Система обогрева водостоков – что собой представляет, и как провести установку. Обогрев желобов и водостоков

Обогрев кровли и водостоков — монтаж своими руками

Владельцам домов как со сложными индивидуальными крышами, так и с простой двускатной кровлей знакома проблема обмерзания таящего снега на ее поверхности и замерзшей воды в водосточных трубах, которые впоследствии забиваются льдом и препятствуют необходимому водоотводу. Устранить причину обледенения, а не бороться уже с последствиями в виде свисающих сосулек, поможет обогрев кровли и водостоков.

Немного теории

Обеспечить постепенное и своевременное таяние снега можно с помощью системы антиобледенения, основными элементами которой являются:

1. Часть, отвечающая непосредственно за подогрев – специальные греющие кабели для обогрева водостоков и кровли, а также комплект креплений к ним для разных видов покрытий.
2. Система датчиков, защитного (устройство защитного отключения) и пускового оборудования, отвечающая за управление подогревом.
3. Сеть силовых и оперативных проводников, предназначенных для подачи питания непосредственно к нагревающей части системы, а также соединяющей терморегуляторы и датчики.

Какой кабель выбрать?

Для установки систем обогрева применяются два основных вида проводников – резистивный и саморегулирующийся.

Резистивный очень схож по структуре с типичным двухжильным силовым кабелем. Состоит он из нескольких слоев изоляции, внутри которых расположены изолированные друг от друга греющие жилы, подключаемые в цепь питания. Температура, до которой прогревается провод, всегда постоянна, как полезная мощность и величина сопротивления. На фото ниже представлена его структура:

Саморегулирующий греющий проводник для обогрева кровли и водостоков производится по особой технологии и, исходя из своего названия, способен самостоятельно подстраивать температуру нагрева. Это позволяет сделать его особая структура. В его состав входит матрица (сама регулирует степень нагрева в зависимости от температуры окружающей среды, следовательно, изменяет и сопротивление) и наружная изоляция, с изолирующей оболочкой и оплеткой внутри. На фото ниже показано из чего состоит провод:

Чтобы определиться с выбором нагревательного элемента системы, обратимся к их преимуществам и недостаткам. Так, резистивный проводник по стоимости обходится ощутимо дешевле, чем саморегулирующийся. Однако, последний позволит автоматически подстраиваться под нужную температуру водостоков, вследствие чего отпадает необходимость использовать датчики температуры.

Так какой же сделать выбор? Рационально использовать при монтаже обогрева водостоков и кровли оба вида элементов. Их комбинированное применение снижает общую стоимость проекта и положительно сказывается на окончательном качестве системы. Принято для крыши использовать резистивные, а для водоотводов саморегулирующиеся элементы.

Расчет мощности

Допустим, у нас на крыше имеется горизонтальный подвесной желоб длиной 11 м, диаметр которого 15 см, и вертикальная сточная труба диаметром 90 мм и длиной 15 м.

Расчет нужной длины:

• длина желоба 11 м, соответственно, умножая ее на 2 (в желобе нужно укладывать 2 кабеля), получим в общем – 22 м;
• длина сточной трубы 15 м – здесь для обогрева хватит одного провода, то есть умножаем на 1, получаем 15 м;
• Общая длина равна 22 м + 15 м = 37 м.

Расчет мощности:

• для данных условий мощность равна 25 Вт на метр погонный;
• суммарная мощность системы равна произведению длины провода на расчетную мощность – 37 м * 25 Вт/м = 925 Вт.

Как смонтировать систему?

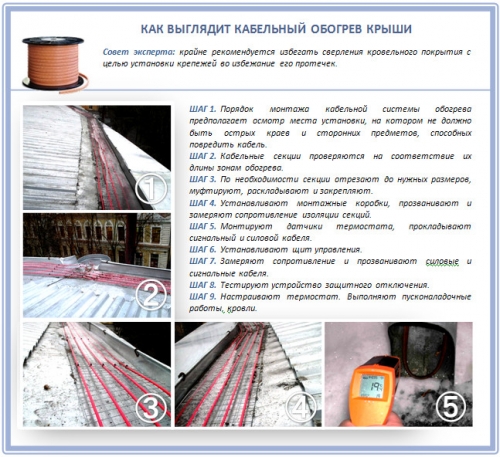

Чтобы во всеоружии приступать к монтажу системы рассмотрим наглядно пример схемы обогрева кровли и водостоков и будем придерживаться определенной последовательности.

Вначале выбираем место установки системы автоматики и управления внутри помещения. Зачастую основной контроллер и аппараты защиты необходимо расположить около распределительного щитка. Делается это для удобства монтажа, и позволяет сократить длину кабельно-проводниковых трасс и повысить надежность работы схемы. Подключить контроллер не составит особого труда, так как все его выводы и клеммы подписаны и промаркированы. Человек, знакомый с основами электрической разводки и умеющий обращаться с инструментом, быстро сориентируется и выполнит такую работу своими руками.

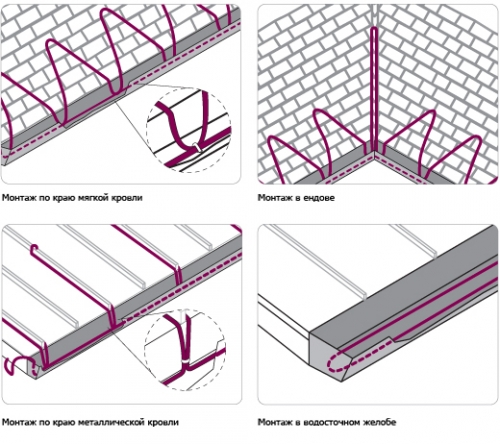

Монтаж греющего кабеля в водостоках нужно рассматривать исходя из того, что он разделен на четыре составляющие части (желоб, сточная труба, воронка и водоприемник), каждую из которых необходимо подогреть. Для начала необходимо подать в водосточную трубу петлю провода и прикрутить ее в водоприемнике с помощью стальных зажимов. Затем крепим кабель в нижней части сточной трубы как можно выше, располагая его на расстоянии 5 см друг от друга в части трубы, находящейся ближе к дому (по ней обычно и стекает талая вода). Таким же образом крепим проводник и вверху возле нижней части воронки. Важно, если труба состоит из нескольких разборных частей, то в каждой из них нужно организовать промежуточное крепление системы обогрева. В воронке кабель укладывается в форме кольца и прикручивается зажимами в таком положении. Переходим к желобу. В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам.

Совет! Саморегулирующий проводник не обязательно укладывать петлей. Подойдет монтаж в одну жилу, конец которой изолируется специальной заглушкой.

В качестве примера инсталляции греющего элемента возьмем плоскую кровлю. Кабель укладывается в нижней части по периметру черты стекания воды и закладывается во внутренней воронке водостока на расстояние от 400 мм, если сточная труба располагается в здании. Если же труба смонтирована снаружи, то применяют схему «капающей петли». В местах соприкасания парапета и кровли уложенный проводник должен иметь мощность около 60-70 Вт/м2. Также необходимо, чтобы вокруг обогреваемой воронки на расстоянии 2 м был уложен провод как показано на рисунке ниже:

Последовательность разделки греющего провода показана фото:

В завершение, когда предыдущие этапы окончены, система управления обогревом водостоков и кровли соединяется с греющими элементами с помощью силовых кабелей посредством переходных распределительных коробок. Также, подключаются все необходимые датчики и аппаратура защиты.

Наглядно увидеть процесс монтажа системы антиобледенения вы можете на видео:

Вот и все, что хотелось рассказать вам о том, как сделать обогрев кровли и водостоков своими руками. Надеемся, предоставленная инструкция была для вас полезной и интересной!

Рекомендуем прочитать:

samelectrik.ru

Обогрев водостока – разновидности и правила монтажа

Давно стоящая проблема образования сосулек на крышах домов и их падение вниз с угрозой жизни людям и порче их имущества сегодня решается быстро и эффективно. Для этого используется специальная электрическая система, которая носит название обогрев водостока и крыши. По сути, это кабель, по которому движется электрический ток, нагревающий его жили. Тем самым выделяется тепловая энергия, которая в свою очередь нагревает среду, где кабель расположен. А так как разговор идет о снеге и наледи, то соответственно он будет нагревать и растапливать снег и лед.

Система обогрева кровли и водостока

Нагревательные кабели

В настоящее время рынок предлагает несколько разновидностей нагревательных кабелей, которые используются для оттаивания водостоков.

Резистивный

Состоит этот кабель из двух нагревательных жил, которые покрытые изоляцией из поливинилхлорида (ПВХ) теплостойкого типа. дополнительно две жилы еще покрыты общим изоляционным слоем, поверх которого установлена медная оплетка, выполняющая функции экрана. И вся эта конструкция еще раз покрывается изоляцией из ПВХ пластика. То есть, этот кабель может выдержать любые нагрузки, связанные с негативным воздействием влаги и большого количества воды.

Сегодня производители предлагают два вида резистивных нагревательных кабелей: обычный и зональный. Первый представляет собой обычный кабель во всю длину. То есть, при его подключении в питающую сеть он нагревается равномерно по всей длине, и нет возможности регулировать теплоотдачу по каким-либо участкам. К примеру, где-то слой снега больше, и там необходимо увеличить мощность устройства. Этого сделать невозможно.

Поэтому перед тем устанавливать этот греющий кабель для водостока, необходимо точно рассчитать его мощность, которая будет зависеть от длины прокладки. К тому же это единая система, поэтому проводник резать под необходимый размер нельзя. Нужно добавить сюда и возможность перегорания нагревающего элемента, если кабель будет засыпан листьями на крыше или другим видом мусора. Поэтому в конце осени его обязательно очищают.

Резистивный нагревательный кабель

Зональный резистивный проводник – это все тот же кабель, только в его конструкцию добавлена нихромовая нить, которая обвивает нагревательные жилы. Еще одна отличительная его особенность – это разделение проводника на участки. В чем преимущества данной особенности.

• Такой кабель можно резать по участкам.
• Его мощность не зависит от длины прокладки.
• Если один из участков перегорит (не будет выделять тепловую энергию), остальные будут работать в штатном режиме.

Но, как и в первом случае, возможен локальный перегрев, когда система антиобледенения кровли и водостока зонального типа покроется мусором.

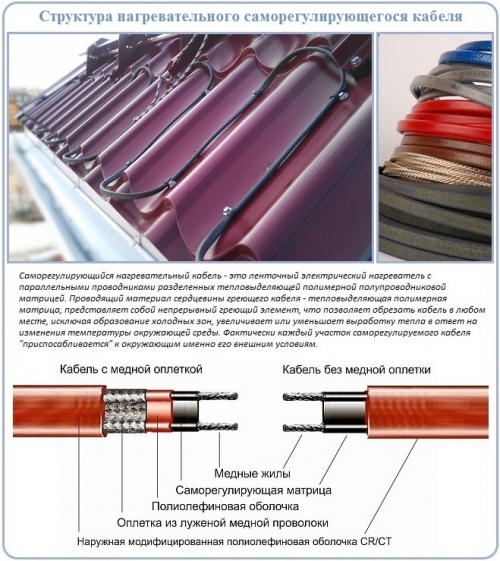

Саморегулирующий

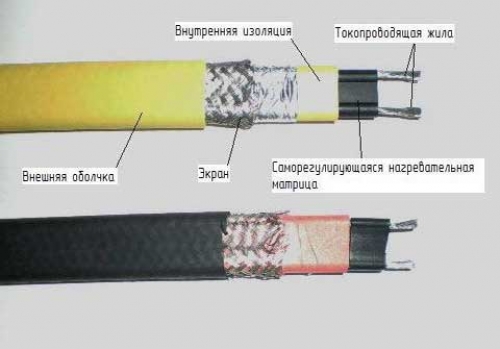

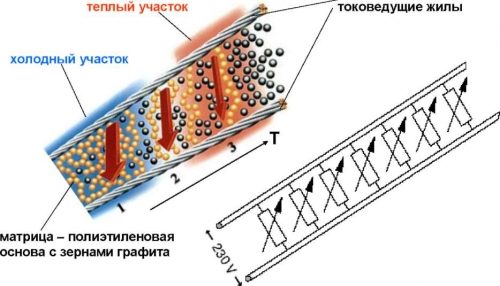

Кабель саморегулирующийся нагревательный для водостоков и крыш – это самая эффективная на сегодняшний день система оттайки. Основное его преимущество перед другими видами нагревательных элементов – это возможность поднимать или опускать температуру в зависимости от температуры окружающей среды, то есть, от погодных условий эксплуатации. К примеру, если температура воздуха понижается, то кабель, наоборот, поднимает свою температуру, чтобы эффективно оттаивать снежный и ледовый покров.

Саморегулирующий кабель

К его достоинствам можно отнести и возможность резать под необходимую длину, кабель потребляет меньше электроэнергии, чем резистивные модели, но при этом его эффективность выше, под слоем мусора он не перегревается и не прогорает. Хотя чистить водостоки и крышу от листьев, веточек и прочего надо все равно.

Внимание! Максимальная длина саморегулирующего кабеля – 150 м. Для обычного частного дома это достаточная длина, чтобы ею покрыть необходимые участки.

Но есть у этого нагревательного элемента и свои недостатки. Его цена выше, при включении образуется ток высокой величины, который, конечно, далее снижается до нормального состояния, при износе изоляции, особенно верхних слоев, мощность кабеля также уменьшается.

Необходимо отметить, что многие специалисты не всегда отдают свое предпочтение обогреву водостоков кровли саморегулирующим кабелем. Нередко они предпочитают использовать комбинированную схему оттайки снега и наледи. То есть, саморегулирующийся кабель устанавливают в водостоки, а резистивный в горизонтальные желоба водосточной системы.

Как выбрать нагревательный кабель

Правильный выбор кабеля по мощности для обогрева кровли и водостоков во многом зависит от того, какая крыша установлена на доме: утепленная или нет. Если это первый вариант, то необходимо понимать, что тепло, исходящее из дома и стремящееся выйти наружу через кровельный материал, сталкивается с большим количеством слоем стройматериалов, и теплоизоляционным в том числе. При этом оно не выходит наружу, а соответственно никоим образом не воздействует на снег или лед.

Поэтому на таких крышах используется только система обогрева водостоков. То есть, кабель укладывается только в желоба и вертикальные водостоки. При этом мощность нагревательного элемента может быть 20-30 Вт/м. Но она может изменяться до 60-70 Вт/м при повышении диаметра труб и ширины желобов.Схема расположения нагревательных элементов

Если крыша не была утеплена, то понятно, что тепло начинает нагревать кровлю, и даже в самые суровые зимы под снеговым слоем образуется водная прослойка, которая постепенно стекает к карнизу, где и замерзает. Здесь и образуется большое скопление наледи, которая при повышении температуры сходит лавинообразно.

Поэтому в данном случае необходимо нагревательный кабель укладывать не только в водосточную систему, но и на холодный участок кровли с небольшим заходом на теплый. Размер холодного участка зависит от размеров карниза свеса, по строительным нормам он может быть в пределах 30-100 см. Именно на этом участке раскладка кабеля производится из расчета не один квадратный метр, а не на длину (м). По СНиП данный показатель равен 250-300 Вт/м².

Расчет нагревательного кабеля

Тепловой кабель для водостоков можно укладывать с учетом рекомендуемых показателей, как было описано выше. Но многое будет зависеть от размеров самой водосточной системы, поэтому точнее будет, если длину и мощность проводника рассчитать. Для этого надо рассмотреть пример.

Вводные данные:

• длина горизонтального желоба – 11 м;
• его ширина 150 мм;
• длина вертикального водостока – 15 м;
• его диаметр – 90 мм.

Рассчитываем длину. В желобе нагревательный элемент укладывается в две линии, значит, его длина будет равна 22 м. В вертикальном водостоке можно уложить проводник в одну линию (можно в две), значит, его длина будет равна 15 м. То есть, необходимая длина провода будет равна 37 м.

Рассчитываем мощность. Для такой водосточной системы можно использовать нагревательный провод с минимальным показателем мощности – 25 Вт. Умножаем его на общую длину, получаем 925 Вт. Вот столько система обогрева кровли и водостока будет потреблять электроэнергии за один час работы.

Монтаж нагревательной системы кровли

В водосточной системе дома нагревательный кабель укладывается линейно. При этом крепление может производиться разными крепежными изделиями. Это могут быть обычные хомуты, прикрепленные к желобам и трубам при помощи специальных саморезов, или монтажной лентой, которая сама закрепляется специальными заклепками. В трубе кабель опускается на тросе, который закрепляется на входе в водосток, к примеру, на крестовине, как показано на фото ниже.

Внимание! Если в водостоке устанавливается две линии, то расстояние между ними не должно быть меньше 5 см.

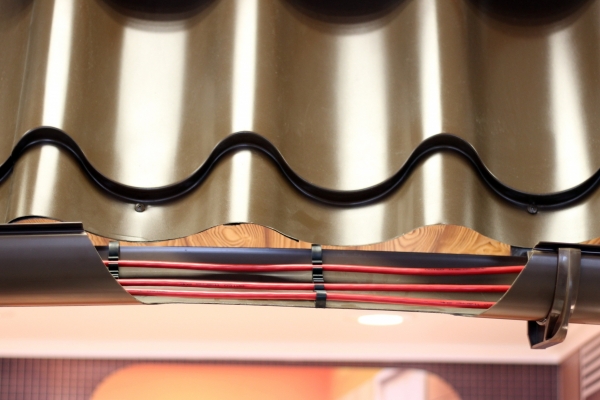

Крепление нагревательного элемента в водостоке

Как видно из того же фото, под провод можно уложить и сетку, к которой он сам и закрепляется. То есть, разнообразие креплений достаточное, чтобы выбрать необходимый вариант.

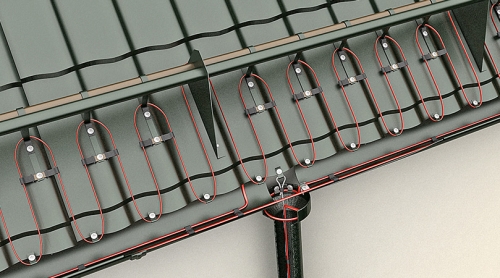

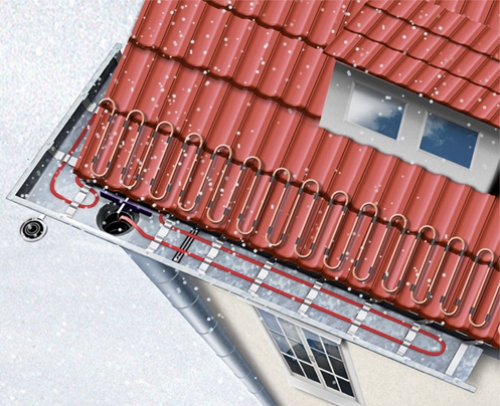

Как уже было сказано выше, на неутепленной кровле карниз также оборудуется греющим кабелем. Но необходимо отметить, что и кровельные ендовы также надо обогревать. Поэтому на этих частях кровельной конструкции обогревательные элементы укладываются змейкой.

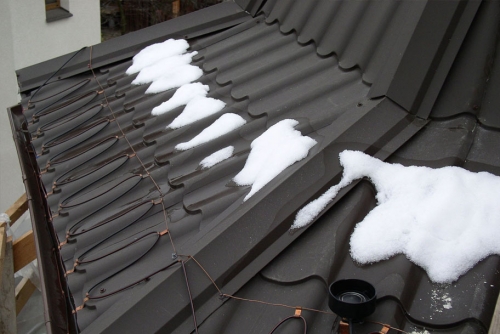

Обогревательный элемент на карнизе кровли

Все, о чем говорилось выше, касалось скатных крыш. Но есть крыши плоские, в которых также устанавливается водосточная система, требующая обогрева. Ведь вода поступает в водосток и так может замерзнуть. Эта проблема решается тем же способом – установкой теплового кабеля для водостоков. Правда, есть в этой системе определенные отличия от предыдущей.

• Во-первых, обогревается кабелем участок около воронки.
• Во-вторых, обогреваются и сами вертикальные водостоки.

Если посмотреть на фото ниже, то становится понятным, как производится обогрев околовороночной плоскости. В некоторых случаях водостоки не оборудуются обогревом, потому что они располагаются внутри строения, и практически не подвержены влиянию низких температур. Но если появляется необходимость их нагрева, то внутрь опускается нагревательный проводник, как это делается с вертикальными трубами на скатных крышах. В данном случае крепление придется провести сверху у воронки и снизу в подвале.

Обогрев плоской кровли

Все это сделать не очень сложно. Но обогревательную конструкцию надо правильно подключить к питающей сети электроэнергии. И вот здесь могут возникнуть сложности, если не знать элементарных правил по электричеству.

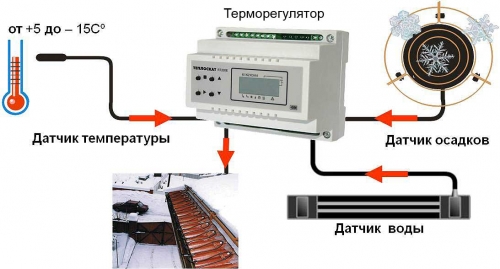

Схема подключения системы обогрева

В первую очередь необходимо выбрать место, куда будут установлены приборы автоматики и управления системой обогрева водостоков. Обычно для этого используется распределительный щиток. В нем удобно проводить установку, плюс, короткое расстояние от точки подключения. Хотя это необязательное требование.

Все элементы автоматики имеют клеммы, которые подписаны или пронумерованы, поэтому провести соединение будет несложно. На фото ниже показана схема подключения.

Схема подключения системы обогрева водостока

Как видно из схемы, в питающую сеть обязательно устанавливается устройство защитного отключения, которое будет отключать питание на нагревательный кабель, если изоляция жил в нем будет нарушена. Очень важная составляющая, которая сохранит в целостности всю обогревательную систему и не даст образоваться в проводе короткого замыкания.

Немаловажным этапом грамотного подключения системы обогрева кровли и водостоков является правильная разделка самого нагревательного кабеля. Здесь очень важно – не повредить изоляцию всех его элементов. На фото ниже показано, как надо проводить разделку проводов.

Этапы разделки нагревательного кабеля

Сам процесс подключения состоит из нескольких этапов:

• Замеряется сопротивление каждого участка по отдельности: карниз, ендова, желоба и вертикальные водостоки. Если оно совпадает с паспортным значением, то все нормально, можно идти дальше.
• Устанавливается терморегулятор, после подключение его необходимо обязательно настроить.
• Производится прокладка проводов: силового и сигнального для автоматики. Они также прозваниваются.
• Если принято решение использовать отдельный щит только для блока автоматики и управления обогрева для водостоков и кровель, то его устанавливают отдельно от распределительного щитка.
• Перед включением тестируется и настраивается устройство защитного отключения.

Вот так организуется обогрев кровель и водостоков, необходимая часть крыши, которая обеспечивает удаление снежного покрова и наледи с поверхности кровельного материала и из водосточной системы. Именно таким образом можно избежать появления сосулек, которые часто становятся причинами травм людей и порчи их имущества.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Обогрев водостоков и желобов с помощью кабеля

Современное развитие технологий позволяет решить многие проблемы, которые раньше были неразрешимыми. Одной из актуальных проблем в зимнее время года является образование большого количества снега и наледи на крышах домов. Такие скопления блокируют водостоки и сборочные желоба, что приводит к образованию опасных сосулек, а также к перегрузке и ускоренному разрушению кровельного покрытия. Сегодня решением таких проблем является широко применяемый обогрев водостоков и желобов, который может устанавливаться на любом типе зданий.

Современные системы обогрева, несмотря на свою простоту, имеют свою специфику при установке, разновидности используемых материалов и комплектующих, а также немного различаются по степени эффективности. Сегодняшний рынок строительных материалов предлагает несколько распространенных вариантов организации обогрева водостоков и желобов. Их применение не только повышает безопасность проходящих мимо здания людей, но и намного увеличивает срок службы кровельного перекрытия.

Системы обогрева водостоков

Системы обогрева водостоков работают довольно просто. В водосточные трубы укладываются специальные кабели, которые в рабочем состоянии прогреваются до определенной температуры. Это способствует таянию скопившегося снега и льда, а также поддерживает стекающую воду в жидком состоянии на протяжении всего водостока до самого дренажа или земли. Системы обогрева могут быть с ручным управлением или работающие в полностью автоматическом режиме. Первые значительно дешевле как в приобретении, так и при монтаже системы. Автоматические же системы намного дороже, сложнее по конструкции и составляющим, и требуют специальных знаний и навыков при монтаже. Однако такие системы более эффективны в работе, не требуют частого ухода и расходуют значительно меньше электроэнергии. Поскольку автоматические системы более эффективные, и потому более применимы, их следует описать более детально. Автоматическая система обогрева состоит из кабелей, которые прокладываются по краю кровли и в местах скопления снега. Эти же кабеля прокладываются по водосборным желобам и водостокам. Автоматическая система имеет датчики, которые влияют на ее работу в зависимости от уровня осадков, температуры окружающего воздуха и прочего.

Обогрев желобов

Для обогрева желобов используются два типа кабеля, которые специальным образом укладываются в него и подключаются к сети. Обогревающий кабель способствует таянию льда и снега еще задолго до того, как он начнет скапливаться в желобах. Если же система работает непостоянно, то скопившийся лед тает при ее включении, предотвращая образования сосулек и закупориванию водосточных систем. Для обогрева желобов используется два типа кабелей – резистивный, с постоянной рабочей температурой, и переменный, который на каждом участке меняет показатель теплоотдачи в зависимости от условий. О них следует поговорить более подробно.

Кабель для обогрева водостоков

Как уже было указано выше – кабеля для обогрева желобов и водостоков имеют несколько модификаций. Самый простой греющий кабель, это одножильный, имеющий защитную оболочку и экранирующее покрытие. Резистивный кабель работает очень просто. Он нагревается одинаково по всей длине, способствуя тем самым таянию ледяных образований. Недостатками такого кабеля является потребность его постоянного обслуживания и учет некоторых особенностей при монтаже. Такие кабеля нельзя пересекать между собой, допускать засорение их грязью, листьями и прочим. Все это может привести к их перегреву и перегоранию. Несмотря на более высокую цену, переменные кабели более популярны, так как лишены всех тех недостатков, которые присущи резистивным кабелям. Переменный кабель состоит из двух параллельно проходящих медных жил, которые имеют специальную матричную оболочку. Весь кабель упакован в экранирующую и защитную оболочку. Переменные кабели работают с переменной теплоотдачей на каждом отдельном участке. Если на каком-то участке требуется подогрев, кабель в этой точке меняет свое сопротивление, и соответственно сильнее или слабее нагревается.

Монтаж обогрева водостоков

Монтаж обогрева водостоков включает в себя укладку греющего кабеля по местам скопления снега и льда, прокладку его по желобам и водостокам до самого дренажа или земли. Крепится кабель при помощи специальных креплений, и из расчета требуемой теплоотдачи и мощности. Все кабеля на здании собираются в единую систему, подключаются просто к сети через простую систему управления, или же к автоматическому блоку управления. К автоматическому блоку также подводятся датчики температуры наружного воздуха, датчик осадков и уровня воды. Монтаж систем обогрева водостоков и желобов требует специальных знаний и точных расчетов, поэтому эту работу лучше доверить профессионалам.

Видео расчета энергии для обогрева водостоков и желобов кабелем

nagdak.ru

Обогрев водостоков и кровли: системы антиобледенения своими руками

В связи с климатическими особенностями местности, многие владельцы частных домов, будь то постройки с индивидуальными крышами сложной конфигурации или с простыми двускатными конструкциями, не раз сталкивались с проблемой скопления больших масс снега на них, что, с наступлением межсезонья, приводило к неутешительным последствиям. Среди наиболее распространенных из них разрушение материалов кровли, замерзшая вода в водосточных трубах и как следствие нарушение водоотвода, а также массовое таяние снега, устремляющегося бурным потоком в водосточные системы, которые не могут справиться с неконтролируемым потоком воды и грязи. Вода, образованная вследствие таяния лавинообразно сошедшего с крыш снега, устремляется в желоб, где она слой за слоем намерзает. Кроме того на желоба воздействуют неравномерные нагрузки, которые они испытывают в результате намерзания сосулек. Все это в конечном итоге выведет из строя водосточную систему. Для ликвидации этих неприятных последствий необходимо постоянно очищать поверхность от скопившегося снега и своевременно сбивать сосульки, которые к тому же создают травмоопасную для людей ситуацию. Чтобы радикально решить  проблему, максимально упростив уход за системой ливневых стоков, специалисты предлагают осуществить монтаж системы антиобледенения на основе греющего кабеля, который можно прокладывать в качестве самостоятельного элемента по краю кровли для предотвращения ее обледенения. Как разобраться в характеристиках греющих кабелей и как правильно произвести монтаж системы снеготаяния и антиобледения – рассмотрим далее.

Содержание

1. Принцип работы системы антиобледения кровли и водостоков
2. Функции и задачи системы антиобледенения
3. Устройство системы антиобледенения водостоков и кровли
4. Особенности системы обогрева водостоков и кровли
5. Монтаж системы антиобледенения водостоков и кровли своими руками

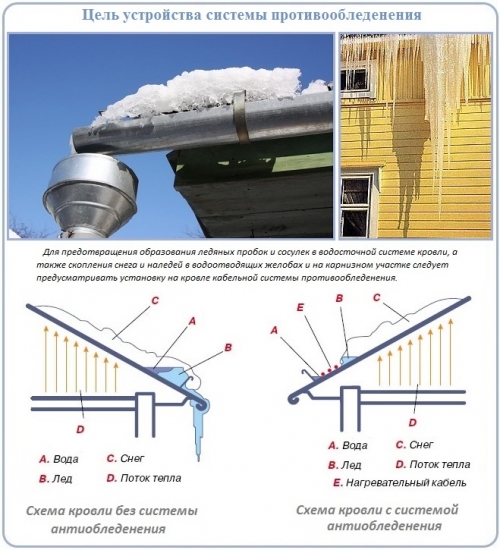

Принцип работы системы антиобледения кровли и водостоков

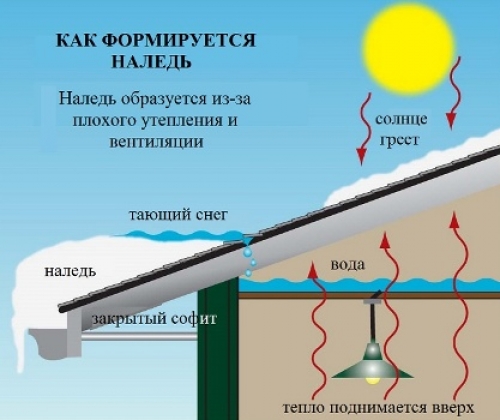

После того, как температура воздуха достигает отрицательных значений, начинается кристаллизация воды, что способствует снижению эксплуатационных качеств элементов водосточной системы. Как это происходит?

• Формирующаяся внутри труб и желобов ледяная корка создает препятствия при прохождении жидкости, снижая их максимальную пропускную способность;
• Замерзая, вода расширяется в объеме, что приводит к повреждению мест стыков, деформации элементов кровли и даже нарушениям целостности магистрали;
• Снижение эксплуатационных характеристик постройки – это следствие формирования ледяных пробок в желобах. Они образуются при наличии постороннего мусора в трубах и желобах и препятствуют стеканию воды, которая попадает на стены и фундамент.

Чтобы предотвратить все вышеперечисленные негативные последствия, в самых «неблагоприятных» местах  кровли (сливных трубах, желобах, ендовах) устанавливают нагревательные кабели, препятствующие образованию наледи по ходу движения талых вод. Питание кабеля осуществляется от электрической сети с напряжением 220-230 В.

Управление процессом нагрева осуществляется через специальный терморегулятор, работающий автоматически. Команды к терморегулятору поступают от датчиков, установленных на кровле. В случае возникновения ситуаций, которые могут стать причиной образования  льда, например, осадки в холодный период времени или оттепель с капельным таянием снега, термостат дает сигнал о необходимости подачи энергии, в результате чего начинается нагрев электрического кабеля. Это приводит к образованию воды, свободно стекающей по трубам и желобам. Сегодня на смену термостатам пришли программируемые терморегуляторы.

Важно! Специалисты не рекомендуют удешевлять работы и монтировать нагревательный кабель только на поверхности кровли, отказываясь от обогрева  водостоков. Это обусловлено тем, что снег и лед зачастую могут полностью забивать желоба и водосточные трубы, что может привести к нарушению их целостности. Чтобы этого не произошло, необходимо обеспечить беспрепятственное схождение талой воды с крыши.

Функции и задачи системы антиобледенения

• Осуществив монтаж антиобледенения кровли, вы предотвратите образование сосулек, скопление снежных масс на кровле и, как следствие их падение, которое является причиной травмоопасных ситуаций;
• Учитывая вышесказанное, можно утверждать, что установка антиобледения крыши способствует снижению механической нагрузки на ее конструкцию;
• Увеличение эксплуатационного срока кровельных материалов, системы водостоков и других конструктивных элементов  кровли;
• Установка системы обогрева водостоков и кровли позволит устранить проблему ручной очистки кровли от снега и ледяных масс;
• Организация регулярного и своевременного отвода талой воды с крыши и водостоков;
• Благодаря особенностям системы (наличию специализированных датчиков), вы получаете возможность полностью автоматизировать процесс подогрева крыши;
• В качестве преимущества системы можно рассмотреть максимальную доступность и легкость ее монтажа, который сможет осуществить самостоятельно даже неопытный мастер.

Важно! Если вы отказываетесь от монтажа системы обогрева водостоков и кровли, мотивируя это большими затратами  на электроэнергию, специалисты спешат развеять ваши сомнения – при условии правильной укладки кабеля, последний обеспечит надежный обогрев системы ливневых водостоков, потребляя при этом не более 200-500 Вт, что зависит от площади крыши.

Устройство системы антиобледенения водостоков и кровли

Нагревательная часть включает в себя:

• нагревательные кабели;
• крепежные элементы.

Распределительная и информационная часть представляет собой комплект, включающий:

• силовые и информационные (сигнальные) кабели;
• монтажные элементы;
• распределительные коробки, в которых осуществляется коммутация проводов.

Данная часть системы отвечает за передачу электрического питания к нагревательной части, а также передачу сигналов от датчиков контроля обогрева кровли к щитку управления.

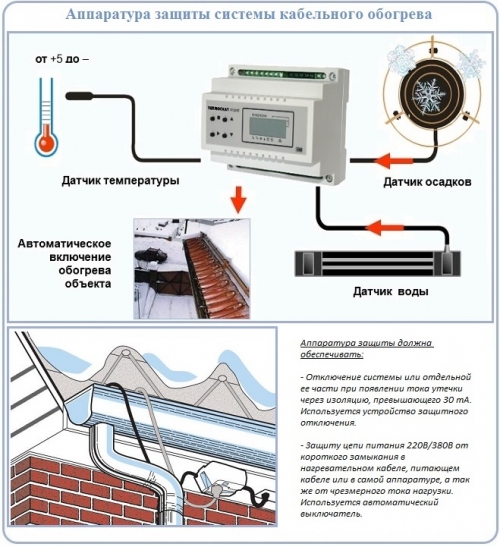

Система управления, в состав которой входят следующие элементы:

• терморегулятор антиобледенения;
• пусковые и защитные приборы, например, входной трехфазный защитный автомат, прибор защитного отключения, защитные автоматы на каждую фазу и др.;
• сигнальная лампа.

Важно! В целом комплектация подсистемы управления подбирается с учетом мощности системы антиобледения водостоков и кровли. Нагревательная часть, для монтажа которой использовался саморегулирующийся кабель, может работать автоматического управления. Это обусловлено его способностью самостоятельно регулировать мощность под влиянием температуры и наличия осадков.

Особенности системы обогрева водостоков и кровли

Конструктивные особенности и принцип монтажа системы обогрева водостоков и кровли зависят от следующих факторов:

• Климатические особенности региона;
• Вид крыши;
• Тип электрического кабеля.

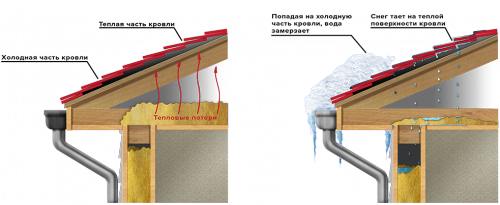

Особое внимание необходимо уделить  разновидностям кровли, напрямую определяющим конструктивные особенности системы антиобледенения водостоков.

• Теплая кровля. В связи с тем, что в процессе ее монтажа не уделяется достаточного внимания изоляции, зачастую на ней образуются ледяные наросты, которые, из-за конструктивных особенностей кровли, тают даже при отрицательных температурах, после чего вода, стекая на холодную кромку, замерзает. Специалисты рекомендуют учитывать это и прокладывать по кромке отопительные секции в виде петель, ширина которых составляет от 30 до 50 см, а удельная мощность – 200-500 Вт/кв. м;
• Холодная кровля, обогрев которой характеризуется принципиальными отличиями. В связи с тем, что они качественно изолированы и зачастую отличаются наличием хорошо вентилируемого чердачного помещения, для их обогрева специалисты рекомендуют осуществлять монтаж только системы антиобледенения водостоков, линейная мощность которой составляет 20-30 Вт/кв. м с постепенным увеличением до 60-70 Вт/кв. м. по мере увеличения длины водостока.

Монтаж системы антиобледенения водостоков и кровли своими руками

План проектирования системы

• Правильное определение зон обогрева кровли, где будет осуществляться укладка электрокабеля;
• Выбор подходящего типа электрического кабеля;
• Подбор системы управления и определение локализации соединительных коробок;
• Расчет длины и выбор способа укладки кабеля;
• Расчет мощности системы;
• Подбор крепежных элементов и укладка кабеля;
• Подбор автоматики для щитка управления.

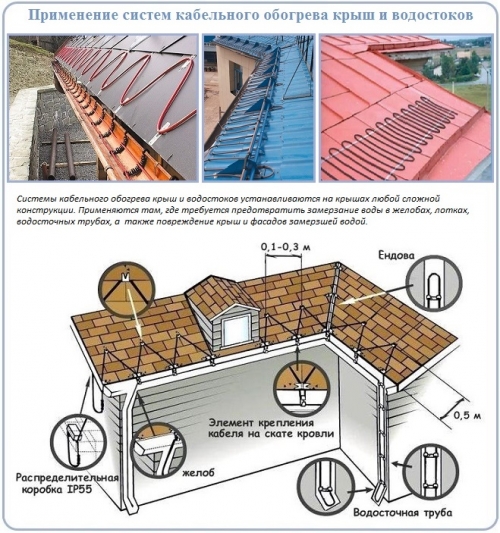

Определение зон обогрева кровли

Зоны обогрева кровли – места наибольшего скопления снега и наледи, где необходимо произвести укладку электрического кабеля. Чтобы обеспечить беспрепятственный отвод талой воды, укладку кабеля производят на следующих участках:

• водосточные желоба, их элементы и пространство вокруг них;
• водосточные трубы на всем протяжении;
• водосборники и дренажные лотки;
• карнизы на кровле;
• на линиях стыков отдельных участков кровли и смежных стен, в ендовах.

Важно! Планирование обогрева  водостоков  должно осуществляться с учетом обогрева всей кровли, так как в противном случае снижается эффективность всей системы.

Важно! В процессе монтажа системы кабель антиобледенения укладывают по ходу стекания талой воды. Важно использовать только водонепроницаемые секции, а их фиксацию осуществлять максимально надежно. Зачастую поверх водосточных труб устанавливают ограничители натяжения кабелей.

Выбор типа электрического кабеля

Эксплуатация электрического кабеля, используемого для обогрева водостоков и кровли, осуществляется в технически сложных условиях – на него воздействуют влага, перепады температур, механические нагрузки. В связи с этим, он должен отвечать следующим требованиям:

• Быть герметичным и устойчивым к атмосферным воздействиям;
• Быть индифферентным к температурным перепадам и сохранять свои первоначальные характеристики даже при отрицательных температурах;
• Обладать высокой механической прочностью, чтобы без проблем выдерживать воздействие возможной снеговой нагрузки;
• Быть безопасным в плане электроизоляционных характеристик.

Важно! Приобрести электрический кабель можно в бухтах или в виде готовых греющих секций, представляющих собой фрагменты кабеля фиксированной длины с муфтой и проводом, предназначенным для подключения к сети.

Кабель, поставляемый в бухтах, чаще всего применяется для водоотливов и монтажа систем антиобледенения на кровлях сложной конфигурации, в связи с чем, в стандартных ситуациях опытные мастера советуют выбирать готовые секции. Они считаются более удобным вариантом, простым в монтаже.

Функционирование систем антиобледенения может осуществляться на базе греющих кабелей двух типов:

• Резистивные;
• Саморегулирующие.

Рассмотрим более подробно характеристики каждой группы.

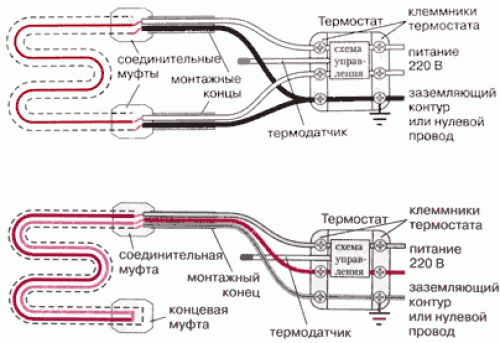

Тип № 1. Резистивные кабели

Резистивные кабели – традиционный вариант, отличительной особенностью которого является одинаковая выходная мощность по всей длине и одинаковое тепловыделение. На разрезе представляет собой металлическую жилу, изоляционный слой, медную оплетку и внешнюю оболочку. В процессе монтажа систем антиобледенения водостоков рекомендуют использовать резистивные кабели, тепловыделение которых составляет 15-30 Вт/м, а рабочая температура – 250 градусов.

Важно! Одной из основных особенностей резистивного кабеля является постоянное сопротивление и одинаковый нагрев по всей длине. Степень нагрева определяется только силой тока и не зависит от внешних условий, которые могут быть диаметрально противоположными для разных участков кабеля. Например, один из участков кабеля может располагаться в трубе, другой – под открытым небом, а третий – прятаться под листвой или снегом. В связи с этим, для оптимального функционирования того или иного участка кабеля требуется различное количество тепла, однако резистивный кабель не может самостоятельно регулировать температуру в зависимости от внешних условий. Это является причиной высокого, но часто непродуктивного потребления  энергии.

Выделяют несколько разновидностей резистивных кабелей:

Последовательные резистивные кабели – разновидность, которая характеризуется достаточно простым строением. Его основу составляет сплошная токопроводящая жила, представленная медным проводом и сверху покрытая изоляционным слоем. Сверху провод покрыт экранирующей оплеткой, препятствующей электромагнитному излучению и выполняющей функцию заземления. Внешний слой провода представлен полимерной оболочкой, защищающей от короткого замыкания.

Преимущества последовательного резистивного кабеля:

• Высокая гибкость, благодаря которой его можно использовать при монтаже систем обледенения для кровли сложной конфигурации;
• Простота монтажа, обусловленная отсутствием необходимости задействовать «лишние» элементы;
• Доступная цена.

Зональные резистивные кабели – усовершенствованная разновидность последовательных кабелей, конструктивную основу которых составляют две параллельно расположенных жилы, проводящие ток. Вокруг них – нагревающая проволока, накрученная в виде спирали и характеризующаяся высоким сопротивлением. Обычно нихромовая, эта спираль через контактные окна в изоляции поочередно взаимодействует с обеими токопроводящими жилами, образуя независимые зоны тепловыделения. В случае перегрева, выйдет из строя только одна функциональная зона, тогда как остальные продолжат свою работу.

Преимущества резистивного зонального кабеля:

• Наличие независимых зон тепловыделения, позволяющее предотвратить перегрев кабеля;
• Высокая гибкость, позволяющая использовать его для обогрева кровель со сложной конфигурацией;
• Доступная цена.

Тип № 2. Саморегулирующиеся кабели

Саморегулирующиеся кабели – отличаются от своего резистивного аналога наличием матрицы – полупроводниковой прослойки, соединяющей две токопроводящие жилы. Помимо этого, на срезе саморегулирующегося кабеля можно увидеть фотополимерную изоляцию, экранирующую оболочку, представленную фольгой или проволочной оплеткой, а также наружную пластиковую изоляцию.

Важно! Благодаря наличию двух изоляционных слоев (внутреннего и наружного), саморегулирующий кабель приобретает высокую диэлектрическую прочность и устойчивость к ударным нагрузкам.

Важно! Матрица – основная отличительная деталь саморегулирующихся кабелей. Она меняет свое сопротивление в зависимости от температуры окружающей среды. Например, при повышении температуры атмосферного воздуха увеличивается сопротивление матрицы, что способствует снижению нагрева самого кабеля. Это и есть принцип саморегуляции, лежащий в основе работы саморегулирующегося кабеля.

Преимущества саморегулирующегося кабеля:

• Возможность регулировать степень нагрева в зависимости от температуры окружающей среды;
• Долговечность, обусловленная отсутствием риска перегрева и выгорания;
• Возможность нарезки на куски необходимой длины (до 20 см) непосредственно на месте укладки;
• Несмотря на то, что стоимость саморегулирующегося кабеля в 2-4 раза превышает стоимость резистивного, в целом этот вариант является более экономичным за счет экономного расхода энергии;
• Простота монтажа;
• Невысокая потребляемая мощность от 15 до 20 Вт/м.

Подбор системы управления и определение локализации соединительных коробок

В качестве устройств, используемых в качестве системы управления, можно отметить следующие:

• Терморегулятор, подающий команду для включения системы обогрева в заданном диапазоне температур – от -8 до +3 градусов;
• Термостат или метеостанция, помимо температуры мониторирующая ситуацию с осадками на кровли и их таяние. Основу метеостанции составляют датчик влажности и температурный сенсор.

Размещение соединительных коробок должно осуществляться таким образом, чтобы сохранялся свободный доступ к ним. Обычно их монтируют на кровле недалеко от нагревательных элементов. Также возможна установка под козырьком, на чердаке и парапетах.

Расчет длины и выбор способа укладки кабеля

Прежде чем приступать к монтажу кабеля, необходимо рассчитать его длину и определиться с местоположением. Так как участки, на которые производится укладка нагревательных элементов, мы рассматривали выше, обозначим, как определиться с длиной кабеля.

Для этого необходимо измерить длину всех частей системы с учетом количества и погонного  метража водостока, а также длину ендовы. На каждые 100-150 мм желоба потребуется мощность 30-60 Вт/м.

Расчет мощности системы

Рассчитывая мощность электрического кабеля, необходимо опираться на нормативные показатели. Если для кабелей резистивного типа, требуемая мощность составляет 18-22 Вт/м, то для саморегулирующегося – 15-30 Вт/м. Важно помнить, если для изготовления водосточной системы использовались полимерные материалы, мощность кабеля не должна превышать 17 Вт/м, что позволит избежать повреждений водосточной системы.

Подбор крепежных элементов и укладка кабеля: советы мастера

В процессе установки системы обогрева необходимо подготовить следующие элементы:

• Тепловой кабель, длина которого определяется общей площадью системы, диаметров элементов и типом самого кабеля;
• Крепежные элементы – для кровли используется армирующая сетка, для водостоков – анкерные пластины и самоклеящиеся ленты. Минимальное расстояние между крепежом должно составлять не менее 30 см. Если вы используете стальные пластины, обратите внимание на их поверхность – она должна быть оцинкованная, что предотвратит преждевременное ржавение.

На что обратить особое внимание?

• Следите за тем, что в секции греющая часть не перегибалась, не испытывала излом и растяжку и другие механические воздействия;
• В соответствии со СНиП, нагревательная секция нуждается в заземлении. Если вы предполагаете укладывать кабель витками, то диаметр водосточной трубы должен быть не менее 70 мм, что обусловлено минимальным радиусом изгиба кабеля;
• Следите за тем, чтобы в процессе монтажа нагревательных секций не нарушилась целостность изоляции кабеля. Это обусловлено гигроскопичностью матрицы, за счет которой нагревательные участки будут впитывать влагу и вскоре выйдут из строя.

strport.ru

Обогрев водосточной системы и кровли своими руками

Обогрев кровли и водостоков необходим для домов, расположенных в климатических зонах, где выпадает значительное количество снега. Под его весом может произойти разрушение конструкции крыши иводосточной системы . Особенно актуальна эта проблема для частных домов, у которых под кровлей находится отапливаемое помещение. Такая конструкция приводит к активному таянию снега в районе конька и образованию ледяных наростов на краю крыши и в системе ливневок .

Подобная картина наблюдается и весной, когда суточные колебания температуры достигают десятков градусов. Днем снеговая шапка на крыше тает, а вечером, не успев достигнуть ливневки , замерзает. Такая ситуация крайне опасна как для самого строения, так и для людей, которые могут серьезно пострадать от падения больших кусков льда. Для того чтобы не допустить разрушения крыши и водостоков , продлить срок их эксплуатации и сохранить презентабельный вид, используется система обогрева водостоков.

Как работает система обогрева водостоков ?

Принцип работы системы обогрева водостока основывается на использовании тепловой энергии, которая образуется при прохождении электричества через гибкий кабель, имеющий определенное сопротивление.Монтаж обогрева осуществляется в тех местах, где имеется малейшая возможность образования льда. Как правило, прокладка нагревательных элементов проводится на кровле, по желобам и стоякам. Тепло способствует таянию снега и препятствует замерзанию воды в водосточной системе при похолодании ниже 0°С.

Наиболее эффективной считается схема, при которой кабелем осуществляется одновременный обогрев ендов, кровельного свеса и водосточной системы

Греющий кабель для кровли и водостоков используется для выполнения таких задач:

• устранение избыточного давления на кровельную систему снежными и ледяными массами;
• предотвращение возможности формирования сосулек и глыб льда на краях скатов крыши;
• круглосуточный отвод талой воды с крыши;
• недопущение образования ледяных пробок и заторов в каналах для отвода воды;
• автоматическое очищение кровли от избытка снега без применения физических усилий;
• продление срока эксплуатации системы водоотведения.

Электрообогрев водостоков с использованием современного регулирующего оборудования позволяет полностью исключить участие человека в работе систем. Правильный выбор приспособления, его грамотнаяустановка и настройка способствуют тому, что обогрев желобов и водостоков , кровли и дренажа будет проводиться качественно и экономно. Учитывая стоимость электроэнергии, этот фактор следует принять во внимание.

Устройство обогревательной системы

Обогрев водосточных труб является довольно сложным техническим процессом. Как правило, монтаж системы проводится специалистами, обладающими необходимыми знаниями и опытом. Но если проявить терпение, аккуратность и вдумчивый подход, то обустроить подачу тепла к водостоку и кровле можно и собственными силами. Для этого необходимо ознакомиться с общим устройством системы обогрева и с правилами ее монтажа.

Схема подключения греющего кабеля

Стандартная система подогрева водостоков состоит из таких устройств и механизмов:

1. Нагревательная часть. Она представляет собой электрический кабель для водостоков , с помощью которого производится нагрев лотков, труб и кровельного покрытия. Его установка проводится с наружной и внутренней стороны этих конструкций так, чтобы изначально исключить саму возможность какого-либо механического повреждения и разрыва. Провод имеет достаточную прочность и надежное покрытие, обеспечивающее защиту от солнечного излучения, воды, тепла и холода. При монтаже систем обогрева используются 2 типа нагревательных элементов: резистивный и саморегулирующийся кабель . Как правило, для качественного и экономичного обогрева применяется и тот, и другой.
2. Распределительная часть. Это совокупность силовых кабелей, монтажных и распределительных коробок, приспособлений для крепежа и фиксации. Информационная часть предназначается для распределения электричества, приема и передачи сигналов от датчиков и индикаторов.
3. Система управления. Она состоит из щита, терморегуляторов, индикаторов, датчиков, пусковых, регулирующих и защитных приборов.

Комплектация устройства для обогрева водостоков может быть различной. Ее объем и характеристики приборов зависят от площади, которую нужно закрыть, и необходимой мощности. Кроме того, количество автоматики может разниться из-за выбора типа нагревательных элементов.

Выбор нагревательных элементов

Кабель для обогрева водостоков является основой системы антиобледенения. От правильности его выбора во многом зависит эффективность работы смонтированной системы.

При проведении монтажа используется греющий кабель для водостока такого типа:

1. Резистивный для водостоков. Это довольно простое и недорогое изделие, представляющее собой металлический провод , заключенный в прочную изоляцию. Все его параметры, такие как мощность, температура нагрева и сопротивление, постоянны. Это является и плюсом, и минусом одновременно. Преимущество в том, что резистивный провод прост в монтаже и эксплуатации. Недостатком считается то, что его температуру нельзя изменять в зависимости от конкретно сложившейся ситуации. Так, мощностипровода может не хватить на обогрев водостока при сильном морозе. Но при температуре, близкой к нулю, производимое им тепло будет расходоваться напрасно. Используют резистивный провод для обустройства обширных площадей кровли и длинных отрезков желобов и труб .
2. Саморегулируемый . Данное изделие отличается высокой технологичностью. Кабель состоит из сердечника, который изолирован двумя слоями оболочки и стальной оплеткой. Сам нагревательный элемент меняет мощность и сопротивление в зависимости от температуры окружающего воздуха. При сильном холоде сопротивление максимальное. По мере прогревания воздуха оно снижается, и кабель греется все слабее. Из-за высокой стоимости саморегулирующий провод используется ограниченно. Как правило, с его помощью осуществляют подогрев водостоков , располагая в трубе или в желобах там, где происходит движение снежных масс.

При обустройстве домов рекомендуется использовать оба типа провода . Так можно добиться качественного результата без ощутимых переплат. Недорогой обогревающий резистивный кабель используется для покрытия больших площадей под кровлей. Что касается саморегулирующих элементов, то их крепят на самых сложных участках водостоков.

Конструкция (схема) резистивного греющего кабеля

Проектирование обогрева кровли и водостоков

Эффективность работы системы обогрева напрямую зависит от качественно проведенного проектирования и правильно подобранного оборудования. Не стоит на нем экономить. Даже самые современные и дорогостоящие устройства стоят на порядок меньше, чем ремонт крыши и водоотводов.

Проектирование проводится в такой последовательности:

1. Определение участков, которые нужно обогревать. В обязательном порядке берутся во внимание ендовы, края кровли, желоба и трубы . Если в трубах не прокладывать нагревательные элементы, то это приводит к образованию в них ледяных пробок от воды, растопленной на крыше. Оставленная без обогрева кровля может просто не выдержать скопившегося снега и провалиться. Именно по этим причинам к вопросу подачи тепла нужно подходить комплексно.
2. Выбор нагревательного кабеля. Функциональный саморегулирующий провод помещают в желоба и трубы , так как в этих местах самая большая вероятность образования наледи. Резистивные изделия используют для нагрева больших площадей на кровле.
3. Выбор системы управления. Современные устройства обладают широкой функциональностью. Они способны значительно снизить расход электричества при изменении погодных условий. Правильный подбор датчиков и сенсоров дает системе команду работать только тогда, когда в этом возникает необходимость.

Когда определены зоны обогрева и сделан выбор устройств, оборудования и приспособлений, проводится расчет имущества, которое потребуется для монтажа. Итогом планирования является проектная документация, в которой учтены все действующие строительные нормы и меры безопасности.

Монтаж системы обогрева кровли

Обустройство кровли можно выполнить самостоятельно, если иметь элементарные познания в области электротехники. Человек, способный прочитать электрические схемы, без особого труда справится с монтажомсистемы обогрева .

Ее установка проводится так:

1. Нагревательные элементы нарезаются в соответствии с размерами зон, для которых они предназначены. В местах, где это необходимо, устанавливаются муфты и переходники. Если сливные трубы имеют значительную высоту, то внутри их монтируется стальной трос, который примет на себя вес греющегопровода .
2. Нагревательный элемент раскладывается по системе водоотведения. К ее поверхности он крепится клейкой алюминиевой лентой. Такое соединение отличается не только высокой прочностью и надежностью, но и продуктивностью в плане большей площади подачи тепла. Алюминиевая лента сама нагревается от провода . На входе и выходе из стояка применяется более жесткая фиксация болтами или заклепками.
3. Устанавливаются монтажные коробки. Проводится подключение и разводка проводов по потребителям. Проверяются электрические параметры каждой линии на предмет целостности, надежности изоляции и величины сопротивления.
4. Монтируются и подключаются сенсоры, датчики, контрольные и измерительные приборы. Устанавливает блок (шкаф, щит) управления.
5. Подводится силовой кабель, обеспечивающий питание системы. Аппаратура подключается к электричеству. Проверяется работа всех систем и механизмов. Особое внимание обращается на надежность работы защитных устройств.

Правила монтажа саморегулирующегося греющего кабеля с оплеткой (если кабель без оплетки – пункты 2 и 6 следует исключить)

После того как все приборы и устройства подключены и проверены, проводится их настройка.

Система обогрева нуждается в периодическом обслуживании. Оно заключается в регулярном осмотрегреющего кабеля и монтажных коробок. Обнаруженный мусор немедленно удаляется. Отклеившиеся алюминиевые ленты заменяются новыми. Перед началом зимы система в обязательном порядке испытывается на работоспособность. В целях профилактики и безопасности изношенные секции нагревательных элементов обновляются. Если следовать этим правилам, то система обогрева кровли и водостоков будет качественно выполнять свои задачи на протяжении нескольких десятков лет.

Похожие статьи

domcoms.ru

Обогрев кровли и водостоков, в том числе как правильно провести монтаж системы

Снежные зимы, доставляющие столько приятных моментов взрослым и детворе, приносят множество проблем коммунальным службам и владельцам частных домов. И если скопление снега на дорогах, тротуарах и садовых дорожках убрать относительно несложно, то борьба со снежными наносами и образованием наледи на крыше требует несоизмеримо больших затрат сил, времени и финансов. Ни один заботливый хозяин не пустит подобную ситуацию на самотёк, ведь ледовые наросты на карнизах и элементах водоотвода не только представляют опасность для окружающих, но и способствуют быстрому разрушению крыши и фасада. Исправить ситуацию сможет система, которая вовремя растопит снег и не позволит образоваться льду на крыше.

Причины обледенения кровли и способы их устранения

Из всех факторов, влияющих на долговечность и целостность кровли, образование льда является наиболее разрушительным. Наледь образуется из воды, которая появляется на крыше в зимний период при определённых условиях:

• чередование положительной и отрицательной температуры окружающего воздуха, которое способствует постоянному таянию снега;
• усложнённая конструкция крыши с большим количеством внутренних углов, башенок, воротников и горизонтальных площадок, на которых скапливаются снежные шапки;
• несовершенная система теплоизоляции кровли, способствующая потерям тепла через перекрытие. На крыше с высокими теплопотерями нижний слой снегового покрова тает даже при отрицательных внешних температурах.

Надо сказать, что даже на построенной по всем правилам крыше скопления снега тают под воздействием солнечной энергии. Вода, как ей и положено, должна бы попадать в водостоки и покидать кровлю, но при отрицательных температурах воздуха она не успевает достичь земли, замерзая в холодных воронках, желобах и трубах. Процесс протекает лавинообразно — со временем ледовая корка достигает такой толщины, что полностью перекрывает проходные сечения элементов водоотводящей системы.

Таяние снега зимой часто приводит к лавинообразному сходу с кровли воды, которая тут же замерзает и перекрывает водосточные каналы

Опасность этого явления заключается в следующем:

• вода попадает в кровельный слой, где при замерзании расширяется и разрушает материалы покрытия;
• влага способствует гниению утеплителя и деревянных элементов стропильной системы крыши;
• снег и наледь создают повышенную нагрузку на крышу, снижая срок её эксплуатации;
• вода стекает по фасаду и повреждает отделочное покрытие, стены и фундамент;
• на подоконниках, карнизах и других внешних деталях строений образуются сосульки и ледяные глыбы, которые создают опасность для жизни окружающих и могут стать причиной повреждения автотранспорта и других материальных ценностей.

Борьбу с образованием льда на поверхности крыши сегодня можно вести несколькими способами.

Механическое удаление снега и льда

Механическая очистка длительное время оставалась единственной возможностью избавиться от снеговых навалов и наледи. Казалось бы, самый простой и дешёвый вариант, не так ли? На самом деле, для проведения работ на крыше понадобится штат обученных сотрудников, спецтехника и необходимость перекрывать тротуары (а в некоторых случаях и дороги). Однако не это является основным недостатком очистки вручную. Опасность этого метода заключается в том, что лопаты, скребки и ледорубы даже при самом осторожном обращении неизбежно повреждают кровельное покрытие и водосточную систему.

Для механической очистки крыш от снега нередко привлекают промышленных альпинистов

Использование ультразвуковых, лазерных и электроимпульсных систем противообледенения

В ультразвуковых установках разрушение льда происходит благодаря мощному импульсу на частотах от сотен кГц до нескольких МГц. Работающие по этому принципу приборы используются лишь благодаря очень низким энергозатратам, поскольку в остальном метод разрушения ультразвуком имеет много недостатков, в числе которых высокая стоимость оборудования (до 200 евро на 1 м карниза), негативное воздействие на человека и высокие эксплуатационные затраты.

Ещё больше вложений требует лазерное оборудование, использующее энергетические установки с накачкой CO2 и мощностью пучка до 250 Вт. Тем не менее оно также находит своё применение на стратегически важных объектах народного хозяйства.

Электроимпульсные установки впервые начали использоваться в 1967 году для предотвращения обледенения фюзеляжа и крыльев самолётов. Чуть позже такие системы антиобледенения начали устанавливать и на зданиях. Метод электроимпульсной очистки заключается в монтаже проводников на водоотводящих воронках, желобах и трубах. Несколько раз в сутки установка передаёт импульс, предотвращающий образование льда. Довольно высокая стоимость защиты одного погонного метра водостока (от 20 до 60 евро) и немалые затраты на обслуживание ограничивают использование этого способа даже несмотря на сверхнизкие затраты энергии (потребляемая установкой мощность составляет от 20 до 50 Вт).

Нанесение химических реактивов

Защита при помощи химических средств состоит в том, что плоскости крыши покрываются специальной эмульсией, препятствующей кристаллизации жидкости и переходу вещества в твёрдое состояние. Использование специальных реактивов является довольно затратной технологией, срок их действия пока ещё невелик, а для нанесения требуется специальное оборудование и обученный персонал. Именно поэтому этот способ оправдан лишь в том случае, если нет возможности воспользоваться другими вариантами.

Химические реагенты успешно справляются с растапливанием снега и льда, однако имеют высокую стоимость

Обогрев кровли

Системы обогрева наиболее проблемных зон основаны на свойствах проводников с высоким внутренним сопротивлением нагреваться при протекании электрического тока. Простота и дешевизна подобных систем антиобледенения способствует росту их популярности у владельцев частных домов, поэтому расскажем об этом методе подробнее.

Система обогрева кровли и водостоков: устройство и особенности

Обогрев наиболее проблемных зон крыши и водостоков позволяет предотвратить образование наледи, устранить опасность накопления снега и обеспечить своевременное отведение влаги в зимний период. Работоспособность системы антиобледенения обеспечивают электрические нагревательные кабели, которыми оснащают:

• плоские поверхности кровли у карнизов и водосборных элементов;
• ендовы;
• желоба;
• воронки и лотки, которые используются для сбора воды;
• водосточные трубы.

Для эффективной работы водостока нагревательными кабелями необходимо оборудовать ещё и потенциально опасные элементы дренажной системы — места для перераспределения воды у водосборников ливневой канализации, примыкающие к поверхности грунта лотки, желоба и т. д.

Греющие кабели располагаются в самых проблемных зонах кровли и водостока

Конструкция систем снеготаяния во многом сходна с устройством электрических тёплых полов. Работоспособность системы обеспечивают:

• отдельные контуры из нагревательного кабеля;
• сигнальные и силовые проводники;
• датчики влажности и температуры;
• автоматические устройства управления и защиты.

В простейших системах обогрева кровли для включения нагревателей используется механический или электронный термостат. Подача напряжения осуществляется лишь в зависимости от состояния датчика температуры на крыше, поэтому не исключены случаи, когда подогрев крыши будет происходить при полном отсутствии снега. Чаще всего простые системы антиобледенения используют в ручном режиме, делая выводы о необходимости их включения на основании визуальных наблюдений.

Кроме нагревательных элементов система снеготаяния включает в себя блок управления, датчики, сигнальные и силовые провода

Более дорогостоящие конструкции предполагают установку блока управления, который принимает решение о необходимости включения нагревателей на основании показаний датчиков температуры, влаги и осадков. Обогрев происходит только тогда, когда кровля и элементы водостока покрываются снегом и льдом. При этом датчик воды должен сигнализировать о минимальной влажности, что возможно лишь тогда, когда жидкость переходит в твёрдое агрегатное состояние. Как только лёд растает, сигнальный сенсор намокает и подача электричества прекращается. Такие системы отличаются экономичностью, а их работа не требует участия человека.

Следует вспомнить и о самых «продвинутых» установках снеготаяния, анализирующие не только температуру и влажность, но и данные с метеостанции, которая входит в их состав. Интеллектуальные системы лишены инерционности и могут работать «на опережение», поэтому являются наиболее эффективными и экономичными.

Как выбрать систему обогрева кровли и водостоков

В системах обогрева крыши используется резистивный или саморегулирующийся нагревательный кабель с тепловой мощностью не менее 20 Вт на погонный метр.

1. Тепловыделяющий элемент резистивного нагревателя работает на принципе омических потерь в проводнике и состоит из одной или двух металлических жил с высоким внутренним сопротивлением. Защитный слой из термостойкого пластика, армирование металлической оплёткой и верхнее покрытие из прочного и пластичного ПВХ делает кабель неуязвимым для влаги и механических воздействий. Тепловыделение резистивного нагревательного элемента достигает 30 Вт/м, а температура — 250 °C. Эти параметры, как и сопротивление внутренних проводников, являются постоянной величиной, поэтому теплоотдача по всей длине греющего кабеля не меняется. Преимуществом нагревателей этого типа является их простота, низкая стоимость и стабильность характеристик. Недостатками резистивной технологии являются:
   • высокий расход электроэнергии;
   • возможность локальных перегревов в местах перехлёста и скопления мусора;
   • необходимость точного расчёта длины нагревателей;
   • ограничения по длине кабеля;
   • выход из строя всего контура из-за перегорание нагревателя в одном месте.Резистивный кабель имеет простое устройство и невысокую цену, но расходует много электроэнергии и часто выходит из строя
2. Указанных выше недостатков лишён саморегулирующийся кабель. В отличие от резистивного нагревателя его токоведущие жилы находятся в слое особого термопласта с множеством графитовых включений. Зёрна углерода составляют длинную цепочку, играя в ней роль переменных резисторов с параллельным подключением. Сопротивление полимерной матрицы зависит от температуры, поэтому регулировка степени нагрева осуществляется в автоматическом режиме. Сверху саморегулирующийся кабель защищён двойной термопластичной оболочкой, между слоями которой расположен сетчатый металлический экран. Максимальная длина саморегулирующегося кабеля для подключения к сети 220 В составляет 150 м. При необходимости увеличить обогреваемую площадь, используют несколько контуров, включённых параллельно.Саморегулирущийся кабель имеет чувствительную к температуре оплётку и производит регулировку степени нагрева автоматически

К недостаткам высокотехнологичных нагревателей относится более высокая стоимость и нестабильность параметров с течением времени. В процессе эксплуатации токопроводящие свойства полимерной матрицы падают и тепловая мощность кабеля уменьшается.

Чтобы соорудить долговечную, эффективную и экономичную систему кровельного обогрева, лучше всего использовать кабели обоих типов. При этом резистивный нагреватель следует установить на участках большой площади и протяжённости — именно там будет полностью востребована его высокая удельная мощность. Саморегулируемый кабель идеально подходит для оснащения элементов водоотведения — воронок, желобов, труб и лотков.

Для коммутации нагревателей бюджетной системы обогрева можно использовать простой термостат со встроенными твердотельными или электромагнитными реле. С его помощью можно отрегулировать граничные температуры включения и выключения нагревателей. Если мощность обогревающих кабелей превышает допустимую нагрузку, то для их подключения используют промежуточные коммутирующее оборудование — контакторы, магнитные пускатели и т. д.

В простой системе с регулировочным термостатом можно использовать резистивный кабель с одной или двумя жилами)

Более совершенную систему можно построить с помощью контроллеров с метеостанцией. В этом случае потребуется монтировать не только термодатчики, но и сенсоры, показывающие наличие осадков, влажность и т. д. Этот вариант обойдётся намного дороже конструкции с термостатом, однако именно он рекомендован специалистами для районов с высокой влажностью.

Видео: как работает саморегулирующийся кабель

Как установить систему антиобледенения

Прежде чем приступать к монтажу установки снеготаяния, следует определить наиболее проблемные зоны кровли и подсчитать, сколько кабеля потребуется для их обогрева. Зная удельную мощность 1 погонного метра нагревателя, нетрудно рассчитать общее энергопотребление системы. Эти данные потребуются в дальнейшем при подборе коммутирующей и защитной аппаратуры.

Какие места на крыше надо обогревать

Для того чтобы сделать систему «антилёд» производительной и в то же время экономичной, следует проанализировать конструкцию крыши и выделить на ней зоны, нагрев которых позволит своевременно и эффективно удалять с крыши осадки. В первую очередь обогревающая система должна охватывать наиболее проблемные места.

Карнизы и прямолинейные участки кровли

Решение о количестве нагревателя и способе его укладки зависит от покатости ската. На поверхностях с уклоном до 30° кабель монтируют «змейкой», охватывая карниз и нижний участок ската на расстоянии не менее 30 см от проекции несущей стены. На более пологих склонах кровли кабелем дополнительно оборудуют места примыканий к водосборным воронкам. При этом обогреваемая площадь должна составлять не менее 1 м2. Примыкания и парапеты достаточно оборудовать одной веткой нагревателя, уложенной вдоль сооружения.

При обогреве кровель с уклоном до 30 градусов нагревательный элемент укладывают змейкой вдоль карниза

Крыши, скаты которых имеют наклон более 45°, освобождаются от снега естественным путём и поэтому в монтаже нагревателей не нуждаются. Это не относится к установленным на них водостокам — там греющий кабель будет как нельзя кстати.

Ендовы

Ендовами (разжелобками) называются участки, в которых стыкуются смежные скаты кровли. Как и любые внутренние углы, они в первую очередь подвергаются образованию снежных шапок, а во время снеготаяния создают опасность подтопления подкровельного пространства. Для обогрева разжелобка достаточно одной или двух петель нагревательного кабеля, которым оборудуют от 1/3 до 2/3 ендовы в нижней её части. Шаг нагревателя зависит от удельной мощности и варьируется в пределах 10–40 см.

Разжелобки обогревают несколькими параллельными линиями обогревающего кабеля

Элементы водоотводящей системы

В лотках и желобах используют две параллельные ветки кабеля, которые крепят у самого дна. Воронки и участки вокруг них оборудуют нагревателем таким образом, чтобы охватить участок в радиусе не менее 50 см. При этом нагреватель должен опускаться по водораспределителю в виде петли с двумя параллельными линиями на противоположных его сторонах и проникать ниже линии верхнего перекрытия. Точно так же оснащают и участки кровли возле водомётов с той лишь разницей, что нагреватель укладывают по дну водосборников.

Обогрев водостоков требует самого пристального внимания, поскольку больше всего влияет на эффективность работы системы снеготаяния

При укладке нагревателя в вертикальный водосток петлю сооружают в его нижней части. Кабель крепят к стенкам трубы или стальному тросу — всё зависит от протяжённости водосточной трубы.

При монтаже обогревающего кабеля в вертикальных трубах длиной более 6 м его фиксацию выполняют посредством стального троса, который крепят к кровле у верхнего края водостока.

Сколько нагревающего кабеля понадобится для обогрева крыши

Зная удельную мощность 1 погонного метра обогревающего кабеля, нетрудно подсчитать, сколько нагревателя потребуется для обогрева того или иного участка кровли и водостока. Специалисты рекомендуют вести расчёт тепловой мощности, основываясь на таких практических данных:

• вдоль желобов и ендов понадобится 250–300 Вт тепловой мощности на 1 м2;
• для обогрева карнизов — не менее 180–250 Вт/м2;
• в трубах и лотках, диаметр или ширина которых составляют более 100 мм — 36 Вт/м;
• в трубах и лотках шириной или диаметром менее 100 мм — 28 Вт/м.

Основываясь на схеме кровли с нанесёнными размерами, устанавливают плотность укладки и расход греющего элемента в метрах. Чтобы рассчитать общую электрическую мощность системы обогрева, найденное значение умножают на величину удельной мощности одного погонного метра обогревающего кабеля.

Порядок монтажа системы обогрева кровли и водостоков своими руками

К монтажу приступают лишь после того, как поверхность крыши будет полностью очищена от накопившихся там листьев, грязи и мусора. Следует внимательно осмотреть те места, где будут установлены нагреватели. Все выступающие части и острые углы, которые могут повредить защитную оболочку силового, сигнального или обогревающего кабеля, должны быть сглажены.

К установке системы снеготаяния лучше всего приступать с первыми заморозками — это позволит не только смонтировать оборудование, но и провести испытания. Вместе с тем требованиями СНиПа 3.05.06–85 допускается вести монтажные работы при температуре до -15 °С, так что затягивать с обустройством крыши и ждать, пока она покроется снегом и наледью, не рекомендуется — это значительно усложнит процесс.

Перед началом работ необходимо составить подробную схему расположения датчиков, нагревателей и устройств автоматики системы антиобледенения кровли

Монтажные работы ведут в строгой последовательности.

1. Устанавливают датчики осадков, температуры и влажности. Первые располагают под открытым небом, тогда как последние крепят на дне водосточных желобов и на краю участков, примыкающих к воронкам. Термодатчики закрепляют так, чтобы исключить влияние на них солнечной радиации, а также тепла от внутридомовых инженерных систем.Сигнальные датчики располагают в местах, которые в первую очередь покрываются талой водой
2. При помощи специальных пластиковых кронштейнов и полимерных стяжек укладывают сигнальную проводку и силовые кабели. Все проводники проверяют на отсутствие обрыва, а питающие цепи — ещё и на сопротивление изоляции, которое должно составлять не менее 10 МОм/м.
3. Согласно разработанной ранее схеме, по поверхности скатов раскладывают нагревательные элементы. Их фиксацию выполняют при помощи предусмотренных производителем кронштейнов и зажимов, но при отсутствии таковых можно воспользоваться и перфорированной лентой для крепления гипсокартонных профилей. Необходимо исключить возможность провисания кабелей и проследить за тем, чтобы резистивные нагреватели не перехлёстывались. При использовании кустарных фиксаторов надо быть предельно внимательным, чтобы не повредить оболочку электрических кабелей. В местах, где кабели и датчики могут повреждаться сходящими со скатов снежными шапками и глыбами льда, следует установить заградительные сооружения.Для монтажа нагревательного кабеля применяют специальные зажимы и перфорированные ленты
4. Монтаж нагревателей в элементах водоотводящей системы ведут последовательно, начиная от вертикальных элементов конструкции и заканчивая водосборниками. Сначала нагреватели монтируют в водосточных трубах, для чего петлю кабеля подают внутрь и крепят стальными зажимами возле водоприёмника. Далее параллельные линии нагревательного элемента фиксируют на расстоянии 5 см в нижней части вертикального водостока со стороны дома. В воронке кабель следует уложить и закрепить в виде кольца. Если вертикальный водосток состоит из нескольких труб, то кабель необходимо закрепить стальными зажимами в начале и конце каждого участка.Обогревающий кабель внутри водосточной трубы крепится к опущенному в неё тросу, а также к водостоку в начале и конце каждого участка
5. Монтируют распределительные коробки и шкаф управления.
6. Концы кабелей соединяют согласно схеме подключения и тщательно изолируют.
7. Устанавливают блок управления системой снеготаяния и подключают к ней силовые кабели и выходы сигнальных сенсоров. Шкаф управления соединяют с контуром защитного заземления, монтируют автоматические выключатели и УЗО.Система антиобледенения кровли должна подключаться к электрической сети через УЗО и автоматический выключатель
8. Выполняют подключение системы к электрической сети.

Испытание системы обогрева кровли и водостоков проводят при минусовой температуре. Сначала осуществляют пробное включение и замеряют силу тока во всех контурах. При больших расхождениях с расчётными значениями следует найти и устранить причины неполадок. После этого систему тестируют в течение 1–2 часов, наблюдая за тем, насколько своевременно происходит отключение нагревателей.

При чистом небе и отсутствии осадков проверку можно провести, поливая датчики водой.

Видео: как сделать обогрев водостоков своими руками

Рекомендации по обслуживанию и эксплуатации систем кровельного обогрева

Для того чтобы обеспечить долгую и беспроблемную работу оборудования, к его обслуживанию нельзя допускать случайных людей. Рабочие должны пройти инструктаж (в том числе и по технике безопасности) и обладать соответствующей квалификацией. Система обогрева кровли и водостоков является довольно надёжным сооружением, однако она будет радовать своей безотказной работой лишь при качественном и своевременном обслуживании.

Для этого в начале каждого сезона поверхность кровли освобождают от опавших листьев и прочего мусора — именно он становится причиной перегрева нагревателей. Для работы используют только мягкие щётки и метёлки, иначе можно повредить изоляцию кабелей. После того как места установки кабелей и датчиков будут очищены, производят тщательный осмотр защитных оболочек токопроводящих элементов. При необходимости изоляцию восстанавливают, а сильно повреждённые участки кабелей вырезают и заменяют.

Опавшие листья и другой мусор являются самой распространённой причиной перегрева нагревательных элементов

Каждый квартал следует инспектировать надёжность креплений датчиков, нагревателей и удерживающих тросов. Поскольку система работает под высоким напряжением, периодически проводят ревизию точек подключения заземления и проверяют скорость срабатывания устройств защитного отключения.

Для установки устройств снеготаяния совсем необязательно обращаться в специализированные компании. Работу по монтажу системы обогрева кровли и водостоков можно выполнить своими руками. Всё, что для этого понадобится, можно приобрести комплектом или в виде отдельных деталей и узлов. Залогом успешно проделанной работы станут навыки электромонтажных работ, предельная аккуратность и соблюдение правил техники безопасности.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

stroydom.guru

Электрообогрев водостоков

Так случилось, что мы живем в регионе, где каждая пора года сменяет другую. С одной стороны – это очень хорошо, так как мы наслаждаемся каждой из них. Но, часто зимний период несет с собой много трудностей. Скользкий лед на дорогах, постоянная потребность в обогреве дома, очистка дрожек от снега. Еще одной проблемой является замерзание водостоков. При таком явлении они не то, что не могут выполнять свои функции, водостоки просто разрушаются. А это приносит с собой дополнительные растраты. Как быть? Вам поможет обогрев водостоков и желобов.

Почему образовывается лед? Чем вам поможет обогрев? Из чего состоит система обогрева? Ответы на эти вопросы мы и разберем.

Причины скопления льда

Все знают, что непосредственно перед тем, как устранять последствия возникновения проблемы, нужно разобраться в причинах. Узнав причину, вы можете целенаправленно с ней бороться. Чем же объясняется скапливание льда на желобах водостока зимой? Вот несколько причин:

1. Постоянные колебания температур. Бывает так, что днем снег с крыши немного подтаивает, продвигаясь по системе водостока. А с наступлением ночи температура понижается и снег замерзает в лед. Так, слой за слоем, образуется наледь.
2. Неправильный угол ската кровли. Мало кто придает этому внимание, однако, для каждого климата той или иной территории нужен определенный угол ската.
3. Засорение сливного канала. Осенью листва попадает в желоба и трубы, если на них нет решетки. Как результат – система водостока забивается и не может функционировать должным образом.
4. Плохо утеплен чердак.
5. В том случае, если в доме есть мансарда. Часто она используется как жилое помещение, которое хорошо обогревается. Из нее выходит пар, крыша хорошо прогрета, а снег, который лежит на ней, начинает таять. Стекая вниз, он снова замерзает.
6. Если не выполнять регулярную очистку ската от снега.

Эти шесть причин служат залогом того, что водосток будет замерзать. Последствия вам известны. Решением является обогрев.

Что дает обогрев водостока

А что даст обогрев ваших желобов и водостоков? Логично, что обогреваемый водосток не будет замерзать. Но это не все, ведь в комплексе выполняется обогрев крыш и водостоков. Что это дает? Вы сможете решить такие задачи:

• избавиться от наледей и сосулек, свисающих с крыши и желобов водостока;
• продлить эксплуатационный срок крыши и кровельного материала, так как влага не будет скапливаться на настиле, а материал не станет прогнивать;
• снизите массу снега на кровле, а вследствие и нагрузку;
• снизите вероятность перепадов температур, которые опасны для некоторых материалов;
• освободите трубы водостока от заторов, которые препятствуют свободному продвижению воды.

Как видите, польза обогрева просто колоссальная. Тогда вам не придется опасаться падающих сосулек и думать, как заменить поврежденный участок желоба водостока.

Как работает обогрев водостоков

Радует то, что вам не нужно принимать непосредственное участие в обогреве, ведь система работает в автоматическом режиме. Все что от вас потребуется – включить агрегат. Благодаря специальным датчикам, он сам следит за колебаниями температуры, влажностью и т. д., направляя нужное количество тепла в желоба и крышу. Принцип прост – датчик измеряет температуру внешней среды, передает эти показатели (сигнал) регулятору, замыкающему цепь тока. После чего нагревательный элемент начинает работать, обогревая водосток. Как вы поняли, обогреватель работает от электричества.

Совет! Если потребуется, то систему обогрева можно запустить и вручную. Для таких случаев есть еще один переключатель.

Комплектующие системы обогрева водостока

Электрообогрев водостока заключается в функционировании каждого элемента системы. Из чего же она состоит. Вот все комплектующие:

1. Обогревающий кабель. Именно благодаря ему и происходит обогрев желобов и кровли. Провода укладываются в нужные места, а под влиянием электричества нагреваются. За счет отличной гидроизоляции, кабель становится безопасным.
2. Датчик измерения температуры внешней среды и датчик контроля осадков и воды. В зависимости от их показателей, система выбирает в каком месте и как выполнять обогрев. Без датчиков автоматическая работа была бы невозможной, а расход электроэнергии был большим.
3. Контроллер, размещенный непосредственно в доме. Чаще всего его ставят возле щитка электричества. Он выполняет регулировку температуры.
4. Распределительная коробка. В ней кабель обогрева соединяется с силовым кабелем, от которого исходит электрический ток. Соединение должно быть абсолютно герметичным, как и сами провода.
5. Защитная автоматика (УЗО). Без нее просто не обойтись. УЗО обеспечивает безопасную эксплуатацию системы. Если случится замыкание, резкий скачок напряжения или что-то в этом роде система обогрева водостока отключится.

Совет! Чтобы продлить эксплуатационный срок кровли с мансардой, установка системы обогрева выполняется в обязательном порядке. Хоть на это нужно потратить деньги и время, но результат того стоит.

Выбор нагревающего кабеля

Хотя все датчики и контроллер являются важными, именно благодаря кабелям выполняется обогрев. Поэтому к их выбору стоит относиться очень тщательно. Можно сказать, что это основа агрегата. Каждая система обогрева может быть оборудована двумя типами кабелей:

• резистивный кабель;
• саморегулирующийся.

В чем между ними разница? Она довольно весомая. Давайте рассмотрим каждый из видов отдельно.

Начнем с резистивных кабелей. Они используются на протяжении многих годов. Внешне он похож на простой многожильный или одножильный кабель с оплеткой. Нагрев греющей жилы выполняется посредством сопротивления проводника. Температура всегда стабильная на всех участках.

А что сказать о саморегулирующемся кабеле? Он значительно новее и технологичнее. Это видно даже из схемы кабеля, которая намного сложнее. За счет нагревательной матрицы, провод может работать в автономном режиме. Что это дает? Благодаря матрице, температура кабеля на отдельных участках может быть разная. Это очень экономично и хорошо, ведь иногда сами трубы водостока обогревать не нужно, а только крышу или желоб. В таком случае кабель греет только в холодных местах, не тратя электричество зря. Это объясняется тем, что две жилы имеют изолятор (матрицу). Она пропускает электроэнергию. Если температура низкая, сопротивление тоже становится низким. В результате через кабель проходит больше тока и, соответственно, тепла. Когда воздух теплый или нагретый, сопротивление становится выше, уменьшая проходимость тока.

Чтобы узнать, какой из вариантов лучше, давайте рассмотрим плюсы и минусы. Резистивный имеет такие достоинства:

1. Быстро разогревается.
2. Его просто устанавливать.
3. Легко рассчитать нужную мощность на 1 м.
4. Простота подключения.
5. Небольшая стоимость.

Недостатки:

• важность укладывать кабель строго заявленной длины;
• невозможность обогрева конкретных участков, температура одинакова на каждом из них;
• большое использование электроэнергии;
• использование возможно только с датчиком температуры и терморегулятором;
• наличие горячего и холодного конца, что приводит к тепловому напряжению в муфте. Так, кабель быстрее выйдет из строя;
• нужен постоянный уход и обслуживание.

Теперь перечислим преимущества саморегулирующегося кабеля:

1. Можно использовать без датчиков и терморегуляторов.
2. Можно выполнять укладку любой длины отрезка.
3. Устойчив перед физическим воздействием.
4. Намного экономичней, за счет обогрева только холодных участков.
5. Устойчив перед перепадами напряжения.

Недостатки:

• высокая стоимость;
• медленно разогревается;
• обладает высокой стартовой мощностью.

Какой именно вариант выбрать – решать вам. В целях экономии лучше использовать саморегулирующийся. Хотя, обогреть водосток можно комбинированным способом. К примеру, на скате кровли снеговой покров одинаковый, поэтому туда можно уложить резистивный кабель, а вот в желоба и водосточные трубы с воронками желательно проложить саморегулирующийся.

Подведем итоги

Обогрев системы водостока – важное мероприятие, которое нужно выполнить в регионах с холодным климатом. Так, вы не только избежите проблем со здоровьем, но и значительно продлите срок эксплуатации как самой крыши с кровельным материалом, так и системы водостока.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

---

•
  Таблица расхода калорий
•
  Стеклопластиковые бассейны
•
  Водосток внутренний
•
  Как показания счетчика воды передать
•
  Аэротенки для очистки сточных вод
•
  Бассейн на шаумяна
•
  Кнопка слива
•
  Установка стиральной машины в ванной комнате
•
  Арматура для бачка
•
  Вырыть колодец
•
  Аэротенки это
