Обозначение на схемах электрических розеток: Стандарты условно графического обозначения электрооборудования на схемах (ГОСТ)

характеристики, способы монтажа, обозначение на схемах

Для обеспечения напряжением передвижной силовой электроустановки используется вилка с розеткой. Подключение трёхфазной розетки необходимо выполнить через автомат защиты к сети 380 вольт.

Виды розеток

Независимо от места установки, конструкции, крепления и способа монтажа, они должны иметь одинаковые параметры, быть единым целым. На рис. выше показаны разнообразные розетки.

Требования к силовым штепсельным соединениям

Выпускаемые разъёмы должны по конструкции и параметрам соответствовать «ГОСТ IEC 60309-2-2016 Вилки, штепсельные розетки», «ГОСТ 14254-96 Степень защиты», согласно которым к вилкам и розеткам предъявляются следующие требования:

1. надёжность контактов,
2. хорошая изоляция между контактами и корпусом,
3. защита от проникновения к токоведущим частям пыли и влаги,
4. блокировка от подключения не парной вилки,
5. изготовлены из негорючего материала,
6. механическая фиксация после подключения.

В экстремальных условиях предъявляются дополнительные параметры, например, на взрывоопасных объектах, с агрессивной средой, повышенной влажностью, с резкими перепадами температуры, при повышенных механических воздействиях. В этих случаях требуется для конструкции разъёма указать соответствующую группу Мх – механического исполнения по ГОСТ 17516.1.

На надёжности или безотказности разъёма во время эксплуатации отрицательно сказываются факторы такие, как образование изолирующей плёнки, коррозия, вибрация, удары, морской туман, загрязненный воздух: дым и пыль, ультрафиолетовые излучения, воздействие грибков и бактерий. Для тропических районов необходимо использовать разъём в тропическом исполнении.

Конструкция электроразъёма обеспечивает надёжную и безопасную работу при нормальной эксплуатации. Согласно ГОСТУ, соединители классифицируются по:

• l напряжению по сетке от 20 до 380-650 вольт;
• l току от 16 до 200 ампер;
• l назначению: штепсельные или переносные;
• l степени защиты от влаги: на брызго,- и водонепроницаемость. Уровень защиты обозначается как IP и находится в пределах от 23 до 69. Чем выше значение, тем устройство более защищённое;
• l существованию заземления: с наличием заземляющего контакта или без него;
• l методу крепления к нему кабеля: разборные и не разборные;
• l блокировке: механическая или электрическая блокировка, без блокировки.

Маркировка и электрические параметры

Основные технические характеристики указываются в паспорте и на корпусе розетки. К ним относятся: логотип производителя, степень защиты, род тока, максимальный ток и напряжение. Пример обозначения на корпусе показан на рис. ниже.

Маркировка на корпусе от производителя Legrad

В паспорте отмечаются технические данные более подробно: изготовитель, сорт товара, соответствие ГОСТу. Нанесённая маркировка должна быть легко читаемой.

Перечень параметров, которые должны быть указаны в паспорте на разъём:

1. Диапазон рабочего напряжения – 380-415 В вольт;
2. Допустимый ток – ХА;
3. Рабочая частота сети – Х Гц;
4. Место расположения заземляющего контакта – h х;
5. Рабочая температура – от –40 °C до +50 °C;
6. Защита – IPхх.

На корпусе разъёма указываются его характеристики 8 разрядным кодом, например:

X1 X2 X3–X4 А X5  Х6 AC X7–X8

Раскодировка кода разъёма:

1. Х1 – обозначает тип изделия и принимает значения:

• 0 – если вилка для кабеля (переносная),
• 1 – розетка накладная (для наружной установки),
• 2 – розетка для кабеля,
• 3 – розетка с фланцем,
• 4 – розетка для наружной установки, фланцевая,
• 5 – вилка для наружной установки,
• 6 – вилка с фланцем.

2. Х2 – предельный ток:

• 1 – на 16А,
• 2 – на 32А,
• 3 – на 63А,
• 4 – на 125А.

3. Х3 – количество электроконтактов:

• 3 – 3 контакта,
• 4 – 4 то же,
• 5 – 5 то же.

4. Х4 – максимальный ток, Х А;
5. Х5 – место расположения заземляющего контакта, 0h – 12h;
6. Х6 – рабочее номинальное напряжение;
7. Х7 – соответствие обозначений электроконтактов:

• 2P + PE – 3 контактный,
• 3P +N – три и общий,
• 3P + N + PE – 5 контактный.

8. Х8 – индекс защиты, IP =00 – 68.

Например, один из вариантов – розетка с обозначением 113-16А-6h-220AC-2P+PE-IP44, расшифровывается как: наружная, 3х фазная, на 16 А, позиция земляного контакта 6h условно показывает положение часовой стрелки, однофазная, обозначение контактов P –  (phase) фаза, N –  (neutral) нейтраль и Е –  (Earth) земля, 44я степень защиты, для монтажа на поверхность.

В позиции Х5 показывается, где расположен N контакт, по отношению к другим. На рис. ниже изображены варианты расположения N контакта, в зависимости от типа разъёма.

Расположение N контакта

На позиции Х8 отмечается уровень защиты разъёма от воздействия внешней среды.

Таблица параметра IP

Согласно международного стандарта, корпуса выпускаются разных цветов, в зависимости от предназначения.

По цвету корпуса коннектора можно определить, на какие электрические параметры он изготовлен:

• l Жёлтый – для частоты 50 и 60 Гц и U = 100-130 В;
• l Фиолетовый – U = 20-25 В;
• l Белый – U = 40 – 50 В;
• l Синий – U = 200 до 250 В;
• l Оранжевый – U =125 до 250 В;
• l Красный – U = 380 до 480 В;
• l Чёрный – U = 500 до 690 В;
• l Серый – U = 277 В, но 2 полюса;
• l Зелёный – для f выше частоты 60 Гц и напряжение свыше 50 В.

Чаще используется красный цвет корпуса на 380В и выше, синий цвет – до 220В.

Конструкция

С момента создания оперативно разъединяющих соединений внешний вид их почти не менялся. Производители в основном работают над повышением надёжности.

Основными составными частями разъёма являются: основание корпуса, защитная крышка, изолирующая колодка с контактами круглого (игольчатого) или ножевого типа и уплотнительного сальника (кольца). Конструкция корпуса зависит от назначения разъёма: для наружной установки или для кабеля (переносная).

Фланец корпуса для наружной установки может быть прямым или под углом, выбирается, в зависимости от места установки. Корпус для кабеля удлинённый, а изолирующая колодка имеет хвостовик, для крепления кабеля. Для предотвращения самопроизвольного разъединения разъёма предусмотрен фиксирующий механизм, фиксация должна быть чётко ощутимой. Это нужно проверить при покупке. Соединяться и разъединяться разъем должен с небольшим усилием.

Корпуса силовых разъёмов в основном круглые, есть и прямоугольные. У прямоугольных – контакты расположены в ряд. Например, ШК 4х60 5ДКххх – розетка для кабеля, керамическая колодка, IP54, 4 контакта и исполнение УХЛ1.1, без покрытия контактов, до 60 А, напряжение – 400 В, размеры – 265×139×72 мм, вес – не более 2,2 кг. Сопротивление изоляции – более 5 Мом. Корпус из алюминиевого сплава, ударно-термо-прочный. Усилие расчленения – от 5 кгс до 40 кгс. Может использоваться в полевых условиях. Щитовой вариант – ШЩ 4х32-Р. Клеммная колодка сделана из изолирующего материала: керамика или термореактопласт. Разъёмы  РШ-ВШ имеют круглый карболитовый корпус. Контакты вставляются в корпус и прижимаются задней крышкой.

Розетка, подключённая к сети, считается источником питания и называется гнездовой частью разъёма. Контакты у неё утоплены. Вилка, приёмная часть и контакты открыты, и на них нет напряжения (если не подключена). Конструктивно между ними небольшие отличия.

Широкое распространение получили силовые разъёмы бренда IEK в типоисполнении ССИ. Фиксирующее устройство выполняется в виде выступа или байонетного кольца.

Встречаются разъёмы и с электрической блокировкой. Корпус и колодка изготавливаются из высококачественного пластика,  обладающего хорошей электроизоляцией и механической прочностью. Например, такие как: РВТ – полиэфирный термопласт, ABS, РА6 – polyamid, POM – polyamid и амапласт. Металлические части защищены от коррозии и само отвинчивания. Штыревые электроконтакты изготовлены из электротехнической латуни. В разъёмах фирмы АВВ розеточные узлы сделаны из фосфористой бронзы, а механические детали покрыты никелем.

Для надёжности контакт РЕ длиннее остальных и больше в диаметре, чтобы раньше всех входил и позже выходил из разъёма. Габариты  разъёма зависят от рабочего тока: чем больше ток, тем больше размер. Для подключения кабеля используются два метода: винтовой (ProTop) и безвинтовой, на самозажиме (StarTop). Входные клеммы для подключения сетевых проводов расположены с внутренней стороны клеммника.

Разъёмы серии TS представляют собой адаптеры, то есть своеобразные тройники промышленного применения, соединённые в одном корпусе: одной вилки и несколько электророзеток (зависит от модели). Адаптеры предназначены для подключения электрооборудования с разъёмами разной конфигурации к одной питающей сети.

Подключение разъёма

Все электромонтажные работы необходимо выполнять с соблюдением правил ПУЭ. Все переключения производите при отключённом напряжении. Напряжение на розетки нужно подавать через автомат или УСО. Все изменения в электропроводке вносить в электросхему распределительного шкафа.

При выборе соединительного разъёма необходимо учитывать, где и как будет устанавливаться розетка, тип и мощность нагрузки, наличие заземления, условия эксплуатации, и не забывать, чем дешевле, тем менее надёжнее. Корпус розетки выполняет не только защитную функцию, но и эстетическую.

На рис. ниже изображены клеммы 5 контактной вилки для подключения 5 жильного кабеля.

Расположение контактов

К передвижным электроустановкам предъявляются повышенные требования к заземлению. Начинать монтажные работы нужно с проверки заземления, то есть следует проверить исправность нулевой N цепи и заземляющей РЕ. При этом необходимо использовать 5 контактный разъем (3P + N + PE).

Так как розетки в основном неподвижны, подключать их к сети можно, как одножильными проводами, так и кабелем. Желательно использовать цветные провода. Общепринято для цепи N применять синий (голубой), а для РЕ – желто-зелёный цвет жилы.

Надписи рядом с контактами на рис. выше подсказывают, как подключить провода по назначению. Если провод одножильный, то зажать их можно без наконечников, а если провод многожильный, то предварительно конец провода опрессовать в наконечник. После подключения розетки проверить надёжность всех контактов. Плохой контакт во время работы нагревается и подгорает, что приводит к потере напряжения и к неисправности аппаратуры.

Увеличивается использование 3х фазных розеток (малой мощности) в быту, таких как: РС-32 -004, Legrant и других типа 3P+PE+N. Основная работа по монтажу – это механическая установка по всем правилам техники безопасности. Подключите трёхфазную розетку по следующим этапам: разобрать, подсоединить к контактам 5 проводов, аккуратно собрать и установить на место. После этого подключить нагрузку (компрессор, наждак, бетономешалку и другие) и проверить работоспособность.

Розеткой 3фазной можно пользоваться и для нагрузки на 220В, средней мощности. Для этой цели нужно использовать соответствующую вилку, с подключением 3х жильного кабеля, подключиться к одному из контактов L и на PE + N.

Видео

Обозначение розеток и выключателей на чертежах и схемах

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Обратите внимание

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено.

Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п.

мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т. е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы.

Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21. 614-88 «Изображения условные графические электрооборудования и проводок на планах».

Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

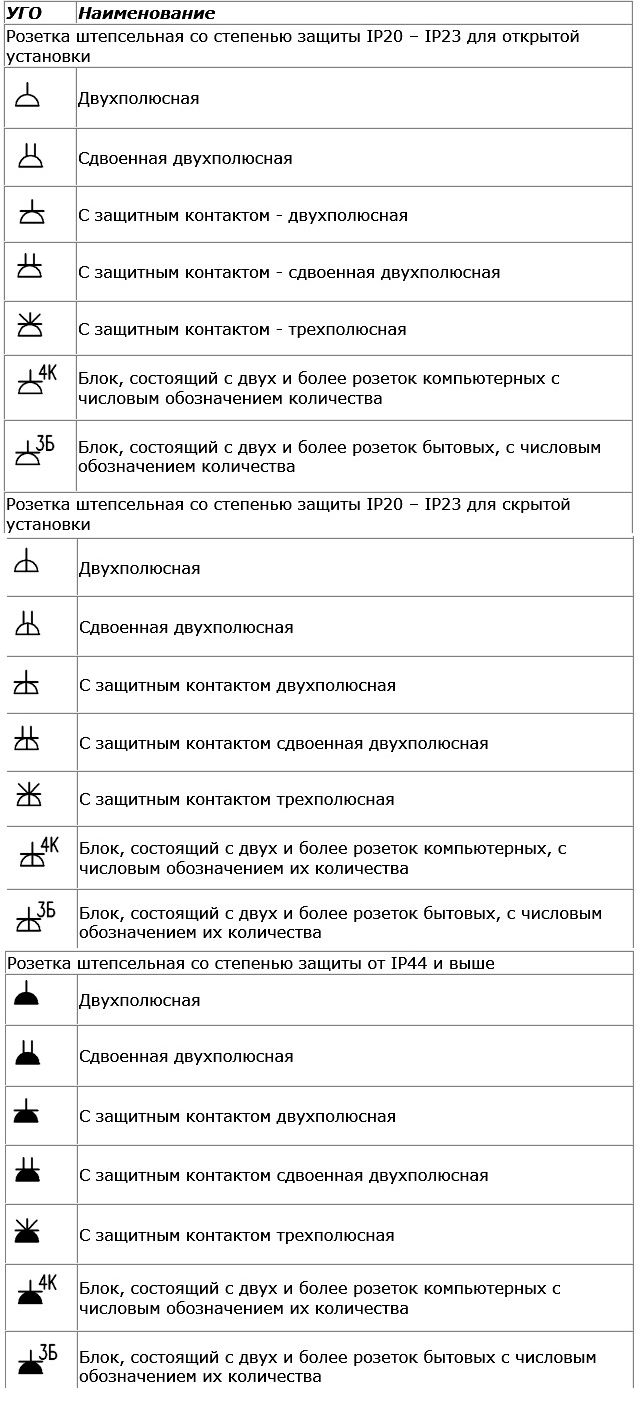

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

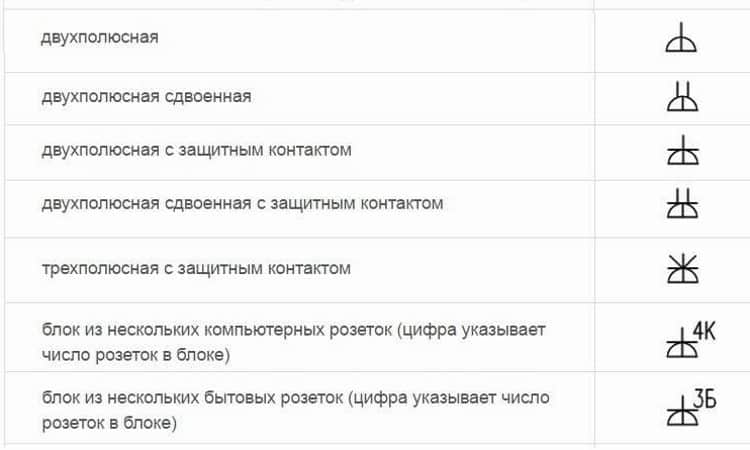

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Важно

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Источник: https://electricvdome.ru/rozetki-i-vukluchateli/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html

Обозначение розеток и выключателей на строительных чертежах и электрических схемах по ГОСТ

Розетки и выключатели — это необходимые элементы электрических сетей, от которых зависит удобство использования световых приборов. Потребитель часто недоволен набором стандартных электрических систем, оборудованных в жилых домах и зданиях, поэтому занимается их переоборудованием.

Создать эскизный проект электрооборудования жилого дома или квартиры (расположение выключателей и розеток) несложно. Розетки, выключатели и переключатели имеют определённую графическую кодиров

Обозначение телевизора на плане. Условные обозначения розеток и выключателей на электрических схемах

От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток (они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

• Над мойкой и плитой.
• В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.

Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

• те, которые предназначаются для открытой установки;
• те, которые устанавливаются скрытым способом;
• блоки, состоящие

Обозначение розетки на электрической схеме. Обозначение розетки на схеме: ГОСТ



Сам себе электрик. Всё об электричестве.

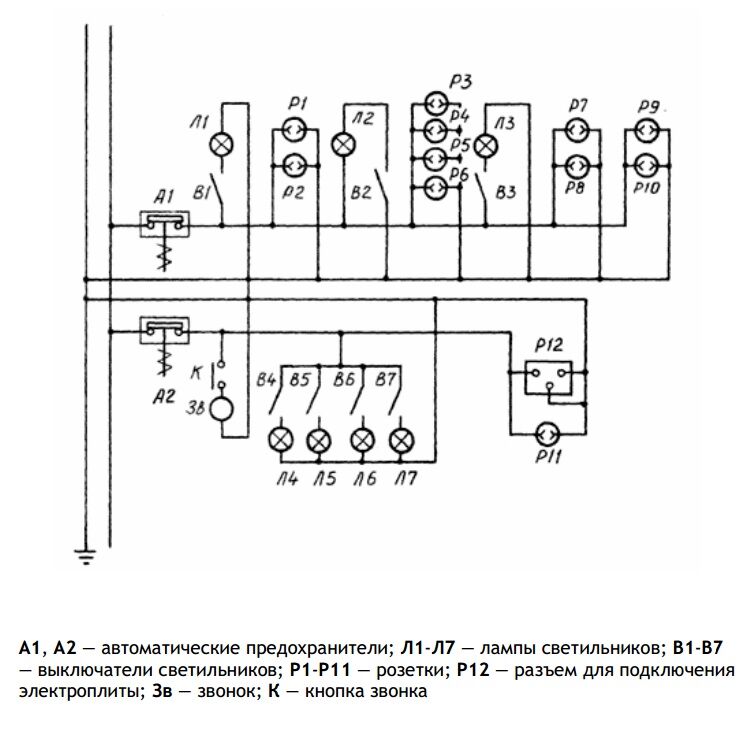

Условные обозначения на электрических схемах электропроводки жилых домов

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта

Сам Электрик

условные обозначения в электрических схемах, как графические, так и буквенные.

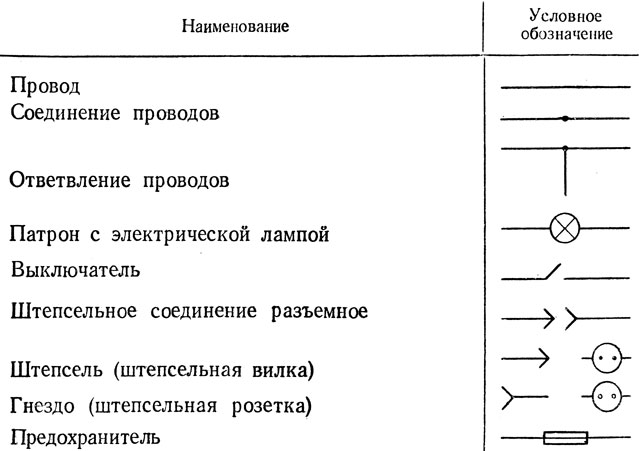

Графические

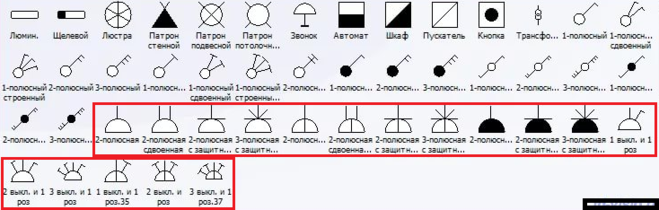

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

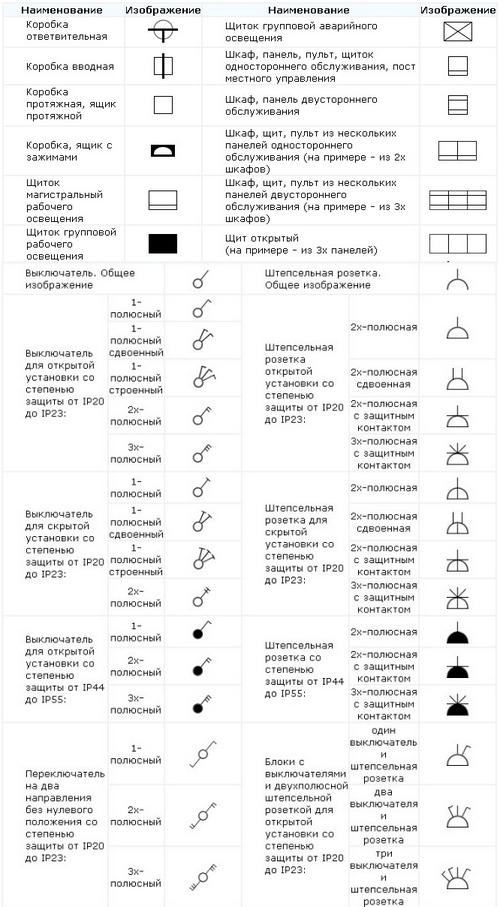

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

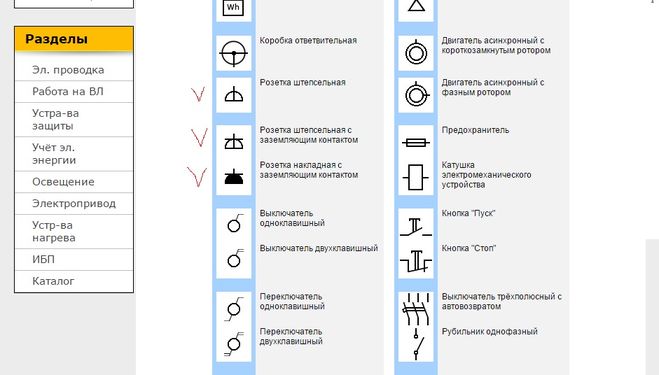

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

• Как работает магнитный пускатель
• Какие бывают электрические схемы
• Как рассчитать количество кабеля для электропроводки

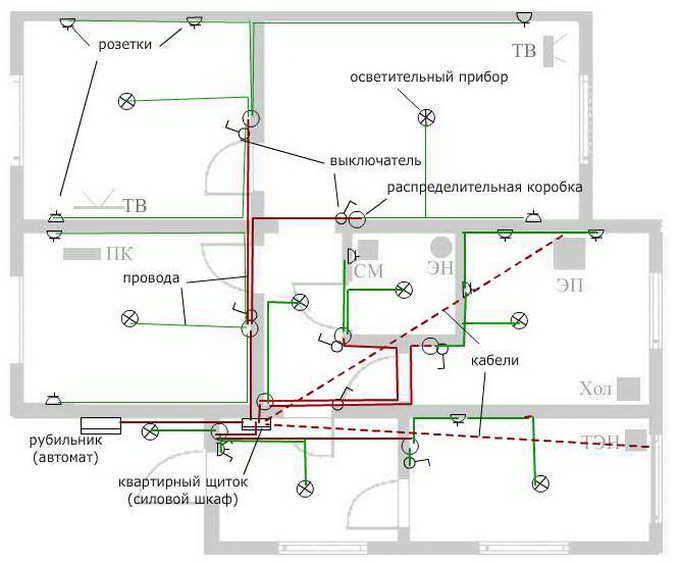

Схема электропроводки в квартире- это документ, в котором обозначено расположение электрических проводов и электро установочных устройств (электрические розетки, выключатели, светильники), электрического щита с
приборами учета, распределения электроэнергии, а также с защитными устройствами.

Знание схемы электропроводки необходимо как в случае проведения электромонтажных работ — поиска и устранения неисправностей в электропроводке или модернизации схемы, так и в случае простейших строительных действий типа сверления или забивания гвоздя, так как при этом можно повредить провода и оставить квартиру без электричества, а самому получить удар током.

Условные обозначения на схеме электропроводки

Для того, чтобы вы могли поставить задачу электрикам, вам придется изучить несложный язык электрических схем, если вы не будете знать расшифровку символов, то электрики вас просто не поймут.

Общие правила расположения электропроводки в квартире

Схема электроснабжения квартиры при всем многообразии проектов домов и планировок квартир имеют общие моменты, которые позволяют разобраться с схемой электроснабжения конкретной квартиры.

• Электроснабжение квартиры начинается с электрического шита, который расположен или внутри квартиры у входной двери, или на лестничной клетке
• В электрическом щите стоит несколько защитных автоматов, каждый из которых защищает отдельную линию электроснабжения
• Соединения проводов внутри квартиры делаются или в розетках или в монтажных коробках
• Монтажные коробки расположены, как правило, над выключателями на расстоянии примерно 15-20 см от потолка
• Крайне не рекомендуется сверлить стены на расстоянии 15-20 см от потолка, над розетками и выключателями — велика вероятность перебить электрический провод
• Если вам надо найти монтажные коробки, которые были спрятаны и забыты во время ремонта, самый простой способ — опросить соседей, живущих непосредственно под и над вашей квартиры.

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т. д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Международные электрические розетки, вилки переходников и электрические преобразователи

Электрическая розетка и переходная вилка Введение

Общие положения для внешних электрических розеток

Если напряжение такое же, или если вы используете универсальный источник питания (см. Ниже), все, что вам может понадобиться, это переходник. Доступны преобразователи для изменения линейного напряжения с одного значения на другое.Однако существуют разные типы преобразователей для разных типов бытовой техники. Небольшая электроника, бритвы и ненагревающие приборы могут работать с 50-ваттным преобразователем. Для нагревательных приборов, таких как фены, утюги, кофеварки и другие мощные электрические приборы, необходим преобразователь на 1600 Вт. Вы также можете приобрести комбинированные преобразователи для обоих типов. Проверьте этикетку на вашем электроприборе, чтобы узнать его мощность. Некоторые места, где поставляются адаптеры и преобразователи, перечислены на странице источников.Как правило, они работают для тех, кто путешествует из США в пункты назначения, где используется более высокое напряжение для «понижения» с 230 В до 120 В.

С другой стороны, тем, кто путешествует из значительной части мира в США, вероятно, понадобится трансформатор для преобразования более низкого сетевого напряжения в более высокое напряжение, необходимое для их устройств. Многие из этих устройств (иногда более высокого качества и, следовательно, более дорогие) также работают как понижающие преобразователи.

Кроме того, поскольку качество электроэнергии может быть проблемой, универсальный ограничитель перенапряжения может быть хорошей покупкой, особенно тот, который включает в себя переходники для вилок, которые будут работать в большинстве стран мира.

Помимо напряжения, частота, с которой вырабатывается мощность, также может отличаться, обычно от 50 Гц до 60 Гц. Это имеет значение? Да, возможно. Щелкните эту ссылку, чтобы узнать больше об этой проблеме. Хотя можно преобразовать напряжение, преобразование частоты невозможно, хотя некоторые устройства предназначены для обработки этих различий, как описано ниже.

Учитывая сложности безопасного использования ваших электроприборов за границей, вы можете рассмотреть некоторые альтернативы. Если вы планируете остаться в одной стране на какое-то время, вы можете купить там фен или электрическую бритву.Устройства с батарейным питанием — еще один вариант, если вы не против заменить батареи.

Если вас интересует преобразование электрических единиц или определение размера генератора, попробуйте эти калькуляторы генераторов (для расчета мощности генератора в кВт, преобразования кВт в кВА, кВА в кВт, вольт, ампер и т. Д.).

Электрическая информация для компьютеров, фотоаппаратов, плееров iPod и т. Д.

Те, которые предназначены для использования практически в любом месте, имеют на этикетке раздел, который выглядит примерно так:

Если вам необходимо взять с собой за границу другие типы электроприборов, лучше всего купить портативные устройства с двойным напряжением, которые могут работать как от 110, так и от 220 вольт.Перед использованием прибора убедитесь, что на переключателе установлено соответствующее напряжение для страны, в которой вы находитесь. Вам также нужно будет носить с собой переходные вилки, подходящие для розеток в странах, которые вы посещаете.

Таблица электрических розеток и вилок переходников

Это хорошая идея? Может быть, но не обязательно. Не все приборы необходимо заземлять, и для краткосрочных действий, таких как запуск портативного компьютера и подзарядка аккумуляторов, удобство адаптера обычно перевешивает любые потенциальные проблемы безопасности, которые могут быть вызваны неиспользованием заземления. Для приборов, которым требуется заземление / заземление, а также для длительных подключений вам следует приобрести адаптер, позволяющий использовать заземляющий / заземляющий провод.Адаптеры заземления могут быть более дорогими, и их труднее найти до прибытия в пункт назначения, но они должны быть доступны на месте (в пункте назначения) в магазинах бытовой техники или электроники.

Помните: адаптер сам по себе не изменит электрическое напряжение. Вы должны быть уверены, что ваш прибор может работать с разными напряжениями (автоматически или через переключатель напряжения). Если нет, вам понадобится преобразователь напряжения.

Преобразователи и комплекты переходных вилок можно приобрести в магазинах для путешествий и багажа, а также в Radio Shack / Tandy и других магазинах электроники.Их часто можно найти в магазинах аэропорта и магазинах беспошлинной торговли. Набор переходников стоит от 10 до 15 долларов США, а в некоторых магазинах вы можете купить отдельный адаптер всего за несколько долларов. Другие места, где продаются эти предметы, перечислены на странице источников.

Перейдите по ссылке ниже, чтобы увидеть таблицу с указанием типов электрических систем, которые вы найдете в различных странах мира.

Подробнее — Электроэнергия во всем мире — Руководство по розетке и напряжению

Что такое электрическая розетка? (с иллюстрациями)

Электрическая розетка — это отверстие или ряд отверстий, подключенных к проводному источнику питания, предназначенному для питания электрического оборудования и компонентов.Это один из наиболее часто используемых предметов в доме или здании, и его можно найти почти повсеместно, хотя во многих странах существуют разные стандарты или напряжения. В результате не все розетки или компоненты, для которых они предназначены, совместимы друг с другом.

Большинство бытовых электронных компонентов получают питание от шнура, который вставлен в розетку. Вилка компонента передает питание от электрической розетки устройству, которому оно требуется. Затем другой провод возвращает электричество в исходное положение. Для упрощения в домашних условиях это электрическая панель. Из-за такой маршрутизации в оба конца ее часто называют электрической цепью.

В США стандартная электрическая розетка имеет пару параллельных вертикальных щелей на расстоянии менее 1 дюйма (2,5 см) друг от друга, а также круглое отверстие с центром под вертикальными щелями. Круглое отверстие предназначено для земли, что обеспечивает некоторую безопасность. Напряжение в США обычно составляет 120 вольт. Помимо США, этот стандартный штекер часто используется в восточных частях Южной Америки, некоторых странах Карибского бассейна и в некоторых странах Ближнего Востока.

В большинстве стран Европы стандартная розетка имеет два отверстия, расположенных по горизонтали менее чем на 1 дюйм (2.5 см) друг от друга. Его напряжение обычно составляет от 220 до 230 вольт, но оно может варьироваться в зависимости от местоположения. Этот тип вилки чаще всего известен как европейская вилка из-за его использования в этой части мира. Это также наиболее широко используемый тип на международном уровне.

В Соединенном Королевстве вилка основной электрической розетки имеет две горизонтальные прорези внизу и одну вертикальную прорезь немного выше этих горизонтальных. Прорези вместе образуют треугольную форму. Вилку также можно найти в других частях света, например, в Латинской Америке и Африке. Его наиболее распространенное напряжение составляет 230 вольт.

Для путешественников международные адаптеры позволяют подключать устройства, произведенные в одной стране, к розеткам в других.Однако то, что кто-то может подключить электронный компонент к международной розетке, не означает, что он должен это делать. Если компонент не рассчитан на более высокое напряжение, человеку также понадобится преобразователь для уменьшения напряжения. В противном случае электричество будет подавлять оборудование и вывести его из строя.

Электрические коды для электрических розеток
