Cистема воздушного отопления для частного дома — особенности, устройство и схемы. Отопление воздушное в доме

Воздушное отопление частного дома своими руками: виды схем

Поддерживать комфортную температуру в доме, затратив при этом минимальное количество денежных средств – мечта абсолютно любого домовладельца. В рамках данной статьи мы рассмотрим, как выполнить воздушное отопление частного дома своими руками, как устроена подобная система и в чем её преимущества. Также будут освещены некоторые нюансы самостоятельного монтажа и эксплуатации системы воздушного отопления. Давайте приступим!

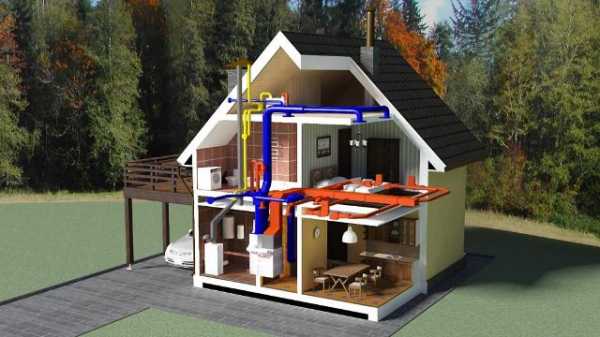

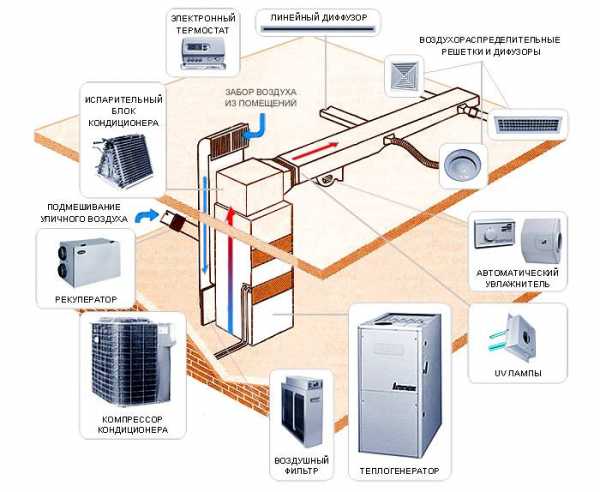

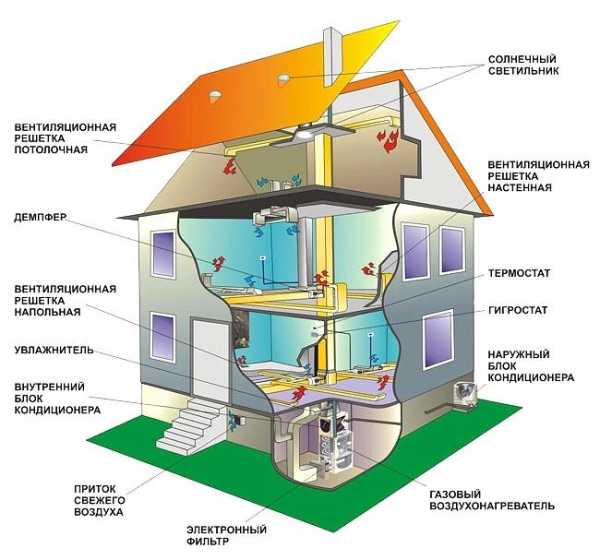

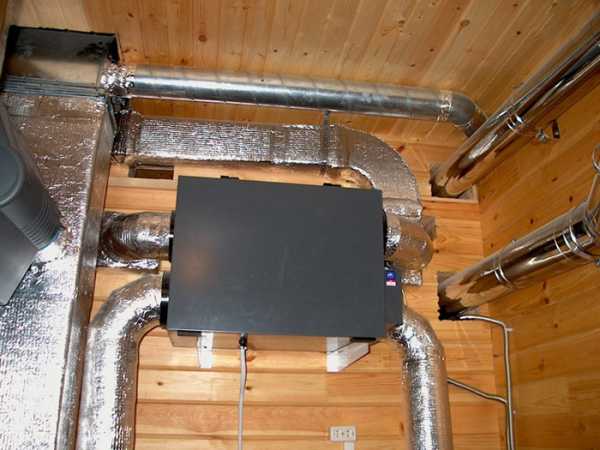

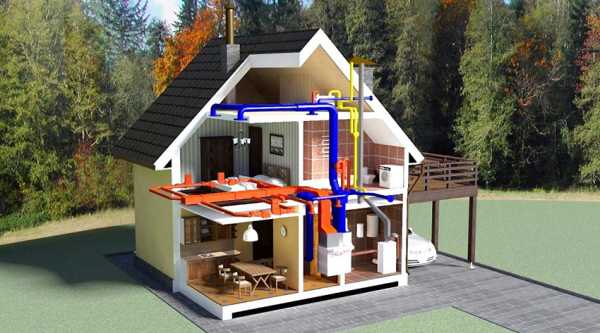

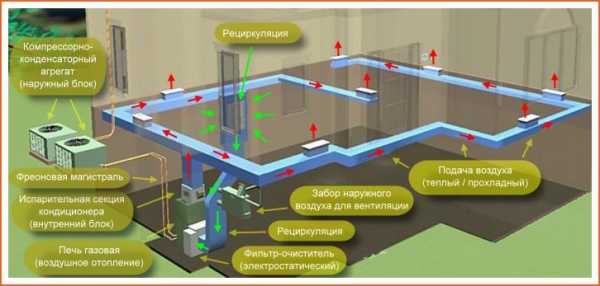

Отопление, вентиляция и кондиционирование в одной установке

Содержание статьи

Вариант устройства отопления в доме — воздушное отопление

В систему данного типа включают либо водяной калорифер, либо теплогенератор. Эти устройства отвечают за нагрев воздуха. В помещении теплый воздух распределяется с помощью специального вентилятора, который его направляет в нужные зоны. Самым лучшим способом в организации воздушного отопления помещений являются переносные тепловые пушки. Они достаточно быстро и интенсивно обогревают необходимые участки. В настоящее время очень многие стали применять данный способ в загородных домах и на даче.

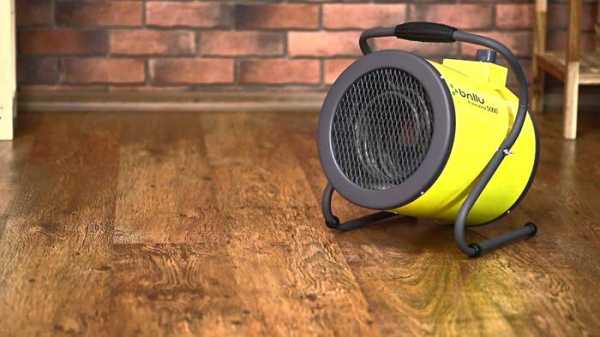

Тепловая пушка способна быстро и эффективно прогреть помещение, но при этом слишком энергозатратна

Плюсы и минусы воздушного отопления в доме

К плюсам данного способа обогрева относят:

• КПД составляет до 93%;
• нет промежуточных звеньев во время передачи теплого воздуха,типа радиаторов и труб;
• можно легко объединить отопительную и климатическую системы. Поэтому температура в помещении поддерживается именно такой, какой задали её пользователи;
• небольшая пассивность системы, с помощью которой можно нагревать необходимые участки до высокой температуры.

Система воздушного обогрева имеют ряд неоспоримых преимуществ

Но, несмотря на множество положительных качеств отопления, есть еще и минусы. Их требуется обязательно запомнить тем, кто хочет сделать воздушное отопление частного дома своими руками. К ним относятся:

• монтаж установки можно произвести только во время строительства помещения. Обязательно нужно разработать и рассчитать все параметры системы до проведения строительных работ;
• воздушное отопление необходимо постоянно обслуживать;
• данная система не совершенствуется;
• расход электричества достаточно большой. Для экономии лучше всего приобрести резервный источник электроснабжения.

Важно знать! Этот вид обогрева широко известен и применим в странах Европы, а, так как там достаточно холодный климат, 80% домов и коттеджей, расположенных за чертой города, отапливаются именно эти способом.

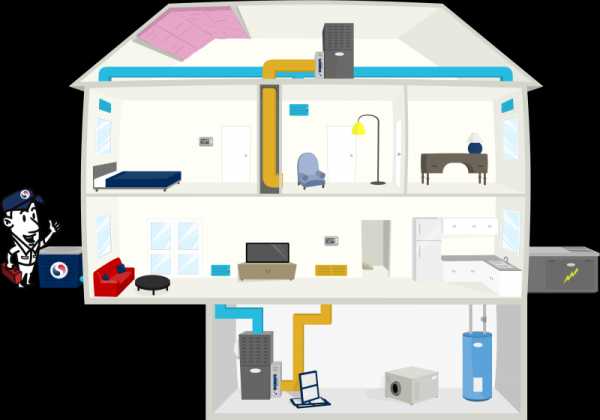

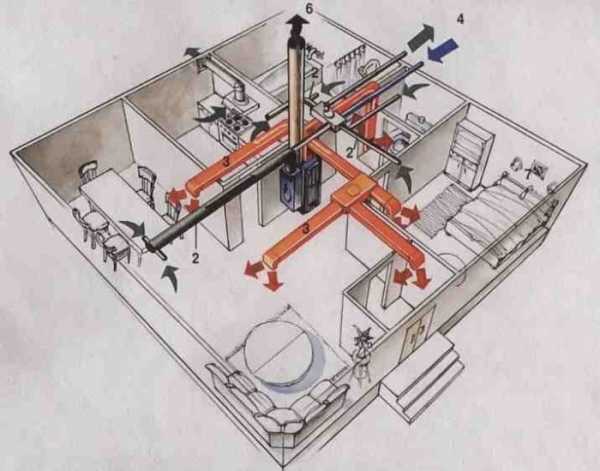

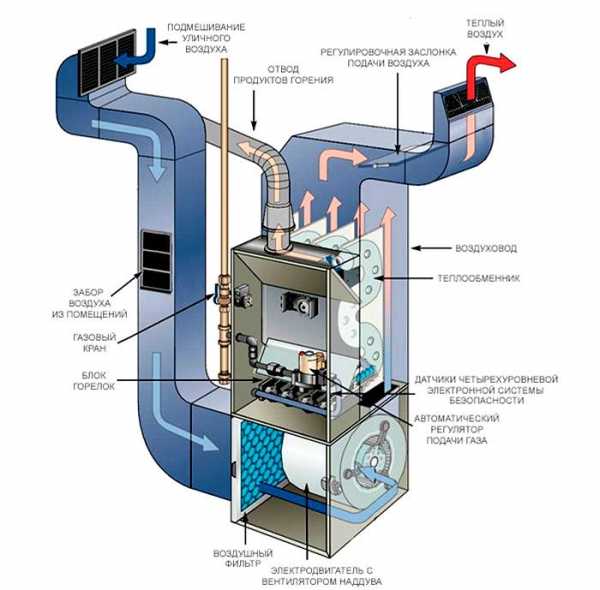

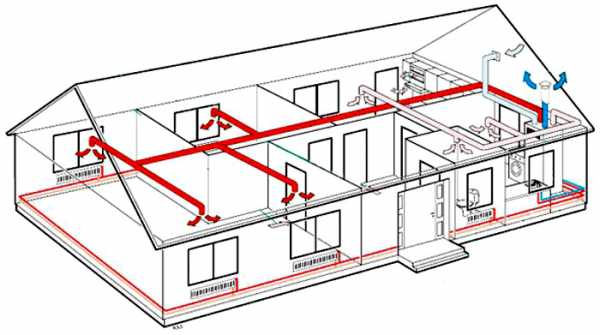

Схема и устройство установки

Ниже представлен составляющие воздушного отопления частного дома своими руками:

• Печь;
• Фильтрующие элементы;
• Труба, которая забирает воздух из комнаты;
• Вытяжка;
• Труба, которая подводит свежий воздух;
• Подача теплого воздуха в комнату;
• Система, выводящая остывший воздух из дома;
• Дымоход.

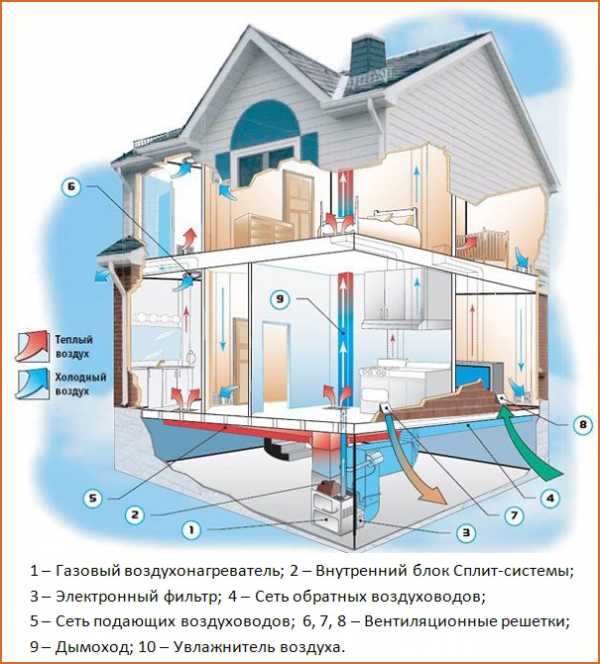

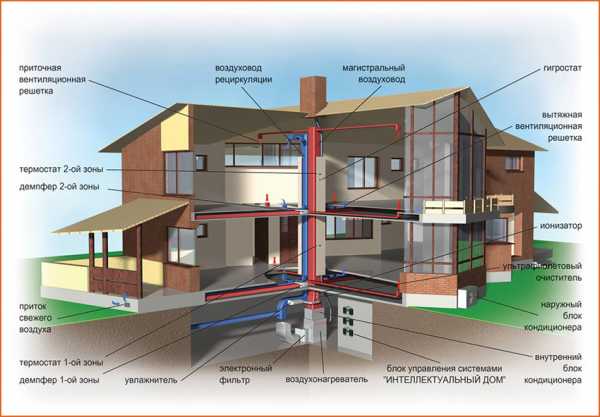

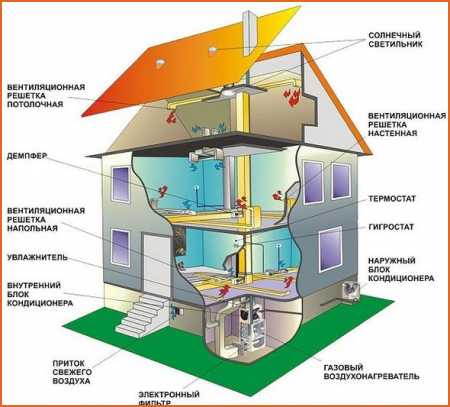

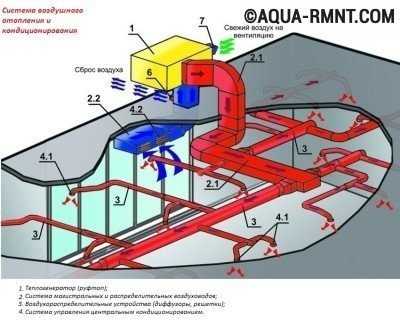

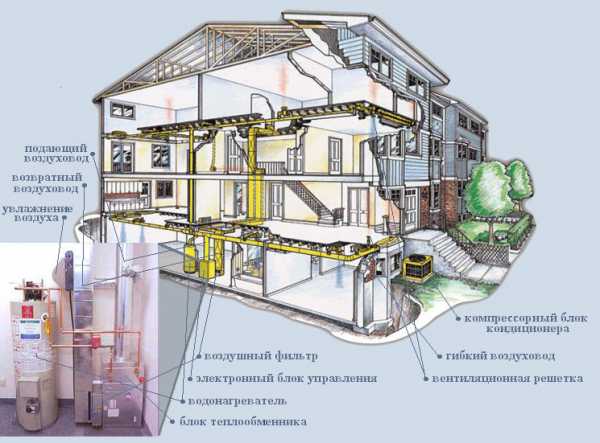

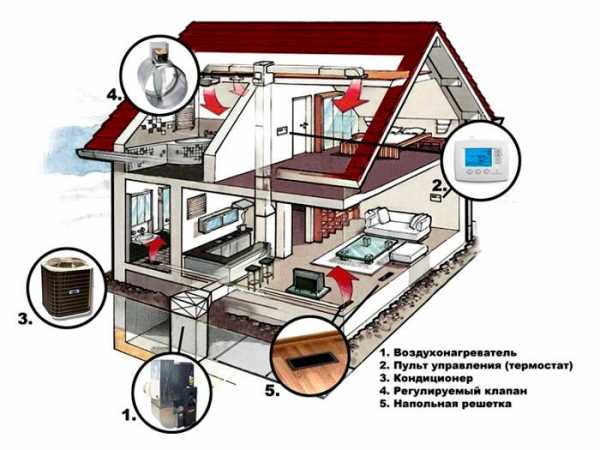

Состав комплексной системы

В виде теплового генератора отлично подойдет жидкостный или газовый обогреватель, оснащенный программируемым контроллером. После того, как дом полностью прогреется, сразу же срабатывает автоматика и поддерживает температуру по заданным параметрам.

Обратите внимание! Обогреватель должен включаться автоматически максимум 4 раза в сутки при условии качественно выполненной теплоизоляции. Такой режим помогает экономить энергоресурсы.

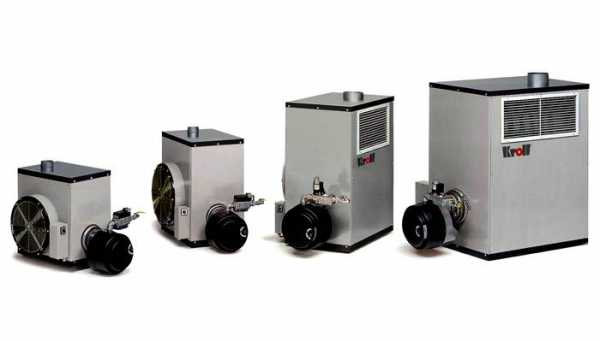

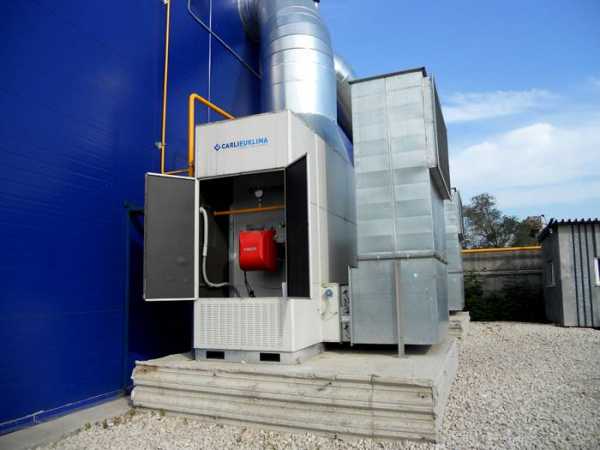

Компактные теплогенераторы на природном газе

Статья по теме:

Отопление частного дома без газа и электричества. В статье мы рассмотрим какие бывают системы отопления, сравним их достоинства и недостатки, и выясним чем выгоден отказ от газа и электричества.

Воздушное отопление частного дома своими руками: виды схем

Для того, чтобы обогрев воздушного типа работал максимально эффективно именно в вашем случае, каждый должен знать все имеющиеся виды схем организации. Каждый вид имеет принципиальные отличия и тонкости монтажа.

Классификация систем

Воздушное отопление по принципу циркуляции воздуха бывает естественное и принудительное. При естественной циркуляции воздух поднимается к потолку и перемещается по воздуховоду в тот или иной участок дома, который необходимо обогреть. Принудительная циркуляция воздуха выполняется путем использования в установке мощных вентиляторов.

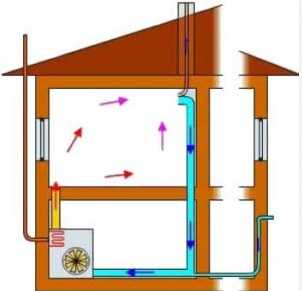

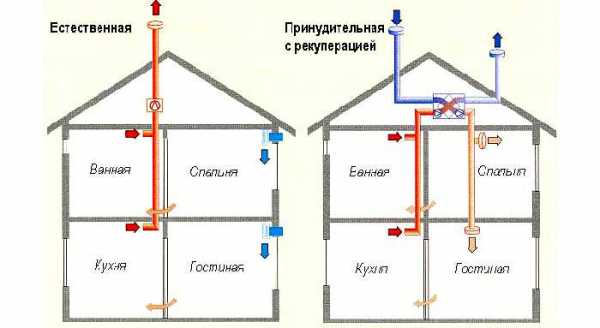

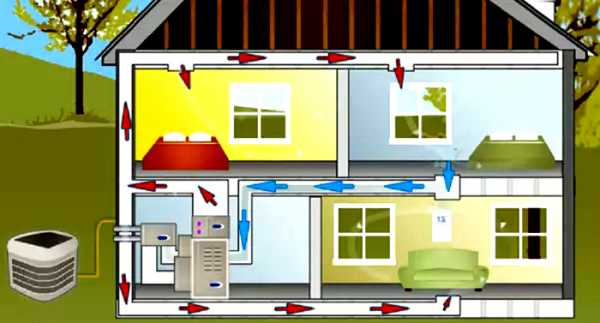

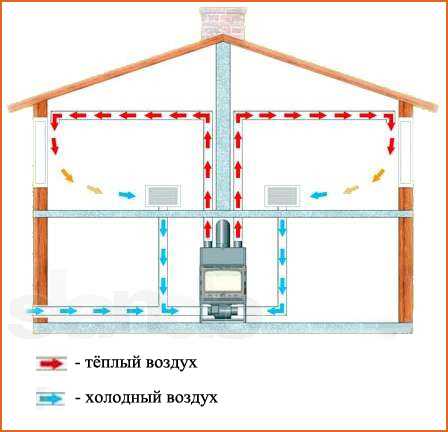

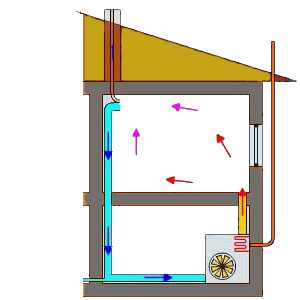

Принцип действия естественной и принудительной систем

По типу масштабности отопление бывает локальное и центральное. Локальная система нужна для создания комфортной температуры в конкретном помещении. А централизованная система воздушного отопления для частного дома обеспечивает нагрев и поддержание температуры во всей жилой постройке.

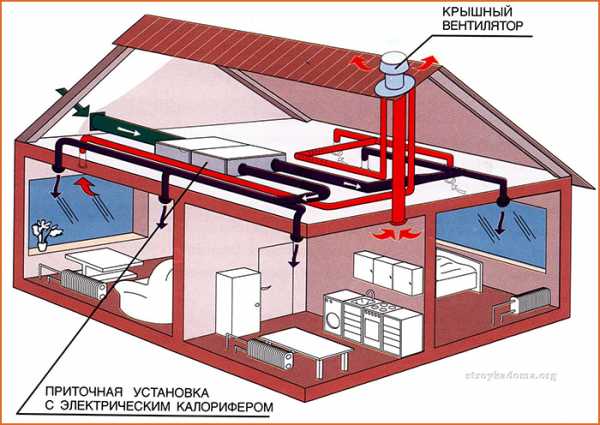

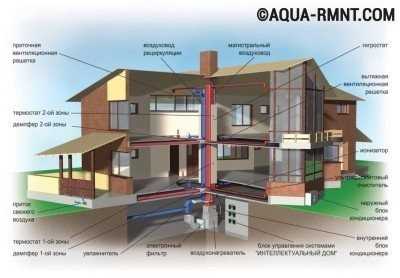

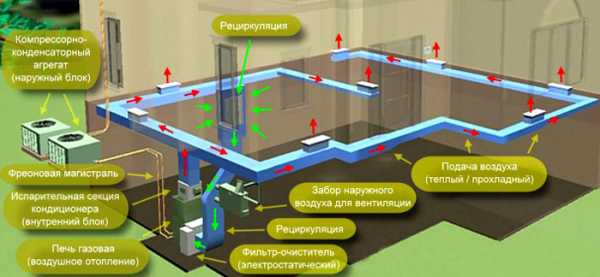

Состав и схема работы централизованной системы

По принципу осуществления теплообмена установки подразделяются на приточные, рециркуляционные и с частичной рециркуляцией. Приточные применяются для использования воздуха с улицы, который подается вентилятором к нагревателю.

При частичной рециркуляции применяется как воздух с улицы, так и теплый воздух из помещений дома. При рециркуляционном принципе воздух постоянно обновляется, остывая в помещениях и вновь нагреваясь в воздухонагревателе или рекуператоре.

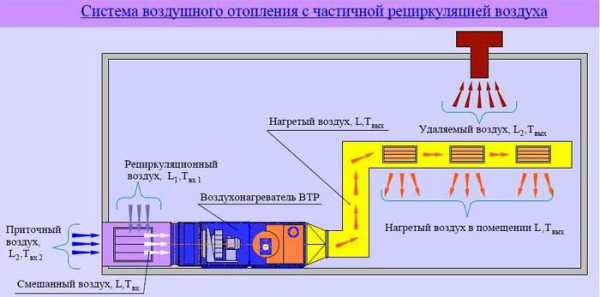

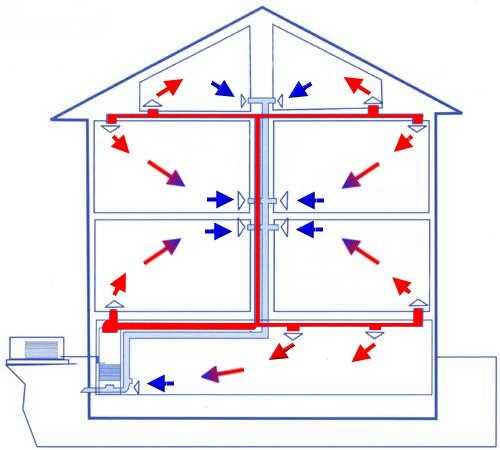

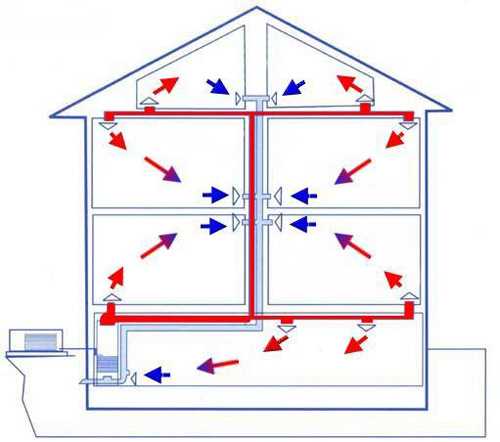

Схема с частичной рециркуляцией воздуха

По расположению системы бывают подвесные и напольные. С помощью напольной установки воздух не только быстро нагревается, но и по воздуховодам попадает во все помещения, отдавая им тепло. Данную систему к тому же можно дополнить климат-контролем. Это значит, что летом,в жаркое время, температуру можно также и понизить. С помощью такой функции в помещении становится достаточно комфортно.

Пример напольной установки с наружным расположением

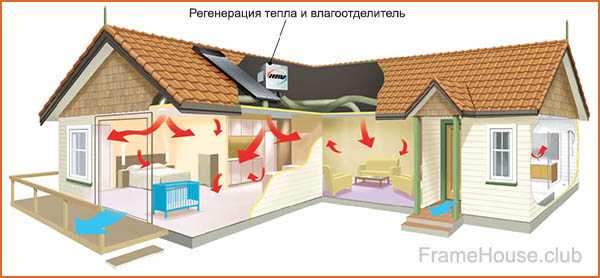

Если выбор покупки остановится на воздушном отоплении дома по канадской методике, то это значит, что в вашем распоряжении будет возможность задавать и контролировать не только температуру воздуха, то также влажность и степень очистки.

Система, выполненная по канадской методике, позволяет регулировать практически все параметры микроклимата

Статья по теме:

Отопление дома электричеством: самый экономный способ. Если рядом не проходит газовая магистраль, то рекомендуется отопление дома электричеством. Самый экономный способ можно подобрать, проанализировав все имеющиеся варианты. Об этом и поговорим.

Как производится расчет воздушного отопления

Для того, чтобы правильно сделать расчет отопления и распределить все оборудование, не обойтись без помощи инженеров-проектировщиков, которые имеют в данном деле огромный опыт. Чтобы самостоятельно выполнить всю работу по расчету и подбору оборудования, необходимо придерживаться некоторых правил:

• рассчитать теплопотери всего дома и каждого помещения по отдельности;
• выбрать тип и мощность воздухонагревателя, а также вентиляционной установки;
• рассчитать необходимый воздухообмен исходя из требований СНиП;
• выполнить аэродинамический расчет системы, чтобы определить потери напора воздуха в воздуховоде и определить диаметр воздушного канала.

Полезный совет! На каждый 1м. кв. необходимо в среднем 80-100 Вт тепла. Для более точного расчета воспользуйтесь калькулятором ниже.

Если будут допущены хотя бы малейшие ошибки при расчетах отопления, возникнут некоторые неприятные моменты: шум, сквозняк или же перегрев, а затем поломка оборудования. Стоит несколько раз все проверить, чтобы избежать дискомфорта.

Самое экономный вариант воздушного отопления загородного дома — это использование солнечных батарей. Данный способ набирает популярность ввиду все большей доступности. Здесь имеет значение количество солнечных дней в году, тогда рассчитывают количество коллекторов, которые поглощают энергию солнца и, в последствии, перерабатывают в тепло. Коллекторы лучше всего поставить на крыше и стенах дома или же на специально построенных конструкциях для данной цели.

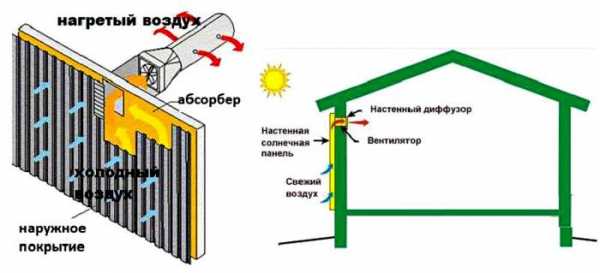

Воздушный солнечный коллектор

Калькулятор расчета необходимой тепловой мощности для воздушного отопления

Помощь в выборе теплогенератора и этапы установки

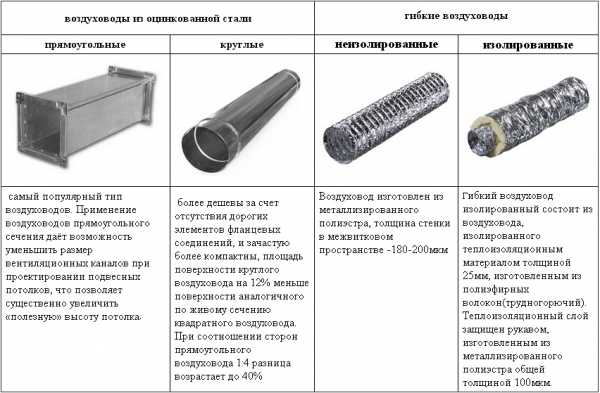

Воздуховоды обычно заказывают на специальных предприятиях, выпускающие подобное оборудование. Если есть желание установить кондиционер, то необходимо утеплять подающие воздуховоды. Конденсат при теплоизоляции не появляется. Для того, чтобы установить магистральный воздуховод, рекомендуется выбирать оцинкованную сталь. Ее оклеивают фольгированным самоклеящимся утеплителем с толщиной, около 5мм.

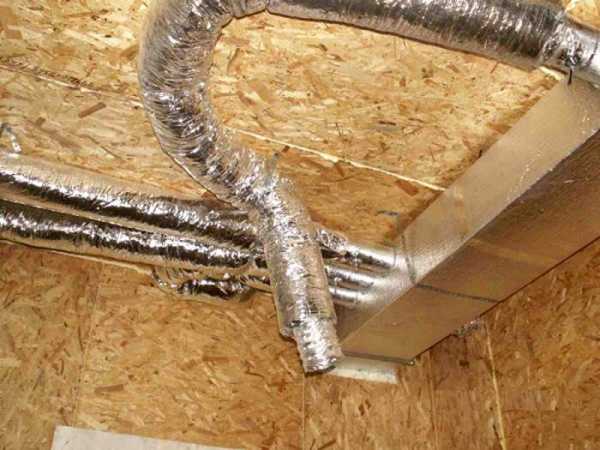

Сборка и утепление воздуховодов на этапе строительства дома

Для того, чтобы спрятать воздуховоды, рекомендуется воспользоваться межпотолочным пространством, которое находится за подвесным потолком. Имеется 2 вида воздуховодов: жесткие и гибкие. Их выбирают для определенного типа воздухонагревателя. Алюминиевый скотч применяется для соединения нескольких воздуховодов.

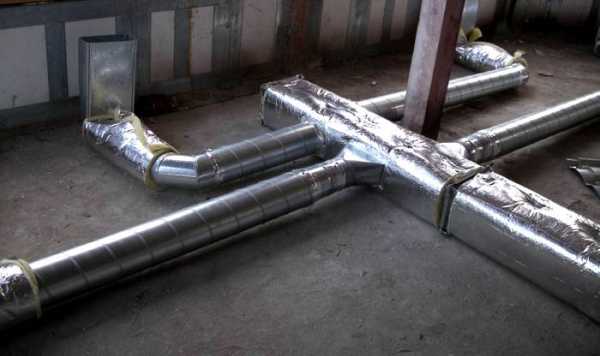

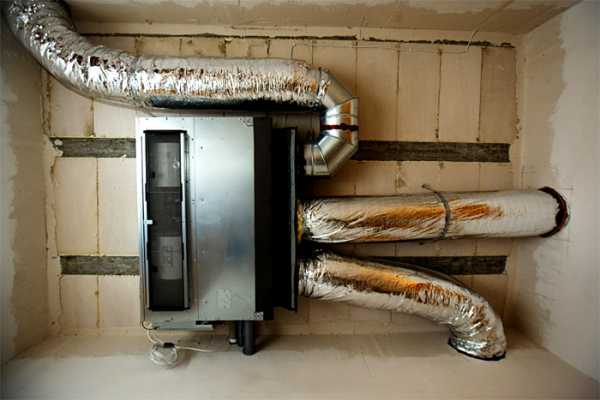

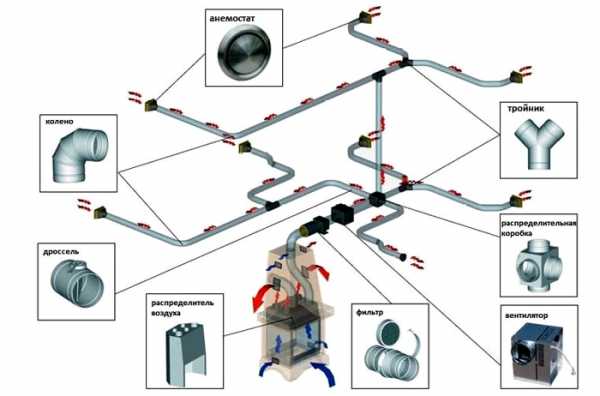

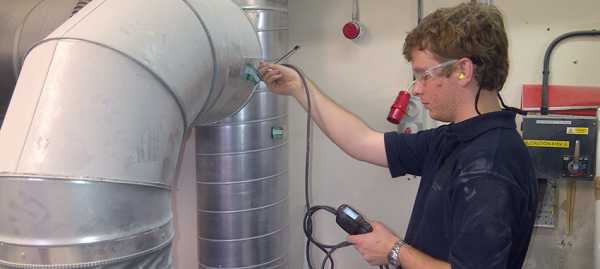

Монтаж воздуховодов

Рекомендации по установке

Самый главный момент при выполнении установки — это порядок действий. В первую очередь необходимо установить воздухонагреватель с теплообменной камерой. От него идет разводка и крепление воздухонагревателя. Теплоизоляция каналов должна производиться в обязательном порядке. Через гибкие рукава выполняются отводы. Рукава в свою очередь монтируются в стене.

Совет! Необходимо воспользоваться консультацией специалиста при выборе хорошей модели теплогенератора для воздушного отопления частного дома, цена которого зависит от его технических параметров. А приборы лучше ставить в специально отведенном для этого помещении.

Источник тепла — это самая важная деталь. Для того, чтобы его подключить, лучше всего воспользоваться услугами специалистов. Но если есть желание самостоятельно выполнить данную работу, следует очень тщательно прочесть и разобраться в инструкции. Устанавливать конструкцию рекомендуется в отдельном помещении. Отлично подойдет подвал. Дымоход желателен с сэндвич-конструкцией. Сам же теплообменник соединяется с воздуховодом, а вентилятор располагается под камерой сгорания.

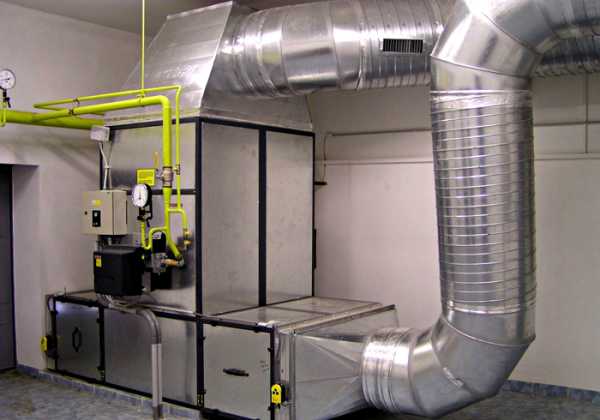

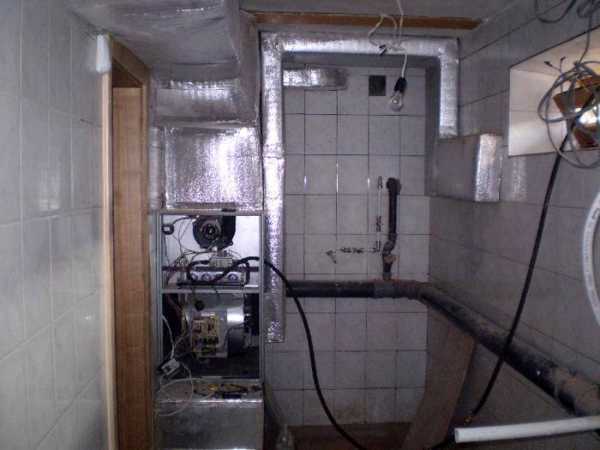

Размещение теплогенератора в отдельном помещении

Монтаж систем воздушного обогрева – сложный и ответственный процесс, которому предшествует кропотливый расчет и подбор оборудования. При должной теоретической подготовке вполне возможно выполнить работу своими руками. Во всех других случаях обращайтесь к специалистам.

Воздушное отопление (видео)



Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

Воздушное отопление частного дома своими руками. Особенности, проектирование, установка

Еще на этапе строительства и обустройства своего дома важно продумать оптимально подходящий для него вариант системы обогрева. Сегодня владельцы частных домов, как правило, стоят перед выбором между водяным и электрическим отоплением, что в первом случае очень сложно для монтажа, а во втором крайне затратно при эксплуатации.

Поэтому сейчас все большую популярность приобретают дешевые и простые системы воздушного отопления, которые могут быть установлены собственноручно владельцем любого частного здания.

Воздушное отопление – что это?

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

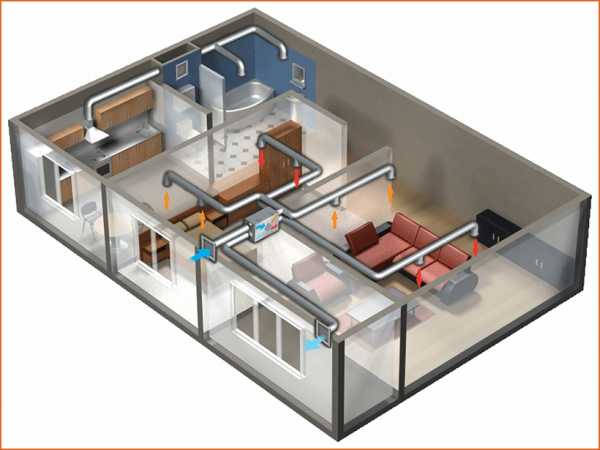

В такую систему входят следующие компоненты:

• Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
• Водяной калорифер или теплогенератор для подогрева воздуха.
• Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

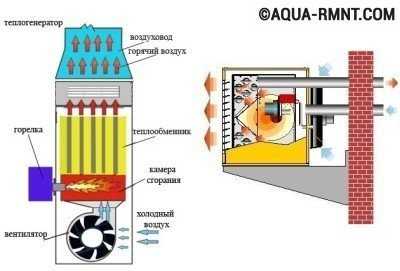

Принцип работы

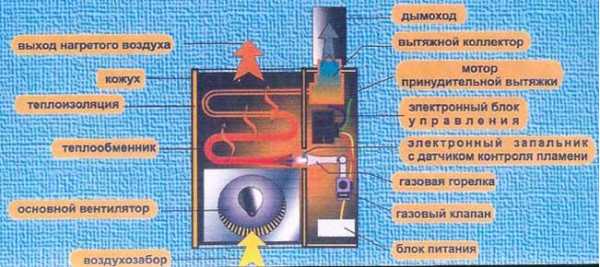

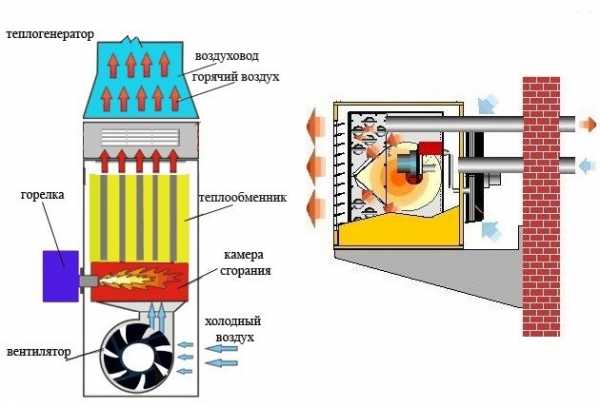

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством стального дымохода.

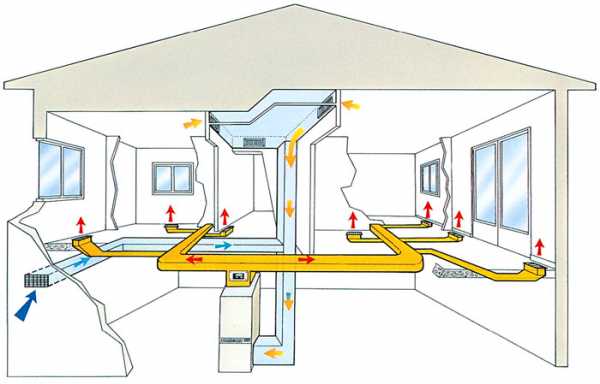

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

Достоинства и недостатки воздушного отопления

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

• высокий КПД, в некоторых случаях превышающий 90%;
• необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
• можно настроить для каждой комнаты оптимальные условия микроклимата;
• почти мгновенный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
• встроенный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

• этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
• ее монтаж относительно сложен;
• нуждается в регулярном техобслуживании;
• плохо поддается модернизации;
• такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Виды воздушного отопления

Для того чтобы сконструировать систему воздушного отопления в собственном частном доме необходимо выбрать между двумя способами ее монтажа – двумя схемами организации циркуляции воздуха: принудительной и гравитационной.

1. Первая требует установки в конструкцию вентилятора, который бы принуждал разогретый теплогенератором газ под давлением циркулировать в воздуховодах. Его устанавливают под нагревателем независимо от типа системы. Воздух, засасываемый вентилятором, проходит предварительную очистку от пыли, грязи и микробов. Обратно он возвращается сквозь решетки вентиляции или обратные воздуховоды.
2. Вторая схема, функционирующая под действием гравитации с естественным движением воздушных масс, работает по принципу изменяющейся плотности воздуха. Ее главным плюсом является независимость от электроснабжения, ведь ней нет вентилятора работающего от электроэнергии. Но такая система не очень устойчива и движение теплого воздуха может быть затруднено обычным сквозняком. В такой схеме нагрев одного и того же помещения не равномерен так теплые потоки без контроля всегда стремятся к потолку а холодные к полу.

Особенности прямоточной системы обогрева

Конструкции, использующие прямоток наиболее популярны при самостоятельной организации обогрева в собственном доме. Принцип их действия прост – вентилятор гонит воздушный поток сквозь калорифер и дальше по воздуховодам во все помещения.

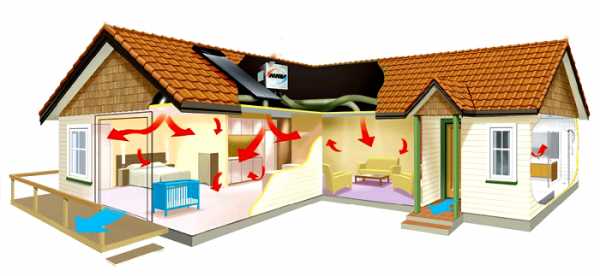

Выходя из транспортных коробов теплый газ, нагревает атмосферу каждой комнаты и уходит через вентиляцию или обратную шахту. Такая схема работы считается наиболее чистой, но она не лишена и своих минусов. Прежде всего – это существенная доля нерациональных трат энергии.

Рециркуляционная система обогрева. Нюансы

Эта конструкция отличается повышенной экономичностью. Работает она следующим образом – воздух, подогретый калорифером, расходится по вентиляционным каналам во все комнаты дома.

Там он отдает свое тепло пространству помещения и объектам в нем, а сам охлаждается, компенсируя потери тепла, и движется в обратном направлении к источнику энергии, что бы снова нагреться и повторить цикл своего движения.

Разумеется, гигиеничность этой схемы вызывает вопросы, ведь вредные вещества вместе с газом движутся по замкнутому кругу, постоянно возвращаясь в комнаты дома. Поэтому рециркуляционное движение подходит только в случае отсутствия необходимости в вентиляции помещения.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;

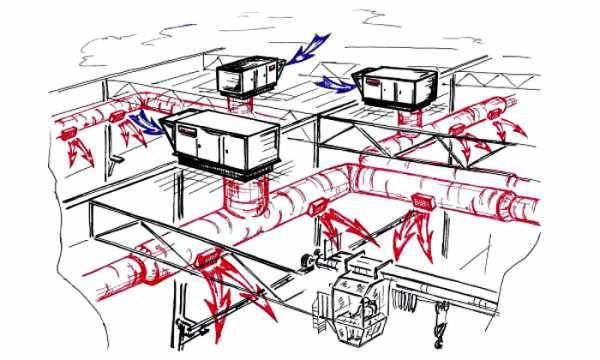

• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

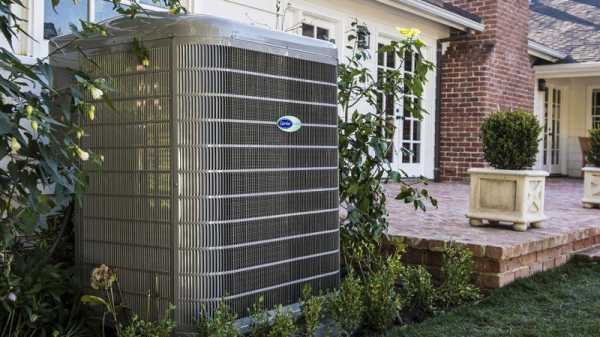

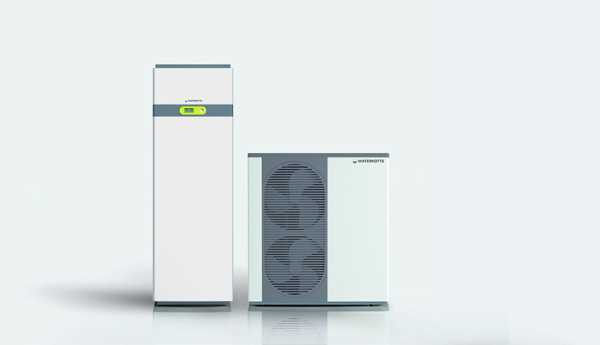

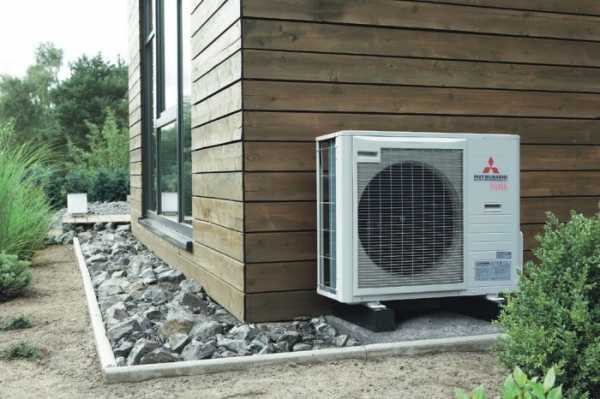

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Инструкция по монтажу

Монтаж системы отопления выполняется в строгой последовательности:

• Установка котла и теплообменной камеры.
• Монтаж вентилятора.
• Монтаж и разведение воздуховодов в отапливаемые помещения.
• Утепление и изоляция напорных и заборных каналов.
• Вывод на улицу через специальное отверстие в стене дома рукава для забора воздуха.

Первым делом устанавливается основной элемент конструкции – котел. Его монтируют в подвале или специальном чуланном помещении. Несмотря на то что такую простую систему отопления можно собрать абсолютно самостоятельно, подключать же ее к магистральному газоснабжению могут только профессионалы.

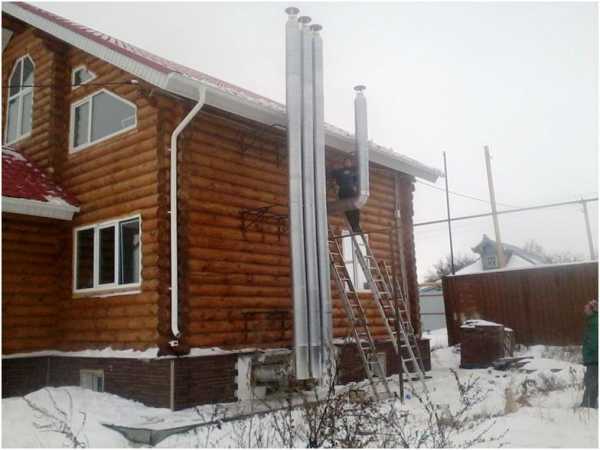

Дымоход выполняется из дешевой листовой жести. Сверху теплообменник стыкуется с подающим воздуховодом, а внизу под камерой сгорания монтируется вентилятор. С обратной стороны к нему подводят обратный трубопровод.

Процедура разведения воздуховодов по помещениям начинается с подключения к магистрали подающего короба гибких воздуховодов. Чаще они имеют круглое сечение. Затем устанавливается труба, выполняющая функцию обратной тяги. Ее диаметр больше, а разветвленность меньше чем на подачу.

Утепление рукавов предотвращает конденсацию на них влаги. Затем в трубопровод монтируют заслонку дроссельного типа для регулирования объемов подачи свежего воздуха. После монтажа и стыковки всех узлов системы проводят декоративные работы по скрытию труб и проводов в коробах из гипсокартона.

Советы экспертов

• Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
• Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
• Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
• При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
• При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
• Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Воздушное отопление частного дома — отзывы

«Мы уже год живем с такой системой отопления, и у нас на практике сложилось определенное мнение со своими за и против. Хорошо в ней то, что она нигде не выпирает в виде чугунных радиаторов или труб, в полу всего лишь дырочки откуда идет теплый воздух. При эксплуатации нет больших затрат ведь горелка работает на обычном газе. Главным минусом такой системы я считаю то, что со временем трубы забиваются пылью, которой придется, потом дышать».

Оценка:

Богдан, г. Москва

«Зимую с воздушным отоплением третью зиму. Впечатления положительные. И расход газа меньше чем в водяных системах и никаких проблем с сухим воздухом, сквозняками или шумом. Автоматика сама регулирует работу котла, я ток оптимальную температуру задал».

Оценка:

Василенко, г. Киев

«Реально быстро нагревает все помещения дома, примерно через час температура уже 21 градус, я не знаю, какие еще системы дают такой результат».

Оценка:

Дмитрий, г. Владимир

«Поставил воздушную конструкцию обогрева, теперь нисколечко не жалею. Температура регулируется в каждой комнате простым перекрытием заглушки. Наконец-то у меня в зале прохладно, а в ванной тепло, а не наоборот».

Оценка:

Евгений, г. Астана

«Микроклимат в помещении конечно лучше, чем от водяных радиаторов, но все равно воздух суховат. Когда система включается, по полу в течение пары минут идет очень холодный уличный воздух, а потом система прогревается и все хорошо».

Оценка:

Светлана, г. Воронеж

Воздушное отопление – это один из новых способов обогрева частных домов и коттеджей. Повышенный КПД и простота монтажа все больше увеличивают спрос на такие системы.

Воздушное отопление частного дома своими руками. Особенности, проектирование, установка

Оценка: 5 2 голосов

Читайте также:

okarkase.ru

Отопление воздухом в частном доме

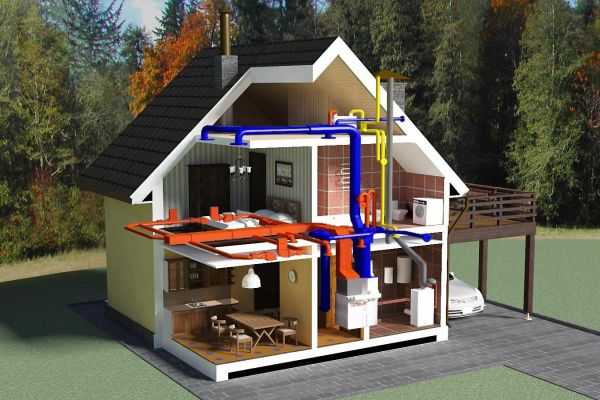

Воздушная система отопления частного дома

Комфорт в доме в первую очередь зависит от надежности и эффективности отопления. Подбор оптимальной схемы c высокими техническими показателями при минимуме затрат заставляет обратить внимание на новые разработки в данной сфере. Сегодня самый оптимальный, малозатратный и практичный вариант – это воздушное отопление частного дома.

Обогрев теплым воздухом применялся в Канаде и США еще в середине прошлого века. Для России же такой тип отопления даже сегодня пока что лишь экзотика. Но большие площади, сложная планировка и многоэтажность заставляют использовать прогрессивные методы. Поэтому сейчас всё чаще приходят к выводу, что воздушное отопление дома – это идеальный вариант.

Сферы использования

Проектирование отопления и его монтаж все чаще применяют для обогрева бытовых помещений. Ими эффективно отапливают склады, ангары большой площади, современные супермаркеты, торговые центры. В таких помещениях чаще используют принудительную циркуляцию, это позволяет равномерно распределить тепло, регулируя температурный режим при помощи автоматики.

Оборудование

Работа системы воздушного отопления основана на подогреве воздуха и перенаправлении его для обогрева помещений. Для этого система оснащена следующим оборудованием:

• газовый воздухонагреватель (или другая модель в зависимости от топлива) — основной источник тепла;
• теплообменник — прогревает проходящий воздух, и не допускает смешивания потоков с отходящими газами;
• воздуховоды — перенаправляют потоки теплого воздуха к внутренним помещениям;
• фильтр, увлажнитель и освежитель – поддерживают качество воздуха, очищая его от пыли и бактерий;
• центральный кондиционер — используется для поддержания комфорта внутри здания через существующую систему воздуховодов летом;
• система автоматизации — отслеживает температурный режим помещения, контролирует температуру, режим работы теплогенератора.

Принцип работы

Система воздушного отопления в частном доме работает по определенным принципам. Рассмотрим подробнее алгоритм:

Подогрев воздуха до необходимой температуры

Это делает теплогенератор при помощи горячей воды, пара, электричества или какого-либо топлива. Работу устройства контролирует автоматика, и когда нужная температура достигается, оно отключается и работает в дежурном режиме.

Перенаправление воздуха внутрь помещений

Это происходит по системе воздуховодов, которые бывают круглыми и прямоугольными. Круглые обладают меньшим аэродинамическим сопротивлением, прямоугольные же легче вписываются в интерьер частного дома благодаря более совершенному дизайну.

Прогревание помещения

На выходе, через специальный распределитель, поток воздуха попадает в помещение и равномерно его прогревает. После остывания воздух возвращается к теплогенератору для повторного нагрева по трубам отдельной системы воздуховодов. Происходит циркуляция потоков, и её эффективность зависит от подбора оборудования, точного инженерного расчета, выбора топлива, температурного режима.

Циркуляция внутри системы воздушного отопления бывает естественной или принудительной. При естественной схеме движения теплый воздух, поднимаясь вверх, уступает место остывшему после прогрева помещений. Принудительную циркуляцию поддерживает вентилятор — создаваемое им давление заставляет воздух двигаться внутри воздуховодов.

Преимущества

Система воздушного отопления имеет ряд выгодных преимуществ. Рассмотрим основные из них:

Высокая эффективность

КПД такого устройства высокий, при этом максимально эффективно и быстро прогревается большая площадь помещений. Нагретый воздух равномерно распределяется по всем помещениям, что помогает легко поддерживать заданную температуру во всем доме.

Дополнительные функции

Например, в летний период превосходным решением станет воздушное отопление загородного дома, так как можно осуществлять вентилирование помещения, а при подключении кондиционера – кондиционирование.

При использовании дополнительных фильтров, увлажнителей, освежителей, отопление выполняет общие функции климатической системы, поддерживает комфорт в доме. Таким образом, в доме создается центр комплексной обработки воздуха, который, кроме обогрева, обрабатывает и очищает его.

Экономичность

Легко произвести полный расчет воздушного отопления и отапливаемой площади, затраты на 1 кубометр. Последующие эксплуатационные издержки незначительны. Поддержание нормального температурного режима без перегрева помещений выше 24°С заметно экономит топливо. Если сравнивать с водяным отоплением, то в данном случае энергозатраты ниже в 1,5 раза.

Самостоятельный монтаж

Вы можете провести воздушное отопление своими руками, что поможет вам сэкономить средства. Лучше всего делать это еще на этапе строительства. Монтаж системы воздушного отопления состоит из следующих этапов:

Проведение расчетов

Это один из самых сложных и долгих этапов, требующий знаний, навыков и тщательной работы. Вам необходимо учесть несколько важных факторов:

• рассчитать потери тепла отдельно для каждого помещения;
• выбрать тип воздухонагревателя и его мощность в зависимости от показателей потери тепла;
• на основе показателей мощности нагревателя рассчитать количество теплого воздуха;
• произвести аэродинамический расчет всей системы;
• рассчитать необходимый диаметр воздушных каналов.

Покупка оборудования

Начать следует с покупки самой главной части — теплогенератора. Выбирать его следует исходя из размеров отапливаемой площади и показателей расхода топлива.

Воздуховоды, врезки и дроссельные заслонки лучше приобрести на специальном предприятии, выпускающем вентиляционное оборудование.

Всё же остальное, а именно алюминиевый скотч, саморезы, монтажную ленту, утеплитель и т.д. вы найдете на любом стоительном рынке.

Особенности монтажа

В процессе монтажа этой системы обогрева сначала монтируют магистральный воздуховод. Обычно его делают из оцинкованной стали, после чего обклеивают фольгированным утеплителем толщиной около 3-5 мм.

После этого монтируется система более мелких воздуховодов, которые ответвляются от главного. Чтобы система легко регулировалась, в каждом подающем воздуховоде необходимо установить дроссельную заслонку.

В конце магистрального воздуховода лучше оставить участок длиной 50 см, в котором не будет врезки тонких воздуховодов. Так на всей длине устройства будет равномерное давление и в боковые ветви будут попадать одинаковые объемы воздуха.

За всем этим следует монтаж самого воздухонагревателя. В нем предусмотрены все посадочные отверстия для дополнительного оборудования (фильтры, кондиционер, стерилизатор воздуха) и система крепежей. Сборка комплекса займет не больше часа. Однако подключение всего этого оборудования потребует времени.

Из всего этого можно сделать вывод, что воздушное отопление коттеджа – это современный и эффективный вариант, который уже давно используется за границей и потихоньку внедряется в Российские дома.

Система отопления воздухом в частном доме

В районах, где холодные зимы, следует задуматься об отоплении еще на этапе проектирования. Сейчас будет предложен один из вариантов решения проблемы тепла в зимнее время года — воздушное отопление дома своими руками, которое является отличным способом прогрева помещений.

Эти системы позволяют нагревать и охлаждать кислород до необходимой температуры. Они также обладают массой преимуществ над стандартными типами отопления.

Плюсы этой технологии

Одним из важных плюсов является то, что помещения не обогреваются локально (печь, камин, батареи) в любом доме. Запотевшие окна, вздутые обои — об этом можно забыть, если в доме установлено воздушное отопление, так как помещение прогревается равномерно. Этот вид прогрева воздуха можно использовать и в больших помещениях.

Устройство подогрева воздуха

Еще одним преимуществом над другими – это отсутствие системы циркуляции переносчика тепла (горячая вода). Это позволяет избавиться от ряда проблем, которые могут возникнуть – прорыв трубы, нарушение герметичности (протекание), замену труб и многое другое, что может привести к нежелательному результату. Всего этого нельзя сказать о воздушном отоплении, так как оно абсолютно безопасно и не может нанести непоправимого вреда мебели, стенам и любого другого имущества.

Недостатки этого вида отопления

Еще один минус радиаторного отопления в том, что оно для нормальной работы должно постоянно быть включено, ведь при его отключении вода в трубах может замерзнуть. Это усложняет проходимость по трубам, мало того, когда вода становится льдом она расширяется, а это может привести к разрыву труб, а замена достаточно трудоемкая, и можно лишить себя тепла.

Этого нельзя сказать о воздушном. Его можно включать и выключать сколько вам угодно, и помещение будет быстро прогреваться. Особенно этот вид обогрева очень удобен для загородного дома, дачи, так как там мало кто живет круглый год, все ездят туда отдохнуть на короткий срок. И если было решено поехать зимой, то по приезде вы просто включите выключатель отопления, и уже через час дом станет теплым и уютным.

Типы воздушного прогрева воздуха

В мире существует масса типов воздушного отопления, рассмотрим, вкратце, каждый из них.

Прямоточная система

Эта система очень проста в исполнении и постройке. Суть заключается в том, что в подвальном помещении нагревают кислород, который впоследствии поднимается сквозь пол и нагревает стены. После чего он выходит благодаря отверстиям (находятся на крыше). Воздух в помещении нагревается с помощью горячего воздуха, проходящего через пол и стены.

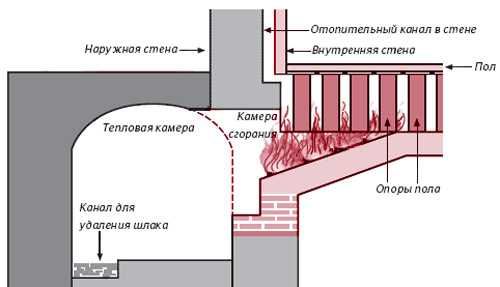

Римский гипокауст в работе

Этот способ прогрева воздуха был придуман очень много лет назад римлянами – они имеет название римский гипокауст. Достаточно энергозатратный, так как тепло тратится не только на обогрев дома, он также греет и улицу. Но в этом методе избежать затрат никак нельзя, так как именно благодаря разнице температур и получается тяга.

Рециркуляционная система

Появилась она в годы, когда в качестве топлива для отопления начали использовать природный газ. Использование более чистого топлива и новых технологий в сфере вентиляции и отопления (фильтры) позволили пускать нагретый воздух прямо внутрь помещения, тем самым получив цикл оборота воздуха в помещении.

Рециркуляционное воздушное отопление

Это происходит благодаря законам физики. Теплый воздух пытается подняться наверх (он легче), а холодный наоборот вниз (тяжелее), а остывший кислород заменяется теплом и опускается вниз, попадая в нагреватель.

Еще рециркуляционное воздушное обогревание называют гравитационным, так как прогон воздуха по зданию происходит лишь благодаря силам гравитации, и во время этого процесса не используют никакие дополнительные устройства.

Преимущества принудительной вентиляции

Бывают такие случаи, что архитектура здания не дает правильно циркулировать воздуху. Тогда в бой вступает принудительная вентиляция, которая засасывает холодный воздух и подает его в нагреватель. Это происходит благодаря вытяжным вентиляторам.

Этот вид обогрева наиболее экономичный из всех возможных. Он идеально подойдет для отопления нежилых помещений, но его лучше не применять к жилым домам. Это связано с тем, что воздух в здании гоняется один и тот же, и становится некачественным для человека. Конечно, с этим можно справиться поставив ионизатор и увлажнитель воздуха.

Но лучшим вариантом для дачи или загородного дома, это рециркуляционное отопление с притоком свежего воздуха. Используя этот вариант нагрева помещения, можно обойтись без дополнительного оборудования (ионизатор и др.), так как воздух будет периодически обновляться, наполняясь нужными элементами.

Схема циркуляции воздуха

Самостоятельная установка воздушного отопления

Если было решено сэкономить на мастерах, то можно быть уверенным в том, что можно самостоятельно провести воздушное обогревание у себя дома.

Самое основное в отопительной системе – это нагревательный прибор. С этой задачей отлично справится теплогенератор, который работает на природном газе. Марку стоит выбирать в зависимости от объема помещения, которое в дальнейшем будет им обслуживаться и от расхода топлива. Для качественного обогрева, лучше использовать и хорошее оборудование, но оно достаточно дорогостоящее.

Помимо «сердца» отопления дома, понадобятся следующие запчасти:

• Воздуховоды – трубы, которые будут переносить доставлять теплый воздух по всему зданию. Есть два основных типа: гибкие (более простые в установке) и жесткие (для них могут понадобиться дополнительные детали, такие, как отводы, тройники и другое). Также они изготавливаются из разных материалов, лучшим из которых является оцинкованная сталь.
• Специальные решетки.
• Алюминиевый или армированный скотч, который необходим для соединения воздуховодов (герметизирует).
• Специальные инструменты, предназначенные для работы с трубами, по которым будет идти теплый воздух.

Размещение вентиляционных труб

Наилучшим вариантом будет уже проведенные воздуховоды под воздушное отопление. Чтобы это сделать, нужно на этапе проектирования продумать, как будут проходить трубы по всему дому. Но если система будет устанавливаться в уже построенный дом, то скрыть все лишнее можно, используя известные всем строительные материалы (подвесные потолки, гипсокартон, натяжные потолки и прочее).

Если вы всерьез задумались о качественном обогреве вашего дома, то система воздушного отопления – это наиболее эффективный и современный способ сделать комфортным пребывание в доме в зимнее время года.

Монтаж воздушного отопления

Мастер-классы:

Организация воздушного обмена в частном доме Вентиляция в частном доме Монтаж вентиляции в частном доме Делаем вентиляцию в частном доме Делаем естественную вентиляцию в частном доме

Воздушное отопление частного загородного дома: принципы устройства, подбор оборудования и расчет

Продвинутые Америка и Европа давно уже благополучно отапливают свои жилища воздухом, в то время как в России при проектировании системы отопления чаще всего традиционно выбирается водяная. Тогда как решившись на воздушное отопление загородного дома можно получить 90% КПД, а от водяной системы – максимум 60%. Чем же еще так привлекательно отопление при помощи воздуха? Давайте разбираться.

Как работает такая система?

Отопление воздухом очень практично. Счастливые владельцы, обогревающие свои дома таким способом, отмечают неоспоримые преимущества:

• Абсолютная безопасность. Высокочувствительная автоматика четко контролирует все процессы. При малейшей угрозе утечки или другой опасности она моментально блокирует оборудование. Кроме того в системе отсутствуют наполненные теплоносителем трубы, следовательно в принципе невозможны их разрывы, подтекания и т.п. неприятности.
• Высокая скорость обогрева. На полное прогревание помещения уходит от 20 до 40 минут, даже если начальная температура в доме была отрицательной.
• Экономичность. Низкое энергопотребление, высокий КПД и отсутствие промежуточных теплоносителей делают воздушное отопление частного дома чрезвычайно выгодным.
• Надежность и долговечность. При условии грамотного проектирования, монтажа, регулярном обслуживании и необходимом ремонте система прослужит минимум 20 лет.
• Простота в эксплуатации. Автоматическое управление процессами запуска, остановки и сменой режимов позволяет без труда регулировать температуру в доме и одновременно страхует от возможных ошибок.
• Доступная стоимость установки и достаточно быстрый срок окупаемости вложений.
• Эстетичность. Отсутствие в помещении привычных батарей дает возможность устанавливать окна практически любого размера, освобождает пространство и открывает возможности для дизайнерских экспериментов.

Традиционно системы воздушного отопления предполагают использование теплогенератора. Нагнетаемый в теплообменник воздух прогревается до 45-60° и, двигаясь по воздуховодам, нагревает помещение. Остывший воздух через решетки в полу или по обратным воздуховодам возвращается в теплогенератор.

Основными частями теплогенератора являются теплообменник и направляющий воздух вентилятор

Разогрев воздуха можно осуществлять при помощи нескольких вариантов:

• тепловым насосом;
• газовой горелкой с использованием как баллонного, так и магистрального газа;
• горячей водой из централизованной котельной;
• дизельной горелкой.

Средний расход воздуха в системе – от 1 000 до 3 800 куб. м в час, давление при этом составляет 150 Па. В больших помещениях могут появляться потери тепла из длинных воздуховодов. В таких случаях стоит подумать об обустройстве нескольких теплогенераторов, которые работают без воздуховодов. По подсчетам специалистов длина основного воздуховода не должна быть более 30, а ответвлений – 15 м.

Использование системы исключительно для обогрева помещений несколько нерационально, поэтому чаще всего в устройство внедряется блок охлаждения воздуха, от которого отводится внешний блок кондиционирования. Таким образом система совмещает в себе отопление и кондиционирование, позволяя поддерживать комфортную температуру в доме в любое время года. Кроме того можно использовать дополнительное оборудование: увлажнитель и стерилизатор воздуха, создавая в комнатах уникальный здоровый микроклимат.

Обустроить воздушное отопление коттеджа можно при помощи:

• Естественной вентиляции. Самый простой вариант, когда воздух поднимается вследствие первоначального нагрева. В комнаты он попадает по воздуховодам, нагревает их и возвращается в теплообменник. Основные недостатки естественной вентиляции ярко проявляются в случае дополнительного поступления прохладного воздуха через двери или окна. В этом случае холодный воздух, которого оказывается больше, скапливается в нижней части помещения, создавая перекос температурного режима и мешая нормальному функционированию системы.
• Принудительной вентиляции. Циркуляция воздуха обеспечивается вентилятором, создающим давление в системе. Помещение прогревается намного быстрее в силу большей скорости перемещения воздуха. Так же в устройствах с принудительной вентиляцией легче регулировать температуру в комнатах. Небольшим недостатком конструкции может считаться шум, доносящийся из воздуховодов.

Правила подбора основного оборудования

Тепловые генераторы для систем воздушного отопления могут функционировать на разном топливе. Важно подобрать для своего дома наиболее подходящий по всем параметрам вариант. Это может быть жидкое или сжиженное топливо, природный газ. Производители предусмотрели возможные переходы с одного вида топлива на другой. Для этого будет достаточно всего лишь заменить горелку, как в случае с дизельным топливом и газом, или установить сменную насадку с другим диаметром проходных отверстий при переходе со сжиженного газа на природный.

Целостная система состоит из огромного количества составных частей, которые нужно правильно подобрать для корректной работы друг с другом (нажмите на изображение для увеличения)

Система, работающая на жидком топливе, потребует дополнительной установки фильтров, бака для хранения топлива и трубопровода к нему. Дополнительное оборудование потребуется и для установки, работающей на сжиженном газе. Если предполагается использование баллонов, нужно будет обустроить помещение для их хранения. Как вариант можно рассмотреть устройство резервуара для газа, вкопанного в землю, так называемого газгольдера. Только системы на природном газе не потребуют дополнительных устройств.

Воздуховоды так же могут быть разными:

• Круглые. Имеют небольшое аэродинамическое сопротивление, что несколько увеличивает общую эффективность системы. Скрепляются друг с другом при помощи хомутов и шпильки. Внутренний диаметр труб варьируется в пределах от 100 до 200 мм.
• Прямоугольные. Чаще всего их устанавливают в воздуховодах с большим сечением. Более гармонично вписываются в интерьер, поэтому им отдается предпочтение при обустройстве отопительных систем жилых домов.

Оба вида конструкций закрепляются к потолку с помощью анкеров. В случае если воздуховоды приходится прокладывать через неотапливаемые участки, во избежание теплопотерь их обязательно утепляют. При установке конструкций между перекрытиями монтируется особый металлический чехол, размером больше, чем воздухопровод. Обязательно осуществляют теплоизоляцию системы. На участках выхода воздуховода в помещение устанавливаются воздухораспределители, а так же воздухозаборные устройства.

Воздухораспределители и воздухозаборы обязательно устанавливаются на местах вывода воздуховодов в помещение

Как выполнить предварительный расчет?

На самом деле, самостоятельный расчет воздушного отопления произвести очень сложно. Часто это под силу только специалистам. В расчете определяются:

• тепловые потери по каждому помещению в отапливаемом доме;
• тип нагревателя и его мощность, которая должна быть сопоставима с величиной теплопотерь;
• необходимое количество прогретого воздуха с учетом мощности нагревателя;
• нужный диаметр воздушных каналов;
• потери напора в воздушной установке и т. д.

Правильным решением будет заказать пример расчета воздушного отопления дома у специалистов. Вероятно, что в результате инженеры предложат несколько вариантов, останется только выбрать из них наиболее приемлемый.

Отопление при помощи воздуха экономично, безопасно, чрезвычайно просто в использовании и при этом долговечно и надежно. Не удивительно, что оно завоевывает все большую популярность. Однако обустроить воздушное отопление своими руками достаточно сложно. Возможные ошибки могут привести к неприятным последствиям в виде сквозняка в комнатах, шума, перегрева оборудования и т.п. Тем, кто выбирает эту практичную систему, стоит обратиться за помощью к профессионалам. Грамотно спроектированная и качественно смонтированная система будет радовать теплом в доме не один десяток лет.

Воздушное отопление — это вообще-то древняя вещь. И не стоит говорить что, опять же, Европа с Америкой — впереди планеты всей. Потому что это не так! Ведь обычная русская печка — это тоже один из вариантов воздушного отопления! А сколько в России деревень, где до сих пор пользуются таким методом отопления? Таких — хватает! И да — такую печь я бы не отнес к экологичным. Все-таки при сжигании топлива — дров ли, газа ли — наносится вред нашей планете. Но воздушное отопление можно сделать и совершенно без вреда для природы. Ведь можно воспользоваться энергией солнца! Эта идея уже не такая и новая, и даже есть люди кто ее воплотил в жизнь!

Источники: http://x-teplo.ru/otoplenie/doma/vozdushnoe-chastnogo-doma.html, http://provozdyx.ru/chastnyj-dom/vozdusnoe-otoplenie-doma-svoimi-rukami, http://aqua-rmnt.com/otoplenie/alt_otoplenie/vozdushnoe-otoplenie-zagorodnogo-doma.html

teplosten24.ru

Воздушное отопление частного дома своими руками

Воздушное отопление своими руками

Система отопления частного дома может использовать различные виды энергии и базироваться на разных принципах действия. Наряду с электрическим и радиаторным обогревом, сегодня всё чаще встречается система обогрева жилья тёплым воздухом.

Если провести кратки й исторический экскурс, то воздушное отопление использовалось ещё во времена древнего Рима. Во время раскопок в Помпеях и других городах империи были найдены остатки централизованных систем отопления такого типа.

Потом этот способ был на долгое время забыт и к нему вернулись в средние века. Центральное отопление в средневековом Лондоне функционировало именно по такому принципу.

Московский Кремль в старые времена отапливался похожим образом – в подвале сжигались дрова, и тепло поднималось в верхние помещения по специальным каналам в стенах. Правда, теплопотери были весьма ощутимыми – большой процент энергии уходил на обогрев стен, грунта и окружающего пространства.

Сегодня человечество вновь обратилось к этому способу, взяв от древних изобретателей рациональное зерно и приправив современными знаниями в сфере отопления. Поэтому эта система вновь актуальна в наши дни. Всё чаще владельцы выбирают именно такой метод для обогрева частного дома.

Преимущества воздушного обогрева частного дома

Метод обогрева жилья при помощи воздуха, как и любой другой, имеет свои преимущества и недостатки. Среди его достоинств можно упомянуть следующие факторы:

• Такой способ обогрева частного дома не создаёт локализованных точек нагрева в помещении, поскольку нет точек обогрева.
• Высокий коэффициент полезного действия.
• Маленькая инерционность даёт возможность быстро нагревать помещение.
• Не происходит выпадение конденсата вследствие температурных перепадов. Поэтому нет запотевших стёкол и вздувшихся от сырости обоев на стенах.
• Равномерность нагрева позволяет применять такой способ на больших площадях.
• Нет сложной системы трубопроводов, нет агрессивного теплоносителя, опасности протечек и аварий.
• Воздушное отопление можно свободно включать и выключать в любое время года, в отличие от магистралей, где необходимо сливать теплоноситель и проделывать множество операций по запуску и остановке оборудования.
• Есть возможность изготовить оборудование и смонтировать его самостоятельно.

Среди недостатков воздушного метода можно упомянуть следующие:

• Монтаж возможен, как правило, на этапе строительства частного дома.
• В работающую систему сложно вносить усовершенствования и модифицировать её.
• Оборудование требует регулярного сервисного обслуживания.
• Необходим очень тщательный и грамотный расчёт всех элементов.
• Для улучшения микроклимата в помещениях желательно использовать средства увлажнения и ионизации.

Принцип действия и разновидности воздушного отопления

Действие воздушного метода основано на простом принципе. Генератор тепловой энергии нагревает воздушные массы, которые по специальным воздуховодам поднимаются вверх, нагревая помещения. Остывая, воздух опускается вниз к генератору тепла. Гравитационная система предусматривает естественное движение воздуха за счёт изменения его массы и плотности вследствие нагревания и остывания.

Однако, гравитационный способ неэффективен – любой сквозняк нарушает циркуляцию, что сказывается на обогреве помещений. При гравитационной циркуляции также следует учитывать то, что через несколько циклов воздух становится непригодным для дыхания – поэтому в чистом виде этот способ подходит лишь для обогрева нежилых помещений.

Для обогрева современного частного дома используется система принудительной циркуляции – движение воздушных масс обеспечивается работой вентиляторов. При этом обеспечивается поступление 25% свежего воздуха для того, чтобы микроклимат помещений был пригоден для нормального функционирования человеческого организма.

Самостоятельное изготовление системы отопления тёплым воздухом

Желающие сэкономить денежные средства, а также те, кто предпочитает все проблемы решать собственными силами, могут собрать для частного дома воздушное отопление своими руками.

Для начала система требует тщательного расчёта, в ходе которого определяются следующие характеристики:

• Тепловая мощность – от неё будет зависеть способность оборудования обогреть помещение заданного объёма.
• Скорость движения горячих воздушных масс.
• Уровень утечек тепла через стены, окна и двери.
• Размер воздуховодов.

В качестве генератора тепла можем использовать газовый теплогенератор, электронагреватель или твердотопливный котёл. Твердотопливный котёл должен быть такой конструкции, которая позволяет регулировать скорость сгорания топлива. Кроме того, он должен быть оборудован автоматическими средствами управления, а также системой автоматического управления. Мы размещаем его в подвальном помещении и ведём от него воздуховоды в помещения, где воздух на уровне пола выходит через вентиляционные решётки.

Практика показывает, что наилучшие аэродинамические свойства имеют круглые воздуховоды. Однако чаще применяют прямоугольные, поскольку их монтаж более прост.

В зависимости от особенностей здания, можно применять как жёсткие, так и гибкие каналы для воздуха. Элементы соединяются между собой при помощи алюминиевого скотча. Для того чтобы избежать теплопотерь, с наружной стороны оборачиваем воздуховоды теплоизоляцией.

Для того чтобы обеспечить комфортный микроклимат, необходимо оборудовать комнаты эффективной вентиляцией и средствами увлажнения и ионизации воздуха.

Система отопления при помощи тёплого воздуха ещё не может считаться достаточно распространённой и популярной. Однако её свойства говорят о том, что этот метод очень перспективен в силу удобства, экологичности и экономичности. Учитывая, что подобную установку несложно сделать в своём доме самостоятельно, можно с уверенностью сказать, что распространение и рост популярности данного метода – это только вопрос времени. Метод обогрева с помощью нагретого воздуха — многообещающее направление в сфере отопления и за ним будущее.

Система отопления частного дома может использовать различные виды энергии и базироваться на разных принципах действия. Наряду с электрическим и радиаторным обогревом, сегодня всё чаще встречается система обогрева жилья тёплым воздухом.…

• Двухтрубная система отопления в частном доме
• Расчет объема воды в системе отопления
• Паровое отопление своими руками
• Антифриз в систему отопления дома

Расчет и монтаж воздушного отопления для частного дома

Решение построить собственный загородный дом всегда сопровождается множественными трудностями и вопросами, ответы на которые знают только профессионалы. Но, со стремительным развитием технологий, благодаря наличию у каждого второго компьютера и интернета, получить подсказки, рекомендации, советы и даже подробные пошаговые инструкции на тему “как сделать что-то своими руками” стало проще простого. В данной статье будет раскрыта тема воздушного отопления, так как на сегодняшний день довольно большой процент людей стремится организовать отопление жилого здания именно таким методом.

Принцип работы теплогенератора для воздушного отопления

Воздушное отопление и его особенности

Современный человек постоянно стремится к чему-то новому и неизведанному — такова наша природа. И такие системы отопления, как твердотопливные (уголь, дрова и др.) и водяные, уже порядком поднадоели. На смену им, благодаря множественным преимуществам (о чем далее), пришло воздушное отопление, которое, как понятно из названия, отапливает помещение, используя нагретый генератором воздух. Эффективность, экономичность и продуктивность такой системы оправданна и доказана (об этом в преимуществах).

Виды систем воздушного отопления

Возможностей отапливать (охлаждать) помещения путем использования воздушного отопления существует несколько:

1. Гравитационная (или естественная) система — циркуляция воздуха происходит благодаря разного давления воздушным потокам, которые образуются при столкновении разных температур в помещении. То есть, теплый воздух просто вытесняет холодный, заполняя собой все помещение, а в результате и целый дом. Высокая эффективность такой конструкции объясняется расположением воздуховода, по которому идет теплый воздух (размещаются они под потолком). Таким образом холодный воздух вытесняется снизу.

Гравитационная система воздушного отопления

Подобная система считается наиболее популярной, так как не зависит от подачи электроэнергии, но она не настолько эффективна, так как больше напоминает систему вентиляции, нежели отопления.

2. Система с принудительной вентиляцией — основным рабочим органом является вентилятор с электроприводом, который и гоняет воздух. Нагревает его генератор до 40-60°С.

Система с принудительной вентиляцией

Переработанный воздух, перед тем как быть повторно использованным, очищается от пыли, микробов и запахов, обогащается кислородом и только тогда попадает в генератор, нагревается, поступает в помещения и все начинается сначала.

И первый, и второй вариант отопительной системы могут оборудоваться увлажнителями, которые будут собирать пыль и регулировать коэффициент влажности в отдельных помещениях и во всем доме.

Преимущества воздушного отопления частного дома

• Высокий уровень КПД (около 90%).
• Система свободна от труб, радиаторов и других передаточных элементов.
• Отличным вариантом отопительная система считается в местах, где влажность воздуха значительно превышает норму или привычный уровень — горячий воздух быстро и качественно просушивает отапливаемые помещения.
• В слишком жаркие летние дни система может обеспечить и прохладу, подавая в помещения охлажденный воздух.
• Может работать сообща с климатическим оборудованием, что в разы повысит эффективность создания идеального микроклимата в помещении.
• Также может “сотрудничать” с твердотопливной печью, благодаря наличию в системе вентиляторов.
• Очень важный момент — при таком отоплении не образуется конденсат (на окнах, стенах и др.), а такая среда совсем неблагоприятна для размножения микроорганизмов (плесень, грибок).
• Отопление помещений, как больших, так и столь маленьких, как кладовые, проходит равномерно.Удельная стоимость системы значительно ниже, чем её старые родственники.
• Воздух, поступающий из системы, не переносит в себе бактерии и вирусы, так как проходит через множественные фильтры и ионизаторы — отличный вариант для аллергиков.Одним из основных преимуществ можно назвать то, что воздушное отопление своими руками — задача пускай не легкая, но, все же, выполнимая.

Недостатки воздушного отопления частного дома

• Если вы купили загородный дом и какая-то система отопления в нем уже проложена, установить воздушное отопление, а тем более своими руками, уже никак не получится, ведь дом введен в эксплуатацию — механизм запущен. Если же в купленный вами дом уже установлена такая система, изменить её расположение в большинстве случаев будет невозможно.
• Как и любое оборудование, а особенно сложные системы, так и конструкция воздушного отопления требует периодического вмешательства специалиста — профессиональное обслуживание.
• Электричество — залог успешной работы системы, в каком-то смысле её сердце, так что она полностью зависит от него. При частых скачках напряжения желательно иметь резервный источник электропитания, чтобы не остаться без отопления или охлаждения помещения.

Расчет системы воздушного отопления для проектирования и монтажа своими руками

Расчет имеет огромное значение, если вы хотите чтобы система функционировала бесперебойно, эффективно и прослужила не один десяток лет. Из-за неграмотного планирования системы отопления вы можете потерпеть неудачу, что приведет к незапланированным расходам.

Итак, что может случится, если не уделить должного внимания подготовительному этапу:

• теплонагреватель может перегреться. Результат — поломка.
• нежданные вибрации, а вследствие и шум при работе системы. Результат — постоянный шум, который уже, скорее всего, не убрать.
• сквозняки. Результат — постоянные простуды, холод.

Параметры расчета

Во-первых, мощность воздухонагревателя. В зависимости от качества работы воздухонагревателя будет ясно, какой объем площади он сможет прогреть воздухом.

Во-вторых, скорость подачи. Чем быстрее будет происходить подача нагретого воздуха в предназначенные места, тем меньшими будут теплопотери.

В-третьих, диаметр воздуховодов. Данный показатель влияет на расчет аэродинамических характеристик системы в целом. Диаметр должен согласовываться со скоростью подачи, иначе воздух будет теряться в воздуховоде, в результате — теплопотери.

Монтаж системы воздушного отопления своими руками

Сперва вы приобретете все необходимое для установки системы: теплогенератор, воздуховоды, решетки, алюминиевый армированный скотч (герметик) или металлические (пластиковые) хомуты, монтажные крепежи, клей-герметик и другие инструменты для работы с оцинкованной сталью.

1. В первую очередь монтируется магистральный подающий воздуховод из вспененного фольгированного полиэтилена.
2. Далее от магистрального разводятся мелкие гибкие воздуховоды. В подающем вырезаются круглые отверстия, в которые вставляются врезки, закрепляются скотчем.
3. Продольные соединения укрепляются Н-профилем, угловые — элементами из ПВХ (садятся на клей с внутренней стороны, закрепляются степлером — снаружи).

Таким образом собираются воздуховоды, которые в дальнейшем крепятся под потолок и прячутся под подвесным потолком, например. Сделать такую конструкцию своими руками не сложно, важно знать все нюансы и трудности, с которыми вы можете столкнуться.

Если вы ещё не определились, какой тип отопления частного дома собираетесь выбрать, посмотрите следующее видео.

• Изготовление солнечного коллектора своими руками
• Устройство печного водяного отопления своими руками
• Установка батарей отопления своими руками
• Монтаж индукционного котла отопления своими руками

Как сделать воздушное отопление частного дома?

При строительстве или обустройстве собственного жилья очень важно выбрать оптимально подходящую систему обогрева. Присмотритесь внимательнее к такому варианту как воздушное отопление.

Воздушное отопление дома – система терморегуляции, при которой нагретый (или охлажденный) до нужной температуры воздух подается непосредственно во внутренние помещения дома. Такая система обладает рядом преимуществ перед традиционными радиаторными и печными системами отопления.

Преимущество воздушного отопления

Во-первых, зоны подогрева дома не локализованы вокруг печей и радиаторов, нет резких перепадов температуры. В доме, оснащенном воздушным отоплением, вы не увидите запотевших стекол, потеков влаги на стенах и вздувшихся обоев – следствия конденсации воды из воздуха, вызванного температурными перепадами. За счет равномерности нагрева воздуха воздушное отопление отлично подходит для помещений больших внутренних объемов – залов, цехов, складов и т.д.

Во-вторых, воздушное отопление не требует сложной системы циркуляции теплоносителя. При радиаторном отоплении теплоноситель (разогретая вода или масло) циркулирует под высоким давлением по комплексу трубопроводов и радиаторов. Горячий теплоноситель под давлением представляет собой чрезвычайно агрессивную среду, налагающую на элементы системы отопления высокие требования по сопротивлению коррозии, герметичности и т.п. Малейшее повреждение любого из элементов системы может привести к проникновению теплоносителя во внутренние помещения здания, что представляет серьезную опасность для безопасности людей и сохранности имущества. Воздушное отопление лишено этих недостатков.

Сравнение цен водяных и воздушных систем обогрева в расчете на 1 м2 площади

Кроме того, радиаторное отопление требует специальных мер по отключению в зимнее время: не слитый замерзший теплоноситель закупорит трубопроводы и радиаторы, что сделает эксплуатацию системы обогрева невозможной на длительное время. Вода же вообще имеет свойство «размерзаться» — расширяться при замерзании, что может привести к физическому разрушению всей системы обогрева. Воздушное же отопление напротив, можно просто включать и выключать в любое время года. Это свойство воздушного отопления незаменимо, например, для загородных коттеджей, куда зимой приезжают только на выходные, небольших частных гостиниц, принимающих постояльцев на время зимних праздников и т.п.

Немаловажным (а для кого то – наиболее важным) фактором является меньшая удельная стоимость систем воздушного обогрева.

Виды воздушного отопления

Использование горячего воздуха для обогрева помещений известно людям с древних, античных времен. Во время раскопок в «законсервированных» пеплом Везувия Помпеях были найдены стены и фундаменты зданий, конструкция которых недвусмысленно указывала на использование «гипокаустов» — древних систем централизованного воздушного отопления.

С падением Рима воздушное отопление было забыто в Европе на долгие века, как и многое другое, что составляло наследие Империи. Второе рождение централизованных отопительных систем произошло в 14-15 веках. Любопытно, что нагревание стен и пола теплым воздухом использовалось для отопления палат московского Кремля задолго до того, как о подобном способе отопления вспомнили в Западной Европе. Удивленные иноземные послы рассказывали о московской диковинке землякам, и некоторое время центральное воздушное отопление носило в Европе название… «русское отопление».

Массовое распространение воздушное отопление получило в Новое время, когда промышленная революция двинула большие массы людей в города. Именно такого типа было первое центральное отопление многоквартирных домов Лондона – тогдашней индустриальной столицы мира.

Прямоточная система обогрева

Принципиальное устройство первых систем воздушного отопления было достаточно простым. В нижней части здания, обычно в подвале, воздух нагревался посредством сжигания дров, древесного или каменного угля. Нагретый воздух самотеком поднимался вверх через полости в полу и стенах, и выходил наружу через специальные выводящие отверстия на крыше. Воздух внутри помещения нагревался опосредованно – от нагретых горячим воздухом пола и стен.

Схема устройства римского гипокауста

Эффективность подобной системы, получившей название прямоточной, была очень скромной, бо льшая часть энергии расходовалась на прогрев на всю глубину стен и пола, а также на «обогрев улицы» — через выводящие отверстия выбрасывался еще горячий воздух. Избежать этого было невозможно: именно разница температур в системе и снаружи создавала тягу, благодаря которой осуществлялось движение воздуха.

Рециркуляционная система обогрева

Революцию в воздушном отоплении произвело использование нового вида топлива – природного газа. Нагревание воздуха более чистым топливом вкупе с появлением совершенных воздушных фильтров, сделали возможным закачивание нагретого воздуха непосредственно внутрь помещения, создав, таким образом, замкнутый цикл оборота воздуха в помещении.

Нагретый с помощью газовых или электрических нагревателей воздух, поднимаясь по воздуховодам, подается в верхнюю часть здания. Отдавая тепло, воздух остывает и, постепенно замещаясь новыми массами нагретого воздуха, опускается вниз, снова попадая в нагреватель.

Рециркуляционная система воздушного отопления

Такая схема рециркуляционного отопления называется гравитационной, потому что циркуляция воздуха осуществляется без применения каких либо специальных устройств только благодаря силе тяжести.

Если конструкция здания препятствует свободному круговороту воздуха, применяют рециркуляционную схему с принудительной вентиляцией. Нагнетание горячего воздуха в помещения и отбор их в нагреватель в этом случае осуществляется с помощью специальных вентиляторов.

Обогрев здания с рециркуляцией воздуха – самый простой и недорогой вариант, который идеально подходит для использования в нежилых помещениях, цехах, складах. Дело в том, что многократный прогон воздуха через систему обогрева отрицательно сказывается на его качестве. Воздушное отопление частного дома или квартиры по рециркуляционной схеме требует дополнительных затрат на увлажнение и ионизацию воздуха.

Поэтому для обогрева жилых помещений чаще используют рециркуляцию с частичным притоком наружного воздуха. При такой схеме производится постепенный вывод «отработанного» воздуха наружу с постепенным замещением его свежим воздухом.

Рециркуляция с частичным притоком наружного воздуха

Существуют также различные комбинированные воздушно-водяные или воздушно-масляные схемы обогрева, которые применяются в основном для централизованного обогрева нескольких зданий. Теплоноситель разносит энергию из центральной котельной к зданиям, где мощный радиатор играет роль нагревательного элемента системы воздушного обогрева.

Воздушное отопление – сделай сам

В настоящее время существует достаточно фирм, готовых установить систему воздушного обогрева «под ключ», но при желании провести воздушное отопление дома своими руками вполне осуществимо.

Начать нужно с выбора «сердца» системы обогрева – нагревательного элемента. Чаще всего для отопления жилых помещений применяют газовые теплогенераторы. Выбор конкретной марки теплогенератора осуществляется в зависимости от площади отапливаемого помещения и расхода топлива. Рекомендуется обратить внимание на теплогенераторы производства стран Скандинавии. Хотя эти модели и не из дешевых, они отлично адаптированы к суровым северным реалиям.

Кроме самого теплогенератора вам понадобятся:

• Воздуховоды – специальные трубы, по которым будет циркулировать теплый воздух. Воздуховоды могут быть гибкими или жесткими. Если вы решили использовать жесткий воздуховод, вам обаятельно пригодятся отводы («кривые» части воздуховодов под девяносто или 45 градусов). Также придется запастись «тройниками» в количестве, зависящем от сложности системы циркуляции воздуха. Существуют разнообразные варианты материалов для изготовления воздуховодов, но наибольшее применение получили воздуховоды из оцинкованной стали.
• Решетки, через которые будет осуществляться подача и забор воздуха.
• Алюминиевый скотч для герметизации сочленений воздуховодов. Лучше использовать армированный скотч.
• Инструмент для работы с оцинкованной сталью и монтажный крепеж.

Различные виды воздуховодов

Лучше всего если воздушное отопление загородного дома планируется на этапе строительства. Тогда воздуховоды можно провести в стене в специальных нишах. Если система обогрева монтируется для готового дома, воздуховоды обычно скрывают подвесными потолками и фальшстенами.

Воздушный обогрев дома – перспективный и выгодный вариант обустройства жилища, на который мы рекомендуем вам обратить свое внимание. В любом случае, выбор за вами.

Источники: http://mynovostroika.ru/vozdushnoe_otoplenie_svoimi_rukami, http://normdom.ru/otoplenie/vozdushnoe-otoplenie-chastnogo-doma-svoimi-rukami.html, http://klivent.biz/otopleniye/vozdushnoe-otoplenie-doma.html

teplosten24.ru

преимущества, особенности, устройство, монтаж своими руками

Выбор системы отопления частного дома — важный вопрос, правильное решение которого обеспечивает комфортное проживание владельца дома и членов его семьи. Кроме того, оптимально подобранный вариант позволяет сэкономить определенную сумму денег и обеспечивает надежность функционирования, необходимую в условиях морозных зим. Рассмотрим один из малоиспользуемых, но вполне действенных типов обогрева дома — воздушное отопление.

Что представляет собой система воздушного отопления для частного дома

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Воздушное отопление частного дома производится путем подачи в помещения теплого воздуха. От него нагреваются все предметы интерьера, мебель, стены и перекрытия дома.

Создается комфортная и уютная обстановка для жильцов. В отличие от распространенных водяного и электрического видов обогрева, воздушное отопление имеет более быстрое действие, меньшую инерционность и может регулироваться намного точнее и оперативнее. Кроме того, подобные системы часто совмещаются с вентиляционными, позволяя фильтровать циркулирующий воздух и удалять из него частицы пыли и прочие ненужные взвеси.

Производить нагрев воздуха проще и менее затратно, чем греть теплоноситель в котле, расходуя топливо или электроэнергию, поэтому эффективность и экономичность воздушного отопления вполне могут конкурировать с любым другим способом. Подобные системы сильно недооценены и имеют большие перспективы.

Устройство

Система воздушного отопления нуждается в следующих компонентах:

• нагревательный прибор (теплогенератор). В этом качестве может быть использован калорифер любого типа, газовый нагреватель, электрический, солнечный коллектор и т.д.

• теплообменник, в котором производится непосредственный нагрев воздуха

• система воздуховодов, распределяющая теплый воздух по всем помещениям дома

• устройство управления, позволяющее регулировать режимы работы и температуру в доме

Схема работы обогревательной системы достаточно проста: холодный воздух пропускается через нагревательный прибор и получает от него тепловую энергию. По системе каналов он доставляется в жилые помещения и, смешиваясь с внутренним воздухом, создает там наиболее комфортную температуру. Излишки воздуха удаляются из помещений через проемы, неплотности и прочие отверстия.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Примечательно, что воздушное отопление частного дома не создает чрезмерный подпор давления, вызывающий хлопающие двери или сложности при открывании окон. Перепады давления достаточно малы и незаметны, никаких неприятных ощущений или трудностей они не вызывают.

Преимущества и недостатки

Система воздушного отопления частного дома имеет ряд преимуществ:

• высокая эффективность и скорость обогрева

• экономичность. Расходы на воздушное отопление намного ниже, чем при использовании альтернативных способов

• КПД такого способа самый высокий — до 93%

• передача тепловой энергии производится напрямую, а не через промежуточные устройства (трубы, радиаторы и т.п.)

• управление системой достаточно легко и позволяет организовать в каждой комнате свой температурный режим

• с конструктивной точки зрения монтаж оборудования представляет собой несложную задачу, поскольку не имеется высокого давления и нет нужды в исключительной герметичности воздушных каналов. Если в одном воздухопроводе появляется отверстие, никаких аварий не происходит, никто от этого не страдает

• оборудование имеет довольно большой срок службы — по утверждениям специалистов, 20-летний период функционирования для системы вполне доступен

• себестоимость системы низка

• возможность самостоятельного монтажа наивысшая из всех имеющихся вариантов

Наряду с достоинствами имеются и некоторые недостатки:

• необходимость качественного расчета системы. Все ошибки вызовут недостаточность обогрева, которая проявится в самое неудачное время — в зимние морозы, поэтому точность расчета должна быть соответствующей

• Имеется необходимость в обслуживании и очистке воздушных каналов от копоти, пыли и конденсата. Скопления посторонних наслоений уменьшают тягу и нарушают режим обогрева помещений

Знание всех плюсов и минусов позволяет исключить возможность ошибок при проектировании, монтаже и эксплуатации оборудования.

Виды

Существует две основные системы воздушного отопления:

Естественная циркуляция

Системы с естественной циркуляцией работают на принципе подъема горячего воздуха вверх. Поднимаясь, он вытесняет более холодные слои, постепенно прогревая все помещение. Для обеспечения функционирования такого метода необходимо наличие нагревателя в нижней точке дома (в подвале), образующего своеобразную подушку из нагретого воздуха, поднимающегося вверх и поступающего в помещения. Холодные массы поступают на замену поднимающимся горячим массам и все повторяется снова.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Эта методика хороша тем, что не создает многократной рециркуляции воздуха, накапливающего пыль, насыщаемого углекислотой и теряющего свое качество.

Принудительная циркуляция

Принудительная циркуляция дает возможность более точной, адресной регулировки поступающего в помещения потока. Движение воздушных масс обеспечивается вентилятором, который стабилизирует перемещение горячей струи, создает постоянное давление и расход воздуха. При этом, насыщенность такой системы оборудованием намного выше, кроме того, работа вентилятора зависит от наличия электроэнергии, а в случае перебоев, возможных в частных домах, обогрев помещений прекращается. Кроме того, вентиляторы, хоть и обладают большим ресурсом, сроком службы, иногда выходят из строя, что вынуждает владельца дома предусматривать альтернативный тип обогрева на случай возникновения неполадок основной системы.

Существуют разные виды теплогенераторов, по названию которых иногда классифицируют системы отопления, выделяя газовое, солнечное или электрическое воздушное отопление. Такая классификация представляется ошибочной, поскольку сама по себе система или принцип обогрева с изменением типа источника тепла не меняются.

Как производится расчет?

Расчет воздушного отопления включает в себя несколько шагов:

• определение теплопотерь помещений

• по величине потерь находится мощность теплогенератора

• количество воздуха, необходимое для подачи в помещения

• сечение воздуховодов

• давление и производительность вентилятора

Инженерами

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Проектирование воздушного отопления не простая задача. Для ее решения необходимо выяснить ряд факторов, самостоятельное определение которых может быть затруднено. Специалисты компании РСВ могут бесплатно сделать для вас предварительный проект по воздушному отоплению помещения на основе оборудования ГРЕЕРС.

Не являясь специалистом, правильно рассчитать воздушное отопление дома попросту невозможно. Необходимо знать методику расчета, которая имеет много вариантов, а самое главное — надо обладать соответствующим опытом, чтобы корректно подсчитать все потери и нужные мощности. Для этого наилучшим вариантом будет обратиться к специалисту. Только он, после тщательного обследования дома, материала стен, перекрытий, сопоставления объемов, прочих параметров помещений, сможет достаточно точно произвести необходимые расчеты.

Самостоятельно

Как вариант, можно использовать онлайн-калькулятор. Их много в сети на профильных ресурсах, где достаточно подставить свои данные по всем нужным параметрам, чтобы получить искомый результат. Такой способ расчета откровенно слаб, не может сравниться с расчетами специалиста, так как не все знают некоторые важные параметры дома. Тем не менее, способ существует, активно используется. Для большей точности, уверенности в качестве расчетов следует несколько раз продублировать их на других ресурсах, чтобы выбрать некое среднее значение из нескольких вариантов.

Критерии подбора оборудования

Выбор теплогенератора

Прежде всего, следует определиться с выбором теплогенератора. Его мощность известна из расчета, но каков его тип — это определяется по возможностям владельца дома, доступности топлива или ресурсов. При полном отсутствии каких-либо ресурсных поступлений выбирается либо котел на твердом топливе, либо газовый котел, работающий на привозном газе (в баллонах).

Наличие электроэнергии, подключения к системе ГВС или с газовой магистрали может изменить выбор на какой-либо другой. Обычно, основным критерием выбора при наличии нескольких вариантов служит наибольшая экономичность того или иного вида теплогенератора, его надежность, простота конструкции. Существуют конструкции котлов, способных работать на разных видах топлива. Для перехода с одного типа на другой требуется лишь поменять горелку, что весьма практично в условиях частного дома.

Оборудование

Выбор теплогенератора обуславливает подбор остального оборудования, соответствующего ему по мощности, производительности или пропускной способности. Тип котла определяет наличие, состав дополнительного оборудования для подачи или хранения топлива, регулировки режима горения. Здесь же выбирается наиболее удачная конструкция теплообменника, соответствующая по параметрам нагревателю. Большинство конструкций теплообменников основано на принципе действия калорифера — омывание или пропускание струи холодного воздуха сквозь близко расположенные нагретые элементы.

Воздуховоды

Выбор воздуховодов основан на их пропускной способности. Для частного дома хороши гибкие каналы, способные к установке в любых условиях, предоставляющие возможность замены при необходимости. Система каналов обычно заканчивается вентиляционными решетками.

Управление или выбор определенного режима может производиться вручную или с использованием автоматического управляющего устройства.

Порядок монтажа своими руками

Монтаж системы воздушного отопления частного дома заключается в установке и подключении нагревателя, теплообменника, системы каналов, транспортирующих горячий воздух в помещения. Для выполнения работ наиболее оптимальным временем станет этап строительства дома, когда все необходимые технологические отверстия могут быть сделаны без разрушения отделки или декора стен и перекрытий.

• Установка котла с теплообменником производится в специальном помещении, оборудованном по условиям эксплуатации оборудования.

• Подключение воздушных каналов производится по методу одного магистрального, проходящего по центральной оси дома, от которого елочкой расходятся каналы в помещения.

• Установка управляющего модуля производится в максимально удобном месте, чтобы не приходилось каждый раз спускаться в подвал или подниматься на чердак.

• Все соединения выполняются согласно требованиям оборудования, изложенным в паспортах, инструкциях.

Мнение эксперта

Инженер теплоснабжения и вентиляции РСВ

Федоров Максим Олегович

Важно! Пробный запуск системы производится при минимальном режиме нагрева, который постепенно увеличивается до нужного значения.

Полезное видео

Похожие статьи

rsvgroup.ru

Воздушное отопление частного дома своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Если вы еще не определились с выбором отопительной системы для своего дома, то стоит рассмотреть все варианты. Внимания заслуживает и воздушное отопление частного дома своими руками. Это не самый популярный вариант, но довольно эффективный. Для обогрева комнат не требуется трудоемкого обслуживания и использования радиаторов. При этом нагретые воздушные массы сразу поступают в помещение. Создавая проект, не забывайте учитывать, что при неправильной планировке может появиться нежелательный шум. Кроме того, стоит продумать установку воздуховодов, которые имеют значительный диаметр.

На схеме показан вариант подобной конструкции

Содержание статьи

Что такое воздушное отопление частного дома своими руками

Система воздушного отопления для частного дома предполагает применение воздуха как основного источника тепла. При этом потоки под воздействием вращения вентилятора подаются к теплообменнику. Воздух прогревается, а затем раздается по воздуховодам. Подобная конструкция объединяет в себе кондиционирование, отопление и вентиляцию.

Так работает конструкция с вентилируемой системой

Создавать проект воздушного отопления нужно на этапе возведения постройки. Для планировки выполняют следующие действия:

• рассчитывают тепловые потери;
• определяют необходимую мощность агрегата воздушного обогрева;
• выбирают нагревательную конструкцию и планируют размещение вентиляционных шахт;
• рассчитывают показатели аэродинамического сопротивления для определения потерь напора и окончательного выбора установки.

Необходимое оборудование для прогрева помещений

Полезная информация! Перемещение воздуха происходит за счет вентилятора воздухонагревателя. Часто монтируются вентиляционные решетки, через которые изменяется скорость, расход и направление воздушных масс.

Как функционирует система

В процессе монтажа воздушного отопления частного дома своими руками применяются два основных способа. Раньше в жилых зданиях использовались конструкции по аналогии с водяным отоплением. В данном случае в качестве теплоносителя применялся воздух. И нагретые металлические воздуховоды раздавали теплый воздух по комнатам.

Перемещение потоков горячего и холодного воздуха

Сейчас чаще применяется прямой нагрев, когда используются теплогенераторы (рекуператоры). Воздух с улицы нагревается в специальной смесительной камере от отработанного воздуха помещения, дополнительно подогреваясь ТЭНами (в сильные морозы просто необходимо) и по каналам перемещается в комнаты. Такой подход обеспечивает лучший КПД. Такая технология стала особенно востребованной благодаря объединению с установками кондиционирования и вентиляционными агрегатами.

Принцип работы рекуператора

Статья по теме:

Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Перед тем, как приступить к монтажу воздушного отопления загородного дома, нужно разобраться с его устройством. Основной элемент – это теплогенератор, включающий:

• горелку, которая бывает дизельной, газовой или комбинированной. Иногда используются агрегаты на пеллетном топливе;
• электрические приборы подходят для прогрева по месту;
• камера сгорания с теплообменником. В ней осуществляется нагрев воздуха от дымовых газов. Система воздуховодов включает жестяные короба, вентиляторы и трубы с решетками;
•  в современных конструкциях присутствует механизм автоматического регулирования основных параметров.

Теплогенератор в котельной

Полезная информация! С помощью современной воздушной отопительной конструкции можно обеспечить регулировку температуры по месту. При этом применяются локальные агрегаты в отдельных помещениях.

Положительные и отрицательные качества такого оборудования

Воздушное отопление частного дома своими руками имеет свои достоинства и недочеты. К плюсам можно отнести:

• высокую производительность;
• отсутствие радиаторов и трубопроводов;
• наличие современных автоматизированных систем контроля параметров;
• возможность мгновенно нагреть помещение.

Стоит знать и о таких минусах:

• установка системы возможна только на этапе строительства здания;
• потребляет значительное количество электроэнергии;
• после запуска не может усовершенствоваться.

Работа агрегата в двухэтажном здании

Полезная информация! Правильно направить воздушные массы помогут специальные вентиляторы. Установка такого приспособления выполняется под очагами.

Разновидности систем

Устройство такого отопления может иметь разные схемы циркуляции воздушных масс: гравитационную и принудительную.

Особенности устройства отопления в доме: воздушное отопление прямоточного типа

При организации обогрева своими силами стоит рассмотреть прямоточные конструкции принудительного типа. Они функционируют по следующему принципу: вентилятор прогоняет воздух через калорифер, после которого он, будучи нагретым, по системе воздуховодов раздается в каждое помещение, а затем выводится через систему вытяжной вентиляции или специальную шахту.

Принцип работы прямоточной установки

Рециркуляционная система

Более высокой производительностью и экономичностью отличается рециркуляционная система. Она функционирует следующим образом: воздух нагревается калорифером и подается во все помещения. При этом тепло отдается окружающему пространству, а остывший воздух по специальным рециркуляционным каналам снова направляется к калориферу.

Схема функционирования рециркуляционной установки

Можно ли сделать систему воздушного обогрева самостоятельно

Если требуется сконструировать установку воздушного отопления дома по канадской методике или другим способом, нужно запланировать схему под конкретное жилое здание. Предварительный план можно составить на бумаге. Не забывайте просчитать такие параметры, как теплопроизводительность установки, напор вентиляторов, аэродинамическое сопротивление, а также размеры воздуховодов и теплопотери дома.

Смонтированная установка

Полезный совет! Чтобы выбрать качественную модель теплогенератора, стоит проконсультироваться со специалистом. Все приборы лучше ставить в отдельном помещении.

Что понадобится

В начале выберите подходящую модель теплогенератора для воздушного отопления частного дома. Цену стоит узнать заранее. Стационарные установки имеют значительные габариты. Их задействуют для больших площадей. Также стационарные модели обладают изолированной камерой для сгорания и устанавливаются в отдельных помещениях. Такие приборы могут быть навесного или напольного типа.

Крепежные и соединительные элементы

Организовать систему можно с использованием тепловых насосов. Чтобы их установить потребуется дополнительное оборудование: вентиляторы, испарительный и конденсаторный блок, трубопроводы, воздуховоды и фитинги. Эти элементы необходимы при самостоятельном проведении монтажных работ.

Система с воздушным тепловым насосом

Статья по теме:

Тепловой насос для отопления дома. В этой статье рассмотрен тепловой насос для отопления дома, цены отдельных составляющих и общая стоимость реализации проекта.

Советы по проведению монтажных работ

Установка подобной отопительной системы выполняется по порядку. Сначала устанавливается воздухонагреватель с теплообменной камерой. От него выполняется разводка и крепление воздуховодов. Обязательно производится теплоизоляция каналов. Отводы делаются через гибкие рукава, которые устанавливаются в стене.

Воздушная конструкция для прогрева жилого и гаражного помещения

Важным элементом системы является источник тепла (котел, горелка или ТЭНы). Его подключение стоит доверить специалистам, либо выполнить самостоятельно, внимательно изучив инструкцию изготовителя. Установка выполняется в чулане или в подвале. Лучше, если дымоход будет иметь сэндвич-конструкцию. Теплообменник нужно соединить с воздуховодом, а под камерой сгорания установить вентилятор.

Смонтированная и теплоизолированная установка

Соорудить надежное устройство вам помогут следующие рекомендации:

• для изоляции мест соединения участков воздуховодов стоит использовать скотч из алюминия с дополнительным армированием;
• магистрали следует крепить к потолку. При этом используются хомуты;
• подачу теплых воздушных масс рекомендуется организовывать низко возле напольного покрытия;
• если присутствует кондиционер, для труб требуется дополнительная теплоизоляция. При использовании фитингов сложной формы и с коленами необходимо задействовать дополнительные заслонки;
• применение фильтрующих устройств для очищения воздуха приводит к улучшению качества воздуха.

Соблюдая технологию установки отопительного оборудования, можно обеспечить полноценный прогрев здания своими силами. Воздушное отопление поможет создать благоприятный микроклимат в помещении. Какой способ установки конструкции выбрать – решать вам.

Система воздушного отопления дома при помощи камина (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Воздушное отопление дома своими руками

В районах, где холодные зимы, следует задуматься об отоплении еще на этапе проектирования. Сейчас будет предложен один из вариантов решения проблемы тепла в зимнее время года — воздушное отопление дома своими руками, которое является отличным способом прогрева помещений.

Схема циркуляции

Эти системы позволяют нагревать и охлаждать кислород до необходимой температуры. Они также обладают массой преимуществ над стандартными типами отопления.

Плюсы этой технологии

Одним из важных плюсов является то, что помещения не обогреваются локально (печь, камин, батареи) в любом доме. Запотевшие окна, вздутые обои — об этом можно забыть, если в доме установлено воздушное отопление, так как помещение прогревается равномерно. Этот вид прогрева воздуха можно использовать и в больших помещениях.

Устройство подогрева воздуха

Еще одним преимуществом над другими – это отсутствие системы циркуляции переносчика тепла (горячая вода). Это позволяет избавиться от ряда проблем, которые могут возникнуть – прорыв трубы, нарушение герметичности (протекание), замену труб и многое другое, что может привести к нежелательному результату. Всего этого нельзя сказать о воздушном отоплении, так как оно абсолютно безопасно и не может нанести непоправимого вреда мебели, стенам и любого другого имущества.

Недостатки этого вида отопления

Еще один минус радиаторного отопления в том, что оно для нормальной работы должно постоянно быть включено, ведь при его отключении вода в трубах может замерзнуть. Это усложняет проходимость по трубам, мало того, когда вода становится льдом она расширяется, а это может привести к разрыву труб, а замена достаточно трудоемкая, и можно лишить себя тепла.

Этого нельзя сказать о воздушном. Его можно включать и выключать сколько вам угодно, и помещение будет быстро прогреваться. Особенно этот вид обогрева очень удобен для загородного дома, дачи, так как там мало кто живет круглый год, все ездят туда отдохнуть на короткий срок. И если было решено поехать зимой, то по приезде вы просто включите выключатель отопления, и уже через час дом станет теплым и уютным.

Типы воздушного прогрева воздуха

В мире существует масса типов воздушного отопления, рассмотрим, вкратце, каждый из них.

Прямоточная система

Эта система очень проста в исполнении и постройке. Суть заключается в том, что в подвальном помещении нагревают кислород, который впоследствии поднимается сквозь пол и нагревает стены. После чего он выходит благодаря отверстиям (находятся на крыше). Воздух в помещении нагревается с помощью горячего воздуха, проходящего через пол и стены.

Римский гипокауст в работе

Этот способ прогрева воздуха был придуман очень много лет назад римлянами – они имеет название римский гипокауст. Достаточно энергозатратный, так как тепло тратится не только на обогрев дома, он также греет и улицу. Но в этом методе избежать затрат никак нельзя, так как именно благодаря разнице температур и получается тяга.

Рециркуляционная система

Появилась она в годы, когда в качестве топлива для отопления начали использовать природный газ. Использование более чистого топлива и новых технологий в сфере вентиляции и отопления (фильтры) позволили пускать нагретый воздух прямо внутрь помещения, тем самым получив цикл оборота воздуха в помещении.

Рециркуляционное воздушное отопление

Это происходит благодаря законам физики. Теплый воздух пытается подняться наверх (он легче), а холодный наоборот вниз (тяжелее), а остывший кислород заменяется теплом и опускается вниз, попадая в нагреватель.

Еще рециркуляционное воздушное обогревание называют гравитационным, так как прогон воздуха по зданию происходит лишь благодаря силам гравитации, и во время этого процесса не используют никакие дополнительные устройства.

Преимущества принудительной вентиляции

Бывают такие случаи, что архитектура здания не дает правильно циркулировать воздуху. Тогда в бой вступает принудительная вентиляция, которая засасывает холодный воздух и подает его в нагреватель. Это происходит благодаря вытяжным вентиляторам.

Этот вид обогрева наиболее экономичный из всех возможных. Он идеально подойдет для отопления нежилых помещений, но его лучше не применять к жилым домам. Это связано с тем, что воздух в здании гоняется один и тот же, и становится некачественным для человека. Конечно, с этим можно справиться поставив ионизатор и увлажнитель воздуха.

Но лучшим вариантом для дачи или загородного дома, это рециркуляционное отопление с притоком свежего воздуха. Используя этот вариант нагрева помещения, можно обойтись без дополнительного оборудования (ионизатор и др.), так как воздух будет периодически обновляться, наполняясь нужными элементами.

Схема циркуляции воздуха

Самостоятельная установка воздушного отопления

Если было решено сэкономить на мастерах, то можно быть уверенным в том, что можно самостоятельно провести воздушное обогревание у себя дома.

Самое основное в отопительной системе – это нагревательный прибор. С этой задачей отлично справится теплогенератор, который работает на природном газе. Марку стоит выбирать в зависимости от объема помещения, которое в дальнейшем будет им обслуживаться и от расхода топлива. Для качественного обогрева, лучше использовать и хорошее оборудование, но оно достаточно дорогостоящее.

Помимо «сердца» отопления дома, понадобятся следующие запчасти:

• Воздуховоды – трубы, которые будут переносить доставлять теплый воздух по всему зданию. Есть два основных типа: гибкие (более простые в установке) и жесткие (для них могут понадобиться дополнительные детали, такие, как отводы, тройники и другое). Также они изготавливаются из разных материалов, лучшим из которых является оцинкованная сталь.
• Специальные решетки.
• Алюминиевый или армированный скотч, который необходим для соединения воздуховодов (герметизирует).
• Специальные инструменты, предназначенные для работы с трубами, по которым будет идти теплый воздух.

Размещение вентиляционных труб

Наилучшим вариантом будет уже проведенные воздуховоды под воздушное отопление. Чтобы это сделать, нужно на этапе проектирования продумать, как будут проходить трубы по всему дому. Но если система будет устанавливаться в уже построенный дом, то скрыть все лишнее можно, используя известные всем строительные материалы (подвесные потолки, гипсокартон, натяжные потолки и прочее).

Система труб

Если вы всерьез задумались о качественном обогреве вашего дома, то система воздушного отопления – это наиболее эффективный и современный способ сделать комфортным пребывание в доме в зимнее время года.

Монтаж воздушного отопления

provozdyx.ru

---

•
  Генератор нно
•
  В какой воде запаривать веник
•
  Как сделать солнечную батарею в домашних условиях своими руками
•
  Утепление потолка в доме с холодной крышей пенопластом
•
  Гидроизоляционные смеси для подвала
•
  Раствор для кладки печи из кирпича пропорции
•
  Декоративный огород дизайн грядок
•
  Баня каркасная 6 на 3
•
  Топливная водородная ячейка
•
  Сливное отверстие
•
  Дом с баней одноэтажный
