Отопление дома твердотопливным и электрическим котлом — как сделать. Параллельное подключение электрокотла и твердотопливного котла

Электрический и твердотопливный: комбинированные котлы отопления

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.

Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Содержание статьи:

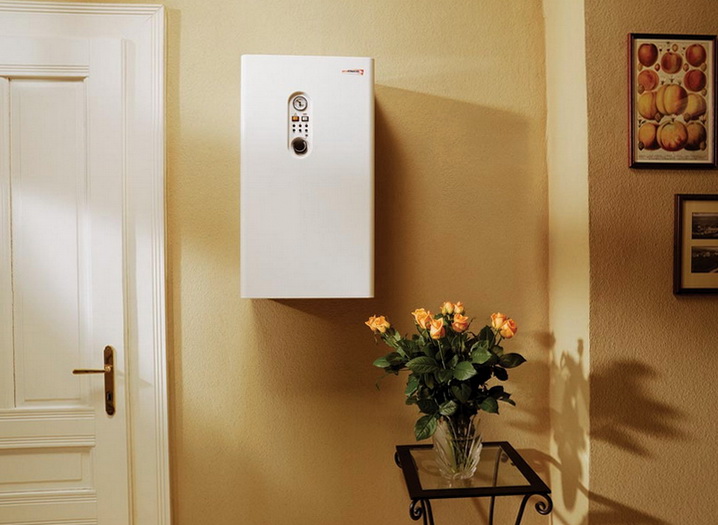

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

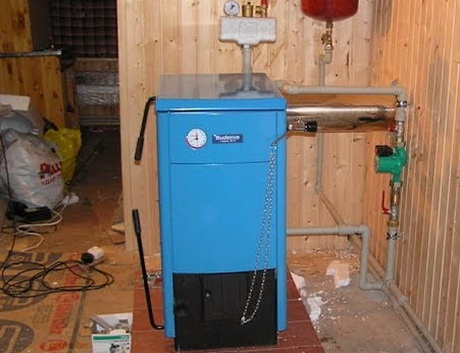

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

отопительные радиаторы — требуют 30 кВт;
система отопления «теплый пол» — до 15 кВт;
накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Электрический котел, работая вместе с теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50 0С.

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена очередной партией дров или угля.

После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:

прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.

Однако, у данной техники есть и недостатки.

Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

Важно! При монтаже оборудования необходимо учесть потенциал домашней электропроводки, которая может не быть рассчитана на мощность монтируемого оборудования. Наличие автоматов защиты малого ампеража приведет к постоянным перебоям с электричеством в доме. Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.

В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:

оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
основной нагревательный агрегат оснащается трехходовым клапаном;
для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

znatoktepla.ru

Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка. Твердотопливный котел отличается дешевизной и мощностью Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

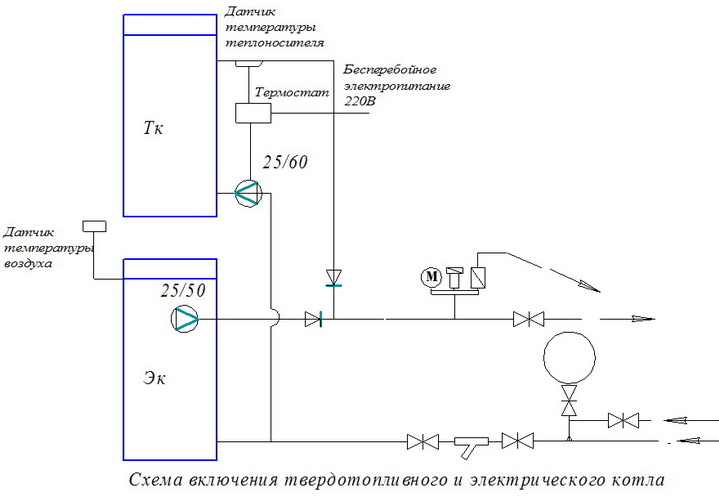

Схема отопления дома твердотопливным теплогенератором и электрическим

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Электрический котел удобен в эксплуатации

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

teplodom1.ru

подключение и схема обвязки твердотопливного котла с электрокотлом

Перед домовладельцами, которые отапливают свое жилище твердым топливом, всегда стоит проблема остывания воды в батареях после того, как дрова в топке котла прогорели. Ведь не всегда есть возможность произвести новую загрузку, например, ночью или в случае отъезда. Тогда дом может основательно остыть, а при некоторых обстоятельствах размораживаются трубы. Один из вариантов эту проблему решить – ставить комбинированные котлы для отопления на дровах и электричестве.

Обвязка двух котлов

Конструкция и принцип действия комбинированных котлов

Конструкция комбинированной установки отличается от классической твердотопливной введением в резервуар агрегата электрического ТЭНа или группы таких нагревателей, которые в сумме дают необходимую тепловую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом элементов в зависимости от температуры теплоносителя.

Котел на дровах и электричестве

Принцип действия, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат основным видом топлива, на нем агрегат работает постоянно.

Если древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В идеальном случае это происходит еще до того, как топка окончательно потухла, ведь температура воды начнет снижаться раньше.

Дальше теплоноситель в системе отопления нагревается исключительно электричеством, пока в камеру сгорания не загрузят новую порцию топлива. После ее прогрева блок управления отключит ТЭНы и котел снова полностью перейдет на дрова.

Преимущества и недостатки

Системы отопления, работающие с котлами для отопления на дровах и электричестве, обладают значительными достоинствами:

Главное преимущество – исключено остывание теплоносителя и всего здания. Самый лучший вариант для тех, кто превыше всего ценит комфорт или у кого в доме есть маленькие дети. Актуален такой котел и в районах с суровым климатом либо слабым утеплением стен дома. В обоих случаях без второго источника энергии температура в помещениях будет падать очень быстро.
Работа такого источника тепла более экологична, так как выбросов вредных веществ в атмосферу значительно меньше, чем у прочих твердотопливных установок.
При первом и последующих розжигах топки на ее стенках не образуется конденсат, поскольку первый нагрев водяной рубашки идет совместно от дров и электронагревателей, а при последующих теплоноситель не остывает. Конденсат появляется на стенках, когда в котел поступает холодная вода из системы. Он вредит работе котла, так как смешивается с золой и оседает на поверхностях камеры в виде черного налета, который очень трудно удалить.

Котельная с двумя котлами

Как и любые универсальные изделия, комбинированные отопительные котлы на твердом топливе и электричестве имеют свои недостатки:

Могут применяться в определенных условиях, а именно: при надежном электроснабжении и достаточной мощности ввода электричества. Без соблюдения этих требований покупка такого аппарата теряет смысл. Перед приобретением стоит убедиться в том, что лимита электричества, отведенного вам энергетической компанией, достаточно для работы установки. Определить потребляемую электрическую мощность просто — она равна тепловой.
Универсальные твердотопливные котлы с электротеном имеют КПД на 2—5% ниже, чем у классических собратьев, это обусловлено конструктивными особенностями всех гибридных установок.
Стоимость изделия выше по причине добавления в него новых узлов и деталей, что вполне закономерно.

Совместная работа электрического и твердотопливного котла

Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на твердое топливо, то проблема остывания теплоносителя уже решена изначально. Здесь важно, чтобы правильно была выполнена обвязка твердотопливного котла и электрокотла. Первый должен функционировать как основной источник тепла, работающий постоянно. Второй агрегат будет служить ему подстраховкой на случай затухания топки или отключения с целью вычистить камеру и дымогарные трубы.

Большинство современных электрических отопительных установок комплектуются встроенными циркуляционными насосами. Если же таковой отсутствует, его придется купить и установить в трубопровод обратной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно увидеть ниже.

Схема комбинированного котла

Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов обратной воды в каждый котел сразу после насоса рекомендуется установить обратный клапан. Это нужно для предотвращения циркуляции воды между агрегатами, а в случае аварии трубопровода не позволит опорожниться водяной рубашке. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.

Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ⁰С, а электрической – на 40 ⁰С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Подключение электрокотла к твердотопливному котлу

В этом случае работа всей топочной будет более экономичной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать тепловой аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется задействовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и обратном трубопроводах теплоносителя. Это позволит постоянно использовать один насос для циркуляции, а не два.

Использование котлов длительного горения

Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.

Заключение

Приобретение источника тепла для дома нужно рассматривать в каждом случае индивидуально. В недавно построенном доме, в котором еще нет отопителя, можно задуматься о покупке гибридной установки дров с электричеством. Если же имеется электроустановка для обогрева дома, то можно в качестве основного источника использовать котлы отопления на дровах, а существующий агрегат будет служить подстраховкой.

cotlix.com

Твердотопливный и электрический котел в одной системе

Эффективность отопительного оборудования в большой мере зависит от того, насколько точно были сформулированы требования при его выборе. Современный уровень теплотехники, в частности комбинирование различных систем в одном аппарате, позволяет не ограничивать ее использование решением одной единственной задачи. Примером может служить твердотопливный-электрический котел, применяемый для обогрева жилых помещений средней площади.

Конструктивные особенности и функционал

Нагревание воды в котле может происходить посредством одного из двух ресурсов. Камера сгорания для твердого топлива – дров, древесных опилок, угля, торфяных брикетов и другого – является основой механизма. Водяной контур твердотопливного котла расположен сверху или вокруг топки и нагревается непосредственно от нее. Образовавшаяся в процессе горения зола в большинстве моделей ссыпается через керамическую или чугунную колосниковую решетку в выдвигаемый, легко очищаемый зольник.

Рис. 1 Устройство электро-дровяного котла

В теплообменник вставлен трубчатый электронагреватель (ТЭН), обеспечивающий подогрев от сети. Специальный механизм самостоятельно включает его при снижении теплоотдачи камеры сгорания и температуры воды, что обеспечивает частичную автоматизацию работы котла. С помощью автоматики, управление которой выведено на переднюю панель, можно также устанавливать режимы с разной температурой и мощностью.

Комбинированная конструкция твердотопливного и электрического типа объясняет круг применения котла:

При отсутствии газификации и потенциала подключения иной системы отопления.
В условиях постоянных перебоев в подаче электроэнергии.
Для экономии средств ввиду дешевизны твердого топлива, возможности сочетать и регулировать расход ресурсов при высокой стоимости или двухтарифной оплате электричества.
Как временная альтернатива газовому нагревателю, когда тепло уже требуется, а газ еще не проведен.

Рис. 2 Котел Купер 15 кВт на дровах, угле с ТЭНом на 6 кВт ОК-15 Теплодар

Достоинства и недостатки

Основными преимуществами систем отопления с использованием твердотопливных котлов с возможностью электрического нагрева являются:

независимая работа на разных видах топлива – когда заканчивается один, котел легко переключается на альтернативный и продолжает работать;
регулирование температуры в водяном контуре и, соответственно, в доме с помощью пульта управления ТЭНом;
наличие дополнительных выходов и узлов, позволяющих подключить несколько независимых отопительных систем – дома, гаража, бани, теплого пола т.п., а также расширительный бак;
высокую прочность и долгий срок службы аппарата обеспечивают чугун или жаропрочная сталь – материалы, из которых изготавливаются твердотопливные котлы;
топливо производится из исключительно природного, экологически безопасного сырья, не токсично, сохраняет здоровую атмосферу в доме;
невысокая стоимость и распространенность оборудования.

Основные недостатки комбинированных котлов относятся к их печной составляющей и заключаются в трудозатратах при эксплуатации.

Остальные нюансы касаются в целом водонагревательных систем отопления:

ручной режим загрузки твердых топливных ресурсов;
необходимость регулярного очищения от золы, профилактической чистки дымохода;
периодическая заливка теплоносителя в систему, контроль работы клапанов;
давления в трубах, образуемого в твердотопливном котле, как при горении, так и при электрическом подключении, недостаточно для нескольких этажей, не желательно использовать его для согревания объектов свыше 250 м2.

Типы отопительных систем на двух видах ресурсов

Использование твердотопливного котла с электрическим ТЭНом, который изначально встроен в агрегат или имеет вход для его монтажа, избавляет владельца от многих проблем с установкой комбинированного оборудования, подключением его к системе радиаторов. В некоторых случаях облегчает эксплуатацию.

Рис. 3 Твердотопливный котел с ТЭНом

Когда к действующей схеме моноресурсного отопления требуется добавить элементы, работающие на другом виде топлива, подключают твердотопливный и электрический котел в одной системе. Взаимная увязка двух агрегатов требует определенных навыков. Зато раздельное положение позволяет установить между ними дополнительный аккумулятор тепла, который поможет рациональнее использовать энергию нагревателя на твердом топливе и реже включать электрический теплогенератор.

Отопительные котлы, работающие на двух ресурсах, выпускаются со стандартной топкой или конструкцией длительного горения, которая включает два топочных отделения – основное для дров и камеру дожига. Твердое топливо в таких аппаратах прогорает гораздо медленнее, так как к нему механически ограничена подача воздуха. Во вторую камеру попадает пиролизный газ, выделяемый в первой. Он также сгорает, выделяя тепло. Такой тип твердотопливных котлов обеспечивает в разы больший период работы без добавления топлива по сравнению с обычным.

Рис. 4 Котел "Сибирь" на твердом топливе + тэн

Существуют и другие различия в устройстве рассматриваемых систем. Некоторые предусматривают возможность установки пеллетной или газовой горелки и смену источника нагрева. Комбинированные или отдельные электрические котлы иногда работают от сети 380V, с проведением которой могут возникнуть сложности.

Тяжесть конструкции и нормы безопасности не позволяют вешать твердотопливный котел на стену, поэтому они бывают только напольного типа.

Нюансы установки и эксплуатации

Монтаж твердотопливного котла, его подключение к инженерным сетям и системе нагрева помещения рекомендуется доверить специалистам.

Степень пожаробезопасности агрегата зависит от того, насколько профессионально он установлен:

Вокруг котла должно быть открытое пространство – от 50 см с трех сторон и от 120 см со стороны топки. Ничто не должно экранировать дверцу камеры сгорания.
До потолка не менее 2,5 м – от этого зависит высота дымохода. Если она окажется недостаточной, не будет обеспечена нужная тяга для очищения от дыма и иных продуктов сгорания.
Твердотопливные котлы устанавливаются на поддон из бетона, стали, кирпича, иного несгораемого материала. Он должен быть абсолютно ровным и больше по размерам, чем сам агрегат.
Подключение в электрической сети подразумевает заземление.

Общие требования к месту размещения гласят, что оно должно быть хорошо вентилируемым, по площади не менее 7 м2. Размещать котел ввиду его повышенной опасности для детей лучше в отдельном, возможно подсобном помещении. Опасно хранить топливо или размещать вещи для сушки вблизи котла, особенно оставлять их без присмотра.

Рис. 5 Твердотопливный котел СТУДЕНТ ГИДРАВЛИК + ТЭН на 9 кВт (Термофор) 16 кВт

Регулярная профилактика включает контроль уровня воды в отопительной системе, чистку фильтров и дымохода от продуктов горения и других загрязнений минимум раз в год. Если твердотопливный котел с электрическим элементом долгое время не использовался, он нуждается во внеочередном осмотре до запуска. Для работ по механической или химической чистке трубы дымохода, производимых на крыше, рекомендуется вызвать специалистов.

Способы повышения эффективности работы системы

Большинство комбинированных отопительных механизмов предусматривают и обеспечение горячим водоснабжением. Однако в некоторых моделях отсутствует возможность нагревать бойлер посредством сжигания твердого топлива, только с помощью электричества. Приобретение оборудования с двойным типом нагрева воды для пользования позволит использовать данную функцию без ограничений.
Подключение к котлу теплового аккумулятора, который накапливает избыточное тепло на пиках горения в теплоемком материале, и направляет его в трубы отопления по окончании топки. Это повышает теплоотдачу и снижает затраты топлива.
В отопительных водонагревательных системах, включая твердотопливные котлы с электрическим подключением, можно использовать антифриз в качестве теплоносителя. Это целесообразно в северных районах или при сезонной эксплуатации, когда отопление долгое время не используется, вода может замерзнуть в трубах и разорвать их.
Поскольку КПД отопления посредством сжигания древесного топлива очень высок, в начале процесса стоит использовать этот тип работы котла. После того, как станет тепло, можно включить электрический ТЭН, который будет поддерживать необходимую температуру. Это гарантирует не только экономию, но и быстрый нагрев помещения при необходимости.

Надо отметить, что при всех возможностях комбинирования ресурсов и разнице сроков достижения максимальной теплоотдачи, которые предусматривают твердотопливные котлы с электрическими нагревателями в одной системе, их современная конструкция гарантирует одинаково эффективную работу на любом виде источника тепловой энергии.

Статьи по теме:

Котлы для отопления на дровах и электричестве

Отопительный комбинированный котел отопления

kotlomaniya.ru

Подключение электрокотла к системе отопления: инструкция

Содержание:

1. Особенности покупки и установки электрокотлов 2. Особенности подключения электрокотла к сети 3. Завершение монтажа отопительной системы 4. Подключение электрокотла к ТТ котлу

Из всех современных способов обустройства отопительной системы в жилом доме, наиболее эффективным, экологичным и безопасным специалисты считают обогрев с использованием электрического оборудования. Правильное подключение электрокотла к системе отопления является важным этапом монтажных работ.

Электрические нагревательные приборы имеют высокий КПД, что позволяет обеспечивать в любом помещении оптимальный температурный режим. Большинство моделей котлов, представленных на отечественном рынке, производители оснащают контрольными и регулировочными приборами. Благодаря этим устройствам, отопительное оборудование функционирует в оптимальном рабочем режиме, что позволяет значительно снизить потребление энергоносителей.

Электрокотлы для систем обогрева зданий не имеют деталей, механически воздействующих друг на друга. По этой причине риск поломки приборов значительно снижается. Схема подключения электрического котла отопления отличается от способов установки нагревательных устройств, работающих на других видах топлива.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент - монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Особенности подключения электрокотла к сети

Выполняя подключение электрокотла к электросети, следует делать медную проводку. В заводской инструкции по установке прибора, которая прилагается к нему, содержится информация о рекомендуемом сечении провода (прочитайте также: "Подключение котла к системе отопления - делаем правильно").
Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу. Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6.
При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают.
Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения. Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.
Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.

Завершение монтажа отопительной системы

На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;
трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;
на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;
перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;
после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

После завершения монтажа электрокотла и радиаторов отопления, требуется проверить работоспособность датчиков, контролирующих и регулирующих состояние элементов отопительной конструкции.

Особенности системы отопления, детальное видео:

Подключение электрокотла к ТТ котлу

При необходимости обеспечить теплоснабжение загородного дома, специалисты считают, что наиболее надежным и выгодным способом является подключение электрокотла к твердотопливному котлу. Прибор, работающий, например, на дровах будет резервным энергонезависимым источником тепла. Чаще всего конструкцию электрический + твердотопливный котел монтируют в домах, площадь которых составляет от 100 до 200 «квадратов», когда в населенном пункте отсутствует магистральный газопровод. Главное, чтобы к зданию была подведена необходимая электрическая мощность. Такая комбинация нагревательного оборудования выгодна тем, что цена на электрический и ТТ неавтоматизированный котел класса эконом в несколько раз ниже, чем стоимость устройства, работающего на жидком топливе. В случае поломки электрического генератора тепла до приезда ремонтной бригады дом можно отапливать, к примеру, дровами. Читайте также: "Подключение твердотопливного котла к закрытой системе отопления".

teplospec.com

Можно ли установить электрокотел совместно с дровяным котлом

можно ли установить электрокотел мощностью 2-3 квт. напряжением 220в совместно с дровяным котлом, для поддержания тепла после протопки дровяным котлом. система заполнена этинольглюколем. площадь обогрева 50 кв.м.

Можно, если электрическая сеть рассчитана на подобную нагрузку. Впрочем, 3 кВт — это не так уж много, чуть помощнее хорошей электрической духовки или пары масляных обогревателей. Что касается документов: если мощность электрокотла не будет превышать 6 кВт и общую выделенную на дом, согласовывать установку, скорее всего, не понадобится. В большинстве регионов для такого прибора не нужно получать разрешение, но лучше бы вам уточнить этот вопрос в местном РЭС.

совмещение твердотопливного и электрического котлов

Схема совмещения твердотопливного и электрического котлов в простой открытой однотрубной системе отопления. Такая система при правильном расчёте диаметров труб и соблюдении необходимых уклонов может работать не только как циркуляционная, но и как гравитационная

Если в вашем доме установлен однотарифный счётчик, рекомендуем поменять его на двухтарифный, оформив замену соответствующим образом. С 23.00 до 7.00 в рабочие дни и круглосуточно в выходные электроэнергия будет обходиться вам в среднем в 1,7 раза дешевле, точная цифра зависит от региона. Если у вас циркуляционная система отопления — есть смысл рассмотреть возможность установки теплоаккумулятора. Правда, стоит он не так уж дёшево и целесообразность приобретения при котле в 2-3 кВт нужно просчитывать с калькулятором в руках. Возможно, экономически оправданным окажется сочетание электрокотла помощнее (5 кВт, если выдержит электросеть) и теплоаккумулятора достаточного объёма. В этом случае вы сможете запасти на день побольше относительно дешёвого «ночного» тепла. Не помешает аккумулятор тепла и твердотопливному котлу, сгладит неравномерность теплогенерации от сгорания дров или угля. Если вас заинтересует эта тема, вот онлайн-калькулятор для расчёта параметров теплоаккумулятора: http://www.ktto.com.ua/calculation/bat.

Схема более совершенной закрытой циркуляционной системы отопления с твердотопливным и электрическим котлами, теплоаккумулятором и гидравлической стрелкой, уравновешивающей взаимовлияние различных контуров

В этом видеоролике на конкретном примере показано, как правильно объединить дровяной и электрический котёл, обеспечив в доме высокий тепловой комфорт

teploguru.ru

Котлы для отопления на дровах и электричестве: подключение и схема обвязки твердотопливного котла с электрокотлом

Котлы для отопления на дровах и электричестве

Содержание:

Конструкция и принцип действия комбинированных котлов

Преимущества и недостатки

Главное преимущество – исключено остывание теплоносителя и всего здания. Самый лучший вариант для тех, кто превыше всего ценит комфорт или у кого в доме есть маленькие дети. Актуален такой котел и в районах с суровым климатом либо слабым утеплением стен дома. В обоих случаях без второго источника энергии температура в помещениях будет падать очень быстро.
Работа такого источника тепла более экологична, так как выбросов вредных веществ в атмосферу значительно меньше, чем у прочих твердотопливных установок.
При первом и последующих розжигах топки на ее стенках не образуется конденсат, поскольку первый нагрев водяной рубашки идет совместно от дров и электронагревателей, а при последующих теплоноситель не остывает. Конденсат появляется на стенках, когда в котел поступает холодная вода из системы. Он вредит работе котла, так как смешивается с золой и оседает на поверхностях камеры в виде черного налета, который очень трудно удалить.

Могут применяться в определенных условиях, а именно: при надежном электроснабжении и достаточной мощности ввода электричества. Без соблюдения этих требований покупка такого аппарата теряет смысл. Перед приобретением стоит убедиться в том, что лимита электричества, отведенного вам энергетической компанией, достаточно для работы установки. Определить потребляемую электрическую мощность просто — она равна тепловой.
Универсальные твердотопливные котлы с электротеном имеют КПД на 2—5% ниже, чем у классических собратьев, это обусловлено конструктивными особенностями всех гибридных установок.
Стоимость изделия выше по причине добавления в него новых узлов и деталей, что вполне закономерно.

Совместная работа электрического и твердотопливного котла

Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ?С, а электрической – на 40 ?С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Использование котлов длительного горения

Заключение

По материалам сайта: http://cotlix.com

fix-builder.ru
