Простейшая отопительная печь из кирпича своими руками

На данный момент печь является довольно востребованным элементом интерьера. Огромное количество будущих новоселов, а также тех, кто предпринимает те или иные шаги по ремонту своего дома, предпочитают украшать гостиную печкой. Это, естественно, не та печь, которая должна постоянно топиться для того, чтобы обогреть весь дом, но все же многие прибегают не только к возведению муляжа в своей квартире, но и к проведению всех необходимых для этого коммуникаций. Ведь ничего не может быть надежнее, чем установленная своими руками настоящая котельная. Вы не будете зависеть ни от поставок природного газа, ни от подачи электроэнергии.

Кирпичная отопительная печь подойдет даже для самых отдаленных населенных пунктов, возвести её возможно своими руками.

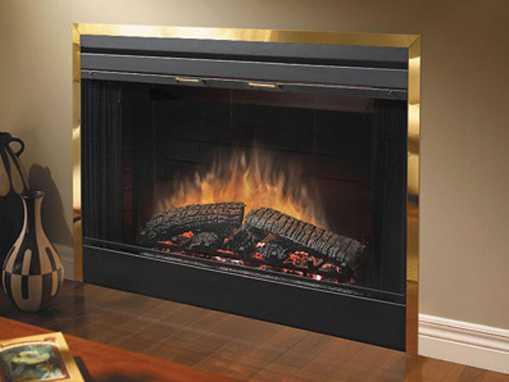

Но существует и такой вариант, как установка электрической печи (камина). В таком случае и тепло, и горящие дрова являются результатом воплощения чьей-то гениальной мысли. Что же касается настоящего отопления, то печь для этих целей может быть выложена только в загородном доме, на даче, довольно часто ее можно встретить в гаражах или же (где без печки практически невозможно обойтись) в банях.

Основные варианты отопления

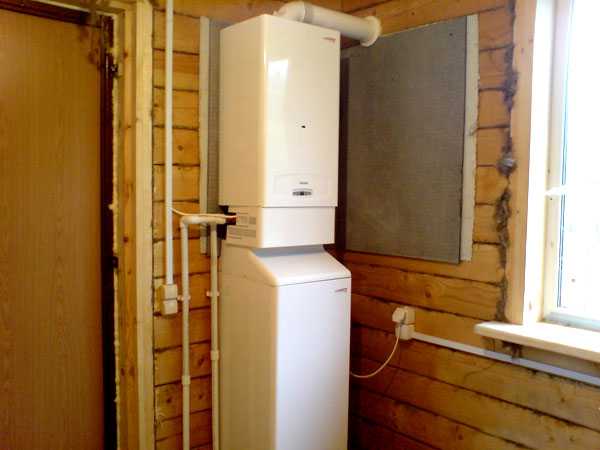

Газовое отопление возможно если населенный пункт, в котором располагается дом, газифицирован.

Для того чтобы в вашем доме (неважно, живете вы в нем постоянно или нет) было тепло и уютно, необходимо позаботится о том, чтобы в нем была правильно организована отопительная система. В таком случае возможно несколько вариантов. Самым простым является, конечно же, природный газ. Он еще и является относительно недорогим. Но не всегда существует такая возможность. Проблема может быть связана с тем, что в тот или иной населенный пункт (если речь идет о загородном домике) не проведен газопровод.

Следующий вариант связан с электрическим вариантом отопления. Для этого вам понадобятся электрические камины. Для отопления очень большой площади такой вариант станет затруднительным. Это может быть связано с тем, что большинство отопительных электроприборов не рассчитано на обогрев слишком больших помещений. Если вы все же намерены прибегнуть именно к данному варианту, то придется слишком серьезно потратиться.

Электрический камин не предназначен для обогрева больших площадей, а скорее является элементом декора.

Скорее всего, для полноценного обогрева необходимо будет приобрести по одному камину в каждую комнату. В дополнение ко всему, электроэнергия достаточно дорого стоит по сравнению с остальными вариантами.

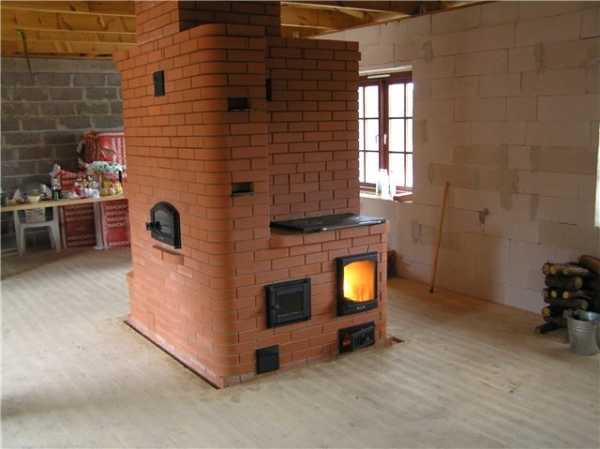

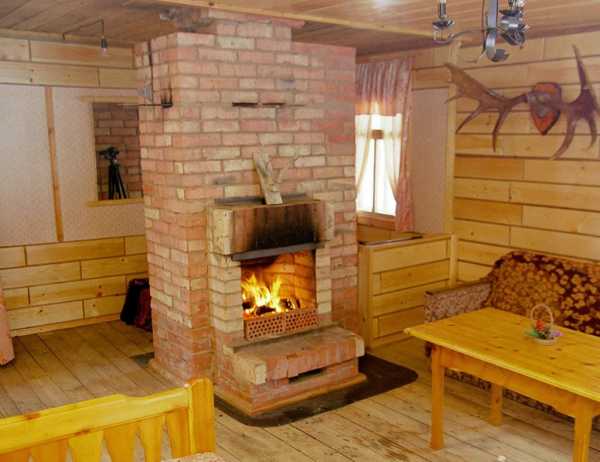

Самым универсальным из всех вариантов является кирпичная отопительная печь. Именно данный вариант подойдет для всех, даже самых отдаленных населенных пунктов, стоимость данного «прибора», в отличие от многих других, совершенно незначительна (тем более, что возвести кирпичную печь вполне реально своими руками), а обогрев будет проводиться именно тогда, когда вам это может быть необходимо. Трудности могут возникнуть только с процессом заготовки топлива, ведь и уголь, и дрова требуют большого количества свободного пространства. Для этих целей хорошо подойдет свободное место в сарае или в гараже. Таким образом, самым оптимальным вариантом, который сможет удовлетворить всем требованиям, предъявляемым к процессу отопления помещения, является возведенная своими руками кирпичная отопительная печь.

Варианты проведения сетей

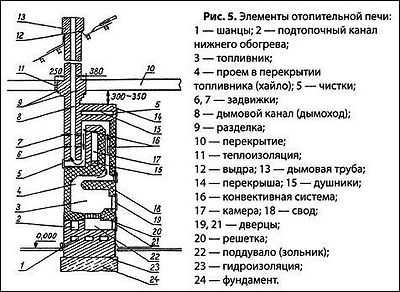

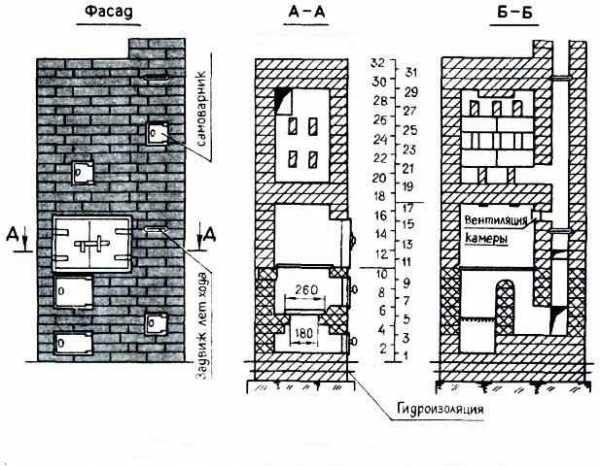

Схема варочно-отопительной печи: гидроизоляция, вентиляция камеры, задвижки.

Несмотря на то, что сложить печь можно самостоятельно, существует огромное количество нюансов, которые необходимо знать и учитывать в процессе кладки отопительной печи. Существует несколько видов отопительных печей по предназначению и по конструкции. Что касается первого вопроса, то отопительные печи бывают трех видов. Первый — собственно отопительные печи, которые предназначены только для того, чтобы нагревать жилое (или нежилое) помещение. Следующий вариант — варочные печи. Предназначены они для того, чтобы с их помощью варить что-то, данный тип печей является незаменимым на дачах и даже дома. Последний вариант является совмещением всех вышеуказанных вариантов. Отопительно-варочная печь в состоянии выполнять функции, связанные с отоплением помещения и с приготовлением пищи. Такие печи подойдут для любого дома.

Подготовка к кладке

Прежде, чем возводить дома или в бане печь из кирпича, необходимо правильно подготовиться к данному процессу. К подготовке относится в основном правильный подбор материалов и правильный подход к закладке фундамента, который необходим каждому подобному сооружению. Фундамент позволяет укрепить и выровнять почву под печь.

Возведение фундамента

Каждая печь из кирпича нуждается в правильном и надежном основании. Для того чтобы своими руками залить фундамент, потребуются:

лопата;
мастерок;
гидроизоляция;
песок;
цемент;
щебень.

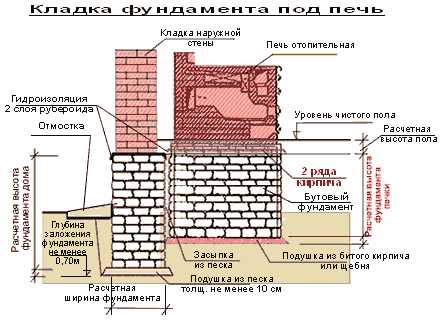

Фундамент для кирпичной печи: размеры, слои.

Сначала необходимо вырыть яму, в которую и будет залит раствор — основание для печи. Глубина такой ямы зависит от того, каков состав грунта, который находится под тем местом, где вы собираетесь установить печь. Если в грунте много песка, то яма не будет очень глубокой. Так, например, добравшись до той глубины, где, кроме песка, практически не видно земли, можно начинать заливку фундамента. Для той почвы, в которой песка нет, яму придется вырыть поглубже. В таком случае глубина составит примерно 80 — 100 см. По завершении данной процедуры не сразу приступайте к заливке фундамента. Сначала нужно будет уложить на дно ямы слой песка, который должен составить в высоту примерно 20 см. Именно песок позволит максимально ровно удерживать печь на поверхности земли.

Далее необходимо утрамбовать песок с помощью специальной толкушки, но наиболее правильным вариантом станет использование воды.

Для этого нужно несколько ведер воды вылить прямо в песок. Как только он осядет, на него выкладывается щебенка. В том случае, когда грунт песчаный, сразу же на песок, до которого вы «докопались», выкладывается щебень.

Следующий этап заливки фундамента под печь из кирпича связан с приготовлением цементного раствора. В нем необходимо следовать тем пропорциям, которые позволят сделать его максимально прочным. Сначала смешивается 1 часть цемента с 1 частью воды, после чего добавляется еще 3 части песка. Если раствор получится слишком густой, то в него можно будет еще добавить некоторое количество воды.

Если кирпичная печь сооружается для бани, то, после того, как смешается вода с цементом, необходимо добавить 50 гр пластификатора. Он необходим для того, чтобы раствор был очень крепким и для того чтобы в холодное зимнее время оставшаяся в фундаменте влага не замерзла и не разрушила его. Выливаем получившуюся смесь на щебенку и выравниваем мастерком. При этом следует все камни, выступающие наружу, либо измельчить, либо вытащить.

После того, как фундамент высохнет (на это потребуется в среднем 24 часа), следует настелить на него несколько слоев гидроизоляции.

Следует заметить, что фундамент должен иметь большую площадь, чем кирпичная печь. Она должна стоять на своем «постаменте» ровно и надежно, поэтому с каждой стороны фундамент должен выступать из-под печи на 5 — 10 см. В качестве гидроизоляции может служить рубероид или толь. Уже на нее можно будет класть цокольный ряд печи из кирпича.

Замешивание раствора для кладки

Для того чтобы печь прослужила вам не только качественно, но и по возможности долго, необходимо учесть и соблюсти все правила, связанные с выбором необходимого строительного материала. Для того чтобы сложить печь из кирпича своими руками, необходим достаточно простой по составу, на первый взгляд, раствор. В него входят всего три, а порой даже два ингредиента:

глина;
вода;
песок.

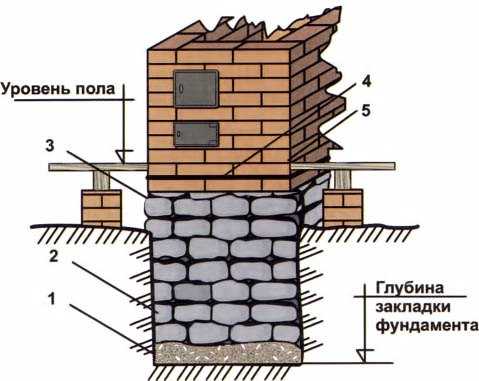

Фундамент печи не должен перевязываться с кладкой стены: 1 — подошва; 2— подземная часть; 3 — верхний срез; 4 — гидроизоляция; 5—печная кладка.

Но на самом деле данный процесс является очень затруднительным, если вы решились на то, чтобы сложить дома печь своими руками. Дело в том, что даже опытные печники не всегда могут правильно подобрать пропорции вышеперечисленных составляющих. Ведь все зависит от того, к какому типу относится глина. Она же бывает трех видов — нормальная, тощая и жирная. Для кладки, в которой будет только вода и глина (идеальный вариант), подойдет нормальная глина. Если же она будет чересчур жирной, то в нее нужно добавить песок или тощую глину. И наоборот, если глина тощая, то никакого песка к ней не потребуется, а глина жирного типа будет здесь очень кстати. Поэтому первое, что вам нужно сделать для того, чтобы раствор смог послужить хорошим материалом для возведения печи из кирпича своими руками, определить, какая же глина имеется у вас в наличии.

Определение типа глины

Этот процесс не очень сложный и провести подобный эксперимент можно прямо дома своими собственными руками, никакого геологического анализа здесь не потребуется. Во-первых, глину нужно замочить (если она слишком сухая) на несколько часов (а желательно на целый день). После этого вам понадобится палка, которой вы помешаете образовавшийся раствор. Затем вы сможете, просто вынув палочку и взглянув на нее, понять, какой же тип глины вы собираетесь использовать в процессе возведения дома печи из кирпича своими руками. Если на палочке образовался небольшой слой глины, то это свидетельствует о нормальной консистенции материала. Если на ней очень большой слой глины, то это говорит о ее излишней жирности. Совсем чистая палочка — сигнал того, что глина тощая. Последний материал может служить лишь «разбавкой» для жирной глины. Все остальное меняется в соответствии с правилами, которые были изложены выше.

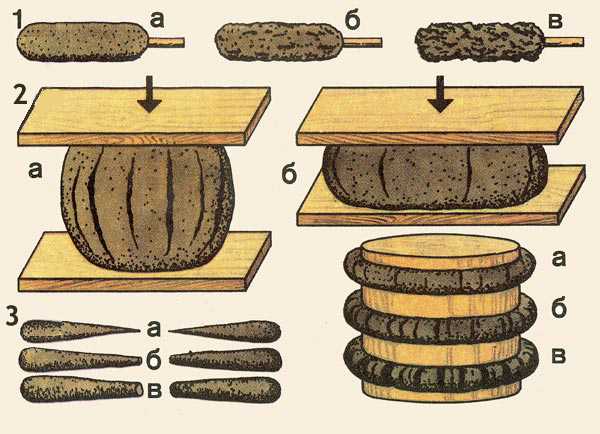

Определение пластичности глиняного раствора: чем меньше трещин — тем глина пластичней.

Существует и еще несколько (но более длительных) способов определения качества глины. Так, например, если вы скатаете из глины шарик и стукнете его сразу (невысохшим) о какой-либо твердый предмет, то тоже сможете определить, что это за глина. Нормальная глина останется в своем первоначальном состоянии, жирная — расплющится в лепешку, а тощая рассыплется на части.

Другой вариант — слепить 2 небольших шарика из глины своими руками. Один из них оставляется, для того, чтобы в высушенном состоянии определить, какая глина вошла в состав раствора, а другой шарик следует раздавить в лепешечку. Ее тоже нужно будет оставить в нормальных условиях на пару дней до полного высыхания. После этого,смотрите сначала на лепешечку. Если на ней образовались трещины, это обозначает то, что использовалась жирная глина. Лепешечка без трещин является сигналом того, что глина для раствора выбрана правильно. Но в этом случае возможен и вариант с тощей глиной (которая не трескается при высыхании). Теперь настает черед вылепленного шарика. Его следует опять же попробовать разбить обо что-то твердое. Шарик, сохранивший свою форму, сделан из нормальной глины, а тот, что разбился — из тощей.

Кладка печи на раствор

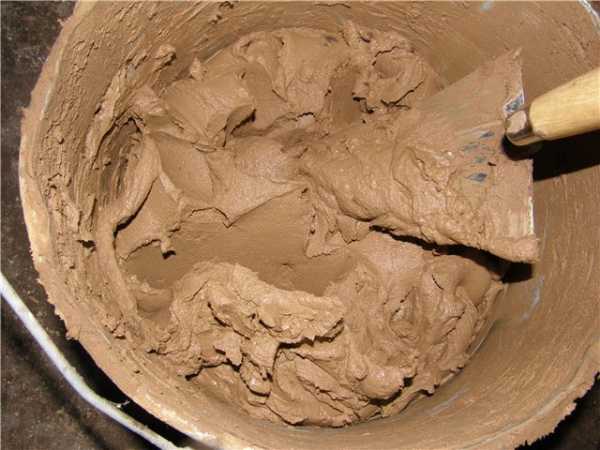

Чтобы раствор получился мягким, однородным и, при этом, пригодным для кладки печи, можно прибегнуть к двум способам его замешивания. Оба этих варианта предполагают только действия своими руками, не прибегая к помощи электрической бетономешалки. Первый вариант предполагает то, что глина и песок слоями накладываются друг на друга и смачиваются водой на каком-либо помосте. После этого их оставляют на пару-тройку дней для того чтобы глина увлажнилась. Затем данный состав перелопачивают и формуют в виде грядки. Ширина ее не должна превышать 25 — 30 см, а длина будет зависеть от того, сколько материала у вас имеется. Данную грядку следует изрубить лопатой на мелкие части, перелопатить и снова изготовить грядку. Так повторяется до тех пор, пока вы не достигнете идеальной однородности раствора.

В данном процессе не забывайте о том, что нужно избавляться от лишних ненужных материалов (камни, палки, трава). Второй способ выглядит так: вы, надев резиновые сапоги, топчете глину с водой в высоком чане. Кирпич для кладки выбирается красный, предварительно его следует вымочить в воде.

1pokirpichy.ru

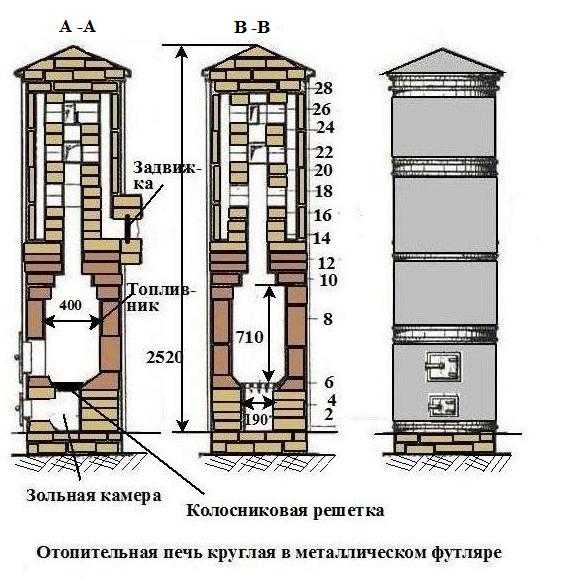

Отопительная печь из кирпича своими руками: чертеж

На протяжении многих тысячелетий во всех странах мира люди использовали всевозможные печи. Среди печей были отопительные, варочные, всевозможные промышленные и даже просто декоративные. Но ценились среди них у обычных людей именно добротные отопительные печи, которые при минимальных затратах отапливают максимальные площади и при этом удерживают тепло достаточно долгое время.

Для отопительной печи из кирпича необходимо подготовить качественный фундамент, начав с ямы в 35 см глубиной, пять из которых засыпается песчаной подушкой.

Качественная отопительная печь из кирпича своими руками может быть сложена за весьма короткий срок, если в наличии имеется чертеж.

Опытные печники могут по обстоятельствам собственноручно спроектировать печь, в зависимости от желаний заказчика, но пока опыта нет, приходится использовать уже готовые чертежи.

Подготовительный этап работы

Понадобится:

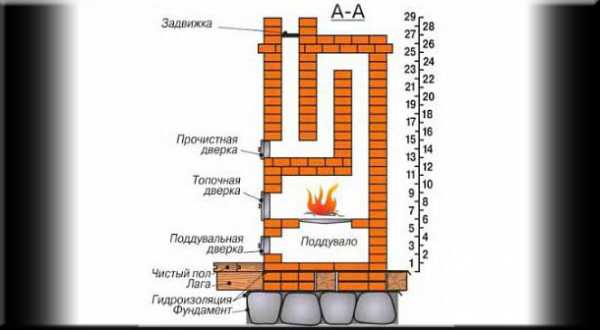

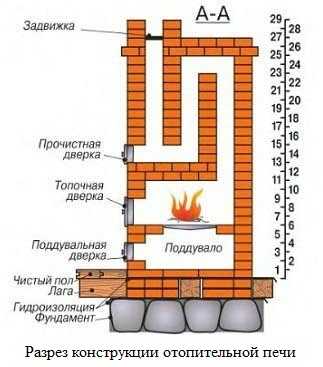

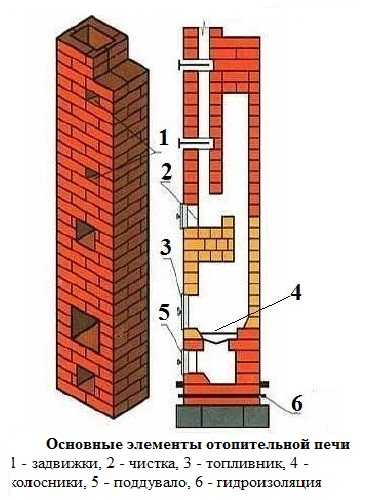

Схема устройства кирпичной печи.

Болгарка.
Лом.
Лопата.
Рубероид.
Раствор бетона м300.
Прут армирующий.
Песок.
Рулетка.

Любое кирпичное строение имеет фундамент, тем более когда оно имеет не самую маленькую массу, как отопительная печь. Прототипом для печного фундамента послужил классический плитный аналог, только в данном случае его периметр составляет всего 120*80 см. Данные параметры немного превосходят сухую кирпичную кладку, что обусловлено дополнительными прослойками раствора.

Почти всегда, когда ставится печь, дом уже готов, а в помещении залиты полы. Чтобы не поднимать весь пол, достаточно на выбранном месте прочертить мелом периметр, после чего при помощи болгарки делаются вырезы. Важно помнить, что глубина бетона в среднем составляет 3-5 см, поэтому нужно углубиться диском именно на данную дистанцию. Если диск засаливается, то нужно очистить его при помощи кирпича.

После того как работа с болгаркой закончена, можно ломом поднимать периметр и начинать копать. Глубина ямы составляет всего 35 см, причем нижние 5 см засыпаются песчаной подушкой. Боковые стены должны быть максимально ровные, но до идеального состояния можно не доводить, главное, чтобы рубероид можно было проложить. Высота прилегания рубероида не доходит до поверхности пола всего 5 см.

Чтобы изготовить армирующий каркас, нужно разложить параллельно прутья с шагом 20 см, после чего накрыть перпендикулярным аналогичным рядом и заварить все места стыков. При работе важно не давать возможности прутьям касаться стен фундамента, чтобы избежать стабильного контакта металла с влажной средой.

Схема устройства фундамента для кирпичной печи.

После того как изготовлена первая обрешетка, нужно приступать к работе со второй, полностью идентичной. Между собой они соединяются при помощи вертикальных прутьев 25 см, проложенных между всеми параллельными местами стыков. Стальной ящик в итоге будет иметь очень немалый вес, поэтому финальную сборку лучше проводить непосредственно в яме.

Для заливки желательно воспользоваться раствором м300, но возможен и м250 (марка говорит о сопротивлении при на сжатие, т.е. м250 = 250 кг\см2). Раствор заливается за один день максимум, после чего оставляется в таком состоянии на 4 недели для полного затвердевания.

Вернуться к оглавлению

Отопительная печь: кладка

Для кладки понадобится:

Кирпич красный.
Кирпич огнеупорный.
Раствор печной.
Колосник.
Дверки металлические.
Заслонки металлические.
Полосы стальные.
Молоток резиновый.
Уровень.

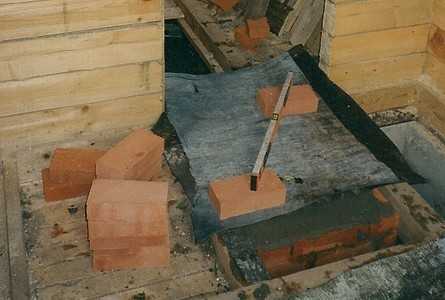

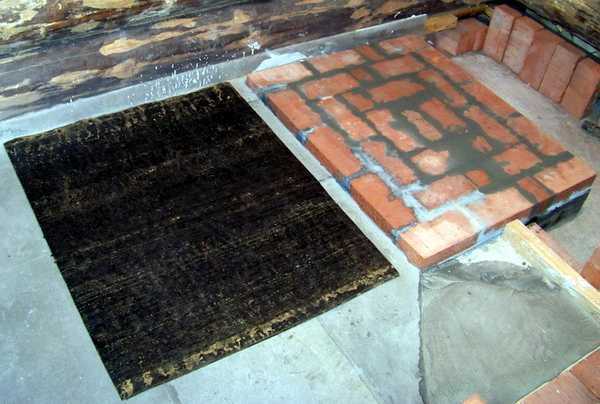

Перед тем как начинать кладку, нужно уложить на фундамент любой материал с отражателем (смотрит вверх). Оптимальный вариант — это фольга, т.к. она лучше всех перенаправит тепло не в землю, а в помещение комнаты.

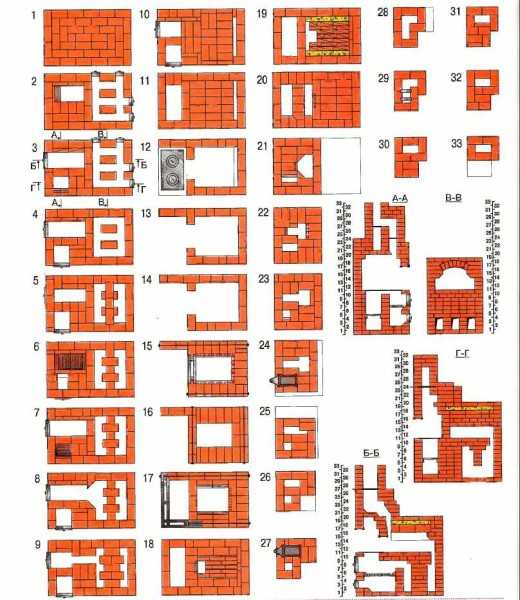

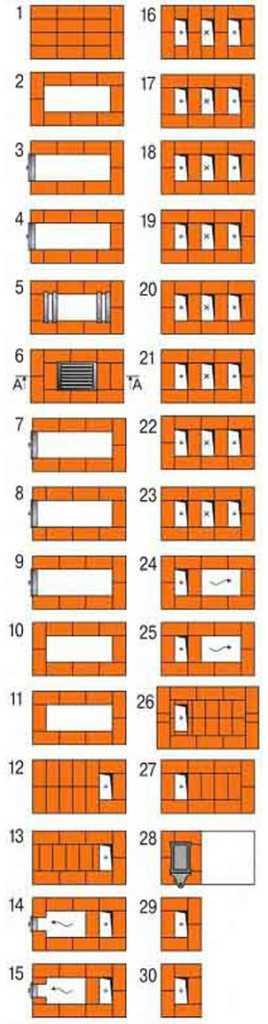

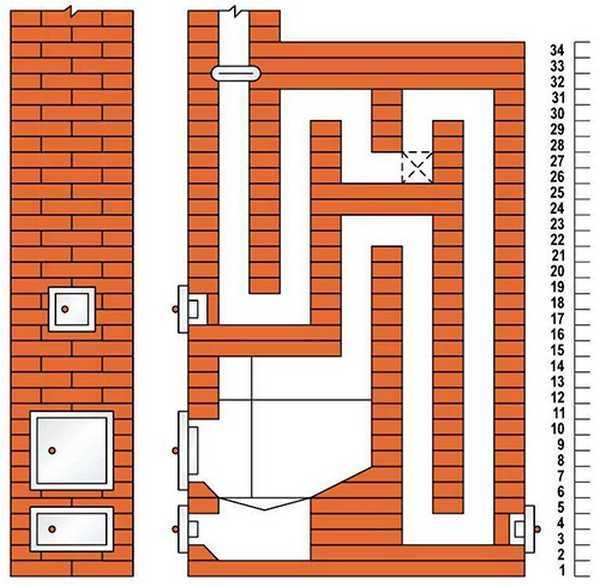

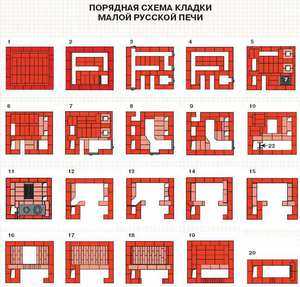

Схема кладки печи по рядам.

1 ряд — выкладывается почти по всей площади фундамента, оставляя лишь считанные мм. Каждый укладываемый кирпич выравнивается при помощи уровня, чтобы в итоге опорная конструкция обеспечивала максимальную прочность при дальнейшем развитии событий.
Также выравнивающий, но уже не много сужается до размеров будущей печи. После кладки 2-го ряда нужно дать раствору схватиться, и только потом продолжать работу.
В задней части с обеих сторон делаются горизонтальные каналы с прочистными окошками. Спереди по центру формируется квадрат в 2 кирпича (будущий зольник).
В прочистные окошки устанавливаются дверцы. В отделении с зольником формируется отверстие.
Перекрываются прочистные отверстия. К зольнику устанавливается дверца.
Боковые каналы делятся пополам. Дверка зольника перекрывается кирпичом.

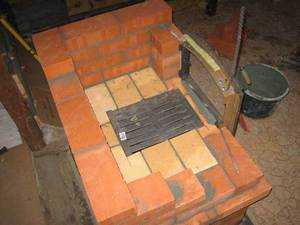

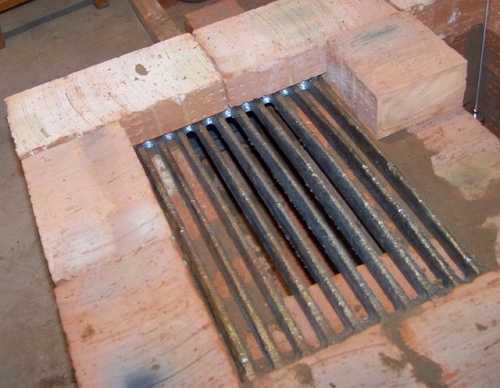

Зольник накрывается огнеупорным кирпичом, по центру которого располагается колосник.
Формируется окно в топочную камеру. Сама камера по периметру обозначается огнеупорным кирпичом.
Устанавливается дверца в топочную камеру, попутно фиксируясь огнеупорным кирпичом.
10 и 11 ряд повторяются.
Перекрывается дверца топочной камеры.
Повторяется, но из огнеупорного кирпича остаются только боковые стены, отделяющие камеру от боковых колодцев.
Камера соединяется горизонтальными проходами с 2-мя передними колодцами.
15 и 16 ряд повторяются.
Горизонтальный отвод и передние 2 колодца перекрываются.
Колодец сужается до размеров 1 кирпича. Лицевая сторона печи убирается на 0,5 кирпича.
Устанавливается летняя заслонка над центральной трубой. При открытой заслонке дым идет прямотоком в трубу.
Повтор, но уже без заслонки.
Все трубы соединяются в одну. Напротив центральной с задней стороны делается прочистное окно в 1 кирпич.
Повторяется.
Каналы снова разделяются на 3 на своих предыдущих местах. Прочистная дверца перекрывается.
Центральный канал приобретает габариты 1 кирпича, боковые по 0,5.
Каналы остаются, стенки вокруг них тоже, а все остальное убирается за ненадобностью.
Повторяется.
Кладка повторяется, но устанавливается заслонка круглогодичная. Боковые колодцы перекрываются.
28 — 32 плавное сужение габаритов печи до размеров трубы.
33 — 36 небольшое расширение основной кладки без изменения размеров трубы. Нужно для обеспечения удобного перехода между этажами либо к крыше.

Вернуться к оглавлению

Послесловие и некоторые прояснения

Перед тем как начать закрывать кирпичом очередную дверцу, ее в обязательном порядке нужно перекрыть стальной полосой либо уголком, иначе кирпич просто не будет держаться на выбранном месте.

Раствор для печи желательно изготавливать на основе глины средней жирности в соотношении с песком и водой 2:1:1. Чтобы проверить качество раствора, нужно из него скатать в пальцах шарик, затем сплющить его. Если глина растекается, значит, воды слишком много, если трескается, значит песка, сама же глина берется за константу.

Существует еще множество вариантов изготовления печей отопления, но представленный пользуется самым большим спросом среди популярных, т.к. обладает достаточно высокой теплоемкостью при небольших затратах. Отопительные печи из кирпича обычно устанавливаются в больших домах, либо постройках общественной важности, т.к. у них отсутствует возможность приготовления пищи. Для пищи возводится отдельная печь своими руками, которая не обладает столь же высокой теплоотдачей, но имеет уже свои преимущества.

1popechi.ru

виды, преимущества и недостатки, этапы сооружения печки

Проблема отопления большинства загородных домов объясняется отсутствием центральной подачи газа. Для устранения такого неудобства лучше всего использовать простую кирпичную печь, созданную своими руками. Благодаря ей удастся обогреть помещение и создать особую атмосферу.

Разновидности кирпичных печей

Любая печь из кирпича должна иметь несколько важных качеств. Это пожаробезопасность, эффективное согревание воздуха в помещении и отсутствие дыма. Такими свойствами обладают практически все разновидности кирпичных печей.

Отопительная – отвечает за обогрев жилища или конкретного помещения.
Варочная – предназначена для приготовления пищи, включая сушку фруктов.
Отопительно-варочная – представляет собой универсальную разновидность.

Соорудить один из вышеупомянутых типов кирпичной печи своими руками может быть непросто, ведь для этого необходимо иметь определенные навыки. Однако, если выбрать простую отопительную модель из кирпича, то удастся соорудить ее самостоятельно.

Преимущества и недостатки

Даже у самых простых кирпичных печей есть большой перечень преимуществ.

Повышенная теплоемкость. Так, если протопить печку, она сохранит тепло в течение долгого времени. Соответственно, даже при сильных морозах достаточно протопить печь из кирпича всего 1–2 раза в день.
Внешняя сторона конструкции не перегревается, а значит, ожогов не будет.
Подобная конструкция не делает воздух более сухим в отличие от металлических аналогов.
Стоит упомянуть мягкое тепловое излучение и небольшой расход дров.
Долговечность.
Создание уютной обстановки в помещении.
Возможность нагревания большого количества воды. Более того, при желании можно поставить змеевик.

Естественно, идеальных отопительных приборов бывает, у них всегда есть какие-то недостатки.

Трудоемкость сооружения своими руками. Особенно это касается тех людей, которые никогда не занимались строительством подобных конструкций.
Большие затраты при условии использования услуг опытного печника.
При допущении ошибок во время кладки придется все переделывать заново.
Эксплуатация неправильно построенной печки приведет к возможному отравлению угарным газом.
Необходимость отдельного места для конструкции.
Высокая инерционность, которая объясняется долгим прогреванием. Соответственно, для обогрева помещения потребуется несколько часов.

Способы и порядок кладки кирпичной печи своими руками

Подобные простые конструкции могут выполняться своими руками по-разному. Одни мастера предпочитают кладку вподрезку, а другие – с пустыми швами. При первом способе не требуется оштукатуривание, поскольку швы заполняют соответствующим раствором, а сами стены выкладываются в целый кирпич или половину. Некоторые мастера предпочитают кладку в ¾.

Для сооружения печи своими руками необходимо приобрести специальный кирпич. Речь идет о красной разновидности. Щелевой кирпич или керамзитоблоки не подойдут.

Порядок выполнения работ всегда должен быть одинаковым.

Сначала выполняется выкладка первого ряда. Для этой цели раствор не нужен. Когда все кирпичи будут уложены, их аккуратно выравнивают и определяют местонахождение дверок. После этого кирпичи нужно класть, используя раствор.
Следующий этап предполагает кладку печного контура. Для этой цели обязательно используются отвесы и шнуры.
Важно помнить, что расположение топочной камеры, а также поддувала и зольника, зависит от типа печи. Как правило, поддувальную дверку устанавливают в четвертом ряду.
Немаловажным моментом считается создание топки. Для закрепления ее дверей используется обожженная проволока.

Во время кладки свода печи необходимо подпилить кирпичи. Для облицовки готовой конструкции используется огнеупорный кирпич. Для монтажа дымохода потребуется задвижка.

Сооружение печи своими руками

Подготовительные работы

Даже если вы хотите сделать самую простую печь, обязательно определитесь с ее типом. Также важно выполнить макет и выбрать место. Подобная подготовка поможет избежать простых ошибок.

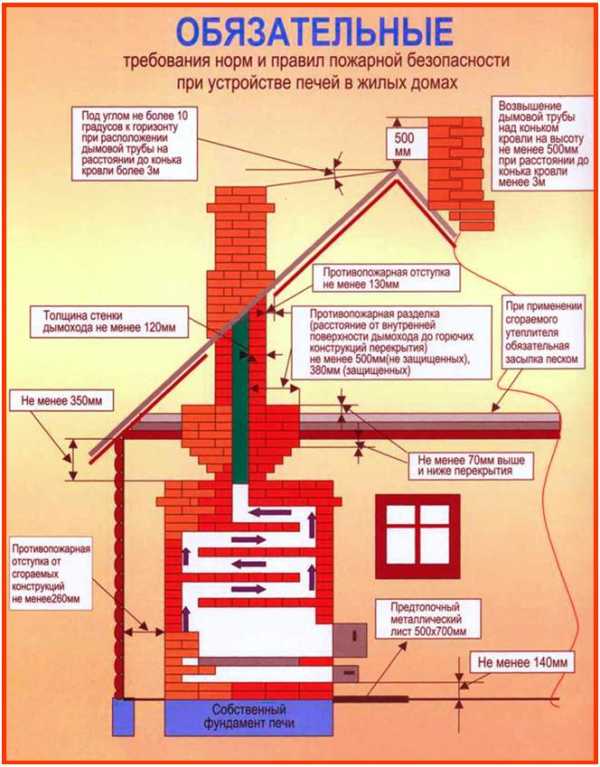

Важно помнить о том, что расстояние между перекрытием крыши и дымоходной трубой должно составлять не менее 15 см. Место для фундамента должно иметь размер больше, чем сама печь. Также важно позаботиться о гидроизоляции. Еще один момент – внимание к углам. Они должны быть вертикальными.

Перед началом работ следует подготовить несколько инструментов:

шпатель;
строительный уровень;
перфоратор;
отвес;
проволока;
рулетка;
емкость для раствора.

Порядок выполнения работ

Чтобы готовая конструкция оказалась надежной и долговечной, необходимо придерживаться порядка выполнения кладки.

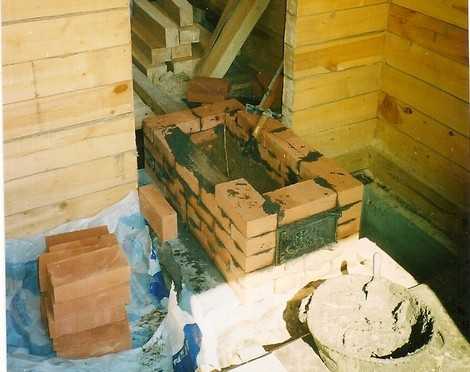

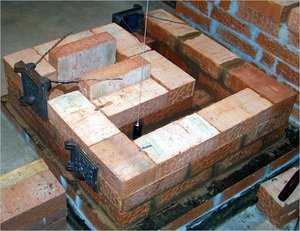

Первый ряд кирпичей сначала выполняется без использования раствора. При этом необходимо сверяться с порядовкой.
Далее важно определить расположение кирпичных углов и уложить материал на раствор. При этом следует убедиться в горизонтальном расположении, используя строительный уровень. Если все выполнено правильно, необходимо выложить весь первый ряд.
Далее нужно взять рулетку и проверить размеры по диагонали. При необходимости кирпичи, расположенные по углам, подбивают.
Когда первый ряд будет готов, выполняется закладка кирпичей по углам второго ряда. Здесь также сначала нужно уложить периметр, а затем середину. После этого этапа важно подготовить натянутые шнуры, которые помогут следить за вертикальностью всех рядов.
Кладка остальных кирпичей выполняется своими руками в соответствии с порядовкой. При этом необходимо очищать поверхность конструкции от излишков раствора.
После каждых четырех рядов стенки протирают влажной тряпкой.

Все швы должны быть довольно тонкими. Если они окажутся слишком толстыми, это приведет к ослаблению конструкции.

Немаловажный момент касается перевязки кирпичей. Речь идет о необходимости перекрытия каждого вертикального шва кирпичом, относящимся к следующему ряду. В идеале перекрытие должно приходиться на середину шва.

Разрезанный кирпич укладывают этой стороной всегда наружу. Для кладки топки применяется исключительно шамотный кирпич, ведь он более стойкий к повышенным температурам.

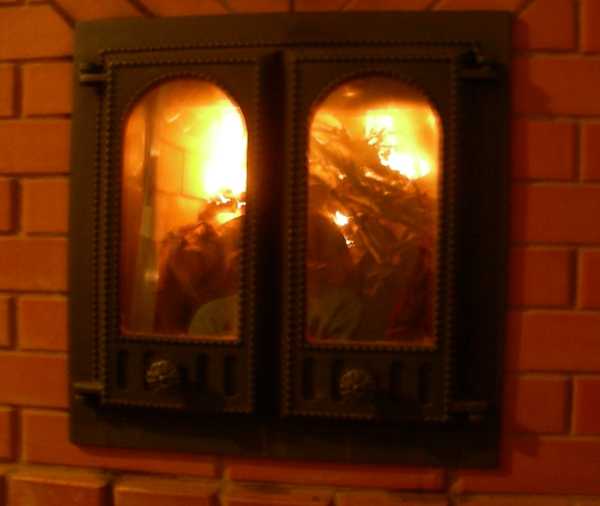

Установка дверок

Когда основа конструкции будет готова, необходимо убедиться в том, что двери плотно прилегают. Перекосы не допускаются. Соответственно, обнаруженные дефекты нужно обязательно устранить. Только после этого можно приступать к монтажу дверцы. Для этой цели потребуется вязальная проволока длиной в 50 см. Ее вставляют в отверстия на дверце, а затем вдвое складывают и аккуратно скручивают. Саму кладку покрывают слоем раствора, после чего останется выполнить монтаж дверцы, а концы проволоки аккуратно заложить в швы. Чтобы в процессе эксплуатации проволока не обгорела, кляммером закрепляют верхнюю часть дверцы. Для этой цели также понадобятся болты и заклепки.

Правила безопасной эксплуатации конструкции из кирпича

Чтобы готовая печь длительного горения или другая разновидность не вышла из строя, необходимо следовать простым рекомендациям.

После завершения укладки нужно дождаться полного высыхания конструкции. На это уходит в среднем 2 недели.
На первых этапах для растопки используется бумага вместе с щепками. Количество топлива и время функционирования увеличивается с каждым днем.
Для растопки не следует выбирать любые взрывоопасные вещества.
Затапливание печи из кирпича осуществляется с открытым поддувалом.
Топливник должен быть заполнен максимум на 60–70%.
Оптимальным вариантом для длительного горения станут дрова из осины, березы и ольхи.
После полного прогорания топлива задвижку нужно закрыть.
Непосредственно перед топкой нужно обеспечить изоляционный слой из рубероида либо металлического листа.
При длительном горении кирпич может перегреться, что приведет к разрушению. По этой причине дрова не нужно подкладывать, когда стенки прогреются до температуры 70˚ C .
При плохой тяге не следует растапливать конструкцию из кирпича, ведь возможно задымление.
Топка, а также дымоходная труба и зольник, нуждаются в регулярном очищении.
Все трещины, обнаруженные во время осмотра конструкции, необходимо заделать раствором.

Отопительно-варочные кирпичные печи принято считать довольно громоздкими и дорогими. На самом деле существует множество простых компактных разновидностей, которые можно соорудить своими руками, не прибегая к помощи профессионалов.

Оцените статью: Поделитесь с друзьями!

kotel.guru

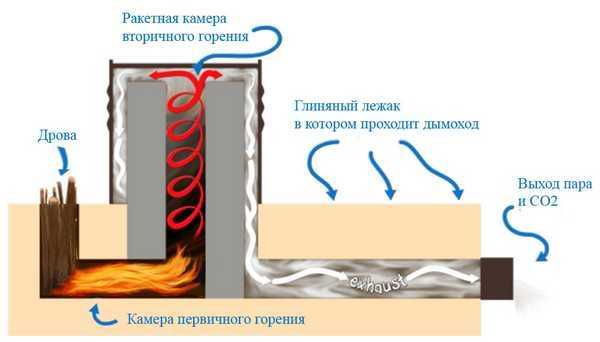

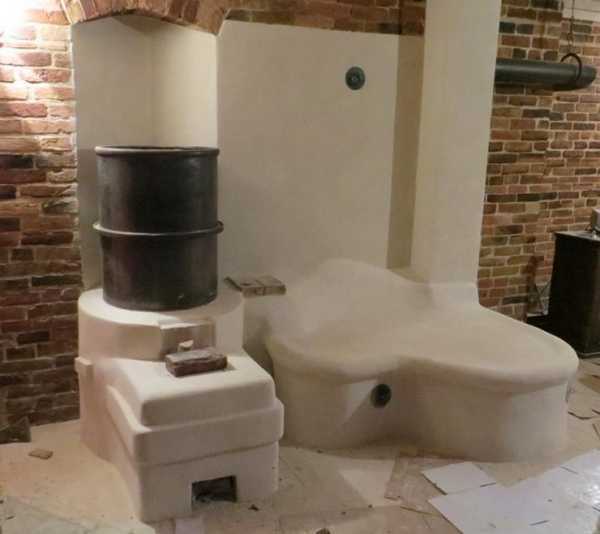

Печь для дома своими руками: кирпичные и ракетная

Отопление — пожалуй, одна из важнейших проблем, которые беспокоят домовладельца. В нашем климате без хорошего топления не проживешь. И не всегда есть желание или возможность покупать готовые агрегаты или заказывать их возведение кому-то. Если руки, как говорят, «на месте», есть желание, можно сделать печь своими руками. Это может быть традиционная для наших широт кирпичная печь или более диковинная, но не менее интересная и очень эффективная ракетная. Подробнее о них читайте ниже.

Виды кирпичных печей

Несмотря на то, что 21 век давно на календаре, такой «пережиток» как кирпичная печь не только не теряет своей популярности, а становится все более актуальным. Топливо все дорожает, перебои с электроэнергией ставят под вопрос рациональность устройства водяного отопления, котлы для которого хоть и дают дополнительный уровень комфорта, но большей частью энергозависимы. Вот и возвращается народ к идее поставить печь. Тем более что сложенная руками мастера она выглядит как произведение искусства и не только греет, но и служит украшением, а может также выполнять другие функции.

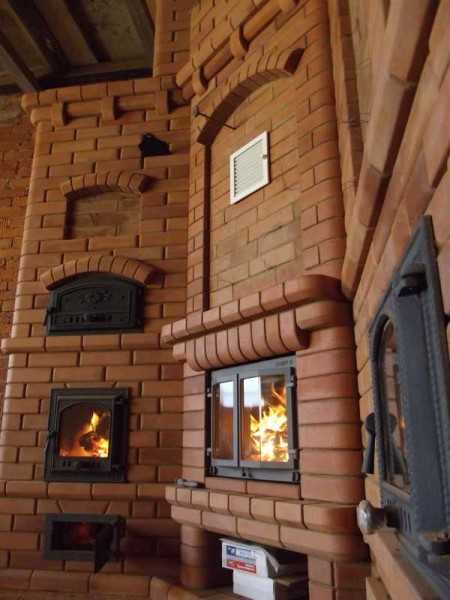

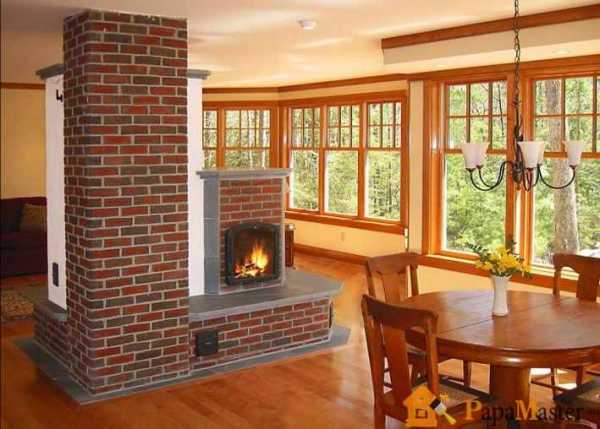

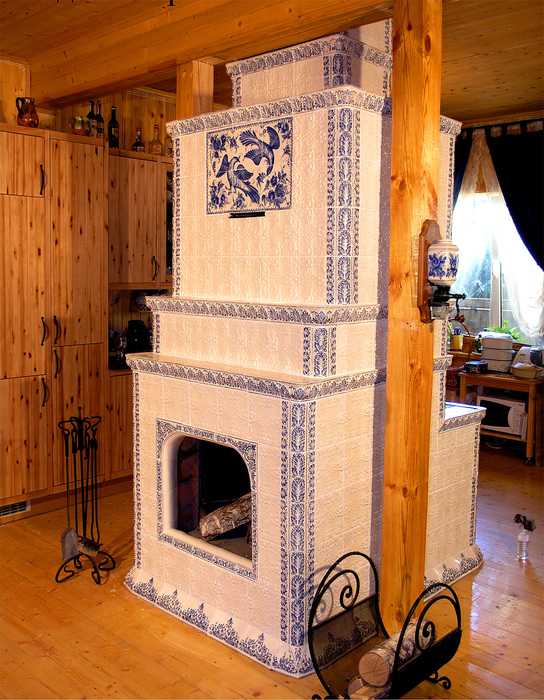

Некоторые печи больше похожи на произведения искусства

Существует много разных по назначению печей:

Отопительные. Служат только для обогрева помещений, используют принцип конвекционного обогрева (за счет нагретого воздуха).
Отопительно-варочные. В печи встраивают варочную панель.
Кирпичные котлы для отопления. Отличаются от отопительных печей наличием встроенного водогрейного теплообменника, с выхода которого вода подается на систему водяного отопления (радиаторы, трубы, расширительный бачок).
Для бани. Построение таких печей отличается от отопительных. В них основное количество тепла направлено на нагрев камней, от которых разогревается воздух в парилке. Причем нагрев должен быть интенсивный. В отопительных же печах большее внимание уделяется тому, чтобы тепло отдавалось равномерно, а не интенсивности нагрева.
Камины. В чистом виде служат для отопления одной комнаты.

Это основные виды, но далеко не все. Есть еще кирпичные печи для барбекю, для выпекания хлеба, тигли для плавки металла и т.д. Кроме того к любой из печей может быть приделана духовка, или лежанка, в конструкцию отопительной или отопительно-варочной можно встроить камин: сбоку, спереди или сзади. Вариаций много.

Конструкции кирпичных печей для дома

По принципу построения печи можно разделить на два типа:

Рассмотрим кратко разницу между ними. Канальные — это всем привычные голландки, многооборотные печи и т.д. В них есть топка, от которой отходит дымовой канал. По нему отводятся продукты горения. Так как газы в топке имеют высокую температуру, то основная задача таких печей — как можно дольше задержать их в печи, чтобы максимум энергии они отдали стенкам, а те, в свою очередь, — воздуху в помещении.

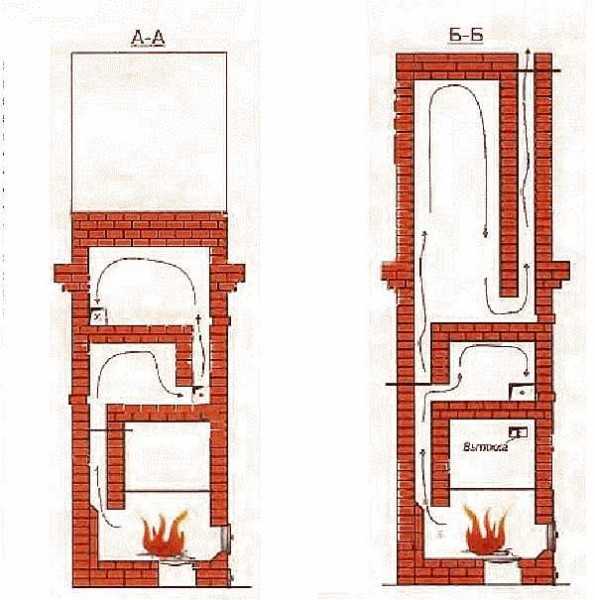

Канальная печь в разрезе: большое количество узких ходов для максимальной теплоотдачи

В принципе все понятно и логично. Но есть сложности и нюансы:

Работает такая печь только при наличии тяги. Узкие каналы создают большое сопротивление воздушному потоку, чтобы его преодолеть требуется значительный перепад давления, который создается подъемом трубы на значительную высоту. Потому дымоходы должны быть высокими.
Из-за особенностей конструкции более горячей оказывается верхняя часть печи, так как дымовые каналы находятся над топкой, т.е. вверху, то и большая часть тепла сконцентрирована там. Так что в помещениях на уровне пола часто бывает холодно, а вверху — жарко.
Для регулирования интенсивности горения требуется манипуляция с заслонками/вьюшками, дверцами. А это приходит с опытом.
КПД даже самых хороших агрегатов редко бывает выше 60%. Средний показатель 40%.
Очень большая инерционность печи: из-за большого количества массива кирпича греется печь долго, но и тепло тоже отдает долго.
Теплообменник, если есть, располагается в топке, что делает срок его жизни очень небольшим. Второй минус — ухудшение условий сжигания топлива: холодна вода отбирает значительную часть энергии, температура в печи падает, дрова горят хуже, больше образуется сажи. Потому такие варианты далеко не самые популярные.

Теперь о печах со свободным движением газов. В них использован принцип, описанный еще Ломоносовым, затем развитый профессором В. Е. Грум-Гржимайло и доработанный Кузнецовым. Как известно, более горячие газы имеют меньший вес и поднимаются вверх, холодные же опускаются вниз. На этом природном явлении и построена работа колпаковых печей. В них топка объединена с топочной камерой и имеет большой объем. Имеется в печи и вторая, а иногда и третья камера. Они соединены между собой сухим швом — свободным пространством в 2-3 см не заполненным раствором. Причем этот сухой шов расположен внизу камеры.

Принцип движения газов в колпаковых печах

Работает все следующим образом: горячие газы поднимаются вверх в первый колпак. Там они находятся до тех пор, пока не остынут, отдавая тепло стенкам колпака. После чего опускаются ниже, вытесняемые более горячими газами, идущими из топки. Таким образом, свод колпака постоянно греется, потому что в нем содержится самая горячая часть газов. Более холодные газы через сухой шов попадают во второй колпак, где снова более горячие подымаются вверх. Процесс повторяется, свод второго колпака тоже греется, но уже не так интенсивно, как первый: температура находящихся в нем газов значительно ниже. В противоположной стороне от входа во втором колпаке может быть устроен выход в дымовой канал, а может — переход в третий колпак.

Колпаковые печи очень пластичны: из печи на один этаж сделать на два легко. Нужно просто вытянуть колпаки вверх

Такая схема хороша тем, что не требует наличия высокого дымохода. Во второй колпак можно встраивать любое устройство, и оно не окажет сколько-нибудь ощутимого влияния на температуру в первом. Притом располагать камеры можно в горизонтальном и вертикальном порядке, их может быть две, а может быть много. Можно построить как мини-печь, так и огромный многофункциональный комплекс. Причем для строительства купольной (колпаковой) печи требуется меньшее количество материала (больше пустот), для ее нагрева требуется меньше дров, а тепло она отдает дольше. И это действительно так. Несмотря на меньшее количества массива кирпичей, которые нагреваются, держит температуру такой вариант намного лучше: под сводом колпаков находится самый горячий воздух, а в трубу уходит самый холодный. Вот так множество маленьких плюсов дает один большой: КПД таких печей 80% и выше. Подробнее о печах Кузнецова и особенностях их кладки читайте тут.

Как сделать кирпичную печь своими руками

Насколько реально построить кирпичную печь своими руками? Это сложно, но возможно. Произведение искусства у вас вряд ли получится: все украшения, выступы и излишества требуют практики и умения, а откуда им взяться у новичков. Так что для начала выбирайте проект наиболее простой. И еще совет: если задумали класть печь для дома, лучше сначала попрактикуйтесь на даче, в селе и т.д. Один раз пропустив печь через руки, вы поймете что и к чему, второй раз будете действовать более осознанно и в результате сделаете меньше ошибок. Ну, а теперь по порядку, что делать и зачем.

Определяетесь с типом печи: канальная или колпаковая. Находите подходящий проект. В идеале, он подходит вам без переделок. Если нет, подстраиваете под свои нужды, по возможности консультируетесь у специалиста. Прорисовываете каждый ряд порядовки.

Порядовка печи — изображение каждого ряда кладки

Далее пошли хозяйственные хлопоты: считаете количество кирпича, добавляете запас на бой и отбраковку (10% от нужного количества). Ищите кирпич, отвечающий вашим запросам. Для наружной кладки используют керамический полнотелый не ниже М150, для топки часто (но не всегда) требуется шамотный кирпич. Тут есть два варианта Ш-5 и ШБ-8. Другие марки почти не используются.

Находите глину для раствора и смеси для кладки шамота (класть все на шамотные растворы нельзя, они рассчитаны на другие температуры). Закупаете печное литье нужных форматов и назначения. Понадобятся еще теплоизоляционные материалы: в последнее время часто топка отделяется от наружной кладки слоем картона из минеральной ваты. Нужно это вам или нет, решайте сами. Но для нормального встраивания печного литья в кладку его нужно оборачивать теплоизолятором, так что некоторое количество базальтовой ваты вам понадобиться (температура использования 1200оС и выше). О том, как приготовить глиняно-песчаный раствор можно прочитать тут.

Собственно, начало возведения печи начинается с устройства фундамента. Если вы планировали ее в доме/на даче заранее, вы должны были делать фундамент вместе с фундаментом дома. Если же нет, придется делать несвязный фундамент, которые по габаритам на 30 см больше размеров выбранной печи.

Строительство печи начинается с фундамента

После того, как он отстоится, накрываете двумя слоями влагоизолятора (рубероид в самом простом варианте) и начинаете возведение печи. Далее все согласно порядовке, которая у вас имеется. И еще: если вы надеялись сложить печь за несколько дней, вас нужно огорчить. Дело это длительное, на которое уходит несколько недель. И это у опытных людей. А новички отопительные печи из кирпича своими руками складывают 3-7 недель в зависимости от размеров.

И еще один совет. Перед тем, как начинать класть на раствор, сложите все «на сухую». Просто вооружившись порядовкой, кладите кирпичи один на другой. Так вы будете иметь четкое представление, что и зачем следует, как и где нужно подрезать кирпичи (без этого не обойтись). Но резать начинайте только тогда, когда уже кладете на раствор. Во время кладки на раствор обязательно проверяйте каждый ряд на вертикальность и горизонтальность, следите за углами и исправляйте малейшие расхождения.

Печь кладут на глиняный раствор, проверяя каждый ряд на горизонтальность, а стены на вертикальность, отслеживая углы

После того, как печь сложена ее нужно обязательно просушить. Даже если вы не собираетесь ее в ближайшее время топить ее регулярно. Вы не только убедитесь в работоспособности своего детища, но и сделаете ее монолитом: при воздействии высоких температур глина сплавляется с кирпичом. Если же она будет высыхать в обычном режиме, то еще неизвестно, как поведет себя потом.

Вот основные этапы, которые помогут сложить печь своими руками. Сложно? Да! Но есть другие варианты печей, которые, возможно, вам понравятся и которые делать гораздо легче. Например, маленькая ракетная отопительная печь, использующая принцип пиролиза, но не требующая супер-сложной топки и больших затрат.

Основы обработки и кладки кирпича можно увидеть в этом видео. Процесс кладки колпаковой печи заснят на этом видео. Ролик длинный, но зато можно увидеть много тонкостей и особенностей .

Ракетная печь (реактивная)

Эти конструкции печей для дома очень оригинальны, при этом несложны для исполнения, требуют минимальных затрат и навыков, причем используется принцип пиролиза, то есть энергия топлива используется по максимуму. Их еще называют реактивными. Их изобрели очень давно в северном Китае и в Корее, потом модернизировали и адаптировали. Сегодня это очень популярное решение для отопления экологических домов во всем мире. Эти печи очень компактны и несложны, есть уже достаточно большое количество разных модификаций, а все потому, что эти малогабаритные отопительные печи делать своими руками просто и быстро. Вот и моделируют люди, изменяя базовую конструкцию под собственные нужды.

Устройство и принцип действия ракетной печи

Вот в чем суть. Конструкция изображена на рисунке. Имеется две топки, обе вертикальные, соединенные между собой горизонтальным дымовым каналом. От второй топки идет под полом длинный горизонтальный дымоход. В первичную камеру сгорания вертикально вставляются дрова и поджигаются снизу. Продукты горения попадают во вторую камеру и разогревают ее. При накоплении достаточной тепловой энергии находящиеся в ней газы вспыхивают (дожиг газов) и выделяют большое количество тепла (температура их сгорания очень высокая). Разогретые газы, расширяясь, заполняют горизонтальный дымоход, отдавая его стенкам значительную часть тепловой энергии. Дым выходит практически холодными, а если все построено верно, то и содержит он только пары воды да некоторое количество углекислого газа.

Один из вариантов ракетной печи

Очень просто и очень эффективно. И построение ракетной печи своими руками занимает всего 1,5-2 дня, и материалов нужно мало. И греет не хуже, чем традиционная, и пол от нее теплый. Непривычно? Да! Интересно? Еще бы! Еще и выглядеть такая печь может не менее презентабельно, чем лучшие дизайнерские украшения. Вот несколько вариантов в разном исполнении.

Это тоже ракетная печь, но в совершенно другом стиле. Топка справа

Вот кажется, придумали уже все печи, которые только могут быть и нового и интересного быть просто ничего не может. А вот и нет. Может. Доказательство — две чудо-печки, которые действительно поражают. Одна — электрогенерирующая, а вторая отопительная водяная. И обе чудо-печки наверняка можно сделать своими руками.

teplowood.ru

Печи отопительные своими руками

Кирпичная печь является традиционным отопительным агрегатом, превосходящим по основным характеристикам любые котлы и прочие разновидности отопительного оборудования. Правильно обустроенная кирпичная печь характеризуется высочайшими показателями практичности, надежности и производительности. При этом кирпичная печь абсолютно неприхотлива в уходе.

Печи отопительные своими руками

Существует несколько разновидностей печей. Вне зависимости от особенностей выбранного агрегата, его возведение будет осуществляться примерно по одной и той же схеме. При этом со строительством печи из кирпича можно справиться собственными силами.

Печи отопительные своими руками

Разновидности печей

Наиболее популярными являются следующие модификации кирпичных печей:

отопительные печные агрегаты. Основная функция такой конструкции понятна из ее названия. Такая печка применяется для обогрева помещений. Отопительные печи характеризуются довольно легким и быстрым возведением;
Печь отопительная

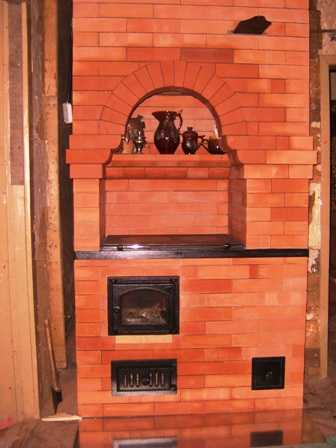

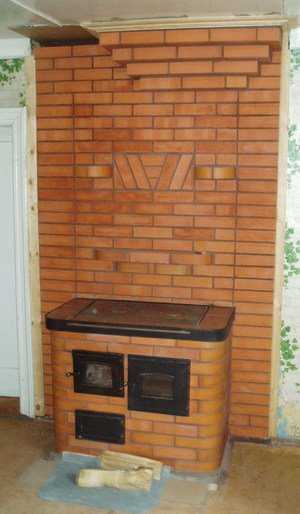

отопительно-варочные печные конструкции. Являются наиболее оптимальным, популярным и востребованным среди частных застройщиков вариантом. Помимо обогрева подобные печи дают возможность готовить различную пищу, что позволяет хорошо сэкономить на газе и прочих источниках тепловой энергии. В состав такой конструкции входит специальная плита либо даже вместительный духовой шкаф;
Отопительно-варочные печи
камины. Такие печи характеризуются более компактным размером, если сравнивать с перечисленными аналогами, имеют красивый вид и обеспечивают оптимальные условия отопления.
Печь-камин из кирпича

Также печи могут различаться по форме. К примеру, в частных домах наиболее часто возводятся печи, имеющие круглую, прямоугольную, а также квадратную форму. Доступное многообразие форм и конструкций позволяет владельцу подобрать наиболее оптимальный вариант конструкции для помещения любого размера, конфигурации и с любым интерьером.

Круглая отопительная печь

Вне зависимости от выбранной модификации, размера, формы печки и используемого топлива, конструкцию нужно возводить и обустраивать с соблюдением требований пожарной безопасности. Готовая печка будет иметь довольно внушительный вес, что накладывает ряд требований к выбору места возведения печи и обустройства основания для ее размещения.

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

Основные элементы конструкции отопительной печи

Схема элементов отопительной печи

Все существующие отопительные печи имеют примерно одинаковую и довольно простую конструкцию. Однако, несмотря на свою простоту, печные агрегаты способны в полной мере решать задачи, связанные с обогревом жилых помещений.

Главными составляющими отопительной печи являются топливное отделение и дымоотводящая конструкция. Если рассматривается отопительно-варочная печка, в состав конструкции нужно включить плиту либо духовой шкаф. По желанию владельца его печка может быть дополнена баком для подогрева горячей воды.

Отопительная печь. Общая схема

Топливник

Важнейшая часть любой отопительной печки. Объем топливника рассчитывайте в соответствии с площадью обогреваемого пространства, особенностями используемого топлива и т.д. Для изготовления топливника печи используйте качественный огнестойкий кирпич. Стенки топливника должны иметь толщину от половины кирпича.

Зольник

Зольник (поддувало) для печи

Это отделение предназначено для сбора отходов работы печи. Также через зольную камеру осуществляется подача кислорода к сгораемому топливу.

Зольник обустраивается ниже решетки колосника и оснащается индивидуальной дверцей.

Высота топливника обычно делается в 3 кирпича.

Дымоход

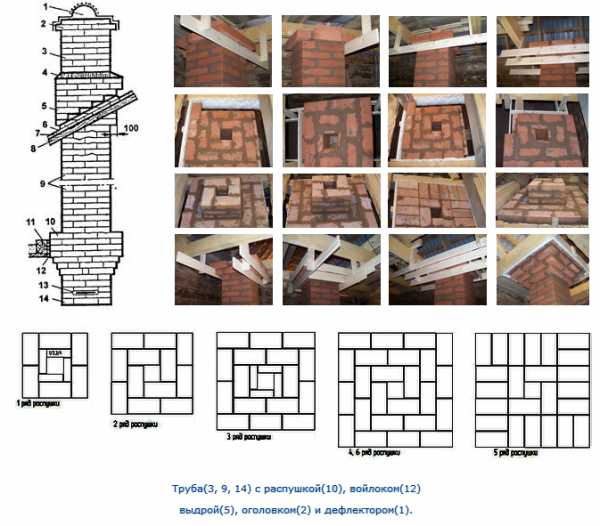

Правила устройства печной трубы из кирпича

Очень важная составляющая любой печи. Через дымоход осуществляется отведение газов. При этом конструкция обеспечивает дополнительный обогрев помещения.

Кирпичная печь – обустройство дымохода для нее

По возможности дымоход надо конструировать так, чтобы он был максимально прямым. Любые изгибы будут негативным образом отражаться на показателях эффективности работы отопительной печки.

Раствор для выкладки отопительной печи

Глиняный раствор

Чтобы работа вашей отопительной печи была максимально эффективной, надежной и безопасной, а сама конструкция служила максимально долго, вы должны правильно приготовить раствор для кладки.

Выкладка отопительных печек выполняется с применением вязкого раствора, приготовленного на основе глины и просеянного песка.

Для получения такого раствора вам нужно залить глину нормальной влажности водой и тщательно ее размочить. Пропустите смесь сквозь сито и размешайте до однородного состояния. Затем добавьте в смесь песок в количестве, необходимом для получения раствора с требуемой пластичностью и вязкостью.

Раствор для кладки печи

Уделите приготовлению раствора для выполнения кладки должное внимание. От правильности его приготовления зависит качество готового печного агрегата, его основные характеристики и продолжительность службы.

Руководство по самостоятельной кладке отопительной печки

К кладке приступайте через 1-1,5 месяца после обустройства ее фундамента. Именно за этот период бетон наберет нужную прочность, а готовый печной агрегат будет служить максимально длительно, надежно и качественно без ухудшения своих главных характеристик.

Фундамент под кирпичную печь

Процесс кладки печи Радонеж

Порядовка

Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.

Второй шаг. Залейте фундамент.

Фундамент

К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.

Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.

Четвертый шаг. Выложите первый ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.

Колосниковая решетка

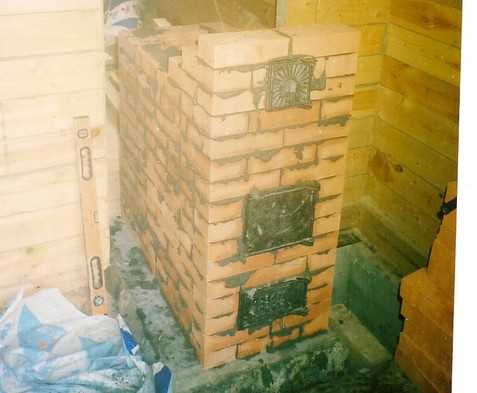

Продолжайте кладку печи в соответствии с порядовкой.

Строительство печи

Печь

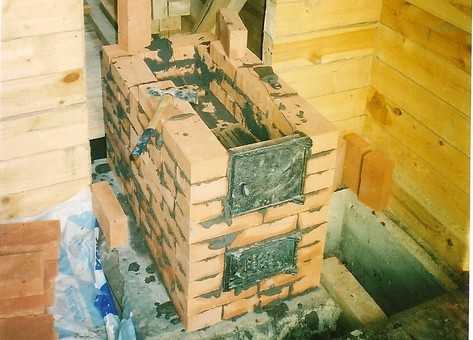

Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.

Порядовка

Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.

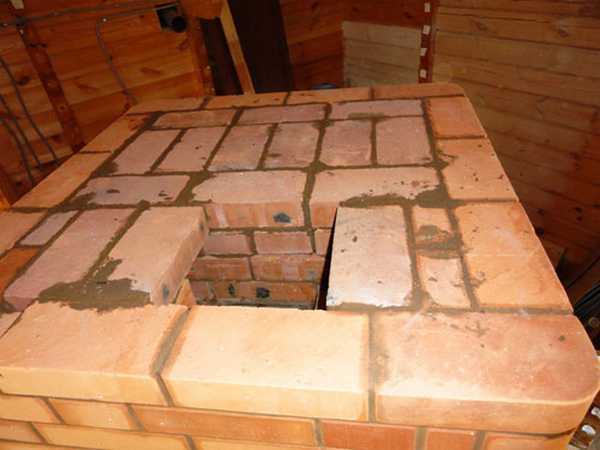

При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.

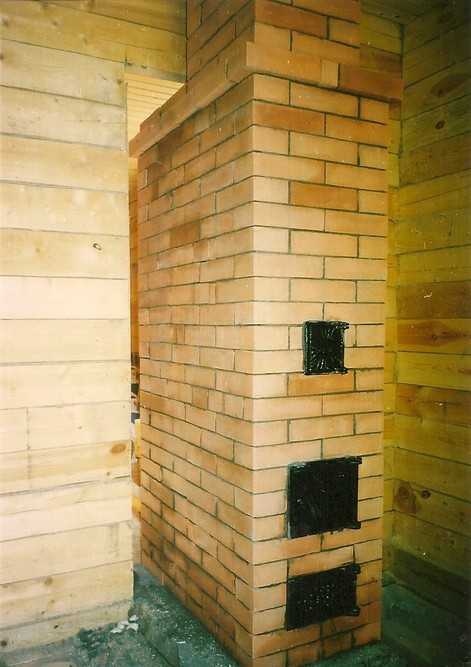

Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.

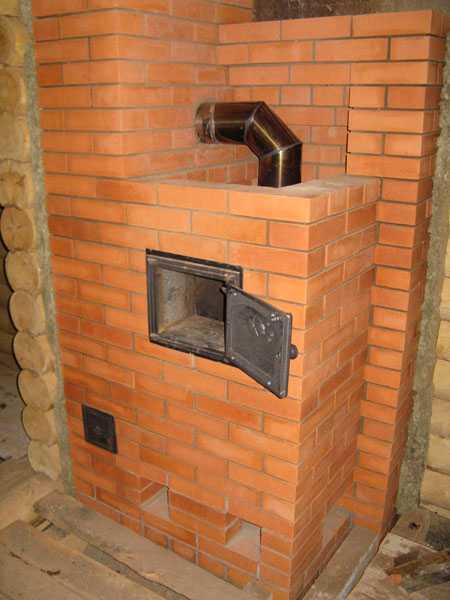

Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.

Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.

После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.

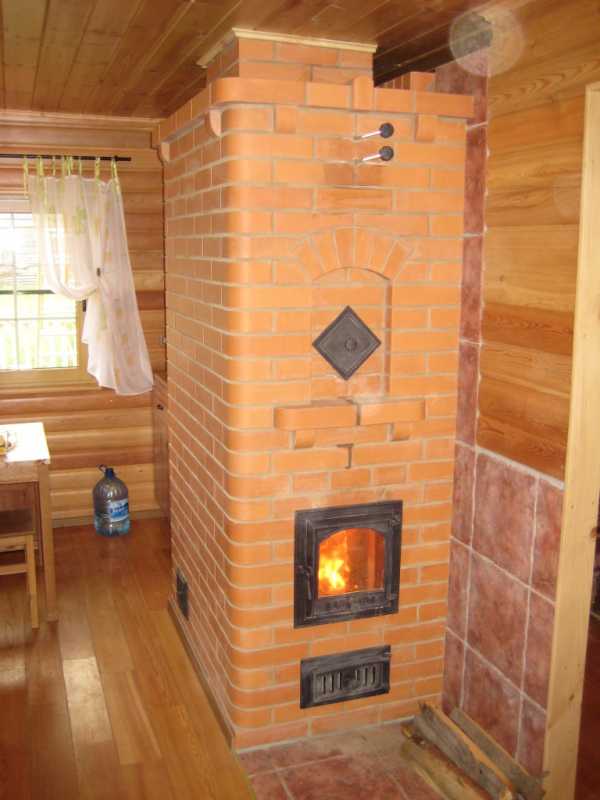

Если все сделано в соответствии с инструкцией, порядовкой и основными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.

Печь отопительная

Собственноручное строительство отопительной печи является достаточно сложным и продолжительным процессом, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, использовать только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.

В результате отопительный агрегат будет служить максимально долго, надежно и эффективно, а вы дополнительно сэкономите на обустройстве системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.

Видео – Печи отопительные своими руками

Удачной работы!

Видео – Печи отопительные своими руками

tolkostroyka.ru
