Как построить самую главную часть устройства? Кладка топки печи своими руками. Печь топочная

Размеры топки печи и другие параметры при использовании различных видов топлива

Множество владельцев современных построек, особенно загородного типа, используют для обогрева помещения печи. Рынок тематических приборов предлагает широкий ассортимент продукции, различающейся по размерам, функциям и габаритам, а также техническим характеристикам.

К сожалению, не все домовладельцы знают, что высота топки в печи должна быть определенных размеров, а именно этот элемент присутствует во всех конструкциях без исключения, он также отличается конфигурацией и размерами, что зависит от типа прибора и вида используемого топлива. Беря в учет этот факт, необходимо детально рассмотреть вопрос относительно того, какой же все-таки размер топки будет идеальным в том или ином случае.

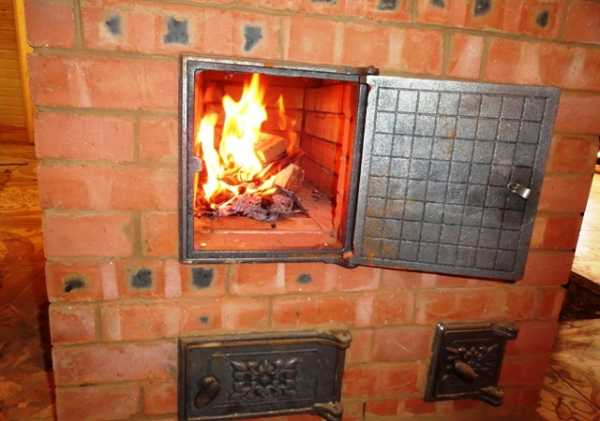

Готовая к использованию печь

Основные требования

Как уже было сказано выше, топки в печи имеются в любой конструкции. Если камера сгорания отвечает всем нормативным и техническим требованиям, тогда владелец дома может не переживать, что конструкция будет расходовать много топлива или плохо обогревать дом.

Если устанавливать современные печи для бани или дома, то в них уже имеется правильно продуманная система конвекции воздушных потоков в зоне, где происходит сам процесс горения. Более того, они оснащены вместительными топками, которые позволяют выполнять максимальную закладку дров и угля, тем самым сэкономив используемое топливо, и при этом способны поддерживать в доме как можно дольше комфортную температуру.

Опираясь на законы физики можно вспомнить, что правильный и качественный процесс горения происходит только при условии, что в камеру проникает достаточное количество кислорода. Для реализации этой опции разработано множество различных конструкций, но наиболее востребованной вот уже не один десяток лет остается колосниковая решетка.

Это изделие производят из чугуна, и в последующем устанавливают внутрь топочной камеры. Оно служит для того, чтобы поддерживать всыпанный объем используемого твердого топлива в процессе горения. На решетке имеются отверстия, расположенные вдоль ее основания, которые и способствуют проникновению воздушных потоков внутрь камеры. Чтобы улучшить тягу, имеется поддувало, посредством которого еще и убирается зола.

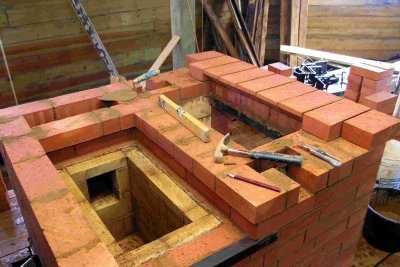

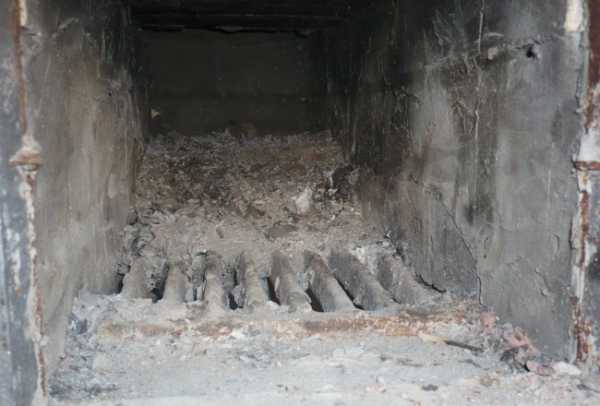

Типичное устройство топки

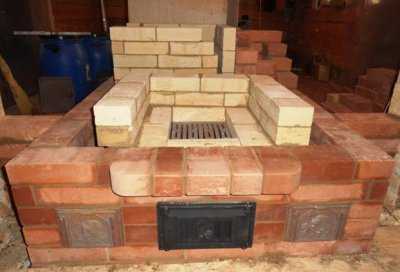

Расположение колосниковой решетки должно быть в середине топки печи для бани или загородного дома, немного ниже дверцы топливника, примерно на две кирпичные кладки, а горизонтальные отверстия направляются вдоль топочной камеры.

Уклон решетки составляет от двух до пяти сантиметров, что обусловлено размерами печей. Для лучшей растопки и создания правильной тяги элемент монтируется с уклоном к дымоходной трубе. Именно таким способом создаются идеальные условия для равномерного горения топлива внутри металлической или кирпичной печи, когда дым отслаивается от огня, не собираясь внутри топки.

Важно соблюдение еще и такого момента: если отопительный прибор изготовлен из металла, то необходимо дополнительно сконструировать защиту для топки, чтобы она не перегревалась, а вот в каменных изделиях, чтобы соорудить камеру лучше использовать шамотные кирпичи, устойчивые к высоким температурам.

Что касается используемого топлива, то для закупки необходимого объема материала на холодный сезон стоит правильно расчитать количество дней, когда будет гореть печь, площадь дома и взять в учет теплопроводность материала. Наивысшими показателями отличается каменный уголь (5500-6500 ккал/кг), торф отдает тепло немного хуже (2500-3500 ккал/кг), также как и дрова, но последние обязательно необходимо высушивать в естественных условиях.

Применение дров

Чтобы правильно рассчитать размер и форму отопительной камеры, нужно ориентироваться на высоту пламени, которое исходит от того или иного вида топлива. Если для угля можно делать небольшой топливник, то для торфа и дерева крайне необходимы большие габариты, поскольку эти вещества активно горят.

Размеры для дров

Учитывая высокий ствол пламени, специалисты рекомендуют делать топку для дров высотой от 80 см до 1 м. При несоблюдении этих параметров не будет происходить сгорания летучих веществ, в результате чего эти частички будут оседать в дымоходной системе.

Спустя время накопится значительный слой сажи, что приведет к снижению КПД всей печи. Чтобы угли скатывались, необходимо слегка скосить угловые части пода топки, которые непосредственно контактируют с колосниковой решеткой.

Параметры под каменный уголь

Специалисты отмечают, что процесс сгорания дровяного топлива происходит при потреблении меньшего объема кислорода, чем того требует уголь. Исходя из этого, необходимо брать в учет тот факт, что размеры площади колосниковой решетки в печах, где используется такой вид топлива, должны быть больше.

В области горения, в топочной камере, должны быть созданы условия максимального проникновения кислорода. Именно поэтому для угля устанавливают колосниковую решетку такого же размера, как и подовая часть камеры.

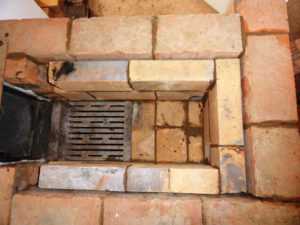

Определенно большая топка для угля

Что касается материала изготовления этого элемента, то он должен быть устойчивым к воздействию высоких температур, а также иметь толщину не менее 4 см. Специалисты отмечают, что если на печах есть варочные поверхности, то закладку топлива можно делать через отверстия в них.

Еще один момент, объем сечений колосниковой решетки необходимо выбирать как можно больший, поскольку в процессе горения каменного угля внутри камеры нагнетается очень высокая температура. Внутренние стены обязательно облицовываются огнеупорными кирпичами.

Для угля марки «Антрацит» характерной особенностью является то, что объем летучих веществ значительно меньший, нежели у другого каменного угля или дров. Соответственно, при таких условиях внутри печи горит маленькое пламя, что позволяет уменьшить размеры топки почти в два раза.

Глубина погружения колосниковой решетки должна составлять 30 см, а для повышения КПД при использовании угля этой марки необходимо топку сузить в районе нижней части решетки. Слой топлива будет больше, а значить и теплоотдача повысится.

Параметры при использовании торфа

Расчет достаточного объема топки, в которой используется торф, основывается на рекомендуемых параметрах высоты камеры, соответствующие в среднем 75 см, колеблясь на 5 см в большую или меньшую сторону.

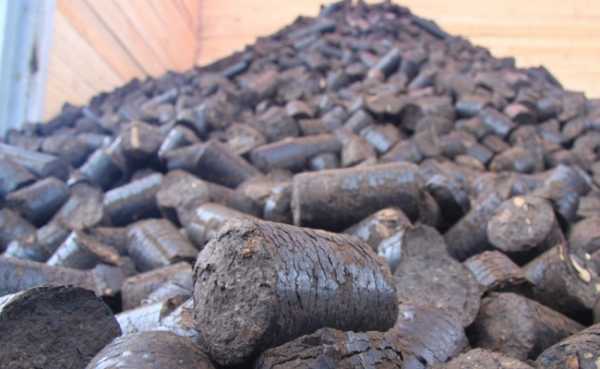

Торфяные брикеты из под пресса

В зависимости от того, насколько влажный торф, размеры колосниковой решетки будут отличаться. Если брикеты сухие, то подойдет такой же элемент, как и для дровяных печей, но если продукт влажный, то она должна быть немного больше. Длина зазоров находится в пределах 0,8-1 см.

Если торф влажный, то для комнатной или банной печи необходимо выбирать колосниковую решетку большего размера, поскольку здесь рекомендуется использовать высоту топки не менее 80 см, при ширине от 40 см. Также придется просверлить дополнительные отверстия в задвижке.

В зависимости от выбранного вида топлива, будет определяться размер топки и объем материала для одной закладки:

Если измерять от колосниковой решетки, то высота топочной камеры должна быть около 65 см (если использовать торф), 80 см (если используют дрова) и около 70 см для угля.
Ширина топки в печках небольшого размера составляет около 20 см, для больших конструкций будет достаточно 30 см.

Если опираться на приведенные рекомендации относительно требований к используемому топливу и параметрам топочной камеры, то можно избежать перерасхода материалов, тем самым сэкономив приличную сумму в течение отопительного сезона.

ochg.ru

для дров, угля, торфа и других видов топлива

Хорошей работе отопительного прибора способствуют верные размеры топки печи для дров, вид и форма отопительного устройства, а так же используемое топливо.

Отопительное устройство с верно изготовленной топкой продуктивно расходует топливо и отличается высокой теплоотдачей. Правильно устроенная топка обеспечивает достаточное количество воздуха в зоне горения, вмещает необходимое количество горючего и поддерживает высокую температуру горения.

Современные печи уже снабжены системой передвижения воздушного потока и большими топками, которые позволяют максимально снабдить отопительный прибор углём, брикетами и прочими видами топлива.

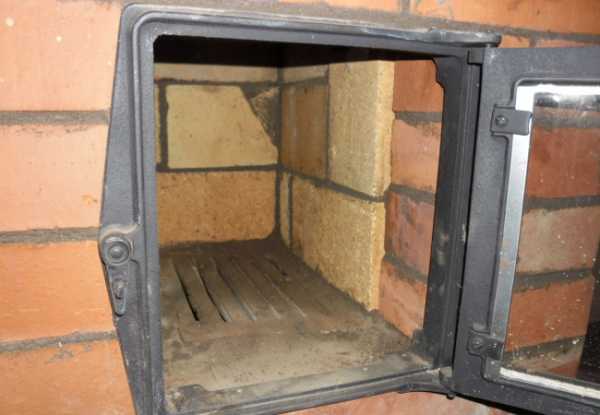

Устройство топки

Для хорошего притока воздуха к дровам топка для печи монтируется с колосниковой решеткой и поддувалом. Колосниковая решетка выливается из чугуна и служит для поддержания горящих дров или углей.

Она выполнена с продольными сквозными отверстиями или щелями. Для более больших топок колосниковая решётка делается из специальных одиночных частей — колосников.

Поддувало — проём в печи под топкой, предназначенное для улучшения тяги и выгребания нагоревшей золы. Если отопительное устройство изготовлено не из кирпича, а из металла, то нужно предусмотреть защиту топки от перегрева. Так же в каменных обогревающих приборах рекомендуется сложить камеру из жаропрочных шамотных кирпичей.

к содержанию ↑

Оптимальные размеры топки

Чтобы определить оптимальные размеры топки печи нужно определиться с видом топлива.

к содержанию ↑

Для дров

Высота топки варьируется от 0,8 — 1 метра, для того что бы летучие вещества успевали сгорать в топке и не образовались отложения сажи в дымоходной трубе. Ширина от 0,25 до 0,4 м, а минимальная глубина 0,7 м. Углы кирпичей, которые контактируют с колосниковой решеткой, должны быть наклонены к решётке, чтобы угли могли скатываться.

к содержанию ↑

Для пеллет и брикетов

Данный вид топлива достаточно универсален и подходит для использования в обычной печи. Параметры топки: высота от 0,8 до 1 м, ширина от 0,25 до 0,4 м, глубина от 0,7 м. Отличие в том, что брикеты изготавливаются из отходов. Они проходят обработку и прессуются в брикеты разных размеров и форм. Годятся для отопления домов и нежилых построек.

к содержанию ↑

Для угля

Для продуктивного горения каменного угля необходимо большое количество кислорода, нежели при сжигании брикет. По этой причине площадь колосниковой решётки больше чем размеры топки печи для дров.

Глубина установки решётки не менее 0,3 м, высота от 0,8 до 1 м, ширина до 0,4 м. А так же учитывается сечение колосников, ведь температура при сжигании угля гораздо больше, чем при горении торфа или паллет.

к содержанию ↑

Для торфа

Высота топки колеблется 0,70 – 0,80 м, ширина 0,25 – 0,3 м, глубина от 0,7 м. Параметры колосниковой решётки зависит от количества влаги в торфе: при употреблении сухого торфа ставится та же решетка, что и для обычного отопления, для влажного торфа решетка должна быть больше. Щели в решётке должны быть не более 1 см.

к содержанию ↑

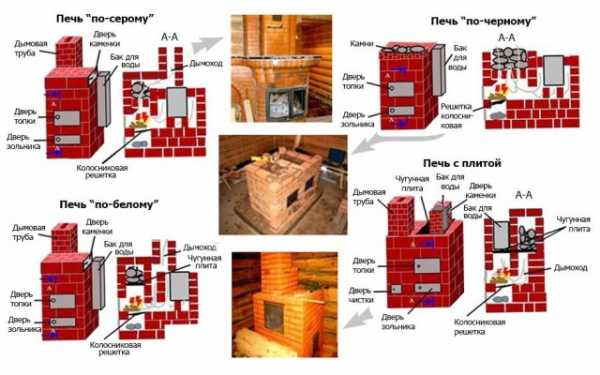

Для банной печи

Если поставить обогревающее устройство в бане с большим КПД, то помещение будет прогрето быстро, а камни не успеют набрать нужной температуры и получить пар не получится. А топка с маленьким КПД может привести к прогоранию металла, из-за работы на максимальной температуре.

Оптимальный размер топки банной печи составляет 650х650 мм. Такой параметр позволит получить мощность примерно в 30кВт. А если заложить высоту от 1 до 1,5 метра, то количество помещаемых камней в каменку будет от 70 до 150 кг.

к содержанию ↑

Как мощность печи зависит от размера топки?

Мощность отопительного устройства зависит от многих факторов. Рассмотрим некоторые из них:

Конструктивный. Обогревающее устройство должно быть сложено так, чтобы все составные элементы находились в правильном соотношении друг к другу. Следовательно, только правильная конструкция обеспечивает нужную мощность печи в зависимости от размеров топки, высоты трубы и сечения дымохода.
Эксплуатационный. Чем больше влаги держит в себе топливо, тем больше нужно расходовать тепла и энергии на её испарение. Это же относится и к температуре топлива. Только принесенные угли с улицы возьмут себе часть тепла для обогрева. Температуру горения снижает большое количество воздуха, вызывая неполное сгорание топлива. Недостаток воздуха приводит к недожогу топлива, что снижает температуру горения и приводит к оседанию сажи.

Мощность обогревающего устройства зависит от параметров.

Чем больше вместимость топки, тем она мощнее. На 1 кг сухого горючего принято считать 4кВт. Если отопительное устройство помещает 3кг топлива, то она даст 12 кВт тепла.

Обычно на 10 м2 площади отапливаемого помещения берётся 1 кВт мощности обогревающего прибора.

При кладке печей используются только жаропрочные материалы, которые не деформируются от высоких температур. Нужно учитывать и то, что материалы имеют разное свойство расширения. Глина и кирпичи – это основа любой хорошей печи. Сорт кирпича должен быть первым, а все подсобные материалы теплоизоляционными.

к содержанию ↑

Вывод

Таким образом, изучив вопрос, о предназначении отопительного прибора исходя из кпд и вида горючего, можно подобрать для себя нужный вариант. Тем самым сделав свой отдых в загородном доме комфортным и приятным для всей семьи.

pechnoy.guru

как сложить, сделать свод, чем обработать перекрытие кирпичной печки, как правильно перекрыть

Топка печи – один из её основных элементов, предназначенный для горения топливных материалов.

Любая топка должна обеспечивать приток кислорода для поддержания огня, полное сгорание топлива, выход дымовых газов и удаление золы.

Конструкция топки определяется в зависимости от типа печи и вида горючего.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

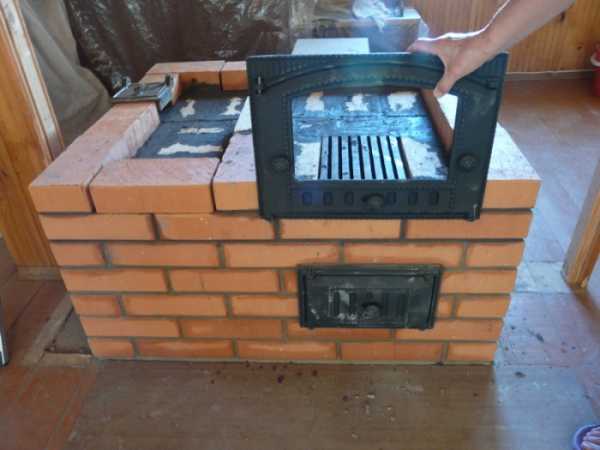

Как сложить топку печи своими руками

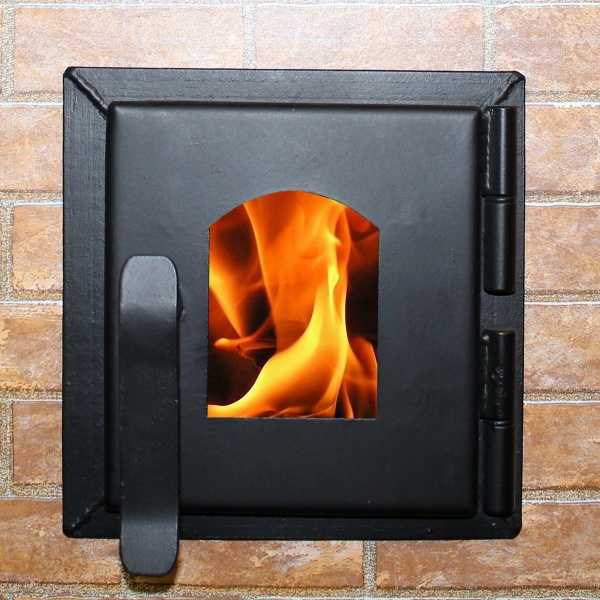

Топка печи состоит из поддувала (зольника) с дверцей, колосниковой решетки и топочной камеры (топливника) с дверцей.

Размеры определяются исходя из объема дров для одновременной загрузки. По ширине топочная камера равна её дверце или немного шире с обеих сторон.

Высота топливника должна способствовать полному сгоранию топлива, что достигается наличием в камере свободного места после загрузки дров. Рекомендуемая высота 80—100 см.

Справка. Глубина печной топки должна вмещать горючий материал по длине, иных ограничений нет.

Топочная камера соединяется с зольником посредством колосниковой решетки. Последняя предназначена для подачи воздуха во время горения и сбора золы. При установке решетки необходимо её заглубить ниже уровня топочной дверцы, чтобы не допустить выпадения на пол горящих углей.

Топливник должен иметь скосы в направлении колосников для перемещения золы в поддувало. Зазор между кладкой и колосниковой решеткой должен быть не менее 5 мм, чтобы исключить разрыв кирпича в результате разности расширений кирпичного материала и металла при высокой температуре.

Выбор материалов для кладки и перекрытия, чем обработать конструкцию

Конструкция изготавливается из глиняного красного кирпича с облицовкой (футеровкой) огнеупорным материалом. При выборе кирпичного материала необходимо обратить внимание на то, чтобы он не был пережжёным или с трещинами. Качественный кирпич, подходящий для печной кладки, имеет ровные грани, острые кромки и равномерный цвет, при постукивании раздается чистый почти металлический звук.

Внимание! Силикатный кирпич для строительства устройства не подходит.

Потребуются следующие материалы:

красный кирпич — для стен;
огнеупорный и клиновидный (шамотный) кирпич — для футеровки и формирования перекрытия;

ogon.guru

Топка печи.

Устройство топки (топливника).

Важнейшая часть печи — топка (или топливник). Печь с правильно устроенной топкой сэкономит дрова и быстрее обогреет помещение. Правильно же устроенной топкой надо считать такую, которая обеспечит достаточное количество воздуха в зоне горения, будет вмещать достаточное количество топлива и сохранять высокую температуру горения. Чтобы обеспечить достаточный для горения приток воздуха к топливу, топки делают с колосниковой решеткой и поддувалом. Колосниковая решетка — чугунная решетка, устанавливаемая в топке и служащая для поддержания слоя твердого горящего топлива. Для поступления воздуха к топливу, колосниковая решётка имеет продольные отверстия или щели. Для топок больших размеров колосниковая решётка делается из отдельных элементов — колосников.

Поддувало — отверстие в печи ниже топки, которое служит для улучшения тяги.

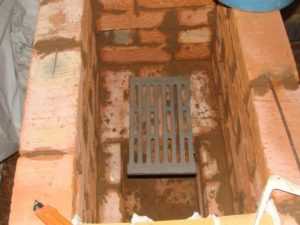

Колосниковую решетку располагают в середине топки ниже топочной дверцы на один-два ряда кирпича, направляя прорези по длине топки. Решетку кладут с уклоном к дверке 2 – 3см в небольших печах и до 4-5 см в печах большего размера, так чтобы решетка поднималась к дымоходу. Благодаря такому подъему, топливо горит более ровно и дым легче отделяется от пламени, не скапливаясь в топке.

Сам под отопительной печи соответственно также должен подниматься к задней стенке печки.

ВАЖНО!!! Между кирпичом и решеткой необходимо оставить зазор, так как решетка, нагреваясь, расширяется и разрушает кладку.

Выкладывать топку рекомендуется из шамотного кирпича.

В топках для дров хорошо горит и торф с обычной влажностью (25–30 %), и каменный уголь (последний горит только на колосниковой решетке).

Для сжигания более влажного торфа и торфяной крошки в топке размещают две колосниковые решетки. В задней части пода размещают горизонтальную решетку, и с уклоном в сторону задней решетки – в передней части топки. Торф разжигают на горизонтальной решетке. Когда он разгорится, топку загружают остальным топливом, закрывая при этом и наклонную решетку. Чтобы мелкие частицы торфа не просыпались сквозь решетку, зазоры в ней не должны превышать 8—10 мм.

В топке для сжигания каменного угля нужно обеспечить усиленный подвод воздуха в зону горения. Это условие удовлетворяется при установке колосниковой решетки, по размерам равной поду топки. Сама колосниковая решетка при использовании такого вида топлива тоже должна быть усиленной. Высота колосников в ней не менее 40 мм.

Зольник (или зольная камера), располагающийся под колосниковой решеткой, служит для того, чтобы там скапливались несгоревшие остатки топлива. Еще одна важная функция зольника — подвод воздуха к зоне горения.

Высота зольниковой камеры – обычно три слоя кирпича.

Под топкой (непосредственно под колосниковой решеткой) на зольной камере делают отверстие (поддувало) и устанавливают на него поддувальную дверцу, регулируя ей приток воздуха к горящему топливу.

Наибольшей теплотворной способностью обладает каменный уголь – 5500 – 6500 ккал/кг, торф – 2500 – 3500 ккал/кг, дрова – 2500 – 3500 ккал/кг. Для повышения качества дров их подвергают естественной сушке.

Форма и размеры топки зависят от типа топлива. Дрова и торф дают при горении большое пламя и содержат много летучих веществ, поэтому топки должны иметь большие размеры.

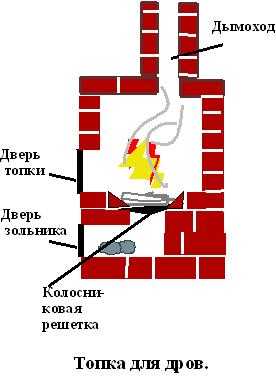

Устройство топки для дров.

Высота топки для дров может быть от 80 см до 1 м. Если высота топки недостаточна, то летучие вещества не успевают сгореть в топке.. Это приводит к тому, что несгоревшие частицы осаждаются в дымоходах, образуя слой сажи, тем самым, ухудшая нагрев печи. Печь с такой топкой неэкономична.

Углы кирпичей пода топки, контактирующие с колосниковой решёткой, должны быть немного скошены к решётке для скатывания углей.

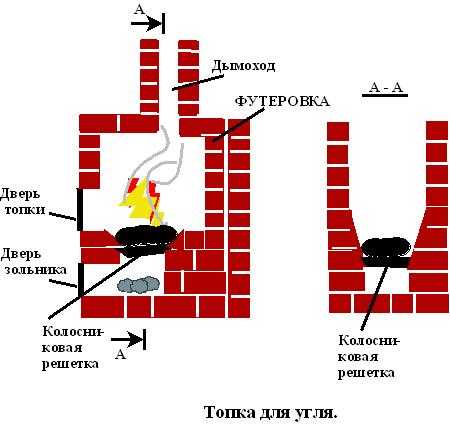

Устройство топки для каменного угля и антрацита.

Для того, чтобы процесс горения каменного угля протекал нормально, требуется значительно большее количество кислорода, чем при сжигании дров. Поэтому площадь колосниковой решётки должна быть большей, чем для дров. Так как при сжигании каменного угля и антрацита развивается более высокая температура, чем при сжигании дров, то сечение колосников должны быть больше, что позволит избежать их деформации при нагревании. Стенки топки выкладывают огнеупорным кирпичом.

Антрацит характеризуется малым количеством летучих веществ, кроме того, пламя получается небольшим, поэтому объём топки может быть в 1, 5- 2 раза меньше, чем для дров. Колосниковую решётку заглубляют на 30 см. Топка для антрацита должна быть сужена в нижней части над решёткой, что обеспечит толстый слой антрацита и повысит эффективность сгорания топлива. В задвижках просверливаются отверстия, чтобы после их закрытия газы могли выходить в трубу.

Устройство топки для торфа.

Высота топки может быть 70 – 80 см. Размеры колосниковой решётки зависят от степени влажности торфа: при использовании сухих брикетов можно использовать такую же решётку, как и для дров, для влажного торфа решетка должна быть большего размера. Зазоры в решётке должны быть не более 8 – 10 мм.

Стенки топки должны иметь наклон к решётке. Так как при сгорании торфа образуется много золы, то зольник должен быть большего размера.

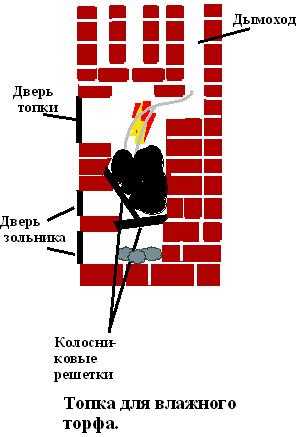

Для торфа повышенной влажности устанавливают две колосниковые решётки, это обеспечивает больший приток воздуха. Высота топки в этом случае должна быть не менее 80 см, ширина не менее 40 см. В задвижке просверливаются отверстия.

Размер топки в обогревательной печи

Размеры топки Ширина топки в малых печах должна быть не менее 20 см, в больших – не менее 30 см.Высота топки, считая от колосниковой решетки, должна быть для торфа не менее 65 см, для дров — не менее 80 см, для каменного угля – не менее 70 см. Топлива в топку кладут столько, чтобы между ним и верхом оставалось свободное пространство не менее 30 см. При несоблюдении этих условий несгоревшие частицы топлива (сажа) попадают в дымоход и оседают там, насыщаясь окисью углерода. При накоплении в дымоходах достаточного количества сажи возможно отравление («угорание») угарным газом при закрытии задвижки.

u-dachniki.ru

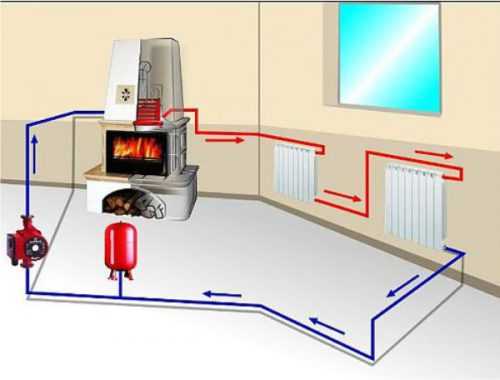

Печь с котлом водяного отопления своими руками: конструктивные особенности

Отличный вариант организации автономной системы отопления в частном доме или бане – стационарная печь с котлом водяного отопления.

Подобное устройство отличается практичностью и экономичностью, высокой теплоотдачей и КПД, что позволяет эффективно отапливать помещения различной площади в короткий промежуток времени.

Подобную систему достаточно просто организовать собственноручно, не привлекая дорогостоящих специалистов.

Содержание статьи

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

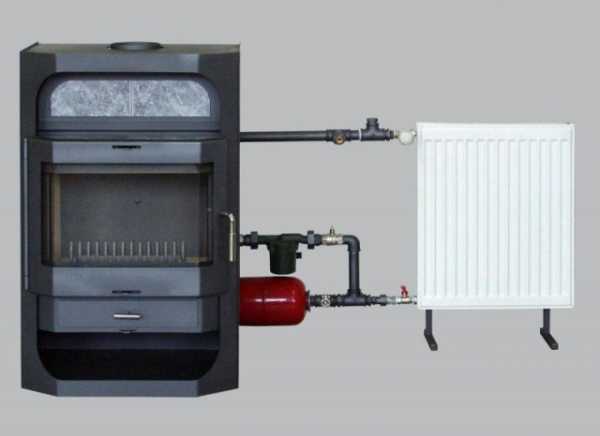

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

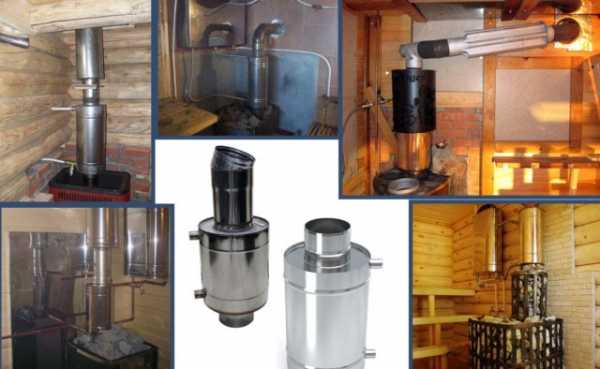

Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

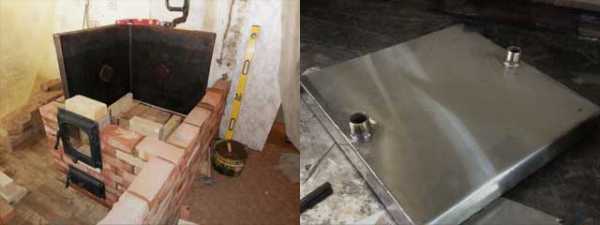

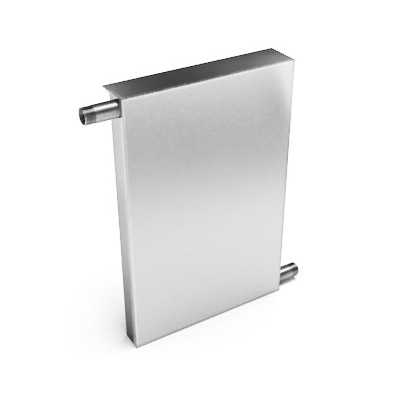

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

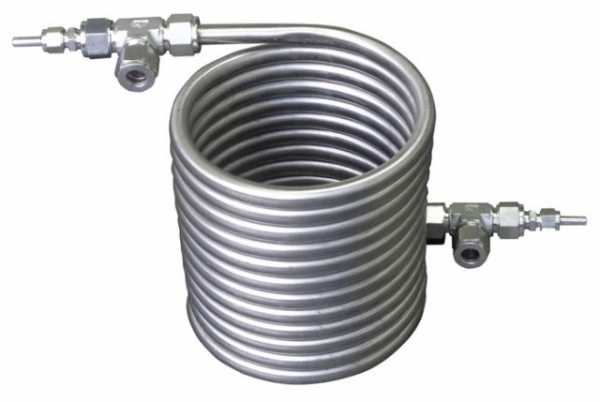

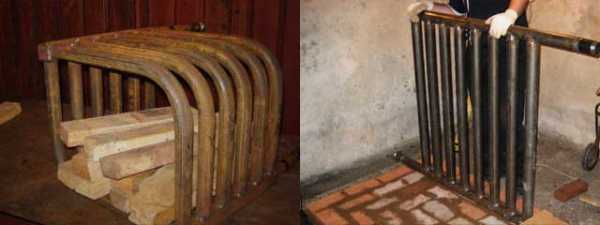

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Основные эксплуатационные характеристики печей

Обустроенная печь с котлом водяного отопления своими руками предназначена для выполнения двух важных функций: обогрева помещений и нагрева воды. К тому же она может быть оборудована варочной поверхностью и духовкой, что позволит использовать ее для приготовления еды.

Отопительное оборудование обладает рядом преимуществ:

Традиционная печь за 1 час работы выделяет до 7 тысяч Ккал тепловой энергии, которой достаточно для обогрева дачного домика. Котел отопления имеет более высокий КПД, что позволяет обогреть большой жилой дом и баню. При этом низкий расход топлива приводит к существенной экономии.
Комбинированная система отопления, состоящая из печи и котла, обеспечивает максимальную производительность при минимальных расходах.
Основным топливом является древесный уголь, дрова или пеллеты. Подобные материалы доступны в цене, удобны в транспортировке и хранении.
Печи, оснащенные водяным контуром, не требуют беспрерывной топки. Достаточно одной закладки топливного материала в сутки, чтобы обеспечить быстрый прогрев помещений и горячее водоснабжение.
КПД комбинированных устройств по сравнению с традиционными печами достигает 85 %.
Организовать автономную систему отопления, комбинированную, с водяным контуром, под силу любому домовладельцу, подготовив необходимые инструменты и материалы.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

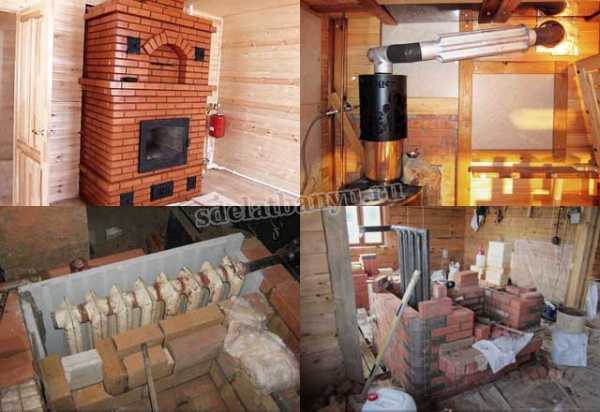

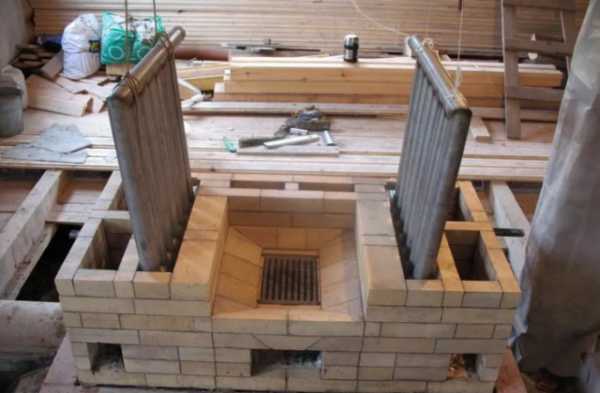

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
На фундамент укладывается слой гидроизоляции из рубероида или пленки.
На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.

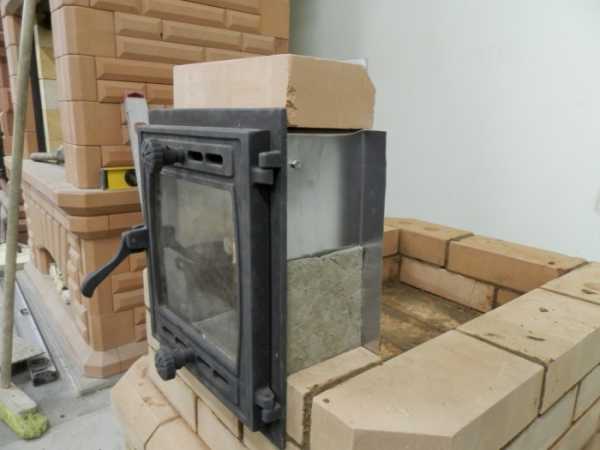

Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

sdelatbanyu.ru

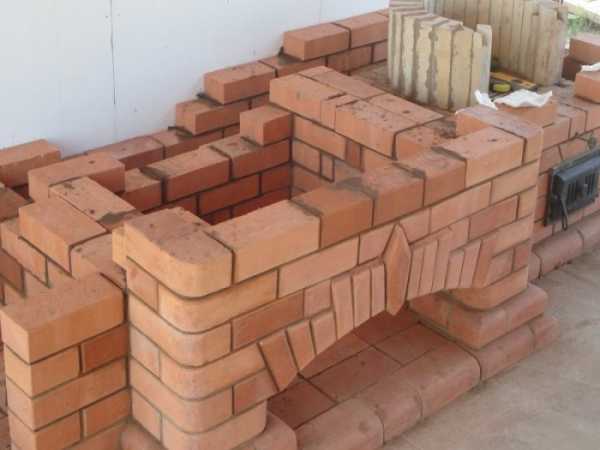

Топка печей. Кладка печей своими руками

Нагревание печей зависит не только от топлива, но и от умения правильно выполнять топку, а также от состояния самой печи.

За печью следует систематически ухаживать, то есть чистить трубы, замазывать все, даже самые незначительные трещины, которые не только опасны в пожарном отношении, но и сильно снижают нагревание печи в целом, а к тому же могут повести к образованию конденсата. Например, при наличии 2-миллиметровой трещины вокруг периметра рамки задвижки трещина дает возможность в течение часа просачиваться через нее до 15 куб. м воздуха, который, нагреваясь до 80-100 °C, будет уносить тепло, а это составляет около 10 % потерь тепла печью.

При подаче излишнего воздуха через поддувало потери тепла печью достигают 15–25 %, а если горение происходит с открытой топочной дверкой, то — 40 %. Все это говорит о том, насколько вредны различные трещины и щели. Чистить и ремонтировать печи достаточно один раз в год в летнее время, но дымовые трубы приходится чистить от сажи два-три раза в отопительный сезон.

Необходимо помнить, что нагрев стенок печи зависит прежде всего от того, в каком состоянии они находятся. Если на стенках печи или в дымоходах много сажи, то они нагреваются очень слабо и на топку приходится затрачивать гораздо больше топлива и времени. Толщина сажи в 1–2 мм значительно ухудшает восприятие тепла стенками.

Перед топкой надо очистить колосниковую решетку, удалить всю золу, что обеспечит свободное прохождение воздуха к горящему топливу.

Топливо нужно заготавливать заблаговременно, чтобы оно высохло. Колотые дрова считаются сухими только через год и после того, как они были уложены в клетку и находились на улице под навесом. При сгорании сырого топлива имеющаяся в нем влага превращается в пар, который, проходя по каналам печи, охлаждает их, а попадая на холодные стенки трубы, оседает на них, превращаясь в капли, которые, стекая, смешиваются с сажей и образуют конденсат.

Теплотворная способность топлива разная. Возьмем, к примеру, сухие дрова разных пород. Например, 1 куб. м березовых дров равноценен 3/4 куб. м дубовых, 1,1 куб. м — ольховых, 1,2 куб. м — сосновых, 1,3 куб. м — еловых, 1,5 куб. м — осиновых. Отсюда видна выгодность применения для топлива дров той или другой древесной породы. Дрова должны быть наколоты на поленья средней толщины 80-100 мм. При взятии дров на топку поленья следует отбирать одинаковой толщины, так как они будут сгорать одновременно, что очень важно для нагревания печи.

Торф практически может гореть в любых печах, но для этого в них надо усилить тягу. Для торфа лучше всего класть печи с соответствующим топливником.

Длительность топки печей составляет в среднем 1–1,5 ч. После топки поверхность печи должна быть нагрета до температуры 70–80 °C и в редких случаях — до 90 °C. При более высокой температуре пыль на поверхности печи пригорает, выделяя неприятный запах. Поэтому лицевые стенки печи следует систематически очищать, вытирая сухой тряпкой собравшуюся пыль. Особенно это надо делать в начале отопительного сезона. Перегревать печь длительной топкой не следует. Это может привести к образованию трещин и расстройству печной кладки. Имеются печи, которые топят через один-два дня. Такие печи или хорошо построены, или имеют несоразмерно большие размеры по сравнению с площадью отапливаемого помещения. Большие печи не всегда хороши. В одном случае они занимают много места, а в другом из-за большой температуры в помещении приходится часто открывать форточки для проветривания, а это приводит к перерасходу топлива.

Все это говорит о том, что очень большие печи неэкономичны.

Размеры топок у всех печей должны быть выполнены по тем размерам, которые даны в порядовках.

В топку сразу закладывают все количество дров, которое необходимо для нормального нагревания печи. Кладут их в клетку или рядами, чтобы между поленьями были зазоры до 10 мм. Это необходимо для того, чтобы все поленья начинали загораться сразу со всех сторон, создавая как можно больше жара. При этом дровяная кладка не должна доходить до верха топливника минимум на 200 мм. При таких условиях мелкие частицы топлива и различные горючие вещества сумеют сгореть в топливнике до того, как они попадут в дымоходы. Во-первых, это повышает температуру печи и максимально используется теплотворная способность топлива, во-вторых, попадая в дымоходы, несгоревшие частицы засоряют их и они меньше поглощают тепла. Топливо укладывают так, чтобы оно ровным слоем лежало на колосниковой решетке или на поду печи ближе к топочной дверке. Для растопки под нижний ряд кладут самые сухие поленья, а под них сухие щепки, лучины, бумагу. Категорически запрещается применять для растопки керосин, бензин, ацетон и тому подобные взрывоопасные вещества.

Некоторые печи при растопке дымят. В таких печах надо сначала сжечь бумагу, тонкие лучины, стружку, чтобы дымоходы заполнились теплым воздухом, а затем растапливать печь.

Толщина слоев топлива на колосниковой решетке рекомендуется следующая:

для дров влажностью 25 % 250–350 мм

для торфа кускового влажностью 30 % 200–300 мм

для каменного угля 100–160 мм

для антрацита 150–240 мм

Растапливая печь, открывают полностью топочную дверку, заслонки, задвижку и вьюшки. После растопки, как только дрова разгорятся, топочную дверку закрывают, а поддувальную открывают. Тягу в печи регулируют поддувальной дверкой, задвижкой или вьюшкой. Тяга должна быть достаточно хорошей, но не излишней.

Следует помнить, что топливник, полностью не заполненный топливом, не дает возможности хорошо протопить печь. При правильно и полно загруженном топливнике топливом большой эффект получается тогда, когда дрова хорошо разгорятся. Надо только следить за тем, чтобы в печь не попадал избыточный воздух. Прорыв лишнего (холодного воздуха) охлаждает печь, то же происходит и из-за несвоевременного закрывания печи, которое сопровождается потерей 15–20 % тепла, а иногда и больше.

Обычно силу тяги определяют по цвету пламени: если пламя красное, с темными полосами, а из трубы идет густой бурый или черный дым, значит, не хватает воздуха и его приходится увеличивать; когда цвет пламени золотисто-желтый, подача воздуха считается нормальной, а если пламя ярко-белого цвета и слышится гудение в каналах печи, это говорит о том, что воздух поступает в избытке и его надо уменьшить.

Самое ценное в топке печи считается то время, когда дрова в топливнике хорошо разгорятся, а во всех дымооборотах печи образуется наивысшая температура, при которой сильнее всего нагревается печь в целом. Во время топки печь должна поглотить максимальное количество тепла, то есть нагреться. Поэтому в процессе горения топлива открывать топочные дверки нельзя, так как в топку начинает попадать холодный воздух в большом количестве, охлаждая тем самым горячие газы и каналы печи.

В силу вышеизложенного следует соблюдать следующие правила. По мере прогорания топлива надо прикрывать не только дверку топливника, но и частично вьюшку или задвижку. Перемешивать (шевелить) дрова можно только после того, как они хорошо прогорели и между поленьями образовались большие пустоты, сквозь которые в топливник начинает поступать излишний для горения воздух, охлаждая печь.

Если остаются головешки, их надо собрать в центре топливника (пода печи) или колосниковой решетки и обложить с боков ярко горящими углями. Выгорающие угли и дрова (головешки) должны плотно лежать, чтобы на пути движения воздуха к топливнику не было излишнего его притока.

Когда угли прогорят и перестанут выделять синее пламя, то есть угарный газ, эти угли надо разровнять по решетке или поду топливника, но ближе к дверке и плотно прикрыть ее.

Трубу же рекомендуется оставить открытой еще на 5-10 мин, чтобы имеющийся в топливе угарный газ до конца сгорел и не проник в помещение, что может привести к отравлению людей. По истечении этого срока трубу полностью прикрывают.

Чтобы избежать отравления угарным газом, не следует топить печь перед сном. Когда для топки применяют каменный уголь, антрацит или торф, то в дымовой задвижке просверливают отверстия диаметром 10–15 мм, через которые будут отводиться скапливающиеся в печке газы.

Каменный уголь и антрацит разжигают предварительно дровами, затем на горящие угли насыпают слой каменного угля толщиной 50–60 мм и, как только он разгорится, на него насыпают оставшуюся порцию угля слоем примерно в 150 мм. Более толстый слой не рекомендуется, так как он будет гореть неправильно. Такая толщина слоя угля должна поддерживаться в течение всего времени топки.

Поделитесь на страничке

Следующая глава >

hobby.wikireading.ru

Топочная дверца

Среди современных дачников и владельцев загородных участков сегодня набирают популярность переносные или стационарные печки, устанавливаемые на улице. Их обычно размещают возле дома или в беседке. В летнее время такие конструкции становятся популярнее стационарных очагов, находящихся внутри дома. Однако в каждом из этих устройств имеется одна общая деталь – топочная дверца. Такой элемент существенно влияет на работу печки. От выбора топочной дверцы зависит эффективность эксплуатации очага.

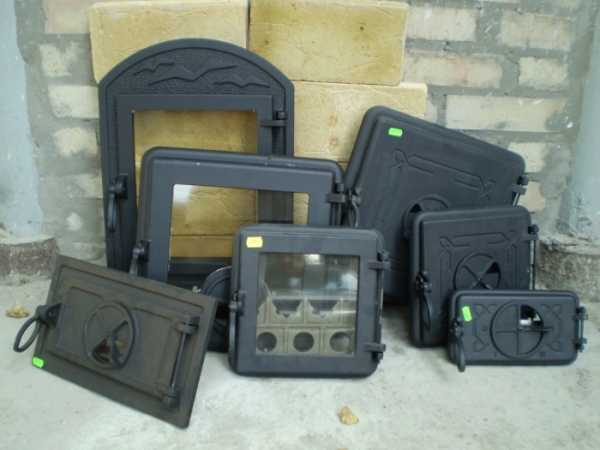

Виды топочных дверей

Сегодня все дверцы, используемые в печах, можно разделить на несколько групп, которые отличаются по определенному признаку. К примеру, изготавливаются такие изделия из множества материалов:

Одним из самых распространенных материалов для топочных дверей является чугун. Такие изделия достаточно популярны на протяжении многих десятилетий. Однако они отличаются такими недостатками, как большая масса, неудобство использования, значительный объем изделий.
Ко второй группе можно причислить железные дверцы. Обычно такие изделия применяются при обустройстве печек в банях. Для домашней печки железные дверцы не используют, поскольку имеют сравнительно небольшое число положительных характеристик.

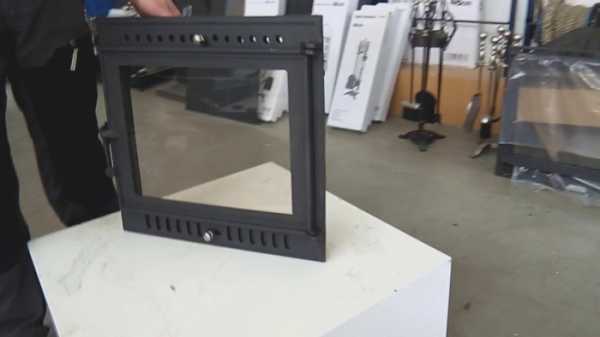

Также печные дверцы изготавливаются из панорамного стекла. Сегодня подобные модели получили наибольшее распространение. Они достаточно легкие, а также обеспечивают полноценный обзор топочного пространства.

На последний вариант дверцы для печи стоит обратить особое внимание. Следует описать их преимущества и недостатки, а также выделить разновидности подобных изделий.

Преимущества

Основным преимуществом дверцы с панорамным стеклом является высокая термостойкость материала. Стоит отметить, что таким свойством не обладают изделия из чугуна. Такое качество является одним из определяющих, ведь от этого зависит эффективность отопительного агрегата. Стекло способно выдерживать значительные температуры на протяжении длительного времени. Этим оно выгодно отличается от нержавеющей стали.

Другие преимущества панорамного стекла, используемого в дверцах для печек:

Высокая степень огнеупорности. По этому показателю такие устройства также превосходят чугунные изделия.

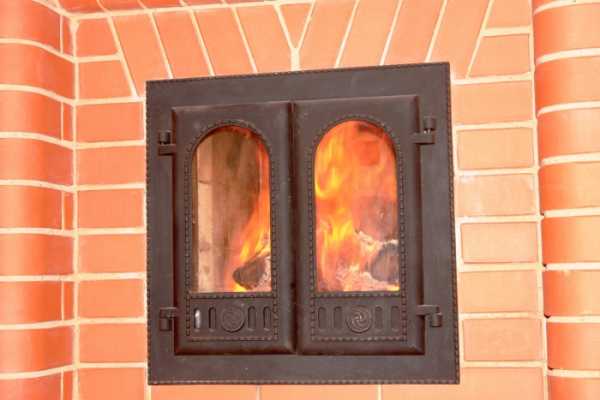

Также стоит обратить внимание, что для повышения комфорта и придания интерьеру беседки уюта важно иметь очаг с открытым огнем. Однако при наличии простой печки пламя также может быть на виду. Для этого устанавливаются топочные дверцы со стеклом. Также их можно монтировать в бане.
Другой положительной характеристикой таких изделий является абсолютная безопасность при использовании в бане. В производстве используется специальное стекло, которое содержит в себе кристаллокерамику и кварц. Это позволяет исключить взрывоопасность материала.
Компактность и небольшая масса изделий также являются существенными преимуществами дверок со стеклянными вставками.

К негативным сторонам таких изделий относят хрупкость стекла. Во время монтажа следует максимально внимательно следить за сохранностью стекла. Кроме того, когда дверца устанавливается в банной печке, их нужно эксплуатировать очень бережно. Нельзя хлопать такими конструкциями.

Часто владельцы печек с панорамной дверцей сталкиваются с быстрым загрязнением стекла. Это свойство является еще одним недостатком таких изделий. На материале быстро оседает слой копоти, который необходимо счищать.

Как видно, положительных сторон дверок со стеклом намного больше, чем отрицательных. Именно поэтому они сегодня очень востребованы.

Установка стеклянной двери

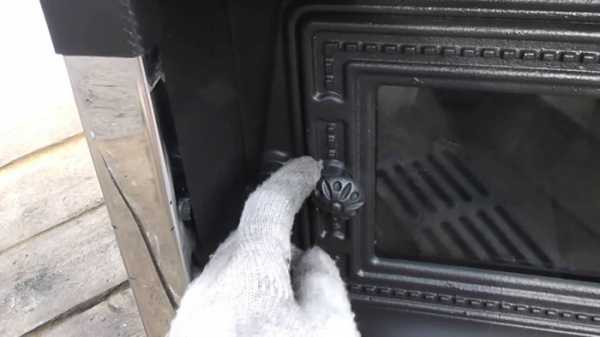

Перед тем как установить дверцу со стеклом в печку, стоит проверить легкость ее открытия. При тугом движении детали ее следует разработать. Это позволит в дальнейшем пользоваться дверцей максимально удобно.

Обычно в небольших отопительных приборах температура не поднимается достаточно высоко. Кроме того, рамка не испытывает воздействия открытого пламени. По этой причине расширение стандартных печей является минимальным. Даже при обнажении куска проволоки возле дверцы сама она держится на своем месте очень крепко.

Существует эффективный способ крепления топочной дверцы, который исключает ее выпадение. Необходимо приклепать к ней специальные пластины из металла снизу и сверху. Лучше выбирать изделия с расширяющимися краями. Как только все действия будут выполнены, следует втесать пластины в кирпич.

Установка топочной дверцы выполняется поэтапно:

Сначала укладывают колосниковую решетку.
После этого к дверце прикрепляют пластины и проволоку. Как только приготовления будут завершены, изделие устанавливают на раствор.
После проволока и пластины разводятся на внутренние стенки топочной камеры.
Другие концы металлических элементов кладут на 2 кирпича, прижимая сверху одним кирпичом.

Угол дверцы проверяется отвесом. Затем в отверстие дверцы просовывается последняя проволока. Ее необходимо скрутить достаточно туго, чтобы не образовывалось колец. Затем проволока укладывается в ямку в первом ребре кирпича. Затем на растворе ее прижимают кирпичом сверху.

Выбор дверок

Первое, что стоит учитывать при выборе дверцы для кирпичной печи– температура нагревания, которая будет возникать в топке. Вследствие повышения температуры изделие будет расширяться. Также необходимо учесть и другие факторы. Существует важное правило выбора дверок для печей.

Промежуток между дверкой и стеной печи должен быть минимальным. Его заполняют базальтовой ватой или асбестом. Кроме того, стоит учесть некоторые рекомендации профессиональных печников:

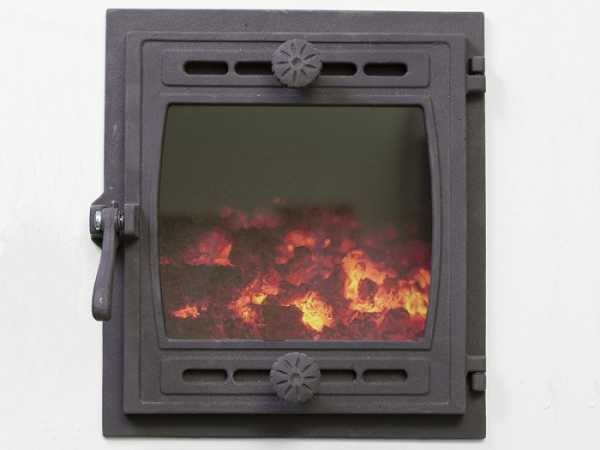

Чтобы смотреть на пламя, следует покупать чугунные изделия со стеклянными вставками. Однако стоит приготовиться к тому, что изделие окажется дорогим.
Для отопительных приборов на угле или смешанном топливе следует выбирать чугунные изделия. Если печка топится дровами, можно использовать стекло или сталь.
Для повышения безопасности лучше приобрести металлическую конструкцию, которая имеет тепловой щит. В этом случае максимальная температура наружной поверхности дверцы будет нагреваться до 40 градусов.
Чтобы в стекле не появилось трещин, при установке дверцы с уплотнителем можно оставить небольшое пространство между изделием и стенами. Это исключит появление трещин даже при сильном перегреве.

Такие советы помогут установить дверцу в любую печь.

Выводы

Дверца для печи является важным элементом отопительного устройства. Она обеспечивает защиту от возгорания, позволяет контролировать процесс горения. Современные модели выполняются со стеклянными вставками. Обычно такие дверцы используют в каминах и в печах, которые установлены на территории беседки или на улице.

Топочные дверки из стекла позволяют наслаждаться видом пламени, а также вовремя подкладывать топливо. Кроме того, подобные изделия придают оригинальности виду отопительного прибора в целом. При выборе топочной дверцы стоит подумать о температуре нагрева и особенностях установки изделия.

Также следует подумать об эстетической составляющей. Дверца должна смотреться красиво и уместно. Это позволит не только создать определенную температуру в помещении, но и привнести в него уют.

bouw.ru
