Когда включат отопление в квартирах? Законы и план включения отопления
С наступлением первой прохлады многие жители интересуются, когда включат отопление в квартирах. Данная тема начинает беспокоить всех поголовно. Особенно если холод или мороз пришли неожиданно. В России существуют некие правила, которых придется придерживаться. В связи с этим нередко возникает недовольство со стороны населения. Что должны знать граждане об отопительном сезоне в России? Когда в домах включают батареи? Есть ли какие-то ограничения по этому поводу? Разобраться во всем этом предстоит далее.
Первые морозы
Россия - огромная страна. И погода в разных ее частях неоднозначна. Но в целом изменения происходят весьма резко - еще вчера была жара, а сегодня ливень и холод. Именно поэтому люди интересуются, когда включат отопление в квартире. Ведь низкая температура за окном серьезно отражается на климате в жилых домах и на температурном режиме в помещениях.
Не стоит думать, что с первыми холодными днями батареи в доме станут горячими. И что на следующий день их включат - тоже. В России существует закон, согласно которому определяется начало отопительного сезона в стране.
По закону
А значит, необходимо соблюдение некоторых правил. Когда включают отопление в квартирах по закону? Необходимо заглянуть в "Правила предоставления коммунальных услуг" от 6.05.2011 года. Именно здесь можно отыскать ответ на поставленный вопрос.
По установленным правилам отопительный сезон в регионе начинается после того, как температура на улице достигнет +8 градусов и продержится на протяжении 5 дней. С этого момента батареи в доме должны стать горячими. Соответственно, если погода резко изменилась, но средняя температура все равно остается выше 8 градусов по Цельсию, надеяться на начало отопительного сезона не стоит.
На усмотрение компании
Но это еще не все особенности. Когда положено включать отопление в квартирах - уже понятно. Если средняя температура (суточная) опускается ниже +8 градусов и держится на таком уровне чуть меньше недели.
В России разрешено несколько нарушать установленную норму. Как именно? Обслуживающие компании могут по собственному усмотрению начинать отопительный сезон. Разрешается включать батареи раньше истечения 5 суток с температурой +8 градусов по Цельсию. Либо начинать отопительный сезон по многочисленным просьбам населения.
А вот позже чем через 5 дней с момента соответствия погоды установленным температурным режимам включать отопление нельзя. Это серьезное нарушение, за которое компанию, предоставляющую соответствующую услугу, ждет серьезный штраф.
Планы
Теперь понятно, когда включат отопление в квартирах. На практике обычно в регионах отопительный сезон начинается в октябре-ноябре. В сентябре практически нигде температура воздуха не опускается ниже 8 градусов. Соответственно, теплоснабжающие компании не торопятся с началом отопительного сезона.
Какие планы в 2016 году высказывают организации относительно включения батарей в многоквартирных домах? Ориентировочное время тоже важно знать. Ведь до подключения дополнительного тепла в квартирах приходится проводить подготовку оборудования. Для теплоснабжающих организаций это очень важный момент.
Когда включат отопление в квартирах Москвы в 2016 году? Оно уже давно подключено. Начало отопительного сезона в столице РФ наступило еще 20 сентября. Это приблизительно на 2 недели раньше, чем в 2015.
Можно ориентироваться на данную таблицу для того, чтобы провести некоторое сравнение относительно начала отопительного сезона в разных регионах страны. Планируется включить батареи в домах в соответствии со следующими показателями:
| Город | 2016 год | 2015 год |
| Петербург | 5.10 | 7.10 |
| Екатеринбург | 19.09 | 14.09 |
| Ростов-на-Дону | 10.10 | 13.10 |
| Челябинск | 3.10 | 5.10 |
| Нижний Новгород | 20.09 | 1.10 |
| Омск | 27.09 | 23.09 |
| Саратов | 28.09 | 12.10 |
Именно эта таблица помогает понять, что вопрос о том, когда включат отопление в квартирах, не имеет однозначного ответа. Все зависит от ситуации. Ведь погода во всех городах непредсказуема. Какие-то управляющие компании прислушиваются к населению, некоторые строго придерживаются правил и не отклоняются от законных норм температурного режима.
Нет тепла - что делать
Некоторые граждане интересуются, как включить батареи отопления в квартире, если были соблюдены общеустановленные правила начала отопительного сезона? На самом деле все проще, чем кажется.
Многое зависит от конкретной ситуации. Например, во всем доме батареи теплые, а в одной квартире - нет. Тогда нужно обратиться в теплоснабжающую или управляющую компанию и провести проверку батарей отопления. Все дело именно в них. Может потребоваться полная замена батарей или их прочистка. И тогда тепло вернется.
А как быть, если во всем доме не отопления? В таком случае предлагается:
- Написать коллективную жалобу в УК, обслуживающую дом.
- Пожаловаться на теплоснабжающую компанию.
Тем не менее, рекомендуется перед этим позвонить в соответствующие организации и уточнить, когда включат отопление в квартирах. Если срок не называют, можно смело жаловаться. Или дождаться названного дня.
Выводы
Отныне понятны все нюансы отопительного сезона в России. На самом деле вопрос о том, когда же батареи станут горячими, ежегодно решается в зависимости от погодных условий. Исходя из приведенной таблицы видно, что даже в сентябре можно надеяться на начало отопительного сезона.
Когда включат отопление в квартирах? Главное - это запомнить, что не следует надеяться на горячие батареи в доме, если за окном теплее 8 градусов по Цельсию. Или при нестабильной погоде, которая постоянно меняется по принципу "холодно-жарко".
fb.ru
Запуск отопления | Пуск системы отопления
Здраствуйте, друзья! Эта статья про то, как проводить запуск внутренней системы отопления. Обычно эта процедура производится после выхода приказа, постановления или распоряжения местной администрации о начале отопительного сезона. Итак, в какой же последовательности происходит пуск водяной сети отопления?
Пуск отопления лучше проводить бригадой из двух, трех человек. Запуск отопления производится в тепловом пункте (ИТП) с открытия задвижки на обратном трубопроводе.
Заполнение системы именно через обратку делают для того, чтобы предотвратить разрушение радиаторов высоким давлением в подаче. Открытие задвижек следует производить плавно, без резких движений.При этом надо посматривать на манометр, чтобы не было слишком резкого падения давления. Одновременно нужно открыть воздушники в верхних точках системы отопления. После появления в них воды и выхода воздуха, воздушники закрываются.
Затем также плавно открывается задвижка на подаче. После того как установилась циркуляция, необходимо проверить работу стояков отопления. А именно наличие циркуляции воды. Если циркуляции нет, значит сбрасываем воздух из верхних точек внутренней системы отопления (на верхних этажах здания). По опыту могу сказать, что проблемы с завоздушиванием возникают в однотрубных системах, там где есть перемычки (замыкающие участки) на подводках стояков к радиаторам.В этом случае в радиаторах верхних этажей воздух как бы «запирается» из за этих самых перемычек, и приходиться немного повозиться, чтобы его выгнать оттуда.
Но обычно, если зданий много, работа стояков сразу не проверяется, так как нет времени, а производится уже потом, по мере поступления жалоб на плохую работу стояков. Если есть время и возможность, то лучше все таки сразу проверить работу стояков отопления.
Затем необходимо проверить показания манометров в тепловом пункте. Показания должны соответствовать режимным, то есть тем давления в подаче и обратке, которые обеспечивает теплоснабжающая организация.
В завершение статьи несколько советов про запуск отопления при низких температурах наружного воздуха, то есть проще говоря, зимой.
Во избежание размораживания систему отопления следует заполнять по группам стояков (5-6 стояков), начиная от самых удаленных от теплоузла.
Наполнение и пуск стояков лестничных клеток следует производить после пуска после наполнения и пуска основных стояков системы отопления здания.
Стояки и радиаторы, которые находятся в комнатах, сообщающихся с наружным воздухом (тамбуры, проходы и т.д.) должны быть отключены при запуске отопления, и пуск отопления через них должен производиться в последнюю очередь, после того как будут подключены все остальные стояки отопления.
Буду рад комментариям к статье.
teplosniks.ru
Запуск отопления многоквартирного дома: подключение радиаторов
Одной из наиболее важных проблем, с которыми сталкиваются коммунальные службы — это запуск отопления. Риск возникновения ошибок в многоквартирном доме, конечно выше, чем в частном. Но в каждом случае, возникает он, в основном, из-за несоблюдения правил. Чтобы избежать неприятных ситуаций, когда осуществляется подключение отопления, нужно соблюдать последовательность необходимых действий.
Когда начинается отопительный сезон, зачастую происходит так, что тепло распределяется неравномерно на последних этажах. Виной тому слишком быстрый запуск отопительной системы, что образует воздушные пробки, которые мешают равномерному прогреванию всех квартир в доме.
Когда заканчивается отопительный сезон, система остается без движения, из-за чего в нем падает давление. Именно поэтому вопрос, как правильно делать отопление, а также его дальнейшую регулировку в многоквартирном доме, это вопрос достаточно актуальный.
Основные ошибки, которые допускают, осуществляя порядок пуска и регулировки отопления в многоквартирном доме
Для того, чтобы не столкнуться с множеством проблем во время запуска отопления, а также во время его работы, следует знать основные ошибки, которые допускаются в этом процессе:
- Слишком резкий запуск отопления посредством подающей магистрали.
- Избавление от воды или теплоносителя в подвале. Правильно будет пропустить это действие, потому что воздух в любом случае из системы так не выйдет — он поднимается вверх.
- Также не нужно спускать воду и воздух из всех жилых помещений в доме.
Если все сделано правильно, эта необходимость отпадет сама по себе.
При этом, следует учитывать, что для того, чтобы подключение системы прошло гладко, необходимо участие 2-3 человек. Это нужно, чтобы скорость действий, их координация была максимально эффективной.

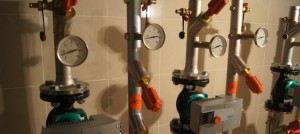

Как запустить отопление, не допуская ошибок, в многоквартирном доме
Итак, чтобы функционирование системы отопления было максимально эффективным, надо для начала правильно ее запустить. Для тех, кто не знает, как правильно и безопасно запустить отопление в многоквартирном доме, схема действий следующая:
- Осуществить медленный запуск теплоносителя в систему. Подпиточные насосы необходимо включать на самой маленькой мощности, чтобы заполнение происходило постепенно.
- Чтобы порядок действий не нарушался, нужно наполнять систему через обратную магистраль. Система пуска снизу вверх подходит для всех типов домов. При таком варианте работы, теплоноситель будет плавно вытеснять воздух, который накопился за все время бездействия системы. Этими действиями можно отрегулировать запуск таким образом, чтобы избежать возникновения воздушных пробок.
- Следующий шаг — это избавление от остатков воздуха в системе. Это необходимо для того, чтобы отопление работало корректно и весь последующий сезон не возникало жалоб на ее неисправность. Делать это нужно на чердаках многоэтажного дома, где расположены воздухосборники. На них нужно спустить пусковой кран, дождавшись, пока прекратится характерный свит, который сигнализирует об отсутствии воздуха.
- Продолжая подключение системы, нужно убрать воду из системы, окончательно избавившись от остатков воздуха. Делать это нужно крайне осторожно, используя любую емкость, чтобы не залить жильцов верхних этажей.
- Если в доме нет чердака, воду нужно слить на самом верхнем этаже, используя кран Маевского. Запуск системы осуществляется только после этого действия.

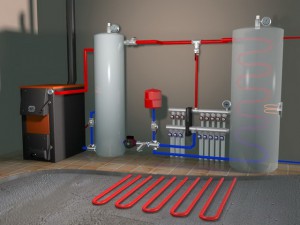

Способы правильно осуществить подключение нужных радиаторов отопления в многоквартирном доме
Если отопление проведено правильно, в доме тепло и комфортно. Чтобы этого добиться, нужно правильное подключение радиаторов. Существует множество схем этого действия:
- параллельное подключение;
- диагональное;
- однотрубное;
- однотрубное с перемычкой;
- однотрубное нижнее;
- однотрубное нижнее с перемычкой или краном;
- двухтрубное;
- двухтрубное нижнее;
- двухтрубное по диагональное.
Несмотря на изобилие схем подключения радиаторов, на практике используются однотрубное и двухтрубное подключение. Для того, чтобы знать, как настроить, а после запустить отопление в многоквартирном доме, нужно знать достоинства и недостатки каждого вида. Первый способ подключения имеет ряд недостатков, хотя требует меньше затрат. Основное из них — это потеря тепла по мере следования. В данном случае, вода подается с подвала на все этажи вертикально, попадает в каждый из радиаторов квартиры, а, охлаждаясь, попадает в ту же трубу. В конечном итоге, до последнего этажа доходит уже практически холодная вода, вызывая недовольство жильцов в доме.
Что касается двухтрубной системы отопления, она бывает открытой и закрытой. Однако в любом случае, уровень сохранения тепла на порядок выше, чем при однотрубной схеме. Достигается этот эффект тем, что остывшая вода уже не попадет в трубу, а уходит через возвратный канал. Это сохраняет порядок подачи постоянной температуры.
Как осуществляется регулировка уровня отопления в многоквартирном доме
Чтобы регулировка системы отопления делалась должным образом, в многоквартирном доме устанавливают трубы разных диаметров. Скорость движения и давление жидкости вместе с паром, а соответственно уровень тепла напрямую связан с размерами отверстия трубы. Именно поэтому с целью того, чтобы регулировка осуществлялась правильно, используются трубы разных диаметров. Максимальный размер, составляющий 100 мм, располагают в подвалах. Именно с них начинается подключение системы отопления. Что касается подъездов, для равномерного распределения тепла там ставят трубы, диаметр которых не превышает 50-76 мм. Тем не менее, такая регулировка не всегда дает нужный эффект отопления. Страдают от этого жильцы последних этажей в доме, где температура ощутимо снижается. Чтобы отрегулировать данный процесс, используют запуск гидравлической системы отопления. Это подключение циркуляционных вакуумных насосов, что обеспечивает запуск автоматической системы регулировки давления. Монтаж, а также последующий запуск осуществляется в коллекторе отдельного здания. Соответственно изменяется порядок разводки отопления по подъездам, этажам в доме. Если количество этажей больше двух, то обязательным является запуск системы вместе с подкачкой для циркуляции воды.
Что нужно для того, чтобы осуществить правильное подключение отопительной системы.
Требования к порядку пуска и корректной работы системы отопления регулируются проектной документацией. Чтобы регулировка подачи тепла в многоквартирном доме делалась правильно, она производится согласно требованиям данной документации. У всех радиаторов отопительной системы есть терморегуляторы, термосчетчики, балансировочные клапаны ручного, а также автоматического пуска и регулирования. Регулирование радиаторов не требует специального инструмента, оно производятся самими жильцами. Что касается пуска и регулировки остальных видов, то они производятся непосредственно профессионалами данной области. При этом достигается максимально эффективная работа радиаторов, а соответственно самой отопительной системы в целом.
Таким образом, чтобы точно знать, как отрегулировать отопление, а также осуществить равномерную подачу тепла в многоквартирном доме, необходимо учитывать много деталей.
bytrf.ru
чертежи и план прокладки, организация отопления на фото и видео
Содержание:1. Компоненты системы отопления в частном доме 2. Выбор топлива 3. План прокладки водяного отопления 4. Расчет отопительной системы 5. Подбор труб 6. Установка системы отопления своими руками
Дом построен: стены есть, крыша есть, что еще нужно? Очень многое, и одним из важнейших элементов будет создание хорошей системы отопления. Чтобы создать отопление в частном доме своими руками, потребуются специфические навыки и инструменты. Сам процесс монтажа нельзя назвать слишком проблематичным, но при отсутствии опыта лучше всего поручить эту работу квалифицированным специалистам.
Компоненты системы отопления в частном доме
Самое главное, что нужно знать об отопительной системе – все ее элементы являются одним целым, каждый из них играет свою роль, и выход из строя одного компонента может привести к возникновению неполадок в системе. Процесс обогрева здания осуществляется, как правило, за счет перемещения теплоносителя по трубопроводу, а для теплоотдачи используются отопительные приборы. Нагрев же теплоносителя осуществляется в котле, где происходит сгорание определенного вида топлива. В качестве теплоносителя могут выступать воздух, жидкость или пар. Работа паровой системы на сегодняшний день не используется в жилых помещениях, но принцип ее действия все же стоит рассмотреть. Разогретый в котле пар по трубам попадает в отопительные приборы и оседает на их стенках с внутренней стороны. Образовавшийся конденсат попадает обратно в котел, и цикл нагрева возобновляется. Воздушную систему нередко используют для отопления, а разработана она была очень давно. Нередко системы теплых полов работают именно по схеме воздушного отопления.И все же самую большую популярность получила водяная отопительная система, в которой теплоносителем выступает жидкость.
В состав классической водяной отопительной системы входят следующие элементы:
- Отопительный котел, который разогревает жидкость перед ее продвижением по системе.
- Циркуляционный насос, обеспечивающий постоянное движение жидкости по контуру трубопровода.
- Расширительный бачок, позволяющий компенсировать тепловое расширение жидкости, тем самым стравливая излишнее давление из системы. Внутренняя полость бака разделена на две части гибкой диафрагмой. Одна из частей заполняется водой, попадающей из системы отопления, а другая часть заполнена газом, сжимающимся при повышении давления в трубопроводе выше номинального.
- Отопительный контур, к которому относится весь трубопровод.
- Отопительные приборы, обеспечивающие передачу тепла в каждую комнату, где они установлены.
- Контрольные датчики и регуляторы, поддерживающие температурный режим в системе и позволяющие контролировать работу всей конструкции.
Выбор топлива
Существует несколько видов топлива, которые используются при отоплении жилых домов.Отопительные котлы делятся на несколько категорий именно в зависимости от применяемого топлива:
- твердотопливные котлы: уголь, дрова, торф, пеллеты;
- газовые котлы: природный или сжиженный газ;
- электрические котлы: электроэнергия.
Существуют и жидкотопливные отопительные котлы. Эти устройства сами по себе довольно неплохи: высокая номинальная мощность, хорошая эффективность и неприхотливость. Такие котлы хорошо подходят для степных регионов, где с твердым топливом могут возникнуть проблемы. Но есть и отрицательные стороны у котлов, использующих жидкое топливо: во-первых, требовательность к качеству топлива, которое тоже нужно где-то хранить – а ведь это может привести к пожару. К тому же, жидкотопливные устройства очень тяжелы, поскольку изготавливаются из чугуна.
А вот газовые котлы указанных недостатков лишены, поэтому при наличии подведенного магистрального газа организация отопления в частном доме становится проще. Главное понять, какие газовые котлы лучше для частного дома. К тому же, газ на сегодняшний день является самым дешевым видом топлива, и даже необходимость оформления документов для проведения газового отопления окупается достаточно быстро. Газовое отопление является самым распространенным и удобным способом обогрева здания.
План прокладки водяного отопления
Водяное отопление может на этапе проектирования обзавестись характерными особенностями, которые в дальнейшем будут определять функциональность системы. Например, для того, чтобы объединить отопление и горячее водоснабжение, необходимо сразу создавать двухконтурную систему отопления частного дома – в противном случае придется добавлять отдельный водонагреватель. Читайте также: "Регистр отопления своими руками". Вторая особенность конструкции – разводка. Прокладка отопления в частном доме имеет три схемы разводки: однотрубную, двухтрубную и коллекторную. Однотрубная разводка является цельным контуром, и вода в нем двигается по кольцу, остывая в отопительных приборах. Стоит отметить, что такая конструкция затрудняет создание равномерного распределения тепла по всем помещениям, поэтому она практически не используется. Для двухтрубной разводки требуется два трубопровода, что скажется на стоимости конструкции, но она будет гораздо удобнее в эксплуатации и намного эффективнее (прочитайте: "Прокладка трубопроводов отопления по правильной схеме"). Один из контуров такой системы предназначен для подачи горячей жидкости, а второй – для возвращения холодной в котел. Коллекторная система тоже состоит из двух труб, но они не контактируют, и жидкость из коллектора идет сразу в котел. Читайте также: "Двухтрубная система отопления частного дома своими руками".Расчет отопительной системы
Расчет конструкции позволит создать детальный план отопления в частном доме. При расчете отопительных систем используются разные данные, начиная с мощности котла и заканчивая числом секций радиатора. Необходимая тепловая мощность котла рассчитывается по усредненной формуле, согласно которой для обогрева одного кубического метра помещения требуется 40 Вт энергии. Кроме того, к полученной цифре необходимо добавить еще около 20%, что позволяет учитывать теплопотери и дает возможность использовать котел не на всю мощность. Расчет необходимого числа секций радиатора проводится по тому же алгоритму, а уже потом подбираются подходящие устройства, в зависимости от их мощности.Подбор труб
На сегодняшний день на рынке можно найти металлические, пластиковые и металлопластиковые трубы. Металлические трубы довольно тяжелы, и самостоятельный монтаж может вызвать затруднения. Несмотря на это, часть системы между котлом и отопительным контуром придется выполнить именно из металлических труб, поскольку они обладают высокой термостойкостью. Металлопластиковые трубы очень хороши, поскольку имеют ряд положительных качеств: они легкие, прочные и довольно надежные. Существуют еще и медные трубы, но для их монтажа потребуются некоторые специфические навыки и специальное оборудование.
Установка системы отопления своими руками
Перед выполнением работ желательно выполнить чертежи отопления частного дома, чтобы наглядно видеть, как будет выглядеть система.При выполнении работ по созданию отопительной системы необходимо придерживаться следующего алгоритма:
- Сначала устанавливается котел. При этом необходимо соблюдать правила установки выбранной модели. К котлу подсоединяется дымоход. Нюанс: газовые котлы нельзя размещать в подвальных помещениях. Читайте также: "Лучевая система отопления своими руками".
- Теперь можно устанавливать отопительные приборы. Располагать их нужно под окнами: это позволяет создать тепловую завесу, не дающую холоду от окон попадать в комнату.
- Когда радиаторы установлены, можно приступать к монтажу трубопроводов, учитывая предварительно нанесенную разметку. Устанавливая трубы, нужно обязательно вовремя снабжать их дополнительными элементами: кранами и вентилями. Читайте также: "Установка отопления в частном доме - схема устройства на примерах".
Провести отопление в частном доме своими руками не так уж и трудно – достаточно подойти к этому делу ответственно и грамотно, и все будет работать в штатном режиме (прочитайте также: "Как провести отопление в частном доме - проведение системы на примерах"). Все элементы систем можно найти на рынке, а разобраться в их назначении и устройстве не составит труда. При отсутствии опыта проведения отопительной системы стоит воспользоваться услугами профессионалов.
teplospec.com
инструкция, фото и видео-уроки, цена
Система отопления частного дома или квартиры – сложная схема, настоящий «организм», состоящий из множества разнообразных деталей и узлов. Естественно, чтобы обогрев работал эффективно и качественно, необходимо заранее просчитать все моменты, для этого, как правило, перед началом монтажных работ составляется проект отопления квартиры или дома.
Типовой план схемы обогрева частного коттеджа
Сам по себе проект системы отопления состоит из нескольких основных частей, в каждой из которых производятся определенные расчеты и прочие процессы, задачей которых является определение тех или иных рабочих параметров обогрева.
Как правило, в состав любого типового плана входят такие разделы:
- Описание общего плана схемы обогрева дома или квартиры, плюс соответствующие расчеты;
- Графическая составляющая.
Описание проекта – основные моменты и особенности
Зачастую, первая часть плана обогрева — это некая инструкция, в которой указываются всевозможные характеристики дома, а также оборудования для обогрева, которое в нем установлено.
Следует отметить, что практически все проекты систем отопления содержат в своем описании несколько основных пунктов:
- Расположение дома. Даются максимально подробные описания размещения строения относительно сторон света, окружающего ландшафта и географического положения. Все эти параметры нужны для правильного расчета температуры воздуха снаружи в холодное время;
Символьное изображение мест расположения элементов обогревательной схемы дома
- Параметры оборудования. Раздел включает в себя разнообразную информацию, касающуюся температуры воды на выходе и входе (обратка) из котла, гидравлическое сопротивление.
Дополнительно, могут указываться данные относительно объема теплоносителя для систем отопления, уровня статического давления, сечения труб и материалов, из которых они изготовлены. Исходя из таких данных, можно в дальнейшем эффективно подобрать своими руками оборудование для безопасности схемы: расширительные баки, термостаты, клапаны и вентиля;
- Спецификация. Проект на отопление включает в себя массу параметров и коэффициентов, которые потребуются для определения тепловой мощности обогревательного оборудования (расчета теплопотребления дома). Следует отметить, что общее значение теплопотребления зависит от внутренней кубатуры здания, наличия или отсутствия дополнительного утепления, а также теплопроводности всех элементов и даже географического расположения;
План обогрева загородного дома с указанием направления циркуляции теплоносителя
- Смета. Проект по отоплению будет неполным, если в нем отсутствует цена на основные агрегаты и оборудование, использованные при обустройстве схемы.
Графическая составляющая: на что обратить внимание
Проекты отопления – комплекс документации, в котором наверняка самую важную роль играет именно графическая составляющая. В данном разделе обязательно должны быть представлены виды дома в нескольких проекциях, а также указания мест расположения котельного оборудования, труб, радиаторов и дополнительных узлов.
Все помещения, которые указаны в плане в качестве отапливаемых, должны иметь технических паспорт со следующими данными:
- Уровень температуры воздуха, необходимый для наиболее комфортабельного проживания;
- Нужная величина тепловой мощности;
- Индивидуальный номер каждого из зданий.
Расположение на схемах и чертежах котла отопления также нужно сопровождать некоторыми данными:
- Температура теплоносителя на выходе из агрегата и обратки;
- Удельная тепловая мощность генератора теплоты;
- Рабочее (а, зачастую, и максимальное) давление в системе.
План отопления для двухэтажного загородного коттеджа
Совет. Чем больше исходных и расчетных данных, тем более качественно будет выполнена система обогрева. Поэтому, при составлении проекта, обязательно следует учитывать даже самые мелкие и несущественные детали.
Все данные обязательно пригодятся при выборе котла отопления, а также конвектора, радиаторов и циркуляционного насоса (если он предусмотрен). В том случае, если система обогрева здания запитана от централизованной теплосети, то эти данные также следует отобразить на чертежах (как правило, в месте расположения распределителей и коллекторов).
Обязательно (и это можно видеть на всех фото и видео в схемах и чертежах обогревательных систем) при указании стояков производится их нумерация (упрощает расстановку батарей), а рядом с трубами пишется их диаметр и угол наклона, если таковой имеется (характерен для схем с естественной циркуляцией). Смотрите также схему водяного отопления частного дома.
Трехмерная компьютерная модель разводки обогрева и вентиляции
Кто должен составлять планы системы обогрева дома
Система обогрева дома любого типа и этажности является довольно сложной по своему устройству, а потому, конечно же, в проекте следует предусмотреть все тонкости и нюансы ее работы. Для этого составление подобного документа следует доверять только профессиональным специалистам высокой квалификации.
При помощи современного оборудования и специализированного программного обеспечения опытные мастера создадут план обогрева в самый короткий срок, учтут в нем все тонкости и нюансы работы системы обогрева, обеспечат ее безотказность, эффективность и экономичность.
Заключение
План обогревательной схемы – основа, без которой реализация качественного отопления попросту невозможна. Если еще на стадии проектирования учесть все нюансы работы системы, исходя из особенностей дома, грамотно подобрать оборудование (в том числе и его мощность), то в дальнейшем можно будет не беспокоиться за надежность и безотказность функционирования системы.
Важно. В доме, где реализован качественный проект, всегда будет тепло, уютно и комфортно, вне зависимости от наружной температуры и прочих факторов.
Благодаря нашей статье вы узнали, как сделать проект отопления грамотно и качественно, исключив различные неприятные моменты и лишние финансовые затраты, достигнув наиболее высокой производительности и безотказности (читайте также статью «Отопление ПЛЭН: применение, конструкция, экономия»).
otoplenie-gid.ru
Запуск системы отопления. Порядок выполнения работы
Первый запуск системы отопления в эксплуатацию является чрезвычайно важным мероприятием, от которого во многом зависит долговечность и безотказность функционирования отопительного оборудования.
Перед первым пуском системы теплоснабжения необходимо произвести внешний осмотр отопительных агрегатов, нагревательных приборов, трубопровода. Проверяется соответствие с проектом уклонов, диаметров, окраски, целостности теплоизоляции, правильность монтажа и исправность запорно-регулирующей арматуры, грязевиков, насосов, КИП.
Перед включением системы в работу обязательными мероприятиями являются промывка и опрессовка. Качество проведенных приглашенными специалистами работ должно быть документально подтверждено актами и рабочими схемами.
Если производится массовое включение отопительных систем, то для эффективного удаления воздушных пробок необходимо соблюдать определенный порядок пуска потребителей в режим функционирования.
Запуск отопительных систем в работу в теплый период года осуществляется с холодным теплоносителем. Если температура на улице приблизилась к нулевой отметке, то необходимо соблюсти ряд условий, которые помогут предохранить систему от размораживания.
В данном случае отопительная система заполняется группами по 3-5 стояков. Начало заполнения должно происходить в наиболее удаленных от ввода участках. После того, как были запущены основные стояки, происходит наполнение приборов и труб лестничных клеток.
Если к системе подключены стояки и отопительные приборы, контактирующие с холодным наружным воздухом или расположенные в неутепленных помещениях, то они должны быть отсечены запорной арматурой.
Отопительные системы с нижней схемой разводки, а также однотрубные горизонтальные системы заполняют теплоносителем через прямую и обратную магистрали. Если заполняется горизонтальная однотрубная отопительная система, то сначала наполняют трубы и приборы одного этажа, а затем последовательно всех следующих.
В гравитационных системах заполнение отопительного оборудования водой происходит целиком, без разделения на части. Если давление водопроводной воды достаточное, то система заполняется самотеком, а если малое – с помощью насосов.
После заполнения отопительной системы ее необходимо отрегулировать, чтобы был достигнут гидравлический баланс во всех частях системы. Если оборудование не отрегулировано, то одни приборы могут быть заполнены теплоносителем полностью, а другие – недостаточно.
После осуществления подготовительных работ и дальнейшего запуска отопительной системы производится подсчет расходуемой на отопление данного объекта тепловой энергии. Если тепловая нагрузка в сети не соответствует установленной, то систему необходимо регулировать.
Регулировка может быть качественной, при которой изменяется температура теплоносителя, и количественной, которая требует изменения интенсивности поступления жидкости.
Первый тип регулировки осуществляется централизовано – в теплоснабжающем пункте, а второй способ – непосредственно в отопительной системе здания.
Тщательно проверенная, сбалансированная и отрегулированная отопительная система – гарантия безаварийной и эффективной ее работы в зимний период.
www.strodom.ru
Проектирование систем отопления дома своими руками
Проектирование системы отопления дома сложное и ответственное дело, требующее профессиональных знаний и навыков. В ходе проектирования решается целый комплекс задач с учетом эксплуатационных характеристик объекта, его тепловых потерь и климатических условий местности.
Степень сложности проектирования системы отопления зависит от этажности строения, а также от подключения дополнительных объектов, таких, как гараж, теплица, бассейн и т.д.
При этом справедливо обратное утверждение: чем меньше этажей в доме, тем проще проект системы отопления, что позволяет для одноэтажных и двухэтажных коттеджей и загородных домов делать проекты отопления самостоятельно, без обращения к профессионалам.
Для этого необходимо знать, как именно разрабатывается проект, а также основные этапы проектирования. Но для начала нужно определить, о каком именно виде отопления идет речь: воздушном, водяном с использованием традиционных радиаторов, водяном с использованием теплого пола, лучистом или о комбинированном отоплении с использованием различных его видов.
В данном случае речь идет только о водяном отоплении, как наиболее распространенном.
Этап первый: определение потребности в тепловой энергии
Для этого необходим план дома с указанием точной площади каждого помещения, высоты потолка в нем, площади окон, наличия балконов и дверей, ведущих на улицу. На плане также необходимо указать высоту подоконника, что необходимо для подбора радиаторов.
Затем для каждого помещенияи определяется потребность в тепловой энергии. Для новых домов с хорошей теплоизоляцией для помещений с одной наружной стеной считается достаточным 1кВт тепловой энергии на 10м2 с последующей корректировкой в зависимости от высоты потолка, наличия оконного проема и наружной двери. Для помещений с двумя наружнымстенами или с выходом на балкон требуется 2,5 кВт тепловой энергии для обогрева 10м2 площади.
Для того чтобы получить величину общей потребности в тепловой энергии, необходимо просуммировать все полученные величина и округлить результат в большую сторону, а затем умножить его на поправочный коэффициент в зависимости, выбор которого производится в зависимости от климатических условий местности, в которой расположен дом. Для центральных районов нашей страны обычно используют поправочный коэффициент 1,2, что дает запас тепловой мощности 20 %.
Выбор котла и радиаторов
Зная потребность в тепловой энергии, можно выбрать котел. При этом необходимо учитывать, на каком виде топлива он будет работать, планируется использование одного вида топлива или нескольких.
Котел устанавливается в специально предназначенном для этого помещении: котельной. Это продиктовано требованиями безопасности. Следует отметить, что современное теплотехническое оборудование, например, электрические котлы отопления, а также газовые котлы с закрытой камерой сжигания, могут монтироваться в любом месте, в том числе и в жилых помещениях. Однако при наличии отдельного помещения котлы намного разумнее устанавливать с учетом всех требований безопасности:
- Объем котельной должен быть не менее 15м3. При этом высота помещения должна быть не менее 250 см
- К котлу, а также к запорной арматуре должен быть обеспечен свободный доступ
- Стены помещения должны быть огнестойкими, например, сделанными из кирпича, бетона или имеющими защитный слой из асбеста
- В котельной должен быть оконный проем, площадь которого рассчитывается путем умножения объема котельной на коэффициент 0,03. Окно обеспечивает естественное освещение в помещении, а также защищает от взрыва. Так в случае утечки газа и последующего его воспламенения взрывная волна выбьет окно, а строение при этом останется целым.
- С этой же целью защиты от взрыва дверь в котельную должна открываться наружу. При взрыве она будет сорвана с петель, но дом останется целым
- Котельная должна быть оборудована приточно-вытяжной вентиляцией, обеспечивающей в течение часа трехкратный обмен воздуха в помещении
- В котельную должен быть обеспечен постоянный приток воздуха, необходимого для горения. На каждые 10 кВт мощности котла для подачи воздуха должно быть отверстие (постоянно открытая форточка) площадью 10 см2.
- Диаметр дымовой трубы должен быть не меньше диаметра выходного отверстия котла
- Перед котлом должна быть свободная площадка площадью не менее 1м2.
После выбора котла и помещения для его установки, можно подбирать радиаторы в соответствии с потребностью в тепловой энергии для каждого помещения. На схеме дома отмечается место установки радиаторов.
Способ подключения радиаторов
Существует 4 способа подключения приборов отопления. Самым эффективным и производительным является способ подачи теплоносителя сверху с прохождением его по всему прибору отопления. При этом обеспечивается равномерный прогрев всех секций отопительного прибора.
При боковом подключении подачи и обратки радиатор также равномерно прогревается, но при этом в наиболее удаленных секциях скорость теплоносителя ниже, чем в начале радиатора, а значит и его теплоотдача хоть и незначительно, но меньше. Подключение подачи и обратки снизу радиатора наиболее часто используется в однотрубных системах отопления. При этом прибор отопления используется максимум на 88%: теплоноситель просто не «продавливается» в его верхнюю часть, скорость циркуляции падает, что приводит к снижению КПД прибора отопления.
Еще один способ подключения радиаторов отопления с подачей теплоносителя снизу и выходом обратки сверху снижает КПД отопительного прибора на 22%. Использовать его можно только в том случае, если другого способа подключения просто нет.
После выбора способа подключения радиаторов еще раз просматривается план дома, и определяются помещения, где приборы отопления не нужны. Это могут быть кладовки, помещения, расположенные внутри отапливаемых помещений (например, гардеробная комната), а также помещения с автономными источниками тепла (например, сауна или баня).
Выбор теплоносителя
Выбор теплоносителя для системы отопления осуществляется также на стадии проектирования. Дело в том, что далеко не все приборы отопления могут работать на антифризе. Причина в его высокой текучести. Это значит, что для автономных систем отопления, эксплуатируемых постоянно и надежно защищенных от замерзания, лучше использовать воду. Если решено систему отопления заполнить антифризом, то в проекте следует предусматривать установку радиаторов отопления, рассчитанных на работу с ним.
Выбор схемы разводки
Определив место расположения радиаторов отопления и способ их подключения, рисуется схема разводки отопления. Для этого можно воспользоваться уже готовой схемой и просто «наложить» ее на план дома.
Рассматривать при этом нужно несколько схем отопления, например, двухтрубную и однотрубную с байпасной линией, отмечая на плане дома схему движения теплоносителя вначале к радиаторам, а затем обратно в котел.
Выбирать следует схему, реализация которой на практике окажется наиболее понятной и доступной.
aquagroup.ru
