Схема подключения проходного двухклавишного выключателя
Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.
Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.
Область применения
Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест.
Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.
Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов.
В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.
Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.
Устройство и разновидности
обычный
Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).
Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.
Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.
с подсветкой
Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.
сенсорный
При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.
Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.
Схема подключения
Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.
схема подключения проходного выключателя
- От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
- От первого проходного выключателя одна жила соединяется с фазой питающей сети.
- Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
- Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.
А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.
Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).
Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.
В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.
Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.
Подробный разбор схемы подключения смотрите в этом видео:
youtube.com/embed/jUaC_cIHq88?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Особенности монтажа
Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.
Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).
Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.
- Обесточьте помещение, в котором будете производить работы.
- При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
- Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
- Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
- Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
- Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
- Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
- Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
- Закрепите выключатели в подрозетниках, установите рамки и клавиши.
- Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.
В следующем видео показано как выполнить подключение на практике:
И еще один пример — здесь:
Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.
Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео
Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.
Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.
двухклавишный проходной выключатель света двухклавишный простой выключательДопустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.
Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.
Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.
Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.
Монтаж двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.
В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.
А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.
Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.
Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
Далее подключаете два других провода в кабеле на отходящие контактные разъемы.
Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.
Монтаж соединений двухклавишного выключателя в распредкоробке
В распаечную или распределительную коробку могут заходить следующие кабеля:
- питающий кабель от автомата в щитке
- кабель спускающийся к выключателю
- один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники
Чтобы не запутаться соблюдайте следующую очередность:
В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.
Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.
Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.
Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.
У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.
Подключение на люстре или светильнике
В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.
Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.
Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.
Источники — //cable.ru, Кабель.РФ
Ошибки при подключении двухклавишного выключателя
Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.
Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.
В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.
Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.
В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.
Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.
Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.
Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.
Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.
Статьи по теме
Схема Подключения Двухклавишного Проходного Выключателя
Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.
Рисунок 1.
Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
Как подключить двухклавишный проходной выключатель
Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .
Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.
Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.
Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.
Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными.
подключение проходного двух клавишного выключателя
Схема управления с трех мест
Несомненное, это минус подобной системы. Смотрите также:. Обесточить квартиру, дом. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.
Установить декоративные панели устройств.
Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.
К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1.
Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.
Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.
Однако выключатель с тремя клеммами здесь уже не подойдет.
2 клавишные проходные выключатели из 3 х мест схема подключения
Назначение
Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.
Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?
Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.
Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?
Как работает 2х клавишный ПВ
На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!
Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.
Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения
Порядок монтажа схемы с двухклавишными проходными выключателями
Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.
Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.
К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.
Что особенного в коммутаторе с двумя клавишами
При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.
Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.
Разновидности перекрестных и проходных переключателей
Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.
Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя
Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)
Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы расскажем в нашей статье.
Двойной проходной выключатель и как он монтируется в стену
По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.
Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)
По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.
А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.
О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.
Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп
Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.
Видео о подключении проходного выключателя
youtube.com/embed/0fryGetPUCY» frameborder=»0″ allowfullscreen=»»/>Подключение проходного выключателя — 2 ошибки и недостатки. схема подключения с двух и 3-х мест.
Принцип работы
Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.
Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.
Принципиальная схема работы проходного выключателя
Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.
Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.
В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.
Управление
Задача может оказаться немного сложнее, и несмотря на то, что количество точек проходного выключателя не меняется, может добавиться большее количество лампочек в одной люстре, или же добавиться еще одна зона – кроме спальни выключатель будет управлять и светом в коридоре, например.
В таком случае простой инструкции, как сделать проходной выключатель из простых будет мало. Дело в том, что такой выключатель будет уже обладать двумя контактами на входи, и четырьмя на выход.
Кроме того, что вам нужны двухкнопочные выключатели, а не однокнопочные, как было в первом примере, вам еще нужно будет разобраться со схемой их подключения. Если у вас есть проблемы с электрическими схемами, то лучше доверить эту задачу электрику. Если же вы уверены в себе, или же опыта уже хватает, то вам нужно будет сначала подключить ноль к нужным вам источникам света.
Все это будет происходить в переключательной коробке. Из нее же будет подключаться фаза на два входных контакта первого выключателя.
Дальше нужно соединить соответствующие выходные контакты на двух выключателях. После чего входные контакты второго выключателя подсоединить к источникам света.
Управление освещением с двух мест с помощью проходных выключателей
Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.
А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

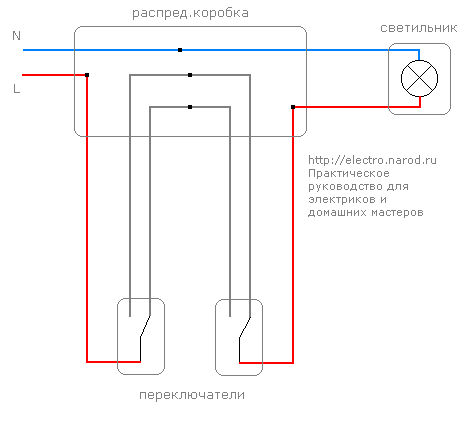

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:
При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.
Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.
При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):
После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):
Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:
Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:
Так работает схема проходного выключателя для управления освещением с двух мест. Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.
Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.
Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.
А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.
Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.
Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.
С этой схемой закончил, сейчас далее-
Основные ошибки при установке переключателей
Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии
В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:
- Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
- На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
- Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
- На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
- Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.
Подрозетники стоит замаскировать декоративными панелями.
Особенности управления светильником с трёх мест
имеет аналогичную схему с управлением светильником
Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
Кабель обрезается по необходимой длине, при этом используют трёхжильный провод
К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту
Нужно маркировать даже на первый взгляд простые в подключении кабели.
Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога. Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.
Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.
Функции перекрёстного выключателя
Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.
В подобных местах без перекрёстных выключателей не обойтись
Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов. В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор. Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.
При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.
Схема подключения проходного светильника с управлением из 3-х мест.
Иногда возникает необходимость для обеспечения не двух пунктов управления светильниками, а трех и более. Например, на лестнице многоэтажного дома свет должен на каждом этаже включаться и выключаться. С длинным коридором, в который выходят двери нескольких комнат – ситуация такая же.
Для реализации данной схемы, кроме простых проходных выключателей, понадобятся также еще и перекрестные выключатели. Такие выключатели имеют уже не три контакта, а четыре – два входных и два выходных, которые представляют собой две пары одновременно переключаемых контактов. К таким выключателям требуется соответственно подводить четырехжильный провод.
Примеры использования трех проходных включателей
В длинном коридоре без проходных выключателей не обойтись
Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.
Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.
Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.
Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.
Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.
То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?
Аналогичным образом можно подсвечивать и ландшафтные участки.
Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.
Устройство одноклавишного прибора
Внешне такой механизм практически не отличается от простых выключателей. Если речь идет о лицевой стороне, то у одноклавишных проходных выключателей стоят две стрелочки на кнопке переключения.
Основным же отличием является большее количество контактов. В обычных устройствах их только два, а у одноклавишного механизма их три, причем пара из них — общие. Если у стандартного выключателя одно положение является рабочим, а второе — нет, то у проходного оба положения действующих, поэтому правильно их следует называть переключателями, то есть они не включают и выключают, а переключают вход с одного выхода на другой. Таким образом, у них оба положения рабочих. Любые другие положения выключателя отсутствуют.
На качественных заводских устройствах всегда нанесена схема, по которой можно определить, что это за механизм: простой или проходной
Если схемы нет, то следует обратить внимание на количество медных контактов: их должно быть три. Обычно с одной стороны выключателя расположен один контакт, а с другой — два
Кстати, одна клемма не означает, что это вход, зачастую они перепутаны. Тогда необходимо прозвонить тестером и найти общие контакты при разных положениях выключателя.
Оставляя щупы на месте, меняют положение клавиши, если стрелка не отклонилась, то, значит, одна из двух клемм — общая. Затем следует определить, какая именно. Для этого один щуп перемещают на третью клемму, при этом клавишу не трогают. Если стрелка переместилась, то та клемма, с которой не убирали щуп, и будет входом.
Характеристики сенсорных моделей выключателей
Сенсорный проходной выключатель
Сенсорный переключатель источников света коммутирует ток посредством высокомощного транзистора или тиристора. Сигнал для открытия или закрытия гаджета подается с датчика, реагирующего на внешний раздражитель.
В качестве сенсора используются два типа датчиков – акустические или движения. Существуют модели с емкостными датчиками, реагирующими на касания с 1-3 см. Управление приборами осуществляется дистанционно, что повышает их функциональные возможности.
Внешне сенсорный одноклавишный переключатель имеет вид гладкой стеклянной панели. Световая индикация заметна в момент подключения. Красный цвет отображает включение, голубой – отключение. К приборам могут подключаться лампы накаливания или газоразрядные. Группа из сенсорного выключателя и светодиодного светильника работает со сбоями, но проблема устраняет посредством специального адаптера.
Разновидности приборов
Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.
По способу установки
Накладной проходной выключатель
Существует две разновидности:
- Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
- Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.
По типу работы клавишной пружины
Двухклавишный переключатель функционирует по таким принципам:
- Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
- Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.
Вне зависимости от механизма переключается активная часть.
По способу коммутации элементов
Перекидной выключатель с винтовыми зажимами
Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.
При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.
На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.
У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.
Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.
Схема подключения на две лампочки
Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:
- проходным переключателем;
- перекрестным переключателем;
- двухклавишным переключателем проходного типа;
- двухклавишным переключателем перекрёстного типа.
Схема подключения двухклавишного выключателя на две лампочки
Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.
Подключение одноклавишного выключателя
Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей. От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля. Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.
Подключение двух одноклавишных переключателей
Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.
На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.
Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.
Подключение двухклавишного выключателя
Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.
На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».
Схема подключения двухклавишного выключателя
Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.
В процессе подключения необходимо правильно распределить все пары электрических проводов
Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора
Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».
Сфера использования
Часто применяют проходной выключатель для длинных коридоров
Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:
- для управления светом в ванной и туалете с одного элемента;
- регулирования яркости лампы на люстре;
- включения/выключения светодиодной ленты натяжного потолка;
- активации и отключения ночников;
- создания освещения в комнате с несколькими лампами;
- группового управления лампочками в холлах и коридорах.
Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.
Конструкция и отличия перекидных выключателей
Маркировка переключателя
Проходной переключатель применяется для включения и выключения света из разных концов комнаты или коридора. Активация источников света обычно осуществляется около входа в помещение, а отключение – из другой зоны.
Дублирующие модели внешне могут выглядеть как стандартные переключатели. На лицевой подвижной стороне имеется маркировка в виде стрелок, направленных вверх-вниз. Если у стандартного выключателя есть один вход и один выход, то у перекидного их по два. Подобный конструктивный прием исключает разрыв тока – он перенаправляется на выход.
Перекидные изделия имеют 3 медных контактных клеммы. Под корпусом можно посмотреть схему подсоединения. У простого выключателя – двухжильная коммутация, у проходного – трехжильная, для перенаправления напряжения с контакта на контакт.
Подключать для одного источника света нужно парные приборы, с подводом к каждому фазы и нуля. Изменяя положение кнопки, пользователь обеспечивает замыкание цепи – лампа загорится. Размыкание фазного кабеля происходит при выключении – свет тухнет.
Клавиши в одном положении – свет включен. В разных положениях – выключен.
Параметры выбора
Таблица степеней защиты
Перед приобретением коммутирующего устройства необходимо принять во внимание:
- тип управления – клавиша, сенсор или пульт ДУ;
- способ установки – монтаж осуществляется накладным (открытая проводка, на дюбель-саморезы) и встроенным (скрытая проводка, в подрозетниках на распорках) методом;
- совместимость с источниками света – для люминесцентных ламп подойдут модели Х и АХ, для лампочек накаливания – А;
- степень защиты – в спальнях допускается устанавливать коммутаторы с IP03, в ванных – с IP04-IP05, на улице – с не ниже IP55;
- контактные зажимы – промежуточный аппарат оснащается винтовыми фиксаторами с прижимными пластинами или безвинтовым крепежом.
Основные ошибки при подключении
Одной из ошибок подключения является неправильный выбор общей клеммы
В процессе сборки синхронной конструкции начинающие мастера делают несколько ошибок:
- Использование более 2-х переходных выключателей. Увеличиваются затраты на кабель и распредкоробки.
- Неправильный выбор общей клеммы. Элемент с одним контактом может быть где угодно. Для его поиска нужно сделать прозвонку мультиметром или индикаторной отверткой.
- Перепутанные провода. Проблема возникает при монтаже устройств разных производителей.
- Неправильное подключение перекрестных моделей. Два кабеля прибора № 1 ставят на верхние контакты, а прибора № 2 – на нижние. Нужно произвести расключение и поставить их крест-на-крест.
Порядок монтажа схемы с двухклавишными проходными выключателями
Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.
Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.
К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.
Что особенного в коммутаторе с двумя клавишами
При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.
Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.
Разновидности перекрестных и проходных переключателей
Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.
Принцип и схема подключения проходного двухклавишного выключателя.
В предыдущей своей статье Я подробно рассказывал, как работают проходные выключатели и как подключить одноклавишный вариант. Сейчас Я подробно расскажу, как подключить 2-х клавишный или двойной проходной выключатель, который позволяет отдельно управлять 2 независимыми линиями включения. Например, 2 светильников или одной люстрой с отдельными включениями ламп.
Как правило, 2 клавишные схемы применяются в комнатах, кабинетах— там где необходимо раздельное включение с разных мест двух линий освещения, а в коридорах, возле лестниц вполне хватает и одно клавишного проходного выключателя.
На клавишах наносятся указатели в виде стрелок, которые указывают на направление её положения для выключения или включения света. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.
Проходной двойной выключатель конструктивно состоит из двух одноклавишных проходных, объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов. У всех них для подключения используется 6 контактов, из которых 2 входных и 4 выходных.
Принципиальная схема подключения проходного двухклавишного выключателя.
Итак давайте рассмотрим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень простое: он состоит из двух независимых групп контактов. Контакты 1 и 2 при нажатии клавиш переключаются с верхних двух не взаимосвязанных линий на две нижние, которые идут на второй такой же выключатель.
Как видно на данной схеме на контакт правого выключателя № 2 приходит фаза с распределительной коробки электросети дома или квартиры. Далее контакты 1 и 2 объединяются перемычкой. А с левого 1 и 2 уходят не пересекаясь на два независимых по включению светильника. Четыре перекрестных контакта соединяются соответственно по парам между собой. Внимание будьте внимательны, если перепутаете из разных пар подключите- схема не будет работать.
Ноль как и в обычных светильниках, идет к лампам напрямую с распределительной коробки.
Для схемы управления из трех и более мест понадобится два двухклавишных выключателя концевого и один (для управления из трех мест) двойной перекрестного вида, который устанавливается в схеме между двумя первыми.
Подключить перекрестный проходной выключатель будет не сложно, но для этого понадобится его объединить 4 электрическими проводами с каждым из концевых. Как правило для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И конечно, не забываем туда завести кабель электропитания, и два отходящих- для подключения светильников или люстры.
Если необходимо подключить 4 выключателя, значит добавляйте между перекрестным и любым концевым- еще один перекрестного типа.
При подключении двухклавишного перекрестного типа не перепутайте пары и не подключите провода с разных линий в одно включение, иначе схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независимых одноклавишных проходных выключателей, объединенных в одном корпусе.
Практическая схема подключения проходных двойных выключателей Legrand.
Я всегда с удовольствием ставлю и подключаю выключатели известной немецкой Legrand, которые не только выделяются качеством и долговечной и безупречной работой, а так же их легко установить и подключить с помощью пружинных контактов.
Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.
На расположенный слева приходит фаза на его нижний левый контакт, далее второй и третий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения светильников.
Верхние первые два контакта объединены у обоих выключателей электрическими проводами соответственно. А с третьего контакта левого уходит фаза на вторую линию включения светильников. А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. Но чаще достаточно одного фазного провода, который соответственно объединяется перемычкой со вторым входом для фазы.
В принципе, как видите проходной выключатель будет под силу самостоятельно подключить практически любому человеку. Только обязательно соблюдайте меры предосторожности. А если не будет правильно работать схема, тогда проверьте правильность всех подключений по схеме.
Cхема подключения двухклавишного проходного выключателя (переключателя)
Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).
Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:
Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:
Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.
В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.
На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.
На практике это выглядит вот так.
Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.
Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.
С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.
Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.
Как отремонтировать автоматические выключатели с двойным отводом
Автоматические выключатели с двойным ответвлением — один из наиболее распространенных электрических дефектов, обнаруживаемых домашними инспекторами. Кажется, что все считают этот дефект «большим делом», но я здесь, чтобы сказать вам, что это не так. Это довольно незначительная проблема, и обычно ее можно легко исправить. Сегодня я объясню, что такое двойное нажатие, когда это проблема, почему это проблема и как ее исправить. Если вы предпочитаете формат видео, вот он:
Я не консультировался с юристом перед написанием этой статьи, поэтому мне лучше добавить заявление об отказе от ответственности, прежде чем давать какие-либо инструкции по электрическому оборудованию: Не выполняйте электромонтажные работы, если у вас нет соответствующей квалификации.Вы можете получить удар током, ударить током или начать пожар. Это всего лишь обзор.
Определение: Когда я говорю «двойное касание», я на самом деле использую неправильную терминологию; Это именно то, что говорят многие домашние инспекторы, когда два провода подключаются под одним винтом или клеммой внутри щитка. Официального термина для этого нет, поэтому у меня работает двойное нажатие. Иногда это относится к двум проводам на одном автоматическом выключателе, иногда к двум проводам, соединенным под одним винтом на нейтральной шине.Сегодня я расскажу о двух проводниках, подключенных к одному выключателю.
Когда это НЕ дефект: Двухпроводная проводка в порядке, если автоматический выключатель рассчитан на два проводника. Если автоматический выключатель рассчитан на два проводника, это будет указано прямо на автоматическом выключателе, а клемма автоматического выключателя будет спроектирована так, чтобы удерживать два проводника на месте. Показанный ниже автоматический выключатель представляет собой более старый квадрат D, предназначенный для подключения двух проводов. Я выделил и увеличил часть этикетки, на которой написано, что можно прикрепить два проводника.Это приемлемо. Единственные производители, которые производят автоматические выключатели, рассчитанные на удержание двух проводов, — это Square D и Cutler-Hammer, но не все их автоматические выключатели могут быть двухзаходными.
Вот новый тип автоматического выключателя Square D — вместо того, чтобы помещать кучу текста на передней части автоматического выключателя, они просто имеют небольшую картинку на передней панели выключателя.
Теперь они помещают текст на стороне прерывателя.
Когда это неисправность: Это дефект, когда автоматический выключатель не предназначен для работы с двумя проводниками, и большинство из них таковыми не являются.Не имеет значения, добавлен ли к выключателю простой провод трансформатора дверного звонка. Проблема не в нагрузке на цепь, а в физическом подключении.
Почему это проблема: Если автоматический выключатель не предназначен для удержания двух проводов, проводники могут отсоединиться в какой-то момент в будущем, даже если сегодня они кажутся очень плотными. Ослабленные проводники могут привести к перегреву, искрению и, возможно, возгоранию.
Как исправить: Исправления, которые я собираюсь перечислить ниже, представляют собой несколько распространенных способов работы с двухконтактными выключателями.
Косичка: Это самый распространенный ремонт, и он до смешного прост. Нарушающие проводники просто отсоединяются от автоматического выключателя, присоединяются к одному проводу с помощью гайки, и этот единственный проводник подключается к автоматическому выключателю. Теперь я знаю, о чем вы думаете: «Что в этом такого крутого?» Ответ — ничего. Это быстрое и простое решение.
Другой автоматический выключатель Другой простой ремонт заключается в замене автоматического выключателя на тип , рассчитанный на два проводника, если панель предназначена для этого.Это было бы сложнее, чем ремонт пигтейла, и я не знаю, зачем кому-то понадобилось бы, чтобы делал это, но это, безусловно, было бы приемлемо.
Если помимо двойного нажатия возникают другие проблемы, ремонт может потребоваться больше. Например, если домовладелец закончил подвал и добавил цепь для спальни в подвале на автоматический выключатель для розеток в ванной, простое добавление косички для проводов не было бы надлежащим ремонтом, отчасти потому, что розетки в ванной могут » т быть в общей цепи.В этом случае проводники необходимо разделить на два отдельных выключателя. Есть несколько способов сделать это.
Добавить автоматический выключатель Если в панели есть место, можно добавить еще один автоматический выключатель и разделить проводники на два разных автоматических выключателя.
Установите тандемный выключатель Если щит управления спроектирован для использования тандемных выключателей, и тандемный выключатель можно правильно использовать вместо неисправного выключателя, это еще одно приемлемое решение.По сути, это способ установки двух автоматических выключателей в одном пространстве.
Если панель принимает тандемные выключатели, это будет сказано внутри панели, и будут указаны конкретные места, где можно использовать тандемные выключатели. Панель может допускать всех тандемных выключателей , тандемных выключателей или некоторых тандемных выключателей . На фото ниже показана панель, которая позволяет использовать и . Как видите, к этой панели можно добавить еще восемь цепей, поскольку в настоящее время тандемные выключатели не используются.Это потребует некоторой перетасовки, но это не составит большого труда.
Дополнительную информацию о тандемных выключателях можно найти в этой публикации: Тандемные выключатели
А как насчет защиты AFCI? Устройство защиты от дугового замыкания (AFCI) необходимо сегодня во всех домах, чтобы снизить риск возгорания. При замене автоматического выключателя требуется ли одновременно добавлять защиту AFCI? По большей части нет. Но в конечном итоге это решение компетентного органа.
Если ни одно из вышеперечисленных решений невозможно, ремонт может включать замену панели на более крупную или добавление дополнительной панели. Это было бы намного дороже, но, тем не менее, для большинства людей это не было бы критической ценой.
Автор: Рубен Зальцман , Structure Tech Home Inspections
Двухполюсные автоматические выключатели
Автоматические выключатели — это аварийные выключатели, которые защищают все электрические цепи в вашем доме.Стандартные выключатели бывают двух типов: однополюсные и двухполюсные. Однополюсные выключатели рассчитаны на 120 вольт и 15 или 20 ампер. Они управляют стандартными цепями освещения и розеток, а также цепями некоторых электроприборов в доме. Сами выключатели относительно узкие и занимают единственный слот в коробке выключателей дома. С другой стороны, двухполюсные выключатели обычно рассчитаны на ток от 20 до 60 ампер и обеспечивают питание 240 вольт для крупных приборов, таких как электрические сушилки и плиты.
Что такое двухполюсный автоматический выключатель?
Двухполюсные выключатели — это выключатели «двойной ширины», которые занимают два паза в коробке выключателя.У них есть тумблер, который вдвое длиннее тумблера однополюсных выключателей.
Функциональность
Внутри блока выключателя или главной сервисной панели находятся металлические пластины под напряжением, называемые «горячими» шинами. Каждый полюс или точка подключения на шинах пропускает 120 вольт электричества. Когда установлены однополюсные выключатели, они защелкиваются на одном полюсе и получают 120 вольт. Двухполюсные выключатели защелкиваются на двух полюсах, обеспечивая в общей сложности 240 вольт. Схема подключения к двухполюсным выключателям содержит два «горячих» провода.Каждый из них подключается к клемме выключателя и защищен половиной выключателя. Если на одном из этих проводов возникает неисправность или другая проблема, сработает соответствующая половина выключателя. Это вызывает одновременное срабатывание другой половины выключателя, потому что две половины связаны вместе одной штангой выключателя или переключателем. Это эффективно отключает соединение с обоими полюсами шины, отключая сразу всю цепь.
Нажмите «Играть», чтобы узнать, как установить двухполюсный автоматический выключатель
.Читеры
Если вы открываете дверцу панели обслуживания и видите прерыватель одинарной ширины, но с двумя маленькими переключателями, встроенными или рядом, это, вероятно, прерыватель типа «читер».Также называемый тандемным, узким или сдвоенным выключателем, читер представляет собой двойной выключатель, который занимает место однополюсного выключателя. В отличие от двухполюсного выключателя, который обслуживает одну цепь на 240 вольт, читер обслуживает две цепи на 120 вольт; его нельзя использовать для подачи 240 вольт на одну цепь. Другой тип двойного выключателя — это «четырехпозиционный выключатель», который обслуживает две цепи на 240 В, но такой же ширины, как и стандартный двухполюсный выключатель.
Использование читер-прерывателя не означает намек на то, что ваш электрик жульничает — это просто прозвище, — но эти прерыватели должны быть установлены правильно, чтобы быть законными и безопасными.Во-первых, панель должна быть спроектирована так, чтобы принимать читеры-взломщики, а во-вторых, читеры должны быть установлены в соответствующие слоты. На многих панелях только некоторые слоты подходят для читеров. Мошенники часто используются, когда на панели мало места и кто-то хочет добавить две цепи на 120 В или добавить место для новой цепи на 240 В в другом месте на панели. Если вы хотите узнать, может ли ваша панель принять читеров, вызовите электрика. Между прочим, модификация читер-брейкера там, где ему не место , — это читерство , и это совершенно опасно.
Что такое двухсторонний выключатель и 3 способа его ремонта
Прерыватель с двойным ответвлением возникает, когда кто-то подключил более одного провода (проводника) к прерывателю. Как правило, это запрещено и при определенных условиях может стать причиной возгорания.
Если у вас была домашняя инспекция в прошлом, скажем, 300 лет, есть большая вероятность, что ваш инспектор написал что-то в электрическом разделе вашего отчета примерно так:
«Один (или несколько) выключателей с двойным ответвлением отмечен в электрическом щите.Инспектор рекомендует провести дополнительную оценку и провести надлежащий ремонт лицензированным электриком ».
Комментарий в отчете об осмотре дома, подобный этому, ужасен. Помимо того, что это одно из худших письменных объяснений проблемы, которое я когда-либо заставлял печатать пальцами, оно оставляет вас, покупателя / домовладельца, практически без информации о том, что, черт возьми, здесь происходит.
К сожалению, большинство домашних инспекторов не находят времени на то, чтобы на самом деле написать надлежащие объяснения проблем, которые они обнаруживают во время проверки, и плохо написанные комментарии, подобные приведенному выше, заставляя риэлтора и покупателя ломать голову над тем, что должно произойти.Моя цель в этой статье — объяснить, что такое «двойное нажатие» и как его можно исправить.
ЧТО ТАКОЕ ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ?
Выключатель с двойным ответвлением, более известный как «двойной ответвитель», — это когда более одного провода подключено к выключателю (или к шине — но мы будем говорить только о выключателях в этой статье) в электрическом панель. Кривый шар здесь в том, что некоторые выключатели предназначены для подключения нескольких проводов, и это не проблема для этих типов.
Автоматические выключатели предназначены для защиты цепи, а не того, что к ней подключено. Другими словами, мы хотим, чтобы провода оставались в хорошем рабочем состоянии и не расплавлялись, чтобы вызвать пожар. Давайте сначала посмотрим, как определить, сколько проводов будет принимать прерыватель, а затем мы рассмотрим, как решить проблему, если у вас слишком много соединений на прерывателе. Это, конечно, известно как двойное касание или даже тройное касание, если у вас есть очень глупый человек, работающий внутри вашей электрической панели.
ПОЧЕМУ ДВУСТОРОННИЕ ВЫКЛЮЧАТЕЛИ ЯВЛЯЮТСЯ ПРОБЛЕМОЙ?
Все дело в соединении провода и прерывателя. Если к выключателю подключено более одного провода, и этот выключатель не предназначен для двух проводов, вероятность того, что эти соединения будут слишком слабыми, намного выше, чем при подключении только одного провода.
Если соединение между выключателем и проводом ослабнет, это может привести к перегреву или, что еще хуже, возникновению дуги между промежутками. Дуга — это то, что вызывает возгорание в электрической панели. Убедитесь, что соединения ваших выключателей затянуты и правильно выполнены, что очень важно для пожарной безопасности.
Примечание: Проблема с двойным ответвлением выключателя не имеет ничего общего с нагрузкой (потреблением) в цепи. Я вижу много плохой информации, говорящей о том, что более одного соединения на выключателях могут вызвать перегрузку. Это 100% ложь.
НЕКОТОРЫЕ ДВОЙНЫЕ ВЫКЛЮЧАТЕЛИ НЕ ЯВЛЯЮТСЯ ПРОБЛЕМОЙ
Как будто правила недостаточно запутаны, иногда вы можете дважды нажать на прерыватели, и это не проблема.Есть пара производителей, которые оценивают и разрешают некоторым выключателям подключать к ним такие типы соединений.
Так как узнать, что есть что? Он напечатан на выключателе.
Насколько мне известно, эти молотки Square D’s и некоторые Cutler Hammer подходят для двойного удара, но все остальное — нет-нет. Если вам известен другой бренд, в котором такая практика приемлема, сообщите мне, и я добавлю его в список.
Примечание: Обратите внимание, что оба этих выключателя заявляют, что вы должны , а не дважды постучать по соединениям, если задействован алюминиевый провод.При наличии алюминиевого (AL) провода указано, что вам разрешено только одно соединение. В домах с алюминиевым проводом действует совершенно другой набор правил, о которых вы можете узнать больше здесь — Алюминиевая проводка в домах.
КАК ОТРЕМОНТИРОВАТЬ ДВОЙНОЙ ВЫКЛЮЧАТЕЛЬ
Теперь, когда вы знаете, как определить, что такое прерыватель с двойным отводом, давайте рассмотрим варианты их устранения. Все это довольно просто, но если у вас нет прошлого опыта или знаний о работе с электрическими панелями, лучше всего обратиться к профессионалу.Внутри этих панелей есть точки, которые могут убить вас в мгновение ока, даже если вы отключите главный выключатель.
СВИНЬИЙ ХВОСТ ПРОВОДА
Это, безусловно, самое простое решение, и, честно говоря, я не знаю, зачем вам вообще заниматься каким-либо другим ремонтом, если вы имеете дело с выключателем с двойной резьбой. Все, что вам нужно, это небольшой отрезок проволоки и проволочная гайка. Просто скрутите все 3 провода вместе и подключите только один провод обратно к выключателю. Все сделано. Все, что связано с этим выключателем, по-прежнему ограничено размерами самого выключателя с точки зрения защиты от перегрузки по току, и если вы предварительно скрутите провода вместе, прежде чем заклеить их проволочной гайкой, все будет в порядке.
УСТАНОВИТЕ ТАНДЕМНЫЙ ВЫКЛЮЧАТЕЛЬ
Если вам нужен контроль над тем, к чему подключен каждый провод через ручку выключателя, вы можете получить тандемные выключатели для большинства современных электрических панелей. Эти выключатели позволяют установить два однополюсных плеча в паз одинарной ширины в электрическом щите. Вам просто нужно убедиться, что вы устанавливаете их в разрешенном для них месте. Все панели должны иметь схему на двери, на которой указано, какой выключатель разрешен в каком месте. Некоторые допускают тандемы повсюду; некоторые старые панели вообще не допускают их.Каждый бренд индивидуален, поэтому вам нужно проверить свой, чтобы узнать наверняка.
ДОБАВИТЬ ВЫКЛЮЧАТЕЛЬ
Если в вашей панели есть место, вы всегда можете пойти традиционным путем и установить новый однополюсный выключатель в открытый слот. Одиночные выключатели дешевы (до 5 долларов), и это простейший с точки зрения техники ремонт. Если можно повернуть отвертку, можно установить прерыватель.
В СЛУЧАЕ ДРУГОГО НЕУДАЧИ — УСТАНОВИТЕ НОВУЮ ЭЛЕКТРИЧЕСКУЮ ПАНЕЛЬ
В подавляющем большинстве случаев один из перечисленных выше вариантов позаботится о ваших проблемах с двойным нажатием кнопки выключателя.Если вы окажетесь в ситуации, когда этого не произойдет, иногда может потребоваться панель большего размера, но такие случаи редки и редки. Только ваш электрик может сказать вам наверняка, когда возникнет необходимость в замене панели.
Для всех молодых и подающих надежды домашних инспекторов, которым довелось прочитать это, пожалуйста, не стесняйтесь украсть мою формулировку, которую я использую для своих отчетов о проверке дома о двойных выключателях. Не будь тем парнем, который пишет чушь, как я написал в начале этого поста, и называет это «объяснением».» Будьте подробны. Будьте описательны.
«Щит имеет (укажите количество двойных ответвлений) расположенные двухконтактные выключатели (укажите расположение указанных выключателей). Двухзаходные выключатели представляют собой небезопасное состояние, при котором несколько проводов помещаются под установочный винт одного выключателя. Когда к выключателю подключено несколько проводов, вы значительно увеличиваете риск ослабления соединения, что может привести к перегреву, возникновению дуги и возгоранию электрического тока. Обычно это довольно простой ремонт, поэтому убедитесь, что электрик оценит ситуацию и при необходимости исправит ошибки.”
Какой электрический код указывает количество проводов в выключателе?
В большинстве устройств у вас может быть только один провод на винтовой зажим, однако некоторые выключатели поддерживают несколько проводов под зажимами. Если устройство допускает несколько нажатий, оно должно быть указано для этой цели.
NEC 2008
110.14 Электрические соединения.
(A) Клеммы. Подключение проводов к клеммным частям должно обеспечивать надежное соединение без повреждения проводов. и должны быть выполнены с помощью соединителей давления (включая установочный винт типа), припаяйте наконечники или соединения с гибкими выводами.Подключение с помощью болтов или шпилек и гаек с перевернутыми ушками или эквивалент разрешен для проводов сечением 10 AWG или меньше.
Клеммы для более чем одного проводника и клеммы, используемые для подключения алюминий должен быть обозначен таким образом.
Проходные отверстия, отводы и стыки разрешены, но только в том случае, если они не переполняют корпус.
NEC 2008
312.8 Корпуса для переключателей или устройств максимального тока. Кожухи для выключателей или устройств максимального тока не должны использоваться в качестве ответвлений. ящики, вспомогательные желоба или кабельные каналы для проводов, проходящих через или отключение от других переключателей или устройств перегрузки по току, если для этой цели предусмотрено достаточное пространство. Проводники не должны заполнять пространство для проводки при любом поперечном сечении более чем на 40 процентов площади поперечного сечения пространства, а проводники, соединения и ответвители не должны заполнять пространство для проводки при любом поперечном сечении более чем на 75 процентов. площади поперечного сечения этого пространства.
Если у вас нет места для нового выключателя в панели, подумайте о тандемном выключателе. Вам нужно будет проверить, поддерживает ли их ваша панель, но в некоторых случаях тандемный выключатель может избавить вас от необходимости устанавливать новую панель или дополнительную панель.
В версии 2008 года Национального электротехнического кодекса (NEC) раздел 210.12 был обновлен, чтобы требовать защиты прерывателя цепи от дугового замыкания (AFCI) во многих областях дома.
НЭК 2008
210.12 Защита от дугового замыкания с помощью прерывателя цепи.
(B) Жилые единицы. Все 120-вольтовые, однофазные, 15- и 20-амперные ответвленные цепи, питающие розетки, установленные в семействе жилых домов комнаты, столовые, гостиные, салоны, библиотеки, притоны, спальни, солярии, комнаты отдыха, туалеты, коридоры или аналогичные комнаты или зоны должны быть защищены указанным автоматом защиты от дугового замыкания, комбинированного типа, устанавливаемого для защиты филиала схема.
В зависимости от изменений, которые вы вносите в проводку, инспектор может потребовать, чтобы вы обновили выключатель для этой или всех ответвленных цепей, питающих эти области.Это решение будет полностью на усмотрение уполномоченного органа (AHJ), поскольку это решение зависит от того, вносите ли вы достаточно большие изменения, чтобы оправдать дополнительную работу.
electric — Могут ли две цепи иметь общую нейтраль?
электрический — Могут ли две цепи иметь общую нейтраль? — Обмен стеками товаров для домаСеть обмена стеков
Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange- 0
- +0
- Авторизоваться Зарегистрироваться
Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 170k раз
Я, наконец, выполняю совет, данный в этом вопросе, мне удалось проложить проводку до распределительной коробки, но меня немного смущает содержимое этой коробки.
В коробку входят три цепи, но похоже, что две цепи используют одну нейтраль.
Кажется, все работает (и так работает уже 2+ года), но мне любопытно, кошерно ли это с точки зрения кода. Должна ли быть отдельная нейтраль для каждой цепи? Если да, можно ли вкратце объяснить, почему это нормально?
Создан 12 мар.
СреднийВСреднийВ83822 золотых знака88 серебряных знаков1414 бронзовых знаков
2Многопроволочная разветвленная цепь (две точки от разных фаз с общей нейтралью) часто встречается на кухне, где она питает одну розетку с удаленной перемычкой, соединяющей верхний и нижний выводы.В результате вы получаете две 15-амперные цепи на одну розетку. На панели оба выключателя должны быть соединены вместе, чтобы нельзя было иметь один включенный и один выключенный.
Кодзависит от региона, но я не думаю, что он обычно разрешен в любой другой конфигурации.
Существуют также ограничения на наличие нескольких цепей в одной распределительной коробке. Будьте осторожны, работая с этим — даже если прерыватель выключен, проверьте напряжение с помощью бесконтактного тестера, чтобы убедиться, что нет других цепей под напряжением.
Создан 12 мар.
СтивенСтивен26.8k77 золотых знаков4848 серебряных знаков8585 бронзовых знаков
Только если это разделенная цепь 220 В, как указывает Стивен, и она должна быть на двухполюсном автоматическом выключателе.Это гарантирует, что цепь состоит из двух разных ветвей, а не только одной, а также вся цепь будет отключена только одним выключателем. Каждая горячая нога возвращается на эту общую нейтраль. Причина в том, что в этой конфигурации через нейтраль проходит не более номинального (выключателя) тока. Две «горячие» ножки будут стремиться уравновесить обратный ток. Пример: если обе ветви потребляют 5А, то через нейтраль не проходит обратный ток. Если на 1-м участке вытягивается 3A, а на 2-м участке 10A, то разница 7A возвращается через нейтраль.
НЕ РАЗРЕШАЕТСЯ использовать нейтраль в любой другой ситуации. Если бы вы использовали нейтраль совместно с двумя выключателями на одной ветви панели, обе цепи могли бы использовать предел выключателя (скажем, 15 А), делая общую нейтраль равной 30 А обратному току! Это приведет к превышению допустимого сечения провода и может вызвать пожар. Кроме того, выключатели GFCI и AFCI не будут работать в общей нейтральной цепи.
Стивен26.1,977 золотых знаков4848 серебряных знаков8585 бронзовых знаков
Создан 12 мар.
SteveRSteveR3,68311 золотых знаков1313 серебряных знаков1616 бронзовых знаков
5Схема «3 провода Эдисона» используется уже много лет.240 вольт между фазами и 120 вольт на нейтраль, несущую несимметричную нагрузку двух фаз. На идеально сбалансированных нагрузках на нейтрали не будет силы тока. Обязательно подключите провода схемы к разным фазам, т.е. на них должно быть 240 вольт.
Найл К. ♦20.4k1616 золотых знаков8383 серебряных знака124124 бронзовых знака
Создан 07 окт.
Джон Джон1111 бронзовый знак
Смотря сколько лет дому? Иногда обнаруживается, что старые дома (предположительно, подключенные в соответствии с существующим в то время кодексом) подключены таким образом (т.е., с общей ответной ногой). Каждая ветвь L1 и L2 соединена (или разорвана) и имеет общую обратную ветвь до первой распределительной коробки. После этого ветвь L1 и нейтральная ветвь в одну сторону, а ветвь L2 и нейтральная ветвь — в другую. Это было сделано для экономии меди и уменьшения количества необходимых кабелей.
Три точки:
В новых домах Две цепи должны быть подключены к двухполюсному выключателю для наименьшего калибра провода, используемого в двух цепях (например, 14 Ga. ==> 15 ампер). В старых домах кодекс не требовал двойного полюса или ручки тай-брейки.
Два выключателя должны быть соединены вместе, чтобы при срабатывании одного из них сработали оба, и все распределительные коробки в цепях обесточились.
Два горячих вывода от силовой панели (два черных или один черный и один красный) ДОЛЖНЫ быть подключены к противоположным ногам (один к L1, другой к L2). Несоблюдение этого правила (то есть, если они оба подключены к одной и той же фазе) приводит к УДВОЕНИЮ тока, протекающему в общем или нейтральном проводнике, и может вызвать электрический пожар.
2,7k 44 золотых знака5858 серебряных знаков128128 бронзовых знаков
Создан 19 окт.
Суть в том, что нейтраль можно использовать совместно, если два провода под напряжением находятся на разных фазах, а выключатели заблокированы вместе.
Создан 01 июл.
Вы можете разделить до 3 цепей в 3 фазах, используя 1 нейтраль, но 3 автоматических выключателя должны быть связаны вместе с помощью перемычки, поэтому при 1 попытке или 1 отключении все они отключаются, и нет шансов получить бит нейтраль
Создан 08 ноя.
2Если две отдельные цепи, питаемые от разных линий питания, имеют общую нейтраль, основная опасность заключается в отключении нейтрали.Если это произойдет, в цепях резко возрастет напряжение. Причина в том, что ток будет течь между линиями через любые подключенные нагрузки. По сути, ваши устройства превращаются в последовательную цепь между линиями питания (в США с разделенной фазой / однофазными системами это означает переход от 120 до 240 вольт). Результат — пожары, жареные приборы или что-то еще хуже. Вот почему NEC не допускает такой некогда обычной практики.
Если две цепи от одной линии, основная опасность заключается в перегрузке нейтрали слишком большим током.Опасность возгорания, поскольку нейтраль не подключена к выключателю. Короче говоря, оставайтесь в безопасности и используйте отдельные нейтрали для каждой цепи.
Создан 23 мая ’17 в 10: 522017-05-23 10:52
4вы точно не хотите разделять нейтрали от разных цепей.Это создает потенциальную опасность поражения электрическим током, если один автоматический выключатель разомкнут, а другой замкнут. Если вы предположите, что одна цепь отключена, размыкая прерыватель, нейтраль в этой цепи будет немедленно запитана, если какой-либо прибор использует вторую цепь. Если вы выполняете работу с первой цепью и проходите через нейтраль и землю, вы можете получить удар электрическим током, если во второй цепи будет подано питание на прибор или свет.
Создан 29 июн.
2Не тот ответ, который вы ищете? Просмотрите другие вопросы с метками электрические или задайте свой вопрос.
Обмен стеклами товаров для дома лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Электрическая панель— 2 провода с одинаковой нейтралью в тандемном автоматическом выключателе на одной ноге
Ага, вы подключаете 40А к плохому нейтральному проводу.
Еще один справа внизу с той же проблемой
Обратите внимание на красный и черный на №6 справа. Похоже, это еще один MWBC на дуплексе (очень плохо). Я не уверен в этом. Возможно, последний парень был умен, а партнер красного на самом деле является нижним черным на № 5. По-прежнему нет галстука с ручкой, и мой совет по исправлению ошибок предполагает, что это комбинация «опасность-неправильная», поэтому проверьте ее, и, если необходимо, сделайте так , следуя моему совету.
И вы также знаете, что тот, который четвертый столбец справа использовал для , является одним, хотя оба сейчас находятся на одном выключателе (codevio?), Но, по крайней мере, он не перегрузит нейтраль.
Да, и еще кое-что. У вас также есть две пары и еще MWBC в местах 1-2 справа. Видеть, что? Без завязок ручки. Это тоже нужно исправить, но это легко — просто замените их на связанный квадплекс BQC215215 за 20 долларов. Следуйте за проводами обратно к кабелям до и убедитесь, что внутренние провода идут от того же кабеля. Поскольку вам нужно связать провода в MWBC, не перекрещивайте их!
Я так понимаю, что это произошло так: «подрядчик» не был компетентным электриком и был там, чтобы продать вам что-то еще, и просто переставил мебель по мере необходимости, чтобы его AFCI перестал спотыкаться, не обращая внимания на то, что он оставил после себя.Это реальная опасность, и вы можете предупредить инспектора вашего города, чтобы он следил за этим парнем. Если он хочет это увидеть, этого вопроса должно хватить. Исправьте это как можно скорее! Без задержки.
Кстати, обратите внимание, как на выключателе AFCI дважды постукивали? Перечислены ли прерыватели Bryant для 2 проводов на клемме? Я так не думаю!
Для каждого из этих MWBC также требуется стяжек . Вы видите четырехглавые выключатели слева? Вы можете получить автоматические выключатели Quadplex в двух вариантах.У одного есть 2-полюсный комплект с заводской ручкой на внутренней паре (как и у вас), но внешняя пара независима. Другой имеет тот же , а также имеет заводские стяжки на внешней паре , что делает его жизнеспособной заменой двух двухполюсных выключателей . Последний вид вам понадобится довольно много.
Вариант 1: Минимально возможный: оставить CAFCI как есть
В этом случае вы перемещаете провода №3 справа внутрь общего аварийного отключения квадплекса 20/20, такого как BQC220220, как упоминалось выше.Вы снимаете выключатель №6 и перемещаете выключатели №4 и 5 вниз на 1, так что ячейка 4 открыта. Вы подключаете провода от прерывателя №6 к внешним винтам этого нового 20/20 и вставляете этот общий квадроцикл в места 3 и 4. Уф!
Затем замените блок в пространстве 1-2 на связанный квадроплекс BQC215215, как упоминалось.
Вариант 2: Проклятье код, исключить CAFCI
В этом сценарии вы отменяете то, что они сделали с CAFCI, и возвращаете его в исходное положение, за исключением на этот раз правильных дескрипторов.Вы дергаете AFCI, и снова BQC220220 занимает места 3-4 (справа). Провода пространства 3 идут к средним клеммам, провода пространства 4 идут к внешним клеммам. Нейтраль возвращается к нейтральной полосе.
И … замените блок в пространстве 1-2 на связанный квадплекс BQC215215, как указано выше.
Это было просто .
О. Ждать. На клетке 6 (справа) все еще есть мошенник MWBC с его красным и черным партнером (где бы он ни находился). Эти двое должны быть в центре квадплекса.Но что происходит снаружи? Я вижу две независимые цепи на дуплексе 15-20 прямо выше, но они не образуют открытых квадоплексов 15-t20-20. Я полагаю, вы могли бы понизить уровень защиты цепи с 20 А до 15 А, но это может быть отдельный codevio. Проклятие.
Хорошо, единственный вариант, который я вижу, — это заменить выключатель на 50 А в верхнем левом углу на четырехполюсный 2-полюсный 50 А + 2-полюсный 20 А, например, BQC220250. Очевидно, что жирная нагрузка идет на клеммы 50А, а Space 6 Red и его партнер — на клеммы 20А. А теперь в панели пусто. Заполните его любым выключателем, который у вас есть, просто отметьте его «нет подключения».
Вариант 3, заменить панель звукового сигнала
Я искал способ использовать свободное пространство, чтобы позволить 2-полюсный (2-местный) AFCI, чтобы утилизация и посудомоечная машина снова могли быть разделены, но невероятно невозможно , эта панель слишком тугая.
Все это глупо. Вы уже понизили мощность вашей цепи (возможно, незаконно, может ли посудомоечная машина и утилизация быть в одном контуре ??), и это только первый раз, когда вы столкнулись с проблемой «AFCI / GFCIs не имеют двойного назначения».Это будет продолжать возвращаться к вам.
Итак, похлопайте себя по спине, вы пережили электрический эквивалент огнехождения, у вас была панель с 12 пробелами, и вы жили, чтобы рассказать эту историю. Вы можете не давать своим внукам спать по ночам своими рассказами.
Пришло время обзавестись настоящей панелью. Я бы выбрал Eaton и панель с верхними и нижними отверстиями в тех же положениях . Посмотрите, сможете ли вы приобрести Eaton CH, поскольку он вмещает на 25% больше гидромолотов на той же высоте. Это похоже на самостоятельную работу по отстрелу индейки, так как главный выключатель находится выше по течению, поэтому вы можете обесточить весь кабудель.Вам нужно будет вытащить провода из 2 нижних каналов на достаточное расстояние, чтобы можно было обрезать кабелепроводы короче. Но это должно быть просто, ручной ножовкой снять заусенцы с внутренней стороны. Используйте те же фитинги повторно.
Еще один дефект.
Панель, являющаяся субпанелью, должна иметь абсолютно разделенные шины нейтрали и заземления. Сейчас они в основном разлучены. Исправьте это сейчас.
Я не вижу заземляющего провода, поэтому полагаю, что заземление проходит через металлический кабелепровод. Это нормально.
Электромонтаж блока выключателей — блоки выключателей 101
Фото: familyhandyman.com
В вашем доме — фактически в каждом доме — источник электропитания принимает непритязательную форму. Скрытый за невзрачной металлической дверью блок выключателя выглядит не очень впечатляюще, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные электроприборы по всему дому.
Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения. Так и должно быть. Домовладельцы поступают мудро, избегая электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи — просто рассказать немного больше обо всех этих загадочных проводах и переключателях.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+Двухполюсный сервисный разъединитель
В верхней части коробки выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт.Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме прервался бы, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина — не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне — вернется к жизни.
«Горячие шины»
От главного выключателя каждая из двух «горячих» линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус.Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.
Нейтральная шина
Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как он выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.
Фото: familyhandyman.com
Автоматические выключатели
Автоматические выключатели охватывают горячие шины, и в случае перегрузки — например, из-за слишком большого количества работающих одновременно устройств — затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.
Существует два основных типа автоматических выключателей:
- Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть на 15 или 20 ампер.
- Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.
Для проводного освещения, электрических розеток и обогревателей плинтуса обычно требуются выключатели на 15 или 20 А. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.
Подключение выключателя должно соответствовать его силе тока.Провод двенадцатого калибра подходит для выключателей на 15–20 ампер; Провод 8-го калибра подходит к двухполюсным выключателям на 40 или 60 А.
Заземление
В лабиринте проводов, проложенных в коробке выключателя, нужно помнить еще об одном: заземляющем проводе. Обычно это неизолированный медный провод, он соединяет нейтральную шину с металлической водопроводной трубой (или с металлическим стержнем, закопанным в землю). Заземление предотвращает попадание токов, протекающих по изношенным проводам, на металлические поверхности, для которых они не предназначались.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
