Ножные насосы: устройство, принцип работы, область применения. Помпа ножная для воды
Насос для душа (на даче): из бочки, погружной, переносной
СодержаниеНашу жизнь невозможно представить без воды. Так с трудом представляется дача, частный или загородный дом без душа. Человеку свойственно принимать душ, особенно в летнее время года, когда температура достигает своего пика. Для дачного участка свойственны обычные, сделанные из подручных материалов, душевые кабинки, на крышу которой устанавливают бак.
Залитая в него вода нагревается естественным путем, от солнца. Для комфортного и приятного купания можно установить насос для душа и подогреватель воды. При выборе следует учитывать его место расположения — скважина или емкость с водой.
Виды насосов для дачи
В продаже существует огромное количество насосного оборудования. По принципу действия агрегаты можно разделить на следующие категории:
- погружные;
- скважинные;
- поверхностные.
Поверхностные аппараты используются для перекачки воды из резервуаров и емкостей или выкачивания жидкости с небольшой глубины из-под земли (до 7 метров). Такие устройства часто применяют как насосы для душевой кабины или насосы для ванны.
Насосы различного назначения
При правильном и умелом подключении такие аппараты способны качать воду из бака с целью полива участка, а так же их можно использовать для создания требуемого давления в водопроводе. Для поддержания давления в водопроводе, в поверхностный насос для ванны устанавливается ресивер. В основном домашние смесители рассчитаны на давление в системе в две атмосферы.
Поверхностные насосы по сути можно считать системой или станцией. К основным особенностям поверхностных систем можно отнести:
- Это оборудование обладает высокими показателями по производительности и мощности. При этом во время работы возникает очень сильный шум.
- Данные станции могут качать жидкость в специальную емкость — бак, качая воду с глубины расстояние до 7 метров. Таким образом насос для душа на дачу может качать воду из колодца. Располагают их поблизости от колодца, но в идеале чтобы была пристройка.
- Есть возможно закачивать воду в бак или емкость и поддерживать необходимое для водопровода давление. Для таких целей потребуется на дачном участке возвести водопровод на участке в полном объеме.
- Подача воды в дом. Для того, чтобы не попадал песок в водопровод, на всасе устанавливается фильтр для очистки воды, а на самом трубопроводе на входе монтируется фильтр тонкой очистки. Это позволяет добиться высокого качества воды.
Погружной насос будет хорошим вариантом для тех участков, где есть колодец или большой бак. Это связано с тем, что этот тип насосов способен захватывать воду с большей глубины, нежели первый вариант, а так же с простотой использования оборудования. Для использования погружной аппарат подвязывают веревкой и опускают в колодец, после чего он запускается. Наиболее известными марками такого оборудования являются Малыш и Ручеек. Малыш водозабор осуществляет верхним способом, а Ручеек наоборот. К плюсам такого оборудования можно отнести:
- аппарат можно легко и быстро демонтировать, когда его использования не требуется, особенно в зимний период времени.
- быстрая подготовка к работе;
- большая глубина забора.
Для обеспечения водой ванной комнаты или душа потребуется установка отдельного бака или емкости большого размера.
Скважинные устройства более мощные нежели погружные и способны качать воду с больших глубин. Они выдают хорошую и чистую воду. Такое обеспечивание водой считается самым дорогим среди остальных путей. При использовании скважинного аппарата только в целях пользования душем, воду можно подавать одним насосом в емкость, а из нее другим — потребителю.
Насос для гидромассажной ванны
Существует еще несколько разновидностей аппаратов, чтобы сделать дачный душ с насосом. Рассмотрим эти варианты.к меню ↑
Насос-душ
Это устройство можно считать очень эффективным и не требующим больших вложений. Для подачи воды в душ потребуется емкость, размер которой определяется количеством потребляемой воды человека, который принимает душ. Основными составляющими этого устройства являются:
- погружной насос, корпус которого выполнен из пластика;
- шланг из полимерного материала длиной 4 метра, на конце шланга устанавливается лейка для распыления воды.
Данный электронасос для осуществления работы требуется погрузить в воду до половины корпуса. В погруженном отсеке вмонтированы крыльчатка и фильтр из нержавеющей сетки. В этом отсеке и происходит забор воды. Электрический двигатель расположен в верхней части насоса и нет повода к беспокойствам о его намокании.
Такой переносной душ для дачи считается очень удобным. Это связано с тем, что устройство можно опустить в любой источник воды для осуществления купания, даже в небольшое ведро.к меню ↑
Походный душ
Часто походный душ делают своими руками. Для этого потребуется емкость для воды, которая будет герметична со всех сторон. Крышку емкости нужно переделать для насоса-нагнетателя и выходного отверстия для шланга под купание. Перед процессом нагнетания в емкость заливается вода. Нагнетать давление можно любым насосом — ручным, ножным и т.д.
Душ походный Camp Shower
к меню ↑Душ-Топтун
Появление этой новинки в магазинах вызвало некое удивление среди покупателей. Выполнена эта разработка в виде резинового коврика или большой грелки. В емкость заливается вода, и ее нагнетание происходит путем надавливания на встроенные два насоса на этом коврике. Вода под давлением качается через шланг, предназначенный для распыления воды. Такой переносной душ-насос для дачи очень удобен, когда недостаточно места для постройки стационарной кабинки. Длина шланга составляет два метра. Объема воды в емкости будет достаточно, чтобы душ принял один человек. Минусом такого устройства является не комфортное купание.к меню ↑
Автомобильный душ
Эта разновидность душа была разработана для путешественников на автомобилях. При длительных переездах часто нет возможности принять стационарный душ. Это приспособление имеет небольшие размеры и после востребовательности среди дачников немного его модернизировали. Было добавлено подключение к электрической сети 220 В путем вилки через переходник. Конструкция очень простая: к погружному насосу подсоединен шланг подачи воды и питающий кабель, который можно воткнуть в прикуриватель автомобиля.
В стационарных ванных комнатах, при мытье посуды, биде или для душевой кабины для водоотведения сточных вод часто используют санитарный насос для душа или насос для душевой кабины, который образует принудительное откачивание жидкости. Портативный насос для ванной размещают под душем или самой ванной. Существует несколько модификаций данного устройства, к которому можно подключить несколько точек для слива. К плюсам можно отнести маленькие размеры, тихую работу и высокую производительность.
Портативный автомобильный душ
Для тех, кто любит полежать в воде, устанавливают насосы в ванную комнату с гидромассажем. Для гидромассажной ванны потребуется циркуляционный насос, который создает массажный эффект. Применяемые насосы для гидромассажных ванн являются бесшумными, имеющие маленькие размеры и обладающие высокой эффективностью и производительностью. К их существенному недостатку можно отнести высокую цену продукции.
Выполнить подачу воды в емкость — недостаточно. Купаться в прохладной воде не совсем приятно. Можно рассчитывать на естественный подогрев воды от солнца. Но бывают пасмурные дни или водные процедуры проходят в темное время суток, когда вода остывает. В этих случаях нужно установить электрические тэны в бак с водой. Таким подогревом можно обеспечит себя теплой водой, но на бак 200 литров потребуется от четырех до шести часов для нагрева воды.к меню ↑
Установка насоса в душевую кабинку
Перед началом установки потребуется подготовить необходимое оборудование и инструменты. Для установки потребуются вспомогательные материалы: кабель для запитывания насоса от сети, трос для крепления, муфта, скоба и труба. Порядок проведения монтажа:
- в разрез трубы при помощи муфтного соединения устанавливается электрический насос;
- на трубы подвязывается кабель питания с помощью скоб;
- агрегат погружается в воду. Для его страховки обязательно нужно применять веревку или трос;
- в целях безопасности оборудование стоит заземлять;
- агрегат запускается для проверки на холостом ходу;
- можно выполнять полный запуск после проверки.
к меню ↑
Изготовление насоса для душа своими руками
Существует множество вариантов изготовления самодельных устройств для принятия душа.
Душ топтун
Например, самым простым считается ножной вариант. Рассмотрим несколько способов изготовления таких устройств.
Для ножного насоса будут необходимы следующие детали:
- автомобильный насос с ножным нажатием;
- герметичная емкость, крышка которой плотно закрывается;
- два резиновых шланга;
- две трубки, имеющие разный диаметр;
- обратный клапан;
- распылитель для душа.
В верхней крышке необходимо создать два отверстия. Проделанный отверстия должны быть разными по величине — одно на 12 миллиметров, а второе на 20 миллиметров. В большое отверстие устанавливается трубка и погружается до упора, на дно. Снаружи на трубки подсоединяются два шланга. На тот, который больше надевается распылитель воды, а к другой шланге подсоединяется ножная помпа. Изготовление такого устройства не занимает много времени и средств.
Его можно использовать в саду. При использовании такой садовый насос без труда держится в одной руке. Можно усовершенствовать устройство путем замены распылителя на кран с зонтиком. Принцип работы прост — когда перекрыт кран, вода не поступает и создается давление внутри емкости, при открытии крана будет достаточный напор некоторое время.к меню ↑
Накопительный нагреватель воды
Для создания такого душа потребуются некоторые составляющие, а именно:
- насос;
- фильтр механический;
- фильтр для тонкой очистки;
- накопительной емкости для нагрева воды;
- обратный клапан;
- смеситель.
Чтобы в водопроводную систему не попадали твердые частицу крупного размера, на входящую трубу устанавливается механический фильтр. Еще он предотвращает быстрый износ Фильтр для очистки от мелких частиц.
Безнапорный накопительный бак для летнего душа
Для создания необходимого давления в водопроводе потребуется насос. Лучше всего применять насосную станцию. Большую роль для ее установки играет автоматика, за счет которой происходит автоматическое включение или выключение аппарата. Постоянное давление воды в трубопроводе обеспечивается гидроаккумулятором, а перед станцией в обязательном порядке устанавливается обратный клапан, для предотвращения отхода воды из системы.
При выборе насоса стоит обратить внимание на его предназначение. Существует насосная станция, повысительный и садовый насосы. Эти три вида насосов могут использоваться для душа, но не все комфортабельны. Например, садовый агрегат может подавать воду, но у него нет автоматики. Это влияет на комфорт принятия душа, ведь каждый раз придется включать и отключать насос. Лучшим выбор является насосная станция, в ней сочетаются все необходимые параметры.
Для очищения воды от всех мелких примесей подойдет обычный водяной фильтр. Очищенная им вода не будет осаживаться в накопительной емкости, продлевая тем самым работоспособность устройства.
Тип емкости для нагрева воды зависит от того, как он будет установлен. Они бывают механические и электронные. Если водные процедуры принимает большое количество людей, то емкость потребуется не менее 150 литров. В рассмотренных выше вариантах самодельного изготовления потребуются подручные материалы, исключением является насос и бак.к меню ↑
Насос для подкачки воды в ванной (видео)
Главная страница » Насосыbyreniepro.ru
Ножные насосы: с манометром, виды, модели
СодержаниеНожные насосы – приборы для накачивания воздухом мячей, надувных матрасов, шин автомобиля и резиновых лодок. Они имеют небольшие габаритные размеры, маленький вес и просты в использовании.
Качают устройства не только воздух, но и жидкость, чаще всего, воду. Для таких целей подойдет ножной насос для воды (помпа). Водяные помпы такого типа предназначены для обустройства летнего душа на даче, полива грядок, откачивания воды из емкостей или затопленного помещения.
Общее описание
Наличие ножного насоса в лодке или машине – важное условие при их эксплуатации. В ситуации, когда вдруг падает давление воздуха в баллоне или шине, прибор, которым можно устранить проблему, всегда будет с собой.

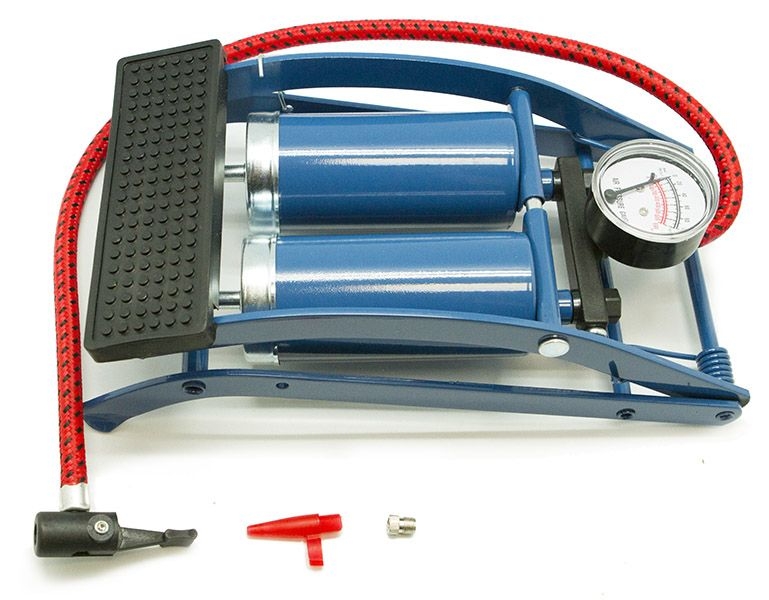

Насос ножной AL-20200 двойной (усиленный) ALCA
Заполняемые воздухом изделия можно накачать ножным механизмом за минимальное время, ведь при одном качке объем воздуха достигает от 0,5 до 7 литров, что зависит от выбранной модели.к меню ↑
Конструкция агрегатов
Конструкция ножных насосных механизмов бывает двух видов:
- рычажная – на шарнирной раме, которая состоит из рычага и основания, прикреплен цилиндр с движущимся поршнем. Нажимая на педаль, шток поршня проникает внутрь цилиндра, создавая при этом давление. При помощи возвратной пружины педаль возвращается в начальное положение;
- меховая – две фанерные плоскости, шарнирно прикреплены с одной стороны, а со второй подпружинены и покрыты плотным воздухонепроницаемым материалом. Нажимая ногой на часть, которая подпружинена, воздух сжимается. Выпускное и впускное отверстия задают перемещение воздуха: впускное втягивает, а выпускное – закачивает в надуваемое изделие.
Устройства с рычажной конструкцией широко применяют для накачивания автомобильных шин, а меховые приборы – для накачивания надувных лодок. Ножные механизмы для накачки шин комплектуют крепким армированным шлангом, который выдерживает высокое давление, и штуцером, который легко прикрепляется на вентиль и так же снимается.
Ножной насос
Наибольшее давление в закрытом пространстве, которое производит такой аппарат, находится в пределах от 8 до 10 атм. В основном, в автомобильные приборы производители встраивают манометр, с помощью которого измеряется давление в момент накачки. Это весьма практично, ведь нет необходимости все время проверять работу.к меню ↑
Преимущества механизмов
Если сравнивать ножные устройства с телескопическими, либо электрическими, то ножные имеют ряд преимуществ:
- высокая производительность, которая достигается ножным усилием, а не ручным, в результате нагнетается большее количество воздуха при одном нажатии;
- меньше физической нагрузки – использование всего веса человека при работе, а не только мышц рук;
- работают без электроэнергии, что является важным аспектом для владельцев лодок;
- небольшие размеры и маленький вес, что способствует удобной перевозке и простому хранению.
к меню ↑
Распространенные модели
Прочитав отзывы пользователей, стоит подробнее описать некоторые модели ножных агрегатов, которые своей конструкцией и техническими характеристиками привлекут Ваше внимание.к меню ↑
Прибор Автомаш
Устройство данной фирмы сделано на крепкой алюминиевой раме, с большим цилиндром из пластика. Педаль механизма и опора рамы имеют насечки, которые способствуют лучшему сцеплению. На конце шланга есть накидной патрон, что выполнен из пластика. Насос ножной с манометром в чехле Автомаш – яркий представитель ножных автомобильных механизмов. Устройство оборудовано манометром, который показывает давление до 0,6Мпа, с точностью до 0,01 Мпа.
Ножной насос Автомаш

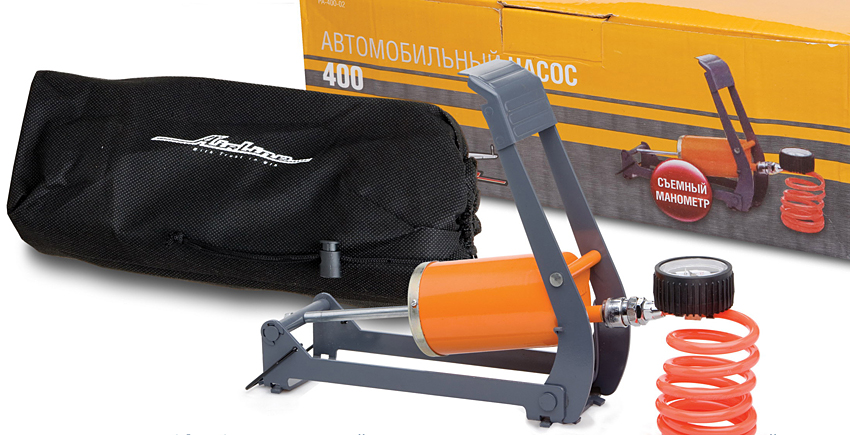

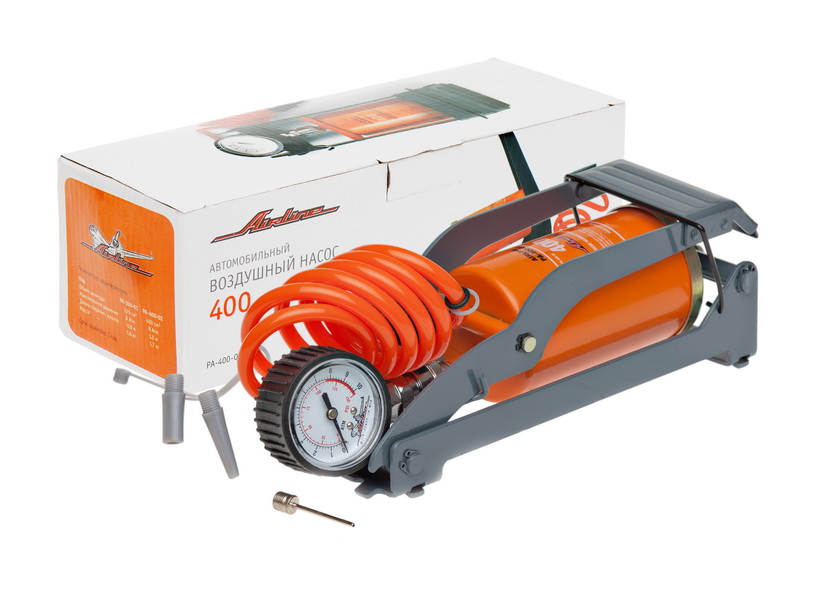

к меню ↑Насос ножной Airline PA
Агрегат используют для накачивания шин легковых автомашин, мотоциклов, велосипедов и спортивного инвентаря (матрацы, мячи и т.д.). Устройства такой марки имеет две модели – РА 400 02 и РА 300 01. Приборы создают давление до 8 атм. в закрытом пространстве. Отличаются модели длиной шланга и объемом цилиндра. Механизмы оборудованы манометром, а у прибора РА 400 02 он снимается. Благодаря такой функции, можно измерять давление не подключая насосное изделие.к меню ↑
COIDO CC 107A STAR
Однопоршневой ножной аппарат COIDO оборудован прочным стальным корпусом и встроенным манометром. Имеет компактные габаритные размеры — 320×120×92 мм. Максимально высокое давление для механизма – 7 атмосфер. Это надежный и удобный в использовании прибор предназначен для накачивания колес велосипедов, надувных лодок и легковых автомобилей.к меню ↑
Heyner PedalMax PRO 225000 N
Такой прибор оборудован двумя цилиндрами и способен нагнетать воздух до 10 атм. Цилиндры и рама произведены из качественной стали, которая может выдержать большие и длительные нагрузки. Агрегат имеет мульти-вентильное соединение для велосипедных и автомобильных шин. К шлангу, длиной в 60 см, производители прилагают четыре адаптера для накачивания разнообразных изделий.
Ножной насос HEYNER
Механизм весит всего 2,2 кг, поэтому его удобно хранить и легко транспортировать. В комплекте с насосом идет сумка-чехол, которая позволяет перевозить устройство в багажнике, не опасаясь царапин и повреждений.к меню ↑
Насос Премьер фанерный 7 л ножной
Лодочный механизм-лягушка 7 л приспособлен для накачки баллонов надувных лодок. При помощи двух клапанов – для выхода и входа воздуха, можно не только наполнить воздухом изделие давлением до 400 mbar, но и выпустить весь воздух из баллонов, что позволяет компактнее их сложить.
Насос Премьер фанерный 7 л ножной одним нажатием наполняет баллон объемом 7 л, что дает возможность за короткое время накачать даже большую лодку.
Прибор 7 л ножной произведен из фанеры хорошего качества, которая обтянута армированным ПВХ. Вес устройства составляет 1,16 кг. В комплект входит гофрированный шланг, длиной 1,2 м, что оборудован коннектором для соединения с насосом и адаптером для клапана Borika.
Насос ножной (Премьер) 7 л.

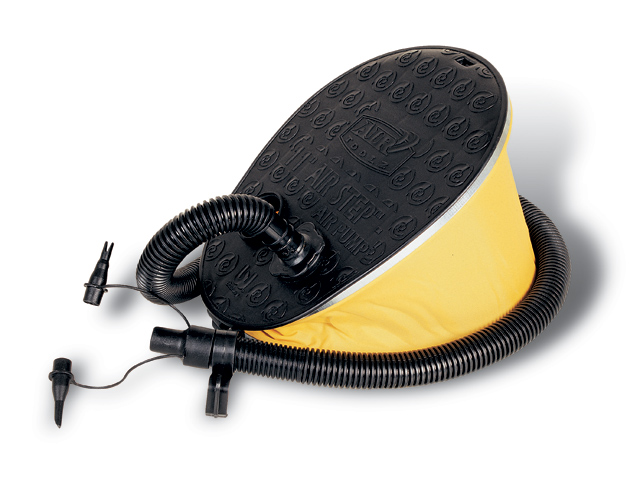

к меню ↑Bestway 62023
Прибор-лягушка Bestway произведен для работы с надувными матрасами, кроватями и прочими изделиями. При одном нажатии Бествей закачивает пять литров воздуха, что позволяет в короткие сроки накачать большое изделие. Размеры модели Bestway — 23×15 см, а вес – всего 1 кг. При этом производительность устройства составляет до 350 л/ч.
Производят насосный агрегат Bestway в Китае, поэтому ценовой сегмент весьма приемлемый для большинства пользователей. Так как Bestway не зависит от электрики, он весьма актуален в походах и на пикниках.к меню ↑
Отзывы пользователей
Владимир:
Нормальный насос COIDO CC 107A STAR , покупал 6 лет назад, единственное что сломалось – фиксатор (пластмасска для его фиксации в закрытом виде), заменил согнутым гвоздем и пользуюсь дальше! Понравился точный манометр, хороший шланг с наконечником и неплохо качает.
Виталий:
У меня старенький Москвич 412. Купил COIDO CC 107A STAR вместо обычного ручного. Накачивать колеса им заметно легче и быстрее.
Иван:
Прибору Airline PA 400 уже три года. Работает. Цвет веселенький, нормальная цена, очень доволен.
Михаил:
Пользуюсь Airline PA 400 полгода. Нареканий пока нет, при -10, -15˚С работал нормально. Резьбовой штуцер, манометр ±0,1 атм. В общем, пока доволен, советую.
к меню ↑
Ножные насосы для ПВХ лодки (видео)
Главная страница » Насосыbyreniepro.ru
Дачный ножной душ-топтун своими руками: мастер-класс по изготовлению
Спастись от жары в летние знойные дни помогает душ, поэтому об его строительстве мечтают все обладатели дачных участков. К наиболее распространенным конструкциям летнего душа относится деревянный или металлический каркас с закрепленной сверху вместительной емкостью для воды. Это сооружение возводится на возвышенном месте, при этом предусматривается отвод использованной воды в небольшой септик или дренажный колодец. Не каждому дачнику сразу же удается построить такой капитальный душ. Решить проблему позволяет мобильное и компактное устройство. Организовать прием водных процедур в любое удобное для этого время поможет душ-топтун, разнообразные модели которого реализуются в торговой сети. Большинству людей, отдыхающих летом на своих загородных дачах, легче приобрести готовое изделие, чем ломать голову над изготовлением самодельного устройства. Мастеровитому дачнику, разобравшемуся в устройстве и принципе действия продаваемого изобретения, нетрудно сделать душ топтун своими руками.
Устройство душа-топтуна не отличается особой сложностью. Его конструкция состоит из минимума деталей:
- пары резиновых педалей с встроенными в них клапанами;
- пары гофрированных шлангов;
- душевой насадки-лейки.
В некоторых моделях вместо двух педалей в конструкции душа-топтуна присутствует резиновый коврик, изготовленный из прочного материала, используемого при выпуске изделий для медучреждений. Встроенные в коврик насосы работают по принципу известного среди автомобилистов и рыбаков ножного насоса-«лягушки». Последние с помощью такого нехитрого оборудования накачивают лодки.
Готовая модель душа-топтуна, предлагаемая производителями для применения на даче, не оборудованной душевой кабинкой и стационарным летним душем
Вместо гофрированных шлангов некоторые производители используют обычные трубки с гладкими тонкими стенками. Такие трубки во время эксплуатации изделия, а также в период его хранения, могут переламываться в местах сгиба, что, в конце концов, может привести к нарушению их целостности и раннему выходу из строя всей конструкции мобильного душа. К тому же «заломы» препятствуют свободному прохождению воды по системе. При необходимости поврежденные шланги легко заменяются новыми, купленными на рынке, а при желании даже наращиваются.
Еще одна модель ножного душа, имеющая тот же принцип действия, но немного отличающаяся конструкцией и используемыми комплектующими деталями
Активно переступая ногами на коврике, человек качает подогретую до оптимальной температуры воду из любой емкости: ведра, канистры, бака, надувного бассейна и др. При этом вода льется из душевой лейки под напором 2-2,5 м. Правда равномерность подачи водяных струй должен обеспечить сам человек. Как только дачник перестает работать ногами, так сразу и прекращается поступление воды. С одной стороны, не очень удобно, а с другой – экономный расход воды. Для разового приема душа требуется всего десять литров воды. Конечно, не каждому понравится заниматься аэробикой при приеме душа. Хотя у многих дачников во время этой процедуры поднимается настроение, особенно, у женщин. Ведь можно не только ополоснуться водой, но и фигуру «подкачать».
Чем еще хорош дачный душ топтун, так это тем, что им можно пользоваться хоть в душевой кабинке, смонтированной на дачном участке из подручных материалов, хоть на открытой площадке в любом месте участка. Изделие компактное и легкое, поэтому переноситься без всяких усилий до места применения.
Соорудить ножной самодельный душ топтун можно по следующей схеме:
Схема самодельного устройства ножного душа-топтуна, в соответствии с которой любой дачник может попробовать соорудить своими силами установку для приема водных процедур на даче
Легенда:
- Насос ножной портативный автомобильный.
- Резиновый шланг.
- Емкость пластиковая с крышкой.
- Деревянная или резиновая пробка.
- Трубка пластиковая или металлическая.
- Душевая лейка.
Значком D1 обозначен на схеме диаметр отверстия в пластиковой емкости. Расстояние D2 должно превышать D1 на 10 мм.
Поставьте емкость на солнечное место и наполните ее водой. Пока вода греется естественным образом, займитесь выполнением текущих дел. На даче всегда много работы. Если ждать некогда, то можно использовать подогретую электроприборами воду. Основной фронт работ приходится на изготовление пробки, в которой надо проделать два отверстия под трубки разного диаметра. Одно отверстие должно составлять 10-12 мм, а другое чуть больше: 18-20 мм. В данные отверстия вставьте трубки. Обратите внимание, что трубка большего диаметра должна доставать практически до дна емкости.
Далее на обе трубки надевают шланги. Подача воздуха в емкость с водой обеспечивается портативным ножным насосом через шланг меньшего диаметра. Такой насос в среде водителей называют «лягушкой». На конец второго шланга прикрепляют душевую лейку. Все детали соединяют так, как показано на схеме. Душевую лейку при желании закрепляют на дереве, заборе, стене дачного домика, чтобы освободить руки. Еще удобнее использовать держатель, с которого легко снимается шланг с душевой лейкой при необходимости.
Эта простейшая конструкция ножного душа, легко собираемая одним человеком, может быть усовершенствована. Для этого необходимо использовать лейку с краном. Закрыв кран, давление в емкости накачивается насосом до уровня, достаточного для того, чтобы вода некоторое время лилась из лейки равномерной и насыщенной струей. Потом давление опять немного нагоняют с помощью нажатия педали портативного насоса.
Такую самодельную конструкцию душа-топтуна можно использовать на даче как одному человеку, так и нескольким. В последнем случае человеку, принимающему душ, не стоит беспокоиться о подкачке воды. Это сделает «товарищ по процедуре». Потом друзья просто меняются местами.
Помимо основного назначения установка, перекачивающая жидкость из емкости, может применяться:
- для мытья автомобиля, окон дачи, дорожек и тротуаров, проложенных на участке;
- опрыскивания растений, выращиваемых на даче;
- поливки отдельных грядок теплой водой.
Самодельный душ-топтун, собранный по описанному варианту, не подойдет для использования в квартире в период отсутствия горячего водоснабжения. С этой функцией прекрасно справляются модели, продаваемые в торговой сети. Поэтому для этой цели лучше приобрести одну из предлагаемых производителями моделей портативных душевых устройств, рассмотренных в начале данной статьи.
Применение душа топтуна для полива цветочной клумбы. Красный шланг опущен в ведро с водой, а черный шланг снабжен насадкой-лейкой (осталось за кадром)
Постоянно пользоваться такой конструкцией дачного душа все-таки не совсем удобно. Со временем лучше построить стационарный душ с емкостью, удобной кабинкой, предусматривающей место для раздевалки и размещения банных принадлежностей. В пасмурные дни вода не нагревается до комфортной температуры, поэтому стационарный летний душ рекомендуется оборудовать электрическим подогревом. Пока же руки не дошли до строительства такого объекта, вполне сойдет и душ-топтун, собранный на скорую руку своими силами или купленный в готовом виде в магазинах, специализирующихся на продаже товаров для отдыха, дачи, рыбалки.
Оцените статью: Поделитесь с друзьями!diz-cafe.com
Лодочные помпы для откачки воды (Трюмные помпы)
Лодочная помпа (трюмная помпа) для удаления воды из лодки – аксессуар, к которому уже многие привыкли. Водномоторники со стажем помнят, что лодки, выходящие с конвейеров заводов комплектовались специальным черпаком для удаления воды из лодки.
Попадание воды при движении
При движении лодки, в зависимости от ее конструкции, вода, так или иначе, попадает внутрь кокпита. Пока не изобретен идеальный волнорез, днище лодки производит волну, которая, разбиваясь о днище, образует облако брызг. Эти брызги частично оседают в кокпите. Чем выше волна, по которой идет моторная лодка, тем больше образуется брызг. Для малых надувных лодок, кроме брызг, возникает ситуация захлестывания волной бортов судна. Для твердокорпусных лодок такая ситуация возникает при движении в сильном волнении.Конструкция лодок направлена на то, чтобы оградить кокпит от попадания забортной воды, но на практике, вода в той или иной степени попадает в лодку.
Попадание воды в лодку из осадков
Дождь – одна из серьезных опасностей для лодки. Очень часто приходится встречаться с ситуацией, когда на стоянке с лодки срывает часть тента и дождевая попадает в кокпит. К тому же тенты не всегда обеспечивают необходимую герметичность.
Другие причины попадания воды в лодку
Вода в лодку попадает не только при движении или из-за дождя. Мелкие пробоины или разгерметизация подводной части корпуса приводят к течам. Это наиболее опасная причина нахождения воды в кокпите. Кроме того, купающиеся члены команды приносят воду на себе. Интенсивная рыбалка также приводит к попаданию воды в кокпит.
Необходимость откачки воды из лодки
Вода в лодке влияет на мореходные качества судна. В первую очередь это относится к скорости и экономичности мотолодки из-за дополнительного веса воды, который необходимо буксировать. Большой объем забортной воды в лодке приводит к уменьшению остойчивости судна, т.к. при кренах или дифферентах вода перетекает на заглубленную сторону лодки, смещая тем самым центр тяжести судна. В конце концов, вода в лодке промочит Ваши вещи и приведет к тому, что пол станет скользким. При волнении это – небезопасно. Заливание лодки водой может привести к ее затоплению.
Самоотливной кокпит
Отвод воды из кокпита может решить самоотливной кокпит. Для этого в местах наибольшего скопления воды монтируются шпигаты.Шпигат – отверстие в корпусе лодки для удаления воды. Если это позволяет конструкция лодки, шпигаты располагаются выше ватерлинии. Стоит очень аккуратно их эксплуатировать и не забывать о том что они открыты. При сильной загрузке лодки и, тем более, при движении реверсом, шпигаты, расположенные в корме, способны наоборот набрать воды в лодку.Простота конструкции пробки шпигата самоотливного кокпита заставляет многих производителей лодок и катеров выносить ее на внешнюю сторону, что крайне неудобно в эксплуатации. Многие водномоторники сознательно не используют шпигаты, так как для этого необходимо залезть под дейдвуд мотора, нащупать пробку и снять ее. Если нет волны в корму делать это лучше прямо перед поездкой или во время движения.Ряд производителей все же изобретают способ расположить пробку шпигата в кокпите.В подавляющем большинстве моделей лодок шпигаты не могут обеспечить полный отвод воды из кокпита.
Черпак и поролон
В ходу у многих водомоторников два главных инструмента для устранения воды из кокпита – черпак и губка. Средства эти весьма надежны, но несколько неудобны, а работа с ними трудоемка. Если лодка небольшая, а выезды на ней нечасты, то эти инструменты вполне достаточны.
Трюмная помпа - современное решение
В настоящее время уже многие модели лодок оснащаются специальными лодочными (или трюмными) помпами. Трюмная помпа – это насос, который откачивает воду из лодки и выплескивает ее за борт.
Лодочные помпы можно условно разделить на три вида: ручные, электрические, автоматические.

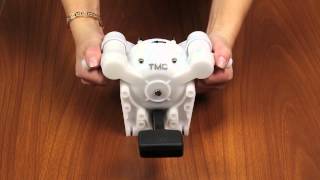

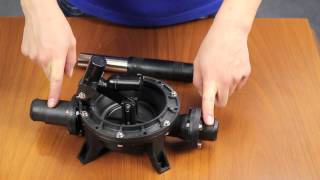

Ручные лодочные помпы
Ручная лодочная помпа – это, как правило, жесткозакрепленный насос, приводимый в работу мышечной силой. Мы условно назвали этот вид помп ручным, так как существует масса исполнений насосов с ножным приводом, действующих аналогично «лягушке» надувной лодки.
Большинство ручных помп основано на диафрагменном принципе работы. Конструктивно можно выделить ручные помпы, выполненные в виде велосипедного насоса, помпы с педальным приводом и помпы с рычагами. Рычаги привода насоса помпы могут быть съемные и стационарные.
Электрические лодочные помпы
Электрические трюмные помпы снабжены электромотором, приводящим насос в работу. Такие помпы могут быть также диафрагменные или их принцип работы предполагает наличие крыльчатки.
Эти помпы более удобны в работе. Выключатель электрической помпы выносится на панель переключателей и может включаться в любое удобное время.
Сливные отверстия таких помп могут располагаться на некоторой высоте, чтобы в них не попадала забортная вода.
Помпы могут подключаться и через обратные клапаны.Обратный клапан в шпигате лодки – как правило, механическое устройство, недопускающее обратный ход воды.Схема подключения помпы с обратным клапаном позволяет располагать сливное отверстие практически в любой части корпуса лодки.
Выпускается огромное количество вариантов и моделей электрических лодочных помп. В своем большинстве, они работают от постоянного напряжения 12 Вольт.
Автоматические электрические помпы
В этот раздел мы поместили электрические помпы, оснащенные электронным или механическим механизмом контроля наличия воды в лодке и отключения. Автоматические лодочные трюмные помпы – наиболее удобный способ откачки воды из лодки, практически не требующий участия человека.
Наличие в лодке воды может контролироваться как датчиком-влагомером, так и поплавковым механизмом а-ля унитазный бачок. Обе конструкции достойно выполняют свою функцию и у обеих есть недостатки и преимущества. Электронная схема, контролирующая показания датчика влаги, требует наличия постоянного питания.
При длительной стоянке со включенной схемой возможна частичная или полная разрядка аккумулятора. Поплавочная схема удобнее на стоянке, т.к. не требует постоянного питания. При этом механические части шарнира могут загрязняться, а качка лодки может вызвать ложное срабатывание.
Монтаж лодочной трюмной помпы
В случае установки на лодке автоматической помпы, питание для нее необходимо провести помимо главного выключателя массы через отдельный предохранитель. То же справедливо, если на Вашей марине есть договоренность с обслуживающим персоналом о включении помпы при наличии в лодке воды
Помпы устанавливаются в места наибольшего скопления воды. Если это не возможно и позволяет конструкция лодочной помпы, ее можно разместить в любом месте, а к самому низкому месту кокпита подвести водозаборный шланг.
Сливной шланг помпы, если не предполагается обратного клапана оснащают гидрозатвором. Для этого поднимают часть сливного шланга на некоторое расстояние, относительно сливного отверстия. На рисунке приведена схема расположения двух помп в морском судне.
Выбор лодочной трюмной помпы
Трюмные лодочные помпы для откачки воды имеют различную конфигурацию корпуса и производительность.
Конфигурация лодочной помпы
При выборе трюмной помпы следует обратить внимание на свободное место в лодке на предмет его вместимости. Если у Вас в лодке скапливается много грязи ил песка, выбирайте помпу с соответствующим фильтром.
Производительность лодочной помпы
Один из основных параметров трюмных помп – это их производительность. Метрическая система предполагает измерение этого параметра в литрах в час, английская – в галлонах в час. Производительность трюмной помпы выбирается в зависимости от забрызгиваемости кокпита и от обычной интенсивности осадков. Не стоит переплачивать за мощную помпу, которая будет включаться для откачки 5 литров воды за выезд. Обычная производительность помп для маломерных судов составляет от 1500 до 8000 литров в час.Существует эмпирическая таблица зависимости производительности лодочной помпы от длины судна:
| Длина лодки в футах | Количество помп | Производительность в галлонах/час |
| 16 - 20 | 2 | 2500 |
| 21 - 26 | 2 | 3000 - 3500 |
| 27 - 35 | 3 | 3500 - 4500 |
| 36 - 42 | 3 | 6000 |
| 43 - 49 | 3 | 8000 |
| 50 - 59 | 4 | 9000 - 10,000 |
| 60 - 60 | 4 | 10,000+ |
Использовать эту таблицу мы рекомендуем с оглядкой на тип лодки и условия её эксплуатации.
parohodoff.ru
Портал о насосах. Ножные насосы: с манометром, Автомаш, СЭД
СодержаниеНожные насосы — устройства, при помощи которых накачиваются воздухом такие предметы как мячи, надувные матрасы, автомобильные шины, резиновые лодки.
Они компактны и имеют небольшой вес, просты в применении, легко хранятся, переносятся и транспортируются.
Применение ножных насосов
Наличие ножного насоса в автомобиле или надувной лодке во время их эксплуатации — обязательное условие. При неожиданной потере давления воздуха в шинах или баллонах, устройство, при помощи которого можно исправить неприятную ситуацию, всегда будет под рукой.
Любое изделие, которое требует заполнения воздухом, можно накачать при помощи ножного насоса за короткое время, так как объем воздуха, при одном качке, достигает значений от 0,5 до 7 л (в зависимости от модели).
Двухцилиндровый ножной насос с насадками для велосипедных, автомобильных шин и изделий ПВХ
Качать можно не только воздух, но и воду. Для этого используется ножной насос для воды (водяная помпа), при помощи которого есть возможность устроить летний душ на даче, полить клумбы и цветники, откачать излишки воды из резервуара или подтопленного помещения.к меню ↑
Конструктивные особенности
Принципиальная конструкция ножных насосов следующая:
- рычажная — на жесткой шарнирной раме, состоящей из основания и рычага, закреплен цилиндр, в котором движется поршень. При нажатии на педаль (верхняя часть рамы) шток поршня уходит вглубь цилиндра, создавая давление. Возврат в исходное положение происходит за счет возвратной пружины;
- меховая (лягушка) — две плоскости, сделанные из фанеры, которые шарнирно соединены с одной стороны, и подпружинены с другой, затянуты воздухонепроницаемым материалом. При нажатии ногой на подпружиненную часть происходит сжатие. Два клапана — впускной и выпускной, задают движение воздуха. Впускной для втягивания воздуха из атмосферы, выпускной для закачки его в надуваемый предмет.
Первые применяются, в основном автомобилистами, а вторые — любителями водных развлечений, в том числе и владельцами надувных лодок.
Автомобильные устройства предназначены для накачивания шин. Для этого они комплектуются прочным армированным шлангом, способным выдерживать высокое давление, и штуцером, который легко и быстро крепится и снимается с вентиля колеса. Максимальное давление в закрытом объеме, которое создается при помощи такого насоса, колеблется в пределах 8-10 атмосфер.
Насосы, принцип работы которых позаимствован у кузнечных мехов, перекачивают воздух в большем объеме, чем рычажные. Но максимальное давление, которое они могут создать, ограничено весом человека, который на него наступает.
При перевозке рычажного насоса в автомобиле, используют фиксирующую скобу, которая удерживает основание и рычаг в сложенном виде.
Большинство моделей автомобильных устройств имеют встроенный манометр, при помощи которого отслеживается давление в шинах непосредственно при подкачке. Это очень удобно, так как нет необходимости постоянно проверять результаты работы, отсоединяя шланг для использования одного манометра.
Ножной насос с манометром
Импортные насосы с манометрами имеют шкалу, показывающую давление в барах или пси (фут/кв. дюйм). Это необычно для нашего пользователя, который привык видеть показания прибора в атмосферах. Для ориентации следует запомнить, что давление воздуха в одну атмосферу равно 14,5 бар или 14,2 пси.
к меню ↑
В чем удобство использования?
По сравнению с телескопическими или электрическими устройствами, ножные насосы имеют некоторое преимущество перед ними:
- высокая производительность — достигается за счет использования ножного, а не ручного усилия и нагнетания большего объема воздуха при одном рабочем цикле;
- отсутствие значительных физических нагрузок — использование силы тяжести (вес человека), а не мышечные движения при ручной работе;
- не нужен источник электроэнергии, особенно это актуально для владельцев надувных лодок;
- имеют небольшие габаритные размеры и вес, что очень удобно при хранении и перевозке.
к меню ↑
Сравнение 1 — цилиндрового и 2 — цилиндрового ножных насосов (видео)
к меню ↑
Популярные модели
Изучив отзывы бывалых пользователей можно выделить несколько моделей ножных насосов, которые своими характеристиками и качеством изготовления вполне достойны внимания.к меню ↑
Автомаш
Автомобильный насос ножной с манометром в чехле Автомаш — классический представитель отечественного производства.
Шарнирная рама из двух элементов изготовлена из алюминия, верхняя часть которой имеет четко выделенную педаль с насечками, препятствующими соскальзыванию ноги при работе. Алюминиевая рама и пластиковый цилиндр большого объема значительно снижают общий вес изделия по сравнению с аналогами, изготовленными из железа.
Устройство имеет встроенный манометр, шкала которого может показывать давление до 0,6 МПа, с шагом в 0,01 МПа.к меню ↑
Airline
Эта марка представлена двумя моделями — насос ножной Airline PA-400-02 и PA-300-01.
Оба устройства способны создать давление в замкнутом пространстве до 8 атмосфер. Разница есть только в объеме цилиндра — 400 и 320 куб. см соответственно, и длине шланга — 150 и 60 см.
Насос ножной с манометром PA-400-02 AIRLINE
У обоих насосов имеется манометр, а у модели PA-400-02 он является съемным, что позволяет измерять давление, в виде проверки, без подключения насоса.к меню ↑
Coido
Универсальный одноцилиндровый насос COIDO CC-107A STAR с встроенным манометром полностью изготовлен из стали, поэтому имеет высокие прочностные характеристики, что позволяет использовать его в неблагоприятных условиях.
Максимальное давление, которое создается этим устройством равно 7 атмосферам.к меню ↑
Heyner
Эффективный ножной насос с двумя цилиндрами Heyner PedalMax PRO 225000N, позволяет нагнетать воздух с давлением до 10 атмосфер. Два цилиндра и рама изготовлены из высококачественной, прочной стали, которая способна выдерживать высокие и длительные нагрузки.
К 60-сантиметровому шлангу прилагаются 4 адаптера, с помощью которых можно накачивать автомобильные и велосипедные шины, а также мячи.к меню ↑
Премьер
Лодочный насос Премьер фанерный 7 л ножной — лягушка, используется для накачивания баллонов надувных лодок. За счет наличия двух клапанов — впускного и выпускного, имеется возможность не только накачать лодку с давлением до 400 mbar, но и полностью удалить воздух из баллонов, для более компактного складывания.
Изделие изготовлено из качественной фанеры обтянутой прочным, армированным ПВХ, и имеет вес всего 1,16 кг.
Одним нажатием закачивается воздух объемом 7 литров, что позволяет быстро заполнить воздухом под нужным давлением даже большие надувные лодки.
В комплекте насос Премьер фанерный 7 имеет гофрированный шланг, длина которого равна 1,2 метра, оснащенный коннектором для присоединения к насосу и штуцером (адаптером) для соединения с клапаном Borika.к меню ↑
Bestway
Насос-лягушка Бествей предназначен для накачивания надувных кроватей, матрасов и других изделий.
За один рабочий цикл Bestway 62023 перегоняет 5 литров воздуха, что дает возможность накачать надувной матрас или кровать за очень маленький промежуток времени.
Насос Bestway для накачивания изделий из ПВХ
При габаритных размерах Bestway 62023 в 23х15 см и весе 1 кг имеет производительность 350 л/час.
Производится Bestway в Китае, поэтому имеет очень скромную цену, что может привлечь внимание обычного пользователя, который имеет надувные изделия бытового или развлекательного характера.
Bestway 62023 может использоваться для накачивания фитболов (больших мячей, с помощью которых выполняются особые физические упражнения в спортивном зале).к меню ↑
Отзывы
Николай, 56 лет, Симферополь:
За мои тридцать с лишним лет водительского стажа на каких только машинах не приходилось ездить. Естественно, без домкрата и насоса в дорогу я не выезжаю. Какими насосами только не приходилось пользоваться. Сначала были ручные. На жигулях полбеды, хоть и долго, но колесо накачивается, а вот на КАМАЗе — уже проблема.
Купил компрессор. Штука, вроде бы неплохая, хоть и долговато качает. Вот только однажды накачал колесо в дороге, а аккумулятор был в не очень хорошем состоянии и машина больше не завелась. А потом купил я себе ножной насос Heyner PedalMax PRO 225000N и влюбился в него с первого раза. Качает быстро, усилий нужно намного меньше, чем с ручным и электричества не требует.
Мария, 22 года, Ростов-на-Дону:
Я — профессиональная велогонщица. Особенно люблю горные треки. А в таких условиях нужное давление в шинах — сверхважная задача. Но и времени на подкачку должно тратиться по минимуму. Поэтому, у меня всегда с собой ножной насос COIDO CC-107A STAR с встроенным манометром. Он помогает мне быстро проконтролировать давление в шинах и, при необходимости, повысить его.
nasosovnet.ru
Помпа ножная | Домашний мастер
Если у вас есть дачный участок за городом, то наверняка Вы знаете что для того что-бы получить хороший урожай, нужно регулярно поливать растения. И хорошо если на вашем дачном участке есть водопровод, а если нет, да еще и нет электричества, что-бы накачать воды из колодца. Видимо помучившись не раз автор этого насоса и решил облегчить себе жизнь. И сделал ножную помпу, а точнее сказать приспособил к старому сгоревшему насосу небольшой станок, в который можно установить обычный велосипед, и качать воду крутя педали. Кстати стоит заметить сам велосипед никаких переделок не требует. Конструкция получилась очень удачной и компактной, в сложенном виде её легко можно перевозить на этом-же велосипеде. Что-бы сделать такой насос с ножным приводом, нам понадобиться старый не рабочий насос, такого типа как показан на фото.
Насос центробежный.
Удаляем с него катушку статора, и вырезаем аккуратно окошко, что-бы получился доступ к якорю двигателя. Для этого удобно воспользоватся «болгаркой».
Двигатель насоса с вырезанным окошком, закреплён в станине и колесо велосипеда опирается на якорь двигателя. Таким образом передаётся вращение на крыльчатку насоса.
Станина с насосом, на фото видны белые крепления, ими зажимается задняя ось велосипеда.
Станина для велосипеда.
Ножная помпа в сборе, готова к работе, осталось только подключить шланги.
А так она выглядит в транспортном положении.
Её можно легко перевозить с дачи на дачу или домой. Всё аккуратно и компактно.
Надеюсь кому нибудь эта статья пригодиться и еще на одного человека тягающего воду вёдрами их колодца, станет меньше.
Автор: Котов.В.А. Источник
Читайте так-же:
acule.ru
ножная помпа для воды Спорт видео
...
3 г. назад
Ножная помпа для поднятия воды из колодца или скважины. Также подходит для перекачивания загрязненной воды.
...
4 г. назад
Насос осушительный диафрагменного типа. Рекомендуется использовать в местах отсутствия бортового питания...
...
6 г. назад

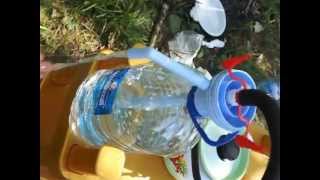

Приготавливается из обычной водяной помпы для для 5-20 литровых бутылок и ножного насоса для накачки надувны...
...
1 г. назад
Ремонт ножной водяной помпы. Устройство продается если кому надо пишите [email protected].
...
5 мес. назад
Читайте наши новости и советы по выбору! http://www.intexpool.ua/articles/ Акции сайта http://www.intexpool.ua/promotions/
...
2 г. назад
Помпа с аккумулятором. Диспенсер для воды аккумуляторный. Диспенсер для воды. Предлагаю Вашему вниманию...
...
1 г. назад
ПОПРОБУЙ ОБЛАЧНЫЙ МАЙНИНГ ! ⬇ ⬇ ⬇ ⬇ ⬇ ✅ ✅ ✅ https://hashflare.io/r/F082ABBE-YT ✅ ✅ ✅ Электри...
...
2 г. назад
Надежный ручной насос из нержавеющей стали для воды из скважин и колодцев.
...
9 мес. назад
Сегодня мы рассмотрим ручной чугунный поверхностный насос для подъема воды из колодца, скважины или абисси...
...
7 г. назад
Ручной насос сконструирован как практичный, экономный, удобный и долгосрочный. Помпа-насос механическая...
...
4 г. назад

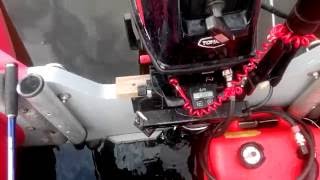

Ручная помпа имеет два положения рукоятки. Рекомендуется использовать в местах отсутствия бортового питан...
...
1 г. назад
ПОСМОТРЕТЬ ПОМПУ И КУПИТЬ МОЖНО ТУТ: http://samogonshikov.ru/products/vodyanaya-pompa-dlya-vody-nbk-filtr-sistem-12v Помпа/насос для воды.
...
3 г. назад

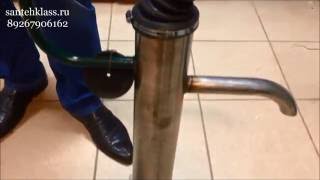

Подробнее: http://www.santehklass.ru/product/ruchnoj-vodjanoj-nasos-dlja-skvazhiny-abissinskogo-kolodca-stalnoj/ Простой в использовании и сервисном...
...
2 г. назад
В качестве помпы стоит насос омывателя стёкол авто.
...
1 г. назад
Самодельный ручной насос, который можно сделать с помощью болгарки, сварки и дрели. За основание взято обре...
...
1 г. назад

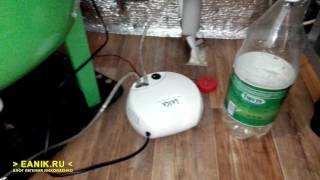

В этом видео показан простой и быстрый способ превращения старого небулайзера в продуктивную помпу для...
...
1 г. назад

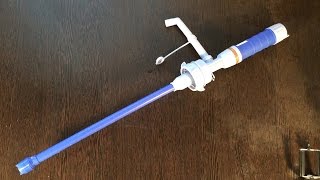

Купить Насос для бутылки 5 литров на Алиэкспресс http://ali.pub/1fsne4 Помпа для бутылированной воды Насос для бутул...
sports-video.ru
