Сайт пожарных | Пожарная безопасность. Пожарный колодец
устройство и требования к нему
Для жителей больших городов такое название навивает дух старины.
О каких пожарных водоемах может идти речь, когда уже давно придуманы, воплощены в реальность современные и очень эффективные средства борьбы с огнем. Это и наружные/внутренние сети водопровода с гидрантами на территории, ПК на этажах зданий, предназначенные исключительно для этой цели; автоматические/ручные стационарные установки пожаротушения, заливающие водой, заполняющие пеной, газом/облаком аэрозоля или засыпающие мельчайшим порошком помещения, где появилось пламя или дым.
Увы, все это великолепие, позволяющее бороться с огнем зачастую полностью без какого-то не было участия людей, как правило, существует только до городской черты, а то заканчивается значительно раньше. Граница проходит там, где проложены крайние магистрали сети наружного противопожарного водоснабжения. А, конкретно, последний тупиковый участок, и так уже обычно не радующий сотрудников пожарных подразделений МЧС ни напором, ни расходом воды из него.
Дальше начинаются необъятные российские просторы с небольшими городами, где наружному противопожарному водопроводу последний раз уделялось внимание во времена СССР; населенными пунктами – от районных центров в сельской местности до деревень, где его не было никогда и не будет в обозримой исторической перспективе; отдельно стоящими предприятиями/организациями – от заводов/фабрик, заготовительных/перерабатывающих производств лесной, других отраслей промышленности.
Есть еще дачные/огородные товарищества, поселки, для тех жителей городов, которые с силу своего улучшившегося финансового состояния или/и ухудшившегося здоровья, желают жить на свежем воздухе; детские, спортивные, туристические лагеря, базы, а также пансионаты, санатории, гостиницы в живописных уголках природы.
Все это надо чем-то тушить, если с сильным ветром придет огненная беда из леса или с пустыря, покрытого сухой травой, или неожиданно из-за технических причин, неосторожности людей появится пламя внутри помещений зданий/строений.
И тут, на помощь приходят давно изобретенные сооружения, используемые для этой цели природные объекты, почти забытые в крупных и больших городах; а уж тем более мегаполисах:
Табличка Пожарный водоем
- Пожарный водоем. Это природный – озеро, река, море или искусственный объект – пруд, канал, содержащий достаточное количество/объем воды для пожаротушения; на протяжении расчетного времени в смоделированной максимально опасной ситуации на землях населенного пункта, промышленного/складского предприятия, оборудованный соответствующим образом в соответствии норм/правил, установленных государством.
Пожарный пирс
- Пожарный пирс. Как и разворотная площадка для забора воды специальной техникой подразделений МЧС, пожарных формирований промышленных/складских предприятий, сельских ДПД – практически неотъемлемая часть пожарного водоема. Ведь крайне редко природа позволяет использовать реку, море или озеро непосредственно с берега без дополнительных мероприятий по его обустройству, часто связанному с немалыми затратами.

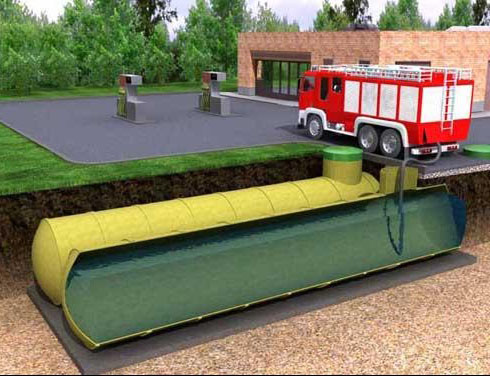

Пожарный резервуар
- Пожарный резервуар. По сути, это разновидность искусственного пожарного водоема, имеющего стационарный жесткий корпус из металлических сплавов, монолитного или сборного железобетона. Встречаются и конструкции из высокопрочного пластика для хранения расчетного количества воды для тушения возможных очагов огня.
Без этих природных объектов/искусственных сооружений на большей части территории регионов России потушить пожары, количество которых исчисляется десятками тысяч за год, было бы просто невозможно.
Знак – табличка «Пожарный водоем»
Единообразно выполненный знак «Пожарный водоем» можно увидеть не только у закопанной в землю стальной цистерны, емкости, выполненной из железобетона, перекрытой такими же плитами с проемом/колодцем для обслуживания/забора воды; но и у специально оборудованного для этой цели участка берега реки, пруда или озера.
Оформленный как табличка пожарного водоема на пластике или в виде наклейки, в том числе фотолюминесцентной – это рядовой товар из ряда знаков безопасности, который можно приобрести в торговых предприятиях, реализующих противопожарную продукцию.
Требования к пожарным водоемам
Они изложены в СНиП 2.04.02-84*, СП 8.13130.2009. В основном касаются двух основных моментов, определяемых по формулам, приведенных в них:
- расчетный расход воды;
- продолжительность тушения пожара.
Проведенные расчеты позволяют узнать минимально необходимый объем воды пожарного водоема/резервуара для работы прибывших подразделений МЧС, других формирований для борьбы с огнем.
Обозначение природного объекта как пожарного водоема заслуживают те реки, озера, пруды, в том числе технологические, которые соответствуют следующим условиям:
- Не пересыхают в течение года исходя из наблюдений гидрометеорологической службы.
- Не промерзают до дна даже в самые холодные зимы.
- На их берегах выполнены разворотные площадки или пирсы для установки пожарных автомашин/насосных станций для заправки/перекачки воды.
- Оборудованы приемными колодцами, прорубями, утепленными люками для обеспечения удобства забора воды из них.
- Обозначены хорошо издалека видимыми указателями как непосредственно самого объекта – водоема, пирса, резервуара, так и пожарных проездов/подъездов к нему, обеспеченными подсветкой в ночное время.
Кроме приобретения готовых знаков – табличек или наклеек, указатели пожарного водоема можно изготовить своими силами на предприятии, в организации, на территории которой существует и эксплуатируется пожарный водоем или пирс для забора воды из него, руководствуясь ГОСТ Р 12.4.026-2001, название – пожарный водоисточник.
Устройство пожарного водоема

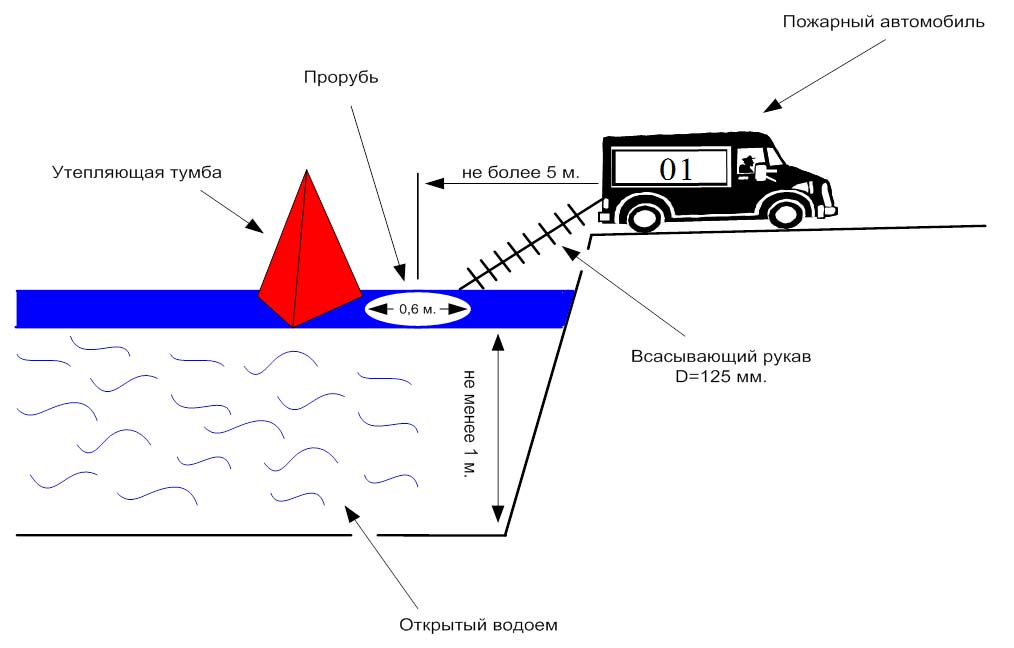

Забор воды из водоема зимой
Какой бы емкости и конструктивного исполнения ни был искусственный пожарный водоем, объем воды необходимо хранить в двух отдельных резервуарах из металла, пластика, железобетонных конструкций, причем он должен быть поделен между ними поровну. Это обусловлено более высокой надежностью/гарантией их использования в сложных ситуациях, которые на пожарах не редкость, а скорее правило.
Для этих же целей необходимы противопожарные разрывы до ближайших к водоемам/резервуарам в черте населенных пунктов, на территории производственных объектов зданий/сооружений, минимальные расстояния, до которых приведены в вышеуказанных СНиП, СП.
Так как о резервуарах и пирсах уже шла речь в предыдущих статьях, стоит остановиться на важном объекте, которой приходится создавать, когда сроки начала строительства нового предприятия или населенного пункта, что называется, поджимают; а создавать долговременное сооружение из железобетона или металлических резервуаров по экономическим или иным причинам не представляется возможным.
Это искусственный открытый пожарный водоем. ГОСТ на него отсутствует, но существуют отличные рекомендации по устройству таких водоисточников, разработанные УНД ГУ МЧС России по Московской области, где подробно изложены как требования к ним, так и поэтапный план производства основных работ.
Доступны по этой ссылке:
https://fireman.club/literature/metodicheskie-rekomendacii-po-ustrojstvu-pozharnyx-vodoemov-razrabotany-und-gu-mchs-rossii-po-moskovskoj-oblasti/
Вкратце, для ознакомления, это выглядит так:
- Проведение расчетов по определению необходимого объема воды.
- Выбор места на территории поселка или производственного/складского объекта.
- Определение геометрической конфигурации с учетом обеспечения безопасных съездов к воде/уклонов берега, расположения дорог внутри застройки, расположения от вблизи расположенных зданий, сооружений инженерной инфраструктуры населенного пункта или предприятия.
- Разработка проектной документации.
- Создание котлована для водоема.
- Надежная гидроизоляция. Может выполняться различными способами. Это асфальтирование, бетонирование, облицовка из камня или глины, солонцевание/известкование грунта, облицовка дна и стенок котлована водоема синтетической пленкой.
- Последнее слово науки/промышленного производства в этом вопросе – мембранные материалы, обладающие всеми необходимыми свойствами для использования в качестве гидроизоляции пожарных водоемов – высокой прочностью, гибкостью, долговечностью, устойчивостью к воздействию солнечного света, перепадам температуры, окислительным процессам. Важно, что такое покрытие стенок, дна котлована водоема не рвется даже при значительных просадках грунта.
- Заполнение подготовленного сооружения водой: привозной, из скважины, системы водопровода или подведенной от естественных источников – ручьев, рек.
- Оборудование всесезонных подъездных путей с твердым покрытием к нему, при необходимости разворотных площадок или пирсов.
На практике размер пожарного водоема, чтобы вместить с запасом расчетный объем воды, диктуется площадью, рельефом земель населенного пункта или территории промышленного/складского объекта. В данном случае наличие впадин, ложбин и даже оврагов, неприемлемых для нормального движения по ней; даже приветствуется, если их расположение вписывается на генплане – на место предстоящего размещения пожарных водоемов.
Наличие естественного водоема с достаточным объемом воды, как правило, облегчает задачу, стоящую перед администрацией населенного пункта и/или руководством предприятия на его территории или отдельно расположенного производственного объекта, эксплуатация которого без противопожарного водоснабжения будет противозаконной деятельностью.
Следует отметить, что более предпочтительными сооружениями по сравнению с открытыми водоемами, являются сооружения капитального характера – пожарные резервуары, требующие больших затрат в период создания; но гораздо более надежные, простые в долговременной эксплуатации, в том числе даже в жестких климатических условиях.
fireman.club
Противопожарные колодцы
Пожарный колодец
Противопожарные колодцы предназначены для установки и присоединения к водопроводным сетям пожарного гидранта с целью забора и подачи необходимого объема воды для тушения пожара, в случае его возникновения в зданиях и сооружениях промышленного и жилого комплексов.Под узел соединения трубопроводов и пожарного гидранта устанавливается специальная опора для снижения нагрузки на данное соединение.
Противопожарный колодец может комплектоваться дополнительной горловиной для возможности беспрепятственного доступа к узлу соединения трубопроводов и пожарного гидранта, удобным и быстрым работам по монтажу, обслуживанию и замене оборудования. Также наша компания комплектует противопожарный колодец лестницей и другим оборудованием.
Расшифровка обозначения
Типовые противопожарные колодцы
| Обозначение модели | Диаметр, мм | Высота, мм |
| ПЖК-700 | 700 | по запросу |
| ПЖК-800 | 800 | по запросу |
| ПЖК-1000 | 1000 | по запросу |
| ПЖК-1200 | 1200 | по запросу |
| ПЖК-1500 | 1500 | по запросу |
| ПЖК-2000 | 2000 | по запросу |
| ПЖК-2200 | 2200 | по запросу |
| ПЖК-2400 | 2400 | по запросу |
| Нами могут быть изготовлены колодцы любого размера на заказ, исходя из предпочтений клиента | ||
Чтобы обеспечить более надежный и удобный доступ к содержимому пластикового колодца, отвода и подвода содержимого, мы готовы предложить установку гермовводов, которые обеспечат качественное соединение патрубка со стенкой колодца.
Заказывая пластиковые колодцы из листового пластика - полиэтилена (ПЭ), полипропилена (ПП), поливинилхлорида (ПВХ), стеклопластика или спиральновитой трубы в нашей компании вы получаете гарантированное высокое качество изделия, относительно низкую стоимость по отношению к аналогичным изделиям из бетона или кирпича, внимание к каждой детали на всех этапах изготовления, индивидуальный подход к заказчику, всю техническую информацию по дальнейшей эксплуатации, паспорта качества на готовое оборудование.
Опросный лист на изготовление пластикового колодца
Получить консультацию, узнать стоимость, заказать изготовление, купить по привлекательной цене (недорого) колодцы Вы можете, обратившись в наш офис в Москве (Московской области) по адресу:140080, Россия, Московская область, Люберецкий р-он, г. Лыткарино, мкрн. Детский городок «ЗиЛ», административно-складской комплекс компании ТД "Пластик";
по телефонам: +7 (495) 227-24-35, +7 (967) 005-07-75;
по e-mail: [email protected].
Все виды колодцев:
wg-moscow.ru
Противопожарные колодцы | Компания ПК НИС
1. ПРИМЕНЕНИЕ
Противопожарные колодцы должны предусматриваться на сетях хозяйственно-питьевого или производственного водопровода в населенных пунктах, на объектах народного хозяйства. Они применяются для забора воды из водопровода с целью тушения пожаров на промышленных и гражданских объектах.
2. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРОТИВОПОЖАРНЫХ КОЛОДЦЕВ
Отличие противопожарных колодцев от инспекционных колодцев заключается в том, что внутри устанавливается пожарный гидрант, предназначенный для отбора воды из водопроводной сети на противопожарные нужды. При тушении пожара на гидрант устанавливается специальная колонка, которая служит для открытия и закрытия пожарных гидрантов и присоединения пожарных рукавов. Конструктивные особенности колодца показаны на рис. 1.

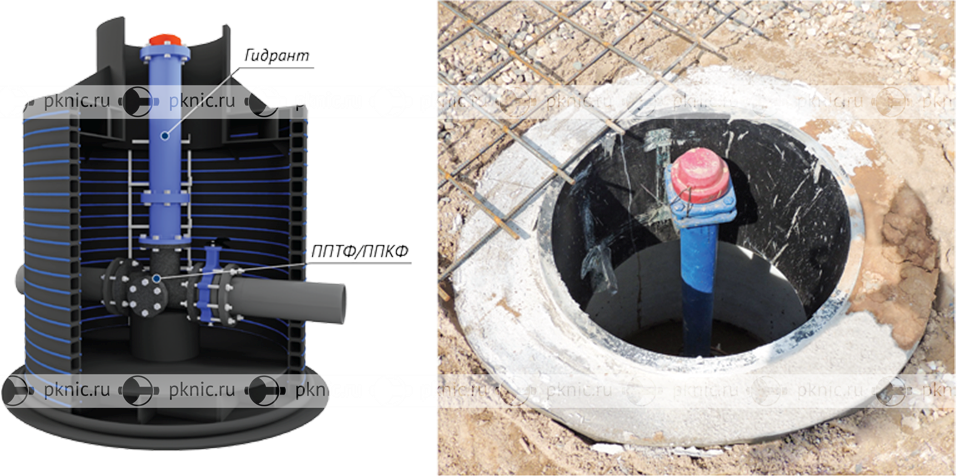

| ► Рис. 1. Общий вид противопожарного колодца |
В противопожарном колодце помимо полимерных соединительных деталей устанавливается чугунная подставка под гидрант, которая изготавливается в соответствии с ГОСТ 5525-88. Установка металлической арматуры в полимерные изделия возможна только с помощью фланцев (рис. 2).
Подставки бывают двух видов:
| ► | ППТФ – пожарная подставка тройниковая фланцевая | ► | ПКФ – пожарная подставка крестовая фланцевая | |
|
|
|
.png)

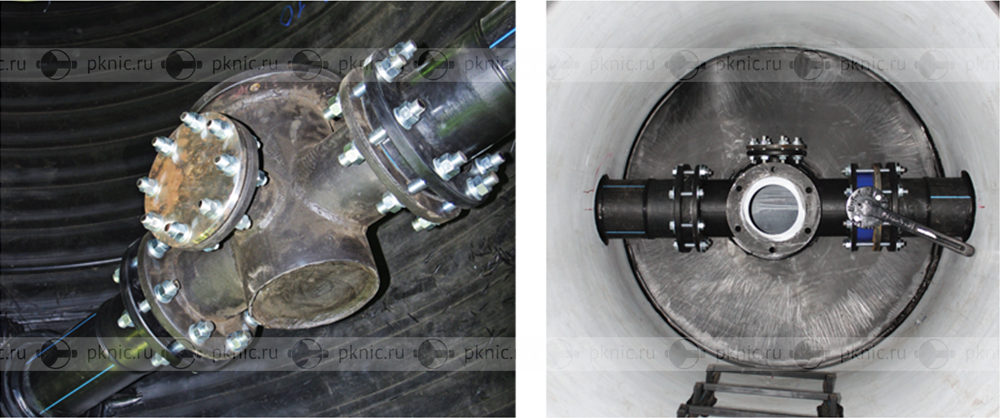

| ► Рис 2. Фланцевое соединение чугунной пожарной подставки с полиэтиленовым трубопроводом |

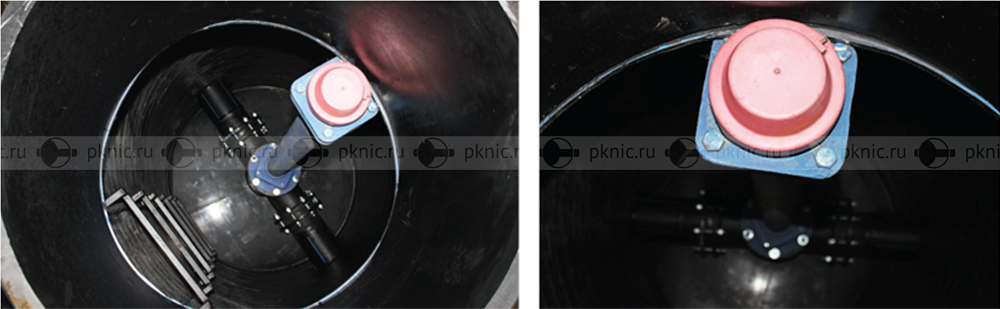

Попасть внутрь колодца можно через горловину с люком с надписью ПГ. Сфера использования включает промышленные и гражданские объекты.
3. УДОБСТВО ДОСТУПА

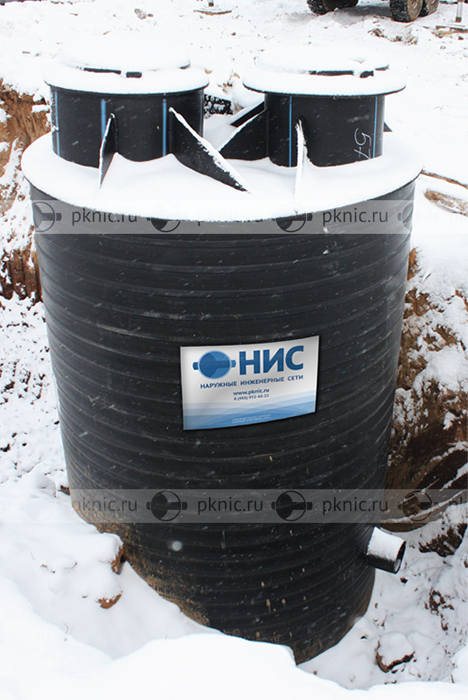

| ► | Пожарный колодец с дублирующей горловиной |
Имея большой опыт производства и поставки полиэтиленовых изделий, наша компания разработала инновационный полимерный противопожарный колодец с дублирующей горловиной (рис. 3).

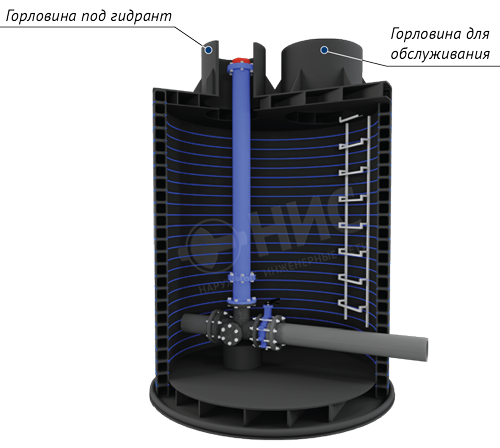

| ► Рис. 3. Общий вид колодца с дублирующей горловиной |
Такой колодец имеет в своей конструкции две горловины разного диаметра – 630 и 800 мм. Горловина диаметром 800 мм. предназначена для доступа обслуживающего персонала в колодец. Горловина диаметром 630 мм. используется для установки на гидрант пожарной колонки.
Применение колодцев с двумя горловинами упрощает спуск в колодец с пожарным гидрантом, что особенно актуально в районах Крайнего Севера, где обслуживающий персонал вынужден выполнять работы в утепленной рабочей одежде. Кроме этого, наличие двух горловин максимально облегчает доступ к оборудованию, что сокращает время монтажа или замены гидранта и запорной арматуры.
Примечание: Гидранты для противопожарных колодцев поставляются на объект отдельно, чтобы исключить повреждение колодца и его внутренней обвязки при транспортировке. Они крепятся к лестнице внутри колодца.
pknic.ru
Пожарные колодцы - Бау-центр
Пожарные колодцы
Колодец с пожарным гидрантом
Назначение
Колодцы с пожарным гидрантом необходимы при установке систем пожаротушения. Колодцы с пожарными гидрантами устанавливаются на сетях противопожарного водопровода. Гидранты предназначены для отбора воды из водопровода на противопожарные нужды.
Изготовление
Для эффективного и оперативно устранения очагов возгорания обычно применяют пожарные гидранты. Эти устройства устанавливают на водопроводной сети в пожарные колодцы. Гидранты бывают надземные и подземные. Изготавливают их обычно из стали или чугуна. В России чаще всего используют подземные гидранты. Их устанавливают на водопроводную магистраль, проходящую под землей, а доступ к ним обеспечивают колодцы. Такие колодцы оснащают люками с аббревиатурой ПГ — пожарный гидрант.
Установка
В систему пожарного гидранта входит клапанная коробка, стояк и установочная головка. Высота гидрантов изменяется от 500 до 3 500 мм с интервалом 250 мм. Высота пожарного гидранта выбирается с тем расчетом, чтобы обеспечивать легкий и быстрый доступ к нему с поверхности земли. Собранный гидрант ставят на фланце тройниковой подставки водопроводной сети. Забор воды происходит при помощи пожарной колонки КПА, которые в последствии могут использоваться при тушении пожара как кран для подачи воды через пожарный рукав.
| Модель | Чертеж |
 |  |
 |  |
Колодец с пожарным гидрантом и двумя горловинами
Назначение
Наша компания изготавливает исключительно удобные и практичные в эксплуатации пожарные гидранты с двумя горловинами.
Изготовление
Такие колодцы обеспечивают удобство и комфорт обслуживания пожарных гидрантов. Две горловины предоставляют улучшенный, по сравнению с единственной выемкой, доступ для водного потока. Таким образом, подача воды идет намного эффективнее.
www.bau-centr.com
пожарный колодец — с русского на немецкий
См. также в других словарях:
Канализационный люк — над смотровым колодцем сооружение для доступа к подземным коммуникациям, таким, как сточная, ливневая, кабельная или трубопроводная канализация. Содержание 1 Разновидности 1.1 Выпускаются … Википедия
Рампи, Альфредо — Альфредо Рампи Alfredo Rampi Дата рождения … Википедия
Гидрант — У этого термина существуют и другие значения, см. Гидрант (значения) … Википедия
РД 25.03.001-2002: Системы охраны и безопасности объектов. Термины и определения — Терминология РД 25.03.001 2002: Системы охраны и безопасности объектов. Термины и определения: 2.36.8 аварийное освещение (на охраняемом объекте): Действующее при аварии на объекте только в момент отключения основного освещение, позволяющее… … Словарь-справочник терминов нормативно-технической документации
Водопровод — Памятник водопроводу в Мытищах, установлен в честь 200 летия первого российского водопровода Водопровод система непрерывного водоснабжения потребителей, предназ … Википедия
Водовод — Памятник водопроводу в Мытищах, установлен в честь 200 летия первого российского водопровода Водопровод система непрерывного водоснабжения потребителей, предназначенная для проведения воды для питья и технических целей из одного места… … Википедия
Нефтепровод — (Pipeline) Определение нефтепровода, история возникновения Определение нефтепровода, история возникновения, текущие проекты Содержание Содержание Определение История Первый российский Нефтепровод Баку — Батуми Нефтепровод Грозный —… … Энциклопедия инвестора
Снабжение городов водой* — Древнейший способ получения запасов воды заключался в устройстве цистерн и колодцев. В зап. Азии и сев. Африке встречаются остатки весьма древних водоемов, искусственных вместилищ для хранения воды, а также колодцы, которые существовали задолго… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Снабжение городов водой — Древнейший способ получения запасов воды заключался в устройстве цистерн и колодцев. В зап. Азии и сев. Африке встречаются остатки весьма древних водоемов, искусственных вместилищ для хранения воды, а также колодцы, которые существовали задолго… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Китайская Национальная Нефтегазовая корпорация — (CNPC) Китайская Национальная Нефтегазовая корпорация это одна из крупнейших нефтегазовых компаний мира Китайская Национальная Нефтегазовая корпорация занимается добычей нефти и газа, нефтехимическим производством, продажей нефтепродуктов,… … Энциклопедия инвестора
Водоснабжение — совокупность мероприятий по обеспечению водой различных её потребителей населения, промышленных предприятий, транспорта и др. (см. Водопотребление). Комплекс инженерных сооружений, осуществляющих задачи В., называется системой В. или… … Большая советская энциклопедия
translate.academic.ru
Методические рекомендации по устройству пожарныхводоемов / Пожарная безопасность / Pozhproekt.ru
Пожарный водоем. Требования нормативных документов к пожарным водоемам.
Пожарный водоем - это гидротехническое сооружение, предназначенное для хранения воды на цели наружного пожаротушения. Пожарный водоем входит в комплекс сооружений пожарного водоснабжения. Пожарные водоемы создаются на промышленных объектах и в населенных пунктах, которые не оборудованы централизованной системой подачи воды. При устройстве противопожарного водоёма помимо общестроительных моментов необходимо учитывать требования нормативных документов в области пожарной безопасности, предъявляемые к противопожарным водоёмам. Данные требования изложены в Федеральном законе от 22 июля 2008 года №123-ФЗ «Технический регламент о требованиях пожарной безопасности» и разработанном в развитие данного закона Своде правил СП 8.13130.2009 «Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности». Ранее аналогичные требования содержались в СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения». Осуществлять наружное противопожарное водоснабжение из емкостей (резервуаров, водоемов) допускается:- для населенных пунктов с числом жителей до 5 тыс. чел.;
- для отдельно стоящих зданий зрелищных и культурно-просветительных учреждений (театры, музеи выставки), зданий по обслуживанию населения (магазины вокзалы поликлиники и т.п.), зданий учебных заведений, научных и проектных организаций, учреждений управления объемом до 1000 м3, расположенных в населенных пунктах, не имеющих кольцевого противопожарного водопровода;
- для всех зданий объемом свыше 1000 м3;
- для производственных зданий с производствами категорий В, Г и Д по пожарной и взрывопожарной опасности при расходе воды на наружное пожаротушение более 10 л/с;
- для складов грубых кормов объемом до 1000 м3;
- для складов минеральных удобрений объемом зданий до 5000 м3;
- для зданий холодильников и хранилищ овощей и фруктов.
В случаях, когда требуется уточнить, ограничить или усилить действие основных знаков безопасности, а также для информации (например указать объем водоема или расстояния до водоисточника) в сочетании с основными знаками допускается установка дополнительных знаков. Основа цветографического изображения и соотношение размеров дополнительных знаков безопасности должны соответствовать рисунку 3.
Дополнительные знаки безопасности допускается располагать ниже или справа, или слева от основного знака безопасности. Форма дополнительных знаков безопасности — прямоугольник; цвет основной поверхности — соответствующий цвету основного знака безопасности. Кайму на дополнительных знаках с красной, синей или зеленой основной поверхностью не наносят. Поясняющая надпись должна быть белого цвета. При отсутствии наружной водопроводной сети необходимо устройство не менее двух пожарных водоемов, в каждом пожарном водоеме должно храниться не менее 50% требуемого объема воды на цели пожаротушения. Подачу воды для заполнения таких прудов надлежит предусматривать естесственным путем или по пожарным рукавам длиной до 250 м, а по согласованию с органами Государственного пожарного надзора — длиной до 500 м. При расчёте необходимого запаса воды нужно учитывать, что для сельских населенных пунктов расход воды на один пожар допускается принимать 5 л/с. Объем пожарных резервуаров и водоемов надлежит определять исходя из расчетных расходов воды и продолжительности тушения пожаров согласно формул приведённых в указанных выше нормативных документах СП 8.13130.2009 и СНиП 2.04.02-84*. Например, для населенного пункта с количеством жителей от 1 до 5 тысяч человек принимается 1 расчетный пожар, расход воды на наружное пожаротушение на 1 пожар – 5 л/с (при застройке зданиями высотой до 2-х этажей включительно независимо от степени огнестойкости). Продолжительность тушения одного пожара принимается по п. 2.24 СНиП 2.04.02-84* и составляет 3 часа (10800 сек.) Таким образом расчет минимального необходимого объема пожарного водоема для указанного населенного пункта будет выглядеть так: 10800 с х 5 л/с = 54000 л = 54 м3 . Объем открытых водоемов необходимо рассчитывать с учетом возможного испарения воды и образования льда. Превышение кромки открытого водоема над наивысшим уровнем воды в нем должно быть не менее 0,5 м. Расстояние между пожарными резервуарами или водоемами следует принимать из условия обслуживания ими зданий, находящихся в радиусе 200 м при наличии на вооружении автонасосов и 100 – 150 м при наличии на вооружении мотопомп. Если непосредственный забор воды из пожарного резервуара или водоема автонасосами или мотопомпами затруднен, допускается предусматривать приемные колодцы объемом 3 - 5 м3. Диаметр трубопровода, соединяющего резервуар или водоем с приемным колодцем, следует принимать из условия пропуска расчетного расхода воды на наружное пожаротушение, но не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка. Основные этапы устройства и гидроизоляции пожарного водоема.
Основными этапами устройства и гидроизоляции пожарного водоема являются:- расчет объема пожарного водоема (согласно СНиП 2.04.02-84 и СП 8.13130.2009)
- определение места для создания пожарного водоема
- определение конфигурации пожарного водоема, с учетом формирования безопасных уклонов
- создание проекта пожарного водоема
- устройство пожарного водоема
- гидроизоляция пожарного водоема
- оборудование подъездных путей (при необходимости насосной станции).
В настоящее время при строительстве таких сооружений используются гидроизоляционные пленки и различного рода мембраны. Например, мембрана из синтетического каучука типа ЭПДМ (EPDM) позволяет надежно гидроизолировать противопожарный водоём, пруд, искусственное озеро и т.п. Мембрана по виду напоминает лист резины, черного цвета. Особенности химического строения указанной мембраны придает материалу стойкость к высоким температурам, солнечной радиации, окислению от воздействия промышленных выбросов и агрессивных сред. Мембрана долговечна, стойка к перепадам температур, сохраняет гибкость до 600 С, не токсична и позволяет создать здоровую экосистему в водоеме. Эластичность такой мембраны составляет более 300%, что придает ей преимущества перед другими гидроизоляционными пленками на неровном основании в климатических условиях России. На рис. 5 можно увидеть эластичные свойства мембраны при просадке грунта.
Подготовительные работы перед рытьем котлована включают разметку и снятие верхнего слоя почвы. При проектировании водоема внушительных размеров рекомендуется провести специальное геодезические исследование почвы. Динамика волн больших водоемов может вызвать разрушение и эрозию грунта. Нужно также предусмотреть дренаж, необходимый для того, чтобы территорию рядом с водоемом не затапливало во время дождя или при близком соседстве грунтовых вод. По ходу рытья котлована его стенки уплотняются и формируются террасы для растительности, как показано на рис.6.
Поверхность, на которую будет укладываться мембрана, должна быть тщательно уплотнена и очищена от острых камней и корней деревьев. После того, как грунт утрамбован, котлован засыпается слоем песка толщиной 5 - 10 см и проливается водой. Затем настилается защитный слой из стеклоткани или нетканного материала. После этого можно выстилать котлован мембраной. Мембрана укладывается из центра котлована к его краям и при необходимости может быть растянута на сложном рельефе пруда. Рекомендуется по периметру пруда края мембраны зафиксировать в траншее с размерами 50х50 см. Траншея после укладки мембраны засыпается грунтом. Изображения готовых пожарных водоемов приведены на рисунках 7 и 8.
Водоем заливается на 1/3 водой, чтобы она своим давлением равномерно распределила мембрану по дну и стенам водоема. Затем водоем заполняется полностью. Примерная стоимость строительства водоемов в зависимости от их параметров.
В сети интернет выложено множество предложений по устройству противопожарных водоёмов, проведённый анализ стоимости водоёма показал следующее:| Вариант на 75 000 л. | Габариты: длина 8 м, ширина 8 м, глубина 1,5 м, открытый | 199 тыс. руб |
| Вариант на 100 000 л. | Габариты: длина 10 м, ширина 10 м, глубина 1,5 м, открытый | 249 тыс. руб |
| Вариант на 200 000 л. | Габариты: длина 10 м, ширина 12 м, глубина 2 м, открытый | 299 тыс. руб |
- Подготовка ложа пожарного водоема.
- Укладка геотекстиля (подложка под пленку для защиты от порезов).
- Застилка пленки (бутилкаучук гарантированный срок службы не менее 50 лет)
Список используемой литературы:
- Федеральный закон от 22 июля 2008 года №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- Свод правил СП 8.13130.2009 «Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности». (ИЗМЕНЕНИЕ № 1 к своду правил СП 8.13130.2009 (введен в действие с 01.02.2011))
- СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения».
- ГОСТ Р 12.4.026 «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний».
- НПБ 160-97 «Цвета сигнальные. Знаки пожарной безопасности. Виды, размеры, общие технические требования.»
Ссылки на скачивание:
thnx to fortМетодические рекомендации. Устройство пожарных водоемов в комплекте с сопроводительными документами (формат DOC)metod-rek-pozh-vodoem.zip 95
pozhproekt.ru
Пожарный резервуар от ООО «Гермес Групп»
Важнейшим элементом системы пожарной безопасности современного предприятия является пожарный резервуар. ООО «Гермес Групп» поставляет такое оборудование по привлекательным ценам.
Для борьбы с пожарами в условиях промышленных объектов используются противопожарные водопроводы и специальные резервуары. Для забора воды из такой инженерной системы требуются пожарные колодцы, оснащенные гидрантами. Расстояние между ними рассчитывается в соответствии со СНиП 2.04.02-84.
Какие модификации пожарных колодцев предлагает наша компания?
Представленные в каталоге колодцы оборудованы лестницами, обеспечивающими оперативный доступ пожарного расчета к гидранту. Мы предлагаем заказчикам модификации с двумя и одной горловинами разного диаметра. Они облегчают доступ обслуживающего персонала внутрь пожарного колодца для инспектирования и обслуживания.
Горловина оснащена люком для предотвращения несанкционированного доступа. Для пожароопасных участков предусмотрены модели пожарных колодцев с двумя горловинами. Доступ пожарного расчета к оборудованию в этом случае максимально облегчен. Кроме того, такая конструкция способствует сокращению времени монтажа или замены запорной арматуры или гидранта.
Для крепления гидранта в вертикальном положении в соответствии с ГОСТ 8220-85 есть пожарная подставка. При этом расстояние от его верхней части до люка колодца составляет не менее 150 мм и не превышает 400 мм. В зависимости от глубины высота гидранта колеблется в пределах 500–3500 мм (интервал – 250 мм). Забор воды из противопожарной сети осуществляется колонкой КПА.
Представленные в разделе пожарные резервуары рассчитаны на использование на промышленных и гражданских объектах. Также предусмотрено наличие таких резервуаров в составе противопожарных систем в случаях, когда доступ к централизованному источнику водоснабжения технически невозможен или экономически нецелесообразен.
