Правильное крепление мауэрлата к газобетону – возможные варианты, проверенные на практике. Правильное крепление

Крепление профнастила саморезами на крыше: правильная технология и особенности

Значение саморезов при обустройстве кровли из профнастила переоценить сложно. На сегодняшний день данный крепеж представляет собой хорошо продуманный элемент, который адаптирован под все нюансы подобного рода работ. Эта разновидность метизов должна быть правильно подобрана. Только так вы сумеете добиться положительного результата. В качестве материала для изготовления саморезов выступает углеродистая сталь марки С1022. Крепеж изготавливается по государственным стандартам. Согласно им, поверхность самореза должна иметь цинковое покрытие, чтобы изделие обладало антикоррозийными свойствами.

крепление профнастила саморезами на крыше

Надежность крепежа

Следует учитывать, что крепление профнастила в местах соединения может претерпевать высокие нагрузки. Сюда следует отнести снеговое, ветровое и эксплуатационное воздействие. Именно поэтому каждая партия саморезов проходит испытания на разрыв. Оптимальным значением считается 102 кг/см. Но в продаже можно встретить саморезы, у которых данный параметр варьируется в более высоких пределах: от 150 до 170 кг/см.

крепление профнастила саморезами на крыше фото

Выбор саморезов для профнастила

Если вы планируете осуществить крепление профнастила саморезами на крыше, то важно правильно подобрать эти элементы. Они могут предназначаться для установки на деревянный или металлический каркас. В первом случае крепление следует подбирать с учетом редкого шага резьбы. Он будет гарантировать удобство при работе и прочность крепежа. Это убеждение верно, даже если предстоит работать с самыми твердыми породами древесины.

Если же профлист будет устанавливаться на металлическую конструкцию, которая подвергается в процессе эксплуатации повышенным ветровым нагрузкам, то следует выбирать саморезы, имеющие особую заточку и сверлящий наконечник. В основе данных изделий должна лежать высококачественная сталь. При обустройстве крыши предстоит устанавливать доборные и коньковые элементы. В этом случае следует приобрести саморез большей длины.

крепление профнастила на крыше расстояние между саморезами

Почему еще стоит выбрать саморез

Все три разновидности предусматривают специальный наконечник в виде сверла. Благодаря ему в кровельном материале не требуется заблаговременно проделывать отверстия. А вот головки в форме шестигранников позволят закрепить элемент в патроне шуруповерта или дрели. Это упрощает рабочий процесс и снижает расход времени, положительно влияя на качество монтажа.

Определение количества саморезов на один лист профнастила

Если вы будете производить крепление профнастила саморезами на крыше, то начинать работы необходимо со стороны карнизного свеса. Первый лист укладывается в нижний ряд. А второй монтируется с нахлестом в одну волну. После выравнивания полотен по краю карниза профиль фиксируется к нижнему брусу обрешётки в каждую волну. В месте нахлёста полотна следует соединить. Делается это при помощи заклепок. После установки первых двух нижних листов с нахлестом, ширина которого составляет 200 мм, можно переходить к монтажу левого во втором ряду. Но это еще не все.

В месте нахлёста листы должны фиксироваться к обрешётке в каждую волну. В промежутке полотна закрепляются в шахматном порядке. Устанавливать крепеж необходимо через две волны. Для надежной фиксации расстояние между саморезами не должно превышать 500 мм. Вышеприведенная технология определяет, какое количество деталей понадобится на один лист. Исходя из этого, следует выполнить расчет. Если используется лист длиной 8 м, ширина которого составляет 1,1 м, а расстояние между крепежами будет равно 500 мм, то необходимо потратить 10 саморезов для профиля в нижней и верхней частях. Восемь штук понадобится для фиксации средней части листа. Из этого можно сделать вывод, что расход крепежа на профлист составит 18 штук. Данную цифру потребуется умножить на количество листов на крыше. Это позволит получить число саморезов, которое будет необходимо для крепления листов. Все, как видите, просто.

Когда производится крепление профнастила саморезами на крыше, количество элементов может изменяться. Это будет зависеть от ширины и длины листа. Если речь идет о внушительных уклонах, расстояние между расположением саморезов необходимо уменьшить. Это увеличит расход на 1 м2. При фиксации материала наибольшее внимание рекомендуется уделить стыкам покрытия. Именно в этих локациях вероятны протечки. На торцах, в тех местах, где находятся фронтонные свесы, лист должен укрепляться к каждому бруску обрешётки. Это тоже увеличит количество саморезов. Поэтому после проведения расчетов необходимо приобретать крепежа на 10% больше, так как есть вероятность брака и непредвиденных расходов, а также поломки деталей и их потери.

правильное крепление профнастила на крыше саморезами

Правильная технология крепления

Крепление профнастила саморезами на крыше должно вестись по определенной методике. Она предусматривает использование цветных или оцинкованных элементов с полипропиленовыми шайбами. Диаметр может изменяться в пределах от 0,48 до 0,63 см. Тогда как длина обычно варьируется от 1,9 до 25 см. Важно учитывать при покупке самореза, что резьбовая часть должна быть длиннее ширины соединяемых материалов на 3 мм.

Усредненный расход на квадратный метр покрытия обычно составляет около 7 штук. Для надежного крепления профлиста на прямом участке понадобится в среднем 8 деталей, тогда как ближе к торцам количество следует увеличить, чтобы конструкция смогла противостоять ветровым нагрузкам. Вкручивать саморезы необходимо строго перпендикулярно. При этом совершенно недопустимы перекосы. Специалисты рекомендуют вкручивать крепеж в волны, которые прилегают к обрешётке или прогонам. Когда производится крепление профнастила саморезами на крыше, фото заблаговременно рекомендуется рассмотреть. Это позволит вам понять, что на первом этапе материал раскладывается в строгом положении и порядке. Важно обеспечить нахлёст, который должен быть больше при меньшем наклонном углу.

способ крепления профнастила двускатная крыша количество саморезов

Важные нюансы

Если вами будет осуществляться крепление профнастила на крыше, расстояние между саморезами необходимо учитывать. О нем велась речь выше. Но технология предусматривает соблюдение еще и множества других правил. Среди них следует выделить необходимость контроля силы при закручивании крепежа вручную. В противном случае покрытие может оказаться повреждено. Если же не закрутить саморез, то крыша не будет выполнять свои функции. Укладывая листы профнастила, необходимо постепенно продвигаться наверх. При этом полотна первого ряда должны свисать над краем кровли на 5 см. Это позволит защитить стены здания от дождя и талой воды.

шаг крепления профнастила саморезами на крыше

Ограничения

Если предстоит работать с крышей, угол наклона которой больше, то полоса нахлеста должна быть шире. Это стоит учитывать. Если речь идет о кровле, угол наклона которой превышает 10 градусов, то будет достаточно нахлёста в одну волну. Есть еще один вариант. Если угол наклона еще больше, то необходимо сделать нахлест, ширина которого составляет две или три волны. Начинать двигаться при монтаже необходимо от торцевых частей, а не с середины. Важен не только шаг крепления профнастила саморезами на крыше, о котором велась речь выше, но и правильность расположения листов. Они должны идти вдоль кровли. Даже незначительный наклон не приветствуется. Для контроля расположения элементов на поверхности можно натянуть нитку, придерживаясь линии укладки в первом ряду профнастила.

крепление профнастила с 21 саморезами на крыше

Заключение

Считается наиболее оптимальным описанный выше способ крепления профнастила. Двускатная крыша, количество саморезов для которой вы сможете просчитать, используя методику, применяемую в статье, будет смотреться привлекательно, если вы все сделаете по правилам. Использование данного вида крепежа нельзя назвать случайным. Этот механизм позволяет гарантировать максимальную надежность соединения материала с обрешеткой. Помимо прочего, саморезы имеют специальные прокладки, которые исключают попадание влаги внутрь. Они же позволяют сделать соединение более мягким. Правильное крепление профнастила на крыше саморезами позволяет исключить повреждение листа.

fb.ru

правильная пошаговая инструкция своими руками, на что можно горизонтально, с каким шагом

Гипсокартон является достаточно популярным материалом, который часто используется для отделки стен и потолков

Гипсокартон – универсальный материал, который используется в различных видах ремонтных работ. Он дает возможность в короткие сроки изменить состояние пространства. А вот бюджет будет вполне оптимистичный. Потому так популярен гипсокартон, научиться работать с которым, фактически может каждый.

Интервалы (расстояние) крепления гипсокартона

В данном случае все зависит от вида гипсокартона – чем меньше расстояние между опорами, тем более прочным будет лист. В данном случае оптимальным вариантом будет поклейка. Способ этот подходит далеко не всегда, потому используется металлопрофиль.

Есть строительные нормативы, которые предписывают:

Для стенового гипса нужно устанавливать опорные планки не реже, чем через 40 см;
Влагостойкий ГКЛ предполагает интервал каждые 60 см;
Потолочный гипсокартон – для него нужно собрать из профиля сетку, размер ячейки которой не больше 40 на 40 см.

Но недостаточно того, что вы устанавливаете планки с опорным шагом.

Очень важно – грамотно сделать отверстия под шурупы. Если их вкручивать очень часто, тогда нарушится целостность листа, он будет раскрошен и выпадет. Если креплений мало, то последствия будут теми же.

Рекомендуется между шурупами следующее расстояние – каждые 20 см. Нужно учитывать, что расстояние от края листа до шурупа должно составлять не меньше половины сантиметра, в противном случае, край раскрошится.

Чем и как правильно крепить гипсокартон своими руками

Все монтажные работы рекомендуется выполнять соответствующими типами шурупов. А их только два – это шурупы по металлу, и шурупы для гипсокартона. Первый тип шурупов делится на два подтипа: металл-металл и металл-дерево. Металл-металл нужен для соединения профилей. Шуруп на конце оснащен специальным сверлом, которое легко позволяет соединить элементы друг с другом.

Шуруп типа металл-дерево используют, если профиль нужно прикрепить к деревянной конструкции. Конец такого шурупа острый, он с усилием прорезает металл, но плотно фиксируется в древесине. Отличает шурупы для гипсокартона, если говорить о них, прежде всего, длина и толщина.

Для крепления гипсокартона подходят шурупы с черным покрытием, фосфатированным. Оно уменьшает трение, это, во-первых, и, во-вторых, защищает от коррозии. При прорезании гипсокартона шов не разрушит структуру гипса.

Процесс монтажа: гипсокартон как крепить, пошаговая инструкция

Монтаж гипсокартона будет состоять из четырех этапов – это замеры и чертеж, сборка каркаса, монтаж утеплителя и шумоизолирующего материала, монтаж самого гипсокартона.

Снять замеры и нарисовать план, каким вы видите будущее сооружение, очень важно.

Если гипсокартон закрепить вы планируете только на стене, на плане достаточно отобразить каркас.

Сборка каркаса:

Сначала устанавливаются направляющие – широкий П-образный профиль, он крепится снизу и сверху стены, или же по периметру потолка. Установить их нужно идеально ровно.
Если же между профилем и стеной образуется зазор, в него нужно вставить плотный картон или же дерево.
В зависимости от того, какой каркас, направляющие нужно крепить дюбелями с шагом в 30 см друг от друга. После установки направляющих идет монтаж каркаса.

Далее следует монтаж гипсокартона.

Сначала устанавливается один угловой лист, который крепят одним шурупом. Потом идет проверка уровня и фиксация на крест второго самореза. Затем лист «обжимают» по периметру. Затем лист прикручивают к несущим планкам. Эта процедура требует последовательного выполнения.

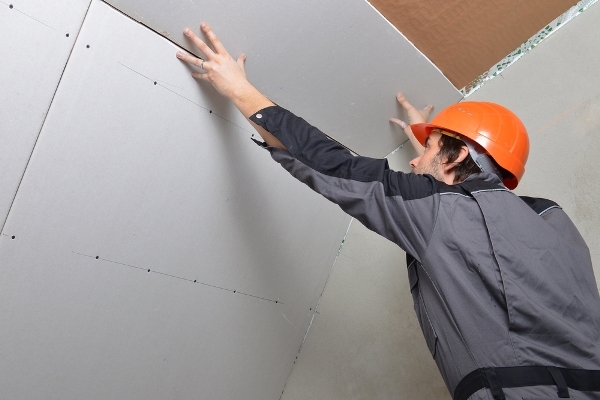

Что нужно для крепления гипсокартона к потолку

В одиночку работать тяжело, потому позаботьтесь заранее о том, чтобы у вас был напарник. Многие решают, что если лист разрезать на сравнительно небольшие куски, можно справиться и одному. Но большое количество швов горизонтально не сделает потолок красивым.

Когда помощник найден, дайте ему для работы что-то вроде длинной швабры. Этим инструментом помощник будет придерживать гипсокартонную плиту, пока вы будете ее прикручивать к профилю. Есть и своя хитрость, как поднять лист с первого раза.

Сначала монтажник залазит на леса, после чего помощник подаст ему один конец плиты, а сам при том начнем поднимать второй конец. Когда между гипсом и молом влезет швабра, ее нужно вставить. Потом гипсокартонная плита поднимается к потолку.

Крепление гипсокартона на клей

И этот вариант тоже встречается. Но здесь предполагается условие, что поверхность крепления ровная. Словом, не всегда клеевой способ возможен в принципе.

Монтаж на клей делать можно тремя способами:

Сплошной. Нужны, как уже говорилось, идеальной ровности стены. Поверхность листа зубчатым шпателем покрывают клеевой шпаклевкой, которая продольными полосами распределяется по периметру.
Маячный. При передах высоты не больше 2 см, гипсокартон удобнее крепить к бетонной стене, клей нанося на листы кучками.
Гипсокартонные полосы. Сначала основание выравнивают, зачищают от пыли, пористые поверхности подвергаются грунтовке. До сборки в листах вырезаются отверстия под розетки. На стены наклеивают заранее подготовленные полоски или квадратики из гипсокартона. Они регулируются по уровню правилом и отвесом.

И еще один частый вопрос – чем и как крепить ГКЛ к пенопласту. Есть такой совет: пенопласт приклеить цементным клеем, а потом – тем же клеем гипсокартон. Можно клеить сетку на пенопласт, и только поверх сетки гипсокартон.

Примеры: как крепить гипсокартон (видео)

Крепление гипсокартона – несложная технология, если не заниматься самодеятельности. Правильные крепления, хороший каркас, инструменты, детали, и работа не покажется вам сложной.

Хорошего ремонта!

Оцените статью: Поделитесь с друзьями!

homeli.ru

куда крутить в профнастил, шаг при креплении листов, как правильно крепить кровельный профлист в верхнюю волну

Содержание:

Такое современное кровельное покрытие как профнастил пользуется заслуженной популярностью среди владельцев частных домов. Однако в случае некорректного монтажа материала довольно скоро крыши теряют свою герметичность и возникают проблемы с подтекающей водой. В материале ниже речь пойдет о том, как правильно крепить профлист саморезами, чтобы его долговечность, прочность и презентабельный внешний вид не поддавались сомнениям.

Какие саморезы нужно выбирать для листов профнастила

Поскольку профлист отличается довольно малой массой наряду с жесткостью, его укладку можно производить на разреженную обрешетку. В целом, профнастил – это лист оцинкованной стали, сформированный под определенный профиль и покрытый защитным слоем краски или полимера.

Способ и качество крепления кровельного профнастила напрямую влияет на общую герметичность покрытия, срок службы крыши и прочность ее конструкции.

Требования к элементам крепления

В связи с этим, крепежным элементам предъявляют следующие требования:

Наконечники саморезов должны иметь форму сверла, чтобы не нужно было просверливать заранее отверстия для крепления профнастила.
Для кровельных работ нужно использовать только оцинкованные саморезы, способные не окисляться при постоянном контакте с влажной средой или осадками.
Обеспечить плотное прилегание и герметичность покрытия можно, если крепление листов профнастила выполнять с помощью саморезов с уплотнительными прокладками из резины, латекса или неопрена.
По длине крепления для профлиста должны превосходить общую толщину кровельного материала и обрешетки под него на 2-3 мм.
Оптимальными считаются саморезы с размерами: 4,8×28 мм, 4,8×50 мм и 4,8×60 мм (чаще применяется для обшивки конькового прогона). Однако в продаже можно встретить крепления с длиной в пределах 19-250 мм и сечением 4,8-6,3 мм.
Желательно подбирать саморезы со шляпками, окрашенными в цвет профнастила, чтобы они не были слишком заметны.

Плановый расход саморезов для укладки профнастила составляет 8-10 штук на каждый 1 м2 сплошной поверхности. Для закрепления торцевых планок и фасонных элементов крепежных деталей понадобится примерно в 1,5–2 раза больше.

Места крепления, шаг - куда крутить саморезы на крыше

Обратите внимание, что количество саморезов, которые используются для укладки профнастила, влияет на функциональные качества кровли. Так, если их будет слишком много, в конечном итоге кровельный материал деформируется, а большое количество отверстий в нем приведет к утрате герметичности кровли. Недостаток крепежных элементов приводит к тому, что под воздействием сильного ветра материал может быть сорван с крыши и испорчен.

Опытные строители разработали схему, как и куда крутить саморезы в профнастил:

На сплошной поверхности ската фиксировать профнастил к обрешетке следует в нижней точке волны, где они соприкасаются.
Саморез должен входить в слой древесины строго под углом 90º, чтобы обеспечить герметичность.
Максимальное расстояние между саморезами достигает 0,5 м.
В центральной части ската саморезы вкручиваются в шахматном порядке, а с краев – в каждую вторую волну. Элементы, которые подвергаются усиленной ветровой нагрузке, в частности торцевые планки, необходимо фиксировать на каждом брусе обрешетки.
Зная количество листов покрытия и расход креплений на один лист (6-8 штук), можно высчитать, сколько саморезов понадобится для работы.
Крепление профнастила в верхнюю волну может выполняться только на швах между двумя листами покрытия.

Обрешетка, которая необходима под укладку профильного листа, может крепиться с шагом до одного метра. При этом используются бруски 40×40 или 40×60 мм. Как правило, сложности с обустройством такой конструкции не возникает. Однако саморезы должно использоваться очень качественное, поскольку на кровлю из профлиста приходится существенная нагрузка.

Методика укладки профлиста

Применение профнастила оправдано на крышах углом наклона от 8º. Именно уклон скатной крыши влияет на методику монтажа материала. В любом случае, укладка листов профнастила производится с нахлестом, который позволяет придать стыкам герметичность. Небольшой вес данного кровельного покрытия приводит к тому, что под воздействием сильного ветра повышается парусность крыши. В связи с этим шаг саморезов при креплении профлиста делается не более 50 см.

Общая технология крепления профлиста саморезами на крыше выглядит таким образом:

Монтаж покрытия начинается снизу с торцевой стороны крыши. Первый лист должен выходить за пределы ската на 2-3 см.
Каждый последующий лист материала застилают поверх предыдущего – таким образом, вода не будет затекать в швы.
По горизонтали ряды профнастила укладывается с нахлестом от 10 см, то есть на одну волну. При этом по мере снижения уклона кровли нахлест между листами материала возрастает.
По вертикали профнастил укладывается с перекрытием в 20-25 см.
Для крыш с уклоном ниже 15º обязательной является проработка всех стыков силиконовым герметиком. Это делается для защиты кровли от проникновения воды.
На крайней верхней и нижней рейке обрешетки профнастил фиксируют в каждую волну. На всем остальном пространстве их завинчивают в шахматном порядке.
Фиксация профнастила в нижние точки волны обусловлена тем, что это позволяет избежать эффекта рычага при сильном ветре.
Профили для обшивки конькового прогона должны быть закреплены в каждой волне.

Обращаем ваше внимание на тот факт, что крыша с перекрытием из профнастила нуждается в периодической диагностике. Если какие-либо саморезы начали раскручиваться или ржаветь, их нужно либо докрутить, либо заменить новыми.

kryshadoma.com

Крепление профиля к стене горизонтально. Правила крепление направляющих для монтажа каркаса стен.

Залог долговечности гипсокартонного сооружения – надежность возведенной конструкции из металлических профилей. Некоторые считают это плевым делом, и ошибаются. Если не изучить некоторые тонкости выполнения работ, то кропотливый труд и потраченное время неопытного (начинающего) мастера окажутся напрасными. Поэтому предлагаем разобраться в том, как крепить профиль так, чтобы сооружение не просто выглядело эстетично, но и радовало многие годы.

Профиль для гипрока

Первоначальным этапом выступает разметка, по которой в дальнейшем установится конструкция. Для этого потребуются подручные средства: леска, мел, отвес (лучше несколько), линейка, молоток, гвозди.

Порядок действий:

С помощью гвоздя к стене под самым потолком закрепляется отвес, который опускается до самого пола. Такие же манипуляции проделывают и с другой стороны предполагаемого сооружения. По всей длине от потолка и до пола ничто не должно соприкасаться с отвесом. В противном случае нарушится вертикаль;
Вдоль стены натягиваются три лески. Одна вдоль пола, вторая – посередине стены, третья – под потолком. Легкое прикосновение лесок в местах пересечения допустимо;
На поверхности стенки отмечается наивысшая точка, глубже нее металлокаркас прикрепить невозможно;
От наивысшей точки отступается расстояние равное толщине используемого профиля, проверяется разбивку;
Натягивается дополнительная леска возле боковой стенки параллельно уже закрепленной. На этой же боковой стене устанавливаются метки с помощью линейки, которую располагают поперек лесок. Так намечается будущая плоскость;
Процесс проделывается аналогично на другой стенке. Также разметка наносится вдоль пола и на потолке;
С помощью правила и мела очерчивается контур периметра.

Установка направляющего профиля

Установка металлопрофиля

Обшивка будет ровной, если профили для ГКЛ установлены правильно. А это зависит от качества монтажа направляющего металлопрофиля. Для того чтобы его прикрепить потребуются: плоскогубцы, специальные ножницы, дюбеля-гвозди, молоток, перфодрель.

К проведенной мелом черте приставляется направляющий металлопрофиль. От его верхнего края оступается примерно тридцать сантиметров и просверливается отверстие в стене. Глубина отверстия ненамного превышает длину гвоздя;
Следующие отверстия проделываются невысоко от пола и посредине;
После проверки соответствия черты и направляющего профиля забиваются дюбеля;
Металлопрофиль направляющего типа устанавливается внахлест. Для этого с обеих сторон ножницами отрезаются бока и выгибаются наружу. Середина выгнутой части срезается, после чего край выравнивается с помощью плоскогубцев;
По черте прикладывается обрезанный профиль. В месте, где закрепленный и новый профиль соприкасаются, просверливается отверстие и устанавливается, не забиваясь, дюбель;
Выравнивается по намеченной черте, просверливаются еще несколько отверстий и закрепляются дюбеля;
Вышеописанная операция воспроизводится для противоположной стенки, вдоль пола, потолка;
Установленное сооружение укрепляется по всему периметру. В зависимости от прочности стены выбирается шаг (расстояние между забиваемыми дюбелями). Он варьируется от 20 до 40 сантиметров.

Прокладывание вертикали

Правильным будет крепление металлопрофиля по размеру используемого ГКЛ. Для этого вымеряется его ширина и отмечается точка, которая приходится на середину металлопрофиля. Аналогичная процедура производится и для остальных листов.

Установка вертикали

Для прокладывания меток вдоль пола ширину ГКЛ делят на одинаковые отрезки не более 50 сантиметров. С помощью отвеса каждая точка переносится на потолок.

Чтобы не возникало вопросов, как крепить профиль к стене, этот процесс подробно:

От пометки, расположенной на середине стенки, замеряется промежуток от пола и до потолка, переносится на металлопрофиль с вычетом десяти миллиметров. Во избежание неточностей поперек наносится линия. Каждый бок обрабатывается по схеме, описанной выше;
Обработанную заготовку прикладывают к стенке и по обоим концам проводят черты. Визуально поделив ее на три одинаковых части по высоте, ставятся пометки, после чего заготовка убирается;
Чтобы прикрепить профиль ровно, по намеченным линиям устанавливается подвес под потолком с каждой стороны профиля;
Отступив по пол сантиметра от пола и потолка к направляющему металопрофилю прикрепляется вертикальный, начиная сверху.

Проверяют вертикальность с помощью правила или тех же отвесов. Погрешности легче исправить на этой стадии, чем по завершению увидеть, что обшивка слегка кривоватая.

Линии горизонтали

Данные фрагменты выступают некими перегородками для укрепления сооружения. Эти элементы не крепятся к стене. В том месте, где горизонталь находит на вертикаль, устанавливают практичное приспособление, называемое крабом. В других местах используют иной подход:

От середины одного вертикально установленного металлопрофиля до середины другого замеряют расстояние;
По данному замеру отрезается

mirhat.ru

Крепеж или правильное крепление конструкций

Системы, которые мы все называем крепежи, используется не только в строительной сфере, но и во многих других областях, в том числе мебельной промышленности, креплении боковых и висячих конструкций.

Для фиксирования осветительных приборов, картин, гобеленов, полочек, шкафчиков, умывальников и прочих предметов лучше всего использовать крепежные элементы. Исходя из этого, становится очевидным, что крепеж сегодня используется повсеместно. Но, современные рынок предлагает огромное количество разнообразных крепежных систем, каждая из которых имеет свои достоинства и особенности.

Для того, чтобы не ошибиться и выбрать правильный крепеж оптом, необходимо знать следующее:

- Саморезы – это самый универсальный из всех существующих сегодня видов крепежа, который отлично подходит для монолитных, блочных и кирпичных конструкций. Саморезы отличаются друг от друга качеством и прочностью металла, из которого они изготовлены. То есть, чем прочнее саморез, тем надежнее крепление.

- Пустотелые крепежи оптимально подходят для работы по гипсокартону и для крепления облегченных конструкций. Такие крепежи представляют собой дюбель, оснащенный внутри шурупом.

- Дюбеля с острым особым строением и распорочные гвозди используются, как правило, для фиксации изоляционных материалов. Дело в том, что изоляционный материал крепится к бетонному или каменному основанию, а для надежной фиксации необходимо использовать крепежи максимальной прочности. Это обусловлено тем, что в конструкции создается повышенный фактор напряжения. Кроме этого, такие крепления отлично подходят и для газобетонных стен. В особых случаях, когда необходимо сверхнадежное крепление используются специальные химические крепежи. Выглядят они следующим образом: в образованное крепежное отверстие вводится анкерный стержень, после чего все отверстие заполняется химическим составом. Это может быть бетон или клей.

- Сантехнический крепеж. Данный вид крепежа используется для монтажа сантехнических приборов и крепежных конструкций. Особенность сантехнического крепежа заключается в том, что он оборудован специальной гайкой из нейлона, которая оснащена стальным колпачком и шпилькой, изготовленной из оцинкованной стали. Такая конструкция дает возможность зафиксировать умывальник или подвесить биде, а также надежно закрепить другие приборы.

teplo-svetlo.ru

Правильное крепление металлочерепицы саморезами к обрешетке

Стандартная металлочерепица является профилированными листами оцинкованной стали, которые имеют двухстороннее полимерное покрытие и обладают отличными эксплуатационными свойствами. Монтажные работы с использованием металлочерепицы отличаются некоторыми нюансами, среди которых немаловажным фактором является правильно выполненная обрешётка.

Крепление металлочерепицы

[contents]

Установка обрешётки

Устройство обрешётки под металлочерепичное покрытие представляет собой основание для непосредственного монтажа кровельного покрытия. В соответствии с весом этого кровельного материала, монтажу металлочерепицы должно предшествовать образование надёжного и довольно прочного настила.

Основные этапы монтажа обрешётки:

подбор стропильного бруса с сечением не менее 5х15 сантиметров, а для обрешётки – использование досок с сечением 2,5х10 сантиметров. Контробрешётка выполняется из доски с сечением 2,5х5 сантиметров;

укладка стропил выполняется с оптимальным шагом в 60-90 сантиметров;

крепление начальной доски по длине карнизного свеса. Толщина стартовой доски должна быть на 1,5 сантиметра больше последующих досок, что позволит компенсировать разницу в уровнях опорных точек металлочерепичных сегментов;

расстояние между металлочерепичными досками составляет от 35 до 45 сантиметров;

корректность расстояния между стартовой и последующей досками обрешётки проверяется дощатыми обрезками;

вся разметка основывается на показаниях рулетки;

следующим этапом крепятся торцевые и коньковые планки;

ветровая доска монтируется выше обрешётки и соответствует высоте листа металлочерепицы;

надёжное крепление конька основывается на монтаже дополнительных досок с сечением 2,5х10 сантиметров в точках его присоединения.

Какими и как правильно вкручивать саморезы

Кровельные саморезы

Несмотря на популярность металлочерепицы, не все потребители знают, какие крепёжные элементы используются при монтаже кровельных листов. Крепление листов выполняется посредством саморезов, которые отличаются наличием шайбы с эластичным уплотнителем. Положительным моментов является возможность подобрать цвет крепёжных элементов в тон основному кровельному покрытию.

Особенностями крепления листовой металлочерепицы является крепление кровельных саморезов в нижний сегмент волны, в точке примыкания металла к обрешётке. Крепёжные элементы должны входить на двадцать миллиметров в каркас обрешётки.

Однако следует следить за тем, чтобы подложка заполняла все пространство между кровельным металлом и головкой крепежа и шайбы. Тщательное соблюдение этого правила позволит получить непроницаемое соединение, основанное на вулканизации подложки. Длина саморезов не должна быть менее 2,8 сантиметра.

Технология крепления листа металлочерепицы саморезами

Следует учитывать, что первый кровельный лист укладывается по карнизной линии, а монтаж металлочерепицы всегда начинается с левого и нижнего угла кровли. Кроме того, обязательным условием является крепление саморезов снизу вверх, что позволяет верхним листам покрывать нижние.

Схема крепления листов металлочерепицы саморезами

Монтаж металлочерепичного покрытия выполняется достаточно просто, если при его выполнении производить крепление материала по следующей схеме:

установка карнизной планки;

монтаж нижней ендовы;

обустройство внутренних скатных примыканий к трубам дымоходов, стенам и другим вертикальным поверхностям;

непосредственный монтаж металлочерепичных кровельных листов;

монтаж верхней ендовы;

установка верхних примыкающих планок;

закрепление торцевых планок;

монтаж коньковых планок и внешних углов;

установка вентиляционных и проходных элементов;

обустройство дополнительных элементов безопасности, представленных лестницами, переходными мостиками и снегозадержателями.

Особое внимание следует уделить общим правилам, соблюдение которых позволяет произвести правильный и качественный монтаж кровельного покрытия из металлочерепицы:

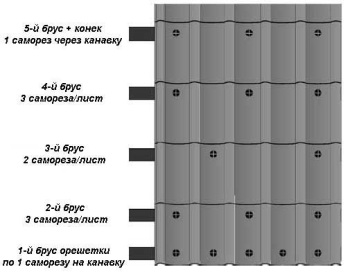

Схема крепления листа металлочерепицы

саморезы необходимо вкручивать в нижнем сегменте гребня волны;

чтобы нивелировать самую большую ветровую нагрузку, которая обычно приходится на край кровельного покрытия, крепежи следует располагать над ступеньками, а саморезы необходимо вкручивать с расстоянием через волну;

остальные места кровельных листов оснащаются саморезами на минимальном расстоянии от ступеньки, что позволяет сделать саморезы менее заметными;

для максимально плотного прилегания кровельных листов к обрешётке, центральную часть крепежей необходимо смещать на пять сантиметров в месте образования нахлеста. На верхних кровельных листах такое правило действует рядом с нахлестом, а на нижнем – чуть дальше нахлеста.

Технология и порядок установки узлов кровли

Особенно часто в современных кровельных работах используется установка карнизного узла с выступом листа на пять сантиметров. Такой способ позволяет дождевой воде попадать напрямую в жёлоб, а элементы выполненные из дерева оказываются защищёнными от брызг воды. Согласно типовой инструкции саморезы вкручиваются через волну с отступом в семь сантиметров от штамповочной линии.

Допускается установка этого узла посредством размещения штатного реза металлочерепицы сверху карнизной доски, что удобно при выполнении кровельных работ в условиях ступенчатых карнизов или нарушений кровельной геометрии на данном участке крыши.

Крепление коньковой планки осуществляется посредством саморезов в самых верхних точках металлочерепичных листов. Шаг между крепежами не должен превышать 80 сантиметров. Все места крепления следует располагать с одинаковым промежутком в обрешётке, что позволит не допустить деформацию коньковой планки при затягивании саморезов.

При креплении торцевой части скатов следует смонтировать крепежи на каждой волне кровельного материала в местах штатных точек. Для крепления торцевой планки высшие точки каждого листа металлочерепицы фиксируются через волну с шагом между креплениями не более 80 сантиметров.

Далее узнаете подробнее:

Подробнее как правильно вкручивать саморезы самостоятельно смотрите в видео.

Необходимость дополнительного крепления саморезами

Основная задача использования дополнительных крепежей заключается в обеспечении противодействия значительным ветровым нагрузкам, что всегда требует обеспечения креплений повышенной надёжности на самых значительных участках.

Крепление дополнительных саморезов для закрепления металлочерепичных листов между собой:

саморезами по волнам;
саморезами по рядам.

Крепление металлочерепичных листов саморезами к обрешётке:

по карнизной линии;
по коньковой линии;
по торцевой линии посредством саморезов производится фиксация кровельных листов на досках.

Особенности монтажа со скрытым креплением

Самым популярным способом крепежа металлочерепицы является скрытое крепление, которое подразумевает использование саморезов с пресс-шайбой. Вследствие того, что крепеж не будет заметен со стороны, допускается использование неокрашенных оцинкованных саморезов.

Главное отличие такого монтажа со скрытым креплением заключается в том, что нет необходимости обустраивать сквозные отверстия в листах кровельного материала. Весь процесс вкручивания крепежа производится в специальные пазы. Для соединения отдельных кровельных листов между собой служат специальные зацепы, крепящиеся на монтажные выступы.

Особенности фиксации листов скрытым способом

В результате такого крепления саморезы бывают скрыты под последующим металлочерепичным листом. Особенностью металлочерепичного покрытия, выполненного с применением скрытого крепления является возможность получить кровельное покрытие, отличающееся высокой степенью прочности и герметичности.

Подводим итоги

если монтажные работы начаты с левой части конструкции, то все кровельные листы после закрепления следует заводить под крайнюю волну предыдущего кровельного листа;

после закрепления посредством самореза стартового листа около конька, следующий лист укладывается для получения в нижней части идеально ровной линии. Фиксация получившегося нахлеста производится посредством одного самореза по волновому гребню;

для крепления металлочерепичных листов на уровне внутренних стыков следует применять стандартные планки для разжелобки. Необходимо контролировать размер нахлеста, которы не должен превышать пятнадцать сантиметров;

чтобы выполнить правильное крепление следует ввинчивать короткие саморезы в нижний сегмент волны;

ввинчивание кровельных саморезов в верхний волновой сегмент способствует недостаточно плотному прилеганию шайбы к металлу и снижению герметичности кровельного покрытия.

netosadkam.ru

как закрепить без армопояса, как крепить на газобетон, установка мауэрлатного бруса крыши на стене

Содержание:

При обустройстве крыши с одним или более скатов, возникает необходимость установки стропильной системы. Однако укладывать стропила прямо на стены нельзя – для этих целей используют мауэрлат, который перераспределяет нагрузку. Если стены здания возведены из такого пористого материала как газобетон, уложить армирующий пояс под мауэрлат не всегда возможно. В настоящей статье мы расскажем о том, как закрепить мауэрлат к газобетону без армопояса с использованием различных методов, подробно опишем технологию и тонкости данного процесса.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

проволока из стали;
анкерные болты;
химические анкеры;
шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Фиксация мауэрлата с применением проволоки

Перед тем как закрепить мауэрлат к газобетону с помощью стальной проволоки, ее нужно предварительно зафиксировать в толще стены. Сделать это следует во время укладки последних рядов газовых блоков – проволоку располагают под ними.

Техника выполнения монтажа таким способом выглядит так:

За пару рядов до окончания кладки между блоками помещают скрученную из нескольких более тонких проволоку, сечением в 6 мм.
В толще кладки в данном случае будет размещен центральный отрезок проволоки, а концы будут свисать с обеих сторон от кладки. Длину концов делают такой, чтобы их хватило на свободную обкрутку вокруг бруса.
Отрезков проволоки должно быть столько, чтобы хватило для обвязки всех стропильных ног.

Как закрепить шпильками

Целесообразным будет крепление мауэрлата к газобетону без армопояса на шпильках лишь в тех случаях, когда для перекрытия планируется использование легких кровельных материалов в домах небольшой площади. Следовательно, ожидаемая нагрузка на стены будет невелика.

К тому же, в данной ситуации собственно мауэрлатный брус будет служить армопоясом. Хотя существуют противоречивые мнения относительно данного типа установки мауэрлата на газобетон, все-таки практика показывает, что он вполне имеет право на жизнь. Такая методика обеспечивает достаточный уровень надежности и устойчивости кровельных конструкций.

Для работы понадобятся такие комплектующие:

металлические шпильки СРТ-12, которые еще называют «ласточкин хвост»;
брус из дерева сечением 20×30 см – хотя, толщина зависит от размеров возведенной стены здания.

Последовательность работ по укладке мауэрлата на газобетон без армопояса выглядит так:

По всей протяженности несущей стены в ее верхней части высверливают выемки на расстоянии 100-150 см.
В готовые отверстия помещают шпильки и закрепляют их безусадочным раствором или цементным молочком.
На стену из блоков настилают гидроизоляцию из двойного слоя рубероида. В местах расположения шпилек в материале прокалывают дырки, чтобы он плотно охватил поверхность металла. Этот этап позволяет защитить древесину от гниения из-за влаги.
Далее в мауэрлате высверливают углубления по диаметру шпилек с шагом, совпадающим с их расположением.
Теперь мауэрлатный брус надевают на шпильки и фиксируют гайками с шайбами.
После установки брусьев, стыкуемые торцевые части стягивают металлическими скобами.
Далее выполняется монтаж непосредственно стропильных ног.

Несколько иначе будет выглядеть процесс крепления крыши к газобетону, если шпильки будут вмонтированы в армирующий пояс.

Последовательность действий такова:

Перед заливкой цементной смеси в опалубку, под армопояс устанавливают шпильки с шагом до 1 м.
Фиксируют их к каркасу вязальной проволокой или пластиковыми стяжками.
Выравнивают расположение шпилек по всем осям.
Опалубку с армированием и шпильками заливают цементным составом.
После полного застывания армирующего пояса на выступающие шпильки надевают брус мауэрлата и затягивают его гайками.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
Из ямки удаляют пыль и мусор, например, пылесосом.
В отверстие заливают клеевой состав.
Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

Крепление не утрачивает прочности в течение более 50 лет.
Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
Химический анкер отличается хорошей химической устойчивостью.
Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
Химический состав анкера идеально сочетается с пористой структурой газоблоков.
Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

внутреннего стального стержня с нанесенной резьбой;
внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

По последнему ряду блоков вдоль стен раскладывают брусья.
По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов. Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.
