принцип и схема работы, разновидности

Содержание статьи:

Выключатель проходной одноклавишный представляет собой особую разновидность бытовых коммутирующих приборов, потребность в которых возникает в особых случаях. Их установка целесообразна в проходных помещениях, в которых включать освещение необходимо со стороны входа, а выключать – при выходе. Для этого в комплект выключателя входят два электрически связанных между собой прибора, устанавливаемых в соответствующих местах.

Примеры применения

Проходной одноклавишный выключатель предназначен для управления освещением из двух-трех мест

Возможности таких переключателей позволяют избежать многих неудобств, с которыми приходится сталкиваться в повседневной жизни. Пример применения – случай, когда пользователю требуется пересечь длинный коридор, и сделать это желательно не в темноте, а при полном освещении. При выходе применяется второй клавишный прибор, посредством которого свет можно погасить.

Причем направление перемещения по такому объекту значения не имеет.

Система построена так, что после прохождения коридора выключатель готов к новому срабатыванию, но уже при входе с другой стороны.

Другие места, где часто устанавливается спаренный переключающий прибор – вход в спальню и зона в районе расположения кровати. В данной ситуации можно будет войти в освещенную комнату, а затем выключать свет, приготовившись ко сну.

Особенности и принцип действия

Чтобы понять отличие типового проходного выключателя от обычного коммутационного прибора, потребуется разобраться со способами их подключения. Простое изделие включается в разрыв фазного провода, проложенного к люстре, и имеет всего два контакта. Переключатель одноклавишный проходной располагает тремя рабочими клеммами, позволяющими коммутировать две параллельно проложенных линии. Посредством третьего, дополнительного контакта осуществляется размыкание одной цепи и замыкание другой.

Такие выключатели должны устанавливаться только попарно, что обеспечивает очередность коммутации осветительной линии с двух удаленных на значительные расстояния точек.

Сходство с обычными приборами ограничено тем, что они также включаются в разрыв фазного провода.

Принцип работы проходного выключателя основан на коммутации одной и той же линии за счет поочередной подачи напряжения на лампочку сразу с двух сторон. Такая возможность реализуется за счет особой схемы включения, согласно которой к осветительному прибору подводится два провода (на каждый из них поочередно подается напряжение 220 Вольт).

При разводке таких цепей жилы различают по маркировке изоляции, одна их которых имеет серый, а вторая – белый цвет.

Чтобы один их двух проходных одноклавишных переключателей сработал, клавиша второго должна находиться во включенном (верхнем) положении. Только в этом случае цепь подачи фазного напряжения со стороны второго прибора окажется замкнутой, и принцип работы выключателей света будет выполняться.

Типы проходных выключателей

Виды проходных выключателей

По количеству переключающих контактов различают следующие виды проходных выключателей:

одноклавишные;
двухклавишные;
трехклавишные.

Количество клавиш может много значить для функциональности каждого из перечисленных приборов, поскольку они позволяют коммутировать осветители из трех точек помещения и более.

При необходимости управления из 3-х и более мест самый оптимальный вариант – двухклавишный прибор с перекрестным управлением.

При сравнении многоклавишных выключателей с их одноклавишными аналогами важно понимать, чем одно из них может отличаться от другого. В основном отличие касается функциональности устанавливаемых в помещении устройств. Если во втором случае коммутируется только одна группа (осветитель включается и выключается), то в цепи с двухклавишным переключателем таких групп будет две. В соответствие со схемой их подсоединения можно включать первый из двух осветителей, одновременно выключая второй или наоборот.

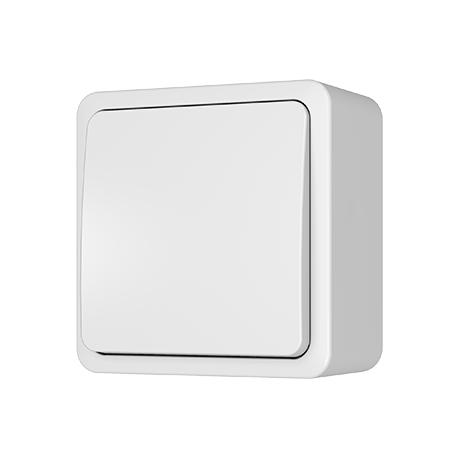

По своей конструкции такие коммутаторы могут иметь открытое (наружное) исполнение или устанавливаться в заранее подготовленные в стене ниши. По способу управления переключатель может быть сенсорным или с ПДУ, то есть срабатывать от прикосновения или на удалении (дистанционно). Выбор конкретного типа прибора определяется предпочтениями пользователя, а также его финансовыми возможностями.

Коммутация из трех точек

Чтобы иметь возможность включать свет из 3-х точек, необходимо описанную ранее схему для спаренного одноклавишного прибора дополнить еще одним – перекрестным двухклавишным элементом. Этот переключатель может располагаться в произвольной точке комнаты, устроенной между двумя уже смонтированными изделиями.

Он состоит из двух уже рассмотренных ранее выключателей, размещенных в одном цельном корпусе. В нем на обычный перекидной механизм, состоящий из двух частей, установлена общая клавиша, что позволяет коммутировать отходящие от него линии синхронно. Чтобы получить тройной двухклавишный выключатель, потребуется доработать обычный перекрестный прибор, установив на него перемычки.

Многоточечная схема подключения организуется таким образом, чтобы «земляной» провод заводился параллельно на две осветительные группы, а фазовый (в красной изоляции) поступал на каждую из входных клемм первого переключателя. Независимо от положения клавиш напряжение будет поступать только по четные входные клеммы (по белому и серому проводам), и только после этого через установленную ранее перемычку оно попадает на вход второго проходного выключателя.

От положения клавиш зависит направление подачи фазного потенциала на осветительные приборы. Если одна из групп осветителей включена, достаточно отключить любой из приборов, чтобы обесточить ее. Тот же процесс происходит и при включении, только в этом случае изменение положения любой клавиши влечет за собой восстановление цепи питания.

Выбор варианта исполнения

При выборе подходящего вида проходного одноклавишного выключателя учитываются следующие моменты:

в первую очередь потребуется определиться с маркой приобретаемого устройства, которая выбирается исходя из личных предпочтений;
подбирается число переключающих клавиш, что зависит от требуемого количества точек, из которых должны управляться осветители;
определяется способ монтажа приобретаемого прибора (в открытом или в закрытом исполнении).

Проходной клавишный выключатель в соответствии со своим функциональным назначением позволяет управлять осветителями из двух или трех удаленных точек, облегчая порядок обращения с ними.

Схема подключения проходного выключателя с 2х мест

При организации освещения может возникнуть необходимость управления источником света с двух отдаленных друг от друга мест — для этого применяется одноклавишный или двухклавишный проходной выключатель. Конструктивно от обычного устройство отличается только лишь наличием дополнительного контакта и схемой подключения, а внешний вид, способы монтажа и крепления абсолютно идентичны.

Применяется, когда, например, существует длинный коридор и необходимо при входе в помещение включить освещение, а затем, преодолев его, выключить свет в другом конце. Аналогично эту же процедуру можно выполнить и в обратном направлении. Проходной выключатель работает только в паре с подобным ему устройством, в отличие от обычного. В качестве управляемого прибора может быть не только светильник, но и другой, в зависимости от условий установки и нужд, электроприбор, но чаще всего все-таки это коммутация цепей освещения.

к содержанию ↑

Каков принцип работы проходного выключателя

Принцип работы коммутационного устройства заключается в переключении цепей, поэтому его логичнее называть проходным переключателем, нежели выключателем. При нажатии на клавишу подвижный контакт перекидывается с одной клеммы на другую, тем самым замыкая или размыкая электрическую цепь. В связи с этим у переключателя нет четкого положения «Включено» или «Отключено» в одном направлении. На самом корпусе наносятся только стрелочки, указывающие направление положения.

Подключение двух выключателей к одной цепи абсолютно оправданно и необходимо, так как главная задача — управление освещением с двух различных удаленных мест.

к содержанию ↑

Схемы подключения различных видов проходных переключателей

Существует несколько видов таких устройств для раздельного включения одной или нескольких групп светильников.

Главный критерий при выборе нужного выключателя — количество клавиш, которое должно полностью соответствовать числу групп включаемых источников искусственного света.

С развитием технологий появляются на рынке и другие типы таких переключателей, различающихся по типу управления:

клавишные;
сенсорные;

с пультом дистанционного управления.

Принцип их действия и область применения остаются неизменными.

к содержанию ↑

Схема подключения одноклавишного выключателя

Перед тем как приступить непосредственно к монтажу, нужно ознакомиться со схемой подключения и маркировкой выводов.

Чаще всего входная фазная клемма будет подписана буквой «L», а другие два выходных контакта переключателя — цифрами «1» и «2».

В одном из положений контакты замыкают цепь, и через источник света проходит ток, который заставляет его излучать световой поток. Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Если другой человек захочет пройти по тому же освещенному коридору и нажмет на первый, вновь схема перейдет в замкнутую цепь и тем самым включит светильник.

Теперь, разобравшись, как работает схема, можно перейти непосредственно и к самому монтажу. Для этого будет проще воспользоваться так называемой монтажной схемой.

В качестве элемента освещения может служить не только одна лампа или один светильник, а и целая группа источников света, главное — учесть, что рабочий ток не должен превышать величину, указанную на самом выключателе. Общий ток нескольких параллельно подключенных светильников будет равен общей мощности, поделенной на напряжение сети.

Сама процедура монтажа и подключения проходного переключателя почти не отличается от установки обычного, разница только лишь в количестве клемм. В связи с этим к устройству нужно будет проложить не двухжильный, а трехжильный кабель.

Все соединения проводов нужно выполнять в распределительной коробке, что облегчит в дальнейшем поиск неисправности, так как при прокладке провода в стене, то есть скрытым монтажом, проблематичнее будет вынимать его из оштукатуренной стены.

Задача состоит во включении светильника или группы, состоящей из нескольких ламп, с двух мест. Использоваться будет два проходных одноклавишных переключателя. Для последующей безопасной замены вышедших со строя ламп без отключения вводного автомата нужно, чтобы фазный провод подключался непосредственно к входной клемме первого переключателя. Найти его можно с помощью указательной отвертки или специального пробника, который выглядит вот так:

Так называемые выходные клеммы через распределительную коробку соединяются друг с другом согласно схеме, а входной контакт второго выключателя идет на светильник. Нулевой провод сети подсоединяется ко второму выводу лампы или светильника. Осуществить управление из трех мест, задействовав еще один проходной переключатель, не получится — для этого используется перекрестный (перекидной) тип выключателей, устанавливаемый дополнительно.

Если проводка выполняется медным и алюминиевым проводами, соединять их обычной скруткой нельзя. Можно воспользоваться прибором, который разделяет эти два агрессивных по отношению друг к другу металла, соединив их с помощью обычного болтового соединения, где каждый из проводов будет отделен металлической шайбой. Конечно, такой элемент займет много места в распределительной коробке, поэтому рекомендуется по возможности всю проводку выполнять из одного металла, лучше — из меди. Тогда можно обойтись обычной скруткой.

Схема освещения с двумя выключателями с одной клавишей на каждом — самая распространенная для решения такого типа задачи.

к содержанию ↑

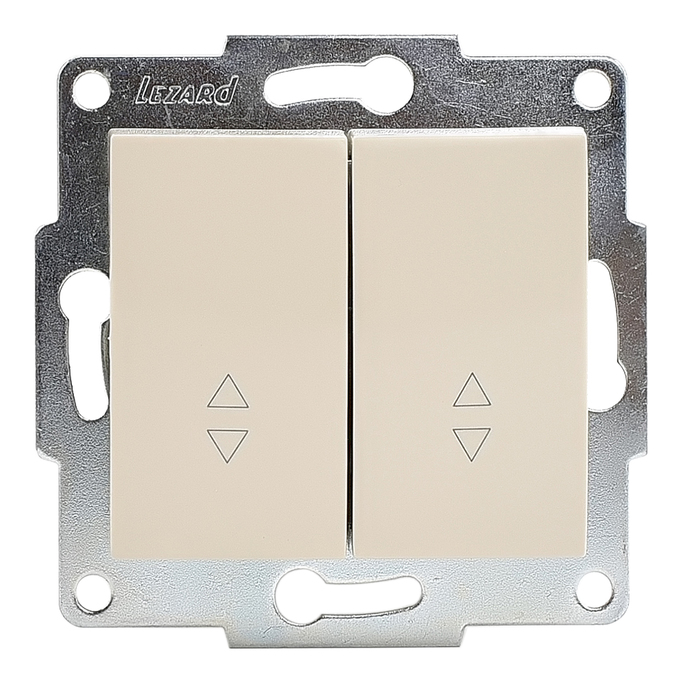

Нюансы схемы подключения двухклавишных проходных выключателей

Конструктивно двухклавишный переключатель отличается не только наличием двух клавиш управления, но и двумя входными и четырьмя выходными клеммами. Принцип работы их идентичен с одноклавишным прибором, вот только при нажатии можно замыкать или размыкать цепи отдельных светильников, отличающихся по типу излучающего свет элемента и мощности. Рабочее напряжение питания источников света должно быть одинаковое.

По большому счету, это два одноклавишных проходных переключателя, собранных в одном корпуса.

Монтажная схема выглядит вот так. Видно, что между выходами одинаковых двухклавишных выключателей существуют перемычки, поэтому для их соединения понадобится уже четырехжильный провод.

Если они находятся друг от друга на большом расстоянии, придется существенно повышать стоимость монтажа системы, но в некоторых случаях, когда нужно управлять двумя светильниками, эти затраты абсолютно оправданы. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение. Это можно сделать с помощью обычного маркера или просто купить кабель, провода в котором с разноцветной маркировкой.

Заземляющий провод — надежная защита человека от поражения электрическим током в случае пробоя изоляции на корпусе, поэтому если система питания не оборудована защитным отключением (УЗО), рекомендуется обязательное его использование.

к содержанию ↑

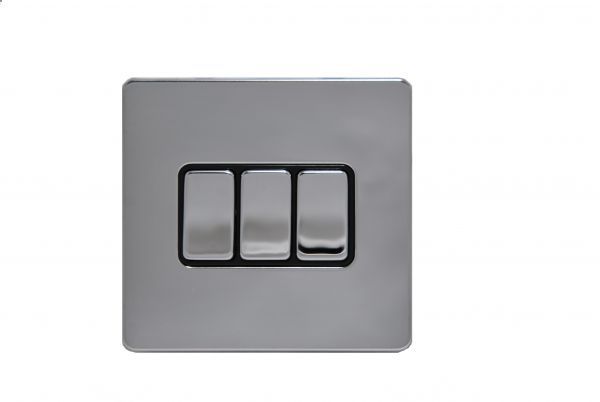

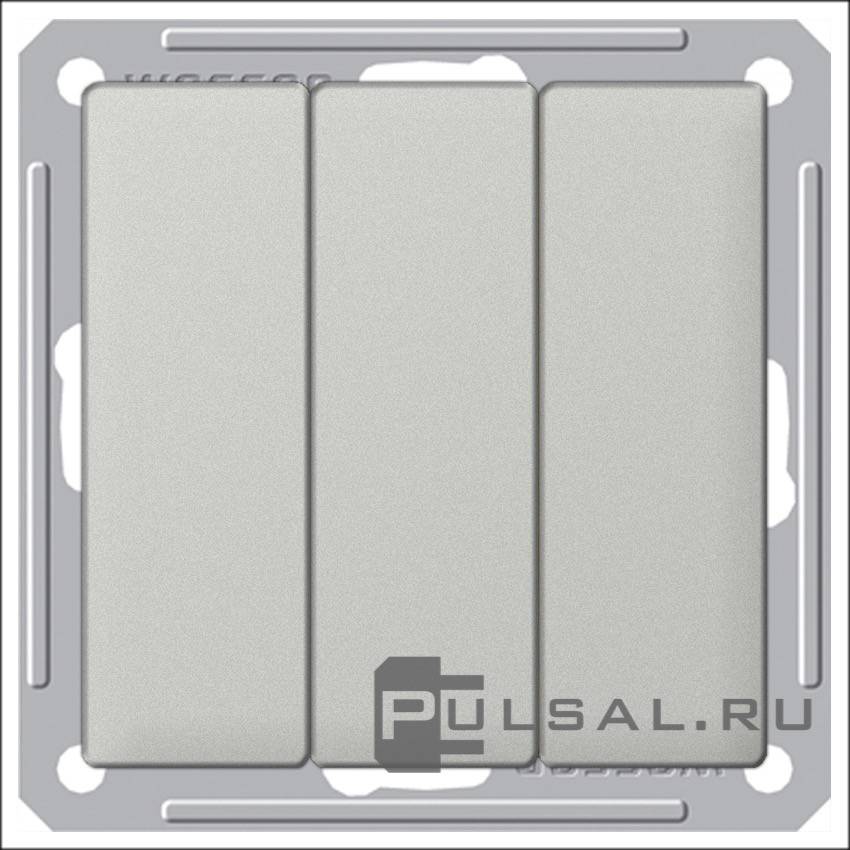

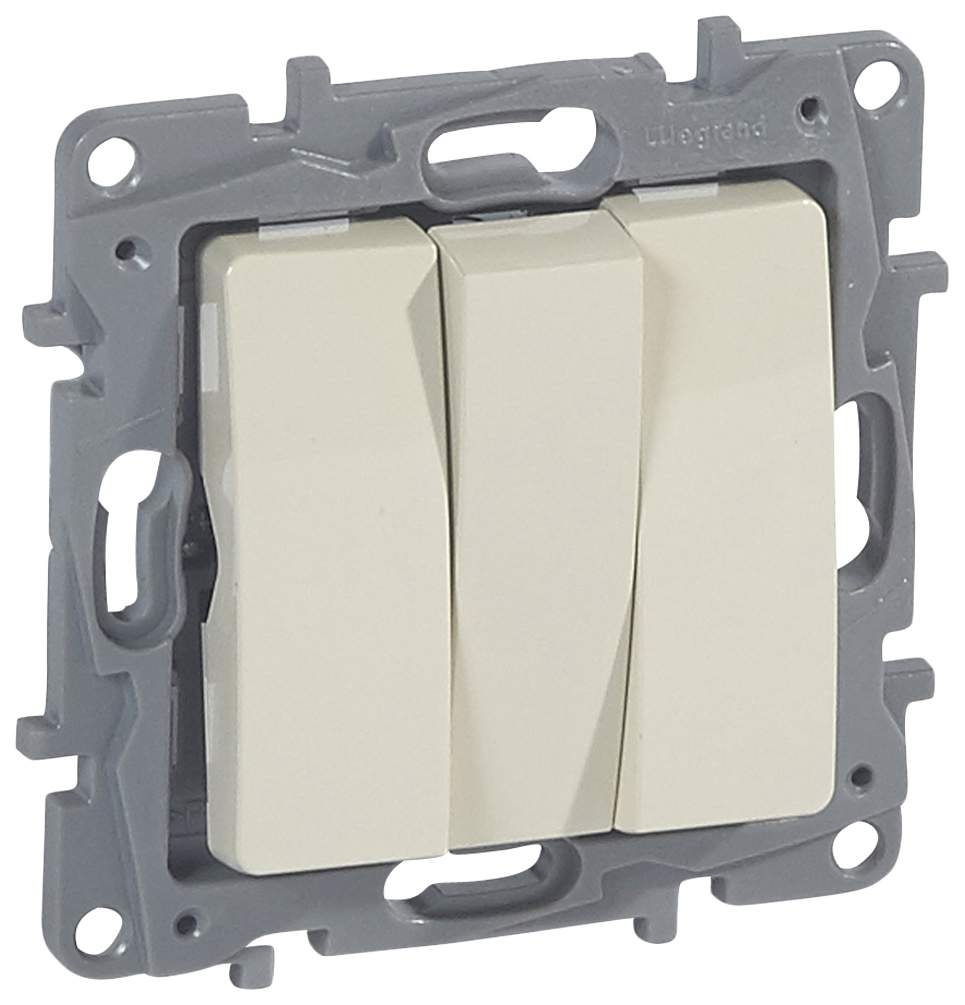

Установка и схема подключения трехклавишного проходного выключателя

Чтобы управлять тремя отдельными светильниками с двух мест, применяется трехклавишный выключатель. Сечение провода каждой из включаемых групп ламп может быть разное, зависит от их мощности. Используются такие переключатели редко, так как нечасто возникает необходимость именно коммутации трех независимых светильников при прохождении темных участков.

Схема подключения аналогична двухклавишному, но здесь присутствует дополнительно еще три контакта, один из которых — вход, а два — выходы фазного провода. Нулевой подсоединяется непосредственно к устройству, излучающему световой поток. Данный переключатель состоит из трех одноклавишных, но только собран в одном компактном корпусе. Для монтажа обязательна маркировка концов проводов, так как их нельзя перепутать.

к содержанию ↑

Практические примеры использования проходных переключателей

Схема проходного выключателя с двух мест может применяться, например, для решения следующих задач:

в длинных коридорах с двумя выходами;
на лестничных площадках;
для организации наружного освещения между двумя расположенными на расстоянии друг от друга зданиями;
у изголовья кровати для управления потолочным освещением, не вставая с постели.

Во всех этих случаях использование проходных переключателей с одной или несколькими клавишами поможет уменьшить расходы на электроэнергию. Количество цепей, а значит, и источников света, зависит от количества клавиш на устройстве.

Для выполнения работ нет необходимости знать особые электротехнические правила и основы электротехники, главное — понимать, где в системе питания фаза, а где — ноль. Подключение проходного выключателя и схема управления освещением с двух мест простые, но нужно четко следовать инструкциям. Для безопасности все работы проводятся только при отключенном питании.

Схема подключения проходного выключателя с 2х мест

О проходных выключателях: особенности квартирного проходного выключателя

Такие переключатели делают управление освещением и электроприборами удобнее, так как оно осуществляется из двух мест. Рассмотрим, как подключить проходной выключатель вместо старой схемы и его преимущества.

Внешний вид переключателей

Применение таких выключателей позволит управлять освещением и другими электроприборами, включать или выключать их из 2 или 3 мест. Например, в гостиной комнате 2-мя выключателями можно включать люстру с разных мест. Этот метод можно использовать и для других осветительных приборов. Выключатель располагается в любом подходящем месте. Места расположения в квартире выключателей определяются по желанию хозяина помещения, ограничений в количестве нет. Использование переключающих устройств не только добавит удобство в управлении, но и увеличит расключения в распределительной коробке. Внешний вид таких выключателей показан на рис. выше.

Устройство и разновидности

По внешнему виду конструкции они такие же, как обычные, разнообразие возможно только по дизайну. По внешнему виду разница только в маркировке (рис. выше): на проходных изображено 2 треугольника, расположены они вертикально, а на промежуточном – горизонтально.

По принципу работы проходной похож на обычный. Разница только в конструкции контактной группы. У простых переключателей группа электроконтактов работает только на замыкание или размыкание цепи. Принцип работы проходного выключателя ничем не отличается от обычного. Разнятся они только в переключении входной цепи, то есть один вход на 2 выхода (направления).

Рассмотрим, как работает проходной выключатель. Например, перекрёстный выключатель имеет 2 группы клемм. Переключение происходит одновременно (синхронно). Таким образом, получается два входа на две выходные линии управления. Такая комбинация расширяет возможности управления нагрузками. Промышленность выпускает разнообразные переходные выключатели и продолжает работать над расширением ассортимента. Приобрести их можно от производителей:

Legrand Celiane – Франция;
Schneider Electric – Франция/Россия;
Merten – Германия;
Werkel – Швейцария;
CHINT – Китай;
Viko – Турция;
Livolo.

По назначению эти выключатели выпускаются следующих видов:

Одноклавишый – 1 вход и 2 выхода,
Двухклавишный – 2 группы: 1 вход и 2 выхода,
Переключающие – 2 входа и 2 выхода,
Переключающий с сенсорным управлением (клавиши отсутствуют).

По типу исполнения они выпускаются для внутренней и наружной электропроводки. Современная технология позволяет создавать выключатели с электронным управлением. Широко используются для включения и регулировки пульты управления. Начинает применяться сенсорное (электронное) управление. Выключатели фирмы Livolo выполняют ту же функцию, что и механические выключатели. Хотя, по сравнению с механическими, они современнее. Конструкция удобная для монтажа, в основном для внутренней установки. На передней стороне сенсорная панель похожа на панель телефона. Есть подсветка: включено – красный, выключено – синий. Кружечками обозначены места касания, соединяемые между собой 3 проводами: 1й вход – фаза, 2й – выход на следующий и третий Сом провод для синхронизации (управления) между выключателями.

Схемы подключения

К ним больше подходит название проходной переключатель, так как они переключают входную электроцепь. Переключающий выключатель иногда называют выключателем перекидным из-за реверсивного принципа работы. По конструкции они такие же. С такими переключателями можно сэкономить на оплате за электроэнергию, так как сокращается время работы потребителей электроэнергии.

По месту расположения его часто называют промежуточным или выключатель маршевый, например, на лестничной площадке или в длинном коридоре. Назначение и принцип работы выключателя при этом не меняются.

Начинать изменения в электропроводке нужно с составления электромонтажной схемы помещения. На схеме указать, сколько и где будут располагаться: выключатели, лампочки, люстры, бра, розетки, прожекторы. При этом учитывать свои пожелания и финансовые возможности, подсчитать количество и тип изделий. Чаще используется управление с помощью проходных выключателей с двух или трёх мест, можно и с большего количества, по необходимости. Схема подключения проходного выключателя с 3х мест на одну нагрузку изображена на рис. ниже.

Управление нагрузкой с 3х мест

Здесь все 3 переключателя равноправно включают или выключают лампу. Чем больше будет промежуточных, тем больше точек управления для любой нагрузки.

Если убрать промежуточный проходной выключатель, то получится управление с 2 разных мест, а если поменять на двойной, то проходной выключатель для бра может использоваться и для включения (выключения) второго освещения. Схема подключения двухклавишного проходного выключателя на 2 направления изображена на рис. ниже.

Схема включения нагрузок с 2-х мест

Таким образом, при подключении проходного выключателя или переключателя в разных вариантах, комбинируя количество переключателей, можно установить удобные места для управления имеющимися нагрузками. Для управления 3 приборами понадобится простой 3 клавишный. В свободной продаже таких нет, значит, их можно заменить простыми. Это позволит теми же выключателями управлять любой нагрузкой. Схема подключения тройного выключателя обычная. Трёхклавишный – включается в цепь после проходных и переключает напряжение на любую выбранную из 3 нагрузок. Если позволяет нагрузочная способность выключателей, то нагрузки можно включать в параллельном варианте.

Применение выключателей с электронным управлением не изменяет принцип управления. Люстры с пультом управления не требуют наличия выключателей. Они сами себя включают и выключают с пульта управления.

Проходной своими руками

Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой. Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы. Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

Расположение клемм выключателя после переделки

Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.
Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.
Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.
Видео
зачем нужен, виды, конструкция, подключение :: SYL. ru
Основным устройством, с помощью которого можно управлять освещением помещения, является выключатель. Сегодня современный рынок предоставляет огромный выбор таких устройств, имеющих различное конструктивное исполнение и внешний вид. И если еще несколько лет назад в обычных жилых квартирах редко можно было встретить трехклавишный выключатель, то сейчас он имеется практически во всех современных домах. Удобство такого устройства заключается в том, что с его помощью можно справляться из одной точки доступа с тремя осветительными приборами. Поскольку эти коммутационные аппараты весьма популярны, предлагаем подробнее рассмотреть, как подключить трехклавишный выключатель.
Где применяются?
Все чаще современные дизайнерские решения и ремонты предлагают разделять освещение на различные группы. Например, сложная конфигурация комнаты (наличие ниши, выступов, разделение шторами или перегородками). Сегодня нередко большие однокомнатные квартиры разделяют на зоны, делая из них студии. В этом случае трехклавишный выключатель подойдет как нельзя лучше. Специально продуманное и смонтированное зональное освещение позволяет выделить рабочую территорию, где установлен, например, диван, компьютерный стол, полки с книгами. Освещение здесь делают более ярким. Приглушённый свет подойдет более к спальной зоне. В гостиной зоне, где стоит журнальный столик, телевизор, кресла, освещение лучше делать комбинированным.

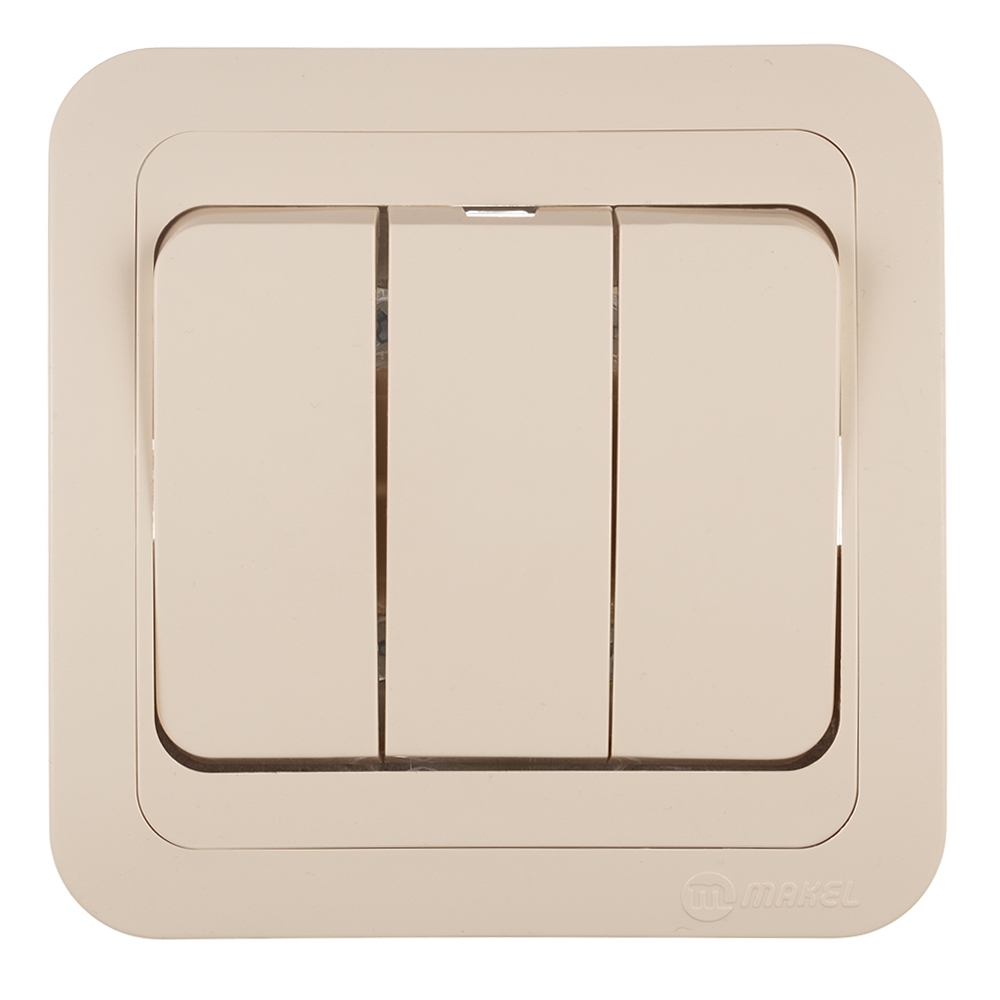

Когда еще применяется выключатель? трехклавишный?
Если необходимо управлять из одной точки освещением сразу трех помещений, расположенных близко друг к другу, к примеру, коридора, санузла и ванной комнаты.
При комбинированном освещении в комнате – центральном и точечном.
Когда большая комната освещается при помощи многорожковой люстры.
Если в комнате установлен многоуровневый потолок, выполненный из гипсокартонных листов.
Если освещение большого коридора подразделяется на три зоны.
Преимущества
Установка выключателя с тремя клавишами имеет следующие преимущества:
Внешне один трехклавишный выключатель выглядит эстетичнее и компактнее, чем три одинарных.
Подведение электрических проводов до места подключения менее затратное в плане денежных средств и труда.
Для установки монтажной коробки в стене нужно будет делать одну, а не три технологические ниши.
Не стоит сбрасывать со счетов и экономию электроэнергии. Например, если в люстре 3 или 4 лампочки, то при включении одноклавишного выключателя обеспечивается работа всех одновременно, при этом происходит максимальное потребление электроэнергии. Но подобная иллюминация нужна далеко не всегда, нередко приглушенного света вполне достаточно. Если установить для такой люстры бытовой выключатель с тремя клавишами, то при необходимости можно включить одну лампу или две, экономя при этом почти половину электроэнергии.
Виды
Не стоит спешить подключать выключатель с тремя клавишами, пока точно не определитесь с тем, какое именно устройство вы желаете иметь.
Существует нескольких видов таких коммутационных аппаратов:
Обычный.
Проходной трехклавишный выключатель. Его применяют на разных этажах или в длинных коридорах, когда при входе (на первом этаже или в начале коридора) освещение включается одним выключателем, а при выходе (на втором этаже или в конце коридора) выключается уже другим. Его достоинство в том, что не нужно идти в темноте и рукой елозить по стенке в поиске кнопки коммутационного аппарата.

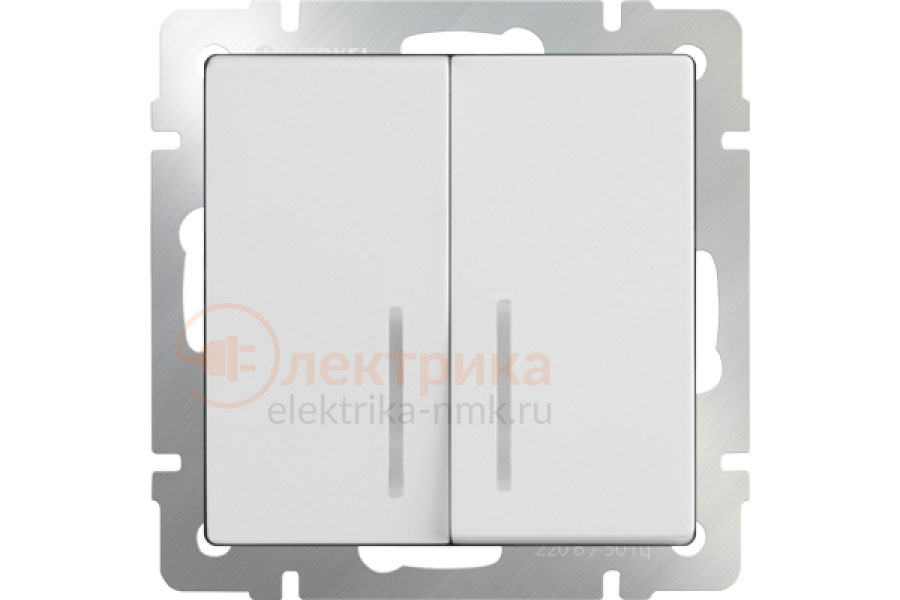

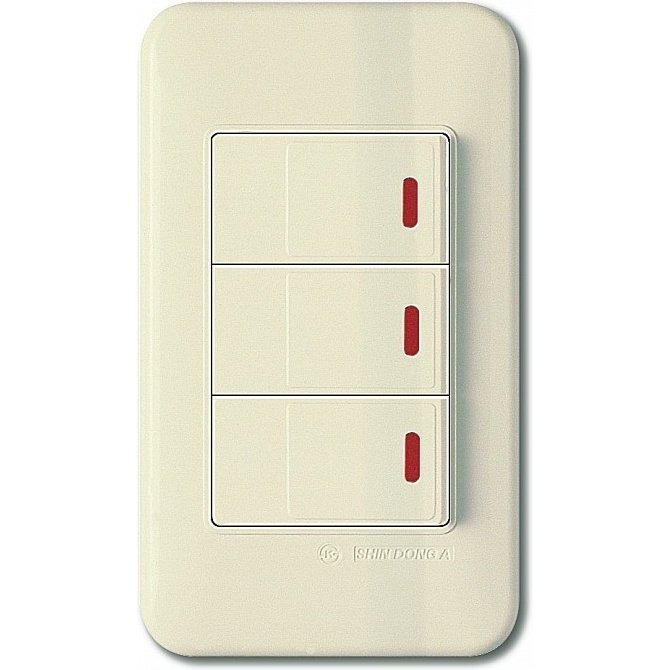

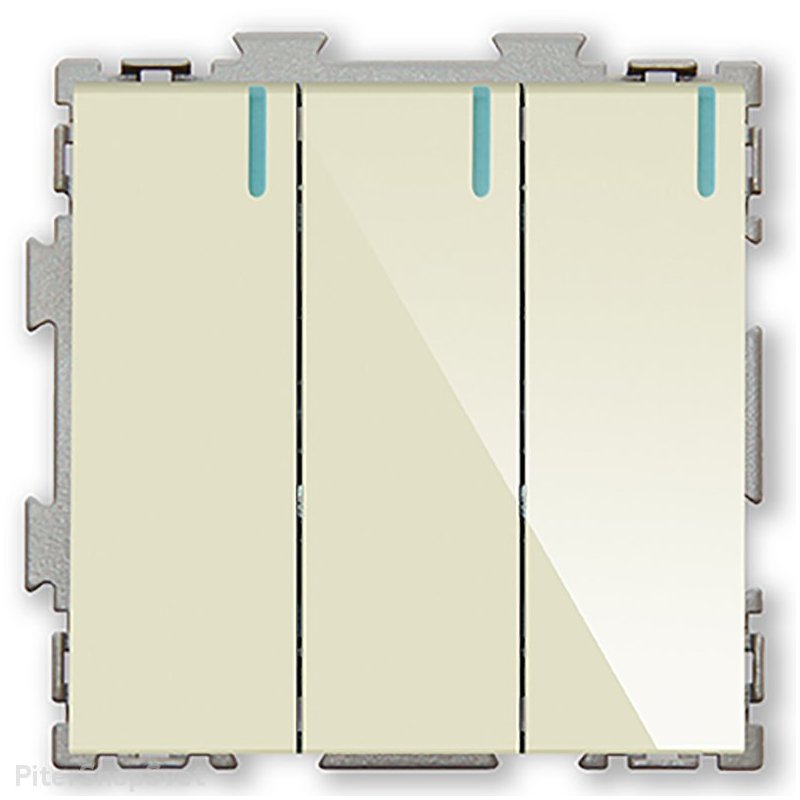

С индикацией. У таких световых маячков есть 2 варианта обозначения состояния выключателя. Одни светятся, когда выключено освещение и указывают местонахождение коммутационного аппарата. Другие маячки наоборот горят при включенном освещении, давая тем самым понять, где именно в этот момент включен свет.
Выключатель трехклавишный с розеткой. Они в основном используются в помещениях, где рядом расположена ванная комната, туалет и коридор.
Как выбрать?
Сегодня на рынке электротоваров имеется такой огромный ассортимент самых различных выключателей, что можно без труда найти подходящую модель и расцветку под любой интерьер или дизайнерское решение. Но внешний вид и оттенок, конечно же, не самые главные показатели, на которые необходимо обращать внимание при выборе такого устройства. Покупая выключатель с тремя клавишами, нужно проверить:
Наличие самозажимных клемм, которые удобнее в эксплуатации. Провод нужно только вставить в отверстие, и он сразу зафиксируется.
На внешней стороне изделия отсутствуют заусенцы, царапины, повреждения.
Все клеммы нормально работают. Они должны надежно фиксировать жилы провода.
Не заедают и четко работают при нажатии клавиши, хорошо слышен характерный щелчок.
На обратной стороне изделия должна быть схема подключения.
При выборе такого выключателя желательно избегать дешевых китайских товаров. Чтобы устройства прослужили долго, покупайте продукцию проверенных заводов-изготовителей и фирм.
Конструкция
В конструкции этих выключателей каких-либо особых отличий нет. Принцип их действия тот же, что и одно- или двухклавишных.
Основные элементы устройства:
— Рама и клавиши. Изготавливаются эти элементы из специального термостойкого пластика. При помощи клавиш прибор включается и отключается.
— Рабочий механизм (привод). Приводит клавиши в действие. Соединение рамы с рабочим механизмом происходит при помощи специальных защелок или винтов. В собранном виде конструкция устанавливается в монтажную коробку и специальными распорками в ней фиксируется.
Подключение трехклавишного выключателя
Для осуществления монтажа рассматриваемого аппарата нужно подготовить следующие инструменты.
плоскую и крестообразную отвертку;
отвертку с индикацией напряжения;
стриппер;
пассатижи;
изоленту или зажимы.
В распределительную коробку, установленную в комнате, идет от питающей сети двухжильный провод.
К устройству должно подходить 4 провода. Первый – это фаза из питающей сети (идет из распределительной коробки), другие три — от осветительных приборов.
Подключение трехклавишного выключателя (с розеткой и без нее) осуществляется следующим образом:
Перед тем как подключать устройство, важно обеспечить полное обесточивание квартиры. Это необходимое условие при выполнении любых связанных с электричеством работ.

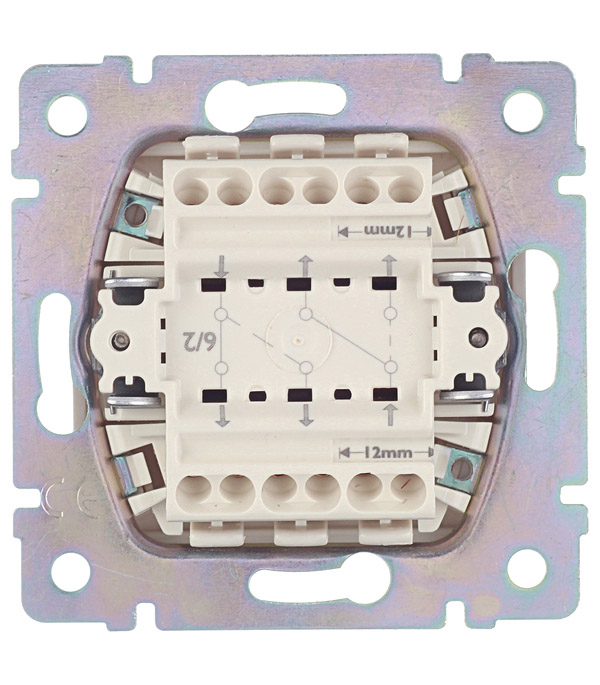

На обратной стороне любого выключателя имеется схема подключения, по которой подсоединяются фазные провода из питающей электросети и от осветительных приборов.
Далее устройство крепится в монтажной коробке при помощи зажимных винтов. Сверху закрепляются клавиши и рамка.
Теперь нужно подсоединенный включатель с тремя клавишами проверить. Включите электричество в квартире и поочередно нажимайте клавиши смонтированного аппарата, проверяя, загораются ли лампочки светильников.
классификация, как подключить, схема монтажа
Снижение расхода электроэнергии — ключевая задача для каждой семьи. Но непроизводительные потери остаются большими. Бесполезно горящие осветительные приборы в подъездах, длинных коридорах, комнатах негативно сказываются на бюджете владельцев квартир и частных домов.
Использование энергосберегающих приборов частично решает проблему. Однако есть другие эффективные ресурсы. Среди них выделяют проходные выключатели, которые именуются также элементами — дублёрами или перекидными аппаратами.
Назначение переключателя
Проходной аппарат — электротехнический прибор, служащий для управления энергетическими потребителями из разных мест. Электрические сети в этом случае сложнее традиционных, поскольку требуют установки нескольких коммутационных приборов. Компенсацией неудобств служит возможность регулировать источники освещения. Например, удобно включать или отключать лампочки на каждом этаже в подъезде многоэтажного здания.
В частных домах управлять дворовыми, коридорными и иными светильниками из спальной комнаты при отходе ко сну. Перекидной выключатель отличается от стандартного аналога увеличенным количеством контактных элементов и проводов. Принцип действия у обоих приборов идентичен. У обычного изделия 2 контакта. Включение цепи производится замыканием. При разъединении ток к источникам света не подаётся. Подключить аппарат к сети несложно. Для этого не требуется специальной квалификации исполнителя.
В проходных выключателях бывает от 3 и больше контактов. Классический вариант включает фазу и два вывода. Рабочие положения:
вводная фаза — выходной контакт 1;
вводная фаза — выходной контакт 2.
Промежуточные состояния отсутствуют. После переключения соединений устройство исполняет функции коммутатора. Чтобы правильно смонтировать аппарат требуются определённые знания и навыки.
Виды выключателей
Продуценты электротехнического оборудования выпускают разные модификации проходных аппаратов, которые классифицируются по количественному и управленческому признаку.
По количеству клавиш
Считается базовой для традиционных и проходных выключателей. В зависимости от числа и характера энергетических потребителей для управления в электрической сети используются одноклавишные, двухклавишные и трёхклавишные переключатели. Модели с четырьмя кнопочными элементами не выпускаются. Это связано с тем, что обычная схема аппарата нуждается во входном и двух выводных контактах. Для изделий из четырёх клавиш требуется 12 токопроводящих жил. В результате потребители столкнутся с запутанными схемами соединения, увеличенными размерами устройств, трудностями с расключением кабелей, монтажом и эксплуатацией переключателей.
Одноклавишный перекидной аппарат. Простое устройство, применяемое для регулирования одной или двух групп светильников. Не рассчитанно на большие токовые нагрузки. Поэтому отсутствует камера гашения дуги. Изделия изготавливаются с одним или двумя вводами. В последнем случае 4 контакта соединяются крестообразным способом. Поэтому устройства называются перекрёстными. Применяются для двух светильников, которые функционируют одновременно.
Двухклавишное изделие. Ввод осуществляется парой независимых друг от друга фазных жил. Соответственно соединение с другими выключателями производится четырьмя жилами. Устройства этого вида управляют двумя дифференцированными источниками света, связанными между собой параллельным соединением.
Преимущество этого варианта заключается в том, что потребители электрической энергии управляются независимо друг от друга. Один источник света может отключаться позже другого. В двухэтажных особняках нередко возникает потребность отключения яркой люстры в комнате, но сохранении приглушённого света над лестничным маршем или в детской комнате. В барачных домах, мини-гостиницах, придомовой территории, над входной дверью также часто применяется несильное освещение, управляемое из комнаты.
Двухклавишный дублирующий элемент мощнее одноклавишного. Фактически состоит из двух самостоятельных приборов. Поэтому вместо проводов в нём применяются кабели с цветными жилами. Это упрощает монтажные работы. Кабель обеспечивает достаточную защиту при использовании высокого тока, особенно при наружной прокладке. Схема контактного соединения сложна. Для удобства потребителей начертана на самом устройстве. Ошибка в соединении приведёт к короткому замыканию. Желательно перед началом эксплуатации «прозвонить» электрическую цепь с помощью тестера или авометра.

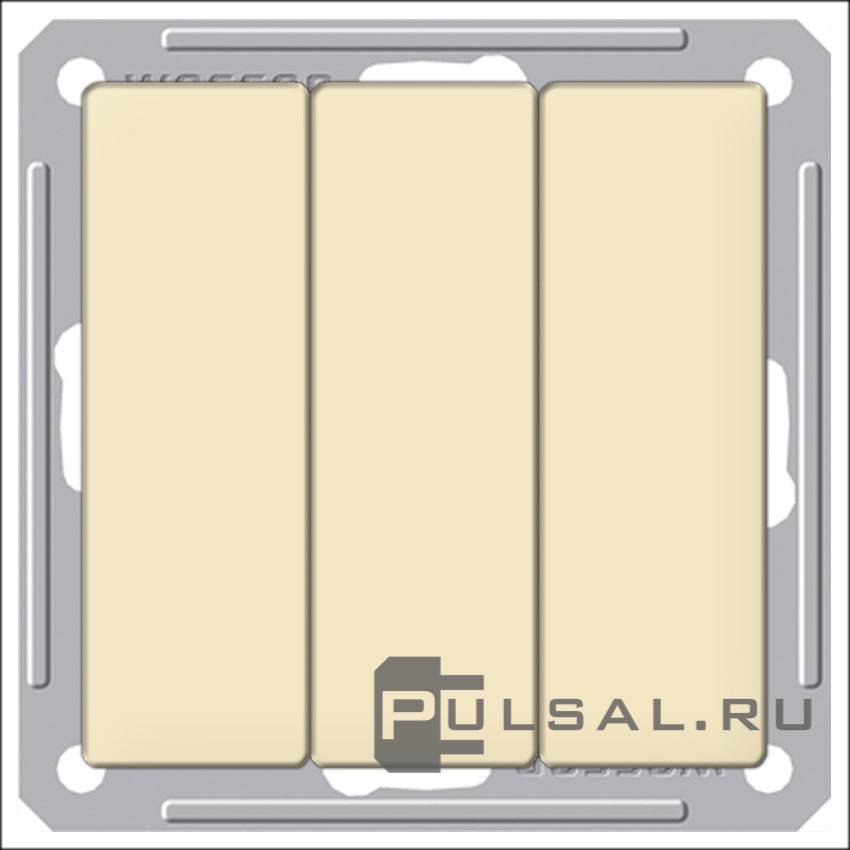

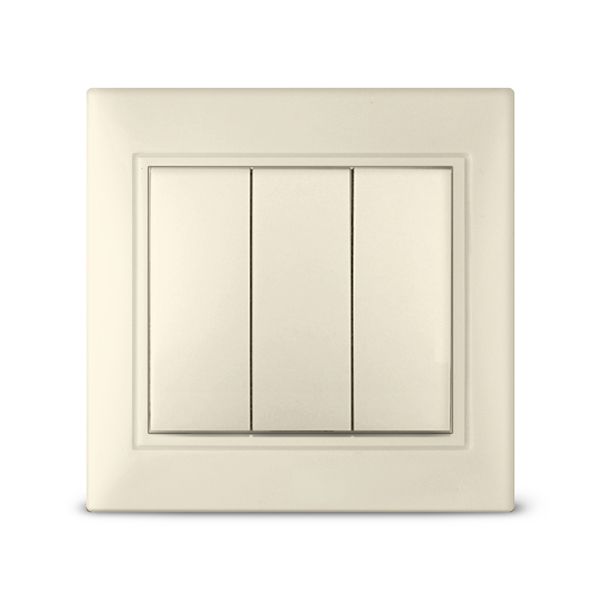

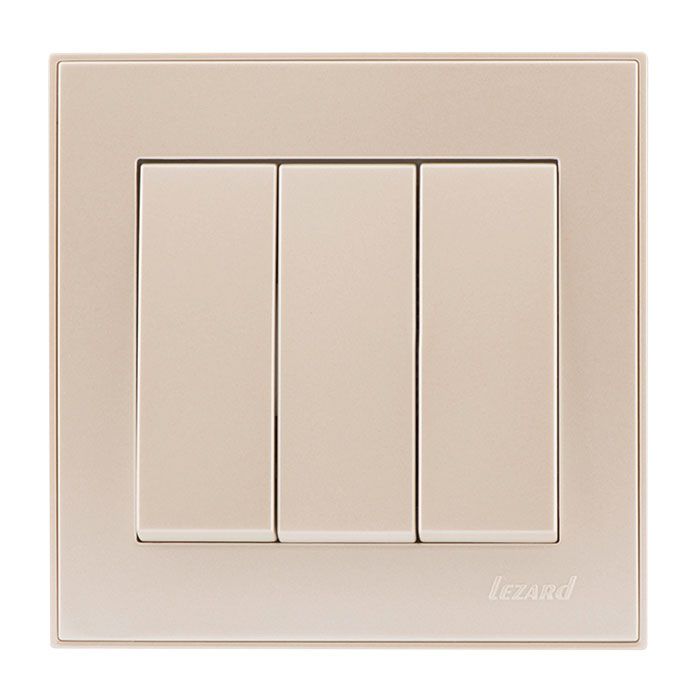

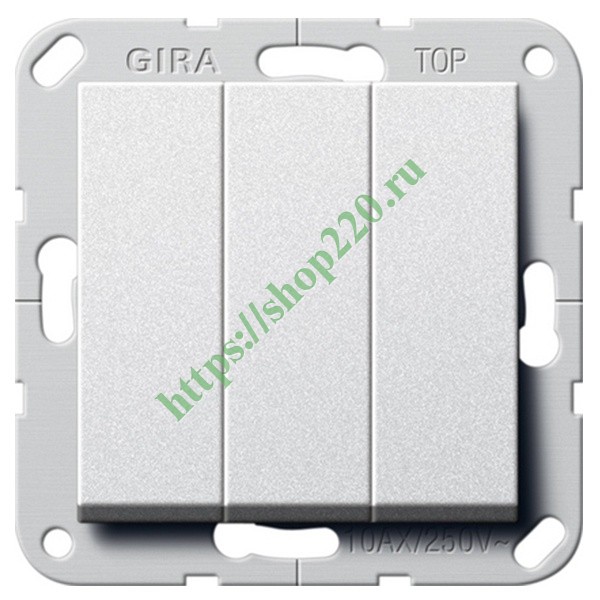

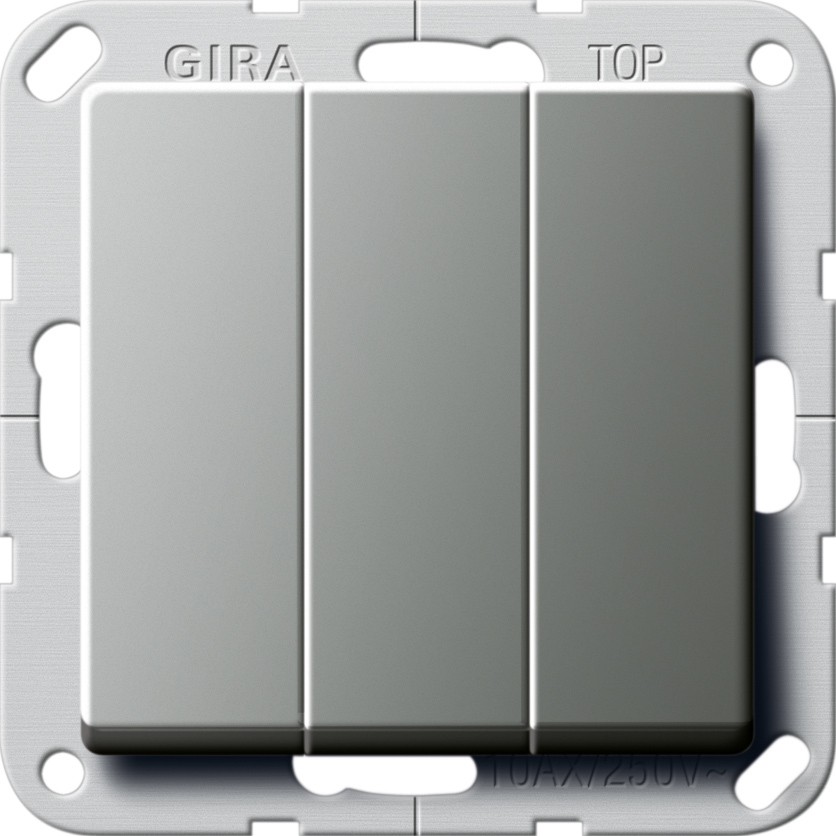

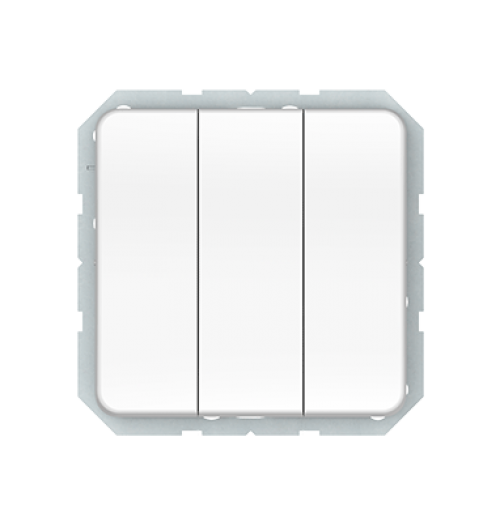

Трёхклавишный аппарат. По функциональности превосходит одноклавишные и двухклавишные переключатели. Тем не менее применяется редко. Причина заключается в трудности монтажа и ремонта. На выходе устройства подключаются 6 проводов, которые прокладываются к следующему изделию. Там они попарно крепятся к входным клеммам проходного выключателя. На выходе образуются 3 самостоятельных контура по воздействию на источники света.
По типу управления
Технический прогресс активно внедряется в электротехническую отрасль. Выпускаются новые приборы, которые совершенствуют процесс регулирования энергопотребителями.
По технологии изготовления переключатели подразделяются на механические, сенсорные, полупроводниковые с дистанционным управлением.
Механические коммутаторы — это традиционные клавишные устройства. Они по-прежнему доминируют на рынке. Потребителей привлекает простота изделий, удобство монтажа, доступная цена.
Сенсорные выключатели. Сложные и дорогостоящие электронные элементы. Принцип действия основан на использовании чувствительного датчика, реагирующего на воздействие извне. Это может быть движение, звук, лёгкое прикосновение. Датчик — сенсор подаёт сигнал на полупроводник (тиристор, транзистор повышенной мощности), который замыкает или размыкает электрическую цепь.
Полупроводниковые выключатели с дистанционной коммутацией. Разновидность сенсорных приборов. Воздействие на транзисторы осуществляется с помощью пульта управления. Главная особенность — возможность изменения силы тока и регулирования яркости светильника. Для этого используются специальные осветительные товары, а в сеть включается диммер — регулятор мощности.
Сенсорные проходные и перекрёстные выключатели функциональнее механических элементов. Направление их применения не в последнюю очередь связано с общей тенденцией цифровизации жилых помещений («умные дома»).
Схема подключения проходного выключателя с двух мест
При установке проходных выключателей обязательное условие — составление схемы электрической цепи, особенно при использовании скрытой проводки. В противном случае по прошествии времени возникнут трудности с поиском коммутационных линий. Подключение электрических потребителей осуществляется параллельным способом для защиты цепи при повреждении одного из них.
Схема подключения проходного выключателя с 2 мест — варианты:
Один осветительный прибор. Регулирование осуществляется двумя одноклавишными элементами. Подключение к фазе (входной контакт) производится в коммутационной коробке. Два выводных провода соединяются с идентичными жилами второго прибора. Общая входная фаза подводится к светильнику. Нулевая линия источника света напрямую связана с нулём от электрического щитка. Сечение проводов для маршевого изделия подбирается с учётом мощности освещения. Выбор производится по специальным таблицам.
Два электрических потребителя — два одноклавишных коммутатора. Схема немного отличается от управления одним светильником. Это подключение проходного выключателя по схеме с двух мест немного отличается от управления одним светильником. Применяются перекрёстные выключатели. От распределительной коробки к первому прибору подводятся два фазных провода. Четыре выводные линии состыковываются с аналогичными жилами второго прибора, которые затем попарно соединяются с потребителями электроэнергии. Оба светильника отключаются или включаются любым из устройств одновременно.
Две группы источников света — двухклавишные коммутирующие приборы. Каждый состоит из двух одинарных выключателей, установленных в одном корпусе. Монтаж сходный с установкой одноклавишного включателя на 2 светильника. Но не применяется перекрёстное соединение контактов. От стандартного двойного элемента отличается большим числом проводов ввиду отсутствия общей клеммы.
Типовая схема проходного выключателя с двух мест в этом варианте выглядит следующим образом:
Источник света коммутируется с электрическим щитком с помощью трёхжильного кабеля, включающего провода заземления, нулевого и фазного тока.
Шестижильный кабель соединяет распределительную коробку с первым элементом — дублёром. Фазный провод от щитка соединяется с двумя входными жилами прибора № 1.
Переключатели № 1 и 2 состыковываются друг с другом четырьмя перемычками. Устройство № 2 выводится на светильники.
При перекидывании контактов единые электрические линии выключателей попарно смыкаются и размыкаются, регулируя работу соответствующего светового изделия.
Три энергопотребляющих элемента — 2 трехклавишных устройства. Сложная схема подключения проходного выключателя на 2 точки. К дублирующему элементу подводится семижильный кабель. По одному проводу проходит фазный ток, который подаётся на 3 входные клеммы. На выходе 3 пары жил протягиваются попарно к контактным узлам ввода второго выключателя. Созданные 3 автономных контура управляют светильниками. В деревянных домах применяется наружная проводка. Поэтому продумывается вопрос дизайнерского оформления соединений выключателей между собой, с электрическими приборами и распределительными коробками. Предпочтительный вариант — использование кабелегонов.
Для повышения безопасности электрической цепи не рекомендуется в распределительной коробке соединять провода методом скручивания. Желательно использование гильз, зажимов, клемм. Цветные провода используются попарно. Это облегчает монтаж и сводит к минимуму путаницу при прокладке кабельных жил. Для трехклавишных выключателей считается обязательной «прозвонка» соединений цепи измерительными электроприборами.
Схема монтажа управляющей линии с трёх и более мест
Универсальный вариант — регулирование световых источников с 3 точек. На его базе число выключателей можно увеличить до 10 и более. Создание электрической цепи осуществляется 3 элементами: двумя проходными и одним перекрёстным приборами.
Проходные устройства монтируются по концам коммутационной линии, перекрёстный прибор устанавливается на участке между этими элементами. При включении первого выключателя фазный ток проходит по базовой цепи, осветительный прибор загорается. При нажатии на клавишу перекрёстного выключателя цепь размыкается. При включении ток идёт по вводному проводу. В этом положении один из контактов постоянно находится под фазой. На третьем выключателе процедура замыкания и размыкания цепи аналогична первому устройству.
При желании управления освещением из большого количества мест между проходными изделиями устанавливается нужное количество перекрёстных приборов.
Эта схема предполагает 7 соединений в распределительной коробке.
Поскольку при любых вариантах в цепи будут три схемы, то используются три одинарных и перекрёстных выключателя. Однако чаще применяют спаренные проходные и перекрёстные изделия (по 2 двойных и одному одинарному). Проходные изделия на концах линий можно заменить трехклавишными элементами. Потребитель самостоятельно решает, какой вариант для него предпочтительней.
Подключение из нескольких мест распространено в высотных домах. Обычно один выключатель рассчитан на управление освещением трёх этажей. Распространение получает и в частном домовладении, где много наружных светильников (садовые дорожки, беседки, калитки, гаражи).
Схема подключения трехпозиционного переключателя
По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнять электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы
Трехпозиционные переключатели позволяют управлять осветительной арматурой из двух разных мест, обычно они используются наверху и внизу лестничного марша или на двух разных входах в комнату. На этой странице представлено несколько схем подключения, которые можно использовать для отображения цепей 3-стороннего освещения в зависимости от расположения источника относительно переключателей и источников света. Также включены схемы трехпозиционных диммеров, трехпозиционного переключателя потолочного вентилятора и устройства переключаемой розетки из двух мест. Для получения дополнительных сведений об этих схемах и советов по устранению неполадок см. Ниже.
Схема подключения трехпозиционного переключателя с подсветкой на конце
На этой схеме источник электричества находится у первого переключателя, а индикатор расположен в конце цепи. Трехжильный кабель проходит между переключателями, а двухжильный кабель идет к свету. Черный и красный провода между SW1 и SW2 подключены к клеммам бегунка. Горячий источник подключается к общему выводу на SW1, а общий вывод на SW2 подключается к горячему выводу на лампе.
Подключение трехпозиционного переключателя со средней подсветкой
Источник в этой цепи находится на первом переключателе, а осветительная арматура расположена между SW1 и SW2. Между каждым переключателем и осветительной арматурой проходит трехжильный кабель. Провод горячего источника подключается к общей клемме SW1. Общая клемма на SW2 подключена к горячей клемме на лампе. Путевые провода соединены в монтажной коробке и проходят между клеммами бегунов на переключателях, они не подключены к свету.
Подключение 3-позиционного переключателя с первым светом
На этой схеме источник цепи находится в осветительной арматуре, а два переключателя идут после. Двухжильный кабель проходит от источника света к SW1, а трехжильный кабель проходит между SW1 и SW2. Провод горячего источника соединен в световом коробе с белым кабельным проводом, идущим к первой распределительной коробке. Там он подключается к черному проводу, идущему ко второй распределительной коробке, который затем подключается к общей клемме на SW2. Когда белый провод используется для подобного нагрева, он помечается черной лентой или краской на концах, чтобы идентифицировать его как горячий.
Вернувшись к осветительной арматуре, горячая клемма на лампе подключается к черному проводу, идущему к общей клемме на SW1. В SW1 красный и белый провода, идущие к SW2, используются в качестве переходных клемм между двумя переключателями. Опять же, белый провод отмечен черным цветом на концах, чтобы определить его как горячий.
Источник подключения трехпозиционного переключателя посередине
В этой схеме источник для схемы находится в осветительной арматуре, которая расположена в середине схемы.3-проводной кабель идет к переключателям на каждой стороне света. На индикаторе провод горячего источника соединен с черным проводом, идущим к общей клемме SW2. Горячая клемма на осветительной арматуре подключена к черному проводу, идущему к общей клемме на SW1. Красный и белый кабельные провода соединены в монтажной коробке и идут к клеммам бегунка на обоих переключателях. Они не подключаются к светильнику. Белый провод с обоих концов помечен черным, чтобы определить его как горячий.
Схема подключения 3-позиционного диммера
Следующие 3 схемы показывают проводку специально сделанного диммера, который можно использовать в этих схемах вместо одного из трехпозиционных переключателей или обоих.Такое расположение позволяет опускать фары по трехсторонней схеме. После того, как уровень освещения будет установлен на одном диммере, другой переключатель выключит и включит свет на этом уровне. Это устройство можно использовать вместо любого из трехпозиционных переключателей в этих схемах, а также для приглушения света в схеме четырехпозиционного переключателя, как показано по этой ссылке.
У 3-х полосного диммера вместо клемм из корпуса выходят 4 провода: один общий, два ходовых и один заземляющий. Общий провод обычно черный, а путешественники красные.В любом случае дорожные провода будут одного цвета, чтобы отличать их от обычного провода.
В этой схеме источник горячего подключения подключен к общей клемме трехпозиционного переключателя в первой коробке. Оттуда 3-проводной кабель идет к диммеру во второй коробке, а 2-проводный кабель идет от диммера к свету в конце цепи.
Нейтраль источника соединяется с осветительной арматурой с помощью белых проводов кабеля в каждой коробке. Черные и красные провода, идущие между переключателями, соединяют путешественников.В диммере черный провод подключается к общему проводу, а другим концом — к клемме под напряжением на фонаре.
Эта схема такая же, как и предыдущая, но диммер идет первым в цепи. Эта компоновка предоставляется для удобства при работе со схемой, включенной в эту компоновку.
На этой схеме источник находится в середине цепи вместе с диммером. От диммера 3-проводной кабель идет к другому переключателю, а 2-проводный кабель — к осветительной арматуре.Горячий провод источника соединяется с общим проводом диммера, а нейтраль соединяется с осветительной арматурой.
На трехпозиционном переключателе белый провод кабеля помечен черным цветом и подключен к общей клемме. На другом конце белый провод снова помечен черным и присоединен к черному проводу, идущему к горячему выводу на фонаре. Черный и красный провода, проходящие между переключателями, соединяют путешественников вместе.
В этой схеме используются два трехпозиционных регулятора яркости, позволяющие уменьшить свет в обоих местах.Трехжильный провод проходит между переключателями, а двухжильный кабель идет от второго диммера к свету.
Общий на первом диммере подключается к проводу горячего источника, а общий на втором подключается к проводу, идущему к горячему выводу на светильник. Нейтраль источника подводится к осветительной арматуре со стыком в каждой распределительной коробке. Черный и красный провода, проходящие между переключателями, используются для соединения путешественников вместе.
Подключение трехпозиционного переключателя потолочного вентилятора
Здесь потолочный вентилятор с комплектом освещения управляется двумя 3-позиционными переключателями.Это то же самое расположение, что и на второй схеме на этой странице, с вентилятором вместо осветительной арматуры. В этой проводке источник находится на SW1, а 3-проводной кабель проходит между каждым переключателем и потолочным вентилятором.
Горячий от источника подключается к общему проводу на SW1, а нейтраль соединяется с потолочной коробкой с помощью белого провода кабеля. Черный и красный кабельные провода подключены к клеммам бегунка, а на вентиляторе они соединены с черным и белым проводами, идущими к SW2. Белый провод помечен черной лентой с обоих концов, чтобы определить, что он горячий. В потолочной коробке провода для вентилятора и освещения соединены с черным проводом, идущим к SW2. При таком расположении переключатели управляют питанием потолочной коробки, а тяговая цепь используется для управления скоростью вентилятора. Дополнительные схемы подключения потолочного вентилятора можно найти по этой ссылке.
Схема подключения трехпозиционной розетки
На этой схеме показана схема подключения трехпозиционной розетки. Благодаря такой проводке розеткой можно управлять из двух мест.
Источник находится на SW1, и между всеми устройствами проложен трехжильный кабель. Горячий провод от источника подключается к общей клемме на SW1, а нейтральный провод соединяется с нейтралью на розетке с помощью белого провода кабеля. Черный и красный провода кабеля подключаются к клеммам бегунка на SW1, а в розетке они соединяются с красным и белым проводами, идущими к клеммам бегунка на SW2. Белый провод помечен черной лентой с обоих концов, чтобы определить, что он горячий.Горячая клемма на розетке подключена к черному проводу, идущему к SW2, где он подключен к общей клемме. Дополнительные электрические схемы коммутируемых розеток см. По этой ссылке.
Схема добавления розетки в трехходовой контур
Здесь к трехпозиционной цепи перед первым переключателем добавляется розетка. Он не управляется переключателями, а всегда горячий. Горячий источник, нейтраль и заземление подключены к двухжильному кабелю, идущему к новой розетке. Затем трехпозиционные переключатели и свет подключаются обычным способом: общий на SW2 соединяется с источником, а общий на SW1 соединяется с горячим выводом на осветительной арматуре.Дополнительные схемы для добавления розетки к существующей цепи см. По этой ссылке.
Как работают трехпозиционные переключатели
Трехпозиционные переключатели имеют 3 клеммы для подачи электроэнергии цепи и одну клемму для заземляющего провода. Из трех клемм цепи один называется общим, а два других — как путешественники. Общий терминал может быть помечен и обычно отличается по цвету от терминала путешественника. В зависимости от производителя, путешественники могут находиться на противоположных сторонах устройства или два терминала могут находиться на одной стороне.В любом случае общий терминал чем-то будет отличаться от путешественников.
Общие клеммы всегда будут подключены к горячему проводу либо от источника, либо от светильника. Эти соединения можно поменять местами, если это удобнее, пока одна из трех общих клемм подключается к горячему источнику, а другая подключается к горячему источнику нагрузки, эти схемы будут работать правильно. Терминалы-путешественники всегда будут подключены от переключателя к переключателю. Путешественники никогда не подключаются к нагрузке устройства или к проводу источника.Не имеет значения, какой контактный терминал используется для какого дорожного провода, их реверсирование не имеет значения.
Поиск и устранение неисправностей в цепях трехпозиционного переключателя
Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно. Убедитесь, что горячий источник подключен к одной общей клемме, а горячий светильник подключен к другой общей клемме. Точно так же убедитесь, что контактные клеммы подключены только между переключателями, а не с горячими проводами или нагрузкой.Также убедитесь, что нейтраль от источника подключена к клемме нейтрали на нагрузке и больше нигде. Нейтральный провод не будет подключен к трехпозиционному переключателю стандарта , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что все подключено правильно, а свет по-прежнему не работает, вы можете проверить переключатели, используя следующую процедуру.
Если у вас есть выключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут. Выключив питание и вынув устройство из розетки, с помощью отвертки проверьте надежность затяжки всех соединений. Если соединения выполняются с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что все они по-прежнему затянуты.
Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Выключите питание и снимите выключатель с цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.
Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите никакой непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, скорее всего, переключатель неисправен и его следует заменить. Одно замечание об этом тесте: если вы имеете дело с интеллектуальным электронным переключателем или таймером, эта процедура не будет работать для проверки функции переключателя.
Еще подобное на Do-It-Yourself-Help.com
Поиск и устранение неисправностей трехпозиционного переключателя — DIY
Поиск и устранение неисправностей 3-позиционного переключателя и схемы
Насколько сложным может быть устранение неисправностей трехпозиционного переключателя? Учти это.Так как система с двумя переключателями имеет 3 провода, которые необходимо подключить к 3 клеммам в каждой коробке, получается, что только 1 из 9 вариантов будет работать. Каждое 4-х позиционное переключение между ними ухудшает шансы в 3 раза, а любой неисправный переключатель или соединение еще больше усложняет ситуацию. Что будет проще — методом проб и ошибок или разобраться в системе трехходового переключателя? … (Или вызвать электрика в вашем районе?)
Меню страницы:
Терминология и принцип работы 3-сторонней системы
Несколько переключателей могут быть расположены на нескольких подходах к комнате, чтобы включать или выключать свет в любом из этих мест.Они делают это, продолжая жара к свету по двум альтернативным путям — проводам под названием « путешественников ». Нагрев (напряжение) поступает в систему через один переключатель типа « трехпозиционный », который мы будем называть «горячим концом ». В зависимости от положения ручки, жар «передается» к следующему переключателю на одном из двух путевых проводов. Если этот следующий переключатель является единственным другим переключателем, он также трехпозиционного типа и может называться «конец ноги ». Он передаст жар на свет (ы), но только если его ручка окажется в положении, при котором провод светильника соприкасается с конкретным путешественником, который приносит жар.Видео. Если бы между этими двумя переключателями было больше (электрически), они бы просто передавали тепло, но могли бы изменить, на каком из путевых проводов продолжается питание; для этого эти (третий, четвертый и т. д.) переключатели должны быть переключателями типа «, четырехпозиционный, », отличным от первого и последнего переключателей в системе. Четырехпозиционные переключатели имеют четыре клеммы для подключения двух пар бегунков (входящей пары и исходящей пары). Трехпозиционные переключатели имеют три контакта, причем тот, который не предназначен для двух путешественников, называется « common ».На горячем конце входящий горячий провод подключается к общей клемме. На конце ноги провод, прикрепленный к общему проводу, идет к свету (ам). Все это будет ясно показано на следующих диаграммах.
Британцы, возможно, используют более здравый смысл в названии этих «двухпозиционных переключателей», но в Северной Америке мы придерживаемся более технических терминов. Думаю, я заметил, что некоторые канадцы и другие говорят о «древовидных переключателях». В любом случае, я называю эти переключатели, провода и источники света, которыми они управляют, трехсторонней «системой», а не трехсторонней «цепью», потому что их можно спутать с ответвленной цепью и выключателем, частью которых является такая система оф.

Типовые схемы 4- и 3-ходового переключателя
Если вам нужно проверить, что такое цепь или функция нейтрального провода, см. Задний план. Но здесь вы видите схему разводки трехпозиционного переключателя и то, что происходит внутри переключателей … В уме поиграйте с поворотом контактов по-разному и обратите внимание, что любой из переключателей может отменять то, что другой делал в последний раз. Между каждой распределительной коробкой и следующей, путешественники будут содержаться в одном кабеле друг с другом.В большинстве распределительных коробок будут другие провода, служащие другим целям — один или два других провода в самом кабеле путешественника и провода в других кабелях. Обычно, но не всегда, кабель, несущий путешественников, имеет другой изолированный провод, который может быть нейтральным, горячим или продолжением ножного провода (к свету). Иногда путевой кабель проходит к следующему переключателю, проходя через сам световой короб. Возможно, странные маршруты, по которым идут эти кабели, и различные функции, которые выполняют неперемещаемые провода, не меняют ничего, что я здесь сказал или скажу. Проще говоря, каждой нормальной системе с несколькими переключателями требуется нейтраль в световом коробе, постоянное горячее напряжение в одном распределительном щите, переходники между ним и последним распределительным щитом (проходящие через любые 4-позиционные переключатели на пути) и коммутируемый нога идет от последней коробки к световому коробу. Как это все устроено на практике, может сильно различаться.
Можно встретить две ненормальные и редкие трехходовые системы. Их называют разными именами (Калифорния, Голливуд, побережье, фермерское, французское, Чикаго, Картер, ленивая Сьюзен, ленивая нейтральная). Имена двух видов путают. Один из них является незаконным и может представлять опасность поражения электрическим током. Другой (я думаю, британский), кажется, разрешен кодексом и настолько отличается по своей концепции, что немногие электрики здесь даже узнают его. То, что я говорю о трехпозиционных системах, не применимо ни к одной из них. По сути, нелегальный прикрепляет горячий навсегда к одному путешественнику, а нейтральный — к другому; Каждый из общих элементов простирается от своих выводов до осветительной арматуры. Законный тоже прикрепляет горячее к одному путешественнику, а ногу (к свету) — к другому; другой провод проходит между общими клеммами.Вот схема этих Редкие 3-х ходовые.
Поскольку на практике существует множество способов подключения систем с несколькими коммутаторами, ниже я привожу ряд 3-ходовой и Схемы 4-позиционного переключателя, так что вы, возможно, узнаете свою версию. Чтобы увидеть некоторые 3 способа в контексте всей цепи, см. Типовая схема.
Цвета проводов в системе с несколькими переключателями
Я постараюсь описать здесь, какого цвета обычно будет изоляция на проводах систем с несколькими переключателями, если они не подключены неправильно.В последнее время Кодекс требует, чтобы все «фабричные» белые, служащие в качестве путешественников или хот-эндов, были помечены черным или красным. Здесь я говорю только о том, что вы обычно найдете в большинстве домов. Горячий провод на общей клемме переключателя хот-энда будет черным (или редко: красным или белым). Световой провод на общем выводе концевого выключателя будет черным или (редко) красным. Каждая пара путешественников содержится в одном кабеле и может быть черно-белым, черно-красным или красно-белым. Большинство других белых проводов, присутствующих в этих распределительных коробках, являются нейтралами, которые подключены друг к другу, а не к какой-либо из клемм переключателя.Любые оголенные или зеленые провода — это заземляющие провода, соединенные друг с другом. Если на коммутаторе есть дополнительный зеленый винт, в соответствии с Кодексом, к нему со всех основания.

Стандартный трехпозиционный переключатель
Обычно встречающиеся 3-ходовые системы (3-ходовые «цепи», как некоторые их называют) все имеют одну схему-тему:
— S === S — O
где «S» — это переключатели, «O» — это свет, а показанные линии — это провода, несущие постоянный (линия слева) или переключаемый (остальной) ток.Нейтрали, не участвующие в операции переключения, пока не показаны, так как они могут появляться на изображении разными способами. Коробки или кабели с проводами еще не показаны; ни какие-либо дополнительные огни, переключенные с показанным; ни каких-либо 4-позиционных переключателей, которые могли бы прервать путь двух бегущих проводов в любой точке. Выше представлены две трехпроводные схемы этой схемы, как вы могли бы видеть их во плоти, в комплекте с нейтралью, коробками и кабелями.
Варианты 3-позиционного переключателя
Есть несколько распространенных вариаций этой основной темы, которые могут выглядеть как отклонения от нее, но на самом деле это не так.Основное отличие состоит в том, что во всех следующих примерах некоторые из проводов, связанных с переключателем , пропущены через коробки на пути к фактическому подключению к свету или переключателям. Цвета проводов, показанные на схемах переключателей ниже, не единственно возможны. Это то, с чем вы можете столкнуться, не обязательно то, как это должно быть сделано с текущим Кодексом. Этим схемам подключения часто даются имена, но имена не совпадают.
A. Здесь горячее поступает в одну распределительную коробку.Затем он может быть подключен к другому коммутатору, чтобы быть его постоянно горячим общим, или вместо этого он может подключаться как общий для коммутатора, с которого он прибыл с самого начала. Так или иначе, путешественники между переключателями в конечном итоге придавали легкую «ногу» жаркости или негоркости. Эта ножка либо отходит непосредственно от общего переключателя, ближайшего (электрически) к свету, либо привязана к свету от самого дальнего от него переключателя. Это обычное расположение.
B. Здесь горячее для системы поступает в световой короб, но его функциональное соединение находится на любом переключателе, к которому он подключен.Другой переключатель в конечном итоге отправляет решение путешественников обратно по тому же кабелю, который вызвал жар из светового короба.
C. Здесь путешественники от одного переключателя к другому просто проходят через световой короб, где разъемы проходят через них.
Три приведенных выше варианта (A, B, C) обусловлены несколькими факторами:
Тот факт, что домашний кабель поставляется с двумя или тремя изолированными проводниками
Физическое отношение (направление, порядок, расстояние) между переключателями и световыми приборами
Доступные размеры электрических коробок для проводов, ламп и переключателей
Направление, с которого цепь приближается к области
Ограничения Кодекса на способ прокладки кабелей
Традиционные традиции электрика

Стандартный 4-позиционный переключатель
Обычно встречающиеся системы 4-позиционного переключателя используют эту схему-тему:
— S === S === S — O
, где буквы «S», «O» и линии соответствуют описанию. над.Вот два способа увидеть эту базовую схему с нейтралью, коробками и кабелями:

Варианты 4-позиционного переключателя
Как видите, это изображение соответствует диаграмме для базовая трехпозиционная система переключения выше. Возможны многие вариации этой основной темы. Например, схемы трехпозиционного переключателя (A, B, C выше) позволят разместить четырехпозиционный переключатель и коробку (или любое их количество) между блоками трехпозиционного переключателя. Тогда все три переключателя включат свет (ы). Помните, что , одному трехпозиционному переключателю требуется постоянный нагрев, другому нужно быть готовым «нагреть» провод к свету, нейтраль должна достигать света, и между каждым переключателем необходимо пройти двух путешественников. преемственность. Не занимая слишком много места, вот несколько 4-ходовых схем в очень упрощенной форме, вдохновленных A, B и C выше:
— S === S === S
|
O
— O === S === S === S
— S === S === O === S
— S === O === S === S
— O === S === S
|||
S
Далее, в качестве примера дополнительных возможностей, я показываю 4-ходовую систему, в которой горячий провод входит в коробку 4-ходового переключателя:
Если вы начали понимать идею 4-проводной схемы, у вас может сложиться впечатление, что вы можете изобрести свой собственный способ подключения такой системы.Это правда. Все, что работает, не противоречит Кодексу и безопасно, возможно. Этот сайт не предназначен для информирования вас о дизайне, коде или установке.

Поиск и устранение неисправностей 3-позиционного переключателя
Причины, которые обычно вызывают неисправность, включают:
Может выйти из строя один из переключателей.
Соединение провода на одном из переключателей может ослабнуть. И эту, и предыдущую проблему часто можно проверить, ничего не отключая. Держа один контакт неонового тестера в руке, прикоснитесь другим контактом к общей клемме каждого трехпозиционного переключателя по очереди.Если один из них загорается, тестер включается (горячий) независимо от всех возможных положений переключателей обоих переключателей, это хот-энд. Затем просто проследите, передает ли следующий переключатель (даже если он четырехпозиционный) эту горячность, как ожидалось, на основе диаграмм выше. Если он не проходит, это плохое соединение или плохой переключатель.
Кто-то, заменяющий переключатель, может сделать это неправильно или может установить переключатель, у которого есть только два (не зеленых) контакта. Замена переключателя в стиле ручки-тумблера на большой «рокерский» переключатель в стиле декоратора также может вызвать проблемы.Расположение выводов на качалке совсем другое. Здесь надежный способ подключения — это прикрепить путешественников к двум винтам того же цвета, а оставшийся общий винт использовать для другого провода.
При устранении неполадок с трехпозиционным переключателем помните три вещи:
Два путешественника находятся на одном кабеле друг с другом.

Любая пара винтов переключателя (или проводов регулятора яркости), которые одного цвета, относятся к паре бегунков. Инструкции Левитона для их 4-позиционного переключателя в стиле рокера будут сбивать с толку людей, потому что они называют одну пару терминалов «IN», а одну пару — «OUT»; они идентифицировали их в обратном порядке, но это даже не имеет значения.

Единственный провод в системе с несколькими переключателями, который постоянно нагревается, когда все переключатели системы отключены от своих проводов, — это горячий провод. Он будет подключен к общему выводу переключателя «хот-энд».
Если вы удалили старые переключатели, но потеряли связь с исходными соединениями проводов с этими переключателями, я думаю, что приведенных выше советов по устранению неполадок должно быть достаточно, чтобы все исправить. Дополнительные советы можно найти на Страница Рика Мэтьюза. Но если кто-то отсоединил другие провода, кроме тех, которые были подключены к переключателям, посмотрите все схемы на этой странице, Типовая страница схемы, Учебное пособие по подключению, Каталог электрических соединений или свяжитесь со мной.
Поисковики, которым необходимо прочитать материал на этой странице, могут использовать фразы, найденные в этом заявлении: «Когда вы заменяете двухпозиционный переключатель на трехпозиционный, трехпозиционный электрический переключатель отключает трехпозиционную цепь».
«Мой муж отключил несколько выключателей света, не записав, как они были подключены изначально. Ваше видео на YouTube о трехпозиционных переключателях и диаграмма домашнего cicuit были именно тем, что нам нужно, чтобы понять, как правильно все снова подключить». -Betsy
«Ваш сайт помог мне восстановить ранее неправильно подключенный 3-позиционный переключатель.Я понимал, как они работают, но не знал, на что я смотрю, пока не проверил ваши диаграммы ». -Шейн

© 2005-2020 Laurence Dimock
Видео о подключении трехпозиционного переключателя
Прежде чем начинать что-либо с трехпозиционной схемой, вы должны понять, что для того, чтобы у вас была трехпозиционная схема, вы должны иметь трехпозиционные переключатели. Они совсем не такие, как обычный выключатель. И четырехходовой снова все по-другому. Но это на другой странице.
Когда большинство домашних мастеров думают об установке трех путей, их мозг начинает таять. Дело в том, что это очень просто. Вам просто нужно избавиться от лишних проводов. Посмотрите на диаграмму ниже. Вы заметите, что у нас появились путешественники. Это лишние. Но подождите, у вашего трехпозиционного переключателя есть два дополнительных винта. По сути, вам просто нужно добавить эти провода к винтам и обоим переключателям. Да, это так просто.
Как подключить трехпозиционный переключатель
Прежде чем начинать что-либо с трехпозиционной схемой, вы должны понять, что для того, чтобы у вас была трехпозиционная схема, вы должны иметь трехпозиционные переключатели.Они совсем не такие, как обычный выключатель. И четырехходовой снова все по-другому. Но это на другой странице. Когда большинство мастеров думают о ins
Установка трехпозиционного переключателя
Однако на каждом трехпозиционном переключателе есть черный винт, это особый. При питании, поступающем от панели, вы должны подключить этот черный провод к одному черному винту. А на другом переключателе вы должны подключить черный провод, идущий от света, к черному винту. Черный и красный провода в этом проводе 14/3 будут подключаться к двум другим винтам.
Вы соединяете все белые провода вместе в каждой коробке. Но, конечно же, для самого света потребуется этот белый провод (нейтраль). Все заземления связаны вместе и подключены к каждому переключателю в коробке, в которой он находится.
Очень просто, согласитесь.
Схема подключения трехпозиционного переключателя
2017 NEC — Переключатель — Нейтральные соединения [404.2] (14 мин .: 30 сек)
Прежде чем начинать что-либо с трехпозиционной схемой, вы должны понять, что для того, чтобы у вас была трехпозиционная схема, вы должны иметь трехпозиционные переключатели.Они совсем не такие, как обычный выключатель. И четырехходовой снова все по-другому. Но это на другой странице. Когда большинство мастеров думают о ins
Это очень просто Простое и обычное подключение трехпозиционного переключателя
Если у вас есть диммер Lutron, вы можете прочитать этот PDF-файл.
4-позиционные переключатели — электрические 101
4--позиционные переключатели используются для управления освещением с помощью трех или более переключателей.На каждом конце используется 3- -позиционный переключатель с одним или несколькими 4- -позиционными переключателями между двумя 3- -позиционными переключателями. У них нет положения включения / выключения, как у однополюсных переключателей. Перед попыткой устранения неполадок или замены важно понять, как подключены эти переключатели. Ниже представлена стандартная электрическая схема для конфигурации переключателя 4- позиций.
На схемах ниже показана обычная проводка для 3- -позиционных переключателей в 4- -контактной конфигурации.К сожалению, не все переключатели 3- подключены обычным способом. См. Альтернативную конфигурацию разводки 3- -позиционного переключателя для получения информации о другом способе подключения 3- -позиционных переключателей.
Если у вас возникли проблемы с этими переключателями, лучше всего вызвать электрика.
Обычная проводка 4- -позиционного переключателя
4- -позиционные переключатели имеют четыре клеммы, каждая с двумя парами дорожек (один набор обычно черный, а один набор обычно латунного цвета).Конфигурация с четырьмя переключателями будет иметь два 3- -позиционных переключателя, по одному на каждом конце и два 4- -позиционных переключателя посередине.
На схемах ниже общая клемма первого переключателя (3- контактов) подключается к сетевому напряжению.
Первый переключатель (3- путей) путешественников (цвет латуни) подключается к одной паре путешественников второго переключателя (4- путей) (черный или латунный цвет).
Другая пара бегунов второго переключателя (4- путей) подключается к одной паре бегунов третьего переключателя (4- путей).
Другая пара путешественников третьего переключателя (4- путей) подключается к одной паре четвертого переключателя (3- путей).
Общий вывод четвертого переключателя (3-) подключается к нагрузке (светится).
Заземление на этих схемах не показано.
Путешественники могут быть подключены в любом из этих примеров к переключателям 3- и 4-
Интеллектуальный 3-позиционный переключатель — Розетка 86 — 2 группы — Умный дом
Управляйте освещением и электрическими приборами из любого места с помощью умного настенного переключателя
Нет переналадки
В отличие от аналогичных продуктов, представленных на рынке, наш интеллектуальный трехпозиционный переключатель Yoswit — единственный продукт на рынке, который может работать с традиционной трехпозиционной проводкой, а это означает, что он не требует повторного подключения или ремонта.
Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный переключатель на наш умный 3-позиционный переключатель, и ваш умный дом готов.
Работа с традиционным трехпозиционным переключателем
Наш продукт может использоваться с традиционным 3-позиционным переключателем, что обеспечивает большую свободу использования.
Наивысшая совместимость
Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов.И поддержка светодиода низкой мощности до 3 Вт при 2-проводной проводке.
2-проводный (без нейтрали): 5 Вт или выше
2-проводный + драйвер питания (без нейтрали): все
3-проводный (с нейтралью): все
Переключатель задержки и обратного отсчета
Выключатель с задержкой времени — удобный способ экономии энергии и денег в областях, где освещение обычно требуется в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.
Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.
Два режима работы
Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.
Вкл / Выкл: свет, вентилятор, защитное стекло
Открыть / закрыть: электрический удар, дверь гаража, занавес
Блокировка переключателя
Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.
Индивидуальный светодиодный индикатор
Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.
Состояние включения питания по умолчанию
Когда питание будет восстановлено, переключатель по умолчанию может переключиться в состояние Вкл. / Выкл. В соответствии с вашими настройками.
Нет переналадки
В отличие от аналогичных продуктов, представленных на рынке, наш интеллектуальный трехпозиционный переключатель Yoswit — единственный продукт на рынке, который может работать с традиционной трехпозиционной проводкой, а это означает, что он не требует повторного подключения или ремонта.
Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и прост. Просто замените традиционный настенный переключатель на наш умный 3-позиционный переключатель, и ваш умный дом готов.
Работа с традиционным трехпозиционным переключателем
Наш продукт может использоваться с традиционным 3-позиционным переключателем, что обеспечивает большую свободу использования.
Наивысшая совместимость
Обладая высочайшей совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиода низкой мощности до 3 Вт при 2-проводной проводке.
2-проводный (без нейтрали): 5 Вт или выше
2-проводный + драйвер питания (без нейтрали): все
3-проводный (с нейтралью): все
Переключатель задержки и обратного отсчета
Выключатель с задержкой времени — удобный способ экономии энергии и денег в областях, где освещение обычно требуется в течение ограниченного или известного времени, например, кладовых, лестниц, ванных комнат и кладовых.
Кроме того, свет будет выключаться только после того, как вы покинете территорию, если вы боитесь темноты ночью.
Два режима работы
Для нашего продукта доступны два режима управления. Вы можете установить любой из них с помощью нашего приложения Yoswit. Вы можете не только использовать его как выключатель света для включения или выключения, но также вы можете использовать его как выключатель дверного замка для управления открытием или закрытием электрического замка.
Вкл / Выкл: свет, вентилятор, защитное стекло
Открыть / закрыть: электрический удар, дверь гаража, занавес
Блокировка переключателя
Надежно блокирует ваш переключатель в состоянии включения или выключения, чтобы предотвратить случайное включение переключателя дома, в офисе или в общественных местах.Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.
Индивидуальный светодиодный индикатор
Каждый из наших интеллектуальных выключателей света Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или светился только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.
Состояние включения питания по умолчанию
Когда питание будет восстановлено, переключатель по умолчанию может переключиться в состояние Вкл. / Выкл. В соответствии с вашими настройками.
Полное демонстрационное видео

Демонстрация реального продукта

Управляйте своим домом с телефона
Версия Bluetooth
Мы используем Bluetooth 4.2 (также иногда называемый Bluetooth Low Energy или BLE) в качестве основного процессора наших продуктов.
Совместимые устройства
Мы поддерживаем все продукты Smart Ready с установленным нашим приложением.Щелкните здесь, чтобы получить постоянно растущий список.
Поддержка IOS
Мы поддерживаем версии iOS 7.0 и выше. Также у нас есть отдельные приложения с разным разрешением для iPhone и iPad.
Поддержка Android
Мы поддерживаем версии Android 4.3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, выпущенная только в августе 2013 года.
Общие
Название продукта Yoswit Smart 3-позиционный переключатель
Модель YO845m
Редакция В2
Соответствие CE, FCC, RoHS
Производитель Разработан Йосвитом в Гонконге.Собрано в Китае.
Размеры
Размер продукта
Механический
Материалы поверхности V0 огнестойкий ПК + ABS
Тип розетки Розетка 86
Условия хранения от -20 ° C до 60 ° C
Операционная среда В помещении
Диапазон рабочих температур от -10 ° C до 40 ° C
Степень защиты (IP) 20
Диапазон рабочей влажности относительная влажность 0-90%, без конденсации
Электрооборудование
Входное напряжение AC100-240V
Частота 50/60 Гц автоматически определяется при включении питания
Ток резистивной нагрузки Макс 6A
Индуктивный ток нагрузки Макс 2А
Минимальная мощность нагрузки 5 Вт (* только для 2-проводной установки [без нейтрального провода])
Резервное питание
Варианты подключения Подробная информация о проводке доступна на странице установки
Bluetooth
Совместимость продуктов Продукты Bluetooth Smart Ready
Частота 2.4 ГГц
Мощность радиопередачи 0 ~ 5 дБм
Диапазон Bluetooth Открытое пространство:> 50 м; в помещении: 3-20 м
Версия Bluetooth Bluetooth 4.2
Упаковка
Вес 176 г
Что в коробке
Руководство по установке
ВНИМАНИЕ!
Отключить питание
Во избежание сильного удара током или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой.Установка должна выполняться только лицензированными электриками.
Базовая установка
1
Вариант 2:
Если вы хотите подключить два трехпозиционных переключателя Yoswit, снимите оба трехпозиционных переключателя.
2
3
Чтобы снизить риск поражения электрическим током, устройство должно быть правильно заземлено в соответствии с местными нормативами или правилами.Отказ подключить заземляющий провод приведет к небезопасной установке, что может привести к травмам.
5
7
8
Установка — светодиодный стабилизатор мощности (опция)
1
Установка завершена.
Загрузите приложение Yoswit на свое смарт-устройство и наслаждайтесь им прямо сейчас!
Yoswit автоматически обнаружит переключатель и добавит его в список ваших устройств.
Описание 5-позиционных переключателей
— ALLOUTPUT.com
Два распространенных типа 5-позиционных переключателей…
Вопросы, которые мне задают люди, читающие мои статьи о гитарной проводке, часто касаются 5-позиционного переключателя звукоснимателей, поэтому я подумал, что напишу краткое объяснение того, как он работает. Понимание того, как работает 5-позиционный переключатель на вашей гитаре, является ключом к успешному подключению гитары. Знание того, что происходит внутри переключателя, может показаться простой, может быть, тривиальной деталью, но это то, что нам всем нужно понять, и это не так просто, как кажется на первый взгляд.

5-позиционный переключатель Fender…
… и тип «импорт».
В гитарном мире есть два распространенных типа 5-позиционных селекторных переключателей — тип Fender и тип «импортный». Оба типа функционально идентичны, но отличаются физическим расположением. Легко понять, с каким типом вы имеете дело. Переключатели типа Fender, если смотреть снизу, имеют два ряда по 4 контакта с каждой стороны круглого корпуса переключателя. Переключатели импортного типа имеют один ряд из 8 контактов в линию.
Переключатели
типа Fender, очевидно, можно найти в гитарах Fender, но они легко доступны, поэтому могут найти свое место в любой гитаре, скорее всего, гитарах типа Strat. Переключатели импортного типа часто встречаются у других производителей, таких как Ibanez, и на сменных сборках накладок. Если вы посмотрите на мою страницу подключения HSH и прокрутите вниз, вы увидите, что у меня есть переключатель импорта в моем Godin SD.
Основы коммутатора
Хорошо, некоторые люди это уже знают, но давайте разберемся с терминологией коммутатора.Переключатель, который вы видите на скамейке перед собой, часто представляет собой набор переключателей, механически соединенных в единую сборку. Википедия объясняет. Важно помнить, что количество «полюсов» — это количество переключателей, которые вы соединили вместе с одним рычагом в компоненте, а «ход» или «путь» описывает, как эти переключатели работают.

Схематическое изображение обычного гитарного переключателя
Когда я впервые посмотрел на гитарную проводку, мне было трудно понять вот что:
Наш обычный 5-позиционный переключатель для гитары — это не 5-позиционный переключатель, а 3-позиционный переключатель!
В частности, это 2-полюсный трехпозиционный переключатель.
Немного истории…
Немного истории прояснит это… Первоначальные переключатели Fender Stratocaster были 2-полюсными 3-позиционными переключателями (на самом деле это то, что у меня есть на моей схеме, я думаю, вы вскоре поймете почему) и были предназначены только для выберите гриф, мидл или бридж. Однако это были переключатели, работающие до разрыва, когда при перемещении переключателя из одного положения в другое следующий контакт замыкается до того, как разомкнется предыдущий. Люди обнаружили, что если бы вы могли установить переключатель в положение между этими тремя положениями, у вас были бы одновременно подключены гитарный, средний или средний и бридж звукосниматели, и, что наиболее важно, это звучало хорошо! Стало обычным делом ставить трехпозиционный переключатель между положениями, настолько распространенным, что в 60-е люди делали выемки в механизме разрядки трехпозиционного переключателя.Это стали «ступенчатые» позиции. В 70-х годах Fender внедрили этот популярный мод в свой штатный переключатель, превратив его в то, что мы сейчас используем и называем 5-позиционным переключателем, но на самом деле это 3-х позиционный переключатель с 5 положениями.
Хммм, так как мне его подключить?
Хорошо, помните, что тип Fender и тип импорта функционально идентичны, они различаются только физическим расположением контактов — это означает, что схема одинакова для обоих переключателей.
На схемах я пометил переключаемые контакты 1, 3 и 5, чтобы они соответствовали тому, что пользователи Strat знают как позиции 1, 3 и 5 (или мост, средний и шейный).Положение 2 фактически находится там, где стеклоочиститель опирается на 1 и 3. Аналогично, в положение 4 стеклоочиститель опирается на 3 и 5.
Лучший способ определить, какой контакт — это использовать мультиметр и самому убедиться, какие контакты соединены друг с другом в 5 положениях переключателя. Что касается переключателей типа Fender и некоторых переключателей импортного типа, вам дается хорошая подсказка, потому что вы действительно можете видеть механизм или видеть сквозь корпус переключателя. Наблюдайте за этим, перемещая переключатель через 5 положений — вы можете видеть, какой контакт всегда в цепи (стеклоочиститель), а какие в цепи в каждом положении (1, 2, 3, 4 и 5).Этот метод визуализации переключателя также помогает, когда дело доходит до установки переключателя на накладку и правильной установки! Куда же опять идет провод от мостового датчика…
Надеюсь, теперь все это имеет смысл! Я нарисовал диаграмму ниже, показывающую, как контакты соотносятся между схематическим представлением и переключателями Fender и импортного типа. Я закрасил две части (полюса) переключателя красным и синим цветом:
Чтобы напомнить, вот таблица соединений переключателей, которые выполняются в каждом из пяти положений переключателя:
Общий (0) подключен к…
Положение переключателя Красный Синий
1 1 1
2 1 и 3 1 и 3
3 3 3
4 3 и 5 3 и 5
5 5 5
Если вы сочли это полезным или у вас есть какие-либо комментарии по поводу того, как эту статью можно улучшить, не стесняйтесь написать мне пару слов (спасибо ChrisK из GuitarNuts 2, который рассказал мне историю перехода).
No related posts.

*Общие*
Название продукта	Yoswit Smart 3-позиционный переключатель
Модель	YO845m
Редакция	В2
Соответствие	CE, FCC, RoHS
Производитель	Разработан Йосвитом в Гонконге.Собрано в Китае.

*Механический*
Материалы поверхности	V0 огнестойкий ПК + ABS
Тип розетки	Розетка 86
Условия хранения	от -20 ° C до 60 ° C
Операционная среда	В помещении
Диапазон рабочих температур	от -10 ° C до 40 ° C
Степень защиты (IP)	20
Диапазон рабочей влажности	относительная влажность 0-90%, без конденсации

*Электрооборудование*
Входное напряжение	AC100-240V
Частота	50/60 Гц автоматически определяется при включении питания
Ток резистивной нагрузки	Макс 6A
Индуктивный ток нагрузки	Макс 2А
Минимальная мощность нагрузки	5 Вт (* только для 2-проводной установки [без нейтрального провода])
Резервное питание
Варианты подключения	Подробная информация о проводке доступна на странице установки

*Bluetooth*
Совместимость продуктов	Продукты Bluetooth Smart Ready
Частота	2.4 ГГц
Мощность радиопередачи	0 ~ 5 дБм
Диапазон Bluetooth	Открытое пространство:> 50 м; в помещении: 3-20 м
Версия Bluetooth	Bluetooth 4.2

*Упаковка*
Вес	176 г
Что в коробке

	Общий (0) подключен к…
Положение переключателя	Красный	Синий
1	1	1
2	1 и 3	1 и 3
3	3	3
4	3 и 5	3 и 5
5	5	5

Проходной трехклавишный переключатель: принцип и схема работы, разновидности

Проходной трехклавишный переключатель: принцип и схема работы, разновидности

принцип и схема работы, разновидности

Примеры применения

Особенности и принцип действия

Типы проходных выключателей

Коммутация из трех точек

Выбор варианта исполнения

Схема подключения проходного выключателя с 2х мест

Каков принцип работы проходного выключателя

Схемы подключения различных видов проходных переключателей

Схема подключения одноклавишного выключателя

Нюансы схемы подключения двухклавишных проходных выключателей

Установка и схема подключения трехклавишного проходного выключателя

Практические примеры использования проходных переключателей

О проходных выключателях: особенности квартирного проходного выключателя

Устройство и разновидности

Схемы подключения

Проходной своими руками

Видео

зачем нужен, виды, конструкция, подключение :: SYL.<img src='/800/600/https/www.elstila.lt/19742-large_default/perjungiklis-sl250.jpg' /> ru

Где применяются?

Когда еще применяется выключатель? трехклавишный?

Преимущества

Виды

Как выбрать?

Конструкция

Подключение трехклавишного выключателя

классификация, как подключить, схема монтажа

Назначение переключателя

Виды выключателей

По количеству клавиш

По типу управления

Схема подключения проходного выключателя с двух мест

Схема монтажа управляющей линии с трёх и более мест

Схема подключения трехпозиционного переключателя с подсветкой на конце

Подключение трехпозиционного переключателя со средней подсветкой

Подключение 3-позиционного переключателя с первым светом

Источник подключения трехпозиционного переключателя посередине

Подключение трехпозиционного переключателя потолочного вентилятора

Схема подключения трехпозиционной розетки

Схема добавления розетки в трехходовой контур

Как работают трехпозиционные переключатели

Поиск и устранение неисправностей в цепях трехпозиционного переключателя

Еще подобное на Do-It-Yourself-Help.com

Поиск и устранение неисправностей трехпозиционного переключателя — DIY

Поиск и устранение неисправностей 3-позиционного переключателя и схемы

Терминология и принцип работы 3-сторонней системы

Типовые схемы 4- и 3-ходового переключателя

Цвета проводов в системе с несколькими переключателями

Стандартный трехпозиционный переключатель

Варианты 3-позиционного переключателя

Стандартный 4-позиционный переключатель

Варианты 4-позиционного переключателя

Поиск и устранение неисправностей 3-позиционного переключателя

Видео о подключении трехпозиционного переключателя

Как подключить трехпозиционный переключатель

Установка трехпозиционного переключателя

2017 NEC — Переключатель — Нейтральные соединения [404.2] (14 мин .: 30 сек)

4-позиционные переключатели — электрические 101

Обычная проводка 4- -позиционного переключателя

Интеллектуальный 3-позиционный переключатель — Розетка 86 — 2 группы — Умный дом

Нет переналадки

Работа с традиционным трехпозиционным переключателем

Наивысшая совместимость

Переключатель задержки и обратного отсчета

Два режима работы

Блокировка переключателя

Индивидуальный светодиодный индикатор

Состояние включения питания по умолчанию

Нет переналадки

Работа с традиционным трехпозиционным переключателем

Наивысшая совместимость

Переключатель задержки и обратного отсчета

Два режима работы

Блокировка переключателя

Индивидуальный светодиодный индикатор

Состояние включения питания по умолчанию

Полное демонстрационное видео

Демонстрация реального продукта

зачем нужен, виды, конструкция, подключение :: SYL. ru
