Как провести свет в гараж – внешняя проводка. Провести свет в гараж

Свет в гараже - как провести из дома и от счетчика, как подключить в подвале, фото, лампы дневного света и свет без электричества, что делать если отключили свет в гараже

Как правило, конструкция гаражей не предполагает наличие окон, соответственно владельцам гаражей, для создания более комфортных условий эксплуатации и хранения автомобиля, никоим образом не обойтись без оборудования освещения в гаражном помещении. Читайте обзор видов освещения в гараже.

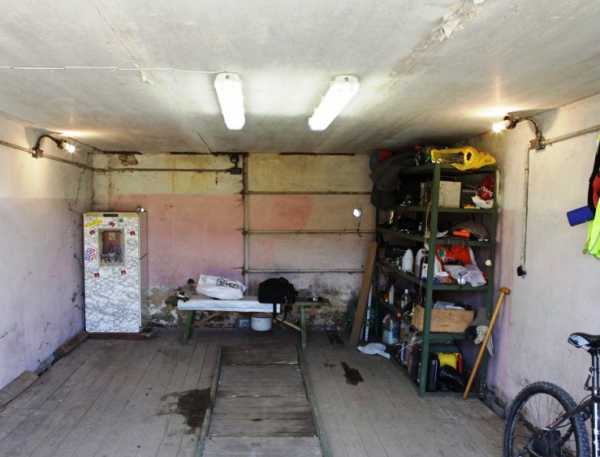

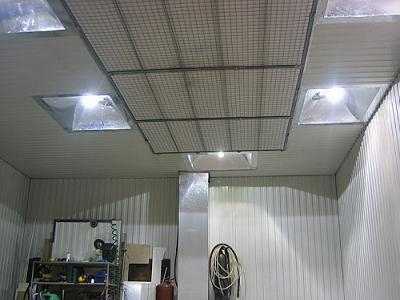

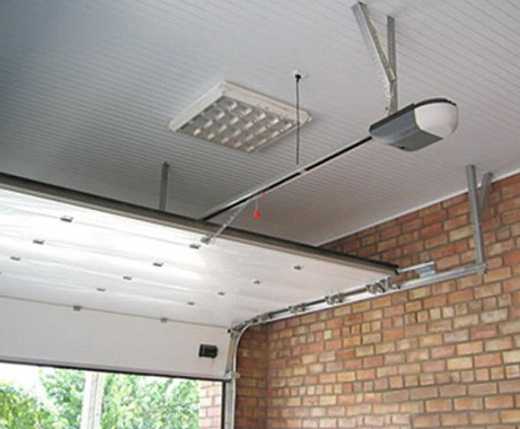

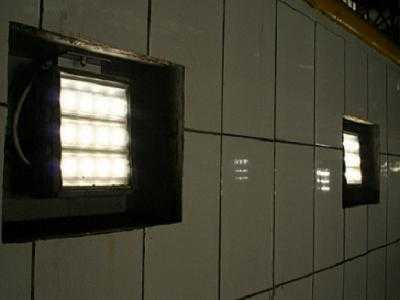

На фото пример установленного света в гараже

Как провести?

Для проведения электричества официальным способом необходимо иметь гараж и землю, на которой он стоит в собственности. Только в таком случае ответственные органы принимают заявление на техусловия для подключения. В техусловиях прописываются какой именно счетчик или автомат необходимо установить. Нужный автомат приобретается и устанавливается в гараже. Затем пишется заявление на подключение его, в течении пяти дней специалисты должны подъехать, осмотреть счетчик, составить акт и подключить к нему электричество. С актом и другими документами необходимо обратиться в обслуживающую компанию для заключения договора. В течении трех дней должен позвонить и подъехать инспектор, чтобы поставить пломбу. Эти требования условны, так как в каждом регионе могут быть установлены разные порядки оформления одних и тех же документов.

Провести свет в гараж очень просто, при условии, что гараж близко расположен от дома или электрощитка. Если вы живете в частном доме, то необходимо приобрести бронированный кабель и провести его по воздуху от дома до гаража. В гараже уже кабель подсоединяется к распределительному щиту, от которого пойдет вся электропроводка. Есть более простой и экономный вариант – приобрести кабель ВВГ и закопать его в землю в ПНД трубе на расстояние не менее 70 сантиметров. Если электричество будет протягиваться от счетчика, то последний должен находиться у вас в собственности. Провод, используемый для проведения электричества в гараж по воздуху или под землей должен иметь изоляцию, способную противостоять любым атмосферным явлениям.

Как подключить?

Как подвести электричество к гаражу мы разобрались, теперь рассмотрим как же провести его непосредственно в гараж:

Необходимо соблюдать меры пожаробезопасности. Так, если гараж деревянный, то кабель должен прокладываться обязательно в металлических трубах.

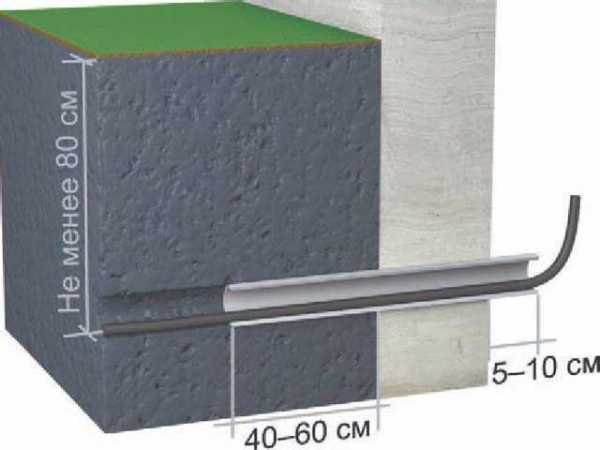

Непосредственно в гараж ввод провода осуществляется через отверстие в стене либо фундаменте. В это отверстие предварительно закладывается асбестоцементная труба. Хотя чаще всего провод вводят в металлических или пластиковых трубах. Главное здесь понимание того, что кабель должен быть надежно защищен от любых механических воздействий, именно поэтому желательно прокладывать его в металлической трубе. Ознакомиться с советами как выбрать обогреватели для гаража можно здесь.

Кабель нужного номинала берется из запитывающего счетчика и подсоединяется на вводный автомат счетчика, расположенного в гараже.

При проведении света в гараж следует основательно продумать все детали и схему. Если недостаточно опыта в этой области, то лучше обратиться к соответствующему специалисту. Инструкция как сделать электропроводку в гараже здесь: http://kakgarazh.ru/osveshhenie/instrukciya-kak-sdelat-elektroprovodku-v-garazhe.html.

В первую очередь рисуется план гаража, расположения в нем щитка и будущей проводки. Здесь же следует отметить все планируемые розетки, выключатели, светильники. Установку розеток и выключателей лучше планировать рядом с рабочим местом в свободном доступе, а электрощит — рядом с выходом. Кабель в гараже лучше прокладывать под штукатуркой или открыто по стенам. В тех местах, где существует большая вероятность повредить кабель, необходимо использовать ПВХ трубы или короб. Читайте обзор видов и фото стеллажей для гаража на этой странице.

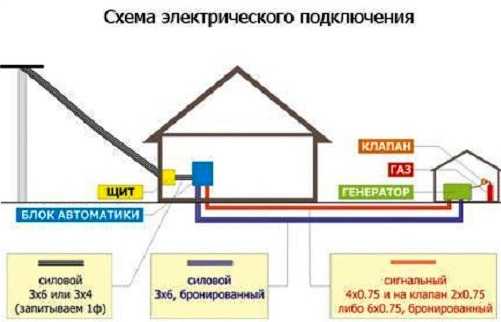

На рисунке представлена схема проведения электричества от дома к гаражу

Подвальные помещения являются особой зоной помещений, где необходимо соблюдать определенные правила монтажа электропроводки и светильников. Так как в подвале сыро из-за скапливания конденсата, розетки на 220 воль здесь устанавливать нельзя ни в коем случае. В данном случае используется пониженное питание при помощи трансформатора мощностью 12 вольт. При выборе светильников для подвального помещения не стоит выбирать металлические корпуса, а также из тех материалов, что проводят ток и не поддаются коррозии. Также следует учесть защиту от влаги и брызг. Кабель проводится открыто по стенам, чтобы иметь к нему быстрый доступ.

Фото

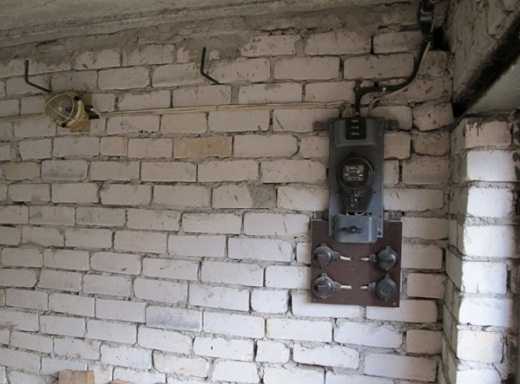

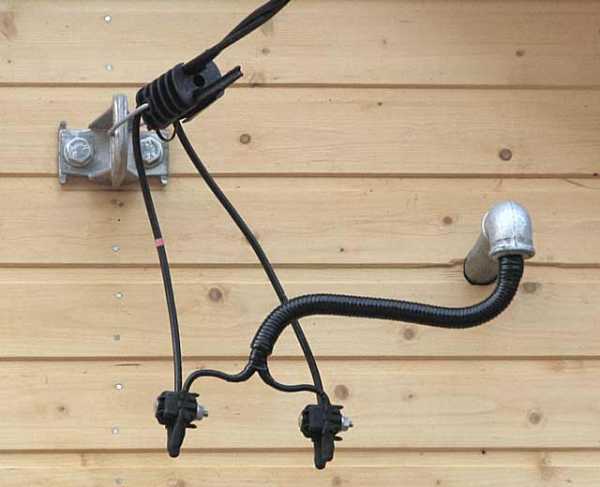

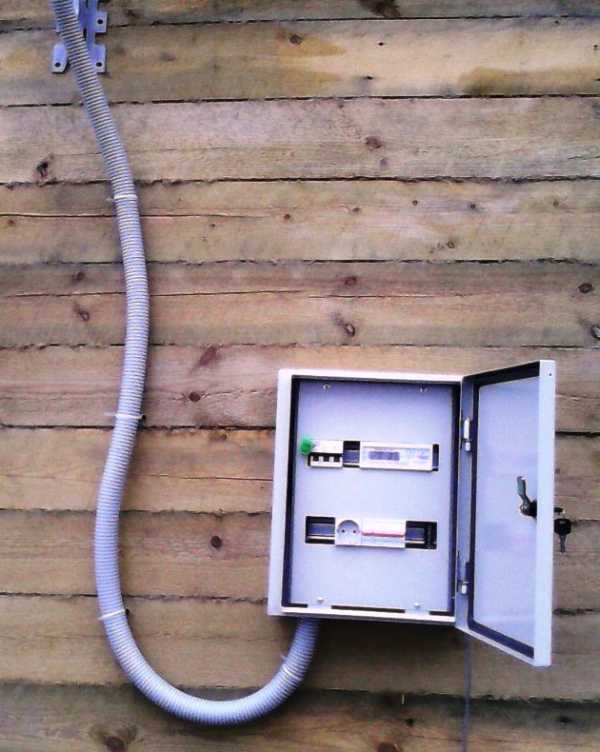

Пример ввода кабеля в гараж через стену на снимке

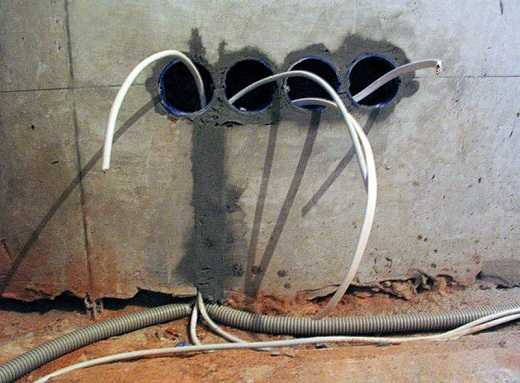

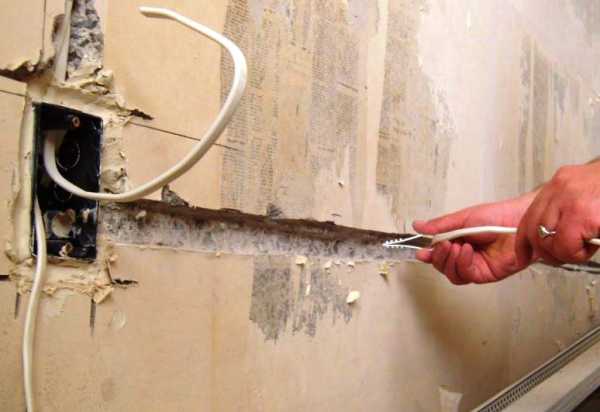

На фото проводка света в гараже

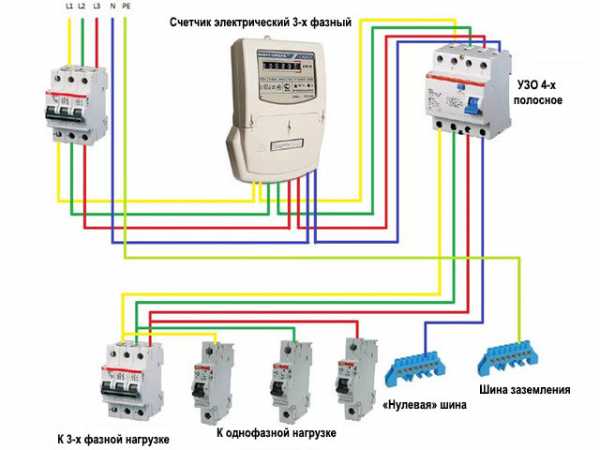

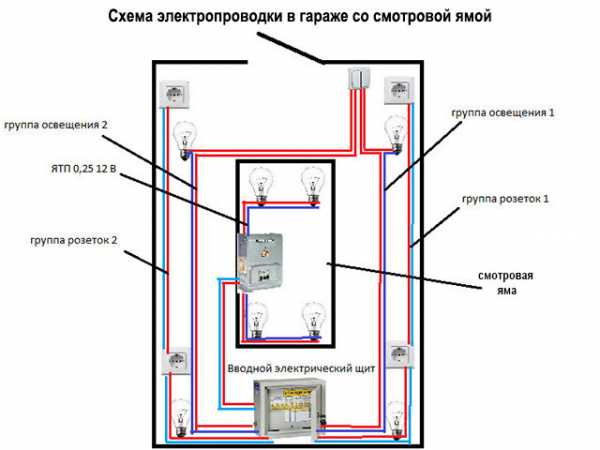

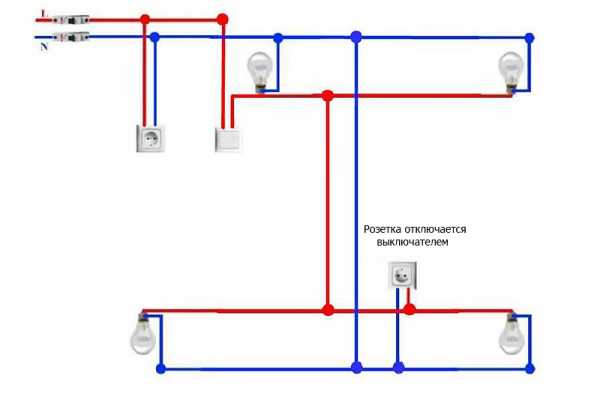

Схема проведения электричества в гараж на рисунке

Лампы дневного света

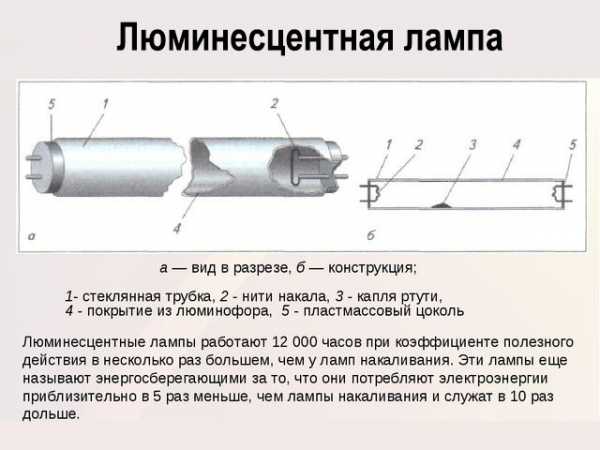

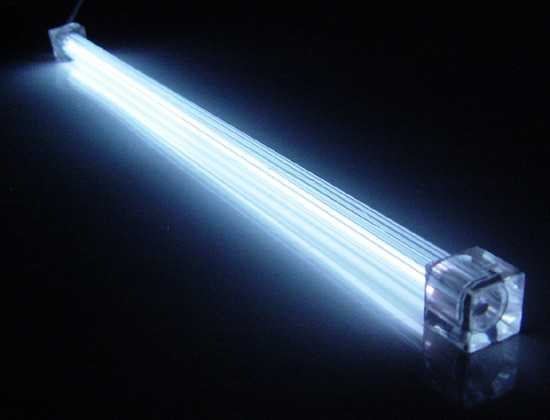

Лампы дневного света для гаража представляют собой вид люминесцентных ламп с голубоватым свечением. Главный недостаток таких ламп заключается в том, что в холодных условиях они плохо загораются и свет их слишком тусклый. То есть в неотапливаемые гаражи их устанавливать нет смысла. Для установки в гаражах достаточно приобрести лампы с мощностью от 15 до 100 Вт, так как в таких условиях их свет будет максимально приближен к дневному. Читайте руководство как сделать печку для гаража.

Свет в гараже без электричества

Часто бывает такое, что нет возможности провести электричество в гараж, а свет там просто необходим. Можно попробовать заморочиться установкой солнечных батарей, но специалисты утверждают, что это будет стоить дорого, как бы парадоксально это не выглядело. Можно использовать источник бесперебойного питания, в зависимости от мощности он может проработать несколько часов. Еще вариант – приобретение бензогенератора, но если приходится использовать его часто, то такая покупка становится нерациональной.

Что делать, если отключили свет в гараже?

Если в гараже внезапно отключили свет, а работу надо закончить срочно, то на такие случае необходимо иметь альтернативные источники питания. Например, солнечные батареи, аккумулятор или светильники, работающие от батареек.

Видео

Смотрите на видео рекомендации как провести подземное электричество в гараж:

Провести электроэнергию в гараж не составляет особого труда, как уже стало понятно из вышеописанного. Если отсутствует необходимый опыт, то следует обратиться к профессионалам. Затраты на проведение данных работ окупятся с полна, особенно если в гараже планируется разместить мастерскую.

kakgarazh.ru

Как провести свет в гараж правильно: полезные советы

Вы хотите иметь комфортное, безопасное гаражное помещение, спокойно заниматься там осмотром и ремонтом машины, производить плановую замену деталей? Тогда вам точно стоит провести свет в гараж. Именно система освещения, подключенная к электрическому кабелю и щитку, решит сразу все проблемы. Вы можете сделать освещение направленное, выделить определенные зоны, а также установить общие светильники. Это экономично, эффективно, обеспечивает отличные условия для работы.

Сегодня мы рассмотрим более подробно, как грамотно провести в гараже электрическую проводку. Также рассмотрим, что можно сделать при отключении света. Полезные советы и инструкции вам обязательно помогут. Будьте внимательны и осторожны, делайте все тщательно. Тогда у вас всегда будет отличное освещение в гараже, вы гарантируете безопасность.

Защита проводки

Лучшее решение – сделать скрытую проводку. И здесь речь не об эстетике, а о безопасности. Безусловно, сделать выемки в стенах для проводов получается не всегда, ведь некоторые гаражи строят из листового металла по каркасной технологии. Но и в такой ситуации тоже можно оградить электрическую проводку от негативных внешних воздействий: используйте специальные короба, каналы для кабелей, гибкие трубки из гофрированного материала.

Безопасность также необходимо обеспечить и с помощью индивидуального электрощита. В него устанавливают современное заземляющее приспособление. Некоторые гаражники успешно используют для этого арматуру с диаметром 1,5 см. Их вкапывают вертикально в землю, а между собой соединяют дополнительно стальной пластиной.

Непременно позаботьтесь и о переключателях, розетках. Их тоже нужно оградить от влаги, пыли, вероятных механических воздействий. Специалисты рекомендуют использовать в гаражном помещении приборы класса IP44.

Проводим электричество в гараже официально

Оказывается, проведение электричество в гаражном помещении тоже следует узаконить. Лучше это сделать, чтобы получить больше возможностей, гарантии безопасности, выполнить все на законных основаниях. Если вы желаете иметь полноценную мастерскую в гараже, без этого просто не обойтись.

Просто отправляйтесь в вашу энергоснабжающую компанию. Там вам нужно будет получить соответствующее разрешение на проведение электричества. Также вам дадут подробные технические условия. Нужно стараться соблюдать все пункты этих правил.

В кооперативном гараже порядок подключения электричества немного другой. Вам нужно обратиться непосредственно в кооператив, где и выдаются разрешения на индивидуальную электрификацию гаражного помещения. Там вам подробно расскажут, на каких условиях можно выполнить подключение к общему электрическому щитку, покажут, где он находится. Также вам понадобится заключить договор относительно энергосбережения.

Проводим электричество в гараже своими руками. Алгоритм работы

Сейчас мы рассмотрим пошаговое руководство для прокладывания электричества в гараже.

Первый шаг. Схема

В первую очередь надо составить схему проводки. Таким образом вы не ошибетесь в процессе монтажа, сумеете правильно рассчитать количество материалов. В схеме указывается расположение всех розеток и переключателей, светильников и проводов. Запомните важные моменты.

Отметьте обязательно, как вы будете производить подключение каждого элемента электросети. Например, переключатель с лампой надо последовательно соединять, а розетку ставят перед выключателем.
Соединение следует начинать с распределительного щитка.
Соблюдайте расстояние между кабелем и потолком. Специалисты утверждают, что дистанция должна составлять хотя бы 10 см. От пола до розетки нормальный шаг равен 50-ти см. С правой стороны от ворот желательно расположить общий выключатель. Его надо установить на расстоянии 150 см от пола.

Потом предстоит аккуратно и точно перенести всю схему непосредственно на стены гаража. Хороший способ – использовать длинный шнурок, обмакнув его перед этим в краску.

Второй шаг. Подготовка инструментов и материалов

Заранее приготовьте все необходимые для работы материалы, инструменты. Вот что точно понадобится.

Отвертка с индикатором питания.
Молоток.
Зубило.
Отвертка.
Перфоратор.
Дрель электрическая с набором сверл.
Изолента.
Саморезы и дюбели.
Строительный гипс.
Плоскогубцы.

Непосредственно для обустройства системы электрической проводки вам понадобится качественный кабель. Желательно использовать медные, а не алюминиевые провода. Также нужны розетки и переключатели, светильники. Обязательно подберите гофры, каналы и трубки для защиты кабеля.

Третий шаг. Монтаж проводки

Сам процесс монтажа можно условно разделить на два этапа. Сначала делают внешнюю проводку, которая идет от источника энергии к гаражу. Затем укладывается внутренняя проводка, непосредственно в гаражном помещении.

Здесь есть крайне важный момент. Запомните! Наружный кабель должен прокладывать исключительно профессиональный электрик, у которого имеется специальный доступ к работе с высоковольтными линиями электропередач.

Внешняя проводка

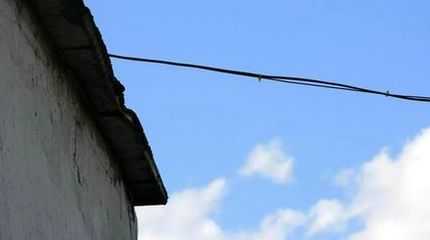

Можно прокладывать между помещениями кабель под землей и по воздуху. Когда расстояние до столба более 25-ти метров, нужно ставить дополнительный столб. Есть требования к расположению кабеля: 6 метров над проезжей частью, 3, 75 над тротуаром, 2,75 над землей возле гаража. Вводится проводка через стену. Тут понадобятся изоляторы на крючках. При этом отверстие в стене должно идти с уклоном в сторону улицы, чтобы влага туда не попадала.

Когда основная работа завершена, нужно тщательно изолировать все зазоры, щели. Может быть проблема с высотой гаража. Когда он ниже требуемых 2,75 м, понадобится установить специальную выгнутую трубу для кабеля.

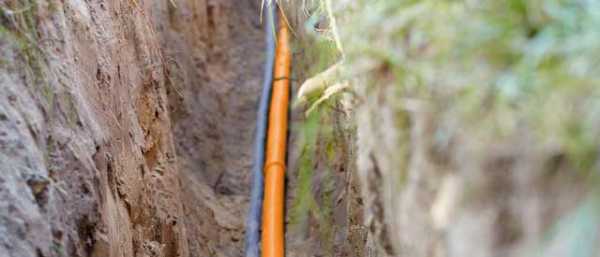

Если вы выбрали метод подземной прокладки, вам обязательно понадобится стальной кожух для защиты кабеля. В фундаменте делается отверстие, куда и вводится труба с кабелем внутри. Потом, уже на заключительном этапе, электрик выведет электрический кабель к вводному ящику со счетчиком и предохранителями.

Проведение внутреннего кабеля

Лучше всего проводить внутри скрытую проводку. Но если гараж из металла, придется делать надежную внешнюю проводку. Для этого используют каналы, гофрированные трубки и плинтусы, короба. Проще всего прикрепить скобками к стенам пластиковые каналы для кабеля, а затем заложить туда сами провода. Это надежно и аккуратно, эстетично смотрится. Короба монтируют шурупами.

В кирпичном и бетонном гаражном помещении желательно сделать электрическую проводку скрытого типа. Это выполняется непосредственно перед оштукатуриванием. В стенах делают специальные углубления, куда и закладывают потом провода. Запомните, что при таком методе монтажа концы проводов спаивают друг с другом, чтобы предотвратить окисление и нарушение конструкции. Когда проводки спаяны, их дополнительно фиксируют изолентой.

Свет в смотровой яме

Погреб или смотровую яму тоже стоит электрифицировать. Поскольку влажность будет выше, опытные гаражники советуют использовать понижающий трансформатор для достижения уровня напряжения в 42 вольта. Конечно, оборудование тоже должно быть соответствующим.

Можно ли сделать освещение без проводки?

Некоторые задаются именно таким вопросом, если нет желания проводить электрический кабель. Конечно, альтернативные решения есть. Кто-то рассчитывает на солнечные батареи, другие пробуют использовать переносные аккумуляторы. Можно и генератор установить. Но все эти методы отличаются невысокой эффективностью, требуют чрезмерных затрат. Бензиновый генератор может стать неплохим вариантом, если вы его планируете использовать часто.

Стоит ли брать дневные лампы?

Помните, что лампы дневного освещения в прохладных помещениях светят плохо. Они подойдут только для отапливаемого гаража. В других случаях лучше брать простые лампы с мощностью 30-100 ватт.

Как быть, если отключили электричество?

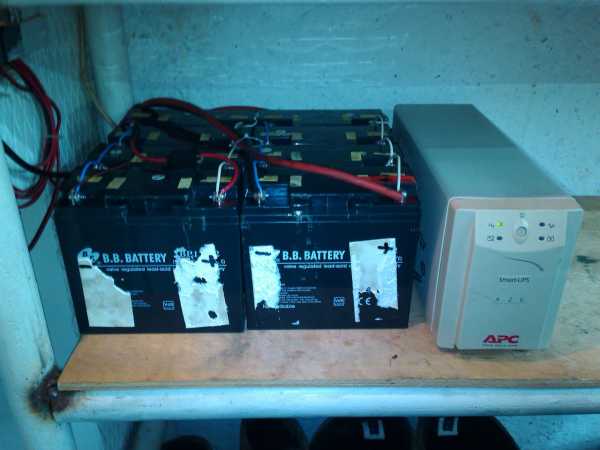

У вас всегда должны быть под руками альтернативные источники света. Можно приобрести несколько светильников на аккумуляторах, больших фонарей и прожектор. Только следите, чтобы они у вас были в рабочем состоянии, заряжены.

Видео: основные принципы прокладывания электрической проводки

Вы можете ознакомиться с ключевыми правилами прокладывания электрического кабеля, установки щитка. Вам поможет следующее видео. Здесь вся информация представлена наглядно, на конкретном примере.

Постарайтесь следовать полезным советам, соблюдать правила безопасности. К монтажу проводки необходимо подходить максимально ответственно, поскольку именно от этого во многом зависит пожарная безопасность в гаражном помещении.

garazhov.ru

Как провести в гараж свет: рассмотрим подробно

Свет в гараже своими руками

Свет для гаража значительно улучшает условия его пользования, дает возможность работать с электроинструментами, электрооборудованием и даже станками. При расположении гаража рядом с домом провести к нему электричество достаточно просто.

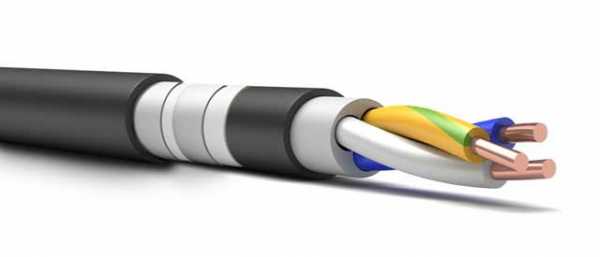

Необходимо приобрести бронированный кабель, проложить его в гараж к месту расположения распределительного щитка с автоматами, от которого будут идти электропровода. В этой статье предлагается познакомиться, как провести свет в гараж?

Какие требования предъявляются при монтаже в гараже освещения

Еще на стадии проектирования своего гаража, следует продумать, каким будет его освещение, где оно будет размещаться, какие лампочки будут использоваться? Основное правило при этом – соблюдение всех требований безопасности и комфорта.

К ним относятся:

Гаражное пространство необходимо освещать полностью. Здесь не должно быть темных уголков, в которые могут попасть нужные вещи и затеряться там.
Необходимо обеспечить равномерное распределение света по гаражу. Для этого следует устанавливать общее и локальное освещение.
Для того чтобы правильно провести свет в гараже, схема должна быть достаточно удобной. Лучше всего, в этом случае, подойдет модульная проводка, позволяющая сделать освещение в определенной зоне, удобной для владельца гаража.
Следует решить вопрос экономного расходования электроэнергии, что очень важно при постоянной работе в гараже и отсутствии в нем естественного освещения. Для этих целей возможно использование самых экономных лампочек.

Какие выбрать источники освещения

Каждый вид источника света имеет достоинства и недостатки. Перед тем как подключить свет в гараже стоит подробно ознакомиться со всеми видами ламп, и выбрать из них наиболее подходящие для использования.

Для освещения гаража можно применять такие виды ламп:

Накаливания. Их легко установить, просто эксплуатировать. Но такие изделия имеют достаточно много недостатков:

короткий срок службы;
берут много электроэнергии при включении;
неравномерно освещают помещение;
излучение света не белого, а красного или желтого оттенков, что отрицательно сказывается на зрении человека;
выделяют тепло, а значит, забирают много энергии;
очень опасны, перегорая, такие лампочки могут создавать искры, что в гараже нежелательно.

Люминесцентные. Хотя такие лампы более экономичны, дают равномерное освещение и имеют большой срок эксплуатации, у них так же имеется ряд недостатков:

при температуре в помещении меньше пяти градусов лампочка может не зажечься;
изделие очень чувствительно к перепадам в сети электроэнергии. При неполадках с напряжением лампа станет мигать и очень тускло гореть;
самый большой их недостаток – приносят вред здоровью человека. Содержание внутри лампы ртути может быть опасным, если она разобьется, а после перегорания ее необходимо специальным образом утилизировать, что не всегда возможно.

Совет: Если возникла необходимость в использовании таких ламп, то в гараже следует установить обогреватель и бесперебойную подачу электроэнергии, а обращаться с изделиями очень аккуратно.

Энергосберегающие. Это оптимальный выбор для гаража. Такие лампы достаточно хорошо и равномерно освещают помещение, служат сравнительно долго, а колебания температуры не влияет на их эксплуатацию. Можно подобрать нужный свет:

дневной;
мягкий;
холодный.

К недостаткам ламп относятся большая цена, а из-за содержания ртути в ней, вред для здоровья.

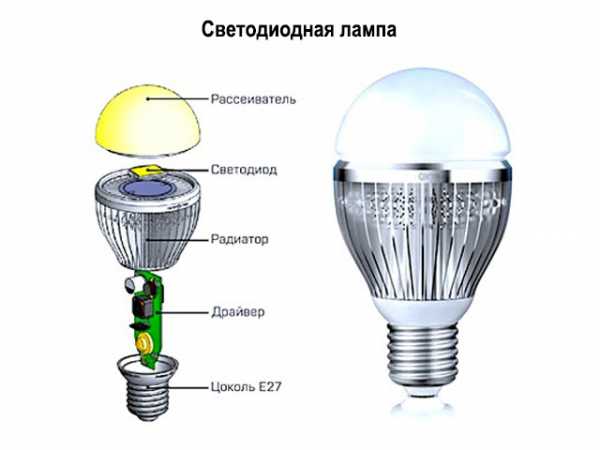

Светодиодные.

Их достоинства:

малое потребление электричества;
свет не пульсирует и не мигает;
имеет высокую цветопередачу;
большой срок эксплуатации;
не несут угрозы для здоровья человека.

К недостаткам относится высокая стоимость.

Как правильно организовать проводку освещения

Перед тем, как провести свет в гараже следует разработать схему его прокладки.

Это может быть:

Скрытая проводка, что обеспечит дополнительную безопасность. Она устанавливается при строительстве самого гаража (см. Строим гараж из пеноблоков своими руками), перед проведением оштукатуривания помещения. Проводка производится вдоль потолка.

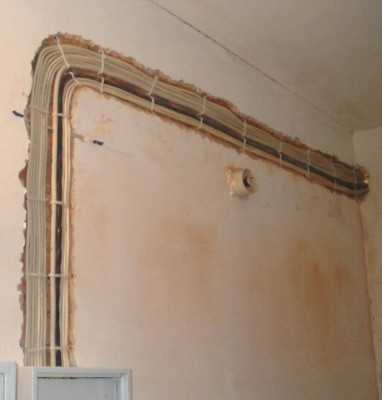

Проведение скрытой проводки в гараже

Совет: Скрытая проводка должна проводиться после грамотного проектирования. Иначе понадобится разрушать часть нанесенной штукатурки. Не лишней будет консультация со специалистами электриками и людьми, постоянно работающими в гараже, которые знают лучше всех, каким и где должно быть устроено освещение.

Открытая проводка, проводится сверху штукатурки. Этот способ встречается довольно часто. Провода прячутся в пластиковые коробки. Монтаж их гораздо легче, чем при закрытой.

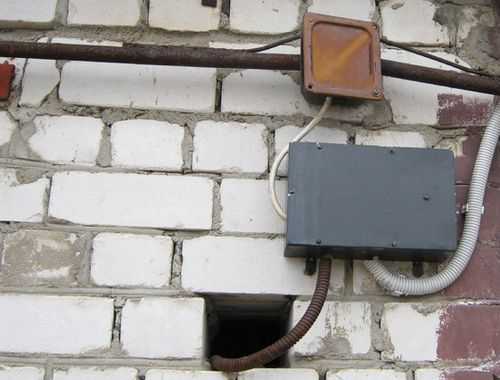

Открытая проводка освещения для гаража

Помимо разработки схемы необходимо:

Определить какое освещение должно быть, количество проводов, сколько провести. Свет в гараж, а точнее количеств лампочек,рассчитывается по специальной формуле: Р = р*S/n, в этой формуле: p-мощность электрического освещения на один квадратный метр, S-площадь всего гаража, n-число светильников. При этом необходимо учитывать, что каждый вид лампочки имеет свой уровень мощности освещения на квадратный метр.
Очень важным моментом является освещение смотровой ямы, при ее наличии. Смотровая яма – это место, куда может что-то падать, здесь постоянно присутствует влага. Предпочтение лучше отдать локальным источникам освещения, а их установку выполнить в боковые стенки ямы, что необходимо делать очень аккуратно и тщательно.

Из-за большой влажности лампы в яме должны быть низковольтными, лучше если они будут светодиодными или галогенными, как показано на фото.

Освещение в гараже смотровой ямы

Как подавать свет в гараж

Подача света зависит от размеров гаража:

Если помещение небольшое, то в центре потолка устанавливается один сильный светильник и освещение рабочих зон.
В большом по размерам гараже, можно использовать один светильник непосредственно над автомобилем и несколько светильников на стенах, которые могут располагаться на разных уровнях

Можно использовать многоуровневое освещение гаража.

В этом случае светильники размещаются на потолке и на трех разных горизонтальных уровнях:

На высоте 40 сантиметров.
На высоте 75 сантиметров.
На высоте 1,8 метра.

Помимо этого:

Центральную лампу следует монтировать так, чтобы машина, стоящая под ней, не бросала теней в стороны. Для этого удобно использовать установку светильников на кронштейнах, которые могут крутиться в разные стороны, что позволяет менять направление освещения и создать идеальную подсветку для рабочей зоны.
Можно предусмотреть использование лампы, позволяющей монтироваться своими руками на капот. В этом случае «сердце» автомобиля станет хорошо освещаться.
В рабочих зонах, где есть полочки или антресоли стоит устраивать точечные светильники.

Совет: Точечные светильники следует дополнить настольной лампой, или заменить их светодиодной лентой, что даст возможность сделать освещение гаража высокого качества.

Подробно, как сделать свет в гараже можно увидеть на видео.

Как сделать освещение в гараже без использования электричества

Если на гараже выключают свет, то следует предусмотреть устройство, работающее вне зависимости от наличия электричества. Оригинальная схема, работающая на основе солнечной батареи, которая заряжает аккумуляторную батарею и одновременно питает лампы на 12 Вольт, через контролер управления, представлена на схеме.

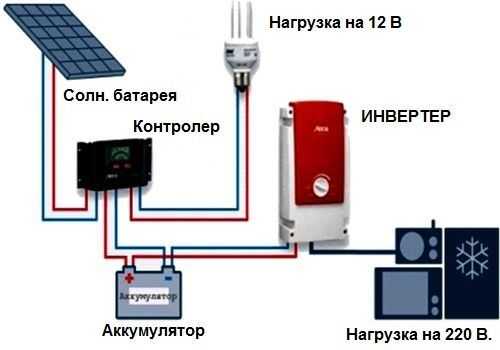

Схема зарядки аккумулятора от солнечной батареи

Но использование такого варианта подходит не для каждого климата.

Более надежный вариант использование бензогенератора мощностью два киловатта. Но здесь дорого каждый раз запускать генератор.

При использовании комбинированной системы, которая состоит от бензогенератора, запускаемого в при работе инструментом, одновременно, при помощи устройства для зарядки, заряжается автомобильный аккумулятор на 12 вольт. А чтобы он быстро не разряжался для освещения можно брать экономичные светодиодные ленты.

Правильно организованное освещение в гараже – комфорт для его владельца.

1pogarazham.ru

как сделать своими руками фото и видео

Практически у каждого автовладельца есть гараж. Мужчины любят проводить время в гараже по разным причинам: именно в гараже можно провести ремонтные работы автомобиля и работы другого характера. Для проведения их свет просто необходим. Поэтому многие люди задаются вопросом: как провести свет в гараж.

Освещение в гараже – это самый важный вопрос, который требует решения сразу после покупки или строительства гаражного строения. Зачастую в гаражных строениях хранят заготовки на зиму, проводят замену запасных частей и просто используют в качестве склада для хранения бытовых вещей. Гаражные помещения должны быть оснащены полноценным освещением, а провести свет самостоятельно не составит особых проблем.

Основные требования для составления проекта освещения в гараже

Как сделать освещение в гараже своими руками? При проектировании освещения нужно обозначить места расположения осветительных приборов. Для этого нужно соблюдать следующие требования и следовать нижеперечисленным рекомендациям:

правильная подача света, которая сможет обеспечивать полную видимость внутреннего пространства гаража;
обязательная проводка освещения в смотровую яму, если таковая имеется;
обеспечение равномерного распределения света;
разработка оптимальной схемы освещения.

Чаще всего в гаражах обычного типа используют модульную систему освещения. Такая схема обеспечивает освещение хорошего качества в нужной зоне. В случае, если вы часто и долго находитесь в гараже, необходимо продумать вопрос экономного расходования электроэнергии посредством использования энергосберегающих лампочек.

Факторы, влияющие на выбор системы подачи света

Для правильного выбора системы освещения в гараже необходимо учитывать следующие факторы:

габариты гаража, учет высоты, ширины;
используемые виды ламп;
учет зон частого пользования;
окрас стеновых покрытий: если стены окрашены в светлые тона, то обеспечивается отражение света примерно на 50 %.

Как и при освещении других помещений, в гараже также необходимо учитывать используемый тип ламп и их количество.

Типы ламп для гаража и способы расчета количества

Гараж ничем не отличается от других помещений, требующих освещения, поэтому его можно осветить, используя следующие типы ламп:

лампы накаливания;
люминесцентные лампы;
галогенные лампы;
светодиодные лампы или ленты.

Лампы накаливания не требуют особых знаний в установке и использовании, к тому же обладают доступной ценой. Но есть и ряд отрицательных моментов: они потребляют большое количество энергии, имеют короткий срок службы и неравномерно распределяют свет. Электрики не советуют использовать данный тип ламп в гараже.

Гараж – это строение, в котором окна не предусмотрены, поэтому он является достаточно темным помещением. В таких случаях к вопросам освещения нужно подходить более скрупулезно, ведь оно должно обеспечивать стопроцентную видимость всех уголков гаража. Одним осветительным прибором в гараже не обойтись. Для создания полноценного освещения требуется определить зоны, в которых свет используется чаще, и их необходимо обеспечить качественными светильниками. Поэтому на начальных этапах по работе с освещением необходимо точно определить количество осветительных приборов и провести схематичную разводку.

Для гаража небольших габаритов, например 6 х 3 или 4 х 5 метров рекомендуют устанавливать 4 или 5 осветительных элементов. Например, 2 светильника устанавливают на въезде в помещение, 2 прибора — над стеллажами с верстаком и 1 — над зоной хранения бытовых вещей и запасных частей. В случаях наличия смотровой ямы или подвала необходимо рассмотреть варианты обеспечения освещения и в этих зонах. На въездной части в гараж светильники нужно размещать по боковым стенам, так ка такое расположение создаст равномерное освещение и в темное, и в светлое время суток, что облегчит въезд автомобиля в помещение.

Зона, где располагаются стеллажи с запасными частями, инструментами и верстаком, называется верстачной. Для обеспечения освещения в этой зоне главным фактором являются габариты станка. Если верстак небольшой — достаточно одного светильника, в других случаях нужно рассмотреть варианты дополнительной установки светильников. Бывалые мастера гаражного промысла советуют в верстачной зоне монтировать два светильника: общего и специального назначения.

Для освещения складской зоны рекомендуется обеспечить освещение каждого яруса. Для этого на каждом стеллаже устанавливают несколько маломощных осветительных приборов, которые создают прекрасную видимость каждого элемента стеллажа.

Основные принципы выбора светильников

Большее предпочтение среди владельцев гаражей приобретают два типа осветительных приборов:

люминесцентные лампы;
лампы накаливания, или, в простонародье, — «лампочки Ильича».

Добропорядочные владельцы гаражей все-таки отдают предпочтение люминесцентным лампам. Лампы «Ильича» при выделении бензиновых паров автомобилем становятся опасными. Но если такой тип ламп вам удобен, и вы не часто проводите время в своем гараже, то лампы накаливания вполне выполнят свои функции и обеспечат качественное освещение. Единственно, о чем следует позаботиться – это о светильниках, они должны быть выполнены из прочного стекла, оснащенного металлическими решетками.

Люминесцентные осветительные приборы обладают достаточно большим рядом преимуществ:

они служат долгое время;
обеспечивают более качественное освещение.

Для гаража следует устанавливать лампы, обеспечивающие белый холодный свет. Однако такие светильники имеют и несколько отрицательных моментов: если гараж не отапливается, то люминесцентные лампы долго не прослужат, потому что при температуре ниже + 5 градусов по Цельсию они выходят из строя. К тому же, такие светильники плохо переносят перепады напряжения, которые часто бывают в гаражах.

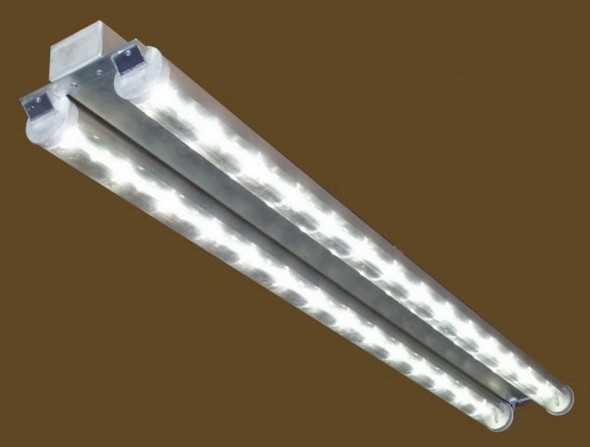

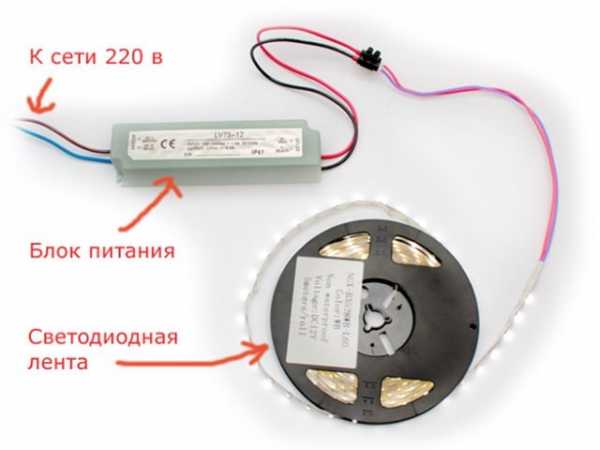

Неплохим, но дорогостоящим элементом освещения являются светодиодные лампы. Такие лампы являются новым современным технологичным устройством и обладают рядом преимуществ – это долгосрочность использования, нетребовательность к условиям использования. Такие устройства отличаются высокой ценой, но эти затраты окупаются, потому что рабочий процесс светодиодов составляет 50000 часов.

Важно! В гаражных строениях с повышенной влажностью следует использовать светильники-переноски, работающие от низковольтного напряжения.

Расчет электропроводки

После сделанного выбора количества и типа осветительных приборов должны делаться подсчет метража используемого провода, определение напряжения автомата-выключателя и схема освещения. Как мы уже говорили, помещение чаще всего делят на три контура: въездная территория, верстачная и складская. В индивидуальных случаях, при наличии подвала рассматривают дополнительную зону для обеспечения его освещения.

При установке светильников в погребе автоматический выключатель устанавливают рядом с входом в подвал. Если у вас выделены три зоны, то запитку электротоком можно обеспечить с помощью медного кабеля с сечением 2,5 миллиметра либо алюминиевого провода сечением 4 миллиметра. Провода с таким сечением обеспечат вам бесперебойное поступление электричества: даже если в одном из контуров произойдет короткое замыкание, два других будут работать в прежнем режиме.

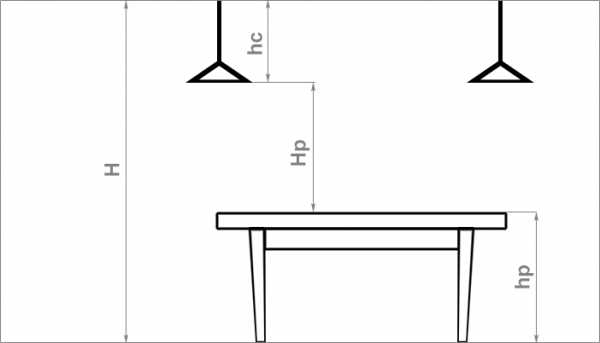

Для грамотного определения мощности осветительных приборов пользуются нормами и требованиями, изложенными в СНиПе. СНиП – это документ, содержащий в себе все показатели норм и правил для создания комфортной системы освещения в гаражном помещении. Для того чтобы самостоятельно рассчитать мощность потребляемого света в гараже, используют следующую формулу: S x P / N, где P – удельная мощность, S – площадь гаража, N – число ламп.

Профессионалы советуют проводить монтаж освещения на три контура, у каждого будет свой автомат на 16 ампер.

Установка электрощитка

Далее приступают к установке распределительного щитка. Со светильниками все предельно просто, их установка происходит на крепежи, которые были предусмотрены при изготовлении. Распределительный щиток для гаража по совету профессионалов должен быть размером 50 х 50 сантиметров, лучше с закрытой системой (крышкой). Такие размеры позволяют в щитке размещать все необходимые элементы: розетки, выключатели. Такое расположение удобно и практично: все находится в одном месте. Распределительный щиток размещается на стене при помощи дюбелей и закрепляется шурупами.

После вышеперечисленных работ приступают непосредственно к монтажу проводов в гараже. Такая работа выполняется согласно следующим способам:

прокладка проводов по стеновой поверхности;
применение пластиковых коробов;
применение накладных коробов.

Важно: По деревянной поверхности стены провода укладывать не допускается, так как это может спровоцировать пожар. Возможно размещение проводов с использованием металлических коробов.

Правила укладки проводов в гаражном строении

расположение проводов должно быть строго горизонтально или вертикально полу, а изгибы должны совершаться только под углом 90 градусов;
провода должны располагаться на предельном расстоянии от отопительных и водных труб;
элементы освещения (розетки, рубильники, выключатели) должны располагаться на удобной высоте;
в гаражах рекомендуют устанавливать трехфазную сеть.

После учета всех требований и установки щитка начинают заниматься подведением кабеля к распределительному щитку, розеткам и выключателям.

Заключение

Провести свет в гараж своими руками несложно, при этом такая работа не требует большого профессионализма и выполняется гораздо проще, чем в квартире. Главное – хорошо ознакомиться с правилами установки и техники безопасности в работе с электричеством. Грамотно сделанный монтаж обеспечит безопасность и удобство использования гаража по назначению.

Важно: Оборудовав освещение внутри гаражного строения, не следует забывать об уличном освещении на въезде в гараж.

Из вышеизложенного можно сделать вывод, что монтаж электрики в гараже — не такое уж и трудное занятие, но следует помнить, что некоторые процессы, требующие специального допуска к электричеству, следует доверять специалистам.

superprovodka.ru

Советы как провести электричество в гараж от электрика

Электричество в гараже значительно увеличивает удобства пользования и дает возможности по работе в нем с электроинструментом, различным электрооборудованием- сварочными аппаратами, компрессором и даже станком.

Как провести электричество в индивидуальный гараж.

Провести электричество в гараж очень просто, если он расположен рядом с домом, линией электропередач или электрическим щитом. Если у Вас частный дом или электрощит в вашей собственности, тогда все просто. Покупаем бронированный кабель и прокладываем его в гараж до места, где будет в нем расположен распределительный щит с автоматами, от которого будет расходится электропроводка. Как ее сделать читаем в этой нашей статье.

Что бы упростить и удешевить процесс, некоторые прокладывают простой ВВГ кабель в ПНД трубе, которую необходимо закапывать на глубину не менее 70 сантиметров. Если гараж находится рядом с домом, то наилучшим будет вариант прокладки с подвязкой к тросу линии электропитания по воздуху. Только используйте специальный провод СИП или другой кабель, изоляция которого устойчива к атмосферным воздействиям. Ввод в гараж осуществляется при помощи гусака или загнутой железной трубы, что предотвращает попадание воды во внутрь.

Если дом или гараж деревянный, то по действующим правилам кабель должен прокладываться по сгораемому основанию только в металлических трубах.

Ввод в гараж осуществляется либо через отверстие в фундаменте на глубине не менее 60 сантиметров, в которое закладывается асбестоцементная труба. Но чаще делается проход через стену в металлических или пластиковых трубах на высоте 2-3 метров. Но помните, что кабель должен быть защищен от механических повреждений- должен быть в металлической трубе или под уголком до высоты 2.5 метра от уровня земли.

На запитывающем щите, кабель берется с автомата необходимого номинала, а в гараже подключается на вводной автомат гаражного щитка.

Если же место подключения принадлежит другому человеку или организации. Вам необходимо будет обратиться к ним. Для выяснения необходимых условий по подключению. При этом Вам необходимо будет установить прибор учета электроэнергии. Как установить и подключить однофазный электрический счетчик (220 В) читаем в этой статье, а про 3 фазный на 380 Вольт- здесь.

Как провести электричество в гаражном кооперативе.

В гаражных массивах, как правило создаются кооперативы и что бы подключить электричество Вам необходимо обратиться к ответственному лицу. Выясните где расположен электрощит и необходимые условия подключения к нему. При этом как правило необходимо:

Заключить договор электроснабжения с гаражным кооперативом.
Проложить электропроводку, установить розетки, выключатели и светильники.
Установить щит и подключить к нему электропроводку гаража.
Обратится к электрику, обслуживающему гаражи, который при соблюдении всех условий произведет подключение электричества.

Чаще всего прокладывается кабель электропитания по стене ближе к крыше вдоль все линии гаражей. Он крепится в металлических, реже пластиковых трубах. Иногда идет открыто по стене без всякой защиты.

Для подключения отводов на отдельные гаражи, вдоль всей трассы в необходимых местах устанавливаются ответвительные коробки. В них и делается подключение кабеля отходящего на гараж, в который он заводится через отверстие в стене во внутрь на электрический счетчик. По правилам все проходы через стены должны производится в металлических трубах. Или в крайнем случае в металлорукаве, как показано на рисунке.

Если электропитание очень сложно или дорого провести и Вам нужен только свет в гараже- читайте нашу статью «Свет в гараже без электричества«.

Основные моменты Я рассказал, если есть вопросы задавайте ниже в комментариях.

jelektro.ru

Как сделать освещение в гараже своими руками

Правильное освещение – одно из необходимых условий при работе в гараже. Оно помогает найти необходимые вещи быстрее и облегчает все работы, связанные с ремонтом. Сделать хорошее освещение можно и своими руками. Для этого нужны только инструменты, проводка, оборудование для освещения и определенные знания в электротехнике.

освещение в гараже

Начало работы

Перед началом работы нужно сделать следующие шаги:

Создать план.
Купить нужные материалы и оборудование.

Можно приступать к монтажу.

схема проводки

При выборе светильников нужно обратить внимание на 4 аспекта:

Установка освящения так, чтобы не было темных мест.
Равномерное распределение светового потока. Это позволит избежать проблем при парковке автомобиля. Также это поможет при ремонте поврежденного транспорта.
Рекомендуется заранее построить схему размещения светильников. При этом она должна быть понятной и осуществимой.
Обратить внимание на экономию. Замените обычные лампы на экономки.

Внимание! Существуют специальные модульные системы, благодаря которым можно полностью осветить помещение.

Чтобы правильно провести свет в гараж, обратите внимание на все преимущества и недостатки современных ламп. Проверьте их характеристики и сравните между собой. Они должны не только экономить энергию, но и хорошо освещать все места.

Самые популярные на сегодняшний день:

Энергосберегающие.
Светодиодные.
Люминесцентные.
Галогенные.

Форма ламп может быть разной, в зависимости от пожеланий пользователей.

схема подключения

Монтаж освещения

При создании схемы необходимо учитывать некоторые детали:

Схема проводки должна создаваться во время формирования проекта строения. Рекомендуется скрытая прокладка. Если она невозможна, можно спрятать провода в пластиковые коробы.
Проводку следует делать во время постройки строения.
Если в помещении уже готовая отделка, подойдут два метода электропроводки – в коробе и штробах.
Для потолочных светильников понадобятся двухжильные кабели с сечением около 2 м2. Обратите особое внимание на изоляцию внутри кабеля, чтобы не произошло короткого замыкания.
Сделайте систему светильников с несколькими выключателями. Например, один на рабочем столе, другой – в месте для отдыха.

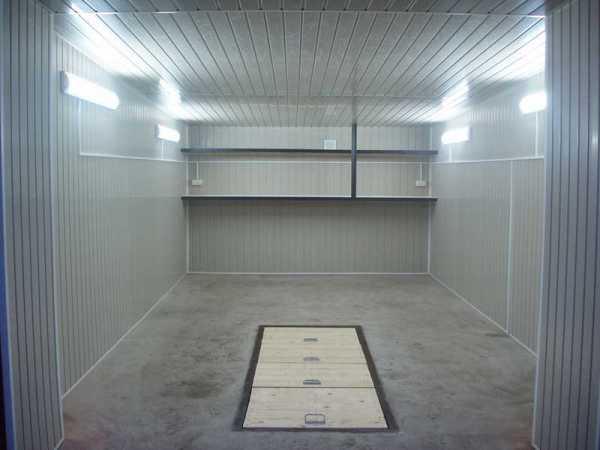

Внимание! Если у вас присутствует смотровая яма, не следует устанавливать в ней светильники 220 вольт. Это не безопасно. Хорошо подойдут низковольтные светильники, которые хорошо переносят влагу. А вот для ворот желательно, чтобы свет был ярким, поскольку при плохом освещении есть риск, что транспорт получит повреждения во время попытки заехать в гараж.

проводка в стене

Как рассчитать количество светильников?

В гараже практически отсутствует солнечный свет, поскольку там не монтируют окна. Основная причина их отсутствия – желание обезопасить транспорт от посторонних глаз. Потому так необходимо искусственное освещение. Одной лампы на потолке будет недостаточно.

Чтобы сделать свет в гараже, помещение следует разделить на определенные зоны. В каждой из них делается определенный вид работы. Потому лампы устанавливаются по одной на каждую из этих зон. Рекомендуется построить план на листке бумаги. Это поспособствует распределению гаража на зоны, а также поможет подобрать лампы необходимой формы и мощности.

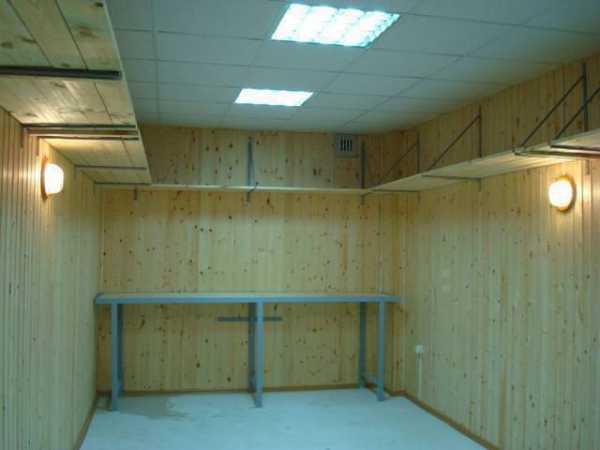

Если ваш гараж маленький по площади, подойдет следующая планировка:

Установка двух светильников у ворот.
Один над столом с верстаком.
Еще один над полками с инструментами и запчастями.

Рекомендуется монтировать светильники на стенах, а не на потолке, чтобы части полки не блокировали освещение.

Чаще всего одной лампы достаточно, чтобы полностью осветить верстак, но порой для некоторых работ нужно очень яркое освящение. Если при работе с проводами установленная лампа не дает нужного эффекта, можно установить еще одну на расстоянии 50 сантиметров от места работы.

На полках одного светильника тоже может быть недостаточно. Можно установить несколько, меньшей мощности, на каждом ярусе. Хорошо подойдут светодиодные ленты.

Итак, нам понадобится как минимум 4 светильника. Можно составить план проводки, учитывая светильники, которые будут установлены в других местах.

Расчет расстояния

Выбор светильников

Теперь мы можем начать выбирать светильники. Очень часто используются длинные лампы, которые закрываются прозрачной крышкой или лампы накапливания, когда светильник закрыт. Последние не являются безопасными, поскольку пар от бензина может привести к следующим последствиям:

Взрыв лампочки.
Короткое замыкание.
Пожар.

Потому рекомендуется, чтобы в таких светильниках было очень толстое стекло.

Виды ламп

При подборе ламп нужно учитывать особенности помещения и размер бюджета на обустройство света. Также при выборе стоит учитывать качество напряжения в сети, т.к. возможно нужно будет докупить стабилизатор напряжения или ИБП.

ИБП

Люминесцентные

Данные светильники считаются наиболее безопасными. Они долго работают и редко перегорают. При этом они очень яркие и потребляют мало энергии. Лучше всего подойдет белый цвет, чтобы уменьшить нагрузку на глаза.

Внимание! У данных светильников есть несколько существенных недостатков. Внутри них находится ртуть, и если лампа разобьется, она начнет распространяться по помещению. К тому же их нельзя использовать, если в гараже есть проблемы с проводкой или он не отапливается.

Гараж считается пыльным и влажным помещением. Потому лампы должны быть хорошо защищены.

Люминесцентные лампы

Лампы накаливания

Они очень дешевые, и их легко монтировать. При этом освещение всегда хорошее. Но у них есть два недостатка:

Они служат недолго.
Потребляют очень много энергии.

лампа накаливания

Галогенные

Энергоэффективны. Хорошо подходят для локального освещения. Из недостатков – плохая защита от воздействия влаги и пыли.

Галогенные лампы

Светодиоды

Служат очень долго, но при этом они очень дорогие. Не пользуются большим спросом.

Оптимальным вариантом будет совмещение всех перечисленных видов ламп. Это позволит сделать освещение максимально эффективным при низких затратах.

Светодиодные лампы

У вас нет проводки

Порой приходится делать свет в гараже без электричества. Если в гараже отсутствует проводка, можно сделать освещение при помощи аккумулятора.

Что нам нужно, чтобы сделать освещение своими руками?

Нам понадобятся следующие инструменты:

Тестер для проверки электричества.
Плоскогубцы.
Отвертки.
Изолента.
Очки и перчатки для защиты.
Кусачки для очистки проводов.
Дрель.
Молоток и гвозди (для установки розеток).
Выбранные лампы.

Если планируется сделать скрытую проводку, то нам понадобятся дополнительные инструменты.

аккумуляторы

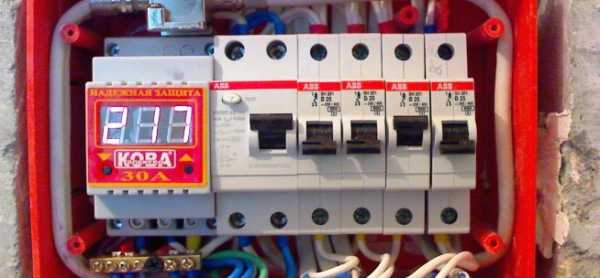

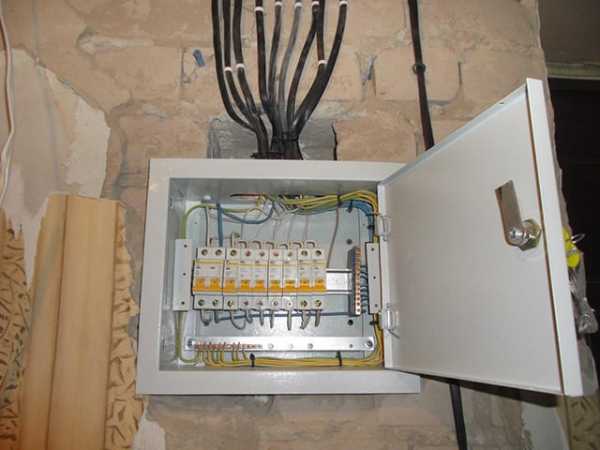

Электрощит

Кроме всего прочего, нам понадобится обустроить электрощит с автоматом. Он необходим, если в гараже случилось короткое замыкание. Автомат самостоятельно отключит энергопоступление, обезопасив помещение. Рекомендуется делать его поближе ко входу, чтобы перед тем, как покинуть помещение, можно было отключить автомат.

Сделать свет в гараже своими руками достаточно просто. Нужно просто выбрать лампы, которые подходят для вашего помещения, и заранее разработать план монтажа. А если у вас нет проводки, можно установить свет в гараже от аккумулятора.

vseogarage.ru

Внешняя проводка для подключения света в гараж

Гараж без освещения и хотя бы одной розетки с 220 Вольтами – это не гараж, а скорее крытая парковка. В неосвещенный гараж даже просто заезжать темным зимним вечером будет некомфортно, а зимой без электрообогрева – еще и холодно. Без электричества можно забыть и об автоматических воротах. Поэтому стоит подумать о том, как провести свет в гараж и как сделать проводку в гараже.

Внешняя проводка

Начнем с того, как можно сделать проводку в гараж. Внешнюю проводку вы можете сделать воздушной или подземной. Какой вариант предпочесть – решать вам. Тут многое зависит от расстояния между объектами и имеющихся на пути к гаражу препятствий. Если вы планируете использовать в гараже мощное электрооборудование, выбирайте для проводки кабель с соответствующим сечением.

Подземная проводка

Сразу следует заметить, что для подземной проводки используется довольно дорогой бронированный кабель с медными жилами. Правда, огромным плюсом подземной проводки является то, что она не портит внешний вид участка и построек нависающими над ними проводами.

Кабель для подземной проводки (силовой бронированный кабель ВБШвнг(А)-LS)

Для обустройства подземной проводки нужно вырыть траншею глубиной 0,7–1 м. Дно траншеи следует засыпать слоем песка толщиной 0,1 м. На песок укладывается кабель и засыпается таким же слоем песка.

Подземная проводка — траншея — один из вариантов, как провести свет в гараж

Перед тем, как провести свет в гараж, нужно учесть несколько нюансов. Кабель при укладке ни в коем случае нельзя натягивать, лучше, наоборот, положить его с изгибами – змейкой. Это связано с тем, что грунт, например, при промерзании зимой или после обильных дождей может слегка сместиться, да и металлические жилы кабеля при колебаниях температуры изменяют свои линейные размеры. Поэтому туго натянутый кабель может порваться. Оставив небольшой запас, вы сможете не беспокоиться об этой проблеме.

Сверху кабель можно засыпать землей. Если нужно дополнительно защитить кабель, то на слой песка уложите еще и слой кирпичей, а только потом засыпайте траншею землей.

Ввод подземного кабеля в постройку обычно осуществляется через отверстие в фундаменте. При этом кабель должна защищать металлическая труба, диаметр которой вдвое больше диаметра кабеля. Причем труба должна выступать за пределы наружной стены фундамента на 0,6 м, и на 0,05 м за пределы внутренней.

Подземная проводка — обустройство ввода

Некоторые люди думают, что кабель можно защитить с помощью металлической трубы на всем его протяжении. Это не самая лучшая идея, так как в трубе будет собираться конденсат и кабель большую часть времени будет фактически находиться в луже со ржавой водой.

Бывают случаи, когда нет однозначного ответа на вопрос, как провести свет в гараж. Иногда приходится использовать комбинированную проводку или, например, подключить подземную проводку к воздушной линии. При этом очень важно защитить кабель от случайных повреждений. Для этого используется металлическая труба, прикрывающая кабель на участке от уровня земли до высоты в 2 м.

Надземная проводка

Если гараж расположен рядом с домом, то можно особо не задумываться на тем, как провести свет в гараж, ведь скорее всего надземная проводка будет оптимальным решением. Используемый для воздушных линий самонесущий кабель сравнительно недорог. Но если расстояние между объектами превышает 25 м., то потребуется установка промежуточных опор. От расстояния между объектами также зависит и минимальное сечение провода, если вы выбрали вариант с медными жилами. При расстоянии между объектами (опорами) до 6 м., можно использовать медный кабель сечением от 4 мм2, при большем расстоянии – от 6 мм2.

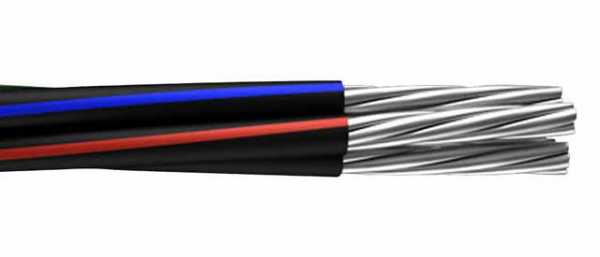

Провод самонесущий изолированный (СИП) для надземной проводки

Кроме того, следует соблюдать нормы, касающиеся минимальной высоты расположения провода. Точка крепления провода к постройке должна находиться на высоте 2,75 м. от земли. Если провод проходит над пешеходной зоной, его следует поднять на высоту 3,75 м., а если над проезжей частью – то на 6 м.

Воздушный кабель крепится к изоляторам и далее через отверстие в стене со специальной втулкой или трубостойку заводится в помещение. Следует располагать кабель таким образом, чтобы к нему нельзя было случайно прикоснуться, причем не только стоя на земле, но и выйдя на балкон, выглядывая из окна.

Надземная проводка — ввод в помещение — один из вариантов, как провести свет в гараж

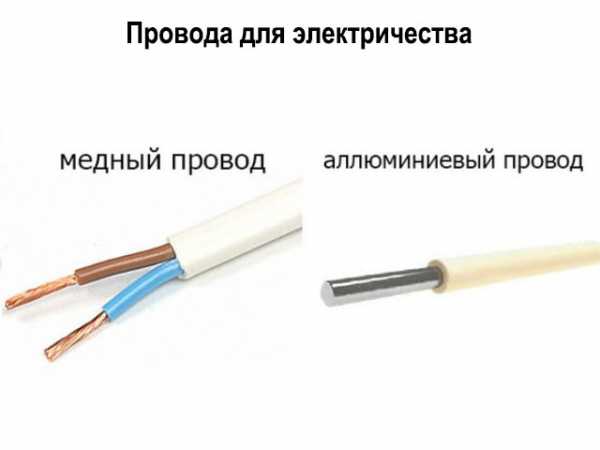

Если вы используете алюминиевый кабель для внешней проводки, то для его соединения с медной внутренней проводкой нужно использовать специальные зажимы. Нужно заранее не только подумать не только о том, как сделать проводку в гараже, но и о правильном соединении внутренней и внешней проводки. Если использовать обычную скрутку, то в месте соединения проводов начнется процесс коррозии, со временем это неизбежно начнет греться, а потом станет источником более серьезных проблем.

stroy-frost.ru
