Процессы строительства или ремонта напрямую связаны с необходимостью заменить старые или проложить совершенно новые коммуникационные трубопроводы. Взявшись за составление проекта для предстоящих работ, вам непременно потребуется рассчитать объем трубы.

А о том, как это сделать, мы и поговорим в данной статье.

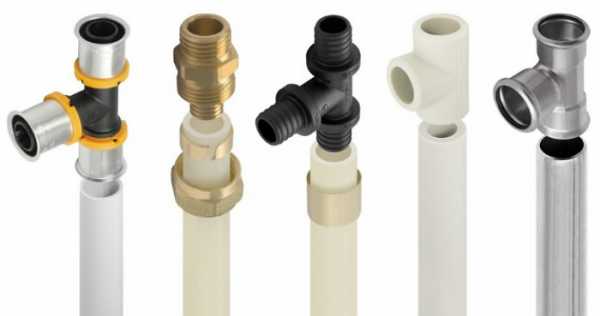

Для проектирования трубопровода следует знать множество параметров

Зачем необходимо знать объем

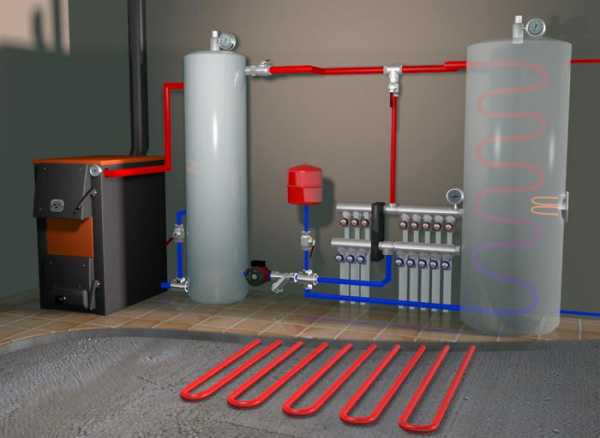

Для того чтобы точно знать количество антифриза для отопительной системы следует произвести расчет

Во время строительства нового здания или при производстве ремонтных работ не существует деталей, которые являются незначительными. Ну а расчет такого параметра, как объем, является наиболее важным для создания коммуникационной магистрали (читайте также статью «Расчет диаметра трубы для отопления – важный этап проектирования отопительной системы»).

В процессе проектирования той или иной системы необходимо будет посчитать объем двух видов:

Внешний, именуемый также как фактический;
Внутренний, именуемый также как полезный.

Если вам необходимо получить величину равную количеству воды в трубе, тогда вам необходимо произвести расчет именно внутреннего варианта.

Обратите внимание! Для того чтобы получить необходимые величины вам придется использовать самые обычные школьные уравнения из курса тригонометрии. Но в данном случае использование подобных формул будет граничить с практическими знаниями по физике и механике.

Если производить расчет объема трубы с некоторой халатностью и допускать неточности, то при реальной подаче воды в коммуникацию самым обычным напором в сети может возникнуть высокий уровень давления, который послужит ускорением износа созданного трубопровода.

Возможно, конечно, и совершенно противоположная ситуация, низкое давление послужит причиной того, что созданная система не будет функционировать необходимым образом.

Как производить расчет

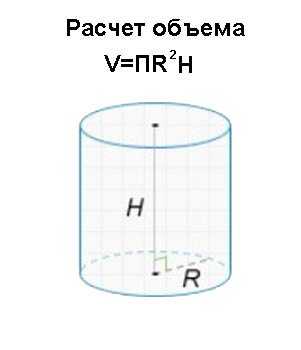

Тригонометрические формулы

Инструкция по грамотному производству расчетов на практике реализуется гораздо проще, чем может показаться на первый взгляд. Но для того чтобы не возникло никаких сложностей, необходимо обладать хотя бы минимальным опытом, но даже неопытные мастера справляются с данными сложностями достаточно просто.

Если вы решили производить монтаж трубопровода своими руками, тогда для вычислений следует воспользоваться следующим алгоритмом действий:

Для начала потребу

gidroguru.com

Калькулятор расчета объема воды в системе отопления

Каждая отопительная система обладает рядом значимых характеристик – номинальную тепловую мощность, расход топлива и объем теплоносителя. Расчет объема воды в системе отопления требует комплексного и скрупулезного подхода. Так, вы сможете выяснить, котел, какой мощности выбрать, определить объем расширительного бака и необходимое количество жидкости для заполнения системы.

Значительная часть жидкости располагается в трубопроводах, которые в схеме теплоснабжения занимают самую большую часть. Поэтому для расчета объема воды нужно знать характеристики труб, и важнейший из них – это диаметр, который определяет вместимость жидкости в магистрали. Если неправильно сделать расчеты, то система будет работать не эффективно, помещение не будет прогреваться на должном уровне. Сделать корректный расчет объемов для системы отопления поможет онлайн калькулятор.

Калькулятор объема жидкости в отопительной системе

В системе отопления могут использоваться трубы различных диаметров, особенно в коллекторных схемах. Поэтому объем жидкости вычисляют по следующей формуле:

S (площадь сечения трубы) * L (длина трубы) = V (объем)

Рассчитывается объем воды в системе отопления можно также как сумма ее составляющих:

V (система отопления)=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

В сумме эти данные позволяют рассчитать большую часть объема системы отопления. Однако кроме труб в системе теплоснабжения есть и другие компоненты. Чтобы произвести расчет объема отопительной системы, включая все важные компоненты теплоснабжения, воспользуйтесь нашим онлайн калькулятором объема системы отопления.

Сделать вычисление с помощью калькулятора очень просто. Нужно ввести в таблицу некоторые параметры, касающиеся типа радиаторов, диаметра и длины труб, объема воды в коллекторе и т.д. Затем нужно нажать на кнопку «Рассчитать» и программа выдаст вам точный объем вашей системы отопления.

[wpcalc id=881]

Проверить калькулятор можно, используя указанные выше формулы.

Пример расчета объема воды в системе отопления:

Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла.Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Значения объемов различных составляющих

Объем воды в радиаторе:

алюминиевый радиатор — 1 секция — 0,450 литра
биметаллический радиатор — 1 секция — 0,250 литра
новая чугунная батарея 1 секция — 1,000 литр
старая чугунная батарея 1 секция — 1,700 литра.

Объем воды в 1 погонном метре трубы:

ø15 (G ½») — 0,177 литра
ø20 (G ¾») — 0,310 литра
ø25 (G 1,0″) — 0,490 литра
ø32 (G 1¼») — 0,800 литра
ø15 (G 1½») — 1,250 литра
ø15 (G 2,0″) — 1,960 литра.

Чтобы посчитать весь объем жидкости в отопительной системе нужно еще добавить объем теплоносителя в котле. Эти данные указываются в сопроводительном паспорте устройства или же взять примерные параметры:

напольный котел — 40 литров воды;
настенный котел — 3 литра воды.

Выбор котла напрямую зависит от объема жидкости в системе теплоснабжения помещения.

Основные виды теплоносителей

Существует четыре основных вида жидкости, используемых для заполнения отопительных систем:

Вода – максимально простой и доступный теплоноситель, который может использоваться в любых отопительных системах. Вместе с полипропиленовыми трубами, которые предотвращают испарение, вода становится практически вечным теплоносителем.
Антифриз – этот теплоноситель обойдется уже дороже воды, и используется в системах нерегулярно отапливаемых помещений.
Спиртосодержащие теплоносители – это дорогостоящий вариант заполнения отопительной системы. Качественная спиртосодержащая жидкость содержит от 60% спирта, около 30% воды и порядка 10% объема составляют другие добавки. Такие смеси обладают отличными незамерзающими свойствами, но огнеопасны.
Масло – в качестве теплоносителя используется только в специальных котлах, но в отопительных системах практически не применяется, так как эксплуатация такой системы обходится очень дорого. Также масло очень долго разогревается (необходим разогрев, как минимум, до 120°С), что технологически очень опасно, при этом и остывает такая жидкость очень долго, поддерживая высокую температуру в помещении.

В заключении стоит сказать, что если система отопления модернизируется, монтируются трубы или батареи, то нужно произвести перерасчет ее общего объема, согласно новым характеристика всех элементов системы.

santehnikportal.ru

Расчет объема труб

Внутренний диаметр трубы: 50 ммВнешний диаметр трубы: 54 ммДлина: 6000 мм

Объем всей трубы: 11.778 литровОбъем 1 метра трубы: 1.963 литровПлощадь поверхности трубы: 1.018 м2
