Расстояние от кабеля до водопровода в земле. Расстояние между водопроводом и водопроводом
Подземное размещение сетей НВК (расстояния от трубопроводов до …) — Мир водоснабжения и канализации
При проектировании наружных сетей Водоснабжения и Канализации преимущественно следует предусматривать подземный способ размещения коммуникаций.
В климатических зонах с наличием вечномерзлых грунтов водопроводные, канализационные и дренажные трубопроводы следует размещать в зоне температурного влияния теплопроводов.
Допускается совместное размещение в общих каналах и тоннелях трубопроводов легковоспламеняющихся и горючих жидкостей с напорными трубопроводами водопровода (кроме противопожарного) и напорной канализации.
Подземные инженерные коммуникации следует размещать параллельно в общей траншее; при этом расстояния между инженерными коммуникациями, а также от коммуникаций до фундаментов зданий и сооружений следует принимать минимально допустимыми, исходя из размеров и размещения камер, колодцев и других устройств на этих сетях, условий монтажа и ремонта сетей.
Расстояния по горизонтали (в свету) от ближайших подземных инженерных коммуникаций до зданий и сооружений следует принимать не менее указанных в таблице 6.
| Инженерные коммуникации | Расстояние по горизонтали (в свету), м,от подземных коммуникаций до | ||||||||
| фундаментов зданий и сооружений | фундаментов ограждения, опор галерей, эстакад трубопроводов, контактной сети и связи | оси пути железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и выемки | оси трам-вайных путей | ||||||
| 1 Водопровод и напорная канализация | 5 | 3 | 4 | 2,75 | |||||
| 2 Самотечная канализация и водостоки | 3 | 1,5 | 4 | 2,75 | |||||
| 3 Дренажи | 3 | 1 | 4 | 2,75 | |||||
| Окончание таблицы 6 | |||||||||
| Инженерные коммуникации | Расстояние по горизонтали (в свету), м, от подземных коммуникаций до | ||||||||
| автодороги | фундаментов опор воздушных линий электропередачи | ||||||||
| бортового камня, кромки проезжей части, укрепленной полосы обочины | наружной бровки кювета или подошвы насыпи | до 1 кВ и наружного освещения | св. 1 до 35 кВ | св. 35 кВ | |||||
| 1 Водопровод и напорная канализация | 2 | 1 | 1 | 2 | 3 | ||||
| 2 Самотечная канализация и водостоки | 1,5 | 1 | 1 | 2 | 3 | ||||
| ПримечаниеДопускается предусматривать прокладку подземных инженерных коммуникаций, за исключением противопожарного водоснабжения и газопроводов горючих и токсичных газов, в пределах фундаментов опор и эстакад трубопроводов, галерей, контактной сети при условии принятия мер, исключающих возможность повреждения коммуникаций в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих коммуникациях. | |||||||||
Расстояния по горизонтали (в свету) между соседними подземными инженерными коммуникациями при их параллельном размещении следует принимать не менее указанных в таблице 7, СП 18.13330.2011.
| Таблица 7 | ||||||||||||
| Инженерные коммуникации | Расстояние по горизонтали (в свету), м, между | |||||||||||
| водопроводом | канализацией | дренажем или водостоками | газопроводами горючих газов | |||||||||
| низкого давления до 0,005 МПа | среднего давления св. 0,005 до 0,3 МПа | высокого давления св. 0,3 до 0,6 МПа | ||||||||||
| 1 Водопровод | 1,5 | (См. прим. 1) | 1,5 | 1 | 1 | 1,5 | ||||||
| 2 Канализация | (См. прим. 1) | 0,4 | 0,4 | 1 | 1,5 | 2 | ||||||
| 3 Дренажные и водосточные | 1,5 | 0,4 | 0,4 | 1 | 1,5 | 2 | ||||||
| * В соответствии с требованиями [14].Примечания1 Расстояния от канализации до хозяйственно-питьевого водопровода должны приниматься: до водопровода из железобетонных и асбестоцементных труб, прокладываемых в глинистых грунтах, — 5 м, в крупнообломочных и песчаных грунтах — 10 м; до водопровода из чугунных труб диаметром до 200 мм — 1,5 м, диаметром более 200 мм — 3 м; до водопровода из пластмассовых труб — 1,5 м. Расстояние между трубопроводами канализации и производственного водопровода независимо от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть не менее 1,5 м.2 При совместном размещении в одной траншее двух и более газопроводов горючих газов расстояния между ними в свету должны быть для труб диаметром: до 300 мм — 0,4 м; более 300 мм — 0,5 м.3 В таблице указаны расстояния до стальных газопроводов.Размещение подземных газопроводов из неметаллических труб следует предусматривать в соответствии со сводом правил по проектированию внутренних и наружных устройств газоснабжения. | ||||||||||||
| Окончание таблицы 7 | ||||||||||||
| Инженерные коммуникации | Расстояние по горизонтали (в свету), м, между | |||||||||||
| газопроводам и горючих газов | кабелями силовыми всех напряжений | кабелями связи | теплопроводами | каналами, тоннелями | ||||||||
| высокого давления св. 0,6 до 1,2 МПа | наружная стенка канала, тоннеля | оболочка бесканальной прокладки | ||||||||||
| 1 Водопровод | 2 | 0,5* | 0,5 | 1,5 | 1,5 | 1,5 | ||||||
| 2 Канализация | 5 | 0,5* | 0,5 | 1 | 1 | 1 | ||||||
| 3 Дренажные и водосточные | 5 | 0,5* | 0,5 | 1 | 1 | 1 | ||||||
При пересечении инженерных коммуникаций расстояния по вертикали (в свету) должны быть, не менее:
а) между трубопроводами или электрокабелями, кабелями связи и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля, — по расчету на прочность сети, но не менее 0,6 м;
б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
в) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи — 0,5 м;
г) между силовыми кабелями напряжением 110-220 кВ и трубопроводами — 1 м;
д) в условиях реконструкции предприятий при условии соблюдения требований (Правила устройства электроустановок ПУЭ) расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м
е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) — 0,2 м;
ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;
з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
и) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;
к) при бесканальной прокладке трубопроводов водяных теплопроводов открытой системы теплоснабжения или горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м.
Пересечения трубопроводов с железнодорожными и трамвайными путями, а также с автодорогами должны предусматриваться, как правило, под углом 90°. В отдельных случаях при соответствующем обосновании допускается уменьшение угла пересечения до 45°.
Статья написана на основании СП 18.13330.2011, раздел 6.
mir-vik.ru
Расстояние между водопроводом и канализацией
При обустройстве водопроводно-канализационной системы нужно учитывать множество факторов и моментов. Так, важно знать, что расстояние между водопроводом и канализацией указывается в специальном документе СНиП 2.07.01-89.Градостроительство. Планировка и застройка городских и сельских поселений. Кроме того, перед началом строительства канализации необходимо выяснить, какое нужно насосное оборудование, разработать проектную документацию и т.п.
Канализация в частном доме
- Внутренняя канализация. Основная задача внутренней канализации – это очистка и сбрасывание сточных вод. Она состоит из канализационных труб и приемников для стоков.
- Наружная канализация. Под наружной канализацией загородного дома понимают целую систему по организации приема сточных вод и их дальнейшей отводке в локальное очистное сооружение. Для этого используются разные способы очистки стоков вод: механические, биологические и химические.
Отдельной строкой нужно сказать и о септике. Это устройство устанавливается в том случае, если нужно очистить небольшое количество стоков. Септик являет собой подземное сооружение, которое делиться на отдельные герметические камеры. В этих камерах с помощью песчано-гравийных фильтров проходит очистка стоков. Такие фильтры способны удерживать 90 % пыли, сульфатов и нитратов.
Насосное оборудование для обустройства канализации
Как уже упоминалось выше, без насосов при создании канализационной системы не обойтись. Различают такие виды насосов:
- Поверхностные. И ставят на поверхность, и закачка воды осуществляется через шланг.
- Канализационные. Они необходимы для перекачки грязной воды.
- Погруженные. Их опускают полностью в воду.
Монтаж насосного оборудования состоит из таких этапов:
1. Установка насосов.
2. Подключение насосов к системе водопровод и канализация.
3. Настройка параметров насосов.
В заключение стоит сказать, что проектирование нашего будущего водопровода и канализации нужно доверить серьезной компании с достаточным опытом в сфере разработок различной документации. Только после утверждения проекта можно приступать к обустройству системы.
www.kolodez-zaoksk.ru
Градостроительство - Охранные зоны наружных инженерных сетей
Состав и расстояния от объектов строительства до инженерных коммуникаций т.е. охранные зоны — определены в СНиП 2.07.01-89*, актуальная действующая редакция этого СНиПа — СП 42.13330.2011. Собственно из этого СНиПа следует:
Охранная зона бытовой канализации
Отличают напорную и самотечную канализацию. Соответственно охранная зона бытовой напорной канализации — 5 метров от трубы до фундамента здания или сооружения.
Если канализация самотечная, то согласно СНиП охранная зона составит — 3 метра.
При этом минимальное расстояние от забора или опор контактной сети до канализации составит 3 и 1,5 метра соответственно.
Охранная зона водопровода
Охранная зона водопровода — 5 метров от фундамента объекта до сети. Охранная зона от фундамента ограждения предприятий, эстакад, опор контактной сети и связи, железных дорог до водопровода — 3 метра.
Кроме того, из СП 42.133330.2011 Таблица 16 (подробнее см.ниже), можно подчерпнуть следующие сведения, касающиеся прокладки водопровода и канализациионных труб:
«2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцентных труб — 5; до водопровода из чугунных труб диаметром до 200мм — 1.5 , диаметром свыше 200мм — 3; до водопровода из пластиковых труб — 1,5.
Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5м.»
Охранная зона тепловых сетей
Минимальная охранная зона тепловых сетей от наружной стенки канала, тоннеля, от оболочки бесканальной прокладки, до фундамента здания — 5 метров.
Охранная зона кабелей и сетей связи
Охранная зона силовых кабелей всех напряжения и кабелей связи от сети до фундамента здания или сооружения — 0,6 м.
А вот и сама таблица — её первая часть:
Охранная зона ЛЭП
Действующие правила по определению охранной зоны для ЛЭП определены согласно постановлению №160 правительства РФ от 24го февраля 2009го года. И в общем случае гласят, что охранной зоной для воздушной ЛЭП является вертикальная плоскость на заданном расстоянии от крайних проводов силовой линии. Само же расстояние меняется в зависимости от мощности линии и определено в Приложении.Согласно пункту а) этого приложения — для воздушных линий в зависимости от мощности они будут составлять:
| до 1 кВт | до 12 метров |
| 1-20 кВт | 10 метров |
| 35 кВт | 15 метров |
| 110 кВт | 20 метров |
| 150-220 кВт | 25 метров |
| 300-500 кВт | 30 метров |
| 750 кВт | 40 метров |
| 1150 кВт | 55 метров |
Впрочем, согласно того же пункта, если силовые линии проложены в границах населенных пунктов под тротуаром то:
- до 1 кВт, допустимая охранная зона от крайних проводов — 0,6 метра до фундамента здания и 1 метр до проезжей части.
- Для линий свыше 1 и до 20 кВт — охранная зона составит 5 метров.
Согласно тому же приложению, в местах где линии ЛЭП пересекают судоходные реки, охранная зона для них составит 100 метров. Для несудоходных рек охранные зоны не меняются.
В охранных зонах ЛЭП определен особый порядок землепользования. В пределах охранных зон земля не отторгается у владельца, но на её использование накладываются обременения — не строить, не складировать, не блокировать, не долбить сваи, не бурить шурфы, работы с помощью тяжелой техники производить только по согласованию с Сетевой организацией, и т.п. подробнее — см. постановление.
Охранные зоны хоть и определяются согласно приложению, но в конечном итоге устанавливаются владельцем сетей, сведения о них передаются в кадастровую палату. Пункт 7й постановления гласит, что сетевая организация должна за свой счет разместить сведения о наличии, опасности, и размерах охранных зон, в этих самых зонах — т.е. установить соответствующие информационные знаки.
Охранная зона жилых домов и общественных зданий
Так же в СП 42.13330.2011, можно найти таблицу регламентирующую расстояние от жилых домов до гаражей, автомобильных стоянок и станций технического обслуживания и до общественных зданий включая образовательные и дошкольные учреждения.
Охранная зона деревьев и кустарника
На самом деле эту таблицу стоит понимать с точностью до наоборот, так как регламентируется расстояние от зданий до деревьев и кустарника (зеленых насаждений).
Из неё следует, что минимальное расстояние от стены здания до оси ствола дерева составляет 5 метров.
Охранная зона газопровода

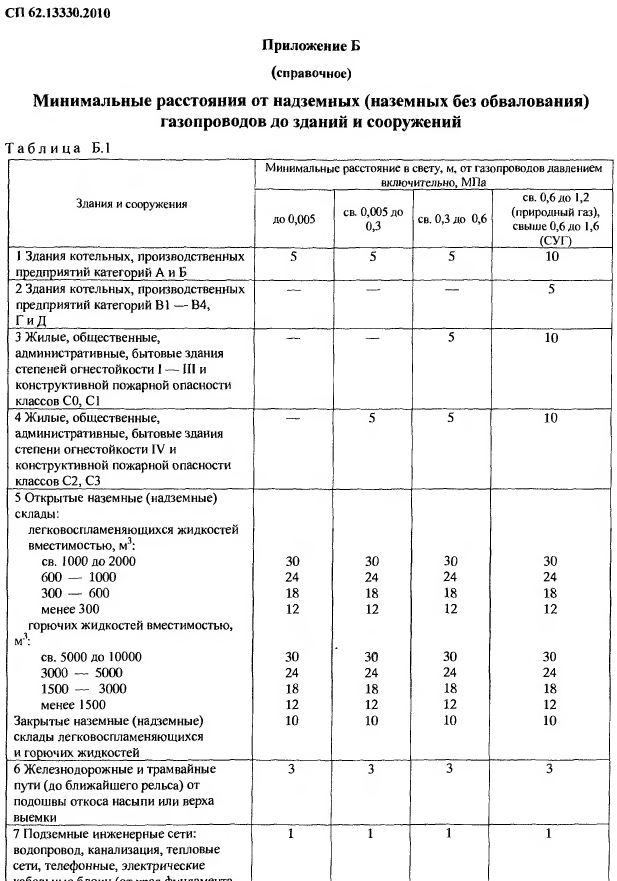

Газопроводы различают по устройству (надземные, подземные) по давлению внутри трубы (от нескольких килопаскалей, до 1,5 мегапаскалей) и диаметру трубы. Расстояние от газопровода до здания определено в СП 62.13330.2011 в Приложении Б. Здесь представлены выдежки из этого приложения для определения охранных зон для подземных и надземных газопроводов.
Минимальные расстояния между инженерными коммуникациями
Еще в СП можно найти таблицу регламентирующую минимальные расстояния между инженерными коммуникациями. Расстояния между водопроводом и канализацией, силовыми кабелями и тепловыми сетеми, между ливневой канализацией и бытовой, и т.д.
cadsupport.ru
Расстояние от кабеля до водопровода в земле
Прочитав название темы наверняка вы подумали, что и так все знаете, что может быть проще? Согласно нормативных документов и типовых проектов, действительно, расстояние должно быть 1 м и все дела. Но на практике происходит не все так просто…
Хочу поделиться своим опытом согласования кабельных сетей с водоканалом.
А в начале хочу вспомнить русскую поговорку:
Не плюй в колодец — пригодится воды напиться.
Случай из жизни. Кабельная линия 0,4 кВ, бронированный кабель 3×10мм2 идет параллельно водопроводу. На каком расстоянии положите кабель? Правильно, через метр, как того и требуют типовые проекты и нормативы. Вернее там сказано не менее метра, значит можно и больше. Так как сети в водоканале я согласовывал не раз, то знал, что они не очень любят, когда наши сети идут рядом с их водопроводами. Поскольку у меня план позволял сделать большее расстояние, я проложил кабель на расстоянии 2 м от водопровода. В итоге, все равно мне не согласовали, сказали мало
Поначалу хотели меня вытеснить чуть ли не на 5 м т.к. охранная зона у водопровода 5 м. Я сторговался до 3м
Основной аргумент – это то, что во время аварийных работ, когда будут раскапывать водопровод, если кабель будет очень близко к водопроводу (1 м), то просто-напросто он будет висеть в воздухе, т.к. его тоже раскопают. В моем случае важную роль сыграл и диаметр водопровода – 500мм.
Водопровод
Судя по их теории, если нужно заменить водопровод, то нужно вырыть котлован как минимум шириной 2 м + диаметр водопровода. Действительно ли нужно проделать такой объем работ? Лично я не знаю, возможно они правы, они эксплуатируют свои сети и с этим знакомы очень хорошо.
Для себя я сделал несколько выводов:1 Расстояние от кабельной линии в земле до водопровода необходимо принимать 1,5-2 м.
2 До магистральных водопроводов, водопроводов больших диаметров расстояние до кабельной линии необходимо увеличить до 3м.
3 В стесненных условиях расстояние в свету между водопроводом и кабелем — 1м.А как в вашем городе происходит согласование с водоканалом?
