Свесы кровли - классификация и монтаж. Расстояние от свеса крыши до желоба
Свесы кровли - устройство по нормам: как сделать минимальный размер от стены, правильно подобрать величину карниза из профлиста, фотографии и видео
Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:
Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.
Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.
Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.
Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:
- Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
- Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.
Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.
Свес кровли из профлиста: его укрепление и защита
При неправильном монтаже и подшивке свесов крыши, может произойти их деформация, отвисание и выход из строя. Для того чтобы обезопасить кровлю из профлиста от таких форс-мажоров, следует помнить – что свес и его обшивка должны быть связаны со стропильной системой. Не забывайте о тщательном крепеже «коробочек» и соединительных элементов стропил. Читайте также: "Как обшить дом профлистом".Для того чтобы водосток не закупоривался, устанавливают нагревательные элементы на крыше перед свесом и в водосточной системе. При этом снег, который налип на крышу, быстро тает и испаряется через сливную канализацию. Таким образом, нагрузка на свес крыши значительно снижается.
Вентиляционные отверстия под кровельными свесами
Вентиляционные отверстия располагаются на карнизном свесе крыши. Они бывают двух видов:
- Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
- Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.
Как подшить свес крыши, инструкция на видео:
При использовании кровельного покрытия из натуральной черепицы, рекомендуется применять черепичные плиты. Они обладают отверстиями для вентиляции. Монтаж таких плит следует осуществлять в пятом ряду от карнизного свеса.
При дополнительном утеплении карнизного свеса, не забывайте и об устройстве вентиляционных отверстий при монтаже софитов. Их длина определяется, исходя из типа обустраиваемой вентиляции. Устройство свесов кровли при укладке утеплителя подразумевает открытые отверстия. В противном случае качество воздушной вентиляции в помещении будет не очень хорошим. Сама подшивка карниза крыши также должна иметь отверстия для вентиляции. Ни в коем случае не закупоривайте доступ свежему воздуху.Вот и все. Еще раз отметим, что свес кровли по нормам не только повысит благоприятный внешний вид вашего дома, но и обеспечит защиту крыши и стен от атмосферных осадков в виде дождя снега, града или ветра.
Рекомендуем ознакомиться с фото- и видеоматериалами. Они помогут в правильном подборе свес крыши размер и проведении всех монтажных работ. Если вам не под силу обустроить свес кровли, то обратитесь к профессионалам. При этом предварительно рассчитайте свой бюджет.
kryshadoma.com
Вынос крыши от стены - Всё о кровле
Свесы кровли — классификация и монтаж
Свес кровли – это конструкция, выступающая за пределы стен дома. Другое название этого конструктивного элемента – коробочка. Основная цель кровельного свеса – защита стен от атмосферных осадков.
Чтобы обеспечить наибольшую эффективность защиты – основания стропил кровли выводятся за пределы стен. Отрезок такого вывода составляет 50–60 сантиметров. Это минимальный свес кровли. Однако этот показатель можно увеличить. Стропильная система не всегда предусматривает выступы за стены дома. При таком варианте применяется принудительное удлинение стропил. Для этого используют «кобылки» (подробнее: «Кобылка: кровля своими силами. «)
Отметим, что необходимо защитить и фронтальную часть стен здания. Особенно это актуально, если дом деревянный. В таких случаях нужно заранее определиться, чем зашить фронтон деревянного дома. Стандартная величина свеса кровли – 500 миллиметров в длину. Кровельный край при этом содержит доску карнизного типа.
Нижнюю часть кровельных свесов следует обшить. Самый распространенный подшивочный материал – шпунтованная доска. Стоит сказать, что существует отличие конструкции скатного свеса от сооружения фронтального свеса.
Кровельные свесы и их классификация
В строительстве, на протяжении многих веков, формировались различные варианты свесов.
Основные варианты свесов:
- Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.

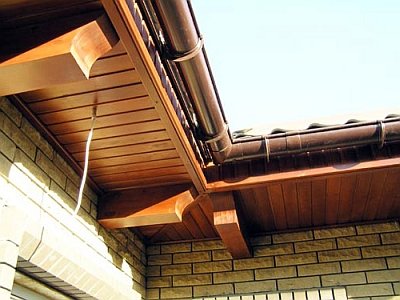

- Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
- Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
- Укороченные свесы кровли – используются на всех основных типах конструкций.
Свесы и их виды
Совет: Свес должен выглядеть так, чтобы он являлся продолжением крыши. В соответствии с особенностями климата региона, выбирается тип свеса и общая конструкция кровли.
Далее, хотелось бы рассказать о конструктивных особенностях кровельных свесов:
- Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей «). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.
Совет . Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.
Обшивка свесов: материалы и монтаж
- Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.
Следует учитывать влажность подбираемого материала. Если она слишком большая – то материал может подвергнуться деформациям. Это приведет к ухудшению состояния внешнего вида свеса. Не стоит забывать и о толщине деревянной обшивки. По стандарту она должны составлять 17 миллиметров, при этом крайний порог – 22 миллиметра. Каждую доску следует подбирать индивидуально.
Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.
Еще один важный фактор – система вентиляции свеса. При этом нет разницы, какой тип конструкции используется. Выпускные отверстия должны быть примерного диаметра от 1/600 до 1/400 в зависимости от площади вентилирования.
Если рассчитать все верно – то воздух будет проникать в вентиляционные отверстия, а выходить через кровельное отверстие конька. Как правило, впускные отверстия прикрываются защитной сеткой. Это необходимо для того, чтобы в чердачное помещение не смогли проникнуть мелкие птицы или насекомые.
Кроме досок, обшивку свесов можно производить из таких строительных материалов, как:
- Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
- Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.
Кроме указанных материалов, производители предлагают ассортимент других материалов и элементов. Они позволяют повысить функциональные и эстетические свойства свесов.
Свес кровли из профлиста: его укрепление и защита
При неправильном монтаже и подшивке свесов крыши. может произойти их деформация, отвисание и выход из строя. Для того чтобы обезопасить кровлю из профлиста от таких форс-мажоров, следует помнить – что свес и его обшивка должны быть связаны со стропильной системой. Не забывайте о тщательном крепеже «коробочек» и соединительных элементов стропил. Читайте также: «Как обшить дом профлистом «.

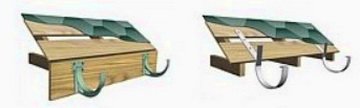

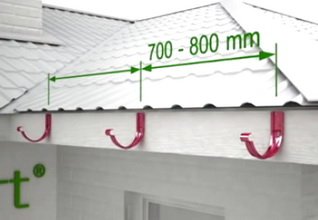

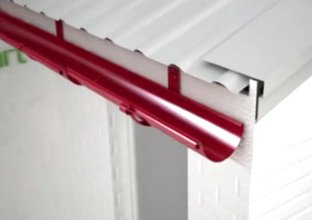

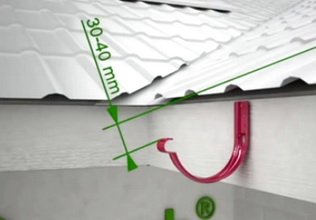

Для того чтобы водосток не закупоривался, устанавливают нагревательные элементы на крыше перед свесом и в водосточной системе. При этом снег, который налип на крышу, быстро тает и испаряется через сливную канализацию. Таким образом, нагрузка на свес крыши значительно снижается.
Вентиляционные отверстия под кровельными свесами
Обустроив вентиляцию подкровельного пространства. вы избежите порчи несущего стропильного каркаса. Также это позволит устранить неприятный микроклимат в чердачном помещении.
Вентиляционные отверстия располагаются на карнизном свесе крыши. Они бывают двух видов:
- Самый простой вариант отверстий – небольшой зазор между пошивкой карниза и несущей стеной сооружения.
- Следующий вид – использование специальных пластиковых вентиляционных решеток, которые различаются по размерам. Именно так выполняется подшивка крыши софитом в большинстве случаев.
Как подшить свес крыши, инструкция на видео:
При использовании кровельного покрытия из натуральной черепицы, рекомендуется применять черепичные плиты. Они обладают отверстиями для вентиляции. Монтаж таких плит следует осуществлять в пятом ряду от карнизного свеса.
При дополнительном утеплении карнизного свеса, не забывайте и об устройстве вентиляционных отверстий при монтаже софитов. Их длина определяется, исходя из типа обустраиваемой вентиляции. Устройство свесов кровли при укладке утеплителя подразумевает открытые отверстия. В противном случае качество воздушной вентиляции в помещении будет не очень хорошим. Сама подшивка карниза крыши также должна иметь отверстия для вентиляции. Ни в коем случае не закупоривайте доступ свежему воздуху.
Если ваш чердак имеет большие габариты, то рекомендуется установить вспомогательное вентиляционное оборудование. Оно обеспечит более качественную вентиляцию помещения.
Вот и все. Еще раз отметим, что свес кровли по нормам не только повысит благоприятный внешний вид вашего дома, но и обеспечит защиту крыши и стен от атмосферных осадков в виде дождя снега, града или ветра.
Рекомендуем ознакомиться с фото- и видеоматериалами. Они помогут в правильном подборе свес крыши размер и проведении всех монтажных работ. Если вам не под силу обустроить свес кровли, то обратитесь к профессионалам. При этом предварительно рассчитайте свой бюджет.

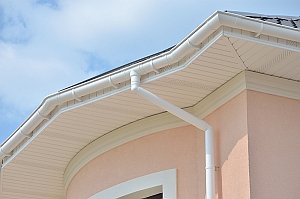

Карнизный свес крыши частного дома
Зачем нужен карнизный свес крыши дома
Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.
Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм. из керамической черепицы — на 70 мм. а из кровельной стали — на 100 мм .
Карнизный свес меняет архитектуру дома
Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.
Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.
Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.
Широкий карнизный свес прикрывает аттиковые (вертикальные) стены под скатами крыши мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.
Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.
Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.
Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.
Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.
Под широким свесом (минимум 70 см ) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.
Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.
Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.
Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.
Карнизный свес экономит энергию
Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.
Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.
Вентиляция в карнизном свесе крыши
В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.
Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади крыши. В верхней части крыши для выхода воздуха делают отверстия такого же размера.
Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.
В широкий карнизный свес встраивают светильники. которые подсвечивают фасад дома и освещают придомовую территорию.
Устройство подшивки карнизного свеса крыши
Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».
Подшивку свеса можно выполнить несколькими способами.
Горизонтальная подшивка
Карнизный свес крыши частного дома — горизонтальная подшивка. Панели подшивки крепятся к нижнему поясу стропильных ферм перпендикулярно плоскости стены.
Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.
Панели горизонтальной подшивки крыши вставляют в пазы стартовых планок перпендикулярно плоскости наружной стены.
Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.

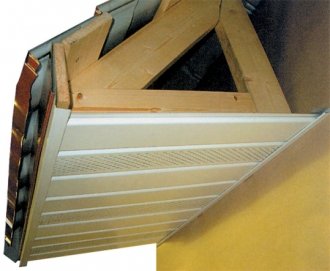

Карнизный свес крыши подшит панелями сайдинга для софита
На строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.
Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.
Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.
Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.
Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см .
Подшивка карнизного свеса частного дома панелями, вагонкой ПВХ
Кроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм. ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.
Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.
Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.
За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.
Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.

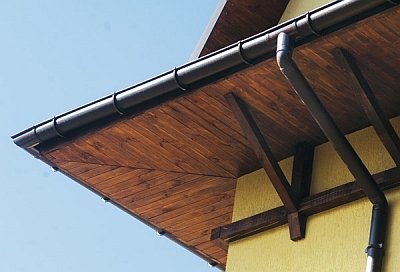

Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.
Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.
Подшивка параллельно скату
Подшивка параллельно скату Карнизный свес двухскатной крыши частного дома чаще всего подшивают параллельно скату крыши.
Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.
Карнизный свес крыши дома без подшивки
Карнизный свес подшивают не всегда. На фото реализована интересная задумка архитектора, когда стропила крыши оставлены открытыми.
Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.
Статьи на эту тему:Самостоятельный подход к устройству карнизного свеса
Строительство крыши – кропотливый процесс, состоящий из нескольких этапов, каждый из которых требует к себе пристального внимания. После завершения основных работ наступает черед менее масштабных, но не менее важных конструктивных элементов: устройства и подшивки карнизов. Для начала разберем, что такое карниз крыши, из чего он состоит и так ли необходим на самом деле.
В архитектуре карнизом именуется деталь конструкции, выступающая за границы стен здания и оберегающая их от воздействия снега, дождя, проникновения сырости в подкровельное пространство. Помимо защитной функции карниз также придает крыше особую эстетическую индивидуальность, закрывая внутренние составные элементы стропильной системы.
Карнизы: классификация и основные виды
Строительство домов ведет свою историю на протяжении многих веков, при этом каждый старается привнести какое-то новое и более современное дополнение, способное улучшить и облегчить процесс возведения жилища. Среди огромного многообразия свесов наиболее частое применение нашли следующие разновидности :
- подшитые, применяемые при устройстве двускатных и вальмовых крыш;
- неподшитые свесы – наиболее распространенный вариант, используемый для вальмовой и скатной кровли дома;
- коробчатые карнизы – применяются при возведении ломаной и односкатной кровли;
- укороченные свесы – универсальный вариант для любого типа конструкции.
Карниз кровли – это своего рода продолжение кровельного покрытия, а значит, тип свеса необходимо правильно подобрать, принимая во внимание состав кровельного «пирога» и климатические особенности той местности, в которой осуществляется строительство дома.
Устройство карниза крыши весьма разнообразно и подразделяется на следующие основные категории :
- Карнизный свес, выполненный заподлицо. В этом случае стропила не выводятся за границы стен, а по их краю крепится горизонтальная сливная доска, к которой впоследствии монтируются водосточные желоба. Недостаток данных свесов в отсутствии защиты верхних элементов стены от влаги.
- Свес открытого типа – широко применяется в частном строительстве. Водосточная система крепится к верхним кромкам стропил или по их нижнему краю.
- Свес закрытого типа. Выступающие концы стропил закрываются карнизом, имеющим специальный паз для крепления софита с внутренней стороны. При наличии утепленного чердака такой карниз должен обладать вентиляционными отверстиями.

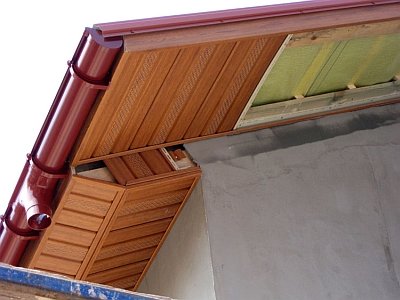

- Фронтонный свес. Устройство карниза кровли в этом случае полностью зависит от фантазии дизайнера и может, как выступать за границы стен, так и устраиваться заподлицо. Выступающая область кровли подлежит обязательной подшивке, ширина которой должна быть не менее 50 см.
Длина карнизных свесов различна для каждого типа постройки и погодных особенностей региона. Так, для деревянных домов она берется от 55 см, для панельных и кирпичных – до 55 см. Минимальной величиной считается 40 см, максимальная может достигать 120 см.
Характеристика карнизных свесов
Работа по сооружению карниза крыши является не самой сложной задачей и ее вполне можно выполнить самостоятельно. Главное – понять и разобраться с основными видами конструкции карнизных свесов, среди которых выделяют два варианта :
- фронтальный, представляющий собой выступающие наклонные края скатов крыши, которые служат защитой фронтона здания от атмосферных осадков. Их длина может достигать одного метра;
- боковой – это свесы длиной до 60 см, расположенные по бокам строения.
На величину карнизного свеса оказывает влияние ширина отмостки фундамента и высота здания. Чем выше строение, тем соответственно длиннее должен быть карниз.
При отсутствии у стропильной системы выступов, выходящих за пределы стен дома, стропильные ноги дополнительно наращивают обрезками бруса, после чего к ним прикрепляют карнизную доску. Необходимо помнить, что устройство карнизов крыши направлено на обеспечение защиты и долговечности фронтона дома, вот почему так важно правильно рассчитать необходимую ширину свеса. Во избежание попадания влаги, а также для придания крыше эстетичного вида нижние края свесов обшиваются досками или другим материалом.
Делаем карнизный свес своими руками
Правильно смонтировать карниз кровли – задача, выполнение которой возможно при наличии технических навыков строительства, необходимого инструмента и соблюдения требований техники безопасности. Следует помнить, что обшивка карнизного свеса скатной кровли базируется на использовании стропил, а порядок работ зависит от выбранного отделочного материала и способе его крепления.
Фронтальные карнизы образуются путем выпуска конькового бруса на нужную длину. На коньке и нижней выступающей доске закрепляется натянутый шнур, по которому обрезаются выступающие концы досок. Далее к поперечным доскам и выступающему торцу конькового бруса прибивается карнизная доска, называемая ветровой. Укладка кровельного материала производится на полученную длину свеса одновременно с общим настилом на кровлю. Аналогичным образом параллельно стене здания обрезаются выступающие за стены края стропил.
Следующий этап – установка карниза крыши из металлических профилей или обрезной доски. В зависимости от того, чем планируется делать подшивку свеса, соответственно выбирается и сам материал для карниза. Так, сайдинг подшивается на виниловые или металлические профили, а деревянная вагонка – на древесный каркас.
Перед тем как сделать карниз крыши, следует определиться с видом карнизной коробки, которая может быть :
- вертикальной – в этом случае обшивка производится по стропилам, выступающим за грань стены. Данный метод используется лишь в случае небольшого уклона кровли;
- горизонтальной – короба одним краем крепятся к доске, расположенной в стыке стены дома и стропильных ног, другим к нижней точке стропил.
Подшивка карнизного свеса производится под прямым углом к стене здания и выполняется из таких материалов, как древесина, сайдинг, вагонка, софит.
Выбор подшивочного материала: на что обратить внимание?
Правильно подшитый карниз обладает не только привлекательным внешним видом, но также надежно защищает подкровельное пространство от проникновения ветров, холода и влаги. Вот почему к выбору материала для подшивки следует подходить с особой тщательностью. Итак, сегодня наиболее востребованными являются :
- Древесина хвойных пород: лиственница, сосна, ель. Толщина досок должна находиться в пределах 17-22 мм. Во избежание возможной деформации доски должны иметь оптимальную влажность, вот почему перед началом работ их хранят на улице. Перед подшивкой древесина подвергается антисептической обработке для предотвращения возгорания и гниения. Короткие доски, укладываемые перпендикулярно стене, крепятся по краям, в то время как длинные закрепляются к коробке параллельно стене с шагом в метр. Между подшивочными досками следует делать зазор в 1-2 см для создания вентиляции.
- Сайдинг – более прочная разновидность пластиковой вагонки. Виниловый сайдинг – бюджетный вариант, не обладающий достаточной практичностью в эксплуатации. Металлический сайдинг более прочен и стоит гораздо дороже, однако из-за склонности к коррозии срок его службы относительно недолог.
- Вагонка ПВХ – доступный материал, который имеет больше недостатков, чем достоинств. Под воздействием дождя, снега и солнца она быстро тускнеет и теряет нарядный вид; отсутствие отверстий для вентиляции оказывает негативное влияние на проветривание подкровельного пространства.
- Софиты – модный вариант подшивки карниза крыши, в конструкцию которого уже заложены перфорированные вентиляционные отверстия. В отличие от сайдинга софиты экологически безопасны и обладают повышенной устойчивостью к механическим воздействиям. Достоинствами данного материала являются долговечность, эстетичный внешний вид и простота монтажа, благодаря чему его установку можно легко делать своими руками.
Подшитые древесиной карнизные свесы необходимо обрабатывать каждые 3-5 лет специальными защитными составами. Это позволит надолго сохранить эксплуатационные свойства и первозданный вид подшивки.
Правильное и надежное устройство карниза крыши поможет избежать деформации конструкции даже под негативным воздействием тяжелых снежных покровов. Широкой популярностью в последнее время пользуются системы антиобледенения карнизов и водостоков крыши, суть которых состоит в прокладывании греющих кабелей через водостоки и перед карнизом. Благодаря этим манипуляциям в зимнее время на свесах не скапливается лед, оказывающий значительную нагрузку на кровлю.
Продлить «жизнь» кровельной конструкции поможет грамотно смонтированная вентиляция. К основным элементам вентиляции относятся врезанные в подшивку свесов решетки, зазоры и щели между подшивочным материалом и несущими стенами.
Похожие новости
Комментарии (1)
Источники: http://kryshadoma.com/sves-kryshi-karniz/svesy-krovli-klassifikatsiya-i-montazh.html, http://domekonom.su/karniznyj-sves-kryshi-chastnogo-doma.html, http://vseokrovle.com/elementy/16-chto-takoe-karniz-kryshi.html
krovlya-mp.ru
Карниз крыши, его виды и назначение, а также особенности расчета и монтажа
С монтажом кровельного покрытия обустройство крыши не заканчивается. Теперь нужно позаботиться об эстетичном виде кровли и, главное, усилить её защитные функции. А это задача карнизов. Именно поэтому их нужно установить и подшить. Какие бывают карнизы, какова их роль и как оформить карниз самостоятельно, поговорим в этой статье.
Карниз крыши и его назначение
Карниз крыши — часть кровли, которая выступает за вертикальные ограждающие конструкции дома и защищает их от атмосферных осадков. Помимо этого, карнизы обеспечивают естественную вентиляцию подкровельного пространства, предотвращают скопление конденсата, образование грибка, плесени и намокание утеплителя.
Хорошо обустроенные кровельные карнизы надёжно защищают основные конструкции дома от влагиТаким образом, роль этих небольших элементов крыши очень значима. Они служат гарантией долголетия стропильной системы и укрывного материала, а также комфортного микроклимата в доме. А умелое оформление их красивыми материалами придаёт завершённый привлекательный облик всей постройке.
Оформление кровельных свесов в гармонии с экстерьером дома даёт очень красивый результат — дом смотрится нарядно и живописноПрактически любая кровля независимо от её конфигурации имеет карнизы. Исключением могут быть лишь крыши с оборудованными на них парапетами или конструкции суперстильного дизайна, такие как крыши-навесы.
На крышах в виде навесов кровельные свесы не оборудуют, потому что такая конструкция сама призвана защищать постройку от намоканияВидео: как должен выглядеть карнизный свес
Виды карнизов крыши
Строительство домов имеет вековую историю. При этом во все времена каждый застройщик не только отдавал дань модным тенденциям той или иной эпохи, но и стремился выделить своё жильё из общей массы, придать ему индивидуальность и улучшить эксплуатационные характеристики.
Поэтому разновидностей кровельных карнизов по способу их оформления много, но по конструкции только две — карнизные (горизонтальные) и фронтонные. Они отличаются между собой технологией обустройства: горизонтальные (стеновые) свесы формируются нижней частью скатов на основе стропил, а фронтонные карнизы — боковой (наклонной) частью скатов на базе открытых торцов обрешётки.
По методу обустройства кровельные свесы бывают стеновыми (карнизы) и фронтоннымиПри этом оба вида бывают:
- подшитыми или не подшитыми;
- укороченными или коробчатыми.
Подшитые любым способом свесы придают кровле красивый законченный вид
Сюда можно добавить ещё один вариант оформления — смешанные карнизы — когда большая по площади кровля имеет разное устройство в разных местах. Например, простая двускатная форма плюс вальмовая (полувальмовая) плюс куполообразная, где и делают укорочённые свесы. Иногда узкие свесы устраивают над слуховыми окнами в мансардных конструкциях.
На сложных по форме крышах нередко обустраивают смешанные карнизы, используя в некоторых местах укороченные свесы в качестве декоративных элементовУкороченные карнизы по всей кровле делают крайне редко. Их больше используют как элемент дизайна, поскольку такая конфигурация хороша для строителей, но не выполняет в полном объёме свои защитные функции. А именно: не оберегает (или мало оберегает) стены здания, цоколь и фундамент от влаги.
Карнизы с укороченными свесами смотрятся стильно, однако они в полной мере не защищают конструкцию дома от дождя, ветра и снегаЧто же касается остальных видов, то подшитые карнизы универсальны для любой кровельной конструкции, так же как и коробчатые.
Подшитые карнизы придают дому ухоженный и изысканный вид и подходят под любые конструкции кровельА вот неподшитые свесы идеальны для грубых широких кровель шале или конструкций, выполненных в средневековом стиле «Тюдор». Другой вариант — в современные модерновые крыши, в которых стропильная система не просто выносится за пределы дома, а красиво обработанная буквально выставляется напоказ.
Неподшитые карнизы устраивают на широких грубых кровлях, когда стропильная система служит ещё и украшающей деталью дома Стеновые свесы всегда являются основой для крепления отливов.
Основные типы кровельных свесов по методу обустройства
Некачественно сделанные кровельные свесы сведут к нулю все старания по обустройству крыши. Чтобы затраты на дорогие кровельные материалы оправдались, необходимо знать, как правильно установить и обработать карнизы.
Стеновые (карнизные) свесы
- Карнизный свес, устроенный заподлицо. То есть стропильные ноги не выведены за границу стен. В этом случае монтируют сливную доску по краям стропил. Она служит для крепления водосточных желобов и отвода воды с кровли. Такое устройство крыши позволяет сэкономить на возведении стропильной системы — меньше потребуется пиломатериалов. Однако стены остаются незащищёнными, поэтому придётся позаботиться об очень хорошей вентиляции крыши и облицовке фасада.
Установка карнизных свесов заподлицо подчёркивает строгие и чёткие пропорции дома, но требует хорошей вентиляции подкровельного пространства и качественной облицовки фасада - Горизонтальный свес открытого типа — облегчённая технология и часто применяемая — стропильные ноги выходят равномерно за все стены. Водосточная система монтируется на боковые части стропил или к их верхним кромкам.
Горизонтальные кровельные свесы открытого типа используются в основном на размашистых крышах с небольшим уклоном, при этом элементы стропильной системы, которые остаются открытыми, нуждаются в качественной обработке антисептиками и красивом оформлении - Кровельный карниз закрытого типа — обшитое расстояние между стенами и выступающими за них стропильными ногами. Устройство напоминает короб с пустым треугольным пространством внутри. Закрытые карнизы смотрятся аккуратно и эстетично, а подобранная гармонично или контрастно фасаду обшивка придаёт всему строению особый шарм.
Стеновые свесы закрытого типа используют чаще всего, поскольку они скрывают все элементы стропильной системы и таким образом хорошо защищают их
Фронтонные свесы
Фронтонные свесы не участвуют в проветривании подкровельного пространства. Однако для них актуально обеспечение надёжной защиты от проникновения влаги и задувания ветра через доски обрешётки. Фронтонные свесы могут быть выступающими или сделанными заподлицо, но обязательно должны хорошо герметизироваться.
Пример крыши дома с широкими фронтонными свесами, которые надёжно защищают фасад и цоколь от чрезмерной атмосферной влагиСпособы монтажа фронтонных свесов определяются весом кровли:
- Основой свесов являются лишь доски обрешётки. Это самый распространённый, но слабый вариант.
- Основу для крепления составляет мауэрлат, коньковый брус и прогоны, выступающие из стен на величину свесов. Такая конструкция жёстче и считается лучшей для обустройства свесов.
Видео: как сделать большой фронтонный свес
Размер карниза крыши
Непрофессиональным застройщикам тяжело определить нужный размер карнизов, если заранее не был составлен план дома. Слишком маленький выступ приведёт к намоканию стен и фундамента, поскольку вода будет скапливаться возле дома.
Тогда, казалось бы, чем шире карниз, тем суше стены. Но и здесь свои нюансы — чем больше свес, тем больше парусность, поэтому ураганные ветра могут подорвать кровлю. Следовательно, нужно искать золотую середину — оптимальный размер карнизных свесов для конкретной постройки.
Хорошие карнизные свесы — это, по сути, продолжение кровли. Поэтому изготавливают их с учётом тех же параметров, что и при обустройстве крыши — принимают во внимание климат местности, ветровые и снеговые нагрузки, конструкцию крыши и дома, вид укрывного материала, многослойность кровли и т. д. В основном нужно ориентироваться на:
- Климатические особенности конкретного региона — количество осадков в течение года, силу ветров и направление, заснеженность. В снежных и горных областях делают карнизные свесы шириной от одного до трёх метров. А там, где преобладают ураганные ветра, обустраивают карнизные выступы гораздо ỳже, но не меньше минимально допустимого размера — 40–60 см.
- Уклон кровли — чем крутизна скатов больше, тем карнизные свесы нужно делать шире, что даст возможность защитить стены и цоколь от брызг воды, которая будет скатываться с крыши. И, наоборот, чем кровля более пологая, тем карнизные свесы могут быть уже, поскольку талая вода будет уходить с такой крыши далеко от стен дома.
- Пропорции здания. Неправильно подобранный размер свесов может визуально исказить пропорции дома. Например, пологая кровля с широкими свесами сделает строение приземистым, а узкий карниз крутой кровли, наоборот, вытянет силуэт дома.
- Кровельное покрытие. Укрывной настил из фальцевых материалов или битумных требует большей циркуляции воздуха в подкровельном пространстве. А значит, понадобится больший объём вентиляционных отверстий и, как следствие, более широкие свесы.
Как удлинить карниз на крыше
Карнизные свесы в большинстве случаев монтируют на открытые части стропильных ног. Однако не всегда длины стропил бывает достаточно. Поэтому в случае нехватки прибегают:
- К сращиванию стропил брусьями такого же сечения, что и стропильные ноги. Это самый лёгкий способ получить необходимую длину свеса. Однако при этом увеличивается вес каркаса, а значит, будет оказываться гораздо бóльшая нагрузка на стены и фундамент. Сращивают стропила методом соединения встык с использованием специальной накладки из обрезков доски по схеме «косой прируб», когда соприкасающиеся концы досок подрезают под определённым углом. Другой способ — соединение досок с нахлёстом в 1 м.
При соединении элементов внахлёст не требуется соблюдать точность подрезки, а вместо гвоздей в качестве крепежа могут использоваться шпильки с шайбами и гайками - К удлинению стропил с помощью кобылок, на которых потом обустраивают кровельный свес. Изготавливают кобылки из более тонкой обрезной доски, благодаря чему этот способ является более дешёвым, да и каркас получается легче, несмотря на ширину карнизов.
Наращивание стропильных ног с помощью кобылок позволяет при необходимости провести ремонт и замену конструктивных деталей без разборки всей кровли
Опытные строители отдают предпочтение наращиванию стропильных ног с помощью кобылок, поскольку при этом:
- достигается существенная экономия на древесине;
- уменьшается нагрузка на конструктивные элементы дома;
- требуется меньше усилий для вывода линии карнизного свеса;
- упрощается замена или ремонт конструкции в случае повреждения какого-либо её элемента;
- появляется возможность декоративного оформления свесов.
Использование резных кобылок для обустройства карнизных свесов придаст кровле индивидуальность, поэтому такая крыша и дом в целом не останутся незамеченными
К тому же при необходимости кобылки можно установить не параллельно стропилам, а слегка горизонтально, что сделает в этом месте скат изломанным. В результате получится своеобразный трамплин, который будет отбрасывать воду подальше от стен.
Видео: формирование карнизного свеса
Расчёт карниза крыши
Ключевая функция кровельных свесов — защита стен здания от воды, собираемой на кровле после таяния снегов и выпадения осадков, а также попадающей на стены при косом дожде. Помимо этого, свесы выполняют и декоративную функцию, но она при определении размеров особой роли не играет. Понятно, что максимальная защита будет достигаться при максимально возможном для конкретного строения размере свесов.
Оптимальный размер
Рассчитать кровельный свес — это значит найти компромисс между стоимостью и функциональностью. Оптимальный размер достигается в случае, когда необходимая величина одновременно является достаточной. Уменьшение оптимума чревато увлажнением стен, цоколя, фундамента, гниением стропильной системы и прочими негативами.
Превышение оптимального значения означает рост снеговой и ветровой нагрузки, бóльшие затраты на стройматериалы. Добавьте сюда ещё один фактор — обледенение. Одним словом, понадобится увеличение запаса прочности кровли, что, естественно, связано с дополнительными финансовыми расходами.
Поэтому чаще всего опираются на архитектурный стиль здания с учётом параметров, перечисленных в разделе, посвящённом размеру карниза крыши. Кроме того, учитывают:
- высоту дома — чем выше строение, тем шире должен быть карниз;
- ширину отмостки — при более широкой и качественной отмостке кровельные свесы можно сделать поуже;
- материалы постройки (кирпич, дерево, панели). Например, для панельных или кирпичных домов оптимальной считается ширина карнизов до 55 см, для деревянных построек — от 55 см и выше.
Архитектурный стиль может стать главным критерием выбора длины свесовНормативные требования к размерам кровельных свесов
Когда-то в строительных правилах (СНиП) были прописаны нормы для выноса стропил. Согласно им для малоэтажных строений допускались выступы не менее 60 см, а с системой водоотвода можно было делать карниз шириной 40 см. Эти нормы сохранились в СНБ 3.02.04–03 и рассчитаны на простые конструкции.
Сегодня же появились новые архитектурные направления с более замысловатыми фасадами и сложными кровлями, для которых нормативы пока не разработаны. И хотя старые нормативы многие уже не знают, но размеры выдерживают, в основном опираясь на здравый смысл.
О СНиП многие уже не знают, но размеры выдерживают, полагаясь на особенности конструкции и здравый смыслСогласно СНиП II-26–76 свес кровли из алюминия и листовой стали должен выполняться из сплошного дощатого настила шириной не менее 70 см (п. 7.3). К тому же карнизные узлы при наружном водоотводе должны быть усилены двумя водоизоляционными слоями на ширину 40 см (п. 2.6).
Следовательно, свесы нужны, и ширина их должна быть не меньше 50 см. Профессиональные строители, ссылаясь на практику, считают, что делать меньшие карнизные свесы будет ошибкой. И приводят два аргумента:
- нормальные свесы увеличивают стоимость строительства в пределах 0,1–0,3%, но это будет правильный дом, надёжный и добротный;
- к тому же в будущем, возможно, потребуется дополнительная облицовка или утепление, и тогда свесы ещё уменьшатся.
Если же по проектному замыслу карнизные и фронтонные свесы отсутствуют, то для защиты дома от влаги водосток с кровли всё же делают, но скрывают его за навесным фасадом, который облицовывают современными влагозащитными материалами. В таком случае фасад здания сам защищает стены от чрезмерной влажности.
При отсутствии кровельных свесов задача защиты стен от влаги решена иначе — водосток с кровли есть, но он скрыт за навесным фасадом, который сам является защитой стен от промокания Монтаж карниза крыши
При обустройстве карнизов нужно помнить, что они в отличие от фронтонных свесов задействованы в вентиляции кровли. При неправильном монтаже именно на подшивке свесов может образоваться наледь, которая будет препятствовать притоку воздуха и нарушать свободную его циркуляцию в подкровельном пространстве. Поэтому прежде чем сделать подшивку свесов нужно правильно подготовить основание.
Видео: новый способ монтажа карнизного свеса — красота в мелочах
Карниз на крышу своими руками
Устанавливают карнизы по следующей схеме:
- Стропильные ноги подравнивают по уровню строго на одинаковом расстоянии от стен.
- При необходимости удлиняют кобылками.
Перед подшивкой кровельных свесов стропильные лаги выравнивают, а при необходимости наращивают их при помощи кобылок - Фиксируют на концах стропильных ног или кобылок обвязочную доску, которая соединяет кромки стропил (кобылок). Её изготавливают из дерева и покрывают краской или влагозащитным составом. Именно на неё впоследствии устанавливают водосточные желоба.
Концы стропил или кобылок связывают доской по всей длине карниза - Поверх обвязочной планки закрепляют лобовую доску, которая чаще всего бывает стальной и входит как доборный элемент в комплект кровельного покрытия из металлочерепицы, профлистов, ондулина, керамической или битумной черепицы.
- Кобылки подшивают досками, чтобы получился горизонтальный короб, который при желании облицовывают, опираясь на стилистику дома и предпочтение хозяев.
Кобылки или выпущенные части стропил подшивают досками, а затем облицовывают по необходимости
Немного иначе монтируют фронтонный свес:
- Обрезают доски обрешётки, выступающие за линии стен, строго параллельно их поверхностям и выдерживая расстояние согласно дизайну кровли — одинаковое везде или уменьшенное/увеличенное в некоторых зонах.
- Прикрепляют к обрезанным краям и к кромке конька торцевую доску, изготовленную из дерева, или стали.
- Закрывают её кровельным или отделочным материалом по всей длине карниза.
Доски обрешётки обрезаются согласно проекта обустройства свесов, а затем связываются лобовой доской
Видео: карниз крыши и фронтона своими руками
Подшивка кровельных свесов
Подшить кровельные свесы нетрудно. Такие работы под силу выполнить самостоятельно.
Существует две схемы подшивки защитной облицовки:
- Горизонтальная подшивка на крутых скатах. Для этого сооружают коробку из брусьев, которую крепят к стропилам и стенам. При этом для хорошего водостока крепление коробки к стенам делают на 1 см выше, чем к стропилам. Затем прибивают доски от углов крыши до углов здания. При широком свесе дополнительно в средней части конструкции набивают продольный брус. Такая технология позволяет проводить монтаж быстро и значительно экономить строительные материалы.
Доски горизонтальной подшивки можно прибивать «ёлочкой» - Подшивка свесов по стропилам. Используется при небольших выносах стропил (40–50 см) и на кровлях с уклоном не больше 30°. Прямо на стропила набивают обрешётку из досок, расположенных параллельно или перпендикулярно стенам. Для такой схемы обязательно наличие общей плоскости на нижних концах стропил.
Если нижние концы стропил образуют общую плоскость, подшивка может выполняться прямо по ним
Фронтонные свесы подшиваются только по обрешётке.
Способ подшивки здесь роли не играет. Прямо на обрешётку вдоль фронтона набивают доски или брус, к которым крепят обшивочные планки.
Фронтонные свесы не участвуют в вентиляции подкровельного пространства, поэтому их подшивают прямо по обрешёткеМатериалы для подшивки
Современный строительный рынок радует большим изобилием подшивочных материалов, благодаря чему домовладельцы могут выбрать любой на свой вкус и кошелёк. Основное требование — отличные показатели морозо- и водоустойчивости.
Традиционно используются:
- строганая или обрезная доска из хвойной древесины — самый экономичный материал для подшивки карнизов;
Используемая для подшивки древесина должна быть защищена от гниения антисептическими составами и иметь допустимую влажность — не более 40% - деревянная вагонка, прошедшая специальную обработку, которая по сравнению с досками смотрится более эстетично;
- оцинкованные стальные листы (профнастил), покрытые полимерным слоем, благодаря которому обеспечивается качественная защита металла и разнообразие цветов;
- сайдинг ПВХ, листовой металл (сталь, алюминий и медь), плиты древесные и, конечно же, софиты.
Подшивка медными частично перфорированными софитами гарантирует хорошую циркуляцию воздуха по всей кровле, включая и свесы
Видео: подшивка свесов, какие выбрать софиты
Отзывы пользователей об устройстве кровельных свесов
Видео: карниз крыши дома — конструкция и подшив
Какой бы вид карнизов ни обустраивался, какие бы подшивочные материалы не выбраны, важно, чтобы кровельные свесы обеспечивали хорошую вентиляцию подкровельного пространства, дополнительное утепление и эффективную защиту от осадков и ветров всех скрытых за ними элементов кровельной конструкции. Только качественные свесы сберегут фасад, продлят срок службы кровли и дома.
Не идеальная, зато настоящая )))
Оцените статью: Поделитесь с друзьями! stroydom.guru
Как установить водосточную систему
Как установить водосточную систему
Установка водосточной системы требует точности и правильности монтажа. Если все сделать аккуратно, то проблем возникнуть не должно. Но прежде необходимо рассчитать водосточную систему и подобрать все необходимые элементы. Важно что бы принятый диаметр желобов и труб обеспечивал водоотлив с площади водосбора. Можно уточнить Как рассчитывается водосточная система для дома.
Монтаж начинается с установки желобов вдоль края кровли. Это самая ответственная часть монтажа. При монтаже водосточных желобов должно обеспечиваться следующее:1. Желоб устанавливается таким образом, что бы стекающая вода падала в его центр. Смещение желоба в горизонтальной плоскости относительно свеса кровли может подбираться встроенной регулировкой крюков.
2. Расстояние от свеса кровли до желоба в его наивысшей точке должно быть не более 3 см.

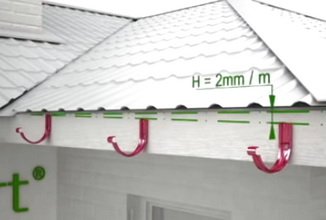

3. Уклон желоба в сторону воронки должен составлять 2 - 3 мм на каждом погонном метре. Но если диаметр желоба минимальный для данной площади кровли, то уклон рекомендуется увеличивать до 5 мм на 1 м.
4. Расстояние между поддерживающими крюками обычно принимается менее метра. В некоторых моделях водосточных систем крюки также необходимо устанавливать в местах стыковки цельных частей желобов.

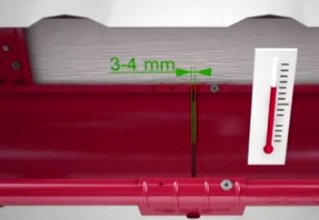

5. Между цельными частями желобов оставляются тепловые зазоры в 3 – 4 мм (в некоторых моделях систем для стыковки предусмотрены тепловые компенсаторы).
Перед началом монтажа рекомендуется начертить план размещения желобов, соединяющих их элементов, поддерживающих крюков и воронок по периметру дома с указанием длин цельных частей желобов и расстояний между точками закрепления. Это упростит выполнение работ.
Порядок выполнения работ по монтажу водосточной системы следующий. 1. На лобовой доске размечаются точки крепления крюков с учетом шага их установки и угла наклона желоба.
2. Крюки закрепляются в соответствии с разметкой. Обычно крюки крепят к лобовой доске с помощью двух-трех саморезов. Если лобовая доска отсутствует, то применяются длинные крюки (вариант комплектации водоотливной системы)
которые можно закрепить к обрешетке или к стропильным ногам. Если это не возможно, то применяется сложное крепление к стене на металлических шпильках.
3. Желоб навешивается на крюки. Навешенные части желоба скрепляются углами и стыковочными элементами с оставлением тепловых зазоров.
4. На желоб устанавливаются заглушки в наивысших местах (не замкнутая схема).
5. В выбранных местах желоб стыкуется с воронками. В отдельных водоспускных системах предусматривается, что в желобе делается прорезь, а воронка подвешивается к желобу снизу. Или же воронка закрепляется к лобовой доске, как часть желоба. К воронке крепится колено трубопровода.
6. Напротив воронки на стену наносится вертикальная разметка, по которой к стене крепятся кронштейны, удерживающие трубы.
7. Кронштейны крепятся к прочной стене дюбелями (саморезами). Если на стене находится слой утеплителя, то тогда кронштейны крепятся длинными прочными анкерами, которые заводятся сквозь утеплитель в прочную часть стены. Обычно устанавливается не менее 2 кронштейнов. Максимальное расстоянием между кронштейнами – 2 метра.
8. Водоспускной трубопровод собирается нужной длины. На его концах устанавливаются колена. Трубопровод закрепляется в кронштейнах на стене.

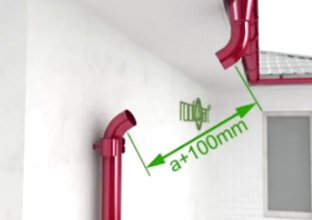

9. Вымеряется и устанавливается часть трубы между трубопроводом и воронкой. Длина этой трубы зависит от свеса крыши.
stroy-block.com.ua
Карнизный свес крыши частного дома
Другие статьи на эту тему:Отделка, подшивка карнизного свеса крыши дома — устройство, фото, размер, монтаж
Зачем нужен карнизный свес крыши дома
Карнизный свес крыши — это нижняя часть ската, выступающая за плоскость стены дома.
Строительные правила не регламентируют ширину (вылет от стены) свеса крыши. Имеются лишь рекомендации о максимальной величине свеса, в зависимости от материала кровельного покрытия. Например, волнистый асбоцементный лист может свисать с кровли не более чем на 50 мм., из керамической черепицы — на 70 мм., а из кровельной стали — на 100 мм.
Карнизный свес меняет архитектуру дома
Размер карнизного свеса обычно определяется архитектурными традициями, принятыми в той или иной местности. Эти традиции зависят от применяемых для строительства материалов, особенностей климата и представлений населения о красоте и привлекательности.
Например, в горной местности Карпат на домах из дерева чаще всего можно увидеть крутые скаты крыши с деревянным кровельным покрытием и очень широким свесом.
Дома из камня в английском стиле имеют черепичные крыши с очень маленькими свесами или вовсе обходятся без них.
Широкий карнизный свес прикрывает аттиковые (вертикальные) стены под скатами крыши мансарды. В результате дом кажется ниже, а его пропорции выглядят более привлекательными.Карнизный свес изменяет, удлиняет видимую высоту крыши, а это меняет пропорции дома, его архитектурную выразительность. Дом в целом, с далеко выступающими от стен скатами крыши, кажется ниже.
Широкий карнизный свес накрывает, защищает высокое окно от дождя и снега. А в летний зной затеняет окно, ограничивая количество солнечных лучей, нагревающих комнату. Подшивка свеса крыши выполнена в единой цветовой гамме с деталями окна и террасы.Широкий карнизный свес защищает стены и окна от косого дождя, отводит воду и снег подальше от стен, тем самым, предотвращает намокание стен и цоколя дома.
Широкие карнизные свесы создают уютное пространство возле стен одноэтажного дома. Широкий свес, как бы увеличивает площадь дома.
Под широким свесом (минимум 70 см) можно поставить скамейку, хранить садовый инвентарь, устроить поленницу из дров. Иногда карнизный свес крыши выполняет роль козырька на дверью.
Дом с большим карнизным свесом крыши лучше смотрится на просторных участках, утопающих в зелени.
Узкий свес крыши лежит на карнизе (выступе) стены. Карниз стены частично завернут на стену фронтона. Такой архитектурный прием делает дом визуально более легким и стройным. Дом кажется выше и компактнее.Узкий свес, лежащий на карнизе стены, больше подходит для дома в плотной городской застройке.
Карнизный свес экономит энергию
Если правильно выбрать размер карнизного свеса крыши, то можно экономить энергию, расходуемую на отопление дома зимой, и на кондиционирование — летом. Для этого необходимо подобрать ширину свеса и его высоту над окном так, чтобы летом карниз крыши затенял окно, а зимой лучи солнца проникали в окно и нагревали комнату.
Если окна летом не защищены от солнца карнизным свесом, например. на нижних этажах, то на южном фасаде дома необходимо установить снаружи над окнами затеняющие устройства. Это могут быть козырьки — маркизы или рольставни. Их монтаж следует предусмотреть на стадии проектирования окон дома.
Вентиляция в карнизном свесе крыши
В карнизном свесе обязательно предусматривают элементы для вентиляции подкровельного пространства или не эксплуатируемого чердака, через которые поступает снаружи воздух и далее двигается к коньку крыши. Например, устраивают специальный зазор или устанавливают в подшивке перфорированные панели, или вентиляционные решетки.
Рекомендуется в карнизном свесе крыши для притока воздуха оставлять вентиляционные отверстия общей площадью равной 1/400 — 1/600 площади крыши. В верхней части крыши для выхода воздуха делают отверстия такого же размера.
Отверстия для вентиляции, через которые могут проникнуть птицы или насекомые, обязательно закрывают сеткой.
В широкий карнизный свес встраивают светильники, которые подсвечивают фасад дома и освещают придомовую территорию.
Устройство подшивки карнизного свеса крыши
Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».
Подшивку свеса можно выполнить несколькими способами.
Горизонтальная подшивка
Карнизный свес крыши частного дома — горизонтальная подшивка. Панели подшивки крепятся к нижнему поясу стропильных ферм перпендикулярно плоскости стены.Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.
Панели горизонтальной подшивки крыши вставляют в пазы стартовых планок перпендикулярно плоскости наружной стены.Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.
Карнизный свес крыши подшит панелями сайдинга для софитаНа строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.
Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.
Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.
Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.
Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см.
Подшивка карнизного свеса частного дома панелями, вагонкой ПВХКроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм., ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.
Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.
Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.
За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.
Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.
Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.
Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.
Подшивка параллельно скату
Подшивка параллельно скатуКарнизный свес двухскатной крыши частного дома чаще всего подшивают параллельно скату крыши.
Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.
Карнизный свес крыши дома без подшивки
Карнизный свес подшивают не всегда. На фото реализована интересная задумка архитектора, когда стропила крыши оставлены открытыми.Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.
Еще статьи на эту тему:Еще статьи на эту тему
domekonom.su
Оптимальные карнизные свесы
Назначение
Главная функция и карнизных, и фронтонных свесов одна – защита стен от воды. В данном случае речь идет и о воде собираемой на кровле, и о косом дожде. Максимальный эффект достигается при максимальном размере свесов. Есть еще и декоративная функция, но основной она не является.
В отличие от фронтонных свесов, карнизные задействованы еще и в вентиляции кровли.
Оптимальный размер
В строительстве определение любых параметров – это компромисс между функциональностью и стоимостью. Это поиск необходимого и достаточного. Есть определенный лучший размер свеса. Его уменьшение влечет увлажнения стены.
Превышение оптимума увеличивает затраты на кровлю по материалам. Увеличение площади означает рост ветровой и снеговой нагрузок. Есть еще и такое явление, как обледенение.Рассчитываться следует на сумму этих факторов. Потребуется увеличение запаса прочности кровли, а значит дополнительные денежные вливания.
Архитектурный стиль может стать главным критерием выбора длины свесов. На снимке альпийские шале. По традиции, вынос кровли от 1.5 до 3 метров.
Нормативные требования
Когда-то в СНиП был такой норматив. Для одно и двухэтажных домов разрешался наружный неорганизованный сток воды с выносом карниза не меньше 60 см.
О СНиП строители не знали, но размерчик выдержали.
Там же упоминалось, что с системой водоотвода можно сделать карниз – 40 см.
Эти нормы сохранились в строительных правилах Белоруссии СНБ 3.02.04-03: «5.15 Крыши в жилых зданиях следует проектировать с организованным водостоком. Допускается предусматривать наружный неорганизованный водосток со скатных крыш одно и двухэтажных зданий при условии выноса карниза не менее чем на 0,6 м».
Критерий – здравый смысл
На фотографии - дом, у которого свесы кровли отсутствуют. Задача защиты стен от влаги решена иначе. Водосток с кровли есть, но скрыт за навесным фасадом, который сам является защитой стен от воды.
Для любой строительной фирмы существует два подхода.
- Первый. Заказчик принес свой проект и подрядчик его построит.
- Второй. Подрядчик предложит свой вариант. Компания «Кейль строй» предлагает проверенное. Логика наших действий проста. Мы основываемся на практике.
Есть у компании четкая позиция. Свесы – нужны. Делаем их не менее 500 мм. 200-300 мм конкурентов считаем ошибкой и заказчика, и исполнителя. Мотивация – нормальные свесы увеличат стоимость постройки на 0.1%, но это будет правильный дом.
Есть еще один аргумент. Вполне возможно, что когда-то может возникнуть вопрос об утеплении или дополнительной облицовке. Свесы станут еще меньше.
Классификация
Обычно рассматривают 4 варианта свесов.
- Неподшитый. Хорош для вальмовых, одно и двускатных крыш.
- Подшитый. Распространен для двускатных и вальмовых кровель.
- Коробчатый. Область использования аналогична неподшитому.
- Укороченный. Удобный для строителей, но плохо выполняющий функцию защиты от воды.
Существуют конструктивные решения для увеличения несущей способности свесов припомощи кронштейнов или аналогичных конструкций. Принцип - создание треугольников жесткости. Такие решения подходят для домов, которые не дают усадки. При скользящей стропильной системе любая жесткость – проблема.
Всегда карнизный стеновой свес основа для крепления отливов.
Стеновые свесы
Стеновые свесы делают двумя способами.
- Первый – свесы являются частью стропильных ног.
- Второй применяют, когда стропила заканчиваются на уровне стены. К ним крепятся доски, называемые кобылками. По сути, стропильные ноги удлиняют. Иногда кобылки устанавливают не параллельно стропилам, а более горизонтально. В этом месте скат крыши будет казаться изломанным. Получается своего рода трамплин для воды, и она отбрасывается от стен дальше.
Фронтонные свесы
Способы монтажа во многом определяются весом кровли.
- Распространенный и слабый вариант, когда основа свеса – доски обшивки.
- Хороший вариант мауэрлат, прогоны и коньковый брус, выступающие из стены на величины свеса.
- Можно ко второму варианту добавить стропила, которые уже будут вне здания. Будет жестче.
Материалы подшивки
Можно использовать большинство листовых и деревянных пагонажных материалов. Требования - морозо- и водоустойчивость.
Традиционные материалы для подшивки свесов – вагонка, сайдинг и софитные панели. Требования к вагонке – хвойные породы, должна быть сухой и обработанной антисептиками.
Сайдинг может быть виниловым или металлическим. Работа и с тем и сдругим проблем не представляет. Удобство софитных панелей в том, что этот материал предназначен именно для свесов. Продаются панели полностью или частично перфорированные и целые.
О вентиляции
И при теплом или холодном чердаке вентиляция понадобится. Приток воздуха происходит на свесах, отток в районе конька. При неправильной постройке именно на подшивке свесов возможно образование наледи изнутри в несколько сантиметров толщиной.
Частота запросов
В Яндексе есть хороший сервис, которая показывает частоту запросов по конкретным словосочетаниям. Запросов: «свес короткий» - 75 в месяц, «увеличить свес» - 58 в месяц.
Разумеется, существуют и другие словарные формулировки проблемы. Существуют другие поисковые системы, где тоже есть такая статистика. Важно другое – есть проблема коротких свесов.
Решение компании «Кейль строй» очень простое. Мы не делаем свесов короче 50 см.При заказе кровли с короткими свесами копеечной экономии достичь можно. Выиграть нельзя.
keilstroy.ru
