Зачем нужен регулятор давления воды в квартире. Регулировка давления воды

Регулятор давления воды в квартире

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху. Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление. Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм. Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар. Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников. Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм уменьшает расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры. Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать. Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Надеюсь, информация о том, зачем нужен регулятор давления воды в квартире и как его регулировать, была вам полезна. О собственном опыте пользования можно рассказать в комментариях.

ecoblog.pro

Регулировка реле давления воды для насоса | Водопровод

Реле давления воды для насоса – регулировка и установка на насос

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Содержание

Принцип работы реле давления воды

Реле давления воды, применяемое в большинстве насосов, чисто механическое устройство, не зависящее от электричества. Оно состоит из электрической части, которая обеспечивает подачу напряжения на насос, механической части, отвечающей за измерение максимально и минимально допустимого давления в системе и срабатывания реле.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого контакты электрической части замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться, в зависимости от характеристик самого насоса. Как только давление достигает максимального, реле размыкает сеть и насос отключается.

Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 - 2 атмосферы, максимальное 3 - 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.

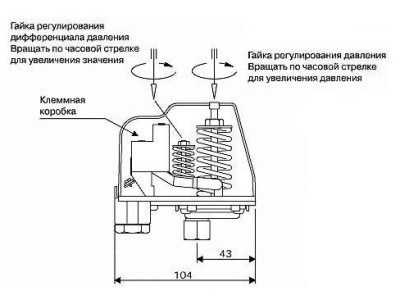

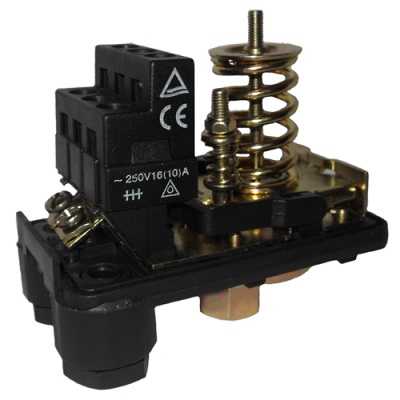

Реле давления воды без верхней крышки.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключение, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть.

Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика.

В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково. Подробно сборки узла автоматики далее.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.

Схема узла автоматики для насоса

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.

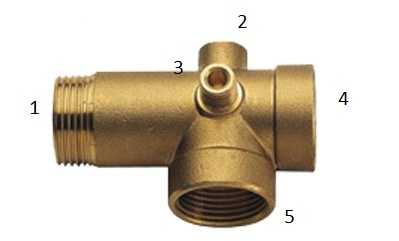

Пятиходовый штуцер.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.

Для того чтоб получить полноценную насосную станцию гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно или с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

Как отрегулировать реле давления?

После подключения реле давления. его, возможно, понадобится отрегулировать – настроить давления включения и выключения. По умолчанию на нём заданы заводские настройки, уточнить их можно в паспорте устройства, обычно они заданы примерно так: включение насоса при давлении ниже 1,4-1,8 бар и выключение – при давлении выше 2,5-3 бар.

Чтобы отрегулировать реле давления, нужно, прежде всего, знать желаемые настройки его срабатывания. Они должны быть определены ещё на стадии расчёта водопроводной системы и выбора насоса и гидроаккумулятора. Для настройки нужно снять корпус реле.

За регулировку отвечают две пружины:

Большая регулирует давление срабатывания и обозначена на самом реле как P
Маленькая регулирует разницу между давлениями включения и отключения и обозначена как #916 P

Регуляторами являются две гайки, которые задают степень сжатия каждой пружины: вращение гайки по часовой стрелки (закручивание) сжимает пружину и увеличивает значение. Чтобы увеличить давление включения, нужно закрутить гайку большой пружины, а чтобы уменьшить - ослабить её. Чтобы увеличить разницу между давлениями включения и выключения, нужно затянуть гайки маленькой пружины, а чтобы уменьшить – ослабить её.

Чтобы контролировать, какое давление получается в результате настройки, используется манометр.

Как настроить реле давления?

Открыть кран, чтобы началось потребление воды. Давление постепенно падает, до тех пор, пока не включается насос. Давление включения насоса можно зафиксировать с помощью манометра.
Закрыть кран и дождаться выключения насоса. Реле давления выключит насос, когда давление достигнет максимального. С помощью манометра можно определить это значение.
Если оказалось, что в настройках реле задано не то давление включения, которое нужно, отрегулировать его, вращая гайку большой пружины. Надо увеличить – закручивать, надо уменьшить – ослаблять. За один раз лучше не крутить гайку больше, чем на один оборот.
Повторить пункты 1, 2 и 3 до установки нужного давления включения.
Если оказалось, что давление выключения не соответствует желаемому, то отрегулировать его, вращая гайку маленькой пружины. Чтобы увеличить давление выключения – закручивать гайку, чтобы уменьшить – ослаблять.
Повторить пункты 1,2 и 5 до установки нужного давления выключения.

После окончания настройки - одеть обратно корпус реле.

Обзор основных понятий

С помощью реле давления воды для насоса автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

Давление включения или нижнее давление (Рвкл), при котором контакты реле давления для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
Давление выключения или нижнее давление (Рвыкл), при котором контакты реле размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
Перепад давления (ΔР) — разница предыдущих двух показателей.
Максимально допустимое давление выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая емкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая ее в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т.д.

Проверка давления в гидроаккумуляторе

Сразу же после покупки насосной станции необходимо проверить давление, которое создано в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

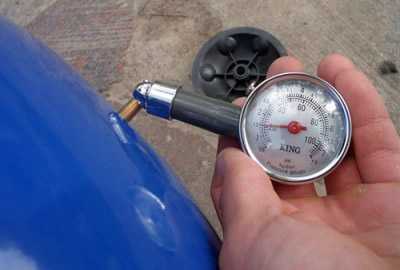

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Еще один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр, который считается более надежной моделью, чем дорогие электронные устройства или недолговечные пластиковые изделия из Китая

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно настроить реле давления?

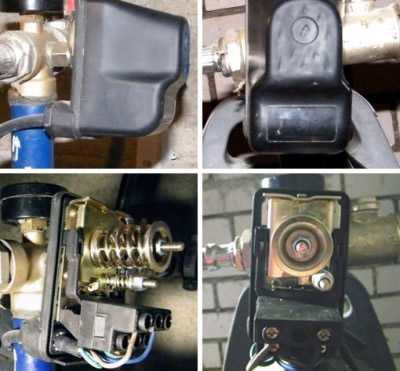

Перед настройкой реле давления необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчета считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того, как в гидроаккумуляторе достигнуто необходимое давление воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка реле давления для насоса производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнет работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдет включение реле давления, будет достигнуто значение нижнего давления. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда давление в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Вот схема, которая подойдет для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Помимо первичной настройки при подключении реле давления к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Источники: http://mhremont.ru/rele-davleniya-vody-dlya-nasosa-212.html, http://stroy-svoimi-rukami.ru/vodoprovod/rele/13/, http://www.a-t.com.ua/regulirovka-rele-davleniya-dlya-nasosa.html

Комментариев пока нет!

postrojkin.ru

Регулируемый редуктор давления воды в системе водоснабжения и квартире

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Редуктор давления — вещь довольно специфическая, и в большинстве случаев нам не нужно знать что это, где оно стоит и зачем. Но качество системы водоснабжения в наших многоквартирных домах часто оставляет желать лучшего.

Например, вы можете замечать резкие перепады температуры в кране то в одну, то в другую сторону. Или сила напора воды непостоянна в разное время суток. Бывает даже так, что включив определенный напор, можно наблюдать, как струя уменьшается прямо на глазах (или наоборот).

Конечно же, такие перепады настроения в водопроводе сказываются и на нашей бытовой технике — часто выходят из строя бойлеры и стиральные машины.

Еще хуже, если из-за гидроудара лопнут трубы в квартире — соседи снизу этому рады не будут.

Все это может означать, что редуктор в общей системе водоснабжения работает не исправно, а на входе в квартиру — и вовсе отсутствовать. Что с этим безобразием делать — читайте дальше.

Содержание статьи

Что это такое?

Регуляторы давления – это устройства, служащие для уменьшения и поддержания давления воды до заданного значения на выходе, вне зависимости от расхода. Такие устройства еще называют клапанами понижения давления или редукционными клапанами.

Устройства предотвращают негативное воздействие значительных колебаний давления воды на вводе в систему и гидравлических ударов. Это особенно актуально в условиях современной городской застройки, при соседстве разновысотных зданий и с учетом неровного рельефа местности.

Источники: aw-therm.com.ua

Зачем они нужны?

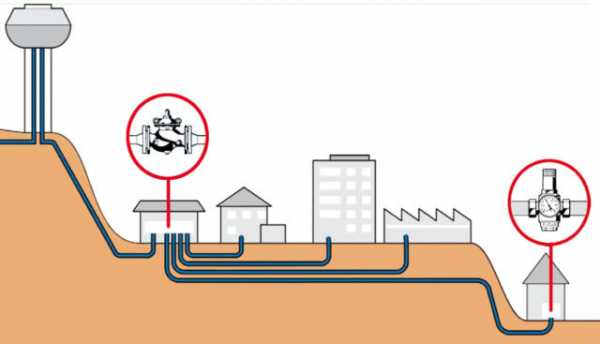

Задача водопроводной системы заключается в подаче воды от насосных станций в магистраль под большим давлением. При попадании воды в абонентские сети ее давление снижается до уровня, который должен соответствовать утвержденным нормам и составлять от 4 до 8 атмосфер.

Поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов, таких как котлы водонагревателей, стиральные машины, посудомоечные и так далее.

Для снижения давления воды в системе водоснабжения специалисты рекомендуют встраивать в нее редукторы давления. Их предназначением является защита от гидравлических ударов и поддержание стабильного напора в системе.

Корректор давления воды работает без дополнения электромеханики и регуляцию подачи воды производит автоматически. Его способность функционировать при низких температурах или высоких в системах отопления и подаче горячей воды определяется значением рабочих температур и их диапазоном.

Источники: pikucha.ru

Итак, основные причины необходимости установки регуляторов:

высокое давление воды на входе в здание;
экономия воды;
гарантия постоянного давления воды на выходе, даже в случае значительных колебаний давления на входе;
защита от гидроудара;
снижение шума, вызываемого водяным потоком.

Еще один случай применения регуляторов: если в системах водоснабжения многоэтажных зданий установлены общие повысительные насосы, но, в то же время, необходимо обеспечить наличие зон с разным давлением. Например, повышенное давление воды необходимо для пожарных гидрантов.

Также в высотной застройке существует необходимость сбалансировать давление на всех этажах, поэтому на каждом из них целесообразно устанавливать регулятор давления.

Источники: aw-therm.com.ua

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

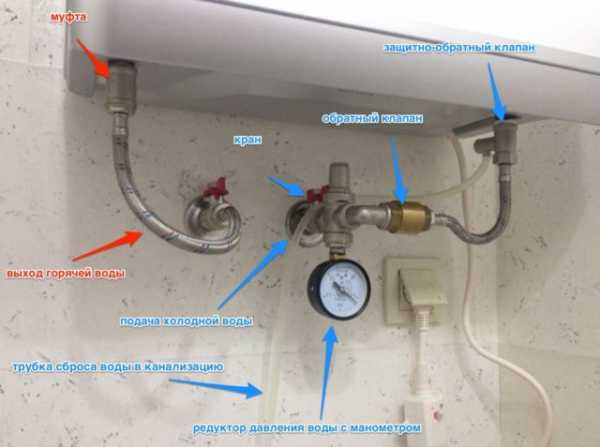

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Источники: vencon.com.ua

Принцип работы

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

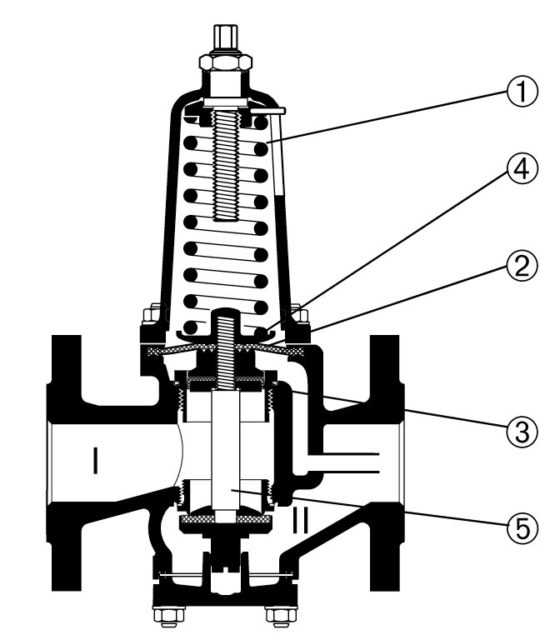

Устройство фланцевого клапана прямого действия

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

В случае возникновения изменения входного давления подвижный шток регулятора станет в новое положение равновесия для заданной настройки давления и количества потребляемой воды (компенсация входного давления).

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

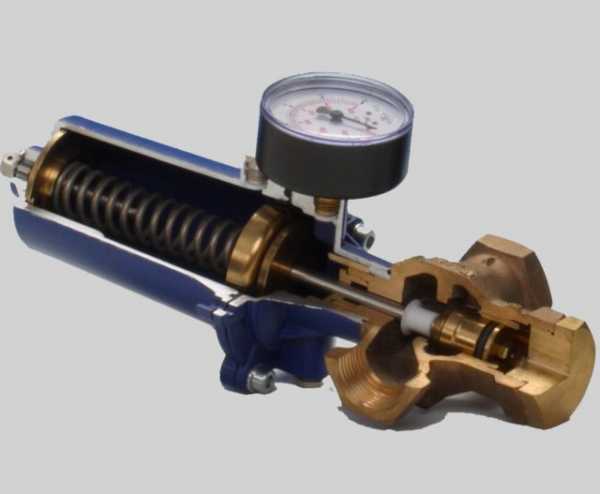

Устройство резьбового регулятора

Схожая конструкция в резьбовых клапанах , применяемых для индивидуального регулирования и на этажах зданий. Задача уравновешивания давления в них решается фиксацией мембраны клапана (4) и приданием подвижности седлу клапана в регулирующей втулке (6). При этом, давление на входе в равной мере приложено к верхней и нижней кольцевым поверхностям втулки.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Нормативные требования к квартирным регуляторам давления

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам, изложенные в перечисленных документах, представлены в таблице:

№	Наименование характеристики	Ед.изм.	Значение
1	Условная пропускная способность, не менее	м3/ч	1,6 (ГОСТ Р 55023) 2,5 (ГОСТ 12678) 1,1 (НИИСантехники)
2	Пропускная способность в рабочем диапазоне входных давлений, не менее	м3/ч	1,8
3	Пропускная способность при входных давлениях ниже рабочего диапазона, не менее	м3/ч	0,72
4	Рабочий диапазон давления на входе	бар	3–10
5	Рабочий диапазон расходов	м3/ч	0,18÷1,8
6	Максимальное выходное давление в рабочем диапазоне расходов, не более	бар	2,7±0,2
7	Максимальное выходное давление в безрасходном режиме, не более	бар	3,5
8	Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более	бар	0,04
9	Полный ресурс	тыс. циклов	250
10	Уровень шума на расстоянии 2 м от прибора	дБА	40
11	Изгибающий момент на корпус, не менее	Н·м	80
12	Диапазон температур окружающей среды	ºС	5–90
13	Допустимая влажность окружающей среды	%	100
14	Диапазон температур рабочей среды	ºС	5–90

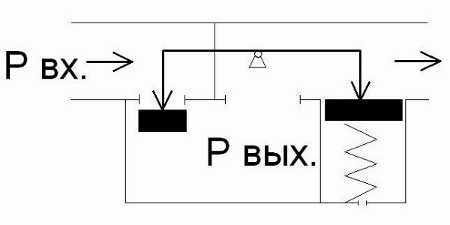

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления.

Давление на входе Рвх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до Pвых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник.

Пружина большого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана.

Источники: valtec.ru

Виды

Поршневые

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Мембранные

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана.

Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения.

Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Источники: vseproteplo.ru

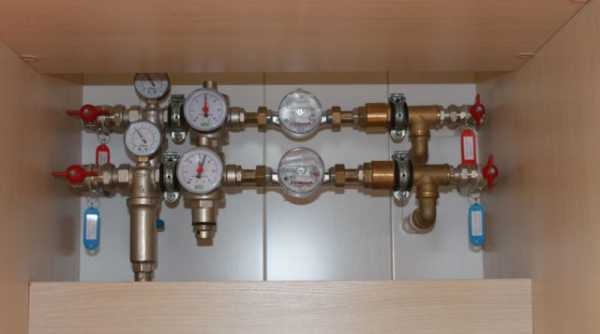

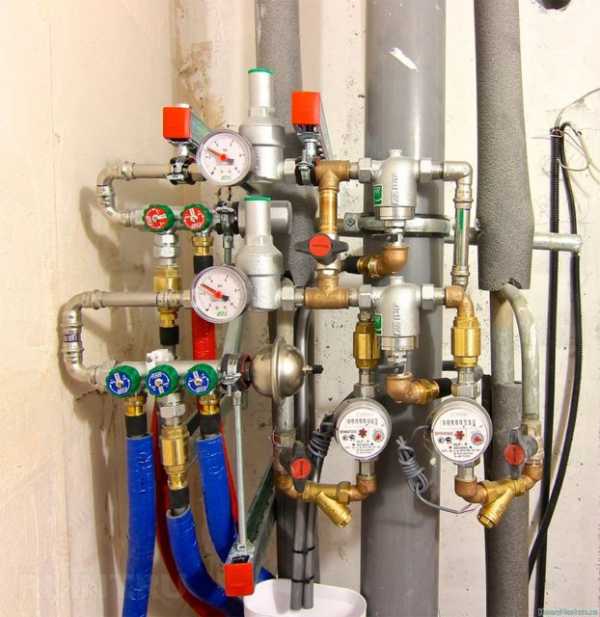

Установка

Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

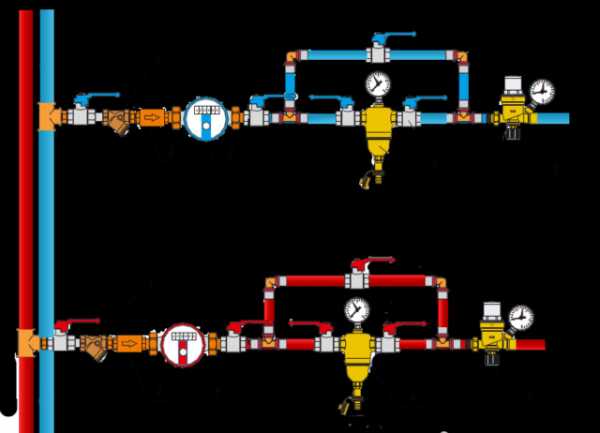

Пояснение:

механический фильтр грубой очистки;
обратный клапан;
счетчики ГВС и ХВС;
фильтр промывной;
Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки.

Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта.

Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания.

Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Пример разводки водоснабжения с редуктором

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Источники: mos-santeh.ru, www.rmnt.ru

Обслуживание и настройка

Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить — против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

Какого-либо специального обслуживания регуляторы давления воды не требуют. Время от времени необходимо очищать седло редуктора и сеточку фильтра. В случае выхода из строя потребуется замена поршня или мембраны.

Все элементы выравнивателя съемные, корпус устройства остается на месте. Для этого и нужны запорные краны до и после устройства – чтобы, перекрыв подачу воды в квартире можно было спокойно заменить необходимые детали.

Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра.

Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.

Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.

Источники: ecoblog.pro, chudovanna.ru, rmnt.ru

Критерии выбора

При подборе данного устройства в первую очередь следует обратить свое внимание на данные особенности:

Производительность системы. Сколько кубометров в час она пропускает.
Вид подключения. В основном распространены резьбовые разъемы.
Вид регулировки. С широким диапазоном изменения пропускной способности редуктора или с малым.
Температурный диапазон рабочей жидкости.

Также следует определиться с тем, брать ли редуктор давления воды с манометром или без.

Первый вариант, конечно же, предпочтительнее, ведь можно наблюдать за изменениями в системе в режиме реального времени.

Наиболее распространенным материалом для редукторов является латунь. Данный сплав обладает большим количеством преимуществ, которые существенно увеличивают срок службы устройства. Таким образом можно не опасаться за то, что редуктор быстро выйдет из строя при правильной установке.

Сегодня купить редуктор давления воды не составляет больших проблем. Главное, правильно подобрать устройство в соответствии с параметрами системы водоснабжения или отопления.

Источники: chp.com.ua
