Строим вихревой индукционный котел своими руками. Самодельный индукционный котел своими руками

Самодельный индукционный котел своими руками

Строим вихревой индукционный котел своими руками

Устройство индукционного котла отопления

Вихревые индукционные котлы отопления — хорошее решение для обеспечения энергоэффективности дома, достижения тепла, комфорта и уюта. При наличии некоторого опыта можно сделать индукционный котел своими руками, сэкономив на приобретении дорогостоящей конструкции. При этом самодельный агрегат ничуть не будет уступать по своим техническим параметрам изделиям, представленным на рынке ведущими производителями.

Устройство котла

Прежде чем устанавливать котел, следует знать, что он потребует практически полной перестройки всей системы отопления в доме. Это касается как самодельных конструкций, так и покупных моделей. Агрегат работает по принципу электрического индуктора с первичной и вторичной обмотками.

В первичном контуре происходит преобразование электроэнергии в вихревые токи, создающие магнитное поле. Поле направляется на вторичную обмотку, являющуюся основным нагревательным элементом прибора. Здесь вырабатывается тепловая энергия, нагревающая теплоноситель.

Корпус включает в себя несколько компонентов:

сердечник
внешний контур
электро- и теплоизоляцию

Как правило, корпус покупного агрегата имеет цилиндрическую обмотку, в то время как в самодельных конструкциях она тороидальная.

Индукционные котлы характеризуются высоким КПД — до 97%, что и обеспечивает экономичность их эксплуатации. От традиционных агрегатов индукционные системы отличают следующие характеристики:

Нагревание теплоносителя происходит в них дважды.
Более короткий промежуток времени, необходимый для прогрева системы отопления.
Защита от накипи на стенках котла и трубопроводов благодаря магнитной индукции.
Простота эксплуатации и отсутствие сложного технического обслуживания.

Самодельные варианты

Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.

Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

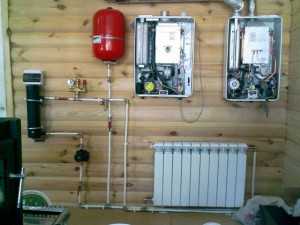

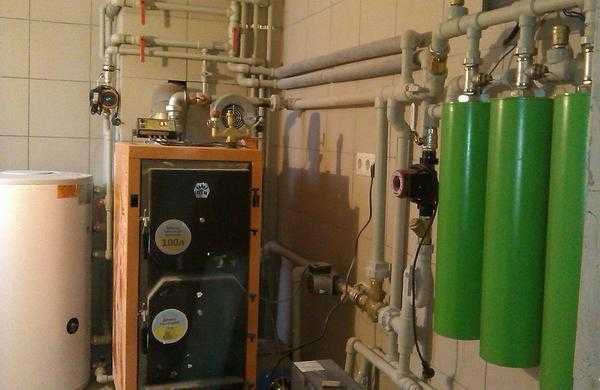

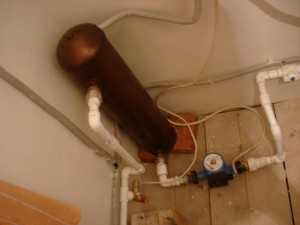

Устройство в доме

Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.

Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.

Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.

Промышленный или самодельный?

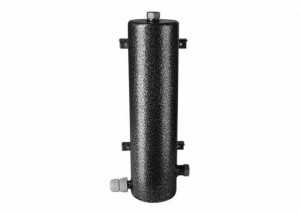

Модель Spec SAV-50

Рынок отопительного оборудования позволяет подобрать любую подходящую модель. Промышленные агрегаты могут существенно различаться между собой и по техническим параметрам, и по цене. Поскольку собрать такой котел своими руками очень просто, неизбежно возникает вопрос — стоит ли тратить средства на покупной прибор?

Обратите внимание! Покупать готовый котел стоит в том случае, если нет навыков, необходимых для работы. Несмотря на то, что собрать агрегат очень просто, ошибка может обойтись дополнительными затратами.

Еще одна ситуация, когда лучше отдать предпочтение покупным моделям — это необходимость обогрева большого помещения. Мощность котла рассчитывается исходя из соотношения 60 Вт на 1 кв. метр. А сделать самодельный агрегат высокомощным довольно сложно.

Когда целесообразнее самостоятельное изготовление?

Делать котел своими руками целесообразно для домов с сезонным проживанием. Как правило, в таких зданиях устанавливается оборудование невысокой мощности, и нет нужды тратить огромные средства на покупку готовой модели. Затраты на изготовление прибора своими руками при этом минимальны.

Даже к самодельному агрегату легко подобрать дополнительные блоки автоматики, позволяющие устанавливать необходимые температурные параметры. Такое устройство позволит не просто задать нужные показатели на продолжительный срок, но и обеспечит удаленное управление всей системой отопления.

Заключение

Подведем итоги. Сделать своими руками не только простейший, но и более функциональный индукционный котел под силу любому домашнему мастеру. Затраты на изготовление такой конструкции минимальны, а эффективность по сравнению с другими видами отопительного оборудования огромна. Нет желания и возможности сделать такую работу? Всегда можно без труда подобрать подходящую модель на рынке.

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками. Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Механизм действия индукционного котла

По конструкционному исполнению такие котлы представляют собой своего рода электрические индукторы, в состав которых входит две короткозамкнутые обмотки.

Так, внутренняя обмотка отвечает за преобразование поступающей электрической энергии в специальные вихревые токи. В агрегате образуется электрическое поле, которое в дальнейшем поступает на вторичный виток. Последний одновременно выполняет функции нагревательного элемента отопительного агрегата и корпуса котла.

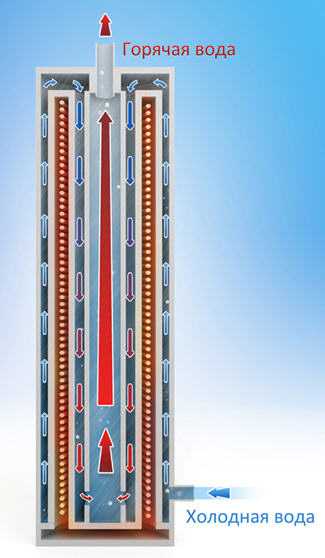

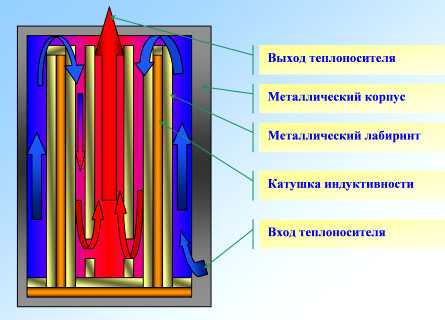

Схема индукционного вихревого агрегата для отопительной сети

Вторичная же обмотка отвечает за передачу образующейся энергии непосредственно на теплоноситель системы отопления. В качестве теплоносителя в подобных установках используются специальные масла, незамерзающие жидкости или чистая вода.

Внутренняя обмотка нагревателя подвергается воздействию электроэнергии. В результате появляется некоторое напряжение и образуются вихревые токи. Созданная энергия отдается вторичной обмотке, после чего начинается нагрев сердечника. По достижению нагрева всей поверхности, теплоноситель начнет давать тепло радиаторам, а они — обогреваемым помещениям.

Рационально ли собирать котел самостоятельно?

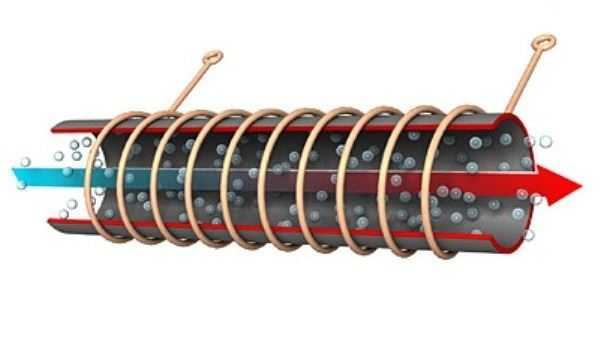

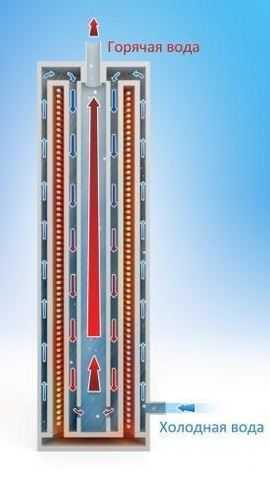

Схема работы индукционного котла

Индукционные котлы отопления имеют простейшую конструкцию, никаких сложностей с их сборкой не возникает. Однако вам однозначно придется как минимум внимательно изучить предложенные инструкции и приложить усилия для правильной сборки качественного агрегата.

Наградой за ваши старания станет эффективное и выгодное в финансовом плане отопительное оборудование. Для сборки котла не нужно покупать какие-либо дорогостоящие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и прочих специализированн ых магазинах.

При условии правильной сборки и подобающего обращения с готовым агрегатом он спокойно прослужит 20 лет и даже более. Главное – выполнять все в строгом соответствии инструкции.

Сверхсложных задач перед вами не ставится, и допустить какие-либо критические ошибки при сборке индукционного котла по инструкции практически невозможно.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

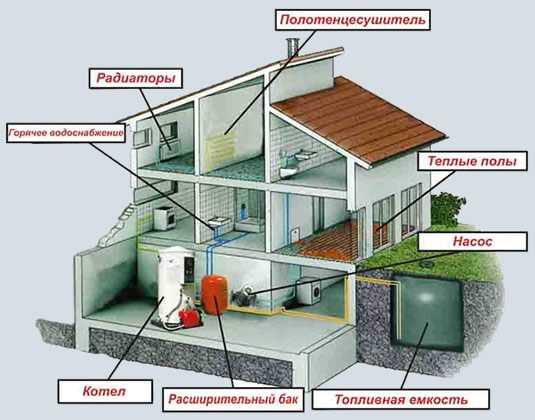

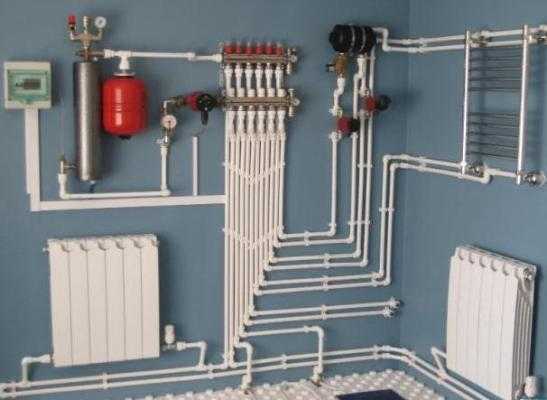

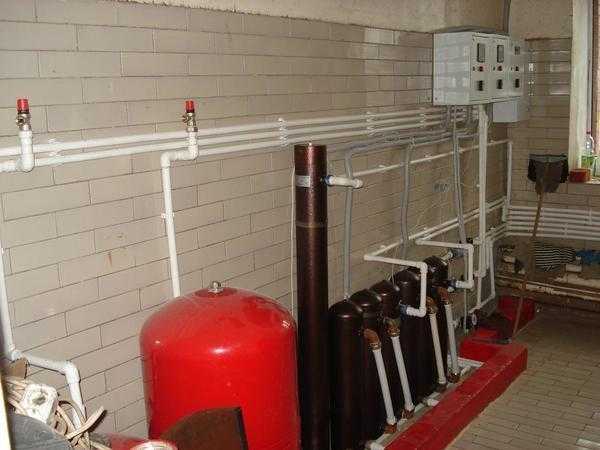

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку.

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Устройство вихревого индукционного отопительного агрегата

Сборка такого агрегата потребует от вас наличия определенных навыков обращения со сварочным аппаратом, а также трехфазным трансформатором. Преимуществом вихревого нагревателя является отсутствие в его составе элементов, не способных в течение длительного времени переносить интенсивные нагрузки. То есть риск скорого выхода котла из строя на порядок снижается.

Также к числу преимуществ рассматриваемого агрегата нужно отнести отсутствие разъемных соединений. Это позволяет полностью забыть о риске появления протечек.

Самодельный вихревой индукционный котел работает практически в бесшумном режиме. Это позволяет монтировать его в любом желаемом месте. Вредные выхлопы тоже отсутствуют, поэтому вы можете не беспокоиться по поводу необходимости обустройства надежного котельного помещения и установки дымохода.

Первый шаг. Сварите друг с другом пару металлических труб диаметром порядка 2,5 см так, чтобы в результате получилось изделие круглой формы. Полученная заготовка одновременно является нагревательным элементом котла и его сердечником.

Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.

Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительнос ть агрегата будут заметно увеличены.

Четвертый шаг. Поместите пластиковый корпус в качественный изоляционный чехол. Он будет предотвращать возможные утечки электрического тока и поспособствует существенному уменьшению потерь тепла.

Нагрев будет осуществляться за счет контакта теплоносителя с все той же обмоткой. Обмотка и все дальнейшие действия выполняются по той же схеме, что и в случае с обыкновенной индукционной установкой, рассмотренной в предыдущей инструкции.

Важные замечания по монтажу и использованию котла

Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:

самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;

Закрытая система отопления

разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;

Пластиковые трубы для отопления

для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.

Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.

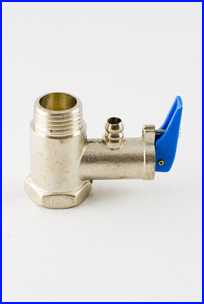

Клапан обратный подрывной

Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.

Видео – Индукционный котел своими руками

Самодельные индукционные котлы отопления

С темой об эффективности и экономичности индукционных котлов, чем дальше, тем все непонятнее. Обсуждение идет активно, и на многих форумах в том числе. Но вот открытыми и доступными остаются только те, в которых доказывается что экономия эта — выдумки нечистоплотных продавцов. Другие же становятся недоступными.

Основной довод противников использования индукционных котлов — закон сохранения энергии. Причем трактуется он так: на какой бы нагреватель не подали 1кВт электроэнергии, выработать он может только чуть меньше 1кВт тепловой энергии. Чуть меньше — за счет потерь и не стопроцентного КПД. Потому что ТЭН, что индукционный нагреватель потратит на выработку одного количества тепла одинаковое (или почти) количество электроэнергии. А так как индукционные котлы намного дороже, то и покупать их — тратить впустую деньги.

Экономит индукционный котел электроэнергию или нет? Вот в чем вопрос…

Нашлись и оппоненты. Их мало, но они есть. Теория эта не относится к разряду простых, и нужны глубокие знания. Но суть возражения такова: нагреватель при потреблении 1кВт электроэнергии производит 1кВт энергии, но не вся эта энергия тепловая. А по производству именно тепловой энергии индукционные нагреватели оказываются намного более продуктивными, чем традиционные ТЭНы. И прямое тому подтверждение — бытовые индукционные плитки. В них на нагрев того же количества воды требуется меньше электроэнергии. Это легко проверяется: берете две плитки одинаковой мощности — индукционную и со спиралью. Потом ставите две одинаковые кастрюли с водой, включаете и засекаете, сколько времени при одинаковой мощности уходит у каждого из агрегатов. Чем меньше время до закипания — тем меньше потрачено электроэнергии.

Как самому сделать индукционный котел

Теперь о том, как сделать индукционный котел своими руками. Если все делать самостоятельно, нужны немалые познания. Например, два электронщика возились больше полугода, перевели множество запчастей, истратили на них кучу денег. Рабочую установку, в конце концов, собрали, результатом очень довольны, но выложили только фото.

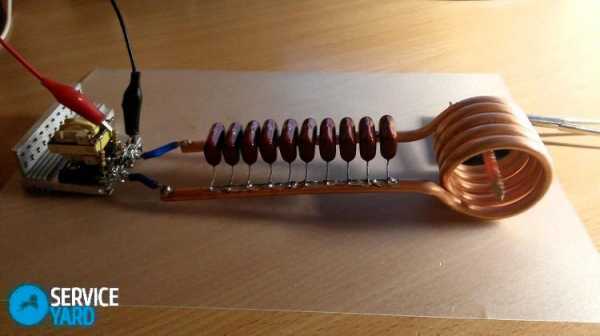

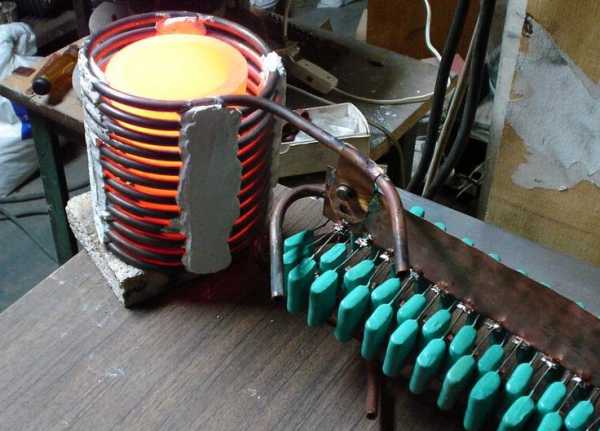

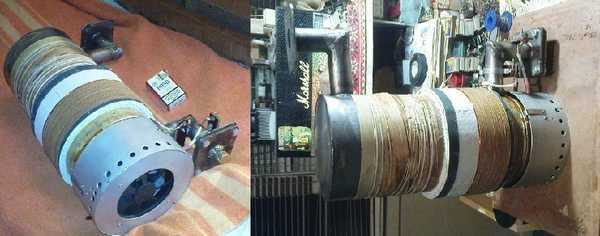

Вот что сотворили два электронщика

На сайтах производителей имеется только общая информация с демонстрацией принципов работы и никаких схем. Оно, в общем-то, и понятно.

Те модели, которые предлагают сделать: пластиковую трубу заполнить отрезками проволоки и сверху намотать проволоку, может, и работают, но явно недоделаны. Необходима серьезная защита: витки катушки оказываются сверху, а по ним бежит ток. Причем из сети 220В. К тому же нет никакого контроля температуры, что чревато: пластик ведь плавится. Требуется также расчет скорости движения теплоносителя и еще много чего. В общем, небезопасно это.

Это вся схема элементарного индукционного котла, который предлагают сделать своими руками

Ниже расположено видео, в котором представлен один из вариантов такого самодельного индукционного котла отопления. В исполнении он несложен:

В толстостенную пластиковую трубу (на видео — полипропилен с алюминиевым армированием) набиваются металлические элементы. В каких-то вариантах это небольшие куски металлической проволоки 5-7мм диаметра, в этом видео — проволока магнитного фехраля, которая не будет ржаветь, но магнититься.
С двух сторон на трубу надевается стека. Она не даст проваливаться металлическим элементам.
С обоих закрытых концов устанавливаются фитинги, при помощи которых котел (уже котел) устанавливаться будет в систему. Примерная схема установки изображена на рисунке.

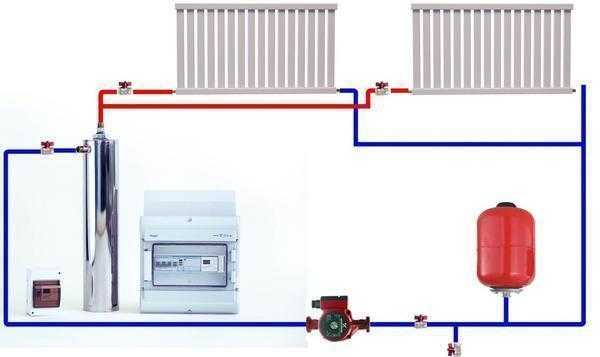

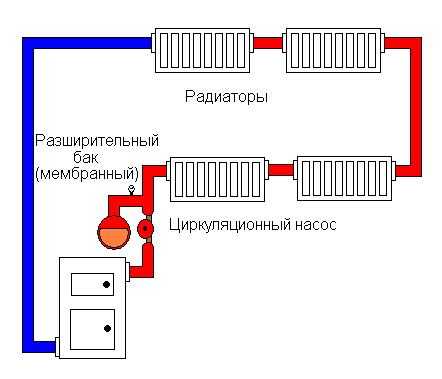

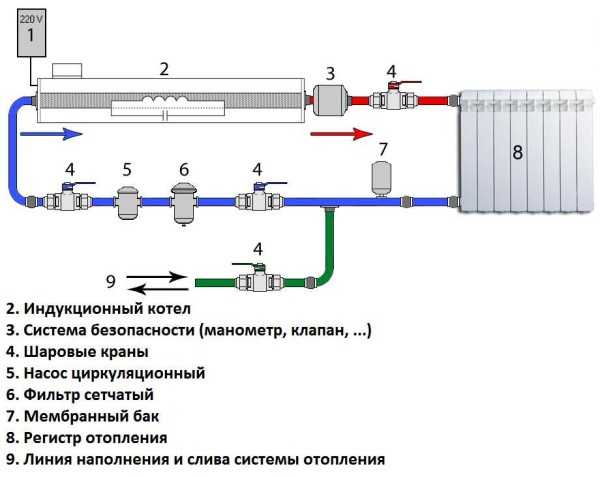

Схема подключения индукционного котла в систему отопления. Обратите внимание на необходимость группы безопасности

На саму трубу наматывается медная проволока. Желательно проволоку найти эмалированную. Витков нужно сделать 90-100, шаг желательно выдерживать. Ну и постарайтесь все-таки чем-то витки прикрыть. Например, так, как на предыдущем варианте из видео (он был забит кусочками проволоки).

После чего нужно котел встраивать в систему отопления, запускать циркуляцию и только потом подключать катушку к электросети. Без теплоносителя труба оплавится очень быстро.

По словам самого автора этого котла, вода греется слабо. Требуется большая мощность (у него порядка 1,8кВт а нужно 3кВт).

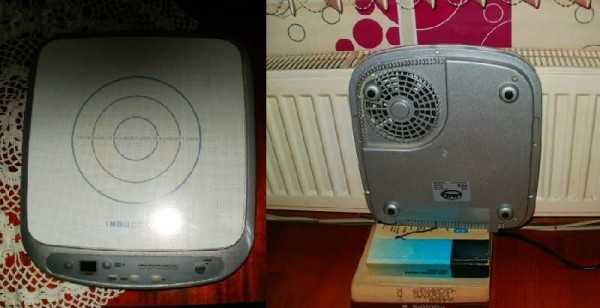

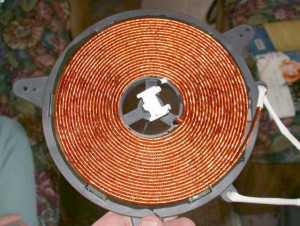

Котел отопления из индукционной плитки

Но тем, кто хочет сделать индукционный котел, совсем необязательно собирать нагреватель самостоятельно. Все что нужно — купить индукционную бытовую плитку. Стоит она от 50$ и выше. Дальше идут варианты:

Если есть металлический или чугунный радиатор (алюминиевые не подходят) можно просто прислонить плитку к радиатору и включить ее. Радиатор начинает греться, распространяя тепло по помещению. В комнате 20 м 2 работала плитка, выставленная на 0,8 кВт. При -20 о С в комнате было +25 о С. Это не самый эффективный способ, но довольно неплохой. И проверить его работу проще простого. Особенной тем, у кого плитка есть.

Нельзя сказать, что это котел, но отапливает комнату хорошо, а электричества «тянет» мало

Второй простой вариант. Сварить «котел» из металла. Просто емкость для воды. Подавать с одной стороны холодную воду, с другой забирать нагретую, поставить циркуляционный насос. К одной из стенок прислонить все ту же плитку, которая и будет греть воду в емкости. Это работает. В доказательство — видео, расположенное ниже.

Такой вариант котла из индукционной плитки может сделать действительно любой. Только еще раз обращаем внимание. Чтобы жидкость или поверхность нагревалась, металл должен магнититься. Хорошая нержавейка (немагнитная) или алюминий не подходят: в них токи Фуко не распространяются. Кроме того, что и делать ничего почти не нужно, такой вариант хорош тем, что на плитке есть система контроля и безопасности, которая в случае перегрева отключит устройство.

И еще одна модель котла на плитке. Тут другой подход, но идея та же.

Из представленных трех вариантов самодельных индукционных котлов отопления два — это не совсем котлы (или совсем не котлы — как посмотреть). Но при этом отапливать с их помощью помещения можно. Способы с индукционной плиткой проверяется элементарно, особенно это просто для тех, у кого такая плитка имеется. Для повышения теплоотдачи в варианте плитка + радиатор можно устроить обдув вентилятором (если нужно). Но насколько это работает нужно проверять на собственном опыте.

Источники: http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/elektricheskie/indukcionnyj-kotel-svoimi-rukami-osobennosti-6599, http://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/indukcionnyj-kotel-svoimi-rukami.html, http://teplowood.ru/samodelnye-indukcionnye-kotly-otopleniya.html

msklimat.ru

Делаем индукционный котел своими руками: рекомендации по изготовлению

Устройство индукционного котла отопления

Устройство котла

Корпус включает в себя несколько компонентов:

сердечник
внешний контур
электро- и теплоизоляцию

Принципиальная схема

Нагревание теплоносителя происходит в них дважды.
Более короткий промежуток времени, необходимый для прогрева системы отопления.
Защита от накипи на стенках котла и трубопроводов благодаря магнитной индукции.
Простота эксплуатации и отсутствие сложного технического обслуживания.

Самодельные варианты

Составляющие элементы

Устройство в доме

Промышленный или самодельный?

Модель Spec SAV-50

Когда целесообразнее самостоятельное изготовление?

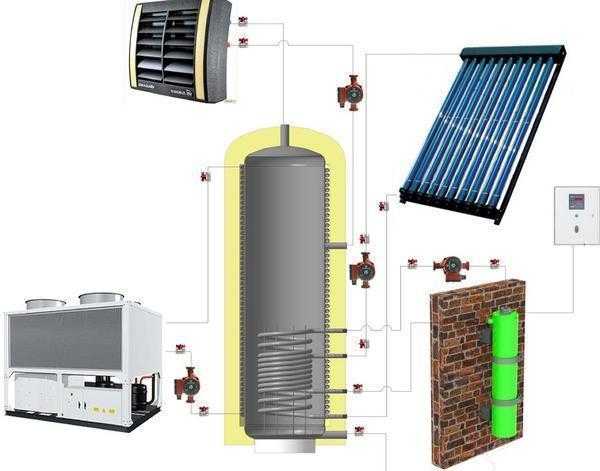

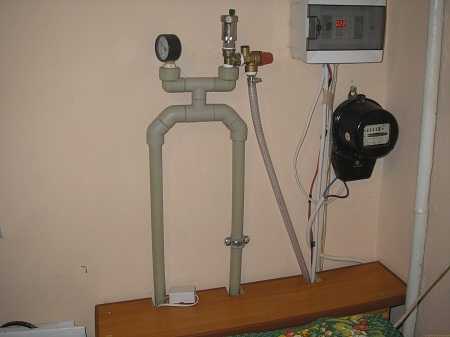

Подключенная система

Заключение

чертежи своими руками, инверторный для частного дома, самодельный котел, видео

Индукционный котел отопления отличается хорошей экономичностью и длительным сроком службы

Выбирая котел для отопления дома, владельцы руководствуются, прежде всего, тем, какой источник нагрева доступен для помещения. Газ – самое дешевое топливо, но подведен далеко не вовсе населенные пункты. Электричество – самое распространенное, но не самое дешевое. Индукционный отопительный котел вырабатывает достаточно высокий КПД, при меньшем потреблении электричества, по сравнению с другими электрическими вариантами.

Принцип работы индукционного котла

Основа принципа работы котла – создание из электрической энергии тепловую. Действие электромагнитной индукции состоит в следующем – через катушку, обмотанную проволокой, пропускаем ток, вокруг этой намотки возникает электромагнитное поле. Помещенный в катушку металлический сердечник (имеющий свойство притягиваться магнитом) начнет быстро нагреваться.

Механизм генератора тепла: это электрический индуктор, состоящий из первичной, вторичной обмотки и сердечника. Перерабатывая электроэнергию в вихревые токи, первичная обмотка направляет электрополе на вторичную обмотку, которая в свою очередь передает энергию носителю. Под влиянием электромагнитного поля, в корпусе и сердечнике образуются вихревые токи. Они разогревают металл. Вода забирает тепло от сердечника и распространяет его по зданию.

Работа индукционной плиты основана на том же принципе. Такие плитки гораздо экономичнее, по сравнению с обычными электроплитами. Это достигается путем, отсутствия потери тепла, при передаче тепла от нагревателя, к посуде. Маркетологи на сегодняшний день обозначают индукционные котлы отопления, как передовые разработки, созданные на новом принципе. Но на сома деле – это не совсем так. Индуктивные принципы применяются с прошлого века для плавильных печей. Также не используются никакие новые материалы для изготовления котлов.

М. Фарадей открыл явление индукции в 1831г.

Индукционные варианты более безопасны, по сравнению с другими отопительными котлами, в обслуживании практически не нуждаются. Они не содержат динамических деталей, и как следствие, не имеют механического износа. При достаточном охлаждении, срок службы катушки не ограничен. Отдельного помещения такие котлы не требуют. По сравнению с газовыми котлами, практически не нуждаются в профилактических работах.

Преимущества индукционного котла:

Постоянная циркуляция теплоносителя;
Отсутствие нагревательных элементов;
Бесшумность.

Индуктивный электрокотел способен обогреть не только площадь небольшого частного дома, но и производственные помещения, при этом не нужно больших затрат на монтаж и обслуживание. Представленные на рынке индукционные котлы отопления не из дешевых. Причина в датчиках системы. Инвертор, применяемый в системе управления, повышает стоимость котла отопления.

Как сделать индукционный котел отопления своими руками

Противники установки индукционных котлов приводят закон сохранения – 1 кВт электроэнергии способен выработать тепловой энергии так же не больше 1 кВт. Да, любой водонагреватель, потребляя 1кВт электроэнергии, производит также 1 кВт энергии. Но не вся она тепловая. Более продуктивными в производстве тепловой энергии являются именно индукционные водонагреватели, в сравнении с ТЭНовыми. Сделать самодельный индуктивный водонагреватель не сложно. Используемые при этом материалы можно найти без особого труда и не высокой цене. Схема такого индуктивного устройства довольно проста.

Для преобразования электроэнергии в тепловую, необходим:

Индуктор;
Переменный ток 50 Гц;
Сердечник из материала, к которому «липнет» магнит;
Чертежи котла индукционного отопления (найти не проблема).

Для корпуса индукционного котла нужно взять трубу диаметром 5 см. Трубу заполняют кусочками проволоки, 5-7 см, диаметром не более 7 мм. Для соединения котла с системой труб, понадобятся переходники. Схема системы отопления поможет определиться с характеристиками.

Лучше установить автоматическое отключение электроэнергии при утечке теплоносителя. В этом случае, электромагнитное поле не исчезнет, если не отключить подачу электроэнергии, и корпус с креплениями попросту расплавятся.

Делаем индукционную катушку – главный элемент нагревания. Для этого берем медную проволоку, обматываем ее вокруг корпуса, приблизительно 85-99 витков. Интервал между витками соблюдаем равный. Простейший индукционный котел готов. Такой индуктор можно установить в любом месте трубопровода. На этом же принципе работает индукционный парогенератор.

Модернизация индукционного отопления

У индукционных систем отопления зачастую одобрительные отзывы. Беззвучность, эффективность и долголетие, являются бесспорным плюсом системы отопления. Одна из разновидностей системы – эксплуатация индукционного водонагревателя для отопления. Индукционный водонагреватель можно купить, и вмонтировать в систему трубопровода.

Можно подобрать схему индукционного отопления своими руками. В этом случае можно хорошо сэкономить свои средства.

Но, для более эффективной работы индукционной системы, важно знать некоторые нюансы. Устанавливая индукционную плиту в конструкцию, ее подключают к зарядному устройству, аккумуляторам и инвертору. Инвертор – прибор, который переводит постоянный ток в переменный. Его применение сводит количество потребляемой электроэнергии для системы отопления фактически к нулю.

Для меньшего потребления энергии, нужно:

Инвертор на 4 кВт;
2 аккумулятора 250 А*ч;
Устройство для заряда аккумуляторов.

Подключаем синхронно 2 аккумулятора, и к ним зарядку. В них генерируется постоянный ток, и подается на инвертор. Инвертор конвертирует постоянный ток в переменный. Затем инвертор передает ток на индукционную плиту, а зарядка непрерывно заряжает аккумуляторы. Тем самым, расход устройства зарядки в 24 В и есть потребление энергии индукционного отопления дома. Затраты на насос считаем отдельно. Индукционные нагреватели применяют только модификациях с принудительной циркуляцией.

Описание инверторного котла отопления

Инверторный котел стал доступен бытовому потребителю, в отличие от промышленных предприятий, сравнительно недавно. В основе устройства котла 2 основных цилиндра, помещенных во внешний. Вариант такого котла более безопасен. При правильном монтаже, пожаробезопасность на порядки выше, по сравнению с газовыми, угольными и дровяными котлами.

Принцип работы инверторного котла:

Теплоноситель протекает во внутреннем цилиндре;
Цилиндр, пропускающий через себя ток, обеспечивает нагрев теплоносителя;
В роли теплоизолятора выступает внешний цилиндр;
Основа работы котла – электромагнитная индукция.

Механизм инверторного котла практически исключает утечки теплоносителя. Важным качеством является то, что в качестве теплоносителя можно применить любой вариант (вода, антифриз, масло). Преимущество использования антифриза в том, что при отключении котла в зимний период, батарея не замерзнет и не лопнет. Модели инверторного котла небольшой мощности зачастую имеют возможность работать от аккумулятора, что значительно сокращает затраты на электроэнергию.

При установке инверторного котла в систему отопления, важно правильно подключить заземление.

Инверторная система позволит быстро набрать нужную температуру, и обеспечит экономный расход электричества. Такие системы с успехом применяются в производстве сплит–систем. Кондиционер–инвертор имеет гораздо больший срок службы, чем стандартные сплит-системы.

Индукционный котел отопления своими руками (видео)

Индукционные устройства – это практичные и экономичные системы, не требующие трудного монтажа и сервисного обслуживания. Как правило, малые габариты позволяют монтаж в любых помещениях, и не требуют перестройки системы отопления. Пожаробезопасность индукционных котлов отопления позволяет их применять в загородных домах, даже если хозяева там появляются не часто.

Оцените статью: Поделитесь с друзьями!

homeli.ru

Индукционный котел отопления своими руками: как сделать?

Индукционный котел – это высшая стадия эволюции отопительного электроприбора. Ведь по эффективности преобразования электрической энергии в тепловую котел отопительный индукционный уступает лишь инфракрасному обогревателю. При этом, в отличие от ИК-обогревателей, которые продаются лишь в специализированных магазинах, индукционные котлы можно не только купить, но и собрать своими руками.

И в данной статье мы рассмотрим процесс самостоятельного строительства индукционного «нагревателя» из подручных средств, которые можно найти в «закромах» любого домашнего мастера.

Индукционный котел SAV

Как работает самодельный индукционный котел отопления?

Да точно так же, как и «заводской» вариант этого отопительного прибора. То есть, теплоноситель циркулирует в сердечнике котла, нагреваясь от его стенок или содержимого (полимерные сердечники набивают рубленой проволокой). Сам сердечник разогревается вихревыми токами, генерируемыми обмоткой.

В свою очередь, обмотка накручивается на тело сердечника и замыкается на источник тока высокой частоты. Именно такой ток, способен сгенерировать переменное электромагнитное поле – первопричину появления вихревых токов в неподвижном сердечнике (или его наполнителе).

В роли источника высокочастотного переменного тока может выступать обычный сварочный инвертор или более сложная система на основе трансформатора и частотного преобразователя.

Необходимо отметить, что при правильном подходе к выбору источника и формированию обмотки можно создать действительно эффективный котел, который будет работать не хуже заводского варианта. И далее по тексту мы предложим вам самый «правильный» рецепт создания такого эффективного котла.

Индукционный котел отопления своими руками

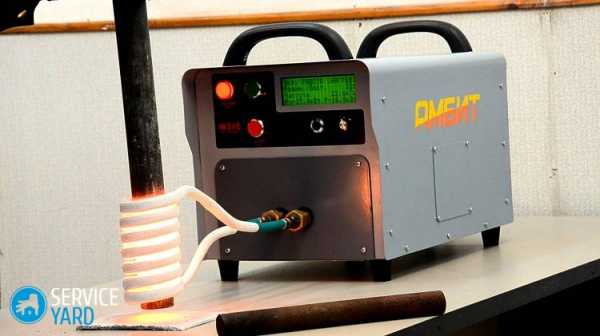

Для сборки такого нагревателя нам понадобится сварочный инвертор, генерирующий сварочный ток силой не менее 15 Ампер, высокочастотного типа, с плавной регулировкой силы тока. Именно этот прибор будет источником переменного электрического тока высокой частоты, питающего индуктор.

Отопительный индукционный котел своими руками

В роли индуктора выступит витая медная «пружина» намотанная на корпус сердечника. Причем контакты проволоки нужно соединить с клеммами инвертора, избегая спаек и скруток. То есть, отрезок проволоки, используемый для формирования сердечника должен иметь достаточную длину. Количество витков обычно равно 50, а диаметр проволоки, как правило, равен 3 миллиметрам.

В роли сердечника выступает обычная полимерная труба, изготовленная из сшитого полиэтилена или полипропилена – эти сорта пластмасс выдерживают максимально высокую температуру. Пропускной диаметр трубы-сердечника должен равняться 50 миллиметрам, а толщина стенок не может быт меньше 2,5-3 миллиметров. Тогда этот сердечник можно использовать в роли калибра, на который навивают медную проволоку, формируя индуктор.

Нагревательным элементом такого котла будет наполнитель полимерного сердечника – рубленые отрезки нержавеющей проволоки диаметром 7 миллиметров. Причем длина отрезком не может быть менее 5 сантиметров.

Сборка котла: обзор процесса

Сам процесс сборки всех этих компонентов в единую систему выгладит следующим образом:

Индукционный нагрев теплоносителя

Вначале вы берете отрезок полимерной трубы, фиксируете его и наматываете поверх будущего сердечника 50 витков 3-миллиметровой медной проволоки.
Далее вы обрезаете торцы сердечника, оставляя по 7-10 сантиметров от края проволоки на отводы.
На следующем этапе вы монтируете на нижнем отводе уголок. Причем боковое ответвление этого фитинга будет использовано в роли патрубка для обратки разводки системы отопления. Причем на сгоне обратки нужно установить шаровой вентиль, перекрыв который можно демонтировать сердечник из разводки, без слива теплоносителя.
После установки нижнего фитинга вы заполняете сердечник рубленой проволокой, стараясь уложить ее максимально плотно. Ведь в роли водонагревателя выступает именно проволока.
Далее вы монтирует на верхнем патрубке тройник. Этот фитинг используют для отвода разогретого теплоносителя в напорный контур разводки. Причем отвод можно реализовать и по верхнему, и по боковому ответвлению, используя свободный патрубок тройника под монтаж предохранительного клапана. И, разумеется, подключение тройника к напорной ветви разводки реализуется посредством шарового вентиля.
После этого можно смонтировать всю конструкцию в корпусе – металлическом или полимерном шкафу, установив в его нижней части сварочный инвертер. Причем для доступа к панели управления инвертором в корпусе шкафа вырезают особое окно.
В финале нужно прикрепить проволоку на клеммы инвертора и залить воду в сердечник.

Безопасность котла: общие рекомендации

Такой котел будет работать не хуже заводского. Но помимо производительности фабричный вариант хорош еще и совей безопасностью.

Поэтому, изготавливая индукционный котел своими руками, нужно руководствоваться еще и следующими правилами, повышающими общий уровень безопасности в системе отопления:

Вихревой индукционный нагреватель «ВИН»

Во-первых, в верхний тройник стоит врезать предохранительный клапан, стравливающий лишнее давление. Иначе, при выходе из строй циркуляционного насоса, сердечник котла попросту лопнет под давлением пара.
Во-вторых, инвертер включается в сеть только через УЗО – устройство защитного отключения, срабатывающее в критических ситуациях.
В-третьих, котел, а точнее сварочный инвертер, нужно заземлить, выводя кабель на особый металлический контур, смонтированный в грунте за стенами сооружения.
В-четвертых, корпус индукционного котла нужно разместить на высоте 80 сантиметров над уровнем пола. Причем расстояние до потолка должно быть не менее 80 сантиметров, а до других предметов меблировки – не менее 30 сантиметров.
В-пятых, индукционный котел – это источник очень сильного электромагнитного поля, поэтому такую установку нужно держать подальше от жилых помещений и вольеров с домашними животными.

Руководствуйтесь этими рекомендациями и ваши индукционные котлы будут служить вам не хуже заводских изделий!

canalizator-pro.ru

Индукционный котел своими руками - чертежи

Отопительные котлы индукционного типа появились на рынке сравнительно недавно, но уже смогли составить достойную конкуренцию ставшим привычными электрическим приборам с нагревательным элементом. При прочих равных условиях (размеры, потребляемая мощность), индукционные котлы способны прогреть отопительную систему гораздо быстрее. Кроме того, они работают в системах с теплоносителем низкого качества, не нуждаются в сложном уходе. Знания по электротехнике и смекалка позволяют изготовить индукционный котел самостоятельно. Тема сегодняшней статьи: индукционный котел своими руками — чертежи, схемы и монтаж..

к содержанию ↑

Принцип действия

Действие индукционного котла основано на способности материалов, проводящих электрический ток, нагреваться от вихревых токов. Они создаются от электромагнитной индукции:

В качестве источника индукции используется переменный ток высокой частоты, который проходит через первичную обмотку нагревательного прибора. Она выполнена в виде катушки.
Элемент для нагревания, расположенный внутри катушки, служит вторичной короткозамкнутой обмоткой.
В нагревательном элементе электромагнитная энергия превращается в тепловую.

Важно! Возникновение вихревых токов возможно и при промышленной частоте тока в 50 Гц. Однако КПД от нагрева при этом будет небольшой. К тому же, прибор будет сильно шуметь и вибрировать в процессе работы. С увеличением частоты переменного тока до 10 кГц и более нагрев усиливается, а шум и вибрация — наоборот, исчезают.

к содержанию ↑

Как устроен промышленный индукционный котел?

Об устройстве такого оборудования необходимо иметь представление, иначе — сделать индукционный котел своими руками, составить чертежи и осуществить сборку агрегата не представляется возможным. Итак:

В основе промышленного индукционного котла находится теплообменник с тороидальной обмоткой, подключенной к преобразователю высокой частоты.
Ток, проходя по обмотке, создает переменное электрическое поле, которое индуцирует вихревые токи, проходящие сквозь теплообменник.
По сигналу, поступающему с пульта управления, преобразователь создает ток нужной частоты.
Современные модели котлов автоматизированы. Это позволяет не просто создать оптимальный режим нагревания теплоносителя, но и отключить прибор при возникновении аварии.
Теплоноситель находится внутри теплообменника. Вихревые токи разогревают его до заданной температуры. За счет разницы температур теплоносителя на входе и выходе происходит его непрерывная циркуляция. Не требуется даже подключение насоса.

Важно! Котлы индукционного типа можно применять в системах как с естественной, так и с принудительной циркуляцией.

В качестве теплоносителя можно использовать масло, тосол или антифриз. Качество теплоносителя значения не имеет.
Вибрация системы, которую человек не ощущает, предотвращает осаждение накипи на тепловом контуре.
В качестве внешней оболочки используется корпус из металла, который оснащен электрозащитной и тепловой изоляцией.
Конфигурация котла может быть любая. Поскольку бак внутри котла отсутствует, размеры его небольшие, а масса не более 50 кг.

Важно! Нельзя включать индукционный котел, если система не заполнена теплоносителем. Это чревато перегревом котла и выходом из строя его элементов.

Важно! Для тех, кто проводит много времени на даче, большой проблемой может быть отсутствие горячей воды. Этот вопрос можно решить. Перейдите по ссылке и узнайте, как сделать бойлер своими руками.

к содержанию ↑

Преимущества:

Высокое значение КПД (95-98%).
Большой ассортимент моделей разных мощностей, рассчитанных на напряжение 220 или 380 В.
Быстрое прогревание отопительной системы.
Возможность работы с разными теплоносителями.
Герметичность контура, по которому проходит теплоноситель. Это полностью исключает протечки и неисправности, связанные с ними.
Продолжительная работа без образования накипи. Именно накипь снижает со временем эффективность работы котлов, оснащенных ТЭНами. По этой же причине, ТЭНы перегреваются, и прибор выходит из строя.
Продолжительный срок службы (25-30 лет).

Важно! Есть и недостатки, в числе которых — высокая стоимость. Это и является стимулом для самостоятельного изготовления индукционного котла. Несмотря на сложность индукционных процессов, есть возможность создать устройство, которое не уступает по своим эксплуатационным качествам промышленным образцам.

Важно! Хотите, чтобы дизайн вашего жилья был эксклюзивным? Воспользуйтесь подробными инструкциями, чертежами и схемами, и создайте мебель своими руками.

к содержанию ↑

Котел, питающийся от сварочного инвертора

Это — довольно простая конструкция. Самый сложный элемент индукционного котла — это высокочастотный преобразователь. Инвертор для котла отопления своими руками изготовить непросто. Его роль хорошо выполняет современный сварочный инвертор, который способен выдавать выходной сигнал, частота которого составляет от 20 до 50 кГц. Помимо этого, для монтажа нужны:

Проволока из меди в эмалевой изоляции с диаметром в 1,0-1,5 мм.
Изолированный провод, оснащенный клеммами, чтобы подключать обмотку к инвертору.
Обрезки проволоки из нержавеющей стали с диаметром в 3-5 мм, длина 50 мм.
Мелкая сетка из нержавеющей стали.
Метровый отрезок полиэтиленовой или полипропиленовой водопроводной трубы с диаметром в 50 мм и с толщиной стенки 8,4 мм.
Текстолит для закрепления обмотки.
Эпоксидка для изоляции обмотки.

Важно! Корпусом самодельному котлу может служить распределительный шкаф из металла или пластика. В шкаф можно установить инвертор и нагревательный элемент.

Важно! В наше время хозяйки все реже занимаются консервацией, прибегая к заморозке фруктов на зиму. В обычном холодильнике невозможно разместить большое количество плодов. Если бюджет не позволяет приобрести морозильную камеру, сделайте ее самостоятельно. Вам поможет наш пост «Как сделать морозильную камеру своими руками?».

Алгоритм монтажа индукционного котла своими руками — чертежи и порядок сборки:

Используя эпоксидный клей, закрепите на куске трубы 4 текстолитовые полосы шириной в 8-10 мм. При этом, нужно отступить от концов трубы по 7-10 см. На эти полосы будет наматываться обмотка. Чтобы закрепить крайние витки, сделайте в текстолите пазы.
Намотайте 50-100 витков медного провода в изоляции. Расстояние между витками должно быть одинаковым, примерно 0,3-0,6 мм.

Важно! Число витков зависит от удельного сопротивления провода и его диаметра, а также выходных характеристик инвертора.

При установке котла в жилом помещении желательно выполнить тороидальную внешнюю обмотку, чтобы уменьшить внешнее электромагнитное поле. Тороидальная обмотка имеет одинаковое число встречно направленных витков. Происходит взаимная компенсация электромагнитных потоков (они проходят исключительно по внутреннему контуру).
Вставьте стальную сетку внутрь трубы и плотно набейте трубу с противоположного конца отрезками проволоки из нержавеющей стали. Под действием вихревых токов металл будет нагреваться.

Важно! Желательно применять именно нержавейку, чтобы избежать коррозии металла. Но за неимением нержавейки, подойдет и обычная проволока-катанка.

Напаяйте на оба конца отрезка трубы переходники из полипропилена. Установите на них шаровые вентили для перекрывания циркуляции воды.
Установите аварийный клапан для сброса давления со стороны выходного верхнего переходника. Изолируйте обмотку эпоксидным клеем.

Важно! При изготовлении эпоксидного клея, добавьте на 10-15% меньше отвердителя. Изоляция будет не такой хрупкой.

Используя обжимные клеммы, закрепите к выводам обмотки изолированные провода. Необходимо, чтобы второй конец провода имел клеммы для подсоединения к инвертору.

Важно! Диаметр проводов нужно подбирать таким образом, чтобы он выдерживал наибольший выходной ток инвертора.

Закрепите теплообменник в шкафу на кронштейнах из термостойкого материала, не проводящего электрический ток. Хороший вариант — текстолит.
Подключите водонагреватель к системе, заполните ее теплоносителем.
Установите инвертор в нижней части шкафа. Подключите к нему клеммы и включите его в сеть. Запустите котел и настройте его на оптимальный режим работы.

Важно! У многих мужчин дома есть машинка для стрижки волос. Что делать, если она вышла из строя или появился новый прибор? Любители мастерить своими руками подарят ей новую жизнь. Мы подготовили лучшие идеи в статье «Что можно сделать из машинки для стрижки волос?».

к содержанию ↑

Как сделать индукционный котел своими руками из индукционной плитки?

Разберите нагревательный элемент и используйте медный провод для наматывания на теплообменник. Используйте блок управления плиткой для питания обмотки, выставив нужную мощность на панели управления.

Однако этот метод имеет целый ряд своих минусов:

Необходимость в самостоятельном расчете индуктивности вновь намотанной катушки. Не факт, что она совпадет с первоначальным значением. Прибор может выйти из строя.
Большинство индукционных плит оснащено функцией автоматического отключения через 2-3 часа работы. Это значит, что котел будет регулярно отключаться.
Мощность плиток, как правило, не превышает 2,5 кВт. По этой причине, используя детали от индукционной плиты, вы сможете изготовить только маломощный котел.

Есть и более простой способ использования индукционной плиты, не разбирая ее: установить на плитку герметично выполненный бак из нержавеющей стали с входным и выходным штуцерами и подключить к системе отопления.

Важно! Перед каждым, кто купил новый холодильник, возникает проблема: куда деть старый? На нашем портале полезных советов есть статья, которая поможет решить этот вопрос, для этого переходите по ссылке «Старый холодильник».

к содержанию ↑

Видеоматериал

Обладая определенными знаниями в области электротехники, вы сможете выполнить индукционный котел отопления своими руками. Схема и монтаж особой сложностью не отличаются.

Поделиться в соц. сетях:

serviceyard.net

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительностью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками. Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

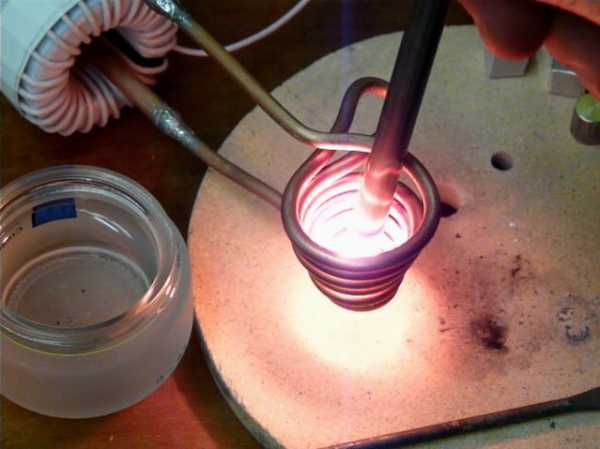

Индукционный нагреватель

Механизм действия индукционного котла

Схема индукционного вихревого агрегата для отопительной сети

Рационально ли собирать котел самостоятельно?

Схема работы индукционного котла

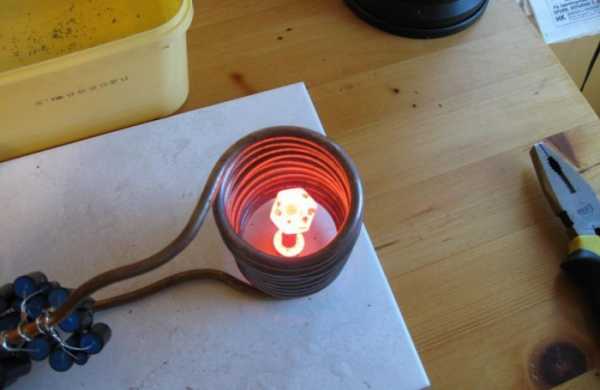

Индукционный нагреватель

Сборка простого индукционного котла

Как сделать индукционный котел своими руками

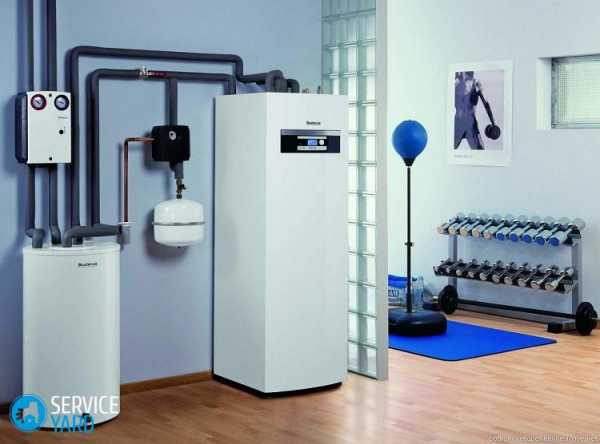

Закрытая система отопления

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Устройство вихревого индукционного отопительного агрегата

Второй шаг. Установите полученный круг в пластиковую трубу подходящего размера.

Третий шаг. Выполните обмотку на пластиковом корпусе из уже знакомых вам материалов. Благодаря подобной обмотке эффективность и производительность агрегата будут заметно увеличены.

Важные замечания по монтажу и использованию котла

Индукционный нагреватель

самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;
Закрытая система отопления
разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;

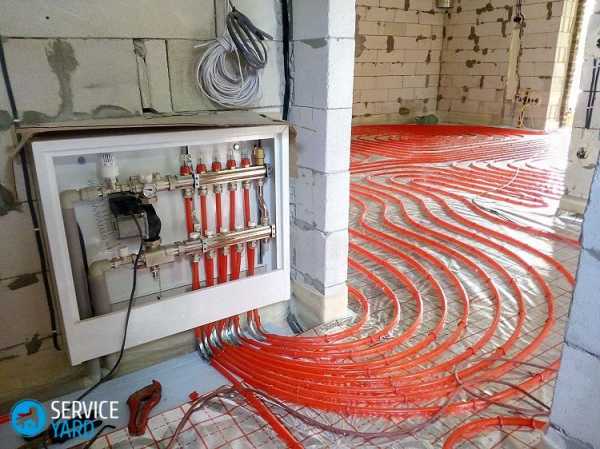

Пластиковые трубы для отопления
для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.

Клапан обратный подрывной

Удачной работы!

Видео – Индукционный котел своими руками

tolkostroyka.ru

Самодельный индукционный нагреватель своими руками: схема и устройство

Как сделать индукционный нагреватель своими руками

Принцип индукционного нагрева пришел в наш быт относительно недавно и сразу завоевал большую популярность. Причина – бесконечный поиск человеком недорогих и экономичных источников тепла для обогрева своего жилища. Многие даже решились попробовать сделать индукционный нагреватель своими руками с целью присоединить его к системе отопления частного дома. Попытаемся разобраться, что из этого получилось и оправдывают ли себя затраченные усилия и время.

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Долговечность работы теплогенератора зависит только от герметичности корпуса и целостности изоляции витков провода, а это получается достаточно большой период, производители декларируют – до 30 лет. За все эти достоинства, которыми в действительности обладают данные аппараты, надо выложить немалые деньги, индукционный нагреватель воды – самый дорогой из всех видов отопительных электроустановок. По этой причине некоторые умельцы взялись за изготовление самодельного прибора с целью задействовать его в отоплении дома.

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев :

Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем :

Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

Автор хорошо потрудился и его изделие, несомненно, работает.
Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем :

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть , где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Заключение

Конструирование и изготовление индукционных котлов – процесс непростой и требующий серьезного подхода. Представленные примеры показывают, что на данный момент пока не удалось создать надежный и работоспособный в каждой системе отопления самодельный агрегат. Экспериментальные модели нельзя предложить домовладельцам, которые хотели бы своими руками изготовить подобный индукционный нагреватель в домашних условиях.

http://cotlix.com

legkoe-delo.ru
