Тепловизионная съемка строений: процедура, преимущества метода

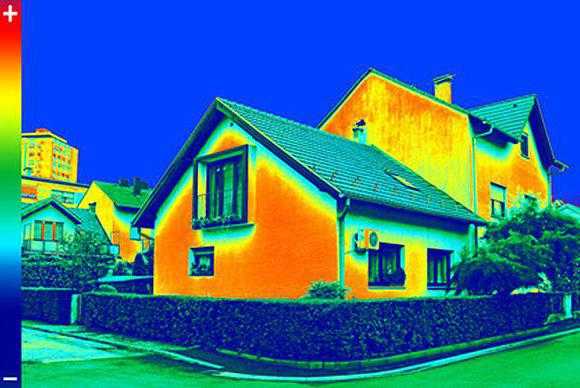

Тепловизионная съемка строений – популярный метод, который дает возможность выявить зоны, в которых тепло уходит из помещений, сформировать эффективный план, направленный на устранение дефектов конструкций. В чем заключается процедура? Какие особенности ее проведения? Давайте постараемся ответить на эти и другие вопросы.

Что представляет собой тепловизор?

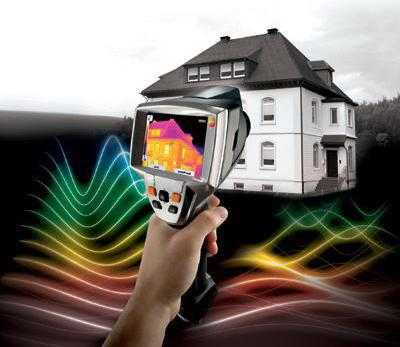

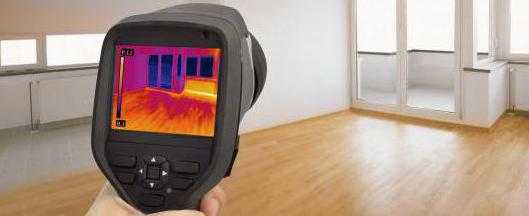

Устройство, с помощью которого выполняется тепловизионная съемка, воспроизводит изображение, на котором видно, каким образом изменяется температура исследуемых поверхностей. Визуальная картинка отображается в реальном времени на дисплее прибора. Диапазон отдельных температур отмечается различными цветами. При этом погрешность в показателях составляет не более 0,1 оС.

Тепловизионная съемка здания также может быть выполнена благодаря применению альтернативного устройства – пирометра. Основным отличием последнего выступает отсуствие цветного монитора. В то же время пирометры отличаются меньшей стоимостью и позволяют измерять температуры в более широком диапазоне.

Какими организациями выполняется тепловизионная съемка?

Тепловизионный контроль может быть выполнен следующими структурами:

содружествами собственников жилья и домоуправляющими компаниями;
энерго- и теплоснабжающими организациями;
электрогенерирующими предприятиями;
контролирующими государственными органами.

Методика проведения тепловизионной съемки

Как видно, для проведения тепловизионного обследования зданий и конструкций применяют специализированную камеру, которая воспроизводит изображение в инфракрасном формате. Следует сразу же заметить, что подобные мероприятия не нуждаются в особой предварительной подготовке, однако лишь в случаях, когда тепловизионная съемка выполняется в холодное время года.

При проведении исследования в летний период полученные данные могут существенно искажаться, ввиду существенного нагрева поверхностей солнечными лучами. Чтобы выявить проблемные зоны в конструкции здания с помощью тепловизионного аппарата в теплый сезон, требуется применение кондиционеров, что будут охлаждать помещение изнутри.

При соблюдении вышеуказанных условий тепловизионная съемка дома позволит получить качественные снимки, на которых отображаются зоны потери тепла, ухудшения состояния теплоизоляции, разрушения ограждающих конструкций, прорех в кровле, прочее.

В конечном итоге съемка с применением тепловизора дает возможность оценить качество сооружения объекта. С помощью прибора можно моментально обнаружить дефекты конструкций, незаметные для невооруженного глаза, выявить прочие ошибки строителей.

Достоинства метода исследования

Проведение тепловизионной съемки:

сокращает время, необходимое для определения расположения зон утечек тепла через прорехи в ограждающих конструкциях;
дает возможность выявить так называемые мостики холода;
позволяет провести комплексную оценку качества работы специалистов в области монтажа перекрытий;
помогает определить области промерзания в изоляционных оболочках строения, обнаружить явные дефекты стен.

Еще одним явным достоинством применения тепловизора выступает объективность получаемой информации, а также возможность выполнения расчетов высочайшей точности. Приспособление дает возможность получить снимки как внутренних, так и внешних перекрытий. Таким образом, специалисту предоставляются данные обо всех имеющихся видах дефектов.

Выполнение обследования с помощью тепловизора выступает абсолютно безопасным методом. Более того, в ходе проведения мероприятий не нарушается целостность конструкций объекта.

Обследование жилья

Тепловизионную съемку жилья рекомендуется производить до его приобретения или же приема акта о выполненных работах от строительной организации. Если при обследовании будут зафиксированы критические дефекты в каком-либо из узлов объекта, покупатель имеет полное право требовать снижения его стоимости. В случае обнаружения изъянов с помощью тепловизора после оплаты - ремонтировать здание придется самостоятельно.

Выявление дефектов перекрытий

Проведение тепловизионной съемки выступает чрезвычайно эффективным решением при необходимости визуальной фиксации месторасположения трещин в перекрытиях, прорех в оконных и дверных проемах, кирпичной кладке. Определение точной локализации указанных дефектов позволяет без особых проблем улучшить сохранение тепла в помещении.

Обнаружение недостатков системы отопления

Тепловизионное обследование дает возможность проанализировать эффективность функционирования отопительных систем. С помощью специализированного тепловизора достаточно просто выяснить, насколько действенны имеющиеся обогревательные приборы, какое количество тепла теряется при их размещении в определенных зонах помещений. Опираясь на полученную информацию, в последующем можно будет устранить недостатки и повысить КПД систем отопления, обратившись за помощью к соответствующим специалистам.

fb.ru

Съемка тепловизором по Москве и Московской области

Правильное утепление любого здания, будь то загородный дом, коттедж или промышленный/коммерческий объект, позволяет свести к минимуму затраты на поддержание внутри него оптимального микроклимата. Качество монтажа изоляционных материалов несложно проверить. Самым эффективным способом выявления уязвимых мест, в которых тепловые потери велики, является съемка тепловизором, который улавливает перепад температуры даже в сотые градуса. Такое исследование правильно расставит приоритеты при проведении ремонтно-восстановительных или реставрационных фасадных и кровельных работ.

Роль аэродвери в обследовании

Для того чтобы выявить все утечки тепла и инфильтрацию воздуха, необходимо создать перепад давления, благодаря которому воздух устремится наружу или внутрь (зависит от типа исследования) по пути наименьшего сопротивления. Именно поэтому аэродверь и тепловизор используются вместе.

Исследование может проводиться как изнутри, так и снаружи здания. Реверсивный вентилятор аэродвери способен создавать в помещении или повышенное, или пониженное давление. Комплексное обследование самое эффективно.

Наиболее уязвимые места с самыми высокими теплопотерями

В большинстве случаев съемка тепловизором выявляет мосты холода в следующих зонах:

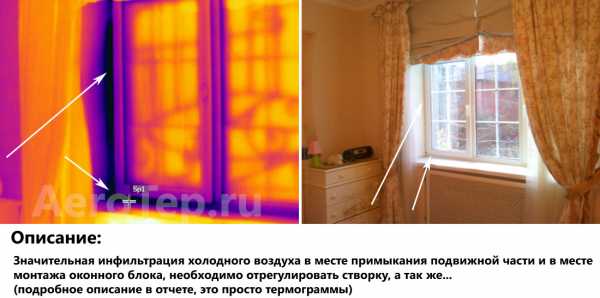

Внешние стены и окна квартир, домов, межпанельные швы
Угловые стыки стен, перекрытий, примыкания фундаментов, цоколей

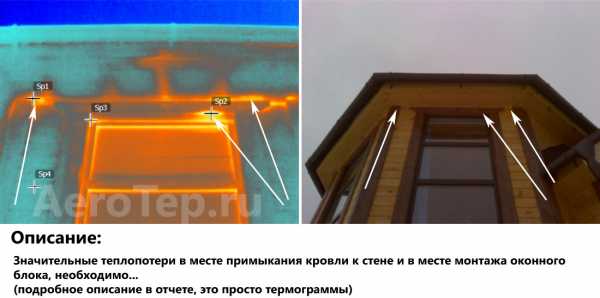

Крыши, изоляция кровель

Тепловизор обнаруживает дефекты, невидимые невооруженным глазом, что позволяет локализовать участки, требующие ремонта или дополнительной изоляции.

Тепловизионное обследование:	Объем помещения	Цена/стоимость
Квартир	1 ком.	3 500р
	2 ком.	4 000р
	3 ком.	4 500р

Коттеджей	До 99 кв.м.	6 000р
	До 200 кв.м.	7 000р
	До 250 кв.м.	8 000р
	До 300 кв.м.	9 000р
	До 400 кв.м.	10 000р
	Более 400 кв.м.	дог.

Здания:	До 1000 кв.м.	20 р/кв.м.
	До 5000 кв.м.	10-15 р/кв.м.
	Более 5000 кв.м.	дог.

Электрооборудования		от 2 500р
Поиск скрытых труб, электропроводки и т.д.		от 2 500р
Поиск протечки		от 2 500р
Использование дымогенератора		от 1 000р
Использование аэродвери при обследовании (Зачем?)		от 3 000р
Выезд за МКАД		30 р/км

Тепловизионная съемка с гарантированным результатом

Получаемые термограммы со 100% точностью указывают на проблемные места. Тепловизионное обследование, цена которого в Москве наиболее выгодна у нас, позволяет экономить материальные средства, как на этапе монтажа утеплителя или на ремонте фасада/кровли, так и на отоплении и кондиционировании впоследствии. Чтобы узнать стоимость работ в вашем конкретном случае или получить любую необходимую вам дополнительную информацию, используйте контактные данные нашей компании.

заказать услугу в 1 клик

aerotep.ru

Обследование дома тепловизором, тепловизионная съемка коттеджей

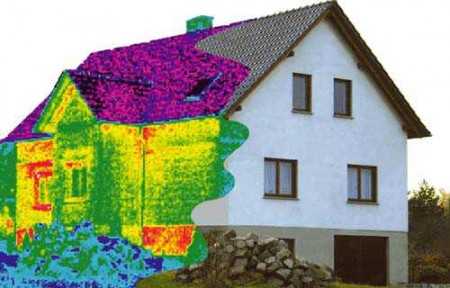

Тепловизионная съемка — это метод, который дает возможность выявить зоны, в которых тепло уходит из помещений и сформировать эффективный план, направленный на устранение дефектов конструкций.

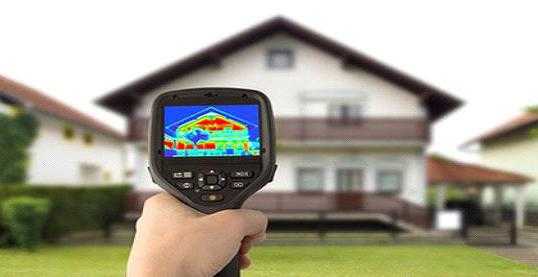

Устройство, с помощью которого выполняется тепловизионная съемка коттеджей, воспроизводит изображение, на котором видно, каким образом изменяется температура исследуемых поверхностей.

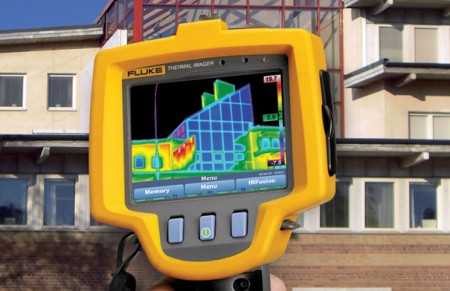

Визуальная картинка отображается в реальном времени на дисплее прибора. Диапазон отдельных температур отмечается различными цветами. При этом погрешность в показателях составляет не более 0,1°С.

Расшифровка термограмм

На термограмме, снятой внутри помещения, интерес представляют области с более низкой температурой (например, точка CS1).

На цветовой палитре (справа) – это синий и темно-синий цвета соответственно. Для сравнения приводится температура в реперной точке М1 (поверхность с постоянной температурой на внутренней стороне ограждающей конструкции).

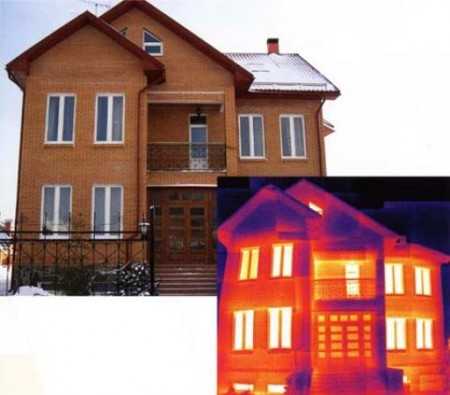

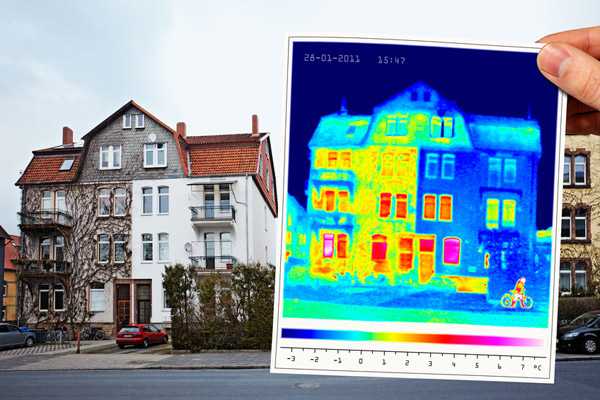

На термограмме, снятой снаружи помещения, ситуация меняется на противоположную и дефектом может считаться оранжевый и красные цвета. Точка HS1 соответствует максимальной температуре на поверхности объекта, когда М1 — реперная точка.

Так как проверка дома тепловизором является качественным методом оценки, то следует обращать внимание на неравномерность распределения температуры на участках, где, согласно проекту, причин для повышения или понижения температуры относительно реперной точки не должно быть.

Демонстрация температурной чувствительности тепловизора:

Предыдущая статья Следующая статья Поделиться

sk-mv.ru

Тепловизионная съемка. Когда и при каких условях?

Съемка тепловизором во многом похожа на обычную фотографию, только вместо света на первое место выступает температура. Точнее, даже не температура, а температурный контраст, т.е. разница между температурой объекта (части объекта) и температурой окружающей среды. Тепловизионная съёмка проводится с помощью тепловизора и дополнительного оборудования. Для проведения обследования необходимо измерять показатели влажности, температуры в каждом помещении, только тогда тепловизионная съёмка даст точные результаты и будет выполнена качественно!

Температурный режим

Тепловизионную съёмку важно проводить выдерживая тепмпературный перепад между внутренним воздухом. Примечательно, что чем холодней на улице и теплее в помещении - тем отчетливее термограмма. Если разница температур уменьшается, то в инфракрасном спектре изображение становится размытым и мало пригодным для анализа. Чем морозней на улице, тем точнее можно выявить "мостики холода". Чем сильнее натоплен дом, тем отчетливее проявляются все утечки тепла из него. Согласно РД 153-34.0-20.364-00 Методика ИК диагностики (ОРГРЭС) и остальной нормативной документации для проведения тепловизионного обследования необходим минимальный температурный контраст в 10 градусов С°. Т.е. если в доме +20, то на улице должно быть +10 С°. Исходя из богатого опыта практической деятельности мы считаем, что желателен перепад в 20 градусов С°.

Температурные режимы работы электрооборудования, машин и механизмов, отличаются от температуры окружающей среды весьма значительно в любое время года. Поэтому тепловизионное обследование этих объектов эффективно всегда.

Погодные условия

Тепловизионное обследование снаружи помещения невозможна при дожде, дымке, в условиях тумана. Также не желательно проводить тепловизионное обследование здания в солнечный день, так как наружные поверхности будут локально нагреты солнцем, как следствие, дефекты теплоизоляции не видны. Лучшее время для проведения тепловизионной съемки это утренние часы или вечером, после захода солнца.

Доступ к объектам

Системы отопления и электроснабжения великолепно обследуются в любое время года, однако важно обеспечить визуальный доступ к поверхностям обследования (к объектам проверки). К примеру, если вы хотите обследовать ограждающую стену дома на предмет теплоизоляции, важно отодвинуть шкафы, кровати, картины и другие предметы мебели и интерьера от стены и дать прогреться поверхностям, которые были за ними. При тепловизионной проверке окон и систем остекления важно убрать горшки, вазы и др. предметы с подоконников окон, раздвинуть шторы. Тепловизионный контроль систем отопления, таких как тёпле полы, даст точные результаты при освобождении поверхностей пола от любых предметов, так как эти предметы искажают температурный сигнал и вносят температурные аномалии на термограмму.

Для кровли и цоколя

Есть ещё один очень важный момент: для того чтобы рассмотреть цоколь здания или кровлю необходимо чтобы они были очищены от снега (снег очень эффективный теплоизолятор и поглотитель инфракрасного излучения). Поэтому для проведения тепловизионного обследования фундаментов и кровель их необходимо либо очистить, либо проводить тепловизионное обследование до установления снежного покрова.

Отсутствие температурных градиентов

Недопустимо держать окна и двери открытыми при проведении обследования и всё время при прогреве дома. Если это требование не выполняется, на экране тепловизора, могут возникать более холодные области, которые ошибочно могут быть интерпретированы как дефекты теплоизоляции при составлении отчёта.

Тепловизионная съёмка может быть заказана любым из удобных для вас способов. Наши контакты здесь.

teploviz.spb.ru

Для чего нужна тепловизионная съемка дома

Большинство экспертов сходятся во мнении: тепловизионная съемка дома сегодня — лучший способ выявить тепловые потери и показать скрытые дефекты строительства. Обычные способы, без применения специального оборудования, не дают таких надежных и проверенных результатов.

Если вам попался грамотный и добросовестный строитель, то он легко согласится на подобное обследование. Если же ваш застройщик в курсе, какие проблемы могут вылезти, он будет всеми правдами и неправдами отказываться от проведения процедуры. Многие застройщики, которые уже имели подобный опыт в прошлом, вносят пункт о проведении такой съемки в договор, чтобы впоследствии проводить ее автоматически.

Последовательность проведения работ

Что же представляет собой эта процедура? Она состоит из нескольких этапов:

Панорамное тепловизионное исследование

Специалисты компании «Региональное Управление по Энергоэффективности» с помощью тепловизоров японской фирмы NEC обходят дом со всех сторон. Длительность проверки — 1,5-2 часа. Проверяются кровля, стены, фундамент.

Перед этим имеет место так называемый подготовительный этап — измеряются внешние метеоусловия, которые могут оказать влияние на результаты. Обязательно фиксируются:

температура воздуха;
его влажность;
скорость и направление ветра;
температура на поверхности внешних несущих конструкций.

Эти данные должны вноситься в тепловизор для корректировки его исходных значений.

Внутреннее обследование

Еще 1-2 часа проводятся замеры внутри помещения. Проверяются внутренние стены и потолки, окна и оконные откосы, полы и внутренние углы. Вся информация четко фиксируется.

Анализ дефектов и разработка мероприятий по их устранению

После того как тепловизионная съемка дома завершена, появляется возможность обработать полученные материалы на компьютере и провести анализ полученных термограмм. Результаты в виде оформленного отчета выдаются заказчику.

fed-energo.ru

Тепловизионная съемка строений: процедура, преимущества метода

Домашний уют 3 августа 2016

Что представляет собой тепловизор?

Какими организациями выполняется тепловизионная съемка?

Тепловизионный контроль может быть выполнен следующими структурами:

содружествами собственников жилья и домоуправляющими компаниями;
энерго- и теплоснабжающими организациями;
электрогенерирующими предприятиями;
контролирующими государственными органами.

Видео по теме

Методика проведения тепловизионной съемки

Достоинства метода исследования

Проведение тепловизионной съемки:

сокращает время, необходимое для определения расположения зон утечек тепла через прорехи в ограждающих конструкциях;
дает возможность выявить так называемые мостики холода;
позволяет провести комплексную оценку качества работы специалистов в области монтажа перекрытий;
помогает определить области промерзания в изоляционных оболочках строения, обнаружить явные дефекты стен.

Обследование жилья

Выявление дефектов перекрытий

Обнаружение недостатков системы отопления

Источник: fb.ru Здоровье Локтевая кость: строение, разновидности переломов, методы лечения

От травм (ушибов, вывихов и переломов) не застрахован никто. Они случаются в результате сильных перегрузок, падений, ударов. Сегодня мы подробно рассмотрим виды и признаки переломов локтевой кости. Сразу оговоримся, ч...

Здоровье Ретракция десны: показания к процедуре и методы

Здоровые зубы необходимы не только для красивой улыбки, но и для нормальной работы желудка. Их нужно не только лечить, но и отбеливать, а в некоторых случаях и протезировать. Естественно, перед каждой из этих процедур...

Здоровье Компьютерная томография зубов: особенности выполнения диагностики, преимущества метода

Еще не так давно наиболее эффективным способом получения представления о состоянии костной ткани в области ротовой полости выступал двухмерный панорамный снимок. В настоящее время стоматологами все чаще применяется ко...

Здоровье РЭГ сосудов головного мозга. Преимущества метода диагностики

Диагностика заболевания считается главным звеном в лечении. Это правило применимо ко всем отраслями медицины, особенно это касается нервной системы. Головной и спинной мозг являются основными регуляторами всех функций...

Здоровье Очищение крови: значение процедуры и методы её проведения

Внутривенное лазерное очищение крови в медицине именуется ВЛОК и представляет собой эффективную процедуру с применением квантовой терапии. Данный метод основан на действии фотонов лазера на кровь непосредственно через...

Здоровье Лазерное Удаление Кератом, Преимущества Метода.

Скорее всего, не найдется такого человека, который хотя бы раз в своей жизни обращался к дерматологу, который смог бы устранить те или иные дефекты, образования на коже. Ведь все мы хотим выглядеть красиво и привлекат...

Красота Инъекционная косметология: принцип, процедуры, преимущества

На протяжении длительного времени единственным способом добиться омоложения оставалась пластическая хирургия. За последние годы появилось более рациональное решение, исключающее оперативное вмешательство. Это инъекцио...

Красота Талассотерапия - что это за процедура? Талассотерапия: методы, противопоказания

Современная медицина и косметология за последние десятилетия шагнули далеко вперед. Сколько новых процедур и направлений появилось не так давно. Одно из них – талассотерапия. Что это за ультрамодная методика? Ка...

Здоровье Суточное мониторирование АД: преимущества и аспекты метода

Несколько лет назад суточное мониторирование АД проводилось в научно-исследовательских целях. Но сейчас ситуация изменилась. Теперь монитор ставят больным для медицинского диагностирования работы сердца.Когда ...

Здоровье Для чего ЯМИК катетер? Принцип и преимущество процедуры

Такой диагноз, как гайморит, не обрадует никого. Особенно беспокоятся родители, у чьих детей диагностировано данное заболевание. Стоит сказать, что гайморит – это не самое серьёзное нарушение работы организма. П...

monateka.com

Основные условия для проведения тепловизионной съёмки дома

В последние годы особую популярность приобрела съёмка тепловизором, которая по многим параметрам схожа с обычной фотографией, однако в данном случае в качестве светового элемента выступает температурный контраст между окружающей средой и объектом съёмки.

Тепловизионную съёмку зданий осуществляют при помощи тепловизора, а также иного дополнительного оборудования. Для проведения качественной тепловизионной съёмки здания лучше всего обращать в специализированные фирмы, которые можно найти в Интернете, например, на сайте http://www.expertsistema.ru/tehnadzor/teplovizionnaya-semka/.

Для правильного выполнения тепловизионной съёмки зданий необходимо учитывать следующие факторы:1. Правильный температурный режим. Так, для удачной тепловизионной съёмки необходимо выдержать правильный температурный перепад между температурой внутри помещения и окружающей средой. При этом наиболее четкие термограммы получаются при более высокой температуре внутри помещения и при более низкой температуре на улице.

2. Погодные условия. Так, проводить тепловизионную съёмку при определённых погодных условиях нельзя, например, при тумане, дыме и дожде. Кроме того не желательно осуществлять такую съёмку проводить в слишком солнечный день из-за перегрева наружных поверхностей. Лучше всего осуществлять данный вид съёмки в утренние или вечерние часы, сразу после заката.

3. Для проведения качественной тепловизионной съёмки необходимо обеспечить возможность визуального доступа к необходимому объекту съёмки. Кроме того с помощью данного вида съёмки можно произвести обследование стен Вашего жилья на степень теплоизоляции. Также можно осуществлять тепловизионный контроль за системой Вашего отопления, поскольку данная съёмка покажет все имеющиеся температурные аномалии.

Тепловизионная съемка строений: процедура, преимущества метода. Съемка дома тепловизором

Тепловизионная съемка строений: процедура, преимущества метода

Что представляет собой тепловизор?

Какими организациями выполняется тепловизионная съемка?

Методика проведения тепловизионной съемки

Достоинства метода исследования

Обследование жилья

Выявление дефектов перекрытий

Обнаружение недостатков системы отопления

Съемка тепловизором по Москве и Московской области

Роль аэродвери в обследовании

Наиболее уязвимые места с самыми высокими теплопотерями

Тепловизионная съемка с гарантированным результатом

Обследование дома тепловизором, тепловизионная съемка коттеджей

Расшифровка термограмм

Рекомендации при осмотре домов тепловизором

ПРИМЕР 1:

ПРИМЕР 2:

ПРИМЕР 3:

ПРИМЕР 4:

ПРИМЕР 5:

ПРИМЕР 6:

ПРИМЕР 7:

Демонстрация температурной чувствительности тепловизора:

Тепловизионная съемка. Когда и при каких условях?

Для чего нужна тепловизионная съемка дома

Последовательность проведения работ

Панорамное тепловизионное исследование

Внутреннее обследование

Анализ дефектов и разработка мероприятий по их устранению

Тепловизионная съемка строений: процедура, преимущества метода

Что представляет собой тепловизор?

Какими организациями выполняется тепловизионная съемка?

Видео по теме

Методика проведения тепловизионной съемки

Достоинства метода исследования

Обследование жилья

Выявление дефектов перекрытий

Обнаружение недостатков системы отопления

Основные условия для проведения тепловизионной съёмки дома
