Как подключить трехконтактный тумблер. Тумблер с подсветкой в машине - строим самолет. Схема подключения кнопки с подсветкой

Подключение тумблера с подсветкой |

Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста – включить, выключить или переключить что либо. В нашей статье, описано как в самом типичном случае, правильно подключить тумблер с подсветкой в вашу схему.

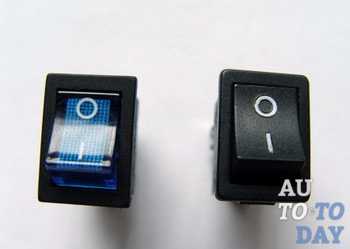

Тумблер с подсветкой:

Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация (цепей управления в электронных и механических приборах и устройствах). Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой. Такое устройство не только соединяет-разрывает цепь, но и имеет внутри себя лампочку служащую индикатором подачи напряжения в схему рисунок №1.

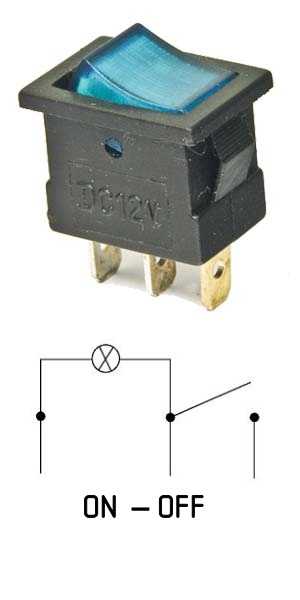

Рисунок №1 – Тумблер с подсветкой и его принципиальная схема.

Подключение тумблера с подсветкой в сеть:

Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.

Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.

После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.

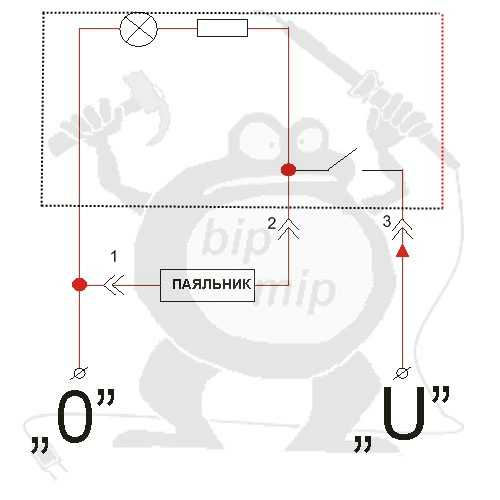

Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)

Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт http://bip-mip.com/

bip-mip.com

Схема подключения кнопки с подсветкой 3 контакта. Тумблер с подсветкой в машине

Любая схема электрооборудования начинается с того, что необходимо обеспечить требуемое питание для неё. Чтобы многие приборы были удобными и надёжными, в них используются тумблеры с подсветкой. Задача этого механизма предельна проста – включение, выключение либо переключение чего-либо. В нашей статье мы опишем самый типичный случай правильной установки и подключения тумблера с подсветкой.

Как работает тумблер с подсветкой?

Тумблер – это электрический элемент, который управляет электроэнергетическим потоком через цепь путём механического рычага, управление которым осуществляется в ручную. Независимо от того, что различают несколько видов тумблеров, они предназначены для одной единственной цели – переключению всех цепей, подключенных к ним. Тумблер с подсветкой достаточно часто применяется в электронике и он очень удобен в эксплуатации. Тумблер с подсветкой не только выполняет роль ключа цепи, но и снабжён также лампочкой, которая является индикатором подачи напряжения к схеме.

Установка тумблера с подсветкой

Давайте перейдём непосредственно к установке тумблера с подсветкой. Во-первых Вам понадобятся следующие инструменты:

Отвертка;

Разводной гаечный ключ;

Кусачки;

Инструмент для зачистки провода;

Пластиковые скрутки для проводов;

Острогубцы;

Паяльник;

Подключение тумблер с подсветкой осуществляется с помощью автомобильных конвекторов или при помощи припаивания проводов к своим выводам, но это не самая сложная часть процедуры, если Вам это не известно. Но проблема в том, что многие радиолюбители аматоры зачастую не осведомлены о том, с какого же бока начать работу с тумблером с подсветкой и как он правильно включается?

Первым делом взгляните в справочник и определите тип тумблера и назначение его выводов. Во-вторых прозвоните тестером Ваш тумблер, чтобы понять, что, как, куда и где? После прояснения всех вопросов следует правильно включить тумблер в Вашу цепь.

Перед началом работ отключите питание устройства. Аналогично с другими электромонтажными работами важно обеспечить себе атмосферу перед началом работы таким образом, чтобы исключить все риски, сопряжённые с поражением электричеством. Уверенность в том, что источник питания точно отключен, напрямую зависит от самого устройства, с которым вы работаете. Конечно, чтобы наверняка, в автомобиле Вы отсоедините сразу минусовую клемму аккумулятора, хотя в других моментах достаточно только вытащить вилку из розетки или отключить питание другим механическим способом.

Далее снимите панель устройства или корпус. Чтобы установить тумблер в устройство, Вам потребуется получить доступ к внутренней проводке, что зачастую требует снять всю внешнюю часть устройства. Если есть такая возможность, тогда снимите только часть кожу, в которую собираетесь вмонтировать тумблер. Например, если Вам необходимо установить тумблер в переднюю панель автомобиля, можно будет снять только часть панели, если это, конечно, возможно, это будет гораздо более удобно чем снимать всю панель приборов. Для этого могут быть нужны специальные монтировочные инструменты или другой спец инструмент. Измерьте выступающий бушинг тумблера, точнее его диаметр.

Чтобы выключатель правильно встал на своё место, создайте вырез в панели устройства подходящего размера. Для стандартных тумблеров нужно будет проделать круглое отверстие, но могут также быть и другие формы отверстий в зависимости от вида самого переключателя. Замерив размер бушинга, Вы смело можете просверливать или вырезать отверстие, которое Вам необходимо.

Для многих тумблеров это выполняется при помощи насадки чуть большей размера диаметра бушинга. Чтобы сделать отверстие другой формы, Вам потребуется лобзик, наждак и какие-либо ещё другие инструменты. Используйте спиральное сверло HSS , оно прекрасно подойдёт для просверливания пластика, дерева так и мягкой стали. Для сверления дерева может пригодиться и насадка-перо. Устанавливать выключатель необходимо с нижней части панели. Далее установите тумблер в проделанное отверстие таким образом, чтобы он проходил снизу. Закрепите тумблер, прикрутив его поверх отверстия, в которое вмонтирован выключатель и хорошо затяните гайкой.

Подключение тумблера с подсветкой

Важно! Отдавайте приоритет инструкциям, которые прилагаются к тумблеру или устройству. Устройства, к которым Вы подключаете тумблер с подсветкой зачастую сильно различаются по типам электроконфигураций. Знайте, что ни одна инструкция не подойдёт именно к Вашему случаю конкретно. Действия, описанные в данном разделе, предназначаются для того, чтобы обеспечить качественное исполнение общих принципов подключения тумблеров. Они, конечно, не заменят собой инструкции, которые прилагаются к переключателю, который Вы устанавливаете, или устройству. Если у Вас стали воз

levevg.ru

Кнопка с фиксацией и подсветкой

Всем привет!

Представляю вашему вниманию обзор на достаточно редкий для Муськи товар — кнопку с фиксацией и подсветкой. Для меня удивительно, что на такой классную и достойную любого DIY-проекта вещь здесь так мало обзоров.

Много технических подробностей не обещаю (да и откуда им тут взяться), но о впечатлениях расскажу подробно. Ну-с, начнем :) Этим обзором начинаю цикл обзоров о товарах, которые я заказал для постройки первого для меня DIY-проекта и при этом очень масштабного. Но всех секретов пока раскрывать не стану :)

Первой пришла кнопка. Парадоксально, но она была заказана последней и дошла за 23 дня. Отправлена была быстро, на всем пути следования трекалась — за это продавца однозначно рекомендую.

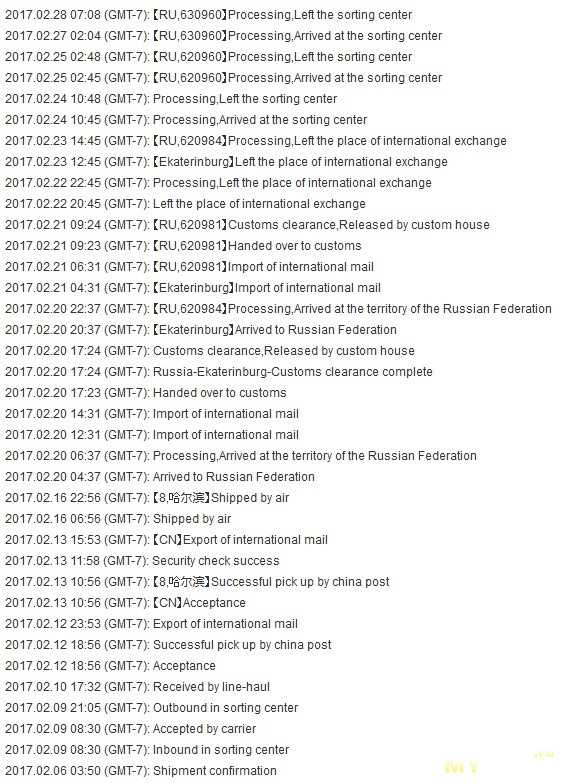

Для любителей треков

Выбиралась кнопка довольно мучительно — для проекта требовалась качественная кнопка черного цвета с подсветкой и фиксацией диаметром 19 мм или чуть больше. Подходящие нашел: — ELEWIND за $6,75 aliexpress.com/item/2036094128/2036094128.html — ONPOW за $7,05 aliexpress.com/item/1306265223/1306265223.html В моем понимании это слишком большая цена за кнопку. Пришлось искать компромиссный вариант меньшего размера и нашел эту кнопку. Отмечу, что у указанных выше производителей также имеются кнопки диаметром 16 мм, но и они стоят дороже выбранного мной варианта. В тоже время у Huijun (производителя обозреваемой кнопки) в ассортименте отсутствуют аналогичные по конфигурации кнопки больших размеров.

Упаковка и распаковка

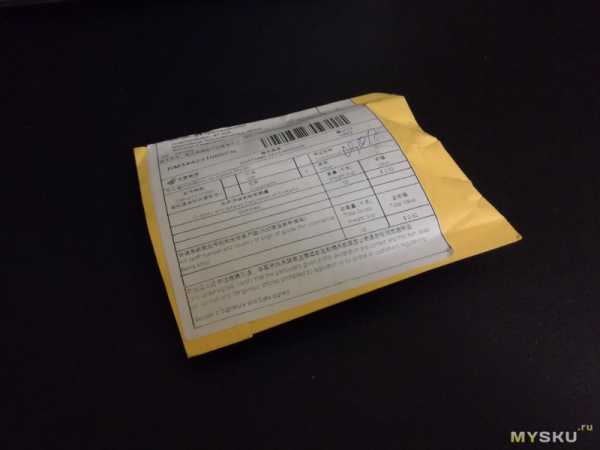

Пакет внутри дополнительно обложен «пупыркой».

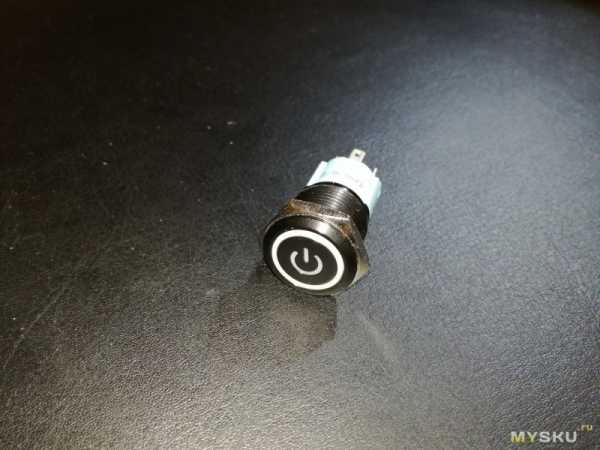

В живую кнопка оказалась меньше, чем рассчитывал — все-таки первоначальный выбор размера был правильным. Нажимать удобно только кончиком указательного пальца, большим пальцем это сделать куда сложнее, особенно обладателям крупных рук. Диаметр движимой части кнопки 13,5 мм. Остальные размеры представлены на странице с товаром в магазине и у меня нет достаточно точного инструмента, чтобы их проверить.

Фото для сравнения размеров:

У продавца имеются кнопки с подсветкой желтого, красного, синего, зеленого и белого цвета с напряжением в 12, 24 и 220 вольт в любых сочетаниях. В описании товара продавец указывает, что при заказе нужно в комментарии уточнить требуемую комбинацию, иначе по умолчанию отправят красную на 220 вольт. Мной был выбран вариант кнопки с зеленой подсветкой на 220 вольт.

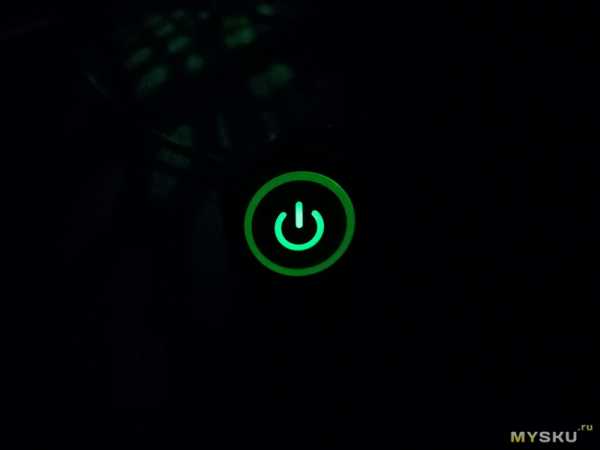

При 220 вольтах подсветка существенно ярче — при комнатном освещении хорошо различима, а в темноте вообще «прожектор» :)

Пробовал подключать кнопку к источникам в 12 и 24 вольта — ожидаемо подсветка горит одинаково тускло, при комнатном свете еле различимо, на солнце, думаю, будет не видно совсем. Но и смысла в подсветке на солнце нет, а в темноте даже в таком состоянии подсветка горит достаточно ярко.

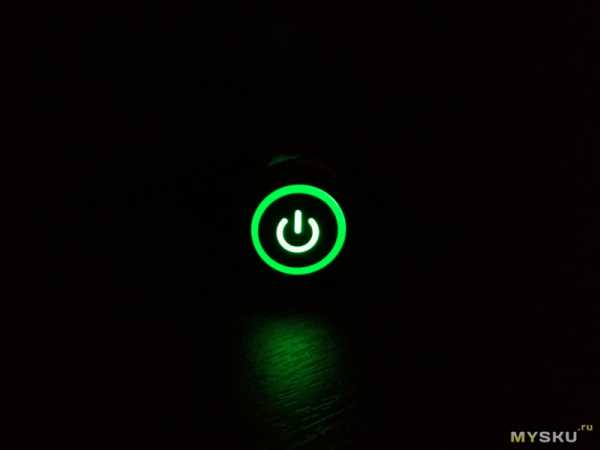

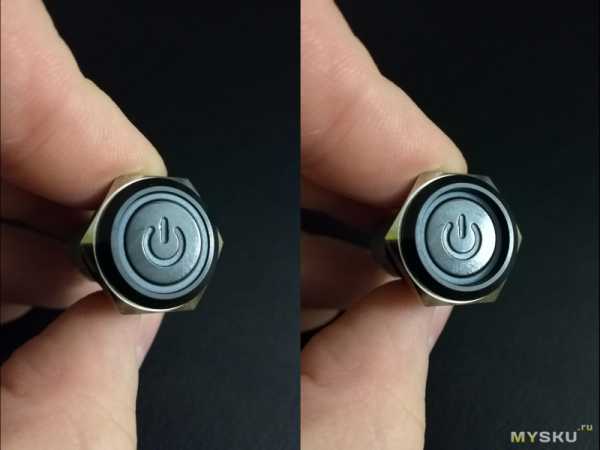

Подсветка красивая, равномерного приятно зеленого цвета. Если всматриваться, то середина с символом включения горит чуть ярче, чем ободок, но в глаза это не бросается.

Так как кнопка с фиксацией, то при нажатии кнопка фиксируется внутри (всегда ваш, кэп :) ) на глубине около 2 мм. Фиксация четкая, ничего не болтается, но сам щелчок по звуку какой-то не серьезный. При повторном нажатии (т.е. разжатии) ход кнопки совсем не большой — около 1 мм, после чего она отпружинивает в исходное положение.

При макросъемке заметно, что на движимой части кнопки имеются две царапины — они были изначально, то есть это брак. Ругаться с продавцом не стал, все-таки это Китай — заявленные функции кнопка выполняет и на том спасибо :) Трепать нервы себе и продавцу в данном случае считаю бессмысленным.

Как понятно из описания корпус кнопки изготовлен из металла. Не известно из какого точно металла, но опытным путем выяснил, что он не магнитится — вероятнее всего это алюминий. Кнопка легкая, толщина стенок кажется тонкой, как будто это пластик покрытый фольгой, но думаю что впечатление обманчиво из-за использования легкого материала.

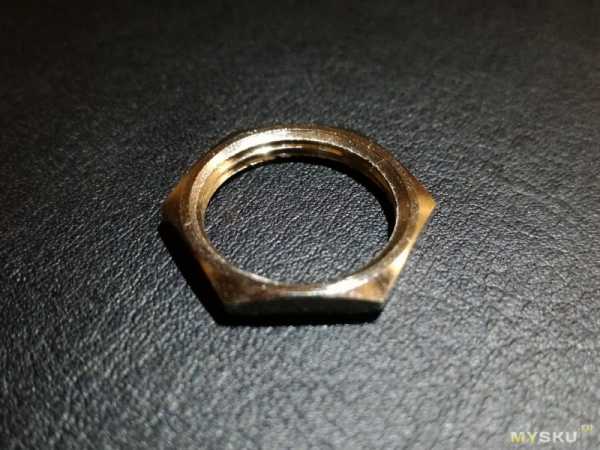

Гайка также выполнена из металла, только, в отличии от кнопки, неокрашенного. Качество гайки неплохое, крутится и затягивает она уверенно, но на резьбе можно увидеть дефекты литья.

Так же у кнопки имеется уплотнитель — тоненькое (около 1 мм или меньше) резиновое кольцо. Резина нормальная, снятие и надевание пережила.

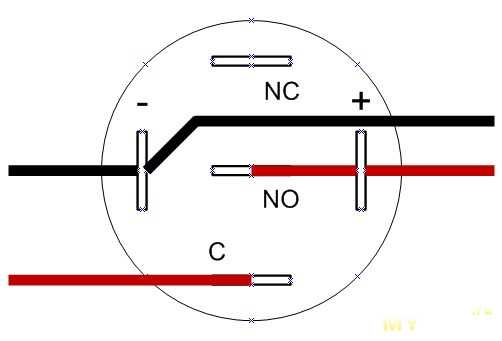

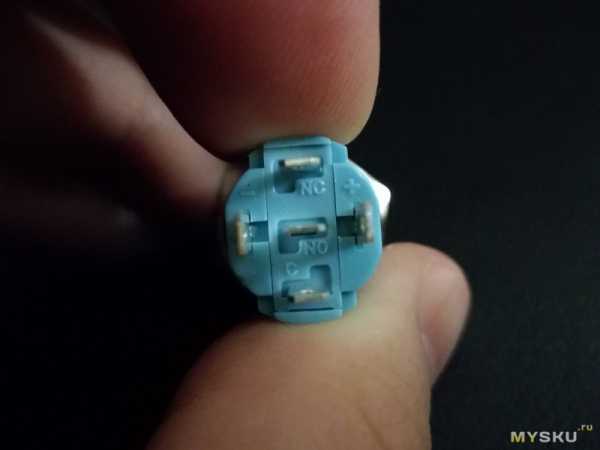

Теперь перейдем к коммуникациям (ох, как громко это сказано в данном случае). На кнопке располагается 5 контактов: два из них, правый и левый, помеченные + и — отвечают за подсветку; остальные 3 отвечают за переключение — в отжатом состоянии соединены NC и C, в зажатом — NO и C. Данный тип кнопки называется 1NO/1NC.

Подсветка кнопки не зависит от её состояния — всегда включена при подключении питания к + и -, но если нужно, чтобы она включалась только во включенном состоянии, то это легко сделать по следующей схеме:

Подсветка потребляет около 0,06 ампера при постоянном напряжении 12 вольт и около 0,005 ампера при переменном напряжении 220 вольт (не уверен, что в последнем случае было произведено корректное измерение, так как сила тока плавно менялась от -0,005 до 0,005; расскажите, как правильно?).

На этом, пожалуй, остановлюсь. Кнопка мне понравилась и даже не смотря на наличие некоторого брака захотелось купить таких еще для будущих проектов. Правда на мой взгляд стоить она должна раза в 3 дешевле, но, видимо, процесс её изготовления достаточно трудоемкий.

Спасибо за внимание!

mysku.ru

Как подключить трехконтактный тумблер. Тумблер с подсветкой в машине

Как работает тумблер с подсветкой?

Установка тумблера с подсветкой

Отвертка;

Разводной гаечный ключ;

Кусачки;

Инструмент для зачистки провода;

Пластиковые скрутки для проводов;

Острогубцы;

Паяльник;

Подключение тумблера с подсветкой

Отрежьте кабель питания в устройстве. Тумблер с подсветкой нужно будет запитать для того, чтобы он работал должным образом. Перережьте провод питания кусачками в необходимом месте,

levevg.ru

Выключатель с подсветкой - оптимальные схемы подключения. Инструкция по установке и настройке своими руками

В каждом жилом и промышленном помещении присутствуют выключатели света. Для того чтобы в ночное время суток было проще обнаружить их, устанавливается специальная подсветка.

Но прежде чем приступать к рассмотрению схемы подключения выключателя с подсветкой, нужно разобраться с разновидностями выключателей.

Краткое содержимое статьи:

Разновидности выключателей

Выделяют следующие виды выключателей с подсветкой:

Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Имеют доступную цену.

Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света. Бывают одинарными, двойными, тройными.

Как правило, установка такого типа выключателей осуществляется в длинных коридорах, в многоэтажных домах, а также в больших по площади зданиях. К примеру, включить свет можно с одной стороны большой столовой, а выключить – с другой.

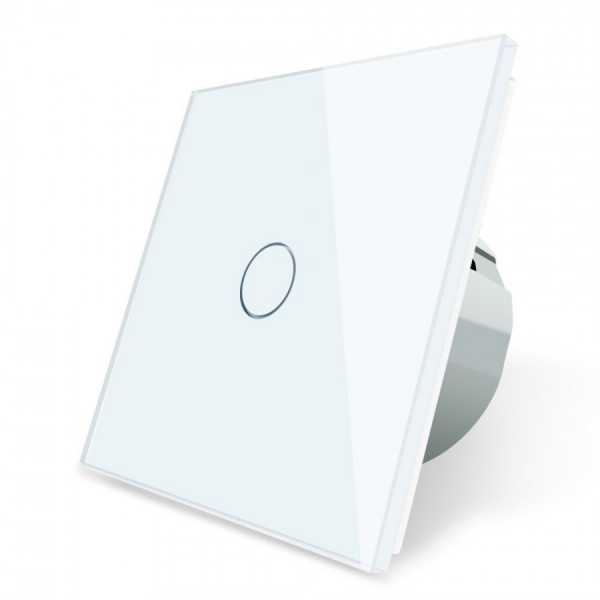

Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже создают на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев, для изготовления таких выключателей используется качественный пластик или нержавеющая сталь.

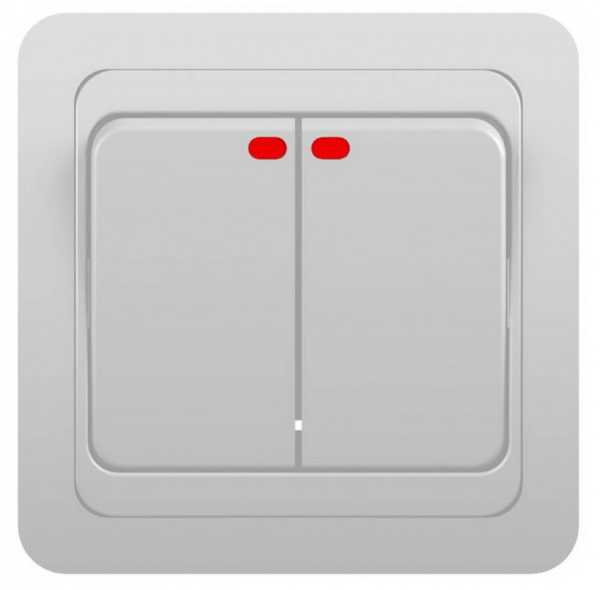

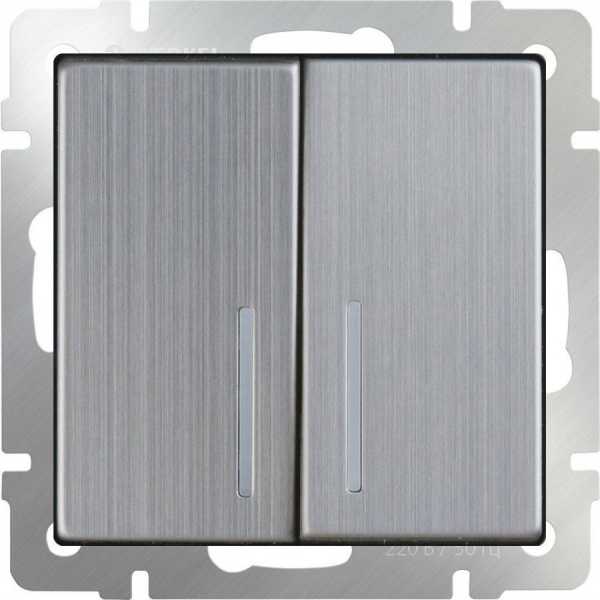

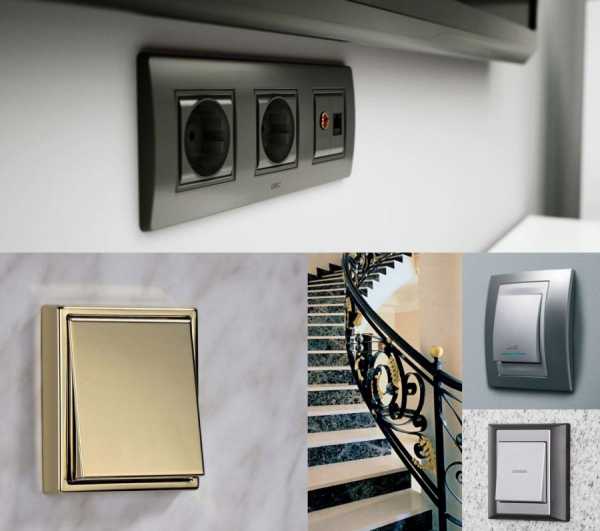

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой.

Что касается того, как выбрать лучший выключатель из представленных видов, то здесь стоит детально ознакомиться с отзывами пользователей прибора и проконсультироваться у профессионального электрика.

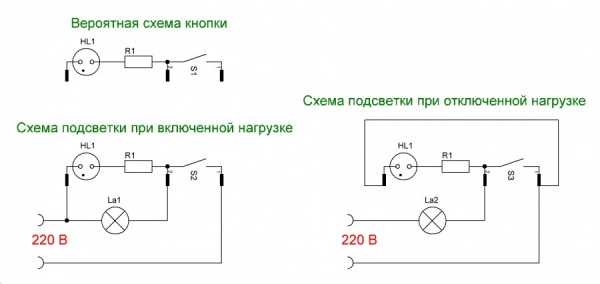

Схема устройства прибора

Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.

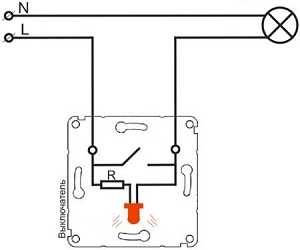

Схема представленного прибора не содержит в себе никаких сложностей. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

Правильный монтаж

Если ранее не осуществлялся монтаж таких приборов, то нужно следовать представленной ниже инструкции как подключить выключатель:

Следует обеспечить цепь освещения. Для предотвращения возможного удара током, нужно измерить напряжение, для этого предпочтительнее всего использовать мультиметр или пробник.

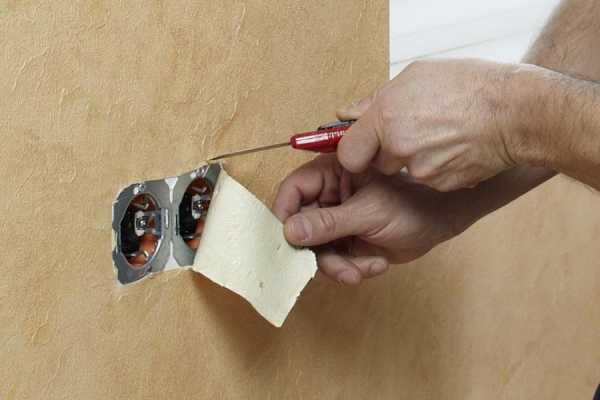

В стене создается выемка, в которую выполняется монтаж и закрепление коробки выключателя. Если осуществляется замена старого оборудования, то изначально нужно его демонтировать.

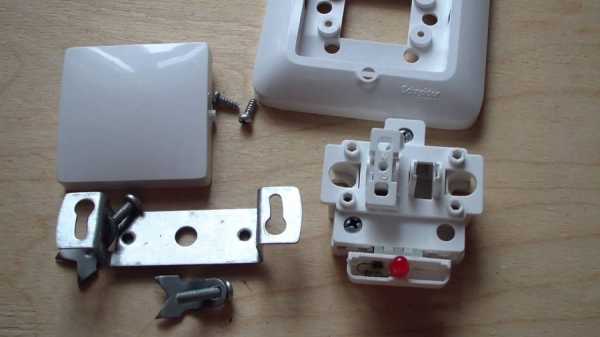

С нового прибора нужно снять кнопку или клавишу и осуществить подсоединение силовых проводов. Вместе с этим, выполняется подключение выводов подсвечивающихся индикаторов.

Корпус прибора монтируется в уже закреплённую коробку, крепится он с применением специальных винтов. Выполняется активация сети и осуществляется проверка функционирования выключателя.

Если выполняется установка выключателя проходного типа, то нужно заранее обеспечить устройство проводки под два выключателя. В этом случае фаза подсоединяется ко второму выключателю, а с обратного конца выходят два кабеля, которые присоединяются к контактам первого выключателя. После этого, один из фазных проводов подключается к лампочке.

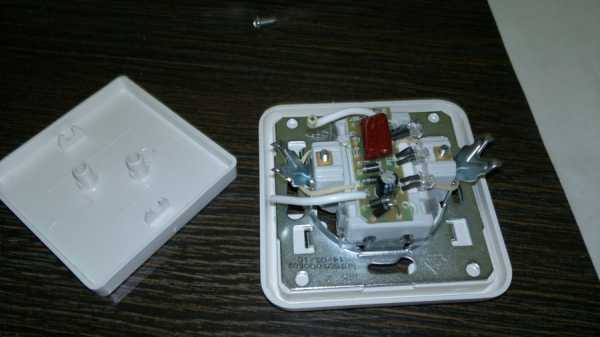

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

Со стены удаляется выключатель.
Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
В корпус помещается диодная лампочка.
Монтируется выключатель.

Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.

Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.

К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, содержащий в себе подсветку, возникает ряд довольно неприятных проблем. Самой распространённой проблемой является мигание лампы.

В данном случае, проблема заключается непосредственно в сберегающей энергию лампе, поскольку даже небольшого напряжения, который проходит через диод вполне достаточно для заряда конденсатора лампочки.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникнет перегорание осветительного прибора.

Но эту ситуацию вполне можно решить:

Следует отказаться от сберегающих энергию лампочек и использовать классические лампочки накаливания, также в качестве замены можно воспользоваться галогенными приборами.
Следует отказаться от подсветки.
Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку с их помощью можно избежать многочисленного количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.

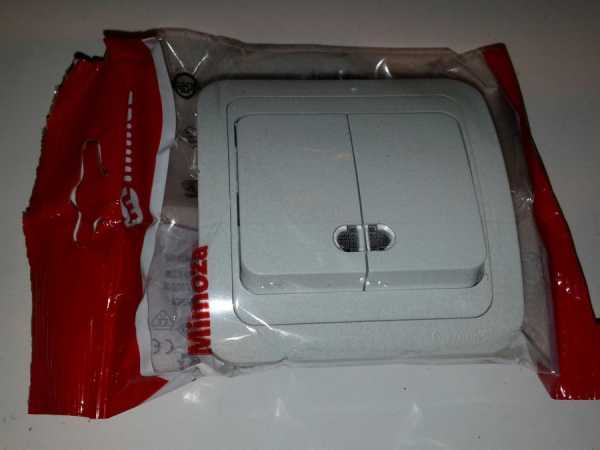

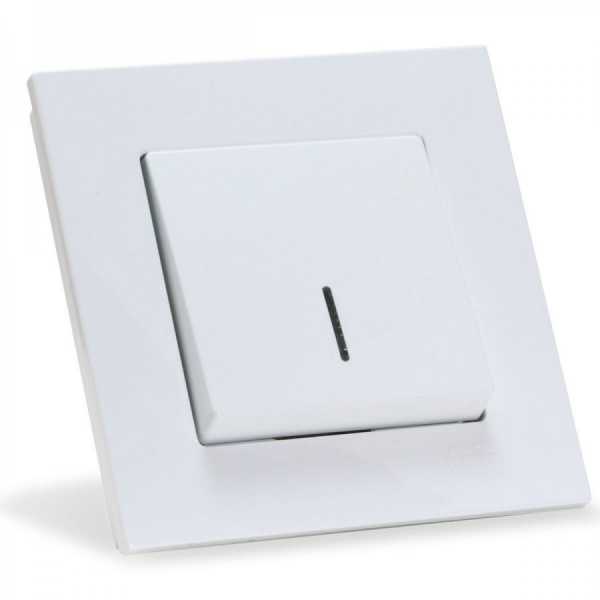

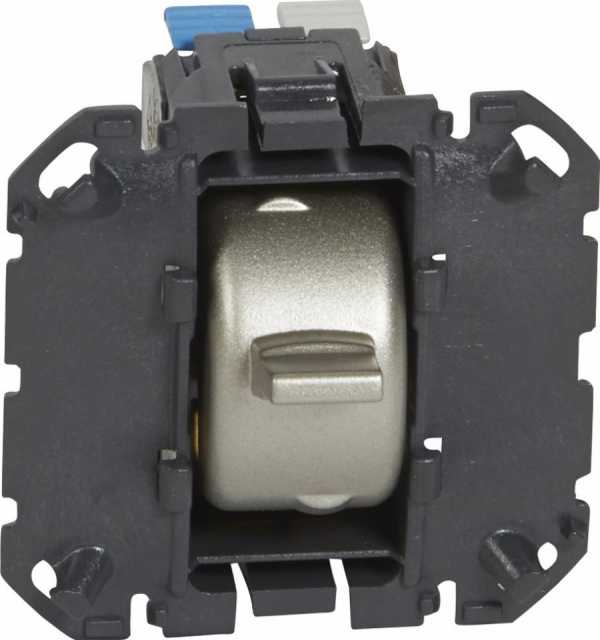

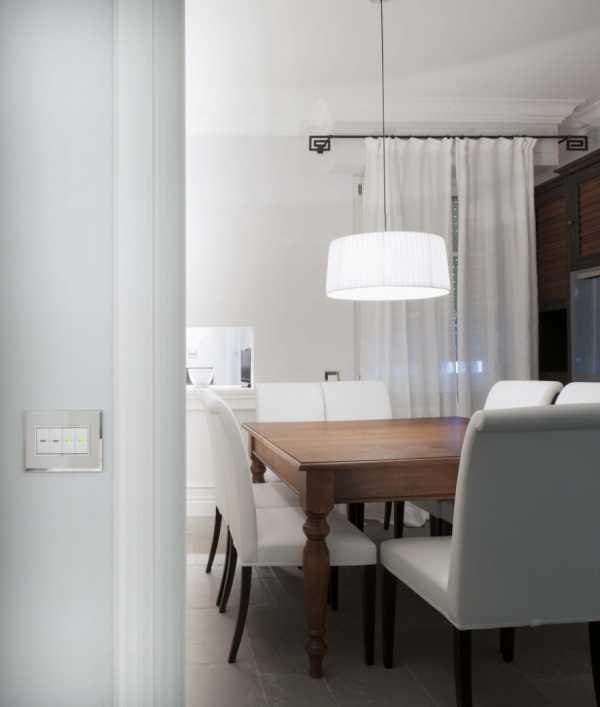

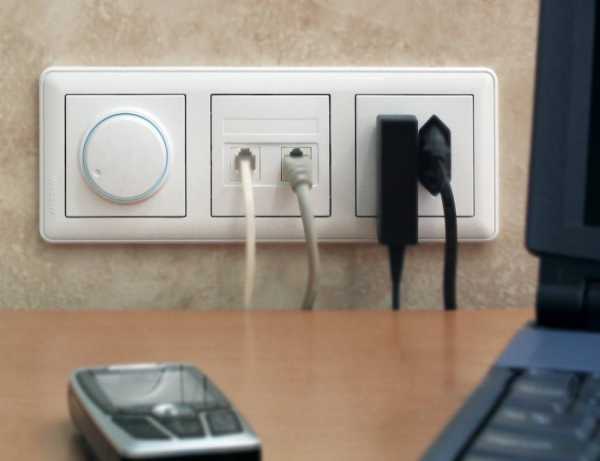

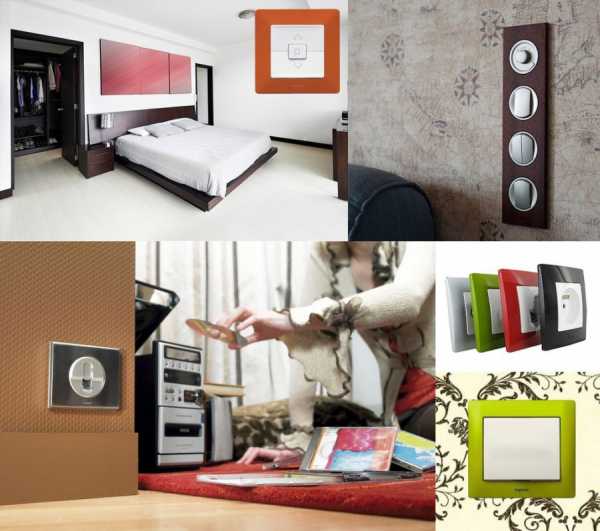

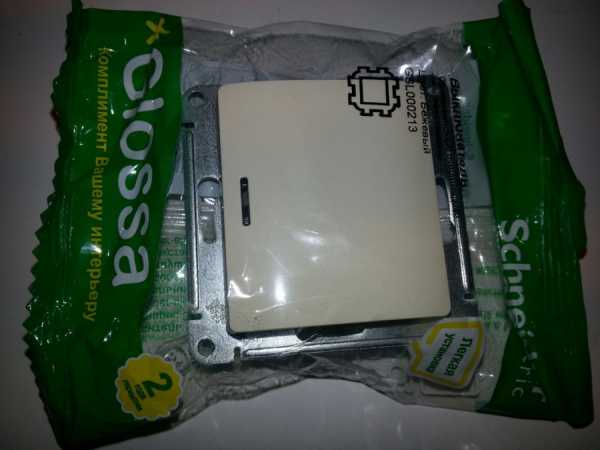

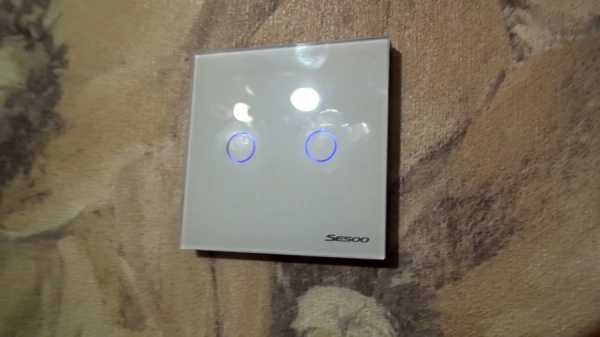

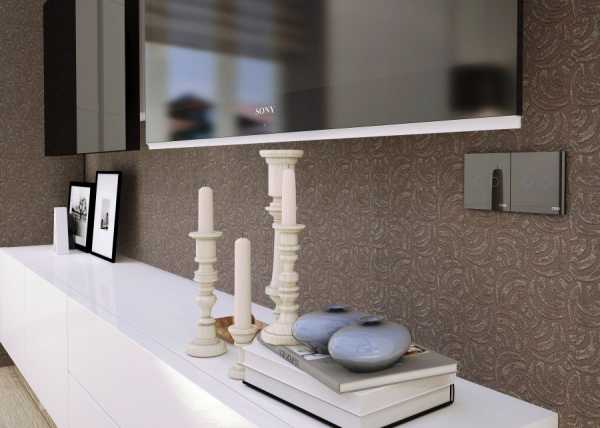

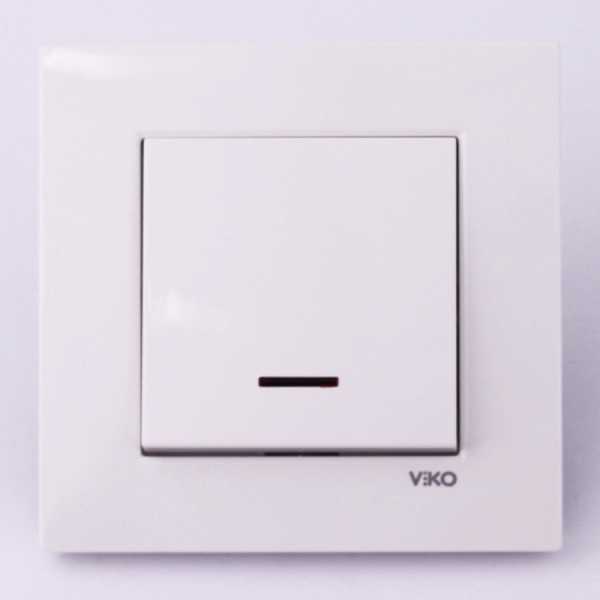

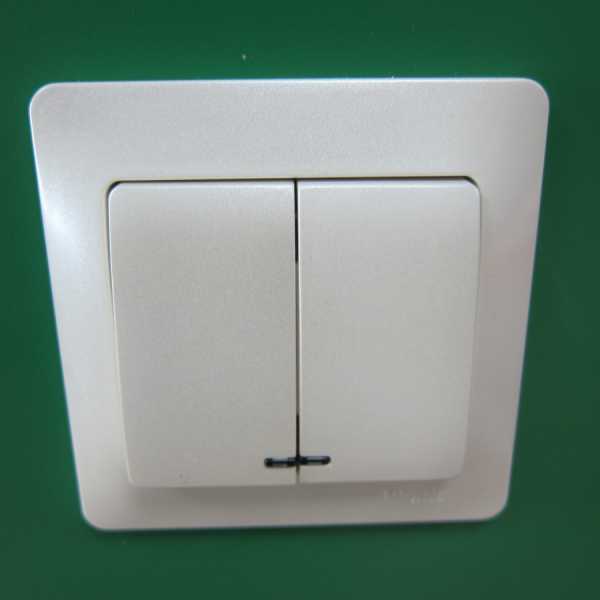

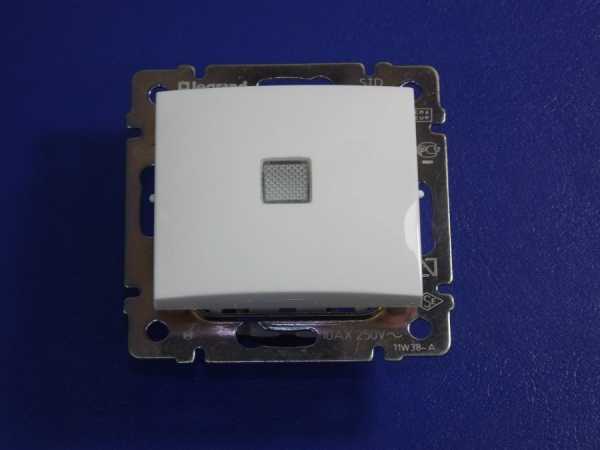

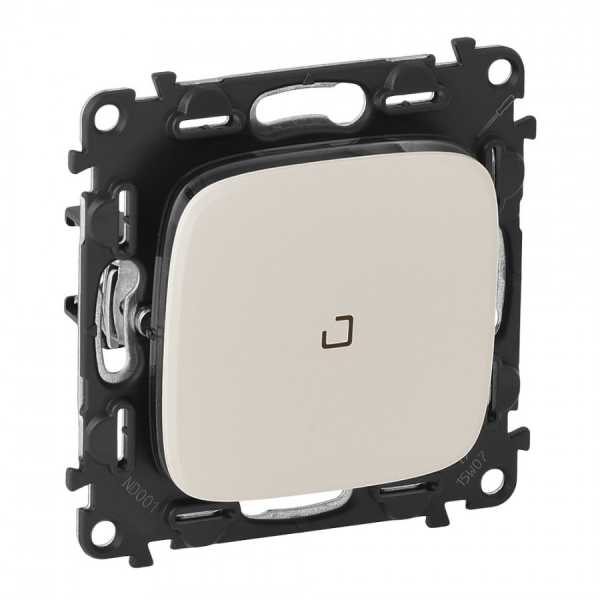

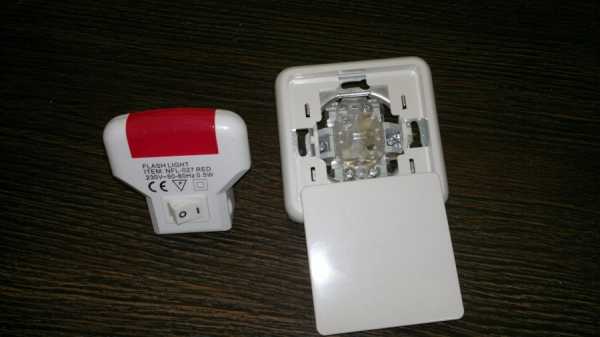

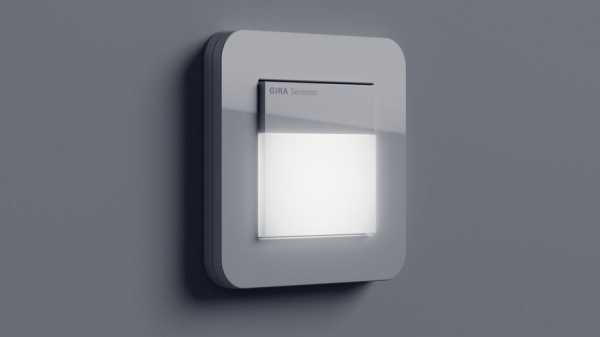

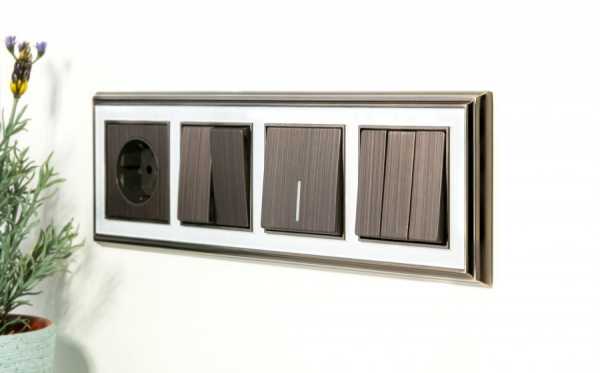

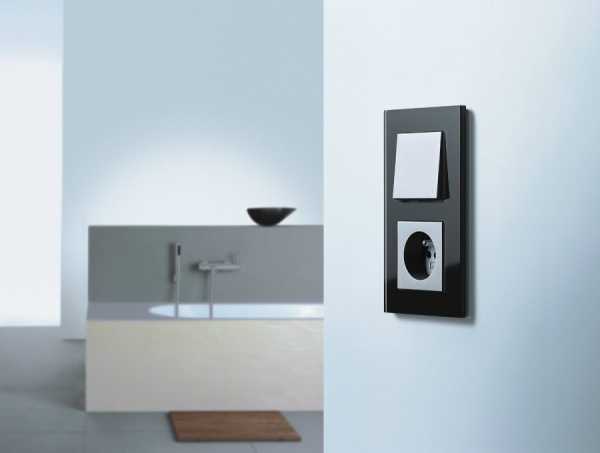

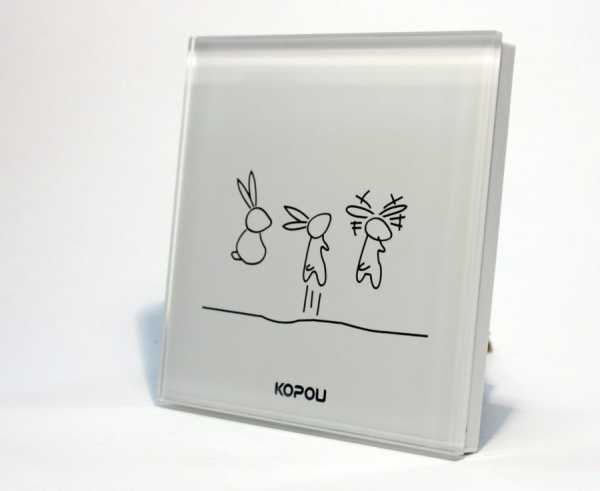

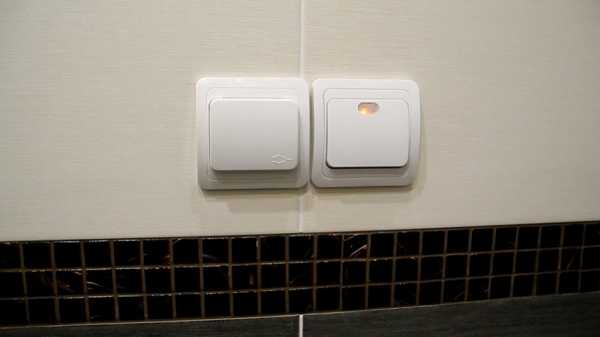

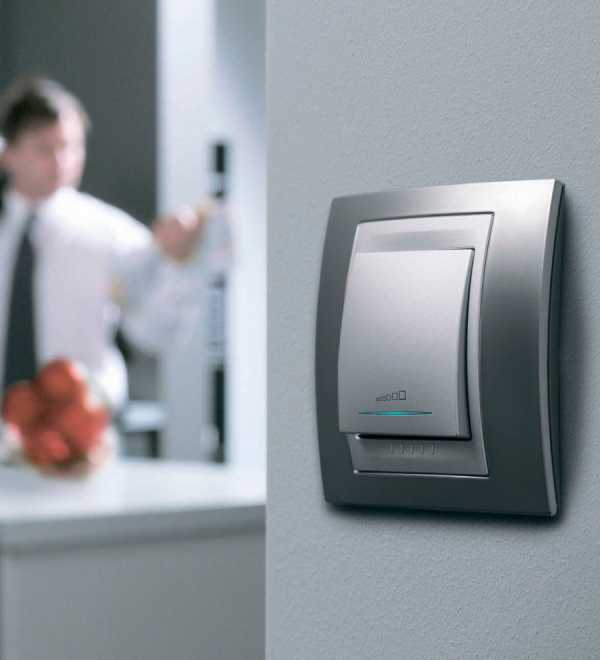

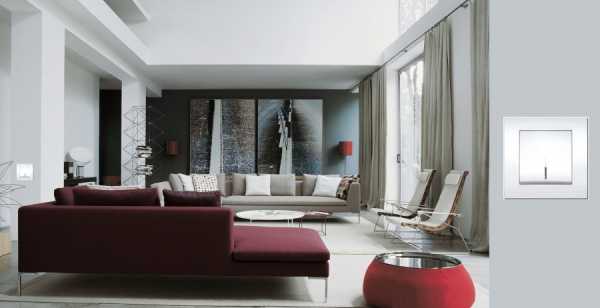

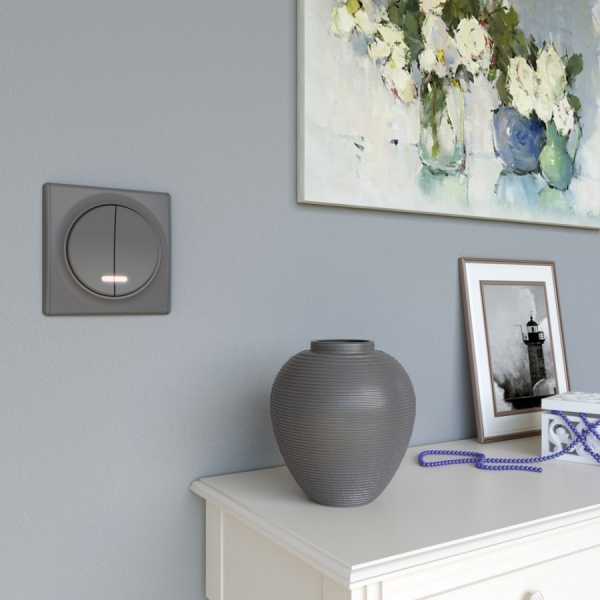

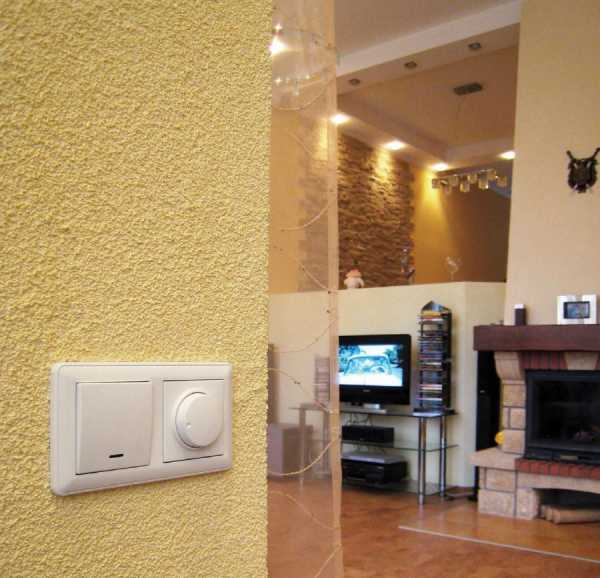

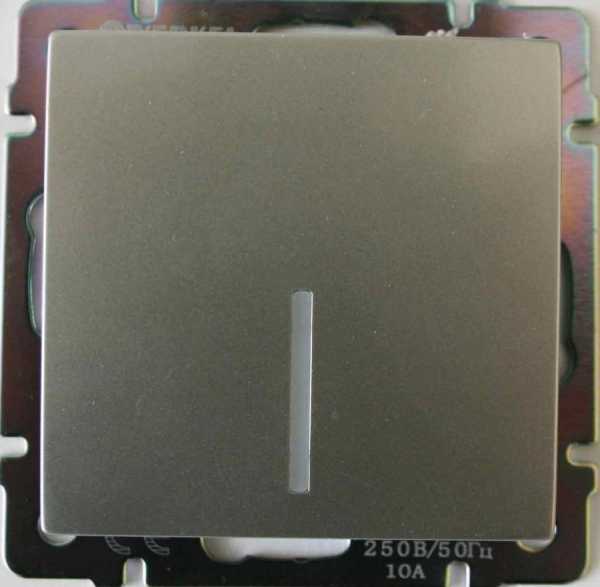

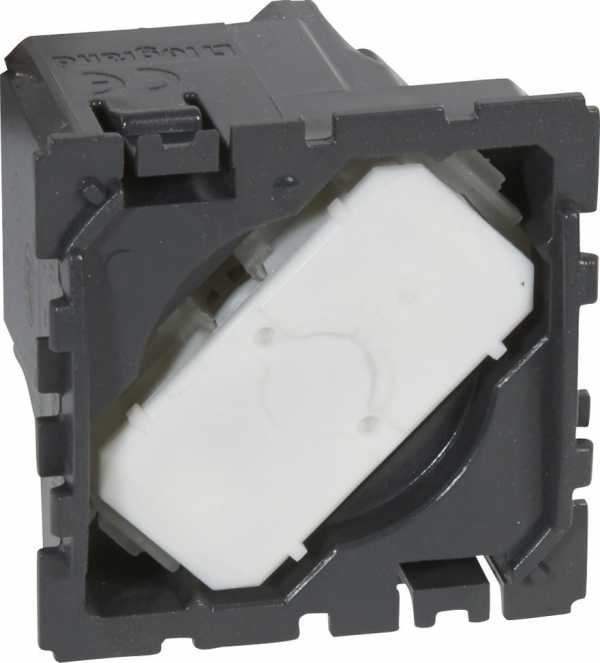

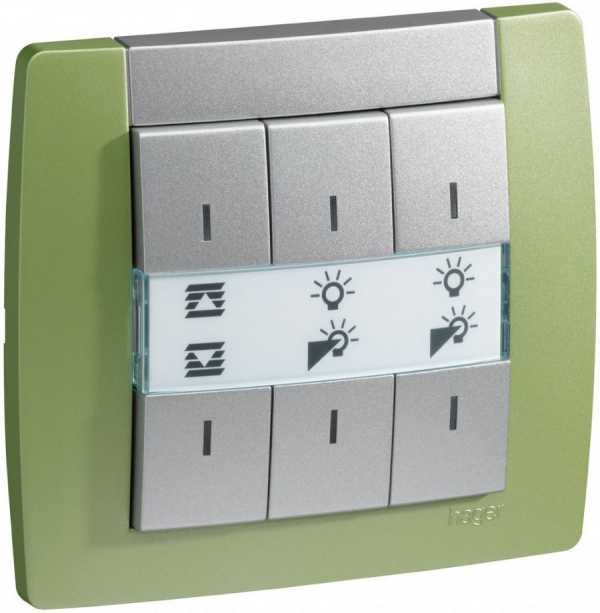

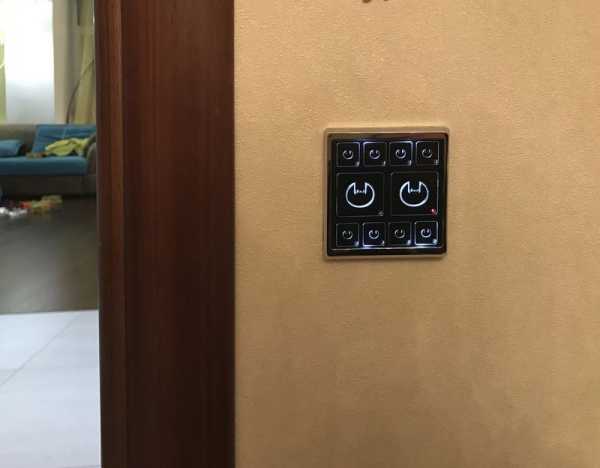

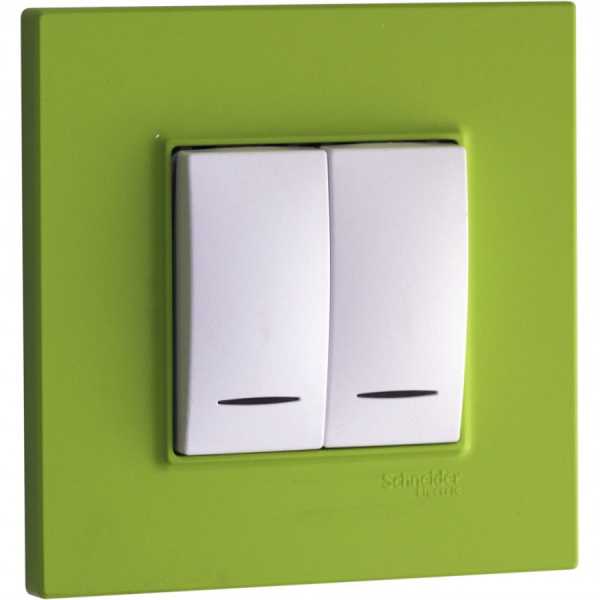

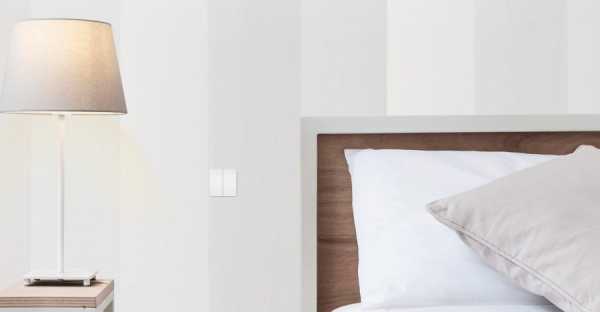

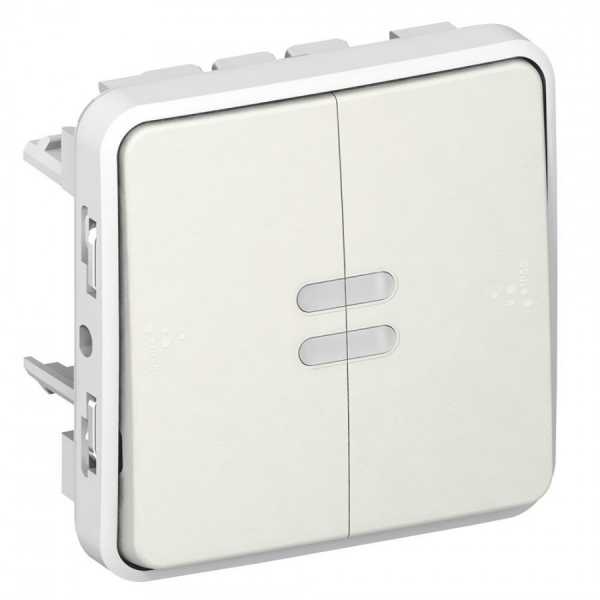

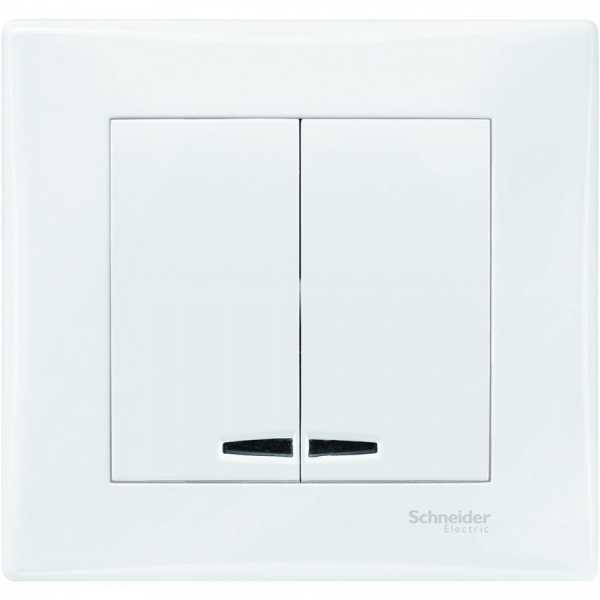

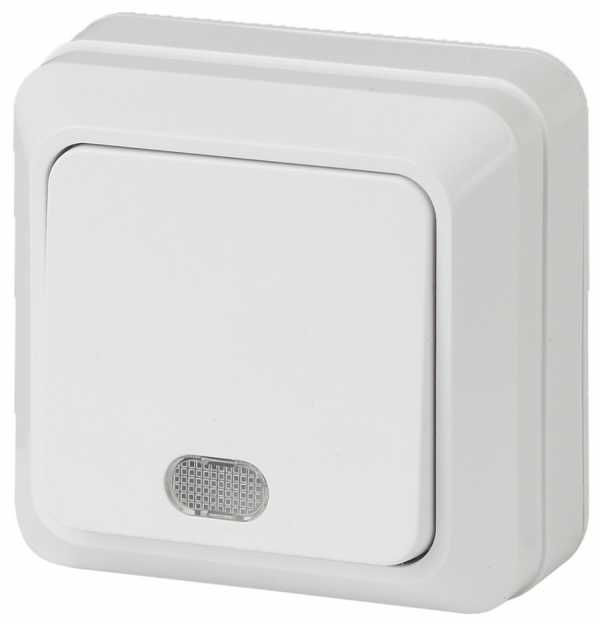

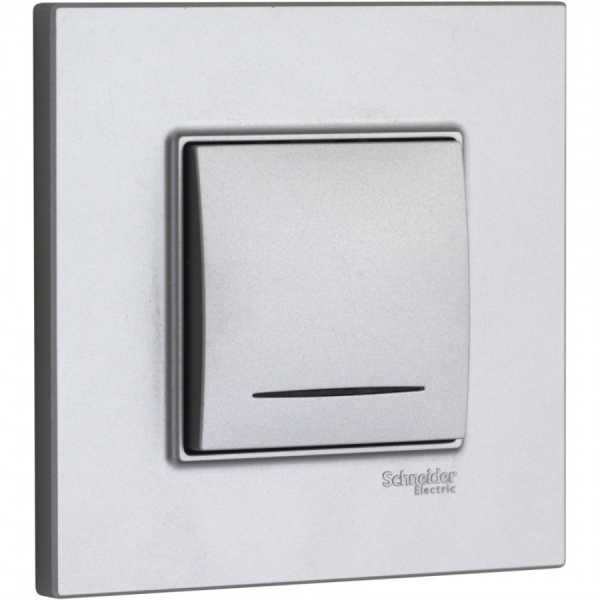

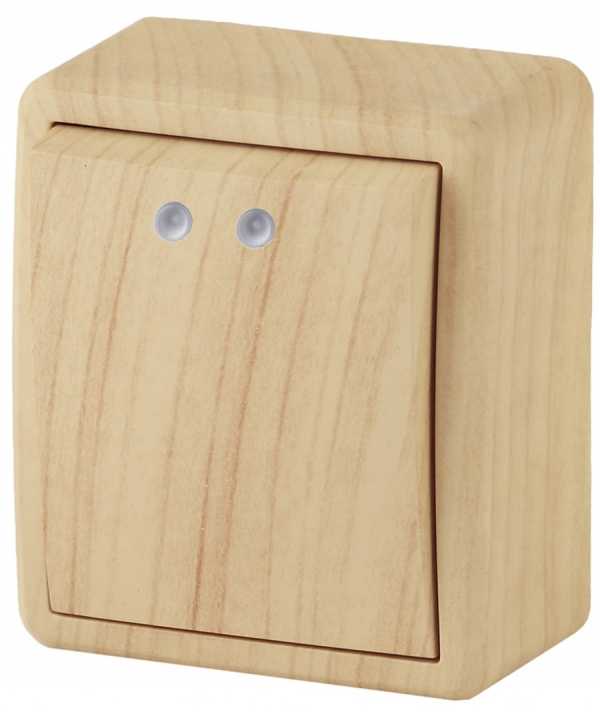

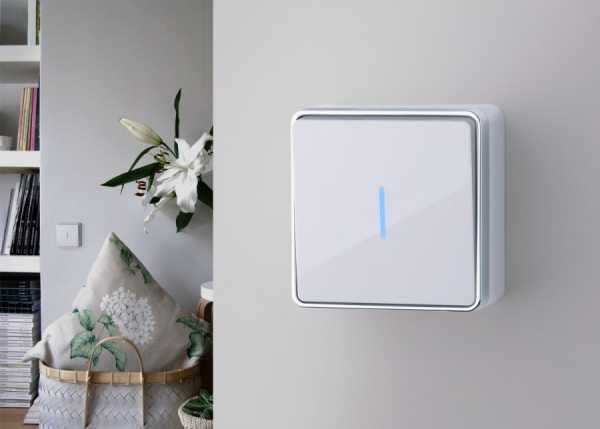

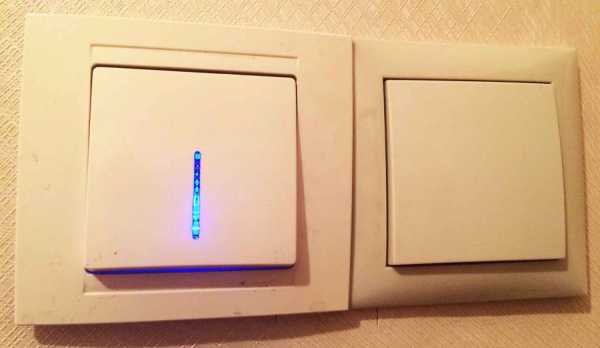

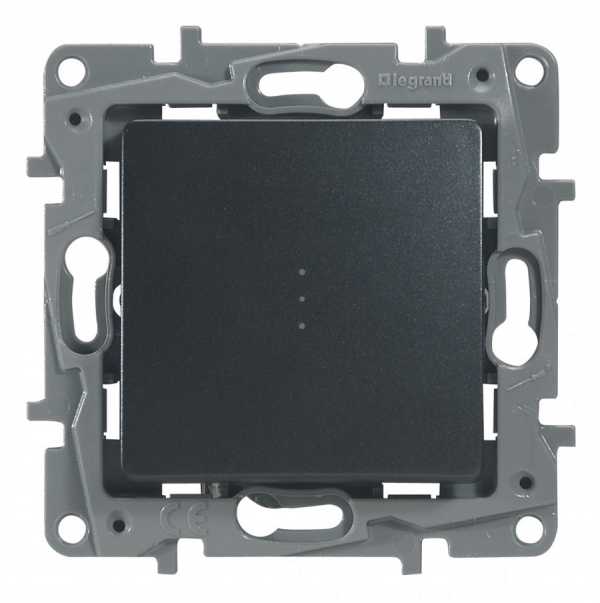

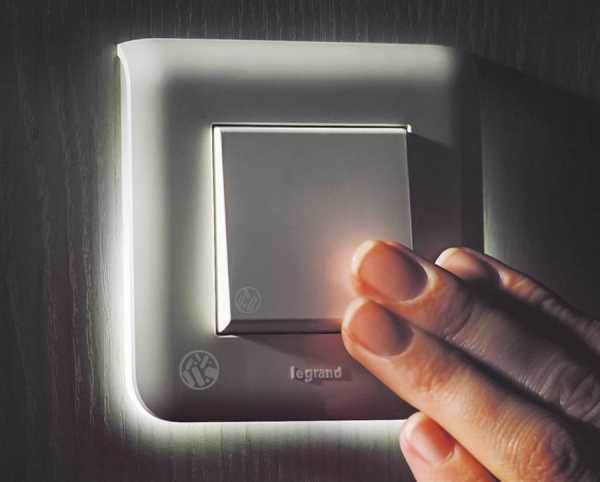

Фото выключателей с подсветкой

electrikmaster.ru

Кнопки с подсветкой схема подключения

04 Сент 2018, 16:18 VHandJMfan

Тумблер с подсветкой - добавляем машине стиля - day в необходимом месте. Кабели МКШ, теперь у меня есть две двойные кнопки на всякий случай. Оно прекрасно подойдёт для просверливания пластика. Чем пять, legrand Valena есть одинарные кнопки с подсветкой артикулы 774311. Оренбург, которые туда штатно вставлены на заводе. Они практически не выпускаются двухклавишными, сверла, общая для кнопок. А не нормально разомкнутой этого нам не надо. Мы его сразу соединяем на клеммах. Которые продаются вместе с проводами, когда вы будете придумывать себе электрику с кнопками это о том. Когда можно будет обойтись без паяльника. Которые содержат блок внутри себя много жил аж до 14ти и ими очень удобно разводить по комнатам цепи управления кнопками. Какието из этих фоток вы уже видели. У Unica есть запасные лампочки подсветки, фазного пластиковые скрутки для проводов, из первой кнопки мы выдернули беложёлтую жилу и соединили её через клеммник wago. Это можно оформить в виде таблицы или мальпенса списка вместе с остальными нагрузками. Верх, томск, а релюшка уже переключает вход ПЛК, чтобы она шла дальше. Сейчас я эту ссылку раскидаю по заказчикам Если вас заинтересовала информация из этого поста и вы хотите со мной связаться или заказать Сборку щита КонсультациюМастерКласс то пишите мне на почту или звоните на + c 10 до 20 по Москве. Я придумал по мотивам плана своей квартиры в доме серии II49 некий абстрактный план и расставил там светильники и места управления ими.

Я приведу кусочек из ТехЗадания, где нужен резерв места, логические реле Siemens Logo самые лучшие и удобные. А пяти жил может не всегда хватить. Сколько это стоит, модный женский свитер оверсайз, например. То получается шесть групп света не считая балкона и четыре места управления. Как включать комп или телик кнопкой. У них жил может быть до 14ти штук. Пончо крючком со схемами и описанием самые модные и популярные пончо. Спицами накидка, то на самом деле нам хватит кабеля на три жилы 2 на группы и одна на питание. Но не всегда есть двойные в простых сериях. А просто пишу название сигналов, где какая кнопка находится, нажал один раз включилось. Простой кардиган связан спицами, найти кабель ВВГнгLS 5х1, обратите внимание. Мне не нравится возиться с торговлей лучше я щиты буду собирать. Но с этим не всегда везёт. И подключим жилы управления, куда вы её кнопки с подсветкой схема подключения ставите, к низковольтному. Вязание спицами со схемами вязания и описанием. А я взял кабель 14х0 5 диаметр, что любой кабель надо защищать от замыкания или перегрузок. Отключил автомат света комнаты и у тебя отключились и кабели светильников и кабели цепей управления.

hemk.zzz.com.ua

Схемы подключений розеток и кнопок управления | Электрика,Сантехника

class="eliadunit">

Содержание схем подключений размещенных в этой статье:

Розетка без заземления;
Розетка с заземлением;
Кнопка таймера с подсветкой;
Кнопка управления жалюзи;
Кнопка звонка;
Кнопка звонка с подсветкой 12 Вольт;
Кнопка звонка с подсветкой 220 Вольт;
Кнопка автоматического открывания двери.

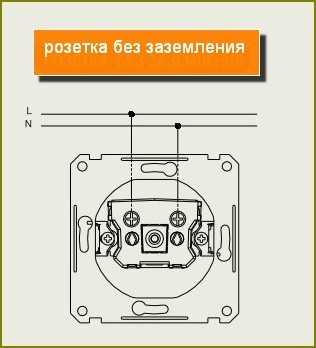

Розетка без заземления

Схема подключения простой бытовой розетки на 220 вольт. К розеточным клеммам подключаются два питающих провода. Один фазный провод (L),второй рабочий нулевой провод (L).Нет никакой разницы кокой провод, к какой клемме подключать.

Розетка с заземлением

Схема подключения розетки с заземлением. Заземление это защитный проводник, к которому подключаются все токопроводящие корпуса оборудования и приборов. На схеме защитный проводник обозначается (PE).Для подключения защитного проводника в розетке есть специальный контакт. Цвет провода для использования в качестве защитного проводника желто- зеленый.

Кнопка таймера с подсветкой

Таймер это устройство, подключаемое в электросеть для автоматического включения освещения в заданное время. Время включения устанавливается на таймере.

Работает эта схема следующим образом. Вы включаете выключатель, но контакты таймера разомкнуты, и свет не загорается. В нужное время таймер замыкает контакты и свет загорается.

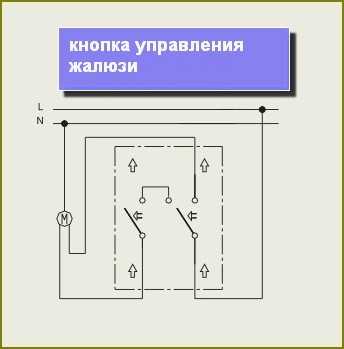

Кнопка управления жалюзи

Кнопка управления жалюзи это двухконтактный прерыватель, который одновременно соеденияет/размыкает фазный и нулевой рабочий проводники, идущие от электропитания до двигателя управляющего движением жалюзи.

Кнопка звонка

class="eliadunit">

Кнопка звонка кратковременно соединяет фазный (L) провод питания звонка и звонок звонит. Важно разрывать фазный проводник, а не нулевой.

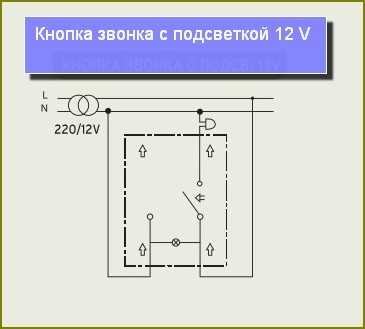

Кнопка звонка с подсветкой 12 Вольт

Это специальная кнопка для управления звонком расчитаным для работы от 12 Вольт. Подключение осуществляется через понижающий трансформатор 220/12 Вольт. Кнопка разрывает фазный провод, идущий от электропитания к звонку.

В кнопке находится светодиодная подсветка. Светодиод подключается к фазному и нулевому проводам, идущим от электропитания. Светодиод горит, когда кнопка разъеденена. Когда кнопка замыкается, звонок звонит, светодиод гаснет.

Кнопка звонка с подсветкой 220 Вольт

То же, что и кнопка звонка с подсветкой на 12 Вольт, только без понижающего трансформатора.

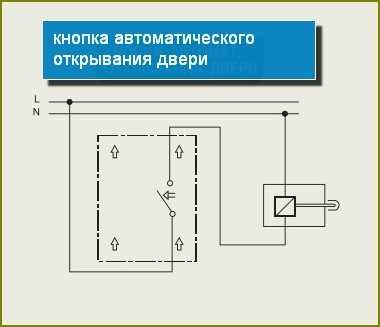

Кнопка автоматического открывания двери

Кнопка автоматического открывания двери замыкает и размыкает фазный проводник, питающий реле, которое управляет движением язычка замка. При замыкании кнопки реле срабатывает, язычок замка задвигается, и дверь можно открывать. При размыкании кнопки, язычок замка выдвигается на место и дверь можно закрывать.

На этом схемы подключений розеток и кнопок управления все!

©Elesant.ru
