Виды и устройство клапана сливного бачка, конструкция слива унитаза. Сливной вентиль

устройство, назначение, инструкция по замене, наладка поломок

На сегодняшний день в конструкцию сливного бачка включаются несколько элементов, которые выполняют определенные функции. Одни отвечают за набор воды в бак, другие за спуск из него жидкости. К ним также относятся поплавковый и мембранный сливной клапан для унитаза, о котором мы сейчас поговорим.

Первый вариант устройства клапана для смыва может отличаться по принципу работы и строению. Несколько видов такого механизма на сегодняшний день имеется в продаже. Кройдон-клапан можно встретить в старых туалетных бачках. Он включает в себя корпус, поршень, оси седла, поплавковый рычаг. Элемент начинается функционировать при нажатии на поплавковый рычаг, при этом осуществляется контроль подачи воды в емкость конструкции смыва. Отличие кройдона-клапана заключается в движении поршня по вертикали. В туалетах наших квартир советского времени постройки можно часто встретить поршневой клапан, здесь поршень двигается по горизонтали.

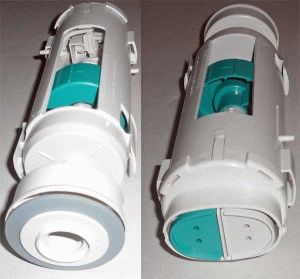

Сливной механизм для унитаза

Мембранный клапан отличается тем, что вместо поршневой прокладки в теле клапана размещена мембрана из резинового материала большого размера. В этом случае поршень из пластика под действием поплавкового рычага начинает двигаться и смещать мембрану, которая является препятствием входа в клапан.

Мембранный клапан является прекрасным достижением в области устройства унитазов. Однако у него есть значительный недостаток. Мембрана не допускает образования в бачке загрязнений и примесей от механической работы конструкции, но в свою очередь сама быстро теряет собственные свойства из-за состава воды, текущей по нашим кранам. Если вы купите фильтр, данную проблему можно будет избежать. Как следствие неслаженного функционирования поплавкового клапана вы получите постоянное натекание жидкости в бак унитаза.

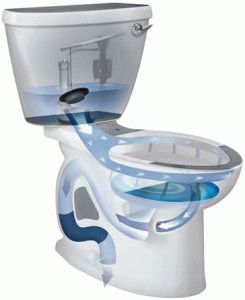

Сливной клапан и его устройство

Устройство сливного клапана унитаза любого типа включает в себя: опорный механизм, клапаны, поплавок, корпус, конструкцию контроля уровня воды в баке и уровня реакции поплавка, задвижку. Основное опорное устройство размещается по оси и включает посудину. Сам корпус делают со способностью перемещаться вдоль оси, у него есть затворной элемент, который работает вместе с седлом, крепко посаженным в механизм.

Поплавок свободно размещается в баке и в отдельных местах взаимодействует с клапаном. Устройство контроля в стенке, размещенной сбоку, включает посудины. С помощью задвижной детали, которая находится в свободном положении, закрывается окно. Данный элемент включает в себя два пальца, устанавливаемые в зацеплении с выделенным местом в стенке.

Эта система позволяет сделать эффективнее функционирование клапана слива и в точности отрегулировать объем жидкости в самых разных положениях клапана.

Проведение ремонта сливного клапана

В случае, когда клапан воды слива в унитазе перестает работать или действовать неправильным образом, то пора задуматься о смене данного механизма. Конечно, ремонт сливного клапана унитаза рекомендуется доверить мастерам. Но если вы решили, что сами прекрасно справитесь с задачей, то наши советы пойдут вам на пользу.

Первый этап — подготовка к установке. Следует закрыть доступ воды к туалетному бачку, чтобы избежать возможного потопа. Чаще всего запорный кран находится на стояке, размещенном возле поверхности стены. Движением вентиля на трубе по направлению часовой стрелки перекройте воду до того предела, пока не почувствуете отпор.
Всю имеющуюся воду в баке унитаза стоит удалить. Слив остатков жидкости из емкости даст возможность быстрого доступа к элементам системы смыва, расположенным внутри. Такое действие позволит не допустить вытекание оставшейся воды прямо на поверхность пола в помещении из бачка. При помощи губки соберите оставшуюся жидкость и, выжимая, удалите ее в ведро.

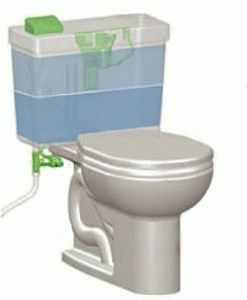

Устройство сливного бачка унитаза
На этом этапе стоит снять сливной бачок. Возьмите шланг, который подводит воду. Обычно, его место в нижней части устройства. Следует отсоединить его. Потом открутите болтовые соединения и гайки на креплении стандартным разводным ключом. Не спеша поднимите бачок, чтобы отсоединить его от чаши сантехнического устройства. Дном вверх поверните эту емкость, поставьте ее на сиденье.
Отыщите клапан слива и уберите все соединения с ним. Снимите толстую прокладку из резинового материала конической формы. Под ней вы встретите пластиковую гайку большого размера. Сделайте слабее соединение и открутите ее с целью убрать клапан слива воды: плоскогубцами сделайте повороты гайки против хода часовой стрелки. Нажатием сделайте свободным зажим присоединения шланга.
Сделайте чистым данное устройство сливного клапана бачка унитаза с одной и другой стороны. Чтобы очистить место соприкосновения с клапаном слива унитаза, воспользуйтесь 409, либо ему подобным раствором для стеклянных изделий и отбеливающим веществом, в котором содержится хлор. Такая процедура с использованием чистящего средства даст возможность убрать всю грязь, что повлечет за собой гарантию на отсутствие утечек.

Замена сливного клапана

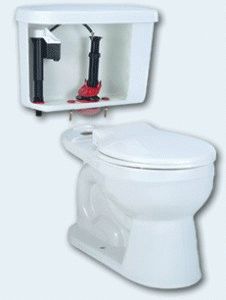

Удобные сливные механизмы

Установка нового клапана слива выполняется сразу. Вставляют на нужное место его примерно таким же способом, как и удаляют сломанный. Сквозь нижнюю часть бачка протяните конструкцию. В руки возьмите клапан с резьбой верхней стороной и постепенно проведите его сквозь проем таким образом, чтобы кисть вашей руки разместилась в сливном бачке. Следует сделать это очень осторожно и не очень закреплять его. Важные моменты на этом этапе: следует быть уверенным, что отходящая от верха нового установленного клапана трубка размещена на 2.5 см ниже ручки либо рычага. Сам шланг с помощью ножа сделайте требуемой высоты, которая указывается в инструкции.
Закрепите прокладку из резинового материала. Потом, надежно держа в руках клапан, сделайте фиксацию новой гайкой.
Проведите замену трубки, крепящейся к клапану слива. Подсоедините ее к шлангу, который отходит от верхней области клапана слива.
Самостоятельно поставьте бачок снова над чашей унитаза и хорошо закрепите его: аккуратно поверните устройство в нужное направление и поставьте на свое место. С целью прочного крепления прикрутите старые либо новые гайки.
Скрепить с механизмом цепочку заслонки.
Подсоедините трубку подачи воды к клапану налива при помощи гайки, насадив ее на имеющуюся резьбу. На четвертую часть оборота гаечным ключом прочно затяните гайку. Не нужно делать это слишком сильно.

Тестирование работы унитаза

Борьба с неисправностями и тестирование механизма

Изначально рекомендуется проверить – не имеется ли течи из сливного бачка. Прогоните воду в сантехническом приспособлении, чтобы в этом убедиться, желательно сделать это несколько раз. Посмотрите под конструкцию всего сантехнического устройства – нет ли капель воды и подтеков, или же сливной клапан унитаза пропускает воду. Если есть – найдите место, откуда получается утечка. Чаще всего она исходит из неплотного соединения либо сквозь негерметично установленную прокладку. Чтобы проверить соединения и коническую прокладку, следует перекрыть воду. Осмотрите места соединений и сделайте крепче крепления.
Посмотрите – поднимается ли вода до нужной отметки? Как правило, уровень воды должен размещаться на внутренней части бачка по линии отметки. Если заметите здесь проблемы, приведите в порядок наливной клапан. Благодаря резким движениям его вниз либо вверх можно привести в норму работу механизма. Чтобы немного подкорректировать наливной клапан, примените винт регулировки.
Собственными ушами оцените звук подтекающей жидкости или посвистывание. В случае, когда что-то слышно, либо издается шипение, подобное звуку воздуха, выступающего из резинового шара, то, скорее всего, не закрыт откидной клапан. Своими руками проведите наладку, немного приподняв либо опустив этот элемент. В большинстве случаев винт для такого элемента размещается на поплавке бачка. Чтобы регулировать откидное устройство, для предотвращения шума стоит использовать отвертку.

В период нормальной работы сливной системы унитаза мало кто обращает внимание на него. Но так и должно быть. Однако, как только из помещения, ванной или туалета, начинает слышаться журчанье и капанье воды, все сразу начинают беспокоиться. Протечка жидкости из системы канализации приносит не только бытовые, но и значительные проблемы, связанные с финансами, как в своей квартире, так и у соседей снизу.

Если хоть иногда следить за функционированием сливного бачка в туалете, то процесс наладки сантехнического устройства появится не в скором времени и выйдет по деньгам значительно дешевле, чем ремонт затопленной квартиры. Наша инструкция поможет вовремя предотвратить протечки.

aqua-sovet.ru

Впускной клапан для унитаза с нижним и боковым подводом (заливной)

У разнообразных моделей унитазов устройство бачка практически одинаково и состоит из корпуса с крышкой, кнопки для спуска воды, впускного (заливного) клапана, заглушки и сливной арматуры.

Одним из важнейших компонентов этой конструкции является впускной клапан, который регулирует набор воды в бачок. внешний вид

Назначение

Данный механизм:

регулирует поступление воды в резервуар до определенного уровня,
выпускает воду в унитаз при нажатии спускового устройства,
обеспечивает наличие постоянного количества жидкости при перепадах давления в водопроводе.

Работа клапана начинается вследствие снижения давления воды, которая вытекает в бак с одновременным всплытием поплавка. При достижении критического уровня рычаг перекрывает клапан, и жидкость прекращает поступать в резервуар. устройство конструкции

Классификация

Впускные механизмы можно разделить на группы по трем признакам:

состав материала,
место размещения,
тип конструкции.

По материалу

Латунь или бронза. Изделия из этих сплавов отличаются практичностью, долговечностью, надежностью и совершенно не поддаются коррозии. Но такие металлические клапаны имеют достаточно высокую стоимость.
Пластик. Изделия из пластика очень популярны, так как наряду с продолжительным сроком службы довольно недорого стоят.

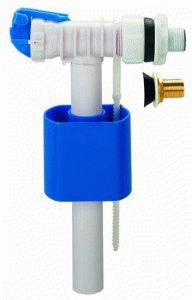

вариант из пластика

По месту размещения

С нижней подводкой. Клапаны с данным подключением располагаются внизу бачка. При таком способе забор воды происходит совершенно бесшумно. Также нижнее расположение позволяет скрыть наливной шланг и освободить пространство туалетной комнаты от лишней фурнитуры.
С боковой подводкой. Клапаны с данным подключением находятся, соответственно, с правой или левой стороны бачка. Такая конструкция является наиболее простой, что положительно сказывается на сроке ее службы.

Выбирать впускные агрегаты нужно в зависимости от конструкции бачка унитаза. Также при выборе необходимо придерживаться следующих правил:

Комплектация товара должна включать в себя сам клапан, поплавок, уплотнительные кольца и фиксирующую гайку.
Уплотнительные кольца должны быть эластичными, правильной формы и без дефектов.
Пластиковый элемент не должен иметь видимых царапин и зазубрин.
Движение поплавка должно происходить плавно, без резких скачков.

По типу конструкции

Когда-то клапаны были шаровыми, устройство имело вид шара, который использовался во всех бачках. Современное приспособление называется впускным, так как не имеет никакого сходства с конструкцией шаровых механизмов, а используется вместе с поплавком. Существует несколько видов поплавковых устройств для бачка унитаза:

Кройдонные клапаны состоят из оболочки, поплавка с рычагом и поршня с седлом. В этом механизме движение рычага перпендикулярно работе поршня. Применяется такая система в старых бачках и имеет довольно низкую цену.
Поршневые оборудованы раздвоенным шпилингом с рычаговой осью. Здесь происходит регулировка воды за счет горизонтального поднятия рычага, приводящего в движение поршень, на конце которого имеется специальное уплотнение, соприкасающееся с седлом и перекрывающее поступление жидкости. Это довольно распространенная модель и входит в среднюю ценовую категорию.
Мембранные клапаны имеют вместо прокладки резиновую или силиконовую мембрану, смещающуюся при движении поршня. Это новейшее устройство, которое применяется только в последних моделях унитазов. К преимуществам данного клапана можно отнести быстрый набор воды, моментальное перекрытие набора жидкости и, в зависимости от качества арматуры, бесшумное заполнение бачка. Из недостатков следует учитывать наличие постоянного напора воды в системе (0,05-0,1 Мпа) и чистоту жидкости, так как при порче мембраны замена ее своими силами невозможна. В этом случае придется приобретать впускной механизм целиком.

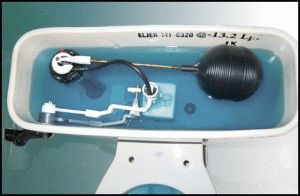

собранный механизм

Возможные неисправности и их устранение

Перед тем как разобраться в возможных причинах поломки заливного клапана, необходимо перекрыть кран водопроводной системы, открыть крышку бачка и слить остатки воды из резервуара. При необходимости вытащить само устройство.

Нет набора воды в бак

Причина №1: засорение отверстий. В этом случае следует разобрать устройство, прочистить и промыть его элементы.
Причина №2: низкое водопроводное давление или его скачки. В данной проблеме необходимо учитывать, что при слабом потоке воды и высоком расположении бачка жидкость не подойдет к наполнительной камере, всплывет поплавок, но вода не перекроется. Можно попробовать увеличить входные отверстия на 3 мм, а в случае постоянного скачкообразного давления лучше приобрести штоковый клапан.

Постоянная течет вода в унитаз

Причина №1: перекос поплавка. Ремонт заключается лишь в том, чтобы поправить впускной клапан на место.
Причина №2: нарушение герметичности прокладки (порча мембраны или штока). В этом случае необходима полная замена механизма.

Шумный набор воды в бак

Причина №1: отсоединение глушителя воды. Для исправления ситуации следует поправить глушитель на специальный штуцер.

Заключение

Для городских условий хорошо подходит поплавковый впускной клапан нижнего выхода с силиконовой мембраной и с кнопкой полного и малого слива. Для дачных домиков с неочищенной водой лучше приобретать поршневой вариант.

Покупать заливной механизм необходимо по параметрам бачка. Если же таковые отсутствуют, то можно взять универсальные с боковым подводом, подходящие к любому типу бака унитаза. А ремонт и установку устройства лучше доверить специалистам.

roma100471.ru

Как выбрать заливной клапан для унитаза

Исправность сантехники не просто основа комфорта, а немалая экономия финансов и природных ресурсов (воды), поэтому самой распространенной задачей сантехников является устранение утечек воды в унитазе, регулировкой или заменой фурнитуры бачка.

Конструктивные особенности бачка унитаза

Сливной бачок унитаза – один из важных узлов, в котором сосредоточены рабочие механизмы, обеспечивающие набор и слив воды. Заливной клапан для унитаза выполняет функцию впуска воды в бачок. Через систему рычагов клапан регулирует подачу воды. В зависимости от конструкции унитаза можно подобрать клапаны различной модификации с подключением с боковой стороны или нижней части бачка. Также есть универсальные модели клапанов с подводом на 1/2". Такие клапаны можно подключать фактически к любому бачку.

Подбор заливного клапана

Многообразие поплавковых клапанов продиктовано множеством конфигураций бачков и сливных систем. Например, есть бачки с обратным и прямым сливом – их принцип действия кардинально отличается.

Типы фурнитуры бачка для унитаза

Запорная арматура для унитаза имеет разновидности по нескольким факторам:

Используемый материал для изготовления механизма клапана:

Так дорогие модификации запорной арматуры унитазного бачка, как правило, изготавливают из сплавов латуни или бронзы, т.к. эти материалы достаточно тверды и имеют низкую коррозионную способность, чтобы выдерживать химическую и механическую рабочую нагрузку. При этом конструкции бывают от простых раздельных узлов (заливной и сливной клапан) до сложной системы запорной арматуры для унитаза. Металлическую «начинку» бачка в виде рычажно-клапанного блока можно встретить только в дорогих моделях унитазов, выпускаемых коллекционно с определенной стилизацией. В остальных случаях бронзовые или латунные запорно-сливные клапаны для унитазов выполняются отдельно от заливного клапана, что значительно упрощает систему, делает ее универсальной в установке и дает возможность проводить ремонт или замену каждого узла в отдельности.

Заливной клапан из латуни

Запорная арматура для унитаза чаще всего изготавливается из полимеров, причем от качества пластмассы и точности изготовления деталей зависит цена узла, т.е. есть прямая зависимость, что чем дороже фурнитура бачка, тем она надежнее будет служить. Но, большое количество экспериментальных производств по обработке пластика привело к тому, что можно встретить дешевые модели с качественным изготовлением или наоборот, сертифицированная модель запорного клапана для унитаза подделана из некачественного пластика, что внешне определить проблематично, а проблемы проявляются постепенно в процессе эксплуатации.

Конструкционно запорная арматура может быть только двух конфигураций:

Раздельные заливные и сливные клапаны, когда каждый из них устанавливается отдельно, а их взаимосвязь осуществляется только посредством воды. Заливной клапан для унитаза представляет собой простой узел любой формы с поплавком, который через управляющую тягу и воздействует при подъеме уровня воды на сам клапан, закрывая его. Сливной клапан для унитаза также монтируется независимо и может быть различной конструкции с кнопкой-клавишей, педалями, тягами и пр. Конструктивно сливной клапан имеет большую сливную горловину с воздушным или механическим клапаном, а открытие его производится или через систему тяг или непосредственным воздействием (нажатие или подъем). Главное преимущество раздельной системы – это возможность ремонта или замены отдельного узла, что значительно упрощает и удешевляет ремонт бачка унитаза.

Сборные блоки с заливным и сливным клапаном в одном корпусе с прямой тяговой зависимостью между собой, что гарантирует безопасность использования бачка. С одной стороны система блока достаточно сложная для ремонта и иногда проблематична в регулировке, а с другой стороны – точная настройка такого блока проявляется безукоризненной работой. Поэтому подобные модели запорной арматуры для унитаза устанавливают на новые (современные) унитазы, при этом, к сожалению, на старотипные и некоторые новые бачки установить блок не удастся.

Сборные блоки с заливным и сливным клапаном

Фурнитура бачка унитаза также отличается по способу подключения водопровода:

Конструкции запорной арматуры для унитаза могут иметь верхнее, нижнее, правое, левое подключение, поэтому замена «внутренностей» должна осуществляться на аналогичные конструкции по способу подключения водопровода и общего монтажа, ведь сливная горловина с крепежом и штуцер подключения воды могут отличаться по диаметру.

Особенности выбора запорной арматуры для унитаза

Приобретая запорную арматуру для унитаза необходимо особое внимание обратить на целый ряд параметров:

Запорный клапан для унитаза должен иметь аналогичную модификацию, т.е. должна быть визуальная схожесть и принцип действия механизма.

Четкое и надежное срабатывание клапанов под собственным весом и свободное перемещение всех тяг и подвижных узлов, если обнаруживаются заедания или клапан плохо перекрывается при продувании через него воздуха, то в дальнейшем фурнитура из-за солевых отложений и засорений не обеспечит надежного удерживания воды в бачке с перекрытием ее подачи из магистрали.

Запорная арматурыа для бачка унитаза

Резиновые или силиконовые (эти лучше) уплотнители и прокладки должны быть достаточно эластичными на изгиб и придавливание, при этом не должно на них обнаруживаться даже мелких трещин или некачественной отливки формы. РТИ уделяется особое внимание, т.к. от них зависит отсутствие протечек воды в сборных узлах, а в комплекте запорной фурнитуре для унитаза попадаются откровенно некачественные «экземпляры». Поэтому при возникновении сомнения относительно качества штатных уплотнителей рекомендуется сразу приобрести и установить новые изделия.

Выбор запорной арматуры для бачка унитаза должен сопровождаться внимательным визуальным изучением всей конструкции на наличие «пороков»: некачественной отливки деталей, признаков трещин или неправильной формы отверстий, тяг, штоков, корпусов, креплений. Визуальное обнаружение любого из «пороков» может в дальнейшем привести к выходу из строя узла.

aquagroup.ru

видео-инструкция по монтажу своими руками, особенности автоматических, латунных, водоразборных изделий, для воды, скважины, бочки, водонагревателя, цена, фото

Сливные краны представляют собой запорную арматуру, которая позволяет осуществлять слив жидкости из различных емкостей. В ряде случаев они являются незаменимым устройством для работы тех или иных систем, к примеру, автоматический сливной кран для скважины сливает воду из трубопровода, что необходимо для эксплуатации водозаборной системы в зимнее время. Ниже мы подробней ознакомимся с особенностями этих устройств и областями их применения.

Кран для слива жидкости

Виды устройства

Итак, сливной или как его еще называют, водоразборный кран представляет собой устройство для слива воды. Этими кранами мы пользуемся ежедневно, так как они устанавливаются возле каждого сантехнического прибора, такого как ванная, умывальник, мойка и т.д. (См. также статью Как выбрать раковину: особенности.)

Другими словами – они монтируются в конце трубопровода. Правда, под сливным краном, как правило, понимают запорную арматуру, которая, как уже было сказано выше, позволяет осуществлять естественный слив жидкости из различных емкостей.

По типу устройства запорного механизма, эти устройства делятся не несколько видов:

Вентильные;
Шаровые;
Пробковые.

Во многом от типа запорной арматуры зависит область применения устройства. Поэтому ниже подробней ознакомимся с особенностями каждого вида механизма.

На фото — вентильный кран

Вентильные

Принцип работы данной запорной арматуры основан на том, что шток плотно прижимает эластичную прокладку к седлу с отверстием, в результате чего перекрывает проход для потока жидкости. При вращении маховика, червячный механизм приподнимает шток, в результате чего постепенно приоткрывается пароход.

К достоинствам такого устройства относятся следующие моменты:

Вентиль способен выдерживать высокое давление.
Позволяет не только открывать или перекрывать поток, но и регулировать напор.
Механизм является разборным, благодаря чему его можно ремонтировать.

Схема устройства вентильного запорного механизма

Наряду с достоинствами имеются и некоторые недостатки:

Эластичная прокладка относительно быстро приходит в негодность, в результате чего вентиль начинает «капать». Правда, заменить прокладку не сложно своими руками.
Чтобы полностью открыть вентиль, надо сделать несколько оборотов ручкой-маховиком.

По этим причинам вентили обычно применяют для водопроводов.

Совет!Чтобы продлить срок эксплуатации эластичной запорной прокладки, не стоит перетягивать вентиль при его закручивании.

Шаровый вентиль

Шаровые

В качестве запорного механизма данного устройства используется шар со сквозным отверстием. Когда шар повернут отверстием перпендикулярно изливу, проход закрыт. Герметичность конструкции обеспечивают два резиновых кольца.

Среди достоинств шаровой запорной арматуры можно выделить:

Надежность благодаря простоте конструкции;
Долговечность;
Хорошая герметичность и способность выдерживать высокое давление и температуру. Поэтому шаровый вентиль можно использовать для водонагревателя или других подобных приборов.
Для полного открытия или перекрытия прохода нужно повернуть рычаг лишь на 90 градусов, что очень удобно.
Невысокая цена, что также связано с простотой конструкции.
Возможность установки сервоприводов и других механизмов, обеспечивающих автоматическую работу запорной арматуры.

Сливной шаровый кран наряду с достоинствами имеет и некоторые недостатки:

Инструкция по эксплуатации допускает использование изделия только для полного перекрытия или открытия прохода, но не регулировки потока. В противном случае механизм быстро выходит из строя.
Если механизм поломается, его нельзя отремонтировать.

Благодаря таким качествам, эти изделия отлично подходят в качестве сливных. К примеру, можно использовать подобное устройство для бочки или другой емкости.

Пробковый вентиль

Пробковые

Зачастую для воды или другой жидкости применяют пробковые краны. Принцип работы данной запорной арматуры предельно простой – проход перекрывается конусной пробкой, положение которой меняется при помощи червячного штока.

Такие вентили также часто применяются для слива жидкостей из емкостей, а также в системах отопления. Правда, в последнее время они пользуются меньшей популярностью, чем раньше, так как на смену им пришла шаровая запорная арматура, которая более долговечная. (См. также статью Устройство смесителя для раковины: особенности.)

Сборочный чертеж сливного крана пробкового типа

Совет!Сливной вентиль можно самостоятельно врезать в любую бочку или канистру и тем самым сделать ее более удобной в эксплуатации.

Материалы кранов

Мы рассмотрели варианты устройства кранов, однако, помимо этого важным их различием являются материалы, из которого они выполнены. Чаще всего для них применяют:

Латунь	Является дорогим, но в то же время наилучшим материалом, так как на нем практически не оседает накипь.
Нержавейка	Более дешевый, но менее долговечный материал.
Пластик	Самый дешевый вариант. Изделия из пластика можно использовать для умывальников, расположенных на улице и других емкостей. При соблюдении правил по эксплуатации, они могут прослужить довольно долго.

Латунный сливной водоразборный кран размера 1 — 2 шарового типа

Вывод

Как мы выяснили, разные типы сливных кранов могут применяться для разных целей. Наиболее распространенной в последнее время является шаровая запорная арматура. Однако, если необходимо не только сливать жидкость, но и регулировать поток, лучше отдать предпочтение вентильным аналогам.

Из видео в этой статье можно ознакомиться с дополнительной некоторой информацией по данной теме.

gidroguru.com

сливной вентиль - это... Что такое сливной вентиль?

сливной вентиль

1) Coolers: emptying valve, withdrawal valve

2) Makarov: drain valve

Универсальный русско-английский словарь. Академик.ру. 2011.

сливной болт
сливной винт

Смотреть что такое "сливной вентиль" в других словарях:

Градуировка поромера — 2.1. Для определения объема чаши на ее фланец наносят тонкий слой солидола или другого жира, накрывают стеклянным листом и чашу с листом взвешивают с погрешностью до 5 г. Затем снимают лист, наливают в чашу воду до образования выпуклого мениска и … Словарь-справочник терминов нормативно-технической документации
ГОСТ 10181.3-81: Смеси бетонные. Методы определения пористости — Терминология ГОСТ 10181.3 81: Смеси бетонные. Методы определения пористости оригинал документа: 1. Градуировка объемомера 1.1. Градуировка объемомера заключается в установлении объема сосуда (постоянной объемомера). 1.2. Для этого в пустой… … Словарь-справочник терминов нормативно-технической документации
Правописание сложных прилагательных — Слитное написание 1. Пишутся слитно сложные имена прилагательные, образованные из сочетаний слов, по своему значению подчиненных одно другому или по способу согласования (железнодорожный, ср. железная дорога), или по способу управления… … Справочник по правописанию и стилистике
Правописание сложных прилагательных — Слитное написание 1. Пишутся слитно сложные имена прилагательные, образованные из сочетаний слов, по своему значению подчиненных одно другому или по способу согласования (железнодорожный, ср. железная дорога), или по способу управления… … Справочник по правописанию и стилистике
Загрузочный аппарат — (a. loader, loading device; н. Beladeeinrichtung, Belader, Chargierapparat; ф. appareil de chargement; и. cargadora, maquina cargadora) устройство для равномерного ввода сыпучего материала в напорный трубопровод, по к рому движется поток… … Геологическая энциклопедия
Р НП АВОК 3.2.1-2008: Квартирные тепловые пункты в многоквартирных жилых домах — Терминология Р НП АВОК 3.2.1 2008: Квартирные тепловые пункты в многоквартирных жилых домах: 5.6 Комплектация КТП приборами учета энергоресурсов 5.6.1 КТП, рассмотренные в 5.1 5.3, в базовом исполнении укомплектованы разъемами для установки… … Словарь-справочник терминов нормативно-технической документации
Описание — 3.2. Описание СИЗОД фильтрующие с принудительной подачей воздуха, используемые с масками, полумасками и четвертьмасками обычно состоят из следующих элементов: а) одного или нескольких фильтров, через который (которые) проходит весь воздух,… … Словарь-справочник терминов нормативно-технической документации
Описание функционирования КТП с приоритетным режимом ГВС — 5.2 Описание функционирования КТП с приоритетным режимом ГВС Технические характеристики приведены в приложении Б. 5.2.1 КТП в режиме отопления. Управление отопительным контуром квартиры Греющий теплоноситель Т11 от домового теплового пункта… … Словарь-справочник терминов нормативно-технической документации
ВАКУУМ-АППАРАТ — ВАКУУМ АППАРАТ, выпарительный или перегонный аппарат, из которого воздух выкачивается посредством вакуум насоса; т. о., выпаривание (или перегонка) происходит в разреженном или почти безвоздушном пространстве. Принцип выпаривания в безвоздушном… … Большая медицинская энциклопедия
смывной бачок — Рис. 1. Смывной бачок с боковой подводкой воды и боковым спускным механизмом. Рис. 1. Смывной бачок с боковой подводкой воды и боковым спускным механизмом: 1 корпус бачка; 2 поплавковый клапан; 3 спусковой рычаг; 4 рычаг поплавкового клапана; 5… … Энциклопедия «Жилище»
Закрытые водонагреватели — 22.106 Закрытые водонагреватели должны иметь встроенный термовыключатель, обеспечивающий отключение всех полюсов и работающий независимо от терморегулятора. Однако для приборов, предназначенных для подсоединения к стационарной проводке, провод… … Словарь-справочник терминов нормативно-технической документации

universal_ru_en.academic.ru

Принцип работы впускной арматуры с мембранным клапаном

Использовать мембранный клапан в запорной арматуре унитазов придумал явно не советский инженер. Технические решения советских инженеров всегда отличались простотой, что обеспечивало надежность работы системы, а в случае поломки - легкость устранения проблемы. И это касалось не только унитазов но и космических аппаратов, конструкцией которых до сих пор восхищаются американцы. В унитазах советского периода использовалась запорная арматура с штоковым поплавковым клапаном, основанным на принципе противодавления. Вода в бачки советских унитазов набиралась (да и сейчас набирается) шумно, иногда очень шумно: с воем, скрежетом и тарахтеньем, медленно и неравномерно, впрочем это еще не все недостатки старой арматуры. Но зато отремонтировать унитаз старого образца мог практически любой взрослый мужчина и даже моя теща любила покопаться в бачке, не дожидаясь советов специалистов.

Совсем другое дело впускная арматура с мембранным поплавковым клапаном, основанным на принципе попутного давления. Работает тихо, особенно брендовая, вода набирается быстро, перекрывается сразу. Но и у впускной арматуры с мембранным поплавковым клапаном есть недостатки, как впрочем и у всего в этом мире. Связаны они с тем, что для нормальной работы арматуры требуется более-менее постоянное давление в водопроводной сети не менее 0.05-0.1 МПа (0.5-1 атмосфера) и не более 1-2 МПа и чистая вода. Понятное дело, что соблюсти оба эти условия, особенно в сельской местности, да и вообще в частном секторе и на всяких там дачах, не всегда возможно. Кроме того, на надежность работы запорной арматуры с мембранным клапаном очень сильно влияет качество изготовления арматуры. Так что мембранную арматуру как и штоковую приходится чинить, а чаще просто менять, как использованный картридж, для такой арматуры новую прокладку из старой шины не сделаешь. Для тех, кто все-таки решил сначала покопаться в арматуре для очистки совести, попробую изложить устройство и принцип работы впускной арматуры с мембанным поплавковым клапаном. Не то, чтобы это так уж сложно, но на пальцах объяснить не получится.

Унитаз с мембранной арматурой есть чуть ли не в каждой второй квартире, а вот толковых описаний и иллюстраций устройства арматуры с мембранным клапаном в сети практически нет. Наиболее информативными являются следующие схемы, характеризующие только 2 вида впускной арматуры производства Словении:

Устройство впускной арматуры унитаза с мембранным клапаном производства Словении

Но разобраться в таких чертежах человеку без технического образования не всегда просто. Возможно, обладатели унитазов Jika, в которых чаще всего стоит подобная запорная арматура, разберутся в этих чертежах, а всем остальным представляю следующую, более наглядную, на мой взгляд, модель работы мембранного клапана. Но для начала давайте посмотрим на мембрану, что она из себя представляет, после этого понять, о чем идет речь, будет намного проще:

Положение 1. Клапан открыт, вода набирается в бачок.

прохождение воды через мембранный клапан, мембрана не показана

Мембрана под давлением воды отодвигается и не мешает воде набираться (не мешает настолько, что даже на рисунке не показана, пока). Вода под напором из водопроводной сети вливается в отверстие (1) и заполняет предварительную камеру. Для попадания воды в бачок унитаза в камере есть отверстие (2), именно туда и течет вода. Пока все очень похоже на обычный штоковый клапан, но у нас клапан мембранный, а это значит, что в нем есть мембрана (3), надетая на поршень (4):

работа мембранного клапана, когда поплавок опущен

В мембране есть отверстие (5) диаметром около 1 мм. Через это отверстие часть воды попадает в наполнитнельную камеру между мембраной (3) и поршнем (4). На рисунке наполнительная камера не показана, но ее можно увидеть, если снять мембрану с поршня. Пока поплавок опущен, отверстие (6) диаметром около 0.5 мм в поршне (4) открыто, через него еще некоторое количество воды стекает в бачок. Таким образом давление воды в предварительной камере, в наполнительной камере и за наполнительной камерой приблизительно одинаковое и в этом основное отличие мембранного клапана от простого штокового клапана.

Положение 2. Вода, набираясь в бачок, поднимает поплавок.

перекрывание воды мембраной при поднимании поплавка

Поплавок, поднимаясь, толкает шток с резиновым уплотнителем к отверстию, отверстие перекрывается. Шток прижимает поршень с мембраной к большому седлу, таким образом наполнительная камера становится герметичной, и к малому седлу, для наглядности показанному оранжевым цветом. Давление воды в наполнительной камере плюс давление от поплавка плотно прижимают мембрану к седлам, набор воды прекращается. Как поплавок, поднимаясь, толкает шток, изображать не стал, думаю, и так понятно, да и всегда можно посмотреть, сняв крышку бачка.

Положение 3. Спуск воды.

При спуске воды в чашу поплавок опускается и перестает давить на шток. Шток открывает отверстие в поршне, давление в наполнительной камере падает. Вода под давлением водопроводной сети отталкивает мембрану и поршень и начинает наполнять бачок. Наступает положение 1.

Теоретически, если вода не набирается в бачок, значит засорилось отверстие (6) или отверстия (1) или (2), но так как площадь отверстий (1) и (2) намного больше площади отверстия (6), то засорение отверстий менее вероятно. Если вода не перекрывается, значит засорилось отверстие (5) или испортилась мембрана (3) или резиновое уплотнение штока. Все это можно промыть и прочистить, а вот если давление в водопроводной сети ниже регламентируемого или меняется втечение суток, то клапан может не срабатывать.

При очень низком давлении, вода вообще не будет набираться в бачок. При давлении 0.2-0.3 атмосферы например, при подаче воды из подвесного бака, подвешенного на высоте 2-3 метра, вода не будет проходить в наполнительную камеру и потому при подьеме поплавка давления от поплавка будет недостаточно, чтобы перекрыть воду. В этом случае можно попробовать рассверлить отверстия (5) и (6). Чем больше диаметр этих отверстий, тем меньше нужно давление, чтобы проталкивать воду внутрь наполнительной камеры. А если давление в водопроводе в течение суток меняется, а такое часто бывает в домах, где необходимое давление воды поддерживается насосами, а насосы на ночь отключают, то тут ничего не поможет, придется менять мембранную арматуру на простую штоковую.

Вот в принципе и все. Вот только конструкции у мембранных клапанов могут быть разные, так, например в арматуре, показанной на верхних схемах, наполнительная камера имеет крышку с уплотнительной резиновой прокладкой и от того, насколько герметично прикручена крышка, зависит работа клапана. Если крышка прикручена не до конца и нет должной герметизации, то через клапан может постоянно сочиться вода.

unitazv.ru

разнообразие, принцип работы, инструкция по ремонту неисправностей

Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее устройство клапана сливного бачка. Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.

Типы сливных устройств

Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:

Сливное устройство

Вытяжные,
Нажимные.

Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.

Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:

Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство клапана сливного бачка унитаза с двумя кнопками.

Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному. Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.

Типы клапанов с поплавком

Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

Сливной клапан

Кройдон-клапан;
Клапан с поршнем;
Клапан с мембраной.

Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

Современные клапаны с мембраной

Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.

Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.

Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.

Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.

Механизм работы впускного клапана

Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

Механизм работы сливного устройства

Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

Спуск воды в унитазе

Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

Проблемы в механизме и их устранение

Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.

В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.

Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.

Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.

Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза, а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.

aqua-sovet.ru
