Соединение унитаза с канализационной трубой - подсоединяем гофру к фановой трубе. Соединение унитаза с чугунной трубой

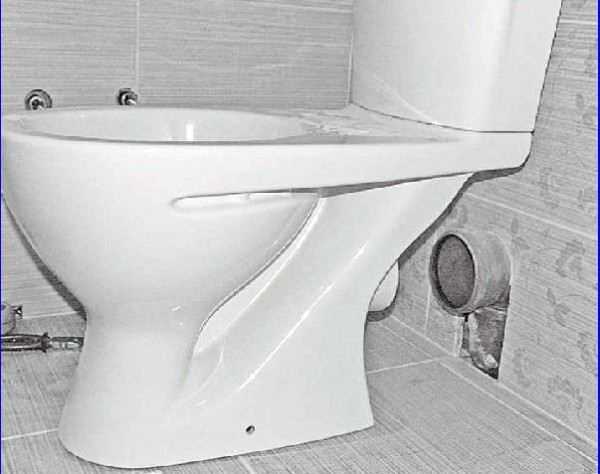

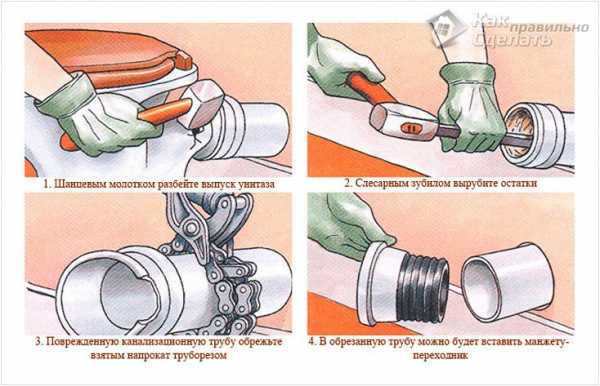

Установка унитаза в чугунную канализацию

Если бы сантехника работала исправно, не выходя из строя, то жизнь была бы намного проще. Но как быть при внезапной поломке, каким образом осуществить установку унитаза в чугунную канализацию? Вызвать мастера проще всего, но при желании и наличии инструментов выполнить эту работу можно и самостоятельно. Ничего особо сложного в этом нет. А чтобы помочь вам в этом, в этой статье мы рассмотрим порядок выполнения таких работ.

к содержанию ↑

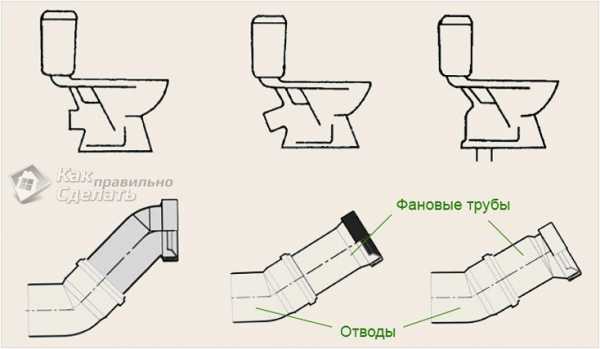

Варианты подключения

Существует 3 разновидности вывода сливных труб:

Горизонтальный.
Косой.
Вертикальный.

Говорить о том, какой из этих вариантов лучше или хуже, было бы несколько некорректно. Многое зависит от того, когда построено здание. Раньше самым распространенным был косой слив, а в настоящее время становятся популярными модификации с горизонтальным сливом.

Важно! Правильный выбор вида унитаза, в точном соответствии со способом вывода стоков — это главное в покупке. Если это не учесть, то придется или вернуться в магазин, или на ходу изобретать способ соединения унитаза с канализацией.

к содержанию ↑

Способы подключения

Различают 3 разновидности подсоединения унитаза к канализации:

Фановые трубы.
Манжета-эксцентрик.
Гофрированная труба.

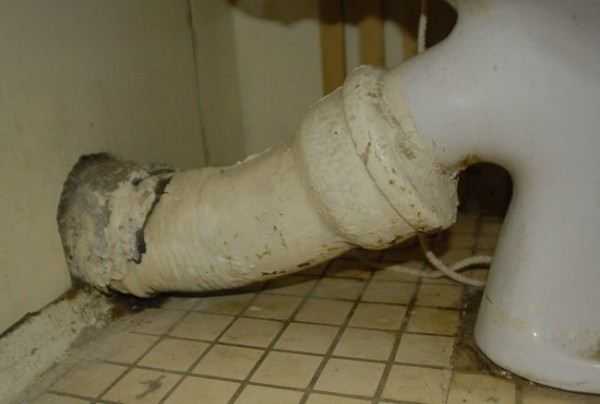

Для старых чугунных труб оптимальным вариантом считается использование манжеты из резины. Чтобы подключение было максимально плотным, используют герметик.

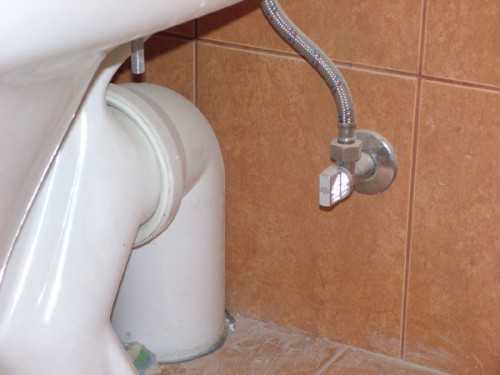

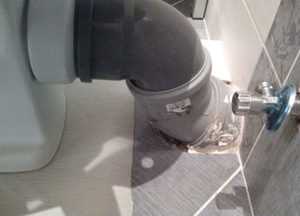

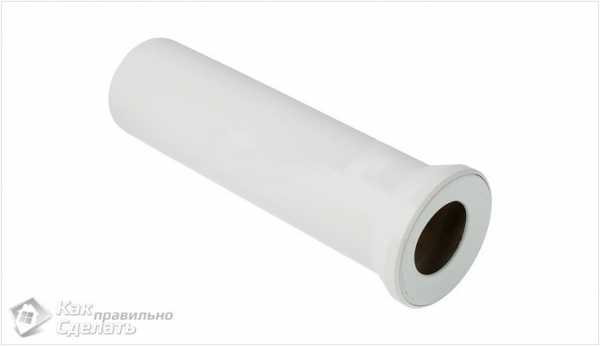

Фановые трубы делают соединение красивым. Применение фарфоровых и фаянсовых деталей создает эффект единой конструкции.

Важно! Единственным минусом применения фановой трубы является необходимость в точной подгонке параметров сливной трубы и унитазного выпуска, поскольку здесь нельзя ничего ни подрезать, ни подогнуть.

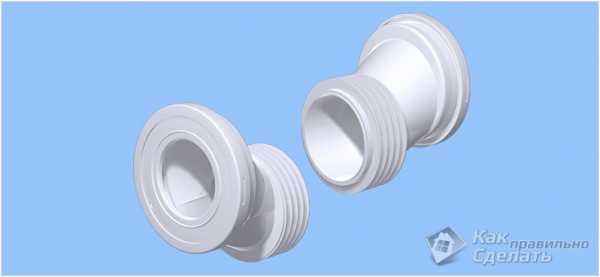

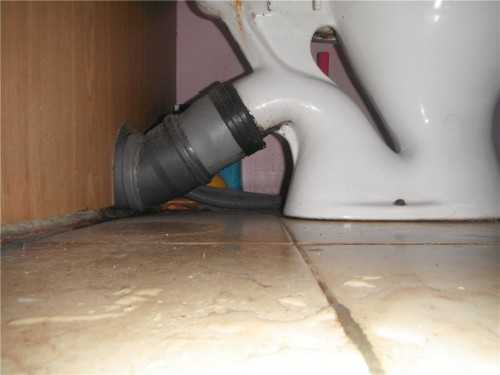

Для изготовления манжет-эксцентриков применяют полимерные материалы. Это 2 трубы различной длины со смещенными друг относительно друга осями. Главное преимущество крепления на эксцентрик — это универсальность. С их помощью можно без труда подключить унитазы различных видов.

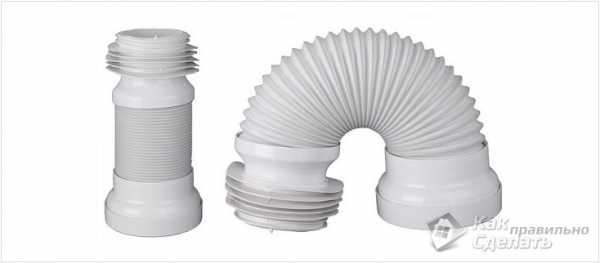

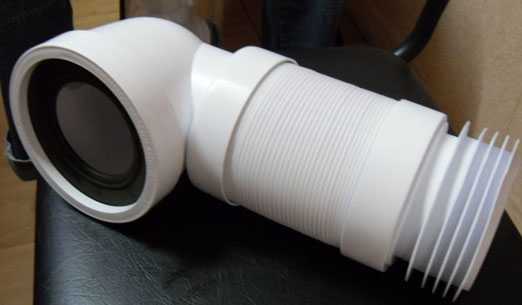

Преимущество гофрированной трубы в том, что она может растягиваться и изгибаться. Это существенно упрощает монтаж. Единственное, о чем нужно позаботиться — о правильном выборе угла наклона трубы и ее хорошем качестве.

к содержанию ↑

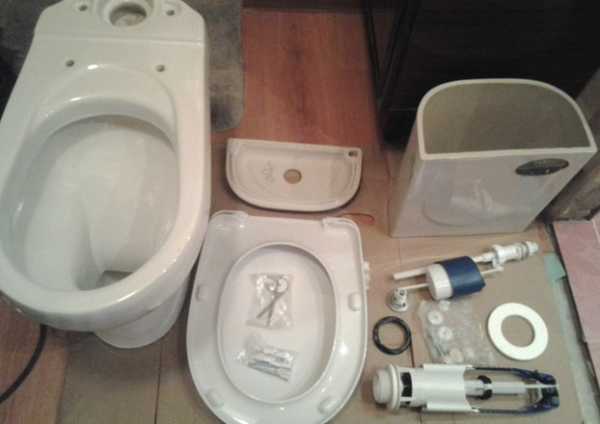

Подключение унитаза к канализации своими руками: инструменты для работы

Чтобы подсоединить унитаз к канализационному стоку, понадобятся такие инструменты:

Гаечные ключи различного размера.
Перфоратор или дрель.
Молоток.
Отвертка.
Нож канцелярский.
Рулетка.
Ножовка по металлу.
Разводной ключ.
Гипсовая шпаклевка, цемент.
Герметик.
Наждачная бумага.

к содержанию ↑

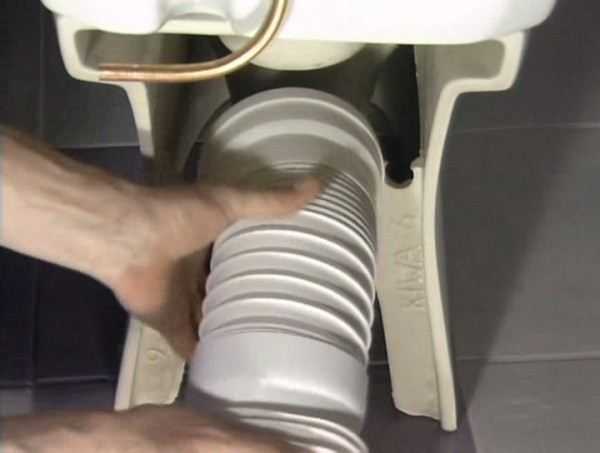

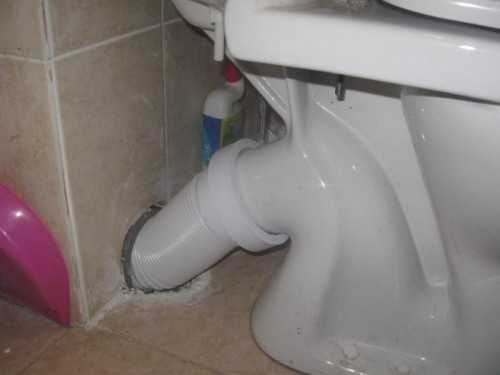

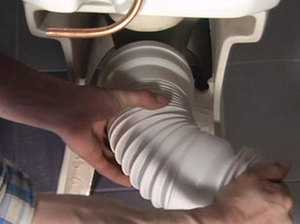

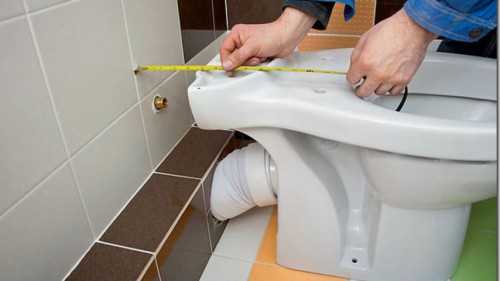

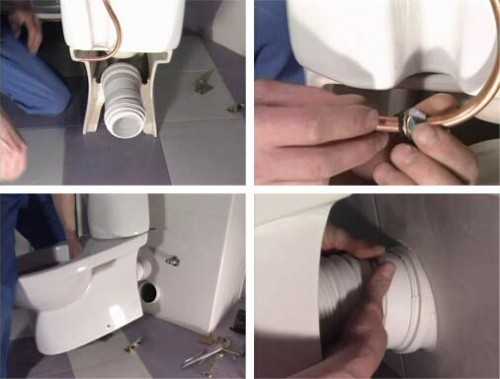

Применение гофрированной трубы

Этот универсальный способ применяют, когда другие методы подключения оказываются неэффективными:

Отключите водоподачу.

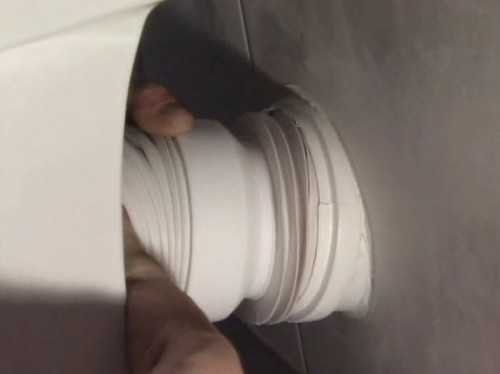

Вставьте один конец гофрированной трубы в канализационный слив.
Для герметизации используйте любой герметик, лучше — силиконовый.
Второй конец трубы наденьте на выходное отверстие унитаза, также воспользовавшись герметизирующими материалами.
Теперь возобновите подачу воды, дождитесь, пока наберется полный бачок, и спустите воду. Это — своеобразное тестирование собранной конструкции на отсутствие протечек.
Прикрутите унитаз к полу дюбелями и шурупами.

Важно! Чтобы упростить работу и точно высверлить отверстия, отметьте места для отверстий на полу маркером.

После того, как унитаз закреплен, проверьте его на устойчивость.

Важно! Не забудьте о том, что силиконовому герметику нужно некоторое время, чтобы набрать необходимую прочность.

Теперь рассмотрим несколько вариантов установки унитаза без гофры.

к содержанию ↑

Монтаж сантехники с вертикальным выпуском

Такой тип сантехники чаще всего встречается в новых домах. Модель оснащена сифоном и вертикально ориентированным выпускным патрубком:

Сначала разметьте место выпуска стоков.
Воспользовавшись специальными фиксаторами, закрепите винтовой фланец.
Вставьте по центру фланца канализационную трубу, а сверху наденьте унитаз.
Поворачивайте его таким образом, чтобы он был прочно зафиксирован.

Важно! Основное преимущество такой конструкции — эстетичность и элегантность. Канализационная разводка не видна, это создает впечатление свободного, ничем не загроможденного пространства.

Минус вертикального выпуска — в низкой ремонтопригодности. Если потребуется ремонт, нужно демонтировать пол, под которым и находится разводка сантехники.

к содержанию ↑

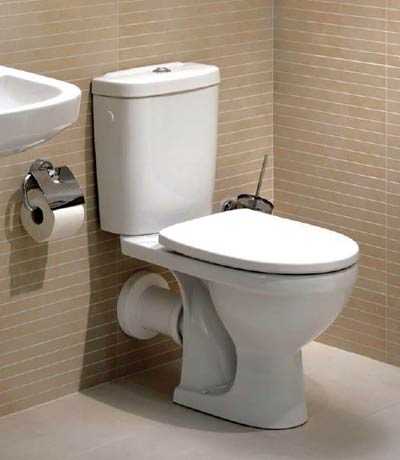

Установка унитаза с горизонтальным выпуском

В этом случае выпуск стока производится в горизонтальном направлении, “к стене”. При монтаже сантехники с горизонтальным выпуском применяют уплотнительные манжеты. Вначале производят крепление сантехники к полу, а затем производится подсоединение к канализации.

Важно! Плюсом такого варианта монтажа унитаза к канализации является простота и возможность выполнить все монтажные работы самостоятельно. Минус — ограниченная область применения, наличие только вертикального стояка.

к содержанию ↑

Подключение унитаза с косым выпуском к канализации

Правильный монтаж сантехники с косым выпуском имеет определенные особенности:

Подготовьте смесь сурика и олифы. Смажьте этим составом патрубок унитаза.
Намотайте поверх патрубка смоляной уплотнитель, оставив при этом край патрубка свободным и смазанным суриком.
Зафиксируйте отверстие унитаза в трубе канализации.
Смонтируйте унитаз.

Важно! Описанный способ считается удобным и надежным. При установке унитаза с косым выпуском к чугунной канализации иногда бывает, что отверстие слишком большое, и резиновой манжеты, чтобы его закрыть, явно недостаточно. В этом случае воспользуйтесь для уплотнения цементным раствором. Не забывайте при этом следить, чтобы строительный раствор не попал в стояк.

Иногда получается использовать для уплотнения резиновую манжету. В этом случае тщательно очистите поверхности и не жалейте герметика.

к содержанию ↑

Видеоматериал

Не бойтесь выполнять монтажные работы самостоятельно. Практика показывает, что ничего особо сложного в них нет, а экономия денег получается довольно весомая.

Поделиться в соц. сетях:

serviceyard.net

Как соединить унитаз с косым выпуском с канализационной чугунной трубой?

Соединяют при помощи различных вариантов.

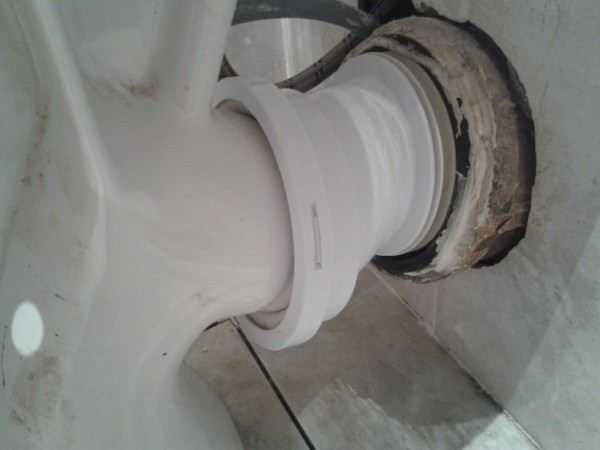

Это может быть вот такая манжета.

Вот таской эксцентрик.

Или соединение через трубу сотку с раструбом, через трубу сотку без раструба.

Если унитаз надо увести чуть в сторону, то возможно соединение через гофру.

Очень много индивидуальностей.

Чугунную трубу (угол выхода) не возможно развернуть, подгонка унитаза идёт через неё.

Учитывается не только угол захода, но и высота унитаза.

Что касается как, то см. варианты выше, если манжета, то лично я делаю так (есть и иные варианты).

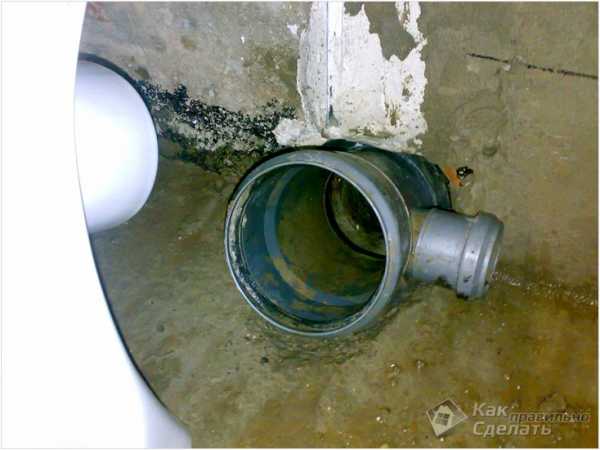

Очищаю канализационную трубу (тройник), вставляю манжету (в начале всё на сухую, без силикона).

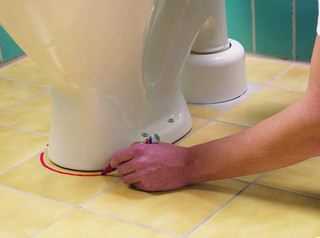

Устанавливаю унитаз, обвожу контур.

Через отверстия разметка в пол.

Если кафель на полу лежит идеально, контур можно не обводить, если работаю у любителя всё делать самостоятельно (то есть не качественно), то в дополнение к крепежу использую силикон (для этого и обводится контур).

Отверстия в полу.

Вынимаю манжету, по диаметру трубы (внутреннему) наношу силикон, манжету на место.

Если это компакт, собираю и устанавливаю бачок.

По диаметру манжеты опять силикон, если надо по отмеченному контуру на полу, силикон.

Установка, затягиваю крепление.

Открываю воду, испытываю на протечки.

Регулировка уровня воды.

Крышка бачка на своё место.

Сиденье на место дисклокации.

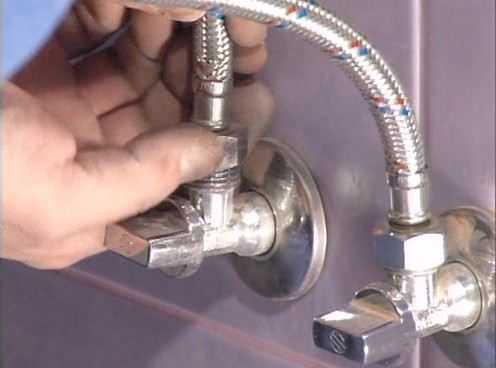

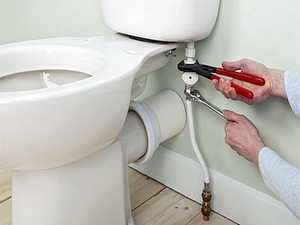

Подводка воды, все эти расчёты производятся заранее, слив может подключаться слева, справа, нижняя подводка.

Длина шланга, кран на унитаз, всё делается заранее, до монтажа.

www.remotvet.ru

Все просто - Соединение унитаза с канализационной трубой || STROIM-GRAMOTNO.RU | Строительный портал - "Строим Грамотно" |

Способы подключения
санитарного узла
элементы
Поэтапная проведения работ

Бесспорным является факт, что санитарных норм жилом помещении только при качественного функционирования узла в комнате. Гигиенические будут соблюдены качественном выводе вод из в канализационную Избежать возникновения засоров канализации скопления неприятных можно только правильном и соединении унитаза канализационной трубой или чугунной).

замене унитаза дома вполне проделать работу унитаза с трубой собственными какой бы не казалась

Способы подключения

конструкции унитаза

сегодняшнем широком сантехнического оборудования торговой сети подобрать качественный в комплекте соединительными элементами, нетрудно установить подключить к

В продаже имеются модели оборудования с вертикальным и выпуском трубы. отличаются тем, сливная труба может быть соответственно параллельно перпендикулярно полу под углом. соединение унитаза канализации будет по-разному.

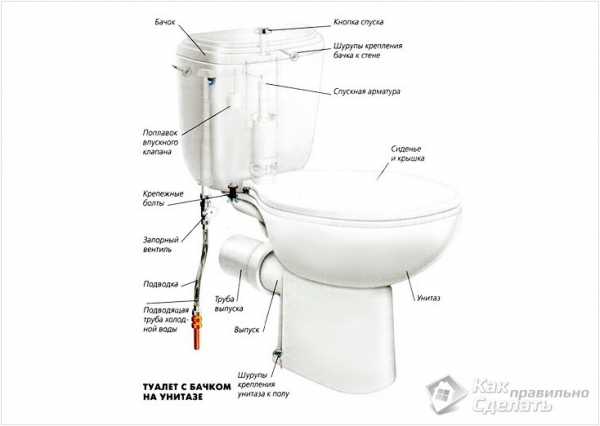

Устройство санитарного

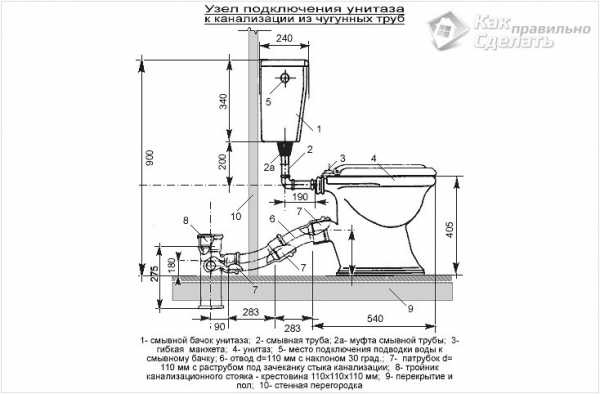

Узел подключения

узел состоит

чаши унитаза,
для установки бачка,
сифона
отверстия сифона,
унитаза (керамического от его
отводной трубы

В этот входят соединительное канализационный стояк элементы соединения.

установки узла на характере стоков в трубу. Учитывая оборудования с стандартов устройства систем западных китайских производителей, выбор падает горизонтальный и выпуск. Отечественные все чаще прибегать к же схемам санузла наряду имеющимся до пор косым присоединения к общему стояку, приводит к при ремонте унитаза искать встречающуюся устаревшую санузла и элементов.

Соединительные

Фановая труба

выбора качественной унитаза следует внимание на соединительных элементов, помощью которых или иной (ответвление от будет герметично надежно соединен канализационной трубой стояком.

К стандартным элементам относятся:

гофрированные манжеты.
эксцентрические манжеты.
пластиковые, патрубки переходники.
Фановые

Гофра

Понадобятся дополнительные материалы осуществления монтажных

уплотнительные резиновые
сантехническая силиконовая
герметик.

Этих материалов вполне для качественной современной сантехники.

гофры, можно что эти очень удобны силу их под любым в нужном Изгиб манжета любое расположение или стояка, также самого Некоторые ограничения, все же данном случае по сравнению другими способами не так будут препятствовать хозяина, самостоятельно установку санузла.

Эксцентрики как соединений менее по сравнению гофрами. Тем менее, они позволяют некоторое сантехнического устройства его подключении общей системе отвода стоков.

патрубок один самых простых, и недорогостоящих соединения, который в случае близости унитаза канализационной трубе водоотводному стояку.

Такие фасонные элементы как трубы изготавливаются полуфарфора, фарфора фаянса. Этот твердый материал усложняет процесс санузла. Поэтому подсоединения дорогостоящих отводов лучше профессиональному сантехнику.

успешного выбора торговой сети под индивидуальный санузла и элементов можно к монтажу оборудования.

Поэтапная проведения работ

операция не и сложна, вызывает некоторое которое можно как неприятный если знать тонкости процесса.

что необходимо до начала перекрыть воду жилище. Далее поэтапную инструкцию.

старого унитаза

первый. Заменить унитаз новой значительно проще, изначально присоединить в новом или квартире. при замене модели унитаза присмотреться к крепления к сети (в от типа трубы унитаза) приобрести однотипный который не подгонки или, еще хуже, канализационной разводки.

второй. Если вашем доме, некоторое время установки унитаза, полы (поднимался уровень, укладывалась плитка, кафель), при подсоединении к трубе использовать гофрированные эксцентриковые манжеты.

Обратите внимание!стоит осуществить соединение всех (примерку).

Соединяем

Этап третий. в вашем чугунные трубы, могут возникнуть герметичности соединения, можно решить помощью герметика. наносят в стыка лишь подсоединения унитаза канализационной трубе. трубы вполне герметично соединить унитазом с эксцентриковых манжет, вращении которых резиновые уплотнители удачно обеспечить соединение.

Этап Если вы достигли нужного герметичности, то гарантию этого обеспечит гофрированная которая легко гнется и Важно знать,

крепить унитаз полу не до его к трубе помощью гофры, как может его перемещение 10-15 см ту или сторону;
гофры отличаться по (гибкости и Лучше использовать гофру с покрытием.

Крепление к полу

Этап пятыйКрепление унитаза полу. Различают способа:

с эпоксидного клея;

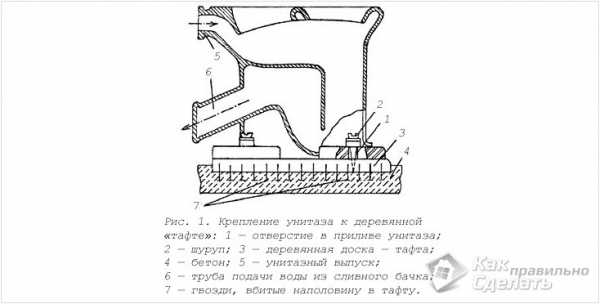

тафте (лакированной из ясеня дуба), прикрепленной полу;
с шурупов к полу или плитке.

Обратите

Во время этих работ обмотать канализационную полиэтиленовым пакетом устранения неприятных поступающих из

Эпоксидный клей смолу) применяют обезжиренной и от пыли пола, нанося в 4-5 Гладкую поверхность следует довести шероховатости с корундового камня лучшего сцепления унитазом. Закрепленный оставляют в на 12 до полного материалов.

Для сцепления с в тафту анкера (или Для этого полу создаются заполненные цементом, которые устанавливается с гвоздями

Обратите внимание!унитаз следует осторожно по его хрупкости. анкера для применяются со резиновыми прокладками.

после осуществления должен стоять В противном его демонтируют исправляют поверхность цемента.

На половой унитаз закрепляют помощью дрели сверл с наконечниками. В отверстия вбивают называемые новоселы. шурупы на прокладывают капроновые

Подключение сливного

Этап шестой. сливного бачка. знать, что слива воды силиконом для Унитаз со бачком соединяют Вода к подводиться с гибкого шланга накидными гайками концах. Уровень в бачке быть ниже механизма слива 1 см.

слив бачка вашу работу установке унитаза подсоединения его канализационной трубе.

Ниже представлена видео-инструкция по унитаза и подключению к

Интересные записи

stroim-gramotno.ru

Установка канализационной трубы для унитаза: схемы, материалы, последовательность работ

Не важно, где жить, в загородном доме или в квартире, но канализационная система должна быть обустроена по всем правилам, в противном случае есть риск столкнуться с неприятными ситуациями. Пристальное внимание следует обратить на то, как установлена канализационная труба унитаза, ведь от качества монтажа зависит эффективность и долговечность её функционирования.

Унитаз – довольно крупный, дорогостоящий, важный элемент канализационной системе. По сети, это место, где проводят какое-то время все жители дома. На рынке представлен широкий ассортимент изделий разных выпусков. Именно от модели зависит, каким будет соединение унитаза с канализационной трубой.

Сама же канализационная труба может быть пластиковой или чугунной. Технология подключения в обоих случаях принципиально различаться не будет, однако, на некоторые особенности всё же стоит обратить внимание. Так, например, если труба из чугуна, который к тому же совсем не новый, а местами изъеден коррозией, необходимо позаботиться о тщательной герметизации, чтобы не столкнуться с протеканиями в процессе эксплуатации.

Основные схемы подключения трубы

Схема подключения унитаза к канализационной трубе зависит от того, какая сантехнического прибора. Все изделия отличаются положением выпуска.

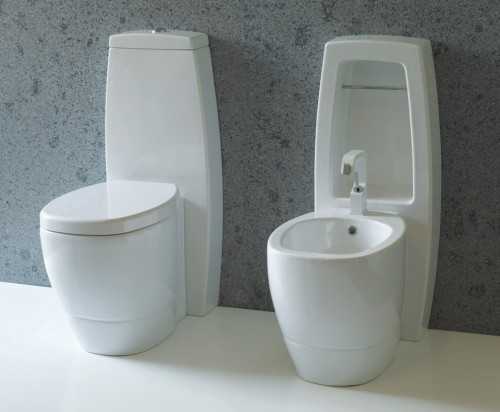

Унитаз и биде

Самыми распространёнными схемами, которые используются сегодня, являются следующие:

подключение непосредственно в стену, применяется при установке унитазов с горизонтальным выпуском;
монтаж под углом, когда слив может выходить как в пол, так и в стену, реализуется в процессе установки сантехнического прибора с косым выпуском;
подключение вертикально подходит для установки унитазов с вертикальным выпуском.

Обратите внимание! Каждая из схем соединения канализационной трубы и унитаза отличается своими преимуществами и недостатками. Их необходимо учитывать при выборе сантехнического прибора для своего туалета.

Установка канализационной трубы для унитаза является довольно хлопотным делом, однако, сделать её можно своими руками. Первым делом нужно определиться с моделью унитаза. Выбор будет зависеть от личных предпочтений владельца, от его финансовых возможностей, а также от канализационной системы дома и от разводки санузла.

Подключение-слива

Перпендикулярно полу

Присоединение унитаза к канализационной трубе этим способом пользовалось огромной популярностью в середине прошлого века. На сегодняшний день сантехнические приборы с вертикальным выпуском выпускаются в очень ограниченных количествах, так как недостатков больше, чем преимуществ.

Основным плюсом такой конструкции является то, что унитаз можно установить очень близко к стене, что особенно актуально для маленького санузла. Ещё одним преимуществом соединения, когда канализационная труба располагается вертикально, является то, что это довольно аккуратно и привлекательно выглядит внешне. Нет лишних торцов, труб, переходных деталей.

Установка трубы перпендикулярно полу

Подсоединения унитаза к канализационной трубе осуществляется в несколько этапов:

на место, где должен будет стоять унитаз, устанавливаем винтовой фланец с фиксатором;
посередине фланца устанавливается канализационная труба;
теперь монтируется сантехнический прибор, закручивается;
последним нужно зафиксировать патрубок.

Если говорить о недостатках такой схемы, то нельзя не обратиться внимания на то, что разводка находится под полом, соответственно, доступа к трубам нет. В случае возникновения аварийной ситуации будет очень непросто проводить ремонтные работы. Придётся срывать и устанавливать обратно пол, а это не только лишняя трата финансов и усилий, но ещё и ущерб эстетики помещения.

Параллельно полу

Установка трубы параллельно полу

Данная схема реализуется в случае установки унитаза с горизонтальным выпуском. Сливная труба будет располагаться параллельно полу, и выходить ссади, впираясь в стену. Чтобы качественно выполнить канализационную систему, необходимо подготовить уплотнительные манжеты, обеспечивающие герметическое соединение между стеной и сантехническим прибором.

Подсоединение унитаза к канализационной трубе этим способом начинается с того, что сантехнический прибор необходимо прикрепить дюбелями к полу. После этого можно выполнять работы по соединению канализационной трубы с унитазом.

Обратите внимание! Монтажные работы следует проводить очень аккуратно, ведь даже при незначительном механическом воздействии могут возникнуть повреждения.

Эта схема популярна из-за простоты монтажа, но подсоединить трубу к сантехническому прибору можно только, если в доме вертикальный стояк.

Под углом

Установка трубы под углом к полу

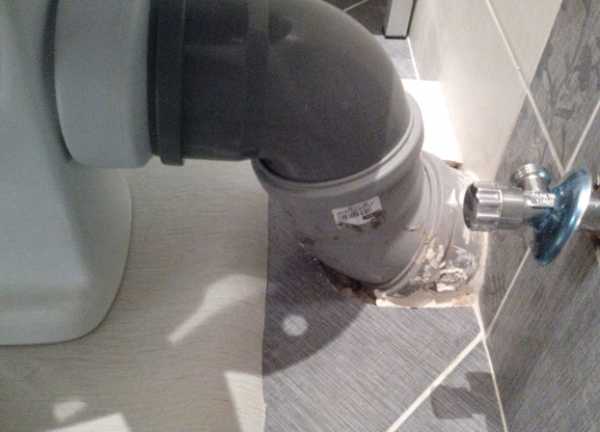

Если нужно решить, как соединить унитаз с канализационной трубой, многие владельцы выбирают схему подключения под углом. Она применяется, если в сантехническом приборе реализован косой выпуск. Единственным недостатком такого типа является то, что от унитаза до стены должно быть какое-то расстояние, необходимое для правильности выполнения монтажных работ, однако, это изрядно может испортить эстетику помещения.

Основным преимуществом такого варианта является то, что канализационная труба засоряется крайне редко, ведь весь мусор уходит в канализацию гораздо быстрее, чем, если использована горизонтальная схема соединения.

Монтаж трубы канализации

Монтажные работы выполняются в несколько этапов, на каждом из которых необходимо придерживаться рекомендаций профессионалов, чтобы не столкнуться с неприятностями в процессе эксплуатации.

выпуск унитаза нужно смазать раствором, в состав которого входит олифы и сурика;
сверху наматывается просмоленная прядь с выпущенным концом;
прядь смазывается суриком;
косой выпуск сантехнического прибора фиксируется в отверстии канализационной трубы.

Обратите внимание! При выполнении подключения к канализационной системе с чугунным стояком, необходимо тщательно проверить качество выполнения герметизации.

Использование гофрированной трубы

Гофро труба

Соединение унитаза с канализационной трубой гофрой является наиболее распространённым методом, который применяется при монтаже канализационной системы санитарного узла. Отличие гофрированной трубы от других вариантов соединения – ошибки заметны не так отчётливо и менее выразительно сказываются на качестве функционирования канализации.

Обратите внимание! Использование гофрированной трубы оправдано, если унитаз выше канализационной трубы и его выпуск не может соединиться со стояком при помощи других способов.

Чтобы выполнить подключение, необходимо подготовить следующие инструменты и материалы:

гофрированная труба;
манжеты для герметизации, один для сантехнического прибора, второй для раструба канализационной трубы;
силиконовый герметический уплотнитель.

Гофротруба для унитаза

Один конец гофрированной трубы необходимо смазать герметиком, установить в раструб трубы и зафиксировать при помощи манжета. Второй конец подсоединяется к унитазу.

Обратите внимание! Чтобы проверить, насколько качественна герметизация, необходимо влить в унитаз немного воды после истечения времени высыхания герметизирующего состава.

Если всё сделано правильно, при проверке не будет ничего протекать. Только теперь можно приступать к установке ножки чаши. Для выполнения этой работы понадобится цементный раствор или специальные дюбеля.

Использование фасонных изделий

Прибегать к применению фасонных изделий при подключении унитаза в канализационной трубе может выполнить своими руками мастер, имеющий определённый опыт. Этот вид подключения предусматривает использование таких материалов:

унитаз;
фасонная труба;
герметизирующий состав.

Обратите внимание! Диаметр канализационной трубы для унитаза должен подбираться в зависимости от диаметра и конструкции выпуска.

Трубы канализационные под унитаз желательно использовать пластиковые. С ними возникнет гораздо меньше проблем при монтаже и в процессе эксплуатации, а своими техническими характеристиками они мало поступаются чугунным.

Установку канализационной трубы для унитаза можно выполнить своими руками. Существует несколько схем подключения, выбор какой-то из них будет зависеть от того, кокой выпуск реализован в модели унитаза. Часто отдают предпочтение гофрированным трубам, так как они не требуют такой точности, как фасонные или обычные. Чтобы канализация в туалете функционировала качественно и долго, необходимо придерживаться рекомендаций профессионалов и старательно выполнять все монтажные работы.

Вас могут заинтересовать:

prokommunikacii.ru

Подключение унитаза к канализации: чугунной, -инструкция как правильно подключить, подсоединить своими руками, подсоединение с косым выпуском, схема, фото и цена

Подключение унитаза к канализации: как достичь максимальной надежности и герметичности соединения

После окончания работы по конструированию системы удаления сточных вод из квартиры или загородного коттеджа, необходимо установить и подсоединить различные сантехнические приборы. Для этого некоторые пользуются услугами специалистов. Но можно все сделать и самостоятельно, сэкономив, тем самым деньги. Вопрос о том, как осуществить подключение унитаза к канализации своими руками, и будет темой сегодняшней статьи.

Установка унитаза – ответственный процесс

Соединительные элементы

Чтобы осуществить подсоединение унитаза к канализации, необходимо использовать:

пластиковые отводы;
гофрированные манжеты;
фановые трубы.

Наиболее эстетичен последний вариант, но в случае применения такого типа соединений нужно соблюдать следующие требования:

фановую трубу нельзя подрезать;
изменить геометрическую форму соединительного элемента невозможно.

Чаще всего используются два других способа. Перед тем как подключить унитаз к канализации, следует решить какой длины и конфигурации будет стыковочный элемент.

Пластиковые эксцентрики можно поворачивать вдоль собственной оси, лишь незначительно компенсируя отклонения между выпуском сантехнического устройства и трубой канализации. Что касается гофрированной трубы, то ее можно вытягивать, поворачивать и изгибать в любой плоскости.

Фото патрубков, применяемых для закрепления унитаза

Совет! Соединение с помощью гофрированной трубы помогает в случае, когда вы не знаете, как подсоединить унитаз к канализации, расположенной на значительном удалении либо в труднодоступном месте. Кроме того, так можно состыковать различные по диаметру отверстия.

Сборка унитаза

Монтаж сливного бачка

Для соединения чаши и бачка для воды используется два специальных болта и резиновая прокладка, которая надевается на трубу сливного устройства.

Работа производится в следующем порядке:

На болты нанизываются шайбы и резиновые уплотнители, после чего они вставляются в отверстия на дне бачка.
Емкость для воды устанавливается на место. Тщательно следите, чтобы ее сливное отверстие находилось четко над таким же отверстием в чаше.
Для закрепления конструкции служат пластиковые гайки с небольшими ушками. Затягивать их нужно руками, без применения специальных ключей.

Аккуратно прикрепите сливной бачок

Подключение водопровода

Этот этап следует производить после закрепления изделия на полу и присоединения его к канализации. Лучше всего приобрести гибкий шланг, оборудованный с обоих торцов гайками. Чтобы добиться герметичности, целесообразно использовать резиновые прокладки либо специальную пластиковую ленту (узнайте здесь, как закрыть канализационные трубы в туалете ).

Водопроводная труба должна быть оснащена дополнительным краном. Это позволяет в случае необходимости перекрывать поступление воды, не нарушая обычного порядка функционирования других сантехнических приборов.

Для подключения унитаза к водопроводу используется шланг

Процесс подключения

С использованием гофры

Инструкция по монтажу унитаза содержит несколько несложных пунктов:

Один торец гофрированной трубы вставляется в канализационный слив, после чего соединение герметизируется с помощью силикона.
Второй конец гофры присоединяется к выпуску унитаза и тщательно закрепляется.
После этого нужно проверить герметичность узлов. Наберите ведро воды и вылейте в чашу. Проверьте, не появилась ли вода в местах соединений. При необходимости смажьте проблемные участки еще раз.
С помощью маркера отметьте места, в которых нужно произвести сверление для установки крепежных элементов.
Убрав сантехническое изделие в безопасное место, просверлите отверстия с помощью перфоратора. Следите, чтобы инструмент располагался строго вертикально.
В отверстия вставьте дюбели.
Поставьте унитаз и прикрепите его с помощью прилагаемой или приобретаемой отдельно фурнитуры.
Подсоедините конец трубы к сливу и герметизируйте соединение.
Еще раз проверьте надежность соединений и качество крепления к поверхности пола. Изделие не должно шататься, когда на него садиться человек. Возможно, придется дополнительно сделать цементную стяжку под основанием.
Завершающий этап – герметизация места стыка унитаза с полом при помощи силикона. Это поможет избежать образования там грязи и плесени.

Подключение унитаза с помощью гофрированной трубы

Без гофрированной трубы

Рассмотрим, как правильно подключить унитаз к канализации с использованием специальных патрубков.

Всего существует три различных конструкции слива:

с косым выпуском – были широко распространены ранее, сейчас подобная разновидность практически не встречается;
с вертикальным выпуском – в этом случае монтаж фановой трубы в стену должен осуществляться под углом в 90 градусов;
с горизонтальным выпуском – угол закрепления этой детали должен находиться в пределах от 30 до 40 градусов.

Совет! Перед покупкой унитаза и (или) соединительных патрубков, следует уточнить, какой системой выпуска оборудована выбранная вами модель. В случае несоответствия типов придется заново приобретать либо фановые трубы, либо само изделие.

Подключение с помощью фановой трубы

Особенности монтажа различных систем

С вертикальным выпуском

Такие модели унитазов больше распространены в европейских странах. Схема подключения унитаза к канализации в этом случае имеет некоторые особенности, так как в конструкцию сантехнического прибора уже вмонтированы специальные патрубки и сифоны.

Такая разновидность слива позволяет установить унитаз под любым углом к стене.

Для удобства изложения разделим весь процесс на несколько этапов:

Размечается площадка для установки, после чего к полу крепится специальный фланец, оборудованный фиксатором.
В него устанавливается канализационная труба.
Затем производится монтаж унитаза. Для этого срез слива вставляется во фланец и поворачивается до фиксации. Так достигается плотное прилегание патрубка к срезу канализационной трубы. Герметичность соединения обеспечивается резиновой прокладкой.

Монтаж унитаза с вертикальным выпуском

С горизонтальным выпуском

В этом случае срез канализационной трубы находится в стене. Подобная система широко распространена в нашей стране, так как старые чугунные канализации были оборудованы именно по этой схеме, а новые пластиковые монтируются по их образцу.

Вам нужно лишь герметично соединить слив унитаза с канализационной трубой с помощью специального переходника.

Следите, чтобы унитаз был тщательно и надежно закреплен на полу. Для этого используются специальные дюбели и шурупы. Не затягивайте крепление слишком сильно, так как это может повредить сантехническое устройство, цена которого достаточно высока.

Установка унитаза с горизонтальным выпуском

Подсоединение унитаза к чугунной канализации осуществляется похожим образом. Но в этом случае необходимо дополнительно использовать резиновую соединительную манжету, позволяющую добиться максимальной герметичности.

С косым выпуском

Подключение унитаза с косым выпуском к канализации осуществляется так:

Наружную часть выпускного отверстия унитаза с имеющимися на нем канавками следует смазать суриком, смешанным с олифой.
На торец нужно намотать уплотнительную смоляную прядь, которую дополнительно обмазать суриком.
Конец пряди выпускается наружу. Иначе во время установки она может размотаться и способствовать образованию засора на выходе из унитаза.
Затем осуществляется монтаж. Необходимо вставить раструб сантехнического устройства непосредственно в отверстие сливной трубы и закрепить изделие на полу с помощью крепежной фурнитуры.

Соединение унитаза с чугунной канализацией

Вывод

Помните, что от тщательного соблюдения всех этапов работы зависит надежность и качество функционирования унитаза. Более подробно о монтаже сантехнических приборов можно узнать из в этой статье (узнайте также откуда берется запах канализации в туалете ).

http://gidroguru.com

legkoe-delo.ru

диаментр фановой трубы, подсоединение гофрой на примерах фото и видео

Содержание:

1. Способы соединения унитаза с канализационной трубой 2. Устройство санузла 3. Соединительные элементы 4. Порядок выполнения работ при монтаже унитаза 5. Последний шаг – закрепление унитаза

Одним из важных параметров, обеспечивающих соблюдение санитарных норм в жилых зданиях, является качественное соединение унитаза с канализационной трубой, поскольку именно оно позволяет отводить сливные воды в канализационную систему. Чтобы система работала правильно и не доставляла жильцам неприятные ощущения в виде плохих запахов и постоянных засоров, необходимо качественно выполнять все работы, связанные с монтажом унитаза.

Бытует мнение, что это занятие стоит поручать профессиональным сантехникам, но это утверждение далеко от истины: установить или заменить унитаз может любой домовладелец, знакомый с основными правилами работы с данными изделиями.

Способы соединения унитаза с канализационной трубой

На данный момент на рынке представлено большое количество разнообразных моделей сантехники, и каждая из них имеет соответствующие соединительные элементы, при помощи которых можно без особых проблем осуществить подключение унитаза к стояку. К основным видам унитазов относятся изделия, имеющие горизонтальное, вертикальное или косое расположение выходной трубы. Конструктивные отличия моделей заключаются в итоговом расположении этих труб относительно пола, поэтому процедура монтажа будет меняться в зависимости от выбранного типа изделия.

Устройство санузла

В базовый набор оборудования, необходимого для монтажа унитаза, входят следующие элементы:

чаша унитаза;
сливной бачок и посадочная площадка, на которую он монтируется;
сифон унитаза;
отверстие сифона;
выпуск унитаза;
отводная труба унитаза.

Кроме того, в этот список входит «колено», предназначенное для соединения, стояк канализации и соединительные элементы.

Подсоединение унитаза к канализационной трубе базируется на принципе отвода стоков в систему канализации (прочитайте также: "Подсоединение унитаза к канализации"). Наиболее распространенными вариантами являются конструкции с горизонтальным или вертикальным выпуском, поскольку большинство производителей изготавливают именно такие изделия. Отечественные производители тоже выпускают подобные изделия, уменьшая долю производства изделия с косым выпуском, поэтому найти подобную модель при необходимости замены бывает затруднительно.

Соединительные элементы

Когда подходящая модель унитаза выбрана, необходимо озаботиться о хорошем качестве соединительных элементов, которые позволят создать герметичный вывод в канализацию или стояк.

Стандартными соединительными элементами являются:

Гофры или гофрированные манжеты.
Эксцентрики или эксцентрические манжеты.
Пластиковые отводы и патрубки.
Фановые трубы.

Кроме основных элементов, могут потребоваться дополнительные комплектующие:

резиновые кольца для уплотнения;
силиконовая замазка;
герметик.

Данные материалы используются при монтаже сантехнических устройств, и расширять этот перечень обычно не требуется. Какими качествами обладают разные соединительные элементы? Соединение унитаза с канализационной трубой гофрой является самым простым способом, поскольку этот материал обладает большой гибкостью (подробнее: "Как установить гофру на унитаз правильно"). В таком случае унитаз и канализационные трубы могут располагаться как угодно, что является несомненным плюсом при самостоятельном монтаже конструкции. Эксцентрические соединения не демонстрируют хорошей гибкости, но их использование все же дает возможность осуществлять некоторые перемещения сантехнических устройств.

Пластиковые трубы можно отнести к категории бюджетных, но работа с ними довольно проста. Как правило, пластиковые соединения используются в тех ситуациях, где унитаз можно расположить на небольшом расстоянии от канализационного стока или стояка. Фановая труба со смещением для унитаза является самым сложным соединительным элементом, поскольку она довольно хрупка, что обуславливается материалом, используемым при изготовлении (прочитайте: "Фановая труба – что это, предназначение и разновидности"). К тому же, необходимо тщательно выбирать диаметр фановой трубы для унитаза, чтобы избежать возможных несовпадений. Соединение унитаза с фановой трубой лучше доверить специалистам.

Порядок выполнения работ при монтаже унитаза

Когда унитаз и соединительные элементы выбраны, можно приступать непосредственно к монтажу самой конструкции. Все операции довольно просты, несмотря на распространенное мнение о том, что самостоятельно устанавливать сантехнику нежелательно.

Первым делом в здании перекрывается вода, а дальнейшие действия можно выполнять по приведенному алгоритму:

Менять унитаз на новый гораздо легче, чем устанавливать всю конструкцию с нуля. В таком случае стоит внимательно изучить схему подключения старой модели к канализации и подобрать новое изделие с идентичным типом подключения – в противном случае диаметр канализационной трубы для унитаза может не совпасть с диаметром выпускного патрубка, и ликвидировать эту несовместимость будет проблематично (прочитайте: "Как подключить унитаз к канализации, варианты разных видов выпусков").

Если после установки унитаза в помещении осуществлялся ремонт полов (поднятие уровня или укладка плитки), то для соединения унитаза с канализационной сетью нужно применять гофрированные или эксцентриковые манжеты. В любом случае, перед установкой сантехники необходимо сначала установить ее без креплений, а уже потом осуществлять окончательную фиксацию. При наличии чугунных труб нередко появляются проблемы с герметизацией соединения. В таком случае требуется применение герметика, который наносится на место соединения только тогда, когда унитаз уже подключен к канализационной системе. Нередко для соединения используются пластиковые трубы, герметизация которых осуществляется за счет эксцентриковых манжет, которые можно вращать вокруг своей оси, тем самым уплотняя соединение.

Если все указанные выше способы создания герметичного соединения не помогли, то единственным решением проблемы будет использование гофрированной манжеты, которая легко поддается внешнему воздействию.

В этом случае может потребоваться знание следующих правил:

унитаз к полу крепится только тогда, когда гофра уже смонтирована: это даст возможность сдвинуть унитаз на наиболее подходящее место;
современные гофры имеют самые разные характеристики, и далеко не все из них достаточно надежны. Лучшим вариантом считается армированный вариант, покрытой слоем нержавеющего материала.

Последний шаг – закрепление унитаза

Существует три метода финального крепления:

при помощи эпоксидного клея;
используя тафту, которая зафиксирована на напольном покрытии;
при помощи шурупов непосредственно к полу.

Чтобы избежать появления неприятных запахов из канализации при выполнении работ трубу можно замотать обычным пакетом.

Использовать эпоксидный клей можно только на обезжиренных и очищенных поверхностях, нанося его примерно 5-сантиметровым слоем. Если поверхность пола слишком гладкая, то придать ей небольшую шероховатость для лучшего сцепления можно при помощи корундового камня. Когда унитаз закреплен, его необходимо избавить от внешних воздействий до тех пор, пока клей не высохнет (обычно на это уходит около 12 часов). Если в качестве способа крепления выбрана тафта, то в нее необходимо смонтировать анкеры или гвозди. С полом эта конструкция будет соединяться посредством специально созданных углублений, залитых цементным раствором. Стоит всегда помнить о том, что унитаз является довольно хрупкой конструкцией, поэтому устанавливать его нужно крайне осторожно. Когда унитаз крепится непосредственно к полу, то используется дрель и сверла повышенной прочности. В полученные отверстия забиваются дюбели, после чего вся конструкция крепится шурупами. Когда унитаз закреплен, то любые его движения исключаются – все должно «сидеть» максимально плотно.

Последним этапом является монтаж сливного бачка. В том месте, где будет осуществляться слив, необходимо нанести слой силикона, чтобы создать герметичность (прочитайте также: "Сливное устройство для унитаза - как установить систему слива"). Крепление бачка к унитазу осуществляется при помощи обычных болтов, а вода подводится шлангом, оснащенным накидными гайками. После установки бачок нужно отрегулировать так, чтобы уровень воды был на сантиметр ниже, чем уровень механизма слива. Это последний шаг, после проведения которого можно сказать, что установка унитаза завершена.

Заключение

Установка унитаза – это довольно простое занятие, и при наличии небольшого опыта строительных работ этим можно заняться самостоятельно. Приведенные советы и рекомендации позволят грамотно выполнить монтаж новой сантехники, и она еще долго прослужит своим владельцам.

kanalizaciyadoma.com

способы и виды подключения, описание выполнения работ

Необходимость подключения унитаза к канализации может появиться как на этапе установки нового сантехнического прибора, так и при экстренной или плановой его замене. Во время приобретения напольного устройства этого вида сантехники нужно оценивать не только дизайн выбранного унитаза, но и виды спуска загрязненной воды, которые бывают горизонтальным, косым или вертикальным.

Как правило, в хрущевках устанавливались унитазы с косым выпуском, в сталинских домах – с вертикальным, а в современных новостройках производится установка моделей с горизонтальным спуском. Само подсоединение унитаза к канализации выполняется при помощи специальной трубопроводной арматуры.

Быстрей и удобней всего работы производятся с использованием гофрированной трубы. Немного дольше нужно будет повозиться, когда подключать сантехнический прибор с помощью пластиковых отводов, манжеты-эксцентрика или фановой трубы.

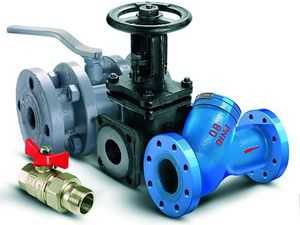

Трубопроводная арматура: Достоинства и недостатки

Унитаз подбирают с учетом выхода отвода трубы и месторасположения стояка канализации, при этом рассчитывая, как подсоединить сантехнический прибор с минимальными временными и материальными затратами. Иначе нужно будет переделывать полностью канализацию, подгоняя ее под особенности спускной системы конкретной модели.

Разные приспособления для соединения унитаза с канализационной трубой обеспечивают вариативность проведения работ по установке. Когда подключение с канализацией производить при помощи фановых труб, то можно добиться зрительной видимости единства унитаза с соединительными элементами, сделанными из этого же материала (фарфора, керамики, санфаянса и т.д.).

Сложность установки состоит в необходимости совпадения деталей с месторасположением раструба трубы канализации, поскольку нет возможности подгонки соединительного элемента с помощью его обрезки.

Манжеты-эксцентрики, которые изготавливаются из полимеров, собой представляют конструкцию из двух отводов, у которых относительно друг друга сдвинуты оси. Манжеты можно купить разной длины, потому можно легко выбрать подходящую деталь для подсоединения унитаза к канализационной системе, которая имеет другие параметры раструба и отвода трубы канализации.

Гофры или гофрированные трубы имеют эластичную форму, за счет которой детали могут сжиматься или растягиваться, а также под любым углом выгибаться. Все данные свойства облегчают работы по установке, при выполнении которых мастер только следит за наклоном гофры, для обеспечения нормальной проходимости.

Пластиковую или чугунную трубу канализации подсоединяют с унитазом с помощью резиновой манжеты, которая выворачивается во время монтажа, это гарантированно обеспечивает герметичность подсоединения. Обязательно применяют герметик для усиления надежности соединения. Получается очень прочное соединение, которое сможет прослужить долгое время.

Подсоединение унитаза своими руками производится по схеме, причем у мастера обязаны в наличии быть следующие инструменты:

набор отверток;
набор гаечных ключей либо один разводной;
нож, молоток, рулетка;
пила по металлу;
цемент, немного пакли, герметик;
наждачная бумага;
дюбеля;
перфоратор.

Переход на пластиковые изделия с чугунных труб

Чугунные трубы канализации, которые идут к стояку от унитаза, имеют сечение 123 мм, а от мойки на кухне и ванной — 73 мм. Пластиковые изделия оранжевого или серого цвета различаются от элементов чугунной канализационной системы диаметром: 50 и 110 мм, соответственно.

Во время замены старой трубной разводки или подключения нового унитаза появляется необходимость соединять пластиковые трубы к чугунному стояку, который имеет больший диаметр. Чтобы решить данную проблему покупается специальная резиновая манжета, ее устанавливают в очищенный раструб канализационной системы.

Демонтаж и очищение чугунных труб раструба

Для выполнения демонтажных работ, которые связаны с удалением старого цементного состава на участке соединения раструба и трубы, нужно запастись монтировкой, плоской отверткой, молотком.

Постукивая осторожно по ручке отвертки молотком, не спеша освобождают от цементного раствора соединение элементов канализационной системы. Когда слой раствора будет полностью удален, в трубу устанавливают деревянную палку. Опуская и поднимая ее, расшатывают фиксированное расположение чугунной трубы, и с незначительным усилием достают ее из раструба

Отложения, налет, ржавчину убирают металлической щеткой, которую насаживают на электрическую дрель. Для очищения чугунных стенок также используют зубило или плоскую отвертку. Чем ровней и чище будут стенки раструба, тем надежнее и качественнее соединятся трубы, сделанные из различных материалов.

Установка на раструб резиновой манжеты

Надежное крепление манжеты в раструбе канализации обеспечивается при помощи герметика, который наносится на его стенки. Герметик нужно наносить толстым слоем на внешнюю поверхность манжеты, затем она устанавливается в отверстие раструба.

Осторожно по краю постучав молотком манжеты нужно добиться плотного сцепления стенок двух элементов канализационной системы. Вовнутрь манжеты наносят немного технического вазелина, который облегчает запихивание в раструб отвода пластикового тройника. Затем к тройнику нужно подсоединить патрубок или гофру, подключая тем самым унитаз к канализационной системе.

Подсоединение с помощью гофры

Гофрированную трубу, которая предназначается для подключения унитаза в канализационную систему, применяют, если просто нельзя воспользоваться другими материалами. Монтаж производится таким образом:

на выбранное место устанавливают унитаз;
намечают участки сверления напольного покрытия, отмечая места карандашом, установленным в отверстия, которые находятся в сантехническом устройстве;
унитаз после нанесения разметки отставляют, чтобы сделать отверстия под дюбеля в отмеченных точках;
устанавливают дюбеля в сделанные отверстия, при этом фиксируется устойчивое положение унитаза;
один конец гофрированной трубы вставляют в отверстие канализации, обрабатывая участок стыковки силиконовым герметиком;
второй конец гофрированной трубы надевают на спуск унитаза;
производят все остальные манипуляции по монтажу и испытывают на прочность сантехнический прибор;
набрав в сливной бачок воду, и сделав контрольный слив, проверяют надежность соединения;
о герметичном соединении всех элементов говорит отсутствие протечек.

До момента установки прибора проверяйте горизонтальность напольного покрытия. Во время выявления перепада высот сделайте самовыравнивающуюся стяжку. В противном случае после монтажа унитаз может шататься.

Рекомендовано промазывать бесцветным силиконом шов между сантехническим прибором и напольным основанием. Это не допустит попадание грязи под изделие, что значительно облегчит уборку санузла.

Подсоединение унитаза при помощи переходника

К канализационной системе унитаз можно подключать при помощи специальных патрубков, их называют фановыми трубами или переходниками. При данном варианте подключения немаловажную играет роль форма спуска унитаза.

Когда спуск имеет косую форму, то сантехнический прибор нужно ставить «в пол». Модели с вертикальной формой спуска устанавливают «в стену», соблюдая прямой угол расположения патрубка. Изделия с косым спуском также монтируют «в стену», однако соединительный патрубок уже нужно заводить под острым углом.

Во время замены сантехники чаще всего подбирается новая модель с прежней формой спуска. Когда во время приобретения нового унитаза проигнорировать такой критерий, как форма спуска, то нужно будет видоизменять вариант подсоединения, используя манжеты-эксцентрики или гофру.

Установка унитаза с вертикальным спуском

Изделия с вертикальной формой спуска ставят в домах старой постройки и коттеджах. Патрубок и сифон – это неотъемлемые элементы прибора, а поэтому после окончания установки эти части невозможно увидеть.

К монтажу сантехнического прибора нужно приступать после демонтажа старого изделия и очищения поверхности площадки, где оно будет установлено. Установка унитаза с вертикальной формой спуска отличается наличием специального фланца, который обеспечивает надежную герметизацию канализационной системы и стыка прибора:

Сделав отметки под крепление, в пол устанавливают фланец винтового типа, который имеет отверстие и фиксатор, использующийся для стыковки прибора с системой канализации.
У всех фланцев одинаковый размер. Изготовители, производящие вертикальные унитазы, укомплектовывают их специальными элементами, которые требуются для герметичного соединения с фланцами.
Установив на место унитаз, и проконтролировав, чтобы все имеющиеся стыки и отверстия совпали, немного поворачивают всю конструкцию.
Таким образом, проходит соединение двух элементов, их герметичность гарантируется установкой уплотнительного кольца, которое прокладывается между деталями.

Установка унитаза с горизонтальным спуском

К вертикально находящемуся стояку канализации просто и удобно подсоединять унитаз с горизонтальной формой спуска. Устройство ставится от раструба трубы канализации на небольшом расстоянии.

Данное требование нужно учитывать во время распланировки пространства санузла. Нецелесообразно создавать и проектировать в многоэтажных домах канализационную разводку с горизонтальным спуском, поскольку при этом 110-миллиметровую трубу необходимо прятать в декоративном коробе или встраивать в пол.

К вертикальному канализационному стояку унитаз подключают с горизонтальным выпуском, в роли соединительного элемента используя гофру или уплотнительную манжету. Соединения необходимо обрабатывать силиконовыми герметиками, для того чтобы не допустить неприятных запахов и образования протечек.

Во время смещения центра горизонтального спуска касательно раструба канализационной системы для соединения элементов используют уголок вместе с короткой трубой или гофру. Унитаз подсоединяется к трубе с помощью резиновой манжеты.

Подключение унитаза с косым выпуском

Эта форма спуска канализации характерна для домов, которые были построены в середине 20 столетия. Тогда для оборудования канализационной системы на объекте применялась чугунная арматура. Сегодня косые выпуски унитазов приходится состыковывать с чугунными раструбами, осторожно замазывая цементным составом образующееся соединение. При выполнении работ внимательно контролируют, чтобы цементный состав не попадал в стояк канализации.

Прежде чем завести выпуск унитаза в раструб нужно нанести на его поверхность состав из олифы и сурика. После наматывают плотно смоляную прядь, при этом ее конец оставляют свободным. Заново обрабатывают спуск с намотанной прядью суриком, затем его устанавливают в раструб канализации, фиксируя прочно положение.

Есть еще один вариант подсоединения унитаза с косым выпуском к канализационной системе, который не связан с выполнением «грязных» работ.

Для этого применяют резиновую манжету, ее надевают на патрубок выпуска, а после соединяют с трубой канализации. Чтобы обеспечить герметичность данного соединения, старый застывший раствор хорошенько очищают с чугунного раструба. При необходимом смещении унитаза касательно месторасположения отверстия в трубе канализации используют гофру.

Когда канализационная система в многоэтажном доме сделана из пластиковых труб, то подсоединение унитаза проводится вышеописанными методами с одним отличием: не нужно использовать для герметизации соединений цементный раствор.

Узнав, как подключить унитаз к канализационной системе каждым из вышеперечисленных вариантов, вы сможете точней определиться с методом подсоединения. Также подробная инструкция по проведению требуемых работ дает полное понятие того, можете ли вы выполнить их своими руками. Когда возиться с унитазом вы не хотите, приглашайте сантехника. Специалист сам приобретет необходимые расходные материалы, включив их в смету оказанной услуги или подскажет, какие вам требуются.

remontoni.guru
