Монтаж теплого электрического пола (инструкция по установке). Теплый пол как уложить


Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

  1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

    Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

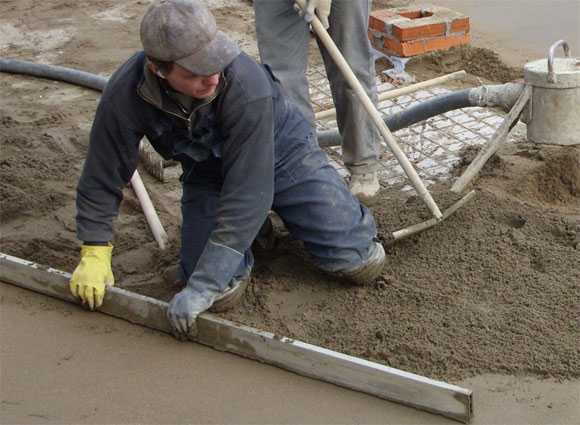

    Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

  2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
  3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
  4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

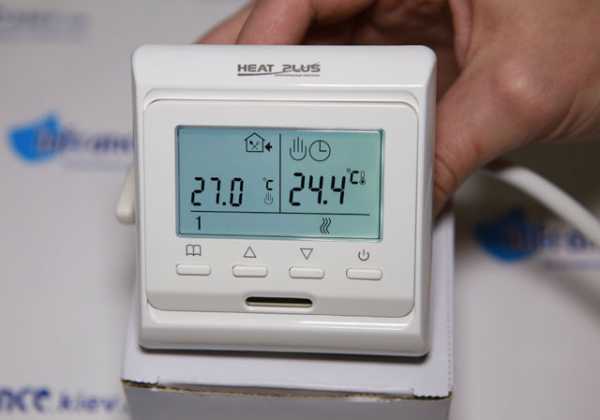

    Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

  5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

  • кабельный теплый пол;
  • нагревательные маты;
  • инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

  • зигзага;
  • улитки;
  • петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

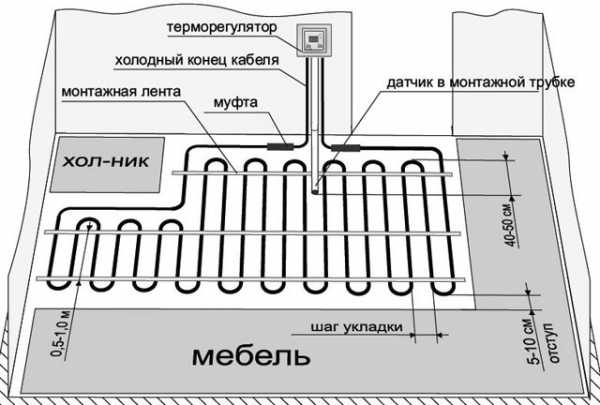

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

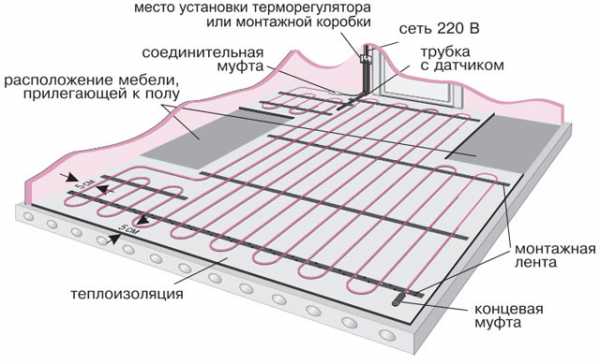

Как правильно уложить электрический теплый пол (кабельный)?

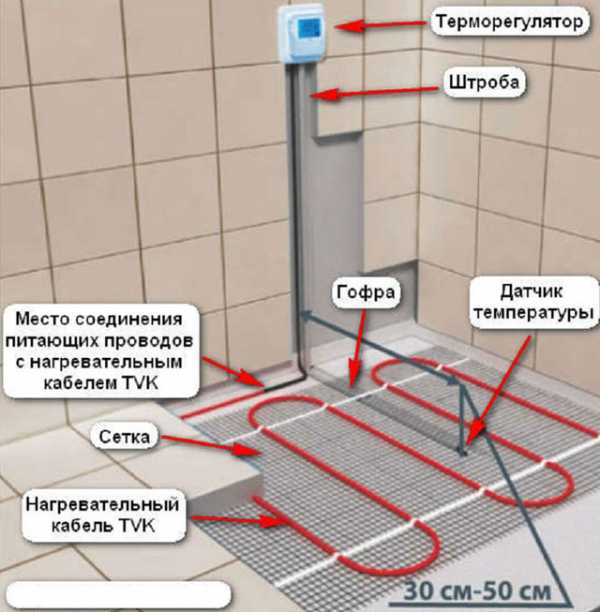

Инструкция по монтажу электрического теплого пола (кабельного):

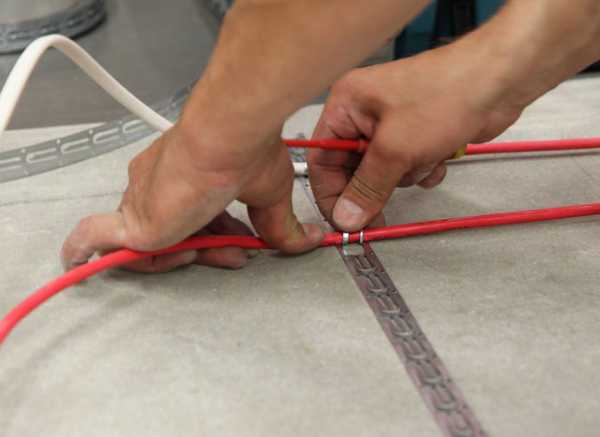

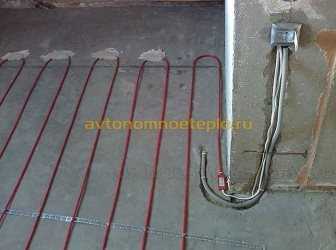

  1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
  2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
  3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
  4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
  5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.

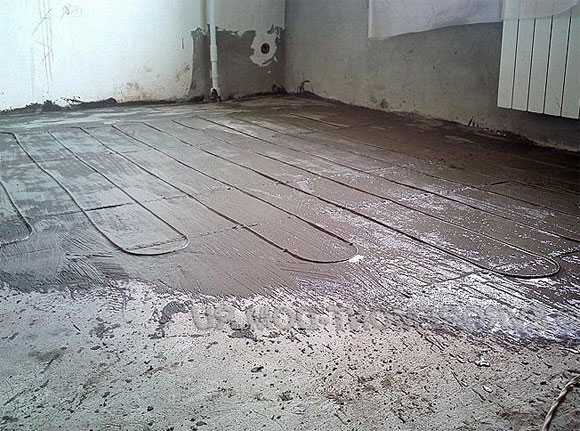

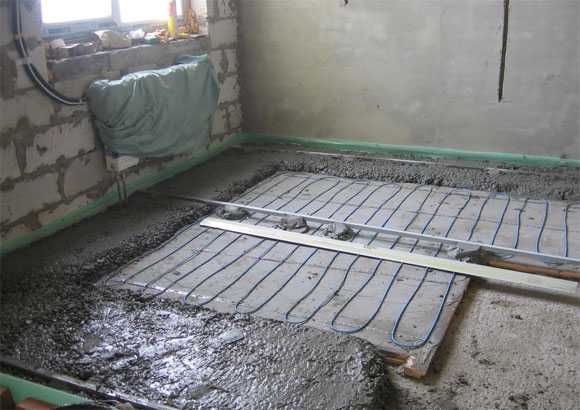

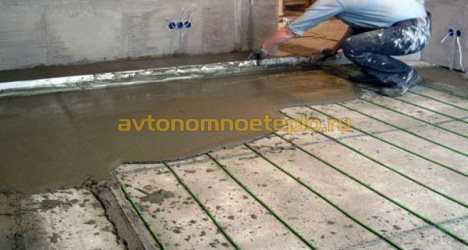

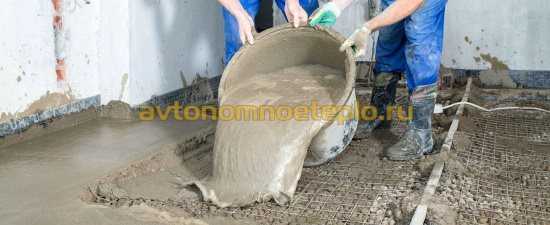

  6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

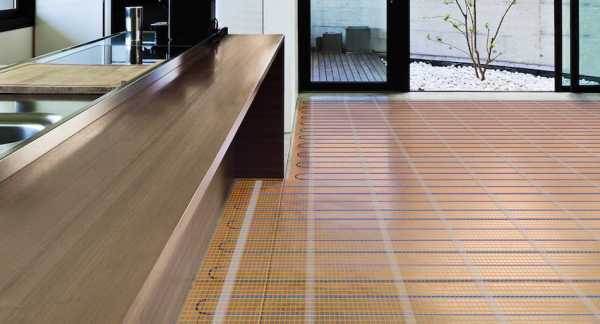

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

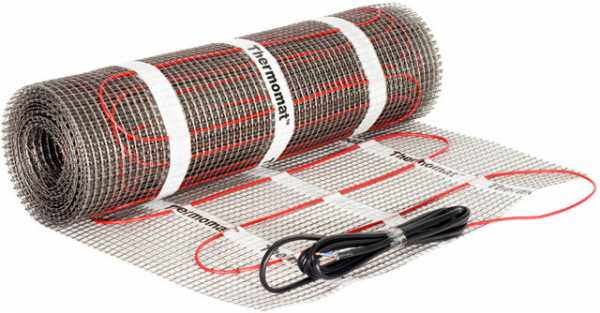

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

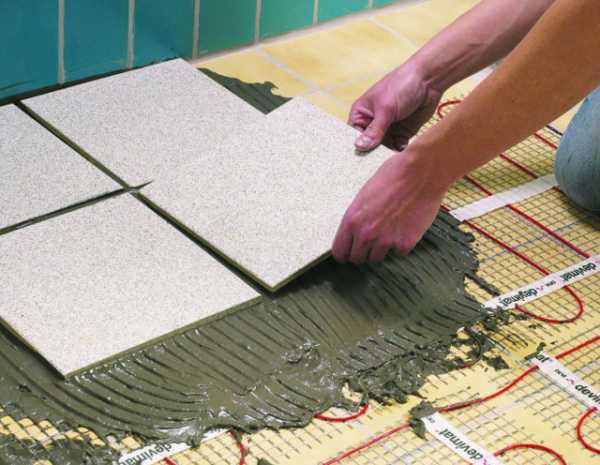

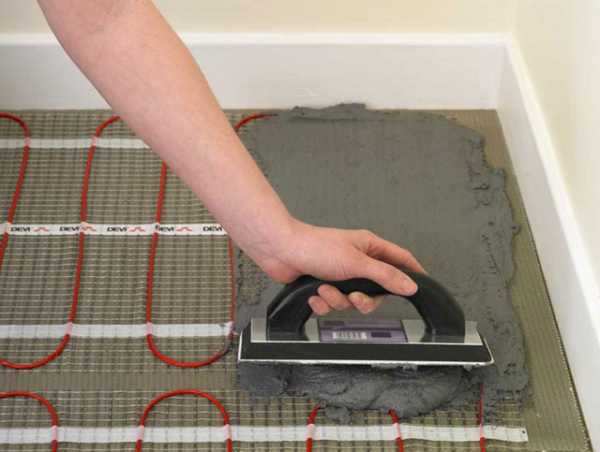

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

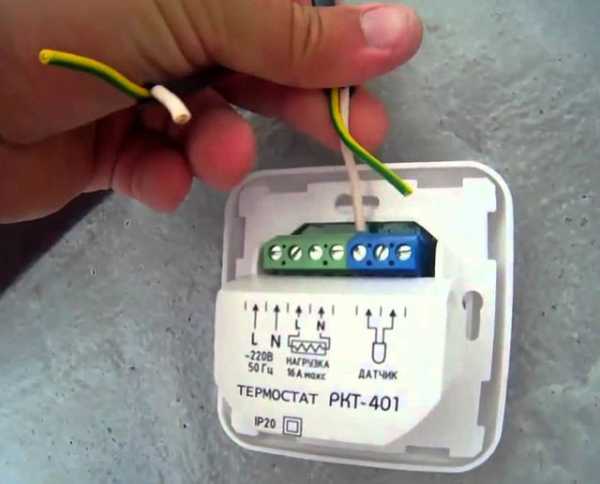

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

  1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
  2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
  3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

  1. «Ноги».
  2. «Голова».
  3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

netholodu.com

Как укладывать теплые полы?

Бытует мнение, что система «теплого пола» подвластна только профессионалам – мол, это продукт непростых характеристик и рядовой гражданин с ними не справится. На самом деле это миф, который мы с удовольствием развеем в нашей статье. Ведь самостоятельная укладка теплого пола доступная каждому, кто решится на эксперимент. Итак, как укладывать теплые полы?

Начнем с того, что есть несколько систем сборки теплого пола. Старайтесь выбрать наиболее удобные - те, что разработаны по типу конструктора и собираются из отдельных элементов в конкретной последовательности. Такая сборка в итоге и обеспечивает прочность и надежность соединений. Как установить теплый пол? Давайте рассмотрим правила, особенности и последовательность процесса установки теплого пола.

Выбираем схему укладки

Имейте в виду, что подготовку и планирование укладки «теплого пола» производят еще на этапе заливки чернового пола или капремонта, но не в отремонтированной жилплощади. Однако, бывают случаи, когда систему все же требуется установить в квартире «под ключ». Как положить теплый пол в этом случае, лучше проконсультироваться со специалистом. В целом существуют способы, позволяющие это сделать, но технология сильно отличается от стандартной.

Итак, приступим. На плане помещения или квартиры разметим схему укладки, а также место, где будет подключен нагревательный кабель. Определим расположение датчика и термостата.

Когда в помещении есть стационарная мебель или сантехнические установки, их площади обогревать не обязательно. За счет этого мы сэкономим значительную часть оборудования, да и в момент эксплуатации электроэнергия будет расходоваться меньше.

Правильная разметка продлевает срок эксплуатации всей системы «теплый пол», потому как укладка должна исключать частое давление на элементы нагрева.

Теплоизолирующий слой

Чтобы не обогревать комнаты на нижнем этаже, луч

elhow.ru

как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель

Содержание:

Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола

Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.

Подготовка поверхности

Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.

  • Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
  • При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

Составление схемы укладки - как лучше уложить теплый пол

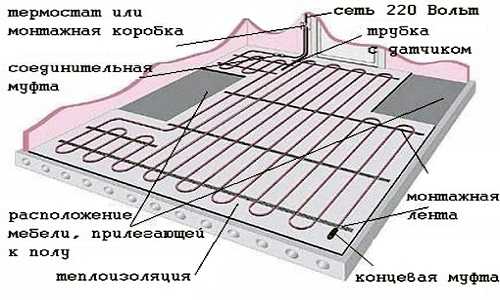

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

  • Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
  • Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
  • Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

  • Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
  • Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Проверка электропроводки

Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.

При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.

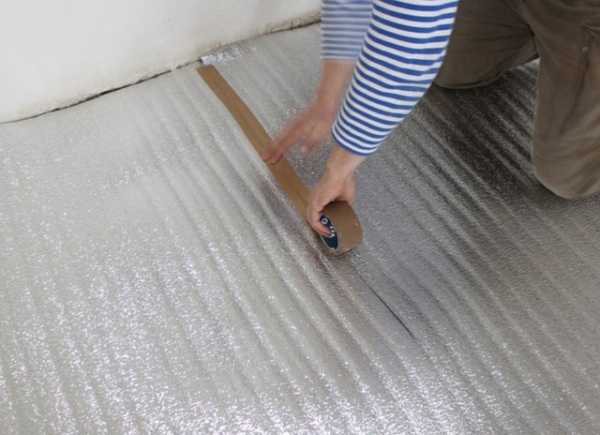

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

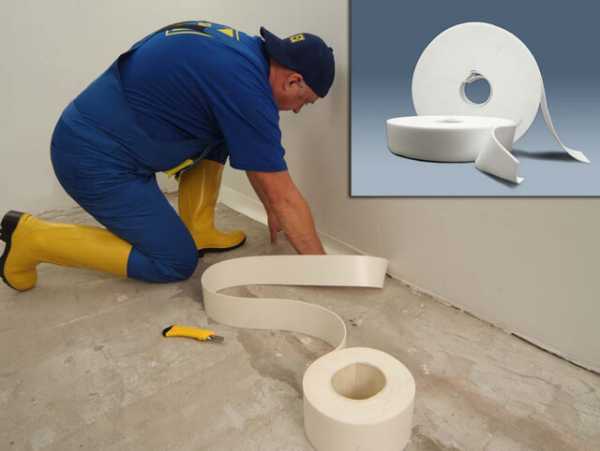

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

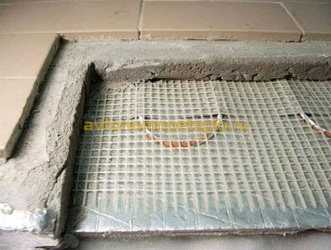

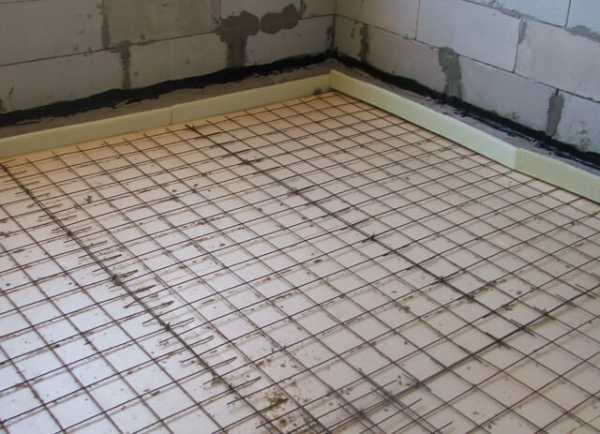

Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения

Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

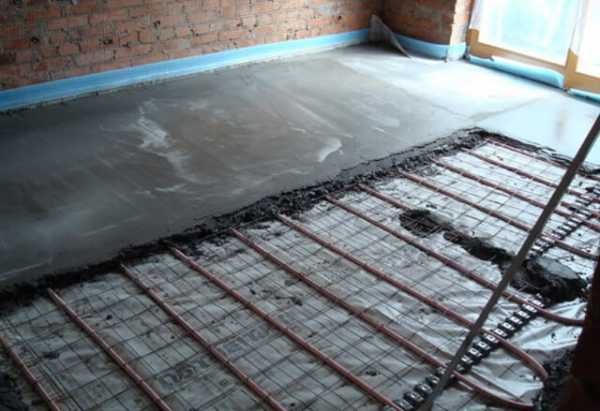

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок - 4 части.
  • Цемент - 1 часть.
  • Щебень - 5 часть.
  • Вода – 0,6 части.

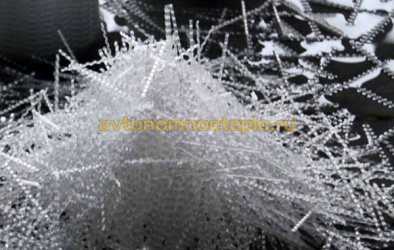

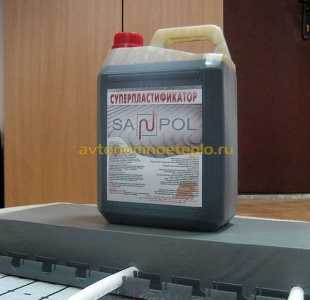

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой

Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.

На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.

teplospec.com

Как правильно уложить теплый пол под плитку

Как уложить теплый пол под плитку? Такой вопрос волнует тех, кто собирается оборудовать такую систему отопления в ванной комнате, туалете, бане или сауне. В таких помещениях в качестве напольного покрытия чаще всего используют кафель. Он не подвержен воздействию воды, но имеет один минус – по холодной плитке неприятно ходить босыми ногами.

Логичное решение проблемы – водяной или электрический теплый пол. В этой статье мы расскажем, как правильно положить теплый пол под плитку .

Содержание статьи

Подготовка пола

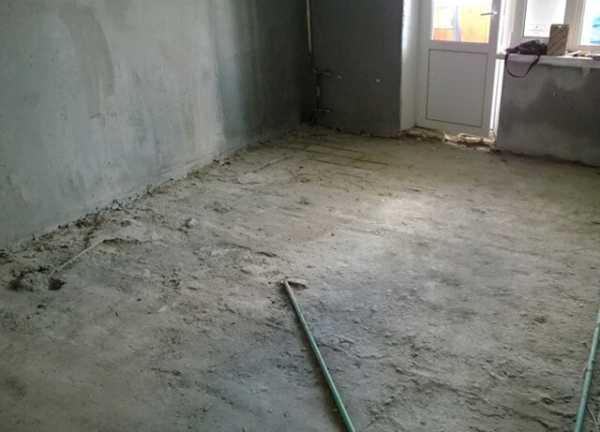

Полы в многоквартирных (а порой и частных) домах не идеальны. Обычно они имеют наклон в одну сторону, от которого нужно избавиться. Для этого можно использовать обычную или самовыравнивающуюся стяжку.

Обычная стяжка дешевле самовыравнивающейся, но для ее укладки нужны навыки и опыт. Причем уровень пола при этом поднимется минимум на 3 см. Если вы хотите класть плитку на теплый пол своими руками, лучше использовать самовыравнивающуюся стяжку.

Конечно, можно сделать водяной или электрический теплый пол под плитку без стяжки, но только если вы не собираетесь выравнивать плитку параллельно земле. В противном случае возникнет проблема. После включения теплый пол быстрее нагреет ту часть, где меньше расстояние до кафеля, чем остальную.

Если вы собираетесь класть теплые полы на деревянный пол, есть два варианта его выравнивания – с помощью установки фальшпола и стяжки.

  • При монтаже фальшпола стоит учитывать, что на нем будет плитка и клей, поэтому обратите внимание на его прочность.
  • При выравнивании стяжкой учтите ее вес – не будет ли под ним деформироваться основание.

Не обязательно устраивать настолько высокий фальшпол, но дополнительное утепление не помешает.

Основные правила укладки плитки на теплый пол

Для укладки плитки необходим специальный плиточный клей для теплых полов. Он не деформируется при перепадах температур, не разрушается от постоянного воздействия тепла. Такой клей хорошо сцепляется с поверхностью подложки и проводит тепло.

В тех местах, где будет располагаться мебель или бытовая техника, теплый пол не нужно укладывать. Так можно защитить их от преждевременного износа и сэкономить на отоплении.

Если у вас установлена акриловая ванна, под ней обязательно должен быть теплый пол. Она быстро остывает и понежиться в ванне будет приятнее, если она будет подогреваться снизу. Что касается чугунных ванн – мнения расходятся.

Если ванна облицована, устраивать под ней теплый пол можно только в том случае, если есть вентиляционные отверстия. Иначе облицовка будет перегреваться и деформироваться.

Под такой ванной можно устанавливать теплый пол — щели по краям и снизу облицовки позволяют циркулировать воздуху.

По периметру стен под плинтусом лучше оставить небольшой зазор, порядка 0,5 см. При нагреве напольное покрытие расширится и должно иметь свободный ход. У двери в ванную используйте декоративный порожек.

Иногда плитку кладут так, что она составляет единое целое с другим помещением. Если второе помещение не оборудовано теплым полом – зазор на входе нужно сделать обязательно. Это деформационный шов, который защитит кафель от деформации и повреждений.

Не существует особенной плитки под теплый пол. Но нужно использовать кафель, предназначенный для напольного покрытия. Он толще обычного, его поверхность более стойка к износу. Для ванной, бани или сауны лучше всего брать плитку с рифленой поверхностью.

В качестве замазки лучше использовать не сухие смеси, а силиконовый или акриловый герметик. Он не будет трескаться при расширении пола вследствие нагрева.

Как правильно уложить теплый пол под плитку

После того как мы рассмотрели общие моменты, перейдем к частным. Давайте рассмотрим как правильно укладывать разные виды теплых полов под плитку.

Электрический теплый пол

Есть много видов теплого электрического пола ⇒. Независимо от того, какой вы хотите использовать, необходимо уложить теплоизоляцию. Обычно это подложка из синтетических материалов с одной стороны покрытая металлической фольгой. Она будет отражать тепло от пола в направлении плитки и обеспечит лучший прогрев помещения. Желательно чтобы подложка на несколько сантиметров заходила на стены.

На фото показана укладка пленочного теплого пола на металлизированную подложку.

Уровень плитки над таким полом может быть любым, но от него зависит, насколько равномерно будет греться покрытие. Чем реже расположены кабеля, тем больше клея нужно использовать.

От количества клея под плиткой зависит, насколько быстро она будет прогреваться. Поэтому лучше выбрать маты с небольшим расстоянием между кабелями, или проложить кабеля как можно чаще.

В случае с пленочными теплыми полами – все просто. Они прогревают поверхность пола почти полностью, поэтому чем меньше клея, тем лучше. Быстрее будет прогреваться пол, высота полов почти не увеличится, да и затраты на материалы будут меньше.

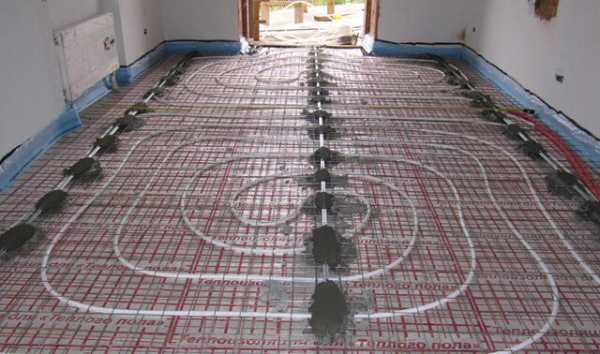

Водяной теплый пол под плитку

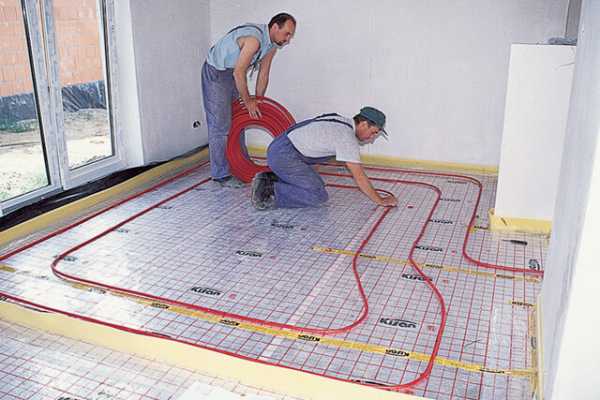

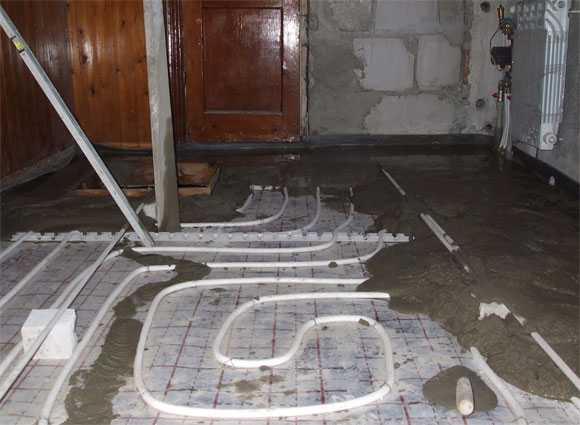

Укладка водяного теплого пола под плитку производится, как и под любое другое покрытие. Трубы заливаются стяжкой так, чтобы между ней и плиткой было расстояние не меньше 3 см. При этом стоит учесть толщину плиточного клея.

Перед началом работ герметизируйте нижнюю часть помещения – обработайте пол и стены (на 2-3 см выше уровня плитки) специальным герметиком. Обычно это битум или смеси на его основе. Так вы защитите соседей и свой кошелек на случай прорыва труб теплого пола.

Герметизацию ванной комнаты нужно производить после постройки дома, но лучше позже, чем никогда.

Под трубы обязательно уложить металлизированный утеплитель, чтобы обогревать не перекрытие, а кафель и само помещение.

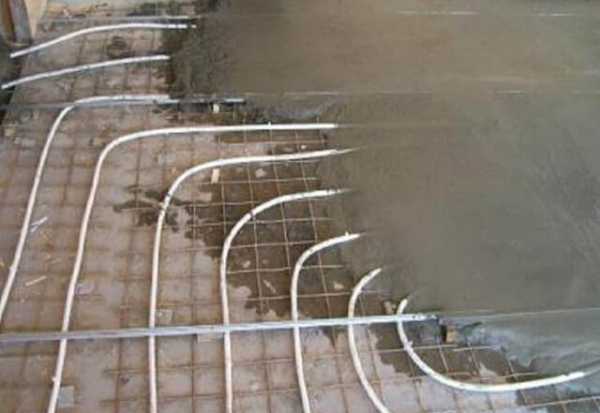

На трубы в стяжке нужно уложить пластиковую сетку с размером ячеек не больше 10х10 см. Так можно избежать деформаций и растрескивания стяжки. Если не использовать сетку, во избежание деформаций придется поднять пол еще на 1-1,5 см.

Если вы собираетесь делать водяной теплый пол под плитку своими руками, обязательно озаботьтесь регулировкой температуры. Особенно это касается теплых полов, подключенных к центральной системе отопления. Большой перепад температур между помещением и полом может повредить стяжку, трубопроводы и кафель.



Не забудьте поделиться публикацией в соцсетях!

Похожие записи

vteple.xyz

технология электрического пола, какую стяжку делать, фото и видео

Содержание:

Тёплые полы – отличная технология, которая внедряется в повседневную жизнь всё большего количества людей. Производства, изготавливающие детали для таких полов, активно развиваются, представляя покупателям огромный выбор товаров в своей сфере.

Тем, кто никогда не сталкивался с выбором такого способа отопления квартиры, будет сложно подобрать нужные элементы без чьей-либо помощи, однако, подобрав, вас ждёт новая проблема, связанная с монтажом тёплого пола. В данной статье вам будет рассказана технология укладки теплого пола под стяжку.

Многослойная структура

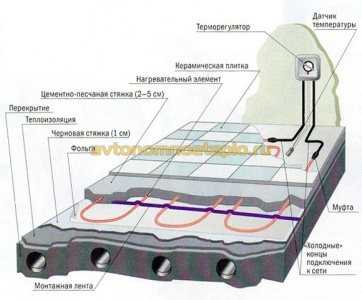

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:

  1. Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
  2. Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
  3. Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять из себя водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.

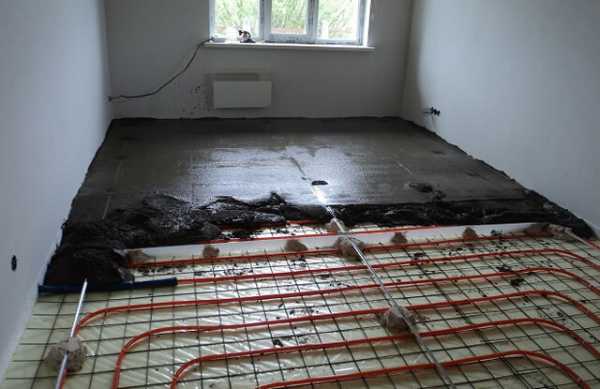

  4. Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.

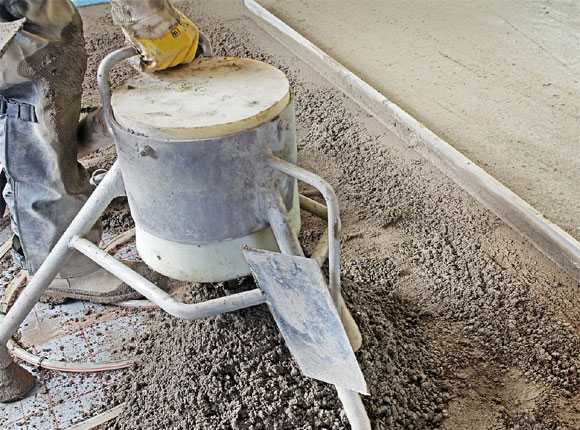

Финальная бетонная стяжка

Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.

Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Если вы строите тёплый пол, используя водяные трубы, то лучше использовать раствор на основе отсева – смеси песка и щебня. Таким способом вы добьётесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.

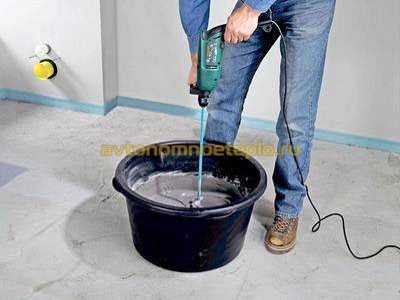

Отсевно-цементная стяжка теплых полов технология замеса:

  1. Смешайте 4 части щебня и 3,5 части песка.
  2. Добавьте 1 часть сухого цемента и перемешайте.
  3. Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.

Отдельное внимание также стоит уделить толщине бетонной стяжки. Для большинства нагревательных элементов подойдёт стяжка толщиной в 3-7 см, однако если вы устанавливаете такой пол на производстве, то лучше увеличить толщину стяжки до 10 см. Стяжка, устроенная на основе водяных труб, также должна быть толще и составлять 4,5-7 см в глубину.

Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.

Важно отметить, что для квартир с низкими потолками есть специальные самовыравнивающиеся смеси. По словам производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме этого, вы можете изготовить самостоятельно иной раствор, смешивая сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.

Как уложить теплый пол

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

Демпферная лента

Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.

Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

Металлическая сетка

Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.

Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.

Чистовая стяжка

Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен. Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.

Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.

Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.

Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.

Тёплый пол можно включать только после полной просушки стяжки (примерно месяц), на протяжении этого времени стоит смачивать бетон, чтобы он затвердевал, а не сох. Читайте также: "Как положить теплый пол с водяным контуром правильно".

Заключение

Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.

polspec.com

Как уложить теплый пол под стяжку

Укладка теплого пола в стяжку: основные правила

В настоящее время стало весьма популярным устройство теплого пола. Чаще всего для обогрева используется нагревательный кабель для теплого пола. После прокладки электрических кабелей обязательно выполняется цементная стяжка для теплого пола, на которую затем укладывается напольное покрытие. Как выглядит такая система теплообеспечения, можно увидеть на фото.

Что такое стяжка

Стяжка представляет собой слой бетонного раствора. При создании теплого пола ее приходится делать несколько раз. Стяжка теплого пола своими руками выполняется достаточно просто. Главное – в точности следовать инструкции, чтобы бетон не покрылся трещинами.

Первый слой наносится непосредственно на черновую поверхность. Данный слой стяжки не является обязательным – он нужен только для выравнивания поверхности. Второй слой наносится поверх теплоизоляции. Он нужен только для электрических полов. Третий слой является обязательным, независимо от того, будут ли находиться электрические кабели или трубы отопления в стяжке пола – на него укладывается напольное покрытие.

Несмотря на все преимущества это способа обогрева, нужно понимать, что толщина уложенного раствора уменьшит высоту помещения. Поэтому следует решить, действительно ли есть необходимость в обогреве пола, если комната не отличается высокими потолками.

Состав стяжки

Стяжка для теплого пола состав может иметь разный, обычно используется смесь песка с цементом. Нередко в раствор добавляют щебень или керамзит для экономии цемента, а также пластификатор для улучшения свойств. В этом случае получается бетонная стяжка. Содержание цемента в смеси может быть разным, это зависит от выбранного напольного покрытия.

Самая распространенная смесь для стяжки теплого пола состоит из 3 частей песка и одной части цемента. Воды добавляют столько, чтобы состав приобрел консистенцию жидкой сметаны.

Если на стяжку будет укладываться ламинат, паркет, кафель или другие тяжелые материалы, то на 1 часть цемента берут 5 частей песка и 0,7 части воды. Когда планируют укладывать легкое напольное покрытие, например, линолеум, ковролин, то соотношение цемента, песка и воды будет 1:4:0,7. При добавлении в смесь щебня придерживаются такой пропорции: 1 часть цемента, 3 части песка и 5 частей щебня. Количество воды может достигать половины массы цемента. Независимо от состава смеси, рекомендуется добавить пластификатор для стяжки теплого пола. В качестве него может выступать клей ПВА. На 1 мешок цемента потребуется 1 килограмм клея.

Выполнить стяжку можно проще и быстрее, используя готовые смеси. Как ими пользоваться, указано в инструкции, прилагаемой к ним.

Особенности выполнения стяжки

Несмотря на то, что жестких требований к стяжке нет, все же существуют некоторые правила, которым нужно следовать. Например, должна быть определенная толщина стяжки над теплым полом. Также нагревательные элементы должны монтироваться только на ровную поверхность. То же самое относится и к финишному слою стяжки, на который будет укладываться напольное покрытие. Для выравнивания поверхности чернового пола можно использовать как классическую стяжку, так и самовыравнивающиеся смеси.

Минимальная стяжка для теплого пола должна иметь высоту 3 сантиметра. Меньшая толщина не сможет обеспечить достаточную прочность. Максимальная толщина стяжки теплого пола составляет 5 сантиметров, при большем значении напольное покрытие будет плохо прогреваться. При несоблюдении технологии ее обустройства в ней могут появиться трещины, появление которых приводит к проблемам во время эксплуатации теплого пола, а именно:

  • поверхность будет прогреваться неравномерно, обогрев помещения станет неэффективным;
  • из-за неравномерного прогрева пола появятся участки с повышенной температурой, что станет причиной перегрева нагревательных элементов и их выхода из строя.

Трещины свидетельствуют о неправильном выполнении стяжки. При их появлении следует незамедлительно принять меры.

Чтобы этого не произошло, нужно обратить внимание на следующие моменты:

  1. Бетонная стяжка на теплый пол высыхает в течение месяца. В этот период не рекомендуется проводить никакие строительные работы. Стяжка должна полностью затвердеть.
  2. Чтобы результат получился долговечным, помещение рекомендуется затемнить. Также крайне нежелательны сквозняки. Эти меры позволят обеспечить во всем помещении одинаковые условия для высыхания, тем самым предохраняя от появления трещин. Под теплый пол толщина стяжки должна составлять 3-5 сантиметров, в противном случае бетон плохо просохнет или не приобретет достаточную прочность. Через сутки поверхность можно накрыть полиэтиленовой пленкой. Стяжка высохнет примерно через месяц, до этого времени на поверхности нельзя проводить никакие работы. Желательно вообще не создавать нагрузку на бетон. Читайте также: «Как залить стяжку на теплый пол «.

Виды стяжки

Существует несколько видов стяжки:

  • обычная (мокрая), на основе песка и цемента;
  • полусухая;
  • сухая.

В последнее время многие предпочитают делать теплый пол на сухой стяжке. Смеси, использующиеся при ее создании, гораздо легче наносятся и быстрее застывают. Уже через несколько часов стяжка достаточно подсыхает, чтобы можно было переходить к следующим этапам создания теплого тепла. Это позволяет значительно уменьшить время ремонта, ведь для высыхания мокрой стяжки требуется целый месяц.

Сухие смеси можно использовать и для того, чтобы сделать водяное отопление в стяжке пола.

Монтаж стяжки для теплого пола, смотрите на видео:

Выполнение сухой стяжки

Такую стяжку сделать гораздо проще, чем традиционную бетонную. Сначала на пол укладывают полиэтиленовую пленку или другой пароизоляционный материал. На пленку насыпают мелкий сухой материал, например, кварцевый или перлитовый песок, мелкозернистый шлак. Слой выравнивают и утрамбовывают.

Сверху укладывают водостойкую фанеру, гипсокартон, ДСП или другой листовой материал. Листы скрепляют саморезами, а швы между ними шпаклюют и шлифуют. На полученную поверхность помещают битумную гидроизоляцию. Она высыхает 12 часов, по завершению этого времени можно приступать к следующему этапу работы.

Таким образом, с помощью сухой стяжки можно потратить на ремонт как минимум на месяц меньше. Если же приходится делать все три слоя стяжки, то работы закончатся на несколько месяцев раньше.

Аналогично выполняется и обычная мокрая стяжка. Сложность работы заключается в приготовлении бетонного раствора (для помещений большой площади придется использовать бетономешалку) и в необходимости тщательно выравнивать поверхность. Не имея опыта, трудно получить абсолютно ровную стяжку, которая необходима, например, для напольной плитки.

Укладка теплого пола под стяжку не требует особых умений и знаний. Самостоятельное выполнение такой работы дает возможность неплохо сэкономить, поскольку стоимость ее не такая уж и низкая. При выполнении стяжки важно в точности следовать рекомендациям специалистов, что поверхность не покрылась трещинами. Некачественный результат может стать причиной неэффективности системы теплого пола и перегрева нагревательных кабелей.

Оставляйте отзывы:

Укладка теплого пола в стяжку – как правильно сделать

Тёплые полы – отличная технология, которая внедряется в повседневную жизнь всё большего количества людей. Производства, изготавливающие детали для таких полов, активно развиваются, представляя покупателям огромный выбор товаров в своей сфере.

Тем, кто никогда не сталкивался с выбором такого способа отопления квартиры, будет сложно подобрать нужные элементы без чьей-либо помощи, однако, подобрав, вас ждёт новая проблема, связанная с монтажом тёплого пола. В данной статье вам будет рассказана технология укладки теплого пола под стяжку.

Многослойная структура

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:

  1. Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
  2. Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
  3. Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять из себя водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
  4. Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.

Финальная бетонная стяжка

Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.

Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Если вы строите тёплый пол, используя водяные трубы, то лучше использовать раствор на основе отсева – смеси песка и щебня. Таким способом вы добьётесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.

Отсевно-цементная стяжка теплых полов технология замеса:

  1. Смешайте 4 части щебня и 3,5 части песка.
  2. Добавьте 1 часть сухого цемента и перемешайте.
  3. Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.

Отдельное внимание также стоит уделить толщине бетонной стяжки. Для большинства нагревательных элементов подойдёт стяжка толщиной в 3-7 см, однако если вы устанавливаете такой пол на производстве, то лучше увеличить толщину стяжки до 10 см. Стяжка, устроенная на основе водяных труб, также должна быть толще и составлять 4,5-7 см в глубину.

Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.

Важно отметить, что для квартир с низкими потолками есть специальные самовыравнивающиеся смеси. По словам производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме этого, вы можете изготовить самостоятельно иной раствор, смешивая сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.

Как уложить теплый пол

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

Демпферная лента

Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.

Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

Металлическая сетка

Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.

Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.

Чистовая стяжка

Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен. Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.

Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.

Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.

Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.

Тёплый пол можно включать только после полной просушки стяжки (примерно месяц), на протяжении этого времени стоит смачивать бетон, чтобы он затвердевал, а не сох. Читайте также: «Как положить теплый пол с водяным контуром правильно «.

Технология заливки стяжки для теплого электрического пола

    Содержимое:
  1. Какой слой стяжки под электрический теплый пол
  2. Какая толщина стяжки над электрическим полом
  3. Какую стяжку выбрать для заливки
  4. Чем армировать стяжку
  5. Как залить стяжку правильно
  6. Как сделать электрический теплый пол без стяжки

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

  1. Толщину стяжки под и над греющим кабелем.
  2. Выбор способа монтажа стяжки.
  3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

  • Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
  • Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

  1. Толщина кабеля.
  2. Тип полов.
  3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

  • Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
  • Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета — речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
  • Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

  1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
  2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

  1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно — песчаного раствора.
  2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
  3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

  1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
  2. Укладка нагревательных матов — этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

Расчет мощности и температуры тёплого водяного пола

Источники: http://teplospec.com/teplyy-pol/ukladka-teplogo-pola-v-styazhku-osnovnye-pravila.html, http://polspec.com/teplyy-pol/ukladka-teplogo-pola-v-styazhku-kak-pravilno-sdelat.html, http://avtonomnoeteplo.ru/teplye-poly/558-styazhka-dlya-teplogo-elektricheskogo-pola.html

pol-v-dome.ru

Как класть теплый пол: устройство, схемы и инструменты

Теплые полы - одно из самых удачных решений для обеспечения вашего комфорта. Если вы еще не решились на монтаж или думаете над типом обогрева, данная статья поможет определиться с выбором.

Схема установки теплого пола.

Преимущества теплого пола:

  1. Комфорт. Холодные полы зимой - малоприятное явление. Сколько бы вы ни прогревали дом или квартиру, полы теплее не становятся, ведь тепло всегда поднимается вверх. Установив систему теплых полов, вы забудете об этой проблеме. Особенно это актуально для семей с детьми.
  2. Удобство эксплуатации.
  3. Практичность, надежность.
  4. Система незаметна в интерьере.
  5. Даже если теплоноситель не слишком прогрет, в доме будет тепло.

Разновидности теплых полов

Система теплого пола может быть нескольких видов: водяной, электрической и инфракрасной.

Рассмотрим принципы работы каждого из видов теплых полов, отличия и особенности монтажа инфракрасного пола.

Водяной теплый пол

Схема устройства водяного теплого пола.

Принцип его действия достаточно прост: пластиковые трубы, по которым циркулирует вода, укладываются по всей площади комнаты. Вы можете регулировать температуру по своему усмотрению. Такое удовольствие стоит относительно недорого, однако не в каждой квартире возможно его уложить. К тому же водяной теплый пол «съедает» около 10 см высоты комнаты.Многие боятся и протечек воды, но при грамотной установке такая возможность сводится к минимуму.

Электрический теплый пол

Название говорит само за себя, это - электрический кабель, уложенный в определенном порядке под стяжку. Как правило, систему укладывают на небольших площадях, а при интенсивном ее использовании вам придется оплачивать немалые счета по электроэнергии. Эти недостатки могут сделать использование электрического теплого пола нецелесообразным.

Инфракрасный теплый пол

Схема подключения инфракрасного теплого пола.

Инфракрасный теплый пол, недавно появившись на рынке, быстро завоевал популярность. Принцип его действия немного отличается от действия водяного и электрического теплого пола: с помощью инфракрасного излучения нагревается не воздух, а предметы. То есть вы будете ощущать тепло от пола лишь когда наступите или прикоснетесь к его поверхности. Монтаж инфракрасного пола должен производиться строго по правилам, желательно, чтобы это делали специалисты.

Существует два вида инфракрасного пола: стержневой и пленочный теплый пол. Они различаются между собой особенностями монтажа и эксплуатации. Например, пленку можно укладывать под ламинат, линолеум, ковролин и т. д. Стержневая система предусматривает последующую стяжку, на которую кладется любое покрытие. И еще пленку нельзя положить в тех местах, где предусмотрена стационарная мебель (шкафы, диваны и т. п.), а также в комнатах с повышенной влажностью (во избежание попадания воды на ее поверхность).

Как монтировать инфракрасный теплый пол

Материалы и инструменты:

  • система инфракрасного теплого пола;
  • теплоизоляционный материал;
  • полиэтиленовая пленка;
  • скотч;
  • ножницы;
  • обжимные клещи;
  • отвертка.

Порядок проведения работ по монтажу стержневого пола

Устройство стержневого пола.

  1. Подготовка поверхности. Она должна быть ровной и чистой.
  2. Укладка теплоизоляционного материала на пол. Его листы скрепите между собой скотчем.
  3. Начинаем класть маты возле того места, где впоследствии будет находиться регулятор температуры. Расстелив рулон по длине комнаты, разрезаем с одной стороны провод (между гибкими стержнями) и продолжаем разворачивать мат в противоположном направлении. Повторяем эти действия пока не устелим всю комнату.
  4. Скрепляем стержни мата между собой и с теплоизоляционным материалом.
  5. Подключаем мат к терморегулятору, устанавливаем датчик температуры
  6. Ножом делаем отверстия в теплоизоляционном материале (для хорошего сцепления раствора с полом).
  7. Проверяем систему, включив ее в сеть.
  8. Делаем стяжку.

Порядок проведения работ по монтажу пленочного пола

Дальнейшие действия будут зависеть от того, какое напольное покрытие вы собираетесь класть. Но приступать к его укладке необходимо после полного высыхания стяжки.

  1. Просчитываем площадь, на которую будете класть пленку.
  2. Очищаем и выравниваем поверхность.
  3. Укладываем теплоизоляционный материал.
  4. Кладем полосы пленки на расстоянии друг от друга 5 см, крепим их скотчем.
  5. Специальными клипсами соединяем провода, пленку и медные шины.
  6. Устанавливаем термодатчик.
  7. Включаем систему в сеть для проверки - не более чем на 15 минут.

Теперь можно класть напольное покрытие. Если это будет ламинат, то под него обязательно нужно положить полиэтиленовую пленку для пароизоляции. Если ковролин или линолеум, то кладутся листы ДВП. На первый взгляд установить инфракрасный теплый пол под силу даже новичкам, но в этом деле найдется столько «подводных камней», что монтаж своими руками может обойтись очень дорого. Поэтому какой бы вид теплых полов вы не выбрали, прежде всего проконсультируйтесь со специалистами.

Поделитесь полезной статьей:

Top

fazaa.ru

.
