Дымоходы для топочных и кладочных каминов. общие положения

Степень эффективности и надёжности работы любого дымохода существенно зависит от того, какое именно отопительное устройство к нему подключено. Поэтому для отопительного устройства того или иного типа оптимальными являются дымоходы разных конструкций.

Камины классические, выложенные из кирпича, и имеющие открытую топку лучше всего работают с дымоходами, отвечающими следующим требованиям: канал обязательно должен быть прямоточным, его проходное сечение должно иметь площадь, которая равна или превышает 1/10 часть площади сечения проёма топливника.

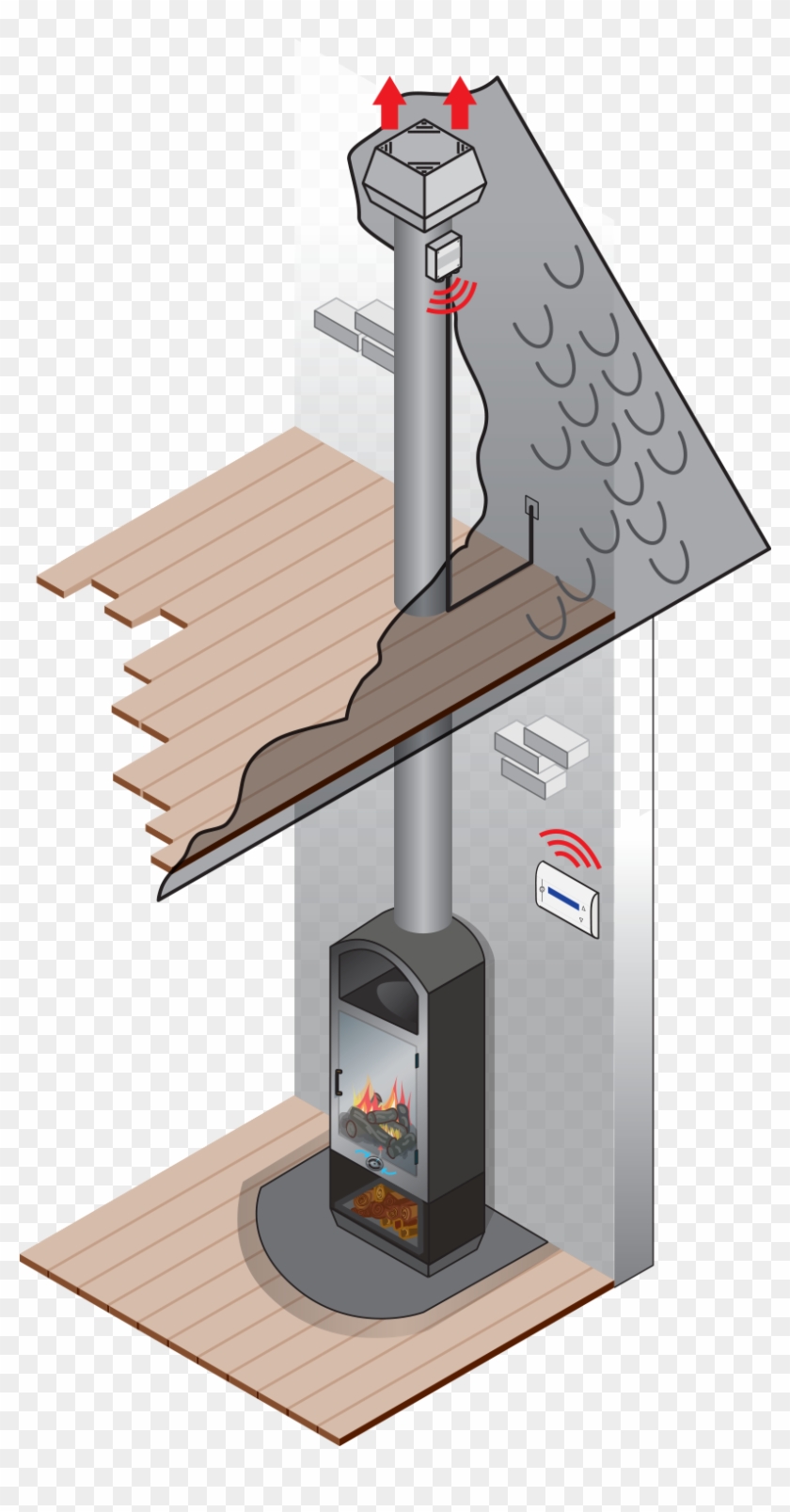

Камин-очаг, имеющий топку, открытую с двух и более сторон, должен иметь колпак-дымоуловитель, который переходит в дымоход увеличенного сечения, желательно с установленным в нём вытяжным устройством, работающим на всасывание.

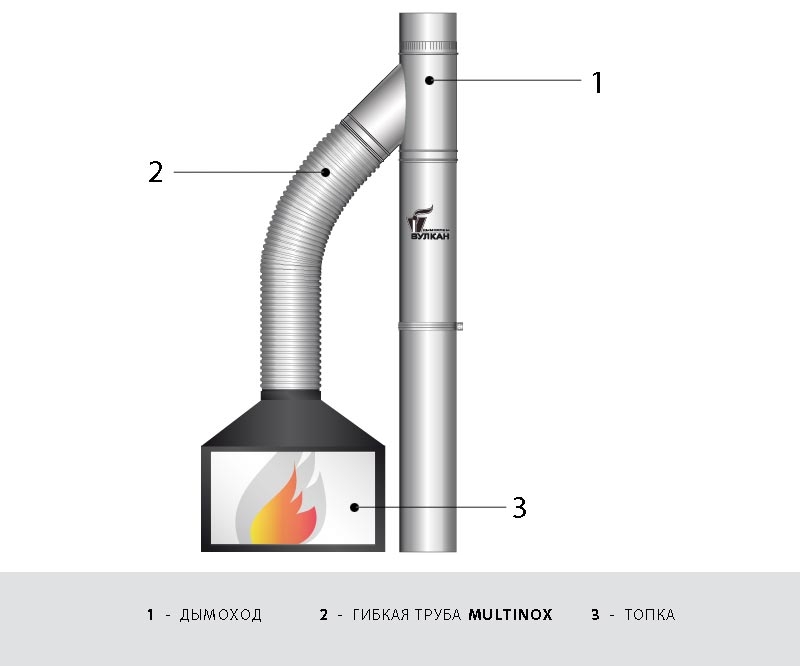

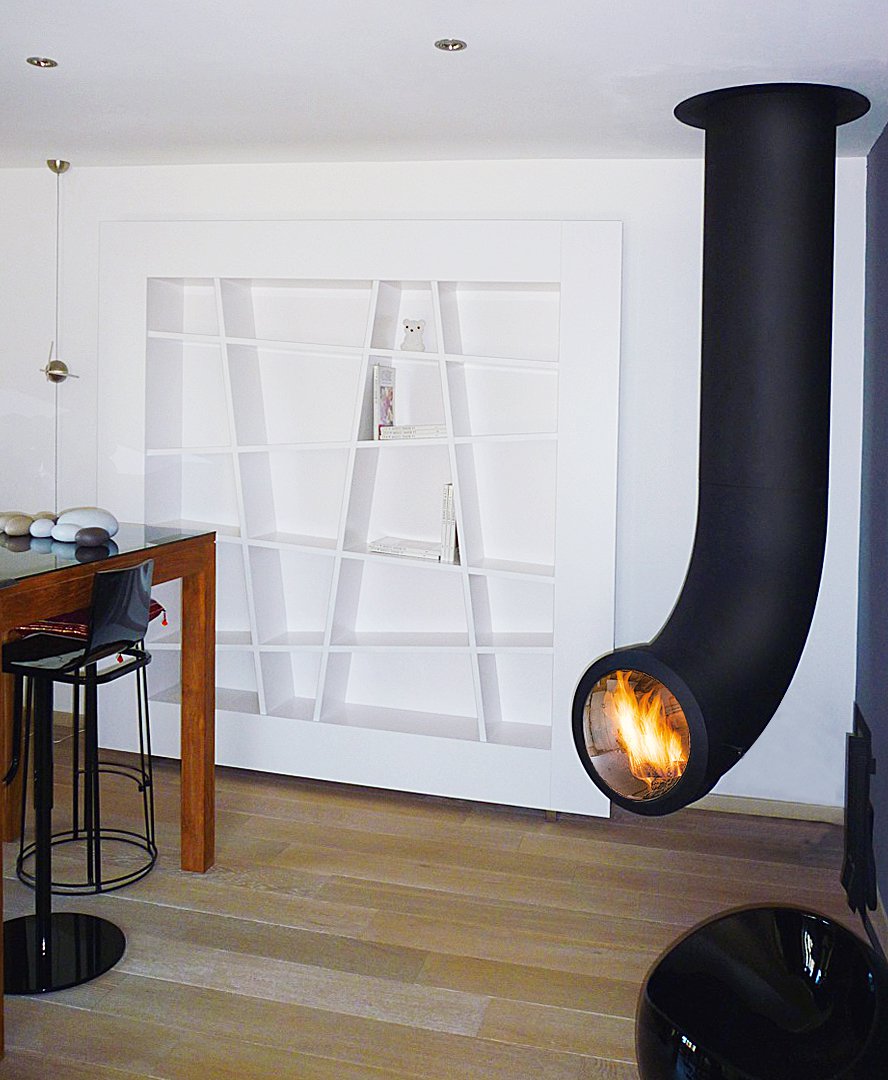

Камин с закрытой топкой – практически все указанные конструкции хорошо работают с модульными дымоходами, выполненными из стали.

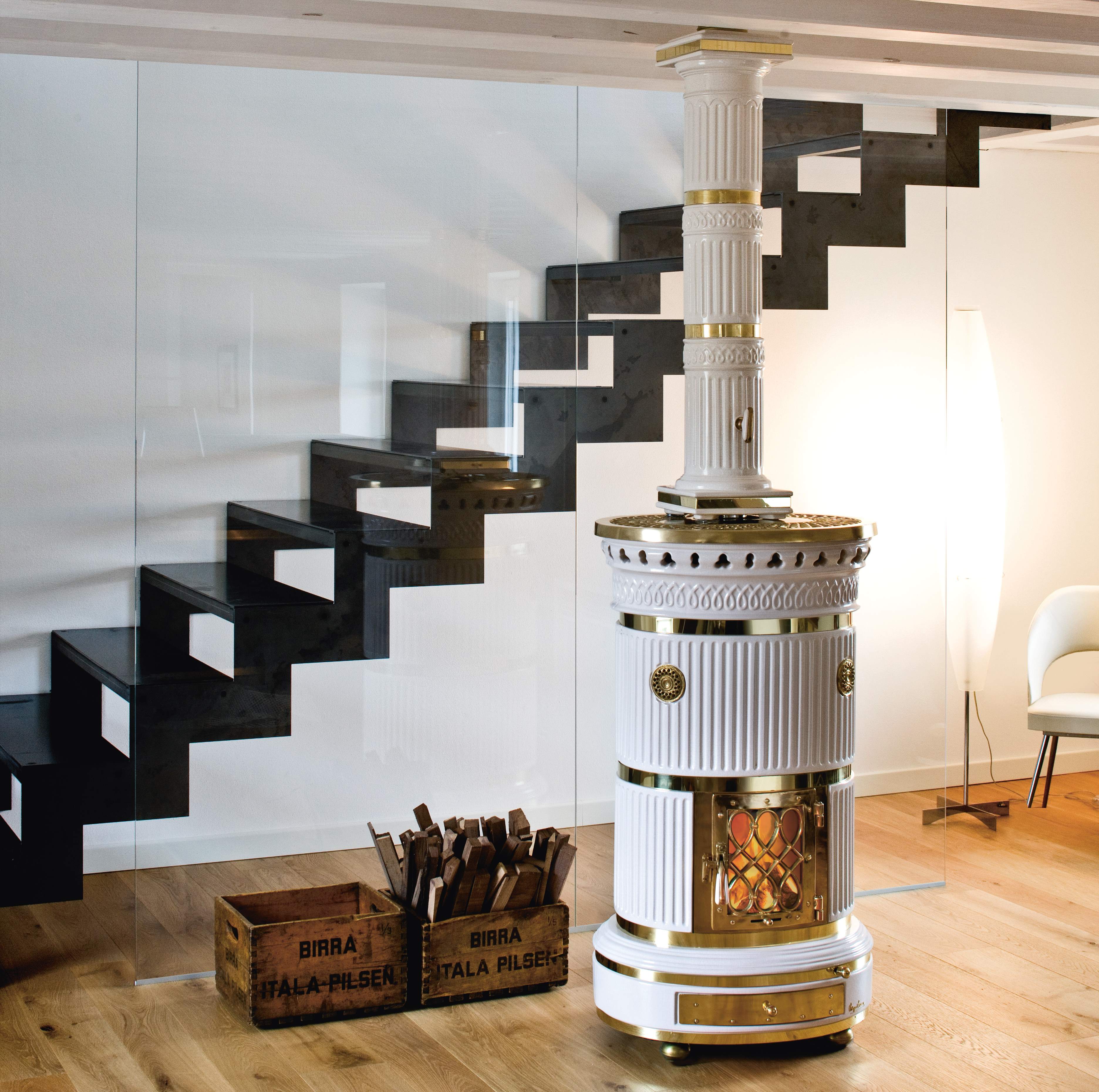

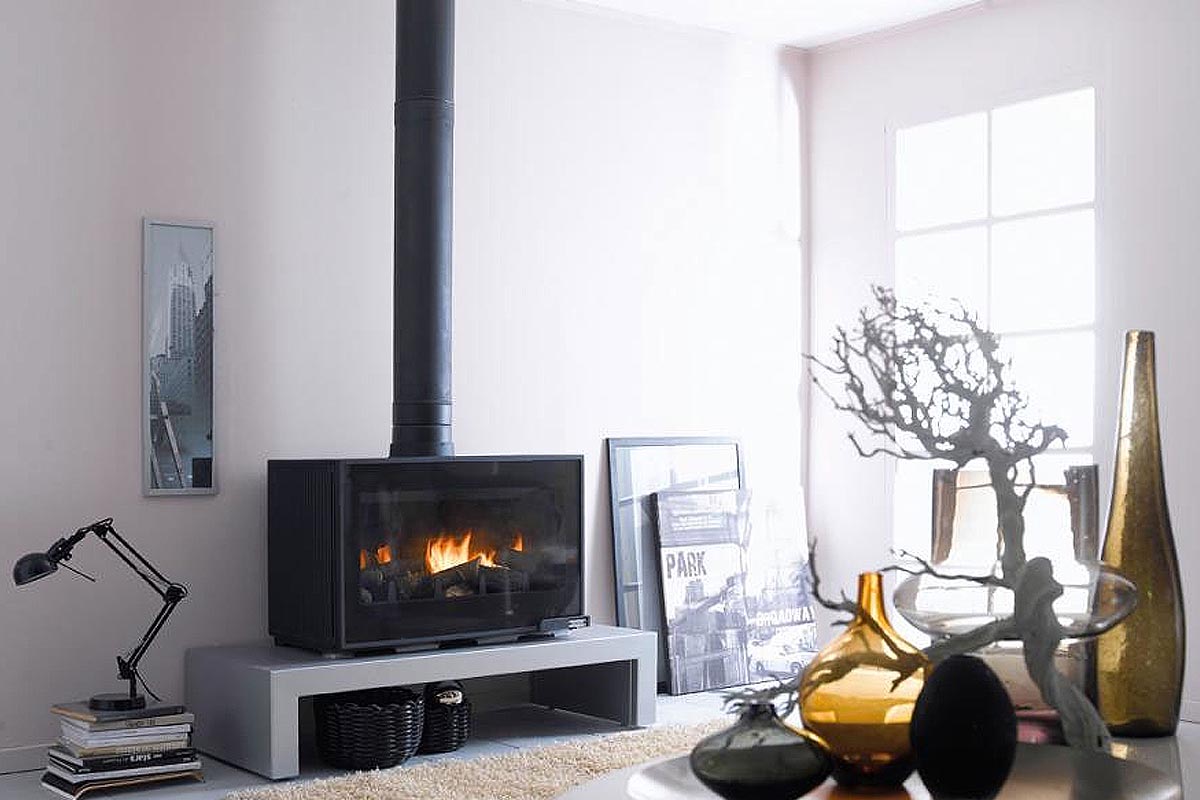

Каминопечь – главное отличие такой конструкции от остальных заключается в наличии встроенного дымового канала. Газы, проходя по нему, охлаждаются. В связи с этим указанным конструкциям требуется для нормальной работы хорошо утеплённый модульный или массивный кладочный дымоход.

Многие каминные топки имеют на выходном патрубке регулируемую заслонку (шибер). В закрытом положении (смотри рисунок А) она ограничивает тягу, частично перекрывая дымоход. В результате получаем замедление процесса горения. В полностью открытом состоянии (рисунок Б) ничего не препятствует выходу газов – режим розжига или ситуация, когда в топку добавляются дрова. В некоторых конструкциях открытие дверки топливника автоматически переводит шибер в открытое положение.

Основным отличием действующего норматива, в котором изложены современные требования к дымоходам (СНиП 41-01-2003), от его предшественника (СНиП 2.04.05-91) является:

• разрешение использования дымоходов выполненных из двухстенных стальных труб, имеющих негорючую теплоизоляцию в тех случаях, когда температура отводимых из отопительного устройства газов не превышает 500 градусов;
• разрешение на установку дефлекторов, зонтов и иных насадок на оголовки труб дымоходов, если последние выходу дыма не препятствуют.

Вспомним о цифрах, гарантирующих безопасность

Минимальная высота дымохода, измеряемая от их устья до уровня колосниковой решётки – 5 метров. Превышение трубы над кровлей (минимальное) – 500 миллиметров. Разрешено отводить трубу под углом к вертикали, равным 30 градусам на расстояние, не превышающее 1000 миллиметров.

Если кровля здания выполнена из материалов, относящихся к горючим, то требуется в обязательном порядке устанавливать сетчатый (5*5) искроуловитель. Бетонные или кирпичные дымовые трубы должны отстоять от любых деталей крыши, являющихся горючими, на 130 миллиметров и более. Если дымоход керамический и не имеет изоляции, то указанное расстояние возрастает до 250 миллиметров. При наличии изоляции – 130 миллиметров. Аналогичные расстояния в части перекрытий из горючих материалов имеют следующие значения: расстояние от ВНУТРЕННЕЙ стенки дымового канала до незащищённых конструкций должно составлять 500 миллиметров, до защищённых – 380 миллиметров. Но указанные цифры (в тексте документа используется термин «разделка») касаются только труб кирпичных. А для современных модульных дымоходов остаётся только руководствоваться инструкциями, которые написаны производителями.

Наличие в трубах типа «сэндвич» термоизоляционного слоя одновременно решает триединую задачу: не допускает переохлаждения отводимых газов , обеспечивает безопасную в пожарном отношении температуру наружных стенок, не даёт температуре на внутренних стенках достигнуть точки росы.

Существует ещё одна, достаточно важная, характеристика дымохода, о которой при покупке постоянно забывают. Это его газоплотность. Значение указанного показателя прямо зависит от конструкции стыков. В настоящее время производителями предлагается несколько вариантов технических решений. на французских моделях Hild устанавливают центрирующие муфты. Образующийся в месте стыка сдвоенный выступ обжимается специальными хомутами. Фирма Raad решила данный вопрос за счёт конусообразного соединения и кольцевого выступа. Англичане (Selkirk) создали хомут особой формы и т.п.

Однако абсолютное большинство дымоходов, изготовленных из стали, на сегодня монтируется методами традиционными. И тут много зависит от качества приобретённых вами деталей. И один технический нюанс. Обычно при сборке мы всегда надеваем верхнюю трубу на нижнюю. Но в данном случае следует поступать наоборот. При сборке одноконтурного модуля (а при работе на улице и двухконтурного) верхний модуль вставляется в нижний. Это делается для того, чтобы не допустить просачивания конденсата сквозь стыки.

Сколько труб «в самый раз», три или одна…?

Вопрос из песни Юрия Никулина знают все. И его ответ на него тоже. А как обстоит дело с дымоходами. Действующий норматив содержит определённые требования. Но современные дымоходы и по этому вопросу остались без нормативного регулирования, так как изложенные в нём положения касаются только дымоходов, выложенных из кирпича (например, кладка рассечки при одновременном подключении двух отопительных приборов на одном этаже к единому дымоходу).

В модульном дымоходе указанный вопрос решается намного проще, труба второй топки подсоединяется через тройник, а при разных диаметрах дымовых каналов меньший просто врезается в больший. Но после этого потребуется увеличить сечение основного дымового канала. А насколько? На это существует две точки зрения: новое сечение это сумма сечений двух каналов, и достаточно увеличить его на 30-50 процентов. Причём, сторонники второй версии мотивируют это тем, что две одновременно работающие топки прогревают общий дымоход гораздо лучше одной, что приводит к усилению тяги. Но данное утверждение справедливо только для тех дымоходов, высота которых более 6 метров.

Если к одному дымоходу планируется подключение двух отопительных приборов, установленных на разных этажах, то вопрос усложняется в разы. Такая система может работать, но требуется провести множественные расчёты и т.п.

Вся вышеприведённая информация касается исключительно каминов, имеющих закрытую топку. Топки открытые гораздо опаснее в пожарном отношении и более требовательны к тяге. Они требуют отдельного дымохода.

Более детально достоинства и недостатки дымоходов, выполненных из различных материалов, будут рассмотрены в следующих статьях.

Дымоходы для каминов из нержавейки

	Адаптер ММ
	Адаптер ПП
	Адаптер старт.
	Дефлектор
	Дымоход конв-р
	Дымоход одност.
	Дымоход сэндвич
	Заглушка
	Зонт
	Колено одност.
	Консоль
	Конус
	Кронштейн стен-й
	Крышная разд-ка
	Оголовок
	Опора напольная
	ППУ
	Площадка монт-я
	Площадка опорная
	Старт-сэндвич
	Сэндвич-колено
	Сэндвич-тройник
	Сэндвич-шибер
	Тройник одностенный
	Труба-телескоп
	Труба-телескоп
	Фланец
	Хомут
	Шибер
	Штанга для стен. хомута
	Экран защитный
	Юбка

Дымоход для камина: схемы устройства, виды, размеры, какая лучше, монтаж и установка трубы своими руками

Конструктивные особенности и принцип работы

Дымоход для камина представляет собой вертикальную конструкцию на основе трубы круглого сечения, которая подсоединяется к отводящему патрубку топки камина и выходит через кровлю наружу.

Работа дымохода основана на силе тяги, которая возникает из-за разницы давлений в верхней и нижней части конструкции. В верхней части трубы дымохода, находящейся над поверхностью кровли, воздух более разрежен, что создает область низкого давления. За счет этого отработанные газы естественным образом выходят из дымохода наружу.

Конструктивные особенности дымохода камина зависят от типа печного оборудования. Современный камин в помещении – это не обязательно ниша в стене дома. Это может быть отдельно стоящая печь открытого или закрытого типа, работающая на дровах, угле, торфе и даже топливных брикетах. От размера камина, его расположения и конструкции зависит устройство дымохода.

Это важно! Общая особенность дымохода всех каминов – контакт с горячим воздухом и продуктами сгорания топлива, что требует от материала дымохода особых огнеупорных свойств и устойчивости к агрессивному воздействию.

Виды труб для дымохода

Для изготовления дымохода камина применяются различные материалы. Различают несколько основных видов труб:

• кирпичные;
• стальные;
• керамические;
• эмалированные.

Каждый материал обладает своими свойствами, которые влияют на работу воздуховода. Труба необходима для большинства видов каминов, за исключением электрокамина. Так как при его работе не выделяется дым, а действие основано на подсветке тумана при помощи светодиодов, дымоход в электрическом камине выполняет только декоративную функцию и может быть выполнен из любого материала.

Труба из кирпича для камина

Для строительства дымоходов применяется шамотный полнотелый кирпич. Это огнеупорный материал, который выдерживает экстремальные температуры. Срок службы такого воздуховода при правильном уходе может быть довольно долгим.
При возведении каминного воздуховода из кирпича есть несколько нюансов. Труба дымохода объединяется с вентиляционным стояком в одну тяжелую конструкцию. Из-за этого необходим прочный фундамент. В качестве опоры может быть использована несущая стена или опорная плита.

Труба для камина из кирпича делается в форме прямоугольника или квадрата. Блоки материала соединяются при помощи известково-песчаного раствора. Для укрепления трубы используются анкеры. Они устанавливаются в дымоход на глубину не менее чем 20 см. Чтобы избежать разрушения кирпичной трубы, необходимо провести армирование ее стен. Кирпичная кладка укрепляется арматурой через каждые третий ряд.

Кирпич хорош тем, что может легко выдерживать экстремальные температуры

К недостаткам каминных труб из кирпича можно отнести:

• дороговизну материала;
• необходимость заливки толстого слоя фундамента;
• внутри воздуховода копится сажа и пепел из-за шероховатой структуры кирпича;
• прямоугольная форма дымохода приводит к появлению заторов, из-за чего труба нуждается в постоянной чистке;
• неровные стены становятся причиной плохой тяги в дымоходе, из-за чего дым проникает в помещение;
• разрушение под влиянием образования конденсата в трубе.

Чтобы кирпичная кладка служила как можно дольше, в уязвимых участках ее необходимо утеплить. В качестве утеплителя можно использовать минеральные плиты.

Стальной дымоход

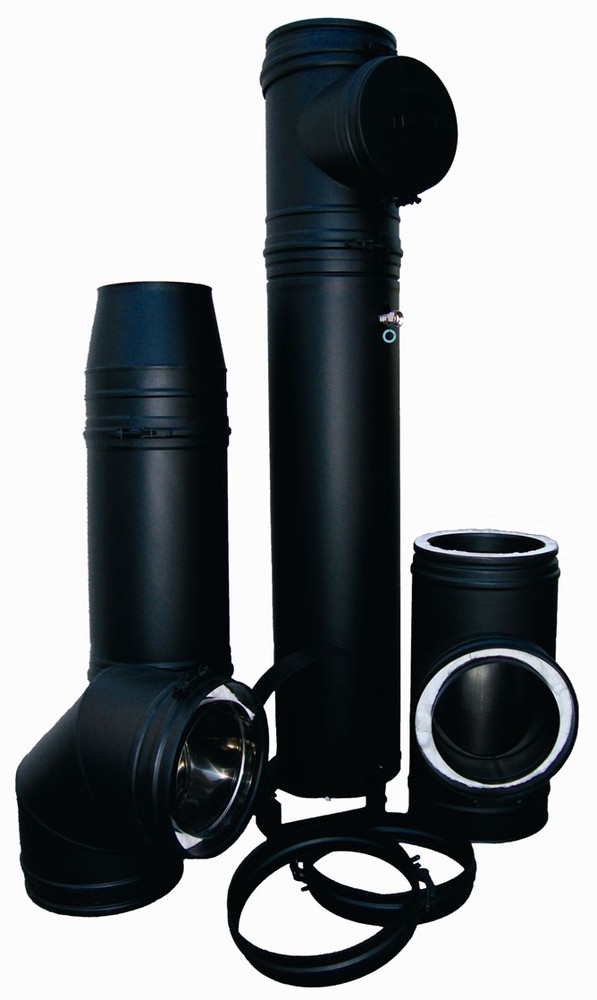

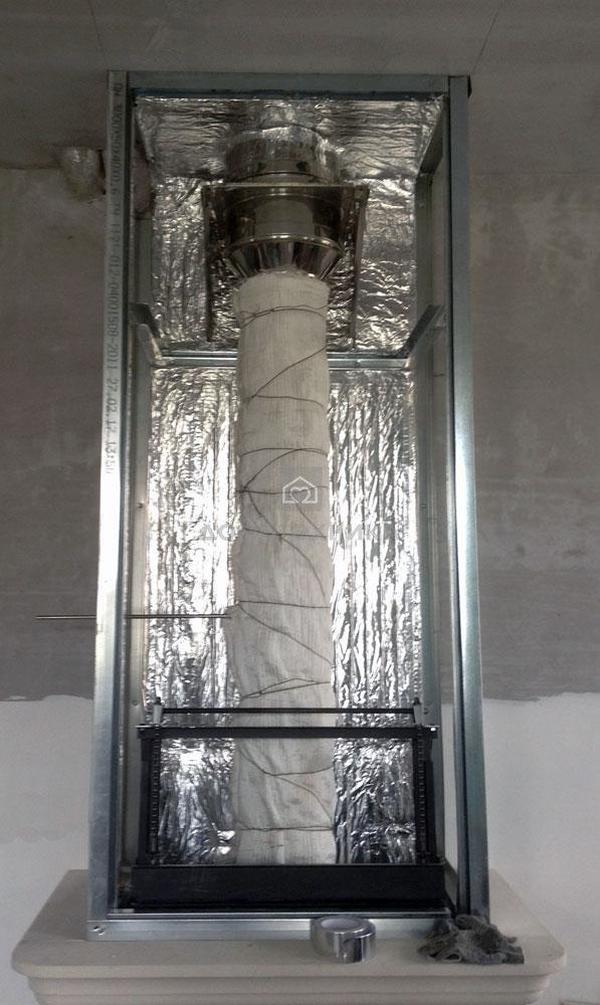

Еще один популярный вид труб для камина – так называемая сэндвич труба. Такое название связано с тем, что дымоход представляет собой сборную конструкцию из нескольких элементов. Два цилиндра из нержавеющей стали разного диаметра вставлены один в другой, между ними размещается слой термоизоляции. Труба для камина из нержавейки отлично подходит для удаления дыма из газовых моделей очагов. Она может подсоединяться к очагам из различного материала. Например, к чугунным каминам.

Сэндвич труба для дымохода между двумя слоями стали имеет прослойку утеплителя

Срок службы стального дымохода – около 20 лет. В отличие от кирпичной трубы, воздуховод из нержавеющей стали сделан в форме цилиндра. Благодаря этому повышается тяга из камина. Сталь – это гладкий материал, поэтому сажа и пепел не оседает на стенках трубы в таком количестве, как на кирпичной кладке.

Нержавейка является доступным и относительно дешевым материалом. Стальной дымоход имеет небольшой вес и не нуждается в постройке дополнительной опоры. Это один из самых экономических вариантов труб для камина. Еще одно преимущество стального дымохода для очага – это возможность его монтажа непосредственно после всех строительных работ. К существенным недостаткам трубы из нержавеющей стали можно отнести разве что непривлекательный внешний вид, из-за чего в частных домах для трубы понадобится дополнительная отделка.

Керамический каминный воздуховод

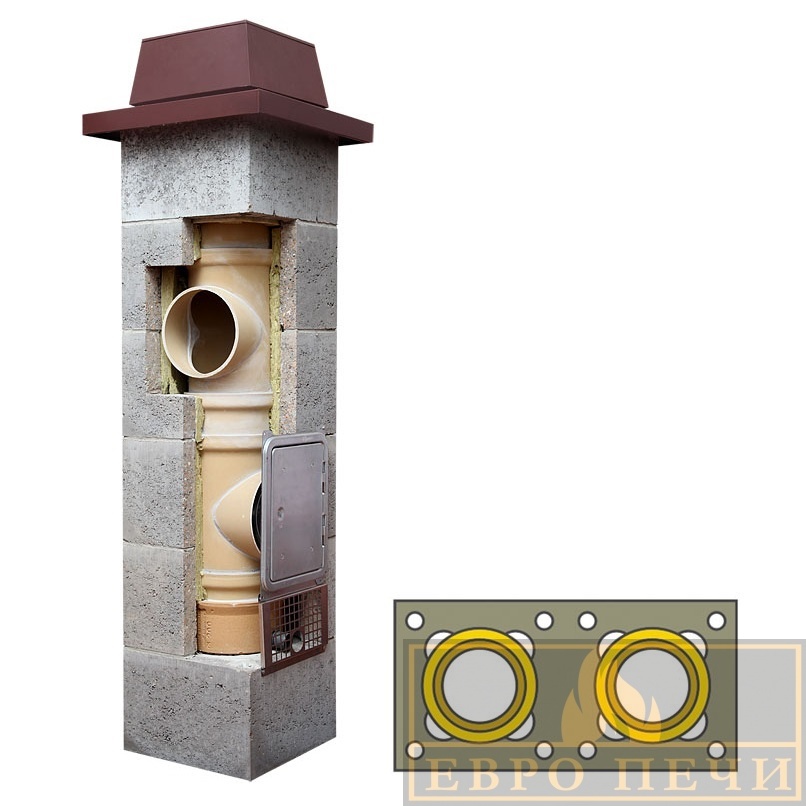

Особой популярностью пользуются керамические трубы для камина, в которых идеально сочетается цена и качество изделия. Керамический дымоход представляет собой конструкцию из нескольких труб и бетонных блоков. Срок службы такой трубы при правильном уходе – около 30 лет.

Как в случае с трубами из нержавеющей стали, воздуховод из керамики не нуждается в постройке дополнительного фундамента. Трубы изготавливаются из легких бетонных блоков. Блоки соединяются и укрепляются при помощи армирования. Внутри блоков находится керамическая труба. Нередко между блоками и трубой прокладывается дополнительный слой теплоизоляции. Он необходим в том случае, если камин работает от твердого топлива и жар превышает отметку в 400 градусов.

Керамический дымоход для камина не требует дополнительного фундамента

У керамических труб для каминов одни из лучших показателей по силе тяги. Они легко собираются и быстро устанавливаются. Также это один из самых долговечных видов дымоходов. Благодаря наличию в бетонных блоках специальных отверстий, можно без труда проводить чистку трубы от засоров. Также зазоры служат для предотвращения скопления конденсата внутри керамической трубы.

Эмалированная труба для камина

Эмалированный дымоход представляет собой трубу из углеродистой стали и нескольких слоев защитной эмали. Эмаль защищает металл от коррозии и повреждений. Покрытие хорошо удерживает тяжелые металлы и ядовитые испарения, не давая им проникнуть наружу сквозь дымоход.

В качестве термостойкой эмали применяют два вида покрытия – грунтовое и покровное. Затвердение покрытия происходит при термической обработке. Труба обжигается при температуре не ниже 900 градусов. В итоге металл и эмаль образуют между собой плотное соединение.

Эмалированные трубы для камина могут выдерживать температуру до 500 градусов. К недостаткам материала можно отнести хрупкость трубы. Устанавливать такой дымоход нужно с большой осторожностью, так как любое механическое воздействие может повредить материал.

Из бетона

Бетонные трубопроводы для отвода дыма редко встретишь в частных домах. Связано это со сложностями в проведении монтажных работы. Из-за большой массы трубопровода нужно сооружать отдельное основание, ожидать пока бетонный раствор застынет. Только после застывания можно демонтировать деревянную опалубку.

Из асбоцемента

В прошлом веке асбоцементные трубы получили высокую популярность. Этот материал был дешевле металла, кирпича. Сначала асбоцементные трубки не применялись для сборки дымоходов, но после распада Советского Союза у многих людей не хватало средств на устройство трубопроводов для отвода дыма из других материалов.

Недостатки:

• быстро разрушаются при длительном воздействии влаги;
• на шероховатых поверхностях скапливается сажа;
• материал начинает гореть при температуре свыше 300°C.

Трубы из асбестоцемента подойдут для изготовления временных систем.

Из стеклокерамики

Инновационный материал для изготовления дымоходов. Для изготовления стеклокерамических дымоходов используют термостойкие компоненты. Преимущества:

• аккумуляция тепловой энергии;
• высокая устойчивость к частым перепадам температуры;
• стойкость к воздействию конденсата;
• долговечность, надежность.

Минусы — высокая стоимость, большой вес. Монтировать трубки из стеклокерамики нужно согласно ряду правил, учитывая особенности материала.

Дымоход из стеклокерамики

Характеристики

Обеспечить качественную тягу можно только в том случае, если правильно выбран диаметр трубы дымохода. Расчет диаметра зависит от мощности печного оборудования. Возможные варианты диаметра:

• для печек мощностью до 3500 Вт — 14 на 14 см;
• для оборудования мощностью от 3500 до 5000 Вт — 14 на 20 см;
• для печей мощностью 5000-7000 Вт — 14 на 27 см.

Также нужно учитывать особенности материала, тип используемого топлива.

Печь

Преимущества и недостатки

Сильные, слабые стороны трубопроводов для отвода дыма зависят от используемого материала для изготовления отдельных элементов трубопровода. Преимущества асбоцементных, бетонных труб:

• надежность, долговечность;
• высокая прочность;
• низкая цена.

Недостатки:

• большой вес конструкции;
• сложный монтаж.

Сильные стороны элементов трубопровода из нержавеющей стали, оцинковки:

• на внутренних стенках медленно скапливается сажа;
• высокая прочность;
• поверхности не покрываются ржавчин

Секреты выбора дымохода для печи-камина. Виды. Какой лучше?

Дымоход – специальная система, применяемая для создания принудительной тяги, вывода продуктов горения за пределы помещения по дымоотводящим каналам. Существуют разные виды каналов, каждый из которых имеет свои особенности, достоинства и недостатки. В этом материале рассмотрим особенности побора и монтажа дымохода для печи и камина.

Для чего нужен дымоход

Любой вид печного отопления, предусматривает наличие дымового канала. Если он смонтирован не продумано, то возникает эффект обратной тяги, при которой все продукты горения идут в помещение, возникает задымление, а может произойти пожар. Поэтому к монтажу стоит относиться ответственно. А как вы понимаете, камин чаще всего располагается в зале. Поэтому к дымоходу нужно подойти максимально внимательно.

Правильно смонтированный дымоход жизненно необходим. Он обеспечивает отведение продуктов горения, образующие во время сгорания топлива. Дымоход позволяет предотвратить скопление дыма в помещении. Он создает тягу внутри топочной камеры, отводя дым и обеспечивая приток кислорода, необходимого для горения.

Безопасность и эффективность конструкции зависит от правильности монтажа дымохода отопительной системы. И, как показывает статистика, большинство пожаров происходит из-за неправильной работы дымоходов: не правильно проведенных расчетов, применение не качественных материалов, не соблюдение правил пожарной безопасности. Дымоход необходимо чистить, проводить своевременное техобслуживание.

Принцип работы

Во время работы отопительной системы, выделяются газы. Они горячие, следовательно, плотные, поднимаются в дымовой канал. Когда происходит подъем газов по трубе, внутри нее создается пониженное давление, втягивающее холодный воздух из окружающей среды. Таким образом продукты горения выталкиваются наружу и выводятся через трубу. Воздух над дымоходом холодный и имеет другую плотность, по сравнению с дымом. Такая разница позволяет дыму легко выходить от печи или камина. Такой выходящий поток, называется восходящим.

Для обеспечения нормальной работоспособности, важно учитывать высоту дымоотвода. Если она будет рассчитана неправильно, то восходящий поток замедляет свое движение или, наоборот, ускоряет его (при слишком высокой или слишком маленькой трубе). Итог: снижается общий нагрев помещения, дым начинает идти внутрь. При сильном нарушении расчетов конструкции, обратная тяга тушит огонь.

Устройство

Устройство дымохода для печей или каминов требует от монтажников знаний норм допустимого возвышения трубы над строением. Она должна располагаться на уровне полутора метров от конька крыши и выше. Нельзя располагать трубу ниже линии, проведенной от конька вниз под углом 10 градусов, в случае расположения трубы на удаленности от конька более 3 метров. Если дымоход располагается на удалении полтора метра, то труба не должна быть ниже горизонтальной линии конька.  Если канал располагается близко к коньку, на расстоянии до полутора метров, то он не должен быть ниже его уровня (допускается отклонение 0. 5 м).

Нельзя монтировать дымовыводящий канал с трубами вентиляции под одну систему. В этом случае продукты сгорания будут затягивать в вентиляционную систему. Избежать этого можно, подняв выход с печи выше системы вентиляции.

Устройство дымохода предусматривает монтаж прямой вертикальной трубы. При необходимости, формируют повороты. Их выполняют с помощью специальных наклонных элементов под углом 45 градусов. Сумма длин всех наклонных элементов, не зависимо от высоты дымохода для печей и каминов, не должна превышать двух метров. Минимальная высота составляет 5 метров.

Выбор дымохода

Неправильно подобранный размер дымохода для камина или печи, приводит к нарушению циркуляции воздуха, вызывая нежелательные последствия: перерасход топлива, задымление угарными газами, высокой вероятности возникновения пожара, низкой продуктивности работы отопительного устройства. Чтобы это исключить, труба должна подбираться правильно.

Конструкция современных печей-каминов предусматривает наличие отверстия для топки и вывода продуктов сгорания.

Отверстие для удаления дыма оснащено патрубком. У каждой печи диаметр дымоотвода различный. При монтаже, важно, чтобы размер трубы был таким же, как имеющееся отверстие на печи-камине.

Если топка имеет нестандартные размеры, то диаметр сечения трубы подбирается больше сечения выводного патрубка. Конструкция обеспечит нормальное выведение продуктов сгорания.

Чтобы не ошибиться с выбором, рекомендуется ориентироваться на правила выбора дымоотводящей системы:

1. Диаметр не должен быть меньше выводного патрубка. В противном случае продукты сгорания не будут выводиться наружу.
2. Обязательно ознакомиться с инструкцией производителя.
3. Без необходимости, диаметр трубы увеличивать не стоит. Такая необходимость возникает только при установке печи, имеющей нестандартный размер топки.

Выбирая дымоход для печи-камина, обязательно учитывается материал, из которого будет выполнен. Дымоход из кирпича – классический вариант, монтируемый с давних времен. Решив строить из этого материала, стоит учитывать, что не каждый сорт кирпича предназначается для такого типа конструкции: большинство силикатных материалов не выдерживают высоких температур и быстро разрушаются. Лучше отдать предпочтение модульным конструкциям. Они изготавливаются по технологии «труба в трубе». Такие модели изготавливаются из нержавеющей стали, выдерживающей большие температуры.

Если температура в отопительной системе не поднимается выше 300 С, то допускается монтирование дымоотвода из асбестовой трубы. Однако гарантировать идеальные условия работы печи, не может даже производитель.

Диаметр дымохода

При обустройстве дымохода для печей-каминов, необходимо правильно подбирать его диаметр. В инструкции к печи производитель указывает необходимый диаметр трубы. Обычно он полностью соответствует габаритам выходного патрубка. В некоторых случаях, инструкция отсутствует, тогда расчеты необходимо сделать самостоятельно.

Для дровяных каминных печей с открытым типом топки, диаметр подбирается из расчета 1 к 10 (по отношению к размеру топке). По этому правилу проводится расчет цилиндрического типа конструкции. С квадратным вариантом, расчет выполняется в соотношении 1 к 1.5. Если теплоотдача топки низкая, то минимальный параметр сечения составляет 140Х140 мм. Печи-камины разных производителей дополняются дымоотводами размера 20 см, при прямоугольном варианте канала – 270Х140 мм.

Какой дымоход лучше

При обустройстве дымохода, не последнюю роль играет правильно подобранный материал. Лучше всего использовать трубы, выполненные из нержавеющей стали. Снаружи их обделывают кирпичом, блоками, выкладывая трубу, внешне напоминающую классическую каминную. При этом кирпич может использоваться не только термостойкий. Трубы имеют высокий уровень защиты от нагревания, поэтому кирпичная кладка не будет сильно нагреваться.

При монтаже стальной трубы в виде вкладыша в дымовыводящем канале, обязательно монтируется дверца для проведения осмотра системы, ее чистки. Такие дверцы размещают в местах наклона, где продукты распада могут выдавать осадок. Через окошки проводят чистку системы выведения дыма.

Хорошо зарекомендовали себя керамические трубы, предназначенные для монтажа дымохода. Они стоят очень дорого, из-за чего редко применяются. Снаружи их облагораживаются пустотелыми керамзитобетонными блоками, кирпичом. В результате трубы дымоотводящей системы получаются спрятанными внутри привлекательного короба.

Сверху на любой тип конструкции одевается оголовник. В местах прохождения труб через сгораемые конструкции, монтируется надежная, огнеупорная изоляция.

Монтаж дымохода

При монтаже дымовыводящего канала, важно придерживаться определенных правил:

1. Не стоит располагать конструкцию у наружной стены, так как система может промерзать, следовательно, тяга будет меньше, вызывая серьезные проблемы во время растопки.
2. Труба собирается строго снизу вверх.
3. Высота конструкции должна быть от 4 метров.
4. Дымоотводящие трубы должны иметь кожух. Он обеспечивает защиту от пожаров в местах, где конструкция будет соприкасаться с воспламеняемыми элементами строения.
5. Максимальная тяга обеспечивается трубой с круглым сечением.

Если в доме планируется монтировать несколько печей-каминов, то для каждой необходимо создавать дымоотводящую систему.

Правильно смонтированный дымоход поможет печи-камину нормально функционировать, экономя на горючем материале, предотвращая теплопотери.
