Способы соединения бруса и бревен + плюсы и минусы каждого из них. Укладка бруса в стык

Соединение бруса в стык хитрости рубки

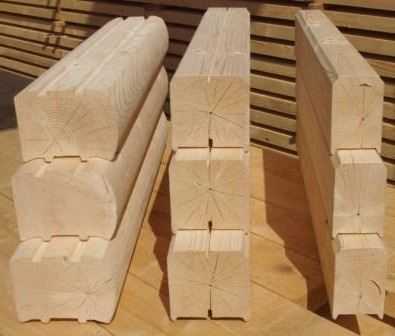

Для создания профилированного бруса используются обычные бревна, которые проходят процесс распилки. При сооружении стен дома используются самые разнообразные варианты угловых соединений, а также соединение бруса в стык. Все эти виды не представляют собой особой сложность, однако они требуют особых навыков и знаний, для того, чтобы данный процесс был эффективным и качественным. Одним из наиболее часто используемых соединений бруса, является соединение в стык.

Содержание статьи:

Преимущества и недостатки соединения

виды соединений бруса

Виды соединение бруса в стык

Стоит быть внимательным, потому что многие компании используют соединение бруса в стык по умолчанию, без осведомленности клиентов. В будущем это может привести к расстыковыванию углов, а это уже является основной причиной нарушение целостности всей постройки.

Принцип изготовления

Соединение бруса в стык представляет собой одни из основных этапов в процессе сруба, или по-другому рубки. При соединении бруса необходимо строго учесть все углы соприкосновения и уровень силы трение. Это необходимо для того, чтобы в процессе укладки не возникло никаких несостыковок, особенно если постройка делается своими руками. Также необходимо обратить особое внимание на то, какая именно технология используется для обтесывания углов вставки. Важно, чтобы каждая сторона бруса была тщательно обработана. Это влияет на дальнейшую теплопроводность дома и на качество самой постройки.

Основной принцип такого метода заключается в создании запила. Если все сделано качественно, то никаких щелей не будет образовываться, следовательно, сквозняков в помещении также можно избежать. Конечно, крепление бруса нагелями, или же крепление бруса в стык – это технология, которая не терпит халатности, все должно быть сделано четко.

profibrus.ru

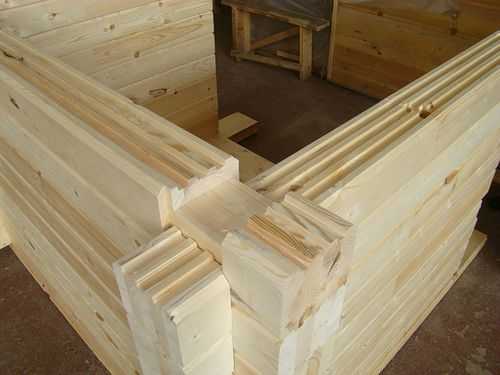

Соединение бруса в углах: основные способы

Частные застройщики в последнее время при выборе материала для строительства дома все чаще отдают предпочтение дереву. И это не только дань моде на экологически чистое жилье — это еще и генетическая память о поколениях предков, на протяжении тысячелетий строивших деревянные дома.

Дома из бруса пользуются большой популярностью не только благодаря экологичности, но и простоте монтажа.

Есть еще один немаловажный аспект. Древесина сегодня относительно дешевый строительный материал, вдобавок он легче по отношению к таким распространенным материалам, как кирпич или разнообразные блоки, из-за чего деревянному дому не нужен массивный фундамент. Поэтому выбор дерева в качестве строительного материала для дома — это еще и существенная экономия средств. Но сегодня вследствие научно-технического прогресса в строительстве домов на смену традиционному бревну все чаще приходит новый строительный материал — деревянный брус. В обоих случаях строительство дома предполагает одну технологическую операцию — возведение сруба, но способы угловых соединений для бревна и для бруса несколько различаются, хотя и имеют общую основу.

Основные виды углового соединения бруса

При возведении дома из бруса, очень важно правильно выполнить соединение материала.

Угловое соединение — важнейший элемент конструкции дома. Поэтому, прежде чем приступить к работе, нужно иметь четкое представление не только о том, как его устроить, но и какие требования к такому соединению предъявляются. Таких требований два.

Первое — угол должен быть прочным. Понятно, что правильно уложенные венцы должны оставаться на месте под собственной тяжестью. Но уложенные венцы, и в первую очередь в местах угловых соединений, в любом случае будут иметь дело с естественной деформацией дерева, обусловленной воздействием окружающей среды. Поэтому уложенный угол при деформации ни в коем случае не должен разойтись, образовав щель. Второе важное требование: угловое соединение должно быть герметичным, особенно в жилом доме или бане.

Ведь вряд ли хозяева таких построек будут рады сквознякам в углах. В строительстве сруба есть неписаное правило: вероятность появления сквозняков тем меньше, чем сложнее тип углового соединения. Но если речь идет о постройке сарая или амбара, то высокой герметичностью угловых соединений в этом случае можно пренебречь.

Электролобзик понадобится для того, чтобы вырезать пазы в брусе.

В строительства дома из бруса, как и дома из бревна, различают два вида угловых соединений: с остатком и без остатка. При соединении бруса в углах без остатка углы дома получаются традиционно ровными, при угловом способе соединения с остатком торцы венцов на некоторое расстояние выходят за плоскость стены.

Способ соединения без остатка считается более экономным, ведь в этом случае на строительство дома идет меньше материала. Но при способе соединения угла с остатком общая конструкция сруба получается более устойчивой, а углы теплее, что для жилого помещения очень важно.

Для рубки угла дома, независимо от выбранного способа и типа соединения бруса, понадобятся:

топор,
электролобзик (при его отсутствии можно воспользоваться ножовкой, но, учитывая объем работ на всех четырех углах, длительность возведения сруба значительно увеличится),
молоток,
долото,
киянка.

Вернуться к оглавлению

Угловое соединение «с остатком»

Угловое соединение «с остатком» чаще всего выполняется с помощью замочного паза «в обло». Такой паз может быть односторонним, двухсторонним и четырехсторонним. Но во всех случаях он делается не в торце, а на расстоянии 2 или 3 поперечных сечений от края торца. Ширина сделанного паза должна соответствовать поперечному сечению бруса.

Ширина паза должна полностью соответствовать поперечному сечению бруса.

Самый простой способ такого крепления — в полдерева. Это способ с односторонним пазом, при котором с верхней стороны делается поперечный пропил на глубину в половину толщины бруса. В этот паз под прямым углом вставляется верхний венец, и так, поочередно перевязывая укладываемые венцы, рубят угол дома из бруса. Венцы для большей прочности скрепляются между собой скобами.

При устройстве двустороннего паза пропилы делаются не с одной, а с двух сторон, но на меньшую глубину — на четверть толщины сверху и четверть снизу. Сложенная вместе, общая глубина пропила будет все та же — в полбруса.

Выполняя четырехсторонний замковый паз, пропилы делают со всех четырех сторон. В этом случае пазы делаются на четверть толщины сверху и снизу продольные, а с боков на четверть ширины поперечные. Поперечные пазы значительно упрощают сборку дома из бруса, так как их укладка во многом схожа со сборкой конструктора. И поскольку при таком способе крепления за счет поперечных пазов укладка бруса выполняется намного плотнее, то прочность всей конструкции получается значительно выше, чем при первых двух способах.

Вернуться к оглавлению

Угловое соединение «без остатка»

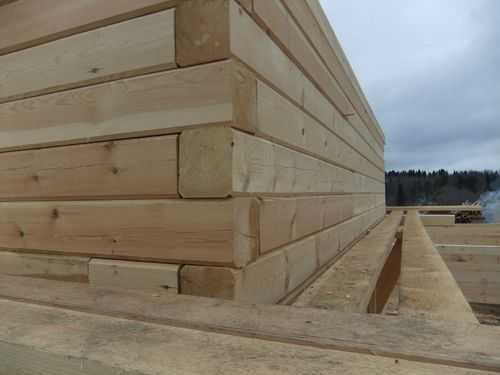

Угловое соединение без остатка.

Соединение «без остатка» выполняется с помощью соединения «в лапу». Оно может быть выполнено встык, на шпонках или на коренных шипах. Независимо от выбранного типа соединения, крепление брусьев «без остатка» подразумевает дополнительную фиксацию уложенных в углах венцов.

Самый простой способ соединения бруса «без остатка» — это соединение встык. При нем брусья в углу соединяются торцами друг к другу и фиксируются при помощи шипованных металлических пластин. Никаких других мер по их фиксации не применяется. Несмотря на то что это самый простой способ соединения бруса в углу, при строительстве жилых домов он практически не используется, поскольку с его помощью угол невозможно сделать теплым и герметичным.

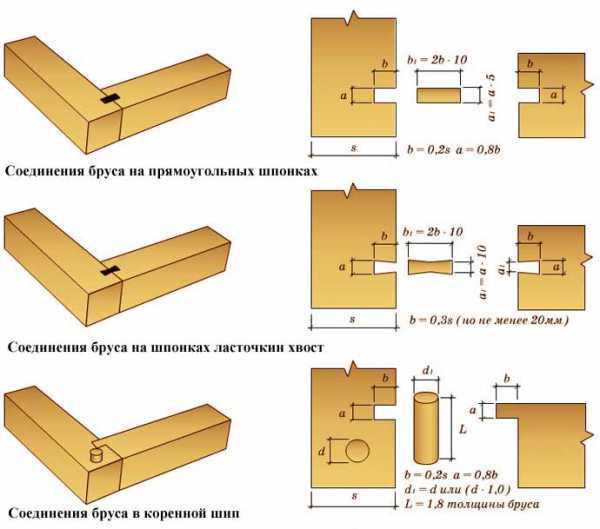

При сборке углов с помощью шпонок крепление выполняют, используя специальные деревянные вкладыши твердых пород. При этом способе заранее подготавливаются пазы: в одном брусе — в торце, а в другом — сбоку, неподалеку от торца. Чтобы скрепить эти два бруса вкладышем (шпонкой), очень важно, чтобы при их стыковке эти пазы совпали. Установленная шпонка фиксирует торцы, не давая им перемещаться. По направлению установки шпонки такое крепление может быть поперечным, продольным или косым. Косое крепление — самое сложное в исполнении, но зато оно позволяет добиться более плотного и надежного соединения.

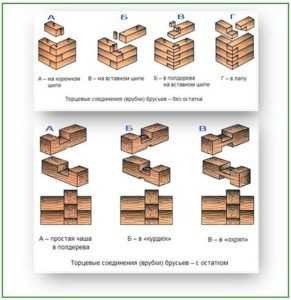

Распространенные виды соединения бруса.

Самый надежный и оттого наиболее применяемый способ сборки углов дома — с помощью коренного шипа. При нем на торце бруса делается паз, а на торце стыкуемого с ним вырезается шип. Шип осаживается в паз сверху. При соединении он должен плотно входить в паз. Но это не значит, что паз нужно строго подгонять под размеры шипа.

На самом деле паз должен быть чуть больше шипа, ведь для обеспечения большей плотности в паз при сборке обязательно закладывают льно-джутовое полотно или другой утеплитель. Помимо обеспечения нужной плотности, это значительно улучшает и теплоизоляцию угла. Для большей надежности крепления угла может выполняться в два или три шипа (и два или три паза соответственно).

Также для большей надежности крепления и устойчивости сруба каждый уложенный венец дополнительно укрепляют круглым деревянным нагелем диаметром 25-30 мм. Обычно нагели делаются в длину в 80% суммы высоты двух венцов. Но если речь идет не о жилом доме, иногда для ускорения сборки сруба практикуется фиксация одним нагелем сразу 3 венцов.

Отличительной чертой всех креплений по типу «шип в паз» является то, что между пазом и шипом обязательно нужно предусматривать вертикальные зазоры.

Они будут исполнять роль компенсаторов при усадке сруба.

Самый надежный способ крепления конструкции угла дома — это соединение бруса с помощью «ласточкиного хвоста». Называется он так потому, что шип в торце делается не прямоугольной, а трапециевидной формы, напоминающей хвост ласточки. Соответственно, под форму шипа подгоняется и паз на торце соединяемого бруса. Вставленный в паз шип не позволяет углу дома разъезжаться при усадке сруба вне зависимости от размеров деформации материала. К тому же он имеет лучшую воздухонепроницаемость по сравнению с другими способами крепления. Поэтому угол, собранный с применением «ласточкиного хвоста», по праву получил название «теплый угол».

Все виды угловых соединений подробно описаны в ГОСТе 30974-2002. Однако данные требования носят только рекомендательный характер. Окончательное решение должен принять сам застройщик, тщательно взвесив все плюсы и минусы каждого из видов и способов таких соединений.

Тепла и уюта вашему дому!

masterbrusa.ru

Укладка первого венца из бруса на фундамент: как правильно

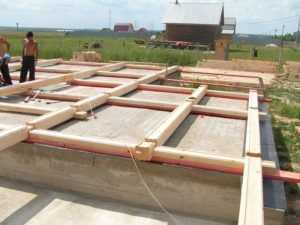

Уложенный первый ряд бруса

Как класть брус на фундамент при возведении из него дома, бани либо другой постройки? Существуют различные варианты закрепления. Важным моментом является гидроизоляция основания. Защита от воды нужна, чтобы нижние венцы не сгнили. Если перепады фундаментного уровня превышают 1 см, то предварительно выравнивают опорную поверхность. Соблюдение технологии проведения монтажных работ позволяет получить качественный результат – долговечное строение.

Способы крепления брусьев первого ряда

Нижний венец из бруса для сруба либо каркасно-щитового строения требует замены чаще всего, поэтому укладку выполняют так, чтобы можно легко было провести ремонт.

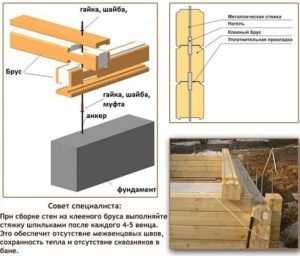

Схема закрепления анкером

Для соединения брусьев с фундаментом используют следующие материалы:

шпильки;
нагели.

Встречается, что строители не закрепляют к основанию первый венец из бруса. Из-за значительного веса постройки они полагают, что смещения воздвигнутой конструкции не произойдет.

Шпильки закладывают во время заливки основания бетоном. При этом их запас по высоте берут такой, чтобы первый ряд бруса можно было затянуть с помощью гаек без проблем. Для закрепления пиломатериала в нем сверлят отверстия под шпильки.

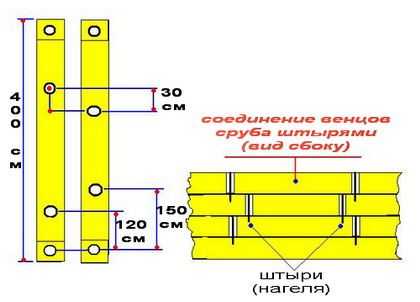

Нагели представляют собой арматурные штыри. Их также вмуровывают в фундаментную плиту либо ленту на этапе бетонирования, чтобы затем уложить брусья.

На винтовых сваях с П-образными либо пластинчатыми оголовками, расположенные снизу венцы тоже можно поменять, если они израсходуют свой ресурс.

Анкерное, жесткое закрепление не позволяет ремонтировать конструкцию в дальнейшем.

Для фиксации уложенных брусьев друг с другом применяют также металлические уголки, скобы, гвозди (включая и деревянные). Данный крепежи используются совместно со стыковкой по пазам.

Изоляция основания

Перед тем как положить первый венец, проводят выравнивание верхней фундаментной поверхности уже при наличии сантиметрового отклонения ее уровня от горизонтальной плоскости. После в обязательном порядке укладывают гидроизоляционный материал.

Гидроизоляция фундамента под нижними брусьями постройки

Верхняя поверхность основания должна быть без уклона, перепадов, идеально выровненной. Проверяют это лазерным или водяным, либо строительным уровнем. Выравнивание часто выполняют цементно-песчаным раствором. Им же можно заделывать зазор, если имеется между нижним венцом и фундаментной поверхностью. В последнее время для этих целей применяют главным образом строительную пену. Ее излишки после затвердевания срезают ножом. Заделанный участок в конце работ закрывают декоративной планкой либо отливами.

В качестве влагоизоляционного покрытия часто применяют рубероид одновременно со стеклоизолом. Материалы улаживают на основание так, чтобы они выступали за его края примерно на 0,25 м. Рекомендуется делать гидроизоляционное покрытие из двух слоев. Между ними кладут доски. По углам рубероид или другой используемый материал укладывают внахлест.

Класть первый венец нужно обязательно сверху на гидроизоляцию. Это связано с тем, что через монолитное основание с почвы поступает к пиломатериалу капиллярная влага. Дерево быстро при этом сгнивает и постройке требуется ремонт.

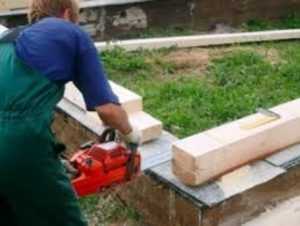

Работа бензопилой

Подготовительный этап

Предварительный этап перед укладкой первого венца из бруса на фундамент заключается в подготовке материала и инструмента.

Все нужное для работы представлено в таблице далее.

№Инструменты и приспособленияМатериалы

1	большая киянка, рулетка, угольник, маркер	деревянный брус
2	лестницы или козлы	анкера, скобы, гайки с шайбами, нагели, шпильки, гвозди, металлические уголки
3	уровни разных систем (водяной, лазерный)	антисептические составы
4	гаечные ключи, рубанок	монтажная пена

Деревянные изделия должны соответствовать таким критериям:

быть без сучков, а также без зазубрин;
поверхность бруса должна быть ровной;
для работы нужно использовать пиломатериал из сердцевины деревьев, который не отдает оттенком синевы.

Предпочтение рекомендуется отдавать пиломатериалу с большим количеством годовых колец.

Для брусового дома высота ленточного основания над поверхностью грунта должна быть минимум полметра. Достраивание часто выполняют кирпичом.

Материал для 1 ряда можно обработать отработанным маслом, а остальной – антисептическими составами.

Весь пиломатериал перед началом строительства рекомендуется проверить на наличие мелких дефектов, пометив эти стороны. Ими брус расположат вверх либо вниз. Стороны с выпуклостями должны быть боковыми.

Обрабатывать брусья следует тщательно, чтобы не пропустить никакого участка. Иначе он послужит источником распространения гнилостного процесса. Качеству выбираемого материала принадлежит первостепенное значение в обеспечении долговечности постройки.

Технология укладки бруса на различных видах фундамента

Укладку бруса на фундамент выполняют с его закреплением либо без него. Если производится стыковка элементов конструкции с замками, то в случае необходимости демонтажа весь процесс демонтажа сильно усложняется.

Фиксация брусьев на сваях

Стыковку брусьев в углах выполняют следующими основными способами:

в полдерева с шипом, когда на одном брусе срезают верхнюю его половину (длиной по ширине стыкуемых пиломатериалов), а на другом – нижнюю;
в лапу, при этом вырезанные стыковочные части бревен соединяются без включения их торцевых частей.

Последний вариант получил наибольшее практическое распространение. На фотографии ниже представлены, кроме основных, редко встречающиеся способы соединений брусьев без остатка и с ним.

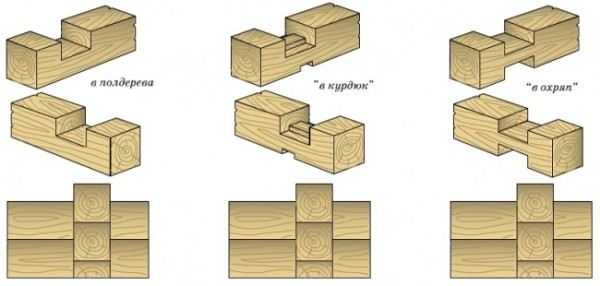

Варианты стыковки брусьев между собой

Последовательность действий, показывающая как правильно класть брус можно на ленточное либо плитное основание, следующая:

определяют ровность ленты или плиты;
при необходимости выравнивают их поверхности;
выбирают оптимальный способ стыковки пиломатериала;
меньшим диаметром, чем у используемых шпилек, сверлят отверстия в брусьях;
бетонируют анкера;
укладывают нижние венцы;
фиксируют их гайками, подложив предварительно под них шайбы;
с помощью гвоздей соединяют углы конструкции;
проверяют уровень уложенного ряда;
рубанком срезают неровности.

Если при проведении заливки основания, были предусмотрены крепления под нижний брус, вмурованные в бетон, то это значительно облегчает весь процесс, ускоряя его. При этом шпильки вставляют в еще не застывший раствор на треть их длины через каждые 50 см. Минимальное количество болтов (креплений) для каждого венца должно равняться двум. Пиломатериал предварительно подготавливают, просверлив отверстия нужного диаметра с требуемым шагом. Гайки сильно не затягивают, чтобы избежать их перекоса.

Для закрепления венцов на сваи монтируют оголовки (например, п-образного вида), в которых предусмотрены по бокам отверстия под крепления. Предварительно опоры покрывают рубероидом (2-3 слоя). Брусья монтируют в пазы, соединяя выбранным способом в углах. Соединяют их с опорами при помощи шпилек либо винтов.

Если высоты свай незначительно отличаются, то выпиливают в требуемых местах брус.

Технология накладного монтажа предполагает отсутствие закрепления пиломатериалов к основанию. Весь процесс укладки выполняется аналогично варианту, предполагающему жесткую фиксацию, только без применения крепежей.

Венцы должны соединяться обязательно под углом 90 градусов. Иначе будут проблемы с дальнейшим возведением постройки. Если соблюдать технологию, проверяя геометрию возводимой конструкции, то вероятность деформации постройки со временем сведется к минимуму.

Процесс монтажа первого ряда бруса показан в видеоролике ниже.Различные способы укладки первого венца из бруса на основание имеют своих сторонников и противников. Однозначное мнение по данному вопросу отсутствует. Большинство специалистов рекомендует обязательно закреплять первый ряд из-за возможности подвижек фундамента. Жесткое крепление примет на себя перемещения. Только при больших нагрузках обвязка способна сдвинуться, вырвав анкер. Надежное закрепление придаст устойчивость построенной конструкции.

Статьи по теме:

kakfundament.ru

Способы соединения бруса и бревен

Строить стены бани из бревен или бруса – дело не сложно, важно только знать технологию соединения строительного материала. Причем для бревен и для профилированного бруса она – совершенно разная. А разобраться во всех тонкостях поможет эта статья.

Итак, каким бывает соединение бревен и бруса? Всего двух видов: в длину, когда размер стандартного изделия оказался недостаточным, и при рубке углов – более сложные варианты.

Способ соединения бревен

Издавна бани строились только из бревна, а потому технология их соединения достаточно древняя и проверенная веками. А соединяться бревна могут двумя основными способами – без остатка и с остатком. В первом случает углы бани получатся идеально ровными, но куда красивее выглядит второй способ – когда бревна немного выступают за стену, что смотрится, конечно, куда красивее.

Но и выходит более затратно – ведь бревна придется использовать на целых полметра больше, чем в первом способе. Хотя углы «с остатком» куда лучше защищены от дождя и ветра и куда устойчивее.

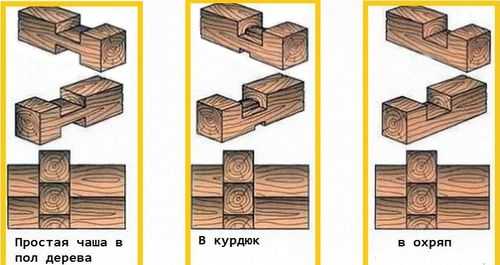

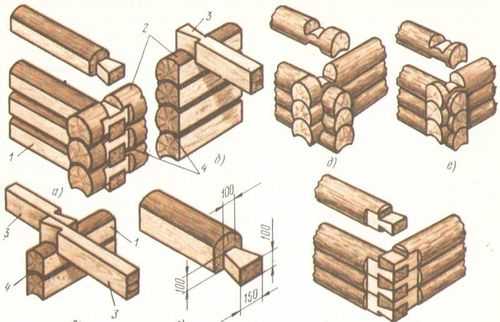

Итак, с остатком бревна соединяются в таких четырех вариантах.

«В обло», или «в чашу»

Метод «в чашу» — самый простой и древний. Для этого в верхней части бревна нужно вырубить округлую чашу – что и означает на древнем языке «обло». Туда вкладывается поперечное бревно с такой же чашей. Причем делать это можно еще в трех вариантах: в курдюк, в полдерева и в виде заоваленного гребеня.

Издавна бани строили методом «чаши в полдерева» — это самый простой способ. А чтобы укладка получилась плотной, в верхней части бревен дополнительно вырубается продольный паз – укладочный. Его еще заполняют утеплителем (льноватином чаще) и сверху кладут второе бревно. А, чтобы стена была устойчивой, при сборке каждое укладываемое бревно соединяется нагелем с нижним – это деревянная шпонка прямоугольного или круглого сечения.

Рубка в курдюк – самая сложная. Кроме специального гребня, на самом дне чащи делается дополнительный выступ, который располагается вдоль бревна и точно поперек дна чаши.

В третьем варианте бревна соединяются с гребнем обвальной формы – он должен в точности повторить очертания укладочного паза, потому рубится он не сверху бревна, а снизу – такой сруб прекрасно переносит даже сильные ветра.

«В охлоп», или «в сибирскую чашу»

Этот способ похож на рубку в чашу, только теперь она вырубается в нижней части бревна. Т.е. бревно как бы накатывается на подготовленный угол прихлопывает нижний венец, отчего и говорят – в охлоп.

«В охряп»

Рубка «в охряп» тем отличается от охлопа, что и внизу, и сверху бревна делаются специальные прямые выемки – ровно на четверть диаметра. По сути, этот метод находится где-то в промежутке между обычными углами и углами «в лапу».

«В лапу»

Рубка «в лапу» — это, по сути, то же самое, что и «в охряп» — только бревна здесь, которые выступают за плоскость стены, лишены торцевой части. Так сам угол получается без остатка, а чтобы вся конструкция была надежной, на концах бревен оставляются специальные гнезда и шипы – присек. Правда, такая стена продуваться будет нехило, а потому во время ее возведения нужно сделать горизонтальные плоскости врубки наклонными – сразу по двум направлениям. Вот это уже будет называться «ласточкиным хвостом» — т.е. шипы между соседними бревнами прочно сцеплены друг с другом – за счет наклонных плоскостей.

Способы соединения бруса

А вот строительство из бруса – дело новое, и, по сути, свою технологию позаимствовавшее из бревен. Итак, давайте рассмотрим угловое соединение бруса:

«В обло»

Это соединение совершается за счет замочных пазов – однострочных, двусторонних и четырехсторонних. В первом случае в каждом бруска делается надпил в виде поперечного паза, который выполняется только с верхней стороны и по ширине совпадает с поперечным сечением бруса. Именно по этой технологии всегда делается соединение профилированного бруса, который имеет строго определенные параметры.

В случае с двухсторонним замковым пазом пропилы делать нужно и сверху, и снизу, и глубина каждого должна равняться четверти от высоты самого бруса. А вот в третьем варианте пропилы делаются сразу с четырех сторон – такое соединение бруса напоминает детский конструктор – настолько просто оно выполняется.

В «лапу»

Соединение бруса «в лапу» делается в таких трех вариантах: встык, на коренных шипах, на шпонках. Самой простой – первый вариант.

Соединение бруса в стык производится при помощи металлических пластин со скобами или гвоздями, и насколько качественным получится угол, зависит от того, насколько идеально ровными были торцы стыкуемых брусьев. Но все равно – это не лучший вариант, и совершенно не подходящий для бани.

А вот шпонки – это специальный вкладыш из самых твердых пород дерева, который не дает всей стене двигаться. Самые лучшие шпонки – косые, хотя и самые сложные.

Наиболее популярный на сегодняшний день вариант строительства бани – соединение бруса в коренной шип, когда делается паз в одном из брусьев, а в другом – вертикальный шип. Это – самое надежное соединение.

Только вот в процессе монтажа нужно будет заложить в паз льно-джутовое полотно для улучшенной теплоизоляции сруба, а после укладки каждого венца нужно будет в угол забивать деревянный круглый нагель.

В «ласточкин хвост»

Эта конструкция – самая надежная. Соединение бруса «ласточкин хвост» производится с помощью шипа трапециевидной формы и изготовлением таких же очертаний паза на торце соединяемого бруса.

Это – самые основные виды соединения бруса. Есть и другие – прогресс идет, и строители всегда ищут способы стройку облегчить, но качество при этом не потерять. Возможно, в недалеком будущее и продольное соединение бруса, и угловое станет похоже не сборку детского «лего».

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

Укладка бруса своими руками: как правильно укладывать, способы и технология соединения (фото и )

Укладка бруса своими руками: виды и особенности монтажа

Самостоятельно, не прибегая к помощи профессиональных строителей, возвести жилой дом из кирпича или бетона не представляется возможным. Но собственными руками сложить брусовый дом сможет каждый, кто обладает минимальными столярными навыками.

Как только строительный материал подобран, а фундамент сооружен, следует приступать непосредственно к укладке бруса.

Строим дом из бруса своими силами

Технология сборки венцов: виды углового соединения

Существуют различные способы укладки бруса в срубе. В отличие от срубового дома, когда короб собирается отдельно, а затем устанавливается на фундамент. Дом из него сооружается непосредственно на основании из бетона.

Главное – правильно сложить первый венец, от этого зависит, насколько стены будут прямыми. В основе технологии лежит угловое соединение.

Сборка «в полдерева»

Вне зависимости от того, какой вид дальнейшего соединения выбран, первый и последний венцы укладываются «в полдерева». В этом случае у одного бруса удалена верхняя часть, а у второго – нижняя.

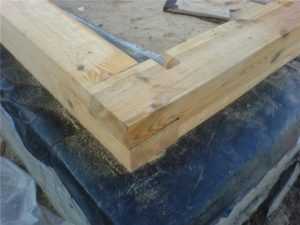

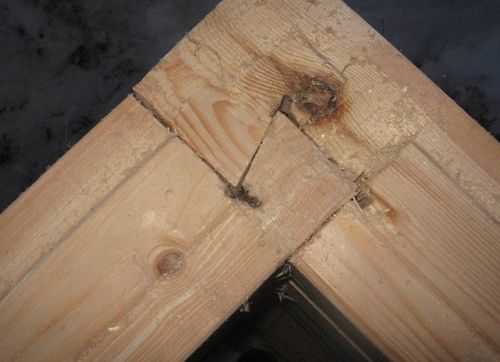

Фото углового соединения «в полдерева»

В брусе предварительно проделывается отверстие для нагеля. Нагель – деревянный штырь, применяемый для соединения брусьев, его устанавливают внутрь при сборке, увеличивая прочность постройки. Он соединяет сразу несколько заготовок в углах. Потом на него укладывается уплотнитель, и устанавливается последующий венец.

Сборка «вперевязку с коренным шипом»

Брус обрабатывается так, что с одной его стороны вытачивают шип, а с другой – паз. Как укладывать брус при строительстве дома, используя такой способ сопряжения?

Под паз подбирается соответствующий по размеру шип. Части должны плотно соединяться друг с другом без щелей. Это самый теплый метод углового соединения «без остатка».

Сборка несущих стен «на шпонках»

Первый венец всегда укладывается «в полдерева», последующие любым выбранным способом. Для соединения конструкций в них вырезают пазы, куда вставляются шпонки.

Это деревянные или металлические бруски, которые врезаются в соединяемые заготовки на половину своей толщины. Данный вид требует большой точности при выполнении.

Виды укладки несущих стен

Укладка бруса осуществляется двумя способами:

Сколько стоит укладка бруса зависит от количества образуемых отходов. Чем больше обрезается заготовка, тем больше отходов.

В первом случае заготовки обрабатываются таким образом, что в верхней и нижней части выпиливаются пазы. Глубина должна составлять ¼ толщины.

Более простой вариант – паз проделывается только с одной стороны. Самый сложный, но надежный – четырехсторонняя обработка.

Соединение «с остатком»

Преимущества укладки «с остатком»:

более теплый угол;
простота возведения конструкции;
устойчивость.

материал расходуется не рационально, остается много отходов;
площадь помещения уменьшается, а стоимость укладки бруса увеличивается.

Дома с выпуклыми угловыми соединениями смотрятся очень красиво и по-старинному, но обшить их сайдингом или утеплителем практически нереально.

Угловое соединение бруса «без остатка» подразумевает, что стены не имеют выступающих частей. Все части находятся в одной плоскости, облегчая дальнейшую отделку дома.

современный вид постройки;
теплый угол обеспечивается за счет надежного соединения с использованием дополнительных материалов;
увеличивается внутреннее пространство дома.

если не соблюдать технологию, то дом будет продуваемым.

Когда укладка производится самостоятельно, надо выбирать самый простой, но одновременно надежный вариант исполнения.

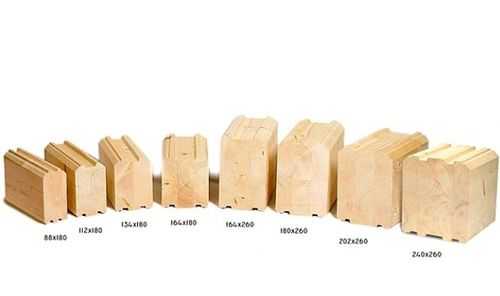

Монтаж профилированного бруса 150*150 мм

Отдавая предпочтение постройке собственного дома из профилированного бруса, надо иметь четкое представление о его преимуществах по сравнению с бревном и недостатках.

полностью готов к укладке – на производстве уже сделаны все необходимые пазы и профили;
стоимость работ по укладке бруса в несколько раз ниже, чем из бревен;
если древесина прошла этап искусственной сушки, то она имеет равномерную влажность и дает усадку не более 2%;
гладкий профиль позволяет исключить образование щелей в кладке;
система «паз-шип» препятствует продуванию;
дом сооружается в короткие сроки.

невозможна перепланировка дома после возведения;
на поверхности образуются пятна от грязи и от них трудно избавиться;
для бруса с сечением 150*150 мм нужен дополнительный утеплитель, чтобы дом был пригоден для постоянного проживания.

Поэтапная инструкция монтажа венцов из профилированного бруса включает в себя:

укладку первого венца;
монтаж несущих стен.

Порядок укладки профилированного бруса «без остатка»

Прежде чем приступать к строительству, надо узнать, как правильно укладывать брус при строительстве дома.

Монтаж первого венца. Его укладывают на покрытый гидроизоляцией фундамент способом «в полдерева» — это наиболее надежный вариант, придающий устойчивость. На него раскатывают слой утеплителя, в качестве которого используются джут или пакля.

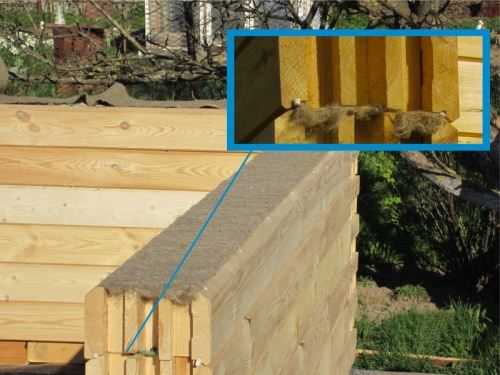

Обратите внимание!Если утеплителем служит пакля, то ее равномерно распределяют по поверхности профилированного бруса с выпуском не менее 10 см для последующей конопатки.

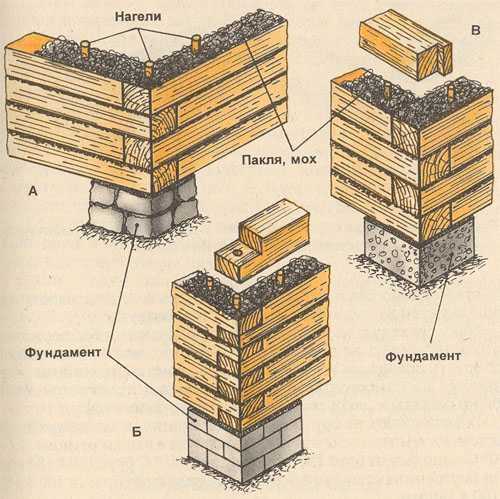

На фото демонстрируется схема укладки бруса

Следующий ряд выкладывают с ранее выбранным угловым соединением. Самый выигрышный вариант – сборка на шпонках, он полностью предотвращает продувание. Первые два венца обязательно обрабатываются антисептиком для защиты от гниения. Как только брусья помещаются на первый венец, образуя второй, необходимо их соединить. Это делается для того, чтобы придать конструкции прочность.

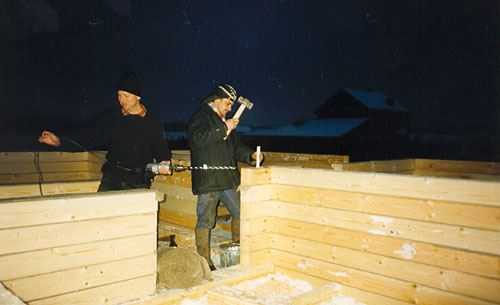

Скрепление рядов осуществляется при помощи нагелей для бруса. металлических или деревянных. Лучше из той же породы, что и все заготовки. Отверстия в них желательно проделывать заранее – это поможет избежать ситуации, когда на сверло дрели наматывается заложенный утеплитель.

Отверстие должно быть по диаметру в точности таким же, как и нагель. Оптимальный диаметр 3-4 см, а расстояние между отверстиями 120-150 см. Одновременно объединяется 2-3 ряда.

Совет!Последние два венца не скрепляются между собой. Это связано с тем, что их снимают для укладки потолочных балок.

Укладка профилированного бруса своими руками сопряжена с тем, что каждый деревянный элемент надо самостоятельно обрабатывать огнеупорным средством. Для этого используют широкую кисть или пульверизатор.
Особое внимание уделяется углам. Технология соединения «паз-шип» будет более уместна. Она полностью предохраняет от продувания. Дополнительно после каждого венца прокладывается утеплитель, особенно это касается бруса 150*150 мм.

Укладка джута на брус – межвенцовый утеплитель

Через каждые 4-5 венцов повторяется угловое соединение «в полдерева» — это нужно для устойчивости сруба. Но полностью укладывать так сруб нельзя – это соединение продуваемое.

Укладка бруса около дверных и оконных проемов

В любом доме предполагается установка дверной коробки и устройство оконных проемов. Технология укладки профилированного бруса предполагает два варианта: монтаж во время установки венцов и после завершения строительства.

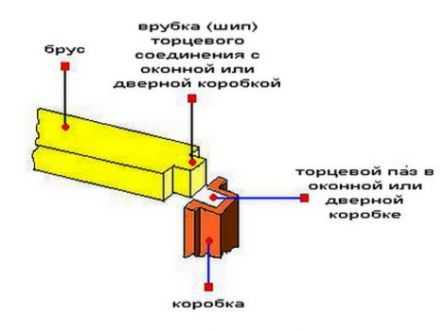

Более трудоемкий. В месте дверного или оконного проема с двух сторон на брусьях делается шип. На них сажается перпендикулярно колода с проделанным с одной стороны пазом.

По периметру прокладывается джутовый утеплитель для бруса. Отсчет венцов начинается со второго. Первый – закладной нигде не учитывается.

Монтаж дверной и оконной коробки во время строительства

Когда установка дверной и оконной коробки осуществляется после сооружения дома.

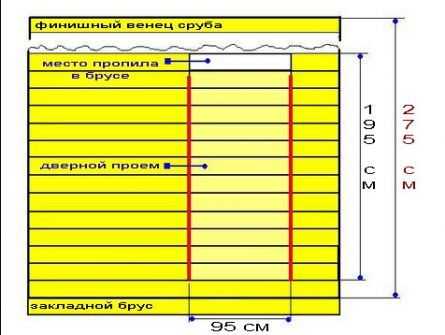

Пропил бруса после укладки

Между брусьями оставляется небольшой промежуток там, где предполагается проем. То есть попеременно укладываются длинные и короткие заготовки.

Отсчет идет со второго венца. Ширина проема должна быть на 5 см больше, чем он предполагается. Это нужно для дверной или оконной коробки.

Особенности укладки профилированного бруса

Технология укладки бруса 150х150 предполагает, что заготовка полностью готова к использованию. Его сторона может быть плоской или выпуклой – выбрать можно любую, как для внешней, так и для внутренней стороны. Каждый последующей венец укладывается на слой джутового утеплителя, плотно сцепляясь между собой системой «шип-паз».

Обычно производители выпускают заготовки длиной 6 м, но стена может быть значительно длиннее. Чтобы качественно уложить брусья необходимо срастить их друг с другом. При этом важно предотвратить проникновения холода.

Для этого следует проделать:

на месте стыка двух деревянных заготовок проделывается запил вдоль бруса;
сцепление осуществляется «в перевязку» — с одной стороны длинный шип, а другой паз, между ними джут;
забивание нагелей в местах стыковки обеспечивает дополнительную прочность;
в каждом последующем ряду место стыка немного смещается – это нужно для надежности конструкции.

Цена на постройку в таком случае увеличивается из-за большого количества отходов после обрезания заготовок. Если проект дома предполагает размер 6×6 м, то стоимость будет значительно ниже.

Вывод

Построить дом из бруса можно самостоятельно, для этого необходимо освоить технологию укладки. Она довольно проста, при наличии минимальных столярных умений и точном соблюдении порядка работы, в скором времени вы станете владельцем деревянного загородного дома.

в этой статье даст вам возможность наглядно убедиться в вышеизложенном материале, смотрите.

Заказать дом из брусаКлееный и профилированный брус отличает высокая теплоизоляция и отсутствие усадки и деформации. Дом не требует дополнительной отделки. Узнать больше >>

Заказать дом из бревна Рубленное бревно всегда использовалось для элитного строительства. Бревно "дышит" и великолепно выглядит. Диаметр бревна от 25 до 40 см. Узнать больше >>

Заказать баню Издревле наши предки строили бани из бревна, зная о его полезных свойствах. Продолжая традиции, мы строим бани из рубленного бревна и бруса. Узнать больше >>

Статьи по теме

02 декабря 2015

Получите ПОДАРОК - бесплатный подробный -урок по строительству домика из бруса своими руками!

Остались вопросы? Задайте их в нашей группе вконтакте

Выберите материалдля строительства

Оцилиндрованное бревно 9000-12000 руб/кв.м.

Рубленое бревно 10000-12000 руб/кв.м.

Клееный брус 16000-19000 руб/кв.м.

Профилированный брус12000-15000 руб/кв.м.

Каркас 10000-13000 руб/кв.м.

Брус 8000-10000 руб/кв.м.

http://1brus.ru

legkoe-delo.ru

Правила укладки венца и брусьев в «коренной шип»

Перед началом укладки первого венца необходимо произвести защиту нижних брусьев, чтобы они не гнили и не сырели. Для этого укладываются деревянные рейки по всей поверхности фундамента толщиной примерно 15 мм, между ними должно быть расстояние 25-30 см. Образовавшееся между ними пространство заполняется монтажной пеной или утеплителем.

Как укладывать венец

Если вы решили строить баню своими руками, знайте, что нижний венец всегда укладывают прямо на фундамент. Обычно его не закрепляют, так как давление, которое оказывают верхние ряды, обеспечат ему необходимую прочность. Если будет необходимо заменить ряд нижних брусьев – это можно сделать, не разбирая всю конструкцию бани.

Первый венец – это основание для всей следующей конструкции. Поэтому при укладке венца расчеты «на глаз» просто недопустимы. Во время строительства бани необходимо постоянно контролировать при помощи строительного уровня, чтобы поверхность была горизонтальной. Учтите, что брусья первого ряда примут всю тяжесть на себя, поэтому они должны быть толще следующих.

Лучше всего для первого ряда использовать бруски с квадратным сечением 200х200 мм, а для следующих – 150х150 мм. Их длина должна быть одинаковой и заранее подогнанной. Чтобы соединить брусья друг с другом, в торцах делаются врубки. Чтобы достичь высокой точности, их можно сделать по заранее изготовленному шаблону. После того, как вы убедились в точности параметров, можно начать соединять брусья закладного венца между собой и укладывать утеплитель между срубом и фундаментом.

Варианты соединения брусьев

«В лапу» соединение бруса делается в трех вариантах:

Встык
На коренных шипах
На шпонках.

Самым простым из всех считается первый вариант. Соединение встык делается с помощью металлических пластин с гвоздями или скобами. Качество угла зависит от того, насколько ровны торцы стыкуемых брусьев. Однако этот вариант не подходит для строительства бани.

Сегодня самый популярный вариант для строительства бани – соединение в «коренной шип»: когда в одном из брусьев делается паз, а в другом – вертикальный шип. Такое соединение – самое надежное.

При монтаже необходимо будет заложить в паз льноджутовое полотно для улучшения теплоизоляции сруба. После того, как каждый венец уложен в угол, необходимо забить круглый деревянный нагель. Для бруса, имеющего сечение 150х100, коренной шип не должен быть больше 50х50.

Рекомендуем вам так же просмотреть это видео:

hotbanya.ru

технология и способы для профилированного

Из-за простоты конструкции, легкости сборки и отличных показателей сруб из бревен еще с давних времен заслужил доверие жителей различных климатических зон.

Сборка бруса

Стоит заметить, что качество и теплота строения из дерева в первую очередь зависит от мастера, занимающегося ее постройкой.

Свойства материала

Также немаловажный показатель – это древесина, используемая для строительства. При этом в различных регионах предпочтительны различные виды древесины. Все зависит от климатических условий, в которых будет стоять постройка. Для влажного климата лучше подойдет один вид, а для холодного – совсем другой. Стоит также учитывать место расположения строения, а еще технологию производства материалов.

Соединение бруса

Все это во все времена делали специалисты, которые ценились «на вес золота». В наше время этим занимаются строительные компании, специализирующиеся на строительстве из дерева различных строений, будь то круглогодично жилой дом, летняя загородная дача или попросту обычная баня. Но при желании и должном отношении к делу все можно сделать своими руками.

Преимущества строений из дерева:

Самым главным и основным преимуществом можно назвать микроклимат, создаваемый в таком помещении. Он благоприятно влияет на состояние людей с различными заболеваниями. Люди издавна заметили, что строения из хвойных деревьев приносят пользу здоровью человека.
Вторым немаловажным фактором является высокий показатель сохранения тепла. Но это преимущество верно лишь в том случае, если толщина стен больше четверти метра.
Третий и, как правило, самый яркий плюс такого строения – конечно же, внешний вид. Здания из дерева смотрятся очень красиво и солидно. Срубы издалека обращают на себя внимание и притягивают восхищенные взгляды.
Также стоит отметить абсолютную экологическую чистоту такой постройки.
Еще одним достоинством такого типа строений является долговечность постройки. Это преимущество будет актуально только при правильном выборе всех параметров для строительства, включая породу дерева, антисептик для обработки древесины и сезон для строительства.

Особенности бруса

Недостатки строений из дерева:

Самым значительным и пугающим параметром является цена. Цены на деревянные срубы «кусаются» для большинства обывателей. Хотя это сполна компенсируется всеми достоинствами, цена зачастую останавливает покупателя перед выбором постройки из дерева.
Также одним из недостатков дерева является уязвимость перед насекомыми и плесенью, но этот изъян устраняется обработкой специальными препаратами.
Повышенная пожароопасность строений. Борются с этой проблемой при помощи специальной пропитки.

Достоинства и недостатки срубов из оцилиндрованного бревна

Можно встретить срубы, построенные как из бревен, так и с применением бруса. Главное и бесспорное преимущество постройки с применением оцилиндрованного бревна — это, конечно же, цена, которая в сравнении с постройками из профилированного или клееного материала, значительно ниже. Это обусловлено простой технологией производства. Стоит также отметить эстетичность постройки из бревен. Недостатком является высокая пожароопасность, что обусловливается высокой горючестью строительного материала.

Виды соединения

Преимуществом построек из этого материала является более простой монтаж. Укладка венцов из бруса занимает намного меньше времени, чем при строительстве дома из бревен.

Виды бруса

По форме изделие можно разделить на 2 типа: обычный и профилированный. Обычный – это простой брус прямоугольной формы, на профилированном же есть специальные вырезы и пазы, обеспечивающие простоту сборки конструкций и дополнительную теплоизоляцию помещения. По структуре изделия делятся на цельные и клееные. Цельный брус состоит из цельного массива дерева, а клееный – из нескольких элементов, склеенных между собой.

Виды бруса

При изготовлении клееного изделия применяются предварительно отобранные ламели определенных параметров. Ламели изготавливают по специальной технологии из древесины, с исключением всех изъянов. После проведения определенных манипуляций ламели склеивают двухсоставным древесным клеем при определенных условиях. Все эти манипуляции позволяют получить изделия максимально точных размеров и с определенными характеристиками.

Как правило, укладка венцов из бруса – дело непростое. Но при желании, необходимых знаниях и достаточных ресурсах можно все сделать и своими руками. Для начала необходимо определиться с размерами дома и размещением комнат, нарисовать план и рассчитать все затраты. При строительстве сруба возможны варианты: «с остатком» и «без остатка». Необходимо сразу определиться с подходящим вариантом и выбрать тип материала: профилированный или обычный.

В первую очередь нужно возвести фундамент дома согласно предварительному плану. Укладка бруса для дома начинается с первого венца. Укладка бруса на фундамент начинается с покрытия места соприкосновения материалом, который обеспечит должную гидроизоляцию. Первый венец наиболее сильно подвержен влиянию губительных факторов, поэтому специалисты советуют подбирать изделие для него из наиболее твердого материала (желательно дуб или лиственница). Для надежности и дополнительной устойчивости необходимо закрепить первый венец на фундаменте.

Способы крепления венца на фундаменте:

Предварительно вставить в фундамент арматуру и на нее надевать брус, как показано на фото;
После установки просверлить отверстия и закрепить венец анкером;
После установки в просверленные отверстия забить нагель.

Еще один острый вопрос – это выбор варианта укладки бруса в углы. Не будем вдаваться в изысканные и сложные методы. Рассмотрим самые распространенные и заслуживающие доверия.

Способы укладки бруса в углы с остатком:

«в полдерева»;
«в курдюк»;
«в охряп».

Укладка без остатка:

на коренном шипе;
на вставном шипе;
«в лапу».

Все способы укладки имеют свои достоинства и недостатки. Одни не всегда дают ожидаемый результат, но просты в сборке, другие дают отличные показатели, но смущает сложность исполнения. Подробнее рассмотреть все методы можно на видео.

Все элементы скрепляются между собой деревянными нагелями, которые вставляют в просверленные отверстия. Укладка профилированного бруса даст возможность добиться максимально точной и быстрой сборки конструкции.

brusportal.ru
