Аварийный предохранительный клапан для водонагревателя. Установка клапана на водонагреватель

принцип работы и особенности установки

Монтаж и регулировка бойлера является ответственной процедурой, которая требует соблюдения определенных правил подключения. В обвязке непременно обязана быть группа безопасности, где в составе находится предохранительный клапан для водонагревателя. Чтобы выполнить монтаж бойлера без ошибок, необходимо разобраться, зачем нужен этот запорный механизм.

Разновидности защитных предохранителей

Предохранительный клапан сброса избыточного давления воды для водонагревателя зачастую путают с обратным, а в некоторых случаях используют определение «обратный» относительно этих двух видов устройств. В действительности это совершенно разные конструкции, хоть они и имеют похожий принцип работы.

Подрывной клапан для бойлера отвечает за обеспечение передвижения воды внутри труб и позволяет направить жидкость лишь в одном направлении, при этом предназначение предохранительного — защитить трубопровод и подсоединенные к нему приборы от выхода из строя по причине увеличения давления в системе больше нормы.

Замена этих определений происходит по причине того, что еще одна основная задача предохранителя состоит в создании защитного барьера, который препятствует передвижению воды в обратном направлении.

Есть несколько разновидностей запорной арматуры, которая защищает сложные устройства от резкого перепада давления, а именно:

рычажно-грузовые;
рычажные;
магнитно-пружинные механизмы.

Выбор определенного вида спускного клапана обусловлен предназначением труб и показателями среды, которая проходит по ним: нефть, антифриз, вода, химические составы, пар.

Для установки бойлера косвенного нагрева используется один тип клапанов — пружинные. Эти механизмы могут различаться по внешнему виду, однако их внутреннее строение одинаковое.

Механизм работы

Сбросной клапан для водонагревателя, как и другие разновидности арматуры, имеет простую конструкцию и представляет собой комбинацию двух пружинных систем, которые заключены в единый корпус.

Особого отличия между стальными и латунными моделями не существует, но латунь немного дороже и, учитывая отзывы потребителей, может прослужить чуть дольше. Пружины в корпусе изготавливаются из хромированной стали.

Два цилиндра, расположенных перпендикулярно, имеют похожую конструкцию, но разное предназначение. В детали, находящейся по направлению перемещения воды, находится пружина и «тарелка» с кольцом уплотнения.

Пружинка удерживает клапан в закрытом состоянии и не позволяет воде вернуться в трубопровод. Концевые элементы цилиндра имеют резьбу «папа-мама» для установки в систему холодного водоснабжения и подключения к патрубку водонагревателя.

Во втором цилиндре расположена более мощная пружина, находящаяся в нейтральном положении даже во время незначительного увеличения показателей давления.

Если в трубопроводе отмечается сильное увеличение давления, то пружина открывает отверстие для сброса воды. Наружная часть цилиндра закрыта рычажным механизмом, винтом либо заглушкой.

Хоть при помощи отверстия в клапане удобно сбрасывать воду, профессионалы не советуют использовать регулярно ручное управление. Для ремонта и обслуживания выполнять слив можно и с помощью другого метода, к примеру, выкрутить патрубок подачи воды.

Особенности монтажа

Установка предохранительного клапана на водонагреватель является обязательной и это защитное устройство находится в комплекте с оборудованием, потому подбирать в магазинах эту запчасть не требуется. Однако во время переноса эта деталь может затеряться.

Именно по этой причине большинство домашних мастеров не знают, куда ставить обратный клапан на водонагреватель и вместо предохранительной системы устанавливают стандартный обратный клапан, что строго запрещено, так как уравновешенное термодинамическое воздействие во время нагрева воды сложно контролировать, и в этом случае бойлер может просто взорваться.

Давление, которое составляет более 7 Атм., увеличивает температуру воды в емкости до критических показателей. Скапливается большое количество пара и происходит взрыв.

Во время использования предохранительного редукционного клапана происходит все по-другому: при достижении критической температуры пружина в механизме сжимается и начинает сбрасывать часть жидкости. За счет этого давление нормализуется, и водонагреватель продолжает работать в стандартном режиме.

Инструкция по установке

Установка спускного клапана — это обязательный этап обвязки водонагревателя. Минимальный набор требуемых деталей: полипропиленовая труба и защитный клапан. Но существует еще один способ монтажа, где помимо вышеописанных элементов, находится американка, сливной кран и тройник. Помимо этого, будут необходимы ПП фитинги, чтобы переместить магистраль трубопровода к стенке.

Сложный узел для организации группы безопасности применяется не все время. Некоторые специалисты утверждают, что вполне хватает одного защитного клапана. Это основной минимум для правильного монтажа водонагревателя.

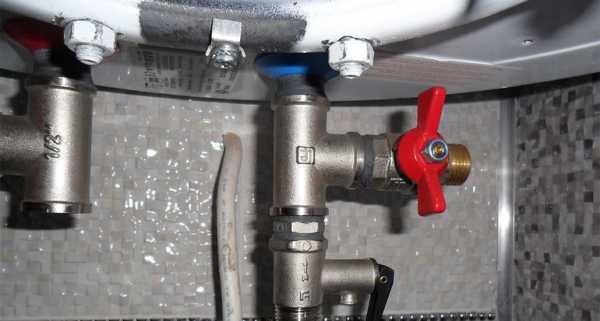

Если не применяются тройники либо иные переходники, то предохранитель крепится непосредственно на патрубке водонагревателя. Он может находиться за корпусом либо на несколько сантиметров опускаться ниже, что гораздо удобней для подсоединения.

Затем нужно организовать слив воды с помощью отверстия в клапане, для этого применяют пластиковую эластичную трубку необходимого диаметра. Один конец этой трубочки надевают на патрубок предохранителя, другой проводят в тройник канализационной системы.

Некоторые люди проводят сливную трубочку в баночку либо ведро — этого не стоит выполнять. Если ведро и сможет спасти, то только от подкапывания. В аварийном случае количество воды, которая перемещается через трубку, увеличивается в объеме, и обычной баночки просто не хватит. Единственное правильное решение — вывод слива в трубу канализации за счет вставки в отдельный вход или тройник.

Способы регулировки

В действительности все эти защитные механизмы имеют заводскую настройку, изменять которую категорически запрещено, да и чаще всего это просто невозможно. Однако бывают предохранители с винтом для регулировки, его вкручивание или выкручивание изменяет силу сжатия пружинного механизма, а, соответственно, и степень срабатывания прибора. Но не стоит забывать, что поменяв положение винта в определенную сторону, можно установить новое максимальное давление весьма приблизительно, что ненадежно относительно безопасности работы устройства.

Правильное решение — это регулировка защитного клапана с помощью подбора показателей по паспортному давлению. Исключение составляют регулируемые приборы с находящейся шкалой на них, однако их устанавливать нет смысла, так как критическое давление водонагревателя — неизменный показатель.

Правила эксплуатации

Даже такая простейшая работа, как монтаж предохранительного клапана, основана на соблюдении определенных правил. К примеру, дизайн ванной комнаты зачастую нуждается в маскировке труб и системы безопасности.

Спрятать всю конструкцию можно, но с выполнением некоторых условий:

для обслуживания защитного клапана нужно установить технический люк;
идеальная установка клапана — напрямую к патрубку водонагревателя;
размер гибкой подводки от защитного клапана до бака должен быть не более 2 м, в противном случае появляется чрезмерное добавочное давление на пружину механизма.

Большинство людей переживают, если наблюдают капли воды на патрубке защитного устройства. Это совершенно допустимое явление, которое сообщает о работоспособности прибора.

Периодически случаются незначительные перепады давления в центральной магистрали, они и провоцируют небольшой выброс жидкости. Переживать необходимо, если вода или полностью не капает, или льется постоянно.

Не стоит забывать, что самостоятельная модернизация клапана категорически запрещается. Если необходимо защитное устройство на 0,9 МПа, то нужно выбирать именно эту новую модель. Если появились сомнения относительно рабочего состояния клапана, необходимо снять его и убедиться, не забился ли уплотнитель или пружина.

Действия при поломке

Возможны случаи, когда клапан не работает по причине скрытого брака, определить который просто невозможно. Не нужно тратить время на ремонт устройства, поскольку водонагреватель необходимо эксплуатировать по назначению.

Неработающий прибор заменяют на новый. Если ресурс находящегося защитного клапана исчерпан, то его снимают и устанавливают новое устройство. Заменив клапан, можно не переживать о том, как работает водонагреватель.

Как и все остальные защитные механизмы для обвязки, клапан предохранения является необходимым прибором для правильной работы бойлера. Его не надо путать с обратным затворным механизмом, а монтировать нужно исключительно по инструкции. Если появляются сложности с выбором или установкой, то лучше всего обратиться к опытным специалистам, которые за короткое время приведут устройство для нагрева воды в полную готовность.

sarstroyka.ru

Как выбрать и установить предохранительный клапан для бойлера

Установка водонагревателя в частном доме или квартире сегодня достаточно распространенное явление. Такой сантехнический прибор способен нагревать воду вне зависимости от ее напора, а накопительные виды бойлеров призваны обеспечить теплой водой даже тогда, когда ее отключили. Чтобы водонагреватель работал правильно и безопасно, на него устанавливают специальный предохранительный клапан.

Как устроен предохранительный клапан, его функции

Предохранительным клапаном называют устройство, способное защитить водонагреватель от скачков давления в системе водопровода. Его второе название – обратный клапан, обусловлено тем, что в его функцию также входит препятствие вытеканию воды из емкости, в случае аварийной поломки. Таким образом, при отключении воды не нужно переживать, что сгорит нагревательный элемент прибора.

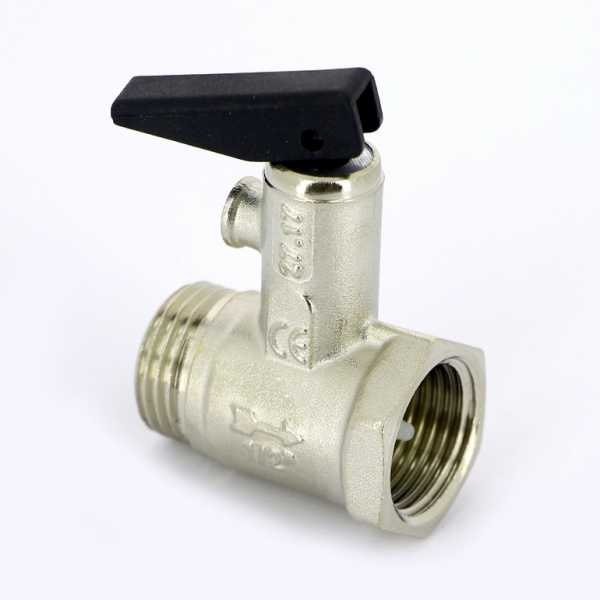

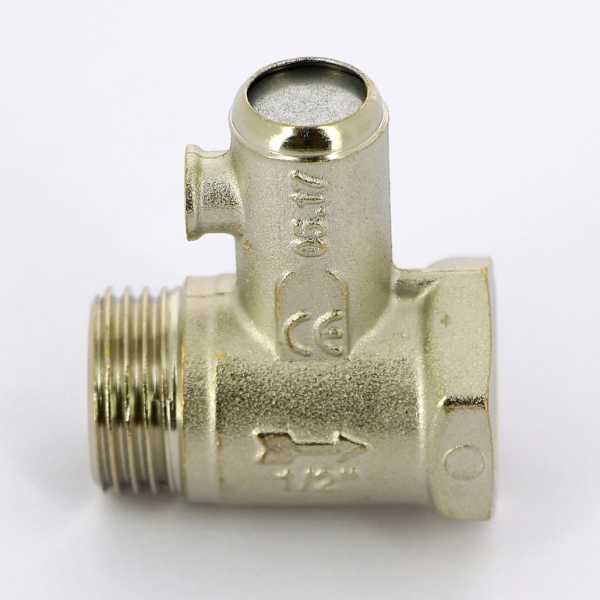

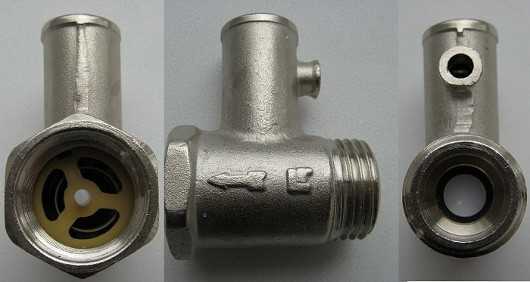

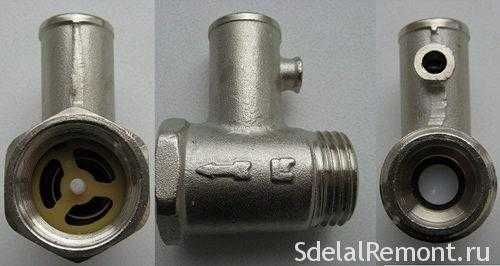

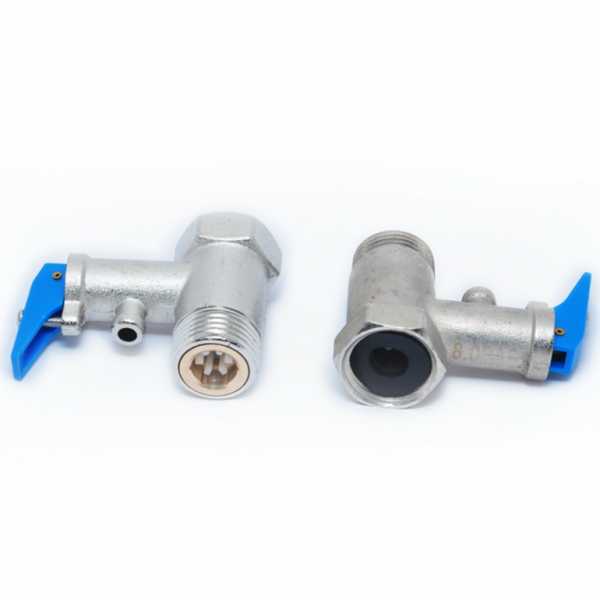

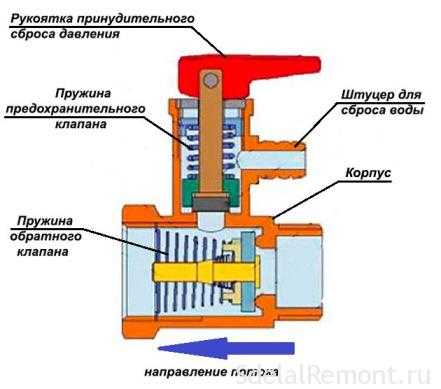

Внешне, предохранительный клапан имеет корпус покрытый латунью, внутри которого расположены 2 пружины с запорными элементами. Первая пружина находится внутри проточного канала и является обратным клапаном – она не позволяет воде проходить обратно в трубопровод, который ее подает.

Как только напор воды увеличивается, пружина отходит и элемент, запирающий отверстие, позволяет воде попасть в емкость. Как только бак наполнится, давление с двух сторон становится равномерным, и запорные элементы закрывают отверстие. Если произойдет так, что воду отключат или напор ее уменьшится, бойлер все равно будет заполненным, поскольку обратный клапан не даст ей вылиться.

Вторая же пружинка расположена на отводе и ее функцией является сброс воды в случае повышения давления. Это действие происходит так: давление, которое возникает в трубах, преодолевает жесткость пружины, она сжимается, и запорный элемент открывает отверстие для прохода жидкости к сбросу. Предельное значение давления, при котором сжимается пружина, устанавливается во время изготовления клапана и водонагревателя.

По сути, это устройство содержит в себе 2 элемента: предохранитель и обратный клапан. Его основными функциями являются:

защита бака от разрыва;
не допустить попадание нагретой в бойлере воды в водопровод;
сгладить прыжки давления холодной воды при поступлении ее в нагревательную емкость;
сброс воды из бака в момент превышения критического давления и температуры;
слив воды из емкости бойлера во время обслуживания водонагревателя или его починки.

Кроме того, в комплект предохранительного клапана могут входить манометры и вентили. Это зависит от производителя.

Важность исправной работы клапана

Если в водонагревательной системе не установлен предохранительный клапан, это может привести к печальным последствиям, вплоть до произвольного самовозгорания бойлера. Рассмотрим несколько ситуаций:

Прибор не будет работать исправно, даже если в водопроводной системе присутствует постоянное давление. Связано это с тем, что при нагревании вода способна расширять емкость, в которой она находится, следовательно, и давление в приборе будет расти.

В какой-то момент, давление превысит норму и при отсутствии клапана, начнется сброс нагретой воды в трубы. Это приведет к сбоям и возможной поломке в водопроводной системе.

Также может возникнуть ситуация, при которой давление в трубах резко упадет, и вода вообще исчезнет. В этом случае, при отсутствии клапана, нагревательные элементы будут греть пустой бойлер, что приведет к их быстрому перегоранию. Некоторые мастера в такой ситуации возлагают надежды на автоматику бойлера, однако и автоматика может дать сбой.
И еще один пример критической ситуации. При поломке терморегулятора на бойлере может возникнуть непоправимое. Вода будет постепенно нагреваться, и, не получая выхода из емкости, она достигнет максимального предела кипения – 100 градусов. Произойдет мгновенное образование большого количества пара, и в результате взрыв.

Поэтому не стоит пренебрегать установкой предохранительного клапана, чтоб не возникло критических ситуаций в работе водонагревателя.

Обычно электрические водонагреватели комплектуются предохранительными клапанами, но нередки ситуации, когда требуется отдельная покупка и установка клапана

Как выбрать предохранительный клапан для бойлера

Необходимо учитывать определенные критерии при правильном выборе предохранительного клапана на бойлер:

Цена устройства. На сегодняшний день рынок предохранительных элементов представлен моделями низкого уровня, которыми обычно комплектуются бойлерами, а также образцами более высокого класса с улучшенным качеством. Не стоит экономить на таком важном элементе.
Для удобства установки, выбирайте модель, где на корпусе присутствуют метки направления воды.
Современные предохранительные клапаны оснащены специальными носиками для подключения шланга для слива воды. Выбирайте те модели, которые будут удобными для подсоединения и фиксации сливного шланга.
Выбирайте те клапаны, устройство которых можно разобрать и почистить. Таким образом, вы сможете устранить засорения, возникшие из-за некачественной водопроводной воды.

При покупке, обращайте внимание на вес изделия. Иногда вместо латуни, производитель удешевляет производство и выпускает предохранительный клапан из силумина. Качество такого продукта оставляет желать лучшего.

Особенности установки клапана на бойлер

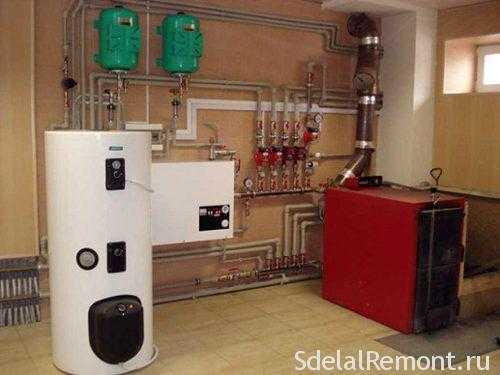

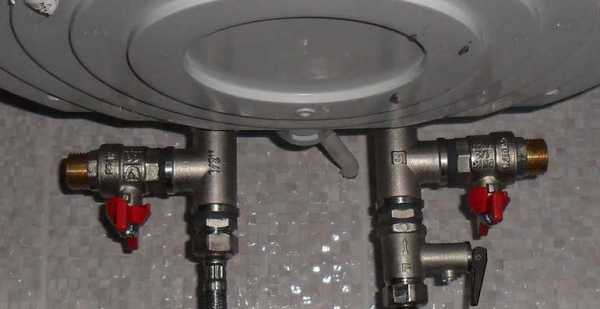

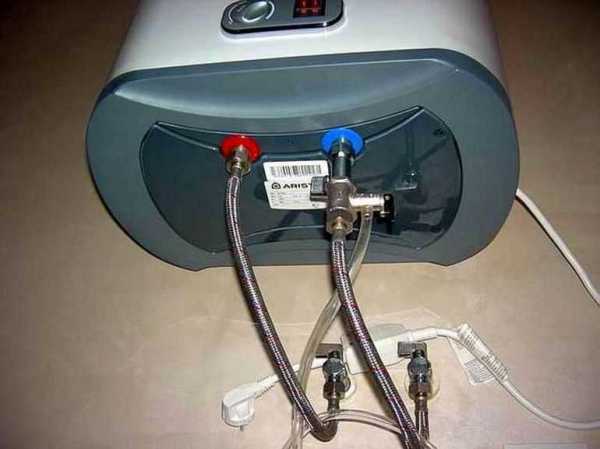

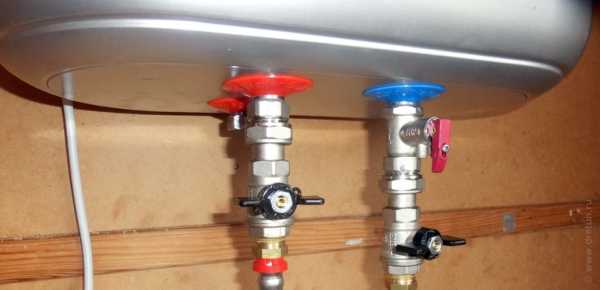

Как только установлен и закреплен бойлер, можно переходить к монтажу предохранительного клапана. Установка клапана производится следующим образом:

Выключите прибор и слейте из него всю воду;

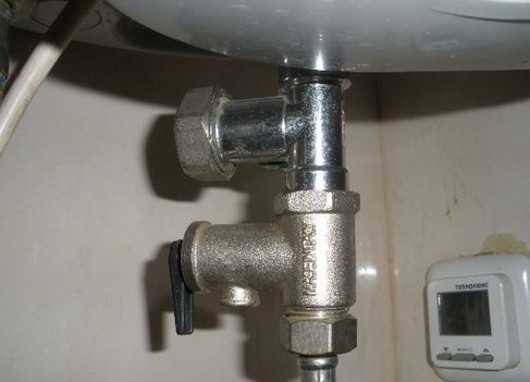

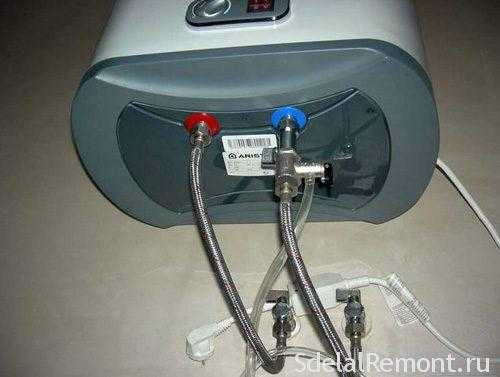

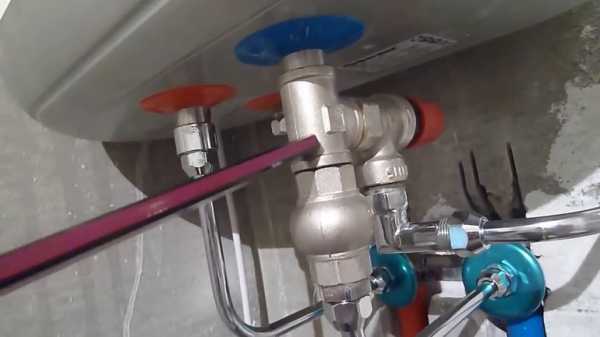

Установка клапана происходит на входе холодной воды в бойлер. Клапан закручивается ключом, применяя при этом необходимы дополнительные материалы для уплотнения – сантехнический лен, фум-ленту, а с другой сторону клапан подсоединяется к трубе с холодной водой. На данном этапе необходимо проследить за направлением стрелки на корпусе клапана и установить его в соответствии с рекомендацией.

Как видно, установка предохранительного клапана не имеет сложностей, однако если вы сомневаетесь и не имеете навыков работы с установкой сантехнических приборов и водопроводной системы, лучше вызвать специалиста. Такая услуга не займет много времени и не повлечет большие затраты.

Видео:

Видео: Предохранительный клапан для бойлера

sdelalremont.ru

Защитные клапана водонагревателя

Современный водонагреватель с регулировкой температуры

В квартирах где есть проблемы со снабжением горячей воды, а в частных домах и коттеджах, где она вообще отсутствует, без установки водонагревателя комфортное проживание становится практически невозможным. Но как и во всякой емкости, содержащей в себе воду под определенным давлением, существует опасность разрушения стенок если это давление превысит допустимое значение. Вспомните расширительные бачки индивидуальных котлов отопления или даже сами котлы: везде присутствуют устройства, которые либо регулируют избыточное давление воды, либо сбрасывают наружу ее лишнее количество. Не являются исключением и водонагревательные приборы (бойлеры) где присутствуют защитные клапана водонагревателя: предохранительный клапан и редукционный клапан.

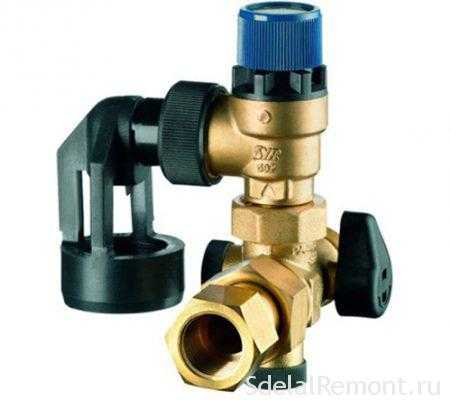

Предохранительный клапан водонагревателя

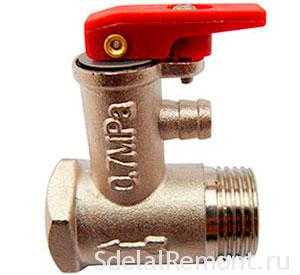

Предохранительный клапан водонагревателя продается в комплекте к накопительному бачку водонагревателя и выполняет три функции:

Пропускает воду в одну сторону и не пропускает в другую.
Защищает бак от избыточного давления.
Служит для слива воды из бака.

А если не ставить предохранительный клапан? Этого делать ни в коем случае нельзя! Если давление в баке превысит допустимые значения, его может банально разорвать и поверьте взрыв обладает мощной разрушительной силой. Кроме того, если по каким-либо причинам будет слита вода со стояка холодной воды, вода с вашего водонагревателя не уйдет благодаря предохранительному клапану. Представьте, что в это время был включен нагревательный прибор бака, который при отсутствии воды быстро перегорит и выйдет из строя.

Защитный клапан предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды

Во многих случаях многих может волновать момент когда из предохранительного клапана капает вода. Это вполне закономерно и говорит о том что клапан исправен и выполняет свои функции. Ведь при нагревании вода в баке расширяется и образует избыточное давление, которое и сбрасывается клапаном. А чтобы вода не капала на пол наденьте на отлив, из которого происходит течь, поливинилхлоридную дренажную трубку и выведете ее в унитаз. Но имейте в виду, что в это время при максимальной температуре нагрева воды давление на стенки бака сильно увеличивается что является не самым лучшим режимом работы бойлера.

Поэтому рекомендуется установить на водонагреватель температурный экорежим, который будет регулировать и поддерживать температуру воды в водонагревателе оптимально приемлемой, при которой течь из клапана будет отсутствовать. Такой щадящий режим значительно повысит срок службы водонагревательного прибора.

Предохранительный клапан для бойлера

Еще одна причина, по которой может течь вода из водонагревательного клапана – это попадание в него мелких частиц мусора в виде камушек, песчинок или окалинки. Наступает такой момент что клапан, открывшись, уже не может закрыться и происходит постоянная течь воды. Чтобы устранить такую неприятность нужно несколько раз открыть и закрыть клапан ручным способом и, как правило, он начинает работать. Но к сожалению, мусор все-таки остается поэтому желательно перед входом воды в водонагреватель ставить фильтр очистки воды.

Бывают случаи что предохранительный клапан нужно будет заменить. Проблем в этом нет, но при замене нужно обращать на рабочее давление, рассчитанное для каждого бачка и, соответственно, подбору клапана, не превышающего это давление. Значение этой величины указано на корпусе клапана: например, 0,6 МРа, 0,75 МРа и 0,8 МРа. Если вы установите предохранительный клапан 0,8 МРа на бак, который рассчитан на давление 0,6 МРа, то через некоторое время ожидайте больших неприятностей: взрыва бака.

Редукционный клапан водонагревателя

Однако, опасность повреждения стенок водонагревательного бака может заключаться не только в неконтролируемом превышении допустимого давления горячей воды. Давление воды на входе в бак, то есть холодной воды из магистрали, если оно (давление) будет превышать допустимое для вашего бака можно также ожидать неприятностей. Ведь порой это давление в стояке превышает значение в 0,6 МРа и даже в 0,8 МРа. Для ориентировки стоит заметить что значение в 0,1 МРа соответствует всем нам привычным значению в 1 атм.

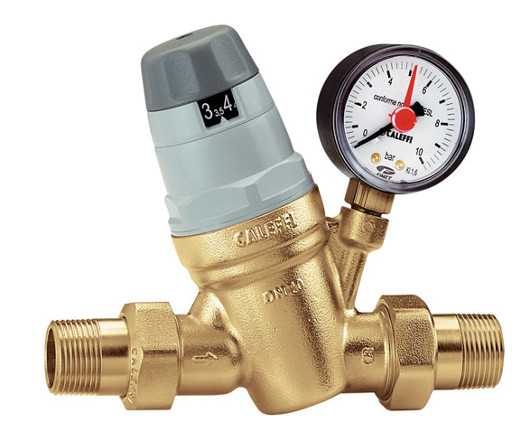

Редукционные клапаны ADCA PRV25
