Как сделать стропила на баню своими руками. Установка стропил на баню своими руками видео

Как крепить стропила к срубу — установка и крепление (фото, видео)

Деревянный сруб из бревна или бруса – традиционная для территории России постройка, которая может использоваться в качестве жилого дома или бани. Процесс сборки такого жилища происходит согласно выверенным веками технологиям, поэтому оно получается теплым, уютным и комфортным для жизни. Особого внимания заслуживает такая технологическая операция как налаживание стропильного каркаса, от прочности которого зависят защитные качества кровли. В этой статье мы расскажем, как правильно крепить стропила к срубу, чтобы они выдержали вес даже самого тяжелого кровельного материала, но не деформировались при усадке древесины.

Содержание статьи

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

Обратите внимание! Сруб изготавливается из натурального строительного материала – древесины, обладающей уникальными свойствами. После сборки конструкции начинает выравниваться влажность дерева, поэтому она дает усадку в течении первых 3-5 лет эксплуатации. Самые значительные изменения размеров происходят в первый год службы, поэтому крепление стропил рекомендуется выполнять только по прошествии этого времени.

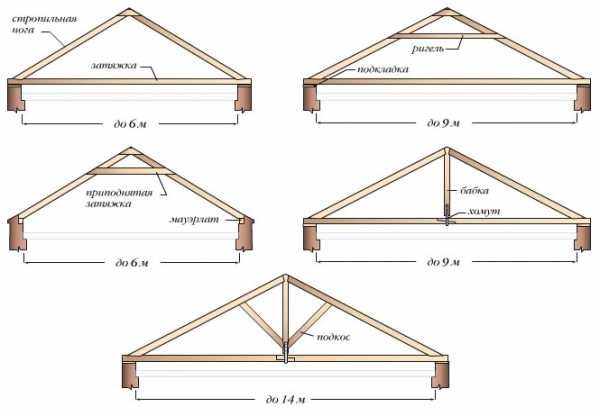

Виды стропильных систем

Устройство двухскатной крыши сруба

Способы крепления

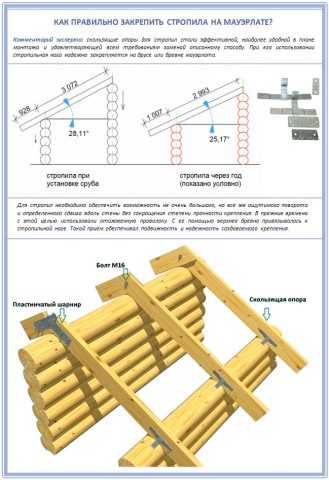

Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:

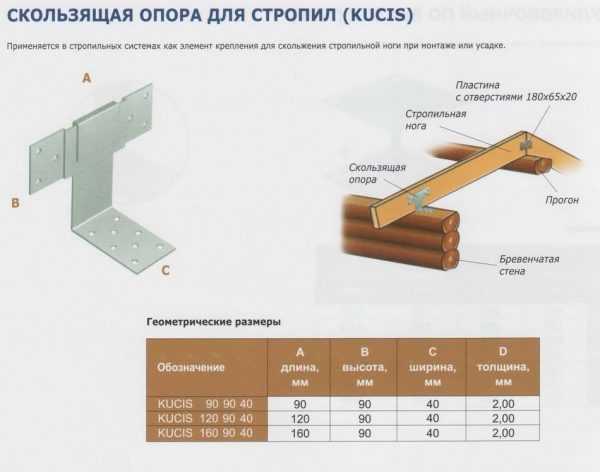

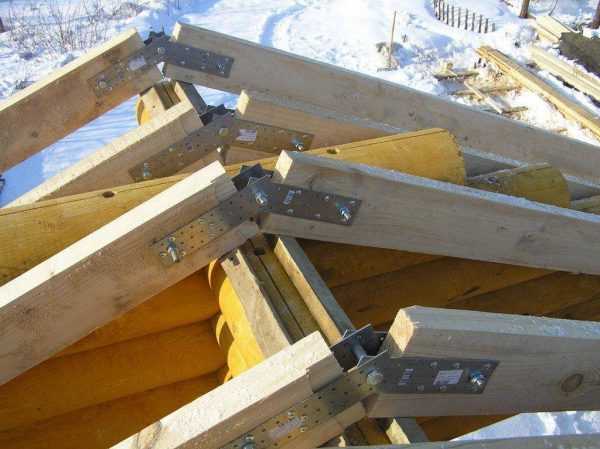

Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации.
Шарнирное крепление

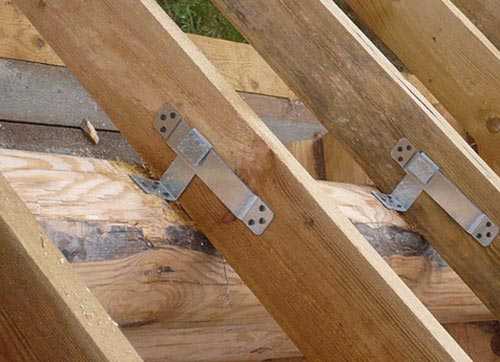

«Ползуны»

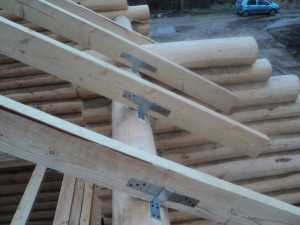

Конструкция подвижного крепления
Стационарные. Неподвижные крепления не обеспечивают небольшой запас подвижности при фиксации стропильных ног, однако, они гарантируют жесткость и прочность конструкции. В качестве крепежных элементов применяют гвозди, саморезы, деревянные нагеля, металлически скобы и накладки.
Стационарное крепление

Важно! Деревянный сруб обладает уникальной способностью «дышать», он сам регулирует влажность в помещении, поэтому не имеет жестко фиксированных размеров. Подвижные крепления, откликающиеся на усадку стен и термическое расширение материала – оптимальный вариант фиксации стропил к срубу.

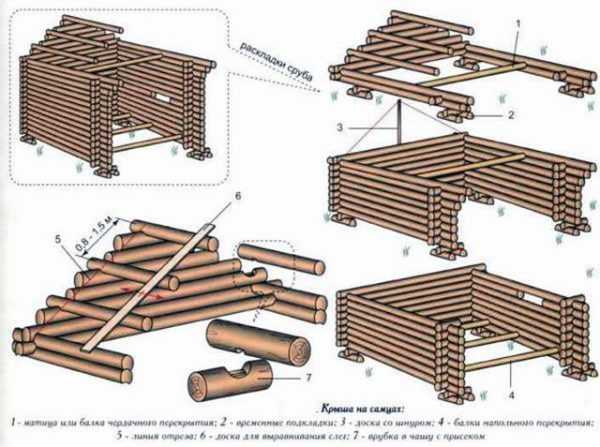

Способы сборки

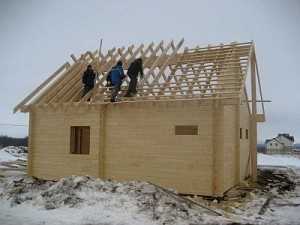

После полной усадки деревянного сруба мастера приступают к налаживанию стропильного каркаса и возведению кровли. Этот процесс кропотливый и сложный, особенно если выполнять ту задачу в одиночку. Существует 2 способа установить каркас на мауэрлат:

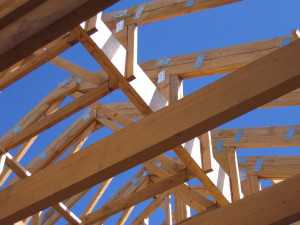

Установка готовых стропильных ферм. Эта технология заключается в сборке стропильных ферм «на земле» и дальнейшем подъеме их на место установки в готовом виде. Поднять массивные и тяжелые конструкции требуется специальная техника (автовышка, кран или трактор). Таким способом устанавливают наслонные стропила, которые весят меньше.
Сборка ферм «на высоте». Если конструкция стропильной системы отличается большим весом и размером, а в распоряжении строителей нет специальной техники, то фермы собирают прямо на месте. Недостатком этой технологии считают сложность и неудобство производства работ.

Учтите, что опытные мастера редко пользуются технологией установкой готовых стропильных ферм, так как она не позволяет выполнять точную подгонку элементов, хотя значительно экономит время.

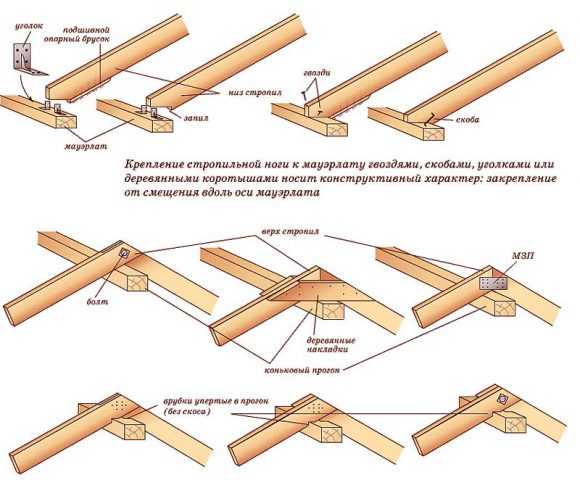

Способы крепления стропильных ног

Последовательность работ

Главные факторы качества стропильного каркаса – точность расчетов высоты конька и длины стропил и детальное следование технологии производства работ по возведению кровли. Чтобы крыша хорошо защищала сруб от проникновения атмосферных осадков, необходимо выполнять крепление стропильных ног следующим образом:

Сначала нужно взять ровные доски из древесины хвойных пород без трещин или сучков. Для увеличения срока службы стропильных ног они обрабатываются антисептическим средством и антипиреном. Чтобы снизить расход пропитки, лучше острогать древесину.
Затем изготавливают шаблон стропильной ноги, который служит образцом для производства остальных стропил.

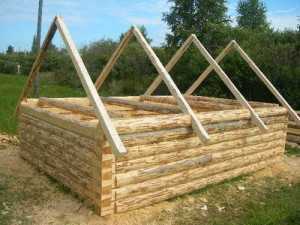

Сначала устанавливают первую и последнюю стропильную пару, а затем натягивают между ними шнурку, чтобы выровнять остальные стропила.
Крепят остальные стропильные пары, подрезают концы ног, чтобы они были ровными, а затем устанавливают обрешетку.

Опытные мастера рекомендуют контролировать правильность крепления стропильных ног с помощью строительного уровня, чтобы крыша была ровной, без перекосов.

Технология установки стропильных ног на сруб

Видео-инструкция

krovlyakrishi.ru

Как сделать стропила на баню своими руками: пошаговая видеоинструкция, схема

Стропильная система крыши для бани не зависит от ее материала. Строение можно изготовить из пеноблоков, бревна или кирпича. Выбор материала зависит лишь от сметы на строительство. Вне зависимости от материала стен, крышу чаще всего возводят из бруса и досок. Легче всего надежно закрепить их на бане из бревен или бруса. Разберемся, как сделать крепкие стропила на баню.

Читайте также: Как строится баня из блоков своими руками

Выбор типа крыши

Перед началом строительства необходимо выбрать тип крыши. Для начала рассмотрите преимущества и особенности каждого варианта:

Для небольшой бани, которая будет использоваться только летом, хватает и односкатной кровли. Чердак при таком варианте нельзя использовать в качестве места для отдыха, но его площади будет достаточно для хранения веников и банных принадлежностей. Она просто монтируется и не требует больших финансовых вложений. Недостатком можно назвать низкие теплоизоляционные характеристики, необходимость правильно рассчитывать угол наклона.
Двускатная крыша дает возможность оборудовать чердачное помещение, в котором вам удастся не только просушивать веники, но и отдыхать. Для удобства неплохо сделать скаты ломаными, это позволяет использовать баню круглый год. Высокие теплоизоляционные характеристики позволяют сделать баню пригодной для отдыха и морозным днем.

Эти особенности крыш могут иметь исключения. Так, баня способна иметь легкую двускатную крышу или теплую конструкцию с одним скатом. Важно правильно рассчитать ее уклон, и создать стропильную систему.

Читайте также: Поэтапная видеоинструкция: баня своими руками из бревна с нуля

Как опереть стропила на баню

Как правило, коробка собирают на месте из штучных материалов. Можно использовать сделанные заранее промаркированные бревна. Сразу после ее возведения стоит приступать к строительству стропильной системы. Перед монтажом рекомендуется обработать пиломатериалы специальным огнеупорным лаком.

Стропильная система возводится исходя из типа крыши. В ее основе лежит мауэрлат или балки перекрытия. Если баня изготовлена из бруса, то функции мауэрлата выполняет верхний венец. На верхнем крае стен конструкции из кирпича закрепляют мауэрлат. Для него берут брус, уложенный по верхнему краю коробки. Он необходим для равномерного распределения нагрузки от крыши на стены.

Для большой кирпичной бани по краю необходимо выполнить железобетонный пояс со шпильками для мауэрлата.
На небольшом строении можно закрепить крышу при помощи прочной стальной катаной проволоки, устойчивой к деформации.
Еще один способ крепления мауэрлата – на длинные анкеры.

Перед установкой стропильной системы исправьте погрешности верхнего венца крыши. Он должен быть строго горизонтальным. Установка балок перекрытия происходит одним из способов:

врезкой торцов в верхний венец;
укладкой поверх стен с выходом за их пределы, чтобы стать опорой для стропильных ног;
использование вместо традиционных балок стропильных ферм висячего вида.

Части стропильной системы изготавливаются непосредственно на строительной площадке. Дополнительные элементы придают конструкции жесткость, поэтому стоит делать крышу максимально тщательно.

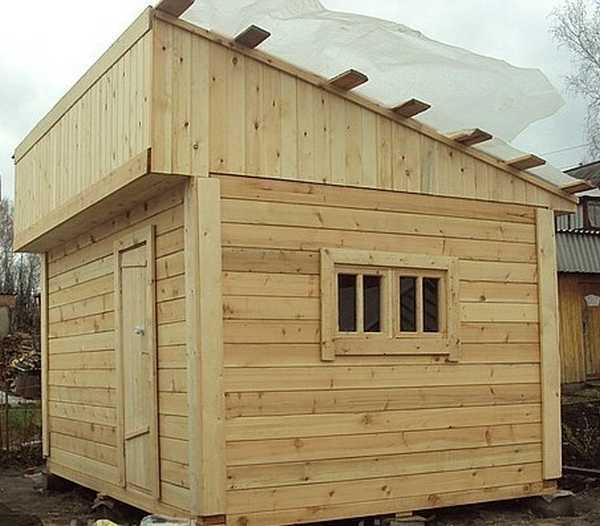

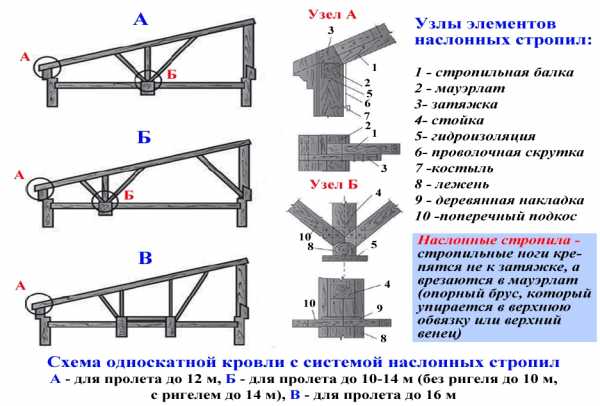

Особенности монтажа односкатной крыши

Прежде всего, необходимо рассчитать правильный уклон для крыши. Он должен быть таким, чтобы с нее легко скатывались осадки:

минимальное значение – 20 градусов;
оптимальное – 35 градусов;
для снежных районов рекомендовано 45 градусов.

Перепад высот для устройства кровли можно получить следующим образом:

сделать одну стену выше другой;
смонтировать опорную конструкцию на одной из стен.

Более устойчивым является первый вариант, но его чаще всего используют. Если баня сделана из пеноблоков или кирпича. Второй вариант более практичный, при нем вы получите фронтон, который нужно зашить досками. Для опоры стропил используется прогон, крепящийся к стойкам.

Стропилами здание перекрывается по длине. Под них не нужно использовать подпорки, если длина пролета не достигает 4,5 метра. В противном случае необходимо устанавливать подкосы. Шаг между стропилами должен быть не более 60 сантиметров. Верхним и нижним концом части стропильной системы крепятся к опорам при помощи металлических пластин и саморезов. Можно использовать метод выпила, тогда основа для крыши будет жестче.

Особенности монтажа двускатной крыши

Верхние концы стропильных ног при наслонном монтаже крепятся к коньковому прогону. Он устанавливается на опорах, которые строго выверены по высоте. Сначала стойки устанавливают на фронтальных стенах, а потом добавляются элементы между ними. Высоту замеряйте шнуром. К коньку стропила крепят гвоздями, а к верхнему венцу или мауэрлату при помощи врезок и пластин.

Для изготовления висячей системы используются стропильные фермы, которые закрепляются на мауэрлате и для жесткости дополняются перемычками – затяжками и ригелями. В коньке они соединяются между собой встык. Если баня представляет собой свежий сруб, то крепление в коньке должно быть шарнирным, чтобы при усадке кровля не деформировалась. Легче всего понять, как возвести двускатную крышу, если обратиться к видеоинструкции и схемам готовой стропильной системы.

banyaprofi.ru

Как крепить стропила на баню?

Как крепить стропила на бане – вопрос, который часто возникает у тех, кто впервые занялся строительством самостоятельно.

Крыша любого строения (баня не исключение) должна быть надежной и обладать стойкой выдержкой к натиску атмосферных осадков.

Прочность и несущие способности кровли напрямую зависят от ее каркаса, поэтому установка стропил должна производиться строго по технологии.

Из этой статьи можно узнать, как не допустить ошибок при самостоятельном устройстве стропильной системы.

Какие бывают крыши?

Какая крыша для бани подходит лучше всего? Если было принято решение строить баню своими силами, то пришло самое время задуматься о том, какой будет кровля у будущего строения.

Существует множество моделей крыш для различных построек, но для такого простого и небольшого строения как баня, нет смысла выбирать сложную конфигурацию кровли.

Самыми подходящими являются простые варианты конструкций:

односкатная;
двухскатная.

Каждая из этих конструкций имеет свои преимущества, и однозначного ответа на вопрос «какая крыша лучше?» — просто не существует.

Каждый должен совершить выбор самостоятельно. В данной статье изложены плюсы и минусы этих видов кровельных конструкций.

Односкатная кровля идеально подходит для небольших построек, которые чаще эксплуатируются в теплое время года.

Устройство такой крыши достаточно простое. Этот вариант стоит выбрать в том случае, если вы впервые занялись строительством самостоятельно.

Здесь вероятность допустить технологические ошибки, которые существенно повлияют на срок службы и безопасность строения — меньше.

При устройстве односкатной кровли чердачное помещение имеет очень скромные размеры, либо отсутствует вовсе.

Конечно, при строительстве бани чердак не является необходимым помещением, но не стоит забывать о том, что тот объем воздуха, который наполняет помещение под кровлей строения, играет значимую роль в энергоэффективности и обогреве дома.

Отказавшись от чердака в здании, вы заведомо лишаете его пары градусов температуры в холодное время года.

Однако если баня будет использоваться только в летний период, то этот момент не имеет значения.

Односкатная крыша отличается простотой устройства и более дешевой стоимостью. Для нее требуется меньше материала, чем для двухскатной. Ее возведение значительно легче и быстрее.

Единственной сложностью, которая может возникнуть при устройстве каркаса, является выбор необходимого угла наклона.

Если он будет маленьким, то на крыше будет скапливаться дождевая вода, а в холодный период – снег.

Слишком острый угол потребует дополнительных расходов на материалы, к тому же такая крыша будет не очень эстетично смотреться.

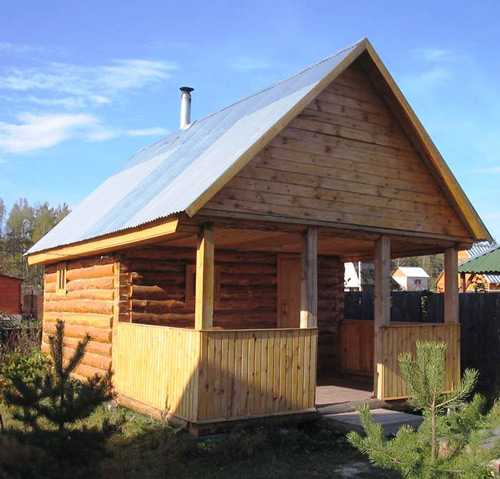

Устройство двухскатной крыши отличается возможностью обустроить чердачное помещение.

Дополнительную площадь можно использовать для хранения инвентаря, а также для сушки веников и полотенец в холодное время года.

Если площадь помещения позволяет, то можно устроить мансарду, с которой будет открываться вид на окрестности.

Такая комната для отдыха значительно повысит удобство бани и будет оценена по достоинству.

Монтаж двускатной крыши требует большего количества материалов, да и времени на возведение потребуется значительно больше.

Помимо материалов для каркаса и настила кровли, потребуются качественные утеплители.

Однако тот факт, что баней можно будет пользоваться всегда, независимо от времени года и погоды за окном, сполна компенсирует эти затраты.

Устройство двускатного каркаса крыши

К монтажу каркаса кровли можно приступать после того, как поставлены несущие стены.

Традиционно бани строятся на основе сруба из цилиндровых бревен. В последнее время набирает популярность строительство бань и других придомовых построек из пеноблоков и кирпича.

Оба варианта имеют свои плюсы и минусы, хотя на этапе возведения кровли, они не имеют особого значения.

После того как поставлены капитальные стены, можно приступать к возведению каркаса кровли.

Видео:

Пиломатериалы, предназначенные для устройства крыши, нужно обработать средствами препятствующими возгоранию.

Это необходимо сделать еще до начала кровельных работ. Такой этап повысит огнебезопасность всего строения.

Конструкция стропильной системы зависит от выбранного типа крыши. Стропила на баню опираются на мауэрлат (при его наличии) или на верхние бревна сруба.

Сюда же крепятся и балки перекрытия, связывающие каркас строения. Перед тем как возвести стропильный комплекс, важно убедиться, что бревна верхнего венца находятся в одной плоскости.

Одинаковая высота позволит равномерно распределить нагрузку, действующую на стены и фундамент здания.

Крепление стропил к брусу или мауэрлату может делаться двумя способами:

скользящим;
упорным.

При скользящем способе, в верхнем бревне или мауэрлате вырезаются пазы, с учетом угла наклона будущей крыши.

При укладке стропила опираются на эти места и выходят за пределы стен, образуя собой стреху. Для крепления стропил применяются специальные шарнирные соединения.

Этот способ используется чаще на свежем срубе. Такое крепление позволяет избежать деформации крыши при естественной усадке строения.

Если балки перекрытия еще не установлены, то потребуется сделать стяжки. Они будут выполнять функцию перекрытия и не дадут стропилам сместиться.

Стяжки крепятся к стропильной ноге с обеих сторон. Длина стяжки равна расстоянию между двумя противоположными стропилами.

Использование доборной доски здесь не допустимо – стяжки должны быть выполнены из цельной древесины.

Их количество должно быть вдвое больше количества стропильных пар.

При упорном способе с внутренней стороны мауэрлата делается скос, в который упираются стропила.

Если решено поставить крышу таким способом, то для устройства свеса используются доборные доски – кобылки.

Балки перекрытия устанавливаются прямо на опорные бревна, непосредственно под стропилами или между ними.

При устройстве двухскатной крыши на бревна верхнего венца, над которыми будут располагаться фронтоны крыши, монтируется лежень.

Сверху над ним при помощи стоек устанавливается коньковый прогон. Стропила крепятся к нему с помощью металлических пластин и уголков.

Видео:

Для крепежа можно использовать гвозди или шурупы. При покрытии кровли, для того чтобы закрыть зазор между двумя разнонаправленными плоскостями кровельного материала, применяют двускатный конек.

Сверху на поставленный стропильный комплекс нужно набить обрешетку – рейки, расположенные поперек стропильных ног.

Впоследствии к ней будет крепиться кровельный материал. На этом монтаж каркаса можно считать законченным и переходить к настилу кровли.

Монтаж односкатной кровли

При выборе односкатного типа кровли угол наклона может варьироваться между 20 и 45 градусами.

Для того чтобы соблюсти нужный угол, необходимо обеспечить перепад высоты у двух противоположных стен.

Этого можно добиться поднятием одной из них или возведением опорного каркаса.

Если баня строится из кирпича или пеноблока, то гораздо проще и практичнее будет первый вариант.

По верху выбранной стены монтируется лежень, после чего выкладывается еще несколько рядов материала, пока стена не достигнет нужной высоты.

На поверхность стены монтируется мауэрлат. Опорный брус противоположной стены закрепляется на одном уровне с лежнем.

Далее укладываются опорные балки между лежнем и мауэрлатом противоположной стены. Если высота будущей крыши позволяет, то можно позаботиться об устройстве небольшого чердачного помещения.

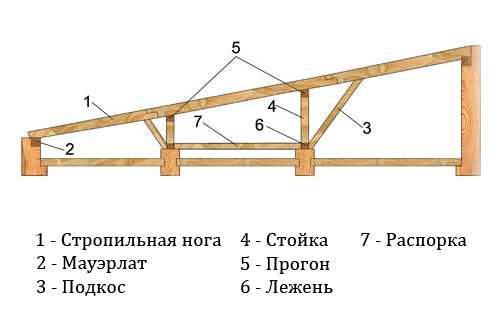

Когда баня строиться на основе сруба – увеличить высоту одной из стен невозможно. В этом случае, для поднятия уровня под кровлей, нужно построить опорную раму.

Она представляет собой систему из опорных стоек и закрепленной на них балки. Для придания конструкции большей жесткости часто используют подкосы – рейки забитые между стойками и балкой под углом в 45°.

Для каждой опорной стойки делают два подкоса, по одному с каждой стороны. После монтажа полученная рама зашивается досками или другим материалом, образуя фронтон.

Как сделать стропило на баню самостоятельно?

Для этого подбирается пиломатериал со следующими характеристиками:

длина не менее размера будущей крыши плюс 1 м;
толщина доски 40 — 60 мм;
ширина не менее 150 мм.

Оптимально использовать хвойные породы деревьев. Отобранные для стропил доски не должны иметь трещин, сучков и других дефектов.

Подгонка материала производится непосредственно во время монтажа. Предугадать все нюансы заранее невозможно.

Стропила монтируют поверх опорных брусьев с шагом в 50 — 60 см. Выступающие за периметр стен части стропил представляют собой свес крыши. Выступы не должны быть менее 30 см.

Видео:

Если длина крыши более 4,5 — 5 метров, то нужно дополнительно закрепить стропила. Для этого применяются подстропильные ноги, которые монтируются между лежнем большей стены и серединой стропила под углом в 45 — 50°.

Обрешетка и настил односкатной кровли производится по аналогии с двускатной. По нижнему свесу крыши монтируется капельник и водоотводящий желоб.

Перед началом работ нужно произвести расчеты и закупить необходимый материал.

Рекомендуется приобретать на 15 % больше пиломатериала, чем получено при расчете. Это позволит отбраковать непригодные к работе доски и компенсировать возможные ошибки при монтаже.

К тому же оставшаяся качественная доска всегда пригодиться в хозяйстве. Успешного устройства кровли и завершения строительства!
