Отличным украшением и неординарной деталью в оформлении санузла, станет покупка подвесного унитаза. Данное устройство не занимает много места, и при правильном подходе к установке, прослужит довольно долго. Как выбрать подвесной унитаз, как установить этот прибор поговорим далее.

Оглавление:

1. Устройство и конструкция подвесного унитаза
2. Преимущества установки подвесного унитаза
3. Разновидности подвесных унитазов
4. Крепление подвесного унитаза
5. Монтаж подвесного унитаза без готовой инсталляции
6. Установка подвесного унитаза
7. Установка подвесного унитаза с наличием инсталляции

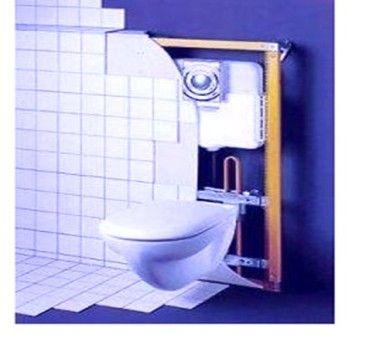

Устройство и конструкция подвесного унитаза

Подвесной унитаз представляет конструкцию, состоящую из чаши и сливного бачка, которые размещены в подвешенном состоянии.

В качестве чаши выступает сосуд, изготовленный из фарфора. Единственное отличие подвесного унитаза, от напольного, состоит в типе крепления, которое осуществляется сбоку.

Подвесные унитазы отличаются стандартной комплектацией. Унитаз подвесной размеры:

• длина: 50-60 см;
• ширина: 30-40 см;
• высота 35-45 см.

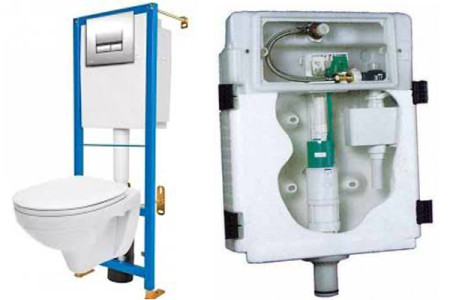

Система подвесных унитазов отличается наличием скрытой системы слива, которая состоит из сливного бачка. Он располагается за перегородкой, и имеет такие особенности:

• небольшие размеры, толщина 80-120 мм;
• кнопка пуска расположена в боковой части;
• имеет пластиковую основу, оснащен теплоизолящией, которая предотвращает образование конденсата.

Стандартный объем бачка составляет 8-10 л. Чтобы установить сливной бачок необходимо наличие патрубков, комплектующих, боковой кнопки слива и панели смыва.

Некоторые унитазы предполагают установку смыва, который осуществляется благодаря наличию высокого давления в струи воды. Такая система состоит из специальной кнопки, которая имеет подключение к системе водоснабжения.

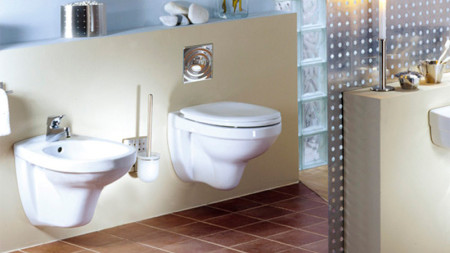

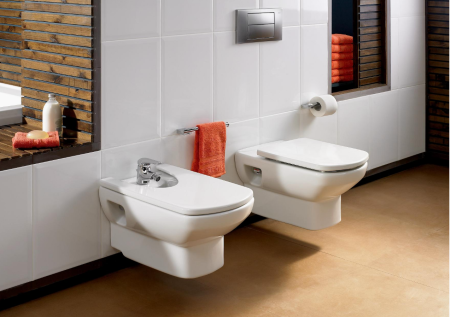

Подвесной унитаз фото:

Преимущества установки подвесного унитаза

1. Подвесной унитаз позволяет сэкономить место в санузле, так как имеет встроенный бачок, и не требует большого отступа от стены, для установки.

2. Высокая прочность унитаза не позволит чаше сломаться даже в подвешенном состоянии.

3. Благодаря тому, что унитаз находится в подвешенном состоянии, пол под унитазом легко моется.

4. Разнообразие видов позволит подобрать унитаз в соотношении с материальными и индивидуальными предпочтениями.

5. О подвесном унитазе отзывы, характеризуют данной устройство как удобный, надежный и долговечный предмет.

6. Подвесные унитазы полностью соответствуют санитарно-гигиеническим нормам.

Разновидности подвесных унитазов

В зависимости от размеров подвесные унитазы разделяют на:

• небольшие, длина которых не превышает 550 мм, устанавливаются в небольших санузлах, значительно экономят место;
• средние, длиной до 600 мм, наиболее популярны, так как отлично подходят для установки в любых помещениях;
• большие, до 700 мм, устанавливают в том случае, если в доме есть пожилые люди или инвалиды.

В соотношении с конструкцией выделяют унитазы:

• пристенного типа - крепление рамы осуществляется к стене и к полу;
• углового типа - крепятся под определенным углом только к стене, значительно экономят пространство.

В зависимости от формы выделяют унитазы:

• круглые,
• прямоугольные,
• квадратные,
• овальные.

Крепление подвесного унитаза

Есть два способа крепления подвесного унитаза:

• с помощью готовой системы установки,
• бетонной стяжкой.

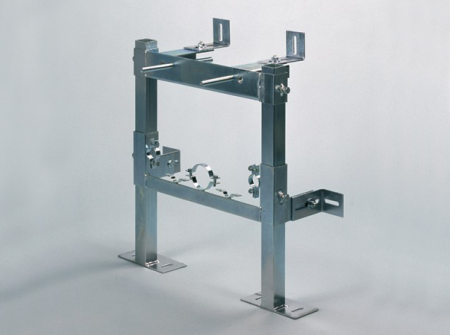

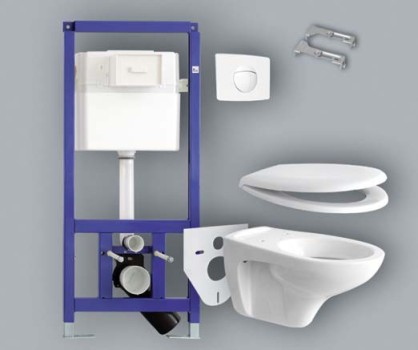

Первый вариант является более дорогостоящим, но менее сложным. Готовая система установки состоит из стальной рамы, которая крепится к стене и к полу. Для фиксации рамы используют четыре точки: две, расположены на стене, а две - на полу.

Более дорогостоящие системы предлагают выбор ширины расположения точек и их регулировку.

Такая инсталляция устанавливается на расстоянии 15-18 см от стены. В комплект набора входит наличие:

• чаши унитаза,
• бачка слива,
• панели кнопки смыва,
• открытого керамического бачка слива,
• системы инсталляции.

Монтаж подвесного унитаза без готовой инсталляции

Чтобы произвести установку унитаза самостоятельно, без использования готовых крепежных элементов, необходимо наличие:

• двух резьбовых стержней, диаметр которых составляет 2 см, а длина 50-80 см;
• четырех гаек, четырех шайб;
• 40 л бетонной массы марки М 200;
• нескольких листов фанеры;
• саморезов по дереву.

Чтобы подключить подвесной унитаз требуется:

• сливная прямоугольная муфта;
• пластиковая канализационная труба диаметром 1,10 см;
• силиконовый герметик.

Инструкция по выполнению подготовительных работ перед установкой подвесного унитаза:

1. Начните монтажные работы с установки сливной муфты. Данный процесс поможет определить высоту расположения унитаза.

2. При слишком большой высоте, возможно отрезание муфты. При недостаточной высоте, добавляется отрезок канализационного патрубка.

3. Отмерьте расстояние щитов, для сооружения опалубки. Увеличьте расстояние на несколько сантиметров, для запаса.

4. С помощью рулетки, следует измерить интервал, между местом крепления крепежей. Стандартное расстояние - 20 см.

5. После выполнения замеров, перенесите данные на фанерные листы, для изготовления щита опалубки. В качестве материала для щита, подойдет ДСП, фанера или другие доски.

6. Еще раз проверьте правильность сделанных замеров.

7. Отрежьте стержни резьбового типа. Длина стержней составляет расстояние между конечной точкой заглубления в стену, интервал между стеной и унитазом, установочную длину унитаза и конец для накручивания гаек.

8. Для крепления стержней есть два способа:

• стенное крепление, которое осуществляется шайбой и гайкой м 20, простота и универсальность этого способа делают его более популярным, для того, чтобы прикрепить стержень нужно всего лишь просверлить отверстие в стене, одеть шайбу и закрутить гайку, данный способ подходит для любых стен;
• при отсутствии доступа к внешней стороне стены, закрепите стержень клеем или специальным средством, например “химическим анкером”, Просверлите отверстие в стене, минимальная длина которого составляет 14 см, очистите его от пыли, заполните клеем и установите стержень, данный способ подходит для стен, выполненных из бетона, кирпича, пеноблоков, дерева,

9. После того как опалубка собрана, получается конструкция, состоящая из трех щитов, которая имеет отверстия для установки стержней.

Совет: Перед закреплением щитов опалубки, муфтовый вывод следует закрыть с помощью полиэтиленового пакета, для того, чтобы бетон и грязь не попали в систему слива.

10. Правильность сборки деревянных щитов проверяется строительным уровнем. Для того, чтобы опалубка стала более устойчивой, установите стержни и закрутите гайки.

11. Примерьте чашу унитаза, установив ее на будущее месторасположение, после завершения сооружения опалубки. Если есть какие-то недочеты, еще не поздно их исправить.

Совет: Для того, чтобы после заливки опалубки бетоном, осталось место для подключения унитаза, следует к стержню прикрепить небольшой прямоугольный кусок пенопласта.

12. После завершения подготовительных работ, приступите к заливке бетоном. Чтобы приготовить бетонный раствор на одну часть цемента, возьмите две части песка, три части щебня и седьмую часть воды.

Совет: Чтобы бетон легко ложился на поверхность в воду рекомендуется добавить немного жидкого мыла.

13. Для укладки бетона используйте мастерок, производите укладку небольшими порциями. Постепенно разравнивая поверхность.

14. Стержни для установки унитаза, следует также закрыть с помощью полиэтилена, чтобы бетон не попал на них.

15. Для уплотнения бетона используйте длинный стержень, которым постепенно проштыкуйте залитую поверхность, уделите внимание угловым местам.

16. После залития опалубки должно пройти 7-10 дней, перед ее снятием.

17. Для подсоединения сливного бачка воспользуйтесь гибкой ПВХ гофрой. Вставьте ее в отверстие унитаза, закрепите с помощью герметика.

18. Закрепите трубу с таком положении и оставьте на 24 часа, для полного высыхания силикона.

Установка подвесного унитаза

1. Чтобы совершить надежную герметизацию стыка унитаза и резинового кольца, по всему периметру данных устройств нанесите силикон.

2. Наденьте унитаз на стержни и закрутите гайки.

3. Подождите 12 часов, чтобы герметик полимезировался.

4. Подключите унитаз к канализационному сливу.

5. Установите крышку для унитаза.

6. Для произведения финишных отделочных работ бетонного основания используйте любые влагоустойчивые материалы.

Установка подвесного унитаза с наличием инсталляции

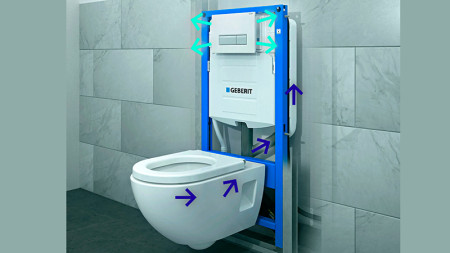

Большинство рам для подвесных унитазов, позволяют регулировать положение по высоте. Перед началом установки следует произвести замеры и сделать разметку. Перед установкой, рекомендуется изучить инструкцию, в которой обычно указывается интервал между сливным бачком и полом. Средняя величина этого расстояния ровняется одному метру.

Перед началом монтажных работ, позаботьтесь о выводе канализационной и водопроводной трубы. Крепление рамы осуществляется с помощью анкерных болтов. Они способны зафиксировать ее в одном положении, и обеспечивают неподвижность сооружения.

Во время установки рамы на деревянный пол, следует использовать самые мощные саморезы по дереву.

Перед фиксацией инсталляции, следует еще раз измерить ровность конструкции. Для выравнивания рамы воспользуйтесь обычным уровнем. Измерьте переднюю, заднюю, верхнюю и нижнюю части. Для фиксации правильных настроек используйте шпильки и штанги, которые способны временно прикрепить раму к стене.

Высота расположения чаши подбирается в соответствии с индивидуальными параметрами проживающих людей. Средняя высота, которая является оптимальной для среднестатистического взрослого человека составляет 400 мм.

Для подключения унитаза воспользуйтесь гибким шлангом, для соединения с водопроводом примените металлический шланг, чтобы обеспечить надежность и долговечность соединения.

Совет: Закройте вентиль на сливном бачке, в процессе подключения унитаза к водопроводу.

Для внешней отделки используйте любые материалы, которые обязательно должны быть водостойкими.

Не следует закрывать доступ к сливному бачку, чтобы в любой момент провести профилактические или ремонтные работы.

Установка подвесного унитаза видео:

strport.ru

Самостоятельная установка унитаза подвесного типа

С недавних пор унитаз подвесного типа уже не является дорогостоящим элитным сантехническим устройством .Он перешел к классу доступных для каждого. И это правильно, ведь конструкция консольных унитазов занимает не много пространства и не создает проблем во время уборки помещения. Главным отличием подвесных унитазов является их скрытая в стену система инсталляции, представляющая собой жесткую раму, которая удерживает бачок слива и механизмы для работы унитаза. Остается видно лишь настенную фарфоровую чашу.

Подвесной унитаз экономит пространство и облегчает уборку в санузле.

Установка подвесного унитаза своими руками — довольно сложный технический процесс. Монтаж его намного труднее, чем установка напольного унитаза, так как, помимо скрытой инсталляции, необходимо устройство ниши с соблюдением некоторых нюансов, которые и будут рассматриваться ниже.

Достоинства подвесных унитазов:

1. Такие модели отлично вписываются в помещение, не портя внешнего вида ванной комнаты или туалета в случае раздельного расположения санузлов. Отлично справляясь со своими прямыми обязанностями, подвесные унитазы добавят современности к внешнему виду санузла.
2. Подвесные унитазы имеют довольно крепкую конструкцию и способны выдерживать нагрузки до 0,4 т. Люди, страдающие излишним весом, могут без опасений устанавливать и эксплуатировать подвесные сантехнические модели.
3. Разработчики таких унитазов учитывают множество мелочей, и геометрия чаши позволяет удобно и комфортно эксплуатировать унитаз.
4. Встроенные водные рассекатели, помогающие водному потоку двигаться с большей скоростью, гарантируют отличное промывание чаши по всей ее площади.
5. Монтаж встроенной инсталляции и навесной чаши поможет повысить гигиеничность помещения и облегчит дальнейший уход за плиткой.

Примечание

Существует мнение, что установка унитаза подвесной конструкции увеличивает свободное пространство помещения, однако это не совсем так, ведь размещение инсталляции требует дополнительное место.

Сборка унитаза, установка инсталляции и чаши своими руками подразумевает наличие следующих инструментов:

Схема крепления: 1 — стержни для крепления, 2 — монолитное бетонное основание, 3 — пластиковая сливная муфта.

• перфоратор;
• специальные сверла по бетону, соответствующие по диаметру крепежным деталям;
• уровень строительный;
• маркер или карандаш;
• рулетка;
• накидные и рожковые ключи;
• ключ разводной;
• отвертки плоская и крестовая;
• молоток;
• болгарка;
• герметик на силиконовой основе.

Инсталляция и ее монтаж

Как уже говорилось, для инсталляции унитаза своими руками нужна ниша. Именно с нее и начинается вся работа. Расположение ниши следует выбирать с учетом возможности скрытой подводки труб канализации Ø110 мм. Обычно это и вызывает наибольшие трудности. Если экономия пространства не стоит на первом месте и есть возможность пожертвовать пространством 15,0 х 70,0 см, то взамен ниши для инсталляции можно использовать гипсокартонный короб.

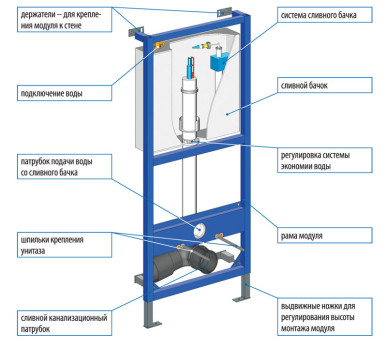

Схема инсталляции.

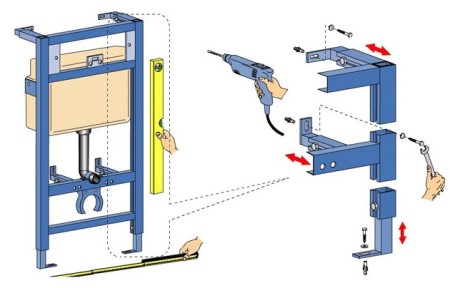

После определения места установки начинают монтаж несущей конструкции, включающей в себя скрытый бачок. Раму устанавливают в первую очередь, а уже потом к готовой инсталляции подводят канализационные трубы.

Как правило, на раме имеются 4 опорные точки (2 ножки, которые крепятся к полу, и 2 кронштейна, которые фиксируются к стене).

Закрепление инсталляции начинают с ножек. После их фиксирования раму регулируют по высоте, используя для этого 2 болта, находящихся с обеих сторон рамы. Сливное отверстие должно находиться на расстоянии 25,0-30,0 см от уровня пола.

Определившись с высотой, монтаж инсталляции завершают путем крепления кронштейнов, фиксирующихся к стене анкерными болтами или мощными саморезами.

Во время крепления рамы при помощи строительного уровня необходимо осуществлять постоянный контроль по всем плоскостям.

Соединение инсталляции с водопроводной и канализационной системами

Подключение скрытого бачка к водопроводу необходимо осуществлять исключительно аккуратно, в противном случае последующие протечки во время эксплуатации не получится устранить без нарушения целостности облицовки стен. Для этого лучше использовать медные или полипропиленовые трубы. Для герметизации резьбы лучше применять паклю и краску. Использовать гибкие шланги недопустимо, можно лишь позволить себе резьбовые соединения типа «американка».

Подключение к канализации осуществляется проще, при помощи обычных труб канализации и герметизирующей пасты. При этом не следует забывать об уклонах и поворотах, монтаж которых необходимо осуществлять только при помощи отводов под углом 45˚.

Все смонтированные и подключенные элементы инсталляции должны быть обязательно испытаны. И только удостоверившись в отсутствии течей и стабильной работе всех устройств, можно начинать обшивку гипсокартоном. Перед началом работ по обшивке нужно установить патрубки подключения унитаза (большой и малый), шпильки крепления и квадрат для монтажа сливной кнопки.

Все последующие работы, связанные с установкой подвесного унитаза своими руками, производятся уже после завершения облицовочных работ.

Установка чаши унитаза

Существует несколько нюансов, которые в обязательном порядке необходимо учитывать при установке чаши унитаза подвесного типа:

Схема расположения чаши унитаза.

1. Тщательная подгонка патрубков, которые соединяют унитаз и инсталляцию. Эта работа кажется простой на первый взгляд, однако подходить к ней необходимо с полной ответственностью. Важно точно определить их длину. Слишком длинный патрубок не позволит унитазу плотно прижаться к стене. Если отрезан короткий, то во время эксплуатации могут появиться протечки.
2. Между унитазом и стеной во время крепления чаши к шпилькам необходимо подложить прокладку из резины, в противном случае может повредиться кафель или сам унитаз. Если по каким-то причинам резиновая прокладка, входящая в комплект поставки, вдруг куда-то пропала, то можно использовать силиконовый герметик. Его наносят на соприкасающуюся со стеной часть чаши и ждут до полного высыхания. Такая прокладка не несет в данном случае функции герметизации, а лишь является неким подобием амортизатора.
3. Вопрос непосредственного крепления. Гайки должны затягиваться крепко и в то же время с особой осторожностью. Не нужно забывать использовать все прокладки из пластика и резины, входящие в комплект, иначе фарфор может лопнуть.

Установка сливной кнопки

Унитазы подвесного типа могут иметь сливные кнопки следующих типов:

Перед проведением работ откройте кран подачи воды в бачок, т.к. после установки вы не сможете до него добраться.

• механические;
• пневматические.

Выбирая унитаз, лучше отдавать предпочтение пневматическим. Монтаж их намного легче, да и срок их службы значительно больше.

Перед установкой сливной кнопки нужно подрезать по уровню кафеля рамку прямоугольной формы для доступа к внутренним элементам бачка. Также заранее необходимо открыть вентиль подачи в бачок для слива холодной воды. Обычно он находится непосредственно в бачке, и после завершения работ по установке кнопки до него добраться будет просто невозможно.

Проделав все эти нехитрые манипуляции, можно начинать подключение и установку кнопки на место. Подключить ее своими руками не составит особого труда. Для кнопки механического типа требуется лишь подправить в соответствующем направлении штифты из пластика, отрегулировав их длину. Пневматика подключается еще проще. Никаких регулировок производить не надо. Достаточно лишь соединить с кнопочным блоком две трубки. Первая из них несет ответственность за малый слив, а вторая — за большой. Уже соединенную кнопку вставляют в специальное отверстие и защелкивают.

Вот и все этапы процесса установки унитаза подвесного типа своими руками. А просто это или нет, каждый для себя решает сам. Но если есть руки и конкретная цель, то, почерпнув из всевозможных источников необходимую информацию, этот процесс станет довольно интересным и познавательным.

Раньше навесные модели унитазов делались только в элитных домах и считались роскошью. Но с течением времени в связи с увеличением предложений по данному оборудованию его стоимость значительно снизилась и теперь подвесной унитаз может позволить себе каждый желающий. Ясно, что подвесные унитазы дороже напольных, но все больше и больше людей сегодня отдают им предпочтение при замене устаревшей сантехники. Конечно, установка своими руками значительно снижает затраты, и если есть уверенность, что поставленная задача будет качественно выполнена, то можно смело приступать к работе. Но в случае если понятно, что без посторонней помощи не обойтись, лучше обратиться в проверенную надежную компанию.

dekormyhome.ru

Установка подвесного унитаза своими руками

Установка подвесного унитаза является отличной альтернативой старым системам открытой установки. Подвесной унитаз выполняет не только эстетические функции, но и практическое значение.

Из статьи Вы узнаете как смонтировать такой унитаз, не прибегая к помощи специалистов, сэкономив на этом семейный бюджет.

Содержание:

У подвесного унитаза есть определенные преимущества:

• Компактность — он занимает меньше места, чем стандартные системы.
• Гигиеничность — открыт доступ к пространству под унитазом для уборки.
• Надежность — подвесные системы для санузлов способны выдержать нагрузку до 400 кг, практика применения их в общественных местах доказывает их надежность.
• Эстетичность — отсутствие бака и системы подвода и отвода воды на виду преобразит вид санузла.
• Практичность — некоторые модели оборудуются системами регулировки по высоте.
• Тишина — за счет того что сливной бачок спрятан в каркас, шум от набирающейся воды значительно ниже стандартных систем.

Для начала давайте разберемся в конструкции подвесного унитаза и всех его составляющих, чтобы иметь представление с чем нам предстоит работать.

Конструкция подвесного унитаза

Система подвесного унитаза включает в себя следующие элементы:

• чаша унитаза;
• ёмкость для воды — сливной бачок;
• сливной и заливной патрубки;
• стальная рама для крепления унитаза (при установке на инсталляцию).

Рама служит промежуточным звеном между стеной и унитазом, а также на ней крепятся все системы унитаза — сливной бак, сливной патрубок и патрубок подач воды в унитаз из бака. Рама имеет подвижные ножки, для регулировки высоты унитаза.

Бачок унитаза выполнен из пластика со специальным покрытием, которое не позволяет образовываться конденсату на стенках бака. Это обязательная защитная мера для скрытых систем, иначе неизбежно образование плесени в нише расположения бака.

Монтаж системы подвесного унитаза посилен даже малоопытному в этом деле человеку. Установка может быть произведена двумя способами — с использованием инсталляции, т.е. рамы и с заливкой бетонного основания.

Специалисты рекомендуют применять инсталляцию, как наиболее простой и быстрый по времени.

Способы установки подвесного унитаза

Лучше всего проводить замену унитаза во время ремонта всего санузла, так как для установки инсталляции и монтажа короба для скрытия всех систем потребуется демонтировать настенное покрытие.

Располагать подвесной унитаз практичнее всего в месте расположения водопроводного и канализационного стояков. Тем самым вы избавите себя от необходимости тянуть дополнительные трубы и сэкономите место в туалете.

Также не целесообразно устанавливать какой бы то ни было унитаз далеко от канализационной трубы.

Непосредственно перед установкой унитаза необходимо выполнить установку стальной рамы и подвести к ней все коммуникации (водопровод и канализацию).

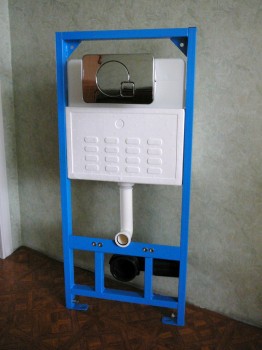

Установка на инсталляцию

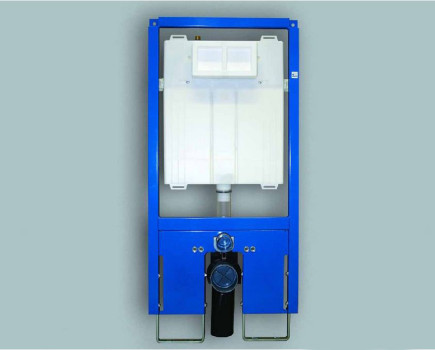

• Стальная рама (инсталляция), чаще всего, продается с уже закрепленным сливным баком, поэтому на первом этапе, используя уровень и рулетку, необходимо разметить и закрепить раму к полу и стене.

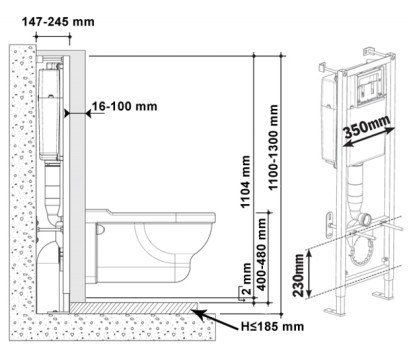

• Для правильного размещения рамы следует придерживаться следующих параметров:
  • расстояние от верхнего края ободка унитаза до уровня чистового пола 40-42 см.
  • высота расположения кнопки слива 90-100 см.
  • высота расположения сливной трубы 20-23 см. Оптимальным уклоном канализационной трубы считается уклон в 12 см. на 1 м. трубы.
  • между стеной и сливным бачком обязателен зазор в 1-3 см.
• Крепление инсталляции производится в четырех точках, две к полу, две к стене, в зависимости от материала стен применяют различный крепеж, к бетону — анкерные болты, к сибиту (пено,газобетон) — специальные пробки.Все крепежные отверстия тщательно вымеряются с применением уровня. В первую очередь рама крепится к полу, затем, выставив конструкцию на необходимую высоту — к стене.

После закрепления рамы, производим подводку всех коммуникаций.

Совет: Для подвода коммуникаций используйте пластиковые трубы, гибкие шланги менее надежны, а это не рационально при скрытом монтаже.

• Практически все модели сливных бачков имеют две точки для подключения водопровода — вверху и сбоку, какое использовать определяется в каждом конкретном случае.
• Когда все коммуникации подведены определитесь с вариантом расположения кнопки смыва, она может быть установлена в двух положениях, всё зависит от того каким способом вы будете зашивать инсталляцию — целиком всю стену или сделаете дополнительную полочку в санузле.. Также система смыва имеет два режима работы — полный и экономный, экономный сливает лишь половину бака при нажатии на кнопку.
• Когда вся система инсталляции смонтирована и подведены все коммуникации, установите унитаз на свое место и проведите испытания его работы несколько раз, на выявление возможных течей и неплотных соединений. Этот этап крайне необходим, так как поздно выявленные неисправности заставят вас разбирать скрывающую конструкцию заново.
• После проведения испытаний и убедившись в исправности всех систем снимите чашу унитаза и приступайте к сборке каркаса конструкции, которая будет скрывать трубы и инсталляцию.

Чаще всего, для сбора фальшстен, используют влагостойкий гипсокартон, а на него уже укладывают либо плитку, либо другие материалы для отделки стен по вашему вкусу.

Каркас лучше всего делать из оцинкованного профиля, он не подвержен образованию плесени и гниению.

• Перед креплением гипсокартона на каркас вырежьте отверстия под штифты для крепления унитаза и выходы труб коммуникаций. Если за фальшстеной будут располагаться счетчики воды, не забудьте о смотровом люке, так же такой люк необходим для доступа к вентилям подачи воды, чтобы была возможность их перекрывать во время ремонтных работ.  Совет: во время монтажа фальшстены закройте трубы коммуникаций пробками, чтобы в них не попадал строительный мусор и пыль.
• После полной отделки фальшстены производится установка чаши унитаза. Она устанавливается на штифты, которые крепятся к инсталляции.
• Между стеной  чашей должна устанавливаться уплотнительная прокладка, которая устанавливается на трубы и штифты.
• После установки прокладки чашу унитаза одеваем на штифты и соединяем все трубы коммуникаций с отверстиями в унитазе.
• Унитаз плотно прижимаем к стене и закручиваем гайки крепления на штифтах.Первые несколько дней следите за гайками крепления, возможно их придется подтягивать пару раз, пока унитаз не займет свое положение.
• Обрежьте уплотнительную прокладку в местах где она выступает и обработайте стук унитаза и стены сантехническим герметиком.

Обязательно просмотрите видеоролики в которых наглядно показан процесс установки подвесного унитаза на инсталляцию от разных фирм производителей.

Установка на бетонное основание

Если вы хотите сэкономить на монтаже подвесного унитаза, то можно использовать для его крепления не инсталляцию, а бетонное основание. Также этот способ подойдет если у вас стены санузла выполнены из не прочного материала, который не способен выдержать нагрузок, действующих на подвесные конструкции.

Для создания бетонного основания необходимо провести подготовительные работы.

• Рассчитываем на какой высоте будут располагаться штифты для крепления унитаза и сверлим под них отверстия в стенах.Если у вас есть доступ к внешней стороне стены, на которую будет крепиться унитаз, то отверстия можно пробурить насквозь, для повышения надежности крепления.
• Чаще всего доступа нет, поэтому бурим 2 отверстия на 2/3 толщины стены, расстояние между отверстиями должно совпадать с расстоянием между отверстиями для крепежа на унитазе.
• Отверстия хорошо зачищаются от пыли и заполняются специальным составом — химическим анкером, затем в отверстие вставляются штифты необходимой длины.
•  Соберите опалубку, на стороне, которая обращена к унитазу разметьте и выпилите отверстия под штифты .
• Смонтируйте сливную трубу, подогнав её по размерам унитаза.
• Установите опалубку на место таким образом, чтобы вход сливной трубы плотно прилегал к стенке опалубки. На штифты можете накрутить гайки крепления унитаза, они будут выполнять роль крепежа опалубки.
• Заполните опалубку бетонным раствором, место под трубу смыва можно оставить вставив кусок пенопласта подходящего размера.

Необходимо уплотнит раствор, для этого подходящим штырем протыкиваем раствор, выгоняя лишний воздух из него. Минимальный срок сушки раствора — 1 неделя. За это время раствор наберет прочность для проведения дальнейших работ.

• Через неделю можно снять опалубку, в итоге должна получиться вот такая конструкция.
• Теперь можно устанавливать систему смыва. Её можно закрепить на стене или расположть непосредственно на самом бетонном основании. Подвод трубы смыва осуществляется через свободный участок в бетонном оновании, когда труба подведена к унитазу все свободное пространство лучше залить герпетиком.
• Конечная установка чаши унитаза осуществляется только после декоративной отделки санузла, в той же последовательности что и при установке на инсталляцию.

Похожие статьи:

ugolok-remonta.ru

Установка подвесного унитаза: инструкции для монтажа (видео)

Подвесные унитазы стали модной сантехнической тенденцией. Все большее предпочтение отдается именно им, а не привычным напольным конструкциям. Некоторые убеждены, что подвесные унитазы ненадежны. Их вид действительно может внушить такое мнение, но оно ошибочно. Если выбрана установка подвесного унитаза установка с инсталляцией, тогда входящая в комплект стандартная рама гарантирует высокую прочность. Такой унитаз выдержит вес до 800 кг! Но и без инсталляции он выдерживает 400 кг, что тоже внушительно.

Подвесной унитаз более компактен, в сравнении с обычным и вокруг него легче поддерживать чистоту.

Преимущество подвесных унитазов и в том, что вокруг них легче поддерживать чистоту. Они более компактны, чем напольные, экономят пространство за счет фальш-стены, которая скрывает трубы и сливной бак. Кроме того, самостоятельный монтаж подвесного унитаза несложен, если четко следовать инструкции и разобраться со всеми нюансами. Об этом и пойдет речь.

Тщательная подготовка крайне важна

Инсталляционная система подвесного унитаза очень надежна и способна выдержать нагрузку от 400 до 800 кг.

При покупке комплекта сразу обратите внимание на следующие моменты:

1. Приобретайте подвесной унитаз от известной фирмы-производителя, которая успела зарекомендовать себя высоким качеством. С надежным товаром проблем не будет как при монтаже, так и в дальнейшем использовании.
2. Обязательно уточните, что входит в комплект. Например, инсталляцию — металлическую раму для установки подвесных унитазов — придется покупать отдельно. Это касается и сиденья для унитаза, которое чаще всего в комплект не входит.
3. Проверьте, все ли резиновые прокладки в наличии. Внимательно осмотрите все комплектующие. На качественных деталях не будет следов коррозии, а находится они должны в запаянным пакетах.

Позаботьтесь также обо всех инструментах и материалах, которые понадобятся для монтажа. Как правило, на инструкции по установке подвесных унитазов, которую вы получите при покупке, они подробно описаны.

Схема установки унитаза без инсталляции: 1- стальной стержень с резьбой М20, 2- монолитное бетонное основание, 3- пластиковая сливная муфта 90º для унитаза.

Определите место для монтажа унитаза. Если установка осуществляется на месте напольного, то никаких сложностей не возникнет. Хотите выбрать другое расположение? Тогда учитывайте возможность вывода канализационных труб в выбранной нише. Их диаметр — примерно 110 мм. Чем короче труба, которая соединяет унитаз и общую трубу канализации, тем удобнее будет ее прочистить в случае необходимости. Учтите и это. Также обратите внимание на материал, из которого сделана стена. Гипсокартон для установки подвесных унитазов совершенно не подходит, требуется прочный материал.

Не забудьте рассчитать высоту от пола до сиденья. Тут важен рост всех членов семьи, но стандартные параметры таковы: сиденье на уровне 40-45 см от пола, низ — 5 см от пола.

Монтаж своими руками от начала до конца

При установке инсталляции с фронтальной панелью смыва, расстояние до стены должно быть не менее 190 мм; если панель смыва горизонтальная — не менее 160 мм.

Для самостоятельной установки вам понадобятся:

• щиты для опалубки;
• шайбы, гайки, стержни для крепления;
• гофра ПВХ;
• гофра гибкая;
• химический анкер;
• силиконовый герметик;
• бетонная смесь.

Если вы решили провести монтаж подвесного унитаза, не покупая готовую раму, придется потратить больше сил и времени. Работы начинаются с установки муфты для слива. Возможно скорректировать ее размер: часть муфты отрезать или же трубой-патрубком добавить длину.

Следуйте советам профессионалов: покупайте щиты для опалубки с запасом в 5 см. Измерьте точное расстояние между крепежными отверстиями, обычно оно составляет 20 см. Щитом может служить простой лист фанеры. Перед монтажом приложите унитаз к опалубке и проверьте, насколько верна разметка. В случае необходимости подкорректируйте.

Отрежьте резьбовые стержни. Чтобы вычислить их длину, сложите толщину заглубления, расстояние между стеной и унитазом, толщину унитаза в месте монтажа и длину свободного конца.

Закрепить унитаз можно двумя способами. Первый — через стену, с шайбой и гайкой М20. Стену сверлят, устанавливают через отверстие стержень, надевают шайбу и завинчивают гайку.

Для кирпичных, бетонных, деревянных стен подходит другой способ. Вам понадобится клей для бетона — химический анкер. Им и закрепляют стержень, прочность крепления при этом получается достаточно высокой. Для установки подвесных унитазов данным способом выполните следующие действия:

1. В стене просверлите отверстие на 15 см в глубину. Очистите его от пыли и залейте химический анкер.
2. Вставьте в отверстие стержень и установите 3 щита, один в центре и два сбоку. На центральном будет крепиться унитаз. Проверьте строительным уровнем, ровно ли расположены щиты.
3. Установите стержни для унитаза.
4. Для надежности в опалубку можно вкрутить гайки, в дальнейшем они будут удерживать унитаз.
5. Закрепите кусок пенопласта, чтобы сформировать в бетоне углубления, которые понадобятся при подключении слива к унитазу.

Бетонирование — важный нюанс

Для самостоятельного монтажа подвесного унитаза необходимо смонтировать опалубку и залить ее бетоном.

Следующий шаг — бетонирование полученной опалубки. В готовую бетонную смесь добавьте жидкое мыло (по 10 мл на 10 л), это облегчит процесс. Для защиты стержней закройте их пленкой. Чтобы уплотнить бетон после заливания, проштыкуйте его, особенно в углах. В результате из щелей должна потечь цементная жидкость. Забетонированную опалубку не снимают как минимум неделю.

Непосредственно установка подвесного унитаза начинается с присоединения сливного бачка. Возьмите гофру ПВХ диаметром 4 см и вставьте в выемку унитаза, воду нужно слить до упора. Используйте силиконовый герметик, чтобы залить свободный промежуток. Гофру фиксируют, оставляя при комнатной температуре на трое суток.

По истечении указанного времени можно перейти к завершающему этапу монтажа . Прикрепите унитаз с гофрой на стержни, затем наденьте шайбы на них и закрутите гайки. Конструкцию нужно выдержать около суток. Потом присоединяют сливной бачок, используя гибкую гофру, и устанавливают на унитаз крышку. На этом работа завершена.

Подвесной унитаз: установка с инсталляцией

Для крепления инсталляционной рамы используются анкерные болты, которые крепятся к полу и стене.

Весь процесс монтажа подвесных унитазов с готовой рамой проходит достаточно легко и быстро, поскольку инсталляция имеет выдвижные штанги и специальные шпильки для удобства крепления к стене. Для крепления используют анкерные болты, с ними рама будет абсолютно неподвижна. Помните, что надо периодически проверять уровень рамы во всех плоскостях с помощью строительного уровня.

Всего потребуется 4 точки крепления, по 2 на полу и на стене. Сперва закрепите раму на полу, после чего ее следует окончательно выровнять, используя уровень. Следующий шаг — прикрепить раму к стене. Зафиксируйте ее двумя болтами, они расположены внизу по краям рамы. После чего осталось закрепить верхнюю часть кронштейнами, анкерными винтами или саморезами. Прочно смонтированная инсталляция не колеблется, она остается полностью неподвижной при нагрузках.

Важным и ответственным моментом будет подсоединение канализационной и водопроводной систем к инсталляции. Во избежание неожиданной протечки используйте надежные и проверенные материалы. Например, трубы из меди и полипропилена, которые имеют долгий срок службы. Гибкие шланги лучше не использовать или выбирать те, которые изготовлены из нержавеющей стали. Когда будете присоединять канализационную трубу, не забудьте о необходимости монтажа отводов под углом 45 градусов. Соединения скрепляйте герметиком для надежности.

Проверьте, как работает система. Включите воду, осмотрите каждую трубу на наличие протечек. Убедитесь, что все части сливного бачка исправно работают. Если все в порядке, продолжайте монтаж. Перед обшиванием инсталляции для подключения унитаза вам нужно будет установить малый и большой патрубок, подготовить шпильки, а также квадрат для будущей кнопки слива. Когда все эти действия выполнены, можете делать обшивание. Для этого используйте водостойкий гипсокартон.

Следующий шаг — непосредственный монтаж конструкции, при котором нужно помнить о некоторых нюансах. Во-первых, тщательно подгоните патрубки. Это важно, потому что слишком длинный патрубок не даст унитазу плотно пристать к стене, а чересчур короткий может вызвать протечки в будущем. Во-вторых, чтобы не появились трещины на кафеле, положите между плиткой и унитазом резиновую подложку. Ее может заменить силиконовый герметик. Наконец, будьте осторожны, затягивая болты и гайки. Используйте смягчающие элементы, в роли которых выступят все те же подложки.

Осталось только установить кнопку слива, которая может быть механической или пневматической. В первом случае штифты направьте в нужную сторону и отрегулируйте длину. Пневматическая кнопка проще в установке. К ее блоку присоединяют две сливные трубки, после чего вдавливают кнопку в посадочное отверстие. Щелчок означает правильную установку.

1pokanalizacii.ru

Подвесной унитаз с инсталляцией, пошаговая установка, полезные советы. Как установить подвесной унитаз с инсталляцией. Подвесной унитаз с инсталляцией, установка: инструменты, принципы работы, полезные советы

Установка подвесных унитазов сегодня уверенно набирает популярность. Такой вариант крепления из-за изобилия качественных материалов становится все доступнее. Помимо прочих преимуществ, этот вариант отличается еще и гигиеничностью, так как не проблем с мытьем полов. В Сети довольно часто встречается мнение, что подвесная конструкция ненадежна. Это в корне неверно,так как рама из качественной стали, которая используется для инсталляции,очень прочная, и может без проблем выдержать вес около 800 килограмм. Унитаз, прикрепленный без инсталляции, может выдержать 400 килограмм – более чем достаточно.О тонкостях установки этого сантехнического прибора, и о том, как производится установка инсталляции, мы поговорим в данной статье.

Установка инсталляции для подвесного унитаза

выбираем место для установки

Подвесной унитаз устанавливают, как правило, исходя из личных пожеланий хозяина жилья (если работы ведутся наемными рабочими). В случае, когда вы собираетесь установить подвесной унитаз самостоятельно, лучше ничего не усложнять, и установить его, из соображений удобства на месте подведения коммуникаций – возле выходов воддопровода и канализации. Чтобы не монтировать дополнительно точки для отвода канализационных отходов, комплект подвесной унитаз с инсталляцией следует делать на месте, в котором находился старый унитаз.

Для ее монтажа понадобятся следующие инструменты:

• Перфоратор, набор сверл нужного диаметра по бетону
• Карандаш
• Уровень
• Рулетка на 3-5 метров
• Накидные и рожковые ключи необходимых размеров.

Разметка на полу и стенах выполняется заблаговременно. В первую очередь на стене отмечается линия, по которой должна походить центральная ось конструкции, и метку, которая обозначает расстояние от стальной рамы до стены. Расстояние зависит от способа подключения канализационной трубы и должно составлять не меньше 13-ти миллиметров. Далее отмечают место, где будет находиться бачок смыва(обычно бачок устанавливается на высоте 1 метр от пола). Сразу же размечают места, под отверстия для элементов крепежа инсталляции.Все эти моменты обязательно предусматриваются в схеме установки.

Далее перфоратором проделывают отверстия, в которые вставляются дюбеля. Вне зависимости от вида системы инсталляции, конструкция крепится горизонтально и вертикально. В отверстия с дюбелями устанавливают анкеры, которыми крепится вертикальная часть инсталляции. Осуществляя их монтаж, необходимо соблюсти последовательность установки, чтобы в дальнейшем не возникло сложностей с регулировкой конструкции по вертикали.

Следующий этап – установка собственно самого корпуса инсталляции унитаза и его крепеж винтами и регулировочными гайками.

Самый ответственный момент на данном этапе работы – выставить корпус стальной рамы по горизонтали и вертикали. Делать это нужно одновременно, поэтому не нужно торопиться, и работать аккуратно. По горизонту раму выставляют, постепенно ослабляя колодцевую конструкцию ножек инсталляции, выставляя их на нужной высоте и фиксируя. Вертикальный уровень выставляют с помощью анкеров, после чего рама фиксируется специальными заглушками.

Как только корпус инсталляции установлен, подводят и крепят все необходимые коммуникации. В корпусе инсталляции для канализационной трубы и трубы из сливного бачка должны быть предусмотрены специальные крепежные пластиковые хомуты.

На последнем этапе работ проверяют все детали на качество крепления и прочность, а также соответствие конструкции размерам подвесного унитаза, уровень по горизонту и вертикали.Постоянный контроль качества выполненной работы – необходимое условие для устранения возможных проблем и осложнений, могущих возникнуть на этапе установки подвесного унитаза или в процессе его эксплуатации.

Как производится установка унитаза с инсталляцией

Перед тем, как приступать к работе, сначала необходимо отключить подачу воды, иначе мощный фонтан и близкое знакомство с соседями снизу вам обеспечены.Стальная инсталляция крепится к полу и стене (как описано выше). Если унитаз планируется устанавливать у легкой стены или перегородки, нужно проконтролировать, чтобы в комплекте с рамой шли дополнительные лапы, равномерно распределяющие всю нагрузку, которая приходится на стену. Часто он не входя в комплект, и лапы приходится покупать отдельно.

Обратите внимание – блочные системы инсталляции не крепятся к полу, и могут применяться для установки унитаза только на прочную капитальную стену.

Их крепят с помощью анкеров к стене, которая должна будет выдерживать большие нагрузки. Прочность крепления унитаза на стене напрямую зависит от того, насколько качественно и, как говорится, «на совесть» была установлена инсталляция для унитаза. Если несущая конструкция была закреплена кое-как, то чаша со временем начнет расшатываться, может нарушиться целостность стены и декоративного отделочного слоя, что может вылиться в полноценный ремонт санузла.

Как крепить каждую конкретную модель подвесного унитаза, обязательно указано в прилагающейся инструкции, это ваше главное руководство.

Всегда обращайте внимание на то, как расположены лапки креплений, чтобы ничего не перепутать. Если инсталляция крепится к перегородке, это очень важно, ведь лапки, которые были закреплены неправильно, неравномерно распределяют нагрузку, и в скором времени перегородка начнет деформироваться.

Раму следует отрегулировать на высоту установки унитаза – подавляющее большинство рамных инсталляций позволяют сделать это без проблем. Отделочные работы производят только после того, как инсталляция полностью установлена. Подвесной унитаз крепится полностью готовую стену с помощью шпилек.

Может показаться, что монтаж подвесной сантехники не должен вызывать какие-либо сложности. Но в процессе работы могут возникнуть проблемы, решить которые сможет только квалифицированный специалист, обладающий опытом работы, и могущий гарантировать качество.

подвесной унитаз: особенности и отличия

Подвесной унитаз имеет достаточно преимуществ пере остальными моделями:

• Туалет с подвесным унитазом убрать намного проще. Мыть пол вокруг и сзади обычного унитаза очень неудобно. С подвесным унитазом такой проблемы просто не возникает.

• Не нужно подрезать керамическую плитку вокруг унитаза при укладке – пол сохраняет однородный рисунок, теплый пол тоже сделать намного проще.

• С помощью инсталляции подвесного унитаза можно скрыть все коммуникации, трубы и вентили, не портится интерьер санузла.

• Благодаря тому, что инсталляция для подвесного унитаза, размеры которой весьма скромные, может поместиться даже в маленьком помещении, можно реализовать в ванной практически любой дизайнерский замысел и эффективно использовать всю площадь помещения.

установка унитаза подвесного

Для монтажа подвесной сантехники необходима специальная металлическая рама (инсталляция) со сливным бачком. Часто она реализуется отдельно от унитаза. Хотя подвесной унитаз относительно несложно устанавливать, все же эту работу следует предпочтительней будет поручить профессионалам.

Если говорить коротко, то система инсталляции подвесной сантехники представляет собой рамочную или блочную конструкцию, крепящуюся к стене и полу. К готовой конструкции подводят все подвесные элементы. Этот метод монтажа позволяет скрыть все коммуникации.

Сливной бачок подвесного унитаза имеет ряд отличий – такие бачки делают из керамики, а из пластика. Глубина бачка составляет всего лишь 9 сантиметров, ширина бывает разной.

На начальной стадии работ раму выставляют по горизонту и вертикали, и вкручивают шпильки для установки санфаянса.Важный момент: все шпильки для установки унитаза вкручивают до финишной отделки стен. В противном случае придется сверлить отверстия вслепую, пытаясь попасть в отверстие рамы.

После установки раму закрывают отделочным материалом, на поверхность которого наносят финишное покрытие – керамическую плитку, краску, штукатурку, и.т.д.

При этом шпильки остаются снаружи стены. Все навесное оборудование крепится через стену к инсталляции с помощью шпилек, вкрученных в стальную раму.Чтобы готовая и уже эксплуатируемая конструкция не шумела, между стеной и инсталляцией на шпильки одевают резиновые шайбы или применяют звукоизоляционный материал, после чего звук не может распространяться по жестким металлическим конструкциям.

Можно объединить несколько инсталляций – для умывальника, биде, унитаза – в одну систему. Для этого применяются специальные профили.

Несколько важных моментов установки подвесного унитаза

Верхняя часть унитаза должна находиться на расстоянии 40-43 сантиметра от пола.Есть два типа размеров для расстояния между отверстиями для крепежа подвесных унитазов: 180 и 230 сантиметров.Для того, чтобы подключить все системы инсталляции к канализационной трубе, их комплектуют специальными насадками под трубу – 90 или 110 мм, а также муфтой-переходником для подсоединения к сантехническому прибору.В инсталляции применяется труба 90 мм. Такой диаметр позволяет получить небольшой угл изгиба.Кнопка смыва монтируется в центре верхней или передней панели на бачке унитаза.Если случилась поломка, можно снять клавишу смыва, и полцсить таким образом полный доступ к внутренней арматуре сливного бачка. Внимание: клавиша смыва, как правило, не входит в комплект, и ее чаще всего приходится приобретать отдельно.В случае, если сломается механизм поплавка, то, чтобы не допустить протечки и затопления помещения, в бачке конструкторы предусмотрели специальное дренажное отверстие, имеющие диаметр 3 сантиметра. Через отверстие излишек воды свободно стекает в унитаз.Практически все современные сливные бачки имеют функцию экономии воды. Она может быть реализована следующими способами: смывная клавиша, состоящая из двух кнопок: (меньшая кнопка – экономия воды – большая – полный смыв), или системой Push|Stop, которая может сама регулировать продолжительность слива и количество воды (если нажать на кнопку повторно, слив прекратится, если не нажимать, выльется вся вода).

Чтобы отделка стен получилась качественной, нужно правильно выставитьинсталляцию относительно швов отделочного материала (керамической плитки). Кнопку сливного бачка выводят или по центру плитки, или же по цетру шва между плитками (иначе получится некрасиво). Поэтому инсталляцию необходимо монтировать по строгому расчету, соблюдая припуск в 2 мм. Укладывать керамическую плитку начинают от кнопки слива воды.

Если в системе используется механическая кнопка слива, тостена, которая закрывает конструкцию не должна быть толще 7-м сантиметров. У многих людей унитаз, как бы свободно висящий на стене, может вызвать некоторое недоверие относительно прочности конструкции. Это в корне неверно, так как даже самая слабая, блочная конструкция инсталляции способна выдержать вес не менее 400 кг.

Надеемся, что после прочтения вышеизложенного материала вы будете иметь представление о том, как установить подвесной унитаз с инсталляцией. Но так как все нюансы такой работы невозможно изложить в рамках одной статьи, перед началом работ хотя бы проконсультируйтесь с профессиональным сантехником.

svouimirukami.ru

Установка подвесного унитаза с инсталляцией + Видео

Традиционные напольные унитазы больше не являются единственным вариантом этого атрибута санузла. С появлением подвесных конструкций появляется все больше желающих приобрести именно эту модель. Нужно заметить, что установка подвесного унитаза более дорогостоящее мероприятие и технически его реализовать сложней, но имея желание и возможность освоить этот строительный навык самостоятельно вполне можно это сделать. Разобравшись с инструкцией, которая всегда прилагается, услышав рекомендации специалистов, рабочую силу со стороны можно не привлекать.

Устройство подвесного унитаза



Инсталляция (рама)

Основу всей конструкции составляет жесткая рама из стали. Такая система имеет устройство регулирования высоты, крепится к полу и стене. Важно, чтобы стена была выполнена из прочного кирпича или бетона. К стенам из гипсокартона крепить такое оборудование не следует. Чаша подвесного унитаза крепится на специальные штыри к стальной раме.

Сливной бачок

Следующей конструктивной и функциональной частью является сливной бачок. Устанавливается бачок на стальном каркасе и дополнительно изолируется стиропором (изоляционный материал, защита от конденсата).

Устройство спуска воды на таком аппарате имеет кнопочный тип и монтируется на передней части бачка через специальное отверстие. Кроме того, это отверстие обеспечит доступ к внутреннему механизму для ремонта или замены неисправных частей.

Современные модели унитазов предусматривают наличие на сливном бачке двух кнопок для дозирования смываемой воды.

Чаша унитаза

Самая главная видимая часть конструкции.

Инструменты и элементы крепления

Прилагаются к агрегату в упаковке, целостность которой следует внимательно проверить при покупке.

Для установки подвесного унитаза потребуются следующие инструменты:

• комплект деталей для подключения прибора;
• гибкий отвод для стока;
• тефлоновая лента;
• шпильки;
• гибкий шланг с угловым вентилем.

Рекомендуется сначала приобрести сам подвесной унитаз, а уже потом покупать необходимые для его монтажа детали и инструменты, так как каждая модель имеет индивидуальную комплектацию и особенности.

Установка подвесного унитаза

Шаг 1. Установка подвесного унитаза с инсталляцией начинается с монтажа самой рамы (инсталляции). Рама должна быть прочно закреплена к бетонному полу и стене с помощью дюбелей. К этому моменту (к месту установки унитаза) должна быть подведена труба для стока канализационных вод (110мм). Также нужно подвести и водопроводную трубу. Устанавливая инсталляцию, нужно проконтролировать ее параллельность к полу и стене. Делается это с помощью уровня.

Шаг 2. Высота расположения чаши может быть легко отрегулирована в зависимости от потребностей его пользователей. Конструкция рамы предусматривает наличие специальных шпилек и выдвигаемых штанг для крепления инсталляции к стене. Определить высоту расположения унитаза можно, исходя из роста людей, которые будут им пользоваться. Но существует и стандартное значение – примерно 40 см от пола.

Шаг 3. Далее необходимо подвести воду к бачку. Это можно сделать с помощью гибкого шланга, но также и используя трубу, срок службы которой намного дольше. В момент подведения воды вентиль сливного бачка должен быть закрыт.

Шаг 4. Следующий этап – соединение выпуска унитаза с канализационным раструбом. Для этой цели используется гофрированная труба. Для проверки функциональности соединений можно «наживить» унитаз на каркас и сделать пробный слив. После этого чашу необходимо снять, так как ее монтаж происходит в последнюю очередь.

Шаг 5. Далее нужно сделать обшивку места установки рамы, используя двойной водостойкий гипсокартон. Крепить его нужно непосредственно на раму и металлический профиль. Для того чтобы быстро произвести раскрой лицевой части обшивки, в инструкции имеется специальный шаблон. Он помогает вырезать все необходимые технологические отверстия в листе материала.

Шаг 6. Далее поверхность нужно облицевать керамической плиткой соответствующего цвета.

Шаг 7. Подождав, пока плиточный клей полностью высохнет, нужно закрепить чашу подвесного механизма. Ее нужно навесить на две шпильки, которые заворачивают в металлический каркас, спрятанный под облицовкой.

Видео - Установка инсталляции под подвесной унитаз

Преимущества подвесной конструкции над традиционной системой

1. Подвесная модель унитаза великолепно дополнит интерьер помещения туалета или ванной комнаты (при совместном размещении санузла). Кроме выполнения своих основных функциональных задач, такая конструкция способна украсить и добавить оттенок современности в помещении.

2. Максимальный вес, который способен вынести подвесного типа унитаз, составляет 400 кг. Так что это довольно прочная конструкция, несмотря на то, что не стоит на полу.

3. Такие модели разрабатываются для придирчивого потребителя, значит, имеют идеальную форму, обеспечивающую комфорт при использовании.

4. В такой агрегат, как правило, встроен рассекатель потока воды, что позволяет с большей скоростью и более качественно очистить внутреннюю часть чаши унитаза по всей плоскости.

5. Подвесная конструкция дает возможность улучшить чистоту помещения, так как облегчает доступ к напольной плитке.

Были времена, когда такого рода системы считались шиком и их могли позволить себе только обеспеченные люди в богатых интерьерах. Теперь среди производителей существует множество предложений по достаточной приемлемой цене, при этом стоимость его продолжает снижаться и сравнивается со стоимостью традиционного напольного унитаза.

Несмотря на то, что пока цена этого агрегата остается выше обычного, при замене старой сантехники все больше людей выбирают именно подвесной вариант. Компенсировать значительные затраты при покупке устройства можно, выбрав самостоятельный способ установки унитаза. При этом на сэкономленные средства можно приобрести что-нибудь для ванной комнаты.

aquagroup.ru

видео-инструкция по монтажу своими руками, устройство, высота с инсталляцией, фото

19.11.2013

Оборудование домашнего санузла подвесным унитазом уже давно не диковинка. И если вы хотите сэкономить место и сделать санузел более удобным, практичным и привлекательным, установка подвесного унитаза – именно то, что нужно.

Как правило, подвесной унитаз монтируют с применением системы инсталляции. Об этом и о других особенностях монтажа подвесного унитаза подробно расскажет наша статья.

Идеально смонтированный подвесной унитаз

Подготовка к установке подвесного унитаза

Выбор места установки унитаза и монтаж инсталляции

Устройство подвесного унитаза по возможности следует организовывать в нише, где расположены канализационные и водопроводные стояки – такое размещение считается оптимальным. Однако при отсутствии ниши под монтаж инсталляции можно соорудить отдельный гипсокартонный короб, благо он не отнимет у санузла много места (порядка 10-15 см).

Также, как известно, унитаз целесообразнее всего устраивать в непосредственной близости к канализационному стояку независимо от типа унитаза.

Перед монтажом подвесного унитаза установка и крепление инсталляции, а также подводка коммуникационных систем (канализационных и водопроводных труб) производится первым делом.

Рассмотрим, каким образом производится монтаж системы инсталляции:

1. Поскольку системы инсталляций обычно продаются со встроенным сливным бачком, на данном этапе потребуется лишь ровно и надежно закрепить раму инсталляции, подвести и закрепить трубы.
2. Высота установки подвесного унитаза, а также другие размеры и параметры монтажа системы должны ровняться следующим:

• • высота установки унитаза от уровня облицованного пола – 40-42 см;
  • высота кнопки слива – 98-100 см;
  • высота крепления канализационной трубы от пола –22-23 см;
  • зазор между сливным бачком и стеной после крепления инсталляции – 1-2 см.

Схема установки инсталляции и подвесного унитаза

3. Установка инсталляции для подвесного унитаза производится с креплением в двух точках к стене и в двух точках к полу, с предварительными тщательными обмерами и выставлением системы по уровню. Разметку под отверстия крепления рамы производят, приложив конструкцию на место будущей дислокации.Наживив крепежи рамы в полу, производят регулировку по высоте, еще раз проверяют возможные отклонения при помощи уровня и окончательно фиксируют конструкцию.

Подводка и крепление водопровода и канализации к инсталляции

После того, как инсталляция со сливным бачком для унитаза  установлена и закреплена, приступают к подводке к бачку водопроводной трубы.

Совет!Для подводки обычно используют полноценную пластиковую трубу, поскольку гибкие шланги малонадежны, что недопустимо при внутреннем монтаже трубы.

Инструкция по монтажу системы подвесного унитаза предусматривает возможность подсоединения трубы либо к верхнему отверстию в бачке, либо к боковому отверстию (см. также как выбрать подвесной унитаз). Оба отверстия имеются практически на каждом бачке из моделей, применяемых в системах инсталляции, и задействуется более удобное отверстие в каждой конкретной ситуации.

Подводка коммуникаций к инсталляции подвесного унитаза

Сливные бачки в системах инсталляций для подвесных унитазов, как правило, изготавливают из пластика и с рабочим объемом 9-10литров. При этом производителями обеспечивается защита бачков от конденсата посредством обделки слоем теплоизоляции.

Доступ к бачку во время эксплуатации унитаза обеспечивается через панель с кнопкой для слива воды. Данная панель зачастую приобретается отдельно, как и чаша унитаза.

Установка подвесных унитазов производится после подсоединения к общему стояку канализационного выпуска. Крайне редко выпуск удается вставить напрямую в горловину стояка, по этой причине в качестве дополнительного соединительного элемента часто применяют «гофру».

Перед закрытием инсталляции фальшпанелью систему и все стыки еще раз тестируют на надежность и герметичность, и только после этого продолжают вести дальнейшие работы.

Закрытие инсталляции фальшпанелью и ее облицовка

Установка унитаза подвесного – видео о котором можно отыскать в интернете, введя в поисковике соответствующий запрос, производится на закрытую слоем отделки систему инсталляции.

При этом устройство фальшпанели выполняют в соответствии со следующими правилами:

• Фальшпанель изготавливается из гипсокартона, укладываемого на специально выполненный профильный каркас, и впоследствии подлежит облицовке плиткой.
• Перед монтажом каркаса из металлопрофиля в раму инсталляции ввинчивают специальные штифты для последующего подвешивания на них унитаза.
• Выходные сливные отверстия закрывают заглушками, имеющимися в комплекте инсталляции во избежание попадания в их полость пыли и строительного мусора.

Совет!Собирая металлопрофильный каркас, в обязательном порядке выдерживают его соответствие вертикальному и горизонтальному уровню.

Закрытие инсталляции гипсокартоном

• В качестве обшивки применяют влагостойкий гипсокартон. Перед креплением в гипсокартоне вырезают отверстия под трубы и панель с кнопкой слива согласно шаблону, имеющемуся в инструкции или на коробке системы инсталляции.
• Далее на поверхность гипсокартона укладывают плитку таким образом, чтобы отверстия в гипсокартоне были открыты. После этого можно непосредственно монтировать подвесной унитаз – установка и эксплуатация которого не спровоцирует трещин в плитке.

Монтаж подвесного унитаза и кнопки слива

Установка своими руками подвесного унитаза производится на штифты, вкрученные в инсталляцию, поверх идеально ровной плиточной поверхности. В комплект унитаза входит прокладка, надеваемая на трубы и штифты. Только после ее установки унитаз надевают на штифты, состыковывают патрубки коммуникаций с отверстиями в унитазе и крепко прижимают прибор к стене. Далее затягивают крепежи унитаза и проверяют его устойчивость и надежность креплений.

Схема крепления подвесного унитаза

Когда смонтирован подвесной унитаз с инсталляцией – установка кнопки слива является последним этапом всего комплекса работ. Монтаж кнопки слива осуществляют в отверстие, предусмотренное в фальшпанели, в соответствии с инструкцией и чертежами, которые к ней прилагаются.

Перед ее установкой открывают кран подачи воды и вставляют тросики, расположенные в бачке, в подходящие отверстия кнопки. По завершению этого унитаз тестируют на работоспособность и вводят в эксплуатацию.



Итак, мы подробно изучили технологию установки подвесных унитазов, однако нужно помнить о наличии на рынке разнообразных инсталляционных конструкций, имеющих различные особенности. По этой причине основным ориентиром при монтаже системы должна все же служить прилагаемая инструкционная памятка.

В остальном, устройство унитаза подвесного типа вполне выполнимо без посторонней профессиональной помощи.

загрузка...

kanalizaciyadoma.ru

---

•
  Производство бассейнов из полипропилена
•
  Насосы винтовые
•
  Устройство центробежного насоса
•
  Обустройство скважины с кессоном
•
  Как научиться варить электросваркой
•
  Труба обсадная для скважины
•
  Замена полотенцесушителя в ванной
•
  Гидроаккумуляторы для водоснабжения принцип работы
•
  Баланс водопотребления и водоотведения образец заполнения
•
  Вентиляция бассейна
•
  Бассейны казани
