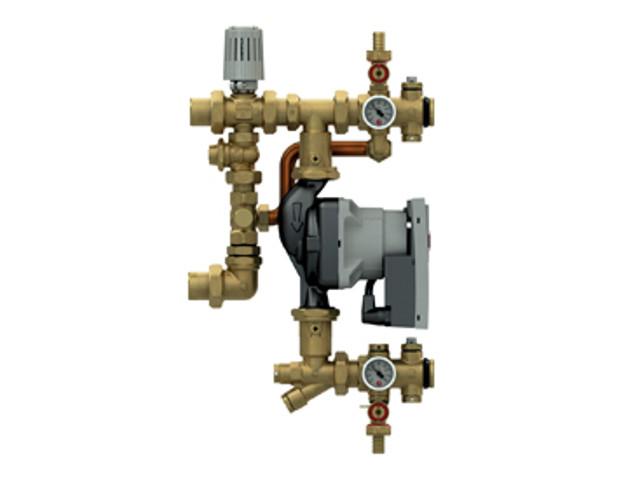

Узел насосный для систем отопления: Насосно-смесительный узел VALTEC COMBIMIX. Идеология основных регулировок

Смесительные и прямые насосные узлы. Как они работают и как собрать самому.

• Оно многократно облегчает и ускоряет монтаж котельной любой сложности.
• Поможет не допустить ошибок.
• Особенно полезно новичкам, не желающим переплачивать и нанимать сторонних исполнителей.
• Делает котельную понятнее, нагляднее, аккуратнее и даже красивее.

Как применять в котельной насосные узлы.

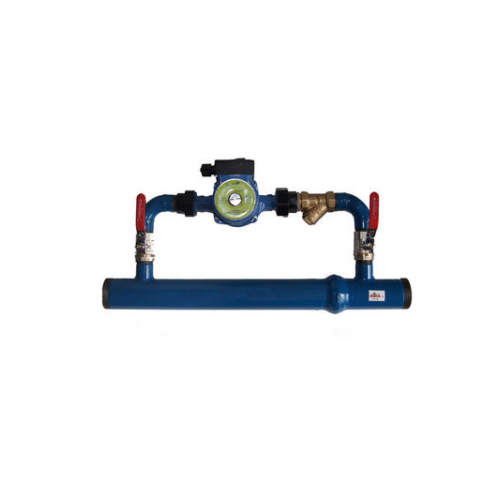

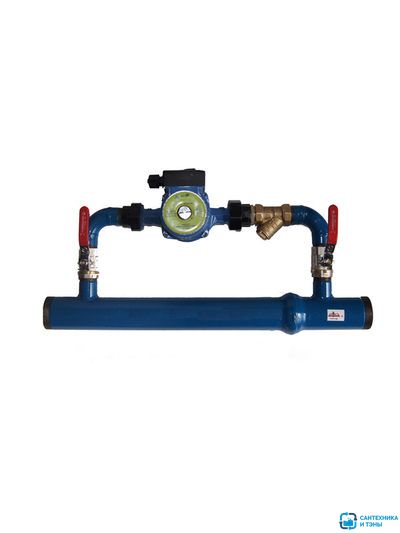

Как устроен и как работает прямой насосный узел.

Как это работает, объяснять долго нечего.

Как подсоединить насосный коллектор к трассе.

Чтобы правильно подобрать насосы и диаметры труб трасс используйте мои таблицы, которые я привожу в своих курсах.

С бойлером и радиаторами ясно.
Теперь тёплый пол.

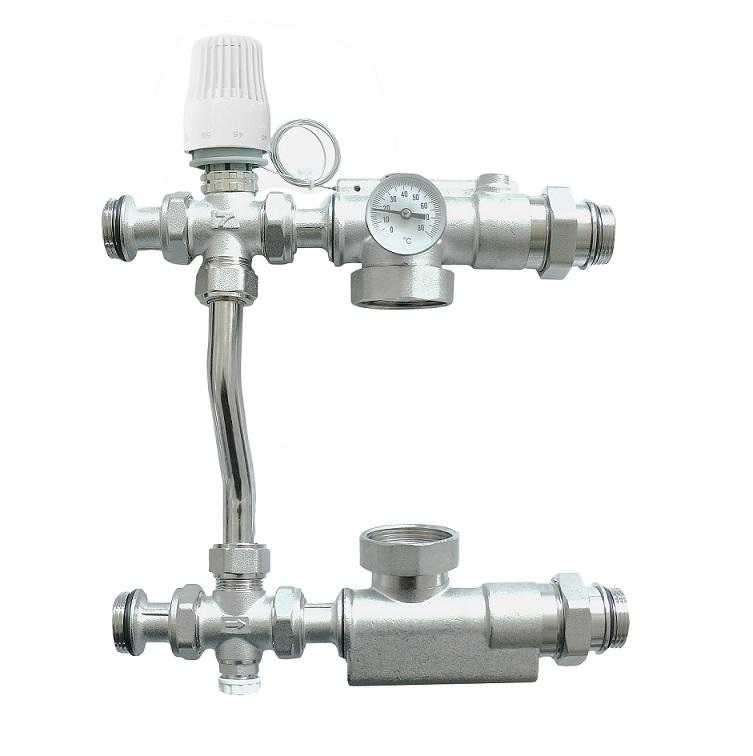

Смесительный насосный узел для тёплого пола.

К трассе, ведущей к коллектору тёплого пола, подсоединяется тоже так же.
Не забудьте про обратный клапан и фильтр.
Этот насосный узел тоже можно поворачивать.
Отверстия под термометры с обеих сторон.

Но обратите внимание, очень важно.
Насосный узел для тёплого пола со смесителем обязательно подсоединяйте именно так:
Трёхходовой смесительный клапан должен стоять на подающей стороне насосного коллектора, а за ним насос так, чтобы забирать теплоноситель из смесительного крана и подавать в систему тёплого пола.

Насосный смесительный узел тоже не дешевая вещь. Можно заказать на заводе только основание а остальное купить и потом собрать самому.
Для этого нужен подходящего напора насос с накидными гайками.
В обеих случаях нужны насосы стандартной длины 180 мм.
Нужна пара дюймовых шаровых кранов со сгоном,
термометры Ваттс на полдюйма две штуки
и пара полудюймовых заглушек.
Ну и конечно, подходящий трёхходовой смесительный кран.
Полное обозначение я привёл на странице описания смесительных узлов.
Кстати, с той же страницы можно заказать смесительный
Теперь Вам понятно, как собирается эта очень важная часть котельной.

Но остаются не менее важные вопросы:

• Как обвязать сами котлы. Напольный, настенный. Или два и даже три в различных сочетаниях.
• Как правильно подобрать насосы для этих насосных групп, чтобы системы отопления работали хорошо и надёжно.
• Как подобрать диаметры труб для трасс радиаторной системы и тёплого пола.
• Как выбрать, или собрать самому коллекторы для теплого пола и для лучевой разводки радиаторов.

До встречи и до новых полезных уроков для Вас.
Сергей Волков.

Насосно-смесительный узел: устройство, назначение, принцип работы

Насосно-смесительный узел – цепь трубопроводов, образующая смешивание двух потоков – подачи и обратного в общесистемный. Благодаря подмешиванию из обратного потока и поддерживается заданная температура вторичного контура.

Где применяется насосно-смесительный узел

Смесительные узлы, в общей массе, используются для обслуживания систем водяного отопления пола, обогрева теплиц и открытых площадок.

Применение приспособления актуально для производств и малых хозяйств, где критична поддержка точных температурных режимов. Благодаря особенностям конструкции, прибору не нужны электронные схемы, а использование электричества необходимо лишь насосу. Этот факт позитивно влияет на отказоустойчивость и практическую независимость от перебоев с электропитанием, особенно в глубинках.

Устройство применяется в комбинации с коллектором, распределяющим потоки петель теплого пола. Коллектор не заменим при наличии водяного обогрева санузла, кухни, комнаты, а также общесистемного обогрева частного дома.

Например, стандартный смесительный насосный узел PMG 25 от компании Rehau можно применить для создания систем из теплых полов. Но он совместим только с коллекторами Rehau HKV и Rehau HKV-D. Аналогично насосно-смесительные узлы компаний Tim и Valtec совмещаются с коллекторами своих брэндов.

Габаритно узел смесительный небольшой и свободно располагается в объеме коллекторного шкафа.

Суть и устройство коллектора

Коллектор – специальное приспособление, без которого осуществить напольное водяное отопление очень сложно. К нему сходятся все подсоединяющие патрубки напольных контуров.

В теплоносителе, подающемся от котельной, температура очень высока и не подходит для нормальной работы теплых полов. Поэтому в паре с коллектором всегда работает насосно-смесительный узел, который делает температурную корректировку.

Каждый изготовитель смесителей вносит свои особенности в узел, но сборки и Rehau, Tim, и другие, выполняют одну и ту же задачу – подают теплоноситель определенной температуры во все водяные петли.

Смесительный узел для теплого пола своими руками

Системой отопления дома, работающей по принципу подогрева поверхности пола, в наше время уже сложно кого-либо удивить. Все больше владельцев загородного жилья, если еще не перешли, то всерьез рассматривают перспективы перехода на эту эффективную и комфортную схему передачи тепла от котельного оборудования в помещения. Одним из вариантов является организация водяных «теплых полов». Несмотря на немалую сложность их монтажа, они весьма популярны из-за экономичности эксплуатации, и пол причине совместимости с уже имеющейся системой водяного отопления, безусловно, после определенных доработок последней.

Смесительный узел для теплого пола своими руками

Вообще, затевать самостоятельное создание водяных «теплых полов», не имея никакого опыта в сантехнических и общестроительных работах – вряд ли стоит. Здесь важен каждый нюанс – от выбора труб и схемы их раскладки, от правильной термоизоляции поверхности пола и заливки стяжки – и до монтажа гидравлической части с последующей точной отладкой системы. Но так уж устроен типичный российский хозяин дома: всё ему хочется попробовать самому. И если «рука набита», то многие стараются провести такие работы самостоятельно. Им в помощь – настоящая публикация, в которой будет рассмотрен один из важнейших узлов такой системы. Итак, для чего нужен, как устроен и можно ли в домашних условиях сделать смесительный узел для теплого пола своими руками.

Какую роль в системе «теплого пола» выполняет смесительный узел?

Содержание статьи

Традиционная система отопления, подразумевающая установку приборов теплообмена в комнатах (радиаторов или конвекторов), относится к высокотемпературным. Именно под нее рассчитано абсолютное большинство котлов любого типа. Средняя температура в трубах подачи в таких системах поддерживается на уровне около 75 градусов, а нередко бывает даже и выше.

Но подобные температуры – по целому ряду причин абсолютно не допустимы для контуров «теплого пола».

• Во-первых, это совершенно не комфортно – ходить по слишком горячей, обжигающей ноги поверхности. Для оптимального восприятия обычно достаточно температур в диапазоне 25÷30 градусов.
• Во-вторых, сильного нагрева «не любит» ни одно напольное покрытие, а некоторые из них просто быстро выходят из строя, теряют свой вид, начинают или вспучиваться, или давать щели и трещины.
• В третьих, высокие температуры негативно сказываются и на стяжке.
• В-четвертых, трубы вмурованных контуров также имеют свой температурный предел, а с учетом их жестокой фиксации в слое бетона, невозможности термического расширения, в стенках труб создаются критичные напряжения, приводящие к быстрому выходу из строя.
• И в-пятых, с учетом площади нагреваемой поверхности, участвующей в теплоотдаче, высокие температуры для создания оптимального микроклимата в помещении – совершенно излишни.

Для радиаторов отопления и для контуров «теплого пола» требуются совершенно разные уровни температур

Как добиться такого «паритета» температур теплоносителя в системе. Существуют, конечно, современные котлы отопления, рассчитанные на работу в том числе и с «тёплыми полами», то есть способные поддерживать температуру в трубе подачи на уровне 35-40 градусов. Но как тогда быть с тем, что в доме предусмотрены и радиаторы, и подогрев пола – организовывать две системы? Совершенно не выгодно, сложно, громоздко, тяжело в управлении. Кроме того, такие котлы пока что еще остаются достаточно дорогим удовольствием.

Разумнее обойтись уже имеющимся оборудованием, просто внеся необходимые изменения в разводку контуров. Оптимальное решение – смешивать горячий теплоноситель с остывшим, уже отдавшим тепло в помещения, чтобы выйти на необходимый уровень температуры.

По большом счету, это ничуть не отличается от того процесса, который мы проделываем ежедневно по многу раз, открывая водопроводный кран, и вращением «барашков» или перемещением рычага добиваемся оптимальной температуры воды для принятия водных процедур, мыться посуды и других надобностей.

Принцип работы смесительного узла во многом повторяет функционирование обычного смесителя на кухне или в ванной.

Понятно, что сам смесительный узел устроен намного сложнее, чем обычный кран. Его конструкция должна обеспечивать устойчивую, сбалансированную циркуляцию теплоносителя в контурах теплого пола, правильный отбор нужного количества жидкости из подающей и обратной трубы, необходимую «закольцованность» потока (когда нет необходимости притока тепла от котла), простой и понятный визуальный контроль за параметрами системы. В идеале – смесительный узел должен сам, без вмешательства человека, реагировать на изменение исходных параметров и вносить необходимые коррективы, чтобы поддерживать стабильный уровень нагрева.

Весь этот комплекс требований, на первый взгляд – кажется очень сложным, трудным для понимания и тем более самостоятельной реализации. Поэтому многие потенциальные владельцы обращают свое внимание на готовые решения – укомплектованные смесительные узлы, реализуемые в магазинах. Внешний вид таких изделий, действительно, внушает уважение своей «навороченностью», однако, и цена довольно часто просто пугает.

На первый взгляд – все очень сложно, да и неимоверно дорого

Но если вникнуть в сам принцип работы смесительного узла, понять где, как и за счет чего происходит процесс смешивания, если ясно представить направление потоков теплоносителя в нем, то картина проясняется. А в итоге оказывается, что собрать такой узел, приобретя необходимые детали и используя своё умение в монтаже сантехнических изделий – вполне посильная задача.

Сразу оговоримся – речь в дальнейшем будет идти в основном именно про смесительный узел. Он в дальнейшем подключается к коллектору «теплого пола», про который, безусловно, определенные упоминания просто неизбежны. Но сам коллектор, то есть его устройство, принцип работы, монтаж, балансировка – это тема для отдельной публикации, которая обязательно появится на страницах нашего портала.

Основные схемы смесительных узлов для «теплого пола»

Существует немалое количество схем смесительных узлов для водяных «тёплых полов», различающихся сложностью, компоновкой, насыщенностью приборами контроля и автоматического управления, габаритами и другими признаками. Все их рассматривать – сложно, да и незачем. Обратим внимание на те из них, которые просты и понятны, не требуют сложных элементов, и сборка которых может быть проведена любым человеком, сколь-нибудь разбирающимся в сантехническом монтаже.

На всех представленных ниже схемах слева расположены трубы общего отопительного контура. Красная стрелка показывает вход из магистрали подачи, синяя – выход в трубу «обратки».

С правой стороны – соединения насосно-смесительного узла с «гребёнками», то есть с коллектором тёплого пола, также обозначенные красной и синей стрелками. Следует понимать, что «гребенки» коллектора могут крепиться непосредственно к узлу или быть вынесенными на определенное расстояние и соединены трубной разводкой – все зависит от конкретных условий системы. Нередко обстоятельства складываются так, что смесительный узел располагается в районе котельной, а уже коллектор вынесен в помещение, в то место, от которого удобнее всего осуществить раскладку контуров «теплого пола». Сути работы насосно-смесительного узла это никак не меняет.

Полупрозрачными стрелками красных и синих оттенков показаны направления перемещения потоков теплоносителя.

Схема 1 – с двухходовым термоклапаном и последовательным подсоединением циркуляционного насоса

Одна из самых простых в исполнении схем смесительного узла. Для начала – смотрим на рисунок.

Популярная, несложная в исполнении схема с использованием обычного термоклапана

Разбираемся с комплектующими:

• Поз. 1 – это запорные шаровые краны. Их задача – только полностью перекрывать в случае необходимости насосно-смесительный узел, например, когда в подогреве пола нет необходимости, или когда требуется проведение определенных ремонтно-профилактических работ.

Шаровые краны применяются только в качестве запорных устройств. Использовать их для регулировок системы – совершенно не допустимо!

Никаких особых требований, кроме высокого качества изделий, к кранам не предъявляется. Они выполняют исключительно роль запорной арматуры, и не принимают никакого участия в регулировке работы системы отопления. На них в принципе должно использоваться только два положения – полностью открыт или полностью закрыт.

Краны поз. 1.1 и 1.4, отсекающие всю систему теплого пола от общего контура отопления – обязательны. Краны поз. 1.2 и 1.3 – могут ставиться между смесительным узлом и коллектором по усмотрению мастера, но они никогда не помешают. Появляется возможность отсекать коллекторный узел для проведения каких-либо работ, не прикрывая собственно контуров теплого пола, то есть – не сбивая выверенных настроек каждого из них.

• Поз. 2 – фильтр грубой очистки (так называемый «косой» фильтр). Его, наверное, нельзя назвать совершенно обязательным элементом смесительного узла, но стоит он недорого, а на долговечность системы повлиять способен.

«Косой» фильтр-грязевик – необязательный, но всегда рекомендуемый мастерами элемент узла

Понятно, что подобные фильтрующие устройства ставятся в обязательном порядке в общей котельной. Однако, при циркуляции теплоносителя в разветвленной системе нельзя исключить попадания в него и переноса твёрдых включений, например, от радиаторов отопления. А насосно-смесительный и следующий за ним коллекторный узлы — насыщены регулировочными элементами, для которых твёрдые примеси крайне нежелательны, так как могут дестабилизировать работу клапанных устройств. Значит, разумнее будет дополнить свою смесительную схему еще и индивидуальным фильтром.

• Поз. 3 – термометры. Эти приборы помогают осуществлять визуальный контроль за работой смесительного узла, что особо важно при отладке и балансировке системы «теплого пола». На всех последующих схемах будет показано по три термометра – на трубе подачи из общего контура (поз. 3.1), на входе в коллектор, то есть показывающий температуру потока после смешения (поз. 3.2), и на «обратке» после коллектора, до ответвления от нее на смесительный узел (поз. 3.3). Это, наверное, оптимальное расположение, наглядно показывающее и качество смешивания, и степень теплоотдачи «теплого пола». В идеале разница показаний на подающей и обратной гребенке коллектора не должна быть выше 5÷10 градусов. Впрочем, некоторые мастера обходятся и меньшим количеством термометров.

Термометры необходимы для точной отладки системы и для контроля за ее работой в ходе повседневной эксплуатации

Исполнение термометров может быть разным. Кому-то больше по душе накладные модели, не требующие врезки в систему (на иллюстрации – слева). Но большей точностью показаний, да и просто своей надежностью, все же обладают приборы с датчиком-зондом, который вкручивается в соответствующее гнездо тройника.

• Поз. 4 – двухходовый термоклапан. Это точно такой же элемент, как устанавливается на радиаторах отопления. Именно он и будет в данной схеме количественно регулировать поток поступающего в систему «теплого пола» горячего теплоносителя.

Двухходовый термоклапан – из числа тех, что предназначены для радиаторов отопления в однотрубной системе

Здесь есть один нюанс – подобные термоклапаны различаются предназначением — для однотрубных или двухтрубных систем отопления. Но это различие важно при установке их именно на отдельный радиатор. А вот для смесительного узла, который обслуживает несколько контуров «теплого пола», важна повышенная производительность. Это значит, что выбирать следует клапан для однотрубных систем, даже если вся система организована по двухтрубному принципу. Эти клапаны даже визуально — более объёмные по своим габаритам, они обычно маркируются литером «G» и выделяются серым защитным колпачком.

• Поз. 5 – термоголовка с выносным накладным датчиком (поз. 6). Этот прибор надевается (накручивается или закрепляется с помощью специального адаптера) на термоклапан и непосредственно управляет его работой. В зависимости от показаний температуры на выносном датчике, который связан с головкой капиллярной трубкой, клапан будет менять положение, приоткрывая или полностью закупоривая проход для горячего теплоносителя.

Работой двухходового термоклапана управляет специальная термоголовка с выносным температурным датчиком

Цены на термоголовку

Термоголовка

Сразу вопрос – а где установить термодатчик? Есть два варианта – он может быть наложен на трубу подачи в коллектор, после смесительного узла, за насосом,  либо – на трубу обратки коллектора, до ее разветвления на смешение. Существуют приверженцы и того, и другого метода.

— В первом случае – обеспечивается постоянная температура подачи теплоносителя в контуры теплого пола. Обеспечивается стабильность работы, сводится практически к нулю вероятность перегрева пола. Но, вместе с тем, система, если она дополнительно не оснащена термостатическими элементами непосредственно на контурах, перестает реагировать на изменение внешних условий. То есть изменение температуры в помещении никак не отразится на уровне нагрева подаваемого в «теплый пол» теплоносителя.

Возможно, вас заинтересует информация о том, как сделать теплый пол в квартире своими руками

— Во втором случае, при термодатчике на обратке, обеспечивается стабильность температуры именно на этом участке. То есть уровень нагрева теплоносителя, уходящего в коллектор после смесительного узла, может колебаться. Хороша подобная схема тем, что система откликается, например, на похолодание, автоматически поднимая температуру в подаче, и снижая ее при потеплении. Удобно, но есть определенные риски. Так, при первоначальном прогреве стяжки пола в контуры изначально может пойти слишком горячий теплоноситель. Аналогичная ситуация вполне вероятна и при резком притоке холода, например, при настежь открытых окнах в случае экстренного проветривании помещения.

Сменить положение накладного термодатчика – не столь сложно, если заранее предусмотреть места для его установки. Так что можно опробовать оба варианта, выбрав затем оптимальный.

Про устройство термоклапана и термостатической головки рассказываться не будет – на эту тему есть отдельная публикация.

Как устроена система термостатической регуляции радиаторов отопления?

Установка дополнительных приборов позволяет обеспечить постоянные комфортные условия в помещении, независимо от изменения внешних условий. Назначение, устройство, установка и работа терморегуляторов для радиаторов отопления – в специальной статье нашего портала.

• Поз. 7 – обычные сантехнические тройники, между которыми прокладывается своеобразный байпас – перемычка, по которой и будет отбираться теплоноситель из «обратки» для смешивания с горячим потоком. По сути, тройник 7.1 и становится зоной основного смешения.
• Поз. 8 – балансировочный клапан. Он используется при точной настройке системы, с тем, чтобы добиться оптимальных показаний работы циркуляционного насоса по напору и производительности. Бывает необходимо снизить (или, как часто говорят сантехники, «придушить») поток через перемычку из обратки, чтобы в различных зонах смесительного узла и коллектора не создавалось ненужных областей излишнего разрежения или повышенного давления, а сам насос – работал бы в оптимальном режиме.

В качестве балансировочного клапана рекомендуется смонтировать подобный блок-кран, который часто ставится на «обратку» радиатора

Никаких хитростей в этом устройстве нет – по сути, это обычный вентиль ограничивавший поток. Здесь можно поставить и обыкновенный сантехнический вентиль. Показанный на иллюстрации блок-кран выгодней с тех позиций, что он компактен, а также оттого, что выполненные ключом-шестигранником настройки никто не сможет случайно сбить, например, дети, желающие просто из любопытства покрутить маховик. Так что лучше, настроив систему, закрыть регулировочный узел крышкой – и быть относительно спокойным.

• Поз. 9 – циркуляционный насос. Тот насос, который обслуживаешь всю систему отопления в целом, никак не сможет обеспечить циркуляцию по длинным контурам «теплого пола», особенно, если их к коллектору подсоединено несколько штук. Так что каждый смесительный узел оснащают собственным прибором.

Желательно, чтобы насос имел возможность переключения на несколько режимов работы по производительности и создаваемому напору

Настройка системы теплых полов будет проще, если циркуляционный насос будет иметь несколько переключаемых режимов работы.

Цены на циркуляционный насос

циркуляционный насос

Как правильно выбрать циркуляционный насос?

Разнообразие моделей в настоящее время – чрезвычайно велико, что может даже поставить в тупик неопытного потребителя. Подробнее об устройстве и технических характеристиках циркуляционных насосов, о правилах их выбора и установки – в специальной публикации нашего портала.

• Поз. 10 – обратный клапан. Очень нехитрое и недорогое сантехническое приспособление, предотвращающее несанкционированное протекание теплоносителя в обратном направлении

Обычный обратный клапан бывает нелишним и в смесительном узле

Может показаться. Что особой необходимости в его установке и нет. Тем не менее, такая страховка может оказаться нелишней. Например, ситуация, когда термоклапан, из-за достаточной температуры на коллекторе, полностью закрыт. Циркуляционный насос работает, и в принципе способен подсасывать теплоноситель из общей трубы «обратки» системы. А там температуры – совсем иные, намного выше, чем даже на подаче «теплого пола». То есть такой обратный ток может здорово дезориентировать работу смесительного узла.

С элементами и из взаимным расположением – всё. Посмотрим, как работает такой узел.

Поток теплоносителя из общей трубы подачи минует «косой» фильтр и термометр, доходит до термостатического клапана. Здесь он снижается, за счет уменьшения просвета канала свободного прохода жидкости. Термоголовка чутко следит за динамикой изменения температуры, приоткрывая или закрывая клапанное устройство.

Циркуляционный насос, работящий в контуре «теплого пола» оставляет за собой зону разрежения, которая «затягивает» регулируемый поток горячего теплоносителя. Но так как при этом производительность насоса не изменяется, то «недостача» компенсируется поступлением охлаждённого теплоносителя из линии обратки, идущей от коллектора, через байпас-перемычку.

Возможно, вас заинтересует информация о том, как оборудуется байпасная линия

В точке соединения потоков (в верхнем тройнике) начинается их смешение, и насос перекачивает уже доведенный до нужной температуры теплоноситель. Если температура на датчике термоголовки достаточна или избыточна, то термоклапан вообще будет перекрыт, и насос начнет гонять воду только по контурам «теплого пола», без подпитки извне, до ее остывания. Как только температура опустится ниже установленного значения, термоклапан приоткроет проход горячему теплоносителю, для достижения после точки смешения необходимого значения.

При стабильной работе системы, выведенной на расчетную мощность, поступление горячего теплоносителя из общей подачи обычно не столь велико. Клапан по большей части находится в приоткрытом состоянии, но очень чутко при этом реагируя на изменение внешних условий, обеспечивая стабильность температуры в контурах «теплого пола».

Примерно так может выглядеть готовая сборка смесительного узла, рассмотренная в этом подразделе (правда, нет отсекающих кранов по входам)

Подобный принцип, при котором весь перекачанный циркуляционным насосом объем теплоносителя направляется в коллектор «теплого пола», называется смесительным узлом с последовательным подключением насоса.

Схема 2 – с трехходовым термоклапаном и последовательным подсоединением циркуляционного насоса

Эта схема очень похожа на предыдущую, тем не менее, есть у нее и свои отличия.

Похожая схема, но использован уже трехходовой термоклапан

Главное отличие – использование не двухходового, а трехходового термоклапана (поз. 11) с той же термостатической головкой. Он занял место тройника в точке пересечения линии подачи и трубы байпаса-перемычки.

Необходимый комплект: трехходовой смесительный термоклапан + термоголовка с выносным накладным датчиком

Смешение в данном случае проходит непосредственно в корпусе термоклапана. Он устроен таким обозом, что при прикрытии одного канала поступления теплоносителя одновременно приоткрывается второй, что обеспечивает большую стабильность работы узла смешения – суммарный расход всегда выдерживается на одно уровне. Это дает возможность обойтись и без балансировочного клапана на байпасе.

Важно – трехходовые термоклапаны бывают смесительного и разделительного принципа действия. В данном случае необходим именно смесильного, с перпендикулярными направлениями подачи потоков. Обычно соответствующие стрелки вынесены на корпус прибора, и ошибиться с этим трудно.

Стрелками наглядно показано правильное направление смешиваемых потоков

Трёхходовой клапан может быть и без термоголовки – с собственным встроенным температурным датчиком и шкалой выставления необходимой температуры на выходе. Некоторые мастера предпочитают именно такую, термостатическую разновидность, как более простую в установке. Правда, устройство с выносным датчиком работает все же точнее. Кроме того, при эксплуатации системы с термостатическим трехходовым клапаном выше вероятность несанкционированного прохождения теплоносителя высокой температуры на коллектор.

Такому трехходовому клапану термостатическая головка не нужна – у него собственный встроенный термодатчик, управляющий его работой

Разделительные трехходовые клапаны, кстати, тоже могут использоваться в подобной схеме. Только место их установки – на противоположной стороне байпаса, и они уже регулируют разделение и перенаправление потока охлажденного теплоносителя к точке смешения, в сторону насоса.

Комплект для размещения в нижней точке байпаса – трехходовой термоклапан разделительного действия (смотри на стрелки)

Узел смешения с трехходовым клапаном, в связи с большой стабильной производительностью, больше подходит для крупных коллекторных развязок с несколькими контурами различной протяжённости. Применяют их и в случае использования погодозависимой автоматики, которая нередко предполагает еще и автоматизированное управление работой циркуляционного насоса. Для небольших систем она себя не оправдывает, как более сложная в регулировке.

На схеме под знаком вопроса показан обратный клапан (поз. 10.1). В принципе, он оправдан в том случае, если по тем или иным причинам не работает циркуляционный насос узла, например, автоматика дала команду на прекращение циркуляции. В таких ситуациях перемычка от обратки к трехходовому клапану может превратиться в совершенно неуправляемый байпас, который нарушит балансировку системы и скажется на работе других отопительных приборов в доме. Обратный клапан способен предотвратить это явление. Впрочем, многие опытные мастера ставят под сомнение вероятность возникновения подобных ситуаций, и считают клапан на этом участке – совершенно излишним и даже вредным, как оказывающим ненужное гидравлическое сопротивление.

Цены на трехходовый клапан

трехходовый клапан

Схема 3 – с трехходовым термостатическим клапаном, работающим со сходящимися потоками, и последовательным подсоединением циркуляционного насоса

В продаже можно отыскать термостатические клапаны, которые организованы по принципу смешения двух сходящихся по одной оси потоков. С ними схема сборки насосно-смесительного узла может принять такой вид:

Достаточно компактная схема с трехходовым термостатическим клапаном, смешивающим встречные потоки теплоносителя.

Отличить подобные термостатические краны – несложно, по их характерной форме и нанесенным схемам (пиктограммам) направления потоков.

Смесительный термостатический клапан, работающий со встречными потоками. Ошибиться в установке – сложно…

Показанная выше схема хороша уже своей компактностью. Байпас, как таковой, вообще отсутствует, так как его роль полностью выполняем сам смесительный клапан. В остальном – это все та же схема с принципом последовательного подключения циркуляционного насоса.

Схема 4 – с двухходовым термоклапаном и параллельным подсоединением циркуляционного насоса

А вот такая схема уже значительно отличается ото всех, показанных выше:

Коренное отличие – циркуляционный насос разместился на байпасе, а «обратка» и подача коллектора поменялись местами

Подобный принцип строения узла предполагает так называемое параллельное подключение насоса, буквально на байпасе
