Подпитка системы отопления - как это работает?

Создание искусственного обогрева помещения для возмещения тепловых потерь и поддержания температурного режима на комфортном уровне актуально не только для загородного дома, но и в городских условиях.

Подпитка системы отопления является одним из наиболее важных мероприятий, позволяющих сохранить работоспособность эксплуатируемого оборудования.

Для чего нужна подпитка отопления?

Эффективная работа современной отопительной системы базируется на сохранении стабильного рабочего давления теплового носителя. Даже в проверенных на герметичность системах могут наблюдаться незаметные невооруженному глазу микроскопические утечки.

Кроме всего прочего, определенное количество теплоносителя утекает из отопительной системы в процессе удаления воздушных пузырьков посредством крана Маевского, а также может просачиваться сквозь сальники установленного циркуляционного насосного оборудования.

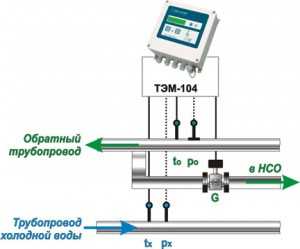

Тепловой узел с подпиткой

Незначительная часть теплового носителя теряется в контурных стыках. Общие потери жидкости способны оказывать значительное отрицательное воздействие на показатели работоспособности отопительной системы.

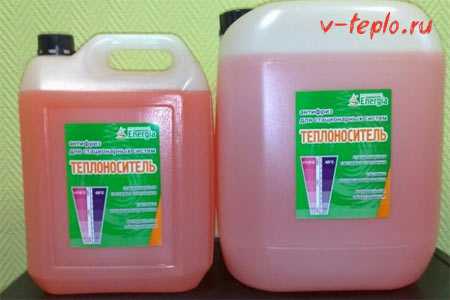

Наиболее часто в качестве теплового носителя используется водопроводная вода, и максимально эффективно компенсировать потери такой жидкости помогает подпитка эксплуатируемой системы отопления посредством магистрального водопровода.

Принцип работы и типы управления узлом

Самой главной задачей подпиточного узла является возможность дополнения недостающей части теплового носителя в отопительную систему, что позволит нормализовать показатели рабочего давления.

На сегодняшний день практикуется пара вариантов восполнения объёма утраченного теплового носителя:

Ручное управление наиболее удобно при обслуживании небольшой отопительной системы, в которой есть возможность самостоятельно осуществлять контроль уровня давления в строго соответствии с показателями манометра. В этом случае поступление теплового носителя происходит посредством самотёка или при помощи подпиточного насосного оборудования.
Автоматический режим подпитки самостоятельно включается при падении уровня давления внутри системы ниже установленных пределов. В этом случае происходит срабатывание клапана на подпитку системы отопления и открытие проточного отверстия с принудительным поступлением теплового носителя. После выравнивания показателей давления закрывается клапан, а также производится стандартное выключение насосного оборудования.

Несмотря на удобство второго варианта, очень важно помнить, что автоматический режим подпитки предполагает обязательное включение в систему дополнительного элемента, нуждающегося в электрическом снабжении. При частых перебоях с электроснабжением целесообразно продублировать атематическое управление рычагом ручной подпитки.

Простейшая гравитационная установка в ручном варианте осуществляет обычный набор водопроводной воды до выхода излишков из переливной трубы на расширительном бачке, а достоинством автоматики является практически полное отсутствие необходимости контролировать процесс подпитки системы.

Подпитка

Как правило, подпитывание отопления осуществляется посредством подключения к холодной водопроводной системе, но в некоторых случаях запитывание производится с применением накопительного бака.

В условиях открытой системы отопления

Об уменьшении объема теплового носителя в открытой отопительной системе сигнализирует расширительный бачок, который монтируется в верхней точке установленной конструкции.

Гравитационная система подпитывается при снижении уровня теплового носителя в бачке и отсутствии достаточного напора внутри контрольного трубопровода.

Схема узла подпитки системы отопления

С целью предотвращения повышенного расхода теплоносителя обязательно устанавливается арматура запорного типа, срабатывающая в момент контрольного открытия крана.

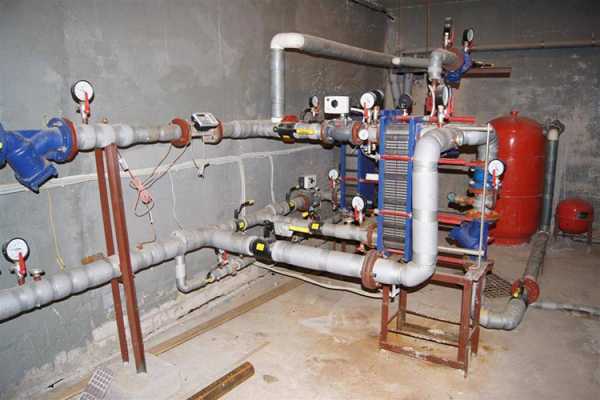

В условиях закрытого отопительного контура

Оптимальный вариант для обустройства отопительной системы закрытого типа представлен монтажом автоматического подпитывающего узла с различными видами арматуры. Лучше всего использовать редуктор, имеющий встроенный фильтр, обратный клапан, задвижку и манометр, позволяющий контролировать показатели уровня давления.

При применении в качестве теплового носителя обычной магистральной водопроводной воды, целесообразно обеспечить установку качественного комплексного фильтрующего устройства, что продлит срок эксплуатации всей отопительной системы.

Подпитывающее устройство чаще всего монтируется на байпас с запаковкой всех резьбовых соединений и впайкой монтажных кранов, после чего производится установка полностью собранного узла.

Как правильно монтируется линия подпитки?

В условиях частного домовладения, как правило, монтируется гравитационная отопительная система, поэтому конструктивной особенностью узла подпитки является обязательное наличие элементов, представленных:

краном шарового типа, задействованным в подаче воды из водопровода в контур отопительной системы;
очистным фильтром теплового носителя, представленного водой, для удаления основных загрязнений;
обратным клапаном, предотвращающим движение жидкости из контура отопления в систему водоснабжения.

Важно помнить, что горячая вода из отопительной системы не должна поступать в холодный трубопровод.

Движение теплового носителя в обратном направлении чаще всего является результатом недостаточного давления в центральной водопроводной системе или выхода из строя запорной арматуры.

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов «Беретта» заслужила популярность в нашей стране. Газовый котел Беретта — виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.

Схема обвязки твердотопливного котла представлена по ссылке. А также расскажем о важности правильной обвязки.

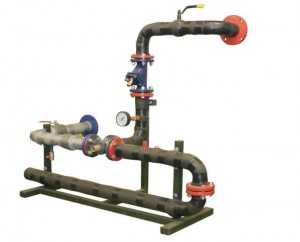

Пример системы автоматической подпитки

Несмотря на богатый выбор систем, действительно заслуживающих внимания потребителей устройств, на самом деле, не так уж много. Любым производителем в сопроводительной документации к прибору указывается рекомендуемая схема подключения подпитывающего клапана.

Чаще всего конструкция такого устройства самодостаточна и включает в себя элементарную фильтрующую водоподготовку и обратный клапан, а также вентиль для выполнения ручной подпитки.

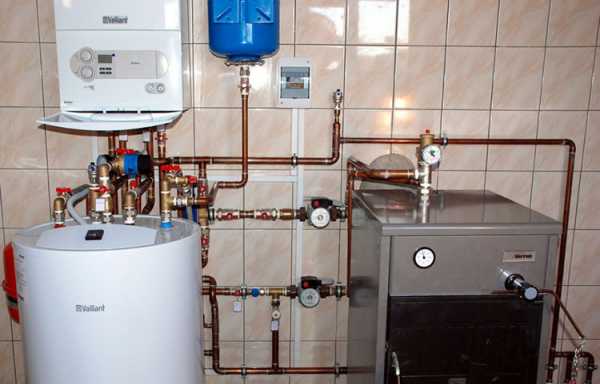

Система отопления с автоматическим управлением клапаном подпитки

Несмотря на то, что автоматический клапан подпитки системы отопления может быть просто установлен на участке от водопроводной системы до отопительного контура, целесообразно отделить его с двух сторон стандартной запорной арматурой, представленной шаровыми кранами.

Такая особенность системы автоматической подпитки обусловлена необходимостью периодически осуществлять ревизию и обслуживание узла в процессе эксплуатации.

Определенным плюсом управляющей установки является дружественный интерфейс, удобный для всех потребителей, а также возможность выполнить при наличии аварийной ситуации ручную подпитку системы.

Заключение

Современный рынок представляет самую разную автоматику для отопительных систем и их подпитки. Тем не менее, обязательные элементы автоматического режима должны быть представлены устройствами, которые позволят обеспечить максимально эффективную обратную связь посредством термодатчика, а также высокие показатели экономии энергоресурсов.

Видео на тему

microklimat.pro

клапан и узел подпитки отопления доа, схема расчета на фото и видео

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений.

Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

Цикличность работы отопительной системы нередко приводит к резким изменениям давления в разных узлах конструкции и срабатыванию предохранительных клапанов. В результате могут ослабеть цанговые соединения, и теплоноситель начнет вытекать.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.

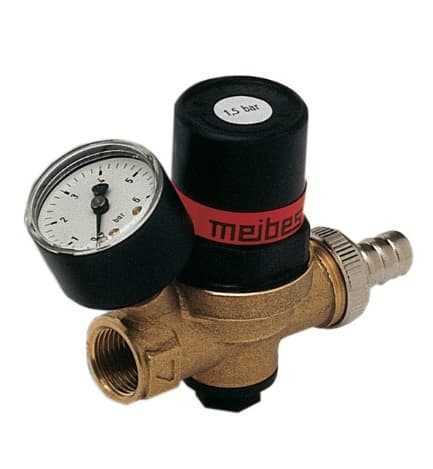

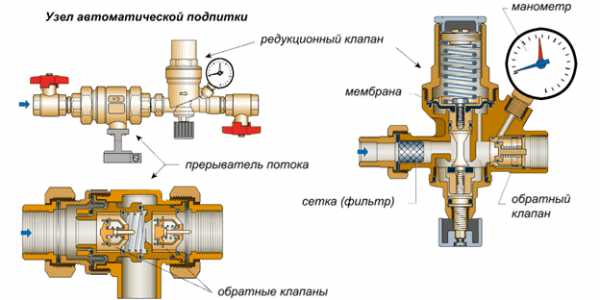

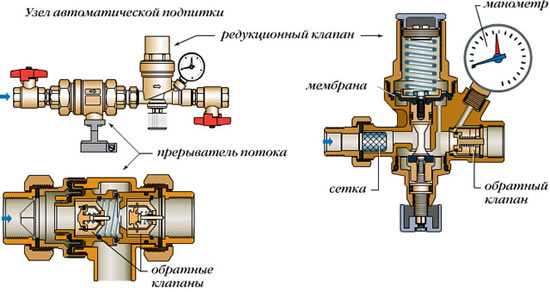

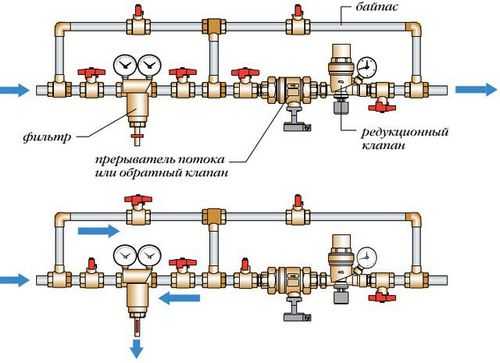

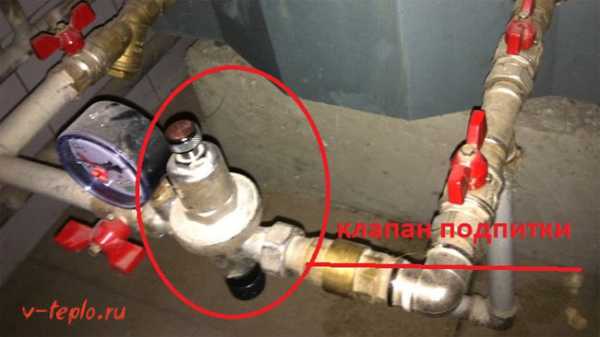

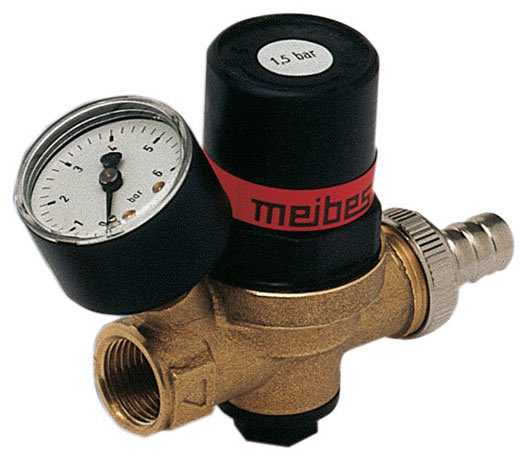

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной.

После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Следует отметить, что, что редуктивный клапан автоматической подпитки системы отопления довольно часто пребывает в открытом состоянии. Он откликается на каждое срабатывание автоматических воздухоотводчиков. Поскольку воздух удаляется из отопительной конструкции с регулярным постоянством, то и автоматическая подпитка системы отопления функционирует довольно часто.

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы.

Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

С целью смягчения воды и предотвращения появления накипи, как предусматривает схема подпитки системы отопления, перед редукционным клапаном монтируют фильтр водоподготовки.

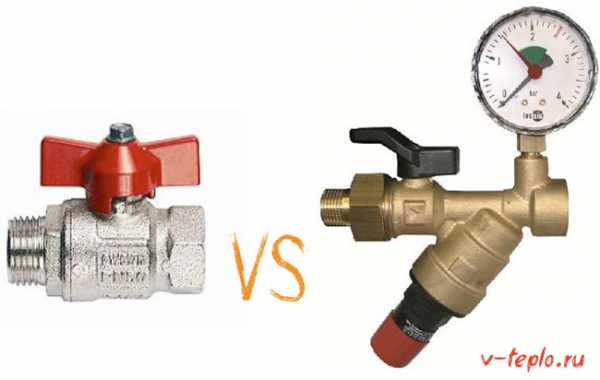

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: "

Фильтр для системы отопления - принцип работы и установка

"). Согласно показателям перепада давления определяют степень загрязнения фильтра.

Что такое байпас в системе отопления и для чего он нужен – виды, правила установки

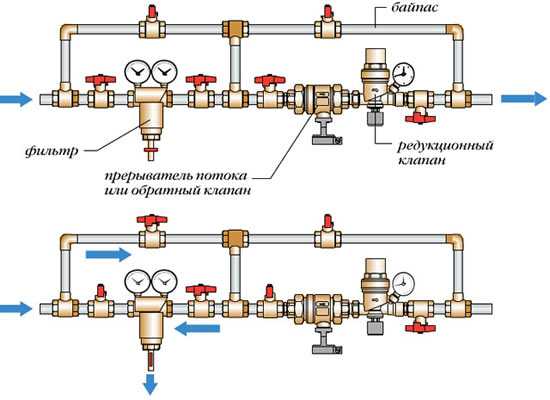

"). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

Дело в том, что в данном месте подпитка системы отопления - расчет подтверждает это - редукционный клапан функционирует наиболее точно. Но в данном случае возникает проблема, поскольку данное расположение подпиточного узла оказывается слишком близко от нагревательного котла.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна

располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения.

Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.

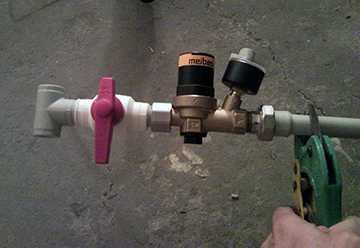

клапан и узел подпитки отопления

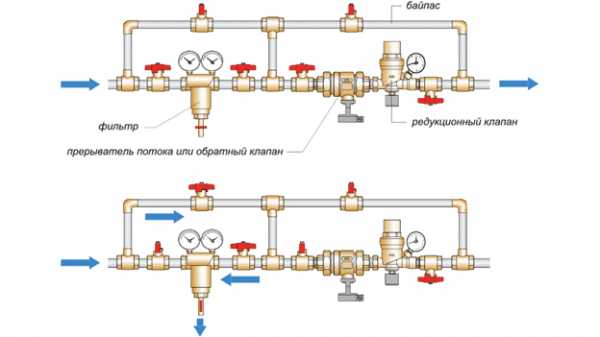

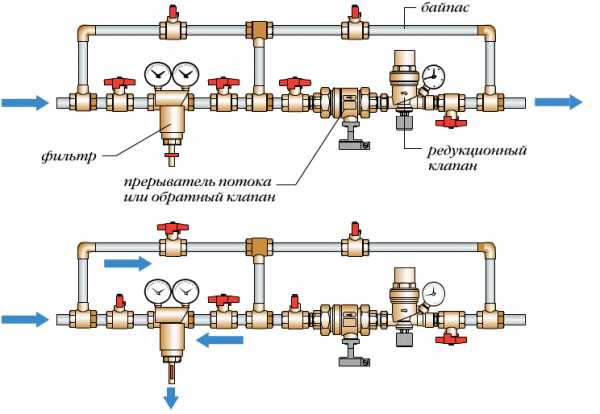

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас. Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.
