Преимущества и недостатки рекуперативной вентиляции. Вентиляция приточно вытяжная с рекуператором

что из себя представляет данный тип вентиляции?

Содержание:

Конструктивные особенности, назначение
Виды рекуперативных узлов

Рекуперация в вентиляции играет важную роль, так как позволяет повысить эффективность системы благодаря особенностям конструкции. Существуют разные исполнения рекуперационных узлов, каждый из которых обладает своими плюсами и минусами. Выбор приточно-вытяжной вентиляционной системы зависит от того, какие задачи решаются, а также от климатических условий местности.

Конструктивные особенности, назначение

Как работает рекуператор в доме

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Виды рекуперативных узлов

Существует несколько разновидностей применяемого в вентиляционной системе оборудования. Каждый из вариантов обладает достоинствами и недостатками, что необходимо учесть ещё тогда, когда только проектируется принудительная вентиляция с рекуперацией. Различают:

Пластинчатый механизм рекуператора. Он может быть выполнен на базе металлических или пластиковых пластин. Наряду с довольно высокой производительностью (КПД составляет 75%) такое устройство подвержено обледенению из-за образования конденсата. Плюсом является отсутствие подвижных элементов конструкции, что увеличивает продолжительность срока службы устройства. Также существует пластинчатый тип рекуперативного узла с влагопроницаемыми элементами, что исключает возможность выпадения конденсата. Особенностью пластинчатой конструкции является отсутствие вероятности смешивания двух потоков воздуха.

Системы вентиляции с рекуперацией тепла могут функционировать на базе роторного механизма. При этом теплообмен между воздушными потоками происходит благодаря работе ротора. Производительность такой конструкции увеличивается до 85%, однако есть вероятность смешивания воздуха, что может привносить обратно в помещение запахи, которые удаляются за его пределы. К преимуществам можно отнести возможность дополнительно осушать воздушную среду, что позволяет задействовать оборудование такого типа в помещениях специального назначения с повышенным уровнем важности, например, в бассейнах.
Камерный механизм рекуператора представляет собой камеру, которая оснащена подвижной заслонкой, что позволяет запахам и загрязнениям проникать обратно в помещение. Однако данный вид конструкции весьма производителен (КПД достигает 80%).
Рекуперативный узел с промежуточным теплоносителем. В этом случае теплообмен происходит не напрямую между двумя потоками воздуха, а через специальную жидкость (водно-гликолевый раствор) или простую воду. Однако система на основе такого узла имеет низкую производительность (КПД ниже 50%). Применяется рекуператор с промежуточным теплоносителем практически всегда для организации вентиляции на производстве.
Рекуперативный узел на базе тепловых трубок. Работает такой механизм с использованием фреона, который имеет свойство остывать, что приводит к образованию конденсата. Производительность такой системы находится на среднем уровне, плюсом же является отсутствие возможности проникновения запахов и загрязнений обратно в помещение. Вентиляция в квартире с рекуперацией будет весьма эффективна из-за того, что приходится обслуживать сравнительно небольшую площадь. Чтобы иметь возможность эксплуатировать такое оборудование без негативных последствий для него, необходимо подобрать модель на базе рекуперативного узла, который исключает вероятность выпадения конденсата. В местах с довольно мягким климатом, где температура воздуха на улице не достигает критических отметок, допускается использование практически любых видов рекуператоров.

oventilyatsii.ru

Приточно вытяжная вентиляция с рекуперацией тепла - в квартире - в частном доме

Приточно вытяжная вентиляция с рекуперацией тепла

В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

Принцип работы системы с рекуперацией тепла

Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.

Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то — это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

высокий КПД всей системы, более 65 процентов;
экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
теплообменник отличается простотой в уходе и обслуживании;
для функционирования устройства не требуется электрическая энергия;
благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.

Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.

Место для размещения вентиляционного отверстия

При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении. После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Монтаж принудительной приточной вентиляции

Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

Особенности системы

Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.

Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

Установка

Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;
Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

Видео рекуператор своими руками

openfile.ru

Приточно вытяжная вентиляция с рекуперацией тепла

Приточно – вытяжная вентиляция с рекуперацией тепла – система, позволяющая наладить надежную смену отработанного воздуха в помещении. Установка оборудования позволяет подогревать поступающий в помещение воздух, с помощью температуры выходящего потока. Затраты на приобретение и установку системы быстро окупаются.

Важно знать основные моменты при подборе и установке оборудования.

Что такое рекуперация тепла?

В рекуператоре воздуха производится отдача тепла отработанных газов. Два потока, разделены стенкой, через которую происходит теплообмен между двигающимися потоками воздуха в постоянном направлении. Важная характеристика оборудования – это уровень КПД рекуператора. Это значение для разных видов оборудования, находится в промежутке 30-95%. Это значение находится в прямой зависимости от:

конструкции и разновидностей рекуператора;
разности температур нагретого выходящего воздуха и температуры носителя за устройством теплообменника;
ускорения продвижения потока по теплообменнику.

Достоинства и недостатки системы вентиляции с теплообменником

Такое оборудование позволяет:

производить постоянную смену воздушных масс в помещении различных по площади;
при потребности жильцов, возможна подача подогретого потока;
происходит постоянная очистка поступающего кислорода;
по желанию, возможна установка оборудования с возможностью увлажнения воздуха в помещениях, в таких системах предусмотрен канал, для удаления конденсата;
при рекуперации тепла и подборе достаточного по мощности оборудования, возможно значительное сокращение затрат на оплату за электроэнергию.

Среди недостатков системы можно выделить несколько пунктов:

повышенный уровень шума при работе вентиляторов;
при установке дешевой техники, отсутствует возможность охлаждать поступающий воздух в жаркий период;
требуется постоянно контролировать и отводить конденсат.

Принцип работы системы вентиляции

Такая вентиляция с рекуперацией тепла позволяет, понизить нагрузку на систему кондиционирования зданий в жаркий период года. Кондиционированный воздух из помещения, при прохождении через теплообменник понижает температуру атмосферного потока с улицы. В зимний период, по такой схеме проходит нагрев забортного потока.

Особенно актуальна установка в зданиях с большой площадью и общей системой кондиционирования. В таких местах уровень воздухообмена может превышать 700-800 м3/ч. Такие установки имеют внушительные габариты, поэтому потребуется подготовить отдельное помещение в подвале, на цокольном этаже или чердачном помещении. Если необходима установка на чердаке, его потребуется сделать дополнительную звукоизоляцию и предотвратить потери тепла и образование конденсата в воздуховодах.

Система вентиляции с рекуперацией изготавливается нескольких видов, разберем достоинства и недостатки каждого из них.

Типы устройств с рекуперацией воздуха

Для лучшего сравнения представим виды рекуператоров в отдельной таблице.

Тип установки	Краткое описание	Достоинства	Недостатки
Пластинчатая с пластинами из пластики и металла	Выходящий и поступающий поток проходит по обеим сторонам пластин. Средний уровень КПД 50-75%.	Потоки не соприкасаются напрямую. В схеме отсутствуют подвижные детали, поэтому такая конструкция надежна и долговечная.	Не выявлены
Пластинчатая, с ребрами из водопроводящих материалов.	КПД устройств 50-75%, потоки воздуха проходят с обеих сторон.	Отсутствуют подвижные детали. Потоки воздушных масс не контактируют между собой. В системе отсутствует конденсат.	Отсутствует возможность осушения воздуха в обслуживаемом помещении.
Роторная	Высокий уровень КПД 75-85%. Потоки проходят по отдельным каналам с покрытием из фольги.	Значительно экономит электроэнергию, способна понижать влажность воздуха в обслуживаемых помещениях.	Возможно перемешивание воздушных масс и проникновение неприятного запаха. Требует обслуживания и ремонта сложной конструкции с вращающимися деталями.
Рекуператор воздуха с воздействием промежуточного теплоносителя	В роли теплоносителя используют раствор воды и гликоля или заполняют очищенной водой. В такой схеме, выходящий газ, отдает тепло воде, которая разогревает поступающий поток. Предназначен для обслуживания производственных помещений.	Нет контакта потоков, поэтому исключено их перемешивание и поступление отработанных газов.	Малый уровень КПД
Рекуператоры камерные	В камере устройства установлена заслонка, способная увеличивать величину проходящего потока и менять вектор его направления.	Благодаря конструктивным особенностям, этот тип оборудования обладает высоким уровнем КПД, 70-80%.	Потоки соприкасаются, поэтому возможно загрязнение поступающего воздуха.
Тепловая трубка	Устройство снабжено системой, заполненных фреоном трубок.	Отсутствуют подвижные механизмы, увеличивается срок службы. Воздух поступает чистым, отсутствует соприкасание потоков.	Низкий уровень КПД, он составляет 50-70%.

Выпускается рекуперационная установка с тепловыми трубками, для отдельных небольших помещений в здании. Для них не требуется проводить систему воздуховодов. Но в этом случае, при недостаточном расстоянии между потоками, возможно удаление поступающих потоков и отсутствие циркуляции воздушных масс.

Перечень возможных проблем после установки системы

Критических проблем, если в здании установлена рекуперативная вентиляция не возникает. Основные неисправности устраняются производителями систем по гарантии, но несколько «неприятностей» смогут омрачить радость у собственников зданий и помещений, после установки оборудования приточно – вытяжной системы вентилирования воздуха. К ним относятся:

Возможность образования конденсата. При прохождении потоков воздушных масс с высокой температурой нагрева и соприкосновении их с холодным атмосферным воздухом, в замкнутой камере происходит выпадение капель воды на стенках камеры. При минусовой температуре на улице происходит обмерзание ребер теплообменника, и движение потоков нарушается, понижается эффективность работы системы. При полном обмерзании каналов, работа устройства может прекратиться.
Уровень энергоэффективности системы. Приточно – вытяжные системы, оснащенные дополнительным теплообменником различных видов, требуют для работы поступления электричества. Поэтому требуется проводить точные расчеты оборудования разного типа именно для помещения, которое будет обслуживаться системой.

Следует не экономить средства при покупке, и приобретать устройство, в котором уровень экономии энергии, будет превышать затраты на работу оборудования.

Срок полной окупаемости системы вентилирования воздуха. Период полного возврата затраченных средств на покупку и установку оборудования напрямую зависит от предыдущего пункта. Для потребителя важно, чтобы эти затраты окупились за 10-ти летний период. В противном случае, оснащение помещения или здания дорогостоящей системой вентиляции не рентабельна.

За этот срок потребуется произвести ремонт и возможную замену деталей системы и дополнительных затрат на их покупку и оплаты за их замену.

Способы предотвращения обмерзания рекуператора

Некоторые виды устройств изготовлены с учетом предупреждения сильного обмерзания поверхностей теплообменника. При низкой температуре на улице, наросты льда могут полностью перекрыть доступ свежего воздуха в помещение. Некоторые системы начинают зарастать коркой льда при опускании уличной температуры ниже 00.

В этом случае, выходящий из помещения поток охлаждается до температуры менее точки росы и поверхности начинают обмерзать. Для возобновления работы устройства потребуется поднять температуру поступающего потока до плюсовых значений. Ледовая корка разрушится, оборудование сможет продолжить работу.Во избежание таких ситуаций приточно – вытяжные установки с вмонтированным рекуператором тепла можно защитить от такой поломки при помощи нескольких способов:

для защиты устройства может потребоваться дополнительное оснащение установки электрическим подогревателем воздуха. Он не позволяет охлаждаться выходящим воздушным массам ниже точки росы и препятствует появлению капель воды и образованию льда;
самый надежный метод, исключающий вероятность обмерзания ребер рекуператора – это оборудование устройства электронной системой управления схемой для разморозки, включение которой происходит с учетом нескольких параметров. Для этого может потребоваться установить дату включения в работу электрических нагревателей поступающего воздуха, при первых минусовых температурах.Можно установить датчик, реагирующий на холодный воздух, и включающий в системе вентиляции воздушные тэны. В любом случае работа подогревающих воздух устройств в вентиляции носит циклический характер, только в холодное время года. При включении приточной вентиляции, нагревается входящий поток и отработанные газы, выводимые из помещения.

Через определенный промежуток времени, происходит отключение приточного вентилятора. В это время в рекуператоре поступающий поток нагревается за счет температуры выходящего воздуха, который вытесняется с помощью вытяжного вентилятора. Этот принцип работы схемы подогрева, работает в автоматическом режиме весь холодный период года.

Для недопущения образования наледи на устройстве, советуем приобрести пластинчатый вид рекуператора с пластиковыми ребрами.

Способ самостоятельного расчета мощности приточно – вытяжной вентиляции

В первую очередь необходимо определить величину объема всех воздушных потоков, необходимого для создания комфортных условий. Это можно сделать несколькими способами:

Можно произвести расчет, исходя из общей площади здания, не учитывая проживающих жильцов. Здесь применяется такая схема расчета – в течение часа, для каждого м2 общей площади должно поступить 3 м3 воздуха.
Исходя из санитарных нормативов, для комфортного проживания, для каждого проживающего в помещении должно поступать в течение часа не менее 60 м3, для приходящих гостей необходимо добавить еще 20 м3.
Исходя из строительных нормативов 2.08.01-89 года разработаны нормы кратности замены воздуха в помещении определенной площади в течение часа. Здесь расчет производится с учетов назначения зданий. Для этого необходимо определить произведение частоты полных замен воздушных масс и объема всего помещения или здания.

В заключение отметим.

Независимо от произношения слова вентиляция, по английски или других языках, главная задача приточно – вытяжной системы с рекуператором тепла – создание для находящихся в помещении людей комфортных условий. Поэтому, определившись с расчетом необходимой мощности и видом теплообменника, можно смело приступать к оснащению дома надежной системой вентиляции.

Для увеличения срока службы, в схему можно добавить фильтры для очищения воздуха. Но следует помнить – легче не допустить поломки, проводя своевременное обслуживание и уход, чем тратить средства на ремонт или покупку нового оборудования.

proventilation.ru

минусы вентиляции с рекуперацией. Статьи компании «Энергоэффективное Климатическое Оборудование EFFECTER »

1. Вентиляция с рекуперацией.

Как известно, существуют различные системы вентиляции помещений. Вентиляция может быть естественной т.е. через открытые окна, форточки, вентиляционные шахты, неплотности конструкций. Все это, конечно, нужно, но, очень неудобно в эксплуатации и совершенно ничего не экономит. К тому же, если честно, вентиляцией не называется, это просто - проветривание. Если не держать постоянно окна открытыми, то, интенсивность циркуляции воздуха в данном случае весьма невелика, а значит, помещение не будет получать необходимое количество кислорода для комфортного пребывания в нем человека. Поэтому более разумно использовать механическую, или принудительную вентиляцию. В некоторых случаях принудительная вентиляция необходима "как воздух" - в промышленных и производственных помещениях с неблагоприятными условиями труда. Однако, вентиляция производственных помещениях - это отдельная тема.

Вот смотрите - занимаясь строительством квартир, жилого или загородного дома, коттеджа или других помещений, оборудуем герметичные окна, двери, утепляем все, что можно, но побыв в таком помещении некоторое время ВДРУГ встает вопрос - "а дышать то, чем?". Решение очевидно - надо оборудовать вентиляцию. Интуитивно понятно, что лучше всего это, конечно, энергосберегающая вентиляция. Без хорошо спроектированной вентиляции наше новое, вожделенное жилье может постепенно превратиться в газовую камеру, со всеми вытекающими последствиями. Как это не прискорбно звучит. Самый оптимальный вариант - принудительная приточно-вытяжная вентиляция с рекуперацией тепла и влаги.

ПВУ EFFECTER

Приточно-вытяжные установки с рекуперацией тепла и влаги EFFECTER предназначены прежде всего для ЭНЕРГОСБЕРЕЖЕНИЯ, а именно обеспечения необходимого и достаточного воздухообмена в широком диапазоне производительности при сохранении существующей в помещении температуры и уровня влажности воздуха с минимальными затратами энергии на его производство.

2.Что такое рекуперация тепла?

Это - сохранение тепла. Выходящий из помещения поток подогревает (охлаждает) подаваемый в помещение приточно-вытяжной установкой воздух. Чаще всего процесс проходит таким образом, что оба воздушных потока конструктивно разделены, чтобы не произошло смешивание. Однако, в роторном теплообменнике возможно попадание удаляемого потока в приточный.

Вообще говоря, "Рекуператор воздуха" - это устройство, в котором утилизируется тепло отходящих газов. Через разделяющую стенку между теплоносителями перманентно осуществляется теплообмен, к тому же, направления движения воздушного потока в нем постоянное.

Одной из самых важных характеристик рекуператоров является его КПД, или коэффициент полезного действия рекуперации (эффективности рекуперации). Он расчитывается из соотношения максимально возможного получаемого количества тепла и, в действительности, полученного тепла за теплообменником. КПД рекуператоров колеблется от 30 до 96%. Данный коэффициент зависит от вида рекуператора, разницы температур и от скорости движения воздуха через теплообменник.

Основные разновидности устройств рекуперации воздуха

Существует пять основных видов рекуператоров воздуха: пластинчатый (металлический и влагопроницаемый), роторный, камерный, рекуператор с промежуточным теплоносителем и тепловые трубки.

Тип рекуператора	Краткое описание	Преимущества	Недостатки
Пластинчатый с металлическими или пластиковыми пластинами	Удаляемый и приточный потоки проходят с обеих сторон большого количества металлических теплопроводящих платин. КПД в среднем 50-75%	- Удаляемый и приточный не контактируют -Нет подвижных деталей	- Образуется конденсат, поэтому возможно обмерзание рекуператора.
Пластинчатый с влагопроницаемыми пластинами	Удаляемый и приточный проходят с обеих сторон большого количества теплопроводящих платин. КПД в среднем 50-75%	- Удаляемый и приточный не контактируют -Нет подвижных деталей - Нет конденсата.	-Не может обслуживать помещения с целью осушения
Роторный	Тепло передается вращающимся между вытяжным и приточным каналами ротором, покрытым металлической фольгой. КПД - 75-85%	- Высокий КПД - Не требует больших затрат эл.энергии -Осушает воздух (в помещениях, где это необходимо, например, бассейнах)	- Потоки контактируют и возможно смешивания до 3 %, поэтому передаются запахи. - Больше сложной механики
Рекуператоры с промежуточным теплоносителем	Теплоносителем является чаще всего водно-гликолиевый раствор или просто вода. Выбрасываемый воздух нагревает теплоноситель, который отдает тепло приточному.	- Исключена возможность загрязнения входящего потока.	- Низкий КПД- 45-55%. Чаще всего применяется в больших производственных помещениях.
Камерные рекуператоры	Камера разделена на 2 части заслонкой. Заслонка двигается и меняет направление движения воздуха, за счет чего происходит подогрев приточного воздуха.	-КПД 70-80%.	-Есть подвижные детали -Возможна передача запахов и загрязнения.
Тепловые трубки	Состоит из системы трубок с фреоном, который испаряется от нагревания. В другой части трубок фреон остывает и образуется конденсат.	- Нет подвижных частей - Исключена возможность загрязнения	- КПД - 50-70%

Стоит заметить, что сейчас выпускаются маленькие, комнатные, рекуперационные установки. Одно из основных их преимуществ - это, конечно, отсутствие необходимости оборудовать воздуховоды. Но это в то же время и недостаток, потому, что для эффективной работы установки необходимо достаточное расстояние между приточным и удаляемым воздухом, иначе весь полученный свежий воздух тут же уйдет "в трубу". Рекомендуемое расстояние между противоположными потоками воздуха должно быть не менее 1,5 метров.

ПВУ EFFECTER

ПВУ EFFECTER относится к классу пластинчатых рекуператоров с влагопроницаемым рекуператором. Теплообменник состоит из нескольких рекуперационных кассет, каждая из которых имеет по 72% КПД возврата тепла. Общая площадь поверхности пластин одной кассеты - 3,96 кв.м. Это самая маленькая из всех моделей - К5. В "купе" теплообменник с несколькими кассетами дает максимально 96% КПД возврата тепла. Но, на самом деле, несколько кассет нужны ни столько для повышения КПД (хотя и это не маловажно), сколько для увеличения показателей по морозостойкости. Об этом, пожалуйста, читайте ниже.

3. Зачем нужна рекуперация влаги?

Для поддержания комфортного баланса температуры и влажности в помещении.

Влажность в пределах 45%-65% является наиболее комфортной для человека. Отопление зимой и без того, сухой зимний воздух часто уменьшают уровень влажности до 25%. В результате сохнет все - носоглотка и губы в первую очередь.

Для красоты и молодости.

Известная реклама гласит - "Не дай себе засохнуть!". Говорят, самые красивые женщины в Прибалтике и Санкт-Петербурге. Это явление объясняется просто - в приморских регионах более высокая влажность, чем в континентальных. Кожа намного медленнее теряет влагу. Т.е. люди (и женщины в том числе :-) ) дольше остаются молодыми и красивыми.

Во избежание скрипящих полов и рассохшейся мебели.

Деревянный пол, паркет, мебель, особенно старинная, картины, музыкальные инструменты также обладают гигроскопичностью и могут пересохнуть и испортиться от сухого воздуха.

Повышается вероятность появления эффекта статического электричества.

Говорят, воздух надо сушить, что бы не появлялась плесень. Да, полезно, но при повышенной влажности, например в бассейнах. Правда в том, что комфортная влажность для плесени и для человека - примерно одна и та же. Если сильно высушить воздух, например, до 20%, плесень, может быть пропадет со временем, однако, люди из такого помещения исчезнут с той же скоростью, что и зловредный грибок. Для нормального развития плесени нужно не столько влажный воздух, сколько, непосредственно, вода. Если стена сырая, т.е. плохо утеплена, со щелями, куда просачивается дождь или холод - на ней появится конденсат. A это самая приемлемая среда для роста плесени - непосредственный результат плохой вентиляции и некачественного утепления.

ПВУ ЭФФЕКТЕР

С точки зрения работы рекуператора возврат влаги - это неоценимый плюс. Влага в рекуператоре не задерживается и поэтому не образуется конденсат. Не надо оборудовать дренаж для его отвода. Но самое главное - сильно увеличивается морозостойкость установки. Обычные рекуператоры при низких температурах "предают" своих хозяев и выключаются, или начинают тратить безмерное количество энергии на догрев поступаемого воздуха перед рекуператором, или включается "байпас", т.е. подается свежий воздух мимо рекуператора. Все эти "прелести" связаны с тем, что в рекуператоре замерзает конденсат. В ПВУ EFFECTER этих проблем не существует именно потому, что теплообменник EFFECTER сделан из паропроницаемой мембраны, в нем не образуется конденсат, т.е влага не задерживается. К тому же, в теплообменнике применяются некоторые особенные конструктивные решения. Это еще более увеличивает морозостойкие показатели приточно-вытяжных установок ЭФФЕКТЕР.

rekuperatory.ru

Вентиляция приточно вытяжная с рекуперацией

Системы вентиляции с рекуперацией тепла

Общеизвестно, что существует несколько типов систем вентиляции помещений. Наибольшее распространение имеет естественная вентиляция, когда приток и отток воздуха осуществляется через вентиляционные шахты, открытые форточки и окна, а также сквозь щели и неплотности в конструкциях.

Конечно, естественная вентиляция нужна, однако ее эксплуатация связана с массой неудобств, к тому же экономии средств с ее устройством добиться почти невозможно. Да и назвать вентиляцией движение воздуха через приоткрытые окна и двери можно с большой натяжкой – скорее всего, это будет обычное проветривание. Для достижения необходимой интенсивности циркуляции воздушных масс окна должны быть открыты круглосуточно, что недостижимо в холодное время года.

Именно поэтому более правильным и рациональным подходом считается устройство принудительной либо механической вентиляции. Иногда без принудительной вентиляции просто невозможно обойтись, чаще всего прибегают к ее устройству в производственных помещениях с ухудшенными условиями труда. Оставим в стороне промышленников и производственником и обратим свое внимание на жилые дома и квартиры.

Нередко в погоне за экономией владельцы коттеджей, загородных домов или квартир вкладывают массу средств в утепление и герметизацию жилья и только потом понимают, что из-за недостатка кислорода трудно находиться в помещении.

Решение проблемы является очевидным – нужно устраивать вентиляцию. Подсознание подсказывает, что оптимальным вариантом будет устройство энергосберегающей вентиляции. Отсутствие правильно спроектированной вентиляции может стать причиной превращения жилья в настоящую газовую камеру. Не допустить этого можно выбрав наиболее рациональное решение – устройство принудительно-вытяжной вентиляции с рекуперацией тепла и влаги.

Что такое рекуперация тепла

Под рекуперацией понимают его сохранение. Выходящий поток воздуха изменяет температуру (нагревает, охлаждает) подаваемого воздуха приточно-вытяжной установкой.

Схема работы вентиляции с рекуперацией тепла

Конструкция полагает разделение воздушных потоков для предотвращения их смешивания. Однако при использовании роторного теплообменника не исключается вероятность попадания отводимого воздушного потока в поступающий.

Сам по себе «Рекуператор воздуха» представляет собой устройство, обеспечивающее утилизацию тепла отводимых газов. Сквозь разделяющую стенку между теплоносителями производится теплообмен, при этом направление движения воздушных масс остается неизменным.

Важнейшая характеристика рекуператора определяется эффективностью рекуперации или КПД. Его расчет определяется из отношения максимально возможного получения тепла и фактически полученного тепла за теплообменником.

Коэффициент полезного действия рекуператоров может колебаться в широком диапазоне – от 36 до 95%. Этот показатель определяется видом используемого рекуператора, скоростью движения воздушного потока сквозь теплообменник и разницей температур отводимого и поступающего воздуха.

Виды рекуператоров и их преимущества и недостатки

Известно 5 основных видов рекуператоров воздуха:

Пластинчатый;
Роторный;
С промежуточным теплоносителем;
Камерный;
Тепловые трубки.

Пластинчатый

Пластинчатый рекуператор характеризуется наличием пластиковых или металлических пластин. Отводимый и поступающий потоки проходят по разные стороны теплопроводящих пластин, не контактируя между собой.

В среднем КПД таких устройств составляет 55-75%. Положительной характеристикой можно считать отсутствие подвижных деталей. К недостаткам можно отнести образование конденсата, что нередко приводит к обмерзанию рекуперативного устройства.

Существуют пластинчатые рекуператоры с влагопроницаемыми пластинами, обеспечивающими отсутствие конденсата. КПД и принцип работы остаются неизменными, устранена вероятность обмерзания рекуператора, однако вместе с тем исключена и возможность использовать устройство для снижения уровня влажности в помещении.

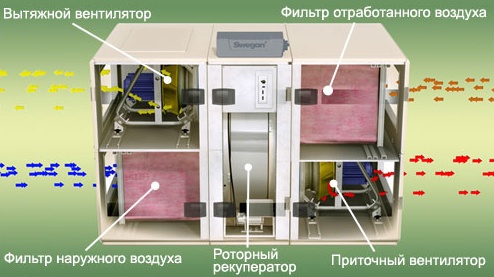

Роторный

В роторном рекуператоре передача тепла осуществляется при помощи ротора, который вращается, находясь между приточным и вытяжным каналами. Данное устройство характеризуется высоким уровнем КПД (70-85%) и сниженным потреблением электроэнергии.

К недостаткам можно отнести незначительное смешивание потоков и, как результат, распространение запахов, большое количество сложной механики, что затрудняет процесс обслуживания. Роторные рекуператоры эффективно используются для осушения помещений, поэтому являются идеальным вариантом для установки в бассейнах.

Рекуператоры с промежуточным теплоносителем

В рекуператорах с промежуточным теплоносителем за передачу тепла отвечает вода или водно-гликолиевый раствор.

Отводимый воздух обеспечивает нагрев теплоносителя, который, в свою очередь, передает тепло поступающему воздушному потоку. Воздушные потоки не смешиваются, устройство характеризуется относительно невысоким КПД (40-55%), обычно, используется в производственных помещениях с большой площадью.

Камерные рекуператоры

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру на две части. Высокий КПД (70-80%) достигается благодаря возможности изменения направления воздушного потока путем движения заслонки.

К недостаткам можно отнести небольшое смешивание потоков, передачу запахов и наличие подвижных деталей.Тепловые трубки представляют собой, целую систему наполненных фреоном трубок, который испаряется при повышении температуры. В иной части трубок фреон охлаждается с образованием конденсата.

К достоинствам можно отнести исключение смешивания потоков и отсутствие подвижных частей. КПД достигает 65-70%.

Нужно отметить, что раньше рекуперативные установки в силу своих значительных габаритов использовались исключительно на производстве, сейчас на строительном рынке представлены рекуператоры с небольшими размерами, которые можно успешно использовать даже в небольших домах и квартирах.

Главным достоинством рекуператоров является отсутствие потребности в устройстве воздуховодов. Однако этот фактор можно рассматривать и как недостаток, так как для эффективной работы требуется достаточное удаление между отводимым и приточным воздухом, в противном случае свежий воздух тут же вытягивается из помещения. Минимально допустимое расстояние между противоположными воздушными потоками должно составлять не менее 1,5-1,7 м.

Для чего нужна рекуперация влаги

Рекуперация влаги необходима для достижения комфортного соотношения влажности и температуры помещения. Лучше всего человек чувствует себя при уровне влажности в 50-65%.

В период работы отопления и без того сухой зимний воздух теряет еще больше влаги из-за контакта с горячим теплоносителем, нередко уровень влажности снижается до 25-30%. При таком показателе человек не только ощущает дискомфорт, но и наносит существенный вред своему здоровью.

Кроме того, что пересушенный воздух оказывает негативное влияние на самочувствие и здоровье человека, он еще и наносит непоправимый урон мебели и столярным изделиям из натурального дерева, а также картинам и музыкальным инструментам. Кто-то может сказать, что сухой воздух помогает избавиться от сырости и плесени, но это далеко не так. С подобными недостатками можно справиться путем утепления стен и устройства качественной приточно-вытяжной вентиляции с сохранением комфортного уровня влажности.

Системы вентиляции с рекуперацией тепла: делаем самодельный рекуператор

Вентиляционная установка с рекуперацией это наиболее экономичное на сегодняшний день решение. Но покупка оборудования требует дополнительных затрат. Мы расскажем, как сделать вентиляцию с рекуперацией тепла своими руками, затратив совсем немного средств и времени.

Эффективность рекуперации тепла

принцип работы рекуператора

Рекуперация – это теплообмен, а в переводе с латыни «возврат использованного». В приточно-вытяжной вентиляции рекуператор отбирает тепло у выходящего из помещения воздуха и отдает его холодному приточному. Зимой разница между температурой отработанного и подаваемого в дом воздуха может достигать 40 градусов. Обычно нагрев происходит за счет отопительных приборов, то есть кошелька жильцов дома.

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
устройство работает без использования электроэнергии;
рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Экономия от теплообмена тем выше, чем больше разница между температурой в доме и на улице.

Изготовление пластинчатого рекуператора вентиляции своими руками

схема движения воздуха в теплообменнике

В пластинчатом рекуператоре для вентиляции потоки входящего и выходящего воздуха разделены пластинами из теплопроводящего материала.

Таким образом, потоки не смешиваются, а тепло отдается.

Система вентиляции с рекуператором пластинчатого типа проста и очень распространена. Сделать своими руками приточно-вытяжную вентиляцию с рекуперацией сможет человек с минимальными навыками механика.

так размещаются пластины теплообменника

Основа рекуператора для системы вентиляции – это теплообменник. Пластины теплообменника вырезаются из тонкого листового металла (оцинковки) или текстолита. Необходимо нарезать пластинки 20х30 см. Они должны быть очень ровными и аккуратно вырезанными. Металл лучше всего резать электролобзиком, избегая применения ножниц по металлу;

Между пластинами делается дистанционная рамка из технической пробки, текстолита или дерева толщиной до 3 мм. Рамки приклеиваются на пластины полиуретановым клеем. Чтобы сопротивление потоку воздуха не было сильным, промежутки между пластинами должны быть около 4 мм.;

Склеивается конструкция нейтральным герметиком, не вызывающим коррозию;

Корпус для рекуператора в вентиляции выполняется из жести или пластика, металла или МДФ. Изнутри короб выстилается минватой или другим утеплителем слоем 5 см;

С противоположных сторон коробки проделываются два отверстия, к которым крепятся фланцы из пластика, равные по диаметру воздуховодным трубам. Все щели тщательно заделываются силиконом;

Для отвода конденсата из вентиляционной установки с рекуперацией тепла необходимо оборудовать дренажную трубку.

Советы по изготовлению пластинчатого рекуператора для вентиляции

схема работы рекуператора

Чтобы уменьшить шум от вентиляции с рекуператором тепла из влагостойкого материала (гипсокартона) сооружается короб, стенки которого прокладываются изоляционным материалом;

Конструируя своими руками вентиляцию с рекуперацией тепла, необходимо учитывать скорость движения воздуха, которая может быть увеличена не более, чем на 1 м\с;

Общая площадь пластин теплообменника должна составлять 3,5 – 4 кв. метра, чтобы получить КПД рекуператора 60%;

Необходимо иметь в виду, что в морозы от -10 градусов и ниже пластинчатый теплообменник может покрываться наледью. Его время от времени размораживают, а в теплой половине устанавливается датчик перепада давления. При обмерзании вентиляционной системы с рекуперацией датчик зафиксирует увеличение перепада давления, подача воздуха будет осуществляться через байпас, а обогреватель оттает за счет тепла отработанного воздуха.

Изготовление трубчатого рекуператора своими руками

трубчатый теплообменник заводского изготовления

Вентиляционная установка с рекуператором трубчатого коаксиального типа собирается легче, чем пластинчатая. Но она более массивна и чем длиннее устройство, тем эффективнее оно работает.

Материалы для изготовления трубчатого рекуператора для вентиляции:

канализационная труба из ПВХ длиной 200 см и диаметром 16 см;
гофротруба алюминиевая воздушная длиной 400 см и диаметром 10 см;
переходники-разветвители диаметром 10 см.

Гофра растягивается и вставляется спиралью в пластиковую трубу. Каждый из концов гофры крепится к одному из колец разветвителя, обрабатывается герметиком.

С одной стороны в полученное устройство вентилятор вгоняет теплый воздух из комнаты, холодный же воздух с улицы проникает между стенками пластиковой трубы и гофры. Через тонкие алюминиевые стенки тепло передается от отработанного воздуха свежему.

Преимущество этой системы в том, что приточно-вытяжная вентиляция с рекуперацией тепла по сравнению с пластинчатой в меньшем количестве конденсата. И даже его наличие не нарушает действие рекуператора. При этом рекуператор трубчатого типа не подходит для установки в квартире из-за размеров, а вот для частного дома конструкция очень хороша.

Еще один тип системы приточно-вытяжной вентиляции с рекуперацией тепла представлен в видеоролике:

Возможно, КПД приведенных нами вентиляционных установок с рекуперацией тепла ниже, чем у фирменных устройств заводского производства. Но, собрав самостоятельно любую из них, вы значительно экономите средства, а впоследствии получите эффективную установку и комфорт в помещении. Самодельные системы вентиляции с рекуперацией очень часто оборудуют в гаражах и в загородных коттеджах.

Преимущества и недостатки рекуперативной вентиляции

Для начала нужно определиться, что из себя представляет такой способ вентиляции. Рекуперация – это обратное поступление определенного материала для повторного использования. В нашем случае рекуперация представлена обменом воздуха через специальный прибор, при котором совершается еще и существенное снижение расхода электроэнергии.

Суть рекуперации тепла

Экономичность и минимализм

Рекуперативная вентиляция прочно взошла на пьедестал лидера и останется там, скорее всего, навсегда. Еще бы, ведь затраты на обслуживание такой приточно-вытяжной системы минимальны. Потребление электроэнергии настолько минимально, что те, кто знаком с популярными некогда кондиционерами, хотят их сорвать со стены и срочно заменить на рекуператор. Судите сами: 10-15 Ватт в час даже при непрерывной работе отберут сущие копейки за оплату электроэнергии. Такое потребление равносильно потреблению лампочки в холодильнике и даже меньше пресловутых энергосберегающих ламп.

Меньше кондиционера, но значительно полезней его

Системы вентиляции с рекуперацией воздуха сейчас широко представлены. Эти приборы имеют минимальные размеры, практически незаметны среди интерьера помещения, являются очень тихими при режиме работы. КПД рекуператоров позволяет добиться минимум затрат на энергию при максимуме полезной работы.

Основные преимущества системы

Преимущество такой вентиляции заключено в организации притока воздуха и его отвода. Для тех, кто мало знаком с этими понятиями, поясним. Приточная вентиляция позволяет обеспечить воздухом с улицы помещение, но не выводит его. Примером служат те же самые кондиционеры. Воздух может охлаждаться или нагреваться в зависимости от потребностей человека, но он только накапливается.

Принцип работы рекуператора

Удаление воздуха происходит естественным путем, что не всегда эффективно. Вытяжная вентиляция принудительно совершает отвод воздуха из помещения и тем самым тепла. Самый распространенный пример, существующий практически в каждом доме, это вытяжки на кухне. Помимо воздуха, иногда нужно удалить и лишнюю влагу, с чем также справляются вытяжные системы. Однако в обоих случаях мы имеем дело с односторонней работой: с улицы в помещение или наоборот.

Приточно-вытяжная вентиляция более практична с технической, экономической и санитарной точек зрения. Во-первых, такие системы более компактны, хотя и выполняют двойную функцию. Современные производственные режимы, материалы и разработки позволяют добиться компактности продукции, что всегда стояло на первом месте, особенно в последние несколько лет. Экономическая составляющая уже упоминалась – расходы электроэнергии снижены до минимума. Включите кондиционер на сутки и поймете, в чем заключается разница.

С точки зрения санитарно-гигиенических норм равномерное распределение тепла, своевременный отвод углекислого газа и приток кислорода крайне необходимы для нормального самочувствия любого человека. Каждый житель, особенно городской, замечал за собой некоторое головокружение при попадании, например, на природу. Секрет достаточно прост: сидя взаперти, дыша воздухом, который нечасто обновляется, человек привыкает к такому обитанию, хотя это далеко не нормально. Попав в среду с чистым воздухом, наш организм не принимает некоторое время такие условия, пытаясь «перезагрузиться» под большее количество кислорода, нежели получал ранее. В результате головокружение, некоторое недомогание, хотя ничего вредного человек не вдыхает. Приточно-вытяжная система вентиляции избавляет от подобных случаев, полностью обеспечивая баланс тепла и холода, СО2 и О2 в квартире.

«Легкие» вашего жилья

Рекуперативная вентиляция – это профессиональное оборудование, которое по-настоящему является необходимым и сверхнужным для обеспечения нужного микроклимата в таком помещении, где установлены и функционируют герметичные пластиковые окна, само помещение «не дышит», так как изготовлено с таких материалов, что нельзя назвать паропроницаемыми.

Установка и монтаж приточно-вытяжных систем вентилирования наиболее актуальна не только в жилых квартирах, но и в крупных помещениях общественного типа (библиотеках, столовых, театрах, гостиницах, вокзалах, офисных центрах). Такая вентиляция производит нагрев воздуха, когда температура увеличивается за счет тепла встречных потоков вытягиваемого воздуха.

Типы рекуперативных систем вентиляции позволяют установить оборудование в любом доме: одно- или многоэтажном, частного типа, коттеджей. Немаловажным является тот факт, что мощности рекуператоров вполне достаточно, чтобы создать необходимую вентиляцию в зданиях с жилым цокольным этажом, где это особенно необходимо.

Учитывая, что рекуперативные системы все более обретают популярность, а это показатель гарантии качества, следует задуматься над этим всерьез, ведь наше здоровье всегда было только в наших руках.

Источники: http://stroimsvoidom.com/sistemy-ventilyacii-s-rekuperaciej-tepla/, http://strojdvor.ru/ventilyaciya/izgotovlenie-svoimi-rukami-ustanovok-rekuperacii-tepla-dlya-ventilyacionnyx-sistem/, http://klivent.biz/otopleniye/kotly/rekuperativnaya-ventilyaciya.html

sferatd.ru

Вентиляция с рекуперацией тепла - экономия и комфорт

Суть рекуперации тепла

Экономичность и минимализм

Меньше кондиционера, но значительно полезней его

Основные преимущества системы

Принцип работы рекуператора

«Легкие» вашего жилья

klivent.biz

Вентиляция приточно вытяжная с рекуператором | Вентиляция

Главная » Вентиляция

Выбираем рекуператор для дома, наиболее подходящий под условия эксплуатации

Еще совсем недавно приточно-вытяжные системы вентиляции с использованием рекуператора воздуха применялись довольно редко. Позже некоторыми специалистами было определено, что подобная вентиляционная система является просто своего рода необходимостью. В механизм действия данного вида вентиляции заложен принцип процесса рекуперации (обратного получения) – процедура в которой часть тепла (энергии) возвращается из отработанного воздуха для повторного её использования. Теплые воздушные потоки, покидая здание, и соприкасаясь в теплообменнике с холодным потоком воздушных масс, частично их прогревает. В результате наружу попадает полностью «отработанный» загрязненный воздух, а в здание возвращается не просто очищенный, но еще и уже нагретый воздух.

В целях максимального сохранения тепла в помещениях при используемых системах вентиляции на основе нагрева приточных холодных воздушных потоков зачастую применяют специальное оборудование – рекуператоры для дома, размещаемые в приточно-вытяжных вентиляционных установках. Принцип, входящий в основу работы некоторых видов рекуператоров (например, роторных или пластинчатых) сегодня завоевал наибольшую популярность среди существующего широчайшего ассортимента вентиляционных систем.

Основной принцип работы теплообменников

Рекуператор воздуха для дома – является незаменимым оборудованием в достижении чистоты воздуха в домашних условиях. Ведь поддержание здорового микроклимата с помощью встроенных каналов вентиляции, к примеру, на кухне или в ванной комнате, задача практически невыполнимая. В связи с этим установка различных типов систем вентиляции, как приточной, так и вытяжной, поможет сохранить в доме при оптимальном уровне влажности необходимый баланс чистого воздуха.

Учитывая также тот, факт, что используемые при ремонтных работах отделочные материалы зачастую не способные пропускать нужное количество воздуха, а современные технологии энергосбережения, применяемые при обустройстве пластиковых оконных рам, делают комнаты практически герметичными, то единственно правильным решением данных проблемных ситуаций становится установка рекуператора. Помимо покупного устройства, пластинчатый или роторный рекуператор можно сделать своими руками.

Помимо этого, его довольно часто рекомендуют применять в системах вентиляции гаражей, где излишняя влажность может вызвать появление на автомобиле коррозийных налетов, а избыточное количество выхлопов газа и паров топлива отрицательным образом будут влиять на здоровье человека, а также дальнейшую сохранность транспортного средства.

Принцип работы системы на основе рекуператоров достаточно несложен. Данное вентиляционное оборудование состоит из теплообменника, оснащенного 2 камерами, предназначенных для прохождения вытяжных и приточных воздушных потоков. Воздух, попадая в камеры, не перемешивается, а благодаря существенной разности в температуре осуществляется процесс теплообмена – холодные воздушные массы прогреваются, а теплые – охлаждаются. Кроме выравнивания температурных параметров воздуха из теплообменника успешно удаляется образованный в результате физических процессов конденсат.

Исходя из этого, рекуператор считается довольно эффективным устройством для сокращения потерей тепловой энергии, и сохранения материальных вещей в процессе эксплуатации вентиляции. Это оборудование способно сократить до 2/3 удаляемого тепла, то есть создать вторичное его использование в процессе одного технологического цикла.

Базовые направления использования рекуператоров

В зависимости от своего основного предназначения, вида конструкции, площади вентилируемого помещения, месте непосредственной установки рекуператоры могут широко использоваться в различных типах вентиляционных систем. Среди них можно выделить:

рекуператор для частного дома – используется в принудительных системах вентиляции приточно-вытяжного образца. Основой подобной системы с применением процесса рекуперации тепла выступает блок вентиляции, который оснащается специальным теплообменником, называемым рекуператором, несколькими вентиляторами, системой автоматики (или управления), а также фильтрами. К вентиляционному блоку подходят 2 воздуховода, через которые загрязненные воздушные массы удаляются и выводятся в специальный дефлектор, размещенный на кровле дома. Также в системах с принудительным забором воздуха может применяться так называемый грунтовый теплообменник, который укладывается в земле и помогает охлаждать воздух летом и нагревать зимой. При этом затраты на отопление и кондиционирование частного дома снижаются в среднем на 30%. Стоимость оснащения дома вентиляцией со встроенным рекуператором обойдется зачастую на порядок больше, чем создание системы с естественной вентиляцией. однако монтаж рекуператора позволяет экономить на отоплении до четверти всей расходуемой теплоты;
рекуператор для квартиры – выступает самым экономически выгодным и совершенным оборудованием, предназначенным для систем с механической вентиляцией, и является залогом здоровья всей семьи. В квартирных комплексах обычно создается вентиляционная система на основании моноблочных установок приточно-вытяжного типа с наличием роторных теплоутилизаторов или пластинчатых теплообменников. Такое оборудование снижает затраты на нагрев приточных воздушных масс на 85%. Особенно это актуально в современных условиях дефицита снабжения энергией;
рекуператор для коттеджа – в связи с тем, что приточно-вытяжные вентиляционные системы с рекуператором предполагают увеличение общей протяженности сети воздухопроводов идеальным вариантом для её размещения станут большие коттеджи или офисные помещения, поскольку здесь уровень экономии электроэнергии будет особо заметен и актуален. При этом во избежание промерзания системы рекомендуется применять в домах коттеджного типа роторные рекуператоры, которые по своим техническим характеристикам менее склонны к воздействию низких температур;
рекуператор для бассейна – являются наиболее дешевым, эффективным и экономичным средством для уменьшения влажности. Идеально вписываются в действующие вентиляционные системы. В данном случае осушение воздуха происходит за счет приточного свежего воздуха с меньшим уровнем влажности. Благодаря использованию в приточно-вытяжных установках вентиляции рекуперации тепла существенно экономятся эксплуатационные расходы при обслуживании бассейна в зимний период. Экономия энергии может достигать до 60%, что позволяет снизить необходимый уровень мощности установленного в системе нагревателя в среднем в 2,5 раза. Учитывая высокий показатель относительной влажности в бассейнах. специалисты рекомендуют использовать рекуператоры батарейного типа, как самого оптимального варианта для данного вида помещений. Связано это с тем, что рекуператоры роторного либо пластинчатого типа в подобных условиях поддаются частым замерзаниям и для их дальнейшей эксплуатации понадобится организация дополнительных мер по их защите.

В общем, рекуператор для дома со стороны экономической выгоды полностью себя оправдывает, поскольку эффект от его установки особенно ощутим для частных домовладельцев, которые самостоятельно отапливают свой дом и вынуждены платить за каждый неиспользованный градус.

Приточно-вытяжная вентиляция с рекуперацией

Приточно-вытяжные установка с рекуперацией тепла

Если не держать постоянно окна открытыми, то, интенсивность циркуляции воздуха в данном случае весьма невелика, а значит, помещение не будет получать необходимое количество кислорода для комфортного пребывания в нем человека. Поэтому более разумно использовать механическую, или принудительную вентиляцию.

В некоторых случаях принудительная вентиляция необходима #171;как воздух#187; #8212; в промышленных и производственных помещениях с неблагоприятными условиями труда. Однако, вентиляция производственных помещениях #8212; это отдельная тема.

Занимаясь строительством квартир, жилого или загородного дома, коттеджа или других помещений, мы оборудуем герметичные окна, двери, утепляем все, что можно, но побыв в таком помещении некоторое время вдруг встает вопрос – «А дышать то, чем?».

Решение очевидно #8212; надо оборудовать вентиляцию. Интуитивно понятно, что лучше всего это, конечно, энергосберегающая вентиляция. Без хорошо спроектированной вентиляции наше новое, вожделенное жилье может постепенно превратиться в газовую камеру, со всеми вытекающими последствиями, поэтому самый оптимальный вариант #8212; принудительная приточно-вытяжная вентиляция с рекуперацией тепла и влаги.

Что такое рекуперация тепла?

Под рекуперацией тепла понимают сохранение тепла: выходящий из помещения поток подогревает (охлаждает) подаваемый в помещение приточно-вытяжной установкой воздух. Чаще всего процесс проходит таким образом, что оба воздушных потока конструктивно разделены, чтобы не произошло смешивание, но в роторном теплообменнике возможно попадание удаляемого потока в приточный.

Вообще говоря, #171;Рекуператор воздуха#187; #8212; это устройство, в котором утилизируется тепло отходящих газов. Через разделяющую стенку между теплоносителями перманентно осуществляется теплообмен, к тому же, направления движения воздушного потока в нем постоянное.

КПД рекуператоров колеблется от 30 до 96%. Данный коэффициент зависит от вида рекуператора, разницы температур и от скорости движения воздуха через теплообменник.

Основной принцип работы системы вентиляции с рекуператором

Принцип работы системы вентиляции с рекуператором

При наличии в коттедже системы кондиционирования, в теплый период подающийся приточный воздух будет частично охлаждаться, что уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор (камера смешения приточного и вытяжного воздуха), охлаждает более теплый приточный.

В коттеджах с большой жилой площадью воздухообмен иногда превышает 800 м3/час. Отсюда следует, что размеры вентиляционных установок с механическим побуждением будут большими. Требуется определиться с местом монтажа оборудования, это может быть техническое помещение в цокольном этаже или на чердаке.

При выборе чердака как места монтажа оборудования, его необходимо теплоизолировать для предотвращения образования конденсата на воздуховодах и порчи вентиляционного оборудования.

Основные разновидности устройств рекуперации воздуха

Пластинчатый с металлическими или пластиковыми пластинами

Удаляемый и приточный потоки проходят с обеих сторон большого количества металлических теплопроводящих пластин. КПД в среднем 50-75%.

Вентиляция с рекуператором

Дома, построенные с использованием новых технологий, становятся все более герметичными и теплыми. Но, как известно, в герметичных домах естественная вентиляция часто не эффективна

Приточные и вытяжные вентиляторы могут немного улучшить ситуацию, но при этом увеличится расход энергии на обогрев воздуха, поступающего в помещение. Большую часть этой энергии можно все же вернуть, используя приточно-вытяжную вентиляционную систему с восстановлением тепла (рекуператор).

Как вернуть тепло?

В классической (без восстановления тепла) механической приточно-вытяжной вентиляционной системе холодный внешний воздух попадает в помещение через систему приточных каналов, а загрязненный воздух непосредственно через вытяжные каналы выводится из дома. Вместе с ним дом покидает и тепло, которое было использовано на подогрев воздуха во время его пребывания внутри дома. Если и приточный и выходящий поток пропустить через специальный теплообменный элемент. часть тепла из нагретого воздуха (вытяжного потока) будет передана холодному воздуху (приточному потоку).

Рекуператор

Теплообменный элемент является частью устройства, называемого вентиляционным блоком с восстановлением тепла или иначе - рекуператором. Кроме теплообменного элемента в блоке, изолированном термически и акустически, находятся еще два вентилятора - приточный и вытяжной, фильтры, а иногда и нагреватель.

Для восстановления тепла из потока воздуха применяются различные теплообменные элементы :перекрестные. сделаны из установленных параллельно тонких пластинок, выполненных из пластмассы или алюминия, между которыми, не смешиваясь, проходят приточный и вытяжной потоки. Коэффициент полезного действия этих элементов – около 60%,противоточные имеют конструкцию, подобную перекрестным, но контакт потока воздуха с устройством происходит дольше из-за более длинного пути потока в нем. Благодаря этому коэффициент полезного действия этих элементов имеет большее значение – до 90%.вращающиеся. имеют вид вращающегося барабана, их коэффициент полезного действия достигает 80%.

Летом, когда получение тепла из выходящего потока не производится, на месте обычного теплообменного элемента можно установить летний его вариант, через который потоки проходят без обмена тепла, или же можно сделать обводной канал, чтобы поток не проходил через устройство.

Вентиляторы создают в системе поток воздуха. Скорость их вращения можно регулировать, обычно она имеет три значения: нормальная, пониженная - для работы ночью или во время отсутствия жильцов, и максимальная – для интенсивного проветривания помещения. Питание осуществляется от сети однофазного тока (230 В) через розетку с заземлением. Для управления работой вентиляторов служит устройство, запрограммированное на два режима – дневной и ночной.

Внутри трубы, по которой поступает свежий воздух, монтируется фильтр класса EU7, который задерживает, например, споры грибков, пыльцу растений и сажу. Такая очистка воздуха достаточна даже для аллергиков. Фильтры устанавливаются также на вытяжной части системы. Однако они используется только с целью предохранения теплообменника от сора, имеющегося в потоке, покидающем помещение, поэтому фильтр может быть не такой мелкий (класс EU3). Важно помнить, что фильтры нужно регулярно менять или чистить.

Нагреватель не является обязательной частью вентиляционного блока, однако пригодится, когда температура воздуха на улице опускается ниже -10 C, поскольку тогда воздух, подогреваемый только лишь теплом выходящего потока, будет слишком холодным, чтобы подавать его прямо в помещение.

Тема: Утепление фасадов пенопластом в Днепропетровске. Выполним качественно утепление фасадов пенопластом а также базальтовой ватой в Днепропетровске. Отделка декоративными штукатурками короед .

Тема: Проект экологичного дома в Буэнос-Айресе Сплошное царство дерева и стекла. http://domodel.net/wp-content/uploads//03/3.jpg http://domodel.net/wp-content/uploads//03/9.jpg Интересно, в Украине строят подобные вещи, в Крыму.

Тема: Проекты коттеджей. Прошу прокомментировать Здравствуйте! При прочтении июльского номера любимого журнала, возникло несколько вопросов касательно предложенных проектов коттеджей. Поговорим.

Тема: Экологичный дом Спасибо за картинки! Выглядит, как обычный кирпичный дом.

Тема: Обои: покраска, выбор Народ, а кто нибудь имел дело с красками для обоев. Вот хочу попробовать, не знаю.

Тема: Ремонт крыши в многоквартирном доме Мы живем на последнем этаже многоквартирного старого дома. Не можем закончить ремонт кухни потому что.

Тема: Тепловизионное обследование. ● Вы думаете, что у вас хорошая теплоизоляция? Тепловизор подтвердит это или укажет на слабые.

Тема: плоская крыша Плоская крыша - это современно и удобно. Плюс там можно сделать террасу или сад. а.

Бетонный завод, БСУ, Италия Ищите качественный бетонный завод? Мобильные и стационарные бетонные заводы BulldogPlants.

Бетонный завод, БСУ Ищите качественный бетонный завод? Мобильные и стационарные бетонные заводы BulldogPlants.

Ландшафтное проектирование. Ландшафтный дизайн, полный комплекс работ по озеленению и благоустройству Вашего.

Котлы твердотопливные (от 12 кВт) Кривой рог (отправляем по Украине) Котлы по АКЦИОННОЙ ЦЕНЕ. Твердотопливные котлы 12-18 кВт, Отправляем.

Профнастил, металлочерепица от производителя в Кривом роге. Низкие цены. Производим профнастил и металлочерепицу из качественной оцинкованной стали по размеру.

Усиленная фурнитура для откатных ворот весом до 350кг (металло - полимерные ролики) Состав комплекта: Направляющая консоль 70х60х3,5мм Роликовые тележки (металло - полимерные.

Источники: http://ventilationpro.ru/rekuperation/rekuperatory-dlya-doma.html, http://heatandcool.ru/pritochno-vytyazhnaya-ventilyaciya-s-rekuperaciej, http://www.muratordom.com.ua/ustanovka-i-oborudovanie/ventilyatsiya-i-konditsionirovanie/ventilyatsiya-s-rekuperatorom, 45_25521.html

Комментариев пока нет!

restart24.ru
