Коллектор для отопления: преимущества, разновидности и их конструктивные особенности. Виды коллекторов для отопления
принцип работы, правила установки и подключения
Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.
Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.
Содержание статьи:
Принцип функционирования распределителя
Основное предназначение коллектора – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.
При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.
Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:
- подающая гребенка – отвечает за подачу теплоносителя;
- обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.
Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.
Галерея изображений
Фото из
Коллектор в системе отопления
Коллектор заводского исполнения
Распределительная гребенка из ПП труб

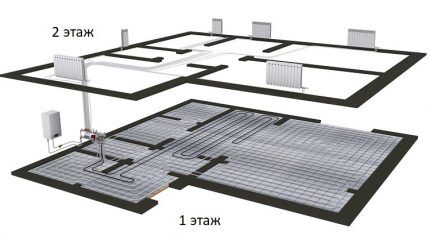

Коллекторная разводка в доме
Составляющие коллекторного узла
Комбинация коллектора с двухтрубной схемой
Техническое оснащение лучевых схем
Дешламаторы и шаровые краны
Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.
Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.
Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус гребенки задействуют также в качестве платформы под установку:
- воздуховыпускных клапанов;
- водосливных клапанов;
- расходомеров;
- счетчиков тепла.
Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.
Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.
Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами
Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм3.
Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к сеткам теплого пола.
Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.
Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с
Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.
Для загородного коттеджа система с использованием коллектора по праву считается самой эффективной и надежной.
Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.
Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов
Типы коллекторов в системах отопления
Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.
В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.
Тип #1 — радиаторное коллекторное отопление
Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.
Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу
Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.
По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:
- верхнее подключение;
- нижнее присоединение;
- установка сбоку;
- ведение по диагонали.
Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.
Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.
Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.
Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.
Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.
По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.
Ярким примером коллекторной схемы отопления являются водяные теплые полы.
Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных «Теплых полов»
Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.
В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.
Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием
Такие системы всегда оснащают циркуляционным насосом. Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.
Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.
Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.
Тип #2 — гидравлическая стрелка
При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.
При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».
Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление
Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:
- избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
- за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
- в случае необходимости компенсировать во второстепенном контуре дефицит расхода.
Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.
Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами
Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.
Тип #3 — солнечные коллекторные установки
Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.
Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию
Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.
Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.
Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.
Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.
Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды
В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.
Но из-за высокой стоимости оборудования применение солнечных установок в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.
А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.
Модификации распределительных гребенок
Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.
Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.
Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы
Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.
На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.
Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:
- расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
- термодатчиками, призванными контролировать температуру каждого отопительного прибора;
- воздуховыпускными клапанами автоматического типа для слива воды;
- электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.
Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.
Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам
Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:
- Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
- Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
- Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».
Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.
Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт
Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.
Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.
Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший
Рекомендации грамотного выбора
Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.
При выборе модели гребенки следует ориентироваться на такие параметры:
- Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
- Пропускная способность узла.
- Наличие вспомогательных устройств.
- Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
- Возможность дополнительного присоединения элементов.
Все эксплуатационные параметры указываются в паспорте к изделию.
Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.
При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.
Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа
Это значительно упрощает обслуживание отопительной системы и ее ремонт.
Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.
Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.
Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.
В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб
Каждый из дополнительных элементов конструкции выполняет свою функцию:
- автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
- переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
- уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
- кран – необходим для подключения к устройству идущей от котла трубы;
- сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.
Если предполагается подключать от коллектора водяной «теплый пол», дополнительно потребуется установить кран для подпитки.
Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.
Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.
Правила установки и подключения
Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.
Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.
Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб
В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.
За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.
Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:
- Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
- Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.
Расширительный бак размещают перед циркуляционным насосом на магистрали обратной подачи. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.
Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.
Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».
Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.
Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.
Выводы и полезное видео по теме
Видео-руководство: последовательность сборки коллекторного блока:
Видео-обзор установки и работы модульного пластикового коллектора:
Распределительный узел для «теплого пола»:
Грамотно выбранная и смонтированная коллекторная разводка гарантирует эффективность и надежность системы отопления. Благодаря малому количеству соединений и тройников вероятность протечек таких конструкций сводится к минимуму. Ну а возможность регулировать температуру нагрева каждого отопительного радиатора делает эксплуатацию отопительной системой особенно комфортной.
sovet-ingenera.com
гребенка, коллекторная группа, для чего нужен отопительный коллектор в водяной системе, виды, устройство, принцип работы, как работает, регулировка
Содержание:
Каждый владелец квартиры или жилого дома предпочитает, чтобы отопительная система работала бесперебойно и с максимальной эффективностью. Для достижения этой цели используются различные способы, среди которых большинство потребителей выбирает распределительные коллекторы. Это устройство пропорционально распределяет тепловые потоки, которые выделяет теплоноситель, благодаря чему отопительная система функционирует максимально продуктивно. Помимо этого разные виды коллекторов для отопления характеризуются своими особенностями и имеют множество преимуществ, о которых следует узнать подробнее.
Для чего нужна коллекторная группа
Распределительный коллектор отопления внешне похож на металлическую гребенку, так как имеет большое количество выводов для подключения приборов отопления. Это позволяет регулировать объем, температуру и давление теплоносителя. Следовательно, с помощью устройства можно контролировать подачу тепла в каждом отдельном помещении дома или квартиры. К распределительному коллектору можно подключать радиаторы, конвекторы, систему теплого пола и даже панельный способ отопления. Важно понимать, для чего нужен коллектор в отоплении.
Большинство российских потребителей пользуются коллекторами европейской марки STOUT, так как они более приспособлены для работы в России. Производство коллекторов осуществляется на итальянских заводах. Использование высокотехнологичного оборудования и строгий контроль качества на каждом производственном этапе позволяет получить продукцию высокого качества.
По сравнению с брендами класса «премиум», которые также производятся на заводах в Италии, коллекторы STOUN отличаются более низкой стоимостью.
Для большинства потребителей является актуальным вопрос, как работает коллектор отопления. Особенностью устройства являются две взаимосвязанные части, подающий и возвратный коллектор, объединенные в один блок. Первая составляющая контролирует подачу горячей воды к каждому прибору отопления, при этом с помощью специального клапана каждый действующий контур перекрывается при необходимости. Возвратный коллектор распределяет тепло и регулирует уровень давления, что способствует пропорциональному обогреву каждого помещения в доме.
В многоэтажных домах на каждом этаже устанавливается отдельный коллектор, в результате регулируется температура и на этаже, и в отдельных комнатах. Преимуществом поэтажного коллектора отопления является возможность отключения одного контура без ущерба для работы всей системы отопления.
Какие бывают гребенки для отопления
Принцип работы коллектора отопления кардинальных отличий не имеет, виды определяются материалом, используемым для их изготовления, количеством подключаемых приборов и дополнительного оборудования.
Для изготовления устройств используются материалы, устойчивые к агрессивным внешним факторам. С учетом этого гребенка распределительного коллектора для отопления может быть выполнена:
- Из стали.
- Из различных полимеров.
- Из меди или латуни.
Количество подключаемых приборов в системе отопления через коллектор может составлять от 2 до 12 единиц. Поэтому при недостаточном количестве тепла можно подключить дополнительное оборудование. В зависимости от уровня сложности распределительные коллекторы делятся на следующие виды:
- Простое оборудование не имеет вспомогательных деталей, с помощью которых регулируется работа устройства. Кольцевой коллектор для отопления выполнен в виде железной трубки, на которой имеются ответвления и два соединительных отверстия с боков.
- Усовершенствованные модели снабжены всевозможными датчиками, контрольными и автоматическими элементами, а также большим количеством арматуры.
Чаще всего регулировка коллектора отопления сложного типа выполняется такими устройствами:
- Датчики, контролирующие уровень давления и температуры.
- Блок, контролирующий подачу теплоносителя.
- Автоматический термостат, который необходим для поддержания нормального давления и его автоматического уменьшения при достижении критических значений.
- Электронные клапаны и смесители, необходимые для сохранения запрограммированных температурных значений.
- Автоматические устройства для выпуска воздуха и клапаны, позволяющие сливать воду из системы.
Правила выбора распределительных коллекторов
Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.
В частности речь идет о следующем:
- Достаточно высокая цена. В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
- Необходимость использования циркуляционного насоса и других приборов. Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
- Сложность выполнения монтажных работ и их высокая стоимость. Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».
Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора. Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы.
Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:
- Давление системы. Очень важно установить при каких значениях оборудование может безупречно функционировать.
- Какое количество электрической энергии будет потреблять коллектор.
- Какое количество приборов отопления планируется подключить к распределительному коллектору.
- Пропускная способность устройства.
- Возможность добавления контуров при увеличении количества приборов отопления.
- Наличие дополнительных элементов контроля и автоматики.
- Известность завода-изготовителя и отзывы о нем.
Основные производители оборудования для отопительных систем
Желание сэкономить на приобретаемом оборудовании может стать причиной быстрого выхода из строя коллектора, что приведет к дополнительным затратам на проведение ремонтных работ и даже замену оборудования. Следовательно, лучше отдать предпочтение моделям от известных и проверенных временем производителей.
Лидерами в этой области можно назвать немецкие компании Rehau и Oventrop.
Бренд REHAU представляет самые популярные модели:
- Коллектор для напольной системы отопления HKV. Его гребенка выполнена из латуни Ms 63, может работать при температуре 800С и давлении 6 Бар.
- В отопительный коллектор HKV-D встроены расходомеры, может использоваться для систем отопления напольного типа. Для изготовления гребенки также используется латунь Ms 63, рабочая температура равна 80 градусам, давление – 8 бар.
- Коллекторы HLV могут подключаться к системе радиаторного отопления с рабочим давлением 8 бар и температурой рабочей среды 80 градусов.
Модели бренда OVENTROP также пользуются огромной популярностью, среди которых можно выделить следующие:
- Гребенка для напольного отопления с корпусом из высококачественной стали, имеющая дополнительные вентили, позволяющие регулировать работу системы. Может работать при температуре до 700С и давлении 6 бар. На стоимость модели влияет количество контуров.
- Стальной коллектор для отопления напольного типа со встроенным ротаметром работает при параметрах, аналогичных первой модели.
- Гребенки, для изготовления которых использовалась нержавеющая сталь, могут устанавливаться для подключения приборов отопления с рабочим давлением до 10 бар и температурой до 1000C.
Использование распределительных коллекторов для систем отопления предполагает значительные материальные затраты. Однако качественный и рациональный обогрев каждой комнаты в доме независимо от площади компенсирует и окупает все расходы, связанные с приобретением и монтажом оборудования. Достичь максимального эффекта работы системы отопления в доме помогает правильно выбранный коллектор теплоснабжения и его профессиональная установка.
teplospec.com
Отопительный коллектор и виды коллекторов
Сегодня коллекторная разводка всё популярнее. Для чего нужен коллектор? Прежде всего, он распределяет воду и пар в системе отопления. По типу такая разводка может быть либо одноконтурной, либо двухконтурной. Подробнее разберём виды коллекторов ниже.
Вообще что такое коллектор? Коллектор очень важный элемент в любой системе отопления. Он позволяет не только регулировать скорость и количество теплоносителя в отдельных участках системы. Но и допускает отдельно отключать целые помещения. При этом всё что у вас есть на виду — это маленькая ниша, в которую спрятан по сути пульт управления всей вашей системой отопления! Через которую Вы сможете управлять всем домом.
Содержание:
Виды отопительных коллекторов
Какие бывают коллекторные системы и чем они отличаются друг от друга? На сегодняшний день различить коллекторные системы можно по нескольким признакам. Самые популярные коллекторные системы, это всем нам известные:
- Система тёплый пол
- Стандартное радиаторное отопление
- Солнечный коллектор
Тёплый пол.
Система “тёплый пол” способна полностью заменить обычную, привычную для всех радиаторную систему отопления. С каждым днём используется всё шире и шире, в каждом доме. При этом использование такой системы позволяет более рационально использовать тепло даже с точки зрения физиологии человеческого организма. Подробнее о всех преимуществах тёплого пола читайте в статье “Что выбрать: тёплый пол или радиаторы?” Такая система точно нуждается в распределительном коллекторе, ведь каждая отдельная площадь каждого помещения — это отдельный контур, который должен быть запитан на распределительный пульт с той целью, чтобы не перегружать сеть отопления и равномерно распределять теплоноситель.
Радиаторное отопление.
Самый популярный и частый вид разводки. При этом радиаторы могут быть подключены по следующим схемам:
- Нижнее подключение
- Верхнее подключение
- Подключение по диагонали
- Сбоку
По сути такой тип ничего не меняет в плане энергоэффективности или уровня КПД. Тип подводки к радиаторам обоснован чаще всего просто архитектурными и дизайнерскими особенностями здания. Но всё же сегодня самый популярный тип подключения — нижний. Особенно в новых жилых комплексах всё чаще используется подобный тип подключения. С таким типом можно спрятать трубы полностью под пол, чтобы их не было видно и трубопровод не портил внешний вид.
Солнечный коллектор
Редкий тип коллекторной системы, так как используется по сути только когда есть постоянный источник тепла — солнце. Однако в загородных домах он позволяет существенно экономить. Правда и минусов хватает — стоит установка такой системы в разы дороже, при этом и КПД ниже, чем у привычных способов отопления. Срок окупаемости также достаточно длительный.
Принцип работы отопительного солнечного коллектора достаточно прост. Теплоноситель греется за счёт солнца. При этом система создана таким образом, чтобы притягивать на себя максимальное количество энергии в виде солнечного тепла. При достижении необходимой температуры, нагревательные элементы спускают теплоноситель в дом вниз(ведь чаще всего такие коллекторные системы располагают на крыше, чтобы опять-таки обеспечить максимальный сбор тепла от солнца).
Что такое распределительный коллектор?
Для чего нужен коллектор такого типа? Всё просто — распределение по отдельным контурам позволяет отдельно подключать и отключать их, без необходимости перекрывать всю систему. По сути это такая разводка или распределение теплоносителя, через специальную трубку и выводы на ней в виде кранов. Перекрывая один два крана — подачу и обратку, Вы перекрываете один контур. Также есть возможность установить на каждый кран термометр, чтобы оценивать температуру каждого отдельного контура и в случае необходимости ускорять его проток, для повышения температуры или замедлять для понижения. Кроме того, если возникнет необходимость отдельно спустить воздух или слить воду с контура, Вы сможете это сделать, не перекрывая остальные контуры и не изменяя при этом давление во всей системе.
Как работают коллекторы?
В основном такие устройства работают функционально для простоты обслуживания каждого отдельного помещения, распределения тепла и даже в случае необходимости отключения отдельно взятого помещения. Как работает коллектор? Через так называемую гребёнку, а иными словами, просто распределитель, устройство разводит теплоноситель от котла на отдельные контуры по трубам на радиаторы, батареи или систему тёплого пола. Когда теплоноситель проходит весь цикл и возвращается к котлу через обратку, вода уже частично остывшая попадает назад в обратную гребёнку и возвращается через распределитель к котлу. Таким образом, благодаря работе этого нехитрого приспособления, можно изменять температуру и давление отдельно взятых контуров, а вместе с ними и радиаторов. Помимо всего прочего, распределительные системы позволяют экономить отключая целые помещения при ненадобности от обеспечения теплоносителем.
Как выбрать коллектор?
На самом деле особо и выбирать не из чего. Ведь система очень проста. Единственный совет — выбирайте проверенные фирмы производители сантехнических и отопительных систем. Конечно, можно изготовить коллектор отопления своими руками, но для этого нужно быть профессионалом своего дела, ведь работа достаточно тонкая. Несмотря на высокую стоимость, всё же стоит купить готовый вариант и быть уверенным в надёжности и долговечности.
В случае необходимости Вы можете приобрести коллектор сразу с циркуляционным насосом и другими опциями. Также старайтесь выбирать распределитель таким образом, чтобы он был изготовлен из нержавейки а не пластика, а уплотнения были изготовлены из антикоррозийной латуни, что значительно продлит срок эксплуатации.
tverdo-kotel.com
Коллекторы систем отопления: предназначение и типы оборудования
Технологии в системах обогрева помещений развиваются постоянно. Владельцы домов в зависимости от собственных потребностей стараются спроектировать отопительную конструкцию таким образом, чтобы можно было регулировать подачу тепла. Коллектор системы отопления позволяет добиться нужного регулирования подачи теплоносителя из главной магистрали, оптимизируя его под конкретное помещение. Оборудование позволяет добиться не только комфортных условий, но и значительно сэкономить денежные средства, потребляя меньшее количество энергии.
Назначение коллектора системы отопления
Коллектор системы радиаторного отопления (в просторечии его сокращенно называют гребенкой – по типу конструкции оборудования) представляет собой прибор из металла, обустроенный по типу гребенки. Прибор имеет несколько выходов, чтобы к нему можно было подключить различные отопительные конструкции. Коллектор подбирается индивидуально после консультации со специалистами в зависимости от проекта жилого дома и от потребностей владельцев.
Гребенка выполняет следующие функции:
- контролирует уровень давления в отопительной системе;
- позволяет регулировать объем воды, подаваемой на радиаторы;
- помогает контролировать температурный режим теплоносителя.
Преимуществом использования коллектора является возможность подсоединения к нему не только водных отопительных систем, но и конструкцию теплого пола, системы конвекторного или панельного отопления и даже солнечные батареи.
С помощью данного прибора можно достичь оптимального микроклимата в каждой отдельной комнате. Оборудование состоит из подающего и возвратного блоков. Подающая система обеспечивает батареи теплоносителем необходимой температуры, а возвратная регулирует уровень давления.
к оглавлению ↑Виды и особенности конструкции системы отопления
Существуют различные коллекторы в системе отопления дома. Они отличаются по конструкции друг от друга, хотя и призваны выполнять схожие функции. Стоит подробнее остановиться на каждом виде приборов.
к оглавлению ↑Солнечный коллектор
В России это оборудование встречается достаточно редко, поскольку его использование нерентабельно. Этот коллектор направляет тепловую энергию солнца в дома владельцев. Однако в южных регионах РФ прибор используется в летний период для нагрева воды в районах, где отсутствует газоснабжение.
Немного о конструкции прибора:
- Коллектор представляет собой совокупность вакуумных полостей-труб, внутри которых располагаются регистры.
- Контур оборудования замкнут, он заполнен специальным агентом в жидкой форме.
- При воздействии солнечных лучей жидкость нагревается и начинает испаряться, тем самым воздействуя на теплообменник, который отдает свою энергию теплоносителю.
- Жидкость со временем конденсируется и оседает, и цикл нагрева-охлаждения повторяется вновь.
Таким образом, можно не задействовать котел отопления для подачи горячей воды – солнечный коллектор решает эту проблему.
к оглавлению ↑Гидроколлектор
Этот вид оборудования используется в сложных системах обогрева, где требуется подключение нескольких видов оборудования. Гидроколлектор подключается к котлу отопления с одной стороны, а противоположная сторона распределяет тепловые потоки к домашним радиаторам, поддерживает систему теплых полов, может служить для нагрева воды, тем самым обеспечивая горячее водоснабжение и даже способен поддерживать нужный уровень тепла в бассейне при его наличии.
Чтобы прибор работал максимально эффективно, желательно снабдить каждый отопительный контур отдельным насосом. Само оборудование представляет собой крупную трубу, которую устанавливают в вертикальном положении из-за его габаритов.
Гидроколлектор позволяет регулировать внутренний микроклимат отдельно в каждом помещении, а распределительная функция тепловых потоков и уровня давления позволяют снизить нагрузку работы отопительного котла.
Конструкция гидроколлектора, изготовленного в заводских условиях, представляет собой полость с металлическими пластинами внутри, разделителями, а также пылесборника и канала воздухоудаления. К нему подключается датчик температуры, сверху стоит шаровой кран, а снизу имеется кран для слива со штуцером.
к оглавлению ↑Распределительный коллектор
Наиболее популярный тип оборудования, используемый в конструкциях обогрева. Состоит из двух параллельных полостей, одна из которых служит для подачи тепла, а другая – возвратная – регулирует давление. Полости коллектора изготавливаются из латуни, меди, стали или полимеров. К распределительному прибору можно подключить от 2 до 12 отдельных блоков отопления.
В конструкции прибора возможны модификации и установка дополнительного оборудования:
- детектор регулирования уровня давления в отдельных комнатах;
- терморегуляторная установка;
- специальные клапаны для спуска воздуха;
- автоматизированные системы, способные блокировать работу отопительного котла в случае возникновения аварийного случая;
- электронные клапаны;
- специально запрограммированные смесители.
Функции распределительного оборудования аналогичны функциям гидроколлетора — создание оптимального микроклимата в помещении, смешивая тепловые потоки и задавая отдельные температуры для каждого локального участка пространства.
к оглавлению ↑Особенности монтажа коллекторов
Коллектор – дорогое оборудование, и перед его установкой должны быть произведены подготовительные процедуры. Если отопительная система еще только-только закладывается, но наличие коллектора уже предусмотрено, то его необходимо монтировать отдельно на каждом этаже в специально оборудованной для него нише.
В квартирах распределительный прибор устанавливается в гардеробных или кладовых, поскольку он обладает приличными габаритами. Но следует помнить, что помещение, где монтируется оборудование, не должно быть слишком сырым. Процент влажности должен быть в пределах нормы.
Далее теплообменник для придания эстетики заключают в металлический короб, который закрепляется на стене благодаря хомутам.
ventilationpro.ru
преимущества и недостатки лучевой системы, разновидности коллекторов
Вопросы, связанные с обогревом дома в зимний период, всегда относились к числу наиболее животрепещущих. Ошибки при организации системы отопления обходятся довольно дорого: с одной стороны можно остаться без жизненно важного тепла во время суровых морозов, с другой – возможен перерасход энергоресурсов, что приводит к неоправданно большим материальным затратам. В последнее время у многих на слуху особое устройство — коллектор для отопления, с помощью которого можно оптимизировать автономный обогрев.
Коллекторное отопление: первое знакомство
Система отопления, именуемая коллекторной, также известна под названием лучевой. Ее все чаще устанавливают вместо обычного двухтрубного отопления, особенно в двухэтажных домах с большим числом комнат. В двухтрубной системе, как известно, радиаторы подключаются параллельно меж двух магистралей – подающей и обратной.
Коллекторное отопление организовано по-иному: к каждому радиатору подающий и обратный трубопроводы подводятся индивидуально, а коллектор играет роль центрального распределителя, в котором все эти трубы сходятся.
Принцип работы коллектора отопления
О такой системе, состоящей из единого центра и множества отходящих от него лучей, говорят, что она организована по принципу звезды. Второе название коллектора – распределительный коллектор отопления (распределительная гребенка).
Его конструкция особой сложностью не отличается: это труба большого диаметра с несколькими патрубками, которая может оснащаться трубопроводной арматурой, одним или несколькими насосами, воздухоотводчиком и контрольно-измерительными приборами. Через одну группу патрубков горячий теплоноситель направляется к приборам-потребителям, через другую – возвращается в уже остывшем виде. Сам коллектор подключается либо непосредственно к котлу, либо к другому коллектору.
Распределительную гребенку со всеми сопутствующими элементами можно устанавливать и в открытом виде, но чаще всего данное устройство помещают в специальный шкаф, что выглядит более аккуратно.
Достоинства и недостатки лучевого отопления
Всякий, кто сталкивался с традиционной двухтрубной системой отопления, знает, что добиться в ней баланса бывает не так уж просто.
Стоит лишь немного не угадать с диаметрами труб – и в отопительном контуре появятся участки со слабой или даже отсутствующей циркуляцией теплоносителя.
Грамотно рассчитанная система также не застрахована от подобных явлений, ведь гидравлическое сопротивление отдельных участков может меняться из-за грязе-солевых отложений, что также приводит к разбалансировке.
Если же обычное радиаторное отопление совместить с системой «теплый пол», задача вообще становится невыполнимой: если греются радиаторы – пол остается холодным; увеличиваем подачу теплоносителя во внутрипольный контур – получаем теплые полы, но остывшие радиаторы. Кроме того, при традиционном отоплении невозможно ремонтировать трубопровод (не радиаторы, а именно трубопровод) без отключения всей сети.
В свете всего вышесказанного коллекторное отопление представляется более удачным вариантом.
Перечислим его достоинства:
- Равномерная подача тепла: при лучевой схеме теплоноситель от коллектора к потребителям всегда подается с равным напором, поэтому и тепловая энергия по всем помещениям дома распределяется абсолютно одинаково. Любой прибор, будь то радиатор, фанкойл, подогрев пола или стен, сможет работать с расчетной теплоотдачей.
- Широкие возможности в настройке: система становится предельно гибкой: если обогрев в той или иной комнате временно не нужен, можно отсечь не только находящийся там радиатор, но и ведущий к нему трубопровод, что полностью предотвратит несанкционированную теплоотдачу. Для управления сетью не нужно бегать по всему дому, достаточно подойти к коллекторному шкафу.
- Ремонтопригодность: лучевое отопление не содержит ни одного элемента (кроме, разумеется, коллектора), для ремонта которого пришлось бы отключать всю систему или значительную ее часть.
- Эстетические достоинства: если в классическом двухтрубном контуре подающая магистраль должна в обязательном порядке находиться выше радиаторов, внося диссонанс в интерьер помещения, то в случае с коллекторной системой это правило упраздняется. Трубопроводы можно располагать на любой высоте, поэтому их часто прокладывают скрыто – за плинтусом или в стяжке пола.
К минусам лучевой схемы можно отнести увеличенную материалоемкость и трудозатраты при монтаже, ведь по суммарной длине используемых труб она может превосходить обычную двухтрубную систему отопления того же масштаба в несколько раз.
Для обогрева небольшого домика, например, дачного наиболее подходящей будет самая простая – однотрубная – система с последовательным расположением радиаторов.
Разновидности
Применяемые в лучевом отоплении коллекторы можно разделить на два вида:
- центральные;
- локальные.
Центральные
Это главный распределительный узел системы, который по возможности монтируется в котельной. Коллектор отопления для котельной состоит из двух гребенок – подающей и обратной, а все устройство целиком называют компланарным коллектором.
Корпуса гребенок обычно изготавливают из стальной трубы диаметром 100 мм. К ним привариваются патрубки, которых должно быть не более 12-ти. Выполнять центральный коллектор из полимерных труб нельзя, поскольку циркулирующий в нем теплоноситель имеет высокую температуру.
Лучевая система с центральным расположением коллекторов
На отводах раздаточной гребенки устанавливают регулирующую арматуру, на обратной – запорную. Циркуляционный насос устанавливается со стороны успевшей остыть «обратки», поскольку при перекачивании горячего теплоносителя срок его службы значительно сократился бы.
В обязательном порядке главный коллектор оснащается манометром и термометром.
Выбор системы отопления — ответственная задача. От этого зависит комфорт в доме, а также безопасность и финансовые растраты на обогрев. Газовый котел для отопления частного дома — одно из лучший решений. Почему? Читайте далее.
Об отоплении дома при помощи солнечных батарей читайте тут. Возможность реализации системы.
А здесь http://microklimat.pro/sistemy-otopleniya/dvuxtrubnaya/chastnogo-doma.html все об организации двухтрубной системы отопления в частном доме. Сильные и слабые стороны системы.
Локальные
Эти устройства можно назвать коллекторами второго уровня, так как они запитываются не от котла, а от центрального коллектора.
Имеют меньшие размеры и могут выполняться из полипропилена или металлопластика, так как находящийся в них теплоноситель имеет меньшие температуру и давление, чем в главном распределителе.
Локальный коллектор отличается от центрального и схемой работы. Он действует как узел подмеса: здесь горячий теплоноситель разбавляется небольшим количеством уже отработанного, что благоприятно сказывается на режиме работы котла и сокращает объемы потребляемого им топлива.
К установке локальных коллекторов прибегают при наличии большого количества радиаторов в одном помещении, а также для теплоснабжения внутрипольного подогрева.
Изготавливать локальный коллектор лучше из полипропилена, а не металлопластика, так как в этом случае применяются паяные соединения, являющиеся наиболее прочными и надежными.
Еще об особенностях коллекторного отопления:
- Длина трубы, соединяющей радиатор отопления и главный коллектор, не должна превышать 20 м, иначе теплоноситель за время пути успеет сильно остыть.
- В больших домах перед центральным коллектором следует устанавливать гидрострелку – специальную емкость, обеспечивающую оптимальную разницу температур теплоносителя в подающем и обратном трубопроводах.
- В контуре с локальным коллектором функцию гидрострелки выполняет дополнительный циркуляционный насос. На своем участке он многократно перекачивает один и тот же объем, постепенно подпитывая его горячим теплоносителем и сливая в обратку совсем остывший.
Автоматический воздухоотводчик следует устанавливать на коллекторе либо на радиаторах, если те расположены выше, к примеру, на втором этаже.
Чем солнечный коллектор отличается от распределительного?
С целью организации обогрева здания может применяться и принципиально иное устройство, которое также называют коллектором, только солнечным.
Несмотря на схожесть наименований, ничего общего с распределительной гребенкой оно не имеет. Солнечный коллектор для отопления – это конструкция из большого числа трубок, имеющих темный наружный слой.
Благодаря наличию последнего трубки сильно нагреваются на солнце и передают полученное тепло циркулирующему по ним теплоносителю. Именно из-за способности накапливать солнечную энергию данное устройство и было названо коллектором. Нагретый теплоноситель подается в радиаторы системы отопления или в теплоаккумулятор (большая емкость с водой), где и происходит теплоотдача.
Система отопления в одноэтажном доме устроена предельно просто, а если речь идет о двух этажах, то организация обогрева помещения несколько усложняется. Схема отопления двухэтажного частного дома своими руками: комплектация и виды систем.
О принципе действия водородного отопления читайте в этой теме. Почему система не получила широкое распространение?
Видео на тему
microklimat.pro
Распределительный коллектор отопления: для чего нужен и как изготовить
Оглавление:Распределительный коллектор отопления: устройство и принцип работыДва основных вида распределительных коллекторов для отопленияКак сделать коллектор отопления своими руками: нюансы технологии
С некоторыми системами отопления иногда происходят настоящие курьезы – к примеру, когда включаются теплые полы, обычные радиаторы отопления перестают работать. Такое поведение отопительных систем является явным признаком неправильной сборки – по сути, теплоносителя не хватает, чтобы обеспечить работу всего оборудования сразу. Или же просто он неправильно распределяется – именно это и стало первопричиной появления в системах отопления такого элемента, как распределительный коллектор отопления, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы подробно разберемся с этим изделием – изучим его вдоль и поперек, а также рассмотрим возможность самостоятельного изготовления.
Распределительный коллектор отопления фото
Распределительный коллектор отопления: устройство и принцип работы
Первое, что следует понять, подходя к изучению коллектора системы отопления, это то, что именно представляет собой данное устройство – по сути, это емкость для сбора теплоносителя, так сказать, в единый кулак, т.е. сосуд для кратковременного хранения и накопления жидкости перед ее выбросом в системы трубопроводов. Чтобы проще было понять суть этого устройства, представьте себе бочку, вода из которой вытекает не через одно отверстие, а через десяток – наблюдая за этими струями, можно заметить, что из них всех вода льется с одинаковым напором. Вот это и есть распределительный коллектор, в котором роль трубопроводов играют дырки – именно такое многократное различие в проходной способности отверстий и самого резервуара обеспечивает равномерное распределение жидкости по всем отверстиям одновременно.
Естественно, это только основной принцип, который заложен в работу современной распределительной гребенки для системы отопления – реальное устройство полностью собранного агрегата намного сложнее и включает в себя не только емкость с врезанными в нее патрубками. Полностью собранная и готовая к работе гребенка дополнительно оборудуется кранами, насосами, термометрами, манометрами и устройствами сброса воздуха, которые в своей совокупности позволяют осуществлять полноценный контроль над движением теплоносителя. Возможности этого устройства позволяют не только равномерно распределять теплоноситель, гребенка отлично справляется и с обратной задачей. Коллектор может перераспределять жидкость, подавая ее больше в одно крыло и меньше в другое – в общем, это полноценный агрегат, призванный обеспечивать необходимые режимы работы обширной системы отопления.
Коллектор отопления для монтажа котельной фото
Два основных вида распределительных коллекторов для отопления
В современных отопительных системах применяется два вида распределительных коллекторов – они отличаются как своим устройством, так и габаритами. Рассмотрим несколько подробней два этих узла:
- Коллектор отопления для котельной. Это довольно большой распределительный узел (как правило, изготавливается из трубы диаметром 100мм) – он состоит из двух распределительных гребенок, одна из которых отвечает за подачу теплоносителя в разные крылья отопительной системы, а вторая за сбор охлажденной жидкости из этих же крыльев. Падающая гребенка коллектора оборудуется кранами и циркуляционными насосами, а принимающая холодный теплоноситель гребенка – в основном только отсекающими кранами. Коллектор отопления для монтажа котельной в обязательном порядке оборудуется датчиками давления и температуры. Мало того, практически всегда неотъемлемой составляющей подобных узлов является так называемая гидрострелка, в задачи которой входит поддержание оптимальной разницы температур между подачей и обраткой. Эта разница обеспечивает оптимальный режим работы котла.
Коллекторы для котельной фото
- Локальная распределительная гребенка для системы отопления – ее основное отличие от центрального коллектора заключается не только в миниатюрных размерах, но и в немного ином принципе работы. В общем, в ней происходит то же самое, что и в большом коллекторе, только немного иначе – если в первом случае получается полная замена охлажденного теплоносителя новой нагретой жидкостью, то во втором случае жидкость просто разбавляется горячей и отправляется назад в систему. Такой немного видоизмененный принцип работы позволяет увеличить эффективность работы системы и снизить затраты энергоресурсов, потребляемых котлом. Роль гидрострелки в таких коллекторах, как правило, играет дополнительный циркуляционный насос – он гоняет локальный теплоноситель по кругу, который обслуживает и при необходимости (за счет разницы температуры воды) захватывает дополнительную порцию горячей жидкости и одновременно выбрасывает в магистральную систему охлажденную воду. Именно такой принцип работы позволяет брать дозированное количество теплоносителя на ту или иную ветку системы. Во всем остальном такие коллекторы полностью идентичны котельным гребенкам. Как правило, их используют для устройства водяных теплых полов или подключения большого количества радиаторов в одном помещении.
Распределительная гребенка системы отопления фото
В принципе, эти два узла можно назвать практически идентичными, если бы не одно «но» – только при их совместном использовании можно добиться высокой эффективности работы отопительной системы в целом.
Как сделать коллектор отопления своими руками: нюансы технологии
Подходя к вопросу самостоятельного изготовления распределительного коллектора для отопления, сразу хочу отметить, что и тот и другой узел можно свободно приобрести в любом специализированном магазине – причем сделать это можно как комплексно, так и по отдельности (в смысле, купить каждый элемент отдельно). В последнем случае коллектор обходится дешевле, но от вас потребуется правильно его собрать. Чтобы еще больше уменьшить стоимость этих узлов отопления, их можно изготовить самостоятельно, и делается это не так сложно, как может показаться на первый взгляд. Также сразу хочу отметить и тот факт, что оба эти узла изготавливаются из различных материалов – коллектор для котельной, в силу своей близости к нагревателю теплоносителя, должен выдерживать очень высокие температуры, в связи с чем для его изготовления используется исключительно металл. В отличие от него, локальную распределительную гребенку можно изготовить из трубы любого вида, в том числе и из полипропилена. Рассмотрим немного подробнее технологию их изготовления.
- Коллектор для котельной – без электросварки здесь не обойтись, даже несмотря на всю простоту его сборки. Изготавливается распределительный коллектор в три этапа – сначала делается гидрострелка (по сути, это кусок заглушенной с двух сторон трубы и оборудованный четырьмя патрубками, два из которых нужны для ее подсоединения к котлу, а два других для подключения к ней распределительных гребенок). Потом по очереди, одна за другой, изготавливаются падающая и обратная гребенки – по своей конструкции они полностью идентичны и могут отличаться разве что направлением выводов. Если все они будут смотреть вверх, то располагать их нужно в шахматном порядке, т.е. на одной из гребенок патрубки должны быть сдвинуты относительно патрубков второго коллектора. Так будет удобнее монтировать трубы. И на третьем этапе коллектор оборудуется всем необходимым – это краны, насосы, сброс воздуха, а также датчики температуры и давления.
- Локальный распределительный коллектор изготавливается практически точно так же, как и гребенка для котельной, за исключением того, что его можно просто спаять из полипропиленовой трубы или скрутить из металлопластика. Лучше, конечно, спаять – так будет надежнее. Здесь есть одно «но» – оно касается коллектора из полипропилена. За счет дороговизны резьбовых концевиков он обойдется практически столько же, сколько и магазинный. Так что здесь следует подумать, нужны ли вам лишние хлопоты или быть может проще купить готовый коллектор?
Как сделать коллектор отопления своими руками
В принципе, это все, что можно сказать по поводу самостоятельного изготовления распределительной гребенки. По большому счету, человеку, не понаслышке знакомому с выполнением сантехнических работ, изготовить подобный узел не составит никакого труда – особенно если перед глазами будет лежать хотя бы его рисунок.
И в заключение добавлю только одно – просто так, без соответствующих расчетов, изготовить распределительный коллектор отопления будет неправильно. Даже в магазинах они продаются в разных размерах, и здесь нужен четкий расчет. В принципе, небольшой запас мощности, конечно, не повредит, но если будет перебор или, чего хуже, недобор, то система отопления значительно потеряет в своей эффективности.
Автор статьи Александр Куликов
stroisovety.org
Распределительный коллектор отопления своими руками: инструкция
Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками. Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.
Распределительный коллектор отопления
Содержание статьи
Назначение отопительного коллектора
Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.
Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.
трубы, отходящие от бойлера
Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.
Как распределяется теплоноситель в частном доме?
Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.
В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?
Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.
Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:
распределение теплопотоков
- При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
- Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.
Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.
распределительный гидроколлектор на 4 контура
Рассмотрим, как своими руками создать системы распределения теплопотоков.
Гидравлическая стрелка и ее функция
Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.
гидрострелка
Компаланарный распределительный коллектор
Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.
При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.
А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.
Изготовление распределительного коллектора своими руками
Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.
Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.
В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.
Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.
Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.
Проектировка коллектора
На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.
На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.
коллектор подачи и коллектор обратки
На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.
подсоединение котла и бойлера косвенного нагрева
Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.
подключение контуров отопления и дополнительных нагревательных котлов
На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.
подключение дополнительного оборудования
Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.
чистовой чертеж
Изготавливаем коллектор распределения
Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.
готовим инструменты
Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.
Производим необходимую разметку
С использованием газового резака делаем отверстия под патрубки.
делаем отверстия под патрубки
Вставляем патрубки (отрезки труб с резьбой) в посадочные места.
Вставляем патрубки
Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.
Фиксируем патрубки сваркой
Также привариваем к корпусу кронштейны для крепления на стену.
привариваем к корпусу кронштейны
Зачищаем места сварки от окалины и ржавчины.
Зачищаем места сварки
Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.
обрабатываем обезжиривающим составом, покрываем краской и лаком
Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.
готовый самодельный распределительный коллектор
Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб
Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.
Обзор самодельного распределительного коллектора
kamin-expert.ru
