Русская печь: 7 достоинств моделей с лежанкой. Виды русской печи с подтопком и встроенным обогревом

Русская печь с подтопком - Всё об отоплении

Русская печь с подтопком: порядовка и отделка

Создание чертежей

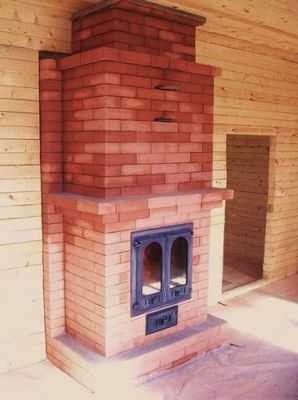

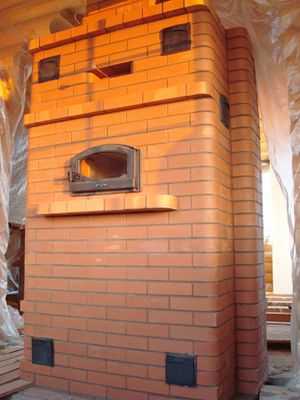

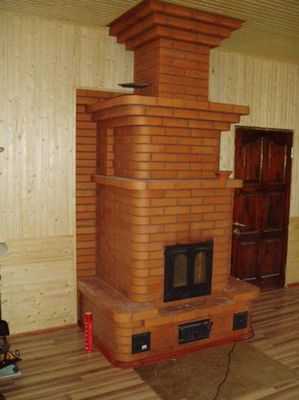

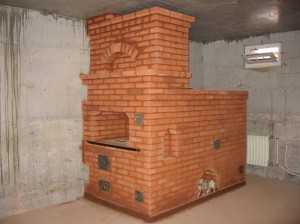

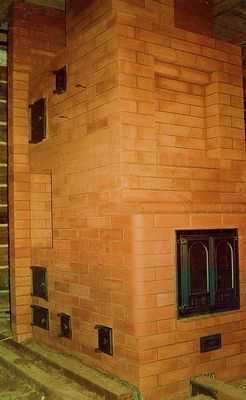

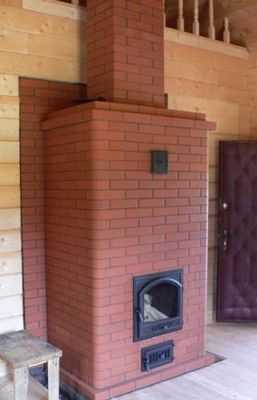

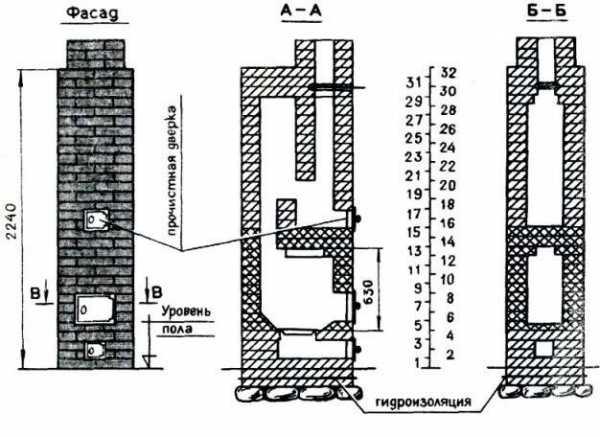

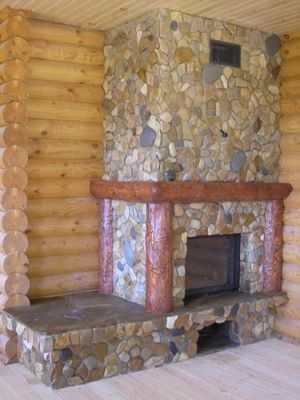

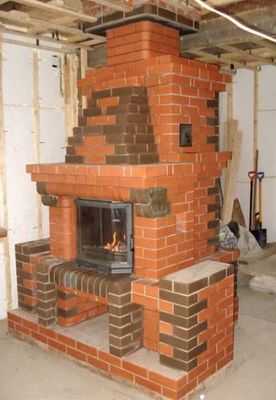

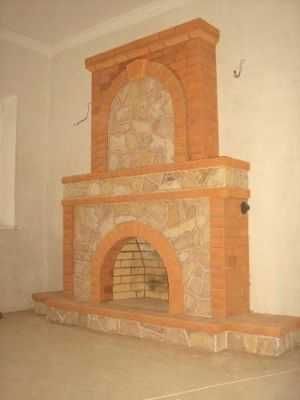

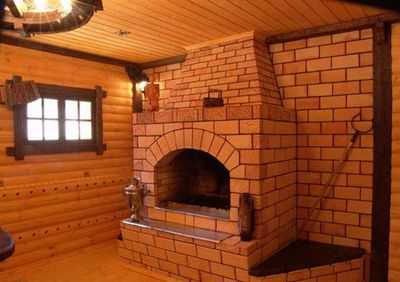

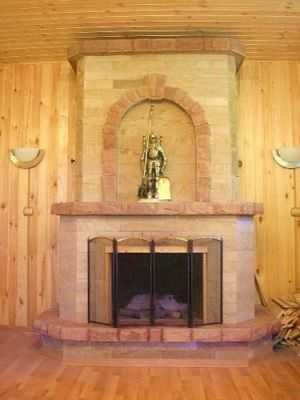

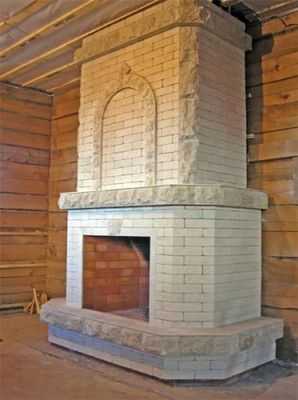

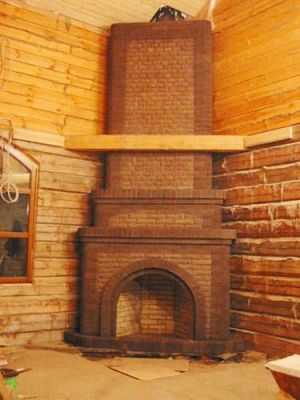

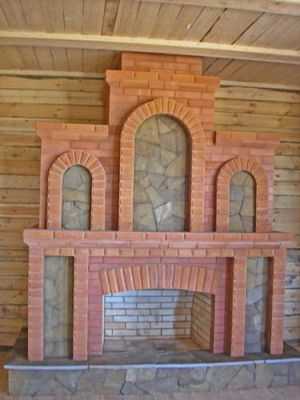

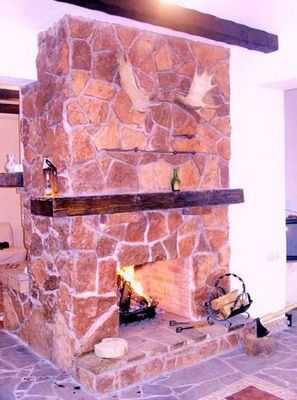

Русская печь с камином является достаточно большой редкостью. Схема, которая будет рассмотрена, сочетает в себе русскую печь с подтопком и камин. В случае, если будет выполнена кладка печи по чертежам, которые прилагаются, печь с легкостью сможет обогреть приблизительно 40-50 квадратных метров пространства для жилья.

Печь построена по системе “двухъярусный колпак” и греется равномерно со всех сторон.

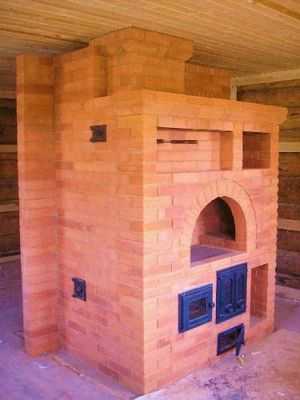

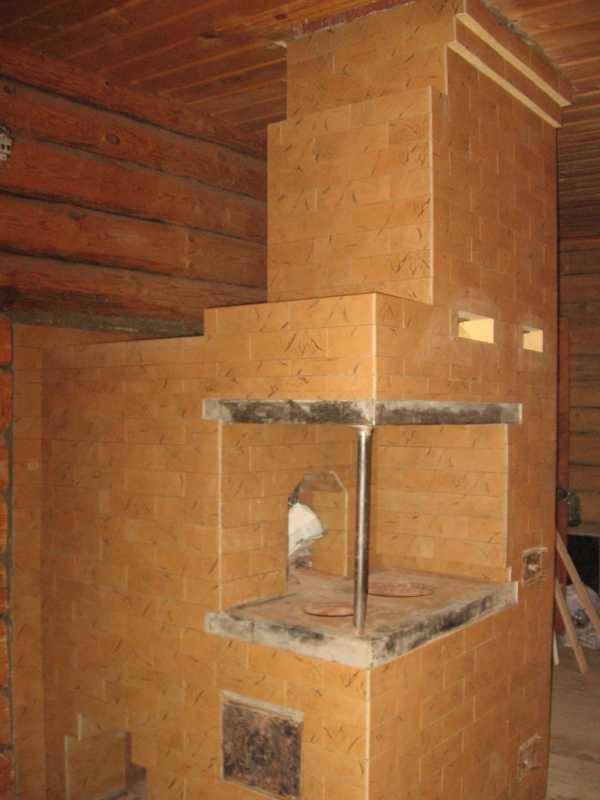

Современная русская теплушка (печь) с подтопком соответствует некоторым бытовым требованиям. На чугунной плите есть возможность готовить самую разнообразную пищу, а в горниле – блюда традиционной русской кухни. В печи достаточно удобно сушить различные плоды, грибы и ягоды.

В данной конструкции предусматривается весьма комфортная лежанка, на которой, в случае, если будут пристроены деревянные полати, может хватить места для двоих взрослых.

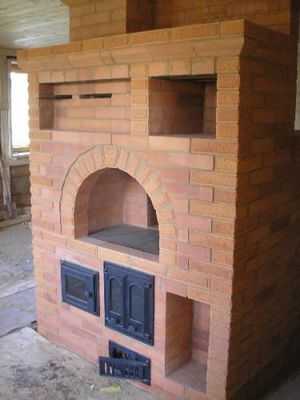

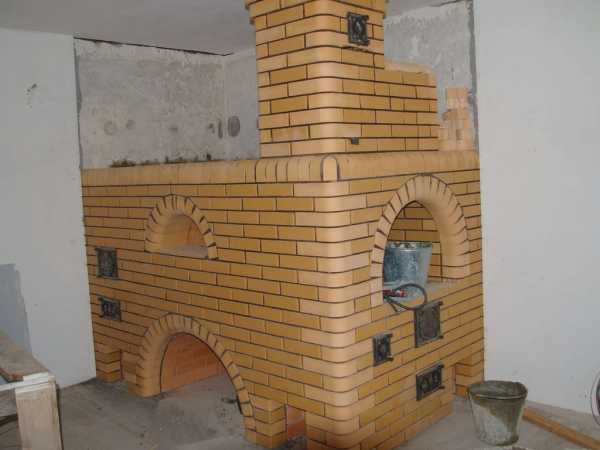

Вариант русской печки, в которой имеются арочные перекрытия проемов.

Чертеж содержит фасад русской печки (вариант, в котором имеются арочные перекрытия проемов).

Со стороны плиты в основании печи устраивается ниша-подпечье весьма больших размеров, которая прогревается сверху и с боков. Прежде всего она делается для того, чтобы печь имела большую теплоотдачу – в комнату из нее будет поступать дополнительное количество тепла. В зимний период времени в подобном подпечье наши предки грели молодняк домашних животных.

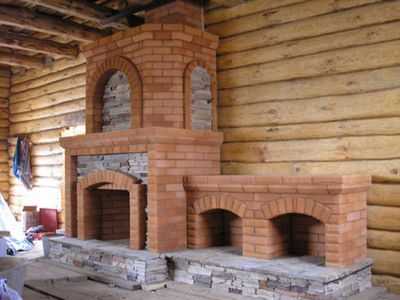

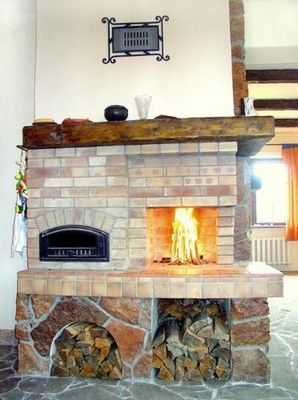

В дровницах, которые сооружаются по бокам камина, будут храниться щепки для того, чтобы можно было растопить печь. В разных местах массива предусматриваются семь печурок различных размеров, в которых есть возможность достаточно удобно хранить или сушить предметы небольших размеров. Помимо того, печурки украшают печь: вместе с каскадом полок и арок они будут придавать камину нарядный вид.

Если есть желание, некоторые из арок есть возможность заменить прямыми перемычками. Украсить печь может и кладка полок и арок из кирпича другого цвета, либо более интенсивной окраски.

Режимы работы печи

Внешне «Теплушка» почти не отличается от обыкновенной русской печи. за исключением того, что в одном из углов расположен топливник.

Русская теплушка может топиться в двух режимах. При традиционной (по-русски) топке нужно будет убрать заслонку и открыть задвижку. Для того, чтобы перейти во второй режим, при котором будет несколько интенсивней прогреваться горнило, нужно будет открыть задвижки, после чего топочную дверку варочной плиты. При этом одну из задвижек придется закрыть, а заслонкой закрывается горнило. В подобном случае топочная дверка будет выполнять роль поддувальной.

Из горнила дымовые газы через задвижки, которые открыты, будут направляться в дымовую трубу.

Варочная печь может топиться в трех режимах. Дрова нужно сжигать на колосниках топливника. При первом режиме горячие газы дыма через открытые задвижки и хайло будут напрямую поступать в дымовую трубу, при этом нагревая только лишь плиту и кирпичи топочной камеры.

Устье надо закрыть заслонкой, чтобы топочные газы пошли из горнила в нижнюю отопительную камеру печи.

Для того, чтобы теплушка могла переключиться на второй режим, при котором будут прогреваться лежанка и горнило, понадобится открыть одну из задвижек, а другую закрыть. Горнило при этом закрывается заслонкой. Горячие газы дыма изменят свое направление и через окно будут поступать в горнило. После того, как он прогреется, через открытые задвижки газы будут поступать в дымовую трубу.

Для того, чтобы переключиться на третий режим, достаточно просто закрыть задвижку. Горячие газы дыма перед окном изменят свое направление и опустятся в дымообороты нижнего прогрева печки. Пройдя по всему периметру нижнего массива печки и отдав в этом месте тепло, дымовые газы через окно будут поступать в дымовую трубу, после чего через открытую задвижку уйдут в атмосферу. В третьем режиме будут интенсивно прогреваться нижняя часть наружного периметра и ниша-подпечье.

Список материалов

Кирпичная кладка – классический вариант устройства печи, так как материал прогревается равномерно и медленно.

• одинарный красный кирпич М-200 – 1600 шт;
• шамотный кирпич Ш-8 – 250 шт;
• клиновидный шамотный кирпич Ш-44 – 100 шт;
• дымовая задвижка 26х26 сантиметров – 2 шт;
• дымовая задвижка 13х26 сантиметров – 3 шт;
• заслонка (размеры определяются по месту) – 1 шт;
• двухконфорочная варочная плита (размеры определяются по ходу дела) – 1 шт;
• колосниковая решетка 20х28 сантиметров – 5 шт;
• топочная дверка 21х25 сантиметров – 1 шт;
• поддувальная дверка 14х25 сантиметров – 1 шт;
• прочистная дверка 7х13 сантиметров – 2 шт;
• стальной уголок 60х60х5 миллиметров – 1,5 м;
• стальная полоска 50х5 миллиметров – 20 м;
• шамотная глина – 100 кг;
• песок, обыкновенная глина – количество определяется по необходимости в материале.

Пошаговая порядовка

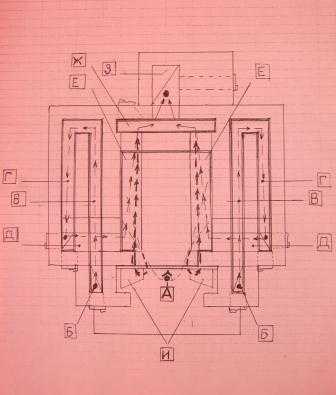

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом.

Размер печи, порядовка которой содержится в материале, будет составлять 2000х1200 мм. Теплоемкость – 3009 ккал в час. Труба здесь коренная, будет примыкать к левой стене.

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Во втором ряду кладку следует выполнять перевязкой швов полностью во всех направлениях.

Третий ряд укладывается так же, как и первый, кроме места формирования зольника плиты. В данном месте необходимо класть на 50 мм укороченные кирпичи, при этом должен образоваться промежуток в 190 мм, после чего продолжается кладка первого ряда. Глубина зольника равняется 380 мм (полтора кирпича), а высота при этом будет 65 мм.

Первые три ряда укороченной трубы будут представлять собой сплошную кладку .

В четвертом ряду кладка начинается с обреза (уступа), который выполняется так же, как и в обыкновенной конструкции русской печи.

С фасада стены печи нужно будет образовать упоры свода малого подпечка. Далее надо оставить проем, ширина которого 120 мм, в коренной трубе. Данный проем предназначается для выполнения чистки.

С правой же стороны трубы располагается большой подпечек. Для его свода пяту образуют на шестом ряду, а пяту для арки с толщиной 250 мм – на седьмом. Одна и та же опалубка используется для того, чтобы выполнить устройство свода и арки большого подпечка.

Усовершенствованный вариант

В первом ряду выкладывается основание трубы, после чего начинается формирование малой и большой подпечки.

Плиту следует размещать в шестке. Она будет состоять из малого подпечка, который перекрывается сводом. Он будет передавать распор на пяту. В коренной трубе, которая примыкает к печи, устанавливается задвижка, к которой будет подходить газоход. Продукты сгорания начнут путь по газоходу и будут огибать перевал, который ограничивает топливник с торца.

В связи с тем, что печь предназначается для любого вида твердого топлива, она будет содержать колосниковую решетку и зольник, который размещается под топочной дверцей.

Пятый ряд. Для того, чтобы перекрыть зольник. следует уложить полномерный кирпич над его проемом, который будет опираться на стенки. Следующий ряд должен быть размещен таким образом, чтобы в кладке шов пришелся на середину кирпича предыдущего ряда.

В шестом ряду монтируется колосниковая решетка. Для того, чтобы расширить решетку под воздействием температуры, между стенками и решеткой нужно оставить зазор, который будет равен приблизительно 5 миллиметрам.

В седьмом ряду начинается формирование проема для топочной дверки. Для этого две трехчетвертные части следует класть впереди ряда. Помимо того, каждый из кирпичей понадобится перерубить вдоль, отколов от них по 30 мм. Это обеспечит перевязку в восьмом ряду.

Ширина топливника в нижней плоскости составляет 250 мм. Он ограничивается перевалом с задней стороны, который размещается на своде.

Кирпичи, изображенные на рисунке, у которых стесаны тычки, будут служить основанием перевала, с помощью которого огненный факел из топливника не сможет попасть в дымовую трубу.

На кирпичи, которые лежат в основании перевала, укладывается еще три ряда по два кирпича.

На перевале, помимо кирпичей, которые обращены к задвижке, следует стесывать и кирпичи верхнего ряда, однако уже со стороны топливника. Перевал способен обеспечить достаточно хорошие аэродинамические характеристики плиты.

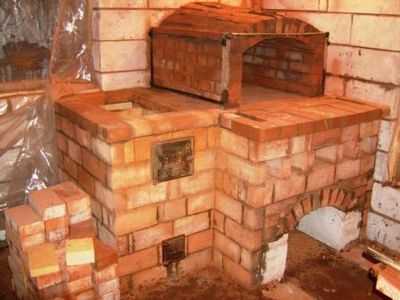

Каждый уровень печки выкладывается в соответствии со схемой. Нижний слой составляется влагоустойчивыми (перекалёнными) кирпичами.

Топливник плиты, который имеет высоту 280 миллиметров, будет состоять из четырех рядов кирпичей, которые укладываются плашмя. Для того, чтобы увеличить топочный объем, два средних ряда (восьмой и девятый) должны быть скошенными. На десятом ряду размещается варочный настил.

Газоход начинается с шестого ряда кладки. Тыльная сторона перевала будет сопряжена с газоходом. За лицевой стороной печки левая сторона газохода образует угол с коренной трубой. Сечение газохода полностью везде должно быть как минимум 200х200 мм. Следовательно, углы кирпичей, которые образуют плоскость газохода, понадобится стесывать.

Девятый ряд. Кирпичи перекрытия газохода, которые напущены вовнутрь кладки, тоже стесываются. Данный ряд завершается кирпичами, которые уложены над задвижкой.

В десятом ряду перекрывается дымоход. Происходит завершение кладки плиты. В данном ряду понадобится перекрыть топочную дверку плиты. На рамку двери укладывается полосовая сталь, которая имеет ширину 50 мм и длину 400 мм. Она будет служить опорой для кирпичной кладки. Придавать жесткость плите будет рама из угловой стали, которая обрамляет кладку десятого ряда.

Данная функциональная схема печи несколько отличается от схемы обыкновенной печи тем, что дымовые газы, которые поднимаются в щиток, будут направлены через задвижку в каналы, которые располагаются над горнилом. Прежде чем попасть в трубу, они будут обогревать их.

В тот момент, когда помещение отапливать плитой не нужно, дымовые газы из щитка направляются непосредственно в трубу: одна задвижка закрывается, а другая открывается.

В летний период времени обе задвижки могут быть закрытыми. В процессе приготовления плитой пищи горячие газы будут уходить из плиты, минуя при этом массив печи. При этом нужно обязательно открыть задвижку плиты.

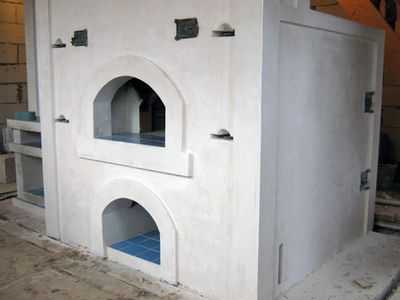

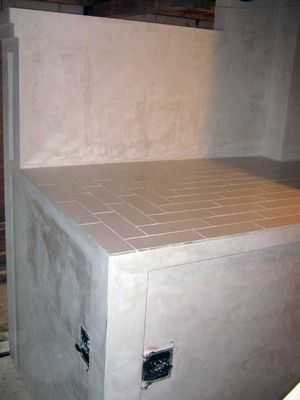

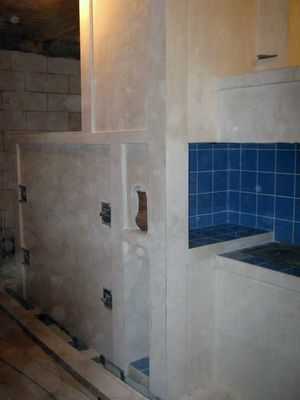

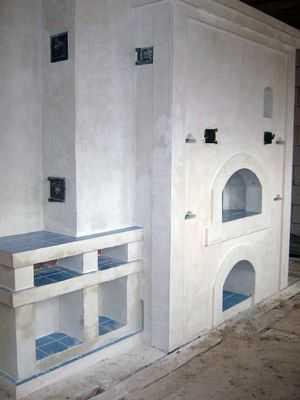

Процесс отделки мини печки

Неверно подобранные растворы могут сразу и не потрескаться, и даже не осыпаться на следующий день, но все равно служить будут недолго.

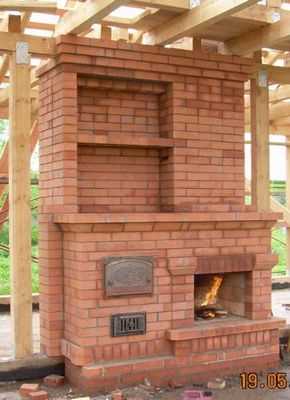

Строительство печки с подтопком и камином – достаточно долгий процесс. Часто люди с нетерпением ожидают его окончания. Наиболее трудоемкой и продолжительной частью работ является кирпичная кладка. Однако даже после того, как будет положен последний кирпич, будет рано считать дело законченным. Понадобится также выполнить отделку, в которой нуждается мини теплушка.

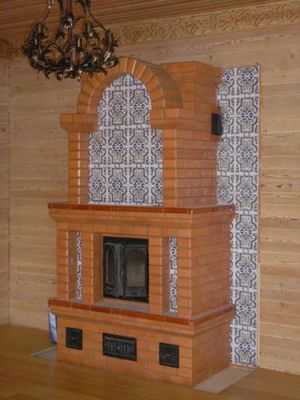

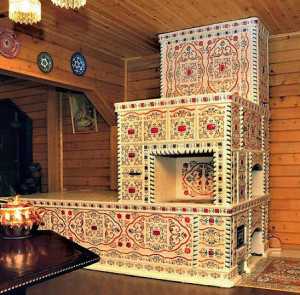

В случае, если мини печка весьма аккуратно сложена из красивого облицовочного кирпича, имеет гладкую лицевую грань и прямые углы, можно обойтись и без дополнительной отделки. Однако у достаточно большого количества людей есть свои предубеждения по поводу того, что кирпичной кладки вовсе не должно быть в доме. Следовательно, теплушка часто предоставляется оштукатуренной и побеленной.

Традиционным способом будет простое обмазывание глиняным раствором.

Делается это без применения каких-либо особых инструментов – набрасывается глина и смоченной ладонью заглаживается.

Поверхность после подобного процесса отделки может получиться не совершенно ровной, со следами ручной работы. Стоит понимать, что на сегодняшний день данный прием широко используется для того, чтобы создать что-либо уникальное в дизайне интерьеров.

Современная технология нанесения штукатурки подразумевает использование специальных инструментов. среди которых будут кельмы, которые понадобятся для нанесения раствора, полутерок для того, чтобы разравнивать нанесенный раствор, терка, которой раствор уплотняется и выравнивается круговыми движениями поверхность.

Теплушка может быть оштукатурена исключительно тогда, когда она просохнет на все 100%. Прежде чем перейти к данному процессу, следует ее протопить. Раствор будет состоять из глины и песка в соотношении две части песка на одну часть глины.

Как сделать русскую печь?

• Специфика кладки современной русской печи
• Установка обязательных приборов для печи

Русская печь с подтопкомПо времени создания самой старой считается черная русская печь. Также ее называли курной. На опечье, так величали своеобразное возвышение, водрузился свод, имеющий толстые стены. Под ним — горнило (пространство, разместившееся под сводом). Пищу ставили, затем подкидывали дрова через маленькое устье, перед которым находился шесток, напоминающий столик.

Все чаще и чаще в частных домах встречаются печи. Они используются для отопления, готовки и просто для красоты.

От данной печи валил дым сначала в избушку, а далее через окошко находил путь наружу. Чтобы навсегда убрать сей недостаток, придумали перетрубье (там собирался дым) и трубу для дыма. Но даже такая модернизированная печь не прогревала пол. В итоге была придумано устройство новой печи с подтопком. Она схожа с классической, но в шестке размещается плита и есть подтопок, а топка отдельная. От русской печи с подтопком дымоходы идут по нескольким стенам либо по одной. Обычно растапливали подтопок, но при сильных морозах использовали горнило, чтобы было теплее.

Специфика кладки современной русской печи

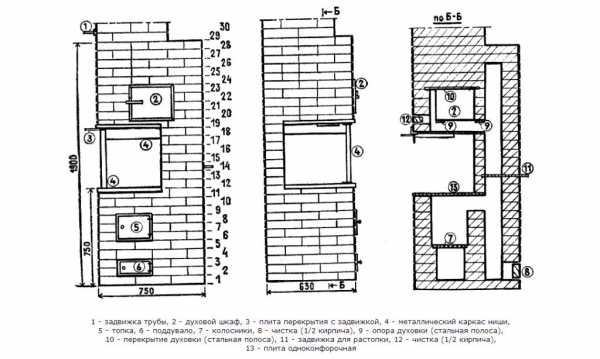

Схема устройства отопительной прямоугольной толстостенной печи ПТО-2300.

Если намечается устройство современной русской печи (с весом до 750 кг), то огневище определяют прямо на полу, если он довольно надежный. В противном случае пол укрепляют балками.

Когда же будущая русская печь с более тяжелым весом (свыше 750 кг), то ее размещают на надежном фундаменте.

Схема печи “Сахара”.

За кладку русской печи принимаются, если присутствует постоянная кровля либо над местом, где намечается устройство очага, есть временное покрытие. Дымоход либо топливник данных печей кладут, не забыв про заблаговременный подбор кирпича. Принимая в расчет перевязку всех швов, кирпич из печной кладки притесывают. Когда кирпичи будут одинакового размера и есть в наличии чертежи порядовок, то кирпич начинают укладывать сразу на раствор. Потом ряды, идущие от опоры печки до нижней части дымоходов, можно класть без предшествующей разверстки.

Кладка, проделанная мастерком, применяется в основании русской печки, а не для стенок ее дымохода.

Купленный кирпич из глины нужно смочить перед началом укладки. Если в процессе кладки применяется тугоплавкий кирпич, то его можно лишь сполоснуть.

Устройство кладки этих печей должно происходить с применением перевязки швов. Кроме того, обязательно следует помнить: перекрытие всех швов по вертикали нужно создавать не меньше полкирпича. Работая с дымоходом и с топливником, нельзя обмазывать их раствором из глины. Ровным покрытие дымохода будет только при аккуратном осуществлении самой кладки. Выложив около 5 линий, мокрой тряпкой затирают появившиеся поверхности.Печь русская: правила укладкиКогда устройство огневища предполагает, что русская печь будет размещаться на фундаменте, то стоит проконтролировать его качество и горизонтальную плоскость, где будет сосредоточена стартовая кирпичная линия. В этом помогут 2 инструмента: уровень и правило. Затем проверяют, насколько прямые углы прочного основания. Потом шнуром определяют, какова длина среди противоположных углов. Если кладку сделали верно, данные параметры будут равнозначны. Еще раз сверяют, насколько стороны строящейся печи параллельны имеющимся стенам в доме, проход печной дымовой трубы сквозь крышу и ту сторону строящейся печи, где предполагается дверка для топки. Сначала стоит уложить первый ряд из кирпича, потом идет защита от влаги — изоляционный слой. При укладке надо руководствоваться планом: придерживаться порядовок. Проявлять бдительность нужно и при монтаже печных приборов.

Отверстия в печных стенках, предназначенные для поддувальных, а также дверей для топки, перекрывают, производя потихоньку напуск кирпича. Высота необходимого перекрытия (в любом из выбранных мест) должна быть по своей величине не менее 2 рядов кирпича. Еще одно правило: перекрытием для более широких отверстий служат своды и арки. Последние кладут в полкирпича на опалубке, созданной из деревянных брусков, которая базируется на дуге, сделанной из клиновидных кирпичей. Во каждом ряду должно быть нечетное количество кирпичей. Верхний средний кирпич фиксирует свод. Как только данная кладка высохла, нужно убрать опалубку и кружала.

Кладку сводов готовят с перевязкой смежных линий в полкирпича, чтобы поперечные швы не оказались сквозными. Швы, расположенные с лицевой стороны, по толщине будут небольшими — всего 3 мм.

Арки и своды стараются расширить боковые стены, на которые они упираются. Чем меньше по величине стрела поднятия свода, тем распор больше. Чтобы уберечь свод от трещин, его стягивают (это происходит на уровне опор) либо в этом месте создают более толстые стены.

Вернуться к оглавлению

Установка обязательных приборов для печи

Приборы, которые обязана иметь любая русская печь, устанавливают и фиксируют по мере кладки. При нагревании металл нагревается больше, чем кирпичная кладка. Потому, производя печную топку, не стоит удивляться деформации металлических рамок дверок. Исход — рамка расширяется и попросту выпадает. Во избежание этого рамки дверок для топки закрепляют с промежутком (4-5 мм) между кладкой и рамкой, который нужно заполнить шнуром с асбестом. Для надежности рамки укрепляют с помощью лапок. Между кирпичами помещают лапки и фиксируют, используя кирпич и раствор. Рамку со шнуром стоит ввести как можно плотнее в проем. Промеж кладки и рамки не должно быть пустот.

Отверстие, нужное для топки, можно перекрывать разными методами. Если длина кирпича превосходит ширину отверстия, осуществляют кладку кирпичом в прочный замок. При обратной ситуации — перемычкой.

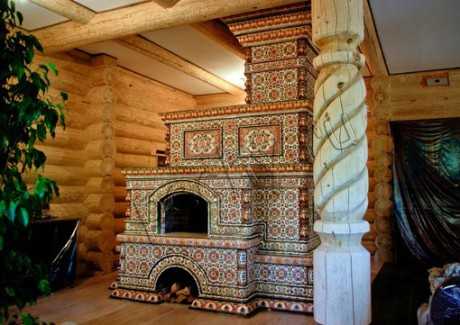

Закончив кладку из глиняного кирпича, стоит заняться облицовкой печи. Стенки необходимо затереть сухим кирпичом красного цвета. Это поможет избавиться от засохших глиняных остатков. Далее расшивают швы: берут ложку из дерева и придают им вид полувалика. Необлицованная плоскость русской печки имеет лучшую теплоотдачу, но вид у нее неряшливый и грубоватый. В швах постепенно накапливается пыль. Потому печь следует покрыть плиткой.

Печь с подтопком

Печь русская с подтопком, показанная на рис. 1, имеет небольшую варочную камеру 1 . поэтому ее верх не предназначен для того, чтобы на ней спать. В печи есть газоход 2 для самовара. Данная печь отличается от предыдущей тем, что благодаря наличию подтопка у нее лучшая теплоотдача. В этой печи в левой стенке в глухом месте есть шкаф 3 .

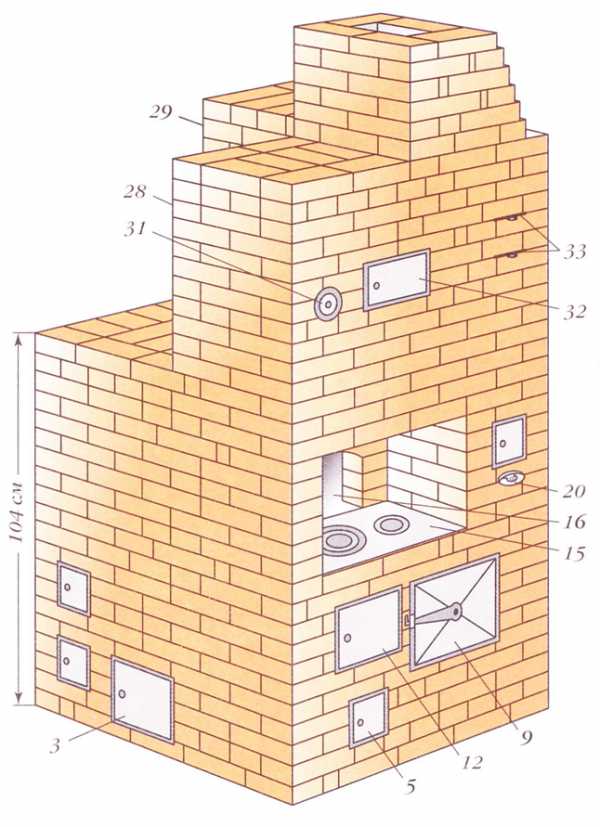

Рис. 1а. Печь с подтопком (вид спереди)

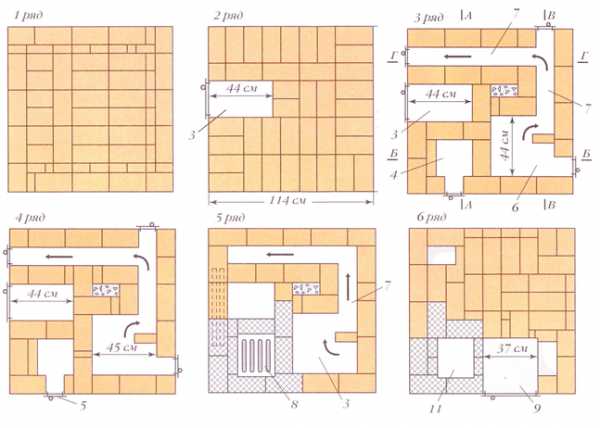

Рис. 1б. Печь с подтопком. Порядовки (ряды 1-6)

Печь кладут так. Со 2-го по 4-й ряды выкладывают из кирпича шкаф 3 . Дверку для шкаф можно не устанавливать, а вместо нее использовать заслонку. Шкаф 3 можно и не делать — это существенно не изменит принцип работы печи. Но лучше его сделать, так как он имеет одну важную особенность — его стенки вследствие контакта с топкой подтопка и горизонтальным газоходом (см. порядовку 3-го ряда) будут длительное время теплыми в процессе топки печи и после ее окончания. С 3-го по 4-й ряд выкладывают три окна чистки и устанавливают в них дверки. С 3-го по 5-й ряды выкладывают поддувало 4 и устанавливают поддувальную дверку 5 . а также выкладывают газоход 6 под духовым шкафом и газоход 7, идущий вдоль правой и задней стенок. В 5-м ряду по предварительно положенным железным пластинам перекрывают кирпичом дверку шкафа. Кроме этого, на 5-й ряд сверху шкафа 3 кладут асбестоцементную плиту 10 (вместо плиты можно положить несколько узких асбестоцементных пластин или металлическую плиту). Вровень с верхом 5-го ряда укладывают колосниковую решетку 8 . Перед началом кладки 6-го ряда на 5-й ряд устанавливают духовой шкаф 9 . В 6-м ряду перекрывают газоход 7 . При этом образуются два переходных окна. Кроме этого, вокруг колосниковой решетки выкладывают кладкой на плашку и на ребро нижнюю часть топки подтопка, в результате чего образуется углубление 11 для закладки топлива высотой в один ряд кирпичей. 6-м и 7-м рядами перекрывают шкаф 3 .

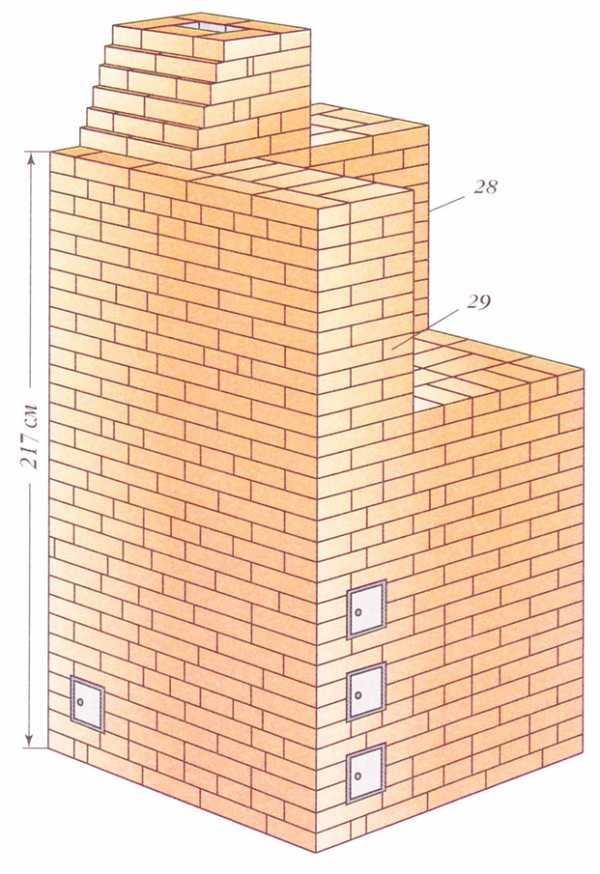

Рис. 1в. Печь с подтопком (вид сзади)

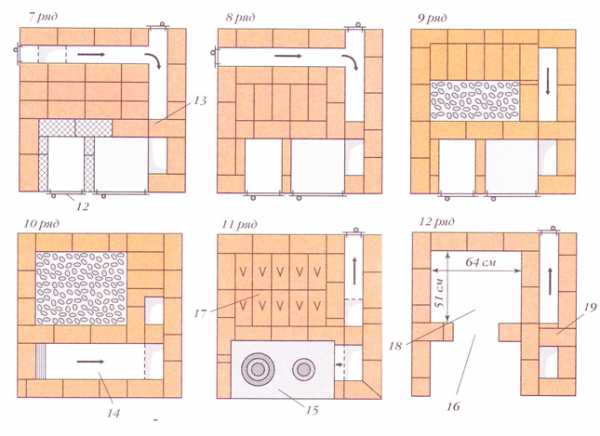

Рис. 1г. Печь с подтопком. Порядовки (ряды 7-12)

При этом в 6-м ряду пространство над асбестоцементной плитой заполняют набивкой. В 7-м ряду устанавливают топочную дверку 12 подтопка. В 7-м и 8-м рядах выкладывают горизонтальный переходной газоход с двумя окнами чистки с установкой в них дверок и начинают возводить перегородку 13 . 9-м рядом перекрывают вдоль задней стенки горизонтальный газоход и окна чистки с дверками. В 10-м ряду частично перекрывают газоход у правой стенки (см. разрез по В-В) и полностью перекрывают топочную дверку подтопка. В этом же ряду выполняют кладку над духовым шкафом, в результате чего над ним образуется первый газоход 14 . идущий из топки подтопка. В 11-м ряду вдоль правой стенки выкладывают горизонтальный газоход с окном чистки. Остальная кладка в этом ряду идет по 10-му ряду. Десять кирпичей, отмеченных галочкой на рисунках, которые являются подиной печи, укладывают не в процессе кладки 10-го ряда, а только после завершения кладки 11-го и 12-го рядов.

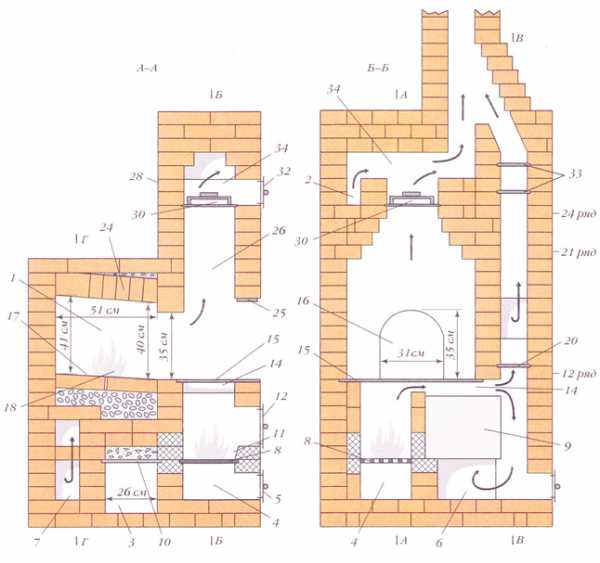

Рис. 1д. Печь с подтопком. Разрезы по А-А и Б-Б

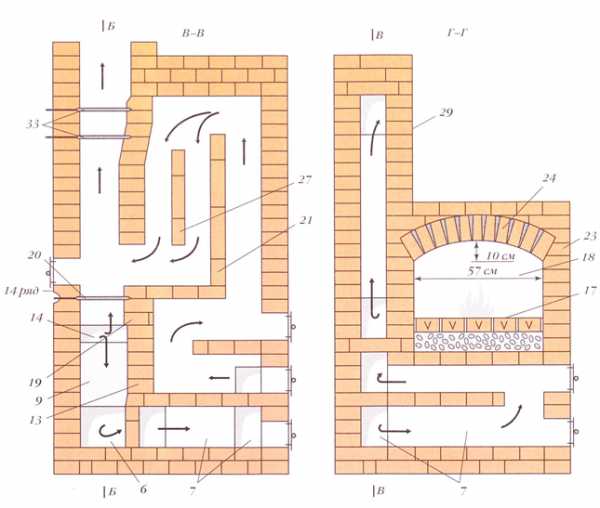

Рис. 1е. Печь с подтопком. Разрезы по В-В и Г-Г

Сверху на 11-й ряд заподлицо с передней стенкой устанавливают чугунную плиту 15 подтопка. С 12-го ряда начинают выкладывать окно устья 16 . После завершения кладки 12-го ряда делают засыпку, заполняя ею пространство, оставленное в 9-м и 10-м рядах (процесс выполнения засыпки подробно описан в предыдущем разделе). На засыпку плотно устанавливают кирпичи, отмеченные на рисунках галочкой, зазоры между ними засыпают песком, а уложенные кирпичи притирают сверху кирпичом, чтобы подина 17 была ровной, без выступов и впадин. Подина в данной печи — это, по существу, основание второй топки 18 . то есть топки собственно русской печи. Подину кладут вровень с верхом плиты подтопка. В 12-м ряду с помощью кирпича 19 регулируют размер газохода под размер задвижки 20 . 13-м рядом перекрывают окно чистки с дверкой. В 14-м ряду перекрывают середину газохода вдоль правой стенки печи (см. разрез по В-В). Сверху перекрытия устанавливают перегородку 21 на ребро. В 15-м и 1б-м рядах выкладывают очередное окно чистки и устанавливают в нем дверку (см. рис. 1а). С 15-го по 17-й ряды выкладывают переходной газоход. В устье устанавливают кружало, и из вытесанных половинок кирпича делают арку 22 . Арку можно класть так. После установки плиты берут нетолстый железный обруч от ненужной кадушки, отрезают от него полоску, равную по длине периметру устья, и сгибают ее по размеру устья. Затем оба конца полоски загибают. В результате получаются две Г-образные лапки 3-5 см. Наличие лапок позволяет втесать полукруглую полоску в стенки устья (ланки будут входить в стенки в основании устья). Таким образом, полоска будет являться кружалом, по которому делают кладку арки. В этом случае полоска останется навечно в кладке устья. Иногда это хорошо, так как полоска предохраняет от стирания и повреждения чугунами и противнями кирпичных стенок устья. Кладку стенок устья и арки желательно проверять по короткому правилу. После кладки устья устанавливают опалубку под возведение свода русской печи. По опалубке готовят пятовые кирпичи. После стесывания стенки 23 будут тонкими, но это не отразится на качестве кладки печи. Кладку свода 24 начинают после кладки 17-го ряда. В 18-м ряду делают перекрытие над шестком-порталом, предварительно положив на 17-й ряд железную пластину 25 под перекрытие. Образуется газосборник для русской печи 26 . В 18-м ряду устанавливают на ребро еще одну перегородку 27 . В результате этого вдоль правой стенки образуются четыре газохода подтопка. 19-м рядом частично, а 20-м рядом полностью перекрывают кладку свода русской печи. С 21-го ряда начинают напусками слева и справа уменьшать газосборник под вьюшку от русской печи. Результатом кладки является начало формирования общей тумбы, состоящей из газосборника 28 и отопительного щитка 29 от подтопка, находящегося под шестком, а в дальнейшем (с 25-го ряда) и газосборника для самовара. В 22-24-м рядах продолжают кладку с напусками (см. разрез по Б-Б). На 24-й ряд устанавливают на растворе квадратное основание под вьюшку 30 . В 25-м ряду устанавливают патрубок для самовара 31 и вьюшечную дверку 32 . Сверху 25-го ряда устанавливают первую задвижку 33 . В 25-м ряду прекращают кладку перегородки 27 и выкладывают газоход для самовара. В 2б-м ряду прекращают кладку в отопительном щитке еще одной перегородки. В результате этого над перегородками образуется переходной горизонтальный газоход с входом в спаренный газоход, состоящий из двух вертикальных каналов. В 27-м ряду соединяют газоход самоварницы с газоходом 34 русской печи. На 27-м ряду устанавливают вторую (предохранительную) задвижку 33 . На 28-м ряду в тумбе делают напуски под ее перекрытие и выкладывают перегородку 35 между газоходами от подтопка и собственно русской печи. 29-м рядом перекрывают тумбу, оставляя два выхода, соответственно, для двух газоходов. Перегородку между ними счесывают и делают постепенный напуск (см. разрез по Б-Б). 30-м и 31-м рядами закрепляют перекрытие тумбы печи. С 31-го ряда газоходы от двух печей и самовара объединяют в один общий газоход. С 31-го по 37-й ряды делают постепенное сужение общего газохода под размер газохода трубы. С 37-го ряда начинают кладку трубы.

Печь работает так. Открывают вьюшку, на подине поджигают топливо. Горящий из дров костер нагревает и варит пищу. Подина со сводом и стенки печи нагреваются. Газы из русской печи через окно устья выходят над шестком и тягой затягиваются в газосборник, откуда попадают в трубу. Для самовара открывают круглую крышку патрубка. На патрубок надевают железную трубу, идущую от самовара. Газы от горячего топлива в самоваре идут по трубе и через патрубок попадают в русскую печь и выше вьюшки идут прямо в трубу. Вода в самоваре нагревается до температуры кипения, но стенки печи не нагреваются.

В качестве отопительно-варочной, то есть при использовании подтопка, печь работает так. Обе задвижки 33 открывают, а задвижку 20 закрывают (зимой задвижка 20 всегда закрыта). Газы из топки поднимаются до плиты, затем переходят в узкий газоход между плитой и духовым шкафом и опускаются вниз. После этого они идут под шкаф и выходят в канал 7 (см. разрез по В-В). В процессе движения от топки газы нагревают плиту, духовой шкаф и в местах прохода и топки переднюю стенку. По каналу 7 газы проходят вдоль боковой и задней стенок, доходят до левой стенки и поднимаются вверх (см. разрезы по А-А и Г-Г), откуда идут до правой стенки, попутно нагревая в местах прохода заднюю стенку и немного шкаф 3 . Далее газы переходят к правой стенке, доходят до перегородки 13 . делают небольшой поворот и по вертикальному каналу поднимаются до верха печи. Оттуда они переходят в спаренный газоход, по которому опускаются вниз, попадают в вертикальный газоход и через две задвижки 33 выходят в трубу.

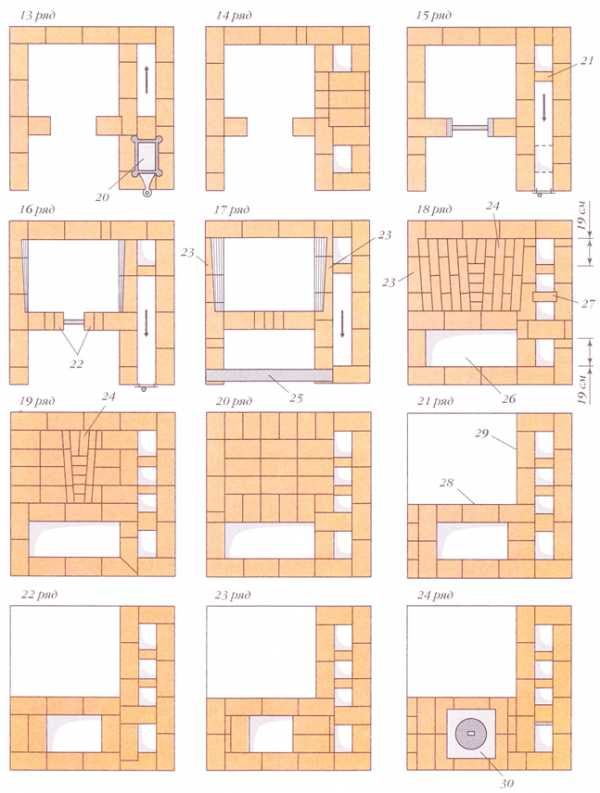

Рис. 1ж. Печь с подтопком. Порядовки (ряды 13-24)

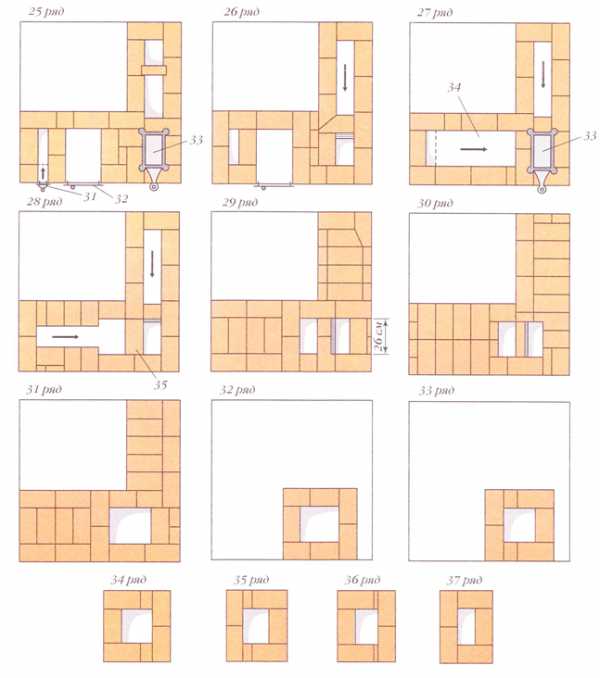

Рис. 1з. Печь с подтопком. Порядовки (ряды 25-37)

Летом отопительно-варочная печь работает так. Задвижки 33 и 20 открыты. Газы из топки идут прямо в трубу, нагревая плиту, но не нагревая духовой шкаф, то есть он не работает (см. разрез по Б-Б).

Для кладки русской печи с подтопком потребуются (шт.): кирпич красный -990, кирпич огнеупорный — 20, дверка топочная 21×25 см — 2, дверка поддувальная 14×14 см — 1, дверка чистки — 7, дверка вьюшечная 14×25 см — 1, колосниковая решетка 25×25,5 см — 1, плита чугунная 41×71 см — 1, шкаф духовой 37x37x28 см — 1, задвижка 12×21 см — 3, патрубок для самовара — 1, вьюшка с внутренним диаметром 22 см — 1, асбесто-цементная плита 30×35 см — 1. Кроме этого, понадобятся металлические пластины длиной 113 см для перекрытия шестка-портала и длиной 1м- для перекрытия шкафа.

Источники: http://1pokirpichy.ru/postrojki/russkaya-pech-s-podtopkom-poryadovka.html, http://1poteply.ru/pechi/kladka/russkaya-pech-s-podtopkom.html, http://tr5.ru/podtopok

teplosten24.ru

Что такое подтопок в русской печи. Особенности русской печи. Vip-Ochag.ru

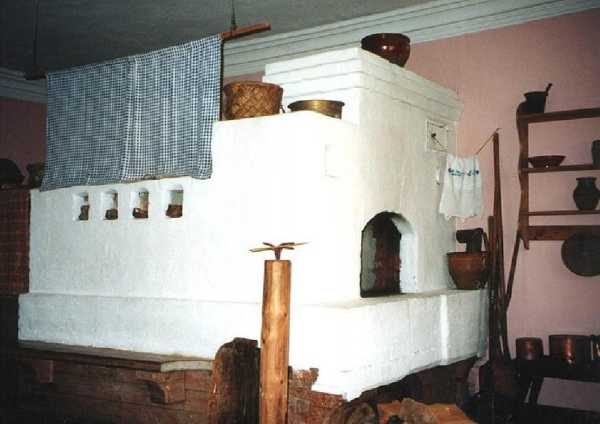

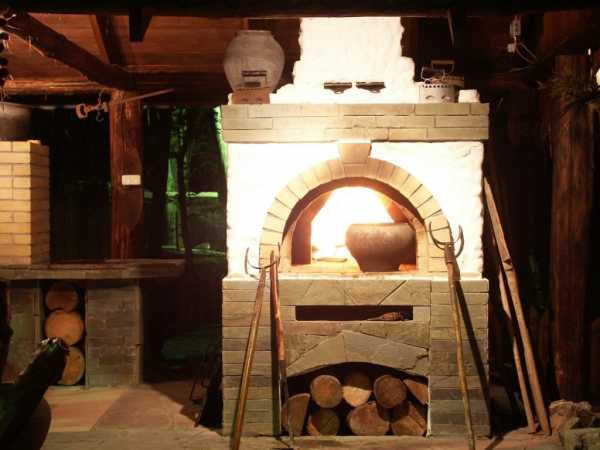

Русская печь

Русскую печь на Руси называли в старину КОРМИЛИЦЕЙ.

И не зря! Она и дом обогреет, и пищу сварит, и испечёт хлеб и пироги, и корм для скотинки поможет приготовить, и воду согреет для хозяйственных нужд, и при болезнях поможет лечиться сухим жаром, если прогреться на ней.

А в нашей округе даже мылись в русской печи!

Тем не менее, русская печь имеет ряд недостатков:

1. Коэффициент Полезного Действия (КПД) печи довольно мал. Достаточно сказать, что для нормального горения дров температура отходящих газов на выходе из печи должна быть не менее 150С°. Можно представить, сколько тепла вылетает в прямом смысле в трубу!

2. Воздух в доме на уровне пола имеет более низкую температуру. Это потому, что топочная камера печи расположена на высоте пояса человека (для удобства «общения» с чугунами и противнями), вследствие чего нижняя часть печи не прогревается.

3. Габариты печи. Печь занимает в доме большой объём и значительную площадь.

4. При топке русская печь медленно прогревается, так как имеет очень большую массу.

С двумя последними недостатками бороться трудно, да, наверное, и не стoит. Чем больше масса печи, тем медленнее она прогревается, но и тем дольше она сохраняет тепло, тем больше промежутки между топками. Таким образом, эти недостатки можно считать и достоинствами.

Прогрев нижнего пояса русской печи.

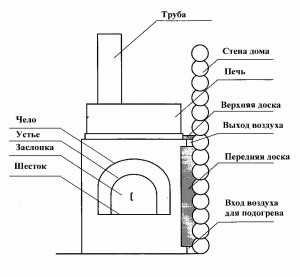

Для устранения второго (по счёту) недостатка применяется такой способ, как строительство одновременно с печью отопительного щитка, называемого также «подтопком». Отопительный щиток имеет низко расположенную топочную камеру, благодаря чему воздух в доме нагревается на меньшем расстоянии от пола. Отопительный щиток может располагаться вдоль печи, обеспечивая дополнительное отопление дома.

При расположении подтопка поперёк печи топочная камера накрывается чугунным листом с конфорками для приготовления пищи. Этот лист является одновременно шестком самой русской печи. Подобные конструкции описаны в специальной литературе.

Для устранения этого недостатка я у своей печи, не имеющей отопительного щитка, сделал так:

1). Поскольку печь, как обычно, стоит в углу дома, и пространство между печью и стенами дома не перекрыты половыми рейками, то было просто необходимо эти зазоры перекрыть. Жёсткое перекрытие неприменимо, так как печь и дом стоят на отдельных фундаментах и потому зимой и летом смещаются друг относительно друга на разную высоту. Полоса из двух слоёв брезента выполняет эту функцию прекрасно. Крепим, конечно, из подпола.

2). Передней доской перекрыты вертикальные щели между печью и стенами дома, но уже при помощи пары подходящих по размеру досок (или нержавеющего металла), не доходящих до пола на 10-15см, подогнанных к стене и прикреплённых только(!) к стене дома. Верхний горизонтальный зазор между печью и стеной также перекрыт верхней доской (см.рисунок).

Эти меры обеспечили забор воздуха у самого пола, протекание его вдоль стенок печи и выход сверху.

Как повысить КПД русской печи?

Есть нехитрые приёмы.

Дрова для топки укладываются как можно дальше от устья, вплотную к задней стенке. Смысл в том, что при этом удлиняется путь горячих газов, образующихся при горении дров. Они дольше находятся внутри печи, отдавая её своё тепло.

При топке наружное отверстие печи – «чело» (но не «устье») прикрывается поставленной вертикально заслонкой печи, чтобы инфракрасное излучение от горения дров, отражаясь от заслонки внутрь печи, прогревало бы саму печь. С уменьшением силы горения дров частично прикрывается устье печи. Тем самым уменьшается тяга – ограничивается поступление воздуха в печь (холодного воздуха!).

Не стоит дожидаться полного сгорания дров – отсутствия красных углей. Достаточно того, что когда в печи не останется головней, полностью закрыть заслонку, выждать 15-20 минут и уже тогда закрыть трубу.

Через 8-12 часов после топки (при топке 1 раз/сутки) уложить в печь следующую порцию дров. Если же у Вас в доме имеется ещё одна-две печи, то уложим двойную-тройную порцию дров. Объёма топочной камеры русской печи достаточно для этого. Пролежав в горячей печи около 10 часов до следующей топки, дрова просохнут так, что разжечь их будет очень легко.

Эксплуатация русской печи.

Главное – соблюдение противопожарной безопасности.

1). Первое – дымовая труба. Её исправность – залог защиты от пожара. Нужна простая профилактика:

а). Ежегодная очистка внутренности трубы от сажи. Она способна к самовозгоранию от жара отходящих газов;

б). Дважды в год – наружный осмотр на предмет наличия трещин. В этом поможет обмазка трубы тонким слоем глиняно-песчаного раствора и побелка. Чёрные следы от дыма на побелке сразу Вам укажут, где пробивается дым сквозь вновь образовавшуюся трещину.

2). По приезде зимой в дом, как на дачу, после длительных перерывов, не спешите как можно быстрее согреть дом. Топку следует проводить небольшим количеством дров в несколько этапов с перерывами в 2-3 часа. Суть в том, что печь имеет большую массу и потому передача тепла от внутренних слов кладки к наружным происходит медленно. Длительная, с «подкидыванием» дров, топка может привести к растрескиванию стенок печи. Поскольку русская печь устанавливается, как правило, в углу дома, то трещину на скрытых стенках Вы не увидите, пока печь не разберёте(!). А трещина чревата пожаром!

3). Если Ваша печь имеет подтопок, обязательно, хотя бы периодически, протопите и его. По той же причине: чтобы Ваша печь не растрескалась, но уже по месту стыковки печи и подтопка. Особенно этим страдают хозяйки, которые летом часто пекут пироги в русской печке, не заботясь о подтопке.

4). Прикрывая «чело» печи заслонкой, Вы предохраните себя от разлетающихся иногда при горении дров углей.

Ремонту в основном подвержены: «под» печи, её свод и труба.

Выполнить ремонт можно самостоятельно, воспользовавшись специальной литературой, или поручить его профессионалам. При ремонте своей печи я не стал разбирать кирпичный «под». Просто уложил на него рядом два стальных листа толщиной 8мм, прихватив их уже на месте сваркой. Два листа потому, что каждый из них свободно проходил сквозь устье печи. Из такого же листа изготовил и покрытие шестка. И теперь по такому покрытию легко скользят чугуны и противни.

Новые темы в разделе На даче

Русские печи

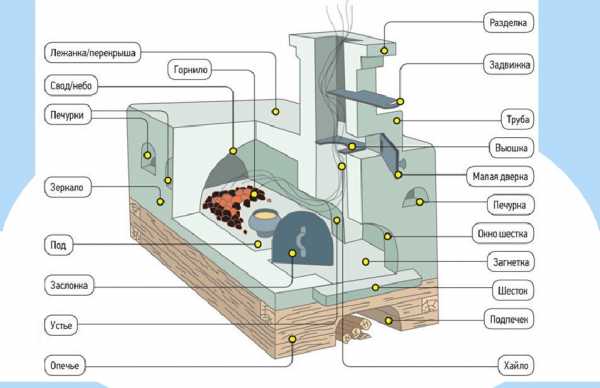

Устройство русской печки.

Русская печь (духовая) считалась главным тепловым источником России крестьянские времена – это 12-13века, и продолжала им быть вплоть до 20го века. Самым древним видом такой печи можно назвать курную, или так называемую черную. По своему устройству, она совсем не была сложной, не такая как печи. Она состояла из свода, с толстыми стенами. Свод ставился на специальную возвышенность, или опечье, оставляя между ними промежуток, который назывался горнило, или же духовая камера. Один из сводовых торцов имел низкое отверстие, называемое по-другому устье. Устье служило для закладки в печь дров, а также для приготовления еды. Устье спереди имело площадку, или шесток, используемую как небольшой стол. Дым шел в само жилище в потолок, затем через окно с заслонкой выводился из дома.

Изменения в конструкции

Новым уровнем развития русской печки стало появление сборника дыма (перетрубья), который размещался над дымной трубой и устьем. С того момента дым больше не шел в жилище, он выходил теперь из трубы. Курные печки нередко вызывали пожар, вследствие этого, Петром 1 был издан указ с запретом на строительство таких печей. Что касается Севера России, то там черные(курные) печки и такие же избы продолжали строиться до 19века, точнее его конца. Это могло быть по нескольким причинам: патриархальное общество консервативно; удобно обкуривать рыболовные сети, для их более долгой службы.

Русская печка была довольно простым сооружением, но, вместе с тем, имела множество функций, а духовая камера могла поддерживать в доме тепло на долгое время. В ней можно было готовить множество разных блюд, в большом количестве и, не прилагая сильно много усилий. Есть блюда, на приготовление которых, способная только такая печь, например, молоко топленое. Такая печка годилась хорошо для копчения мяса и рыбы, засушки ягод и грибов, распарки кормов животным, подготовки дерева для гнутья. В озяйстве того времени была незаменима, как комбайн на современных кухнях сегодня. Если вы хотите более широко познакомиться с русскими печками, изучить обряды, связанные с ней, и возможности, прочтите «Русская Печь» Г.Федотов.

Русская печка имеет множество плюсов, однако недостатки тоже присутствуют. Прогрев в такой печке начинается только на уровне где шесток, оставляя опечье в холодном состоянии. Поэтому, в зимнее время, возникала необходимость дома носить валенки, а на время сна располагаться в полатях. Чтобы убрать такой недостаток, в печке стали делать подтопок. Внешние отличия таких печей от ранних незаметны, а внутри – наличие плиты в печном шестке и отдельный подтопок. Дымоход шел из подтопка в печную стенку. С обогревом справлялся и подтопок. Но, при сильных морозах, дополнительно использовали горнило. В целом, положение с теплом стало лучше, но для полного прогрева печки, нужен был огонь и в подтопке, и в горниле, что не всегда было удобно.

Попытки улучшения печки

Сделать лучше русскую печку пытались многие. Устраивались даже конкурсы. Однако, революцией среди печек считают работу Подгородникова – его Теплушку, созданную в 1930х гг, ее отличал прогрев низа. У этой печки прогрев был равномерен. Она была похожа на колпак, сверху ее ограничивал свод, а снизу – печное дно. Колпак разделялся на горнило и греющую нижнюю камеру, соединенные в боках. Дымная труба начиналась из греющей камеры с задвижкой. Сверху задвижек обе трубы соединяются в общую. Топливник находится в печном углу. У такой печки хороший уровень КПД. При сжигании дров, устье прикрывает заслонка. Подъем газов идет под сводом, а попадание их в камеру нижнюю сквозь отверстия в боках. Отсос холодных делает дымовая труба. Такие печки подходят хорошо для села. Для города – только камины из камня

Печки из Каргополя

2004год, август месяц, Архангельская обл. Каргопольский край – знакомство с целыми памятниками деревянного зодчества, а также, северными строениями. Как результат – увидены множество печек, не только в целых, но и в давно нежилых домах. По сравнению с печками в Средней Полосе, можно сказать, что эти более красивы на вид. Такие печки отличаются внушающим опечьем из бревен, диаметром около 35 см, красиво обрезанных. Выделяются также карнизы печек, везде хорошо заметна работа мастеров. Среди технических характеристик выделяются печные чела, с внутренним наклоном, для плотного прилегания заслона; трехсторонне открытый шесток, расположение дымной трубы – задний печной угол. Соединение трубы и перетрубья идет за счет канала, над лежанкой. Печи были с подтопками разных видов. Встречаются даже 2подтопника.

Добавить комментарий

Источники: http://dacha-les-ohota.narod.ru/na_dache/russkaya_pech/, http://stek-group.com/news/16509-russkie-pechi

Комментариев пока нет!

vip-ochag.ru

печка с лежанкой, устройство с плитой и подтопком, фото, схема и размеры, современная для дома

Русская печь является уникальным сооружением наших предковСуществует множество вариантов создания отопительной системы, которые широко применяются для обустройства загородного дома. Однако, одним из самых лучших вариантов считается традиционная русская печка, которая представляет собой многофункциональное устройство, так как с ее помощью можно обогревать дом, использовать для приготовления пищи, а также в качестве лежанки для отдыха и сна.

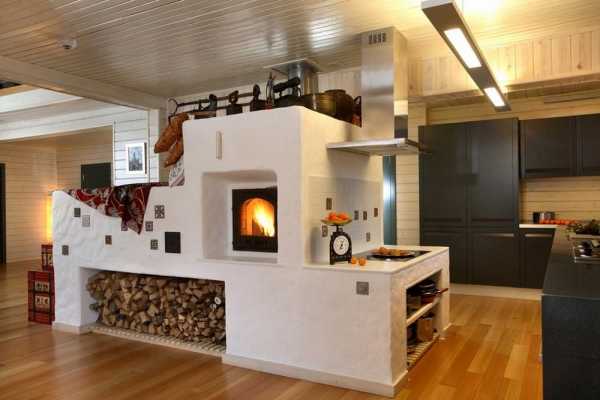

Удобная русская печь с лежанкой

Конструкция печи имеет три основных составляющих, а именно: фундамент, корпус, дымовая труба. Ранее традиционная русская печь строилась из бутового камня и кирпича. Для обустройства фундамента наиболее приемлемым вариантом будет применение бутового камня и бетонного раствора. Глубина залегания фундамента зависит от множества различных факторов, в частности, глубины залегания грунтовых вод, особенности конструкции здания и многого другого. В случае нерегулярного отопления помещения, глубина залегания фундамента должна быть ниже глубины промерзания грунта. Фундамент можно сооружать с помощью опалубки или безопалубочным способом при плотных грунтах.

Классическая русская печь устанавливалась недалеко от двери. От одной стены отступали примерно 20 см, а от двери метр.

В оставшемся пространстве хранилась кухонная утварь и продукты. На подготовленный фундамент укладывается 2 слоя гидроизоляционного материала, затем основание печи и дымовую трубу, которые выполняются из полнотелого кирпича.

Современная русская печь может иметь различные размеры и располагаться в совершенно любом месте дома

Деревенская русская печь с лежанкой пользуется большой востребованностью с давних времен, так как она выполнена из кирпича, который обладает уникальными свойствами постепенно накапливать, а затем на протяжении длительного времени отдавать тепло. Сложить современную печь в загородном доме своими руками достаточно просто, самое главное, правильно подготовить проект, а также соблюдать последовательность проведения строительства. Лежанка в современных русских печах располагается не очень высоко, чтобы можно было удобно сидеть или лежать на ней людям любого возраста.

Основными преимуществами такого устройства считаются:

• КПД составляет 80%;
• Может использоваться только для обогрева или как многофункциональное устройство;
• Есть возможность обустроить дополнительное спальное место;
• Безопасна в эксплуатации;
• Имеет неограниченный срок службы;
• Занимает немного места;
• Добавляет помещению определенный стиль.

Прежде чем начать строительство печи с лежаком нужно определиться с особенностями конструкции, подготовить материал, а также обозначить место ее расположения. Обязательно нужно подготовить порядковое руководство по кладке. Порядовка подразумевает под собой указание количества кирпичей на 1 ряд, что значительно упрощает процесс проведения строительства. Важно! Современные печи зачастую строят со специальным смотровым окошком, в результате чего создается эффект печи с камином. Такие устройства очень эффектно смотрятся в любом интерьере.

Устройство русской печи

Русская печь в доме представляет собой массивное сооружение, использующееся для приготовления пищи и качественного отопления большого помещения.

К основным плюсам такого устройства можно отнести такие как:

• Долговечность;
• Пожарная безопасность;
• Теплоемкость;
• Приготовление пищи без контакта с водой;
• Доступная стоимость постройки.

Издавна существовало несколько различных модификаций русской печи, именно поэтому, благодаря тому, что существуют различные виды и варианты такого устройства, можно построить тот, который больше всего подойдет по запросам.

Благодаря наличию специальных задвижек в печи можно регулировать поступление холодного воздуха в дом, а также предотвратить быстрый выход тепла

Сейчас можно классифицировать печи по 3 основным параметрам, а именно, таким как:

• Размер;
• Функциональность;
• Форма свода.

Устройство русской печи состоит из нескольких элементов, каждый из которых имеет свое функциональное значение. Основным элементом является горнило, представляющее собой топку. Оно состоит из свода, расположенного вверху и пода – низ. На под укладывают дрова и ставят посуду для приготовления пищи. Проем в горниле и передней стене образуют между собой пространство, в которое ставится горячая еда, где она не остывает на протяжении длительного времени. В это же пространство выходит дым.

В нижней части печи хранятся дрова для следующей топки.

Принцип работы русской печи на дровах очень простой. Дрова укладываются плотными горизонтальными рядами, затем поступает кислород для горения. Дрова разгораются и нагревают печь до очень высоких температур. Продукты горения изначально скапливаются под сводом, а затем постепенно выходят в дымоход.

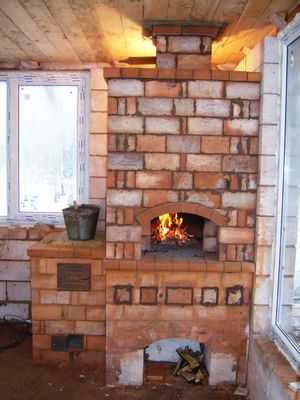

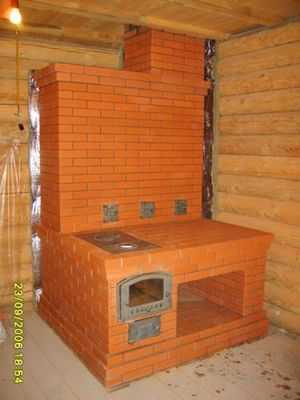

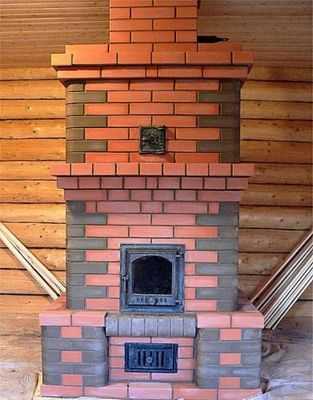

Вид русской печи с подтопком

Со времен создания самой древней считалась черная печь. Постепенно она была модернизирована и начали строить новые устройства с подтопком. Подтопок разжигали при самых сильных морозах.

Подтопок представляет собой еще одну дополнительную маленькую печку, тепло от которой расходится по полу

Чтобы усовершенствовать внешний вид традиционной русской печи, дизайнеры рекомендуют использовать различные материалы, в частности, такие как:

• Плитка;
• Изразцы;
• Природный или искусственный камень.

Плитка может быть разного цвета, формы и размера, поэтому, с ее помощью можно очень быстро преобразить внешний вид плиты и сделать его более оригинальным. Изразцы считаются достаточно дорогостоящим материалом, который крепится между собой проволокой, а свой внешний вид и прочность они сохраняют на длительное время. Однако, существуют и более экономичные варианты, в частности, такие как побелка известью с добавлением красителей или отштукатуривание.

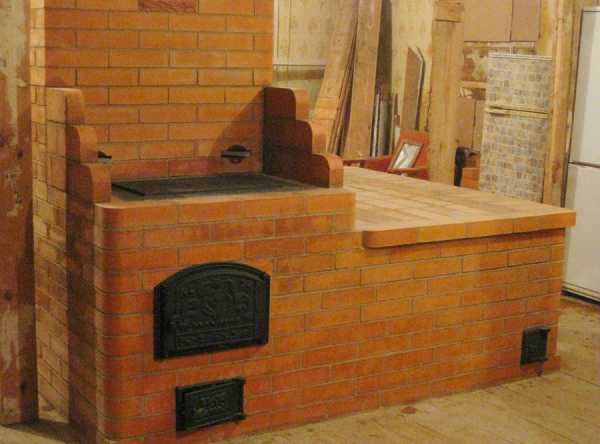

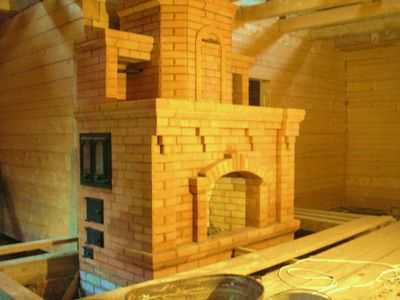

Схема русской печи с лежанкой и плитой

Большой востребованностью пользуется печь с плитой и лежанкой. Благодаря такой конструкции ее можно использовать не только для обогрева дома, но и приготовления пищи. Существует даже загадка: «Из русской печи екшу тащи. Чугунок очень рад, что его схватил…».

Чтобы собрать настоящую русскую печь, должна быть схема проведения строительства, а также нужно подготовить соответствующие чертежи

При изготовлении чертежей нужно брать во внимание такие особенности устройства как:

• Массивность устройства;
• Наличие полатей;
• Совмещение обогревающей основы и варочной поверхности;
• Обустройство дымохода.

Для отопления в такой конструкции используются дрова, однако, в современных модификациях есть возможность использовать коксовый уголь в топке. Он дает намного больше тепла, чем обыкновенные дрова, однако, существует проблема образования пыли. Существует множество различных модификаций современной русской печи, однако, стоит помнить, чем сложнее устройство конструкции, тем более сложным будет ее возведение и кладка кирпичей.

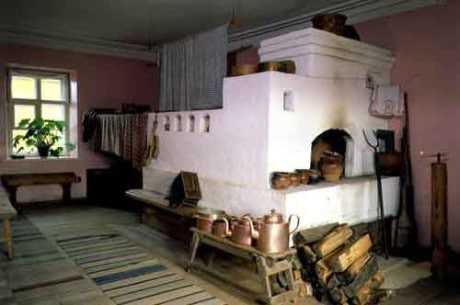

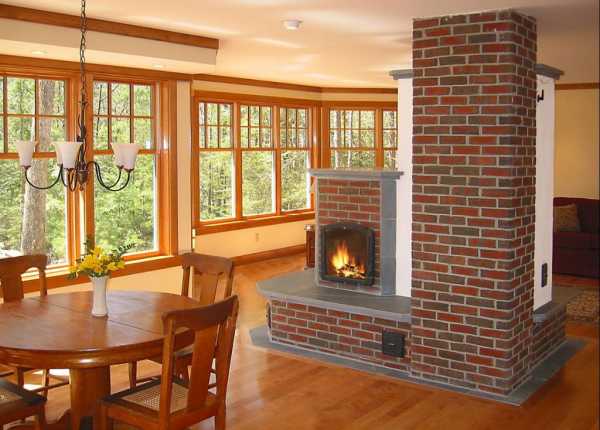

Интерьер и русские печи для дома

На протяжении длительного времени русские печи остаются неизменным атрибутом любого загородного дома, так как они служат не только для обогрева, но еще и выполняют декоративную функцию.

Русские печи отлично впишутся в:

• Этнический стиль;
• Стиль кантри;
• Русский стиль.

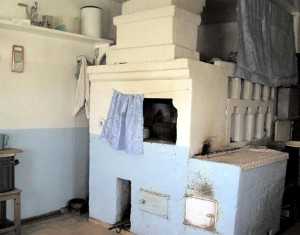

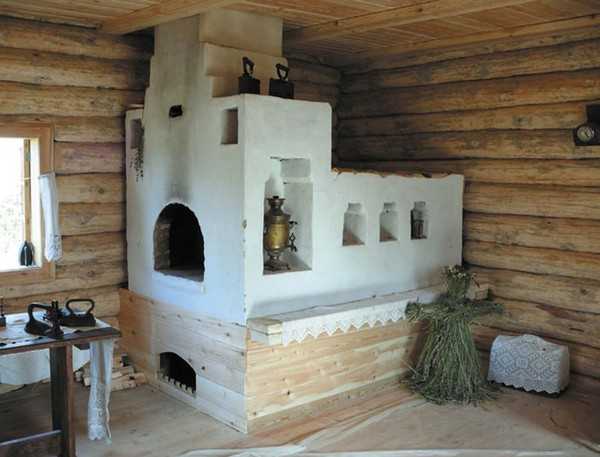

Русская печь останется душой любого русского загородного дома

Зачастую печи оборудуют в загородных домах или на дачах и для каждого стиля интерьера подбирается своя собственная конструкция. Она характеризуется большой функциональностью, массивностью и значительными габаритами. Такая конструкция состоит из открытой топки, которую иногда закрывают заслонкой, также нескольких дымовых каналов, проходящих вдоль стен и хорошо нагревающих их поверхность.

В некоторых случаях русская печь дополнительно оснащается горизонтальной варочной поверхностью и еще одной нижней топкой.

Растапливание печи и поддерживание огня требует определенных навыков. В зимнее время нужно топить печь регулярно, не допуская перерывов и остывания печи. При периодической растопке будет собираться конденсат, кирпич его впитывает, а при последующем остывании начинает лопаться.

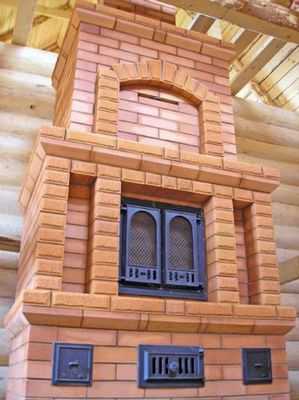

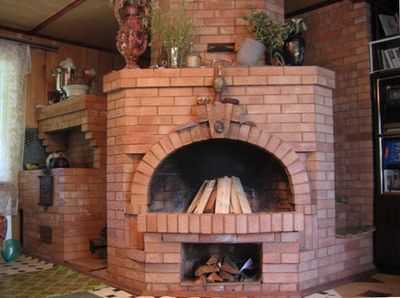

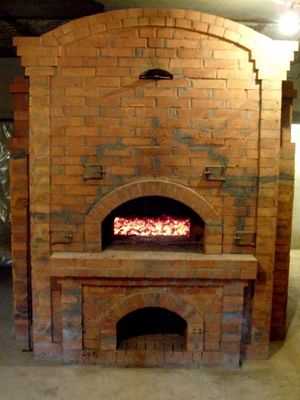

Современная русская печь

Современная русская печь постепенно возвращается в интерьер дома. Расположить такую конструкцию можно в гостиной или кухне.

При обустройстве русской печи нужно учитывать такие особенности так:

• Стиль интерьера;
• Размер конструкции;
• Уровень освещения;
• Обеспечение пожарной безопасности.

Современная русская печь может быть выполнена в разных вариантах в зависимости от потребностей хозяев дома

В гостиной печи выделяется особое место, так как она выступает в качестве основного источника тепла. Всю остальную мебель и другие предметы интерьера нужно располагать около самой конструкции и лучше всего делать это на достаточно большом расстоянии. Лучше всего расположить мебель в форме буквы П, чтобы тепло равномерно распространялось по всей комнате. Интерьер лучше всего выполнить в деревенском стиле, в котором в основном преобладает мебель и другие предметы, сделанные из дерева.

Освещение должно быть мягким и ненавязчивым, лучше всего использовать осветительные приборы в одном стиле с общим интерьером. На печи можно обустроить лежанку, украсив ее пледами, подушками и одеялом, выполненными в стиле пэчворк.

Русскую печь можно построить и в кухне, отделив тем самым рабочую часть от обеденной зоны. В таком случае, обеденную зону нужно расположить подальше от огня, чтобы можно было создать комфортные условия для семейного ужина или приема гостей. Нужно помнить и о бытовой технике, которую размещают также подальше от печи. В результате кухня получается не только очень красивой, но еще и очень функциональной. Оптимальное расстояние от топки до окружающих предметов должно составлять не менее 1 метра. Пространство перед топкой покрывается керамической плиткой или натуральным камнем.

Размеры русской печи

Традиционные русские печи подразделяются и по своим размерам.

Неважно какой будет размер у печи, главное, чтобы она выполняла свои функции

В частности они могут быть:

• Большие;
• Среднего размера;
• Маленькие.

Большая печь представляет собой конструкцию размерами 1500х2300 мм. Благодаря такой конструкции есть возможность обогреть сразу несколько смежных помещений. Среднего размера конструкция имеет габариты 1500х1750 мм и такой очаг способен обеспечить теплом комнату, размером 30 квадратных метров.

Классическая русская печь (видео)

Маленькая печь имеет небольшие размеры, подходит для отопления комнат небольшого размера, может выступать в качестве дополнительного источника отопления, а также как элемент декора.

Русская печь привлекает очень многих своим многообразием форм и функциональностью. Однако, кладка такой конструкции является трудоемким процессом, справиться с которым может только опытный специалист.

Добавить комментарий

teploclass.ru

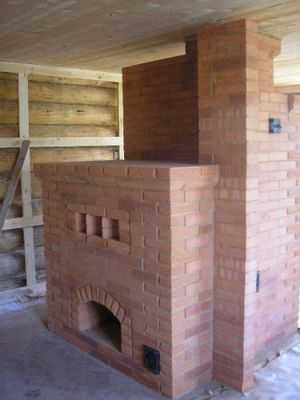

Русская печь с подтопком схема. Печь с подтопком

Особенности национальной кухни и типа отопления напрямую связаны с видом очага, который каждый народ использует для своих нужд. Конструкция русской печи существенно изменилась за прошедшие века. Сначала она была глинобитной, ставилась на четыре вертикальных столба, опалубка набивалась глиной, и поэтому печь напоминала холм в углу землянки, а топилась по-черному.

Позже русская печь «обзавелась» дымоходом и постепенно видоизменялась, становилась сложнее, удобнее, эффективнее. К 18 веку она стала напоминать современную: функции приготовления пищи и отопления были разделены, обустроены воздушные каналы в перекрытии, защищавшие от перегрева летом, а зимой выполнявшие теплосберегающую функцию. Появились дополнительные элементы конструкции – подпечье для хранения кухонной утвари, шесток с загнеткой, лежанка.

Традиционные и современные русские печи

Одна из характеристик, по которым классифицируют русские печи, – размеры. Большими считают конструкции 1500×2300 мм, маленькими – 1500×1750 мм. Существуют также печи, построенные по индивидуальным проектам, их размеры могут быть любыми. В зависимости от особенностей устройства различают традиционные и современные. Они отличаются конструкцией подпечья. В первых нижняя часть не прогревается, во вторых обустраивают прогреваемые каналы. Печи могут различаться формой, отделкой, расположением, количеством и функциональностью дополнительных элементов.

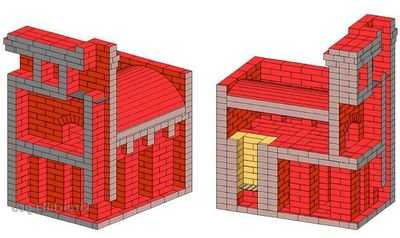

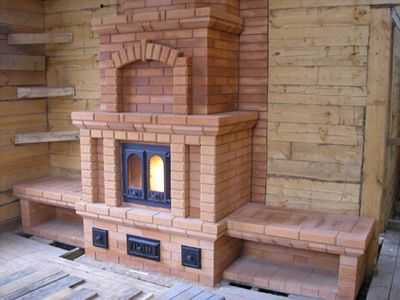

Схема конструкции русской печи с подтопком

Мир меняется, меняются потребности людей, соответственно, появляются новые конструкции печей и дополнительные возможности для реализации сложных технических решений. Так, в последнее время стали популярны модели с такими усовершенствованиями:

• Подтопка и плита. Варочная плита встраивается в конструкцию печи и представляет собой модернизированный шесток. Русская печь с подтопком позволяет готовить традиционные национальные блюда, сушить грибы, ягоды, фрукты.
• Русская печь с камином. Задняя стенка печки выводится через перегородку в соседнюю комнату, оборудуется камин. Очень удобный вариант для любителей открытого огня. Размеры самой печи при этом изменяются незначительно, зато нет необходимости в дополнительном фундаменте и дымоотводной системе, а тепло и уют гарантированы.
• Топчан и груба. Изначально в русской печи обустраивалась большая лежанка, рассчитанная на троих человек. Сегодня редко строят печи таких размеров, которые позволяют сделать большую лежанку. Вместо этого ставят приставной топчан.
• Боковой подогрев. Очень удобно для отопления соседних комнат.
• Нижний подогрев. Усовершенствованная конструкция позволяет обогревать помещения большой площади.

Краткий обзор преимуществ и недостатков русской печи

Среди главных плюсов установки печи этого вида специалисты называют равномерное распределение и длительную отдачу тепла, полезность и высокие кулинарные свойства блюд, приготовленных в духовке на низкотемпературном режиме. Русские печи из кирпича способны служить десятилетиями – 30 лет и более, а если их правильно располагать, то можно отапливать довольно большие дома, состоящие из нескольких комнат. Разнообразная отделка даже габаритную печь позволяет органично вписать в любой стиль интерьера.

Из недостатков - низкий относительно печей со сложными дымооборотами КПД и сложность конструкции, строительство русской печи требует навыков и специальных знаний, без них выполнить эту работу трудно.

Самобытная отделка русской печи позволяет вписать ее в любой стиль интерьера

Особенности устройства и принцип работы русской печи

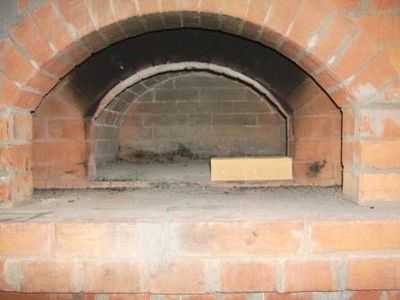

Кирпичную коробку кладут не на полу, а поднимают над его уровнем на 80-100 см. Это обеспечивает удобство использования печи для приготовления пищи. Камеру под печью, предназначенную для хранения домашней утвари, называют подпечьем. Его перекрывают досками или оборудуют кирпичным сводом и засыпают слоем песка, на который выкладывают дно верхней камеры – под. Для сооружения пода используют специальный кирпич 25Х25 см, который так и называется подовым.

Оборудование пода – важный этап строительства печи, т.к. этой части конструкции приходится выдерживать серьезные нагрузки. Во время приготовления пищи по поду перемещают тяжелые чугунные сковороды, горшки разных размеров и т.п., поэтому ошибки и просчеты при его сооружении могут обернуться незапланированным ремонтом и сказаться на функциональности конструкции в целом. Поверхность пода тщательно выравнивается и шлифуется, чтобы не осталось неровностей и щербин.

В передней стенке топки предусмотрено входное отверстие – устье (его еще называют челом), которое закрывает съемная заслонка. Благодаря расположению устья ниже свода топки хорошо прогревается под. Свод при этом может быть любой формы – овальным, бочкообразным или полуциркульным. Слой песка на своде нужен для качественного прогрева лежанки.

Вне топки ниже пода расположен шесток, куда ставят горшки, выгребают сгоревшие угли. Над шестком расположена закрытая камера – перетрубье. Свое название она получила из-за расположения над ней трубы печи. Заслонка для русской пе

roomin.ru

Печь с подтопком | Строительный блог Михаила Стропова

Печь русская с подтопком, показанная на рис. 1, имеет небольшую варочную камеру 1, поэтому ее верх не предназначен для того, чтобы на ней спать. В печи есть газоход 2 для самовара. Данная печь отличается от предыдущей тем, что благодаря наличию подтопка у нее лучшая теплоотдача. В этой печи в левой стенке в глухом месте есть шкаф 3.



Рис. 1а. Печь с подтопком (вид спереди)



Рис. 1б. Печь с подтопком. Порядовки (ряды 1-6)



Печь кладут так. Со 2-го по 4-й ряды выкладывают из кирпича шкаф 3. Дверку для шкаф можно не устанавливать, а вместо нее использовать заслонку. Шкаф 3 можно и не делать — это существенно не изменит принцип работы печи. Но лучше его сделать, так как он имеет одну важную особенность — его стенки вследствие контакта с топкой подтопка и горизонтальным газоходом (см. порядовку 3-го ряда) будут длительное время теплыми в процессе топки печи и после ее окончания. С 3-го по 4-й ряд выкладывают три окна чистки и устанавливают в них дверки. С 3-го по 5-й ряды выкладывают поддувало 4 и устанавливают поддувальную дверку 5, а также выкладывают газоход 6 под духовым шкафом и газоход 7, идущий вдоль правой и задней стенок. В 5-м ряду по предварительно положенным железным пластинам перекрывают кирпичом дверку шкафа. Кроме этого, на 5-й ряд сверху шкафа 3 кладут асбестоцементную плиту 10 (вместо плиты можно положить несколько узких асбестоцементных пластин или металлическую плиту). Вровень с верхом 5-го ряда укладывают колосниковую решетку 8. Перед началом кладки 6-го ряда на 5-й ряд устанавливают духовой шкаф 9. В 6-м ряду перекрывают газоход 7. При этом образуются два переходных окна. Кроме этого, вокруг колосниковой решетки выкладывают кладкой на плашку и на ребро нижнюю часть топки подтопка, в результате чего образуется углубление 11 для закладки топлива высотой в один ряд кирпичей. 6-м и 7-м рядами перекрывают шкаф 3.



Рис. 1в. Печь с подтопком (вид сзади)



Рис. 1г. Печь с подтопком. Порядовки (ряды 7-12)





При этом в 6-м ряду пространство над асбестоцементной плитой заполняют набивкой. В 7-м ряду устанавливают топочную дверку 12 подтопка. В 7-м и 8-м рядах выкладывают горизонтальный переходной газоход с двумя окнами чистки с установкой в них дверок и начинают возводить перегородку 13. 9-м рядом перекрывают вдоль задней стенки горизонтальный газоход и окна чистки с дверками. В 10-м ряду частично перекрывают газоход у правой стенки (см. разрез по В-В) и полностью перекрывают топочную дверку подтопка. В этом же ряду выполняют кладку над духовым шкафом, в результате чего над ним образуется первый газоход 14, идущий из топки подтопка. В 11-м ряду вдоль правой стенки выкладывают горизонтальный газоход с окном чистки. Остальная кладка в этом ряду идет по 10-му ряду. Десять кирпичей, отмеченных галочкой на рисунках, которые являются подиной печи, укладывают не в процессе кладки 10-го ряда, а только после завершения кладки 11-го и 12-го рядов.



Рис. 1д. Печь с подтопком. Разрезы по А-А и Б-Б



Рис. 1е. Печь с подтопком. Разрезы по В-В и Г-Г



Сверху на 11-й ряд заподлицо с передней стенкой устанавливают чугунную плиту 15 подтопка. С 12-го ряда начинают выкладывать окно устья 16. После завершения кладки 12-го ряда делают засыпку, заполняя ею пространство, оставленное в 9-м и 10-м рядах (процесс выполнения засыпки подробно описан в предыдущем разделе). На засыпку плотно устанавливают кирпичи, отмеченные на рисунках галочкой, зазоры между ними засыпают песком, а уложенные кирпичи притирают сверху кирпичом, чтобы подина 17 была ровной, без выступов и впадин. Подина в данной печи — это, по существу, основание второй топки 18, то есть топки собственно русской печи. Подину кладут вровень с верхом плиты подтопка. В 12-м ряду с помощью кирпича 19 регулируют размер газохода под размер задвижки 20. 13-м рядом перекрывают окно чистки с дверкой. В 14-м ряду перекрывают середину газохода вдоль правой стенки печи (см. разрез по В-В). Сверху перекрытия устанавливают перегородку 21 на ребро. В 15-м и 1б-м рядах выкладывают очередное окно чистки и устанавливают в нем дверку (см. рис. 1а). С 15-го по 17-й ряды выкладывают переходной газоход. В устье устанавливают кружало, и из вытесанных половинок кирпича делают арку 22. Арку можно класть так. После установки плиты берут нетолстый железный обруч от ненужной кадушки, отрезают от него полоску, равную по длине периметру устья, и сгибают ее по размеру устья. Затем оба конца полоски загибают. В результате получаются две Г-образные лапки 3-5 см. Наличие лапок позволяет втесать полукруглую полоску в стенки устья (ланки будут входить в стенки в основании устья). Таким образом, полоска будет являться кружалом, по которому делают кладку арки. В этом случае полоска останется навечно в кладке устья. Иногда это хорошо, так как полоска предохраняет от стирания и повреждения чугунами и противнями кирпичных стенок устья. Кладку стенок устья и арки желательно проверять по короткому правилу. После кладки устья устанавливают опалубку под возведение свода русской печи. По опалубке готовят пятовые кирпичи. После стесывания стенки 23 будут тонкими, но это не отразится на качестве кладки печи. Кладку свода 24 начинают после кладки 17-го ряда. В 18-м ряду делают перекрытие над шестком-порталом, предварительно положив на 17-й ряд железную пластину 25 под перекрытие. Образуется газосборник для русской печи 26. В 18-м ряду устанавливают на ребро еще одну перегородку 27. В результате этого вдоль правой стенки образуются четыре газохода подтопка. 19-м рядом частично, а 20-м рядом полностью перекрывают кладку свода русской печи. С 21-го ряда начинают напусками слева и справа уменьшать газосборник под вьюшку от русской печи. Результатом кладки является начало формирования общей тумбы, состоящей из газосборника 28 и отопительного щитка 29 от подтопка, находящегося под шестком, а в дальнейшем (с 25-го ряда) и газосборника для самовара. В 22-24-м рядах продолжают кладку с напусками (см. разрез по Б-Б). На 24-й ряд устанавливают на растворе квадратное основание под вьюшку 30. В 25-м ряду устанавливают патрубок для самовара 31 и вьюшечную дверку 32. Сверху 25-го ряда устанавливают первую задвижку 33. В 25-м ряду прекращают кладку перегородки 27 и выкладывают газоход для самовара. В 2б-м ряду прекращают кладку в отопительном щитке еще одной перегородки. В результате этого над перегородками образуется переходной горизонтальный газоход с входом в спаренный газоход, состоящий из двух вертикальных каналов. В 27-м ряду соединяют газоход самоварницы с газоходом 34 русской печи. На 27-м ряду устанавливают вторую (предохранительную) задвижку 33. На 28-м ряду в тумбе делают напуски под ее перекрытие и выкладывают перегородку 35 между газоходами от подтопка и собственно русской печи. 29-м рядом перекрывают тумбу, оставляя два выхода, соответственно, для двух газоходов. Перегородку между ними счесывают и делают постепенный напуск (см. разрез по Б-Б). 30-м и 31-м рядами закрепляют перекрытие тумбы печи. С 31-го ряда газоходы от двух печей и самовара объединяют в один общий газоход. С 31-го по 37-й ряды делают постепенное сужение общего газохода под размер газохода трубы. С 37-го ряда начинают кладку трубы.



Печь работает так. Открывают вьюшку, на подине поджигают топливо. Горящий из дров костер нагревает и варит пищу. Подина со сводом и стенки печи нагреваются. Газы из русской печи через окно устья выходят над шестком и тягой затягиваются в газосборник, откуда попадают в трубу. Для самовара открывают круглую крышку патрубка. На патрубок надевают железную трубу, идущую от самовара. Газы от горячего топлива в самоваре идут по трубе и через патрубок попадают в русскую печь и выше вьюшки идут прямо в трубу. Вода в самоваре нагревается до температуры кипения, но стенки печи не нагреваются.



В качестве отопительно-варочной, то есть при использовании подтопка, печь работает так. Обе задвижки 33 открывают, а задвижку 20 закрывают (зимой задвижка 20 всегда закрыта). Газы из топки поднимаются до плиты, затем переходят в узкий газоход между плитой и духовым шкафом и опускаются вниз. После этого они идут под шкаф и выходят в канал 7 (см. разрез по В-В). В процессе движения от топки газы нагревают плиту, духовой шкаф и в местах прохода и топки переднюю стенку. По каналу 7газы проходят вдоль боковой и задней стенок, доходят до левой стенки и поднимаются вверх (см. разрезы по А-А и Г-Г), откуда идут до правой стенки, попутно нагревая в местах прохода заднюю стенку и немного шкаф 3. Далее газы переходят к правой стенке, доходят до перегородки 13, делают небольшой поворот и по вертикальному каналу поднимаются до верха печи. Оттуда они переходят в спаренный газоход, по которому опускаются вниз, попадают в вертикальный газоход и через две задвижки 33 выходят в трубу.



Рис. 1ж. Печь с подтопком. Порядовки (ряды 13-24)





Рис. 1з. Печь с подтопком. Порядовки (ряды 25-37)



Летом отопительно-варочная печь работает так. Задвижки 33 и 20 открыты. Газы из топки идут прямо в трубу, нагревая плиту, но не нагревая духовой шкаф, то есть он не работает (см. разрез по Б-Б).



Для кладки русской печи с подтопком потребуются (шт.): кирпич красный -990, кирпич огнеупорный — 20, дверка топочная 21×25 см — 2, дверка поддувальная 14×14 см — 1, дверка чистки — 7, дверка вьюшечная 14×25 см — 1, колосниковая решетка 25×25,5 см — 1, плита чугунная 41×71 см — 1, шкаф духовой 37x37x28 см — 1, задвижка 12×21 см — 3, патрубок для самовара — 1, вьюшка с внутренним диаметром 22 см — 1, асбесто-цементная плита 30×35 см — 1. Кроме этого, понадобятся металлические пластины длиной 113 см для перекрытия шестка-портала и длиной 1м- для перекрытия шкафа.

tr5.ru

Проекты русских печей с подтопком. Особенности русской печи. Vip-Ochag.ru

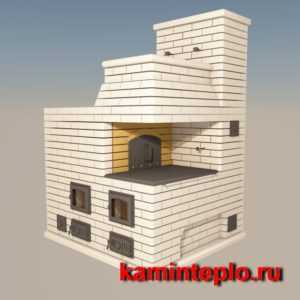

Проект кирпичной русской печи теплушки с лежанкой, плитой и подтопком

О проекте русской печи теплушки с лежанкой и подтопком рассказывается в доходчивой форме. В статье описание русской печи, схема русской печи теплушки, достоинства и недостатки конструкции. По вопросам приобретения проекта или заказа индивидуального проекта русской печи с подтопком и лежанкой пишите на почту или звоните по телефону.

Если у Вас есть вопросы по проектированию печей пишите на почту или звоните по телефону:+7 (952) 097-09-13 Александр

Описание русской печи теплушки с подтопком и лежанкой

Описание русской печи с подтопком можно начать с того, что это полностью прогреваемый массив кирпича весом в 6 500 кг. Такая печь может обогреть помещение площадью около 50 квадратных метров при условии правильного утепления и грамотно организованной приточно-вытяжной вентиляции. Печь больше подходит для отопления домов постоянного проживания. При установке такой печи в дачном доме более быстрому прогреву помещения поможет протопка отопительно-варочной печи с чугунной плитой. Отопительно-варочная печь интегрирована в тело русской печи теплушки и является её частью. Чугунная варочная поверхность при использовании комплекса в режиме русской печи служит шестком. На неё (плиту) удобно вынимать из печи ухватом чугунки, сковородки и противни. Печь с лежанкой. Лежанка по размерам подходит для отдыха детям. Габаритные размеры лежанки 90 (ширина лежанки) и 155 см длина. Как спальная подростковая кровать. Чтобы на печи смогли разместиться взрослые, есть возможность удлинить лежанку с помощью полатей. Размеры печи в плане 154,5 на 168,5 согласно проекту. Высота лежанки 150 см. Для удобства пользования лежанкой печь лучше оборудовать специальной приставной лесенкой или в момент строительства печи сделать ступеньки в самом корпусе печи.

Если Вас заинтересовало описание этой печи и она подходит Вам, то Вы можете заказать проект у мастера. Телефон и почта на страничке #171;контакты#187;.

Если русская печь теплушка для Вас великовата по размерам, посмотрите реализованный проект печи камина или пример кладки отопительно варочной печи в посёлке Кротово Приозерского района по моему проекту. Печь простая, но имеет отличие от стандартной из-за расположения несущей стены дома и дымоходной системы.

Все печи рассчитываются на топку дровами и топливными брикетами. Печь выдаёт максимальную мощность и может быть экономичным источником тепла только при использовании сухого топлива. Прочитайте о том, как заготавливать и хранить дрова .

Что входит в состав проекта русской печи теплушки с плитой, лежанкой и подтопком

• Объёмное изображение печи с разных ракурсов.
• Порядовки кладки.
• Все необходимые разрезы.
• Размеры печи в плане и документ с размерами печи по вертикали.
• В проект входит перечень материалов для строительства печи.
• Дополнительно составлю калькуляцию (смету) на материалы по средним ценам Санкт-Петербурга.

При необходимости сделаю дополнительные разрезы и покажу необходимые размеры. Так же могу произвести технический надзор за работами.

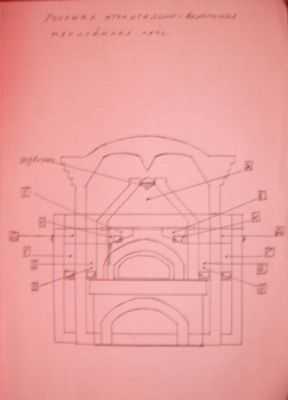

Схема русской печи с подтопком

Схема русской печи с лежанкой и подтопком двухконтурная. Внутреннее ядро выложено на огнеупорную смесь. Облицовка печи выполнена полнотелым кирпичом стандартного размера. Фурнитура для печи использована финского производства. Печь имеет три топливника. Топка отопительно-варочной плиты, топливник подтопка и непосредственно горнило русской печи.

В связи с этим печь можно топить в разных режимах:

1. Можно готовить еду на отопительно-варочной печи.
2. Можно использовать подтопок и прогревать весь массив русской печи вместе с горнилом и лежанкой.
3. Можно топить только русскую печь. При этом дым выходит через хайло и удаляется через дымосборник в дымоход.
4. Можно топить русскую печь при закрытой заслонке и дым будет проходить через под печи и попадать в дымоход, прогревая низ русской печи.
5. Можно топить русскую печь через подтопок, одновременно с отопительно-варочной плитой для обеспечения максимального прогрева помещения в морозы.

Для обеспечения этих режимов работы имеются соответствующие задвижки (шибера). Систему дымоудаления для этой печи я выбралдымоход типа #171;сендвич#187;. Это удобно, недорого и надёжно. Да и по приезду в холодный дом проблем с растопкой не будет. Если Вы хотите построить русскую печь с подтопком по такой схеме в доме для постоянного проживания, то можно выполнить кладку кирпичного дымохода с необходимыми противопожарными разделками для потолка и крыши.

Достоинства и недостатки конструкции русской печи с подтопком

К достоинствам данной конструкции русской печи с подтопком можно отнести следующее:

• Печь варит, жарит, греет воду с помощью отопительно-варочной плиты.
• Печь быстро прогревает помещение с помощью отопительно-варочной плиты.
• В горниле русской печи можно печь хлеб, тушить, запекать, жарить, а при желании и сделать шашлык, готовить здоровую пищу.
• На лежанке можно погреться, выспаться, сушить одежду и обувь.
• Шесток печи (чугунная варочная поверхность) также может стать местом для мангала или коптильни, так как дым от углей или копчения легко покинет дом через дымосборник и дымоход.
• Печь пригодна для постоянного проживания. При постоянном использовании в качестве отопителя для дома печь порадует своей экономичностью. Не даром её второе название экономка.
• В процессе реализации печи были сделаны некоторые доработки и изменения.

Из недостатков можно выделить следующее:

• Конструкция печи требует некоторых навыков кладки двухконтурных печей и чтения чертежей, аккуратности при выполнении работы и установке печной фурнитуры. Кладка печи и установка комплектов фурнитуры дело достаточно трудоёмкое.
• Печь имеет большой вес и, следовательно, нужно заранее подготовить для её установки хороший и крепкий фундамент.
• Печь больше подходит для домов постоянного проживания из-за своей большой теплоёмкости. Долго держит тепло. Очень незначительные перепады температуры в течении суток.

Если есть вопросы по проекту #8212; пишите на почту. На страничке включены комментарии. Если проект понравился, можете просто поставить лайк или опубликовать через кнопки соцсетей, что находятся слева.

Навигация по записям

Русская печь с подтопком: ее преимущества

В современном мире русская печь – это некая устаревшая конструкция, которая занимает много места, да и к тому же, малоэффективна. Ведь действительно ее КПД (30-35%) гораздо меньше чем у отопительных печей и немного больше каминов. Современные печи из металла заводского изготовления имеют КПД 90 %.

Однако стоит отметить, что во многих домах, особенно у наших бабушек или на дачах, сохранились такие обогревательные системы. Чем они хороши, спросите вы? Да, эти печи кажутся громоздкими и могут занимать пол комнаты, но согласитесь, ведь традиционная русская печь сможет обогреть и накормить, да еще и спать уложить. Как оказалось, в России 30% домов отапливаются именно печным отоплением. Тем более если взять, что ежегодно цены на центральное отопление повышаются, все больше и больше населения возвращаются к отоплению печи дровами.

Конечно такие агрегаты имеют и свои минусы. Например, то, что печь от пола располагается на 80 см, из-за чего подпечье не прогревается. Это нарушает правильную циркуляцию теплого воздуха, что значительно охлаждает пол и прогревает потолок. Для того чтоб такого нарушения не было придумали подтопок.

Русская печь с подтопком

В лютые русские морозы, как известно, любой дом остывает. Температура в комнатах значительно снижется, и мы начинаем усиленно топить теплушку. Но, как писалось выше, традиционная русская печь не прогревает пол, но вот если залезть на лежанку, там, конечно, будут тропики.

Для того чтобы прогретый воздух правильно циркулировал и прогревал холодный пол, люди придумали небольшую пристройку к печи и прозвали ее «подтопком». Можно сказать, что это отдельная небольшая печь, которую можно растопить в небольшие морозы. На ней также можно приготовить любое блюдо, обогреться и высушить вещи.

Но вот, если стены дома сильно остынут, можно растопить всю печь. Русская печь с подтопком прогреет полностью ваш дом.

Усовершенствование печи

Если вас не устраивает старый внешний вид традиционной печи, на сегодняшний момент многие дизайнеры предлагают большой выбор оформления. Но так как это стоит не малых денег, можно сэкономить и улучшить внешний вид печи самостоятельно. Самым просты и дешевым способ является отделка печи огнеупорным кирпичом. Помимо кирпича красиво и современно можно улучшить печь следующими материалами:

• Плитка. Как известно, плитка может быть разного размера, цвета и орнамента, поэтому, если вы остановитесь на этом выборе, вы сможете быстро и легко все подобрать под интерьер комнаты.
• Изразцы. Это более дорогой материал, но поверьте, он того стоит. Крепятся между собой они проволокой, а свой внешний вид и прочность сохраняют на долгие года.
• Природный или искусственный камень. Наиболее часто используется, конечно, искусственный камень, так как он дешевле и не уступает ни качеству, ни внешнему виду.

Также есть более экономные варианты – это побелка гашеной известью с добавлением синьки и оштукатуривание. Неотделанная печь собирает много пыли, которую очень сложно вытирать (практически невозможно), и уже через несколько лет внешний вид совсем вас не порадует. Плиточная или кафельная отделка легко протирается и надолго сохраняет новизну отделки. Между прочим, если вы решите отделать печь камнем или плиткой, этим вы повысите ее теплоемкость.

Поделитесь с друзьями:

Поставить небольшую современную русскую печь «теплушку» своими руками

Требования к современной постройке русской печи #8212; традиционно готовить на варочной поверхности пищу. Использовать горнила для выпечки пирогов и разнообразных блюд русская печь, разнообразная кухня или сушка грибов, ягод и плодов, с двухкомфорочной плитой для готовки пищи.

На картинке хорошо видна конструкция печи теплушки

Красивые арочные проемы в перекрытиях добавляют интерьеру изящество и уникальность. По бокам печи можно предусмотреть дровницы для щепы, в массиве печи встроить своми руками несколько небольших печурок для сушки самых разнообразных предметов. Такое устройство русской печи очень выгодно смотрится, несколько полок и печурок будут функционально исполнять свою роль и украшать жилище. Арки и печурки можно украсить своими руками самыми различными перемычками, выложить кладку из кирпичей другого цвета. Подробнее про выполнение арочных перемычек читайте тут.

Можно совместить: русская печь с лежанкой #8212; создать «теплушку», пристроить к печи широкие полати, на которых так комфортно греться в зимние месяцы, когда за окном бушует вьюга.

Как работает «теплушка»

На картинке подробно изображен принцип работы печи-теплушки

У теплушки в угол встраивается топливник, это ее основное отличие от русской печи. В обычной русской печи убирается заслонка и открывается задвижка. Это первый режим печи, переходя во второй режим нужно открыть все задвижки и топочную дверку самой плиты. Эта дверка работает в таком режиме как поддувало. Весь дым уходит в трубу через обе открытые задвижки.

Режим работы печи с нагреванием варочной поверхности #8212; сжигание дров на колосниках. В этом режиме нагревается только поверхность и стенки топочной камеры. Необходимо закрывать устье печи заслонкой.

Режим прогревания горнила и лежанки #8212; при открывании только одной задвижки. Горячие газы из топки пройдут через горнило и согреют его. Только после этого они уходят в дымовую трубу.

И еще один режим работы устройства русская печь с подтопком своими руками при закрытой задвижке. Горячие газы уходят в дымоходы и прогревают низ печи. Весь массив у такого сооружения как русская печь отлично прогревается, проходя сквозь щит, поднимаются в трубу. В этом режиме максимально прогревается низ печи.

Полный список и количество строительного материала

1. Красный кирпич #8212; 1600 штук
2. Кирпич шамотный 250 штук
3. Задвижки двух видов #8212; 5 штук
4. Заслонка для горнила
5. Варочная плита #8212; 1 штука
6. Колосник #8212; 5 штук
7. Дверки для топки и поддувала #8212; 4 штуки
8. Стальной уголок и полоска
9. Глина 100 кг
10. Песок

Для кладки также нужна шамотная глина .

Порядовка, печь своими руками

Схема-по рядовка выкладки печки #8212; теплушки

Эта схема кладки печи своими руками немного отличается от кладки обычной русской печи, устраиваются дымовые каналы для вывода газа над горнилом. Размер самой печи два метра на метр и 20 сантиметров. Трубу пристраивают к левой стенке.

В самом начале необходимо правильно установить фундамент печи. Его выполняют на хорошем цементном растворе, доводят до уровня пола, выравнивают рейкой и выкладывают кирпичи согласно порядовке. Весь лишний раствор снимают мастерком и затирают тряпкой. Аккуратно проверяют диагонали, точно измеряют стороны. После этого засыпается песок созданной прямоугольной емкости. Правый угол предназначен для основания трубы. Так ставится первый ряд порядовка своими руками.

Второй ряд. Ставится сама кладка с перевязкой швов, причем нужно это делать в каждом направлении.

Третий ряд. При укладывании этого ряда обязательно сформировать зольник. Глубина зольника небольшая, около 350 мм, высота #8212; 65 мм. Для трубы выкладывается сплошная стенка.

Четвертый ряд. Здесь нужно сформировать уступ, который аналогичен любой русской печи. Для чистки печи выкладывается проем в трубе, ширина его около 120 мм.

Необходимо также установить перевал, он будет защищать топливник, а дым уходить по газоотводу. Выкладываем подтопок.

Установить колосник и зольник, подготовиться к установке топочной дверки.

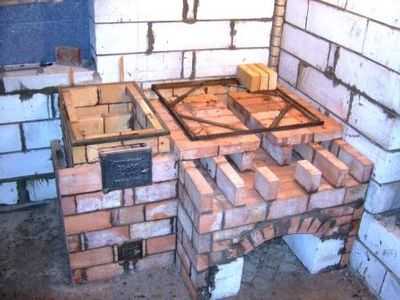

Пятый ряд. Устанавливается кирпич над зольником, прочно фиксируется над проемом. Кирпич должен упираться на стенки и подготовиться к установке колосника.

Шестой ряд. Вмонтировать колосник, обязательно оставить зазор для расширения металлической решетки, он составляет около 5 мм.

Седьмой ряд. Начинайте класть стенки своими руками и приготовьте место для установки дверки. В топливнике тоже устанавливается перевал, который ограничит огонь от ухода в трубу. Высоту перевала можно ограничить двумя-тремя кирпичами. Стесывание края кирпича поможет создать лучшие условия выхода горячего воздуха в трубу.

В шестом ряду кладки начинается работа с укладкой газохода. Все углы кирпичей для улучшения аэродинамики стесывается.

Восьмой, девятый и десятый ряды #8212; подготовка к установке варочного настила.

В девятом ряду подготавливается установка задвижки.

Десятый ряд. Здесь перекрывается дымоход. Плита полностью установлена, теперь нужно установить и укрепить дверцу, уложить стальную полосу по верху плиты. По этой полосе можно укладывать очередной ряд кирпичей.

Удобство данной печи еще и в том, что можно пользоваться плитой в летнее время года, она не будет нагревать помещения при двух закрытых задвижках. Открытой остается только задвижка плиты. Еще про информацию про постройку русской печи на даче вы можете получить по ссылке.

Отделка теплушки

Выложить такую небольшую печь своими руками можно из специального кирпича, который не требует отделки. При желании печь можно оштукатурить и побелить, для этого понадобится глина и инструменты: кельма, полутерок.

Хорошо вымоченную глину наносят рукой и аккуратно размазывают по поверхности. Для придания ей неповторимого внешнего вида можно не прибегать к разравнивающим инструментам. Оставить на поверхности следы пальцев и рук.На видео вы можете посмотреть подробный процесс штукатурки печей

Так же рекомендуем :

Наши рекомендации:

• Кирпичная дровяная печь
• Угловой мангал из кирпича
• Банная печь из кирпича
• Камин из кирпича

Источники: http://kaminteplo.ru/proekty-kirpichnyh-pechej/proekt-kirpichnoj-russkoj-pechi-teplushki-s-lezhankoj-plitoj-i-podtopkom.html, http://stroy-king.ru/russkaya-pech-s-podtopkom-ee-preimushhestva.html, http://stroykirpich.com/postavit-nebolshuyu-sovremennuyu-russkuyu-pech-teplushku-svoimi-rukami.html

Комментариев пока нет!

vip-ochag.ru

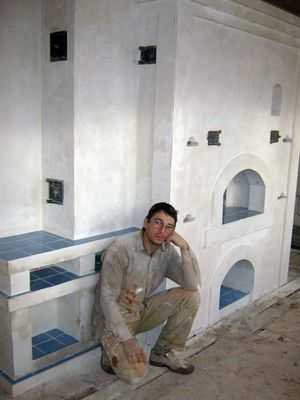

Русская печь с подтопком и с лежанкой. О русских печах. Vip-Ochag.ru

Печник Кузнецов Сергей Николаевич

Стилизованная русская печь-барбекю.

Эта варочная печь предназначена для приготовления разных видов блюд: вареные, жареные, печеные, копченые, топленые, тушеные, сушеные и т.д. Такая печь отлично подходит к любой кухне: русской, французской, итальянской, армянской, китайской и т.д. Все достоинства этой печи могут оценить повара-профессионалы, которые любят своё дело и в этой печи будут творить чудеса.

Русская печь, отопительно-варочная с подтопком и дополнительным прогревом пода.

Свод топки русской печи выложен с подъемом к задней части топки, что улучшает процесс сгорания и дает более равномерный прогрев топки. Снаружи топка обварена уголком и полосой, толщина стен топки 12см. Подтопок с чугунной плитой 400х710 мм выложен двойной стенкой, внутренняя - огнеупорным кирпичом на ребро, наружная - из красного кирпича.

Между внутренней и наружной стеной топки зазор 25 мм, по нему проходит воздух в пространство, находящееся между топкой русской печи и перекрытием лежанки, далее уже нагретый воздух от подтопка и топки русской печи выходит в помещение.

Дымоходы от подтопка проходят под подом русской печи. Далее поднимаются по вертикальным каналам, находящихся с правой и левой стороны от шестка и соединяются в общем дымоходе русской печи.

Русская печь отопительно-варочная,теплоемкая.

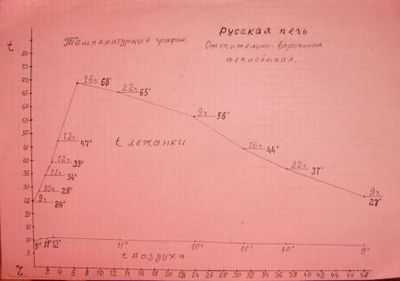

Печь без подтопка равномерно нагревает большую лежанку 2.34 Х 1.57. Разница в температуре по лежанке 5-10 градусов. Площадь теплопередающей поверхности 13.6 м2 + топка 2.5 м2. Разница в температуре по всей теплопередающей поверхности от 40 до 80 градусов. При топке печи без заслонки, идет лучевое тепло. Количество нагреваемого кирпича – 1200 шт. Всего на печь ушло 3000 шт. кирпича. Пространство ниже пода забутовано газосиликатом.

В этой печи я применил несколько видов дымооборотов. Думаю, что до меня еще никто не подключал к топке русской печи такую большую систему дымооборотов. На свой риск и страх я ее делал, очень хотелось воплотить задумку и слава Богу, получилось. Испытания она прошла. Без меня ее топили по 10-12 часов, причем дважды. И для печи и для меня это был шок, но печь выдержада, вот только у меня седины прибавилось.

Очень тяжелый клиент попался. Меня там кинули и обокрали, и нервы изрядно помотали.

Ну да ладно, Бог видел, кто кого обидел.

Я уже согласен был разобрать эту печь, хотя знал, что это моя лучшая печь и вот, чудо, ситуация в момент разрешилась в мою пользу, хотя все и вся было против меня. Скажу в чем секрет. Перед этим спором я одного иеромонаха попросил помолиться и он меня благословил. Что Бог дает, все к лучшему. Теперь у меня есть эта печь.

Описание работы печи. Из топки газы поднимаются в дымосборник (А), пройдя шибер, раздваиваются и попадают в опускные каналы (Б), после чего проходят колпаки (В) и (Г), затем, пройдя горизонтальные каналы (Д) и (Е), попадают в обобщающий колпак (Ж) и уходят в трубу (З). Для запуска используются дверки (И), которые открывают горизонтальные каналы (Е). Все колпаки и каналы прочистные. В будущем хотелось бы в этой печи использовать вместо колпаков узкие каналы, выложив их на ребро и пустив между ними воздушные каналы. А пространство, забутованное газосиликатом, использовать для подтопка с дымооборотами. К сожалению русской печи уделено мало внимания, хотя у нее есть целый ряд преимуществ перед другими видами печей: 1.Открытое пламя, завораживающее зрелище, 2.Приготовление пищи, выпечка, куда там электро или газовым духовкам, а каши, щи, даже шашлыки. 3.Горение дров на поду русской печи самое качественное, при свободном доступе кислорода происходит медленное, в отличии от камина, и полноесгорание газов, о чем свидетельствует отсутствие дыма. Недостатки русских печей, это - невозможность подключения длинных дымоходов, и попадание в них холодного воздуха. Проблемы эти решаются, что и показала моя печь.

Русская печь двухконтурная с подтопком Ёлочка

В этой печи горизонтальная система дымооборотов проходящих в два яруса вокруг топки русской печи по периметру лежанки с трёх сторон. Между первым ярусом дымохода и фундаментом проходит воздушный канал. В задней стене дровницы находящейся под подом топки русской печи открывается воздушный канал,который отделяет внуткенний периметр двухъярусного горизонтального дымохода и перекрытия лежанки от дровницы и топки русскои печи. Холодный воздух проходящий по этому каналу, отбирает тепло совсего внутреннего периматра дымоходов и наружной повархности топки русской печи,далее ужэ нагретый воздух выходит через две дверцы. При закрытых дверцах движэние воздуха прекращается и лежанка прогревается быстрееи сильнее, теплоотдача печи замедляется при этом лежанка дольшэ держит тепло, а если ещё закрыть устье ,то топка русской печи будет работать как термос. Благодаря этому воздушному каналу можно интенсивно отбирать тепло от внутреннего контура печи, а с помощъюдверок регулировать тепловой режим. Подтопок с варочной плитой имеет внутреннюю футировку огнеупорным кирпичом. Эта топка имеет двойную подачу воздуха, первая - обычная, через колосниковую решетку, вторая - более эффективная, -подача воздуха вторичного дожига. И этой печи воздух для вторичного дожига проходит из потдувала в прстранство 10-12мм. между футировкой и стенками подтопка, так снимкется тепловое напряжэние с стен топливника и прогревается воздух для вторичного дожига. Как подтопок, так и топка русской печи могут работать в летнем режиме и в зимнем. И подтопок и русская печь работают по одним и тем жэ дымоходам. Хорошо работают токи как по отдельности так и одновременно. Над варочной плитой находится вытяжка, которая открывается задвижкой. Далее пары уходят в вентиляционный канал. Рядом с подтопком расположэна дровница. Возле варочной плиты имеется припечек, половина которого прогревается. Оснванием под трубу служит кирпичный столик на котором предусмотренно место под самовар. В трубе специальная заслонка для подключения трубы самовара к общей трубе. Печь украшают встроенные в специальные ниши, резанные пополам керамические горшки. Стены печи оклеены стеклосеткой и поштукатурены гипсовой штукатуркой, затем прошпаклеваны. В дальнейшэм все выдвинутые элементы печи будут покрашэны фасадной краской в голубой цвет а вся остальная площадь в белый.

Характеристика и усовершенствование русской печи с подтопкой

Печь с давних времен служит людям отопительным устройствам, особенно в них нуждались люди, проживающие в холодном климате. Уже сегодня русские печи считаются малоэффективными и громоздкими, но во многих деревнях нашей страны они применяются как объект обогрева, как кровать, так как многие из печей имеют лежаки и, несомненно, оборудование для приготовления пищи. На такой печи можно приготовить самую разнообразную еду, на ней можно сушить фрукты.

Русская печь с подтопкой отапливается непосредственно деревом, в основном люди используют сосну, дуб, осину, березу или ольху. Но стоит отметить, что такую печь можно также растопить углем или древесными отходами (кора деревьев, щепки).

Характеристика

Размер русской печи, конечно же, удивит каждого. Топка находится на высоте от пола в 80 см, поэтому подпечье не прогревается. Такое строение нарушает циркуляцию воздуха и в результате весь горячий воздух находится у потолка, а холод скапливается, как раз таки у пола. Вследствие этого, на самой печи лежать тепло и комфортно, а вот вставать с нее, как будто в холодный таз с водой.

Те, кто имеет в своем доме или на даче могут смело сказать в защиту печи, что отдыхать на ней само удовольствие, а приготовленная пища не сравнится с той, которую приготовили на газовой или электрической плите.Печь является простым устройством, которое состоит из таких элементов:

Из-за плохой циркуляции горячего воздуха, раньше людям приходилось постоянно по дому ходить в валенках, но для того, чтобы устранить такой серьезный недостаток печи, придумали подтопок. Внешне она не отличается от стандартной русской печи, просто появляется плита в шестке и отдельная топка к ней, то есть подтопок. Подтопок, которым оснащена русская печь, нужен для более эффективного обогрева помещения, таким образом, нормализуется равномерный обогрев, как у пола, так и у потолка.

Для того чтобы печь растопить полностью, приходилось разводить огонь в двух местах сразу (в горниле и в самом подтопке). Это было неудобно, и именно поэтому чаще топили только подтопком, но когда были сильные морозы, приходилось еще и растапливать горнило.

Современная русская печь с подтопкой

Сегодня русские печи становятся популярными благодаря своим критериям, которые появились не так давно, но абсолютно улучшили функциональность обогревательной системы. Многие люди готовы соорудить такую печь в своих загородных домах из-за высокого уровня КПД.

Улучшенная русская печь с нижним подогревом, уже сейчас называется «Теплушка». Свое название она получила из-за равномерного подогрева и циркуляции воздуха. По бокам печи между подтопкой и горнилом есть отверстия, соединяющие эти две камеры. Снизу печи расположена дымовая труба с задвижкой. «Теплушка», так же как и старая русская печь снабжена устьем, а также дымосборником с задвижкой.

Высокий КПД в «Теплушке» наблюдается за счет топливника, который находится в углу печи. В нем сгорают дрова на колоснике, что и повышает коэффициент полезного действия. Нужно отметить, что при этом само устье всегда закрыто дверцей (заслонкой). Дым из топливника поднимается под свод, после попадают в нижнюю камеру. Холодный дым отсасывается дымовой трубой. Такую печь можно также протапливать самым обычным способом, сжигая топливо на поду.

Поделитесь с друзьями:

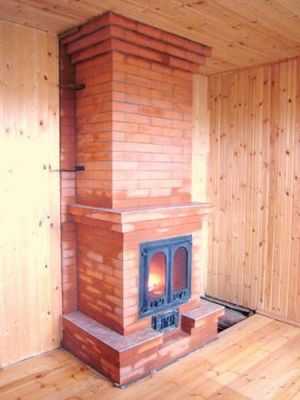

(Фото 1). Печь-Камин повышенного обогрева.

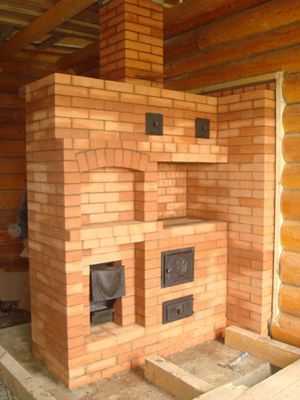

(Фото 2). Печь с подтопком и двух комфорочьной плитой.

(Фото 3). Печь-Камин повышенного обогрева.

(Фото 6). Открытый Камин, отделка камень.

(Фото 7). Открытый Камин, отделка мрамор.

(Фото 8). Открытый Камин, с частичной отделкой.

(Фото 9 ). Камин с встроенной жаровней.

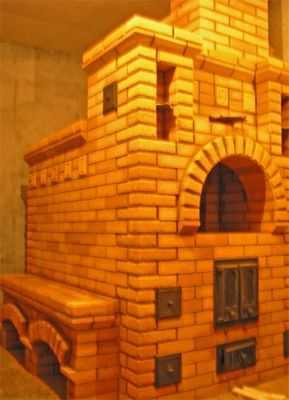

(Фото 10). Камин совмещенный с Русской печкой (лежанка, подтопок)

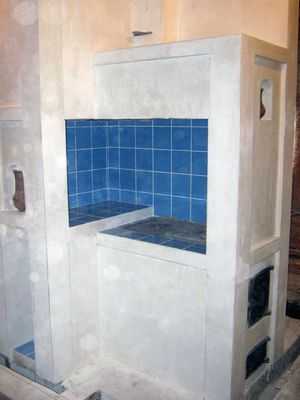

(Фото 11). Русская печка с лежанкой.

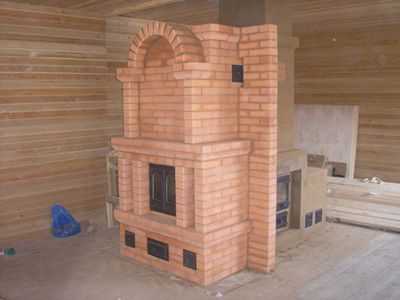

(Фото 12). Двухсторонняя Печь, Камин.

(Фото 13). Двухсторонний Камин, Печь.

(Фото 15). Печь для обогрева и готовки.

(Фото 16). Печь повышенного обогрева.

(Фото 17). Камин совмещеннай с печкой.

(Фото 18). Двух ярусная Печь.

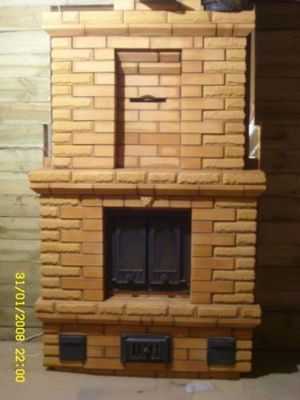

(Фото 19). Печь с подтопком.

(Фото 20). Камин с встроенной топкой.

(Фото 21). Камин повышенного обогрева (канальный).

(Фото 22). Печь-Камин с обогревом сиделок.

(Фото 23). Камин с отделкой шамотом.

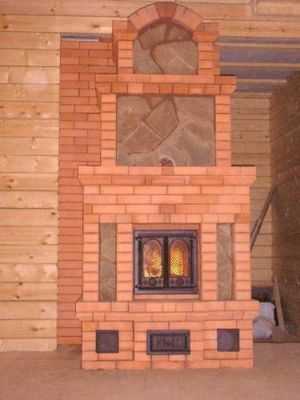

(Фото 24). Камин с частичной отделкой камнем.

(Фото 25). Камин повышенного обогрева (канальный).

(Фото 26). Печь-Камин из полированного кирпича.

(Фото 27). Печь-Камин повышенного обогрева.

(Фото 28). Печь-Камин со встроенной топкой.

(Фото 29). Печь-Камин, облицовка плиткой.

(Фото 31). Открытый Камин в камне.

(Фото 32). Двух сторонняя Печь с Камином.

ЗВОНИТЕ, У нас Самые низкие Цены.

Источники: http://pechnik48.my1.ru/index/4_russkie_pechi/0-8, http://okamine.ru/xarakteristika-i-usovershenstvovanie-russkoj-pechi-s-podtopkoj.html, http://st-stroitel.okis.ru/pk.html

Комментариев пока нет!

vip-ochag.ru

---

•
  Вода в подвале как сделать гидроизоляцию
•
  Солнечные панели для нагрева воды
•
  Кровельные материалы виды
•
  Поделки из старых книг своими руками
•
  Подключение репитера к роутеру
•
  Бугенвиллия дома
•
  Растение мох
•
  Как обложить печь металлическую кирпичом
•
  Какую трубу ставить на дымоход
•
  Технические характеристики скобы скрепляющие и для подвеса
•
  Бензогенератор для дачи как выбрать
