Проводка в деревянном доме своими руками: рекомендации по подключению. Внутренняя электропроводка в деревянном доме

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

2. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

3. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

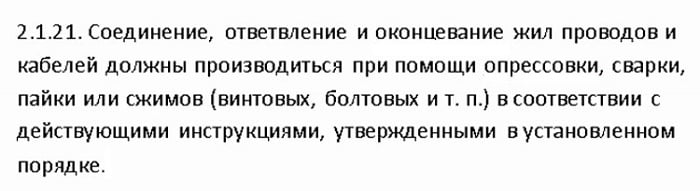

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

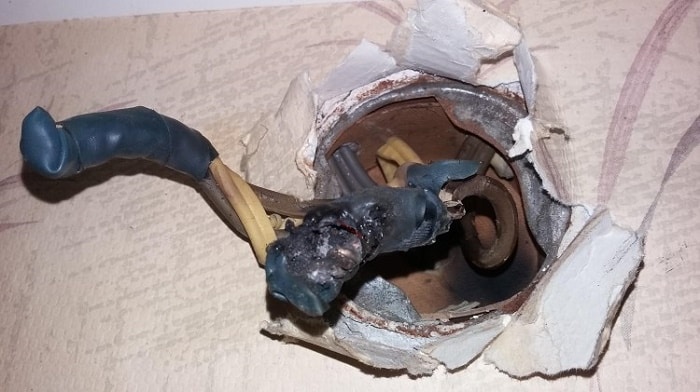

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

• внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
• в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
• трубы необходимо подключать к контуру заземления;
• для прокладки следует вырезать соответствующие каналы;
• в местах соединения труб необходимо обеспечить герметичность;
• трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

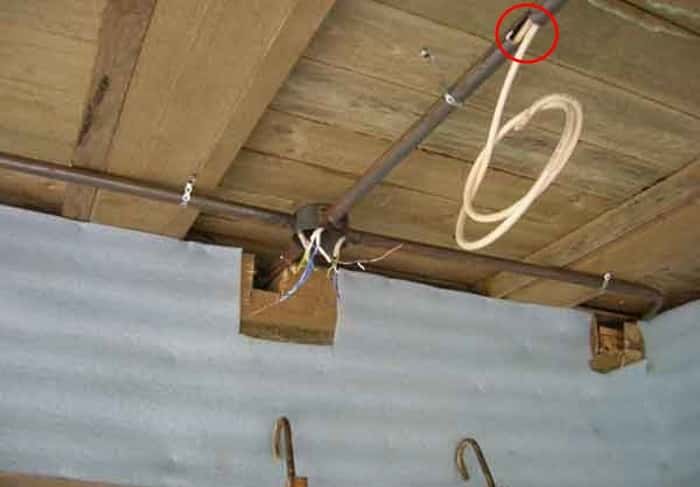

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)

Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

1. Кабель укладывается в металлические гофрированные трубы.
2. Монтаж с использованием электротехнических коробов.
3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

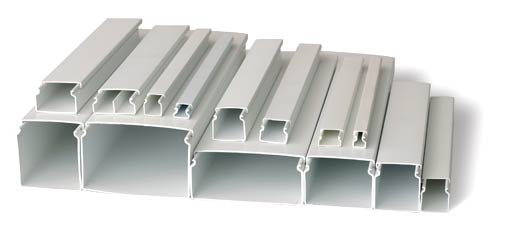

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

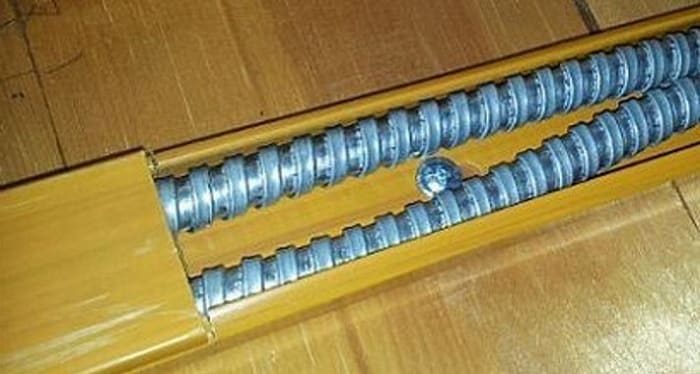

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

• относительно невысокая стоимость и простота реализации;
• для изменения конфигурации проводки требуется минимум усилий.

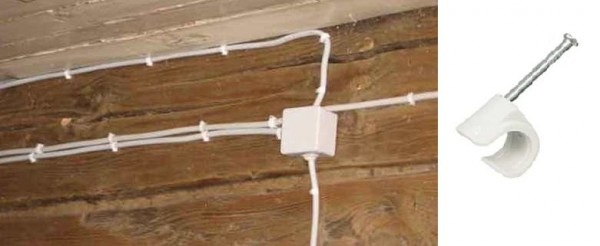

Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

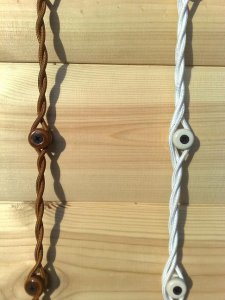

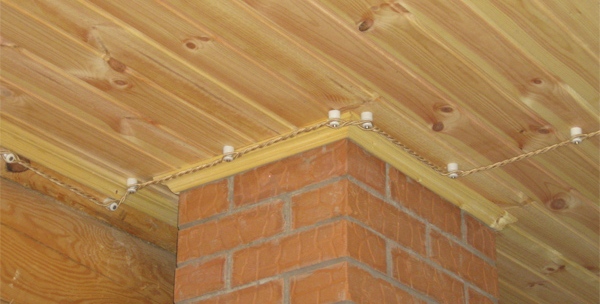

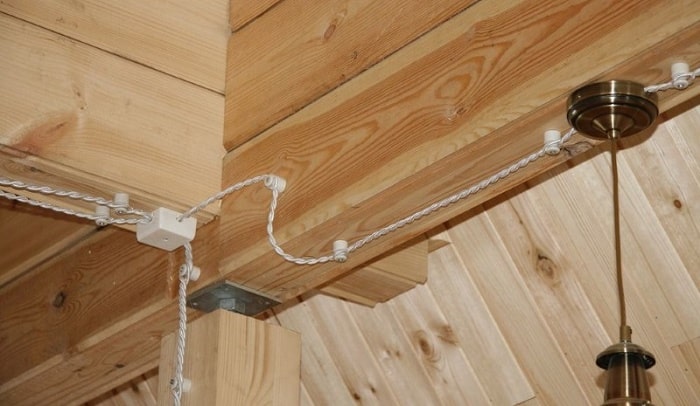

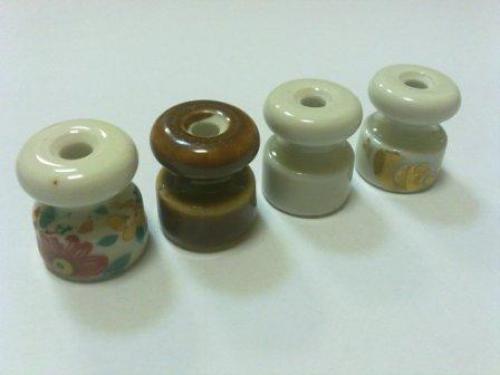

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Наверняка вы не знаете:

www.asutpp.ru

Монтаж электропроводки в деревянном доме

ХХI век — столетие синтетических материалов. Большинство окружающих нас вещей, строений, предметов быта и, даже, наша пища — это созданные искусственно вещества, которые обладают множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Нельзя говорить о прямом вреде для человека, но и о значительной пользе тоже говорить не строит.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении естественных материалов. Поэтому и жить он должен в природной среде. Никто, естественно, не призывает уподобиться Робинзону. Но создать свой экологически чистый уголок в виде деревянного дома или дачи — оптимальный выход для организации своей жизни в соответствии с требованиями души и тела.

В данной статье рассмотрим, как должна монтироваться скрытая электропроводка в деревянном доме по всем нормам и правилам.

Но конструкции деревянных домов отличаются одним неприятным свойством — они горят. Возгорание может начаться от неправильно построенной печи или печной трубы, но, гораздо чаще, это происходит в результате неполадок в электропроводке. Как бы ни хотел человек приблизиться к природе, без электричества в современном мире обойтись нельзя.

Времена, когда электропроводка в деревянном доме имела вид толстого черного провода, намотанного на вбитые в стену керамические изоляторы, давно миновали. Современная проводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сводках о пожарах в деревянных домах, где уничтожается имущество, калечатся и гибнут люди, о причине возникновения возгорания написано, что возникло оно в результате короткого замыкания. Но очень редко упоминают, что причиной этого пресловутого «короткого замыкания» являются иные факторы, среди которых наиболее распространенные — неграмотный монтаж электропроводки в деревянном доме, стремление сэкономить на важных узлах и деталях, элементарная халатность и разгильдяйство. Гораздо проще списать все на короткое замыкание. Термин технический, и чьей-то прямой вины не предусматривает.

От чего же возникает короткое замыкание? В первую очередь это пробой изоляции. Он может появиться вследствие механического повреждения внешнего слоя провода при закреплении магистрали в стене, перегрева сети при превышении допустимых нагрузок или иных причин, которые вызваны человеческим фактором. Короткое замыкание сопровождается очень быстрым, почти мгновенным высвобождением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственно, чем угрожает такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электричества в домашнюю сеть. Гораздо хуже, если в зоне действия повышенной температуры находятся деревянные или пластмассовые элементы конструкции дома. Пожар в таком случае неизбежен.

Как же правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ — «Правила устройства электроустановок». Не следует относиться к нему с пренебрежением, как к очередной бюрократической выдумке. Как и воинский устав, большинство правил техники безопасности написаны кровью. Каждое ограничение возникло не только в результате расчетов инженеров, но и вследствие конкретных несчастных случаев.

Одним из требований к таким работам является то что скрытая электропроводка в деревянном доме должна выполняться с применением проводов, покрытых негорючей изоляцией. Одними из таких являются провода марок ВВГнг (А), ВВГнг LS, РКГМ или NYM.

Провода прокладываются внутри металлических трубчатых каналов, надежно соединенных между собой способом сварки или болтовыми креплениями с электрической проводимостью. Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Использование гофрированных труб из пластика или металла в деревянных строениях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ низкой теплопроводности. Обработка дерева негорючей пропиткой такой защитой не является, так, как при высоких температурах электрической дуги замыкания сдерживающего эффекта не оказывает.

Как нельзя делать проводку в деревянном доме

При монтаже электролиний в домах из дерева многие электрики, особенно непрофессиональные, допускают наиболее распространенную, поэтому и самую опасную ошибку — монтируют провод непосредственно на деревянную конструкцию, да еще и прикрывают магистраль деревянными же отделочными материалами.

Излишняя надежда на прочность изоляции провода оборачивается пожаром спустя несколько лет эксплуатации. Внутри деревянных каналов происходит много процессов, которые предусмотреть нельзя.

Температурные перепады, изменение влажности, накопления пыли, деформации вызывают микроповреждения изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда включено освещение во всех комнатах, работают телевизор, холодильник, да еще и хлебопечка или мультиварка, возможен пробой между параллельно идущими проводниками. Если они ничем не отгорожены от деревянного основания, электропроводка в деревянном доме загорается — пожар неизбежен.

На чтобы хотелось обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещено прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофра), металлорукавов и пластиковых коробах. Это является нарушением «Правил Устройства Электроустановок» 7.1.38.

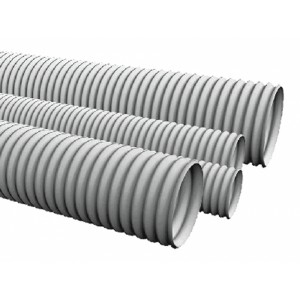

Использование пластиковых гладких или гофрированных труб опасно по причине возможности повреждения их грызунами. Как показывает практика — современные мыши и крысы очень любят полакомиться изоляцией проводов, да и самыми трубами. Скопление древесной пыли в коробах и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность состоит в том, что пламя распространяется внутри стен. Потушить его обычными пожарными средствами практически невозможно, даже если оно обнаружено на начальном этапе.

Монтаж электропроводки в деревянном доме, особенно при его небрежном исполнении, часто сопровождается микроскопическими повреждениями изоляции, которые при нагревании могут служить причиной замыкания. Температура дуги, возникающей при закорачивании проводников, достигает 5000 °С.

Пластиковые короба и гофрированные рукава такой температуры не выдерживают и прогорают, давая доступ пламени к деревянным конструкциям. Даже пропитанное специальными веществами дерево при нагревании до такой степени воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на столь высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализационная способность — свойство выдержать процесс короткого замыкания без прогорания на протяжении того времени, которое необходимо для самозатухания дуги.

Достаточным уровнем этого параметра обладают только стальные короба и трубы. Именно они и являются единственно возможными элементами для прокладки скрытых электросетей в деревянных строениях.

Металлические трубы очень технологичны для установки каналов прохождения электрокабеля. Помимо возможности нарезания их на куски требуемой длины, их можно соединять различными способами: сваркой, пайкой, резьбовыми муфтами, тройниками и т.д. Устойчивость труб к коррозии можно увеличить, покрасив ее защитной краской.

Стоимость стальных труб сравнительна со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но они проще в монтаже и практически не подвержены атмосферным воздействиям.

Как правильно выполнить монтаж скрытой электропроводки в деревянном доме

Существует много способов монтажа скрытой электропроводки в деревянных домах, но только несколько из них являются правильными. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, — максимальное соответствие требованиям пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться в негорючих материалах обладающих локализационной способностью.

Эстетические и дизайнерские соображения должны отступить на второй план. Это же касается и стоимости проведения работ. При возможном пожаре убытки будут значительно больше, чем затраты на качественную проводку электросетей.

Как уже говорилось выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за облицовкой стен или потолков являются металлические трубы и стальные короба. Если же используются ПВХ –нг (не поддерживающие горение) материалы в виде гофротрубы или монтажных коробок, то они со всех сторон должны быть защищены прокладками из несгораемых материалов, слабо проводящих тепло.

В качестве таких изоляционных прокладок могут использоваться алебастр, цементная штукатурка, бетон. Толщина слоя определяется расчетной мощностью проводки.

Но самым надежным способом обезопасить дом от возникновения пожара при неисправностях в электропроводке является монтаж с использованием стальных или медных труб и коробов. Медные трубы гораздо технологичнее — их можно изгибать в любом направлении без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной схемы.

Использование стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается работ по замене отдельных участков электропроводки. Острые края металлических коробов при протяжке могут повредить изоляцию. Поэтому эти операции производятся с применением специальных инструментов. Применения дополнительных инструментов требует и процедура нарезания резьбы при необходимости соединения участков или закрепления коробок.

Электрика в деревянном доме - выбираем трассу электропроводки

Выбор и разметка трассы прокладки электрических кабельных линий должны производиться в строгом соответствии требований ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если протяжка кабеля затруднена, вследствие особенностей архитектуры здания или наличия коммуникаций в стенах, то в сложных местах устанавливаются специальные металлические распаечные коробки (стальные или медные). Их количество не регламентируется, но и не должно быть излишним. Каждое соединение, даже выполненное по всем правилам, это лишнее звено, вносящее в систему неопределенность и ослабляющее общую стойкость цепи.

Их установка тоже должна соответствовать определенным правилам, например, коробки категорически запрещается закрывать декоративными панелями, перекрытиями или иными элементами, утрудняющим доступ при обслуживании, контроле или проведении измерений.

Глубина установки трубопроводов для электропроводки должна выбираться так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий. Количество и расположение изгибов, распаечных коробок и прочих элементов рассчитывается так, чтобы при необходимости можно было заменить провод на участке электросети без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок выбирается исходя из свойств кабеля. Кабель, проложенный в трубе должен занимать не более 40% ее внутреннего сечения и с легкостью протягиваться на всю длину участка. Кроме того прокладывать в каждой трубе допускается не по одному кабелю, а несколько. При этом их суммарное сечение также не должно превышать 40 % от диаметра трубы. Сечение кабеля определяется по наружному диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб, толщина стенки труб должна выбираться исходя из сечения жил кабеля (провода), который проходит в этой трубе.

Сечение жил проводов, мм2		Труба с толщиной стенки не менее, мм
Алюминиевые провода	Медные провода
4	2,5	не нормируется
6	-	2,5
10	4	2,8
от 16 - до 25	от 6 - до 10	3,2
от 35 - до 50	16	3,5
70	от 25 - до 35	4

Перед операцией протягивания кабеля обязательно производится замер сопротивления изоляции. Это делается для определения соответствия провода техническим условиям проектной документации и с целью проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к работе.

Сам процесс протягивания кабеля происходит с применением специальных торцевых втулок из пластика, которые защищают изоляцию от повреждения об острые края труб или коробов. После протяжки изоляция замеряется еще раз, чтобы исключить возможность подключения поврежденного в процессе работы проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Проводка в деревянном доме - какой провод выбрать для прокладки в трубах

После составления схемы проводки и разметки всех узлов разводки, необходимо определить, какой именно провод использовать в монтаже. Для деревянных конструкций созданы специальные провода под маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами, которых может быть до пяти.

Изоляция провода двойная. Внутренний слой сделан из поливинилхлорида и изолирует каждую жилу отдельно, причем каждый провод окрашивается в другой цвет, что облегчает монтаж выключателей, осветительных и иных приборов. Внешняя часть кабеля покрывается специальной негорючей защитной изоляцией из композитного пластика. Она очень прочная и гибкая, позволяет без труда протягивать кабель значительной длины по трубе с помощью специального стального троса.

Такие провода эксплуатируются при диапазоне температур от -50 до +50 °С. Изоляция имеет очень высокие антикоррозионные свойства, не вступает в реакцию с химическими веществами и не деформируется при температурных перепадах. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВВГнг LS, ВВГнг-П LS по своим качествам не уступают предыдущим модификациям кабелей, но, дополнительно к ним, при нагревании не выделяют вредных непрозрачных веществ и ядовитого хлористого водорода. На это указывает индекс LS.

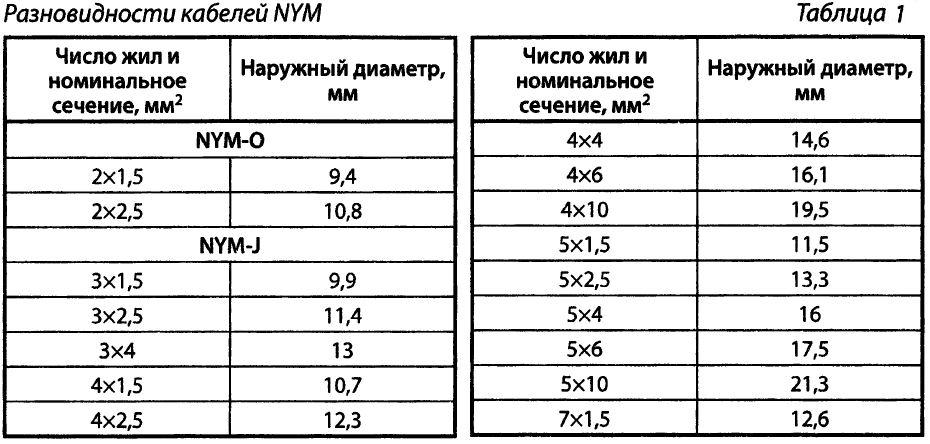

Соответствующий ГОСТ 22483 кабель NYM тоже создан на базе медных жил, но обладает тройной изоляцией. Жилы изолируются разноцветным поливинилхлоридом отдельно, затем все вместе полиолефиновым композитным материалом и заключаются в оболочку из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая электропроводка в деревянном доме не обходится без установки розеток и выключателей. В местах установки розеток и выключателей необходимо с помощью специальных инструментов высверлить гнезда под установку металлических коробок, где и закрепляются приборы. Эти коробки, так же, как и монтажные, протяжные и распаечные устанавливаются по специальной технологии.

Она предусматривает выполнение нескольких обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое, чтобы зафиксировать надежный контакт между всеми элементами.

Контакт необходим для заземления всей конструкции. Если монтаж электропроводки в деревянном доме обеспечил непрерывность цепи всей металлической конструкции, то достаточно выполнить заземление только на распределительном щите. В случае возможных разрывов, необходима установка дополнительного заземляющего провода, который соединяется способом пайки с каждой коробкой и трубой. Заземление электрической сети в деревянном доме является очень важным элементом обеспечения пожарной и электрической безопасности, предохраняя от возможного искрения и перегрева элементов цепи.

Существует несколько вариантов крепления коробок к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае применения медных труб, их концы, находящиеся в коробке, развальцовываются. Если трубы стальные — то соединение с коробкой происходит с помощью завинчивания гаек. В этом случае на концах трубы должны быть нарезана специальная резьба, а сами гайки после максимально плотного закручивания, должны быть зафиксированы и защищены от коррозии.

Распределительные и технологические коробки должны соответствовать классу защиты не ниже IP -54, что соответствует защите от проникновения промышленной и бытовой пыли внутрь объема и предохранению от попадания в коробку брызг воды.

Испытательные работы после монтажа проводки в деревянном доме

После окончания монтажа металлических труб и коробок будущей электросети производится замер заземления, который должен определить надежность соединения всех частей цепи. Все конструкционные элементы должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при подсоединении к шине с маркировкой «РЕ».

После окончания проверочных работ и устранения всех возможных недоделок, производятся работы по прокладке кабеля. Не будет лишним напоминание, что сопротивление изоляции каждого участка кабеля производится перед началом монтажа и после него. Длина кабеля должна выбираться так, чтобы в каждой монтажной коробке создавался определенный запас длины, который может потребоваться при изменении подключений.

В случае точного соответствия длины кабеля расстоянию между установочными коробками, если требуется подключить иной прибор, выключатель или произвести иные работы, нужно менять кабель на всей длине участка. Процесс довольно трудоемкий, да и стоимость качественного кабеля довольно высока.

Используются в прокладке сетей деревянного дома только трехжильные или пятижильные кабеля с обязательным заземлением. Электрический ток — вещь хотя и привычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Похожие материалы на сайте:

electricvdome.ru

Правила прокладки скрытой и открытой электропроводки в загородном деревянном доме: рекомендации специалистов

Жилые постройки из дерева — одни из самых древних архитектурных сооружений. Но и в наши дни, когда ассортимент строительных материалов поражает человеческое воображение, большинство счастливых обладателей загородного участка предпочитают для возведения дома использовать древесину с экологическими качествами и естественной красотой, которой не сравниться ни один отделочный материал.

Да и среднестатистические жители городов, во владении которых есть небольшой дачный участок, отдают предпочтение сооружению несложных построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж они обязательно оснащаются электропитанием. Поэтому очень важно понимать, как выполнить разводку и подключение электропроводки в деревянном доме, чтобы её использование не подвергало опасности жизнь человека и сохранность его имущества.

Требования, предъявляемые к проводке в деревянных постройках

Для начала каждый желающий заняться самостоятельным подведением электричества в деревянный дом должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или подсоединить розетку с выключателем далеко не достаточно. В первую очередь — это обусловлено повышенными требованиями безопасности использования электроприборов в постройках из дерева.

Лучше доверить все работы квалифицированным электрикам. Но быть осведомленным в основных правилах как пролагать электропроводку в деревянном доме нужно каждому домовладельцу даже по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электрической проводке в деревянных жилых строениях?

1. Важно полностью исключить или по максимуму минимизировать возможность возгорания электрических кабелей, для недопущения передачи открытого источника огня на деревянные части дома при возникновении замыкания в электрической цепи.
2. Основные показатели и характеристики используемых в проводке кабелей должны в точности соответствовать нормам и правилам и иметь достаточный запас мощности, выдерживающий пиковые нагрузки. Ни в коем случае не должно возникать любых проявлений нагрева вводного провода или клеммного соединения.
3. Техническое состояние электрических проводов не должно допускать даже малейших рисков поражения жильцов дома или животных электрическим током.

Вопрос эстетической составляющей в условиях деревянных домов должен отойти на второй план. На сегодняшний день есть много вариантов решения данной проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности для улучшения внешних характеристик строения. Такие действия могут привести к необратимым последствиям.

Особенности ввода электричества в доме из дерева

Самым опасным участком электрической проводки считается вход проводов через стену чердака, изготовленную из древесины. Среди народных умельцев бытует ошибочное мнение, что для обеспечения безопасного ввода кабеля в дом достаточно куска резинового шланга. Но использование такого материала неприменимо, так как в состав резинового изделия входит сажа, представляющая, собой углерод, который хорошо проводит ток.

Поэтому в процессе старения резинового шланга могут появляться мосты, пропускающие, электричество с довольно высокими показателями удельного сопротивления. Из-за этого возникает нагрев кабеля на локальных участках, что может привести к возгоранию сухой древесины.

Если основной целью владельца деревянного дома является полная реконструкция электрической проводки и приведение последней в надлежащее состояние, то начать модернизацию нужно с ввода электрического кабеля в здание. При этом специалистами рассматривается два основных метода того, как завести силовой кабель в деревянную постройку:

1. Прокладка электрического силового кабеля под землёй является самой надёжной в плане безопасности, так как провода спрятаны от влияния внешних факторов. Но в плане стоимости такой вариант слишком затратный и подразумевает проведение земляных работ. По правилам прокладки подземной электропроводки глубина траншеи должна составлять не менее 80 см.
2. Воздушная проводка, подразумевает работы на электрическом столбе, проводить которые без наличия необходимого допуска строго воспрещается. Это могут делать только квалифицированные электрики.

Участок электрической магистрали от высоковольтного столба к деревянному строению должен выполняться из проводов, сечение которых составляет более 16 мм. Оптимальными являются самонесущие алюминиевые провода, обладающие качественной изоляцией. Эксплуатационный ресурс такого кабеля должен составлять 25 и более лет.

Естественно, ввод такой линии внутрь помещения недопустим. Если следовать установленным правилам, прокладка электрических проводов с токонесущими частями из алюминия по легко воспламеняющимся конструктивным элементам дома строго запрещена. Поэтому в постройках из дерева можно прокладывать только проводники из меди.

Подключение электрического кабеля должно проводиться с наружной стороны дома. Для этого применяют специальные сжимы, благодаря которым обеспечивается качественный контакт, который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие сквозь деревянные стены или перекрытия между этажами обязательно должны заключаться в металлические гильзы. Благодаря такой дополнительной мере предосторожности достигаются следующие цели:

• электрический кабель будет защищён от механических повреждений, обусловленных смещением конструкции дома в связи с усадкой или колебанием почвы;
• металл огнеупорный материал, который надёжно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящее к нагреву и дальнейшему возгоранию электропроводки;
• электропроводка в труднодоступных и малозаметных местах будет надёжно защищена от мелких вредителей – крыс и мышей.

Если рассматривать толщину стенок трубы, то она регламентирована действующими правилами. В случае, если необходимо пролагать провода, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля применяется толстостенная защита до 10 мм. Это не допустит прогорания металлической гильзы при коротком замыкании. Данное правило применимо ко всем участкам электрической разводки в деревянном доме.

Прокладка проводов от ввода в дом к электрическому щитку

Ещё одним важным участком электрической проводки деревянных домов является промежуток от ввода до щитка распределения внутридомовой электрической системы. Особой специфичностью данного участка считается незащищенность последнего от перегрузки при помощи автоматов. А учитывая то, что его прокладывают в чердачном или подсобном помещении, то опасность пожара в случае короткого замыкания сильно увеличивается, так как полагаться на автоматическую защиту подстанции не стоит. Поэтому для решения проблемы используют два кардинальных способа.

1. Кабель по всей длине заключается в трубу из металла, с параметрами, соответствующими установленным правилам. Но такой способ применим на коротких промежутках электросети протяжённостью до 3 м.
2. Более приемлемым методом считается установка автомата, помещённого в герметический бокс прямо перед вводом линии в деревянное помещение. Порог срабатывания такого прибора должен быть на уровень выше основного автомата, размещённого в распределительном устройстве.

Ещё одним вариантом решения проблемы является размещение автоматов и электрического счётчика на внешней стене снаружи деревянного дома в отдельном защищённом коробе. Естественно, такой вариант самый надёжный хоть и неудобный для владельцев жилплощади.

Монтаж распределительных щитков

Электрический кабель ввода в деревянный дом напрямую без дополнительных ответвлений попадает в распределительный щиток, который состоит из следующих элементов:

• короб из пластика или металла с местами под размещение прибора, контроля потребляемой электроэнергии и автоматических защитных устройств;
• электрический счётчик с соответствующей опломбировкой;
• двухполюсное или трёхполюсное автоматическое устройство защиты главного вводного кабеля;
• защитные автоматы для внутридомовой разводки электропроводки в деревянном доме;
• очень удобно, если в отдельную зону выделено гаражное и дворовое освещение, а также электроснабжение подсобных помещений.

Расчёт мощности автомата для каждой отдельно взятой зоны выполняется в индивидуальном порядке. Основным правилом, которым руководствуются при этом – это срабатывание защиты при возникновении перегрузки на слабом участке внутридомовой проводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при закупке аппаратной части распределительной системы, так как от этого зависит безопасность людей.

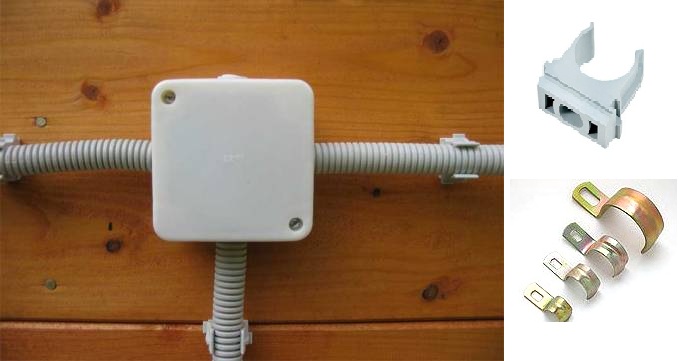

Открытая проводка в деревянном доме

Если рассматривать способы разводки электропроводки в деревянном доме, то к самому безопасному можно отнести открытый вариант прокладки проводов. Плюс ко всему такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабеля прокладываются по внутренним стенам и потолку помещения. Для эстетической маскировки проводов их можно задекорировать в ретростиле или поместить в декоративный короб из пластика.

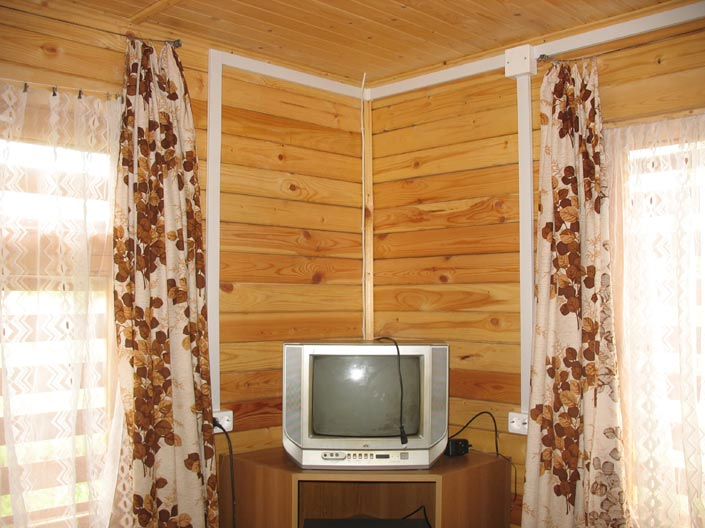

Электрический кабель пролаживают в самозатухающий канал. При этом в строительных магазинах можно найти изделие, подходящее по цвету в соответствии с общим стилем постройки. Такой короб популярен в бревенчатых домах и постройках, обшитых вагонкой из дерева с ровными стеновыми поверхностями.

Использование кабелей в оплётке придаст электрической проводке состарившийся вид в ретростиле. Провода напоминают витые шнуры, закреплённые к деревянной стене через изолятор из керамики. Такой способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс ко всему такой тип проводов подчеркнёт общую стилизацию постройки.

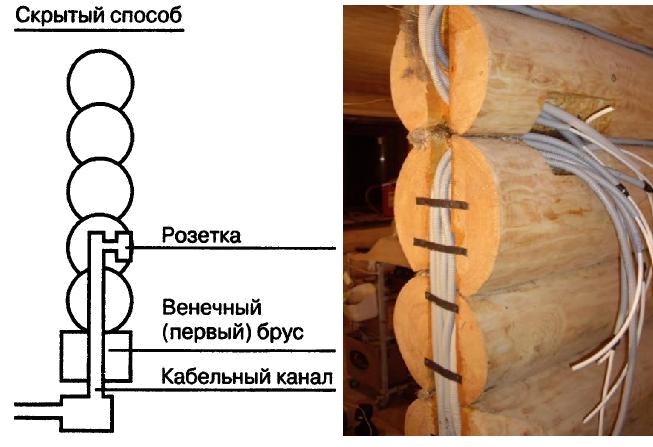

Скрытая электропроводка в деревянном доме

Если рассматривать скрытую электропроводку в деревянном доме, то её монтаж очень трудоёмкий и в случае необходимости модернизации или ремонта электрических кабелей делает процедуру дорогостоящей и неудобной. Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение именно скрытому способу монтажа электрических кабелей.

Домовладельцы деревянных строений не хотят портить внешний вид отделки дома распределительными щитками и проводами. Закладка скрытой электропроводки начинается ещё на стадии проектирования здания. При этом в целях безопасности, провода помещаются в трубу из металла или оцинковки, которая обязательно должна быть окрашена. Для подъёма кабеля к розетке или выключателю обустраивается специальное защищённое от возгорания отверстие.

Монтаж электросетей в деревянных строениях скрытым способом должен выполняться только в соответствии с нормами и правилами проведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабеля, проходящие в перекрытиях здания, обязательно помещаются в металлический рукав или трубу из негорючей пластмассы.

Также скрытый способ проводки может размещаться в заземлённых трубах из металла. Бревенчатые постройки зачастую усаживаются, что необходимо учитывать, не допуская воздействия брёвен на провода или металлические рукава. Для проводки кабелей сквозь стены используют специальные гильзы из металла. Но из-за того, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их комбинируют.

Особенности монтажа электрических приборов

После изучения схемы разводки электрических проводов в деревянной постройке и нанесения разметки линий кабелей можно переходить к монтажу электрических распределительных устройств ­– розеток, светильников и выключателей. При этом крепление всех электрических узлов должно выполняться только на заранее подготовленной металлической площадке, закреплённой на деревянной поверхности. Только благодаря металлической защите можно обеспечить должный уровень пожаробезопасности в доме из древесины. Это правило касается и распределительных коробов.

Проблемой многих любителей самостоятельного ремонта при монтаже электрической проводки является несоблюдение норм и требований пожаробезопасности в деревянных постройках. Ни в коем случае нельзя использовать стандартные провода и электрические приборы, так как это противоречит правилам техники безопасности.

Прокладка электрической проводки в деревянных строениях должна выполняться только с учётом всех рекомендаций, что позволит гарантировать долговечность и эффективность выполненных работ, а также безопасность всех жильцов дома.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар - это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии  в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

• ВВГнг (А),  ВВГнг-П(А) - медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с  применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода "нг" - означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) - обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

• ВВГнг LS, ВВГнг-П LS - данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения  LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.
• NYM - медный провод с цельной жилой. Изготавливается  по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет  тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.

• РКГМ - медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка - это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик  обладает эффектом самозатухания. При воздействии на него высокой температуры или  открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида,  полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

• поливинилхлорид (ПВХ) - состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов  Цельсия. Имеет небольшую ударопрочность. Цвет серый.
• полиамид - самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к  механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
• полипропилен - самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105,  устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий,  внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается,  из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево "сосна". При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

• метод скрутки - жесткий, одножильный провод
• метод скрутки с дальнейшей опайкой оловом - жестки, одножильный и мягкий, многожильный
• метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы - мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

elektrika-svoimi-rykami.com

Внутренняя проводка в деревянном доме — Меандр — занимательная электроника

Читать все новости ➔

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. Рассмотрим практически все возможные варианты.

Вариант 1. Проводка открытым(в т.ч. и незащищенным) кабелем. Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции.

Будьте осторожны! Изоляция должна быть изготовлена из материалов, не распространяющих горение.

Такими кабелями являются ВВГнг  или NYM (рис. 1).

Кабели силовые для стационарной прокладки NYM-O, NYM-J на 300/500В созданы с медными токопроводящими жилами, с ПВХ изоляцией, с заполнением из мелонаполненой резиновой смеси, в оболочке из ПВХ пластика.

 Рис. 1. Внешний вид кабеля NYM

Применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 300/500В частоты 50Гц. Для прокладки в сухих, влажных и мокрых помещениях под и над штукатурках, непосредственно в бетоне (за исключением уплотненного), в каналах и трубах. Разновидности кабелей NYM представлены в табл. 1.

 Будьте осторожны!

При прокладке кабеля NYM вне помещений не допускается воздействие солнечных лучей.

Коротко о инструкции. Токопроводящая жила- медная проволока класса 1. Изоляция поливинилхлоридный пластикат ПВХ. Изолированные жилы многожильных кабелей отличительную расцветку.Это интересно знать. Кабель марки NYM-O выпускается без желто-зеленой жилы, а NYM-J – с желто-зеленой жилой.

Скрутка - изолированные жилы одинакового сечения двух-, трех-, четырех-, пяти- и семижильных кабелей скручены. Заполнение - мелонаполненая резиновая смесь. Оболочка - ПВХ пластикат не распространяющий горение.

Приведу основные характеристики кабелей NYM.

• Испытательное переменное напряжение частотой 50 Гц: 2000В.
• Макс. Допустимая температура нагрева жил при эксплуатации: +700С.
• Макс. Допустимая температура нагрева жил при токах К.З: +1600С.
• Относительная влажность воздуха при температуре до +350С: до 98%.
• Температурный диапазон: эксплуатации: от -400С до +700С прокладки и монтажа: не ниже -150С.
• Радиус изгиба кабелей при прокладке и монтаже: не менее 4-х наружных диаметров кабеля.
• Строительная длина кабелей: не менее 50м.
• Срок службы кабелей: не менее 30м.

Это интересно знать.

Кабели ВВГнг и NYM допускается крепить электротехническими скобами непосредственно к поверхности в том случае, если сечение жилы не превышает 6мм2 и прокладка ведется одиночным кабелем.

Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо:

• Или устанавливать под кабель прокладку из негорючего материала (метала или асбеста) таким образом, чтобы она выступала не менее чем на 10 мм с каждой стороны.
• Или обеспечить соблюдение воздушного зазора не менее 10 мм от горючего основания (рис. 2)

Рис. 2. Проводка открытым способом в стиле ретро «ретро»

Последний вариант похож на «древний» способ устройства электропроводки витым проводом (рис. 3) на керамических роликах (рис. 4).

Рис. 3. Потолочная проводка на керамических роликах

Рис. 4. Керамические ролики

К сожалению, не ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна (рис. 5).

Рис. 5. Проводка открытым способом с использованием электротехнических скоб

Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

Вариант 2. Проводка в электротехнической гофрированной трубе. Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую гофрированную гибкую трубку (рис. 6).

Рис. 6. Варианты пластиковых гофрированных гибких трубок

Будьте осторожны!

Такие трубы должны быть изготовлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Монтаж в обычных (горючих) трубах ПВХ по деревянным основаниям категорически запрещен!

Трубы крепят специальными клипсами (рис.7). В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.к. все это напоминает некоторое производственное помещение (рис. 8).

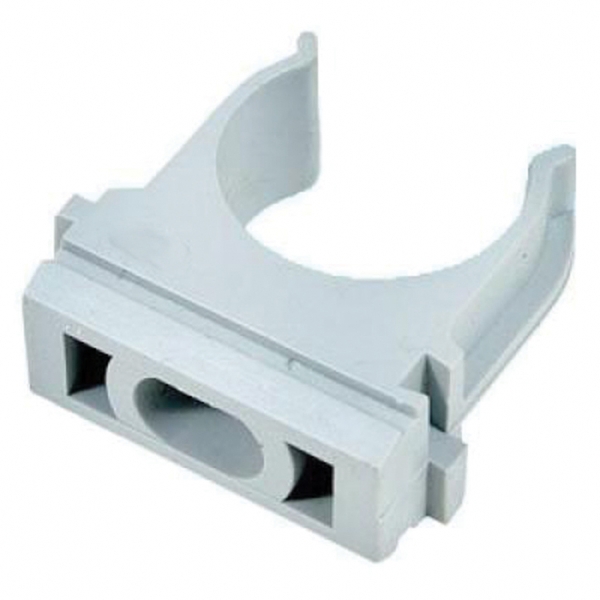

Рис. 7. Так выглядит клипса для электромонтажа

Рис. 8. Монтаж с использованием гофрированных трубок

Это интересно знать.

Если потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно.

С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита т механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки является проводка в жестких пластиковых трубках.

Вариант 3. Проводка в кабель-каналах или электротехнических коробах. Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель каналы выпускаются любых размеров (рис.9) и разных цветов.



Рис.9. Варианты кабель-каналов

Будьте осторожны!

Кабель-каналы должны быть изготовлены из пластика, не распространяющего горение, и иметь соответствующий сертификат.

Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков.

Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение. Важным преимуществом является то, что в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели (рис.10).

Рис.10. Проводка в кабель-каналах

Это интересно знать.

Дачный домик- он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.

Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен. Однако и здесь не обходится без «подводных камней».

Будьте осторожны!

Короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет.

Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.

Несколько слов о цвете и фактуре. Велико желания владельца дачи, чтобы было «все красиво». И начинается подбор кабель-каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия- выключатели, розетки, распаечные коробки.

И вот тут то начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям. Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось. Но прошло время…   Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы… Да просто, передвигая мебель, зацепили включатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку. И вот она- незадача. Никак не удается подобрать цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?

Полезный совет.

Подумайте б этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производиться короба и электроустановочные изделия белого цвета, выбор их будет велик.

Вариант 4. Скрытая проводка в деревянном доме. В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но, тем не менее, сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует жертв», а средства позволяют, то нет ничего невозможного (рис.11).

Рис.11. Принцип создания скрытой проводки в доме из бревен.

Будьте осторожны!

Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности. Т.е. кабель должен быть заключен в оболочку, локализующую горение.

Во-первых, этой оболочкой может являться стальная труба. В случае возможного возгорания такая труба обеспечит нераспространения огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходи из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.

Трубы укладываются с незначительным уклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15-97 ( МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63. ). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочные коробки.

Во-вторых, существует другой способ скрытой прокладки кабеля- по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон. В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки.

Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю вас, что перетянуть впоследствии жесткий провод не получится. Этот второй способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины?

Будьте осторожны!

На некоторых сайтах электротехнических компаний можно встретить фотографии работ по монтажу скрытой электропроводки в деревянных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой. Значит можно и так? Нет! Категорически нельзя!

Монтажники идут на явное нарушение установленных правил соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?.. Вот что сказано в табл. 14.2 СП 31-110-2003 о способ выполнения групповых сетей для зданий из деревянных и других конструкций, из горючих материалов не ниже группы горючести Г3 по СНИП 21-01:

«Открыто допускается проводить в коробах, специальных коробах, удовлетворяющим требованиям НПБ-246. Допускается прокладка одиночным кабелем с медными жилами, сечением не более 6 мм2, не распространяющим горение, без подкладки. Скрыто допускается проводить: в металлических трубах- кабелями и изолированными проводами; под слоем штукатурки- кабелем, не распространяющим горение, по намету штукатурки».

Возможно, Вам это будет интересно:

meandr.org

правила монтажа и варианты прокладки

Один из ключевых принципов монтажа электросетей гласит, что прокладка кабеля ведется по кратчайшему из возможных путей.

Этот принцип распространяется практически на все виды сетей. Место ввода кабеля в частный дом определяется произвольно, но с учетом расположения линии и подводящих проводов.

Подвод электроэнергии к частному дому производится воздушным или подземным способом. Проводка электричества в деревянном доме своими руками — это трудоемкий процесс.

В этой статье мы рассмотрим, как и какую электрическую проводку лучше делать/проводить и использовать в деревянном доме своими руками, какие провода подходят для электропроводки.

Общая информация

Подземный метод подвода электроэнергии достаточно дорог, трудоемок и сложен в реализации, имеет некоторые ограничения по геологическим особенностям грунта. Правильно проложенный кабель считается более надежным по сравнению с воздушным, но ремонт трассы в случае повреждения связан со значительными затратами. В силу упомянутых причин в частном домостроительстве этот способ применяется редко.

Воздушный способ подключения технически проще. Для ответвления по воздуху применяются изолированные медные или алюминиевые провода сечением не менее 10 мм² и 16 мм² соответственно.

Шаг опор 15-20 метров, если расстояние между магистральной линией и домом превышает предельно допустимое, необходимо установить дополнительную опору. Воздушная линия должна проходить на расстоянии не менее 3,5 м над землей, размещение кабелей над крышей дома или других построек категорически запрещено.

Принципиальное отличие деревянного дома от любого другого – горючесть материала. Поэтому в процессе проектирования важно помнить следующее:

• Прямой контакт проводки со стеной не допускается.
• Внутренние сети монтируются только из медного кабеля с термоусаживаемыми трубками.
• Кабели внутренних сетей закладываются в короба из негорючего материала или металлические трубы.
• Обязательно выполняется расчет максимальной нагрузки на сеть. При этом учитываются мощности всех электроприборов. Включая даже ночник в спальне.

При вводе кабеля в дом необходимо выполнить переход от алюминиевых проводов наружной сети к медным внутренним. На вводе устанавливаются стальные втулки, сквозь которые протягивается вводной провод, в металлической гофре. Это обеспечивает защиту от возможного возгорания и уменьшает риск повреждения провода при осадочной деформации конструкции. Для дополнительной защиты от возможных перегрузок на вводе кабеля рекомендуется устанавливать еще один защитный автомат.

Устройство и выбор типа электропроводки

При соблюдении требований ПУЭ в деревянном доме можно монтировать и скрытую (внутреннюю), и открытую (наружную) проводку своими руками. Исходя из соображений безопасности, предпочтительнее монтаж проводки открытым способом.

Прежде, чем приступать к разработке схемы, следует начертить подробный план дома и каждого помещения с указанием расположения мебели, предполагаемых мест установки бытовой техники и других электроприборов с указанием их типа. При таком подходе уменьшается вероятность установки ключевых элементов сети в труднодоступных местах, рационализируются маршруты прокладки кабеля и достигается заметная экономия материалов.

Оптимальное сечение кабеля выбирается на основе расчета потребляемой мощности по каждому помещению. Рекомендованный запас по токовой нагрузке составляет примерно 30%.

Последовательное подключение нескольких комнат от одного провода запрещено, для каждого помещения прокладывается отдельная линия. Соединения линий с основным кабелем выполняются в распределительных коробках и тщательно изолируются. Поскольку любые соединения являются самыми уязвимыми местами сети, распределительные коробки должны быть установлены так, чтобы к ним всегда имелся беспрепятственный доступ.

Осветительную группу подключения в небольшом доме можно сделать общей для всех комнат. При обустройстве розеточных групп важно помнить, что критичное количество точек в группе – 4.

Мощные электроприборы, такие как электроплита, электрический котел, конвекторы, оборудование домашней мастерской, выделяют в отдельные группы подключения с индивидуальными УЗО.

Для внутренних сетей деревянного дома рекомендуется использовать медный кабель типа ВВГнг. Наружная оболочка кабеля этого типа изготовлена из негорючего синтетического материала. Промышленность выпускает несколько разновидностей кабеля ВВГнг с разным количеством жил. Для однофазной проводки рекомендуется трехжильный провод.

Оптимальное решение для внешней защиты проводки в деревянных домах – медные трубки, но можно использовать и короба из негорючего пластика. Объем короба должен быть больше суммарного объема кабелей примерно на 40%. Это упростит процесс монтажа. Металлорукава и гофру из ПВХ в деревянных домах использовать нельзя из соображений безопасности.

Правила монтажа и варианты прокладки

Теперь давайте рассмотрим правила прокладки и монтажа электропроводки в деревянном доме своими руками. После выполнения и согласования проекта производится разметка мест установки диммеров, осветительных приборов, розеток, щитов, выключаткелей и маршрутов прокладки кабелей.

Трассы прокладывают кратчайшим путем, строго горизонтально или вертикально, все повороты выполняют под прямым углом. Важно, чтобы трассы кабелей не мешали установке мебели и оставались доступными для осмотра.

Для деревянных домов рекомендуются щиты открытого типа. На щит устанавливают счетчик, автоматы защитного отключения и заземление.

Открытый

Существует три способа монтажа открытой (наружной) электропроводки в деревянном доме:

• На скобах;
• На изоляторах;
• В кабель-каналах.

Прокладка проводки в кабель-каналах – оптимальное решение для домов с гладкими стенами. При таком способе монтажа обеспечивается простота добавления или замены участка провода, создание новых ответвлений, достаточное охлаждение кабеля во время эксплуатации. При выборе кабель-канала важно помнить, что пространство канала не должно заполняться полностью.

Примерно 40% пространства остается свободным, в противном случае отвод тепла от проводов будет сильно затруднен. Перегрев проводки может привести к повреждению изоляции, короткому замыканию и возгоранию.

В продаже есть кабель-каналы под цвет дерева, то есть проводка не будет бросаться в глаза.

Монтаж проводки на изоляторах (например, ретро-проводка) распространенное решение в деревянном доме из оцилиндрованного бревна. К стене сначала крепят пластиковые или керамические изоляторы, а на них устанавливают двойной витой шнур.

При таком способе монтажа обеспечивается достаточное охлаждение кабеля во время эксплуатации. На практике монтаж на изоляторах часто комбинируют со скрытым монтажом. Эстетика ретро-проводки довольно своеобразна, но ее несомненное преимущество – свободный доступ к любому участку.

Монтаж на скобах в жилых помещениях применяется крайне редко в силу неэстетичности.

Скрытый

Монтаж скрытой проводки в деревянном доме – процесс трудоемкий и технически сложный. Скрытые коммуникации закладывают в процессе возведения дома. Кабели заключают в металлическую трубу, медную или оцинкованную. С точки зрения надежности системы медные трубы предпочтительнее, так как они не подвержены коррозии.

Кроме этого они легче поддаются резке, гибке и обработке срезов. При выборе защитной оболочки соотношение свободного пространства и диаметра кабелей должно составлять не менее 4:6.

Каждый срез необходимо тщательно зачистить и отшлифовать, чтобы случайно не повредит изоляцию провода при протяжке.

Все соединения проводов выполняют в распределительных коробках с помощью СИЗ. На вводе в распределительную коробку рекомендуется оставлять запас провода примерно 20 см для подстраховки на случай необходимости ремонта или перемонтажа.

В процессе электромонтажа скрытой проводки в деревянном доме каждый отрезок провода после протягивания в трубу необходимо прозвонить, чтобы исключить вероятность монтажа случайно поврежденного шнура, замкнутого на оболочку. Подъемы к точкам подключения выполняются через специальные отверстия. Сквозные проходы через стены выполняют через стальные гильзы.

Металлические оболочки обязательно заземляют.

Предлагаем вашему вниманию посмотреть видео-обзор, как правильно и грамотно сделать монтаж и проложить скрытую эл проводку в деревянном доме своими руками:

Установка фурнитуры

Для установки в деревянных домах рекомендуется фурнитура повышенной пожаробезопасности. Все выключатели, розетки и прочие устройства в местах соединения проводов устанавливают на негорючих подкладках толщиной не менее 10 мм.

Типичные ошибки

Ошибки в проектировании и воплощении проекта внутренних электрических сетей деревянного дома могут очень дорого обойтись владельцу. Чаще всего приходится сталкиваться со следующими нарушениями технологии обустройства проводки:

• Неправильное распределение нагрузки. Перегрузка кабельных линий опасна возможным перегревом провода, что приводит к нарушению целостности изоляции и может стать причиной пожара.
• Слишком малый зазор между проводом и базовой деревянной поверхностью. При этом повышается риск случайного повреждения провода во время монтажа.
• Неправильный выбор сечения кабеля. Осветительная часть проводки выполняется из проводов сечением 1,5 мм². Для розеточных групп понадобится кабель сечением не менее 2,5 мм². Электроплиты и другое мощное электрооборудование подключают кабелями сечением 4 мм². Использовать осветительные провода для обустройства розеточных групп запрещено, розеточные провода для освещения не применяют из соображений экономической целесообразности.
• Смешивание низковольтных и высоковольтных кабелей в одной монтажной коробке. Помехи от высоковольтной линии ухудшают работу домашней электроники. В случае ошибок монтажа также не исключаются пробои на слаботочные провода, что может стать причиной пожара.
• Скрытые распределительные коробки. По статистике примерно половина проблем с электросетями связана с нарушениями соединений проводов. Устранение любых неполадок в проводке связано необходимостью осмотра распределительных коробок. Поэтому важно установить их в местах недоступных для детей и животных, но удобных для проведения ремонта.

Неправильный выбор материалов для защитных оболочек. Кабель-каналы и гофру из ПВХ в деревянных домах использовать категорически запрещено.

Видео-инструкция, как правильно сделать электропроводку (проложить скрытую или провести наружную) в деревянном доме своими руками:

elektrik24.net

требования, виды, последовательность работ и рекомендации по монтажу

Мы живет в современном компьютеризированном мире, где многие вещи вместо нас выполняют машины, но деревянные дома набирают все большую популярность. Обитая в крупных городах, появляется желание единения с природой, жить в доме из натуральной древесины и в экологически чистом месте. Тем не менее, современному человеку уже не обойтись без многих вещей, например, электричества.

Электропроводка в доме из древесины должна быть сделана максимально правильно, дабы избежать возгорания, поэтому к данному процессу стоит относиться достаточно серьезно.

В нашей статье мы подробно опишем монтаж проводки в деревянном доме. Рассмотрим основные два способа прокладки электропроводки в доме, технологию и правила прокладки силового кабеля к дому, расскажем, как произвести установку электрических приборов в деревянном доме.

1. Предъявляемые основные требования к проводке в деревянном доме;
2. Открытая электропроводка в деревянном доме;
3. Скрытая электропроводка в деревянном доме;
4. Подготовительные работы при монтаже электропроводки;
5. Прокладка силового кабеля к деревянному дому с улицы;
6. Монтаж установочных изделий, розеток и выключателей.

Предъявляемые основные требования к проводке в деревянном доме

Первое и наиболее важное требование к проводке в частном доме – это правильный подбор кабелей, которые должны выдерживать определенную степень нагрузки с 30% запасом мощности. Проводимые кабели, в обязательном порядке, должны быть под защитой специальной оболочки, которая не должна поддаваться горению и выдерживать воздействия любого механического характера. Проводка в деревянном доме должна быть максимально спрятана, но при этом, места соединения должны быть открыты для легкого доступа, чтобы при любой возникшей ситуации и необходимости, можно было бы произвести осмотр либо мелкие ремонтные работы.

При монтаже электропроводки стоит учитывать способы соединений алюминиевых и медных проводов. Основные требования гласят о необходимости в обязательной установке УЗО, которое будет отключать подачу питания при любой перегрузке проводки. В случае перегрузки проводки, защитные устройства будут предотвращать возможность замыкания электропроводки. Одно из обязательных требований предусматривает отдельную ветку с повышенным запасом мощности для электрических приборов с особой мощностью, например, электропечь.

Проводка в деревянном доме должна быть смонтирована в специальных гофрах, которые можно найти в продаже вместе с электропроводами. Гофрированные шланги подбираются моделью под особые характеристики использующихся проводов. Например, гофра из материала пластик хорошо подойдет для сетей бытового предназначения.

Допустимо прокладывать электропровода и кабель через строительную конструкцию, но в специально выполненных отверстиях. При этом места прохода кабелей через строительную конструкцию, зазоры между кабелями, проводами и трубой необходимо уплотнять заделкой из легко удаляемого негорючего состава. Таким составом является, например, смесь цемента с песком в пропорции 1:10, песок с глиной – 1:9, либо смесь глины, цемента и песка в пропорции 1,5:1:11, или строительный гипс с перлитом вспученным – 1:2.

Заделку сквозного прохода в строительной конструкции выполняем но по всей толщине перегородки либо стены, чтобы исключить проникновение в помещение газа либо влаги. Заметим, что проводка должна прокладываться при температуре не больше 15°С ниже нуля. Желательно отдавать предпочтение проводам с изоляцией и кабелям в защитной оплетке с жилами из меди: для силовых подключений и сети розеток с сечением не меньше 2,5 мм/кв., а для осветительных нужд – 1,5 мм/кв.

Открытая электропроводка в деревянном доме

Прокладка электропроводки в доме подразделяется на два основных способа: скрытая и открытая. В данном разделе рассмотрим открытый монтаж электрических проводов.

Схема открытой прокладки электропроводки в частном доме значительно упрощает обслуживание и ремонт коммуникаций, но чаще всего такую схему применяют при монтажных работах, например, в бане, где повышена влажность и вероятность возгорания при замыкании от попадания влаги также высока.

Проводка в деревянном доме открытого типа может выполняться по стенам, в трубках из пластмассы, в специальных плинтусах под кабель либо в специальных пластиковых каналах под кабель. Данные конструкции изготавливаются из материалов, которые не подвержены возгоранию либо из самозатухающих материалов, которые обладают электроизоляционными свойствами. Конфигурации таких кабелей могут быть самыми разнообразными и производятся всего в трех цветах: коричневом, светло-коричневом и белом.

Производя монтаж открытой проводки в каналах либо кабельных плинтусах, не рекомендуется смешивать между собой осветительные, слаботочные и силовые провода. Для избегания перегрева коммуникаций каналы допускается заполнять проводами до 60%. При полном заполнении каналов и коробов возможность отведения тепла сводиться к минимуму, что является основной причиной короткого замыкания и возгорания проводки.

Высота прокладки коммуникаций по открытой схеме не нормируется. Каналы и плинтусы при закреплении должны плотно прилегать к строительному основанию: между стеной и каналом, полом и плинтусом зазор не должен превышать 2 мм. В не отапливаемых помещениях (чуланах, подвалах, чердаках и коридорах) выполняем монтаж открытой электропроводки, используя скобы, подходящие под диаметр кабеля.

Для соблюдения эстетичного вида электропроводку рекомендуют размещать в незаметных местах. Не рекомендуют производить монтаж проводки напротив дверного прохода, рядом с батареями и трубами из металла, на углах стен.

Скрытая электропроводка в деревянном доме

В деревянном доме допускается производить монтаж электропроводки по скрытой схеме, например, в пустотах строительной конструкции, внутри сборных перегородок, в бороздах деревянных стен, в замоноличенных трубах и под подвесными потолками. Горизонтальные участки силового кабеля можно прокладывать в слое подготовки пола из негорючих материалов, как например, «теплые полы» в деревянном доме.

При монтаже электросети в деревянном доме под слоем штукатурки, в строительных пустотах либо в перегородках сети для осветительных целей, рекомендуют использовать изолированные провода либо кабеля в общей защитной оплетке, которая обеспечит механическую защиту. При необходимости демонтажа данного вида прокладки, ремонт в доме придется практически заново делать, поэтому прежде, чем отдать предпочтение такому способу, необходимо хорошо все просчитать.

Под слоем штукатурки скрытая прокладка проводов производится строго вертикально либо строго горизонтально. Расстояние от плит перекрытия до проводов должно быть не меньше 200 мм. В перегородках, толщина которых до 80 мм, прокладку трасс можно делать кратчайшую. Провода, при скрытой схеме монтажа, необходимо крепить на протяжении каждого 0,5-1,2 метра, обеспечивая плотное прилегание к основанию штробы.

Разводка, прокладываемая в труба, под подвесными потолками, в пустотах строительных конструкций и перегородках из материала группы горючести Г1 должна производиться проводами и кабелями, которые имеют показатель индекса НГ (не распространяющие горение) либо показатель индекса LS (с низким показателем газо- и дымовыделения) в трубах из пластика, не поддерживающих и не распространяющих горение. В случае, если подвесные потолки, пустоты перегородок выполнены из материала группы горючести Г4, Г3, Г2, то электропроводка должна быть выполнена прокладкой кабелей и проводов в металлорукавах с локализационной способностью либо в металлических трубах. Комплектующие из металла (лотки, металлорукава, трубы и скобы) рекомендуют защищать от воздействий коррозии.

Подобная схема проводки может применяться и в бане, душевой, сауне и в ванной, но для избегания поражения электрическим током, в перечисленных местах, где влажность повышена, скрытую проводку применяют с помощью проводов защищенных поливинилхлоридной оболочкой и прокладывают в поливинилхлоридных трубах. В данном случае, недопустимо прокладывать трассу проводов защищенных металлической оболочкой и в стальных трубах. Если в бане применяется электрическая каменка, то ее необходимо огородить специальным заборчиком из дерева, оббитым со стороны печки картоном из асбеста, где нужно обязательно выдержать зазор между оградой и печью не менее 4 см.

Подготовительные работы при монтаже электропроводки

Перед стартом начала монтажных работ, необходимо произвести комплекс некоторых подготовительных мероприятий: разметочные, заготовительные, пробивочные работы.

Для начала есть необходимость определиться с конкретным местом ввода электрических кабелей в дом, затем разметить места расположения электроприборов, штепсельных розеток, выключателей, соединительных и ответвленных коробок и светильников. После разметочных работ электрооборудования перейдем к разметке линий прокладки электропроводов. Обязательно отметим месторасположение распределительного щитка. Чаще всего щиток устанавливают рядом с вводом в частный дом, в отапливаемом сухом помещении на высоте от поверхности пола в доме от 1,5 м до 1,7 м.

Для электропроводок разметочные работы начинаются с прокладки линии основного пучка проводов, далее ответвлений от него, с указанием поворотов и проходов через стены. Помним, что в обязательном порядке учитывается правило с расположением проводов на стенах строго вертикально либо строго горизонтально.

Горизонтальный путь проводки желательно проложить на 20 см ниже потолка, параллельно стыка стен и потолка, что снизит вероятность повреждения проводки от механического воздействия. При поворотах трассы угол должен соблюдаться в 90 градусов. Разметку мест креплений проводников начнем с крайней точки крепления. Скрытая и открытая проводка в деревянном доме может размечаться с помощью специального разметочного шнура. Шнур продается уже окрашенным либо окрасим его мелом, синькой или углем. Затем закрепим один его конец, а за другой конец натянем шнур одной рукой параллельно потолку либо стене, оттянем второй рукой шнур от разметочной поверхности и резко отпустим. Получим на поверхности четкую прямую линию, поскольку ударяясь о поверхность, окрашенный шнур оставит след. Проведем разметочные работы и в обязательном порядке перенесем план трассы на бумагу, советуем его сохранить для возникновения в будущем необходимости ремонта электропроводки.

Разметочные работы при монтаже соединительных, ответвленных и установочных коробок, выключателей, розеток и светильников можно произвести вручную. Ответвительные коробки устанавливаются в местах ответвлений для спуска к выключателям, розеткам. Скрытая электропроводка подразумевает использование выключателей и штепсельных розеток скрытого исполнения. Их монтаж производят в специальные коробки габаритом до 70 мм. Выключатели советуют располагать у входа в комнату со стороны ручки двери либо внутри комнаты с той же стороны. Высота монтажа выключателя подбирается на свое усмотрение для удобства пользования, рекомендуют на высоте от пола около одного метра, но чтобы дверь при открывании не касалась его. Расстояние от косяка двери до проводов выключателя не должно быть меньше 100 мм, данное условие относится и к проводке у окна. Вообще то, для установки выключателей существует два стандарта, где расположение, например, в детской комнате, выключателя по высоте относительно поверхности пола допускается производить от 50 см до 80 см, а другой – от пола на высоте в 150 см.

Высота расположения розеток относительно поверхности пола не регламентируется, но опытные специалисты не советуют делать монтаж розеток очень низко. Поясняется это тем, что при затоплении дома повышается опасность замыкания проводки, да и просто в таком варианте расположения не очень удобно ими пользоваться.

Этап заготовки, который включает в себя подготовку и правильный подбор кабелей, проводов, также по силам произвести одному человеку. На данном этапе мы режем провода и кабеля кусками длиной равной расстоянию между ответвительной коробкой и электроустановочными изделиями (светильниками, выключателями и розетками). К каждому куску по длине прибавим по 10 см для монтажных работ соединений между собой.

Прокладка силового кабеля к деревянному дому с улицы

Прокладку силового кабеля к сооружению выполним после разметочных и монтажных работ проводки внутри дома подземным либо воздушным путем. Путь прокладки силового кабеля регламентируется заранее составленным проектом при соблюдении существующих правил электромонтажа и соответствующих нормативов.

Монтаж воздушным способом силового кабеля считается наиболее экономичным вариантом, но если проводка деревянного дома не будет превышать расстояние 25 метров, но и при этом допускается установка промежуточной опоры под силовой кабель. Воздушная прокладка силового кабеля производится при помощи специальной растяжки или на фарфоровых изоляторах. Кабель для воздушной прокладки должен применяться самонесущий изолированный СИП (СИП-3, СИП-4, СИП-2А) с гарантийным сроком службы около 25 лет, который оснащен атмосферостойким полиэтиленовым покрытием, и особыми элементами, которые устойчивы к перегрузкам. Недостаток данного вида кабеля заключается в проблематичном вводе его в автомат защиты, и он довольно трудно поддается изгибанию.

Нормативы воздушного способа прокладки силовой линии гласят, что кабель над проезжей частью должен находиться на высоте не меньше шести метров, а над пешеходной дорожкой – не ниже 3,5 м, а закрепление кабеля на доме над уровнем земли нужно производить на высоте не меньше 2,75 метров.

Через деревянную стену сруба кабель можно ввести через втулку из металла, которая защитит его от повреждений при осадке сруба либо подвижках стен. Кабель должен быть сечением не меньше 16 кв.мм. Способность пропускания такого кабеля до 63А, при однофазном подключении его мощность будет равняться 14кВт, трехфазном – 42кВт мощности. По пожарным нормам кабель СИП по чердачным помещениям вести нельзя, поскольку он является алюминиевым проводом, поэтому данный кабель используют исключительно для подвода наружной линии, а вводят в дом кабель другого типа (НГ, ВВГ либо NYM). При этом необходимо для перехода использовать специальные соединители «медь-алюминий», а кабель СИП закреплять на натяжители (анкерные зажимы).

Монтаж подземной силовой линии является более затратным мероприятием, поскольку для этого необходимо вырыть траншею глубиной до одного метра, а использовать более дорогой кабель ВБбШв с медными жилами и бронированной защитной оболочкой. Данному кабелю не страшны подвижки грунта и грызуны, поскольку он выполнен в стальной оплетке расположенной между наружной и внутренней пластиковой защитной оболочкой. Дно траншеи нужно обустроить подушкой из песка в 10 сантиметров, проложить кабель и снова засыпать песком либо даже заложить кирпичами.

Для дополнительной защиты при подземной прокладке кабеля не рекомендуют использовать металлический трубопровод, поскольку он собирает конденсат внутри себя. Использовать трубки из металла лучше при монтаже кабеля по наружной стене либо при опускании его из земли в землю. Силовой кабель нужно предохранять от натяжений, укладку его лучше производить волнообразным размещением, чтобы при перепадах температуры либо смещениях почвы не возникло натяжения кабеля.

Подробнее об этом можете узнать в статье — «Подвод кабеля к дому: правила и советы от профессионалов«.

Монтаж установочных изделий, розеток и выключателей

Внутренний щиток, как аппарат управления необходимо размещать в навесные шкафчики, которые изготавливаются из несгораемых материалов. Данный шкафчик можно расположить в наиболее удобном месте для обслуживания, но в удалении на 0,5 метра от легковоспламеняющихся материалов и элементов строения. Сам щиток снабжается входным автоматом и УЗО.

Конструкции штепсельных розеток и выключателей бывают скрытого и открытого типа исполнения. Монтаж изделий открытого исполнения производится с помощью подрозетников, изготовленных из токонепроводящих материалов в виде дисков размерами в диаметре до 70 мм, а толщиной не меньше 10 мм. Крепление подрозетников к стене делается с помощью шурупов либо саморезов. На горючих основаниях под подрозетники рекомендуют укладывать подкладки толщиной около 3 мм из асбеста.

Во влажных помещениях (бане, сауне, ванной) выключатели, розетки и распаечные коробки необходимо применять в брызгозащитном исполнении (IP-44). Ввод проводки должен осуществляться в таком случае исключительно снизу, чтобы конденсат не смог затекать внутрь изделия. Для помещений моечной либо парилки в бане, желательно использовать пониженное напряжение, для чего нужно устанавливать специальные трансформаторы. Провода во влажных помещениях должны использоваться двойной изоляции типа ПВС, в топочных помещениях бани используют исключительно термостойкий провод в силиконовой изоляции (например, одножильный провод SILFLEX Sif S=0.25-185 кв. мм), такая проводка выдержит температуру до 180 градусов.

Монтаж светильников в деревянном доме не сложно произвести, а вот во влажных помещениях освещение должно быть низковольтным (12В), провода должны соединяться клемным способом, и обязательно нужно позаботиться о заземлении. Светильники в данных помещениях должны использоваться термостойкие и влагостойкие.

В заключение, добавим, что электропроводка и оборудование периодически необходимо проверять в целях безопасности, а во время проведения ремонтных работ электрооборудование лучше отключать вовсе.

srubnbrus.com

---

•
  Как сделать насос водяной
•
  Какая бывает металлочерепица
•
  Что делать если вас затопили соседи сверху
•
  Кран двухходовой с сервоприводом
•
  Олень из проволоки
•
  Инфракрасная пленка для обогрева
•
  Можно ли при орви в баню
•
  Сарай и баня под одной крышей фото
•
  Как в домашних условиях прочистить засор в унитазе в домашних условиях
•
  Как подключить выключатель видео
•
  Устройство крана смесителя для кухни
