Водопровод в частном доме своими руками от колодца – схема и монтаж

Посмотрите, как я сделал водопровод в частном доме своими руками от колодца. Схема, найденная на строительном сайте ФорумХаус, в этом случае сработала на все 100. По такой схеме каждый может собрать систему водоснабжения по самому простому варианту. И все будет работать.

Если вы собираетесь делать водопровод в частном доме своими руками от колодца, схема, приведенная на моей странице, вам также подойдет.

Схема 1. Водоснабжение дома от колодца. Кликайте по схеме - откроется в большом размере.

С той лишь поправкой, что у вас может быть по-другому решен проход водопроводной трубы через цоколь в дом.

Узлы в схеме водопровода

У меня, как видите, дом стоит на МЗФЛ, поэтому именно и решен узел проходки водопровода через цоколь.

Если же вы имеете дом, который построен на свайном фундаменте или на плите, то этот узел надо будет выполнять по той схеме, которая представлена ниже.

Если вы делаете водопровод в частном доме своими руками от колодца, схема должна содержать три узла:

  1. Собственно колодезная шахта и оборудование в ней.
  2. Трубопровод от колодца до вашего дома.
  3. Приемный узел внутри дома, где находится контрольное и распределительное оборудование.

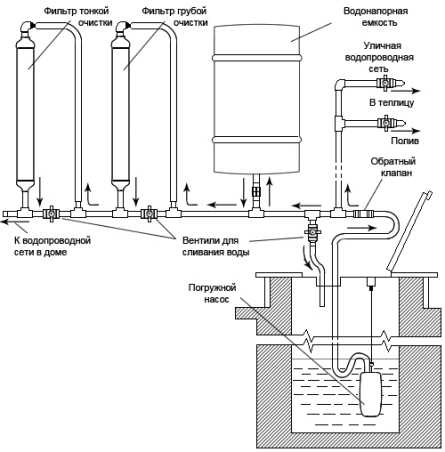

Схема 2. На этой схеме подробно расписано оборудование для водопровода от колодца.

Итак, давайте по шагам пройдем монтаж системы водоснабжения, начиная с колодезной шахты и заканчивая вашими точками водоразбора.

Оборудование в колодце

На этом этапе нам важно понимать, какое оборудование вы будете применять для подъема воды на поверхность, и где у вас будет располагаться насос и блок управления.

Если вы используете погружной насос, то блок управления будет располагаться в доме.

Если вы используете насосную поверхностную станцию с всасывающим трубопроводом, то все оборудование будет располагаться в приёмном узле в доме.

Если вы используете насосную станцию без трубопровода, то сама станция будет располагаться в шахте колодца, а уже от нее трубопровод будет идти на приёмный узел в дом.

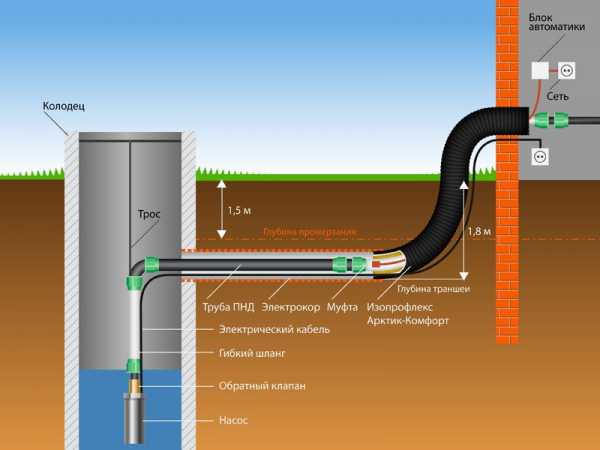

Трубопровод от колодца до дома

На этом участке вода из колодезной шахты по трубе подается в дом. Если вы будете монтировать всесезонный водопровод, который также будет работать зимой, этот участок следует прокладывать ниже уровня промерзания грунта или хорошо утеплять его.

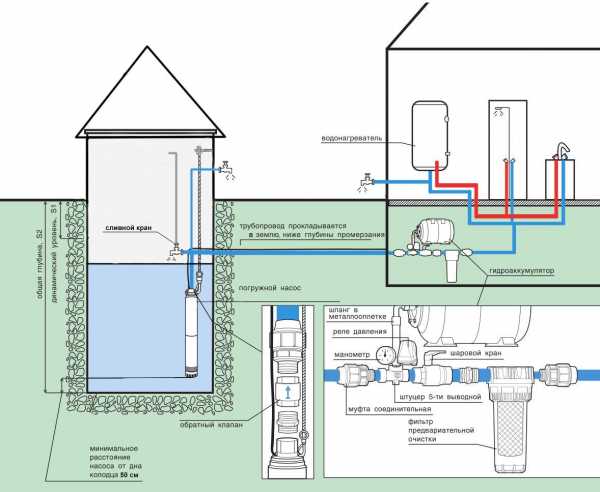

Схема 3. Все, что было не указано на предыдущих - здесь есть.

Вообще, трубопровод можно прокладывать даже по воздуху, если он хорошо утеплён и снабжен мощным греющим саморегулирующимся кабелем.

Оборудование в доме

В случае, если вы используете погружное насосное оборудование, в приёмном пункте у вас располагается реле управления насосом по давлению и по холостому ходу, мембранный бак и манометры.

Если у вас водопровод построен на насосной станции со всасывающим трубопроводом, то в приёмном узле располагается все оборудование, включая также и сам насос.

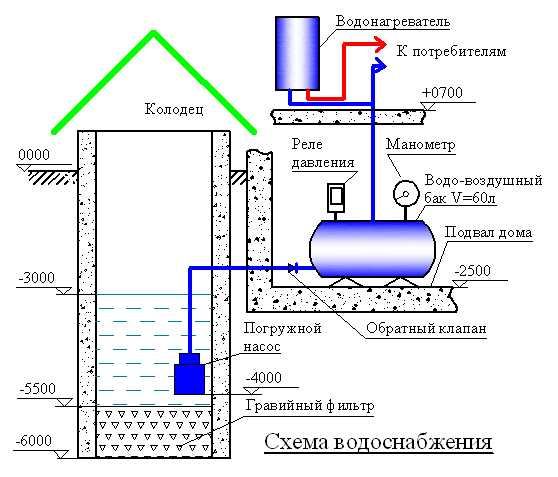

Схема 4. Ну, и последняя схема водопровода. Самая простая, но от этого не менее рабочая.

Если у вас вся насосная станция, вместе с реле и мембранным баком располагается в колодезной шахте, то в приёмном узле будет находиться только контрольный манометр и узел распределения воды по дому с запорной арматурой.

kapustik.ru

Водоснабжение частного дома из колодца своими руками: практика, советы по устройству.

Для того, чтобы проживание в частном или загородном доме отличалось максимальным комфортом, необходимо позаботиться о наличии всех благ цивилизации, к числу которых относится и водопровод. Если вы заинтересованы в том, чтобы вода в дом поступала в максимально чистом виде, а затраты на проведение работ не получились баснословными, тогда можно организовать процесс проводки водоснабжения частного дома из колодца своими руками.

Содержание статьи:

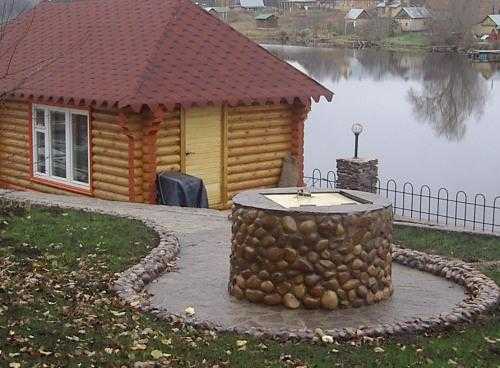

Колодец как вид водоснабжения частного дома.

К категории автономного водоснабжения относится колодец или скважина, которые обустраиваются на участке. Подключение подобного вида водоснабжения во многом будет обусловлено качеством и составом грунта.

Колодец уместно использовать в случае, когда вода на участке пролегает на глубине от четырех до пятнадцати метров. Кстати, вне вашего внимания не должен оказаться момент, при котором водоносный слой должен отличаться большими объемами. Кроме этого, нельзя забывать и о том, что колодец может пострадать от проникновения грунтовых вод, которые негативно отразятся на качестве воды.Тем не менее, плюсов у водоснабжения частного дома из колодца своими руками более чем достаточно:

  1. Вы всегда сможете набрать воду с помощью обычного ведра в случае, когда проводятся плановые/внеплановые отключения электроэнергии;
  2. Колодец обладает большим сроком эксплуатации, который нередко составляет до пятидесяти лет;
  3. Подобный вид водообеспечения отличается сравнительной финансовой доступностью;
  4. Большая часть работ вполне может быть проведена своими руками, что также положительно скажется на окончательной стоимости мероприятия.

Схема поступления воды в частный дом.

Для того, чтобы в ваш дом поступала вода, необходимо будет обзавестись насосом или компактной насосной станцией. Установка подобной системы осуществляется в подсобном помещении либо на самом источнике воды. Соединение с источником воды (в нашем случае с колодцем) происходит посредством труб, после чего насосы начинают процесс закачивания воды в гидроаккумуляторы, от которых проходит разводка в сам дом.

Когда в доме кто-то начнет пользоваться водой, то в системе будет наблюдаться постепенное падение давления. Когда будет достигнут определенный показатель давления, происходит включение насоса на реле в насосной станции, после чего его работа продолжится до того момента, пока давление в трубах не вернется в норму.

Для водоснабжения частного дома из колодца своими руками необходимо приобрести уже упомянутые насосную станцию или насос, гидроаккумулятор, отвечающий за стабилизацию давления в системе, очистительные фильтры, оборудование для нагрева воды, а также установить коллекторную систему.

Этапы создания колодца.

Прежде чем приступить к созданию колодца, следует проверить местную воду на ее качество (для этого просим образец у соседей). Также важно подыскать правильное место для будущей конструкции. Оптимальным вариантом представляется участок с водоносной жилой, которая залегает на сравнительно небольшой глубине.

Кроме этого создание колодца требует соблюдения ряда санитарных мер. Так, источник воды должен располагаться от выгребной или компостной ямы, канализации и туалета на расстоянии не менее пятидесяти метров. Плюс ко всему колодец не должен быть установлен в непосредственной близости от дома, так как есть шанс подтопления и размытия основания строения, и, как результат, сдвига фундамента.

Далее начинается этап создания проекта, для чего обращаемся за помощью к специалистам. Конечно, при наличии определенных навыков в строительстве и инженерии можно сделать проект водоснабжения частного дома из колодца своими руками.

Наиболее практичным типом колодца принято считать тот, который имеет железобетонные кольца. Прежде чем начать процесс выкапывания, поверхность земли в выбранном месте выравнивается, после чего на ней очерчиваем окружность, диаметр которой должен превышать диаметр железобетонного кольца в среднем на пятнадцать-двадцать сантиметров.Копать придется вручную. Работа продолжается до момента, пока не удастся поместить кольцу в яму, после чего его стенки будут выступать из будущего колодца примерно на десять сантиметров.

После того, как кольцо помещается в яму, его торец фиксируется соединительными скобами, а затем копание возобновляется до уровня, когда можно установить второе кольцо.

Заметим, что водоснабжение частного дома из колодца своими руками, подразумевает под собой создание специальных отверстий для труб во втором железобетонном кольце. Копательные работы и последующая установка колец осуществляется до момента, пока в колодец не начнет поступать вода. К слову, количество водоносных жил должно составлять не менее трех штук.

Когда удалось отыскать источник воды, начинается этап по откачиванию воды и песка, а затем следует возобновить копание (углубиться надо будет в среднем на пятьдесят-шестьдесят сантиметров), при котором насос не прекращает откачивания.

После того, когда будет удален весь ненужный грунт, колодец оставляют на двадцать четыре часа, за которые он сумеет набраться водой (так станет известен уровень воды). По истечении этого срока воду необходимо откачать.

Чтобы водоснабжение частного дома из колодца своими руками принесло максимальную пользу, на дно вырытой ямы помещают большие камни и слой щебня толщиной не менее пятидесяти сантиметров. В результате колодец удастся наполнить в среднем на полтора железобетонных кольца.

Особенности подключения колодца к насосу.

Для проведения воды в частный дом чаще всего используются металлопластиковые трубы, которым присуща определенная гибкость. Труба проводится в предварительно подготовленное отверстие (оно было сделано во втором кольце), после чего ее сгибают и опускают до воды. Не забываем о том, что внутри трубы должен находиться сетчатый входной фильтр.

После такой процедуры воду из колодца вновь откачивают, а дно укомплектовывается специальным штырем, на который крепится проведенная труба (отверстие, через которое проводили трубу, заделываем цементным раствором). Теперь можно закрывать колодец крышкой, только учтите, что такую крышку вы всегда должны уметь поднять в случае возникновения неисправностей.

Что касается насосной станции, то наиболее распространенным вариантом для водоснабжения частного дома из колодца своими руками считается насос, способный качать воду из девятиметровой глубины и поднимать ее примерно на сорок метров. Для большего удобства можно приобрести самовсасывающий насос, дополненный внешним инжектором (такой насос поднимает воду с глубины примерно в сорок пять метров).

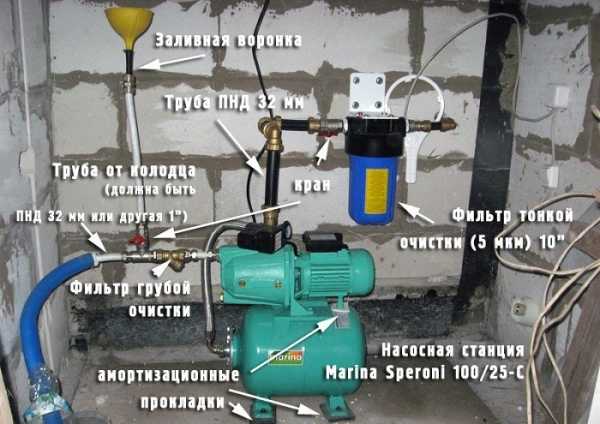

Не забудьте установить фильтры: перед самым входом в насос фиксируется фильтр для глубокой очистки, а после насоса устанавливается фильтр тонкой очистки. Затем наступает черед подключения манометра с реле давления и прочих приборов. Теперь можно отвести трубу для подачи воды в коллектор и распределить ее в соответствии с составленной схемой.

Видео-урок. Водопровод в частном доме своими руками.

7prom.ru

Водопровод из колодца в дом своими руками видео

Жители частных домов стремятся обеспечить семью постоянным доступом к водопроводной воде. Однако часто городские коммуникации проходят далеко и подключиться к системе невозможно. В этом случае единственный выход – сделать водопровод из колодца в дом своими руками. Схема, фото и видео в статье помогут организовать на даче автономное водоснабжение.

Как сделать водопровод из колодца в частном доме?

Источником воды в загородном доме может служить колодец, от которого через систему водопровода она подается к потребителю. Некоторые участки уже имеют колодцы, а если нет, то его можно выкопать самостоятельно или нанять бригаду, которая в сжатые сроки выполнит все необходимые работы. Самой большой проблемой может оказаться отсутствие водоносной жилы. Если никто из местных жителей не знает, где залегает вода и найти ее не удается, нужно проводить геологические изыскания.

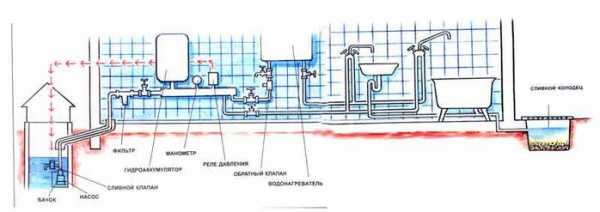

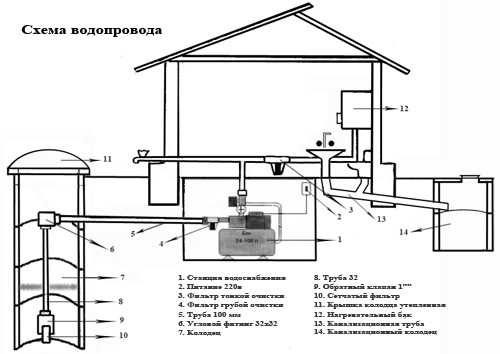

Схема водопровода в частном доме от колодца

Схема водопровода в частном доме от колодца отличается простотой и несложно все сделать своими руками. Основными деталями схемы автономного водоснабжения загородного дома являются:

  1. Колодец.
  2. Насос с донным фильтром.
  3. Накопительный бак и трубы для разводки воды.
  4. Тройники, вентили и клапаны.
  5. Бойлер для нагрева.
  6. Сантехника в местах потребления воды.
  7. Система водоотведения канализации.

Схема водопровода на даче от колодца может усложняться. Многое зависит от габаритов сооружения и количества точек потребления жидкости. При необходимости разводки, в схему дополнительно включается тройник для распределения жидкости, реле для автоматизации процесса и другие дополнительные устройства. Точное составление схемы водоснабжения поможет придерживаться точности расчетов, избежать ошибок и закупить все необходимое перед началом работ.

Этапы строительства водопровода из колодца в частном доме своими руками

Приступая к строительству системы водоснабжения дачи, владелец должен определить, какой вид гидронасоса будет установлен. Водяная помпа – это одна из самых важных деталей системы водоснабжения и это может быть:

  • погружной насос;
  • поверхностный насос;
  • насосная станция с гидроаккумулятором.

Насосная станция стоит дороже и является лучшим вариантом в сравнении с обычной помпой. К примеру, насосная станция устанавливается в отдельно стоящем здании или подвале и не создает в системе перепадов давления. Реле постоянно отслеживает уровень давления в водяном баке и при его падении автоматически запускает помпу, которая возобновляет работу насоса. Благодаря установке тройника, насосная станция может одновременно обеспечивать водой несколько домов. С этой целью выбирается нужная мощность и производительность станции для водопровода.

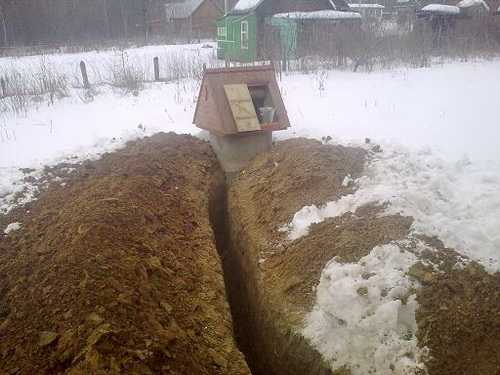

Для забора воды из колодца проводится труба для забора, которая напрямую связана с домом. Специалисты рекомендуют проводить трубу на глубине не менее 1 метра. Такая схема позволит использовать водопровод даже в зимнее время и трубы не будут промерзать. Чем меньше они будут подвергаться перепадам температур и прочим нагрузкам, тем дольше прослужат. Ввод водопровода в дом лучше сделать через фундамент.

Разводка по дому труб водоснабжения возможна благодаря использованию тройников. Такая схема монтажа отличается простотой установки и подключения. Однако если одновременно подключить несколько приборов, то возможно критическое падение давления воды. Следовательно, в дальних точках в доме вода будет идти слабым напором. Если владелец желает избежать таких проблем, то рекомендуется подключать трубы через коллектор. В этом случае система сложная и требует большого количества труб, переходников. Но каждый прибор будет подключен отдельно и постоянно получать нужную порцию воды.

Если качество воды из колодца оставляет желать лучшего, необходимо дополнительно установить в систему водопровода качественные фильтры очистки. Установив бойлеры для подогрева, удастся обеспечить себя и близких подачей горячей воды.

Видео о том, как сделать водопровод из колодца в доме своими руками:

Если владелец решил провести водопровод из колодца в дом своими руками, необходимо детально продумать схему подключения. Советы профессионалов и видео помогут справиться с задачей легко и без существенных затрат. В загородном доме можно сделать надежное водоснабжение, которое без перебоев обеспечит жителей кристально чистой водой.
