Как установить водяной счетчик своими руками
1 декабря 2013 Водопровод дома, Фундамент и цоколь домаЧтобы правильно установить водяной счетчик своими руками (самому) в квартире, надо в первую очередь выяснить в управляющей компании какие модели счетчиков ею утверждены, а какие будут «незаконно» вами установлены.
Основным требованием управляющий компаний к установке водяных счетчиков является — дополнительная установка специальных фильтров для грубой очистки воды.
Перед непосредственным началом работ по установке счетчика для воды обязательно отключите горячую, а также холодную воду, да и не помешает подготовить телефоны соответствующих служб, если вдруг ситуация выйдет из под контроля. Так же лучше подготовить пару ведер и тряпки.
Где лучше установить счетчик для воды?
Перед работами по монтажу счетчика, конечно же необходимо предварительно определиться с местом, куда он будет вмонтирован.
Позаботьтесь о том, чтобы счетчик был легко виден, чтобы ежемесячные снятия его показаний не превращались в муку. Так же лучше выбрать такое место для него, где бы его легко можно было демонтировать: в случае замены, чтобы не пришлось до него разбирать все что помешает.
Как правильно приобрести водяной счетчик
Для того чтобы фиксировать каждую использованную каплю в вашем доме вам
понадобятся два «водомера», один под горячую воду и второй для холодной воды. Имейте ввиду что их нельзя путать при установке, каждый используем по назначению: счетчик для холодной воды подходит только для холодной, горячий же можно поставить и туда и сюда.
Одной из самых популярных моделей это немецкий водомер «Minol».
За покупкой счетчика лучше обратиться в специализированные магазины, рынки лучше избежать. Если все же он приобретается на рынке то обязательно убедитесь в лицензировании и сертификации изделия, на него должна быть гарантия, быть вся необходимая документация: паспорт ( номер на счетчике и в паспорте обязательно одинаковые), схема-инструкция по монтажу и рекомендации по дальнейшей эксплуатации.
Помимо самого водяного счетчика вам также понадобятся следующие материалы и оборудование:
- Материалы
- Первое что понадобится — это два обратных клапана, если конечно они уже не встроены уже в сам счетчик (читаем технический паспорт или уточняем при покупке в магазине у продавцов). Функция таких клапанов блокировать обратный ток воды, они заставляют ее течь только в направлении тока.
- Второе что понадобится это 2-а фильтр грубой очистки для холодной и горячей воды. Их функция — уберегать будущий счетчик от трубной ржавчины и всего остального мусора.
Фильтр грубой очистки
- Уплотнительные ленты для уплотнения резьбы, либо можно использовать по старинке — лен.
- Гибкие подводные трубы две штуки, которые имеют в своей конструкции с с одного конца накидную гайку с другого должна быть резьба для вкручивания. Так же могут быть использованны соответствующие пластиковые трубы
- Если нужно осуществить переход на другой размер турб (диаметр), то подбираем соответствующего размера муфты
2.Инструменты
- Разводной ключ и набор гаечных ключей
- Если у вас пластиковые трубы понадобится инструмент для его резки подойдет и обычная ножовка или ножовка по металлу или другой режущий инструмент
- Болгарка для металлических труб
Как уже говорилось выше перед самым началом установки счетчика перекрываем горячую и холодную воду, перед этим удостоверяемся что в трубах нет никаких повреждений и вода из труб нигде не течет. Убеждаемся в выбранном месте для счетчика, что он там будет легко доступен. Ну и элементарно удостоверяемся что до счетчика кранов нет, иначе ваши счетчики будут недействительными.
Если все в порядке то можно приступать к непосредственным работам по установке счетчика для воды своими руками:
Шаг 1. Берем болгарку насаживаем диск, (можно взять потоньше)и отрезаем кусок трубы идущий сразу после запорного крана, которым мы перекрыли воду в квартире. Затем берем разводной ключ и аккуратно выкручиваем остаток трубы оставшийся после крана
Шаг 2. На этом шаге можно начат сборку всей будущей конструкции состоящей во главе из водяного счетчика.
- Берем приобретенный фильтр для грубой очистки воды и вкручиваем его в запорный кран, проверяем на какое количество оборотов он завернут, затем откручиваем и наматываем на него лен или специальную уплотнительную ленту и вставляем на место, но помните если вы сильно перестараетесь кран может лопнуть поэтому устанавливаем аккуратно, на пол оборота меньше, чем в начале вы закрутили без ленты.
- Вторым подшагом будет вкручивание фильтра и штуцера, обычно с ним в комплекте идет специальная накидная гайка. которая в дальнейшем позволяет демонтировать сам водяной счетчик без разбора остальных частей системы. Этими гайками и фиксируется счетчик, как и нюансы установки могут немного отличаться в зависимости от моделей, поэтому обязательно заглядываем в прилагающуюся инструкцию по монтажу
Примечание: При монтаже счетчика не перепутайте направление его установки, стрелочками на его корпусе указано течение согласно току — устремлению воды в водопроводе.
Шаг 3. После того как счетчик установлен, можно приглашать представителя из местного жилищного управления, для того чтобы он осмотрел его, составил акт о вводе его в эксплуатацию, и опломбировал.
Затем в местном ЖЭУ вам необходимо заключить договор по оплате расходов воды, по счетчику учета расходов воды.
Установка водяного счетчика своими руками не так сложна как кажется на первый взгляд, главное понять последовательность и запастись всеми необходимыми инструментами, материалами и конечно же самим счетчиком и его дополнительными элементами.
Поделиться
Твитнуть
Плюсануть
Поделиться
Класснуть
Что еще почитать:
cornas.ru
Как правильно установить счетчик воды
Заметное подорожание природных ресурсов привело к тому, что владельцы собственного жилья вынуждены были заняться установкой приборов учёта. Счётчики самого различного назначения и профиля (электрические, газовые, водные), устанавливаемые в соответствующих магистралях, позволили не только наладить строгий контроль расхода отдельных видов ресурсов, но и обеспечили возможность снижения их потребления.

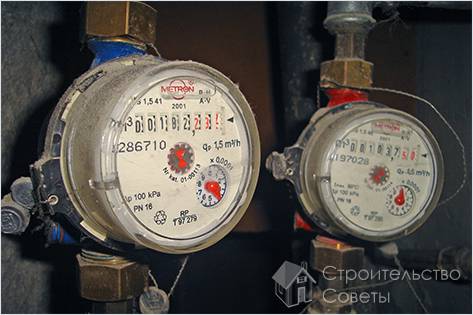

Современные приборы учёта воды, называемые также водомерами, широко используются как на производстве, так и в бытовой сфере. С помощью этих устройств удаётся наладить надежный контроль расхода жидкости в магистралях холодного и горячего водоснабжения.
Так как правильная установка счётчика воды непременно потребует от вас определённой подготовки – советуем воспользоваться материалами данной статьи для получения общего представления о рассматриваемом предмете.
Сразу же обратим ваше внимание на то, что монтаж бытового прибора учёта включает в себя следующие этапы:
- предварительная сборка счётчика;
- врезка прибора в водопроводную магистраль;
- регистрация.
Поговорим о том, как правильно установить счетчик воды, подробнее.

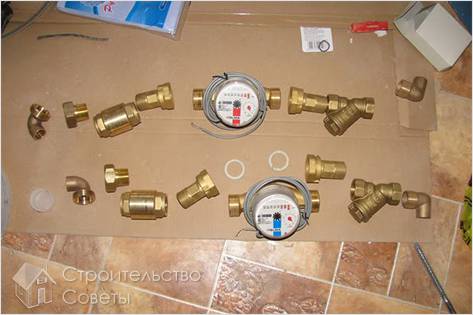

Сборка счётчика

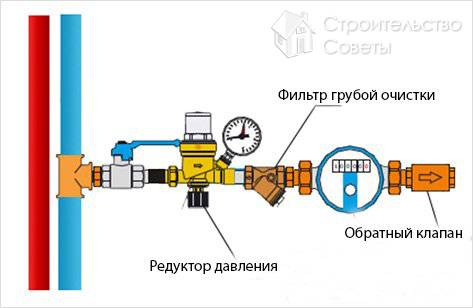

В комплект счётчика воды помимо самого механизма учёта входят также фильтр грубой очистки, исключающий попадание в механизм крупных частичек мусора, и обратный клапан. Установка последнего производится по требованию служб водоканала, что является своеобразной защитой от «отматывания» показаний. Все перечисленные узлы перед подключением к магистрали объединяются в один рабочий блок.

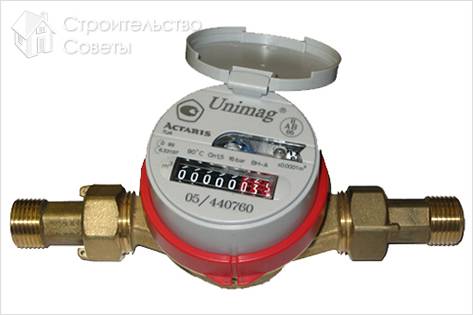

В комплект счётчика входят также специальные накидные гайки (так называемые «американки»), которые позволяют легко устанавливать прибор в разрыв магистрали. Именно эти гайки и используются для подсоединения к прибору фильтра и обратного клапана.
Одна из грубейших ошибок, которую чаще всего делается новичками – это нарушение последовательности монтажа отдельных составляющих счётчика.
На каждой составляющей нанесена метка в виде стрелки с остриём, указывающим направление протекания воды через всю систему в целом.
Ориентируясь на направление этих стрелок, водомерный модуль необходимо компоновать в следующей последовательности:
- В первую очередь, накидная гайка («американка») присоединяется к корпусу фильтра со стороны острия метки, имеющейся на нём.
- Затем другая такая же гайка крепится на обратном клапане, но уже со стороны хвоста метки. Отметим, кстати, что такие гайки имеют в своём комплекте уплотнительные прокладки из резины и не нуждаются в применении пакли, ленты «фум» или подмоток другого типа.
- Поскольку функционирование счётчика также зависит от направления протекания воды, то и на его корпусе имеется указательная стрелка. При установке прибора её остриё должно быть направлено от крана, отсекающего данный участок магистрали (в противоположную сторону от него).
- На заключительной стадии сборки присоединяем к счётчику обратный клапан и фильтр (с соблюдением направления указательных стрелок и с использованием накидных гаек с уплотнителями).

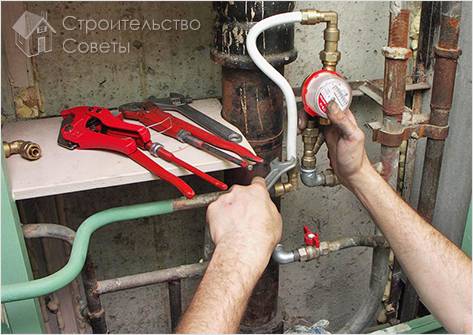

Врезка счётчика в водопроводную магистраль
Так как правильность установки счётчика воды в водопроводной системе определяется тем материалом, из которого изготовлены магистральные трубы, нам предстоит рассмотреть несколько вариантов.
Сложнее всего устанавливается водомер в водопроводную сеть с металлическими трубами. В этом случае вам потребуется ножовка по металлу и инструмент для нарезания резьбы. Даже если одной из точек подключения является установленный в магистрали кран (с уже имеющейся резьбой), то на второй из этих точек ответную резьбу вы всё же должны будете нарезать сами.
В случае металлопластиковых или подобных им труб описываемые нами процедуры заметно упрощаются. Вопросы с подключением счётчика возникают, как правило, только лишь при работе с полипропиленовыми трубами.

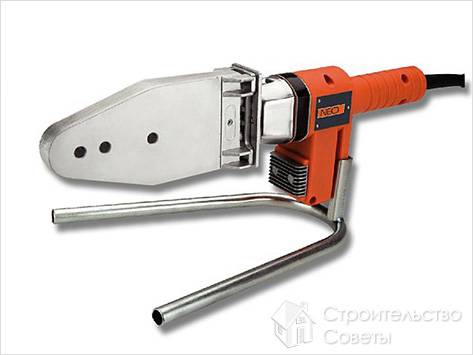

Здесь вам потребуется специальный паяльник для пропилена, а также умение с ним обращаться (смотрите «Как паять полипропиленовые трубы»). Дальнейшие работы обычно производятся по следующему сценарию:
- Сначала нужно разрезать трубу для того, чтобы врезать в это место полностью укомплектованный модуль водомера. В этом случае все соединения обязательно уплотняются посредством пакли или ленты «фум».
- После того как вы надёжно укрепили счётчик на отсекающем кране, нужно точно вымерить место расположения ответной резьбовой зоны на другом конце блока и по нему отрезать излишек магистральной трубы. Как раз в этом месте вам и следует нарезать резьбу для ответной части.
- Затем необходимо взять обратный клапан с «американкой» (отсоединив их прежде от счётчика) и «посадить» на только что нарезанную резьбу с использованием пакли или ленты.
В конце работы вам останется лишь соединить клапан со счётчиком, открыть вентиль крана и проверить на герметичность все резьбовые соединения.
Видео
В этом видеоролике показан процесс установки счетчика воды.
www.stroitelstvosovety.ru
Как установить водяной счетчик своими руками? Выбор, подготовка и монтаж водосчетчика
Необходимость монтажа приборов учета воды в каждом домохозяйстве сегодня регламентируется законодательно. Но что нужно для установки счетчиков на воду и можно ли провести монтаж своими руками? Или обязательно придется обращаться к сторонним аттестованным организациям?
Как выбирают счетчик?
Установка счетчика на воду своими руками начинается с подбора подходящей модели измерительного устройства. Чаще всего выбирают механические приспособления: они долго служат и не требуют никаких сложных устройств при монтаже.
Стоит знать, что схема установки счетчиков воды по СНИП требует наличия не только самого прибора учета, но также и обратного клапана, не допускающего отмотку показаний, и фильтра грубой очистки перед прибором, благодаря которому корпус устройства защищен от механического воздействия крупными частицами мусора.
Требования к установке счетчиков воды в квартире определяют, что для холодных и горячих трубопроводов должны быть свои приборы учета. Кроме того, к монтажу допускаются только устройства с паспортом, где указаны технические характеристики счетчика и его межповерочный интервал. На корпусе изделия и в паспорте прибора указываются серийные номера. Они должны совпадать. В противном случае управляющая компания не сможет взять такой прибор учета на баланс.
Подготовка трубопровода и установка прибора учета
Изучая установку счетчиков воды по фото, несложно заметить, что приборы учета всегда располагаются так, чтобы снимать с них показания было удобно. Кроме того, сам прибор всегда защищается от возможных повреждений.
Схема установки счетчиков воды в квартире не регламентирует материалы, которые нужно использовать для подключения. Однако в ваших интересах позаботиться о том, чтобы в процессе эксплуатации прибора не возникало протечек. Поэтому лучше использовать латунные штуцера, а при подсоединении выбирать резиновые либо силиконовые прокладки вместо паронитовых.
Также при установке счетчиков воды своими руками понадобятся такие комплектующие:
- обратный клапан, обеспечивающий одностороннее течение воды;
- фильтр грубой очистки, не допускающий засорения крыльчатки частицами ржавчины и грязи;
- монтажные хомуты для крепления уголков к трубопроводам;
- уплотнительная лента типа ФУМ для герметичности соединения;
- полипропиленовая труба или гибкая подводка
Подробнее расскажет видео об установке счетчиков воды своими руками, где наглядно виден весь процесс монтажа. Учитывайте, что вам потребуется определенный инструмент, в частности, ножницы для резки труб, гаечный или разводной ключ, а также калибратор.
И еще один момент: самостоятельная установка счетчиков воды после регистрации прибора учета в водоканале позволяет ощутимо сэкономить на оплате коммунальных услуг. Если же вы хотите экономить, но не хотите заниматься монтажом, опломбировкой, регистрацией, то можете обратиться в аттестованную компанию, где все работы выполнят за вас.
