Условное обозначение выключателя — советы электрика

Обозначение розеток и выключателей на строительных чертежах и электрических схемах по ГОСТ

Любое строительный процесс или монтаж электрических цепей зданий и сооружений начинается с проекта.

Для удобства ориентации в многочисленных типах монтируемого оборудования, а также для исключения монтажных ошибок, существуют условные обозначения. Не обязательно их все запоминать.

Достаточно знать нормативные документы, в которые можно заглянуть при возникновении трудной ситуации. Рассмотрим, как выяснить, где на чертеже розетки и выключатели.

Регламентирующие документы

Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.

Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж.

Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).

Электрооборудование также имеет условные обозначения.

Существует две основных разновидности обозначений электрооборудования:

  • Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
  • Условное обозначение электрооборудования на электрических схемах.

Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.

В настоящее время на территории России действует следующий стандарт:

Этот государственный стандарт введён в действие ещё в 1988 году.

Условные графические обозначения электрооборудования

Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:

Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.

Условные обозначения электрооборудования

Обозначение розеток

Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.

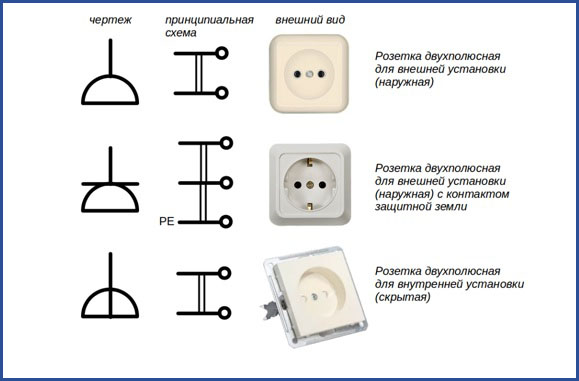

На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:

Общее условное графическое изображение розеток

Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:

Общее условное графическое изображение розеток

Обратите внимание

Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:

Общее условное графическое изображение розеток

В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги.

IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения).

Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.

Кодировка степени защиты составляется таким образом:

IP X1X2 AM где:

Х1 — цифра, характерезующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;

X2 — цыфра, характерезующая степень защиты токоведущих частей оборудования от попадания влаги;

АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям. Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.

Для удобства ориентации в кодировке степени защиты приведена справочная таблица.

Характеристики электрооборудования, согласно кодировке IP.

Справочная таблица

Графические обозначения выключателей

Выключатели, как и розетки, классифицируются по своему исполнению. Которое, в свою очередь, зависит от класса рабочего напряжения выключателя, способа установки, степени защиты и другого.

Основные типы выключателей и их условные графические обозначения на строительных планах, чертежах и схемах приведены ниже.

Обозначение основных типов выключателей

Наглядный пример:

Условные обозначения выключателей

Отдельного внимания заслуживает комбинированное электрооборудование. Для рассматриваемого оборудования — это совмещённый блок из розетки и выключателя. Он также имеет своё условное графическое обозначение.

Совмещенное электрооборудование

Условные символы на электрических схемах

С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.

Обозначения электрооборудования

Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.

Условное графическое обозначение

Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.

Условное обозначение

А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей. Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.

Условные обозначения выключателей (автоматических) на электрической схеме

Важно

Современное электрооборудование обновляется новыми разработками с внушительной скоростью.

Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс.

Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.

Источник: https://aqua-rmnt.com/ehlektrosnabzhenie/oboznachenie-rozetok-i-vyklyuchatelej-na-stroitelnyx-chertezhax-i-elektricheskix-sxemax.html

Обозначение розеток и выключателей на строительных чертежах и электрических схемах по ГОСТ

Розетки и выключатели — это необходимые элементы электрических сетей, от которых зависит удобство использования световых приборов. Потребитель часто недоволен набором стандартных электрических систем, оборудованных в жилых домах и зданиях, поэтому занимается их переоборудованием.

Создать эскизный проект электрооборудования жилого дома или квартиры (расположение выключателей и розеток) несложно.

Розетки, выключатели и переключатели имеют определённую графическую кодировку, которая обеспечивает взаимосвязь между проектированием и строительством электрических систем.

Документы, регламентирующие обозначение выключателей и розеток

При разработке строительных чертежей и в процессе монтажа электрооборудования используется единая система графических обозначений. Несмотря на то, что нормативная документация допускает обозначение элементов в произвольной форме, использование стандартных чертёжных знаков является преимущественным для проектирования и производства строительно-монтажных работ.

Используя знаки, указанные в ГОСТ 21.614–88, а также имея минимальные знания в области электрических сетей и электрического оборудования, можно самостоятельно разрабатывать необходимые эскизные проекты.

Обозначение розеток на схеме

При проектировании и строительстве электрических систем очень важно правильно оформлять технические схемы. Графически розетки обозначаются очень легко — в виде полукруга с набором чёрточек, что позволяет легко наносить изображение на чертежи, схемы или эскизы.

Розетки открытой установки

Розетки открытой установки используются при наружной электропроводке и крепятся к стенам с помощью подрозетника. При открытой установке легко визуально обнаружить расположение проводов на стенах и потолках.

Условные обозначения розеток открытой установки

Розетки закрытой установки

Часто электрическая проводка прокладывается скрыто. Такой вид установки более эстетичен и подходит для любых интерьеров.

Очень важно сделать правильный выбор расположения розеток ещё в процессе проектирования, так как провода прокладываются до выполнения работ по отделке и оформлению помещений.

Для скрытой установки используются розетки, которые встраиваются в конструкцию стены, то есть монтаж выполняется почти «заподлицо» с поверхностью стены.

Такое размещение также называют внутренней установкой.

Условные обозначения розеток внутренней установки

Влагозащищённые розетки

Когда возникают особые условия эксплуатации электроприборов, например, повышенная влажность помещений или установка розетки на улице, необходимо устанавливать особые розетки с защитными элементами.

В этом случае используются влагозащищённые розетки, которые снабжены защитными шторками, препятствующими попаданию влаги и пыли внутрь устройства.

Степень защиты таких розеток определяется в зависимости от условий использования.

Условные обозначения влагозащищённых розеток (IP 44–55)

Обозначение выключателей и переключателей на схемах

Выключатели и переключатели также бывают разных видов установки и степеней защиты. Чаще всего в домах и квартирах используются обычные клавишные выключатели.

Они называются однополюсными. При открытой установке выключатели, как и розетки, крепятся к стене, а при закрытой — встраиваются в стену. Изображаются выключатели так же легко, как и розетки.

Условные обозначения однополюсных выключателей

Выключатели и переключатели подбираются в зависимости от их назначения и условий использования. Подбор выключателей и переключателей при использовании сложных электрических сетей производят специалисты. Разнообразие вариантов отображено можно отобразить в таблице.

Графическое изображение выключателей и переключателей разного исполнения

Обозначение совместного блока выключателя с розеткой

Для удобства установки и использования иногда устанавливают совместные блоки розеток и выключателей. Этот вариант удобен, если требуется сложная установка и возможна прокладка электрических проводов. Нет ничего сложного в обозначении таких блоков.

Условное обозначение блока из двухполюсной розетки и одноклавишного выключателя

При необходимости подбираются разные виды блоков розеток и выключателей. Всё зависит от назначения такого устройства. Существует несколько разновидностей сочетания блоков розеток и выключателей. Они обозначаются по-разному.

Условные обозначения блоков розеток и выключателей разных видов

Система обозначений универсальна, что обеспечивает взаимодействие между заказчиками, проектировщиками, производителями и монтажниками.

Но использовать графические изображения нужно очень внимательно, так как каждый элемент знака имеет значение.

Каждый эскиз желательно показать специалисту, чтобы он правильно подобрал необходимые электрические устройства.

Источник: https://tehznatok.com/kak-podklyuchit/oboznachenie-rozetok-i-vyiklyuchateley-na-chertezhah.html

Обозначение розеток и выключателей на чертежах

Главная > Выключатели и розетки > Обозначение розеток и выключателей на чертежах

В давние времена инженеры вручную рисовали схемы, всячески их упрощая. Это ускоряло выпуск проектной документации. С развитием техники появилась необходимость выработки определенных правил, для того чтобы любой человек мог разобраться в чертежах.

С целью создания единой системы оформления и чтения чертежей все электротехнические элементы обозначаются в соответствии с требованиями ГОСТ 21.614 и ГОСТ 21.608. Стандарты предусматривают введение условно-графических обозначений на чертежах (ОУГ), в том числе для розеток и выключателей.

Их правильное нанесение дает возможность без ошибок трактовать содержимое чертежа, в то время как отсутствие привело бы к возникновению споров и разногласий.

План расположения электротехнических приборов в квартире

На рисунке выше изображена электрическая схема электроснабжения помещения. В распределительную коробку входят ноль синего цвета и фаза красного. Скрутка ноля расходится на розетки и лампы, а фазы – на розетки и двухклавишный выключатель (коричневый провод), с которого идут два провода на лампы.

Чертеж – это официальный документ, который составляется по всем действующим правилам.

Когда делают графическое обозначение выключателей, светильников, розеток и других приборов, преимущественно применяются простые геометрические фигуры: треугольники, квадраты, окружности, сегменты, отрезки и точки. Сочетая их, создают стандартные изображения электрических приборов и механизмов, используемых в электротехнике.

При необходимости разобраться в существующей схеме или составить ее нужно обратиться к ГОСТу, где есть изображение любого электротехнического элемента.

Условное обозначение розеток

В нормативной технической документации за основу электрической розетки взят полукруг. К нему добавляются один или несколько отрезков, отражающих разновидности изделия.

Изображения электротехнических изделий на чертежах

Когда от выпуклой части полукруга вверх отходит одна черта – это обозначается двухполюсная розетка, две – сдвоенная двухполюсная, три веерообразных – трехполюсная (рис. а).

Горизонтальной чертой отмечается наличие защитного заземления у изделия. Вертикальная черта внутри полукруга говорит о том, что розетка скрытая (рис. б).

Она вставляется во внутреннюю коробку и выравнивается по плоскости стены.

Совет

Если полукруг имеет черную сплошную заливку, это означает, что розетка должна быть влагостойкой (рис. в). Ее можно устанавливать на наружные поверхности зданий.

Когда делается изображение выключателя, за основу взята окружность, к которой также добавляются отрезки с крючками на концах, характеризующие конкретный тип изделия. Для освещения применяются преимущественно однополюсные выключатели.

Условное обозначение выключателей

Высота установки выключателей и розеток в квартире

Условные обозначения и внешний вид типовых выключателей освещения

Количество крючков означает, сколько у него клавиш. На рисунке выше они имеют небольшие отличия, что связано с тем, скрытый тип выключателя или открытый. На розетках также приводятся их обозначения, поскольку в некоторых моделях их совмещают в общие блоки (рис. г).

Если окружность выполнена с внутренней черной заливкой, это означает повышенную защиту изделия от влаги. На рисунке ниже приведено расширенное обозначение электрических выключателей и переключателей.

Двух,- и трехполюсные устройства – это пакетные выключатели, применяемые для включения электродвигателей, подачи электричества в жилье, а переключатели на два направления проходного типа служат для управления из двух и более мест.

Условные обозначения на чертежах выключателей

На рисунке выше указана защищенность изделий в виде маркировки из латинских букв IP и двух последующих цифр. Первая из цифр означает защиту от проникновения твердых загрязнений в зависимости от размеров, а следующая – стойкость против влаги. Диапазон возможных значений находится в пределах 0-9. Часто встречается маркировка IP44, IP54, IP65, IP20.

Расположение розеток и выключателей в квартире

Схема проводки и расположение электротехнических приборов в квартире составлены правильно, если нет потребности в дополнительных тройниках и удлинителях.

В особом внимании нуждается кухня, где сосредоточено максимальное количество потребителей электроэнергии. К электроплите проложен отдельный кабель из электрощитка (красная пунктирная линия на рисунке ниже). Все розетки сделаны скрытыми и с заземлением, как видно по их условным обозначениям.

Размещение выключателей и розеток на плане типовой квартиры

Их следует правильно подобрать, чтобы мощность соответствовала проводке и подключаемым приборам. На кухне указаны только самые необходимые розетки и выключатели для освещения и основных электроприборов. Не обозначены розетки для встроенной техники и вытяжной вентиляции.

Кроме того, следует предусмотреть подключение электроприборов: миксера, чайника, хлебопечки, кофеварки, светильников для определенных зон и многих других. Для этого устанавливают 3-4 дополнительные розетки рядом со столешницей.

В некоторых кухонных столах и шкафчиках сейчас заранее монтируются выдвижные розеточные блоки.

Выключатели также сделаны встроенными. Кое-где их можно совместить с розетками, например, для включения вытяжной вентиляции, холодильника и микроволновой печи.

Выключатели применяются преимущественно однополюсные для скрытой проводки. Защитное отключающее устройство устанавливают на входе перед счетчиком, согласно ПУЭ. В ванной комнате предусмотрена розетка для стиральной машины с повышенной защитой от влаги. Выключатель там устанавливается снаружи.

Обратите внимание

В зале целесообразно поставить двух,- или трехклавишный выключатель для люстры. Традиционное групповое включение светильников часто оказывается удобнее, чем использование диммера, который не всегда подходит. Например, его нельзя применять для люминесцентных ламп.

Выключатели можно показывать на схеме в общем виде, а в спецификациях указывать их характеристики. Придерживаясь ГОСТов, можно подробно указывать на схемах типы розеток и выключателей, по которым наглядно видно, что нужно покупать для электроснабжения дома или квартиры.

Выбор. Видео

Как расположить розетки на кухне

О показателях качества розеток и выключателей расскажет следующее видео.

Условные обозначения розеток и выключателей на схемах в соответствии с требованиями ГОСТов позволяют легче разбираться в чертежах при проектировании, монтаже и ремонте электрооборудования.

Источник: https://elquanta.ru/vyklyuchateli/oboznachenie-rozetok-vyklyuchatelejj.html

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено.

Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п.

мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы.

Важно

Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Совет

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

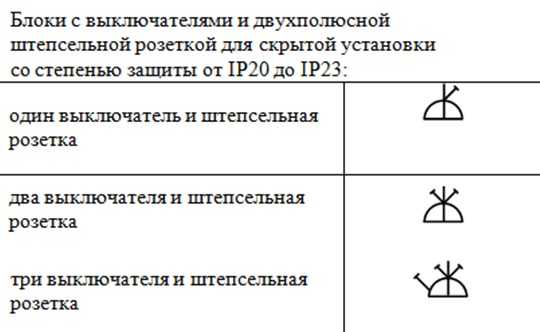

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Источник: https://electricvdome.ru/rozetki-i-vukluchateli/oboznachenie-rozetok-i-vyklyuchatelej-na-chertezhax.html

Буквенное обозначение выключателя нагрузки. Обозначение выключателей на чертежах. Обозначение светильников на схеме

Содержание:

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется . Кроме кабельных линий, в ней наносится множество других условных знаков.

Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах.

Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

  • На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
  • Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
  • На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

  • Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
  • Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
  • На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – , могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Обратите внимание

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только , но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры.

Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение.

Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

Важно

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.

Как читать электрические схемы

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено.

Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п.

мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы.

Совет

Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.

614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах .

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта – двухполюсная розетка, две – сдвоенная двухполюсная, три, имеющие вид веера, – трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 – IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 – IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 – IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения .

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 – IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три – трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 – IP23). Линия одна – выключатель однополюсный, две – двухполюсный, три – трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 – IP55).

Обратите внимание

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 – IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 – IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии).

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

Источник: https://iskraero.ru/letter-designation-of-the-load-break-switch-designation-of-switches-in-the-drawings.html

значение, другие буквенные и цветовые обозначения

Содержание статьи:

У различных фирм, производящих электротехническую продукцию, типовые обозначения на контактах выключателей света могут не совпадать. Следует разобраться, что означает L на выключателе освещения и существуют ли какие-то другие обозначения. Эти знания помогут всем заинтересованным лицам после приобретения установочного изделия правильно подключить его к действующей электросети.

Особенности подключения

Контакты двухклавишного выключателя

Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.

  • переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
  • с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
  • один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
  • на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.

Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.

При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.

Что обозначает L

Общепринятые обозначения на выключателях света наносятся с целью маркировки их контактных соединителей или для указания положения, в котором находится их клавиша.

Контакт, к которому подводится фаза от распределительного щитка, имеет обозначение L на выключателях для всех видов приборов – как одноклавишных, так и многоклавишных.

Схема подключения одноклавишного выключателя

Предположительно, этот символ взят от первой буквы английского слова «Line», означающего линию или линейный провод. У второго контакта также имеется свое обозначение, которое у разных производителей имеет различный вид:

  • Символ L с добавлением к нему единицы – L1.
  • Тот же знак, но с добавлением штриха – L`.
  • Небольшая стрелка, обращенная вверх.
  • Просто единица («1»).

У ряда производителей этот отвод вообще никак не обозначается. Если он находится сверху, от него отводится провод к люстре или распределительной коробке.

Схема подключения двухклавишного выключателя

В ПУЭ оговаривается, с каких сторон должны подводиться и отводиться проводники к выключателю. Согласно требованию нормативов, подводка делается снизу, а отвод монтируется сверху.

У двухклавишных и трехклавишных приборов количество отводящих проводников возрастает до двух и трех соответственно, что вынуждает их производителей маркировать дополнительные контакты. Поэтому в их обозначениях часто встречаются такие значки как L2, L3 или та же буква, но с двумя или тремя штрихами. Также возможен вариант, когда вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру отводящего проводника.

Как подключаются выходные контакты

Наличие большого количества обозначений на контактах многоклавишных электрических переключателей вызывает определенные сложности с их подключением. Неопытному пользователю без измерительного оборудования сложно определить, какой из проводников ответственен за включение конкретной лампочки в люстре или одной из групп осветителей. В этой ситуации приходится действовать методом проб или ошибок.

Порядок действий с каждым типом выключателей можно представить в виде следующего алгоритма:

  • при одноклавишном варианте на выключателе имеются L и L1 –это означает, что к выходу подсоединяется только один отводящий проводник;
  • в двухклавишном аналоге их придется поочередно подсоединять к каждой из выходной клемм, и смотреть какой из осветителей загорается;
  • на основе экспериментальных данных выбираются нужные контакты под обозначениями L1 и L2;
  • в трехклавишном образце возможности расширяются: придется перебирать порядок подключения много раз (количество комбинаций из трех вариантов равно 6-ти).

Упростить последнюю операцию удается, если поочередно подсоединять «неопознанные» отводящие проводники с фазным проводом и наблюдать, какие лампочки, группы или светильники загораются.

Каждый раз после подключения очередного провода и определения группы осветителей этот отвод подсоединяется к клемме, выбранной именно для проверяемого потребителя. После этого функция управления данной цепью автоматически передается клавише, переключающий механизм которой связан с этим контактом.

Обозначения на корпусе

Обозначения на корпусе выключателей

Помимо обозначения L на выключателе осветительных устройств у его рабочих контактов или на корпусе встречаются другие символы и значки.

Чаще всего производители используют символический принцип маркировки двух состояний коммутирующего прибора – включено и выключено. В качестве таких символов традиционно применяются интуитивно понятные нуль и единица («0» и «1»). Первый из них соответствует состоянию «Выключено» или ВЫКЛ и располагается в самой нижней зоне корпуса электрического прибора. Второй значок означает «Включено» (ВКЛ) и наносится в верхней части. Встречаются и такие редкие обозначения как стрелки, указывающие направление коммутации.

Ознакомившись с тем, что такое L на выключателе комнатного освещения, каждый желающий сможет самостоятельно подключить его к действующей электросети. В случае крайней необходимости можно отремонтировать неисправный прибор. Этому также поможет умение разбираться в отличии маркировок у разных типов выключателей, выпускаемых различными производителями.

Графические Обозначения В Электрических Схемах

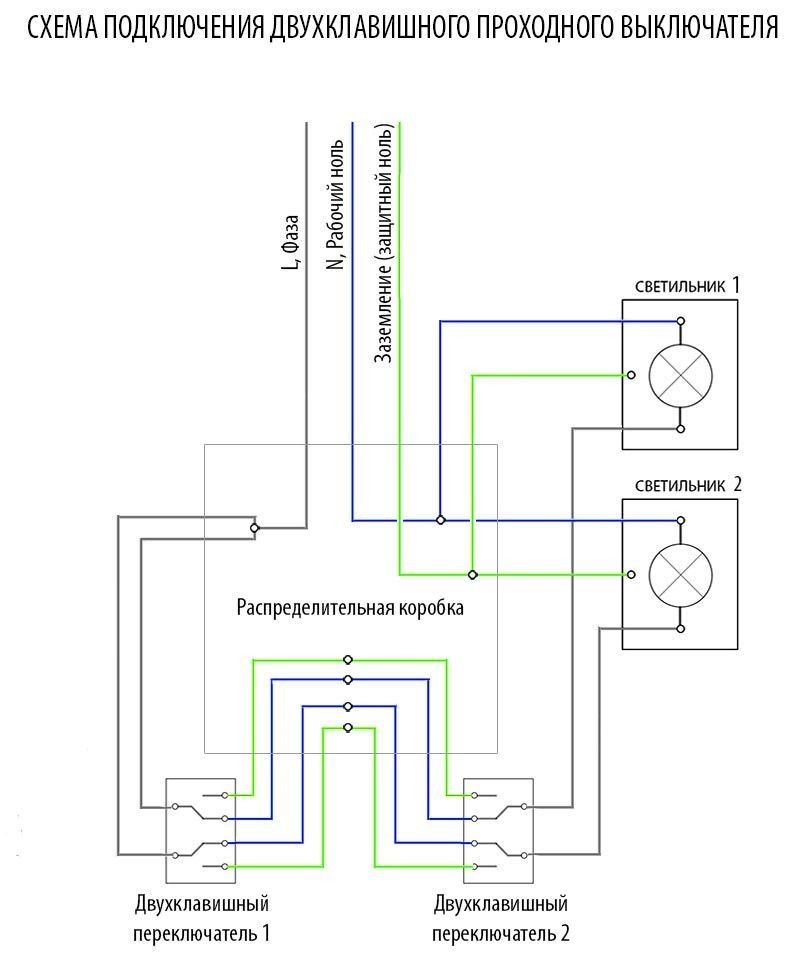

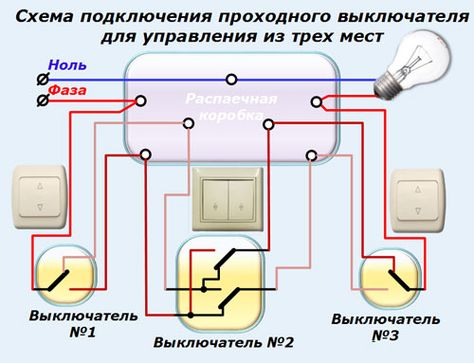

Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней. Светильники на схемах В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников.


Элементы различного назначения электрические лампочки, пиропатроны, элементы нагрева идентифицируют символом E. Первая буква в таких обозначениях всегда указывает на тип устройства.

Интересное видео по теме: Буквенные Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей.
РАЗБОР ПРОСТОЙ СХЕМЫ — Читаем электрические схемы 2 ЧАСТЬ

С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.

D — Символ заземления.

Дает общее представление о функционировании объекта.

Причем отличаются лампы дневного света люминесцентные и лампы накаливания. Общее обозначение.

Содержание: Буквенные Графические Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

Читаем принципиальные электрические схемы

Виды и типы электрических схем

Ноябрь г. Все это также отображается графически.

Импульсное реле — тоже довольно легко отличить по характерной форме знака. Буквенные условные обозначения в электрических схемах Кроме графических изображений элементы на схемах подписываются.

В — значок электричества, отображающий переменное напряжение. Характерная особенность такой схемы — минимальная детализация.

Контакт 12 сигнального реле К4, которое расположено на месте в функциональной группе Т8, входящей в устройство А12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы 3. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника.

Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже.

Она тоже только в функциях подвижных и неподвижных контактов. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент.

Похожие записи:. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице.
Как научиться читать электрические схемы

Смотрите также: Все возможности мультиметра

1. Общие правила построения обозначений контактов

Обозначения устройств и функциональных групп следует строить из комбинации букв и или цифр.

При составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения обязательную часть. Есть замыкающий, размыкающий, переключающий контакты.

Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины , духовки и т. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому.

Различие — положение черты на изображении клавиши. Условные обозначения радиоэлементов в чертежах Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

Например, А Бывает, что нижняя часть изображения закрашена черным темным. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения. Обозначения розеток и выключателей на чертежах Проект внутреннего электроснабжения — совокупность схем и чертежей силовых розеточных сетей и сети освещения.


Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи. Различие — положение черты на изображении клавиши. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Общие правила построения обозначений контактов 1. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP

Примерно так же обстоит дело и с катушками реле и контакторов. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Каждое из обозначений можно применять в определенных случаях.

Условные обозначения катушек контакторов и реле разных типов импульсная, фотореле, реле времени В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Принципиальная схема детализирует устройство Монтажная. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.
Условные обозначения электрооборудования на планах

2. Примеры построения обозначений контактов коммутационных устройств

Устройства механические с электромагнитным приводом электромагниты, тормоза, муфты, электромагнитные плиты и патроны идентифицируются символом Y. В — УГО воспринимающей части электротепловой защиты.

Пример схемы электропитания и графическое изображение проводов на ней Изображение розеток На схеме электропроводки должны быть отмечены места установки розеток и выключателей.

Пример построения конструктивного обозначения приведен на черт.

Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.

Читайте также: Замеры контура заземления периодичность

Однолинейная схема электроснабжения Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения. T — трансформаторы тока, напряжения , автотрансформаторы, электромагнитные стабилизаторы.

В первой части записывают одну или несколько букв буквенный код для указания вида элемента, во второй части записывают одну или несколько цифр для указания номера элемента данного вида, в третьей части записывают одну или несколько букв буквенный код функции элемента. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Схемы интегральные, микросборки обозначают символом D. Данный символ может использоваться для любых положений РО, указанных в пункте D.

Обозначения розеток и выключателей на чертежах

Так обозначают наличие защитного контакта, к которому подводится заземление. Так, без обозначения остались диммеры светорегуляторы и кнопочные выключатели. Умение понимать обозначения на электрических схемах — одна из ключевых составляющих, без которой невозможно стать грамотным специалистом.

Их изображения отличаются тем, что кружки закрашены. При составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения обязательную часть. Функции неподвижных контактов Условные обозначения однолинейных схем Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т. E- Символ батареи, состоящей из нескольких элементов питания. Бывают для открытой и скрытой проводки, с различными степенями защиты — для нормальных условий эксплуатации, влаго- пылезащищенные и т.
Основы электротехники Тема Условно графическое обозначение полупроводниковых приборов Выпуск 21

Условное обозначение розеток и выключателей на чертежах

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

по материалам electricvdome.ru


Условные обозначения выключателей и розеток

Условные обозначения выключателей и розеток

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

Я все розетки и выключатели делю по категориям.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Условные обозначения розеток:

Условные обозначения розеток

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Условные обозначения выключателей:

Условные обозначения выключателей

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программы AutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Советую почитать:
обозначения

Что значит «L» на выключателе

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения, на примере одноклавишного выключателя.



Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.



Первый, назовем его «А», идёт к выключателю из электрощита и всегда находится поднапряжением.
Второй, назовем его «B», идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.



Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.



Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.



При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:

«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.



Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.



Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.




Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.


Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.


Остались вопросы ?  — Пишите в комментариях к статье, постараюсь максимально оперативно ответить и помочь. Кромет того, буду рад любым дополнениям, поправкам, критике и т.д.

IELTS Academic Reading: Cambridge 5 Test 2 Отрывок для чтения 2; Что тут смешного ?; с лучшими решениями и лучшими объяснениями

Эта публикация Academic IELTS Reading посвящена решениям с по IELTS Cambridge 5 Reading Test 2 Отрывок по чтению 2 под названием « Что такого смешного?» . Это сообщение предназначено для кандидатов на IELTS, которым сложно найти и понять ответы на вопросы в модуле AC.Этот пост может помочь вам лучше понять каждый ответ чтения без особых проблем. Изучение IELTS Чтение ответов — это постоянный процесс, и этот пост поможет вам в этом отношении.

IELTS Cambridge 5 Test 2: AC Reading Module

Отрывок для чтения 2: вопросы 14-27

Заголовок отрывка: Что в этом смешного?

Вопросы 14-20: ИСТИНА, ЛОЖЬ, НЕ ДАЕТ

[В этом типе вопросов кандидатам предлагается выяснить:

Утверждение в вопросе согласуется с информацией в отрывке — ИСТИНА
Утверждение в вопросе противоречит информации в отрывке — ЛОЖЬ
Если по этому поводу нет информации — НЕ ДАЕТ

Для этого типа вопросов вы можете разделить каждое утверждение на три независимых части и найти ответ.]

Вопрос № 14: Артур Кестлер считал смех биологически важным по нескольким причинам.

Ключевые слова для вопроса: Артур Кестлер, смех, биологически важно, несколько способов,

В абзаце нет. 1 автор утверждает в последних строках: «.. … Писатель Артур Кестлер назвал это рефлексом роскоши: «Уникально тем, что не служит очевидной биологической цели ».”

Здесь не служит очевидной биологической цели = биологически не важно вообще,

Это означает, что вопрос прямо противоречит тексту.

Итак, ответ: ЛОЖЬ

Вопрос № 15: Платон считал юмор признаком интеллекта выше среднего.

Ключевые слова для вопроса: Платон, верил, юмор, знак, интеллект выше среднего,

В абзаце нет.2 автор утверждает в строках 1-2: «. … Платон выразил идею, что юмор — это просто восторженное чувство превосходства над другими . .. … »

Здесь мы не находим никаких комментариев Платона в отношении интеллекта .

Итак, ответ: НЕ ДАННЫЙ

Вопрос № 16: Кант считал, что удачная шутка предполагает контролируемое высвобождение нервной энергии.

Ключевые слова для вопроса: Кант, верил, удачная шутка, контролируемое высвобождение, нервная энергия,

Ответ на этот вопрос можно найти в строках 2-4 абзаца No.2, “. .. Кант и Фрейд чувствовали , что рассказывание анекдотов опирается на на создание психического напряжения , которое безопасно проколот нелепостью изюминки. . … »

Здесь психическое напряжение = нервная энергия, безопасно проколота = контролируемое высвобождение,

Итак, ответ: ИСТИНА

Вопрос №17: Современные представления о юморе в значительной степени игнорируют точку зрения Аристотеля на эту тему.

Ключевые слова для вопроса: современное мышление, юмор, в основном игнорируется, взгляд Аристотеля,

Строки 4-6 абзаца № 2 дает нам ответ на этот вопрос: «… . Но большинство современных теоретиков юмора определили на некоторую версию убеждения Аристотеля , что шутки основаны на реакции или разрешении несоответствия, когда изюминка либо вздор, либо, хотя и выглядит глупо. , имеет хитроумное второе значение.”

Здесь большинство современных теоретиков юмора = современные мыслители, остановились на = согласились, некоторая версия веры Аристотеля = часть взглядов Аристотеля,

Строки предполагают, что современные взгляды на юмор согласны с некоторыми взглядами Аристотеля на этот предмет.

Итак, ответ: ЛОЖЬ

Вопрос № 18: В работе Грэма Ричи шутки связаны с искусственным интеллектом.

Ключевые слова для вопроса: Работа Грэма Ричи, ссылки, анекдоты, искусственный интеллект,

Ответ можно найти в абзаце нет.3. Автор говорит здесь в строках 1-3: « Грэм Ричи , компьютерный лингвист из Эдинбурга, изучает лингвистическую структуру шуток , чтобы понять не только юмор, но и понимание языка и рассуждение в машинах … … »

Здесь изучает лингвистическую структуру шуток = работа Грэма Ричи, чтобы понимать = связи, понимание языка и рассуждения в машинах = искусственный интеллект,

Итак, ответ: ИСТИНА

Вопрос №19: Большинство комиков используют личные ситуации как источник юмора.

Ключевые слова на вопрос: большинство комиков, использование, личные ситуации, как, источник юмора,

Последние строки абзаца № 3 рассказывает о том, что делает комик, рассказывая анекдот: «.. … Комик представит ситуацию, за которой следует неожиданная интерпретация, которая также уместна ».

Однако здесь ничего не говорится о , использующем личную ситуацию как источник юмора .

Итак, ответ: НЕ ДАННЫЙ

Вопрос № 20: Шимпанзе издают особые звуки во время игры.

Ключевые слова для вопроса: шимпанзе, особые звуки, когда, игра,

В абзаце № 5 автор упоминает звук, который издают шимпанзе в строках 4-5, «. .. .. У шимпанзе есть «игривое лицо» — зияющее выражение лица, сопровождающееся тяжёлым звуком «а-а-а»… .. »

Здесь play-face = когда они играют, задыхающееся «ах, ах» шум = особые шумы,

Итак, ответ: ИСТИНА

Вопросы 21-23: Обозначение схемы:

[В этом типе вопросов кандидатов просят пометить диаграмму НЕ БОЛЕЕ ДВУХ СЛОВ из отрывка.Ключевые слова важны для правильного поиска ответов. Как правило, этот тип вопросов поддерживает последовательность. Однако не стоит удивляться, если последовательность не соблюдается. Найдите ключевые слова в отрывке, и вы, скорее всего, найдете ответы.]

Вопрос № 21: Загорается правая префронтальная кора — область мозга, связанная с _________

Ключевые слова для вопроса: Правая префронтальная кора, светится, область, связана с,

В абзаце нет.8, писатель говорит в строках 3-4: «. … Его сканирование показало, что в начале шутки префронтальной коры слушателя загорались , в частности правой префронтальной области , которая считается критической для решения проблем ».

Здесь горит = светится, правая префронтальная = правая префронтальная кора, считается критически важной для = связана с,

Итак, ответ: решение проблем

Вопрос №22: _________ тоже становятся активными

Ключевые слова на вопрос: стать, тоже активным

Опять же, в п. 8, писатель говорит в строках 4-5: «. .. Но было также активность в височных долях сбоку головы .. .. »

Здесь активность = становится активным, также = тоже

Итак, ответ: височных долей

Вопрос №23: Активируется орбитальная префронтальная кора — задействована ___________

Ключевые слова для вопроса: Орбитальная префронтальная кора, активирована, задействована,

Еще раз, в п. 8, писатель говорит в строках 6-8: «.. … Затем, когда прибыла изюминка, ожила новая область — орбитальная префронтальная кора . Этот участок мозга, спрятанный за орбитами глаз, связан с оценки информации .”

Здесь ожил = активирован, связан с = связан с,

Итак, ответ: оценка информации

Вопросы 24-27: Завершение / сопоставление предложений с правильными окончаниями

[Для этого типа вопросов кандидатам необходимо сопоставить начало и конец предложений. Кандидатам необходимо искать ключевые слова в начале предложения и находить соответствующие абзацы, а затем предложения в отрывке.Скимминг и сканирование, оба навыка чтения необходимы для этого типа вопросов.]

Вопрос № 24: Одна из самых сложных задач мозга —

Ключевые слова для вопроса: одно из, самых сложных задач мозга,

Ответ можно найти в абзаце нет. 9. В этом абзаце автор говорит в строках 1-2: « Быстрая эмоциональная оценка событий момента — это чрезвычайно ответственная работа для мозга, животного или человека… … »

Здесь, Быстрая эмоциональная оценка происходящего = мгновенно реагировать на происходящее, чрезвычайно ответственная работа = одна из самых сложных задач,

Итак, ответ: C (мгновенно реагировать на все, что происходит.)

Вопрос № 25: Из-за языка, который они разработали, люди —

Ключевые слова для вопроса: из-за, языка, они, развиты, люди,

Ответ можно найти в абзаце нет.10. В этом абзаце автор пишет в строках 1-4: «. .. Все теплокровные животные постоянно изменяют свое возбуждение в ответ на внешние события, но люди , , у которых внутренняя жизнь сложилась гораздо сложнее в результате языковых навыков , реагируют эмоционально не только к своему окружению, но и к своим мыслям . .. … »

Здесь, , которые развили гораздо более сложную внутреннюю жизнь в результате языка = из-за языка, который они развили, реагируют эмоционально = реагируют на,

Итак, ответ: А (реагирую на собственные мысли.)

Вопрос № 26: Индивидуальные ответы на юмор

Ключевые слова на вопрос: индивидуальные ответы, юмор,

Последние строки абзаца № 10 дает нам ответ: «. .. Доставляет ли шутка удовольствие или боль, зависит от a взглядов человека ».

Здесь, Доставляет ли шутка удовольствие или боль = индивидуальные реакции на юмор, зависит от = соотносятся с мировоззрением человека = субъективными взглядами человека,

Итак, ответ: F (относится к субъективным взглядам человека.)

Вопрос № 27: Питер Деркс считает, что юмор —

Ключевые слова для вопроса: Питер Деркс, верит, юмор,

В последнем абзаце сказано: «… Как говорит Питер Деркс , психолог из колледжа Уильяма и Мэри в Вирджинии, говорит : «Мне нравится думать о юморе как о искаженном зеркале разума. Это творческий, перцептивный, аналитический и языковой. Если мы сможем выяснить, как мозг обрабатывает юмор , то мы будем довольно хорошо разбираться в том, как он работает в целом ».

Здесь разум = мозг, у нас будет довольно хорошее представление о том, как он работает в целом = мы можем получить ценную информацию о работе мозга,

Итак, ответ: D (может предоставить ценную информацию о работе мозга.)

Щелкните здесь, чтобы найти решения для Cambridge 5 AC Test 2 Reading Passage 1

Щелкните здесь, чтобы узнать о решениях для Cambridge 5 AC Test 2 Reading Passage 3

4.4 8 голосов

Рейтинг статьи

IELTS Academic Writing Task 1: Цикл диаграмма движения углерода по земле; с типовым ответом и словарной практикой

В этом посте Academic IELTS Writing Task 1 мы обсуждаем еще одну диаграмму цикла , связанную с окружающей средой или атмосферой. Вы найдете отличный ответ модели на — диаграмму цикла, которая показывает, как углерод перемещается в атмосфере и вращается вокруг нее.Вы также получите краткий словарный запас по образцу ответа.

Давайте посмотрим на вопрос.

На диаграмме показано движение углерода в атмосфере и вокруг нее.

Модель ответа:

Иллюстрированная диаграмма наглядно демонстрирует, как углерод перемещается в атмосфере Земли и вокруг нее. В целом диаграмма показывает, что движение углерода на Земле — это непрерывный процесс, который включает как естественные, так и антропогенные методы.

Как показано на диаграмме, диоксид углерода или газ CO 2 является одним из основных источников углерода в нашей окружающей среде, и он создается благодаря двум основным упражнениям. В естественное упражнение входят как растения, так и животные. Используя солнечный свет, растения производят пищу посредством реакции фотосинтеза, в результате чего образуется CO 2 . Растения также выделяют газ CO 2 и углерод в атмосферу и под поверхностью через дыхание. Дыхание животных также способствует выбросу углекислого газа в атмосферу, который возвращается на поверхность с дождем.Углерод также выделяется на поверхность и поглощается водой из-за гибели организмов и отходов, а также ископаемых и ископаемых видов топлива под землей.

Другое упражнение — это антропогенное упражнение, которое включает производственные отходы и выбросы и выброс выхлопных газов, которые ответственны за выброс большого количества диоксида углерода в окружающую среду.

(175 слов)

Изучение словарного запаса является неотъемлемой частью IELTS Writing.Вот список словаря с объяснением из приведенного выше модельного ответа. Попробуйте практиковать их, изучая значение, а затем составляя на их основе предложения.

Словарь из типового ответа:

Illustrated (прил.) — описано, объяснено, проиллюстрировано, показано, дано,

Presentation (n.) — демонстрация, демонстрация, иллюстрация,

Атмосфера (сущ.) — воздух, окружающая среда,

Всего (прил.) — в целом, в целом, в основном,

Укажите (т.) — показать, указать,

Постоянный (прил.) — непрерывный, постоянный, безостановочный,

Practice (n.) — упражнение,

Источник (п.) — основание, фундамент,

Фотосинтез (сущ.) — процесс, с помощью которого зеленые растения и другие организмы превращают углекислый газ и воду в углеводы и кислород, используя световую энергию, захваченную хлорофиллом.

Реакция (сущ.) — ответ, ответ, реплика,

Release (v.) — сброс, выброс,

Поверхность (сущ.) — внешняя часть или самый верхний слой чего-либо, внешний вид,

Дыхание (n.) — дыхание, вдох,

Contribute (v.) — помочь вызвать что-то, вызвать,

Из-за (прил. Фраза) — из-за или в счет

Организм (сущ.) — отдельное животное, растение или одноклеточная форма жизни

Ископаемое (сущ.) — останки или оттиски доисторического растения или животного, встроенные в скалу и сохранившиеся в окаменелом виде

Под (преп.) — на нижнем уровне

Man-made (прилаг.) — созданный или созданный людьми (в отличие от происходящего или созданного естественным образом)

Отходы (сущ.) — остатки, мусор,

Absorb (v.) — поглощать или впитывать (энергию, жидкость или другое вещество) химическим или физическим действием

Эмиссия (сущ.) — выброс, секреция, производство и выброс чего-либо, особенно газа или излучения

Выхлоп (сущ.) — отходящие газы или воздух, выбрасываемые из двигателя, турбины или другой машины в процессе ее работы

Ответственный (прил.) — подотчетный, ответственный, обвиняемый,

Теперь вы можете составлять предложения из этих слов, которые помогут вам пополнить свой словарный запас.

Вот еще несколько примеров Task 1 и ответов для вас:

Технологическая схема производства электроэнергии от солнечных батарей

Технологическая схема производства яблочного сока

Технологическая карта производства свитера

Технологическая схема производства оливкового масла

Блок-схема написания рассказа

Две карты, показывающие изменения в промышленной деревне

Две карты, показывающие изменения в городе

Диаграмма жизненного цикла тунца

Диаграмма жизненного цикла шелкопряда

Цикловая диаграмма движения воды

Технологическая схема производства сахара

Короткие отрывки для понимания прочитанного

Пассаж 1 — Опера

Опера относится к виду драматического искусства, зародившемуся в Европа, в которой эмоциональное содержание передается аудитория через музыку, как вокал, так и инструментальный, как и через лирику.Напротив, в музыкальный театр драматический спектакль актера первична, а музыка играет меньшую роль. Драма в опере представлена ​​с использованием первоэлементов театр, такой как декорации, костюмы и актерское мастерство. Однако слова оперы или либретто поются а не на устах. Певцов аккомпанируют музыкальный ансамбль от небольшого инструментального ансамбль в полный симфонический оркестр.


1. В чтении указано, что опера —-.

A) сложился под влиянием музыкального театра
B) это драма, исполняемая в сопровождении оркестра
C) не высокобюджетная постановка
D) часто ставится в Европе
E) самая сложная всех видов исполнительского искусства

2. Из прочтения можно понять, что —-.

A) люди больше увлечены оперой, чем музыкальным театром
B) драма в опере важнее музыки
C) оркестры в опере могут значительно различаться по размеру
D) музыкальный театр опирается прежде всего на музыку
E) там это спор о том, важна ли музыка или слова в
опере

3.В чтении говорится, что —-.

A) игра и костюмы второстепенны по сравнению с музыкой в ​​музыкальном театре
B) многие люди находят музыкальный театр более увлекательным, чем опера
C) музыка в музыкальном театре не так важна, как в опере
D) опера требует огромных усилий оркестр, а также большой хор
E) Опера не имеет ничего общего с музыкальным театром

Пассаж 2 — Дельфины

Дельфины считаются самыми дружелюбными существами в море, и рассказы о них помогают тонущим морякам были распространены с римских времен.Чем больше мы узнаем о дельфинах, тем больше мы понимаем, что их общество сложнее, чем люди раньше вообразил. Они присматривают за другими дельфинами, когда болеют, ухаживают за беременными матерями и защищают самый слабый в сообществе, как и мы. Некоторые ученые предположили, что у дельфинов есть язык, но это гораздо более вероятно, что они общаются с друг друга без слов. Может ли кто-нибудь из них млекопитающие умнее человека? Конечно самый распространенный аргумент в пользу превосходства человека над ними, что мы можем убить их легче, чем они может убить нас, наименее удовлетворительно.Наоборот, чем больше мы узнаем об этих замечательных существа, тем меньше мы кажемся превосходящими, когда мы уничтожить их.


4. Из отрывка видно, что дельфины —-.

A) не хотят быть с нами столько, сколько мы хотим быть с ними
B) оказались менее умными, чем считалось ранее
C) имеют репутацию дружелюбных к людям
D) самые могущественные существа, обитающие в океанах
E) способны изучать язык и общаться с людьми

5.Тот факт, что автор отрывка думает, что мы можем убить дельфинов легче, чем они могут убить нас …

A) означает, что они лучше адаптированы к окружающей среде, чем мы.
B) показывает, что дельфины обладают очень сложной формой общения
C) доказывает, что дельфины не самые умные виды в море
D) не означает, что мы превосходим их
E) доказывает, что у дельфинов лингвистические навыки намного превосходят то, что мы думали ранее

6.Из чтения можно сделать вывод, что —-.

A) дельфины довольно многочисленны в некоторых частях мира
B) общение — самый увлекательный аспект дельфинов
C) дельфины обладают навыками, которых нет у других живых существ, такими как способность
думать
D) это Дельфины обычно не общаются друг с другом.
E) У дельфинов есть некоторые социальные черты, схожие с человеческими

Проход 3 — Непотопляемый корабль

Морские архитекторы никогда не утверждают, что корабль непотопляем, но затонувший пассажирско-автомобильный паром Эстония в Прибалтике никогда не должно было быть произошло.Он был хорошо продуман и тщательно продуман. поддерживается. На нем было необходимое количество спасательных шлюпок. Его тщательно осмотрели в день роковой путешествие. Однако несколько часов спустя Эстония перевернулась и затонул в холодной, ненастной ночи. Это произошло так быстро что большинство из тех, кто был на борту, пойманные в темноте, хижины затопили, не успели спастись: Из тех, кому удалось выбраться за борт, только 139 выжили. Остальные умерли от переохлаждения до наступления спасатели могли вытащить их из холодного моря.В окончательное число погибших составило 912 душ. Однако там было неприятное количество вопросов о том, почему Эстония затонула и почему так много выживших мужчин в расцвете сил, в то время как большинство мертвых были женщины, дети и пожилые люди.


7. Из прочтения можно понять, что —-.

A) спасательное оборудование не работало должным образом, и спасательные шлюпки не могли быть спущены

B) неисправности конструкции и некомпетентность команды способствовали потоплению парома
Эстония
C) 139 человек смогли покинуть судно, но погибли в ледяной воде
D) морские архитекторы утверждали, что Эстония непотопляема.
E) большинство жертв оказались в ловушке внутри лодки, поскольку они находились в своих каютах

8.Из отрывка видно, что выжившие в аварии —-.

A) помогали друг другу преодолеть трагедию, которая их коснулась
все
B) были в основном молодые мужчины, но женщины, дети и пожилые люди не имели шансов

C) помогли спасти сотни жизней
D) все еще страдают от тяжелое посттравматическое стрессовое расстройство
E) ничего не сказал следователям о происшествии

9. Согласно отрывку, когда затонула Эстония, —-.

A) на борту было всего 139 пассажиров
B) мало кто из пассажиров спал
C) спасательных шлюпок было достаточно для количества людей на борту
D) более быстрая реакция экипажа могла бы увеличить шансы Эстонии на
выживание
E) все пассажиры уже съехали на открытые палубы

Пассаж 4 — Эрозия в Америке

Эрозия сельскохозяйственных угодий Америки ветром и водой было проблемой с тех пор, как поселенцы сначала заложили прерии и луга под плугом в девятнадцатом веке.К 1930-м годам более 282 миллионов акров сельскохозяйственные угодья были повреждены эрозией. После 40 лет природоохранных мероприятий, эрозия почвы ускорилась из-за к новым требованиям, предъявляемым к земле высоким урожаем производство. В предстоящие годы эрозия почвы и проблемы с загрязнением, которые он вызывает, могут заменить нехватка нефти как наиболее критическая естественная ресурсная проблема.


10. Как мы понимаем из прочитанного, сегодня эрозия почвы в Америке —-.

A) заставляет людей предъявлять новые требования к земле
B) хуже, чем было в девятнадцатом веке
C) происходит так медленно, что это практически не заметно
D) является наиболее важной проблемой, с которой сталкивается нация
E ) хуже в районах с большой добычей нефти

11.Автор указывает в отрывке, что эрозия в Америке —-.

A) повредило 282 миллиона акров с тех пор, как поселенцы впервые поместили прерии
и пастбища под плуг
B) был настолько серьезным, что вынудил людей покинуть свои поселения

C) встречается только в районах без растительности
D) может стать более серьезной проблемой в будущем
E) до 1930-х годов находился в упадке

12. В чтении указано, что в Америке —-.

A) нефть вызывает сильную эрозию почвы и проблемы с загрязнением
B) необходимо выращивать большие урожаи для удовлетворения потребностей и
предотвращения катастрофы
C) эрозия почвы ускорилась из-за чрезмерного использования сельскохозяйственных земель
D) вода несомненно является основной причиной эрозии
E) есть много способов уменьшить эрозию

Оценка =

Правильных ответов:

Ответы на разговорный корпус оживают

A — Традиционные лексикографические методы

Составление словарей исторически было происхождением прилежных профессоров — обычно в очках — которые любят корпеть над увесистыми фолиантами и делать заключения о тонких нюансах значения.Наверное, они хорошо разбирались в кроссвордах и определенно знали много слов, но изображение всегда было довольно сухим и пыльным. Новейшие технологии, и к тому же простые технологии, революционизируют содержание словарей и способ их составления.

B — Новая методика исследования

Впервые издатели словарей включают в свои данные разговорный английский язык. Это дает лексикографам (людям, которые пишут словари) доступ к более живому, современному простому языку, который никогда раньше не изучался.В одном из проектов 150 добровольцев согласились незаметно привязать диктофон Walkman к своей талии и оставить его включенным на срок до двух недель. Каждый их разговор записывался. Когда данные были собраны, длина лент была в 35 раз больше глубины Атлантического океана. Команды машинисток произвели расшифровку аудиозаписей для создания компьютеризированной базы данных из десяти миллионов слов.

C — предоставлены альтернативные выражения

Это стало основой — наряду с существующим письменным корпусом — словаря Language Activator, описанного лексикографом профессором Рэндольфом Квирком как «книга, которую мир ждал».Он показывает продвинутым иностранным изучающим английский язык, как на самом деле используется этот язык. В словаре за ключевыми словами, такими как «есть», следуют связанные фразы, такие как «волчий пух» или «разборчивый едок», что позволяет учащемуся выбрать подходящую фразу.

D — Точный подсчет частоты слов

«Подобные исследования были бы невозможны без компьютеров», — сказала Делия Саммерс, директор словарей.«Это изменило способ работы лексикографов. Если вы посмотрите на слово «нравится», вы можете интуитивно подумать, что первое и наиболее частое значение — это глагол, например, «Я люблю плавать». Нет, это не так. Это предлог, например, «она ходила как утка». То, что используется слово или фраза, не означает, что они попадают в словарь. Процесс отсеивания важен как никогда. Но база данных позволяет лексикографам искать слово и выяснять, как часто оно используется — то, о чем раньше можно было только догадываться интуитивно.

E — Новые фразы в словаре

Исследователи обнаружили, что письменный английский работает совершенно иначе, чем разговорный английский. Фраза «говори, что хочешь» буквально означает «не стесняйся говорить все, что хочешь», но на самом деле, как показывают факты, кто-то использует ее, чтобы помешать другому человеку выразить свое несогласие. Фраза «это вопрос» снова и снова возникает в базе данных.Это не имеет ничего общего с запросом, но это одна из самых частых английских фраз, которой никогда раньше не было в словаре изучающего язык: теперь это так.

F — невербальное содержание

Компьютер «Разговорный корпус» показывает, насколько изобретательными и юмористичными являются люди, когда они используют язык, искажая знакомые фразы для эффекта. Он также показывает силу пауз и звуков, которые мы используем, чтобы выиграть время, передать эмоции, сомнения и иронию.

G — совместный исследовательский проект

Для

Прочтите следующие инструкции (1 6) и сравните их со схемой. —

1. Подключите кабель клавиатуры к задней панели компьютера.
2. Подключите кабель мыши к задней части компьютера.
3. Подключите кабель монитора; будьте осторожны, чтобы не погнуть штифты.
4. Затяните винты.
5. Подключите динамики к задней части компьютера.
6. Подключите кабели компьютера, монитора и динамика (в указанном порядке) к электросети.

* (Инженерная мастерская Линдси Уайт, ОУП; Блок 11, стр.12, пример 4)

Прочтите приведенные ниже инструкции и сравните голосовые инструкции (1 3) с письменными инструкциями (a c).

Налейте воды и включите газ. а См. Диаграмму 1. Кнопка A освобождает механизм блокировки.
На вашем месте я бы сначала вставил лампочку. б Снимите крышку и залейте из холодного крана. Установите чайник в центре газового кольца, убедившись, что он устойчив, прежде чем включать газ.
Нажимаешь, и открывается спинка. с Вставьте лампочку на 60 Вт перед тем, как вставить вилку в розетку.

* (Инженерная мастерская Линдси Уайт, ОУП; Блок 11, стр.12, пример 5)

6. Прочтите инструкции в примере 5 еще раз. Какие инструкции о:

— чайник новый?

— новая настольная лампа?

— новая камера?

* (Инженерная мастерская Линдси Уайт, ОУП; Блок 11, стр.12, пр.6)


Как решить парные проходы SAT

Когда текущий SAT был запущен в 2016 году, он поставил перед старшеклассниками новую задачу: парные отрывки. Многие студенты нервничают, когда доходят до парных отрывков на SAT, но с этим руководством вы будете уверенно переходить к парным отрывкам.

Краткий обзор теста чтения SAT

Прежде чем мы углубимся в парные отрывки, давайте посмотрим на их общий контекст.Тест по чтению — это первый из трех тестов SAT, и у вас есть 65 минут, чтобы ответить на 52 вопроса.

В SAT 4 отдельных отрывка, каждый из которых содержит 10 или 11 вопросов. Тем не менее, будет пара отрывков, которые содержат набор из 10 или 11 вопросов, что позволит SAT включать варианты стандартных типов вопросов. Парные отрывки будут связаны по теме, будь то в социальных или естественных науках, и иногда они также включают графики или диаграммы.

Если вам нужна более общая информация о тесте по чтению, ознакомьтесь с нашим полным руководством по новому тесту по чтению SAT.

Типы вопросов

Вопросы, которые вы видите в парных отрывках, такие же, как и типы вопросов для любых других отрывков. Несмотря на то, что вопросы, состоящие из парных отрывков, могут немного измениться, вот краткое изложение типов вопросов, которые вы найдете.

Большое изображение

Эти вопросы относятся к отрывку в целом, обычно касаясь темы, основной идеи или утверждения. Тема обычно предназначена для художественных или повествовательных отрывков, а утверждения — специально для убедительных / аргументированных отрывков, а основные идеи — для пояснительных / информативных отрывков.Определение типа отрывка во время чтения может помочь вам понять, с каким типом общих вопросов вы можете столкнуться.

Несмотря на то, что каждый тип общей картины немного отличается, вы подойдете к этим вопросам одинаково. Вам нужно подумать обо всем отрывке, а не сосредотачиваться на части отрывка, и выбрать ответ, который лучше всего отражает каждую его часть. SAT усложнит задачу, включив варианты ответов, в которых используются слова, которые совпадают или похожи на слова, используемые в отрывке, но могут не отражать отрывок в целом.

Маленькая картинка / деталь

Эти вопросы относятся к определенным частям отрывка и могут либо указать для вас конкретные номера строк, либо потребуют от вас поиска ответа в отрывке. Подробные вопросы часто связаны с конкретной информацией и идеями, которые явно выражены в отрывке.

Чтобы ответить на эти вопросы, часто нужно найти ответ, поэтому важно быстро составить схему того, где все находится в отрывке. Вы можете потренироваться в этом, быстро обрисовывая отрывки SAT из практических тестов, но если вы стремитесь к наивысшему баллу, вам нужно будет делать это в основном в уме. Как и в случае с вопросами с большой картинкой, не обязательно выбирать ответ, в котором используются те же слова , что и в отрывке, а скорее выражаются те же идеи .

Вывод

Эти вопросы потребуют от вас сформировать выводы на основе информации, содержащейся в отрывке, но выводы, которые вы сделаете, не будут четко сформулированы.Эти типы вопросов требуют немного более критического мышления и анализа, а не чистого понимания прочитанного.

Чтобы ответить на вопросы вывода, подумайте, что подразумевается, или где вам пришлось мысленно заполнить пробелы, чтобы сформировать более полную картину сообщения. Может быть полезно сначала придумать свой собственный ответ, а затем посмотреть, какой из вариантов ответа наиболее соответствует полученному вами ответу.

Словарь в контексте

SAT изменил способ тестирования словарного запаса; в текущей версии SAT вы увидите вопросы, которые относятся к определенному номеру строки и спрашивают, что означает это слово в зависимости от контекста.

Очень важно, чтобы вы вернулись к самому отрывку, поскольку варианты ответа синонимичны вне контекста . В противном случае вы можете выбрать неверный ответ, основываясь на ваших знаниях, а не на том, что имеет смысл в отрывке. Часто можно найти правильный ответ, подставив варианты слов в исходное предложение отрывка и посмотрев, что передает ту же идею.

Функция

В SAT входят вопросы о риторике или о писательском мастерстве, а функциональные вопросы часто касаются риторики.В отличие от вопросов, касающихся информации или идей, представленных в отрывке, эти вопросы касаются того, как части отрывка вносят вклад в целое или как структура отрывка достигает своей цели.

Чтобы ответить на эти вопросы, вам нужно подумать, как писатель, и выяснить, почему кто-то написал отрывок именно так. Для этого вам нужно выяснить цель отрывка — развлечь? Убеждать? Чтобы проинформировать? — а затем как рассматриваемая часть отрывка работает для этой цели.

Авторская техника

Другой тип риторических вопросов. Эти вопросы задают вам вопрос о том, почему автор мог включить или исключить определенную информацию, или о том, какое влияние это конкретное слово или фраза оказывает на отрывок в целом. Опять же, подумайте о том, чего пытается достичь отрывок, а затем о том, как конкретный абзац или слово способствует достижению этой цели.

Парные переходы по SAT

Вообще говоря, парные отрывки являются одним из наиболее сложных типов отрывков на SAT.Тем не менее, они могут быть не самым сложным отрывком теста — то, что сложно для одного ученика, может быть не таким сложным для вас, и наоборот.

Каждый отдельный отрывок в паре короче одиночного отрывка SAT, так что сумма слов в парных отрывках по-прежнему не больше, чем самый длинный одиночный отрывок SAT. Парные отрывки относятся либо к общественным наукам, либо к тем и другим наукам, но самое важное при работе с парными отрывками — это понимание того, как они соотносятся.

Есть два основных типа отношений между парными пассажами:

  • Общие-специфические: Один отрывок может дать общий обзор или введение в тему, в то время как другой отрывок подробно описывает конкретный аспект, кратко упомянутый в первом.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
