Почему капает вода из предохранительного клапана водонагревателя и как исправить поломку. Замена обратного клапана водонагревателя
Как заменить сбросной клапан водонагревателя своими руками
Замена вышедшего из строя сбросного клапана водонагревателя выполняется очень просто, главное, чтобы под рукой имелся разводной ключ.Поломка предохранительного сбросного клапана – явление довольно частое. Очень важно своевременно произвести замену необходимой детали, иначе избыточное давление в бойлере рано или поздно приведет к возникновению течи в водонагревателе.
1. Перед тем как приступить к замене вышедшего из строя сбросного клапана, необходимо слить воду с накопительного бойлера. Вначале бойлер отключают от электропитания.
2. Далее нужно перекрыть подачу воды на водонагреватель, и холодную и горячую, то есть, закрываем оба входных вентиля на водонагреватель. В случае если отсутствуют отдельные отсекающие краны, перекрываются входные квартирные краны.
3. Убедившись в том, что подача воды перекрыта, открываем два разных(!) смесителя. Например, в раковине и в ванной. На одном смесителе выпускаем горячую воду, на другом – холодную. Горячую воду открываем для того, чтобы не возник вакуум, и накопившаяся вода сходила беспрепятственно.
4. Теперь можно открыть краны на самом бойлере и дождаться, пока не сольется вся вода.
5. Слив воду с бойлера, отсоединяем шланги от сбросного клапана. Некоторые фирмы нарочно выпускают водонагреватели такой конструкции, при которой Вы сами не смогли бы слить воду, и Вам пришлось бы вызывать специалистов и платить им деньги за услугу. Например, встречаются конструкции бойлеров, оснащенных усиленными гибкими шлангами. При этом сбросной клапан присоединен не к бойлеру, а к специальному тройнику. Но Вам и в этом случае будет вполне по силам самостоятельно произвести слив воды из водонагревателя, не прибегая к помощи спецов. Только осуществляться он будет несколько иным образом.
Необходимо отключить бойлер от электропитания и перекрыть входной кран, через который в квартиру подается горячая вода. Далее следует перекрыть кран с холодной водой, идущей на бойлер, и, предварительно надев шланг на тройник, открыть кран, выходящий с тройника. Направив шланг в канализацию, открываем подачу горячей воды и ждем, пока вода из бойлера не сольется со шланга.
6. Выкручиваем старый клапан, и ставим на его место новый. В редких случаях, зависимости от типа подключения бойлера приходится сливать воду и выкручивать старый клапан одновременно.
7. Закрываем краны и подключаем бойлер к электросети.
В частном секторе, а также в домах, в которых подача горячей воды отсутствует, слив воды осуществляется таким же образом за исключением шага с перекрытием крана горячей воды (за неимением такого).
Удачи Вам!
termosys.ru
Обратный клапан для водонагревателя: принцип работы и установка
Любое оборудование, находящееся в вашем доме, прежде всего, должно отвечать требованиям безопасности. Оно ни в коем случае не должно своей работой ставить под сомнение ваше здоровье, даже в случае возникновения каких-либо неисправностей. Любое устройство обязано быть укомплектовано специальными деталями, которые сводят на нет риск нанесения вреда здоровью жителей дома или квартиры, где оно находится, и минимизируют повреждения оборудования при различных поломках.

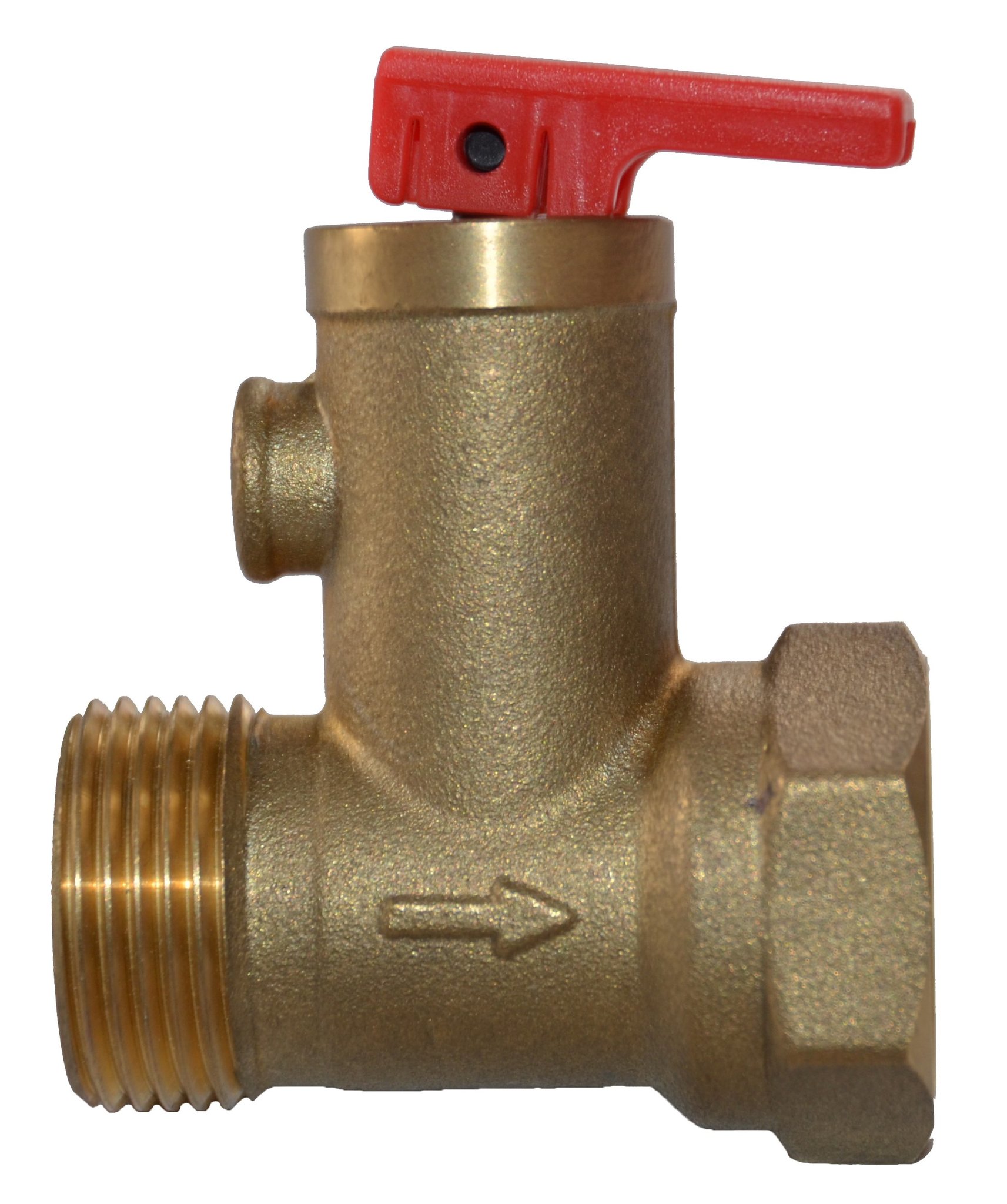

Предохранительный клапан для водонагревателя
Одной из таких деталей для водонагревателей является предохранительный клапан, который также часто называют «обратным». Именно о нем и пойдет речь в нашей статье.Основное предназначение этой небольшой детали заключается в сбросе избыточного давления в бойлере.
Она обязательно должна быть установлена на каждом водонагревателе, поскольку при ее отсутствии неправильное функционирование водонагревательного оборудования может вылиться в очень дорогостоящий ремонт, которого можно бы было избежать, будь этот важный элемент на своем месте.

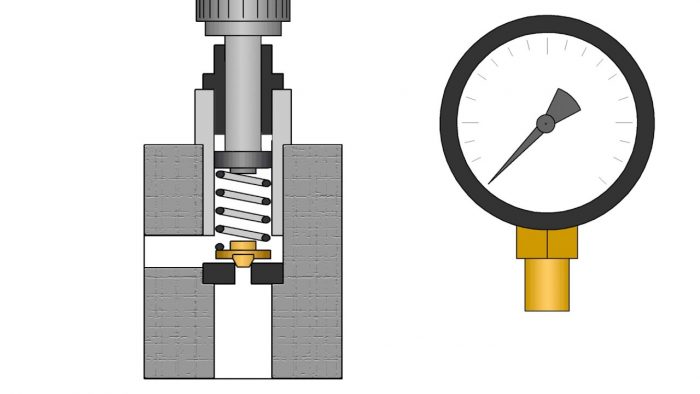

Принцип работы обратного клапана
Для того чтобы понять, как работает это устройство не нужно быть выдающимся инженером, ведь здесь все предельно просто. По собственному внешнему виду обратный клапан во многом схож с сантехническим тройником, однако по конструкции эти две вещи имеют отличия. На участке, где осуществляется подача воды, стоит специальный запирающий механизм, благодаря которому вода может двигаться только в одном направлении – в емкость нагревателя. Принцип работы очень прост, но при этом крайне результативен. При достижении примерно одинакового давления, срабатывает запирающее устройство, и исключается вероятность возвращения воды, под давлением, назад в водопроводную систему.
Но если давление превысит критические показатели, в дело вступит защитная функция. Боковой отвод работает по такому же принципу, а отличие состоит лишь в том, что высокое давление способствует отжиму пружины и понижению давления в емкости с горячей водой. Иногда это сопровождается небольшой течью из специального отверстия устройства, проще говоря – начинает капать вода. Это нормальное явление, для этого данное устройство и создано, поэтому слишком беспокоится не стоит.
Однако такое положение дел может привести к лужам на полу, которые будут образовываться из-за течи. Выходом из этой ситуации является установка шланга, один край которого соединяется с выходным отверстием клапана, а другой с канализационной системой.
Для удобства использования, а также с целью повышения эстетических характеристик комнаты, слив может выполняться со скрытым шлангом или трубой. При этом не стоит забывать об обеспечении доступа к обратному клапану в случае возникновения неисправностей с ним.

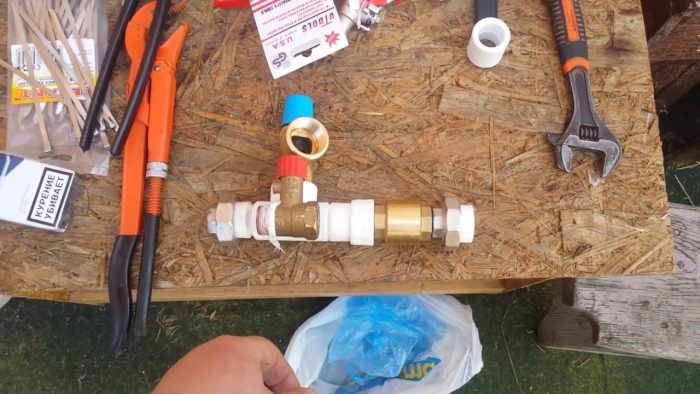

Как правильно установить обратный клапан бойлера?
Обычно предохранительный клапан продается вместе с водонагревателем, поэтому устанавливается в одно время с самим бойлером. Однако так происходит не во всех случаях, и порой монтаж водонагревательного оборудования производится без участия данного элемента защиты. В таком случае обязательно нужно восполнить данный пробел и докупить его отдельно.
Перед установкой клапана, сам прибор должен быть отключен
Монтажные мероприятия никакой особой сложности не представляют, но для того, чтобы сделать все правильно, необходимо иметь хоть какие-то знания и опыт. Если этого нет, то оптимальным решением станет обращение к специалистам, которые выполнят установку в соответствии со всеми существующими правилами. При монтаже своими силами, помните, что клапан закрепляется после отсекающего крана, под баком, при этом должно оставаться свободным сливное отверстие.
Но как проверить прибор, и удостоверится в том, что он правильно работает? Многие обратные клапаны выпускаются заводами уже с возможностью проверки. Можно сказать даже больше – выполнение самостоятельной проверки является одним из правил эксплуатации, прописанным в инструкции пользователя большинства устройств.
Чтобы проверить функциональность обратного клапана достаточно повернуть его ручку в определенную сторону (куда именно, читайте в руководстве вашего прибора), в результате чего должна потечь вода. Проводить такие проверки необходимо систематически, чтобы при возникновении поломок была возможность вовремя их обнаружить.

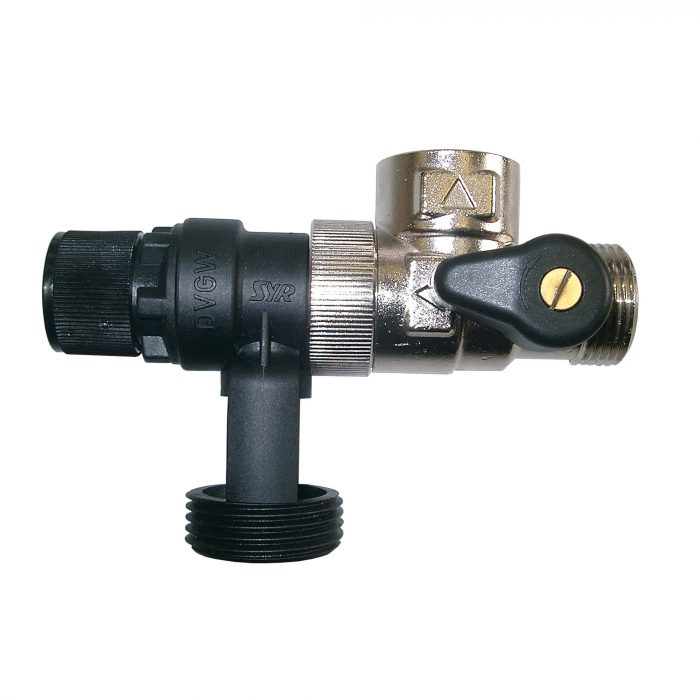

Впрочем, не все обратные клапаны для бойлеров устроены одинаково. Лучше будет поинтересоваться об особенностях устройства у человека, который устанавливает вам его. Если же монтаж проводится исключительно своими силами, без содействия компетентных лиц, то следует внимательно ознакомиться с инструкцией пользователя, в которой все нюансы работы клапана должны быть детально описаны.
К примеру, оборудование производителя Ariston не предполагает слив воды из бойлера, и для этой манипуляции нужно дополнительно установить специальный вентиль тройник. Некоторые настройки устройства подлежат регулировке, но лучше этим не заниматься самостоятельно, если нет нужного опыта в данной сфере.
Каким неисправностям подвержен предохранительный клапан, и какие пути решения их существуют?
Если оборудование стало работать неправильно, необходимо без промедлений приступить к выяснению причин, которые этому способствуют. Лучше проверить сразу все элементы водонагревателя, ведь любой из них может прийти в негодность или сломаться. Но наиболее подвержены поломкам термостаты, предохранительные клапаны, а также нагревательные компоненты.
Причем они взаимосвязаны между собой, а это означает то, что если появились неисправности с одной деталью, то вполне возможно, что чуть позже появится и с той, которая работает, так сказать «в паре» с ней. Именно поэтому хозяин дома или квартиры должен своевременно реагировать на ухудшение работоспособности бойлера.
Сами обратные клапаны стоят не так уж и дорого, и поэтому если отремонтировать старый не представляется возможным, то нужно уделить время покупке нового. Чтобы это сделать, надо знать модель прибора, которым вы пользовались, или, как минимум, рабочее давление, с которым он работает. Эти данные не так сложно найти – они содержатся в инструкции пользователя, и иногда указываются на корпусе устройства.
Схема установки бойлера
Как и в любой другой технике, поломки водонагревателей и обратных клапанов, в частности, могут быть вызваны разными факторами. В некоторых ситуациях устройство забивается накипью и грязью. Решением конкретно в этом случае станет оснащение фильтрами подающей трубы. Если в системе слишком высокое давление холодной воды, то клапан может начать течь, даже несмотря на то, что монтаж был проведен строго в согласии со всеми правилами. В решении этой проблемы поможет покупка редуктора с необходимыми характеристиками.
Обратные предохранительные клапана для водонагревателей могут изнашиваться в процессе эксплуатации и в результате этого терять свои пользовательские качества. Кроме этого невозможность справляться со своей работой эффективно и на все 100 процентов может объясняться тем, что в клапане есть брак. Так или иначе, необходимо время от времени менять данную деталь и на ее место ставить новую. И не нужно экономить на этом, ведь последствия функционирования клапана с изъянами, который по различным причинам не может обеспечивать правильной работы, могут вылиться в гораздо большую «копеечку», нежели приобретение нового, исправного прибора.
Подводя итоги, хотелось бы еще раз акцентировать внимание читателя на том, что установка предохранительного обратного клапана является обязательно процедурой, которой очень нежелательно пренебрегать, ведь это может привести к очень негативным итогам.
Рекомендуем ознакомиться со схемой обвязки бойлера
klivent.biz
Почему капает вода из предохранительного клапана водонагревателя
Чтобы понять, почему капает вода из предохранительного клапана водонагревателя, необходимо не только знать конструктивные особенности такой арматуры, но и правила самостоятельной установки устройства при организации альтернативной системы горячего водоснабжения. Для чего нужен предохранительный клапан на бойлере?
Предохранительное клапанное устройство — трубопроводный вариант арматуры прямого действия, который предназначается для защиты водогрейного оборудования и трубопроводной системы от механических разрушений под воздействием избыточного давления. Клапанным элементом осуществляется выпуск избыточной жидкости в автоматическом режиме, и обеспечивается остановка выведения воды в условиях нормализации показателей рабочего давления.
Внешне, предохранительное клапанное устройство представлено корпусом с латунным покрытием. Внутренняя часть включает в себя пару пружин и запорные элементы.
Стартовый пружинный механизм располагается во внутренней части проточного канала. Обладая функцией обратного клапана, такой элемент предотвращает обратное перетекание воды в трубопроводную подающую систему.
При повышении водяного напора происходит отход пружинного устройства, что обеспечивает беспрепятственное поступление воды в накопительный резервуар. После полного заполнения бака и при двухстороннем выравнивании показателей давления, запорное устройство перекрывает отверстие, что предотвращает обратный заброс водяного потока в трубопроводную магистральную систему.

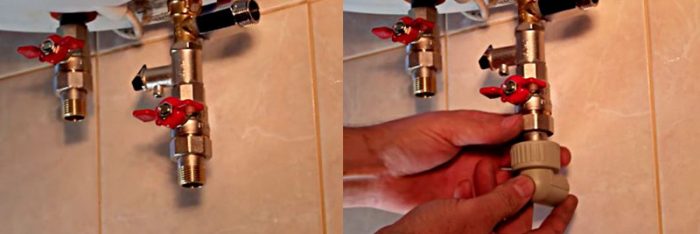

Предохранительный клапан на подводке к бойлеру
Второй пружинный механизм располагается на отводной части устройства, а функция такого элемента представлена водяным сбросом в условиях повышения показателей давления.
В такой ситуации давление, возникающее в трубопроводе, способно преодолевать жесткость пружины, что вызывает её сжатие и открытие запорным элементом отверстия для водяного потока.

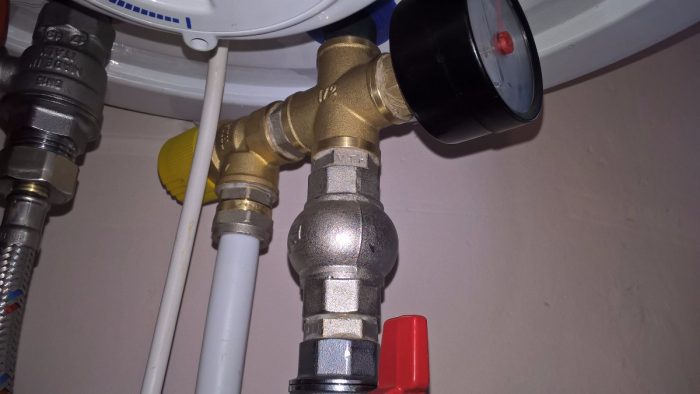

Установленный на бойлер предохранительный клапан
Применение предохранительного клапанного устройства защищает накопительный бак от разрыва, предотвращает заброс горячей воды из водогрейного оборудования в водопроводную систему, сглаживает перепады давления, обеспечивает сброс избыточной воды при критическом уровне давления и температурного режима. Кроме всего прочего, посредством клапана выполняется слив воды на стадии обслуживания и ремонта бойлера.
Предельные показатели водяного давления, в условиях которого происходит сжатие пружинного механизма, устанавливаются на стадии изготовления клапанного устройства и водогрейного оборудования, поэтому к выбору механизма нужно подойти очень внимательно.
Капает или течёт?
Если вода капает с обратного клапанного устройства в процессе нагревания бойлерного оборудования, то такая ситуация свидетельствует о нормальном функционировании прибора и работе защитной группы в штатном режиме.
Предохранительный клапан в процессе эксплуатации водогрейного прибора обязан осуществлять сброс избыточной жидкости, если отмечено увеличение водяного напора на стенки накопительного резервуара в результате теплового расширения жидкости. Следствием водяного сброса является заметное снижение напора воды внутри бака с нагревательными элементами.
Схема установки предохранительного клапана для бойлера
Чтобы отслеживать процесс удаления избыточной воды, необходимо установить на отводной штуцер обычную прозрачную армированную пластиковую трубу, вывод которой монтируется на канализационной системе.
Вода не должна течь ручейком, а выделение капель прекращается сразу после остывания.
Если вода капает постоянно, то проблема может заключаться в неисправности предохранительного клапанного устройства или вывод жидкости осуществляется по причине износившегося резинового или силиконового уплотнителя.
Обязательно нужно учитывать тот факт, что не все устройства характеризуется наличием слива для воды из бойлерного оборудования, поэтому при необходимости обязательно устанавливается стандартный кран-тройник.
Вода капает ночью
Очень важно отличать естественный сброс воды от выхода из строя комплектующих элементов. При включенном в электрическую сеть водогрейном оборудовании, при отсутствии его эксплуатации, через штуцерную часть клапанного устройства должно вытекать небольшое её количество, включая ночные часы.
При функционировании прибора в режиме средней загруженности, включающем регулярное мытьё посуды и готовку еды, вода вытекает из клапанного устройства периодически, в объёме, немного превышающем обычное количество. Постоянное вытекание, включая ночь, может свидетельствовать о выходе устройства из строя.
С бойлера течет вода
Основной причиной подтекания капель воды в ночные часы является засор штуцера или внутренней части арматуры накипью или мусором. Пружинный механизм, открывающий клапан, не способен закрывать его в нужный момент, поэтому вода вытекает даже при выключенном водогрейном оборудовании. Не менее частой причиной ночного вытекания воды является слишком высокие показатели давления в водопроводной системе. С целью проверки рабочего давления воды, осуществляется его замер в магистральном водопроводе.
Самые простые клапанные устройства, относящиеся к первой «защитной группе», проще не подвергать очистке, а полностью заменить аналогичным устройством, что обусловлено отсутствием ремонтопригодности и вполне доступной ценой.
Сколько воды должно выкапать с клапана?
Из клапанного устройства должно выкапывать незначительное количество воды. Общий объём удаляемой жидкости напрямую зависит от уровня давления в водопроводной системе, а также температурного режима, используемого для нагрева и объёма резервуара водонагревательного оборудования. В среднем, выделяемое количество воды может составлять порядка 1,5-3,0% в сутки.
Существует несколько способов, как слить воду с водонагревателя. Подробную инструкцию смотрите на нашем сайте.
Все о плюсах и минусах гигиенических душей для унитаза читайте тут.
Варианты отделки ванной комнаты пластиковыми панелями вы найдете в этой теме.
Что делать?
Причин избыточного выливания воды через штуцер клапанного устройства может быть несколько, а решение проблемы бывает очень разным по сложности и технологии выполнения:
- при потере элементом своих защитных качеств вследствие износа, включая растяжение пружины и растрескивание тарельчатого устройства, выполняется замена арматуры;
- при поломке клапана в результате гидроудара при резком повышении напора в водопроводе, также целесообразно заменить элемент новым, с аналогичными показателями;
- при засоре штуцера или внутренней части системы мусором и накипью, целесообразно произвести чистку, частичную или полную замену;
- если протечка вызвана изначально неправильным монтажом защитного узла, то необходимо осуществить диагностику предохранительной арматуры, включая замеры сбросового давления при помощи манометра с последующей заменой клапана при необходимости;
- если обильное вытекание воды и некорректная работа арматуры водогрейного устройства спровоцированы несоблюдением требований установки, то следует перенести защитный узел на правильно выбранное место.
После того, как будет выполнен правильный перенос защитной арматуры или полная замена предохранительного узла, избыточное вытекание воды должно прекратиться. Обратный эффект наблюдается при несоответствии номинального уровня давления, заявленного изготовителем, с реальными показателями.
Не менее часто причиной вытекания является неправильно выбранный или слишком высокий температурный режим нагрева воды, а также избыточный водяной напор внутри системы, поэтому приобретаемое водогрейное оборудование должно полностью соответствовать всем требованиям.
Правильно установленный бойлер
Очень важно помнить, что эксплуатация водогрейного оборудования без такой комплектующей арматуры, как предохранительное клапанное устройство, категорически запрещена. При обустройстве системы альтернативного горячего водоснабжения в условиях избыточного давления в магистральном водопроводе, на вход обязательно устанавливается специальный редуктор, способный регулировать такие параметры.
Обязательным условием комфортной и безопасной эксплуатации водогрейного оборудования, оснащенного предохранительным клапанным устройством, является подвод к дренажному отверстию гибкого прозрачного шланга, второй конец которого выводится в канализационную систему или специально установленную для сбора выделяемой воды емкость.
Видео на тему
delaemvannuu.ru
если капает, для чего нужен и как почистить
Поскольку в различных конструкциях электрических водонагревателей вода соседствует с током, используются специальные средства защиты. Одним из таких устройств является предохранительный клапан для бойлера. От правильности установки этого оборудования зависит работоспособность системы и безопасность пользователей. Существует несколько разновидностей предохранительных клапанов. После выбора подходящего изделия его нужно правильно установить и отрегулировать. Кроме этого, владельцам такого оборудования желательно знать частые поломки и способы их устранения, а также полной замены клапана.
Для чего нужен предохранительный клапан на бойлере
Для начала разберемся, для чего нужен предохранительный клапан на бойлере. Во время нагрева жидкости в герметичном резервуаре бойлера образуется водяной пар, из-за чего давление в системе повышается. Поскольку все краны закрыты, сброс давления через сток в систему невозможен. Из-за этого избыточное давление накапливается в самом агрегате.
Когда вода нагреется до 60-65 градусов, предохранительный клапан сброса давления для бойлера должен сработать и отключить прибор. В этот момент давление в системе водоснабжения достигает 2,7-3 бар, а в нагревательном баке из-за наличия водяного пара оно выше и равно 4 бар. Это нормальные значения.
Видео для чего нужен предохранительный клапан
Если клапан не сработает, то температура кипения будет повышаться пропорционально давлению. При давлении в 10 бар параметр температуры воды составляет 180°С. В итоге вся жидкость в резервуаре превратиться в водяной пар. Из-за такого высокого давления корпус не выдержит и бойлер взорвется.
Основные функции предохранительного клапана на бойлере:
- защита от самопроизвольного стекания жидкости в систему водоснабжения, если в ней пока нет воды;
- сброс избыточного давления в ручном и автоматическом режиме.
Принцип работы клапана
Принцип работы следующий:
- До тех пор, пока давление в бойлере ниже давления в системе, пластина клапана находится в открытом состоянии за счет воздействия потока воды. При выравнивании давления пружина поджимает заслонку к корпусу и перекрывает воду.
- Если включается нагрев, то температура воды постепенно повышается. Пропорционально растет и давление. Если оно не превышает предельные значения, то в работе клапана ничего не меняется.
- Как только давление достигает порогового значения, пружина предохранительного клапана сжимается под его воздействием. При этом выход к штуцеру открывается. Небольшое количество воды из агрегата сливается через штуцер. Как только давление понижается, пружина перекрывает проход, и вода больше не стекает.
Видео устройство предохранительного клапана
Становится понятно, что жидкость из штуцера должна периодически подкапывать. Такое случается при снижении давления в системе водоснабжения и во время нагрева воды. Периодически появляющаяся вода на штуцере говорит о нормальной работе прибора. Для отведения жидкости на патрубок устанавливают гибкую трубку подходящего диаметра и закрепляют хомутом. Без крепления трубку сорвет, ведь нормальное давление в системе 6-10 бар. Другой конец трубки выводят в канализацию.
Рекомендуем к прочтению:
Важно! Используйте армированную прозрачную трубку. Она выдержит высокое давление и позволит контролировать работоспособность агрегата.
Виды предохранительных клапанов
Внешне все модели клапанов существенно не отличаются, разница только в нюансах. Так, есть клапан предохранительный для бойлера с ручкой спуска. Такие устройства позволяют периодически проверять работоспособность прибора. Для этого рычаг приподнимают вверх, он открывает пружину и происходит сброс воды. Такую проверку проводят раз в месяц. Также с помощью ручки спуска при необходимости можно полностью опорожнить накопительный бак.
В некоторых моделях рычажок фиксируется винтом, что защищает от нечаянного открытия и полного слова воды. Некоторые модели отличаются формой штуцера. Одни бывают линейные и удлиненные, что облегчает установку хомута, а другие более короткие и имеют расширение к концу. В последнем случае хомут установить проблематично, придется использовать проволоку.
Клапаны без флажка для сброса воды имеют резьбовую крышку. Они относятся к категории обслуживаемых моделей, потому что крышку можно откручивать и очищать клапан от накипи, засоров и загрязнений.
Важно! Самые дешевые и ходовые модели не имеют никаких ручек сбора, крышек для обслуживания и обозначений на корпусе.
Для бойлеров внушительных размеров используют предохранительные устройства с манометрами для контроля давления и шаровым краном. Штуцер сброса жидкости имеет штатную резьбу, поэтому о надежности крепления можно не беспокоиться. Это дорогие, высококачественные и надежные приспособления.
Устройство клапанов
Сам предохранительный прибор состоит из двух клапанов. Они находятся в т-образном никелированном или латунном корпусе. Внизу установлен обратный клапан, который защищает от самопроизвольного оттока воды из нагревателя при снижении давления в системе. В ответвлении корпуса, расположенном перпендикулярно, стоит второй запорный механизм, выпускающий небольшое количество воды через штуцер при превышении давления.
Как подобрать предохранительный клапан
Подходящее изделие подбирается в зависимости от расчетного давления в водонагревателе, которое указывается в паспорте устройства. Кроме этого, при выборе учитывают размер бака. Обычно в продаже можно найти устройства, предел срабатывания которых равен 6-10 бар. Именно на такое давление рассчитаны многие водонагреватели.
Установка и регулировка клапана
Установка предохранительного клапана на бойлер довольно простая. Придерживайтесь следующих рекомендаций:
- Изделие монтируется на входной патрубок нагревателя.
- Во время установки учитывайте направление движения воды. Многие клапаны на корпусе имеют обозначение, которое позволяет оценить направление. Стрелка должна быть направлена в сторону бойлера.
- Если модель имеет внутренний установочный ограничитель, то ее накручивают до упора. Если ограничителя нет, то во время закручивания делают не больше четырех оборотов.
- Перед накручиванием на резьбу наматывается фум-лента или льняная пакля.
- После установки изделия на нагреватель осмотрите его со стороны подачи холодной воды. В отверстие должно просматриваться седло обратного клапана. При нажатии на него тупым предметом створка подается вперед, после отпуска возвращается назад. Если створка не двигается, то установка выполнена неправильно.
Внимание! Запрещено заменять предохранительное изделие обратным клапаном. В таком случае не будет сбрасываться избыточное давление.
На проверку работоспособности уйдет несколько часов. В это время запрещено открывать краны горячей воды.
Рекомендуем к прочтению:
Она выполняется в таком порядке:
- После подключения агрегата и заполнения водой выберите на панели управления температуру в пределах 80 градусов.
- Когда температура жидкости в агрегате достигнет указанного значения, из штуцера будет капать или понемногу стекать вода. Если этого не случилось, ждите отключения водонагревателя термостатом.
- После этого повысьте температурный предел, учитывая возможности модели.
- Теперь вода из штуцера должна закапать. Если этого опять не произошло, проверьте клапан в ремонтной мастерской или замените его.
- После проверки на штуцер исправно работающего устройства наденьте гибкий шланг и зафиксируйте хомутом. Второй конец шланга отведите в канализационную систему.
- На термостате установите температуру 60-65 градусов.
Важно! Если вода из штуцера течет сразу после наполнения бака, то клапан бракованный и нуждается в полной замене.
Частые поломки предохранительных клапанов и методы их устранения
С распространенными неисправностями устройства можно справиться своими силами, если знать, что делать. Чаще всего владельцы бойлеров сталкиваются с постоянным подтеканием воды из предохранительного изделия или наоборот полным прекращением оттока жидкости.
Забился клапан
Если из штуцера не капает вода во время достижения предельной температуры. Проверьте исправность всех кранов в системе, а также наличие течи в системе водоснабжения дома. Если таковые неполадки не обнаружены, значит, механизм засорился. Его нужно снять и промыть либо полностью заменить.
Для промывки устройства откройте сливной кран, нажав рычаг на приборе. Пусть текущая вода обильно промоет механизм. Поскольку шланг слива прозрачный, хорошо видно воду с загрязнениями. Когда пойдет чистая прозрачная вода, выход снова перекрывают рычагом. Если течь после этого не прекратиться, предохранительное устройство нуждается в замене.
Капает вода из клапана
Если бойлер капает с предохранительного клапана, это указывает на ослабление прижимающей пружины. Эта калиброванная деталь не подлежит замене, поэтому придется покупать новое изделие.
Видео как исправить клапан если он капает
Иногда подтекание наблюдается при превышении давления в системе холодного водоснабжения. В этом случае это будет заметно при использовании иных сантехнических приборов. Реже причина связана с недостаточным объемом или полным отсутствием расширительного бачка в водонагревателе. Для решения проблем на выходе из устройства устанавливается расширительный бак.
Как заменить поломанный предохранительный клапан на водонагревателе
Работы по замене клапана выполняются в такой последовательности:
- Сначала сливаем воду с нагревателя и отключаем его от электроснабжения.
- Перекрываем подачу холодной и горячей воды на прибор. Для этого закрываем оба вентиля на водонагревателе. Если их нет, то просто перекрывают подачу воды в квартиру.
- Далее открываем два разных крана в доме. На одном смесителе открываем кран горячей воды, а на другом – холодной.
- Теперь открываем краны на бойлере и сливаем оставшуюся воду.
- Отсоединяем гибкий шланг со штуцера обратного сброса.
- Выкручиваем старый клапан, а на его место устанавливаем новое изделие.
- Закрываем все краны в доме и подключаем агрегат к системе электроснабжения.
Если в частном доме системы горячего водоснабжения вообще нет, то слив жидкости и отключение прибора выполняется в таком же порядке за исключением пункта с открыванием смесителя горячей воды и перекрытием крана на трубах с горячей водой.
vodakanazer.ru
Клапан для водонагревателя: какой нужен и зачем
От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.
Для чего нужен
Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.
Так выглядит установленный клапан для сброса давления в водонагревателе
Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.
Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.
Как работает
Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.
Устройство предохранительного клапана для бойлера
Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.
Механизм работы следующий:
- Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
- При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
- При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.
По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.
Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.
Виды и разновидности
Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство эксплуатации.
Предохранительный клапан для бойлера с возможностью принудительного сброса давления
На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.
Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.
Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.
Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…
На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.
Предохранительные клапана — обслуживаемый и нет
Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.
Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.
Для бойлеров до 200 литров
Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.
С манометром и оригинальный
Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.
Можно ли ставить другие клапана
Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.
Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.
Как выбрать и установить
Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.
Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.
Пример установки
Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.
Схема установки предохранительного клапана для бойлера
На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.
Установка предохранительного клапана после тройника
Собственно, это все нормальные варианты.
Поломки, причины, устранение
В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.
В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.
Обвязка бойлера с предохранительным клапаном и редуктором
Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.
Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.
Так выглядит редуктор — для стабилизации давления на бойлере
Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.
dekormyhome.ru
Предохранительный клапан для водонагревателя и обратный клапан (фото)
Предохранительный клапан для водонагревателя часто называют обратным клапаном для водонагревателя — его необходимо устанавливать для безопасной эксплуатации бойлеров. Бойлер представляет собой емкость, где происходит нагрев воды. Вода во время нагревания, согласно законам физики, расширяется и увеличивается в объеме. В условиях замкнутого пространства, с повышением температуры, увеличивающийся объем воды создает повышенное давление на стенки бака и потенциально несет за собой фактор угрозы. Поэтому при монтаже для безопасности на этом оборудовании необходимо устанавливать предохранительный клапан. Он предохраняет изделие от поломки, а при возникновении аварийной ситуации сбросит лишнее давление, и удалит из емкости водонагревательного бака лишнюю воду.
Содержание статьи
- 1 Что представляет собой предохранительный клапан
- 1.1 Какие бывают клапаны
- 1.2 Устройство
- 1.3 Принцип работы
- 2 Что может случиться при отсутствии защиты бойлера
- 3 Монтаж
- 4 Заключение
Что представляет собой предохранительный клапан
Предохранительные клапаны для бойлера внешне похожи на сантехнические тройники и совмещают в себе функции:
- Запорного крана;
- Обратного клапана;
- Предохранительного клапана.
Они необходимы в обустройстве водонагревателей для стравливания лишней воды, которая образовывается вследствие ее теплового расширения.
Какие бывают клапаны
Предохранительные клапаны, выпускаемые для бытовых нагревательных приборов, подразделяются на три группы.
- Для емкости водонагревателей до 50 литров.
- Для емкостей от 50 до 200 литров.
- Более 200 литров.
Небольшие нагреватели обустраиваются одноразовыми клапанами первой или второй группы. Они представляют собой неразборные конструкции китайского производства с коротким сроком службы и небольшой ценой. Поэтому их замену можно безболезненно производить по мере возникновения необходимости.
Фото предохранительного клапана
Клапаны третьей группы выполняются на более высоком уровне исполнения, они:
- Имеют сложную конструкцию;
- Выдерживают давление до 7 бар;
- Имеют насадку для подключения канализации;
- Дают возможность визуально контролировать сброс воды.
В последнее время известные производители электрических бойлеров, всегда комплектуют свои изделия фирменными клапанами высокого качества.
В случае замены предохранительные клапаны для водонагревателя можно приобрести в торговой сети, а их технические характеристики распознать визуально по цвету ручки. Красный цвет ручки указывает на то, что данный клапан работает с давлением 0,6 МПа, черный – 0,7 МПа, синий – 0,8 МПа.
Устройство
Схема всех составляющих безопасной эксплуатации водонагревателя
Предохранительный клапан для водонагревателя имеет простое устройство и представляет собой два неравнозначных перпендикулярных цилиндра с общей плоскостью.
Внутри большого цилиндра располагается тарельчатый клапан, который поджат специальной пружиной. Он позволяет двигаться потоку воды только в одном направлении, как в случае обычного обратного клапана. Большой цилиндр располагается на вводе к бойлеру и соединяет его с трубой подвода холодной воды, поэтому с двух сторон обустроен резьбовыми соединениями.
Второй меньший по диаметру цилиндр:
- Располагается перпендикулярно основному цилиндру;
- Заглушен с внешней стороны;
- Имеет небольшой отводной дренажный сливной патрубок.
Внутреннее обустройство меньшего цилиндра тоже состоит из тарельчатого клапана, но с противоположной ориентацией срабатывания.
Принцип работы
Схема устройства подключения бойлера
Предохранительное устройство устанавливается на входе к бойлеру и настраивается на определенное допустимо максимальное давление. При закрытом состоянии на его чувствительный тарельчатый клапан одновременно действует две силы.
Первая – это давление жидкости в бойлере. Вторая – со стороны задатчика в виде пружины, которая препятствует открытию клапана. Если сила давления жидкости уменьшается, клапан открывается и холодная вода заполняет бойлер.
При выравнивании давления устройство запирается, а вода из бака, благодаря обратному клапану, не может выливаться под действием давления жидкости в действующую водопроводную систему. Если же сила давления увеличивается при нагревании воды до определенного уровня, начинает срабатывать защита маленького цилиндра с обратным действием и тогда через боковой вывод производится сброс лишней воды.
Иногда многие нервничают по поводу того, что из предохранительного клапана начинает капать вода. В этом процессе ничего страшного нет. Это нормальное явление. Решить эту проблему можно подставив под него небольшую емкость, или подсоединив к дренажному отверстию шланг, который потом нужно опустить в унитаз или канализацию.
Что может случиться при отсутствии защиты бойлера
Рассмотрим вариант отсутствия защиты, которая перекрывает обратный поток подачи воды в бак. В этом случае водонагреватель, даже при стабильном давлении в водопроводной сети, правильно функционировать не будет. По закону термодинамики с повышением температуры воды в неизменном объеме, обязательно начнет повышаться ее давление. Вследствие чего, может наступить такой момент, когда давление воды начнет превышать напор подачи. Тогда сброс горячей воды начнет происходить в водопроводную систему или даже бачок унитаза. В этой ситуации в бойлер продолжает поступать холодная вода, а работающий терморегулятор давать команду тэну на постоянный нагрев, тем самым впустую расходуя дорогостоящую электроэнергию.
Более критичной может сложиться ситуация, когда давление воды водопроводной сети резко падает. Обычно это часто бывает в ночное время, когда соответствующие службы производят непредвиденные ремонтные или профилактические работы, отключая подачу холодной воды. В этом случае полный слив воды с бойлера приводит к перегоранию тэна.
Для избежания подобных ситуаций многие «горе Кулибины», не осознавая сложности ситуации, ставят в систему обустройства водонагревателей обычные обратные клапаны. Однако они не понимают, что подкладывают в свое жилье «бомбу замедленного действия».
Ведь водонагреватель является сложным теплотехническим прибором, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда события могут обернуться очень печально. Если материал, из которого сделан бак водонагревателя, выбран правильно, то закипания там не происходит, так как точка кипения здесь смещается выше обычных 100 градусов и ситуация держится под контролем. Однако если материал не соответствует прочностным характеристикам, то при случайном открытии любого водопроводного крана в квартире, может резко упасть внутреннее давление бака, точка кипения воды возвратится к 100 градусам, и тогда молниеносно возникает лавинообразный поток пара, который может привести к механическому повреждению границ бака и мощному взрыву.
Вывод
Делая вывод относительно установки дополнительной защиты водонагревателя необходимо обязательно учитывать следующие факторы:
- Сбрасывать излишки воды при ее нагревании, удерживая параметры зоны ее безопасного давления;
- Не допускать обратный отток воды из нагревателя;
- Сглаживать гидроудары и скачки давления водопроводной системы.
Монтаж
Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.
Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.
- В баке бойлера не должно быть воды.
- Основной доступ к ней должен быть перекрыт.
- Водонагревательный прибор полностью отключен от электропитания.
Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.
Заключение
Предохранительный клапан является обязательным элементом для обустройства бытовых водонагревателей, работающих под давлением. Приобретая и устанавливая эту защиту необходимо убедиться:
- В его рабочих параметрах;
- Рассчитанной мощности;
- Максимально рабочем давлении.
Нельзя устанавливать устройства, которые рассчитаны на меньшие параметры или не подходят своими резьбовыми соединениями к месту установки.
Игнорировать правила установки, упрощать схему монтажа или самостоятельно усовершенствовать эту защиту крайне опасно.
Доверив установку опытному специалисту, человек будет полностью уверен, что находится в безопасности, а его дом защищен от беды и пожара, к которому может привести неисправный водонагреватель.
tavannaya.ru
Предохранительный клапан для бойлера и водонагревателя
У многих владельцев накопительных водонагревателей часто возникают вопросы связанные с работой предохранительного или защитного клапана, стоящего на входе. В меру своих возможностей попытаюсь на них ответить.
Для чего нужен предохранительный клапан на бойлере
Предохранительный или защитный клапан предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды. Из школьного курса физики всем известно, что вода при нагревании расширяется. При нагреве воды до 80-90 градусов её объём увеличивается примерно на три процента. То есть в пятидесятилитровом бойлере должно куда то деться 1,5 литра воды. Для сброса этого лишнего объёма и предназначен предохранительный клапан.
Почему капает вода из клапана бойлера
Для того что бы ответить на этот вопрос нужно понять принцип работы предохранительного клапана.
Клапан для бойлера состоит из двух частей. Первая часть, это обратный клапан. Вторая часть, это подрывной клапан. Допустим, бойлер наполняется холодной водой с давлением 4-5 кг. Наполнили, закрыли краны, давление выровнялось и стало одинаковым что в водопроводе, что в бойлере. Включился ТЭН и вода начала нагреваться и соответственно расширяться. Та часть предохранительного клапана, которая выполняет функции обратного, не даёт выдавливаться лишней воде в домовую систему холодной воды. В это время вступает в действие предохранительная часть клапана. На рисунке она обозначена красной стрелкой. В принципе это обычная подпружиненная заглушка. Пружина на ней настроена таким образом, что сжиматься начинает при давлении более 7 кг. Увеличилось давление внутри бойлера, начало капать с клапана. Капать также будет если в Вашей водопроводной сети давление выше семи килограмм. В этом случае необходима установка редуктора.
Почему не капает вода из предохранительного клапана бойлера
Этому может быть несколько причин.
- Низкая температура нагрева. Некоторые владельцы водонагревателей, пытаясь сэкономить на электричестве, устанавливают температуру нагрева воды в районе 40 градусов. Что бы пользоваться горячей водой без подмеса холодной. Вместе с экономией получают бойлер, кишащий всякими бактериями. Подробней об этом написано в статье «Когда чистить бойлер».
- Неисправность клапана. Клапан может забиться грязью и накипью. Или изначально может быть неисправным. Визуально это проконтролировать невозможно.
- Утечка горячей воды через неисправный смеситель.
Можно ли предохранительный клапан заменить обратным
Частенько приходится наблюдать картину.
Установка обратного клапана вместо предохранительного недопустима. В этом случае бак бойлера работает как воздушный шарик. А представьте, что произойдёт, если выйдет из строя реле температуры. ТЭН начнёт нагревать воду до кипения. Давление внутри бака начнёт увеличиваться. При повышении давления до 10 атм. температура кипения воды будет около 180 градусов. Выше – больше. Допустим, ТЭН нагрел воду до 150 градусов. Бак с честью выдержал возросшее давление. И в этот момент кто-то открывает кран горячей воды или лопается шланг смесителя. Резко падает давление внутри бака. Температура кипения воды снижается до 100 градусов. Но нагрета она была до 150. Происходит мгновенное вскипание, выделение громадного количества водяного пара, резкое повышение давления и небольшой ядерный взрыв в отдельно взятой квартире. Смотрим пример на видео.
Подобная ситуация может произойти и с неисправным предохранительным клапаном.
Как проверить предохранительный клапан
В домашних условиях проверка предохранительного клапана проходит по принципу – капает, не капает. Включили температуру нагрева на максимум и смотрите. Существует практика периодической замены клапанов на новые, с обязательным контролем их работоспособности после установки.
Итог
Клапан, несмотря на свои размеры, является важнейшим элементом безопасности. Длительная работоспособность Вашего водонагревателя, здоровье Ваших близких зависят от этого небольшого латунного устройства.
P.S. Что делать, если Вам понадобится совет или консультация?
- Получите ещё больше информации, прочитав другие статьи.
- Задайте вопрос на форуме Электро-Сантехника.
- Позвоните мне на мобильный телефон или по Скайпу.
- Задайте свой вопрос в социальных сетях - ВКонтакте, Одноклассники, Facebook, Twitter, livejournal. Подписывайтесь на страницы Электро-Сантехника и узнавайте много другой интересной информации, не попавшей на сайт.
- Найдите в себе желание и скажите спасибо автору сайта.
Всего Доброго! Удачи!Искренне Ваш, Владимир Электро-Сантехник.
elektrosantehnik.ru
