Как можно сделать водопровод из колодца — зимний вариант. Зимний водопровод из колодца

что нужно знать о трубах?

Делать зимний водопровод на даче целесообразно в том случае, если вы собираетесь пользоваться ей круглогодично, в том числе и зимой, к примеру, приезжая на дачу на новогодние каникулы. Такой водопровод на даче можно использовать в любое время года и при этом не бояться, что в отсутствие жильцов он выйдет из строя.

Схема водопроводной системы.

Особенности зимнего водопровода на даче

Система водоснабжения, которая позволит и зимой пользоваться водой на даче, в обязательном порядке должна оснащаться системой консервации.

Перед отъездом с дачи зимой воду каждый раз нужно сливать из труб, что позволит предотвратить замерзание.

Схема зимнего водопровода.

Водопровод на даче, который будет использоваться зимой, прокладывается ниже глубины промерзания. Для каждого региона этот уровень имеет собственные показатели, и это нужно обязательно учитывать в процессе монтажа. Средняя глубина прокладки — ниже 1,5 м.

Прокладывая водопровод на даче, который будет использоваться зимой, обязательно нужно соблюдать уклон, обеспечивающий беспрепятственный слив воды при консервации. Уклон необходимо делать к скважине, колодцу или магистральной системе. В этом случае все зависит от типа источника. Глубина прокладки системы возле источника воды — порядка 2 м, возле дома — около 1,4 м. Для предотвращения замерзания водопровода зимой устанавливается специальный водонагревательный кабель. Разводку труб выполняют исключительно последовательным способом.

Вернуться к оглавлению

Особенности устройства системы зимнего водоснабжения на даче

Зимний дачный водопровод состоит из следующих элементов и устройств: насос (поверхностный или погружной), водопроводные трубы, электромагнитный кран или сливной клапан, гидроаккумулятор, водонагревательный кабель.

Для подачи жидкости в систему лучше всего использовать насос погружного типа. Он отличается низким уровнем шума, высокой производительностью и экономичностью. Марка и мощность насоса выбирается в зависимости от глубины и типа источника, с которой будет осуществляться подача воды.

Схема устройства системы зимнего водоснабжения.

С помощью гидроаккумулирующего бака с мембраной стабилизируется давление в системе и предохраняется водопровод от гидроударов. В случае перебоев с подачей электричества накопленная в баке вода может в течение какого-то времени поступать в систему.

Для поддержания давления в системе в заданных пределах рядом с гидроаккумулятором устанавливается специальное реле. С помощью насоса обеспечивается подача воды в гидроаккумуляторный бак, а реле регулирует уменьшение или увеличение давления в трубах. При достижении максимального значения реле выключает насос, а в случае понижения давления до минимального показателя в нем замыкаются контакты и насос включается для закачки жидкости.

Сливной клапан устанавливается в систему сразу после насоса, т.е. в самую нижнюю точку системы (к примеру, прямо в колодце). Используется для слива воды во время консервации системы.

Управление системой осуществляется дистанционно. Если скважина или колодец имеют глубину не больше 8 м и расположены в непосредственной близости от дома, то можно организовать и альтернативный вариант. В данном случае в доме устанавливается обратный клапан, а перед ним монтируется обходной путь с краном. При открытии крана вакуум, созданный обратным клапаном, исчезает, а вся жидкость сливается из системы.

Схема зимней водопроводной системы с горячим водоснабжением.

Устройство зимней водопроводной системы с горячим водоснабжением требует монтажа водонагревателя. Удобнее всего использовать агрегат накопительного типа. Его объем и мощность при этом выбираются на основании потребностей проживающих. На практике для семьи из 3-5 человек достаточно водонагревателя мощностью до 2,5 кВт и объемом не более 100 л. Наиболее оптимальными являются «вертикальные» модели.

Подполы или подвалы дачных домов, как правило, делают неотапливаемыми, поэтому установка зимнего водопровода включает в себя монтаж водонагревательного кабеля. Он размещается внутри трубы на протяжении всего неотапливаемого участка подпола или подвала и обеспечивает нормальную работу системы в морозы. В комплектацию входят муфты и сальник для герметизации кабеля в месте его ввода в систему.

В качестве источника воды может использоваться колодец или скважина. Помимо этого, система может быть подключена к централизованному магистральному водопроводу. Так как дачи, как правило, используются для проживания летом и иногда зимой, то наиболее оптимальным вариантом в качестве источника воды будет колодец.

Преимущества такого решения прежде всего в том, что колодец не засоряется в период долгого отсутствия хозяев на даче. В данном случае нет необходимости в установке мощных насосов, т.к. глубина колодца, как правило, не очень большая по сравнению со скважиной. Слив воды при консервации водопровода можно сделать прямо в колодец.

Вернуться к оглавлению

Что нужно знать о трубах при прокладке зимнего водопровода?

При укладке зимнего водопровода используют полипропиленовые трубы.

Для обустройства зимнего дачного водоснабжения используются полипропиленовые трубы. Такое решение имеет ряд преимуществ по сравнению с аналогичными трубами из металла и полиэтилена.

Изделия из полипропилена не подвержены коррозии, они сохраняют достаточную эластичность при низких температурах, отличаются высокой стойкостью к механическим повреждениям, имеют срок эксплуатации до 50 лет.

Материал относится к категории полиолефиновых термопластов, безвредных для окружающей среды и человеческого здоровья. Вода остается при своих качествах, при этом внутри системы даже после длительного использования не образуются отложения.

Монтаж системы выполняется методом термической сварки. Данный способ является наиболее надежным, обеспечивающим целостность всей системы. При этом трубы, ввиду высокой герметичности материала, могут быть проложены не только по поверхности, но и скрытым способом, к примеру, до отделки, под перекрытиями, под панелями.

Помимо этого, трубы, фитинги и прочие материалы из полипропилена стоят достаточно дешево. Вот почему такой водопровод на даче является наиболее оптимальным и выгодным во всех отношениях вариантом.

Чтобы выполнить монтаж водопровода на даче, подготовьте следующие инструменты:

Разводной гаечный ключ;
Резак для резки труб;
Набор гаечных и газовых ключей;
Наждачная бумага;
Рулетка;
Карандаш;
Нож.

Вернуться к оглавлению

Проект зимней водопроводной системы на даче

Схема автономного зимнего водопровода на даче.

Перед началом работ необходимо составить правильную схему, на которой будет указано месторасположение труб на участке и в доме. Данная схема позволит вам не только правильно выполнить строительные работы, но и подсчитать количество материала.

Чтобы все сделать быстро и качественно, необходимо купить некоторые материалы:

Водонапорный бак или гидроаккумулятор. Одного лишь насоса для создания системы будет недостаточно. Ввиду этого необходимо произвести монтаж гидроаккумулятора на самой высокой тачке дачного участка — в него будет поступать вода из колодца или скважины. Перед попаданием в трубы вода будет проходить через бак, а из него, уже при помощи напора, окажется в доме. Можно, конечно, обойтись и без бака, однако тогда водопроводная система будет все время отключаться, а это очень быстро приведет к износу и последующим поломкам. Часто, стремясь сэкономить, многие покупают насосные станции.

Трубы. Разумеется, без труб сделать систему водопровода никак не получится. Они могут быть выполнены из разнообразных материалов: стали, чугуна, металлопластика, резины и полимеров. Как уже было сказано, наиболее популярными на сегодняшний день являются трубы из полимеров, имеющие массу преимуществ при использовании. Второе место в данном рейтинге занимают металлопластиковые трубки, которые можно очень легко «деформировать», благодаря чему становится возможной их установка под любым углом.

Вернуться к оглавлению

Дачный водопровод из колодца — самое простое решение

Схема водопровода из колодца на даче.

Достаточно приложить немного усилий, и ваша дача не будет отличаться по удобству от городской квартиры. Круглогодичная эксплуатация водопроводной системы требует соблюдения ряда правил при его установке.

Поскольку водопровод будет стационарным и осуществить замену сломавшегося насоса в зимнее время не так легко, необходимо тщательнее выбирать мощность и качество насоса. При наличии на участке теплого подсобного помещения лучше всего установить там насосную станцию с гидроаккумулятором.

При устройстве водопровода, предназначенного для эксплуатации в зимний период, нужно обязательно утеплить систему. Защитить трубы от замерзания можно несколькими разными методами. Так, вы можете закопать их ниже глубины промерзания грунта, использовать греющий кабель и использовать утеплитель.

Самостоятельно закопать трубы на глубину более 1,5 м не легко, особенно если колодец расположен достаточно далеко. Лучше всего прибегнуть к комбинированному методу.

Устройство водопровода из колодца.

Траншея роется на удобную глубину (около 60-70 см). На трубу надевается специальный чулок. Его можно приобрети в любом строительном магазине, он представляет собой пенополиэтилен в виде трубы различного диаметра, со стенками разной толщины. Все это вставляется в пластиковую канализационную трубу 110 мм. Кабель насоса может быть проложен в отдельной трубе, а может — вместе с трубой ПНД. Трубы необходимо собрать в одну «нитку», плотно соединяя их между собой, и уложить в траншею.

Один конец трубы выводится в колодец и соединяется с насосом, после чего тщательно герметизируется выход, а другой конец вводится в помещение, где установлен гидроаккумулятор. Иногда сделать ввод под землей не представляется возможным. В данном случае труба дополнительно утепляется или же используется греющий кабель. Труба ПНД не должна иметь соединений под землей. Обязательно предусмотрите как минимум 1 отвод на улице для использования в летний период.

Дачный водопровод из колодца смонтирован и утеплен. Осталось лишь выполнить разводку по дома и подключить водоразборные устройства.

Доступен и другой способ, которым вы тоже можете воспользоваться. Альтернативное устройство водопроводной системы на дачном участке состоит в следующем: траншея выкапывается на глубину порядка 50 см, после чего в нее укладываются и засыпаются сверху утеплителем трубы. В качестве утеплителя может использоваться керамзит, пенопласт или шлак. Помимо этого, лучше всего приобрести уже утепленный материал, что даст возможность защитить его даже от сильных заморозков. В современных строительных магазинах можно найти все необходимые материалы для любых условий. Многие хозяева используют специальный греющий кабель.

Исходя из вышесказанного, самым важным моментом при организации водопровода является утепление системы, что обеспечит сохранность конструкции.

1landscapedesign.ru

Зимнее водоснабжение из колодца на даче, монтаж зимнего водоснабжения из колодца, устройство зимнего водоснабжения из колодца

Работы по монтажу систем водоснабжения выполненные специалистами нашей компании >>>

Зимнее - то есть предназначенное для работы и нахождения при низких температурах. Конечно не вся система может работать при отрицательной температуре, внутренняя часть такой водопроводной системы работает только в отаплиаемом помещении. Снаружи подземный водопровод подающий воду к внутренней части системы и оборудование находящеяся в колодце находится на глубине где температура не опускается ниже 0 градусов. В вертикальном отрезке трубопровода находящемся подполом или в подвале в неотапливаемой зоне, воде не дает замерзнуть установленный непосредственно в трубу специальный нагревательный кабель с автоматической регулировкой температуры (чем ниже температура воды тем выше температура кабеля).

Зимнее водоснабжение из колодца на даче это система способная работать в любое время года как длительно, так и кратковременно. Зимний водопровод на даче отличается от любого другого возможностью консервации. Сам процесс не занимает много времени и достаточно прост, выполнить его сможет даже женщина не имеющая технического образования и не разбирающаяся в какой либо техники. И запуск и консервация нашей системы в управлении не сложнее стиральной машины, так что справиться с ним сможет любая домохозяйка.

В то время когда дача не используется и соответственно дом и другие постройки не отапливаются, система водоснабжения законсервирована - вся вода из нее слита, но стоит вам приехать на дачу натопить дом или другое строение и запустить систему, ваша водопроводная система начнет наполнятся водой и через 10-15 минут водопровод на даче войдя в режим будет готов к полностью автоматизированной работе.

Пора уезжать с дачи? В первую очередь отключаем систему от электропитания, включаем сливной клапан поварачиваем 1-2 вентиля и ждем 15-20 минут. Это все что необходимо сделать. Согласитесь - немного. Да и еще - не забудьте выключить вилку сливного кабеля после полного опоражнения системы).

Пример одной из наших работ

Узнать больше об этой работе >>>

Зимнее водоснабжение дачи / описание

Зимний водоснабжение дачисостоит из нескольки основных и некоторых вспомогательных устройств и материалов.

К основным относятся:

- погружной, циркуляционный насос

- сливной электромагнитный клапан

- гидроаккумулирующий бак

- устройство поддержания заданного давления

- водонагреватель

к вспомогательным:

- система крепления насоса

- труба пнд используемая для устройства подземного трубопровода

- нагревательный кабель и и его комплектующие

- фильтр предварительной очистки

- манометр

- трубопроводная арматура

- различный крепеж

Выполняя монтаж водоснабжения на даче нужно помнить что устанавливаемое оборудование и материалы должны быть хорошего качества, так как установив низкокачественное или непредназначенное для работы под высоким давлением оборудование вы рискуете полной заменой всей системы водоснабжения.

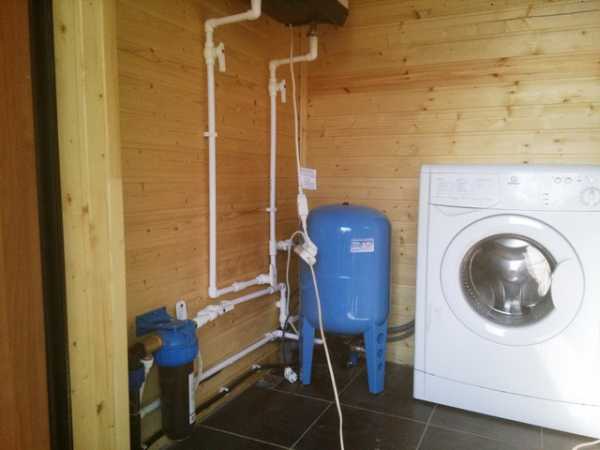

Внутри помещений для создания из всего этого оборудования единой системы используются трубы и арматура из полипропилена. Все соединения за исключением резьбовых выполняются путем сварки, поэтому любое соединение подобной системы монолитно.

Наше зимнее водоснабжение дачи, а точнее внутренняя его часть оборудование и трубопроводы крепятся на поверхность стен строения. Под полом прокладка каких либо трубопроводов не возможна, так как все они должны находиться в отапливаемом промещении и под наклоном в сторону расположения сливного клапана или сливных вентилей.

Крепление трубопроводов осуществляется через специальные держатели которые крепятся обычными саморезами к стенам. Водонагреватель подвешивается деревянном брусовом доме на внушительных размеров глухари, гидроакумулятор на них же но значительно меньшего размера.

Устройство комбинированного водоснабжения

Зимний водопровод на даче из колодца может снабжать водой не только одно строение но и несколько, как одновременно все так и по отдельности.

Зимнее комбинированное водоснабжение это система в которой дистанционно распределяются потоки воды по необходимым частям системы. К примеру вы находитесь на даче, живете в доме, но иногда паритесь в бане. Та часть системы которая подает воду из колодца в баню не работает пока вы не натопите баню, натопив нажимаете на клавишу и вода начинает наполнять и эту часть системы. По окончанию водопроводная система бани снова консервируется. Процесс консервации не занимает много времени, и как подача так и слив воды осуществляется дистанционно, путем перекрытия вентиля подачи воды и открытия сливного клапана.

Пример комбинированного водоснабжения

Более подробно о комбинированном водоснабжении тут...

Чтобы зимнее водоснабжение работало надежно долгие годы, нужно помнить:

1. Оборудование и материалы должны быть высокого качества и желательно известных производителей

2. Глубина прокладки подземного зимнего водопровода должна быть не менее 1.4 м около строения и не менее 2 метров при входе в колодец

3. Основание траншеи должно быть ровным

4. Должен соблюдаться уклон в сторону колодца (сливного клапана)

5. Необходима установка греющего кабеля желательно через герметичную муфту

6. Последнее и пожалуй самое главное - система зимнего водоснабжения должна строиться с учетом возможности полного ее опорожнения.

На нашем сайте сейчас очень много информации как самому построить систему подобную нашим. Но если вы хотите не хотите эксперементировать и у вас есть возможность обратиться к профессионалам в данной области, то мы будем рады вам помочь. Мы смонтируем максимально удобную, надежную во многом доработанную систему зимнего водоснабжения, которая будет обеспечивать ваш дом водой долгие годы.

Тут вы можете рассчитать стоимость:

Остались вопросы? Звоните нам: 8 (905) 556-28-56

com-dacha.ru

Как сделать водопровод из колодца зимний вариант

Давайте разберем, как сделать водопровод из колодца, зимний вариант которого позволит вам иметь водоснабжение в доме круглый год. Рассмотрим, что нам потребуется из оборудования, какие материалы нужно будет закупить, как следует подготовиться к прокладке трубопровода от колодца к дому, как должно быть сделано зимнее утепление трубопровода.

Перед тем, как сделать водопровод из колодца (зимний вариант), вам потребуется составить список покупок и предварительных приготовлений.

Какие потребуются материалы и оборудование

Чтобы сделать водопровод с питанием от колодца, потребуются следующие материалы и оборудование:

Погружной насос или насосная станция.
Управляющие реле для погружного насоса (станция ими уже укомплектована).
Мембранный бак для погружного насоса (у станции уже есть).
Труба для трубопровода (можно брать металлопласт или ПВХ).
Фитинги и запорная арматура.
Кабель для питания насоса.
Материал для утепления трубопровода.

Закупив эти материалы и оборудование, можно приступать к подготовке.

Подготовка к прокладке водопровода

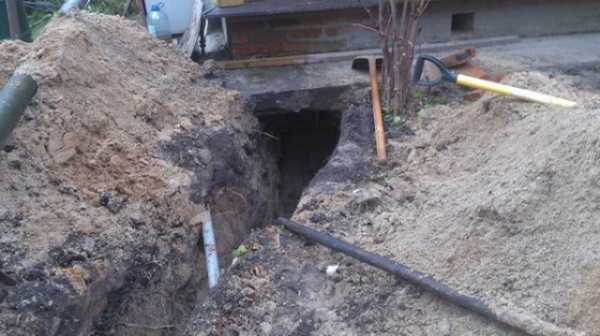

Для того чтобы проложить трубопровод от колодца к дому, вам потребуется выкопать траншею под него. Глубина траншеи, по которой пойдет трубопровод, должна быть больше, чем установленная глубина промерзания грунта для вашего региона.

В случае, если у вас нет возможности выкопать траншею такой глубины (скальный грунт или большие камни), вам придется утеплять свой трубопровод. В противном случае во время малоснежной и морозной зимы вы можете остаться без водопровода.

Утепление водопровода от колодца

Для утепления водопровода лучше всего использовать экструдированный пенополистирол – ЭППС. Его также еще называют пеноплексом.

Такой материал обладает отличными показателями по теплосопротивлению, практически не впитывает влагу, не гниет в грунте.

Пеноплекс разлагается под воздействием солнечного света, но мы собираемся его закопать в землю. Поэтому для нас этот фактор не критичен.

Ширина утепления пеноплексом должна быть равна 2 глубинам промерзания. Если же вы заглубите утеплитель, то его ширина может быть уменьшена на половину расстояния, насколько вы заглубили пеноплекс в грунт.

Монтаж оборудования в колодце

После того, как траншея выкопана, в нее укладывается труба для трубопровода. В колодце устанавливается насос. В доме монтируется приемный узел с управляющими реле и мембранным баком – для погружного насоса.

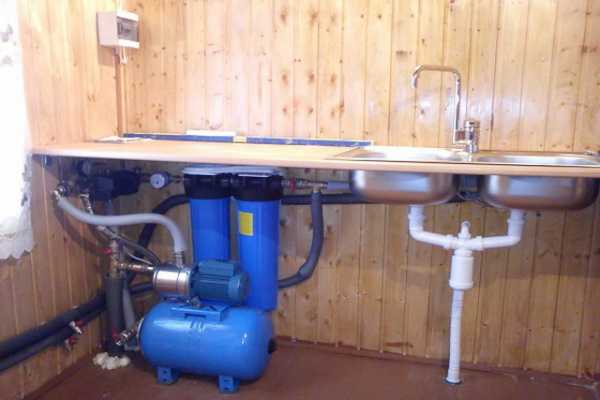

Насосная станция уже оборудована управляющими реле и мембранным баком, поэтому ее стоит только установить.

Насосная станция может стоять как в доме, так и может быть установлена в шахте колодца выше уреза воды.

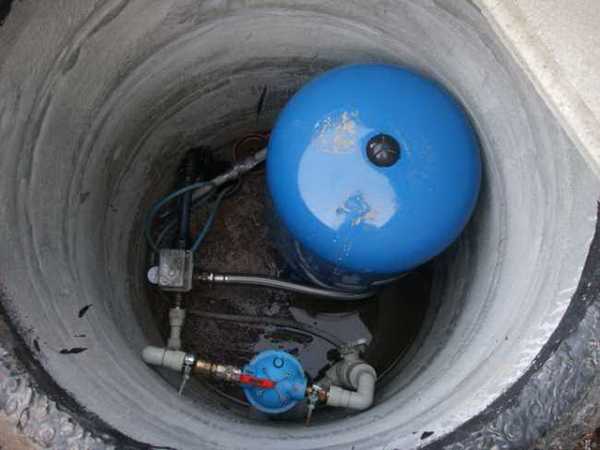

В случае установки насосной станции в колодце, шахту колодца и его отмостку следует утеплить пеноплексом.

Пробный запуск и проверка на протечки

После монтажа всей системы можно запускать водопровод. После пробного пуска проверяем систему на протечки.

И только после этого засыпаем канаву грунтом. Все, наш зимний водопровод готов – можно пользоваться.
