Дренаж участка на глинистых почвах своими руками: технология и правила монтажа системы. Дренаж участка с высоким уровнем грунтовых вод схема

Как правильно сделать дренаж на участке с высоким уровнем грунтовых вод

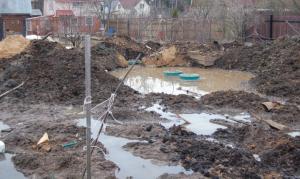

Немало проблем может возникнуть, если грунт на участке отличается повышенной влажностью. Наиболее распространенными негативными последствиями этого становится появление застойных луж и порча растений. Самый опасный результат – постепенное разрушение фундамента дома. Тем не менее, существуют некоторые методы снижения влажности грунта. В качестве наиболее удачного из них можно назвать прокладку дренажа, который оказывается очень эффективным и при высоком уровне грунтовых вод.

Что такое дренаж и каким он бывает

Под дренажем понимают вид коммуникаций на придомовом участке, который состоит из системы трубы и служит для снижения влажности грунта путем удаления влаги с площади участка. Существует несколько видов дренажа. Основными из них считаются поверхностный и глубинный. Первый хорошо подойдет в той ситуации, когда влажность грунта связана со скапливанием осадков или талой воды. Но при высоком уровне грунта он проявить себя эффективно едва ли сможет.

Возможности глубинного дренажа намного шире. Именно этот вариант подойдет в случае, если для участка характерен высокий уровень грунтовых вод. Дренаж глубинного типа позволяет уменьшить этот уровень хотя бы незначительно. Правда, в обустройстве он значительно сложнее дренажа поверхностного.

Обустройство глубинного дренажа на участке

Перед тем, как решаться на создание глубинного дренажа, стоит оценить, насколько он уместен в конкретном случае. Оптимальным образом глубинный дренаж подходит, когда участок, на котором находится дом, расположен в низине или на заболоченной территории. Если поблизости находится естественный водоем, без глубинного дренажа тоже обойтись сложно. Владелец может прибегнуть к обустройству такой системы и при необходимости использовать пространство под основными постройками. Как бы то ни было, без глубинного дренажа высокие грунтовые воды останутся большой проблемой.

Несмотря на огромную пользу, глубинный дренаж устраивается относительно легко. Владельцу для начала необходимо подготовить нужные материалы. Создать дренаж глубинного типа на участке удастся при помощи перфорированных труб, по-другому называемых дренами, и рулонных материалов для гидроизоляции.

Порядок действий при укладке глубинного дренажа

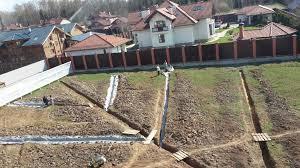

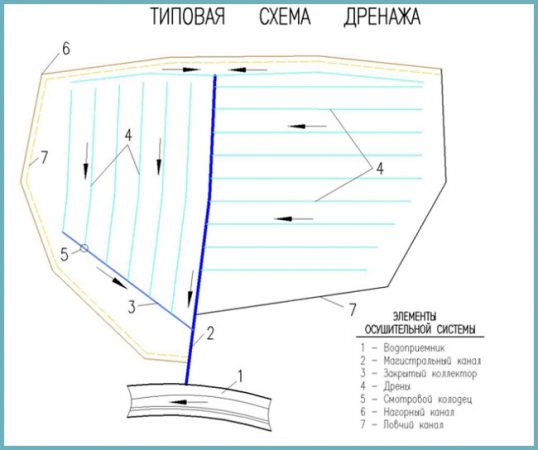

1. Составление схемы глубинного дренажа

Нет ничего сложного в схеме, по которой укладывается дренаж для участка с высоким уровнем грунтовых вод. По всей территории участка размещаются дрены, предназначенные для сбора воды. Эти элементы сходятся в один или два магистральных дрена. По ним вода передается в водосборный колодец и после этого отправляется в водоприемник. Дополнительными элементами, необходимыми на участке, являются смотровые колодцы. Они позволяют вовремя обнаружить проблему в работе дренажа.

Следует уточнить, что водоприемники самостоятельно выполнять необязательно. Их функции способны выполнять кювет, ручей, естественный водоем. Самое главное – довести коммуникации до такого естественного водоприемника.

2. Определение уровня закладки дренажа

Качественно выполнять собственные функции глубинный дренаж сможет только при условии, что он размещен ниже, чем пролегают грунтовые воды. Без помощи профессионалов определить уровень залегания вод достаточно сложно. Поэтому лучше заказать геодезические изыскания. Геодезисты или гидрогеологи после тщательного изучения грунта предоставят план, на котором будет точно показано, на какой глубине грунтовые воды находятся в разных частях участка.

Но если подобный вариант владельца не устраивает, он может определить уровень залегания грунтовых вод своими силами, хотя и только приблизительно. Здесь нужно отталкиваться от типа почвы. Так, в минеральных грунтах дренаж должен находиться на уровне не выше 60 см от поверхности. Для торфяной почвы показатель больше и составляет минимум 100 см. Лучше закладывать дренаж на глубине от 100 до 150 см. Тогда владелец точно не ошибется.

3. Подготовка труб для создания дренажа

Чтобы заложить надежный глубинный дренаж, необходимо использовать трубы с перфорацией. Так называют отверстия в элементах коммуникаций, которые имеют диаметр порядка 2-3 мм. Не стоит приобретать трубы для дренажа, выполненные из керамики или асбестоцемента. Они слишком быстро засоряются, поэтому им требуется частая промывка.

Намного лучше приобрести полимерные трубы, предназначенные для гидромелиорации. Подходящий диаметр труб для прокладки дренажа находится в пределах от 5 до 20 см. Магистральные дрены должны быть в 2-2,5 раза толще. На рынке можно найти изделия, оснащенные дополнительной фильтрующей оболочкой. Она не позволит перфорации быстро засоряться.

4. Монтаж дренажа на участке

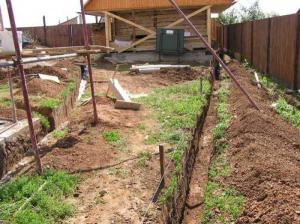

Начинать работы по устройству дренажа следует с подготовки траншей, в которые затем станут укладываться трубы. Их ширина составляет около 40 см, а глубина выбирается индивидуально, о чем уже было сказано выше. Дно траншей покрывается подушкой из щебня и песка толщиной 15-20 см. Между ними дополнительно можно проложить гидроизоляционную пленку, например, геотекстиль. В подготовленную траншею закладывают трубы для глубинного дренажа. Сначала лучше уложить магистральные дрены, а затем подсоединить к ним водосборные.

Для создания смотровых колодцев, позволяющих контролировать состояние системы, необходимо взять железобетонные кольца или простые гофрированные трубы диаметром от 30 см. Колодцы устраиваются рядом с местами соединений дренажа и его поворотами. В любом случае желательно, чтобы между колодцами расстояние оказалось не более 50 см. Тогда при засорении или выходе дренажной системы из строя получится определить, на каком участке возникла проблема.

5. Завершающие работы

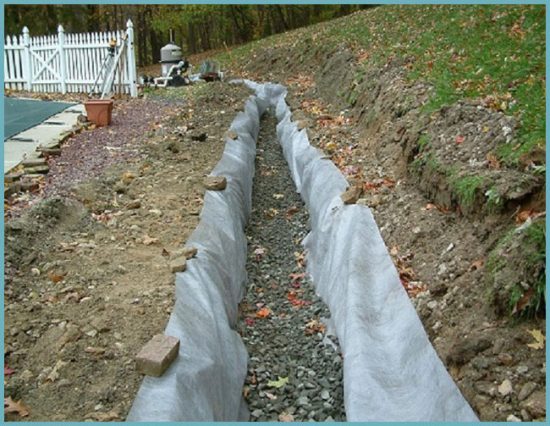

Когда система труб для дренажа будет уложена, останется засыпать их землей и утрамбовать. Необходимо добиться такого результата, чтобы глубинный дренаж на участке не был заметен. Это позволит сохранить эстетичность территории рядом с домом и избавиться от возможного дискомфорта для владельцев.

Глубинный дренаж – прекрасное решение

Если владелец не может нормально эксплуатировать собственный участок из-за высокого уровня грунтовых вод, укладка глубинного дренажа станет лучшим решением проблемы. Выбрав качественные материалы и правильным образом проведя работы, удастся обеспечить надежную защиту от повышенной влажности грунта примерно на 10-15 лет. Сами работы не слишком сложны, чтобы нужно было поручать их наемным работникам.

bx7.ru

устройство системы, монтаж, в том числе при высоком уровне грунтовых вод, с видео

Дренаж (от французского drainage) – процесс, представленный естественным или искусственным удалением воды. Выполнить монтаж системы осушения участка своими руками совершенно несложно, но такое достаточно простое мероприятие позволит избавиться от перенасыщения грунта влагой, а также избыточного застоя воды на придомовой территории.

Что такое дренаж

Дренажная система является инженерно-техническим сооружением, осуществляющим сбор и удаление грунтовой или инфильтрованной воды. Благодаря хорошо разветвлённой структуре и расположенным по периметру всего участка специальным дренажным элементам, территория получает эффективную защиту от чрезмерного количества влаги.

В результате обеспечивается качественное регулирование количества влаги и баланс воды в почве, что позволяет создать максимально благоприятные условия для растительности и микроклимата на участке, а также обеспечивается сохранность фундаментного основания всех строений.

Как определить уровень грунтовых вод

Определением уровня ГВ на профессиональном уровне занимаются многие компании, но стоимость такой услуги высока, поэтому владельцы участков предпочитают выполнять такое мероприятие самостоятельно.

Схема слоем грунта и залегания грунтовых вод

Зная несколько правил, вы сможете самостоятельно определить уровень грунтовых вод

Способы самостоятельного определения уровня грунтовых вод:

при высоком залегании воды на участке появляется растительность, представленная рогозом и камышом, хвощом, ивой и ольхой, лабазником и полынью, а также солодкой;
наличие «технического колодца» для строительных нужд свидетельствует о присутствии воды в достаточно высоких почвенных слоях;
явный признак избыточной увлажнённости участка — слишком большое количество слизней и улиток, лягушек и комаров, а также мошкары.

Самым простым и информативным является бурение тестовой скважины при помощи обычного садового бура на глубину в два или три метра. Проверка осуществляется в весенний период, после схода снега, или поздней осенью, после того, как минуют продолжительные дожди. Слишком жаркими летними месяцами или в очень морозные зимние дни уровень залегающей грунтовой воды бывает минимальным, поэтому любые выполняемые замеры являются неточными и дают приблизительную картину глубины их расположения.

Обязательно ли делать систему осушения

Необходимость обустройства дренирующей системы на участке обуславливается слишком высоким залеганием вод и частыми застоями влаги. Обязательно используется качественное осушение, если на территории наблюдается сезонный подъём грунтовых вод, в весенний период присутствует верховодка, или строение располагается на склоне с движением талой воды.

Схема подъема уровня воды с дренажной системой и без нее

На схеме видно, что дренажная система препятствует проникновению грунтовых вод в подвал

Комплексная осушающая конструкция всегда обустраивается с использованием подземных и поверхностных водоотводов, но такой вариант необходим на болотистых территориях с высоко расположенными, залегающими у самой поверхности водами. Конструкция поверхностного типа прокладывается на глинистых и плохо поглощающих дождевые или талые воды грунтах. Отсутствие эффективной дренажной системы часто становится причиной гибели растительности, разрушений фундамента или быстрого гниения деревянных построек.

Для составления схемы дренирования необходимо собрать информацию, представленную:

максимально подробным планом участка с указанием места расположения строений, посадок и границ территории;
топографическими данными, отображающими все рельефные характеристики подлежащего дренированию участка;
дендропланом в виде схематичного отображения всех уже растущих или предполагающихся для посадки садово-огородных и декоративных культур;
дорожно-тропиночной сетки в виде схемы расположения всех дорожек и мощёных игровых площадок и зон отдыха, нуждающихся в водоотведении;
схемой коммуникационных и инженерных систем, располагающихся на территории;
гидрологическими данными об уровне водного баланса на дренируемом участке.

Безусловно, для самостоятельного обустройства глубинного дренирования может потребоваться помощь или консультация квалифицированных специалистов, но выполнить установку простого поверхностного дренажа вполне можно своими руками, без привлечения мастеров.

Виды дренажных систем

Осушающие системы классифицируются в соответствии с таким параметром, как глубина расположения осушительных устройств. Дренирующая конструкция может располагаться на поверхности, с достаточным заглублением или в вертикальном положении.

Поверхностный дренаж

Категория наиболее простых и общедоступных осушительных систем, накапливающих влагу и понижающих уровень влажности. Самостоятельное выполнение мероприятий по обустройству поверхностной конструкции вполне доступны, что обусловлено отсутствием планирования обширных грунтовых работ.

Поверхностная система осушения участка одна из простых и доступных

Линейный

Линейный вариант представлен заглублёнными желобами, по которым вода сбрасывается через специальные пескоулавливатели.

В линейной дренажной системе вода сбрасывается через специальные пескоулавливатели

При обустройстве линейной конструкции нужно помнить, что уклон рельефа должен превышать три градуса, а сама система позволяет отводить воду от фундаментного основания и со склонов, а также защищает садовые дрожки и территорию участка от переувлажнения.

Точечный

Точечный вариант оптимален при необходимости выполнить защиту локальных мест от переувлажнения. Обустройство выполняется в зонах водостоков, на территориях въезда и в придверных приямках, возле террас и водозаборных точек для оросительных мероприятий.

Дренажная система должна быть обязательно с уклоном, чтобы был обеспечен хороший отвод воды

Глубинный вид дренажа

Внутренний или заглублённый дренаж является способом понижения уровня грунтовой воды и водоотведения за границы участка посредством трубной конструкции в виде специальных дрен, которые располагаются по периметру всей осушаемой территории.

Глубинный дренаж способствует понижению уровня грунтовых вод

Различия по типу схемы

В соответствии с типовыми особенностями схемы, внутренняя или глубинная осушающая система может быть представлена очень эффективными пристенными и кольцевыми конструкциями.

Пристенный

Пристенный вариант является достойной альтернативой не слишком декоративной системе поверхностного дренажа, позволяет сэкономить пространство на участке, но применяется в более сложных гидрологических условиях и закладывается на стадии устройства фундамента. Дренаж такого вида показывает высокую эффективность на глинистых почвах и суглинистых грунтах, а для обустройства используются дренажные трубы по периметру строения, гравийная и щебёночная засыпка.

Пристенная система дренажа закладывается на этапе строительства дома

Кольцевой

Кольцевой глубинный вариант обеспечивает защиту фундаментного основания и подвальных помещений, поэтому располагается по всему периметру и обязательно ниже уровня пола в защищаемом сооружении. Правильно обустроенная кольцевая система предотвращает любое подтопление, но её эффективность напрямую зависит от таких факторов, как площадь участка и уровень зеркала грунтовой воды относительно глубины установки дренажного оборудования.

Кольцевая дренажная система монтируется по всему периметру дома

Как сделать дренаж участка своими руками

Дренирование в большинстве случаев является единственным решением проблемы подтопления придомовой территории. Дренажная система относится к категории достаточно сложных инженерных объектов, поэтому в процессе проектирования обязательно должны учитываться факторы, представленные рельефом участка, имеющимися или планируемыми постройками, почвенным составом, а также глубиной грунтовых вод.

Поверхностный

Самостоятельное обустройство поверхностной системы — важнейшее условие для обеспечения качественной защиты фундаментного основания строений, подвалов и цокольного помещения, а также участка от избыточного количества влаги.

Схема и узлы поверхностной системы дренажа

—

Предварительно создаётся проект с выбором места для дрен, уклонов и канальных откосов, после чего подбираются все комплектующие элементы.

—

Линейный

Для обустройства линейного дренирования необходимо приобрести полимербетонные, бетонные или пластиковые желоба.

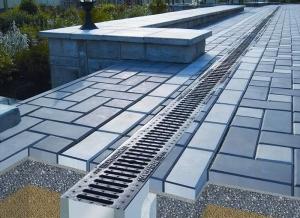

Элементы для монтажа линейной дренажной системы

Для монтажа линейной дренажной системы потребуются специальные желоба

Лучше всего зарекомендовали себя желоба из прочного и надёжного полипропилена. Общая длина всех желобов должна соотноситься с длиной, обустраиваемой на территории дренирующей конструкции.

Желоба укладываются в специальные канавки и закрываются сверху решётками

С расстоянием 50 см от строения, по всему периметру фундаментного основания вырываются канавки для укладки желобов. Внутренняя часть канавок выравнивается, после чего засыпается песчано-гравийная подушка. Желоба укладываются с наклоном, после чего выводятся за границы территории. Верхняя часть системы прикрывается специальными защитно-декоративными съёмными решётками, предотвращающими попадание осенней листвы и любого мусора, а также обеспечивающие безопасность передвижение транспортных средств и людей.

Точечный

Точечный вариант позволяет обеспечивать локальный сбор дождевой и талой воды. Такая не слишком сложная конструкция дренирования служит отличным дополнением линейной системы и устанавливается в местах, нуждающихся в быстром и максимально эффективном водоотводе с таких поверхностей, как въезд, детская площадка, зона отдыха, дорожки и мощёные тропинки. Для самостоятельного обустройства системы точечного дренирования потребуется приобрести конструктивные элементы, представленные ливневыми заслонками и трапами, традиционными дождеприёмниками и сливными водоотводами.

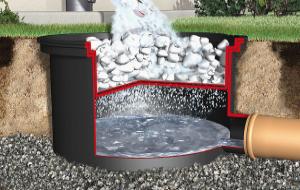

Дождеприёмник должен монтироваться с отводами воды

При самостоятельном точечном дренировании обязательно нужно помнить, что прямоугольный дождеприёмник из полимербетона или прочного пластика должен снабжаться отводами с выходом в систему водоотведения. Для простоты эксплуатации и обслуживания дождевые приёмники оборудуются специальными корзинами для сбора мусора и гидрозатворами для предотвращения распространения неприятных запахов. Для наращивания дождеприёмника друг на друга устанавливается несколько элементов.

Глубинный

Дренирование с заглублением — более сложный вариант обустройства системы водоотведения с участка, поэтому его выполнение осуществляется в соответствии с основными, приведёнными ниже рекомендациями и при строгом соблюдении технологии.

Глубинная дренажная система более сложная и основательная

Глубинная дренажная система состоит из нескольких элементов

Необходимо приобрести трубы, укладываемые в траншеи, выкопанные по периметру всей территории и обеспечивающие вывод сточных вод, а также смотровые колодцы, посредством которых откачивается вода и очищается система.

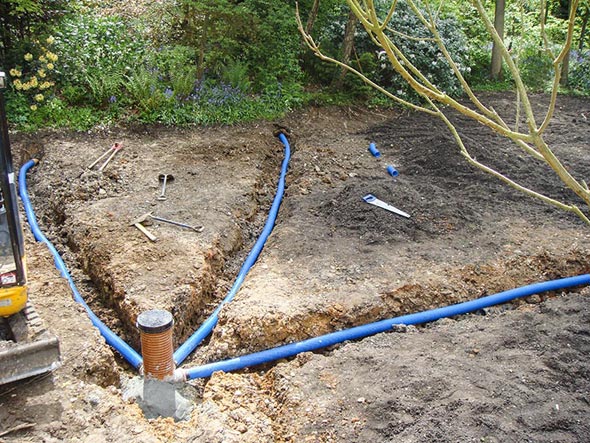

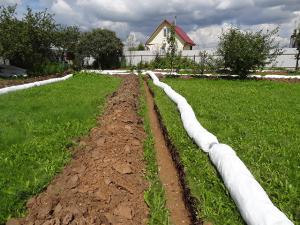

Трубы дренажной системы необходимо уложить в подготовленные траншеи
Далее нужно составить план, согласно которому будет располагаться трубная система. Как правило, в расчётах используются дренирующие трубы, имеющие диаметр 110 мм.

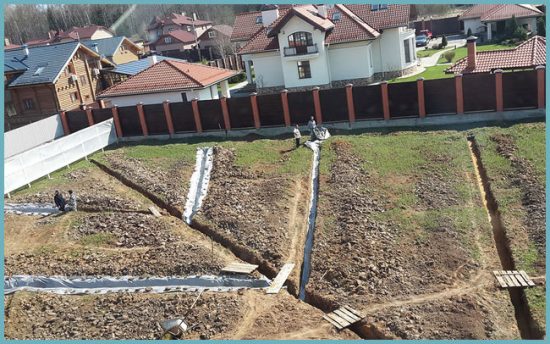

В соответствии с разметкой по схеме выкапывается дренирующая траншея, имеющая уклон по направлению слива. Угол трубного уклона составляет, как правило, половину сантиметра на каждый метр трубы, а при выборе глубины нужно учитывать глубину промерзания почвы. Чаще всего трубная система заглубляется на метр.
На дно выкопанной траншеи насыпается десятисантиметровый слой песка, который нужно разровнять и тщательно утрамбовать. Затем укладывается слой геотекстильной ткани, на которую засыпается двадцатисантиметровый слой щебёнки.

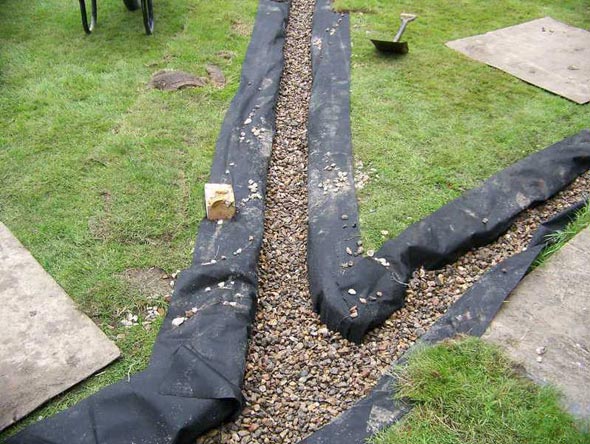

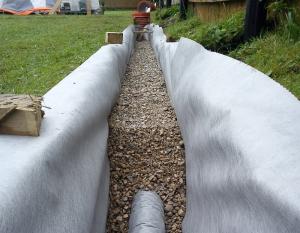

В траншею насыпать песок, затем уложить геотекстиль и трубу
Уложенная трубная система сверху засыпается щебёночным слоем, поле чего оборачивается свободными краями геотекстильной ткани. Закапывание траншеи желательно выполнить после проверки работоспособности дренирующей конструкции во время сильного дождя.

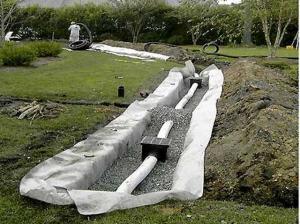

Вариант монтажа глубинной дренажной системы

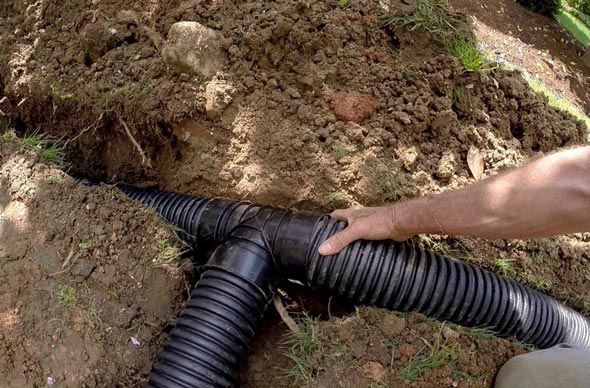

Все трубные соединения должны быть выполнены максимально качественно, а все повороты дренирующей конструкции следует обеспечить угловыми ревизионными колодцами, которые позволят осуществлять систематическую очистку и выполнять откачку воды в аварийном режиме. В конце установленной системы также устанавливается колодец для сбора сточных вод. Чаще всего, в среднем грамотное и качественное обустройство стандартной по размерам дренажной системы занимает порядка трёх — четырёх недель.

Техническое обслуживание дренажной системы

Любые коммуникационные конструкции, включая системы дренирования, нуждаются в периодическом обслуживании. В процессе эксплуатации количество осадка быстро растёт и часто поднимается к дренажным трубам. Регулярная проверка предполагает осмотр состояния дренажа, очищение дренажных колодцев и коллекторного пространства.

Дренажная система любого типа требует технического обслуживания

Для очищения колодцев можно воспользоваться дренажным или дренажно-фекальным насосным оборудованием, которое легко перекачивает жидкости с крупными твёрдыми частицами:

Погрузить насосное оборудование в колодец и закрепить его на полуметровой высоте от уровня дна.
Выполнить включение прибора для перекачивания жидкости и очистки от нечистот.
Подача чистой воды под напором, что позволит разрушить иловые отложения на дне.
Поднять и очистить фильтр.
Извлечь насосное оборудование, надёжно закрыть колодец и трубные выпуски.

Полная чистка дренажной системы позволяет удалить отложения, которые образуются на стенках трубопровода, а при необходимости дополнительно выполняются ремонтные работы. Выбор механического способа очистки предполагает использование пневматической установки с валом и специальным чистящим инструментом, легко дробящим крупные частицы и удаляющим все отложения. Капитальную очистку необходимо проводить каждые три года.

Мастер проводит чистку дренажной системы

Для очистки дренажных колодцев используются специальные насосы

Промывка всех элементов дренирующей системы осуществляется каждые пятнадцать лет, и производится отдельно в каждой секции. Процедура выполняется при помощи насосного оборудования и шланга. Также тщательная промывка обеспечивается компрессором на подачу сжатой воздушной струи.

Также требуется периодическая промывка дренажной системы

Качественная систематическая очистка дёрн от скоплений грязи и заиливания чаще всего осуществляется посредством селитры:

Удалить верхний слой грунта до щебёнки.
Насыпать сверху щебня селитру.
Обильно пролить систему водой.
Вернуть дёрн на место.

Такой вариант очистки позволяет значительно продлить сроки эксплуатации глубинной системы дренирования на участке. В зимний период верхний почвенный слой необходимо поддерживать в достаточно рыхлом состоянии для эффективного поглощения лишней влаги.

Можно ли осушить участок без дренажа

Наиболее распространённые и простые в обустройстве своими руками альтернативные виды дренирования участка представлены:

стандартной засыпной системой, в которой роль траншейного наполнителя выполняют почти любые подручные материалы в виде осколков бетона, кирпичного боя, камней и фрагментов затвердевшего цементного раствора с обязательной прокладкой геотекстильной тканью;
пластиковым бутылочным дренажем, при котором система водоотведения в продольном положении располагается внутри специально вырытых траншей, после чего прикрывается почвой и дёрном;
жердяным дренированием, которое предполагает укладку на донную часть выкопанной на участке траншеи специальных распорочных жёрдочек с последующим заполнением пространства ветвями и сучками;
дощатой системой, состоящей из обычных деревянных досок, помещаемых на дно выкопанной траншеи с получением в сечении треугольной конструкции, вершина которой направлена вниз. На доски укладывается фильтрующий слой мха, который присыпается грунтом и прикрывается снятым при выкапывании траншеи дёрном.

Одним из распространённых способов обустройства дренирующей системы своими руками с минимальными затратами времени, сил и средств является использование традиционного фашинного дренажа. Внутри такой системы дрена представлены связками достаточно длинных и прямых ветвей — фашин. Строительным материалом для изготовления фашинной дренажной системы может стать древесина, остающаяся в процессе расчистки ольховых или вербных зарослей. Укладываемые в выкопанные дренирующие траншеи связки ветвей необходимо засыпать щебёнкой или кирпичным боем.

Ветви можно засыпать битым кирпичём или щебнем

Самодельная фашинная дренажная система, по сравнению с пластиковыми конструкциями заводского изготовления, менее долговечна, так как под воздействием воды ветви достаточно быстро гниют, а дренирующие ходы забиваются илистыми отложениями. Тем не менее, как показывает практика эксплуатации такого водоотвода, вполне качественное дренирование участка будет обеспечено на протяжении примерно двух десятков лет.

Эффективному избавлению от лишней воды на территории способствует обустройство разных по размерам искусственных водоёмов. Такие элементы современного ландшафтного дизайна могут быть организованы под небольшим наклоном. Для усиления эффекта, рядом с искусственным водоёмом высаживается влаголюбивая растительность.

Соблюдение технологии обустройства и регулярный контроль состояния дренирующей системы обеспечивают бесперебойную работу в течение максимально длительного времени. Тем не менее для повышения высококачественного осушения одновременно с дренажной системой целесообразно обустраивать ливневую канализацию, предназначенную для сбора осадков и талой воды с домовладения, что позволит максимально эффективно предотвратить обводнение грунта на участке.

Оцените статью: Поделитесь с друзьями!

mydesigninfo.ru

Как сделать дренаж на участке с высоким уровнем грунтовых вод своими руками

Излишнее количество воды на принадлежащем вам участке земли, это большая проблема.

Какие из-за этого могут возникнуть неприятности?

Во-первых, вы не сможете нормально обрабатывать свой земельный надел.

Во-вторых, все имеющиеся на участке строения будут медленно разрушаться.

Вода камень точит

как сделать дренаж на участке своими руками Лишняя влага вымывает полезные вещества из поверхностных слоев почвы.

Подмывается корневая система деревьев и кустарников, а это приводит к их гибели.

Могут обрушиться фундаменты жилых и хозяйственных построек.

Перечисленных выше факторов, вполне достаточно для того, чтобы принять меры по удалению лишней влаги с вашего земельного надела.

Если вы обратитесь за советом к опытному строителю, застройщику или к ландшафтному дизайнеру (как построить фонтаны и водопады на даче своими руками, написано здесь), по вопросу, касающемуся ваших первоочередных действий по поводу отвода лишней влаги с землевладения, которое вы недавно приобрели и еще не успели застроить, ответ будет однозначным – обустраивать дренаж.

А такая необходимость, как правило, возникает в большинстве случаев.

Условия для обязательного создания

Дренаж потребует от вас выполнение большого количества земляных работ. Поэтому, их лучше всего (при необходимости) сделать, в первую очередь.

Если этим советом пренебречь, затем своими действиями вам придется разрушать красивый ландшафт.

Именно по этой причине, каждый домовладелец должен знать и уметь делать дренажную систему (цена работы указана на этой странице).

А вы знаете о правилах, по которым создается автономная канализация в частном доме, отзывы о которых можно прочитать после перехода по ссылке? В полезной статье написана пошаговая инструкция по сооружению локальных очистных систем.

Про ремонт насоса стиральной машины Самсунг своими руками написано на этой странице.

В этом нет ничего сложного.

Работа, безусловно, трудоемкая, но вполне выполнима без привлечения дорогостоящих специалистов.

Многие, если и знают, что на их участке подземные воды залегают довольно высоко, относительно поверхности земли, не имеют четкого представления о том, как выполнить систему водоотведения качественно.

В этой статье мы рассмотрим вопрос, касающийся обустройства дренажной системы на участке с высоким уровнем грунтовых вод.

Какие неприятности сопряжены с высоким залеганием подземных вод?

Какой показатель считается критическим?

Когда водоносный пласт находится на уровне меньше чем полтора метра от поверхности грунта.

Чем ближе расположен горизонт, тем больше неприятностей доставит вода, особенно, если на участке имеется септик (как сделать из еврокубов своими руками, написано здесь).

сделать дренаж на участке цена В этом случае вы будете постоянно замечать на своем земельном наделе не высыхающие долгое время лужи, которые будут источать неприятный загнивающий запах.

Но, к сожалению, это не самая большая неприятность, с которой вам придется столкнуться. От переизбытка влаги могут погибнуть все растения на участке (кроме влаголюбивых).

Для того, чтобы выбрать подходящую схему, сделать проект, подготовиться к работам и выполнить все действия по обустройству дренажа, вам понадобиться не более двух недель.

Но потом, вы сможете не думать о данной проблеме на протяжение нескольких десятилетий.

Не нужно будет размышлять и о том, как устранить препятствия на пути возведения биосептика (как сделать своими руками написано здесь) необходимой глубины.

Фундаменты сооружений не будут подвергаться разрушительному воздействию влаги и растения смогут расти в осушенной зоне.

Как правильно выполнить

Дренаж (или осушение) – это инженерная сеть местного назначения, посредством которой с земельного надела отводят, атмосферную и грунтовую воду, а так же подтаявший под воздействием тепла снег.

А вы знаете, как сделать теплоаккумулятор своими руками для твердотопливного котла? Инструкцию по изготовлению емкости и змеевиков прочитайте в полезной статье.

Видео про принцип работы септика Биотанк посмотрите здесь.

На странице: http://ru-canalizator.com/kanalizatsiya/bytovaya-tehnika/remontirovat-stiralnuyu.html прочитайте, как отремонтировать вертикальную стиральную машину Ардо.

Перечень элементов, из которых может состоять система (все зависит от выбранной конструкции):

каналы и трубные изделия,
защитные решетки,
уловители песка,
дождеприемники,
колодцы различного назначения,
крепежные элементы и другие вспомогательные детали.

Какие нужно выбрать элементы и сколько их должно быть, это зависит от схемы дренажной системы.

Не стоит забывать о назначении дренажа.

Конструкция может предназначаться для отвода лишней влаги от одного или нескольких сооружений или от всего земельного надела в целом.

как правильно сделать дренаж на участке Во втором случае лучше всего подойдут такие варианты обустройства, как:

точечное дренирование,
«по параллели»,
«елочка».

Выбор метода осушения почвы

Это можно сделать разными способами.

Прежде, чем вы выберете один из них, не забудьте, что нужно учесть следующие моменты:

Степень водопроницаемости на земельном наделе.
Какую форму и размеры будет иметь котлован.
На какой уровень требуется понизить воду.
Период, на который требуется осушить участок.
Имеются ли на вашем владении постройки и сооружения различного предназначения.
Направление подземных вод.

Разновидности систем

как сделать дренаж на участке без труб Водосточные системы бывают двух типов:

открытого. Эту систему применяют в случае необходимости отвода дождевой воды;
закрытого. Данный вид необходим для защиты земельного надела от грунтовых вод.

Выбирая схему дренажа участка с высоким уровнем подземных вод необходимо ориентироваться на тип почвы, количество жидкой субстанции и ее минерализацию.

Чаще всего, водоотвод необходимо обустраивать на глинистых грунтах, где влага на протяжение длительного периода времени не может впитаться в почву.

Конструкции открытого типа

Для обустройства данного вида водосточной системы вам понадобятся трубы прямоугольного сечения.

Их необходимо укладывать в заранее выкопанные неглубокие траншеи (до 0,7 м) шириной, не более 0,5 м. Разрабатывая проект нужно правильно рассчитать уклон.

В противном случае, вы можете добиться обратного эффекта: образуются заболоченные зоны, в этих местах жидкость будет застаиваться, и подвергаться процессу гниения.

По специальным проточинам талые и ливневые воды будут попадать в общую канализационную систему, в отдельный резервуар (в чашу бассейна из полипропилена) или в водоем.

как сделать дренаж Есть еще один, более простой способ осушения – обычный ров с укрепленными стенками.

Так же можно соорудить фашинный дренаж. Данный вариант самый экономный. Для этой цели необходимо взять длинные стебли и хворост, связать их в пучки, диаметром — 30 см.

Наиболее длинные стебли помещаем в центр, короткие – по краям. После укладки, поверх укладываем мох.

Вход в траншею выполняем раструбом из досок. Несмотря на простоту, данная система способна прослужить не менее 20 лет.

По закрытой схеме

Для того, чтобы построить дренаж закрытого типа, нужно подготовить рытвины глубиной 1,5 метра, шириной от 0,25 до 0,5 метра.

Минимальная глубина траншей должна быть ниже уровня промерзания почвы в вашем регионе.

На дно рва необходимо насыпать слой песка и щебня, сверху уложить пустотелые изделия и сверху опять насыпать слой (10 – 20см) щебня средней фракции.

Если у вас не будет возможности вырыть траншеи достаточной глубины, их можно сделать меньше, но при этом следует выполнить изоляцию любым подходящим по техническим характеристикам утеплителем, который у вас окажется под рукой.

Материал нужно выбирать тот, который не подвергается процессу гниения. Для этой цели можно использовать, например, экструдированный пенополистирол.

как сделать дренаж самому После того, как будут выполнены все работы, траншеям следует придать более эстетичный вид.

Их засыпают слоем песка или гравия, так же дополнительно используют различные декоративные элементы.

Канава будет смотреться привлекательно, если сверху ее засыпать мраморной крошкой различного цвета.

За декор из камня придется дорого заплатить.

Удешевить конструкцию можно, если нижний слой засыпать песком.

Украшение из камня и щебня мелкой фракции послужит дополнительной защитой внутренних стенок траншей, они не будут осыпаться.

Владельцы загородных участков с высоким уровнем подземных вод обустраивают систему дренажа по схеме «елочка». Что для этого нужно предпринять?

Необходимо проложить трубное изделие большого диаметра по центру участка и вставлять в него меньшие по диаметру трубы.

Должна получиться разветвленная сеть, в которой будут накапливаться излишки воды со всей территории. Для этой цели можно использовать керамические или асбестоцементные пустотелые изделия.

Наиболее оптимальный вариант — гофрированные пластиковые трубы. С ними легко работать¸ на них практически не имеет вредного воздействия влага.

Точечное водоотведение

Если вы не хотите организовывать масштабную систему, можно выполнить точечный дренаж.

как сделать дренажную систему Для этого нужно по всей территории участка выкопать лунки 2 метра глубиной.

Расстояние между ними должно быть не менее 6 метров.

На дно каждой лунки необходимо насыпать смесь из песка и щебня.

Система водоотведения точечного типа используется, в основном, для защиты отдельных зон территории от лишней влаги.

Отвод ливневых стоков

Система линейного типа складывается из заглубленных в почву лотков. По этим каналам жидкость перемещается с участка за его пределы.

Устраивая дренаж по такому типу, помните, что в этом случае вода сбрасывается самотеком. Желоба изготавливают из бетона, пластика, полимербетона.

В целях экономии данное приспособление можно сделать собственноручно из бетона, главное, иметь специальные формы для заливки.

Сверху на желоба нужно устанавливать защитные решетки.

В каких случаях выполняют линейную водоотводящую систему?

Если угол наклона поверхности больше 3-х градусов.
При необходимости отвода воды от фундамента сооружения (в случае длительного и обильного выпадения осадков).
Если нужно избавиться от лишней влаги с рельефных склонов земельного надела.

Снижение затрат на обустройство водоотведения

Меры, которые помогут снизить расходы на дренаж.

как сделать дренажную систему своими руками

По периметру участка, который нуждается в осушении, нужно выкопать траншеи.При этом стоит принимать во внимание наклон поверхности.На горизонтальном участке уклон стоит обустроить самостоятельно.
Систему траншей нужно последовательно соединить, после этого необходимо вывести конструкцию в накопительный колодец (какой септик выбрать) или в канаву.Для сброса воды можно недалеко организовать искусственный декоративный водоем.
Необходимо проверить систему на работоспособность.Что для этого нужно сделать?В траншеи налейте воду и посмотрите, в каком направлении она потечет.
Нужно сформировать насыпи на дне рвов.На самый низ засыпаем крупный щебень, потом более мелкой фракции.

Заключение

Выполнять работы по дренированию участка лучше всего в сухое время года. В период дождей траншеи рыть тяжело, так как территория будет залита водой.

Прежде чем приступать к монтажу системы отведения лишней влаги с земельного надела, нужно определиться с оптимальной глубиной для удерживания грунтовых вод.

Дренажная система должна находиться ниже этого уровня. Ни в коем случае не пренебрегайте данным правилом.

Запомните! Главное не только правильно обустроить дренаж, не нужно забывать периодически откачивать из системы воду. В противном случае, дренаж окажется бесполезным.

В предлагаемом к просмотру видео, автор рассказывает о том, как он сделал дренаж для отвода грунтовых вод на собственном участке.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

ru-canalizator.com

Дренаж участка - 59 фото создания грамотной системы отвода воды

Находящиеся близко к поверхности подземные воды вредят фундаменту строений и делают почву непригодной для выращивания растений. Между тем, не каждый владелец земельного участка имеет возможность заказать гидрогеологическую экспертизу и построить дорогостоящую дренажную систему.

Большинство пробует самостоятельно разобраться, где и откуда происходит накопление подземных вод, и сделать дренаж участка своими руками.

К отводу подземных вод лучше приступить до начала капитального строительства и обустройства земельного участка.

В идеале дренажную систему нужно спроектировать как часть общего плана освоения земли, и возводить водоотводящую систему надо на первой стадии строительных работ.

Есть несколько типов накопления воды, для отвода которой требуется возведение специальных устройств:

Поверхностные воды

Поверхностные воды накапливаются во время таяния снега и обильных дождей, могут образоваться также от обильного полива.

Источник образования таких вод установить не трудно, и для их отвода лучше всего подойдет простейшее устройство ливневой канализации, которая состоит из открытой системы труб и отводов в сточные канавы или, в некоторых случаях, на открытый грунт.

Грунтовые воды

Грунтовые воды накапливаются под поверхностью земли в основном на участках с песчаной почвой. Объем таких накоплений меняется в зависимости от сезона. Их можно обнаружить путем рытья скважин и шурфов.

Наблюдая за открытыми ямами с водой можно взять на заметку сезонные особенности и определить максимальный уровень воды.

Как правило, больше всего грунтовых вод бывает весной после паводка. Для правильного проектирования дренажа нужно знать также откуда вода поступает и куда отводится во время понижения уровня или высыхания ямы.

В случае если уровень подземных грунтовых вод ниже уровня фундамента здания меньше чем на 50 см, нужно принять меры по гидроизоляции или перестройки строения.

Отвода воды от капитальных зданий имеет множество архитектурных решений, которые должны быть определены после консультаций со специалистами.

Для осушения земельного участка от излишков грунтовых вод создается система дренажных подземных труб, которые устанавливаются на низких уровнях и за счет этого воды двигаются по направлению их естественного стока.

Верховодка

Верховодка – это накопления подземных вод на почвах с платами водоупорной глины, слой которой мешает впитыванию.

Долгое высыхание луж, накопление воды в прорытых канавках, образование капель воды на стенах строений свидетельствуют о такой проблеме.

В случае строительных ошибок нужно будет делать обратную засыпку или перестройку фундамента, исключить наличие карманов, в которых держится вода, сделать отмостку и отводы для дождя и снега.

Для дренажа на глинистом участке, в зависимости от особенностей расположения, устраиваются террасы и подпорные стенки с водоотводящими каналами, осуществляется дополнительная подсыпка земли.

Отвод воды без дренажа

Перед тем, как задумать и сделать дренаж на участке, можно применить более простые методы отвода воды, такие как строительство ливневой канализации и отмосток здания. На наклонных поверхностях можно построить ров по верхнему периметру участка.

Решением проблемы может стать также дополнительная наружная гидроизоляция фундамента и подвальных помещений.

Способы установки дренажной системы

Открытая дренажная система представляет собой систему канав, которые прорываются по периметру участка или в его самой низкой зоне. Глубину канавок рассчитывают в зависимости от максимального объема накапливающейся воды.

Для упреждения обвала стенкам земляных канав дают уклон в 30 градусов. Такой дренаж можно построить в виде каменных или бетонных лотков, поверхность которых покрывается декоративными решетками от засорения.

Закрытые дренажные системы применяют на песчаных почвах. Это подземные трубопроводы различной конфигурации, которые отводят лишние объемы воды в специальные накопительные резервуары, в близлежащие естественные водоемы или в централизованную сточную систему.

Засыпная дренажная система возводится на глинистых и суглинистых почвах. В прорытых канавах делается засыпка из песка и гравия, которая облегчает сбор воды. На фото дренажа, проведенного на участке с глинистой почвой показано устройство такой канавы с засыпкой и отводящими трубами.

Схемы и конфигурации дренажных систем составляются в зависимости от особенностей расположения самого участка, строений на нем, наличия склонов и состава грунта.

Трубопроводы могут быть:

кольцевыми, то есть замкнутыми в сплошную линию,
пристенными, для отвода воды от стен строений или по периметру размеченного участка,
лучевыми и систематическими со схемой трубопровода в виде елочек или клеток,
пластовыми, со специальными гидроизолирующими слоями в канавах для удаления верховодки.

Для дренажных систем нужно подобрать специальные трубы подходящего диаметра и толщины. В больших системах, помимо основного резервуара, для стока устанавливаются бетонные ревизионные колодцы, которые помогают контролировать работу дренажной системы и проводить при необходимости ее очистку.

При сборке системы надо предусмотреть также уклон в сторону стекания воды.

В системе дренажа участка с высоким уровнем грунтовых вод в силу сезонных изменений может образоваться застой воды, который образует неприятную и засоряющую систему жижу.

Чтобы обеспечить сухость канав по их бокам делают приямки отстойники, дно засыпают щебнем.

Фото дренажа участка

landshaftportal.ru

Дренаж участка с высоким уровнем грунтовых вод своими руками | Своими руками

дренаж заболоченного участка

Высокий уровень грунтовых вод (когда они залегают на глубине 50 см от поверхности) – довольно частое явление в садовых наделах, особенно на участках с глинистыми почвами. Чтобы впоследствии избежать неприятностей и не перекапывать уже сложившийся сад, стоит заранее оборудовать территорию дренажной системой. Она позволит понизить уровень грунтовых вод, собрать и отвести с участка дождевые потоки, сделать его сухим и красивым.

У всех на виду

Если участок имеет неровный рельеф или расположен на склоне, для отвода поверхностных вод во время сильных дождей и таяния снегов достаточно открытых дренажных канав шириной 0,3-0,5 м и глубиной до 70-100 см. Их прокладывают по периметру участка, а воду из них отводят в общую сточную канаву или овраг за пределами участка.

Для правильного устройства дренажа важно определить направление естественного уклона территории, чтобы вода стекала самотеком без принудительной откачки.

Если топографического плана с отметками высот нет, просто посмотрите, куда течет вода во время дождя. Обеспечив отвод, нужно проследить, чтобы вода двигалась беспрепятственно по всему периметру и нигде не застаивалась. Стенкам канавы придают уклон в 45й и обмазывают слоем глины либо выкладывают камнем.

Читайте также: Дренаж заболоченного участка – комплекс мер

Устройство дренажного водоема

В случае когда отвести воду за пределы участка не представляется возможным, устраивают дренажный водоем. Для такого озерца выбирается самое низкое место участка. Найти его легко, достаточно посмотреть, где после сильного дождя подолгу застаивается вода (но не ближе 5 метров от дома, иначе будет подтапливаться подвал).

Прудику придают неровную форму, минимальная глубина – 1 м. Стенки обмазывают глиной в два слоя, верхний из которых можно декорировать камешками. При высоком уровне фунтовых вод берега укрепляют камнем и посадкой осоки, камыша и других влаголюбивых растений. Можно защитить стенки от размывания с помощью плетя, который устанавливают с небольшим наклоном в сторону берега.

дренаж заболоченного участка

1 – центральная траншея2 — собирающие дрены3 — дренажный водоем

Дренаж искусственного пруда

Что делать, если ваш декоративный прудик во время дождя переполняется водой и выходит из берегов, заливая все вокруг? Этого не произойдет, если перед установкой жесткой формы в котловане устроить хороший дренаж из песка и гравия.

Если дно выстелено пленкой, неподалеку от прудика придется оборудовать дренажный колодец глубиной около 1 м и заполнить его любым хорошо пропускающим воду материалом: гравием, щебнем, битым кирпичом. Прудик и колодец соединяют трубой для отвода излишков воды.

Переливную трубу вдавливают немного в берег и укладывают с небольшим уклоном в сторону колодца, а затем маскируют с помощью камней и растений. Можно прорыть неглубокую дренажную канавку, выстелить ее геотекстилем, заполнить гравием и замаскировать под русло сухого ручья.

Совет эксперта

На дно дренажного водоема насыпают слой песка и сверху — гравия (в этом случае котлован будет служить дренирующим колодцем). Если использовать щебень из известняка или белого камня, вода приобретет приятный голубой оттенок. В случае когда устроить дренажный водоем не удается, воду собирают в скрытый под землей дренажный колодец, откуда ее насосом откачивают за пределы участка.

Линейный водоотвод

Чтобы осушить равнинный участок, понадобится устройство более сложных дренажных систем. Обычно их делают закрытыми и планируют на стадии проектирования участка и дома. Линейный водоотвод представляет собой систему заглубленных желобов (водостоков) и пескоуловителей – емкостей, в которых задерживается вынесенный потоком воды песок и мелкий мусор. Водосборные каналы устанавливают в траншею на слой бетона.

дренаж заболоченного участка

1 —дорожное покрытие2 — выравнивающий слой3 — основание дорожного покрытия4 — водоотводный лоток5 — решетка

Монтаж начинают с установки пескоуловителя в нижней отметке трассы. Далее шнуром намечают линию укладки каналов. Сверху водостоки и пескоуловители закрываются съемными решетками. Линейный водоотвод при необходимости дополняют точечными водосборниками под крышными водостоками, поливочными кранами и над смотровыми колодцами.

На заметку

Сделать уклон для водоотвода можно несколькими способами: устроив уклон грунта, использовав желоба, внутренняя поверхность которых имеет конструкционный уклон, а также организовав ступенчатый уклон за счет применения водостоков разной высоты

Материалы и конструкции

Системы поверхностного водоотвода различаются особенностями конструкции, типоразмерами, допустимой нагрузкой, материалами. Для использования на даче оптимальны водостоки шириной 100-130 мм, для мест с повышенной интенсивностью водосбора при-годятся каналы шириной до 200 мм.

Желоба могут быть изготовлены из различных материалов. Для организации дренажа загородного участка удобны конструкции из полимерных материалов, морозостойкие, прочные. Пластиковые водоотводные лотки удобны в монтаже: их можно укоротить на нужную длину прямо на месте. Хороши также прочные и морозостойкие изделия из полимербетона и фибробетона (армированного стекловолокном).

Глубинный дренаж заболоченного участка

В тех случаях, когда участок расположен на глинистой почве, в низине, заболочен, находится вблизи естественных водоемов, а также если планируется эксплуатация пространства под домом (подвал, цокольный этаж, подземный гараж) необходим глубинный дренаж, понижающий уровень грунтовых вод.

В этом случае на участке прокладывают сеть специальных труб (дрен), по которым избыток грунтовых вод отводится за пределы участка, в коллектор или специальный колодец. Потребуются серьезные земляные работы: для дренажа копают траншеи глубиной 1-1,2 м, в которые укладывают пластиковые гофрированные и перфорированные трубы (все чаще применяют специальные трубы, обернутые в фильтр из геотекстиля).

дренаж заболоченного участка

1 — колодец2 — плодородный грунт3 — песок4 — крупнозернистый гравий5 — камни6 — вода направляется за пределы участка7 — ил, оседающий на дне8 — дренажная труба

Ссылка по теме: Дренаж участка своими руками – фото и советы по устройству для отвода стоячих вод

Как это сделать?

Строительство начинают с водоприемника. Затем прокладывают траншеи: центральную -для дренаж заболоченного участка закрытого коллектора, по которому вода будет поступать в водоприемник, и боковые – под собирающие дрены.

Ширина траншей – 35-40 см. Коллектор располагают ниже дрен, чтобы вода самотеком шла из дрен в коллектор, а из коллектора – в водоприемник. Траншеи должны иметь уклон в сторону более низкого места не менее 3-4 см на погонный метр.

Во время ближайшего дождя проверяют, как уходит вода из траншей, затем систему собирают дальше.

Дно выстилают геотекстилем, насыпают дренаж из щебня, керамзита или мелких камней слоем 5 см.

На дренаж, соблюдая уклон, помещают трубы и засыпают их чистым щебнем или гравием (слой 30-40 см).

Этот «пирог» заворачивают оставленными краями геотекстиля и засыпают крупным песком или щебнем (слой 10-30 см), поверх укладывается грунт.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

Дренаж заболоченного участка – какие деревья посадить? Деревья-гигрофиты – что посадить на...

Как сделать дренаж участка своими руками – экономить нельзя! Избавляемся от влаги на участкеЭкономия...

Как отвести талую воду с участка – 4 способа Отвод талой воды весной -...

Пластовый дренаж своими руками – зачем нужен, чертежи и схемы КАК СДЕЛАТЬ ПЛАСТОВЫЙ ДРЕНАЖ УЧАСТКА...

Участок на болоте, сырой и низинный – как обустроить на нем плодовый сад Осушение сырого участка и молодой...

Дренажная скважина своими руками – чертеж Как сделать дренажную скважину для...

Схема полива участка своими руками Как сделать полив участка удобным. Обычно...

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

Дренаж участка с высоким уровнем вод: как сделать своими руками

Глубинный дренаж

Дренаж участка своими руками на глинистых почвах лучше всего выполнять сразу до проведения других работ, потому что его устройство связано с производством большого объема земляных процедур, которые на завершающих этапах строительства могут нарушить благоустроенную территорию. Кроме того, привлечение специалистов для выполнения этих работ потребует финансовых затрат. Но не делать дренажную систему на участке тоже нельзя, поэтому владельцы загородных территорий задаются вопросом, как сделать дренаж на участке своими руками.

Необходимость устройства системы водоотведения

Дренаж – это система, обеспечивающая осушение воды и не допускающая ее скопление на благоустраиваемом участке. Он необходим, чтобы после выпадения атмосферных осадков и в период весенней оттепели участок не затапливало, и фундамент не разрушался под действием этой воды. Дренажная система своими руками выполняется достаточно просто, если понять, для чего она нужна:

Вода в районе подошвы фундамента может содействовать подвижкам грунтов и фундаментов, а при промерзании грунта также возможно их выпучивание и выдавливание. Эти процессы особенно свойственны глинистым почвам. Дренаж препятствует возникновению этих процессов.
Дренажная система не позволяет воде проникать в подвальные помещения, что предотвратит образование плесени и грибка на несущих конструкциях стен и фундамента. Также качественно выполненный дренаж защитит строительные материалы от агрессивного воздействия атмосферных осадков и грунтовых вод.
При наличии высоких грунтовых вод дренажная система отведет их от септика и не допустит его выдавливания.
Дренаж на садовом участке предотвращает застаивание воды, что в свою очередь защитит от переувлажнения грунта.
Совместная работа кровельной системы отвода воды и дренажа обеспечивает быстрое отведение излишек и не позволяет им воздействовать на подземные строительные конструкции.
Качественная система отведения воды с участка позволяет создать благоприятные условия для выращивания различных плодово-ягодных культур.
На наклонных территориях открытый дренаж позволяет предотвратить вымывание грунта.

Продуманная и качественно выполненная система водоотведения предотвращает образование луж на тропинках, площадках и тротуарах. Пребывание людей на участках с дренажной системой является более комфортным и уютным по сравнению с территориями, не оборудованными организованной системой водоотведения.

Дренажная система возле дома

Подготовка

Необходимость устройства дренажа на конкретной территории и способ, как правильно сделать дренаж участка, определяется проектным решением после обследования и проведения геодезических и проектно-изыскательных работ. В ходе выполнения этих процедур получают данные, на основании которых определяется необходимость устройства принудительного водоотведения и схема дренажа участка:

Геодезическая съемка с указанием границ и кадастрового номера участка, на котором планируется выполнять строительные работы.
Вид рельефа обследуемой территории. Очень важно знать о наличии уклонов, определяющих направление водяных потоков и возвышенностей, препятствующих их удалению с участка.
Свойства материалов и пород, послойно залегающих под участком. Для их установления выполняются работы по извлечению образцов грунта на разных глубинах. В лабораторных условиях экспериментальные образцы изучают и определяют их характеристики.
Физико — механические характеристики грунтов, определяющие их несущую способность.
Глубина залегания грунтовых вод, если они имеются под исследуемым участком.
Наличие пучинистых оснований и способность грунтов к набуханию и просадкам.

На основании полученных в результате исследовательских и изыскательских работ данных формируются исходные значения для проектирования фундамента, определения количества материалов, рекомендации по устройству системы водоотведения и информацию о том, как правильно сделать дренаж на участке.

Условия самостоятельного устройства дренажа

Дренажная система

В определенных случаях выполнение дренажа считается обязательным даже без выполнения сложных топографических, геологических и проектно-изыскательских работ. Это определяется наличием следующих условий:

Ровный участок, отвод воды с которого естественным путем невозможен, где не справится открытый дренаж.
Низменная территория, с которой вода не только не уходит, но и прибывает с более высоких соседних участков.
Участок с сильным уклоном, поскольку он препятствует вымыванию грунта.
На участках с глинистыми грунтами, которые препятствуют просачиванию в нижние слои основания, вода может скапливаться и застаиваться после выпадения осадков и таяния снега.
Высокий уровень грунтовых вод, расположенный выше 1 м от поверхности земли.
Строения на участке имеют фундаменты глубокого заложения.

Во всех перечисленных случаях устройство дренажной системы считается обязательным условием, при котором можно застраивать рассматриваемый участок.

Чтобы понять, как сделать дренаж участка своими руками, нужно рассмотреть его разновидности.

Виды дренажных систем

Существует большое количество дренажных систем применяемых для отвода воды с поверхности территории и от фундаментов зданий и сооружений. Самыми простыми и достаточно эффективными являются поверхностный и глубинный дренаж.

Поверхностный дренаж предназначен в основном для отвода поверхностных вод, образовавшихся в результате атмосферных осадков, таяния снега или при мойке машин, механизмов или садовых дорожек.
Глубинный дренаж предназначен для понижения уровня грунтовых вод. Этот дренаж выполняется на участках с высоким уровнем подземных вод.

Как сделать дренажную яму и выполнить обустройство дренажной канавы, которые являются простейшими вариантами выполнения дренажа на садовом участке своими руками можно понять, рассмотрев основные виды систем дренажа на участке.

Поверхностный дренаж

Поверхностный дренаж и его устройство

Поверхностный дренаж участка своими руками выполняется вокруг зданий и сооружений, вокруг площадок и в местах выезда с территории или из гаража. Эта система водоотведения проста в устройстве и эксплуатации и достаточно эффективна. Разделяется она на 2 вида:

Точечный дренаж предназначен для отведения воды с конкретного места. Еще его называют локальным дренажом. В основном он размещается под кровельным водостоком, в приямке на выезде из гаража или с участка.
Линейный дренаж используется для удаления воды с определенной площади и состоит из системы водоприемных лотков, каналов и трубопроводов.

Наиболее приемлемым считается совместное применение точечного и линейного дренажа, что обеспечивает организованное отведение поверхностных вод с территории участка.

Устройство дренажной системы

Для устройства поверхностного дренажа необходимо строго и последовательно выполнять следующие рекомендации:

Производится отрывка траншей глубиной примерно 50 см. Стенки траншеи выполняют под уклоном, чтобы вода по ним могла стекать внутрь канавы.
Все траншеи соединяются в одну, из которой осуществляется сброс воды в колодец.
Далее, выполненные канавы засыпают щебнем, который обеспечивает дренирование воды.

Другие способы устройства поверхностного дренажа предусматривают монтаж в траншеи водоотводящих лотков, которые покрывают решетками или в простейшем выполнении оставляют открытыми.

Глубинный дренаж

Глубинный дренаж участка своими руками выполняется из специальных труб, расположенных в местах, где нужно понизить уровень грунтовых вод или отвести их от фундамента или участка. При устройстве дренажа на участке своими руками для обеспечения организованного и качественного водоотведения необходимо соблюдать следующие технологические требования:

Дренажную систему выполняют ниже отметки границы фундамента.
При укладке дренажных труб выдерживается уклон, совпадающий с уклоном поверхности участка, то есть вода должна уходить от высшей точки к нижней, особенно когда выполняется дренаж на глинистых почвах.
Уклон задается от 1 до 5 см. Небольшой уклон позволяет воде уходить, но может вызвать заиливание трубопроводов. Даже дренажная канава на даче должна быть выполнена с заданным расчетным уклоном.
Для осмотра и очистки системы отведения воды, которые необходимо проводить с определенной периодичность, обычно это выполняется в начале весны и конце осени, устраиваются колодцы.
Для обеспечения водоотведения применяется укладка дренирующих труб на определенном расстоянии.

Трубы для дренажной системы

Когда нет возможности вывести воду за пределы разрабатываемой территории, устройство дренажа на участке своими руками производится с установкой водопоглатительных колодцев или выполнением дренажной ямы, которые отводят воду в нижележащие слои.

Как делать дренаж с устройством уклона в зависимости от вида грунта, можно понять при рассмотрении таблицы со следующими рекомендациями:

№Виды грунтовУклон труб, см

1	Глина	2-3
2	Суглинки	2-3
3	Супеси	3
4	Песок	4

Для правильного устройства системы водоотведения, способной обеспечить отвод воды с участка, необходимо сделать проект дренажной системы, расчет показателей которого должны выполнить специалисты.

Устройство глубинной дренажной системы

Устройство глубинного дренажа

Выполнение заглубленной дренажной системы считается наиболее сложным вариантом обеспечения водоотведения. Но при хорошей подготовке и соблюдении технологической последовательности этот вид дренажа может быть выполнен самостоятельно:

Вычерчивается схема дренажа и по ней отрываются траншеи с уклоном к месту планируемого сбора или сброса воды.
По дну траншей устраивается щебеночная подложка толщиной 10-15 см.
Укладывается геотекстиль (внахлест на стены траншеи) и гофрированная дренажная труба.
Засыпается щебнем и оборачивается геотекстилем.
Далее траншея заполняется песком и землей.

Засыпку траншеи нужно выполнить несколько выше земли, поскольку по истечении определенного времени она осядет.

Осушение участков, дренаж на котором планируется делать с минимальными финансовыми затратами, можно выполнить при организации правильного стока воды. Если же уклон отсутствует, то отведение воды как на глинистом участке, так и территории с другими грунтами поможет организовать простейшая дренажная канава для стока воды.

Статьи по теме:

kakfundament.ru

Дренаж участка на глинистых почвах своими руками: технология и правила монтажа системы

Дренаж на участке Невозможность заниматься садоводством и огородничеством, ухудшение ландшафта, подмывание фундаментов построек – вот, чем чреваты регулярные подтопления территории грунтовыми и ливневыми водами. Наиболее уязвимыми являются участки на сложных глинистых почвах, которые за счет своей плотности трудно пропускают воду. Как же справиться с такой напастью? Здесь поможет только один вариант – качественный дренаж. Особенно без него не обойтись на глинистом грунте с высоким уровнем воды, так что если вам выпало быть владельцем именно такого участка, дальнейшая инструкция по организации дренажной системы своими руками со схемой и видео точно для вас. Итак, почему же так важен дренаж и как его грамотно выполнить? Давайте разбираться.

Специфика глинистых участков

Если вы все еще сомневаетесь в необходимости обязательного обустройства дренажа на глинистом грунте с высоким уровнем воды, знакомство со спецификой этого типа почвы освободит вас от любых колебаний. Как уже было отмечено, глина плохо пропускает влагу, поэтому последняя надолго задерживается в верхних слоях почвы, тем самым провоцируя массу проблем.

Во-первых, из-за того, что глина пребывает во влажном состоянии практически круглый год, высыхая лишь в жаркий летний период, все растения, высаженные непосредственно на грунте, страдают от переизбытка воды: их корневая система недополучает необходимый кислород и начинает чахнуть.

Во-вторых, мокрую глину практически невозможно вскопать, что делает очень затруднительным уход за высаженными культурами.

На глинистой почве дренаж просто необходим

В-третьих, так как вода долго не уходит, она нарушает гидроизоляцию фундаментов дома и хозпостроек участка, что в теплое время года приводит к их подтоплению, а в холодное – к промерзанию.

Хотите уберечь себя от всех этих проблем? Тогда не откладывайте вопрос организации дренажной системы в долгий ящик.

Подготовка к монтажу дренажа

Важнейший залог успешного обустройства дренажной системы на глинистом грунте с повышенным уровнем воды – правильно выполненный подготовительный этап. Тут выделим три основных шага.

Составление проекта. План-схема дренажа территории должна включать в себя такие данные:

положение траншей с учетом из изгибов и уклонов;
положение смотровых и водоприемных колодцев;
направление движения воды;
габариты всех компонентов системы.

Выбор дренажа. На глинистом грунте можно организовать два типа дренажа: 1) поверхностный – открытый вариант системы, которая обустраивается со сравнительно небольшим углублением в грунт; 2) глубинный – более сложный закрытый вариант дренажа, предполагающий углубление магистралей не менее, чем на 50 см.

Совет. Поверхностная дренажная система – отличный вариант для небольших участков с естественным уклоном рельефа. Если же в вашем распоряжении большая территория с несколькими постройками, лучше остановиться на глубинном дренаже.

Заготовка инструментов и рабочих материалов. Для укладки дренажной системы потребуется:

трубы диаметром от 75 до 110 мм – пластиковые с перфорацией;
фитинги и муфты;
геотекстиль для фильтрации;
колодцы – смотровые и приемные;
песок и щебенка;

Схема дренажа

ножовка;
трамбовка;
лопата;
тачка для транспортировки строительных материалов;
уровень.

Организация поверхностного дренажа

Дренаж поверхностного типа может быть засыпным или лотковым. В обоих случаях монтаж начинается по общей схеме:

Разметьте участок под дренаж и в наиболее нижней точке установите водоприемный колодец. По периметру размеченной рабочей площадки выкопайте траншеи с уклоном около 30 градусов в сторону водоприемника. Оптимальная глубина – 50 см, ширина – 50-60 см.
Выведите все траншеи к общей канаве, которая будет идти к водосборнику.
Засыпьте в траншеи слой мелкого песка в 10 см и тщательно утрамбуйте его.

Совет. Чтобы проверить эффективность системы траншей, проведите простейший эксперимент: поочередно наливайте в канавы воду и следите, потечет ли она в нужную сторону – к колодцу-водоприемнику. Если наблюдаются отклонения в движении, подкорректируйте угол наклона стенок проблемных траншей.

Далее обустройство засыпного дренажа выполняется по следующей технологии:

Уложите в канавы геотекстиль.
Заполните траншеи щебнем: 2/3 глубины засыпьте крупным материалом, а оставшуюся 1/3 – мелким.
Закройте слой мелкого щебня дерном.

Подготовка траншеи

В свою очередь, укладка лоткового дренажа продолжается по такой схеме:

Подготовьте лотки, бетонные или пластиковые, под ширину траншей.
Засыпьте в траншеи слой мелкого щебня в 10 см.
На щебень залейте цемент и тут же установите на него лотки.
В конце смонтированных лотков закрепите пескоуловители.
Закройте лотки прочными декоративными решетками.

Устройство глубинного дренажа

Алгоритм организации глубинного дренажа на сложном глинистом грунте с высоким уровнем воды:

Разметьте участок и выберите наиболее подходящее место для установки водоприемника. На отведенной рабочей площадке выкопайте канавы: глубина – 100-120 см, ширина – 50 см. Уклон к водосборнику – 30 градусов.
Засыпьте в траншеи слой мелкого песка в 10 см, а затем утрамбуйте его.
Уложите в канавы геотекстиль – он должен закрывать стенки канав и выходить на их бортики.
Насыпьте на геоткань слой мелкозернистого щебня в 15 см.
На щебень поместите пластиковые трубы – в обязательном порядке перфорацией вниз. Уложите трубы во все траншеи, соединяя их муфтами и фитингами. На поворотах дренажных магистралей установите ревизионные колодцы – они должны возвышаться над грунтом.
Закройте трубы мелким щебнем и заверните свободные края геотекстиля так, чтобы получился своеобразный кокон.
Оставшиеся промежутки траншей засыпьте песком.
Закройте траншеи грунтом. Подождите, пока он просядет, и сверху насыпьте еще слой почвы, выровняв траншеи до уровня земли. Сверху уложите слой дерна.

Обустройство дренажа

Когда дренажные трубы будут смонтированы, займитесь организацией водоприемника. В его роли может использоваться как готовая пластиковая емкость, так и собственноручно собранный колодец из железобетонных колец. Средний диаметр сборника – 1-1,5 м. Водоприемник нужно установить в неглубокую яму и зафиксировать там подпорками.

Как видите, организация дренажа на глинистом грунте с повышенным уровнем подземных вод не таит в себе никаких сверхсложных процессов. Главное в этом деле – определиться с вариантом дренажа и точно следовать правилам его организации. А награда за труды не заставит себя долго ждать – вы наконец-то забудете о постоянных подтоплениях и сможете наслаждаться полноценной жизнью на своем участке.

Дренаж участка: видео

Дренаж на участке: фото

Дренаж на участке

sandizain.ru
