Схемы подключения водонагревателя к водопроводу: как не наделать ошибок при монтаже бойлера. Схема разводки воды в квартире с водонагревателем

Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации. Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу. Их следует знать, согласны?

Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте. Достоверная информация будет полезна как самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, стремящимся проверить качество исполнения заказанной работы.

В представленной вашему вниманию статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Автором приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Первыми устройствами холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор. Вторыми нагрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости. Потребителями бытовой сферы в основном применяются накопительные бойлерные системы.

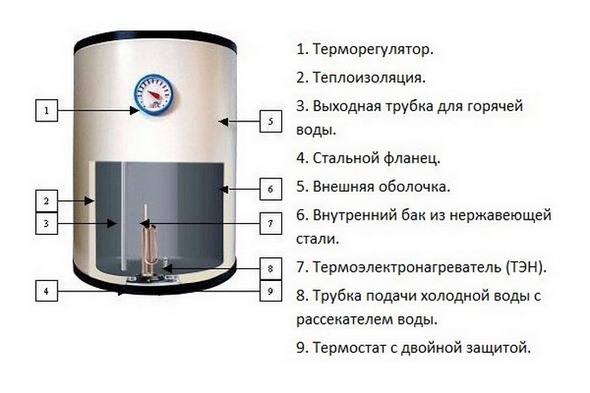

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

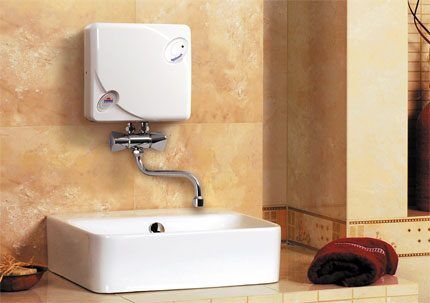

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы. Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками (сквозными креплениями).

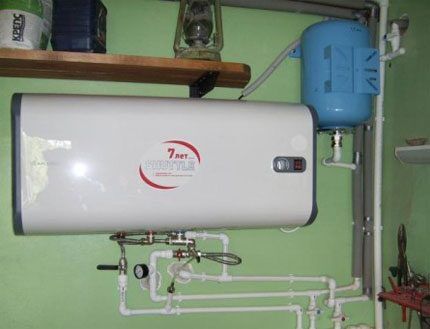

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

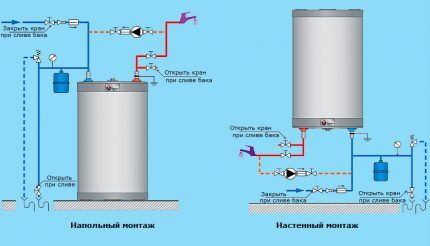

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом (синим/красным).

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов – через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Первый вариант (наличие группы безопасности) традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

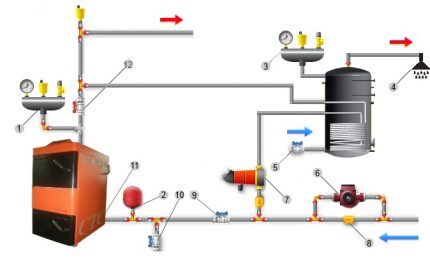

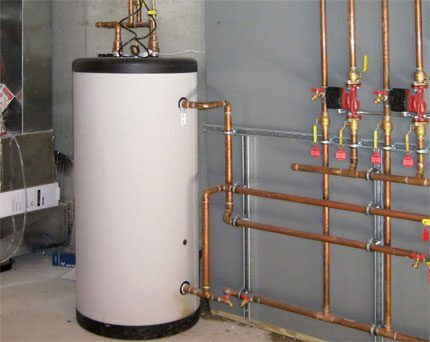

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Второй вариант обычно применим к оборудованию малой ёмкости, с проточным принципом действия. Прямое (без группы безопасности) соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных (отсекающих) кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

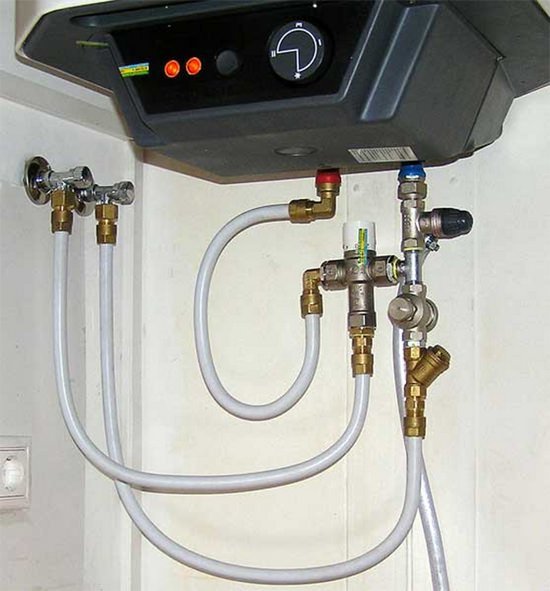

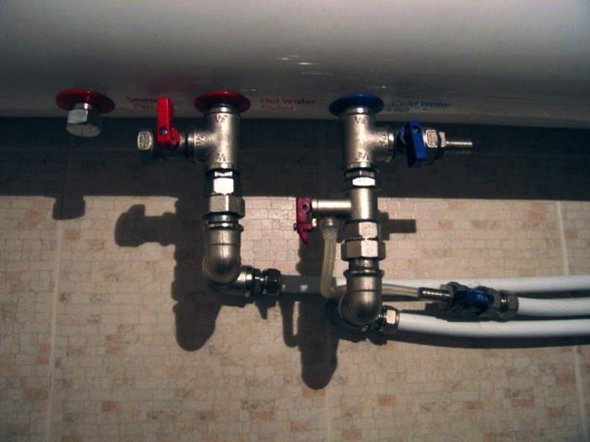

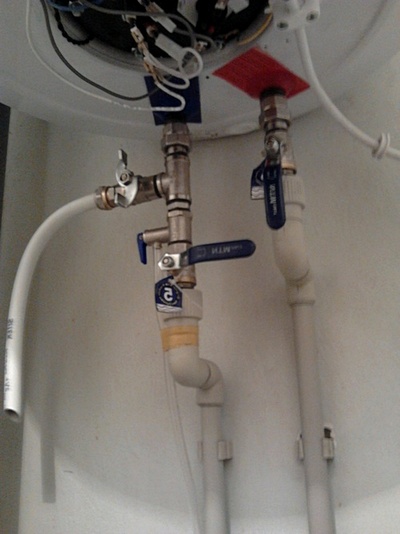

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено. Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 вольт. Нагрузка токовая, как правило, не менее 10А.

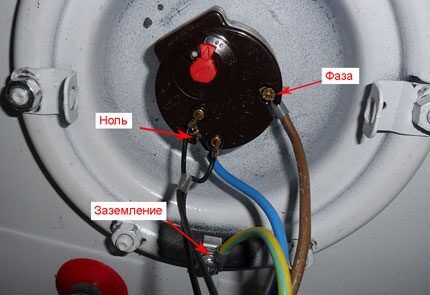

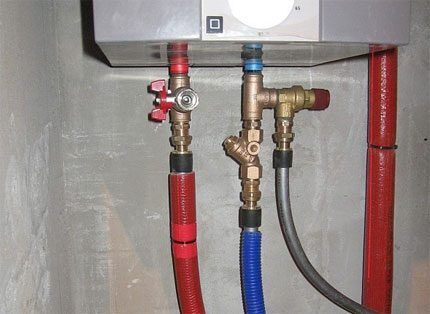

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВт	Ток отсечки автомата, А
3,5	20
5,5	25
6,5	30

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

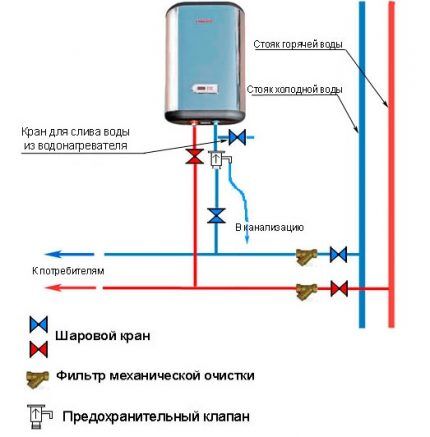

Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи. При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Упрощённой, по сравнению с бойлерами-накопителями, рассматривается схема подключения проточного нагревателя. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки. Нередко монтажная ошибка с подключением фильтра (отказ от установки) приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм. Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

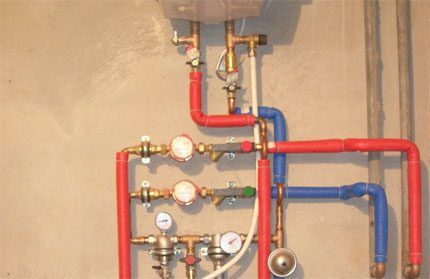

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа. Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

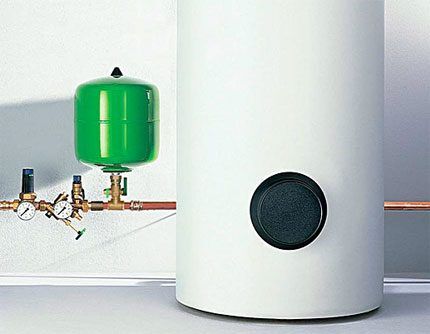

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на монтаж. Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

sovet-ingenera.com

Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

Как обеспечить горячей водой жилище, в котором ГВС не предусмотрено или регулярно отключается? С помощью нагревателя. В продаже можно найти удобные устройства различной конструкции и производительности.

Они относительно просты в установке и управлении. Важнейший этап монтажа устройства — соединение его с водопроводной системой дома. Если схема подключения водонагревателя к водопроводу точно соблюдена, агрегат верой и правдой прослужит многие годы.

При самостоятельной установке такого сложного электроприбора следует учесть еще целый ряд важных нюансов.

Содержание статьи:

Виды электрических водонагревателей

Наибольшей популярностью у покупателей пользуются два типа устройств: приборы накопительного типа, их также называют бойлерами, и проточные водонагреватели.

Бойлеры для воды: необходимый современный атрибут в ванной комнате

Первые функционируют следующим образом: холодная вода поступает в специальный резервуар, снабженный нагревательным элементом.

Там она подогревается до необходимой температуры и затем подается в водопроводную систему. В проточном нагревателе резервуар-накопитель отсутствует, вода нагревается в процессе прохождения через специальную колбу, в которой размещен нагревательный элемент.

Поэтому процедура подключения к водопроводной системе устройств разных типов существенно различается.

Бойлеры проще установить, они обычно дешевле проточных нагревателей и менее требовательны к качеству электрической сети, чем проточные устройства.

Поэтому накопительные агрегаты намного популярнее. Проточные нагреватели устанавливают как можно ближе к точке разбора горячей воды, например, прямо на кран с водой.

Устройство позволяет получить горячую воду практически мгновенно, однако расходы на подогрев будут довольно большими.

Что необходимо учесть перед началом монтажа?

Хорошая подготовка — залог успешной установки нагревателя. Сначала рекомендуется тщательно изучить инструкции производителя, особое внимание уделив вопросам безопасности.

Следующий важный момент — выбор места для установки нагревателя. Вот несколько полезных моментов:

• Прибор должен быть доступен для обслуживания в любое время.
• Для установки навесной модели следует выбрать стену, которая способна выдержать двойной вес прибора с полной загрузкой.
• Необходимо провести диагностику состояния проводки, исправить выявленные недочеты и сравнить характеристики с требованиями изготовителя.
• Изучить состояние водопроводной системы: труб и стояков, поскольку работа нагревателя зависит не только от количества, но и от качества поступающей воды.

Если место для нагревателя выбрано правильно, его будет проще установить и обслуживать.

Инструменты и материалы

Набор инструментов и материалов, необходимых для подключения водонагревателя к системе водопровода, может варьироваться в зависимости от особенностей прибора.

Начинающий мастер может ориентироваться на следующий примерный список:

• перфоратор с набором насадок;
• гаечный и разводной ключи;
• прямая и крестовая отвертка;
• рулетка;
• кусачки;
• пассатижи и т.п.

Кроме того, понадобятся трубы и фитинги, чтобы соединить нагреватель с водопроводной системы. Необходимы средства герметизации соединений: льняная нить, ФУМ-лента, специальная паста.

Не помешает заранее запастись парой соединительных шлангов, двумя-тремя запорными кранами и таким же количеством тройников.

Для подключения бойлера к водопроводу можно использовать специальные гибкие шланги подходящего размера, но при этом не слишком длинные

В комплекте с нагревателем обычно поставляются только крепежные элементы, да и они не всегда подходят для конкретной ситуации.

Например, если планируется установка прибора на стену с толстым отделочным слоем, следует запастись достаточно длинным крепежом.

Различные схемы подключения бойлера

Чтобы присоединить бойлер к водопроводу, обычно используют схему, которая представлена ниже:

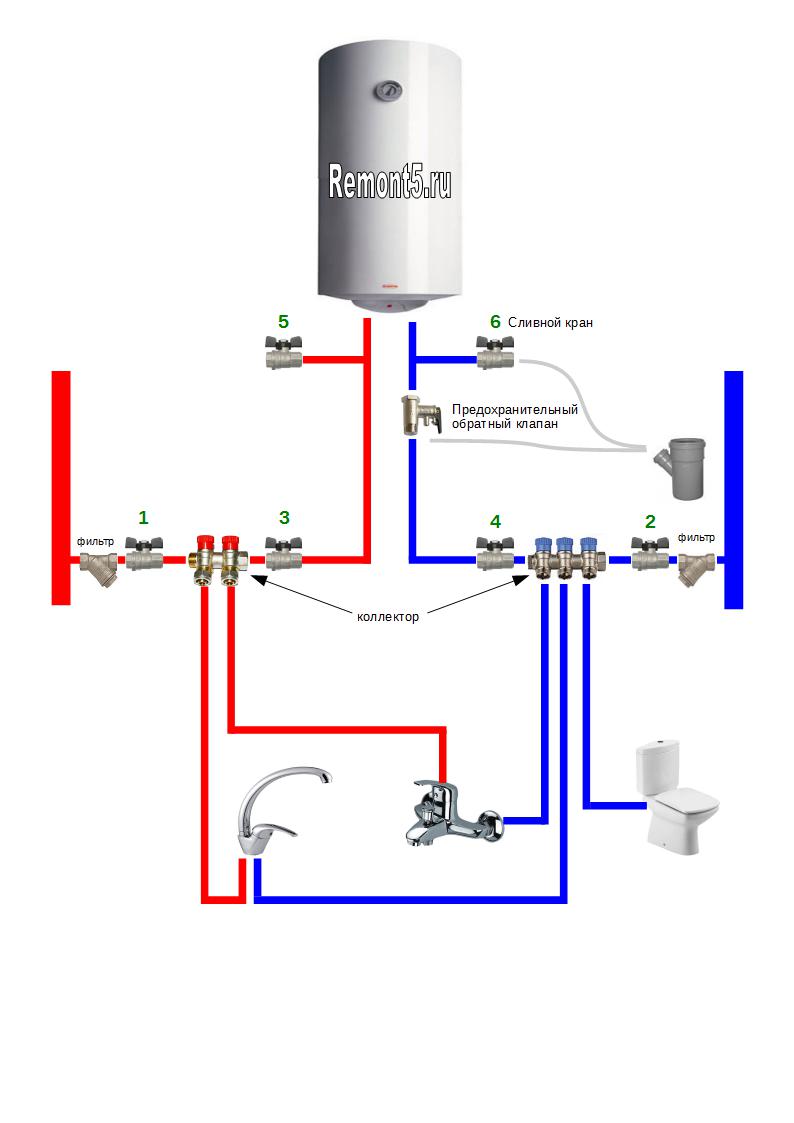

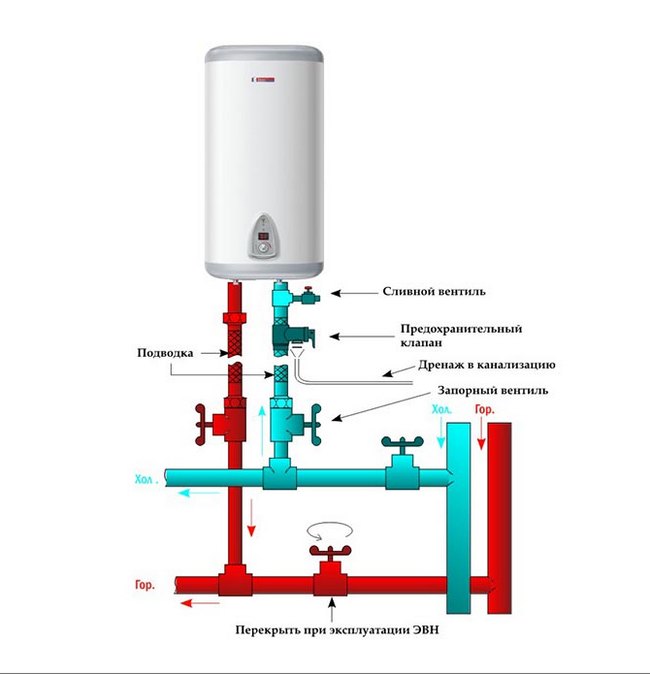

На схеме представлен порядок подключения накопительного водонагревателя к обычной водопроводной системе. Указано расположение кранов, запорного клапана, слива и т.п.

На рисунке показано условное расположение стояков, которые обозначены словами “холодная вода” и “горячая вода”. Цифрами “1” и “2” указаны обычные запорные краны.

Один из них открывают, чтобы в бак поступала холодная вода, через другой нагретая до нужной температуры жидкость подается в горячую часть водопровода.

В те периоды, когда накопительный водонагреватель не работает, эти краны рекомендуется перекрывать.

Под цифрами “3” и “4” значится еще одна пара кранов. Эти устройства отвечают за поступление воды в квартиру из общего стояка.

Обычно они имеются в каждой квартире независимо от того, есть в квартире бойлер или нет. И если кран “3”, по которому поступает холодная вода, перекрывают только если нужно прекратить подачу воды в квартиру, то кран “4” следует во время работы нагревателя полностью перекрывать.

Если этого не сделать, то горячая вода из бойлера будет уходить в домовой стояк.

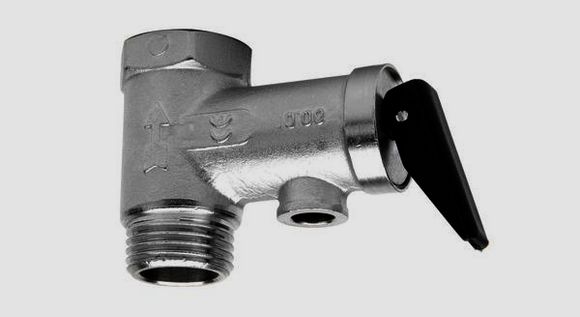

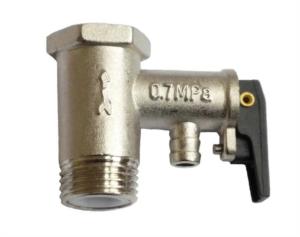

Номер “5” — это место монтажа обратного клапана. Это очень важный элемент системы подключения водонагревателя, поскольку он предохраняет технику от поломки.

В случае отключения холодной воды (что случается не так редко, как хотелось бы) именно обратный клапан не позволит жидкости покинуть накопительный бак бойлера.

При отсутствии обратного клапана вода уйдет из устройства обратно в стояк. В результате нагревательные элементы будут работать вхолостую, что приведет к их быстрой поломке.

Следует помнить, что обратный клапан производители бойлеров обычно включают в комплект поставки, поэтому уточнить его наличие необходимо еще в процессе покупки устройства.

При подключении к водопроводной системе накопительного нагревателя используются запорные краны, с помощью которых можно управлять поступлением воды в бак

Кран, который обозначен цифрой “6”, предназначен для слива воды из бака водонагревателя. Этот кран используют крайне редко, например, если устройство нуждается в ремонте или предусмотрен его демонтаж.

В этом случае согласно технологии воду из бака необходимо слить. Не стоит пренебрегать установкой этого элемента, поскольку опустошение бака большой емкости другими способами может оказаться довольно трудоемким.

Кран для слива должен всегда находиться несколько выше, чем обратный клапан, иначе удалить воду из бака не удастся.

Таким образом, если накопительный водонагреватель работает, то краны “1”, “2” и “3” должны быть открыты, а кран “4” следует перекрыть. Если же бойлер отключен, необходимо перекрыть краны “1” и “2”, а краны “3” и “4” следует открыть.

Подробная информация о подключении к водопроводу накопительного водонагревателя представлена в следующем видеоматериале:

Если нет водопровода

Во многих частных домах, и даже в крупных коттеджах частью водопроводной системы является накопительный бак.

Порой это единственная возможность обеспечить в доме нормальное давление воды в трубах. К такой системе можно также подключить накопительный водонагреватель, но при этом следует учесть ряд нюансов: расстояние от бака до бойлера, а также давление в водопроводе.

Если пространство между водонагревателем и баком составляет менее двух метров, можно использовать следующую схему подключения к водопроводу:

Но бывает и так, что расстояние между этими устройствами более двух метров. В этом случае между баком и краном следует поставить специальный предохранительный клапан, как показано на схеме:

Если расстояние между баком и накопительным водонагревателем превышает два метра, в схему подключения обязательно включают предохранительный клапан

Если давление в водопроводной системе дома превышает 6 бар, специалисты рекомендуют установить перед водонагревателем редуктор, который позволит понизить давление воды, поступающей в емкость для нагрева.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

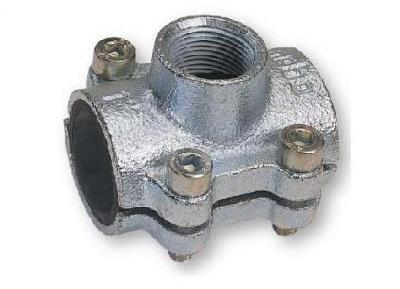

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством. Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали.

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя — герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
2. С помощью резака выполнить разрезы на полипропиленовых трубах.
3. Впаять в местах отвода тройники.
4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
5. Установить муфты и краны.
6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

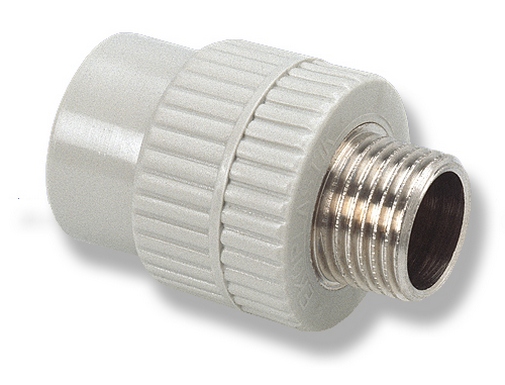

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

1. Перекрыть подачу воды на трубы в доме.
2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
3. Установить в разрезе тройник.
4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

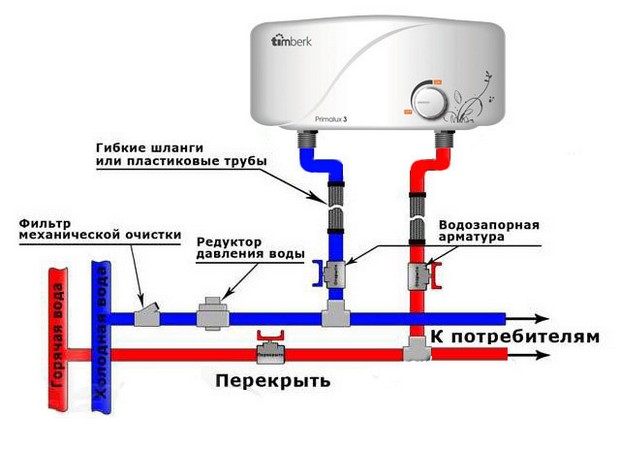

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему — через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю.

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

vannapedia.ru

схема, установка бойлера своими руками, видео

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

• Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

  Устройство накопительного нагревателя воды

• При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

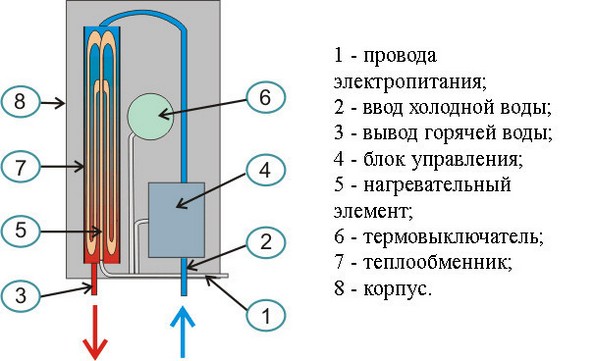

  Схема устройства проточного водонагревателя

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

• измерительные приспособления (линейку или рулетку),
• ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
• крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
• монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
• тройники (фитинги, предназначенные для врезки в водопровод),
• запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
• материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
• гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

А если засорился унитаз — что делать в домашних условиях расскажет наша другая статья.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

• тройник,
• шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
• предохранительный клапан с дренажным отводом,
• запорный вентиль для отключения системы,
• трубопровод.

На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

• редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
• фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Монтаж проточного водонагревателя

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

okanalizacii.ru

Как подключить водонагреватель к водопроводу в квартире или доме

Все чаще взамен газовой колонки в квартире и частном доме устанавливают электрический водонагреватель. Он удобен в эксплуатации, не требует специального разрешения, составления проекта и другой волокиты, как с газовыми аналогами. Даже если в квартире есть подвод горячей воды, бойлер станет своеобразным резервом на случай ее отключения. Но такой, на первый взгляд, простой электроприбор надо правильно подключить к домашнему водопроводу. Допущенные ошибки могут привести к выходу из строя бойлера и даже разрыву бака от избыточного давления. Давайте сейчас рассмотрим, как подключить бойлер к водопроводу, и какие бывают их разновидности.

Виды электрических водонагревателей

Рассматривая электрические бойлеры, можно выделить два основных вида: проточный и накопительный. Каждый из них имеет свои недостатки и преимущества, но все выполняют одну функцию – обеспечивают горячей водой.

Бойлеры накопительного типа

Электрический водонагреватель с большим баком называется накопительный. Он удобен тем, что можно сделать небольшой запас воды. Если правильно подключен трубопровод, то есть, предусмотрен сливной кран, этим запасом можно воспользоваться, когда в квартире или доме отсутствует по каким-либо причинам подача воды.

Состоит накопительный бойлер из следующих деталей:

• бак определенной емкости для воды, утепленный пенополиуретаном, помещен в наружный корпус из нержавейки или эмалированной стали;
• внутри бака установлен нагревательный элемент – ТЭН. Его мощность варьируется от 1,2 до 3 кВт. Бывают модели с «сухими» ТЭНами. В них нагревательных элемент не соприкасается с водой, а отделен специальной колбой, заполненной маслом;
• работой ТЭНа управляет термостат, а магниевый анод защищает металлические поверхности от коррозии.

В рабочем состоянии внутри бойлера постоянно находится под давлением горячая вода, температуру которой задает сам пользователь.

Электрический водонагреватель объемом до 150 л комплектуется ТЭНом мощностью не более 2 кВт. Постоянное поддержание в нем горячей воды температурой 60–65о считается экономически выгодным.

Среди достоинств устройства можно выделить такие:

• мощность нагревателя не более чем у обычного утюга позволяет подключать накопительный водонагреватель к обычной розетке, но обязательно при наличии заземления;
• простое подключение к водопроводу и электросети можно выполнить самостоятельно;
• плавная регулировка температуры и длительное сохранение горячей воды подчеркивает экономичность и комфортность пользования устройством;
• от бойлера можно провести автономную систему горячего водоснабжения или подключить его в действующую сеть как резерв.

Если говорить о недостатках, то здесь можно выделить большие габариты и вес, что усложняет монтаж на стену. При необходимости малого количества горячей воды придется греть содержимое всего бака.

Бойлеры проточного типа

Такие устройства врезаются непосредственно в водопроводную трубу и производят нагрев воды только при ее расходе. Чтобы ТЭН успевал нагревать проточную воду, его мощность варьируется от 3 кВт и более.

Под такой нагреватель, возможно, потребуется проложить отдельную ветку электропроводки большего сечения. Но это не значит, что он будет расходовать больше электроэнергии, чем накопительный аналог. Проточный агрегат греет только такое количество воды, которое требуется для пользования, а не весь бак. Например, чтобы нагреть до 60о восьмидесятилитровый бак воды ТЭНом 2 кВт, потребуется около получаса. За это время расходуется 1 кВт электроэнергии. Проточный агрегат с ТЭНом 4 кВт в течение 15 минут будет сразу подавать горячую воду в душ, израсходовав те же 1 кВт.

Основные достоинства проточных моделей заключаются в следующем:

• расход электроэнергии идет только при пользовании водой, причем на выходе она подается горячей сразу после включения;
• небольшие габариты позволяют смонтировать устройство в любом удобном месте.

К сожалению, недостатков намного больше:

• требуется монтаж усиленной электропроводки;
• слабый напор горячей воды на выходе и невозможность ее направления в разные точки от одного агрегата;
• ступенчатая регулировка температуры не очень комфортна для пользования, например, душем.

На сегодняшний день цена на проточные модели снижается, поэтому есть возможность устанавливать несколько штук на разные точки.

Монтаж проточного агрегата

Правильно подключить проточный нагреватель поможет прилагаемая к изделию инструкция. Схема довольно проста. Она предусматривает врезку в водопровод отводов для подсоединения агрегата и подвод к нему электропроводки соответствующего сечения.

Проточный водонагреватель может иметь два вида подключения:

1. Мобильное подключение выполняют через душевой шланг. Для этого врезают тройник в трубу водопровода с холодной водой. На центральный выход тройника ставят шаровой кран и с помощью фитинга подсоединяют шланг с нагревателем.
2. Стационарное подключение имеет больше узлов. Водопроводную трубу разрезают для установки двух тройников и крана между ними. На центральные выходы тройников тоже ставятся шаровые краны, а от них через отводы подсоединяют водонагреватель. Схема работы проста. Когда кран между тройниками закрыт, вода проходит сквозь нагреватель и подается в кран уже горячей. Если бойлер надо отключить, два крана на центральных выходах тройников закрывают, а тот, что стоит между ними открывают. Холодная вода по трубопроводу идет мимо водонагревателя.

Пользуясь проточными нагревателями надо следить, чтобы напряжение не подавалось без наличия в трубах воды. Иначе он может перегореть.

Пошаговая инструкция монтажа накопительного бойлера

Схема установки накопительного бойлера немного сложнее. Здесь потребуется правильно сделать разводку трубопровода, прочно закрепить бак, и сделать подключение электропроводки.

Выбор места под бак и его установка

Накопительная емкость занимает определенное место в помещении, поэтому ее надо эффективно разместить, чтобы не занимать лишнее пространство. Но в то же время бойлер должен располагаться как можно ближе к водоразборным точкам. Удаленное расположение водоразборного крана от нагревателя увеличивает ожидание поступления горячей воды.

Удобное размещение накопительного бойлера при раздельном санузле

Место крепления выбирают по планировке помещения:

• планировка в частном доме отличается от квартир. Здесь ванная комната, туалет и кухня могут находиться далеко друг от друга, а один бойлер должен подать горячую воду на все комнаты. Здесь надо определить важную комнату, куда в первую очередь должна подаваться подогретая вода и установить ближе к ней водонагреватель;
• традиционная планировка квартиры предусматривает совокупность всех этих комнат, поэтому выбирать месторасположения бака здесь будет проще.

Чаще всего бак устанавливают над унитазом. Он не занимает полезное пространство и находится близко к канализации, что позволяет удобно стравливать воду с предохранительного клапана. Агрегат крепят к стене анкерами. Бак с водой имеет большой вес, поэтому если стена рыхлая под него из профильной трубы сваривают дополнительную подпорку.

Подключение водопровода

Оптимальным вариантом подключения считается схема с возможностью слива из емкости воды.

Пошаговое выполнение работ выглядит так:

1. Дом отключают от подачи холодной воды, а в квартире дополнительно перекрывают стояк с горячей водой. Сбор всех узлов схемы начинают от подвешенного на стену водонагревателя. Для герметизации соединений на резьбу наматывают лен или ФУМ ленту.
2. Снизу бака находится два патрубка с резьбой. Справа – это вход холодной воды, помеченный синим цветом, а слева – это выход горячей воды, помеченный красным. Паковку начинают с холодной воды.
3. На входной патрубок накручивают латунный тройник. Его надо провернуть поперечным отверстием в удобную сторону для слива воды. В это же отверстие через латунный переходник накручивают шаровой кран. К нему подсоединяют патрубок со шлангом для слива воды. В идущую вниз резьбу тройника тоже накручивают шаровой кран для отключения подачи холодной воды внутрь емкости.
4. Теперь очередь за самым важным – предохранительным узлом. Бойлер комплектуется предохранительным клапаном, который монтируют сразу за нижним краном на тройнике. Чтобы правильно его установить, на корпусе есть направляющая стрелка. Сбоку клапана находится штуцер для стравливания воды. На него хомутом крепят прозрачный армированный шланг и опускают его в канализацию.
5. Родные клапана не всегда надежны, поэтому часто покупают отдельно «группу безопасности». Она состоит из обратного клапана, устанавливаемого на кран, выходящий из нижней резьбы тройника. Предохранительный клапан ставят отдельно на средний выход тройника.
6. Далее осталось подвести холодную воду. Это можно сделать любыми трубами, например, металлопласт или экопласт по желанию. Чтобы не разрезать трубу основного водопровода, подключение можно сделать через тройник, установив его на резьбовом подсоединении бачка унитаза или водоразборного крана умывальника.
7. Узел горячей воды собирается аналогично холодной только без клапана. В частном доме от выхода горячей воды из бойлера делают разводку трубопровода к водоразборным точкам. В квартире выход водонагревателя соединяют с трубопроводом горячего водоснабжения. В этом случае при работе бойлера закрывают кран на стояке, подающем централизованную горячую воду.

На этом водонагреватель к водопроводной системе подключен, осталось подвести электропроводку и можно использовать по назначению.

Подключение бойлера к открытой емкости

Иногда в частном доме можно встретить вместо водопровода открытую накопительную емкость для воды, установленную на чердаке. К ней тоже можно подключить водонагреватель аналогичным способом. Единственное условие, агрегат должен находиться не ближе 2 м к емкости. А если создается давление больше 6 бар, то перед бойлером ставится редуктор.

Существует 2 схемы подключения к открытой емкости:

Закончив все подключения, систему испытывают на работоспособность. Если все было сделано правильно, помещение будет обеспечено горячей водой.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Схема подключения водонагревателя к водопроводу в квартире: фото, видео, инструкция

Наличие горячей воды в доме или квартире — один из основных признаков уровня комфорта и уюта в них. В далеком прошлом ее источником были дровяные титаны‑бойлеры — громоздкие, дымные и неудобные в эксплуатации устройства. Затем их сменили проточные газовые колонки, обладавшие массой преимуществ: быстрым выходом на рабочий режим и расходом топлива только во время использования, но имевшие и недостатки: необходимость централизованного газоснабжения, взрыво‑ и пожароопасность при неправильной эксплуатации.

Бойлер для воды накопительного типа

Параллельно со строительством теплоэлектроцентралей в крупных городах стали развиваться трубопроводные сети централизованного горячего водоснабжения и отопления. Они позволили потребителям забыть о проблемах с горячей водой, напоминая о них только во время плановых отключений в летние месяцы. Именно в это время большинство домовладельцев задумывается о дополнительном резервном источнике теплой воды, доступном по цене и несложном в установке.

Конструкции водонагревателей

В большинстве случаев взгляд домохозяев обращается на практичные и удобные в эксплуатации электроводонагреватели, которые делятся на два основных класса:

Накопительные бойлеры

Такой бойлер представляют собой теплоизолированный вспененным пенополиуретаном бак сравнительно большой емкости, оснащенный внутри:

• термоэлектронагревателем‑ТЭНом электрической мощностью 1,2~3 kW;
• регулятором‑термостатом, обеспечивающим отключение прибора при достижении пороговой температуры;
• антикоррозийным защитным магниевым анодом.

Наружный корпус бака изготавливается из эмалированной или нержавеющей стали. Толщина ППУ‑термоизоляции составляет обычно 2~3 см.

Во включенном состоянии прибор поддерживает, периодически включаясь/выключаясь, температуру воды на установленном уровне: обычно 60~65° — такое значение считается наиболее выгодным экономически.

Определяющей характеристикой накопительных электрокотлов является емкость бака, от которой зависит и мощность ТЭНа. При объеме до 150 л мощность не превышает 2 kW.

Основные достоинства этих устройств:

• независимость от дополнительных источников энергии, кроме электрической;
• небольшая электромощность;
• относительная простота подключения как к электрической сети, так и к водопроводу;
• плавная регулировка температуры воды смесителем;
• долгое сохранение температуры нагретой воды;
• простота обслуживания, малые эксплуатационные расходы.

Главными недостатками электробойлеров накопительного типа считаются:

• относительно крупные габариты и вес;
• долгое ожидание выхода на рабочий режим;
• понижение температуры на выходе в процессе расхода горячей воды;
• ограниченная емкость бака;
• нагрев большого объема воды при потребности в малом ее количестве.

Еще одним преимуществом накопительных электроводонагревателей является возможность создания полностью автономной системы горячего водоснабжения, либо включения в уже готовые сети в качестве резервного источника теплой воды.

Проточные бойлеры

Эти устройства включаются и производят непрерывный нагрев проточной воды только во время ее расхода. Такая конструкция предполагает наличие ТЭНа большой электрической мощности — от 3 kW и выше. Этот параметр и является определяющим для водогрейных устройств проточного типа.

Бытует распространенная точка зрения, что проточные приборы из‑за их высокой электрической мощности неэкономичны. Это мнение ошибочно.

Приведем пример: накопительный водонагреватель емкостью 80 л. с 2‑kW ТЭНом нагревается до 60° не менее получаса летом, а зимой и того больше, потребляя при этом 1 kWh электроэнергии. 4‑kW проточный электроводонагреватель при 15‑минутном пользовании душем — тот же 1 kWh.

Главные преимущества проточных водогрейных устройств:

• моментальный выход горячей воды;
• автоматическое включение при открытии крана: электроэнергия расходуется только во время пользования прибором;
• небольшие габариты и вес;
• удобство и быстрота монтажа.

Из недостатков можно назвать только:

• потребность в усиленной электропроводке, обусловленная большой мощностью прибора;
• небольшой напор воды на выходе;
• ступенчатое переключение температуры воды;
• невозможность работы на нескольких потребителей — каждый прибор подключается индивидуально лишь к одной точке пользования горячей водой: кухонной мойке, раковине в туалете, душевой кабине.
• Правда, за последние несколько лет стоимость этих устройств существенно снизилась, так что потребность в приобретении для дома двух–трёх приборов такого типа уже не является препятствием.

Инструкция по монтажу

Подключаем бойлер к водопроводу

Установка проточных электроустройств обычно не вызывает затруднений: она заключается во врезке в водопроводную трубу отвода, оснащенного шаровым запорным клапаном, а также подведении электрической линии сечением соответствующим электромощности прибора.

Монтаж накопительных агрегатов более сложен и требует некоторой электро‑ и сантехнической подготовки, хотя бы начального уровня. Установку можно сравнить с монтажом счетчика в ванной.

Схема монтажная бойлера

Не стоит начинать работу без предварительного эскиза или чертежа подключения прибора. Схема подключения водонагревателя к водопроводу в квартире в случае его установки как резервного источника теплой воды приведена на рисунке:

Схема подключения водонагревателя к водопроводу

На нем цифрами обозначены:

1. Запорные вентили основные. Служат для перекрытия подачи воды в квартиру от общего водопроводного стояка.Внимание! В то время, когда горячая вода в квартиру подается от стояка, запорный вентиль на общей трубе должен быть открыт, а на отводе к бойлеру закрыт. В случае подачи воды от электроводогрейного котла — вентиль на отводе открывается, а на стояке закрывается. Иначе ваш водонагреватель будет обеспечивать горячей водой весь подъезд.
2. Запорные клапаны водонагревателя — для выполнения ремонтных работ и техобслуживания электробойлера.
3. Предохранительный клапан с дренажным отводом. Предназначен для стравливания избыточного давления воды в баке при ее нагревании.Обратите внимание! Выравнивание давления сопровождается сбросом излишней воды из клапана. Для ее отвода не на пол, а в сторону следует снабдить клапан дренажной трубкой.
4. Сливной вентиль с патрубком. Предназначен для опустошения бойлера, которое может понадобиться, например, на даче при консервации водопровода на зиму.Важно! Освобождение бака от воды может потребоваться также при замене сгоревшего ТЭНа или магниевого анода, предотвращающего внутренности аппарата от коррозии.

При отсутствии в водопроводной системе фильтра грубой очистки воды не помешает поставить его на входной трубе от стояка. Это будет полезным не только для водогрейного котла, но и другим электроприборам: стиральной и посудомоечной машинам, например.

Если дом старой постройки и в нем не было изначально предусмотрено стояка горячего водоснабжения, то накопительный бойлер вполне может использоваться в качестве основного источника теплой воды. В этом случае, перед тем как подключить электрический бойлер к водопроводу, следует в квартире смонтировать соответствующий трубопровод горячей воды с разводкой ко всем смесителям в ванной комнате и на кухне.

Выбор местоположения

Прежде чем начать установку водонагревателя, следует определиться с его размещением. Как правило, нужно продумать дизайн ванной комнаты до мелочей, чтобы впоследствии не сожалеть.

Электробойлеры накопительного типа имеют два конструктивных исполнения:

• Вертикальное — предназначены для подвешивания на стену непосредственно в помещении.
• Горизонтальное — для скрытой установки в чердачном или мансардном помещении, либо в подпотолочном пространстве.

Вертикальные аппараты занимают часть пространства помещения и более заметны, но они могут быть размещены в непосредственной близости к точке подключения, а потому проще в установке и требуют меньше трубопроводных материалов и монтажных работ. Да и бесполезных тепловых потерь в длинных трубах удастся при этом избежать.

Кроме того, корпуса приборов могут быть в круглом или плоском исполнении. Последнее наиболее предпочтительно, как занимающее меньше полезного пространства помещения и более удобное в установке, а также эстетичное для взгляда. Выбирая место размещения аппарата, учитывайте возможность доступа к нему при выполнении ремонтных работ и техобслуживании.

Обратите внимание! Стена в месте установки агрегата должна быть прочной, желательно капитальной, способной выдержать вес бака вместе с заполняющей его водой. Некапитальную стену при необходимости следует усилить дополнительными конструкциями.

Инструменты для установки

Подготавливаем инструменты для монтажа

Перед началом любой работы приготовьте необходимый набор инструментов. Его комплектность зависит от типа водопроводных труб в доме. Учитывая, что медные и полимерные трубопроводы пока еще являются экзотикой, рассмотрим набор инструмента для стандартных стальных труб:

• газовый трубный ключ №2 либо переставной «крокодил», а лучше — тот и другой вместе;
• разводной гаечный ключ;
• ножовка по металлу или ручной труборез;
• резьбонарезной инструмент с головками соответствующего диаметра;
• электродрель с перфоратором и сверла по бетону;
• отвертки: фигурная и электрическая;
• пассатижи;
• кусачки‑бокорезы;
• рулетка или складной метр, линейка, угольник, уровень, карандаш.

Материалы для монтажа

Подключаем фитинги для водонагревателя

Для монтажа потребуется также обязательный набор установочных и расходных материалов:

• фасонные фитинги: уголки, тройники, муфты, сгоны соответствующего толщине водопроводных труб диаметра;
• шаровые запорные вентили;
• клапан давления предохранительный;
• гибкие шланги для подводки к бойлеру;
• пакля сантехническая или тефлоновая монтажная лента;
• провод электрический;
• шурупы или крюки и дюбели, либо анкерные болты Ø 8~10 мм.

Пошаговая инструкция

Монтаж электробойлера начнем с подвески его на стене в выбранном для размещения месте.

• Замерив установочные размеры агрегата или взяв их из технического паспорта, разметьте на стене и просверлите отверстия, вставьте дюбели.
• Наживив шурупы, повесьте бойлер и надежно зафиксируйте ими.

После установки котла и проверки надежности его крепления приступайте к сантехническим работам:

Запорный вентиль водопровода

• Перекройте запорные вентили трубопроводов к стоякам горячей и холодной воды.
• Разметьте на трубах места врезки тройников‑отводов под агрегатом.
• Внимание! Соединительные штуцеры у всех современных электроводогрейных котлов помечены синим цветом для холодной воды и красным — для горячей. Соответственно под ними и размечайте места установки тройников.
• На каждом контуре трубопровода вырежьте кусок трубы длиной равной сумме длин тройника и сгона.
• Нарежьте резьбу с обоих концов вырезов.
• Накрутите на один конец выреза тройник, закрутите в него сгон стороной с короткой резьбой. На длинную накрутите контргайку и прямую муфту. После выравнивания тройника накрутите муфту на другую сторону выреза в трубе и зафиксируйте контргайкой. Все соединения трубопроводов выполняйте, используя для герметизации паклю или тефлоновую ФУМ‑ленту.
• Проделайте то же самое с другой трубой.
• Закрутите в отводы сгоны, подобрав их длину так, чтобы свободные концы были на одном уровне.
• Навинтите на них шаровые запорные клапаны.
• Закрыв их, откройте краны на входе стояков и проверьте герметичность всех соединений. При необходимости перекройте воду и исправьте проблемные участки.
• Между запорным вентилем на отводе холодной воды и баком электрокотла смонтируйте дополнительно предохранительный клапан и тройник со сливным краном.
• Соедините водогрейный котел с трубами гибкими шлангами.Не используйте жесткое соединение бойлера с трубопроводом. Температурные и сезонные деформации металла трубопроводов и стен здания обязательно вызовут вскоре нарушения герметизации соединений. Вместо гибких шлангов можно использовать небольшое U‑образное колено.
• Еще раз тщательно проверив герметичность всех соединений, можно заполнить электрокотел водой. Для этого откройте оба запорных вентиля. Затем, открыв кран горячей воды на смесителе, дождитесь ровной и непрерывной струи из него.Внимание! Категорически запрещается включать бойлер в электрическую сеть при пустом баке: это вызовет немедленное перегорание ТЭНа.

Закончив монтаж трубопроводов, можно приступить к подключению электропроводки:

Схема подключения водопровода к электрической сети

• Несмотря на то что термоагрегаты накопительного типа имеют невысокое электропотребление, которое способна выдержать стандартная квартирная проводка, лучше провести к прибору отдельную линию от электрощитка, подключив его через персональное УЗО — устройство защитного отключения.

• Очень важно! Любые электроводонагреватели обязательно должны иметь защитное заземление, без которого пользоваться ими категорически запрещено! Если в домашней электропроводке не было предусмотрено третьего заземляющего провода, можно сделать защитное зануление. Оно выполняется отдельным кабелем, подключенным к корпусу электрощита и входному нулевому проводу. Ни в коем случае не стоит надеяться на заземление водопроводных труб: сосед снизу мог уже заменить их на полипропиленовые. Также нельзя подключать корпус прибора к нулю в розетке: при любой перекоммутации в распределительной коробке ноль и фаза могут поменяться, и аппарат окажется под сетевым напряжением.
• Обесточьте питающую прибор электролинию, вынув провод из розетки или отключив защитный автомат на электрощите. Только затем снимите защитную крышку с бойлера.
• Электрическое подключение прибора выполняйте в соответствии с обозначениями на клеммах под крышкой:
  • L — фаза.
  • N — ноль
• Защитное заземление или зануление подключается к винту‑зажиму на корпусе прибора.
• Выполнив электрический монтаж, убедитесь еще раз, что бак котла заполнен водой, закройте защитную крышку и включите электропитание. Должна загореться красная лампочка на корпусе аппарата. Контрольной электрической отверткой убедитесь в отсутствии напряжения на корпусе.
• Если электробойлер оснащен стрелочным термометром, то через некоторое время можно наблюдать повышение температуры воды.

На этом монтажные работы можно считать законченными. В процессе эксплуатации агрегата не забывайте следить за герметичностью всех соединений, надежностью электрических контактов. При постоянном пользовании водонагревателем примерно раз в год желательно производить замену магниевого анода, это значительно удлинит срок его безаварийной службы.

Очень важно! При выполнении любых работ необходимо соблюдать правила общей и электробезопасности. Резку металла и другие действия производите в защитных перчатках или рукавицах. При сверлении бетонных стен надевайте защитные очки. Все работы по электромонтажу выполняйте на обесточенных электроприборах.

Для домашнего мастера даже при бюджетном ремонте ванной необходимыми являются навыки установки смесителя и умение подключить кондиционер. Если умение есть, то работа по монтажу электроводонагревателя не вызовет особых затруднений, главное — внимательность, аккуратность и тщательность на каждом шаге. Если опыта недостаточно, лучше перед включением смонтированного аппарата показать его более опытному и квалифицированному мастеру.

abvmaster.ru

подготовка, выбор места, установка бойлера

Для того чтобы в периоды отсутствия в кране горячей воды иметь возможность принимать душ или с комфортом мыть посуду на кухне, многие люди устанавливают в квартире водонагреватель. В магазинах они предлагаются самых разных моделей от различных производителей. Процедура монтажа не представляет большой сложности, поэтому любой владелец квартиры может своими руками выполнить установку этого прибора.

Подготовка к монтажу

При выполнении монтажных работ самое главное – обеспечить правильное соединение труб. Кроме этого, необходимо подобрать наилучшее место для установки водонагревателя. Также следует выполнить еще одно условие — запитать от электрощитка кабель, к которому и следует подключать бойлер, ведь это устройство требует отдельной электрической схемы для своего подключения.

Необходимые материалы

При выполнении установки оборудования используются самые простые материалы. Обычно для качественного выполнения монтажа необходимо применять:

• отрезок пластиковой трубы;
• латунные краны;
• переходники.

Для того чтобы выполнить работы по электрической части, достаточно заранее приобрести:

• медный кабель;
• необходимые элементы для крепежа к стенке;
• саморезы.

Схема подключения к водопроводу

Схема подключения водонагревателя к системе водопровода состоит из нескольких этапов. Первый этап предполагает подключение прибора к системе водоснабжения. На втором проводятся работы по созданию отдельной электрической линии для водонагревателя. В схеме подключения нет сложных моментов. Если следовать инструкции производителя, то все можно выполнить правильно, не допустив ошибок.

Последовательность работ

Решив подключать нагреватель к водопроводу, необходимо первым делом установить фильтр на холодную воду. Его монтируют на вводе. Для горячей воды ничего устанавливать не нужно, поскольку бойлер будет подсоединяться только в системе холодного водоснабжения.

Если вы планируете использовать горячую воду только из бойлера, то можно вообще перекрыть ветку с горячим водоснабжением. Если устройство выступает в качестве резервного варианта получения горячей воды, то необходимо убедиться в том, что установленный экран герметичен.

Как можно ближе к квартирному вводу следует расположить вводную трубу. При этом другие разветвители не должны уменьшать общий напор. Труба, подключаемая к водонагревателю, должна использоваться только для подачи в прибор холодной воды и не применяться для чего-то другого. Для подключения устройства к водоснабжению следует использовать трубы из ПВХ с армирующим слоем. Применять металлические изделия для бойлеров нельзя, поскольку они не отвечают основным требованиям по эксплуатации, которые предъявляются к этим приборам. Для подвода труб к прибору необходимо использовать латунные переходники, а кроме этого краны. Они просты в использовании. Открывать их легко, как и закрывать.

Снизу начинается схема подключения бойлера к водоснабжению и постепенно идет вверх. Кран необходимо напаять на вводную трубу. Когда это будет сделано, выполняется установка переходника. После этого приступают к монтажу обратного клапана. Он необходим для того чтобы был исключён перелив воды из бака в обратный водопровод. Стоит сказать, что клапан обеспечивает обратный сброс воды при повышенном давлении в водонагревателе. Переходную гайку необходимо смонтировать на выходе из емкости. Она соединяется с общим краном. Таким образом, выполняется разводка горячей воды.

Схема подключения к электросети

Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля. Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.

Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

Как выбрать место для установки?

Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:

• один используется для кухни;
• другой предназначен для санузла.

Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

Самостоятельный монтаж бойлера

Если вы решили не прибегать к услугам специалиста и выполнить работы по установке водонагревателя своими силами, то в этом случае начинать выполнение работ необходимо с того, что размечают место под крепёж. В одиночку с этой работой не справиться, поэтому необходимо привлечь к установочным работам помощника. Вам может помочь кто-то из друзей или близких родственников. Один человек должен держать бойлер, а в это время другой выполняет разметку.

Примеряя место, где будет располагаться бойлер, необходимо оставить расстояние между верхом агрегата и потолком. Оно должна быть не меньше 10 см. Необходимость в таком зазоре связана с тем, что с его помощью можно без проблем снять или навесить бойлер, когда в этом возникнет необходимость. В этом случае достаточно легко приподнять его, и устройство снимется с крепления.

Существует достаточно простой способ, который позволяет выполнить без каких-либо затруднений разметку под крепеж. В виде прямоугольника на большинстве моделей выполнены отверстия для крепежа. Необходимо приложить прибор к стене, а потом обвести их по внутреннему контуру. Далее в каждом из них следует провести диагональную линию, на пересечении которых и будет находиться оптимальная точка для сверления отверстия для крепежа. Если этот вариант вас не устраивает, то в этом случае необходимо, используя рулетку, разметить место под отверстия, замерив расстояние между потолком и крепежной планкой.

Выполнять скручивание крепежных винтов не следует до упора. Гораздо лучше оставить некоторое расстояние до стены, примерно 1,5 см, на случай если стена имеет определенные неровности. Когда оборудование будет навешено, и вы увидите, что она шатается, то для обеспечения устойчивости можно закрутить крепежи еще на виток.

Заключение

Перебои с подачей воды в городских квартирах случаются довольно часто. Особенно летом, когда проводятся плановые ремонтные работы сетей водопровода. Каждый человек решает эту проблему по-своему. Многие владельцы городских жилищ приобретают бойлеры, которые помогают обеспечить и в такие периоды возможность пользоваться горячей водой в достаточных количествах.

Приобрести водонагреватель в настоящий момент не представляет большой проблемы. Большое разнообразие моделей позволяет подобрать наиболее подходящий вариант. Чтобы не ошибиться с выбором, необходимо не спешить с покупкой этого прибора. Сначала следует ознакомиться с основными видами бойлеров и моделями, доступными в магазинах. Нелишним будет узнать о преимуществах этих устройств.

Однако только правильного выбора водонагревателя недостаточно. Чтобы это устройство работало длительное время и не доставляло проблем, обеспечивало безопасность для владельца при пользовании им, необходимо правильно выполнить его монтаж. Значение имеет не только грамотное подключение установки к водопроводу, но и создание для него правильной электрической схемы. Многие при установке водонагревателя прибегают к его подключению при помощи сетевого кабеля к розетке. Такой вариант удобен, но подходит не для всех бойлеров. Обычно его применяют для установок небольшой мощности.

Для приборов с большой величиной этого показателя необходимо проводить отдельный кабель от электрощитка, к которому и следует подключать устройство. Если пренебречь этой рекомендацией, то быстро возникает проблема не только в ремонте оборудования, но и в замене проводки в доме, которая просто не выдержит высокой нагрузки. Поэтому, если вы выполняете монтаж бойлера своими руками, следует сначала ознакомиться со всеми рекомендациями по монтажу от специалистов, а потом уже переходить непосредственно к монтажным работам. В этом случае ошибки будут исключены. Бойлер будет надежно работать, а вы сможете пользоваться всеми его функциями, получая горячую воду в достаточном количестве.

stoki.guru

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

• кран 1 — вводной кран горячей воды
• кран 2 — вводной кран холодной воды
• кран 3 — кран подачи горячей воды из бойлера
• кран 4 — кран подачи холодной воды в бойлер.
• кран 5 — кран подсоса воздуха для слива бойлера
• кран 6 — сливной кран
• предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!

Cкачать схему

Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран - в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

• Кран закрыт - бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
• Кран открыт - вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

• - закрыть сливные краны 5 и 6
• - закрыть кран 1 (вводной кран горячей воды)
• - открыть кран 3
• - открыть кран 2 (вводной кран холодной воды)
• - открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

• - закрыть кран 4
• - закрыть кран 3
• - открыть кран 1
• - открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

• - закрыть кран 4
• - закрыть кран 3
• - открыть кран 6, при этом часть воды сольется в канализацию
• - открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
  • - закрыть кран 1
  • - открыть кран 3
  • - открыть кран горячей воды на смесителе
  • - открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

• - закрыть кран 5
• - закрыть кран 6
• - закрыть кран 3
• - закрыть кран 4
• - открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

www.remont5.ru

---

•
  Схема установки системы водостока
•
  Схема устройство фонтана
•
  Схема горячего водоснабжения закрытая
•
  Схема водосточной системы
•
  Система отопления и водоснабжения в частном доме схема
•
  Схема крана для воды
•
  Схема подключения душевой кабины
•
  Устройство гидранта пожарного схема
•
  Схема устройство пожарного гидранта
•
  Устройство шамбо в частном доме схема
•
  Устройство шамбо в частном доме схема
