Как правильно установить расширительный бак в системе отопления. Схема установки расширительного бака в закрытой системе отопления
Расширительный бак для отопления закрытого типа установка
При планировании создания системы водяного отопления в собственном доме, перед владельцем встаёт выбор из нескольких вариантов. В перечне самых главных вопросов – тип системы (будет она открытого или закрытого типа), и какому принципу станет осуществляться передача теплоносителя по трубам (естественная циркуляция за счет действия гравитационных сил, или принудительная, требующая установки специального насоса).
Расширительный бак для отопления закрытого типа установка
Каждая из схем имеет свои достоинства и недостатки. Но все же в настоящее время все чаще предпочтение отдается закрытой системе с принудительной циркуляцией. Такая схема более компактна, легче и быстрее монтируется, имеет ряд других эксплуатационных преимуществ. Одна из основных отличительных особенностей – это полностью герметичный расширительный бак для отопления закрытого типа установка которого будет рассмотрена в настоящей публикации.
Но прежде чем приобретать расширительный бак и приступать к его монтажу, необходимо хотя бы немного ознакомиться с его устройством, принципом работы, а также с тем, какая именно модель станет оптимальной для конкретной системы отопления.
В чем преимущества закрытой системы отопления
Содержание статьи
Несмотря на то что в последнее время появилось множество современных приборов и систем обогрева помещений, принцип передачи тепла через циркулирующую по трубам жидкость с высокой теплоемкостью – без сомнения, остается самым распространенным. В качестве переносчика тепловой энергии чаще всего применяется вода, хотя при некоторых обстоятельствах приходится применять и иные жидкости с низкой температурой замерзания (антифризы).
Водяное отопление является лидером по распространенности
Теплоноситель получает нагрев от котла (печи с водяным контуром) и передает тепло отопительным приборам (радиаторам, конвекторам, контурам «теплого пола»), установленным в помещениях в необходимом количестве.
Как определиться с типом и количеством радиаторов отопления?
Даже самый мощный котел не будет способен создать в помещениях комфортную атмосферу, если параметры точек теплообмена не соответствуют условиям конкретной комнаты. Как правильно рассчитать требуемое количество радиаторов отопления – в специальной публикации нашего портала.
Но любая жидкость имеет общие физические свойства. Во-первых, при нагреве она значительно увеличивается в объеме. А во-вторых, в отличие от газов — это несжимаемая субстанция, ее температурное расширение необходимо каким-либо образом компенсировать, предоставив для этого свободный объем. И при этом необходимо предусмотреть, чтобы по мере остывания и уменьшения в объёме, в контуры труб извне не попал воздух, который создаст «пробку», препятствующую нормальной циркуляции теплоносителя.
Именно такие функции и выполняет расширительный бачок.
Еще не столь в частном строительстве особой альтернативы и не существовало – в самой высокой точке системы устанавливался открытый расширительный бак, который вполне справлялся с поставленными задачами.

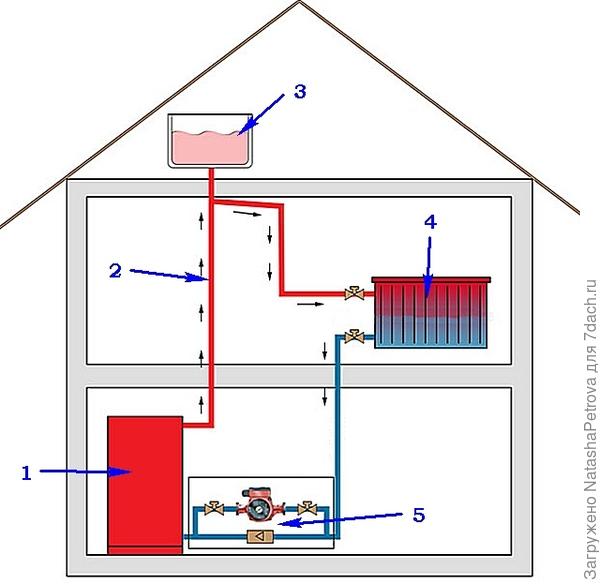

Принципиальная схема системы открытого типа
1 – котел отопления;
2 – стояк подачи;
3 – открытый расширительный бачок;
4 – радиатор отопления;
5 – опционально – циркуляционный насос. В данном случае показан насосный узел с обводной петлей и системой задвижек. При желании или при возникновении необходимости можно переключить принудительную циркуляцию на естественную, и наоборот.
Закрытая же система – полностью изолирована от атмосферы. В ней поддерживается определенное давление, а температурное расширение жидкости компенсируется установкой герметичного бачка особой конструкции.
Отличия системы отопления закрытого типа
Бачок на схеме показан поз. 6, врезанным в трубу обратки (поз.7).
Казалось бы – чего «огород городить»? Обычный открытый расширительный бачок, если он в полной мере справляется со своими функциями, видится более простым и недорогим решением. Он, наверняка, стоит немного, а кроме того, при определенных навыках, его несложно изготовить и самостоятельно – сварить из стальных листов, использовать ненужную металлическую емкость, например, старый бидон и т.п. Мало того, можно встретить примеры применения старых пластиковых канистр.
Открытый расширительный бак
Есть ли смысл тратить деньги на приобретение герметичного расширительного бачка? Оказывается, есть, так как закрытая система отопления имеет немало преимуществ:
- Полная герметичность абсолютно исключает процесс испарения теплоносителя. Это открывает возможности применения, помимо воды, специальных антифризов. Мера – более, чем необходимая, если загородным домом в зимнее время пользуются не постоянно, а «наездами», время от времени.
- В открытой системе отопления расширительный бак, как уже упоминалось, должен быть смонтирован в самой высшей точке. Очень часто подобным местом становится неотапливаемый чердак. А это влечет дополнительные хлопоты по термоизоляции емкости, чтобы даже в самые сильные морозы теплоноситель в ней не замерз.
Расширительный бачок вполне можно разместить в неприметном углу
А в закрытой системе расширительный бачок может быть установлен практически на любом ее участке. Наиболее целесообразным местом монтажа является труба обратки непосредственно пред входом в котел – здесь детали бачка в меньшей степени будут подвергаться температурному воздействию от разогретого теплоносителя. Но это – отнюдь не догма, и смонтировать его можно с таким расчетом, чтобы он не создавал помех и не дисгармонировал своим видом с интерьером помещения, в том случае если, скажем, в системе используется настенный котел, установленный в коридоре или на кухне.
- В открытом расширительном бачке теплоноситель всегда находится в контакте с атмосферой. Это приводит к постоянному насыщению жидкости растворенным воздухом, что является причиной активизации коррозии в трубах контура и в радиаторах, к повышенному газообразованию в процессе нагрева. Особенно нетерпимы к этому алюминиевые радиаторы.
- Закрытая система отопления с принудительной циркуляцией – менее инертна – она гораздо быстрее прогревается при запуске, намного чувствительнее к регулировкам. Исключаются совершенно неоправданные потери в области расширительного бака открытого типа.
- Разница температур в трубе подачи и в обратке в токах соединения с котлом – меньше, чем в открытой системе. Это важно для сохранности и длительности эксплуатации отопительного оборудования.
- Закрытая схема с принудительных циркуляций для создания контуров потребует трубы меньшего диаметра – налицо выигрыш и в расходах на материалы, и в упрощении монтажных работ.
- За расширительным баком открытого типа необходим контроль – для недопущения перелива при заполнении, и для исключения падения уровня жидкости в нем в ходе эксплуатации ниже критической отметки. Конечно, это все можно решить установкой дополнительных устройств, например, поплавковых клапанов, патрубков перелива и т.п., но это лишние сложности. В закрытой системе отопления подобных проблем не возникает.
- И, наконец, такая система – наиболее универсальна, так как подходит к любым типам батарей, позволяет подключать контуры теплого пола, конвекторы, тепловые завесы. Кроме того, при желании можно организовать и горячее теплоснабжение, смонтировав в систему бойлер косвенного нагрева.
Из серьезных недостатков можно упомянуть только один. Это — обязательность «группы безопасности», включающей контрольно-измерительные приборы (манометр, термометр), предохранительный клапан и автоматический воздухоотводчик. Впрочем, это, скорее, не недостаток, а технологическая издержка, обеспечивающая безопасную эксплуатацию системы отопления.
Одним словом, преимущества закрытой системы явно перевешивают, и траты на специальный герметичный расширительный бак выглядят вполне оправданными.
Как устроен и как действует расширительный бачок для отопления закрытого типа?
Устройство расширительного бачка для системы закрытого типа не отличается большой сложностью:
Схема устройства и действия герметичного расширительного бачка
Обычно вся конструкция размещена в стальном штампованном корпусе (поз.1) цилиндрической формы (встречаются бачки в форме «таблетки»). Для изготовления используется качественный металл, имеющий антикоррозийное покрытие. Снаружи бачок покрыт эмалью. Для отопления применяются изделия с красным корпусом. (Существуют бачки синего цвета – но это водные аккумуляторы для системы водоснабжения. Они не рассчитаны на повышенные температуры, а ко всем их деталям предъявляются повышенные санитарно-гигиенические требования).
С одной из сторон бачка размещен резьбовой патрубок (поз. 2) для врезки в систему отопления. Иногда в комплект поставки входят фитинги для облегчения проведения монтажных работ.
С противоположной стороны имеется ниппельный клапан (поз. 3), служащий для предварительного создания необходимого давления в воздушной камере.
Внутри вся полость бачка разделена мембраной (поз. 6) на две камеры. Со стороны патрубка находится камера для теплоносителя (поз. 4), с противоположной – воздушная (поз. 5)
Мембрана изготовлена из эластичного материала с низким показателем диффузии. Ей придана специальная форма, которая обеспечивает «упорядоченную» деформацию при изменении давления в камерах.
Принцип работы – несложен.
- В начальном положении, при подключении бачка к системе и заполнения ее теплоносителем, определенные объем жидкости через патрубок поступает в водную камеру. Давление в камерах выравнивается, и эта замкнутая система обретает статичное положение.
- При повышении температуры происходит расширение объёма теплоносителя в системе отопления, сопровождающееся и возрастанием давления. Избыток жидкости попадает в расширительный бачок (красная стрелка), и своим давлением изгибает мембрану (желтая стрелка). При этом объем камеры для теплоносителя увеличивается, а воздушной, соответственно уменьшается, и давление воздуха в ней возрастает.
- При снижении температуры и уменьшении общего объема теплоносителя избыточное давление в воздушной камере способствует перемещению мембраны назад (зеленая стрелка), и теплоноситель перемещается обратно в трубы системы отопления (синя стрелка).
Если давление в системе отопления достигает критического порога, то должен сработать клапан в «группе безопасности», который выпустит излишки жидкости. Некоторые модели расширительных бачков имеют собственный предохранительный клапан.
Расширительный бачок на специальном кронштейне
Разные модели баков могут иметь собственные особенности конструкции. Так, они бывают неразборными или с возможностью замены мембраны (для этого предусмотрен специальный фланец). В комплекте могут быть кронштейны или хомуты для крепления бачка на стене, или же предусмотрены подставки – ножки для размещения его на полу.
Кроме того, могут они различаться и конструкцией самой мембраны.
Отличия в конструкции расширительных бачков с мембранами диафрагменного (слева) и баллонного типа
Слева показан расширительный бачок с мембранной – диафрагмой (она уже была рассмотрена выше). Как правило, это неразборные модели. Нередко применяется мембрана баллонного типа (рисунок справа), изготовленная из эластичного материала. По сути, она сама по себе является водяной камерой. По мере нарастания давления такая мембрана растягивается, увеличиваясь в объеме. Именно такие бачки оснащены разборным фланцем, позволяющим самостоятельно проводить замену мембраны в случае ее выхода из строя. Но основной принцип работы от этого никак не меняется.
Видео: устройство расширительных бачков марки «Flexcon FLAMCO»
Как рассчитать требуемые параметры расширительного бачка?
При выборе расширительного бачка для конкретной системы отопления основополагающим моментом должен стать его рабочий объем.
Расчет по формулам
Можно встретить рекомендации устанавливать бак, объем которого составляет примерно 10% от общего объема теплоносителя, циркулирующего по контурам системы. Однако, можно провести и более точный расчет – для этого существует специальная формула:
Vб = Vс × k / D
Символами в формуле обозначены:
Vб – требуемый рабочий объем расширительного бачка;
Vс – общий объем теплоносителя в системе отопления;
k – коэффициент, учитывающий объемное расширение теплоносителя при нагреве;
D – коэффициент эффективности расширительного бака.
Откуда взять исходные величины? Разбираемся по порядку:
- Общий объем системы (Vс) можно определить несколькими способами:
- Можно засечь по водомеру, какой общий объём поместится при заполнении системы водой.
- Самый точный способ, который применяется при расчетах системы отопления – это суммирование общего объёма труб всех контуров, вместимости теплообменника имеющегося котла (она указана в паспортных данных), и объем всех приборов теплообмена в помещениях – радиаторов, конвекторов и т.п.
- Вполне допустимую погрешность дает самый простой способ. Он основывается на том, что для обеспечения 1 кВт мощности отопления требуется 15 литров теплоносителя. Таким образом, паспортную мощность котла просто умножают на 15.
2. Значение коэффициента температурного расширения (k) – это табличная величина. Она нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней антифризных этиленгликолевых добавок. Значения приведены в таблице, размещённой ниже. Строку величины нагрева берут из расчета планируемой эксплуатационной температуры системы отопления. Для воды принимают значение процентного содержания этиленгликоля – 0. Для антифризов – исходя из конкретной концентрации.
| 0 | 10 | 20 | 30 | 40 | 50 | 70 | 90 | |
| 0 | 0.00013 | 0.0032 | 0.0064 | 0.0096 | 0.0128 | 0.016 | 0.0224 | 0.0288 |
| 10 | 0.00027 | 0.0034 | 0.0066 | 0.0098 | 0.013 | 0.0162 | 0.0226 | 0.029 |
| 20 | 0.00177 | 0.0048 | 0.008 | 0.0112 | 0.0144 | 0.0176 | 0.024 | 0.0304 |
| 30 | 0.00435 | 0.0074 | 0.0106 | 0.0138 | 0.017 | 0.0202 | 0.0266 | 0.033 |
| 40 | 0.0078 | 0.0109 | 0.0141 | 0.0173 | 0.0205 | 0.0237 | 0.0301 | 0.0365 |
| 50 | 0.0121 | 0.0151 | 0.0183 | 0.0215 | 0.0247 | 0.0279 | 0.0343 | 0.0407 |
| 60 | 0.0171 | 0.0201 | 0.0232 | 0.0263 | 0.0294 | 0.0325 | 0.0387 | 0.0449 |
| 70 | 0.0227 | 0.0258 | 0.0288 | 0.0318 | 0.0348 | 0.0378 | 0.0438 | 0.0498 |
| 80 | 0.029 | 0.032 | 0.0349 | 0.0378 | 0.0407 | 0.0436 | 0.0494 | 0.0552 |
| 90 | 0.0359 | 0.0389 | 0.0417 | 0.0445 | 0.0473 | 0.0501 | 0.0557 | 0.0613 |
| 100 | 0.0434 | 0.0465 | 0.0491 | 0.0517 | 0.0543 | 0.0569 | 0.0621 | 0.0729 |
3. Значение коэффициента эффективности расширительного бачка (D) придется рассчитать по отдельной формуле:
D = (Qm – Qб) / (Qm + 1)
где:
Qm — максимально допустимое давление в системе отопления. Оно будет определяться порогом срабатывания предохранительного клапана в «группе безопасности», который обязательно указывается в паспорте изделия.
Qб — давление предварительной накачки воздушной камеры расширительного бака. Оно тоже может быть указано на упаковке и в документации изделия. Есть возможность его изменения – подкачки с помощью автомобильного насоса или, наоборот, стравливания через ниппель. Обычно рекомендуют устанавливать это давление в рамках 1.0 – 1.5 атмосфер.
Калькулятор для расчета требуемого объема расширительного бачка
Чтобы упростить читателю процедуру расчета, в статье размещен специальный калькулятор, в который внесены указанные зависимости. Введите запрашиваемые значения, и после нажатия кнопки «РАССЧИТАТЬ» получите требуемый объем расширительного бака.
Получено значение является минимальным – по нему подбирается модель с наиболее близкими показателями. Округление при этом проводится только в большую сторону – дополнительный объем лишним не будет.
И, наконец, из представленного в продаже модельного ряда рассчитанного объема можно будет выбрать самый оптимальный вариант, исходя из предполагаемого места размещения расширительного бака – с креплением к стене или с размещением на полу.
Есть еще один нюанс. Некоторые отопительные котлы имеют собственный, встроенный расширительный бачок. Это вовсе не означает, что расчетов проводить не нужно – бывает, что объёма встроенного бака явно недостаточно. В этом случае придется приобрести и установить дополнительный, с рабочим объемом, равным разнице рассчитанных показателей для всей системы и параметров встроенной емкости.
И еще одно замечание. Если система отопления работает по принципу принудительной циркуляции, то, даже при небольших объемах теплоносителя, следует устанавливать расширительный бачок емкостью не менее 15 литров.
Расширительный бак для отопления закрытого типа установка своими руками
Для человека, обладающего навыками в сантехнических работах, самостоятельно установить расширительный бачок не составит особого труда. Принцип его врезки в систему показан на схеме:
Рекомендуемая схема врезки расширительного бачка в закрытую систему отопления
На трубе обратки (поз. 1), на участке, максимально близком к входу в отопительный котел (поз. 2), но обычно – перед циркуляционным насосом (поз. 3), делается разрез, в который запаковывается тройник (поз. 4). Способ монтажа может быть разным – все зависит от типа используемых труб – металл, полипропилен или метоллапластик.
На патрубок (поз. 6) самого расширительного бачка (поз. 5) запаковывается шаровой кран (поз. 7). Он необходим для того, чтобы обеспечивалась возможность отключения расширительного бачка в случае необходимости проведения ремонтных или профилактических работ. В этих же целях имеет смысл между краном и бачком разместить соединение с накидной гайкой – «американкой» (поз. 8). В рабочем положении кран должен быть постоянно открытым.
От крана идет соединительный участок трубы (поз. 9) к тройнику. Его длина и конфигурация (количество изгибов или поворотов) большого значения не имеют – но обычно делается по кратчайшему и наиболее удобному пути от места установки бачка до трубы обратки.
Теперь посмотрим, что необходимо сделать на самом бачке.
 | Бачок достали из заводской упаковки, приготовили к работе необходимые инструменты и принадлежности. |
 | На резьбовой патрубок расширительного бачка в случае необходимости запаковывается переходник. Важно добиться исключительно надежной герметизации соединений. Лучше всего проводить запаковку на паклю с использованием пасты «Юнипак» или применяя специальную резьбоуплотнительную нить (шнур), пропитанную герметизирующим составом (как показано на рисунке).. |
 | Переходник затянут, и можно переходить к монтажу крана. Стоит сразу отметить, что в показанном примере допущена недоработка - мастер не устанавливает разъемного соединения – «американки» между краном и бачком. То есть, в случае необходимости демонтажа бачка при закрытом кране, это будет сделать весьма сложно. Рекомендация всем установщикам – не забывать про этот момент. |
 | Наматывается нить для запаковки крана, … |
 | … кран ставится на место и плотно затягивается. Следует сразу предусмотреть, чтобы «барашек» оказался в удобном для пользования положении после размещения бачка на стене. |
 | От крана монтируется переход на трубу, требуемой конфигурации, в соответствии с составленной схемой общего монтажа расширительного бачка. По сути, в этой части работа закончена. |
 | Теперь можно проверить давление в воздушной камере расширительного бачка. С противоположной его стороны размещен ниппель – практически точно такой же, как на автомобильных колесах. Во многих моделях он прикрыт специальным пластиковым колпаком, который при необходимости доступа к клапану просто откручивается. |
 | Проверить давление можно автомобильным манометром. Если оно превышает показатели, которые применялись при расчете системы, то можно его стравить до необходимого уровня нажатием на шток клапана. При недостаточности придется подкачать – для этого вполне подойдет автомобильный насос. |
 | В рассматриваемом варианте уже бачок имеет приспособления для его размещения, даже в двух вариантах – ножки для установки на горизонтальной поверхности (синие стрелки) и монтажную панель для подвешивания на стену (желтая стрелка). Бачок монтируется в выбранном месте, а затем соединяется участком трубы с тройником, врезанным в обратку. На этом установку можно считать законченной. |
 | Другой вариант бачка, на корпусе которого нет конструктивных элементов для крепления в месте установки. Но они, как правило, входят отдельными деталями в комплект поставки. |
 | Обычно это кронштейн – монтажная площадка для крепления к стене, и длинный винтовой ленточный хомут. |
 | Лета хомута расправляется и продевается в щели монтажной площадки. |
 | Все это проделывается с таким расчетом, чтобы выступающий бортик бачка попал в специальный паз монтажной площадки (показано стрелками), а хомут оказался выше бортика. |
 | После установки бачка в монтажную площадку концы хомута соединяются, затягивается вначале вручную … |
 | .. а затем – до упора, с помощью отвертки или ключа. |
 | В таком виде бачок будет готов к подвешиванию на стене. |
 | Монтаж сантехнической арматуры к патрубку бачка производится в том же порядке, о котором уже говорилось выше. |
 | Ниппель бывает расположенным открыто, только с пылезащитным пластиковым колпачком. Проверка давления и подкачка, в случае необходимости – ничуть не отличается от рассмотренного ранее варианта. |
 | Кстати, обычно бачки идут с завода с предустановленным давлением в воздушной камере, и можно сразу выбрать необходимый параметр. Он указывается на упаковке и в техдокументации изделия. Дальнейшая установка бачка производится в уже известном порядке – монтаж на стену в выбранном месте и соединение трубой с тройником. |
После окончательного монтажа обязательно открывают кран и проводят заполнение системы теплоносителем. Если не выявлено никаких подтеканий в соединительных узлах, установку расширительного бачка можно считать законченной.
Видео: врезка расширительного бачка в контур полипропиленовых труб
В завершение статьи необходимо еще раз подчеркнуть – закрытая система отопления с герметичным расширительным бачком в обязательном порядке должна иметь надежную «группу безопасности». Если она расположена в не совсем удобном для регулярного визуального контроля месте, имеет смысл установить дополнительный манометр в непосредственной близости от расширительного бака – так намного проще будет следить за состоянием всей системы.
otoplenie-expert.com
Как правильно установить расширительный бак в системе отопления
Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. А полезнее будет разобраться, что такое расширительный бак вообще и зачем он нужен.
Расширительный бак в системе отопленияПоэтому всё будем делать по порядку, и для начала вспомним уроки физики.
Физические свойства воды
Одно из физических свойств воды — практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки, вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес одного литра равен одному килограмму.
Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.
Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru
Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 грамма). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.
Что такое расширительный бак
Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.
Расширительный бак в системе отопления
В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача — быть демпфером (компенсатором) давления в системе.
Открытые и закрытые расширительные баки
Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.Открытый расширительный бак
Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:
Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»
Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.
Расширительный бак закрытого типа
Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.
Разновидности мембран расширительного бака. Фото с сайта profiteplo.com
В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:
- с мембраной тарельчатой формы;
- с грушевидной мембраной.
Как правильно установить расширительный бак в системе отопления
Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: как правильно установить расширительный бак в системе отопления. А точнее, — где.Правильный ответ на него — где хотите. То есть расширительный бак можно установить и на «подаче» — магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» — трубе, по которой теплоноситель возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.
Расширительный бак, установленный на обратной магистрали И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания. Нюансы
Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой — не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов.
Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.
Схема установки открытого расширительного бака. 1- котёл, 2 — магистраль подачи теплоносителя, 3 — открытый расширительный бак, 4 — отопительный прибор, 5 — насосный узел. Фото с сайта stroim-svoi-dom.ru Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме. Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.
Общие правила
Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.
Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать- компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
- водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
- для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.
7dach.ru
Расширительный бак в системе отопления — установка и подключение
О том, как установить расширительный бак в системе отопления частного дома, необходимо побеспокоиться заблаговременно, до его приобретения. Так проще определить место размещения емкости и способ подведения трубопровода для присоединения к тепловой сети. Но ситуации складываются разные, заранее все предвидеть невозможно. Стоит немного изучить суть вопроса, и вы сами сможете разобраться, где произвести установку и как выполнить правильное подключение расширительного бачка, в том числе и своими руками.
Где устанавливается расширительный бак на отопление
Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:
- компенсация теплового расширения воды в системах отопления открытого типа;
- то же, для систем закрытого типа;
- служить дополнением к штатному расширительному баку газового котла;
- воспринимать увеличивающийся объем воды в сети горячего водоснабжения.
Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.
Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.
Альтернативные самодельные бакиОтопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.
О дополнительных емкостях
Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.
К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.
Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.
Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.
Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:
Как правильно поставить бак
При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:
- Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
- Корпус изделия надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
- Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
- Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:
Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее через кровлю прямиком на улицу.
Установка расширительного бака мембранного типа тоже имеет свои особенности. Учитывая то, как работает данное изделие, его можно ставить вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом либо подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, что нельзя сказать о сроке службы.
Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Дело в том, что рано или поздно мембрана исчерпает свой ресурс, отчего в ней появятся трещины. Внутреннее устройство бака таково, что при горизонтальном расположении воздух со своей половины станет через трещины быстро проникать в теплоноситель, а тот – занимать его место. Придется срочно ставить новый расширительный бак на отопление. Тот же результат быстро проявится, когда емкость висит на кронштейне «вниз головой».
В нормальном вертикальном положении воздух из верхней части не станет торопиться проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Этот процесс иногда занимает длительное время, неполадку вы заметите далеко не сразу. Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:
- Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
- При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
- Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
- Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.
Как можно красиво разместить оборудование в котельнойСпособы подключения
Гидравлически правильно подключать аппарат в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом, что позволяет последнему работать в оптимальном режиме. Хотя бак можно присоединять и к подающей магистрали, но тогда мембрана прослужит меньше из-за контакта с теплоносителем более высокой температуры. Момент второй: при работе на подаче твердотопливного котла в аварийной ситуации в бачок может проникнуть пар. Воздух и пар – это сжимаемые среды и в этом случае резиновая «груша» перестанет компенсировать расширение воды.
Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Благодаря этому элемент можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:
Примечание. При монтаже и подключении расширительного бака для бойлера следует руководствоваться теми же правилами. Только сам бачок должен быть рассчитан на давление в сети водоснабжения, а не отопления, о чем подробно и доходчиво рассказывается на видео нашего эксперта:
Как проверить и накачать расширительный бак
Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.
К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.
Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.
Заключение
Все работы, связанные с монтажом, подключением и настройкой расширительного бака, не относятся к высококвалифицированным и могут быть выполнены своими руками. Более того, в процессе эксплуатации проверку давления вам лучше уметь делать самостоятельно. Его снижение или скачки – это первая причина, по которой автоматика газового котла отключает горелку. Поэтому в таких случаях первым делом следует проверять манометром воздушную камеру резервуара, если нет серьезных протечек теплоносителя в других местах.
otivent.com
Установка расширительного бака в системе отопления: подключение и монтаж
Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.
Где ставить расширительный бак в закрытой системе отопления?
К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.
Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.
Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:
- расположение бачка – помещение топочной, недалеко от котла;
- аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
- в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
- труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
- подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
- емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.
Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.
На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).
Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.
Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.
Как подключить расширительный бак
После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:
Обоснований такой врезке несколько:
- в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
- если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;
в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.
На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.
Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:
Указания по настройке
После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:
- когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
- с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
- манометром измеряется давление в системе, а потом в воздушной камере бачка;
- стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.
Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.
Заключение
В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.
cotlix.com
Как установить расширительный бак в системе отопления?
При обустройстве отопительной системы приходится учитывать множество нюансов, связанных с отдельными ее элементами, среди которых не только радиаторы и генератор тепла. Неотъемлемой частью эффективной теплосети является расширительный бачок. Это устройство кажется примитивным, но именно от него во многом зависит качество обогрева. При монтаже бака допускается множество ошибок, которые негативно сказываются на работе всей системы в целом. Рассмотрим подробно все «опасные» моменты!
Где устанавливать расширительный бак в системе отопления?
Тонкости монтажа бака зависят от вида системы отопления, которая может быть открытой или закрытой. Первая разновидность считается устаревшей, но все еще встречается в некоторых домах. В данном случае расширительный бачок представляет собой емкость с открытым верхом и резьбовыми соединения внизу, к которым и подключаются трубы. Его устанавливают на самой высокой точке, как того и требуют элементарные законы физики.
Закрытые системы отопления – современный вариант, требующий установки специальной емкости-капсулы, разделенной на две части резиновой мембраной. Мембранные расширительные баки предъявляют следующие требования к монтажу:
- размещение в котельной неподалеку от генератора тепла;
- свободный доступ для оперативного обслуживания;
- отдельная фиксация подводки на стене во избежание повышения нагрузки на бак;
- прокладка подводки к напольной емкости не поперек прохода;
- наличие свободного пространства между элементом и стеной.
Небольшие емкости крепятся на стене с помощью кронштейнов, главное, чтобы основание было достаточно надежным. Расположение бака в пространстве вызывает множество споров. Некоторые специалисты советуют подсоединять трубы к верхней части элемента, оставляя воздушную камеру внизу, что поможет легко убрать воздух из-под мембраны. Однако наиболее правильным решением станет расположение бачка присоединительным патрубком вниз.
Суть в том, что устройство будет работать в любом положении, однако со временем на мембране появятся дефекты. Если воздушная камера находится внизу, то даже при износе мембранного элемента воздуху понадобится достаточно много времени для проникновения в теплоноситель. При расположении бачка вверх ногами воздух быстро попадет в соседнюю камеру, что вызовет необходимость срочной замены аппарата.
Куда установить расширительный бак в системе отопления?
Когда бачок прочно зафиксирован на стене или установлен на полу, наступает время для подключения элемента к отопительной системе. С этой целью намечается кратчайший путь к месту соединения. Специалисты рекомендуют подключать зарытые баки на «обратке». Однако перед самым входом в генератор тепла емкости не место, идеальный вариант – до циркуляционного насоса и идущей с ним в комплекте запорной арматуры.
Основные плюсы данного метода очевидны:
- мембрана прослужит дольше из-за не слишком высокой температуры теплоносителя в «обратке»;
- в работе циркуляционного насоса не возникнет проблем при врезке бачка в обратный трубопровод;
- в «обратке» не появляется критическое давление, что позволяет сохранить резиновые элементы емкости в целости и сохранности.
Впрочем, на практике доказано, что особого отличия в функционировании системы отопления с бачком на обратном или подающем трубопроводе, нет. Однако описанный метод подключения считается более надежным. Если выбор все-таки пал на подводку, то не забудьте оснастить трубу шаровым краном или штуцером для своевременного перекрытия доступа к емкости и возможности ее быстрого снятия для ремонта или замены.
Как настроить расширительный бак в системе отопления?
После установки и подключения компенсирующей емкости в теплосеть необходимо выполнить правильную настройку, которая заключается в создании оптимального давления в воздушной камере. Без грамотного проведения данного этапа не избежать гидравлических ударов, возникающих при выталкивании мембраной излишков остывающего теплоносителя. Работы по настройке выполняются в следующем порядке:
- система наполняется холодной водой;
- из труб и отопительных батарей удаляются воздушные пробки;
- вычисляется давление в сети и в воздушной камере с помощью манометра;
- в камере путем стравливания или подкачки добиваются давления на 0,2 Бар меньше, нежели в системе.
Настройка – завершающий этап, после которого возможен запуск тепловой сети. Теперь давление в бачке будет плавно изменяться и при нагреве, и при остывании теплоносителя, не причиняя никаких проблем. Помните, что ошибки при установке компенсирующей емкости не сразу бросаются в глаза, но дают о себе знать в самый неподходящий момент – в разгар отопительного сезона.
По сути, монтаж расширительного бачка является не слишком сложной операцией. Для ее проведения даже не требуются профессиональные инструменты – буде достаточно арсенала рачительного домашнего мастера. Однако для врезки емкости в систему и ее последующей настройки необходимо внимательно относится ко всем мелочам, игнорирование которых может стать фатальным. Только так установленное устройство прослужит долго и не доставит хлопот!
Читайте также:
КАК УСТАНОВИТЬ КОТЕЛ ОТОПЛЕНИЯ СВОИМИ РУКАМИ?
КАК РАССЧИТАТЬ ОТОПЛЕНИЕ В ЧАСТНОМ ДОМЕ?
tadgikov.net
Установка расширительного бака | Строительный портал
Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.
Оглавление:
- Принцип работы расширительного бака
- Разновидности расширительных емкостей для отопления
- Расчет расширительного бака для отопления
- Установка расширительного бака для отопления открытого типа
- Установка закрытого расширительного бака
- Советы и правила установки расширительного бака
- Обслуживание расширительного бака для отопления
Принцип работы расширительного бака
Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора - устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.
Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.
Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.
Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.
Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.
Разновидности расширительных емкостей для отопления
Расширительные баки разделяют на:
- открытые,
- закрытые.
Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.
Недостатки открытого расширительного бака:
- из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
- когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
- открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.
Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.
Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:
- расширительные емкости сменного типа,
- расширительные емкости несменного типа.
Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.
Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана - идеально и герметично прилегает к внешней стенке емкости.
Расширительные баки бывают двух форм:
- балонной,
- плоской.
Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.
Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.
Расчет расширительного бака для отопления
На размер и объем расширительного резервуара влияет:
- тип системы;
- вместительность системы;
- максимально допустимое давление;
- место установки расширительного бака.
Самый простой способ определения объема расширительного бака - узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.
Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.
Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.
На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.
Установка расширительного бака для отопления открытого типа
Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.
Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.
Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.
Расширительный бак схема установки:
Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.
Открытая расширительная емкость включает патрубки:
- расширительный,
- сигнальный,
- циркуляционный,
- переливной.
С помощью расширительного патрубка бак подключают к системе отопления.
В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.
Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.
Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.
Установка закрытого расширительного бака
Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:
- минимальные теплопотери;
- не нуждаются в изоляции;
- работа при высоких скачках напора;
- установка в любом месте, без привязки к наивысшей точке;
- устройства закрытого типа более компактны и легче устанавливаются;
- отсутствие образования ржавчины на внутренних стенках системы отопления;
- легкость в обслуживании.
Инструменты для работы:
- разводной ключ;
- ключ для установки пластиковых труб;
- ступенчатый ключ.
Подготовительный этап включает:
- отключение котла от электричества, газоснабжения или водообеспечения;
- перекрытие крана, отвечающего за циркуляцию теплоносителя;
- слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.
Инструкция по установке расширительного бака:
1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.
2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.
3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.
4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.
5. Установите предохранительный клапан и манометр.
6. Перед запуском системы очистите фильтр грубой очистки.
7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.
8. Когда расширительный бак подключен к сети - запустите все краны подачи теплоносителя и включите котел.
Советы и правила установки расширительного бака
1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.
2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.
3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.
4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.
5. Установка вакуумного расширительного бака производится только при плюсовой температуре.
6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.
7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.
8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.
9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.
10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.
11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет - купите его отдельно.
Обслуживание расширительного бака для отопления
1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.
2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.
3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.
4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.
5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.
6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.
7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.
8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:
- отсоединить расширительную емкость от системы;
- сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
- снимите фланец, расположенный в месте подсоединения бак к системе;
- снимите мембрану и спустите излишки воды;
- вставьте мембрану и установите фланец;
- прикрепите бак, предварительно установив нужное давление.
strport.ru
Расширительный бак для отопления - схема установки: видео-инструкция по монтажу своими руками, фото
Давайте постараемся разобраться, для чего нужна и как выполняется установка расширительного бака в системе отопления.
Мы рассмотрим варианты для открытой системы с естественной циркуляцией и для закрытой системы отопления, использующей циркуляционный насос. Начнем, однако, с определений.
Наша задача — выбрать бак, подходящий нам по объему, и правильно смонтировать его.
Реклама
Общая информация
Что такое расширительный бачок и для чего он нужен?
Само его название дает подсказку: для расширения. При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните? Вода или любой другой теплоноситель, нагреваясь, расширяются.
Как только усилие превысит прочность трубы или радиатора на разрыв… Бум!
Причина возможной аварии — в том, что вода, меняя свой объем при нагреве, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствуют.
Очевидное решение — создать в системе резервуар с легкосжимаемой субстанцией — воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.
Полезно: чтобы кислород из воздушного резервуара не способствовал коррозии труб, растворяясь в воде, в бачках для закрытых систем он отделен от воды резиновой мембраной.
Так выглядит это несложное устройство в разрезе.
Однако мы описали лишь одну из функций расширительного бачка.
Помимо закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бачок можно обнаружить:
- В открытых системах, контактирующих с атмосферным воздухом;
- В системах централизованного отопления с верхним розливом. Там расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления.
В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитками в случае центрального отопления — всего-то около двух метров. В системах отопления частных домов с естественной циркуляцией — и того меньше.
Уточнение: автору так и слышатся возгласы мало-мальски сведущих людей, которые в разгар отопительного сезона видели в элеваторном узле в 10 раз больший перепад.Типично 6 кгс/см2 на подающем трубопроводе и 4 — на обратном (1 атмосфера избыточного давления соответствует водяному столбу в 10 метров).Не путайте теплое с мягким: в отопительную систему поступает не вода с подачи, а смесь.Элеватор вовлекает в повторный круг по отопительной системе воду обратки, впрыскивая в нее через сопло струю более горячей воды с более высоким давлением с подающего трубопровода.В результате, как и сказано, перепад между смесью и обраткой не превышает 2 метров, или 0,2 кгс/см2.
При таком перепаде напор воды никак не сможет выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить некую емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, понятное дело, какие-то активные действия не нужны.
Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой — будет ждать, пока владелец дома откроет воздушный кран.
Как и где ставится расширительный бак
Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?
Открытая система
В этом случае ответ подскажет простой здравый смысл.
Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.
Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:
- Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
- Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
Выводы очевидны:
- Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
- Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.
Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.
Закрытая система
Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.
Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.
- Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.
Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.
- Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
- Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
- Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
- Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
- Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
- Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
- Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.
Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.
Заключение
Как обычно, дополнительную информацию о выборе и установке расширительных бачков в системах разных типов вы обнаружите в видео в конце статьи. Теплых зим!
otoplenie-gid.ru
