Личный водопровод, колодец или оборудованный септик может не только принимать сточные канализационные воды, но даже вырабатывать газ для кухонной плиты. В таких конструкциях железобетонное кольцо является основным участвующим элементом. Некоторые люди приобретают такие кольца, доставляя сразу на дом. Но не все могут позволить себе покупку и доставку этого элемента. Однако не отчаивайтесь! Существует вариант купить готовую форму для изготовления колодезных колец своими руками. Давайте детальнее рассмотрим эту технологию.
Содержание:
- Эволюция колодезных колец
- Предназначение колодезных колец
- Конструкция и производство колодезных колец
- Колодезные кольца своими руками
Эволюция колодезных колец
Если заглянуть в историю, можно сказать, что колодезные кольца впервые появились еще в 2600 году до нашей эры в Индии. Также подобные изделия использовались в Давнем Китае и Древнем Риме. А в Россию пришли колодезные кольца только в 19 веке, когда увеличилась необходимость в их эксплуатации, именно в это время сооружались первые подземные коммуникации. Но стенки самые первых колодезных колец изготавливались не из бетона, их выкладывали из кирпича.
И только в шестидесятых годах свершилась замена материала, стены колодезных колец стали изготавливать из бетона и железобетона. Многие проблемы решило появление бетона и железобетона, а вместе с ними и колодезных колец, что имеют больше преимуществ, нежели кирпич, которым выкладывали стенки канализации. Вместе с этим трудоемкий и длительный процесс установки инженерных коммуникаций стал проще.
Вместе с заменой материала для изготовления подземных коммуникаций изменялась конструкция колодезного кольца. Прежде всего, отличия заметны в торце кольца. Самые обычные колодезные кольца имели плоский торец, позже появились изделия со стыковочными торцами, которые стали называть стыковочными кольцами с замком. Именно благодаря наличию подобного надежного соединения, стыковочные кольца отличаются высокой водонепроницаемостью.
Безусловно, колодезные кольца, которые имеют замок, стали намного лучше традиционных, так как она не нарушались при смещении грунта, и тем самым не вызывали проблем со своим функционированием. Перемещение колец вместе с почвой и обеспечивало целостность конструкции в общем. Но и данная система крепления не была надежной на все 100%, потому было разработано новое крепление - внешние и внутренние уступы на колодезных кольцах, которые обуспечивают глухое крепление колец между собой и исключают малейшие смещения.
Предназначение колодезных колец
В первую очередь колодезные кольца используют для установки канализационных колодцев.Они часто применяются для оборудования магистралей и городских дорог, где предназначены для удаления нежелательных осадков. Сегодня колодезные кольца также применяются для обустройства мостов через каналы и траншеи, различных типов колодцев, разнообразных очистных сооружений, ландшафтного дизайна и т.д. Колодезные кольца задействуют в качестве несъемной опалубки при установке инженерных сооружений или различных фундаментов. Помимо этого, кольца часто используют для строительства колодцев в домашних условиях.
Существуют современные варианты колодезных колец, например пластиковые. Они отличаются небольшим весом, что способствует легкой установке. Как оказалось, по показателям прочности они не уступают железобетонным. Пластиковые кольца не взаимодействуют с различными химическими элементами и не подвержены влиянию коррозии. Но они все равно не смогут обеспечить весь комплекс свойств, например, они обладают очень низкой морозоустойчивостью.
Чем объясняется такая востребованность этих изделий? Во-первых, они являются долговечными и устойчивыми к сильным нагрузкам. Во-вторых, материал не пропускает воду и является экологически чистым, это важно, так как вода, которая поступает в сооружение, может употребляться для питья и приготовления пищи. Стоит отметить, что колодезные кольца очень быстро монтируются и имеют приемлемую цену.
К качеству приобретаемых колодезных колец предъявляются определенные требования. Вполне понятно, что такие изделия должны обладать хорошей плотностью, в противном случае они будут неприменимы. Колодезные кольца должны быть согласованы со всеми нормами государственного стандарта и экологических факторов. Дело в том, что вода, которая поступает в сооружение, может употребляться для питья и приготовления пищи. Колодезные кольца должны обладать высокой прочностью и способностью выдерживать большие нагрузки.
Конструкция и производство колодезных колец
Классические кольца имеют форму цилиндра, но существуют и прямоугольные варианты. Стоит отметить, что кольца могут быть с замком и без него. Обыкновенные кольца наделены плоским торцом. Колодезные кольца с замком наделены стыковочными торцами. По утверждению специалистов, плотность соединения замка сможет обеспечить лучшую герметичность и надежность инженерных систем.
Базовые кольца имеют стандартные размеры и подразделяются на маленькую, среднюю и большую группу. Маленькие кольца наделены внутренним метровым диаметром, толщиной стенок в 16 сантиметров, высотой в 90 сантиметров и весом в 600 килограмм. Внутренний диаметр колодезного кольца средней группы составляет 1,5 метра. Весят они одну тонну, и имеют такую же высоту. Большие кольца весят полторы тонны, а их внутренний диаметр составляет 2 метра.
Помимо стандартных стеновых колец выпускаются стеновые доборы, которые отличаются по высоте и применяются для сооружения части колодца, которая выступает над землей. Такие доборы отличаются меньшей высотой, в сравнении со стандартным вариантом. Обязательным элементом конструкции колодца являются крышки и днища, которые входят в комплект перечисленных групп и имеют соответствующий диаметр.
Каждый год производство железобетонных колец улучшается благодаря внедрению новых технологий. При укладке металлической арматуры стала применяться лазерная резка. Все нововведения позволяют изготавливать качественные и надежные изделия. В связи с упрощением изготовления стала снижаться и конечная стоимость колодезных колец.
При изготовлении колодезных колец используются специальные формы. Размеры наружного внутреннего диаметра определяют при помощи опалубки. В пространство этих размеров помещается армирующий сеточный каркас или проволока и заливается раствор. Чтобы лучше уплотнить форму, ее обычно подвергают вибрационному воздействию, которое спрессовывает бетон. В итоге изделие получается очень прочным, может выдерживать большие нагрузки и эффективно выполняет свое предназначение.
При изготовлении колодезных колец можно устанавливать специальные скобы, которые называются ходовыми. Промышленные железобетонные кольца часто имеют специальные фальцевые замки (выглядят как выступы в нижней части колец и помещения для них в верхней части). Благодаря этой конструкционной особенности, можно провести надежную и плотную фиксацию ствола колодца во избежание смещения составляющих его колец.
Колодезные кольца своими руками
Теперь пришло время рассмотреть поэтапную технологию строительства колодезных колец своими руками. Если вы будете выполнять все постепенно и аккуратно, результат получится соответствующий.
Форма для колодезного кольца
Для изготовления формы существует много вариантов, остановимся на проверенном. Вам необходимо подобрать две металлические бочки, которые соответствуют размерам колодезного кольца. На процесс изготовления не будут влиять выдавленные полосы фиксации на их стенках. Также можно задействовать трубы или воздуховоды нужного диаметра. Вы можете собрать цилиндры опалубки путем соединения отдельных листов друг с другом. Хороший результат был замечен у опалубок, изготовленных из пластиковых цилиндров.
На внешней поверхности большой бочки будущей формы необходимо проделать две продольные разметки. Они разделят бочку на две равномерные части по вертикали. Далее необходимо использовать простые оконные или дверные навесы. На разметках нужно разместить два навеса, чтобы их створки размещались по краям от линии, а изгиб навеса вдоль и поверх разметки. При помощи заклепок или сварки к цилиндру прикрепляются навесы. На внутренней стороне бочки необходимо точно скопировать разметки, размещенные снаружи.
С внутренней стороны будущая форма разрезается таким образом, чтобы не повредить закрепленные навесы с внешней стороны. Здесь можно задействовать болгарку и установить самый тонкий отрезной круг. С одной стороны будущей формы, в месте установки навесов, необходимо отрезать нижние шляпки-фиксаторы шпинделей изгиба у каждого навеса.
Учтите, это делается только с одной стороны. Срезанные шпиндели вытаскиваются, и раскрывается получившаяся форма. При закрытии формы следует разработать подвижность и сопоставимость сторон. Чтобы обеспечить фиксацию закрытия створок формы, можно использовать срезанные шпиндели. Также можно подобрать другие шпиндели, подходящие по диаметру, как на фото колодезных колец.
Теперь вам необходимо подготовить внутреннюю сторону для будущей формы. Для этого нужно использовать металлическую бочку или заранее подготовленную форму. С внутренней стороны следует нанести две линии-разметки. Они должны быть расположены друг от друга на расстоянии 1/3 длины всей окружности бочки. Обратите внимание, что цилиндр не делят на одинаковые части по вертикали, одна часть должна быть шире другой примерно в два раза. На внутренней стороне следует установить навесы, как и на наружной.
С внутренней стороны наружу копируются линии разметки. После этого цилиндр аккуратно разрезается по этим линиям, чтобы не повредить внутренние навесы. У навесов, размещенных на одной линии, нужно срезать головки шпинделей с изгиба. После этого шпиндели вынимаются, а получившаяся форма разрабатывается. При ее закрытии подгоняется сопоставимость сторон.
Обратите внимание, что собранный вид внутренней бочки должен быть выше наружного примерно на пять-десять сантиметров. Внешняя форма опалубки легко закрываться, открываться и фиксироваться шпинделями. Внутренняя форма должна также легко открываться вовнутрь. Когда кольцо освобождается, первым следует снять внутреннюю форму.
Навесы освобождают от съемных шпинделей, меньшую часть формы складывают вовнутрь и легко вытягивают из свежего кольца. Внешняя форма снимается также легко, но открытием наружу. Такую форму вы можете использовать еще не один раз. Возможно, она пригодится вашим друзьям или родственникам.
Материалы для колодезного кольца
Для стандартного производства колодезных колец вам понадобится песок, цемент, щебень, вода, бетономешалка, подъемные устройства, форма, армированный каркас и хорошая строительная площадка. Для начала вы должны определиться с объемом колодезного кольца, которое вы будете делать своими руками. Очень важно, чтобы толщина кольца была не менее 7 сантиметров.
При изготовлении бетонного кольца температура должна быть от 8 градусов. В жару следует замедлить испарение влаги, поскольку при быстром высыхании изделие не сможет приобрести нужной прочности. Вы можете укрыть изделие от прямых солнечных лучей и обеспечить необходимую влажность.
Как и при всех бетонных работах, состав смеси обычно определяют соотношением по объему его составляющих: песка, гравия и цемента. Количество цемента служит единицей отсчета. Желательно использовать свежий и созревший цемент, не ниже марки М400. Под созревшим подразумевается цемент, выдержанный не менее тридцати дней после его изготовления. Для изготовления колодезных колец очень важен объем воды - от 0,5 до 0,7 части цемента, песка - от 2 до 2,5, гравия - от 3 до 4. Такое соотношение обеспечит бетону максимальную плотность.
Чтобы приготовить бетон, сначала необходимо смешать песок и цемент, затем добавить воду и все снова тщательно перемешать. После этого в полученную смесь добавляется гравий, который предварительно замачивается в воде. Готовую форму следует установить на ровный пол или металлический поддон. Между внешним и внутренним цилиндром следует разместить арматурную сетку. Если ее нет, можно воспользоваться проволокой в два-шесть миллиметров, которая укладывается постепенно витками с добавлением бетонного состава.
Кольца можно изготавливать без применения армирования, но в этом случае их толщина должна быть не менее пятнадцати сантиметров. Такие кольца служат очень долго. Между цилиндрами устанавливаются распорные деревянные клинья по уровню выше среднего, чтобы избежать смещения цилиндров во время укладки бетонного состава.

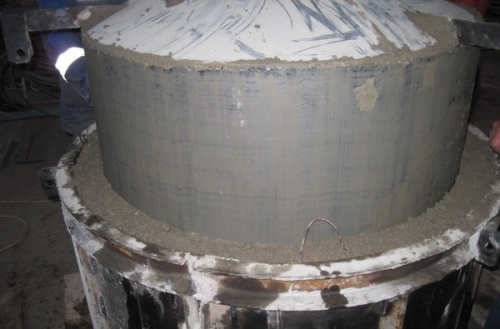

Заливка раствора в форму
После длительного перемешивания бетон укладывается в форму для колодезного кольца на высоту не более 15-25 сантиметров. После этого раствор уплотняется по всему диаметру при помощи толстого металлического стержня в 12-20 миллиметров. Это необходимо для качественного уплотнения формы и прочности всего изделия. Вы можете использовать деревянную трамбовку с применением обычной лопаты, тяпки или рукоятки от лопаты. Пространство нужно заполнить еще раз, утрамбовывая бетонную смесь по кругу. Когда уровень сложенного бетона будет выше среднего, деревянные распорки можно снять.
Вы должны заполнить всю форму и хорошо разровнять выступающую поверхность уложенного бетона. Желательно, чтобы эта поверхность получилась ровной, поскольку она будет стыковочной. К залитой бетонным раствором форме можно применить вибрацию, которая поможет максимально уплотнить бетон и заполнить все возможные пустоты. При необходимости после этой процедуры можно долить еще немного бетонной смеси. Но процедура вибрации необязательна.
Для обеспечения хорошей герметичности применяются специальные крышки, которые обеспечивают полную изолированность и блокируют попадание посторонних предметов или жидкостей, как показано на видео о колодезных кольцах. Такой подход особенно пригодится, если конструкция находится на открытом пространстве или не защищена навесом.
Спустя три-четыре дня форму можно разобрать. Если влажность и температура являются оптимальными, можно освободить кольцо из формы уже на следующий день. Его нельзя перемещать и перекатывать, поскольку смесь окрепла не полностью. Если вы хотите получить достаточно прочный бетон, следует смачивать готовое кольцо водой в течение 7 последующих дней. Колодезные кольца можно использовать после десятидневной выдержки при условии оптимальной температуры и хорошей влажности.
Установка колодезных колец производится при помощи подъемных кранов, они размещаются друг над другом по принципу пирамиды. Чтобы эти кольца при монтаже не сдвинулись относительно друг друга, их принято между собой скреплять в четырех местах с помощью стальных скобок или пластин. Хотя для экономии вашего времени, которое уходит на монтаж колодца, лучше всего изготовить колодезные кольца с замком, но при этом будет больше расходоваться материала.
Если вы хотите, чтобы колодец прослужил как можно дольше, следует выполнить внешнюю гидроизоляцию. Для этого кольца обрабатываются специальным раствором. При нарушенной технологии производства и плохом качестве материала, существует риск отравления водой с колодца, в котором уложены эти изделия.
Таким образом, колодезные кольца используют для установки в канализационных, газопроводных, водопроводных системах, смотровых стенах и колодцах. Сфера применения этих изделий довольно обширна. Если вы хотите сделать такое кольцо самостоятельно, в этом нет ничего сложного. В домашних условиях нужно иметь специальное оборудование для производства колодезных колец и просторную площадку. Необходимо строго следовать каждому этапу строительства, а также делать все аккуратно и не торопясь.
strport.ru
Колодезные кольца своими руками
Личный водопровод, колодец или оборудованный септик может не только принимать сточные канализационные воды, но даже вырабатывать газ для кухонной плиты. В таких конструкциях железобетонное кольцо является основным участвующим элементом.
Некоторые люди приобретают такие кольца, доставляя сразу на дом. Но не все могут позволить себе покупку и доставку этого элемента. Однако не отчаивайтесь! Существует вариант купить готовую форму для изготовления колодезных колец своими руками. Давайте детальнее рассмотрим эту технологию.
Содержание:
- Эволюция колодезных колец
- Предназначение колодезных колец
- Конструкция и производство колодезных колец
- Колодезные кольца своими руками
- Форма для колодезного кольца
- Материалы для колодезного кольца
- Заливка раствора в форму
Эволюция колодезных колец
Если заглянуть в историю, можно сказать, что колодезные кольца впервые появились еще в 2600 году до нашей эры в Индии. Также подобные изделия использовались в Давнем Китае и Древнем Риме. А в Россию пришли колодезные кольца только в 19 веке, когда увеличилась необходимость в их эксплуатации, именно в это время сооружались первые подземные коммуникации. Но стенки самые первых колодезных колец изготавливались не из бетона, их выкладывали из кирпича.
И только в шестидесятых годах свершилась замена материала, стены колодезных колец стали изготавливать из бетона и железобетона. Многие проблемы решило появление бетона и железобетона, а вместе с ними и колодезных колец, что имеют больше преимуществ, нежели кирпич, которым выкладывали стенки канализации. Вместе с этим трудоемкий и длительный процесс установки инженерных коммуникаций стал проще.
Вместе с заменой материала для изготовления подземных коммуникаций изменялась конструкция колодезного кольца. Прежде всего, отличия заметны в торце кольца. Самые обычные колодезные кольца имели плоский торец, позже появились изделия со стыковочными торцами, которые стали называть стыковочными кольцами с замком. Именно благодаря наличию подобного надежного соединения, стыковочные кольца отличаются высокой водонепроницаемостью.
Безусловно, колодезные кольца, которые имеют замок, стали намного лучше традиционных, так как она не нарушались при смещении грунта, и тем самым не вызывали проблем со своим функционированием. Перемещение колец вместе с почвой и обеспечивало целостность конструкции в общем. Но и данная система крепления не была надежной на все 100%, потому было разработано новое крепление — внешние и внутренние уступы на колодезных кольцах, которые обуспечивают глухое крепление колец между собой и исключают малейшие смещения.
Предназначение колодезных колец
В первую очередь колодезные кольца используют для установки канализационных колодцев.Они часто применяются для оборудования магистралей и городских дорог, где предназначены для удаления нежелательных осадков. Сегодня колодезные кольца также применяются для обустройства мостов через каналы и траншеи, различных типов колодцев, разнообразных очистных сооружений, ландшафтного дизайна и т.д. Колодезные кольца задействуют в качестве несъемной опалубки при установке инженерных сооружений или различных фундаментов. Помимо этого, кольца часто используют для строительства колодцев в домашних условиях.
Существуют современные варианты колодезных колец, например пластиковые. Они отличаются небольшим весом, что способствует легкой установке. Как оказалось, по показателям прочности они не уступают железобетонным. Пластиковые кольца не взаимодействуют с различными химическими элементами и не подвержены влиянию коррозии. Но они все равно не смогут обеспечить весь комплекс свойств, например, они обладают очень низкой морозоустойчивостью.
Чем объясняется такая востребованность этих изделий? Во-первых, они являются долговечными и устойчивыми к сильным нагрузкам. Во-вторых, материал не пропускает воду и является экологически чистым, это важно, так как вода, которая поступает в сооружение, может употребляться для питья и приготовления пищи. Стоит отметить, что колодезные кольца очень быстро монтируются и имеют приемлемую цену.
К качеству приобретаемых колодезных колец предъявляются определенные требования. Вполне понятно, что такие изделия должны обладать хорошей плотностью, в противном случае они будут неприменимы. Колодезные кольца должны быть согласованы со всеми нормами государственного стандарта и экологических факторов. Дело в том, что вода, которая поступает в сооружение, может употребляться для питья и приготовления пищи. Колодезные кольца должны обладать высокой прочностью и способностью выдерживать большие нагрузки.
Конструкция и производство колодезных колец
Классические кольца имеют форму цилиндра, но существуют и прямоугольные варианты. Стоит отметить, что кольца могут быть с замком и без него. Обыкновенные кольца наделены плоским торцом. Колодезные кольца с замком наделены стыковочными торцами. По утверждению специалистов, плотность соединения замка сможет обеспечить лучшую герметичность и надежность инженерных систем.
Базовые кольца имеют стандартные размеры и подразделяются на маленькую, среднюю и большую группу. Маленькие кольца наделены внутренним метровым диаметром, толщиной стенок в 16 сантиметров, высотой в 90 сантиметров и весом в 600 килограмм. Внутренний диаметр колодезного кольца средней группы составляет 1,5 метра. Весят они одну тонну, и имеют такую же высоту. Большие кольца весят полторы тонны, а их внутренний диаметр составляет 2 метра.
Помимо стандартных стеновых колец выпускаются стеновые доборы, которые отличаются по высоте и применяются для сооружения части колодца, которая выступает над землей. Такие доборы отличаются меньшей высотой, в сравнении со стандартным вариантом. Обязательным элементом конструкции колодца являются крышки и днища, которые входят в комплект перечисленных групп и имеют соответствующий диаметр.
Каждый год производство железобетонных колец улучшается благодаря внедрению новых технологий. При укладке металлической арматуры стала применяться лазерная резка. Все нововведения позволяют изготавливать качественные и надежные изделия. В связи с упрощением изготовления стала снижаться и конечная стоимость колодезных колец.
При изготовлении колодезных колец используются специальные формы. Размеры наружного внутреннего диаметра определяют при помощи опалубки. В пространство этих размеров помещается армирующий сеточный каркас или проволока и заливается раствор. Чтобы лучше уплотнить форму, ее обычно подвергают вибрационному воздействию, которое спрессовывает бетон. В итоге изделие получается очень прочным, может выдерживать большие нагрузки и эффективно выполняет свое предназначение.
При изготовлении колодезных колец можно устанавливать специальные скобы, которые называются ходовыми. Промышленные железобетонные кольца часто имеют специальные фальцевые замки (выглядят как выступы в нижней части колец и помещения для них в верхней части). Благодаря этой конструкционной особенности, можно провести надежную и плотную фиксацию ствола колодца во избежание смещения составляющих его колец.
Колодезные кольца своими руками
Теперь пришло время рассмотреть поэтапную технологию строительства колодезных колец своими руками. Если вы будете выполнять все постепенно и аккуратно, результат получится соответствующий.
Форма для колодезного кольца
Для изготовления формы существует много вариантов, остановимся на проверенном. Вам необходимо подобрать две металлические бочки, которые соответствуют размерам колодезного кольца. На процесс изготовления не будут влиять выдавленные полосы фиксации на их стенках. Также можно задействовать трубы или воздуховоды нужного диаметра. Вы можете собрать цилиндры опалубки путем соединения отдельных листов друг с другом. Хороший результат был замечен у опалубок, изготовленных из пластиковых цилиндров.
На внешней поверхности большой бочки будущей формы необходимо проделать две продольные разметки. Они разделят бочку на две равномерные части по вертикали. Далее необходимо использовать простые оконные или дверные навесы. На разметках нужно разместить два навеса, чтобы их створки размещались по краям от линии, а изгиб навеса вдоль и поверх разметки. При помощи заклепок или сварки к цилиндру прикрепляются навесы. На внутренней стороне бочки необходимо точно скопировать разметки, размещенные снаружи.
С внутренней стороны будущая форма разрезается таким образом, чтобы не повредить закрепленные навесы с внешней стороны. Здесь можно задействовать болгарку и установить самый тонкий отрезной круг. С одной стороны будущей формы, в месте установки навесов, необходимо отрезать нижние шляпки-фиксаторы шпинделей изгиба у каждого навеса.
Учтите, это делается только с одной стороны. Срезанные шпиндели вытаскиваются, и раскрывается получившаяся форма. При закрытии формы следует разработать подвижность и сопоставимость сторон. Чтобы обеспечить фиксацию закрытия створок формы, можно использовать срезанные шпиндели. Также можно подобрать другие шпиндели, подходящие по диаметру, как на фото колодезных колец.
Теперь вам необходимо подготовить внутреннюю сторону для будущей формы. Для этого нужно использовать металлическую бочку или заранее подготовленную форму. С внутренней стороны следует нанести две линии-разметки. Они должны быть расположены друг от друга на расстоянии 1/3 длины всей окружности бочки. Обратите внимание, что цилиндр не делят на одинаковые части по вертикали, одна часть должна быть шире другой примерно в два раза. На внутренней стороне следует установить навесы, как и на наружной.
С внутренней стороны наружу копируются линии разметки. После этого цилиндр аккуратно разрезается по этим линиям, чтобы не повредить внутренние навесы. У навесов, размещенных на одной линии, нужно срезать головки шпинделей с изгиба. После этого шпиндели вынимаются, а получившаяся форма разрабатывается. При ее закрытии подгоняется сопоставимость сторон.
Обратите внимание, что собранный вид внутренней бочки должен быть выше наружного примерно на пять-десять сантиметров. Внешняя форма опалубки легко закрываться, открываться и фиксироваться шпинделями. Внутренняя форма должна также легко открываться вовнутрь. Когда кольцо освобождается, первым следует снять внутреннюю форму.
Навесы освобождают от съемных шпинделей, меньшую часть формы складывают вовнутрь и легко вытягивают из свежего кольца. Внешняя форма снимается также легко, но открытием наружу. Такую форму вы можете использовать еще не один раз. Возможно, она пригодится вашим друзьям или родственникам.
Материалы для колодезного кольца
Для стандартного производства колодезных колец вам понадобится песок, цемент, щебень, вода, бетономешалка, подъемные устройства, форма, армированный каркас и хорошая строительная площадка. Для начала вы должны определиться с объемом колодезного кольца, которое вы будете делать своими руками. Очень важно, чтобы толщина кольца была не менее 7 сантиметров.
При изготовлении бетонного кольца температура должна быть от 8 градусов. В жару следует замедлить испарение влаги, поскольку при быстром высыхании изделие не сможет приобрести нужной прочности. Вы можете укрыть изделие от прямых солнечных лучей и обеспечить необходимую влажность.
Как и при всех бетонных работах, состав смеси обычно определяют соотношением по объему его составляющих: песка, гравия и цемента. Количество цемента служит единицей отсчета. Желательно использовать свежий и созревший цемент, не ниже марки М400. Под созревшим подразумевается цемент, выдержанный не менее тридцати дней после его изготовления. Для изготовления колодезных колец очень важен объем воды — от 0,5 до 0,7 части цемента, песка — от 2 до 2,5, гравия — от 3 до 4. Такое соотношение обеспечит бетону максимальную плотность.
Чтобы приготовить бетон, сначала необходимо смешать песок и цемент, затем добавить воду и все снова тщательно перемешать. После этого в полученную смесь добавляется гравий, который предварительно замачивается в воде. Готовую форму следует установить на ровный пол или металлический поддон. Между внешним и внутренним цилиндром следует разместить арматурную сетку. Если ее нет, можно воспользоваться проволокой в два-шесть миллиметров, которая укладывается постепенно витками с добавлением бетонного состава.
Кольца можно изготавливать без применения армирования, но в этом случае их толщина должна быть не менее пятнадцати сантиметров. Такие кольца служат очень долго. Между цилиндрами устанавливаются распорные деревянные клинья по уровню выше среднего, чтобы избежать смещения цилиндров во время укладки бетонного состава.
Заливка раствора в форму
После длительного перемешивания бетон укладывается в форму для колодезного кольца на высоту не более 15-25 сантиметров. После этого раствор уплотняется по всему диаметру при помощи толстого металлического стержня в 12-20 миллиметров. Это необходимо для качественного уплотнения формы и прочности всего изделия. Вы можете использовать деревянную трамбовку с применением обычной лопаты, тяпки или рукоятки от лопаты. Пространство нужно заполнить еще раз, утрамбовывая бетонную смесь по кругу. Когда уровень сложенного бетона будет выше среднего, деревянные распорки можно снять.
Вы должны заполнить всю форму и хорошо разровнять выступающую поверхность уложенного бетона. Желательно, чтобы эта поверхность получилась ровной, поскольку она будет стыковочной. К залитой бетонным раствором форме можно применить вибрацию, которая поможет максимально уплотнить бетон и заполнить все возможные пустоты. При необходимости после этой процедуры можно долить еще немного бетонной смеси. Но процедура вибрации необязательна.
Для обеспечения хорошей герметичности применяются специальные крышки, которые обеспечивают полную изолированность и блокируют попадание посторонних предметов или жидкостей, как показано на видео о колодезных кольцах. Такой подход особенно пригодится, если конструкция находится на открытом пространстве или не защищена навесом.
Спустя три-четыре дня форму можно разобрать. Если влажность и температура являются оптимальными, можно освободить кольцо из формы уже на следующий день. Его нельзя перемещать и перекатывать, поскольку смесь окрепла не полностью. Если вы хотите получить достаточно прочный бетон, следует смачивать готовое кольцо водой в течение 7 последующих дней. Колодезные кольца можно использовать после десятидневной выдержки при условии оптимальной температуры и хорошей влажности.
Установка колодезных колец производится при помощи подъемных кранов, они размещаются друг над другом по принципу пирамиды. Чтобы эти кольца при монтаже не сдвинулись относительно друг друга, их принято между собой скреплять в четырех местах с помощью стальных скобок или пластин. Хотя для экономии вашего времени, которое уходит на монтаж колодца, лучше всего изготовить колодезные кольца с замком, но при этом будет больше расходоваться материала.
Если вы хотите, чтобы колодец прослужил как можно дольше, следует выполнить внешнюю гидроизоляцию. Для этого кольца обрабатываются специальным раствором. При нарушенной технологии производства и плохом качестве материала, существует риск отравления водой с колодца, в котором уложены эти изделия.
Таким образом, колодезные кольца используют для установки в канализационных, газопроводных, водопроводных системах, смотровых стенах и колодцах. Сфера применения этих изделий довольно обширна. Если вы хотите сделать такое кольцо самостоятельно, в этом нет ничего сложного. В домашних условиях нужно иметь специальное оборудование для производства колодезных колец и просторную площадку. Необходимо строго следовать каждому этапу строительства, а также делать все аккуратно и не торопясь.
stroitelstvo.domov.resant.ru
Опалубку для колодца своими руками
Колодец целесообразней возводить из бетона, эти конструкции достаточно стойки и крепки. Опалубка для колодца есть в каждом проф. складе стройматериалов, а возможно сделать собственноручно. Стройматериал для производства колец недорог и доступен, а работа с бетоном элементарна и не требует профессиональных навыков.
Если вы задаетесь вопросом, как сделать опалубка для колодца своими руками? Давайте рассмотрим стадии производства колодезных колец:
1. На гладкой поверхности или щитке из дерева необходимо поставить две опалубки (одну в другую), это должно быть сделано так, что бы они располагались на одном интервале.
2. Между стенами формы следует поставить скелет из арматуры.Перед заливкой каркас обязательно очищается ото ржи. Арматура фиксируется среди опалубок с помощью клиньев, которые удаляются по мере заливки в опалубку бетона.
3. Бетон не прилипнет к стенам формы, если предварительно обмазать их машинной отработкой, или обвить пленкой из полиэтилена.
4. Бетонную смесь с текстурой густого теста следует уложить в формы, слой следует делать примерно около десяти сантиметров. Можете увидеть, что опалубка для колодца своими руками изготавливается очень легко.
Интересно! Как утеплить колодец из бетонных колец, здесь!
Следом бетон уплотняется стержнем из стали в поперечнике около двух сантиметров.
С помощью отбивки необходимо постепенно заполнить всю форму. По окончании надо закрыть верх конструкции плотной материей, что бы не попадали солнечные лучи.
5. Снять опалубку необходимо через три-четыре дня. Возникшие в полученных кольцах раковины надо замазать раствором цемента.
После снятия опалубки, кольцо остается на прежнем месте на одну-две недели, также укрывая его от солнца. Необходимо обязательное увлажнение колец водой на протяжении трех-пяти дней четыре-пять раз.
А так же вы можете посмотреть видео процесс подготовки и завливки колодезных колец
dachnoe-delo.ru
Бетонные кольца: сфера применения, размеры и цены, изготовление своими руками
Одним из самых популярных железобетонных изделий является бетонное кольцо. Его используют для самых разных целей. В первую очередь это обустройство различных колодцев для водоснабжения. В не меньшей степени бетонные кольца применяют для устройства канализационных колодцев и для защиты узлов водопровода и теплоснабжения под землей. Внутри них размещают задвижки, запорные вентили, пескоуловители, а также применяют для прокладки кабельных и тепловых магистралей. Частные застройщики использует их для монтажа самодельных септиков. Для этого они имеют специальные бетонные крышки с люком.
В связи с этим необходимо знать геометрические параметры и разновидности бетонных колец. Особенно полезно для тех, кто начинает самостоятельное строительство или реконструирует инженерные сооружения. Бетонные кольца: сфера применения, размеры и цены, изготовление своими руками. Эти вопросы мы рассмотрим в данной статье.
Септик из бетонных колец
Как маркируются бетонные кольца
Регламентирование таких железобетонных изделий, как бетонные кольца осуществляется посредством ГОСТ 8020-90. Там подробно описано назначение изделий, их маркировка и размеры. Нормирование прочности бетона, который служит для изготовления колец, производится ГОСТом 100180. Определение морозостойкости изделий осуществляется в соответствии с государственным стандартом 10060, а его водонепроницаемости ГОСТом 12730.
Современная промышленность выпускает несколько железобетонных конструкций кольцевой формы:
- Кольца для колодцев с плоским торцом.
- Кольца для колодцев с замковым торцом.
- Доборные кольца.
- Ремонтные кольца.
- Опорные кольца.
Маркировка железобетонных колец является стандартной. Она состоит как из буквенного, так и из цифрового ряда символов. Буквенное обозначение отражает область применения. Ряд цифр обозначает габаритные размеры.
Расшифровка буквенной маркировки следующая:
- КС — кольцо стеновое, предназначено для рабочей камеры либо горловины колодцев.
- КСД — кольцо стеновое, имеющее глухое днище.
- КО — кольцо опорное.
- КФК — фекальное кольцо, предназначенное для устройства рабочих камер колодцев хозяйственно-бытовой канализационной системы.
- КЛК — кольцо, предназначенное для сооружения ливневой канализации.
- КВГ — кольца для газопроводных и водопроводных сетей.
Данный перечень говорит о том, что как таковые колодезные кольца отсутствует, все они относятся к стеновой категории. Нет в стандарте и ремонтных колец. В качестве них используются обычные стеновые кольца с меньшим диаметром, которые помещают в шахту для углубления колодцев.
Что касается цифровой маркировки бетонных колец, то в ней содержится информация о габаритах изделия, выраженная в дециметрах. А внутреннем диаметре говорит первая цифра, вторая отвечает за высоту. К примеру, маркировка КС 6-10 обозначает, что это бетонное стеновое кольцо внутренним диаметром 6 дециметров и высотой 10 дециметров. На заводах железобетонных изделий чаще всего выпускаются бетонные кольца, имеющий диаметр от 0,7 до 2 м, а высоту от 0,1 до 2 м при толщине стенки 7 -20 см.
Кольца отливают из бетона марки 200 — 500. Армирование в стеновых железобетонных кольцах практически не используют, так как бетон прекрасно выдерживает сжатие и боковое давление грунта. Только изделия, работающие в тяжелых грунтовых условиях, армируют стальной арматурой диаметром 10 мм, которая не дает образовываться трещинам.
Стоимость бетонных колец находится в прямой зависимости от их размеров и марки применяемого бетона. Кроме того, разные изготовители могут вести сильно отличающуюся ценовую политику.
Пример стоимости бетонных колец у одного из производителей
Бетонные кольца, имеющие торцовый замок
Одной из самых популярных разновидностей колодезных бетонных колец является конструкция, снабженная торцевыми замками. Они имеют вид своеобразных углубление на торце кольца и не дают сдвигаться изделиям друг относительно друга под действием грунтовых нагрузок или подземных вод. Кроме того, замок прекрасно повышает герметичность стыков.
Бетонные кольца с торцевыми замками
В отличие от них, кольца имеющие плоский торец не так хорошо выдерживают подвижки грунта. Они могут быть настолько сильными, что сдвинут кольца чуть ли не на половину диаметра септика или колодезной шахты. Такие случаи нередки, когда в месте расположения объекта под землей имеется мощный плывун. Так называют очень непрочный глинистый, песчаный или илистый грунт, разжижающийся под действием грунтовых вод.
Как самостоятельно изготовить бетонные кольца
Купить 4 — 5 колец для септика не составит большого труда, а вот если нужно не менее 10 изделий, то целесообразно будет изготовить их самостоятельно. Нужно понимать, что процесс этот довольно трудоемкий, так как для изготовления колец потребуется соорудить очень сложную по конструкции опалубку. Кроме того, сама работа по заливке опалубки бетоном требует очень большой аккуратности. Это позволит избежать возникновения пустот и неровностей в бетоне.
Для того чтобы приготовить раствор берется стандартное соотношение компонентов: 1 часть цемента, 3 части песка и 1 часть щебня. Сухие компоненты засыпают в бетономешалку и тщательно перемешивают. После этого туда мелкими порциями постепенно добавляют в воду, доводя консистенцию бетонной смеси до нужной, позволяющей бетону равномерно распределятся внутри формы.
При производстве самодельных бетонных колец требуется соблюдать следующие технологические требования, чтобы получить ожидаемое качество:
- Стальная разборная форма должна быть очень прочной.
- Для приготовления качественной смеси нужно использовать цемент с маркой не ниже 500.
- В качестве заполнителя нужно брать мелкофракционный щебень не более 5-10 мм в размере и мытый песок.
- Бетонную смесь необходимо уплотнять вибратором.
- Если вы открываете изделие в холодное время года, то обязательно нужно использовать электроподогрев.
Отливочная форма для изготовления бетонных колец
Изображенная на рисунке отливочная форма представляет собой два полукольца, которые изготовлены из очень прочный листовой стали толщиной 1,5 — 2 мм. К торцам привариваются ребра жесткости, а по длине устанавливаются соединительные пластины, стягивающие полукольца в единую конструкцию перед началом бетонирования.
Снятие внешней опалубки не является сложным процессом: достаточно только открутить болты и постучать по стенкам молотком. Удаление внутренней части более сложное. Для облегчения этого процесса внутрь формы помещают две узкие стенки или трубы квадратного сечения. Для удаления деталей достаточно будет просто выбить эти распорки.
Разборка металлической опалубки
Использование мелкого заполнителя для бетона оправдана тем, что толщина кольца не очень большая. Она составляет всего от 7 до 9 см. Поэтому засыпка в раствор крупного щебня может все испортить, так как образуются пустоты и кольцо способно разрушиться. Очень важную роль играет виброуплотнение, без которого невозможно полностью удалить пузырьки воздуха и раковины, которые сильно снижают прочность бетона. Решить проблему простым штыкованием можно лишь отчасти. Если в наличии нет специального строительного вибратора, то можно применить обычный перфоратор. В него вставляется обрезок арматуры, к концу которого приваривают толстую стальную пластинку.
Схема изготовления самодельной насадки для виброуплотнения бетона
Для проведения уплотнения нужно включить инструмент и поступательными движениями упереть его во внешнюю верхнюю часть формы снаружи. Металл передаст вибрацию бетону. В результате он станет оседать и уплотняться.
Так как бетонные кольца получаются очень тяжелыми, то их монтаж без использования специальной техники практически невозможен. Поэтому для удобства необходимо в процессе заливки установить в форму не менее 4 монтажных петель из проволоки диаметром 8 — 10 мм. Концы проволоки загибаются и заглубляются в бетон не менее чем на 40 — 50 см.
Таким образом, если вы решили самостоятельно изготовить бетонные кольца для колодца или для септиков, сделать это вполне реально, если есть специальная металлическая опалубка.
