1. Отличия автоматического и полуавтоматического сливов в ванной 2. Материалы для слива в ванной 3. Как правильно сделать установку слива

Редко какой хозяин дома или квартиры не сталкивался c необходимостью замены или установки механизма слива-перелива для ванны. Предназначается устройство слива ванны для регулировки уровня воды в сантехническом изделии. Благодаря его наличию не происходит переливание жидкости через края конструкции в процессе ее наполнения.

Отличия автоматического и полуавтоматического сливов в ванной

В продаже можно встретить два основных типа изделий:

• полуавтоматический;
• автоматический.

Слив-полуавтомат для ванны (см. фото) устроен таким образом, что поднятие сливной пробки происходит при помощи небольшого троса, который соединяет переливной механизм со сливным. В данном случае открытие /закрытие отверстия для слива происходит в результате поворота крышки.

Монтаж слива в ванной такого типа имеет следующие положительные моменты:

• привлекательный вид;
• простота пользования.

Основной недостаток полуавтоматического слива-перелива – это ухудшение качества работы троса через некоторое время. Правда, данный недостаток характерен для недорогих механизмов.

Устройство слива в ванной функционирует следующим образом: чтобы поднять крышку достаточно всего лишь нажать на нее. Механизм открытия/закрытия располагается в крышке.

Автоматическая система отличается привлекательным видом, но имеет и существенный минус – приходится сильно наклоняться, чтобы задействовать пробку слива. Правда, также существует автоматика с механизмом наполнения. Данное изделие устанавливают при отсутствии смесителя.  Порядок, как правильно установить слив в ванной, предусматривает соединение его с водопроводной трубой. В результате вода, наполняющая ванну, будет набираться при помощи переливного механизма.

Материалы для слива в ванной

В настоящее время изделия для слива, устанавливаемые под ванной, производят из разных материалов.

Оптимальным выбором являются механизмы из хромированной латуни, полипропилена и полиэтилена, поскольку они:

• не ржавеют;
• не подвергаются гниению;
• отличаются устойчивостью к воде с повышенным содержанием солей.

  Самое дорогое изделие – латунный слив-перелив, который будет выглядеть в ванной комнате превосходно. По остальным характеристикам латунь уступает пластику. Прежде всего, это касается устойчивости к механическим повреждениям. Читайте также: "Как установить стальную ванну своими руками".

Как правильно сделать установку слива

Когда механизм приобретен, следует разобраться с тем, как правильно сделать слив в ванной. Сразу следует отметить, что работа эта несложная, поэтому ее может сделать самостоятельно каждый домашний умелец.

Установка слива в ванной своими руками выполняется с помощью отверток и фонарика.

Из других стройматериалов потребуются:

• трубы пластиковые;
• силиконовый герметик;
• патрубки канализационные (чаще всего диаметром 40 или 50 миллиметров).

Прежде, чем делается замена слива в ванной своими руками, выполняются подготовительные мероприятия, состоящие из:

• демонтажа старого изделия;
• очистки внутренней поверхности канализационного патрубка.

Процесс очистки патрубка несложно произвести в том случае, когда труба для канализационной сети изготовлена из пластика. Манжеты новых сифонов рассчитаны таким образом, что они легко соединяются даже с шероховатыми гнездами (прочитайте: "Установка сифона на ванну своими руками").

Более сложным заданием является замена слива в ванной с чугунной трубой, если он был соединен с патрубком при помощи цементного раствора. Чтобы удалить цемент, потребуется молоток и зубило. С хрупким чугуном нужно обращаться крайне осторожно. Все цементные крошки следует тщательно удалить, поскольку они будут способствовать образованию засора.

Существует определенная последовательность в действиях, как правильно сделать слив в ванной:

Наиболее эффективно механизм слива для ванны будет работать, если он установлен на уровне от 15 сантиметров и более от поверхности монтажа сантехники. При этом сантехнический прибор должен стоять прочно и не двигаться. В местах соприкосновения со стеной помещения пользуются силиконовым герметиком.

Для крепления тройника к решетке на сливе используют болт. Надежность соединению придает применение резиновой прокладки и герметика. Чтобы соединить нижний конец тройника с сифоном задействуют конусный уплотнитель и гайку. Трубу, которая соединяет отверстие для перелива с тройником, монтируют в его боковой части.

В процессе крепления уголка к сливу необходимо надежно уплотнить соединения. При закручивании деталей механизма нужно действовать крайне осторожно, чтобы не сорвать резьбу.  Примерно сутки уходят на то, чтобы застыл герметик, после чего проверяют герметичность соединений. Для этого в ванну наливают ведро воды. Когда нет протечек, сантехнический прибор полностью наполняют водой. Если недоработки не обнаружены, можно в ванне купаться. Для контроля над правильным функционированием слива-перелива в декоративной планке делают небольшое отверстие.

Обычно при соединении сифона с системой канализации пользуются пластиковой 40-миллиметровой трубой. Когда диаметр канализационной трубы составляет 50 миллиметров, задействуют пластиковый переходник с 40 на 50 миллиметров. Если канализация чугунная, нужно использовать соединение из резиновой муфты, имеющее соответствующий размер.

Выбирая материалы до того, как установить слив в ванной, желательно приобрести пластиковые трубы повышенной жесткости. Не следует покупать гофрированные гибкие трубки, обладающие повышенным гидравлическим сопротивлением. Эти изделия быстро засоряются и плохо очищаются.

kanalizaciyadoma.com

Как установить слив в ванной

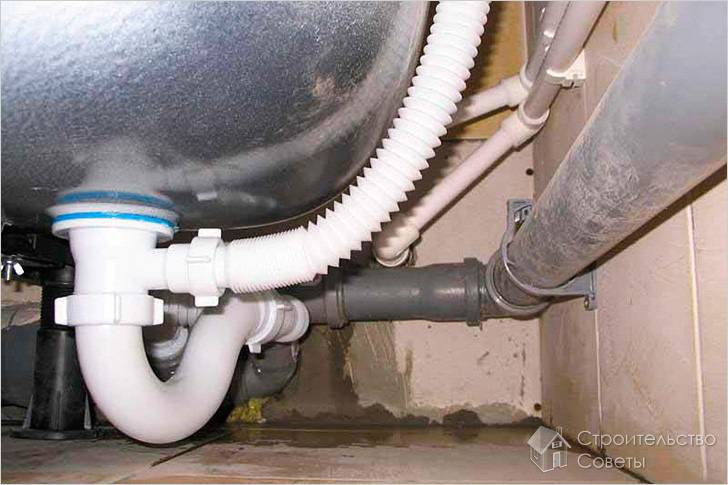

Систему слива в ванной часто называют обвязкой, что вполне справедливо, так как воедино соединяются все трубы, необходимые для нормального отвода стоков из ванны. Кроме того, в этой системе предусмотрена защита от перелива. Теперь осталось разобраться, как установить слив в ванной правильно, чтобы всё нормально работало и без протечек.

Устройство систем слива

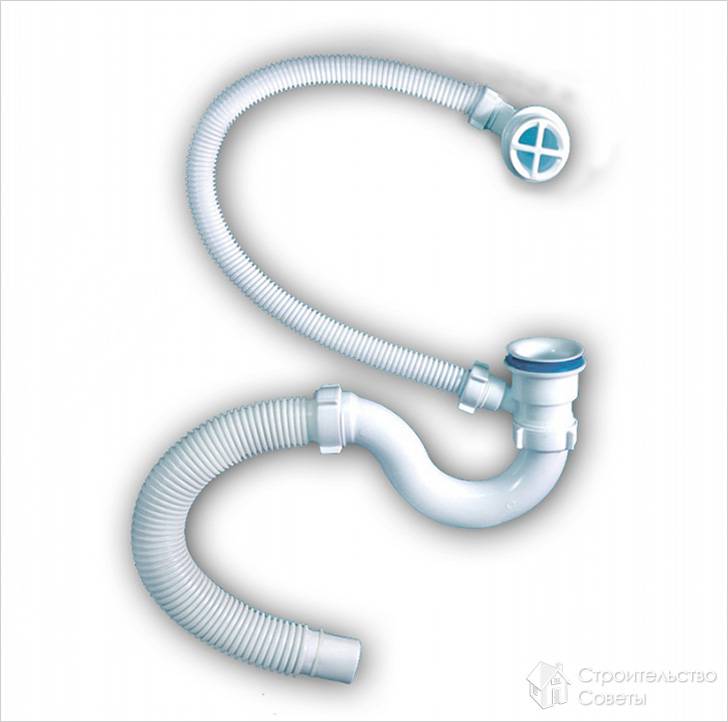

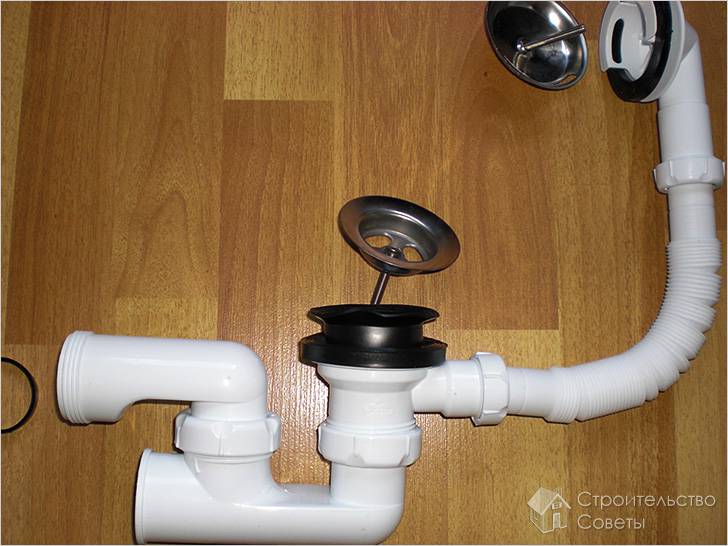

Обыкновенный слив не сложен в сборке и монтаже, хотя неискушенного человека может привести в замешательство упаковка с набором пластмассовых деталей. На самом деле их не так уж и много, да и сборка не представляет особой сложности, так как завод-изготовитель предоставляет рисунок-инструкцию с детальным описанием последовательности действий.

Несколько сложнее собрать автоматический слив перелив, так как он оснащен дополнительным механизмом, обеспечивающим возможность слить с ванны воду, не замочив рук, так как органом управления служит рычаг, расположенный на верхнем водосбросе.

Установка простой системы перелива

Сначала нужно установить ванну и прочно закрепить, чтобы она не двигалась.

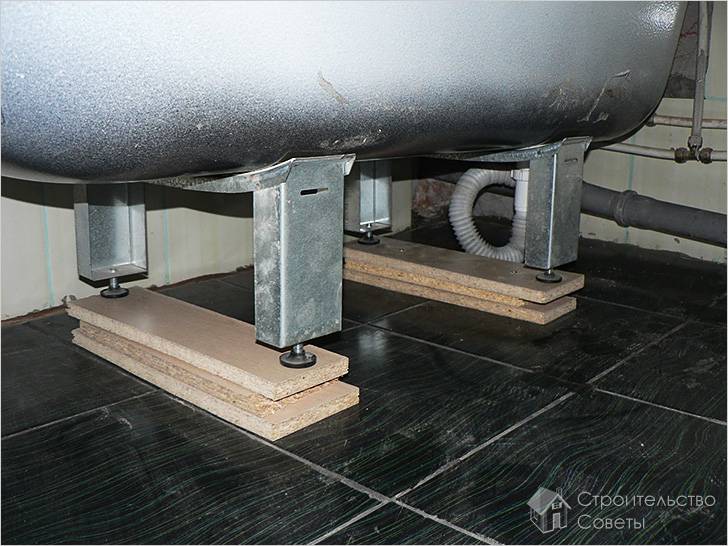

При стандартной установке на заводских ножках высота положения ванны позволит без проблем установить слив. Если же монтаж ванны выполняется на кирпичах, то расстояние от ее дна до пола должно быть не менее 15 см.

Теперь можно приступать к монтажу слива. Рассмотрим технологию монтажа пластмассового изделия самой простой конструкции. В этом исполнении сифон может быть монолитным или же поворотным, с фиксацией положения гайкой.

• В нижней части ванны есть отверстие, к которому начнем подключать слив. Сливная горловина состоит из двух частей. В нижней части имеется внутренняя резьба, а в верхней наружная, и еще внутри решетка, защищающая сифон от попадания в него крупных предметов.

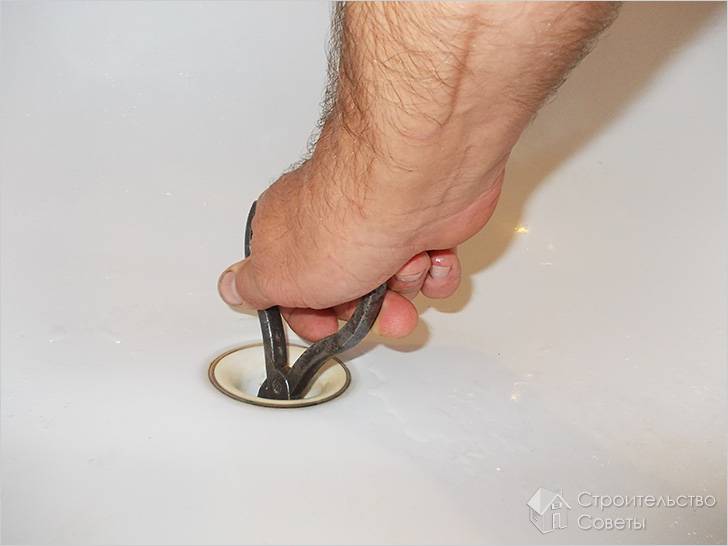

• Начнем монтаж с нижней части сифона. В комплекте имеются 2 резиновые прокладки (для лучшей герметизации прокладки можно намазать силиконом). Одна из них укладывается сверху, и, вместе с сифоном, подводится снизу ванны к сливному отверстию.
• Теперь нужно верхнюю часть сифона с заранее надетой прокладкой ввинтить в нижнюю и зажать, воспользовавшись плоскогубцами.

• Способ фиксации раструба перелива такой же, как и раструба слива. На переливную горловину надевается прокладка, и она вставляется в верхнее отверстие с наружной стороны ванны. После этого надевается вторая прокладка, и всё это зажимается крышкой-гайкой. Внутренняя часть удерживается, чтобы сливное отверстие было направлено вниз.

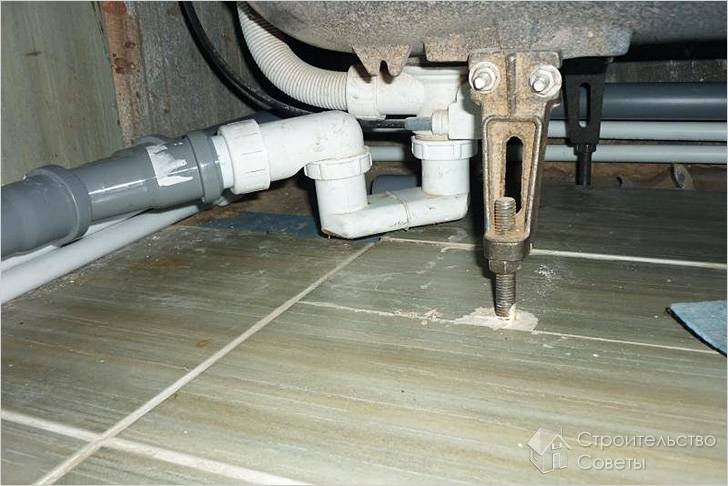

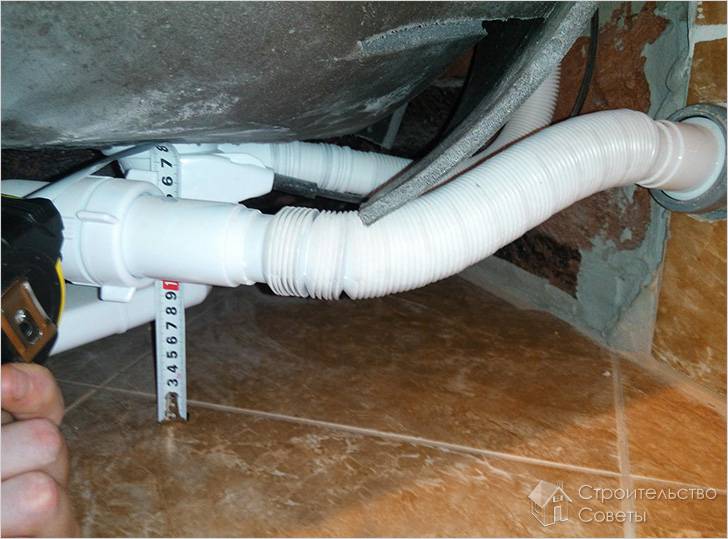

• Теперь нужно подключить к системе канализации сливной патрубок. Технология соединения может отличаться, в зависимости от того, чугунные или пластиковые установлены канализационные трубы.

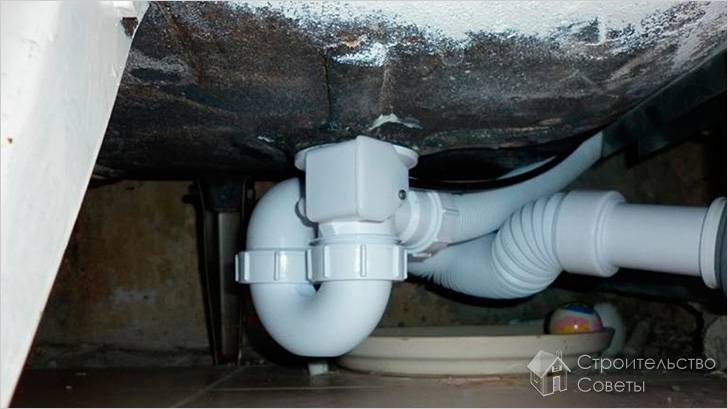

• Независимо от того, гофрированный переливной шланг или простой, на нем должны быть установлены конусообразные резиновые прокладки. Важно проверить не только наличие уплотнителей, но и их расположение – тонкая часть должна быть с краю.
• Соединяя части сифона переливным шлангом важно следить за тем, чтобы прокладки не перекосило. Гайки нужно обжимать рукой.
• Теперь необходимо закрыть пробкой сливное отверстие и, набрав в ванну немного воды, проверить, нет ли где протечек. Если всё в порядке, то ванна набирается до тех пор, пока вода не начнет вытекать через переливное отверстие. Вновь нужно убедиться, что протечек нет. Пробку надо вытащить, и вновь убедиться, что везде всё сухо.
• При обнаружении протечек соединение нужно поджать, а если проблема осталась, то разобрать соединение, проверив правильность расположения прокладок. Уплотнители можно намазать сантехническим герметиком, и всё опять собрать.

В более современных конструкциях внутренняя сетка изготавливается из нержавейки, а фиксация осуществляется медным винтом.

При выборе системы слива для ванной нужно уделить внимание объему водного затвора. Если он небольшой, то может произойти срыв гидрозатвора (вода будет высосана из сифона), и тогда весьма неприятный воздух из канализационной трубы будет беспрепятственно поступать в помещение. Нужно отдать предпочтение сифону, в котором помещается не менее 300–400 мл воды.

Установка полуавтоматической системы слив-перелив

Основным отличием такой системы является не только наличие органов управления, или из какого материала она сделана, но и разнообразием конструктивных особенностей. Поскольку есть такое разнообразие, нужно заранее определиться с выбором.

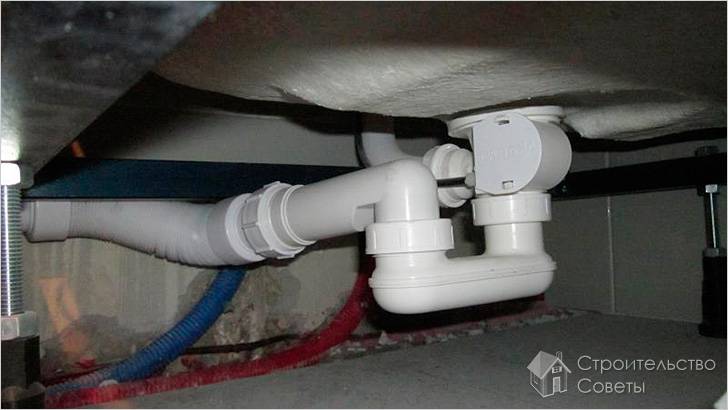

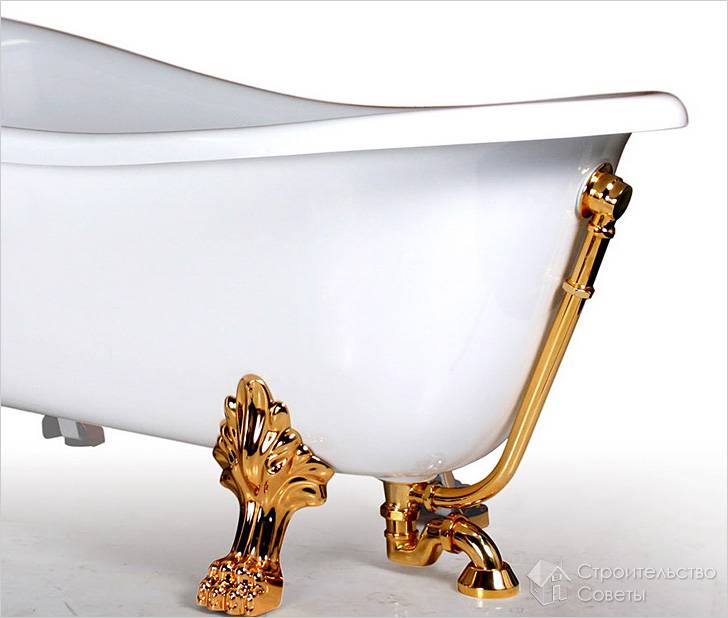

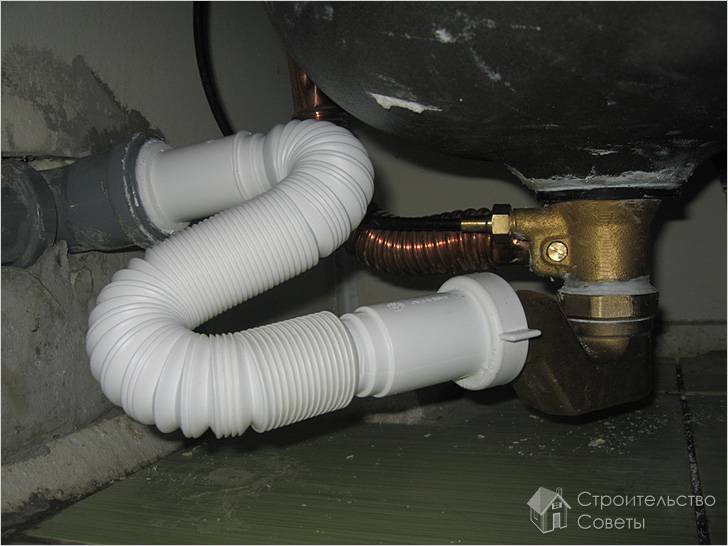

• Слив может быть изготовлен из пластмассы, меди, хромированной стали или латуни. Важно знать, что латунные сливы наиболее прочные. Слив итальянского производства дорогой, но прослужит долго.
• Слив-перелив бывает автомат и полуавтомат.

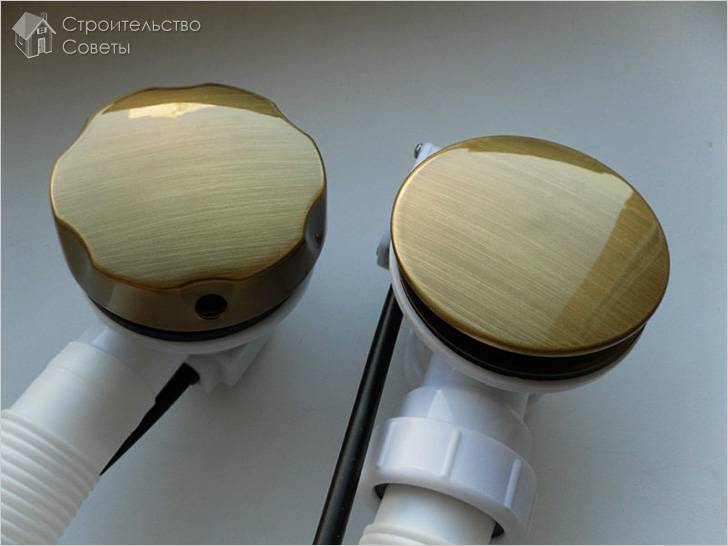

Если у вас белая ванна, то заранее обратите внимание на то, какой цвет имеет приобретаемый слив-перелив.

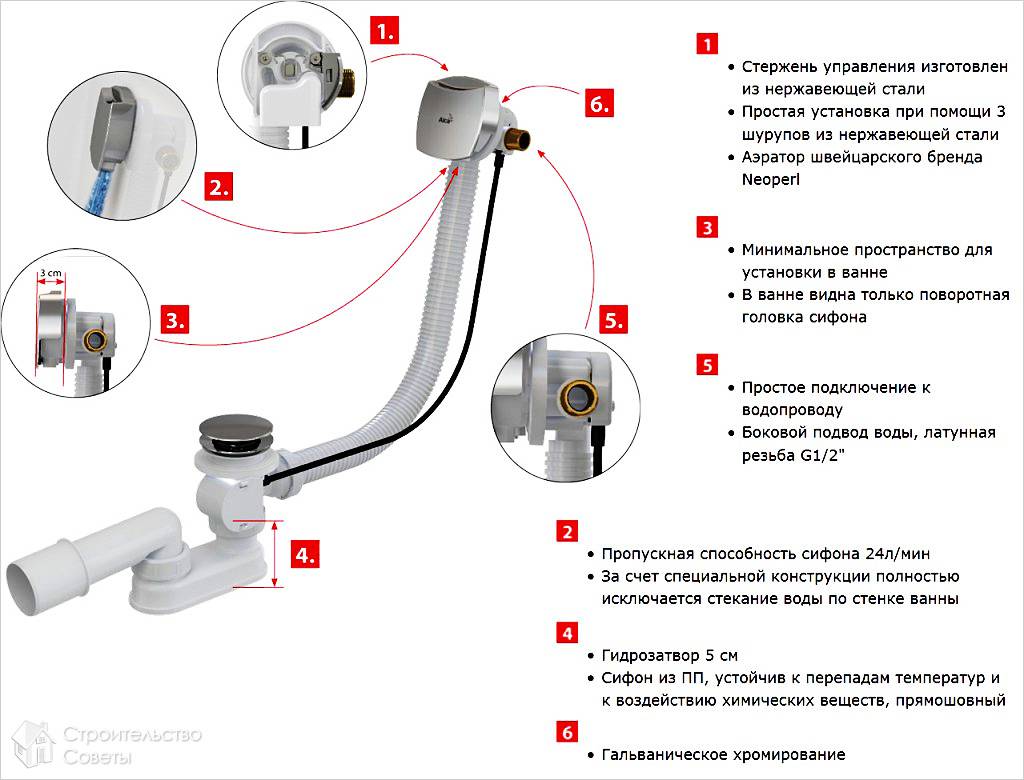

Благодаря представленной схеме, можно более детально рассмотреть устройство этой системы.

Даже если вы приобрели слив-перелив в разобранном виде, то особых трудностей с его сборкой не возникнет, так как управляющий механизм уже подключен. Кроме того, как правильно собрать, описано в прилагаемой к изделию инструкции.

Советы специалистов

Приобретаемая система слива должна быть удобной и надежной, поэтому еще на стадии выбора нужно принять во внимание такие моменты:

• Управляющий механизм может быть в виде рукоятки, вентиля или кнопки. Как лично вам будет удобно им управлять? Если ответа на этот вопрос нет, то можно посмотреть различные модели и определиться на месте.
• Автомат или полуавтомат? Многие люди отдают предпочтение автоматической системе, так как считают что раз автомат, то это лучше. Что лучше, нужно определить самому. Полуавтоматической системой можно управлять снаружи, а автоматической только нажав на кнопку слива независимо от того, горячая или холодная вода в ванной. Кроме того, система автомат более капризная и ремонту не подлежит.
• Если выбрана полуавтоматическая система, то важно учесть еще один нюанс – трос может быть расположен как снаружи, так и внутри переливного шланга. Последняя модель смотрится более эстетично, но если трос порвется, то менять придется всю систему.
• Остерегайтесь устройств, выполненных из силумина – они хрупкие и могут треснуть уже на стадии монтажа.

Придерживаясь этих рекомендаций, приобретите качественное изделие и правильно установите его.

Видео

В этом видео представлен обзор сифона полуавтомата для ванны Alca Plast:

Посмотрите, как выполняется замена сифона в ванной:

Фото

www.stroitelstvosovety.ru

Как установить слив в ванной самостоятельно

Система слива в ванной, называемая обвязкой, представляет собой комбинацию труб, необходимых для отвода воды из ванны и недопущения перелива. Слив жидкости производится в нижней части ванны через трубку, вставленную в сифон. Иногда эта трубка является продолжением сифона. Другая трубка, которая предохраняет ванну от перелива, расположена в верхней ее части. В настоящее время выпускается много разновидностей обвязки, имеющих разные конструкции и выполненных из различных материалов. Как установить слив-перелив в ванной самостоятельно?

Схема видов слива: 1-сетка, 2-винт, 3-прокладка, 4- тройник, 5- сифон, 6- угольник, 7- отвод, 8- выпуск перелива, 9- труба, 10- гайка.

Монтаж или замена слива в ванной

1. Сначала надо установить ванну на предназначенное для нее место. Для правильной установки обвязки в ванной надо, чтобы сливное отверстие располагалось не ниже 15 см от пола. Прочно закрепите ванну, чтобы она не могла сдвигаться со своего места.
2. Присоедините к решетке сливного отверстия тройник, надежно закрепив его при помощи винта. Данное соединение уплотните резиновой прокладкой и герметиком. Затем к нижнему концу тройника прикрепите сифон. Закрепите его гайкой и конусным уплотнителем. После этого к боковому концу прикрепите трубу, присоединяющую переливное отверстие.
3. Затем прикрепите уголок. Противоположное отверстие этого уголка герметично соедините с канализационной трубой. Уплотните все стыки.

Убедитесь в герметичности всех соединений.

Схема подключения сантехприборов.

Налейте в ванну ведро воды и проверьте, не протекает ли конструкция. Если ни один из стыков не протекает, то налейте полную ванну и еще раз посмотрите, нет ли где-либо протекания.

После того как вы будете уверены в исправной работе обвязки, можно приступать к эксплуатации ванной.

Если в вашем доме трубопроводы канализации пластмассовые, то присоединять сифон нужно при помощи пластиковой трубки диаметром 40 мм. Если диаметр трубопровода составляет 50 мм, то используйте переходник. Если канализационные трубы чугунные, то при скреплении деталей воспользуйтесь резиновой муфтой.

Иногда бывают случаи, когда весь слив работает исправно, а возникает необходимость произвести замену лишь слива-перелива. Замена может быть выполнена своими руками.

Вернуться к оглавлению

Установка или замена системы слив-перелив

Схема сифона для ванны.

1. Прежде всего нужно выбрать конструкцию и материал, из которого она изготовлена. Слив выпускают из латуни, пластмассы, меди. Наиболее прочным является латунный слив. Слив может быть с автоматическим клапаном или обычный, закрывающийся пробкой. Желательно приобрести изделие итальянского производства, так как итальянские модели имеют более высокое качество и прослужат очень долго.
2. Монтаж этой части обвязки несложен. Надо снять предыдущий слив, который стал протекать. Затем производится замена его новым. При этом очень важно соблюдать герметичность.
3. Монтаж или замена слива-перелива заканчиваются проверкой на прочность. Чтобы система работала исправно, надо предварительно проверить ее на протекание, наполнив ванну.
4. Если предусмотрен монтаж декоративной стенки перед ванной, нужно сделать в ней промежуток для наблюдения за правильностью работы слива-перелива.

Установка или замена обвязки может быть выполнена самостоятельно. При этом необходимо строго соблюдать инструкцию по установке деталей обвязки. Главное при монтаже — прочно установить все детали, чтобы они были герметичными, и не происходило протекания воды.

Поделитесь полезной статьей:

bezsantexnika.ru

Как сделать монтаж слива ванны своими руками?

Как сделать монтаж слива ванны своими руками?Большинство людей сталкивались с таким элементом канализационной системы, как слив-перелив в ванной комнате (или сантехнический сифон). Его основным предназначением является осуществление регулировки уровня воды в ванне. Благодаря сливу-переливу предотвращается выливание набираемой воды через края конструкции.

Существует два основных типа данных изделий:полуавтоматические;автоматические.Слив-полуавтомат для ванной предусматривает поднятие сливной пробки с помощью небольшого троса, соединяющего переливной и сливной механизмы. Открытие (закрытие) сливного отверстия осуществляется посредством поворота крышки.Привлекательный внешний вид и легкость пользования – это основные положительные качества полуавтоматического слива-перелива. Основным его недостатком является ухудшение функционирования троса с течением времени. Но это характерно лишь для моделей с невысокой стоимостью.Принцип работы слива для ванны автомат заключается в следующем. Для поднятия сливной крышки достаточно лишь одного нажатия на нее. Сам механизм открытия (закрытия) находится в крышке. Преимуществом использования автоматической системы является привлекательный внешний вид. Основной «минус» механизма – придется сильно наклониться, чтобы воспользоваться пробкой слива.Существует еще автоматическая система с механизмом наполнения. Такой автомат устанавливается в случае отсутствия смесителя. Перелив соединяется с водопроводной трубой. Таким способом вода для наполнения ванны будет набираться с помощью переливного устройства.Пластик – наилучший материал для сливаВ наши дни приспособления для слива под ванной изготавливаются из различных материалов. Наиболее подходящими являются изделия из полипропилена, полиэтилена и хромированной латуни. Эти материалы:не ржавеют;не подвергаются коррозии;не гниют;устойчивы к воде, богатой на содержание солей.Латунный слив-перелив для ванны является самым дорогим изделием. Конечно, он шикарно будет смотреться в комнате. По остальным же характеристикам латунь значительно уступает пластику. Особенно это касается устойчивости к механическому воздействию.Нюансы выполнения монтажных работТеперь непосредственно к тому, как сделать слив в ванной комнате. Его монтаж не представляет особой сложности. Из инструментов достаточно иметь при себе только набор отверток и фонарик. Из обязательных материалов в дополнении к сливу-переливу нам понадобятся:пластиковые трубы; силиконовый герметик;канализационные патрубки (обычно диаметром 50 и 40 мм).Прежде, чем приступить к такой работе, как установить слив в ванной, необходимо осуществить подготовительные работы. Они состоят из:демонтажа старого устройства;очистки внутренней части патрубка канализации.Проведение последней операции не является большой проблемой, когда канализационная труба изготовлена из пластика. Манжеты нового сифона рассчитаны на соединение даже с шероховатым гнездом.Более сложно будет при замене слива в ванной с чугунной трубой, который соединялся с патрубком с помощью цементного раствора. Для удаления раствора без молотка с зубилом не обойтись. При этом следует:аккуратно работать с хрупким чугуном;извлечь все цементные крошки (в ином случае они станут причиной засора).Установка слива в ванной предполагает выполнение таких последовательных действий:монтаж ванны;крепление тройника;соединение уголка с сифоном;проверка работоспособности слива-перелива.Монтаж конструкции будет наиболее эффективным, когда слив для ванны будет располагаться на уровне 15 см (и больше) от поверхности ее установки. Сама ванна должна быть надежно закреплена и не двигаться. Места ее соприкосновения со стеной заделываются силиконовым герметиком.Крепление тройника к решетке слива ванной осуществляется с помощью болта. Надежность соединению придается путем использования резиновой прокладки и герметика. Нижний конец тройника соединяется с сифоном. Используются конусный уплотнитель и гайка. Труба, соединяющая отверстие ванны для перелива с тройником, монтируется в боковой части тройника.При креплении уголка к сливу-переливу очень тщательно следует уплотнить все соединения. Закручивание элементов слива нужно производить аккуратно, что не повредить резьбовые соединения.Спустя сутки, пока схватится герметик, проверяется герметичность соединений. В ванну наливается ведро воды. Если течи не наблюдается, сантехника наполняется водой в полном объеме. Если все в порядке, то можно приступать к приятной процедуре купания. Для обеспечения лучшего контроля по правильному функционированию слива в декоративной планке следует сделать небольшое отверстие.В большинстве случаев соединение сифона с канализационной системой осуществляется с помощью пластиковой трубы диаметром 4 см. Если канализационная труба имеет диаметр в 5 см, то используется пластиковый переходник с 4 на 5 см. При наличии чугунных труб в канализации следует воспользоваться соединением из резиновой муфты соответствующего размера.Монтаж сливной системы ванны не рекомендуется осуществлять с использованием гофрированных гибких трубок. Они обладают довольно высоким гидравлическим сопротивлением, быстро засоряются и очень плохо очищаются. Наиболее оптимальный вариант – это использование пластиковой трубы с повышенной жесткостью.

myremdom.ru

установка своими руками / Zonavannoi.Ru

В каждом доме есть вещи, на которые хозяева не обращают внимания до тех пор, пока они исправно функционируют. Одним из таких устройств является слив для ванной или так называемый сифон. Он работает как гидрозатвор, не допускающий попадания запаха из канализации внутрь жилища.

Для того чтобы справиться своими силами с заменой этого сантехнического прибора, следует знать, какие виды выпусков для ванн существуют, а также ознакомиться с устройством сифона и методикой его установки.

Содержание статьи

• Конструкция сливной арматуры
• Типы сливных устройств
• Монтаж обвязки
• Нюансы монтажа арматуры

Конструкция сливной арматуры

В первую очередь нужно разобраться, как устроен слив в ванной. Это поможет избежать определенных неприятностей, которые могут возникнуть при неправильном монтаже устройства, например, запах канализации в санузле или плохой отток воды.



Конструкция любого слива довольно проста

Конструкция сифона довольно проста. Как правило, он состоит из четырех основных частей. В комплекте деталей может быть и больше, но они служат только как дополнительные части для удобства монтажа.

Раструб слива устанавливается в отверстие в днище ванны. Он состоит из двух элементов.

Нижняя деталь – это трубка с воронкообразным расширением и запрессованной внутри гайкой. Верхняя часть – это чашеобразная хромированная деталь с отверстиями. Она служит ловушкой для крупного мусора. Два этих элемента соединяются длинным винтом. Важно не забывать о герметичности соединения, и установить соответствующую резиновую прокладку.

Через раструб слива вода выходит из ванны

Раструб перелива устроен таким же образом, как и сливной. Он монтируется в отверстие в бортике ванной. Эта деталь выполняет функцию отвода лишней воды в случае переполнения ванны.

Сифоны бывают разнообразных конструкций, но, как правило, представляют собой легкосъемную трубку с изгибом. Это гидрозаслон, который не позволяет запаху из канализации поступать в помещение. Очень важную роль играет объем гидрозатвора. В случае если вентиляция канализационного стояка не функционирует должным образом, возникает избыточное давление, и вода из водной заслонки может быть втянута в слив. Это приведет к появлению стойкого и крайне неприятного запаха. Поэтому рекомендуется подобрать слив на ванну с сифоном, объем которого должен быть не менее 300 кубических сантиметров.

Сифон препятствует проникновению неприятного запаха в квартиру

Сливная арматура комплектуется гофрированными шлангами двух типов – большего диаметра и меньшего. Трубка меньшего сечения подключается одним концом к переливу, а другим к сифону. Вода на этом отрезке поступает без всякого напора, и этот шланг легко натягивается на соответствующие патрубки. Герметизация в этом случае не требуется. Следует отметить, что существуют модели сантехнической обвязки, в которых предусмотрено крепление шланга к переливу при помощи накидной гайки.

Гофра для слива ванной большего диаметра предназначена для отведения воды из сифона в канализацию. Встречаются разновидности сливной арматуры, в которых эту функцию выполняет жесткий патрубок. Такая система более надежна, но не так удобна в монтаже, как гибкий шланг. Еще одним достоинством гофрированной трубки можно считать возможность легкого регулирования ее длины.

Схема устройства полуавтоматического слива

Пожалуй, это все элементы, из которых состоит сифон. Чтобы узнать, как правильно сделать слив в ванной, стоит подробно обсудить также особенности крепежа и герметизации. Для уплотнения в современных сифонах используется два вида резиновых или силиконовых прокладок – плоские и конические.

Проводя монтаж слива в ванной, следует обратить особое внимание, чтобы прокладка конусной формы была надета толстым краем к гайке, а тонким к концу трубы. Острый торец резинки плотно войти внутрь ответной детали. Только в этом случае соединение будет надежно герметизировано.

Поскольку резиновые изделия имеют ограниченный срок службы, для большей надежности перед сборкой можно нанести силикон на каждую прокладку. Для их обжатия и сборки деталей сифона служит накидная гайка.

Типы сливных устройств

Существует всего два вида систем слива для ванн. Это всем известный прибор, оснащенный заглушкой на цепочке, и недавно появившиеся на рынке автоматические устройства.

Существенное отличие этих изделий от обычных их аналогов в том, что открывание пробки производится с помощью механизма, монтируемого на перелив ванны. То есть, для того, чтобы спустить воду, нет необходимости наклоняться и вытаскивать затычку из сливного отверстия – для этого нужно просто повернуть рычаг.

Что касается обычных сточных систем, различия могут быть в форме сечения труб, которые бывают круглыми или квадратными. Также отличаться может деталь соединения с канализацией – это может быть гибкий гофрированный шланг либо жесткая трубка. Различия могут быть и в уплотнительных изделиях – прокладки могут быть плоскими или коническими, и сделанными из резины или силикона.

Обычная система слива для ванны с пробкой на цепочке

В полуавтоматических системах слива открытие заглушки производится с помощью тросика, подсоединенного к узлу слива и круглому рычагу, установленному на перелив. Чтобы открыть или закрыть пробку, необходимо просто повернуть ручку.

Автоматические сливные системы работают следующим образом. Сливное отверстие перекрывается нажатием кнопки, установленной на нем. Повторное нажатие позволит слить воду. Также существуют автоматические устройства слива, оснащенные функцией набора воды.

Эти модели могут стать оптимальным решением для ванн, в которых по каким-либо причинам нет возможности установки смесителя. В таких устройствах трубы водоснабжения при монтаже подключают к переливу, то есть, вода в ванну поступает через верхнее отверстие.

Эта система является стопроцентной гарантией защиты от затопления, поскольку как только емкость наполнится до определенного уровня, ее подача будет автоматически перекрыта.

Автоматическая система слива для ванны работает от нажатия кнопки

Монтаж обвязки

Изготовители сантехнической продукции комплектуют свои изделия подробной схемой сборки. Казалось бы, если строго ее придерживаться, не должно возникнуть никаких вопросов. Но, как показывает практика, даже в таком простом деле, как установка слива в ванной своими руками есть масса нюансов. Подробное изучение этапов монтажа поможет вам их изучить.

Начать нужно с демонтажа старой системы

Перед тем как установить слив в ванной в первую очередь необходимо произвести демонтаж старого устройства. Следует аккуратно удалить всю грязь в местах подключения обвязки к ванной. Прокладки должны прилегать максимально плотно, так, чтобы им ничего не мешало. Нижнюю часть сливного раструба с уложенным в него резиновым вкладышем прикладывают к отверстию в днище ванны с внешней стороны. Сверху устанавливают верхнюю ловушку и фиксируют с помощью винта. Следует помнить, что не стоит закручивать его слишком сильно, поскольку при этом может растрескаться пластмассовая нижняя деталь. Главное, хорошо обжать прокладку.

Верхний перелив устанавливается таким же образом. При этом выводящий патрубок лучше повернуть немного на себя, для удобства его подключения к сифону. Перелив подсоединяется к сливу с помощью гибкого шланга. Не стоит обрезать его, излишки лучше аккуратно согнуть.

К отводящему патрубку подключается сифон. Нелишним будет внимательно осмотреть места, где будут находиться уплотнительные резинки – там не должно быть погрешностей отливки, острых закраин или облоя. Их следует удалить напильником. Гидрозатвор подключается к сливному патрубку с помощью накидной гайки. Разумеется, не следует забывать о прокладке. Это справедливо для любых видов и моделей сливной арматуры, включая автоматические системы.

Установка конической прокладки

Патрубок вывода в канализацию монтируется к сифону также посредством накидной гайки с прокладкой. Подключить обвязку к канализации в некоторых случаях можно просто вставив шланг в соответствующий штуцер трубы ПВХ. Может потребоваться дополнительная установка резиновой манжеты внутри раструба, в частности если подключение производится к чугунной канализационной трубе.

Собирать сифон следует внимательно и аккуратно – в комплект обвязки входит много некрупных резиновых прокладок, которые легко могут потеряться, а корректная установка без них невозможна.

После того как устройство будет собрано и подключено, нужно проверить надежность и герметичность конструкции. Для этого необходимо заткнуть слив пробкой и набрать в ванну небольшое количество воды, около трети объема. После чего можно вынуть заглушку и внимательно проверить все стыки. Если арматура не пропускает воду, значит, ванна полностью готова к эксплуатации. В том случае, когда протекает слив в ванной, следует потуже уплотнить гайки. Если же это не помогло, придется разобрать соединение и собрать заново.

Хорошо затягивайте все участки соединений, чтобы избежать протечек

Как правило, протечки появляются из-за того, что слабо зажато резьбовое соединение или вследствие возникшего перекоса в конструкции. Кроме того, неправильно установленная прокладка может сместиться со своего места и подвергнуться деформации. Также резинку может зажевать резьбой, поэтому когда проводится замена слива в ванной своими руками, важно быть особенно внимательным и аккуратным.

Нюансы монтажа арматуры

Как правило, заводом-изготовителем прилагается четкое руководство, как поменять слив в ванной. Перед чем приступать к сборке, нелишним будет внимательно ознакомиться со схемой.

При монтаже сантехнической обвязки нелишним будет зачистить с помощью наждачной шкурки края сливных отверстий на ванне, в том случае, если на них будут неровности. Это послужит гарантией того, что резинки будут лежать идеально.

Перед зажатием гаек следует убедиться, что прокладки установлены ровно и правильно. Перед сборкой конструкции для лучшей герметизации можно обработать уплотнительные элементы санитарным силиконом.

Обеспечьте нормальный уклон стока, чтобы вода уходила беспрепятственно

Необходимо знать, что штуцер впуска на канализационной трубе находится на высоте не более 150 мм от уровня пола. В том случае, если проводится замена сливной трубы в ванной, ее уклон должен составлять не менее одного сантиметра на каждый метр коммуникации. Это необходимо для быстрого и надежного спуска воды.Канализационная труба отвода воды должна иметь сечение не менее 50 мм.

После монтажа конструкции следует установить ванну на свое место таким образом, чтобы сливной шланг арматуры был прочно соединен с канализацией, после чего изделие полностью готово к эксплуатации.

Замена и подключение сливной арматуры — несложный процесс

Сантехническая обвязка монтируется достаточно легко. Внимательно изучив руководство и следуя рекомендациям, это вполне по силам каждому.

Сифон препятствует проникновению неприятного запаха в квартиру

Через раструб слива вода выходит из ванны

Схема устройства слива

Обычная система слива для ванны с пробкой на цепочке

Автоматическая система слива для ванны работает от нажатия кнопки

Замена и подключение сливной арматуры — несложный процесс

Установка конической прокладки

Начать нужно с демонтажа старой системы

Хорошо затягивайте все участки соединений, чтобы избежать протечек

Обеспечьте нормальный уклон стока, чтобы вода уходила беспрепятственно

Конструкция любого слива довольно проста

Декоративные накладки на сливное отверстие с пробкой и перелив

На таких полуавтоматических моделях ванна будет наполняться через перелив

Современные модели слива довольно эстетичны

openfile.ru

Устройство слива в ванной и особенности его монтажа

Так называемый слив в ванной – это неотъемлемая конструктивная составляющая ее часть, без которой, понятное дело, ванная должным образом функционировать не будет. Иногда эту часть еще называют сифоном. Так что в данной статье (да и в других тоже) понятия «слив в ванной» и «сифон» можно считать идентичными.

Слив в ванной: назначение

Без слива невозможно себе представить ни одну современную ванную. Ведь он служит как для эффективного слива грязной воды, так и в качестве гидрозамка, который блокирует поступление неприятных запахов из канализации внутрь жилого помещения.

Слив – это система, обеспечивающая спуск воды из ванной в канализацию, слив-перелив  — предохраняет ванну от переполнения.

Из чего же состоит слив и сложно ли его смонтировать своими руками – об этом и будет рассказано далее.

Общее устройство слива для ванной

В зависимости от конструктивных разновидностей, устройство слива может быть различным. Но в большинстве случаев его условно можно разделить на пять составных частей:

• Горловина для слива;
• Горловина для перелива;
• Сифон;
• Шланг соединительный;
• Патрубок.

Обычно все эти части поставляются в комплекте с устройством и, если точно следовать инструкции по сборке (которая также идет в комплекте), трудностей процесс сборки не вызывает даже у новичка.Можно рассмотреть более подробное каждую из этих составляющих.

Составные части сливного устройства: горловина для слива — горловина для перелива — сифон — шланг соединительный — патрубок.

Горловина сливная для сифона в ванной

Горловину сливную следует монтировать в специально организованное отверстие, которое находится на самом дне чаши ванной. Собственно, данная часть, в свою очередь, также состоит из двух частей – нижней и верхней. Причем, нижняя собой представляет патрубок, который имеет расширение и встроенную гайку. Верхняя же имеет форму чашки и обычно изготавливается из хромированного металла.Нижняя часть чаши ванной как будто бы помещается между верхней и нижней частями, которые затем между собой соединяются при помощи металлического винта. Также здесь имеется уплотнительная прокладка, которая призвана обеспечить герметичность всей конструкции.

Сливная горловина – она монтируется в отверстие в дне ванны и состоит из двух частей. Нижняя часть, представляющая собой патрубок с расширением и встроенной внутрь гайкой, а также верхняя часть, изготовленная в виде хромированной чашки.

Горловина переливная: назначение

Горловина для перелива имеет устройство, схожее со сливной, но разница в том, что она имеет боковой отвод воды, а не прямой, как в случае со сливной. Ее назначение – удалять излишек воды из ванной в том случае, если происходит неконтролируемое наполнение чаши.

Сифон для организации гидрозамка

Надо сказать, что конструктивно сифон может быть выполнен в различной конфигурации – в зависимости от модели слива. Однако все сводится к тому, что сифон представляет собой изогнутый кусок трубки, в котором после опустошения ванной остается вода. Она, в свою очередь, не пропускает неприятные запахи из канализации – организуется так называемый гидрозатвор или гидрозамок.

Обратите внимание! При покупке лучше отдавать предпочтение достаточно глубокому и объемному затвору, так как в случае с малым объемом сифона вода будет быстрее испаряться – и тогда гарантировано поступление неприятных запахов внутрь комнаты.

Соединительные шланги применяются для осуществления водоотвода в сифон от перелива. Здесь давление воды невысокое, потому можно применять просто комплектное соединение, безо всяких дополнительных обжимов.

Гидравлический затвор — обязательный элемент, которым должны быть оборудованы все без исключения приёмники сточных вод, установленные на канализационной сети.

Если конструктивно предусматривается соединение шлангов при помощи герметичной прокладки и гайки, то нужно применять именно такой тип соединения.

Патрубок для сифона: виды и назначение

Наконец, патрубок. Он предназначается для осуществления подключения сифона. В свою очередь, патрубок может быть как жестким, так и гофрированным. Жесткий считается более надежным и долговечным в эксплуатации, однако гофрированный более просто подключается. Кроме того, в случае использования гофрированного патрубка его длину можно регулировать по своему усмотрению.В зависимости от конструктивных особенностей сифона, в нем могут быть применены разные типы соединений его частей. Это может быть реализовано как при помощи уплотнительной прокладки, так и с помощью конусной насадки. В любом случае будет обеспечена должная степень герметичности. Также при обоих типах соединения используется специальная накидная гайка. Она позволяет осуществлять надежное и герметичное соединение составляющих частей без необходимости их вращения вокруг своей оси.

Сифон имеет отводной патрубок, к которому подключается гофрированный или жесткий слив.

Какие бывают разновидности сливных сифонов для ванной

При всем своем кажущемся многообразии, всего можно различить два вида сифонов. Это традиционный слив с пробкой и слив перелив автомат. Отличаются они тем, что пробка может извлекаться вручную (как при традиционной конструкции) или при помощи специального круглого рычага, распложенного под верхом ванны.Простые же сифоны между собой имеют отличие только в форме патрубков. Они могут быть прямоугольными или округлыми. В качестве соединительного элемента, как уже говорилось, может выступать жесткий цельнопластиковый патрубок или гофрированная труба.Некоторые специалисты дополнительно разделяют сливы по способу организации герметичности – то есть с помощью прямой прокладки или при помощи конуса. На практике между этими типами соединений потребитель никакой разницы не заметит. Так что каких-то конкретных рекомендаций по поводу выбора в пользу того или иного вида герметизации дать трудно.

На данном изображении представлены разновидности сливных сифонов для ванной…

Как смонтировать слив для ванной своими руками

На самом деле, если точно следовать комплектной инструкции по сборке, то в этом процессе не будет ровным счетом ничего сложного. Тем не менее, имеет смысл более подробно остановиться на каждом из этапов сборки более подробно – чтобы указать не некоторые тонкости, которые в инструкции могут быть и не указаны.В том случае, если происходит замена старого сифона на новый, то, естественно, необходимо сначала демонтировать прежний. Места соединения трубок со стенками ванной следует тщательно зачистить от загрязнений.Теперь нужно будет взять нижний перелив и вставить в него прокладку. Затем он приставляется к сливному отверстию ванной снизу. Одновременно накладывается верхняя накладка другой рукой. Далее нужно вставить винт и наживить его.Теперь, придерживая нижнюю часть горловины одной рукой, другой нужно плотно завинтить винт с помощью отвертки. Впрочем, усердствовать особенно не следует: ведь есть риск того, что пластиковый корпус горловины может треснуть. Лучше на стадии пробного запуска позднее подтянуть винт.Схожим образом монтируется верхняя переливная горловина. При этом патрубок отвода нужно направить немного в сторону, ближе к себе. Это позволит в дальнейшем удобнее соединить его с горловиной слива.

Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка.

На следующем этапе осуществляется соединений перелива с гофрированным шлангом. Сам шланг укорачивать не следует. прокладку нужно установить узким концом к сливной и переливной горловине. Порядок действия здесь следующий: вначале надеть нужно гайку на гофру, а уж затем – прокладку.Теперь необходимо подключить гидрозатвор к сливной горловине. Он присоединяется сюда при помощи накидной гайки с конусной или с плоской прокладкой. Затем нужно будет соединить сифон и патрубок к системе канализации. Если речь идет о довольно старой канализационной системе – с чугунными трубами – то без применения уплотнительных гаек не обойтись в любом случае. В новых же системах нередко просто выводят отводную трубу внутрь канализации. Впрочем, и здесь можно использовать накидную гайку. Так будет эстетичнее и надежнее.Останется проверить качество сборки и осуществить пробный пуск воды. Для этого ванна наполняется и некоторое время выдерживается в наполненном виде. Если примерно через полчаса никаких протечек не наблюдается – это говорит о том, что горловина была собрана верно. Если же наблюдается протечка, то это может быть вызвано следующими причинами:

• Неплотно затянута гайка на горловине – соответственно, ее необходимо затянуть основательнее;
• Либо наблюдается перекос в месте соединения – нужно будет пересобрать горловину, устранив перекосы.

Вообще, можно придерживаться следующего правила во время сборки: ничего не должно быть внатяг, все соединяется между собой без излишних усилий и каких-либо ухищрений. Ведь конструктивно предусмотренные соединения как раз и призваны гарантировать необходимую степень герметизации системы. Если же что-то выставлено с перекосом или с подгонками, то, скорее всего, именно в этом месте и будет наблюдаться течь.

Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка.

Что могут посоветовать профессионалы

Николай Алексеевич Семушкин, мастер-сантехник: Если речь заходит о соединении с помощью конусной прокладки, то ее нужно устанавливать острым концом от гайки. Так что узкая часть должна войти внутрь другого элемента. Если же не соблюсти этого правила, то протечки гарантированы.Светлана Р., продавец-консультант в магазине сантехнического оборудования: к нам часто приходят за самыми дорогостоящими сливами, выполненными из хромированного металла. Но хочу сказать, что более долговечными являются конструкции из металла обычного. Нужно лишь не забывать вовремя обрабатывать их антикоррозийными составами.

Итоги

Сливная система для ванной призвана одному – не допустить протечек и вывести отработанную воду в канализацию. Обычно процесс сборки не вызывает особенных затруднений даже у новичков. К тому же, к устройству обычно прилагается инструкция с наглядными схемами, что также значительно упрощает процесс сборки и подключения.

1. Сантех Импорт https://www.santeh-import.ru/Vanny-Slivy-dlya-vannoy-kupit-category_440-b0.html — сливы для ванной и другая сантехника от лучших производителей. Постоянным клиентам предоставляются существенные скидки.
2. Техпорт http://www.techport.ru/katalog/products/santehnika/sifony-i-perelivy/tag/dlya-vanny — раздел магазина Техпорт, где имеются сливы для ванной. Компания реализует эти и другие сантехнические товары по доступным расценкам.
3. Планета сантехники http://santechplanet.ru/category/vanny/slivy-perelivy-dlja-vann_57/ — реализация сантехнического оборудования и запчастей. Менеджеры магазина смогут проконсультировать покупателя по вопросам выбора.
4. Ремонт ванн https://www.remont-vann.ru/ — интернет магазин, реализующий сантехнику и аксессуары к ней. Предоставляются услуги по ремонту ванн.
5. OBI https://www.obi.ru/inzhenernaya-santekhnika/sifon-dlya-rakoviny-i-vanny/ — В интернет гипермаркете OBI представлены все аксессуары и комплектующие к ним, цены одни из самых низких в РФ.

79w.ru

Установка слива в ванной своими руками — устройство и подключение к канализации (видео, фото)

Правильная установка слива для ванной своими руками позволяет понизить до минимума возможность переполнения чаши для воды в комнате для водных процедур. В этом помещении необходимо поддерживать порядок, поскольку вода может заполнять ванну быстрее, чем сливаться. Вместе с тем существует не только вероятность залива пола, но и затопления соседей. Обвязка или система слива-перелива позволяет организовать отвод воды из ванны в канализационный канал.

Содержание:

Стандартная конструкция слива и полуавтомат

Конструкция включает несколько трубок со шлангами, соединенных с системой труб канализации, а также 2 отверстия ванны:

1. Верхнее.
2. Нижнее.

Конструкция слива

Верхний слив предусмотрен для регулировки объема воды в ванне и снижения вероятности перелива. Другое отверстие расположено внизу на дне чаши, оно выполняет функцию слива. В комплектацию стандартной модели слива входят следующие элементы:

• сифон в виде трубы;
• горловины для слива и перелива;
• трубка для соединения сифона с системой канализации;
• гофрированный шланг для перелива воды в сифон.

Слив — перелив для ванны

Сифон, или труба, является затвором от проникновения в квартиру резких запахов из канализации в ванной. Для наполнения чаши водой потребуется прикрыть отверстие снизу пробкой. Правильная эксплуатация системы слива требует своевременной замены уплотнителей, которые уже износились. Полуавтомат отличается от стандартной модели слива-перелива модернизированной конструкцией, включающей все перечисленные элементы, а также дополнительные:

1. Пробка-клапан.
2. Трос, отвечающий за управление пробкой.
3. Кольцо поворотное, вентиль, кнопка, рукоятка.
4. Механизм, позволяющий опускать и поднимать пробку.

Полуавтоматический слив

Чтобы вся система работала, трос должен натягиваться и ослабляться. Это осуществляется за счет поворота вентиля или нажатия на специальную кнопку. В конструкции полуавтомата отверстие для слива-перелива располагается за блоком управления.

Среди преимуществ этой системы отмечается дизайн и удобная эксплуатация конструкции. Недочет полуавтоматической системы — это не слишком высокий уровень ее надежности.

Автоматическое устройство слива

Если позволяет бюджет, можно купить дорогую автоматическую модель. Выгодным будет и приобретение недорогой стандартной модели. Цены на автоматические конструкции составляют 20-55 $. Отличительная особенность автоматического механизма связана с наличием специального клапана. После его нажатия пробка автоматически закрывает отверстие слива в резервуаре.

Слив — автомат

Предусмотренный фиксатор клапана позволяет сохранить его положение. Для слива воды потребуется сделать нажатие на кнопку. Автоматическое опускание и поднятие клапана происходит в результате сжатия пружины. Система автоматического слива имеет следующие основные особенности:

1. Управление сливом осуществляется ногами.
2. Видимая часть обладает компактным размером.
3. Наличие большого ассортимента кнопок.

Система автоматического водоотведения зачастую применяется для оборудования ванночек для детей. В результате емкость с водой не потребуется переворачивать для слива воды вручную. Основной недостаток автоматического устройства слива-перелива для ванной заключается в сложности замены кнопки.

Если происходит поломка клапана, система обновляется полностью. Это достаточно серьезный недостаток, поскольку цена автоматического устройства слива в ванной колеблется в пределах 60-280 $.

Замена старого сифона и уход за ним

Если в ванной комнате регулярно появляется лужа воды на полу после того, как она стечет не в полном объеме в систему канализации, это означает, что сифон стал протекать. В этой ситуации нельзя медлить, то есть потребуется сразу приступать к замене старого сифона на новую деталь.

Иначе поломка приведет к появлению плесени из-за повышения уровня влажности, появится неприятный запах и многие другие проблемы. Замена сифона и подключение ванны к канализации своими руками производится в следующей последовательности:

1. Проводится демонтаж изношенной системы слива.
2. Проверяется наличие заусениц в месте расположения горловины.
3. Укладывается резиновая прокладка.
4. Сливная труба обратной частью плотно прижимается к прокладке.
5. Прокладка укладывается с лицевой стороны сифона.
6. Вставляется винт, который осторожно затягивается.
7. Сливная и переливная горловина укрепляется гофрой.
8. Сифон подсоединяется к гофрированным шлангам.
9. Шланг, отводимый в канализацию, укрепляется к сифону с помощью накидной гайки.

Установленная система не требует особенного ухода, поэтому достаточно ознакомиться с некоторыми советами, позволяющими содержать свой слив в полном порядке:

• полуавтомат и автомат требуют периодической обработки деталей, что позволяет поддерживать блеск металла;
• регулярные проверки организуются для того, чтобы выявить возможные протечки;
• нарушенная герметизация требует смены уплотнителя либо подтяжки мест соединений;
• засоренный сифон очищается вантузом или с помощью небольшого ершика, закрепленного на проволоке;
• устранение засоров осуществляется с помощью щелочи, содержащейся в химических средствах.

Перечисленные меры применяются при появлении проблем с засорами, поэтому система нуждается в периодической проверке и профилактике.

На что следует обратить внимание

С самого начала нужно разобраться, как снять старый сифон. Для этого нужно иметь набор ключей под зажимные гайки. Они легко откручиваются с помощью инструмента, а вся система разбирается на определенное количество составных деталей.

Обязательным элементом является слив воды, которая выполняет функцию гидрозатвора, открутив заглушку. В некоторых случаях гайки «прирастают» к резьбе и вручную их практически невозможно открутить. Здесь на помощь придет болгарка.

Перед тем как снять старый сифон самостоятельно, необходимо ознакомиться со схемой слива в ванной. Чтобы открутить зажимные гайки, потребуется воспользоваться набором ключей, что позволит с легкостью разобрать старую систему на определенное количество составных частей. В процессе крепления сливной и переливной горловины необходимо затянуть винт. При этом важно не повредить элемент, рассчитав свои силы.

Чтобы крепление деталей было надежным, а течь отсутствовала, потребуется силиконовый герметик для обмазки соединений. Пользоваться им необходимо перед началом сборки, поскольку он способен быстро высохнуть. Замена слива может выполняться в лежачем либо сидячем положении.

Осуществляя замену сифона, следует помнить правило, которое состоит в том, что от качества работы будет зависеть герметичность резервуара. Только грамотно сделанный ремонт позволит решить проблему со сливом. Советы специалистов помогут разобраться в том, как правильно заменить сифон самостоятельно.

Установка слива

Правильная установка слива в ванной требует соблюдения следующих рекомендаций:

1. При проведении работ должна соблюдаться последовательность.
2. Для обработки различных соединений потребуются уплотнители.
3. В процессе закручивания деталей следует соблюдать аккуратность.
4. Закручивание резьбовых элементов рукой заканчивается затягиванием их на 1/4 полного оборота.

Подключение ванной к канализации требует ровного закручивания гайки, поэтому ее устойчивость следует каждый раз проверять. К монтажу сифона в ванной своими руками следует приступать только после надежного закрепления чаши, которую в случае необходимости потребуется выставить по уровню и зафиксировать. Между емкостью и полом должен оставаться зазор, равный 15 см и более.

Видео инструкция

Похожие статьи

abisgroup.ru

---

•
  Как откачать септик своими руками
•
  Как своими руками установить поддон для душа
•
  Гелиостат своими руками схема
•
  Как установить погружной насос в колодец своими руками
•
  Как установить погружной насос в колодец своими руками
•
  Малая энергетика своими руками
•
  Своими руками солнечный конвектор
•
  Как найти воду на участке для колодца своими руками видео
•
  Чертежи грейфер для чистки колодцев своими руками
•
  Средство для прочистки труб своими руками
•
  Монтаж скважинного адаптера своими руками
