Когда и зачем вам может пригодиться сантехнический вантуз? Вантуз воздушный для водопровода
Применение вантуза вмт 50 в гидросистемах
Любопытная лингвистическая метаморфоза произошла со словом вантуз. Это слово образовано от французского «ventouse», что означает «ветреный». На латинском оно же звучит «ventosus». В результате в обиходе появились два слова:
- «Вантуз» с ударением на первом слоге — ручной инструмент с резиновым поршнем — присоской для прочистки сантехники от засоров;
- «Вантуз» с ударением на втором слоге — поначалу означало отверстия для прохода воздуха в домашних дымоходах, затем еще и стало обозначать специальное приспособление для сброса воздуха из трубопроводов и имеющее буквальный смысл как «отдушина».
Необходимость удаления воздуха из водопроводных систем
Из-за негерметичности уплотнений и прокладок в гидросистемах начинают скапливаться воздушные пузырьки, образующие воздушные пробки в наиболее высоких точках контуров трубопроводов. Ухудшается пропускная способность системы, приводящая к гидравлическим ударам или нарушениям циркуляции в контуре. С виду безобидные воздушные пузырьки способны создать реальные препятствия для прохождения горячей воды в системе отопления и оставить без тепла целые многоэтажки.
Для предотвращения таких аварийных ситуаций предусмотрены вантуз вмт 50, имеющий диаметр условного прохода Dу = 50 мм и вмт 100 с размером Dу =100мм. Кроме удаления пузырей воздуха, скапливающегося в трубопроводах при прохождении воды, при операции слива воды вантуз, наоборот, запускает воздух в контур, чтобы избежать образования вакуумного разрежения.

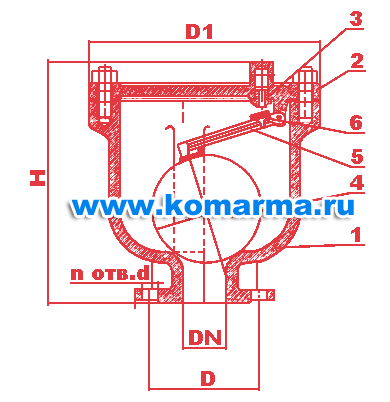

Конструкция фланцевого вантуза типа вмт 50
На представленном рисунке показаны следующие элементы:
- Поз. 1 -литой корпус, изготовленный из чугуна;
- Поз. 2 — крышка, отлитая из чугуна;
- Поз. 3 — втулка, являющаяся проходным отверстием при сбросе воздуха;
- Поз. 4 — шаровидный поплавок;
- Поз. 5 — рычаг;
- Поз. 6 — резиновая прокладка.
Технические параметры и габаритные размеры вантуза вмт 50:
- Диаметр условного прохода Dу - 50 мм;
- Высота Н — 324 мм;
- Диаметр крышки — 250 мм;
- Отверстия под крепеж — 4 отверстия диаметром d = 18 мм;
- Масса — 28 кг.

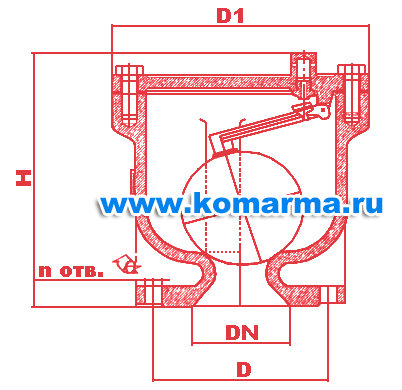

Для вантуза вмт 100 эти параметры имеют следующие значения:
- Диаметр условного прохода Dу - 100 мм;
- Высота Н −324 мм;
- Диаметр крышки −460 мм;
- Отверстия под крепеж −8 отверстий диаметром d = 18 мм;
- Масса −57,5 кг.
Описание работы
Рабочим элементом вантуза служит поплавок из полиэтилена, выполненный из наполненного воздухом шара. В зависимости от давления в гидросистеме положение поплавка изменяется. В процессе своего рабочего хода шар — поплавок может находиться в самой верхней точке, закрывая сквозное отверстие втулки и препятствуя выходу воздуха, или в самой нижней точке, тем самым освобождая проход воздуху во втулке.
- При отсутствии воздуха вода поднимает шар — поплавок (поз. 4) и, соответственно, рычаг (поз. 5). В результате, прокладка (поз. 6) рычага прижимается к втулке (поз. 3), перекрывая проходное отверстие и препятствуя выходу воздуха.
- При скоплении воздуха в объеме вантуза уровень воды снижается, поплавок опускается, рычаг освобождает проходное сечение втулки. При этом воздух выходит из вантуза наружу, воздушная пробка удалена.
- Как только ликвидируется воздушная пробка, уровень воды внутри вантуза поднимается, увлекая с собой поплавок. Резиновая прокладка на рычаге опять закрывает отверстие втулки.
Это важно! В ходе эксплуатации вантузов обязательно нужно контролировать чистоту выпускных отверстий. Они имеют малый диаметр и легко засоряются, что влечет выход вантуза из строя. Во избежание засорения необходимо периодически прочищать втулки.
Установка вантуза на трубопроводах
Вантуз 50 монтируют на возвышенных переломных участках трубопроводов. Для установки используется тройник, обращенный фланцевым отростком вверх.
При запуске в эксплуатацию заполняется специальный формуляр, куда записывается порядковый номер, дата начала штатной эксплуатации и дата профилактического ремонта. Эксплуатация должна осуществляться при температурах от — 15 до + 50 градусов по Цельсию. Срок эксплуатации — 12 лет.
Статьи по теме:
Оцените статью:
Loading ... santehkrug.ru
Воздушные вантузы, их характеристики и роль в системах водопровода и канализации
Дата публикации: 19/08/2014
Предназначение промышленных вантузов – автоматический спуск воздуха в водопроводных и канализационных сетях. Если в системе накапливается воздух, то пропускная способность трубопровода значительно снижается, соответственно, возрастают гидравлические потери и потребление электроэнергии, быстрее изнашиваются насосы.
Образование воздушных пробок, блокирующих работу трубопровода, может привести к гидравлическому удару, в результате которого возможны повреждение и разрыв трубопровода. Эти проблемы успешно решают воздушные вантузы, которые при скоплении воздуха в высоких точках выпускают его самостоятельно, без участия человека.
Устройства могут различаться конфигурацией и размерами, разнотипными соединительными элементами. Выполняются все изделия из качественных материалов с высокими антикоррозийными свойствами. Так, корпус изготавливают из нержавеющей стали, чугуна или особо прочного пластика.
Если автоматический воздушный вантуз предназначен для работ при высоком рабочем давлении и небольших объемах, то при малом давлении и больших объемах используют кинетический. Оба типа устройств автоматически осуществляют сброс воздуха, как в момент начального запуска системы, так и во время ее постоянного функционирования.
Вантузы способны не только выпускать воздух при заполнении труб жидкостью, но и осуществлять обратную операцию – запускать воздух в водопроводную систему при спуске воды, чтобы избежать образования вакуума.
Наиболее часто используют комбинированные модели, у которых в одном корпусе совмещены функции и автоматического клапана, и кинетического, то есть он может работать при любых параметрах давления. Эффективная работа воздушного вантуза обусловлена его устройством – в плоской крышке цилиндрического корпуса находится гайка с отверстием, а в самом корпусе размещен пробковый или пластиковый шар-поплавок.
Принцип действия следующий: если воздух в трубах отсутствует, то под влиянием сетевого давления поплавок держится вверху и перекрывает отверстие в крышке. При появлении скоплений воздуха поплавок плавно опускается вниз, и газовая смесь беспрепятственно выходит через открывшееся отверстие.
Грамотно размещенные механизмы, сбрасывающие воздух из водопроводной и канализационной систем, способствуют его своевременному удалению. Вантузы устанавливают на всех поворотах и переломах труб на высоких уровнях. Для возможного ремонта в каждом секторе магистрали тоже устанавливают комбинированное устройство – эти меры значительно облегчают инспекционные осмотры и ремонтные работы.
www.stcrim.com
Воздушный вантуз 2-ступенчатый, для сточных вод
Технические параметры
Класс герметичности «А»
Максимальное рабочее давление PN 16
Максимальная температура: 70°С
Фланцевое подключение соответствует российским нормам
Конструктивные особенности
Предусмотрен вентиль для промывки вантуза во время ревизии
Сверху имеется патрубок ПВХ 6/4"
У вантуза Ду50 имеется резьбовое подключение
Все элементы защищены от коррозии
Материалы изделия
Применение
Напорные сети передачи сточных вод для автоматического впуска и выпуска воздуха из трубопровода
Стандартное исполнение
PN16, 70°С, NBR, эпоксидное покрытие RAL5005 250 мкм,
Другие исполнения по запросу
Установка
Воздушные стальные фланцевые вантузы ТИП 7020 устанавливаться в подземных и наземных трубопроводах на горизонтальных установках. Фланцевые вантузы приспособлены к монтажу с фланцами трубопровода, размеры которых соответствуют фланцам вантузов. Вантузы величиной DN50 оснащены также присоединительным элементом для резьбового соединения. Во время монтажа следует обратить внимание, чтобы на арматуру (вантуз) не воздействовали сгибающие или растягивающие напряжения, возникающие вследствие нагрузки массой трубопровода без подпор. Рекомендуется осуществлять действия по монтажу с учетом компенсации температуры и давления трубопровода. Вантузы следует устанавливать в камерах, обеспечивающих возможность проведения ревизий мин два раза в год. Для проведения ревизий, необходимо перед вантузом ставить отсекающую арматуру - шибер соответствующего диаметра. Выпускное отверстие с резьбой в крышке заканчивается коленом ПВХ 6/4", которое позволяет присоединить второе колено, которое исключает попадание грязи (при затоплении колодца) в вантуз и создает так называемый «воздушный замок». На выпускной конец рекомендуется надевать сетку, защищающую от проникновения мелких насекомых. В проекте установки следует предусмотреть соответствующей величины отверстия для беспрепятственного впуска и выпуска воздуха.
Примечание
* - возможны другие исполнения
←Назад в разделjafar-rus.ru
Компенсаторы, спускные краны, воздушные вантузы на водопроводных сетях
Компенсатор — устройство, позволяющее воспринимать и компенсировать перемещения, температурные деформации, вибрации, смещения.
Применение компенсаторов на различных типах устройств обусловлено необходимостью избежать, стабилизировать, либо свести к минимуму возникновение нежелательных факторов, возникающих в результате воздействия окружающей или проводимой среды, а также в результате работы самого устройства. Такими факторами могут быть напряжения в металле, опорах трубопровода и пр.
Тканевые компенсаторы
Основным местом применения тканевых компенсаторов системы с газообразными средами. Температура газов может достигать 1200 С
Резиновые компенсаторы
Основным местом применения резиновых компенсаторов являются системы с жидкими средами. Температура жидкости может достигать 200 С. Стандартные исполнения имеют стойкость до 100 -110 С
Сильфонные компенсаторы
Основным местом применения сильфонных компенсаторов системы с жидкими и парообразными средами работающие при высоких давлениях и высоких температурах. Сильфонные компенсаторы предназначены для компенсации температурных расширений, несоосностей трубопроводов и вибрационных воздействий.
Сальниковые компенсаторы
Сальниковые компенсаторы предназначены для компенсации температурных деформаций трубопроводов водяных и паровых теплосетей, с параметрами воды и пара: рабочем давлении до 2,5МПа (25 кгс/см2), температуре воды до 200˚С, температуре пара до 300˚С.
Линзовые компенсаторы
Компенсаторы линзовые ПГВУ круглые и прямоугольные предназначены для компенсации температурных удлинений круглых и прямоугольных газовоздуховодов (ПГВУ) котельных установок. Компенсаторы линзовые ПГВУ применяется в неагрессивных и малоагрессивных средах с избыточным давлением до 1500мм вод. ст. (0.015МПа) и температурой среды от -20 до 425°С.
Спускные краны Контрольно-спускной кран ( или патрубок с пробкой) служит для спуска воды из сети внутреннего водопровода, контроля давления ( располагаемого напора), проверки правильности показаний измерительного устройсгва и обнаружения утечки воды в системе.
Проверяют состояние напора на вводе подключением манометра к контрольно-спускному крану водомерного узла. Если располагаемый напор больше свободного напора у здания или больше требуемого напора, определенного расчетом, то это значит, что водопотребление ( общий расход воды) будет больше расчетного.
Воздушные вантузы Вантуз воздушный предназначен для автоматического избавления от воздуха, который накапливается в трубопроводных системах. Образующиеся воздушные мешки существенно затрудняют работу трубопровода, создают сопротивление для передвижения рабочей среды. Воздух постепенно скапливается в самой высокой точке трубопровода. Как правило, воздушные вантузы устанавливаются именно там. Это позволяет им выводить воздух по мере скопления без участия человека.
Воздушные вантузы имеют такое устройство, что при заполнении их полости водой отверстия остаются закрытыми, герметичность системы сохраняется. При образовании воздушных мешков поплавок вантуза опускается, и он открывается, давая воздуху выйти наружу. Как только это произошло, пространство внутри наполняет водой, поплавок поднимается и запирает вантуз.
9 прокладка водопровода при пересечение его с преградами (дорогами, реками, овраги)
Основным исходным материалом для разработки проекта канализации населенного пункта является проект районной планировки или проект пла- нировки и застройки населенного пункта, а для проектирования канализации промышленного предприятия – генеральный план предприятия. Проектирование канализационной, сети начинают с разбивки терри- тории города на бассейны канализования по водоразделам и выбора места размещения очистной станции и места выпуска очищенных сточных вод в
водный проток. При выборе места для размещения очистных станций необ- ходимо учитывать долговременные перспективы развития и рост территории городов, чтобы станции не оказались в зоне застройки. При проектировании канализационной сети по возможности прини- мают минимальное ее заглубление и самотечный режим движения бытовых и производственных сточных вод. Намечают трассу главного коллектора и трассы коллекторов бассейнов канализования, выявляют районы, для кото-
рых требуется перекачка сточных вод, выбирают площадки для размещения насосных станций и намечают принципиальную схему канализации города по бассейнам канализования. Глубина заложения и укладка канализационных труб и коллек- торов. Канализационные линии, как правило, принимаются подземной про-
кладки. Наземная и надземная прокладка трубопроводов допускается при пе- ресечении оврагов, водотоков и водоемов, а также при укладке канализаци- онных трубопроводов за пределами населенных пунктов.
Минимальная глубина заложения канализационных трубопроводов должна приниматься на основании опыта эксплуатации в данном районе, а при отсутствии данных по эксплуатации принимается равной: для труб диа-
метром до 500 мм на 0,3 м, а для труб большего диаметра – на 0,5 м меньше глубины промерзания грунтов, но не менее 0,7 м, считая по верху трубы. Минимальная глубина заложения коллекторов, прокладываемых щи-товой проходкой, принимается не менее 3,0 м. Максимальная глубина заложения труб, а также коллекторов, прокла- дываемых щитовой проходкой или горным способом, определяется в зависи- 163
мости от материала труб, грунтовых условий, метода производства работ.
cyberpedia.su
Как использовать сантехнический вантуз? Его плюсы и недостатки
Благодаря постоянно развивающемуся технологическому прогрессу достигается проживание в достаточно комфортных условиях. Однако, всевозможной сантехнике, мебели, бытовым приспособлениям свойственно уступать по функционалу некоторым простейшим, прошедшим проверку годами, устройствам. К числу таких приспособлений можно отнести вантуз сантехнический. В любых помещениях со сливными трубами наблюдается периодическое появление различных по степени засорений. Именно использование вантуза помогает в определенно степени решить данную проблему.
Устройство и принцип действия водопроводного вантуза
Конструкция вантуза включает в себя резиновый колпак, оснащенный деревянной или пластмассовой рукояткой. Такая прочистка труб считается самой щадящей, простой и наиболее эффективно при близкорасположенном засоре со сливным отверстием. Кроме надежности и практичности, сантехническому вантузу характерна доступная стоимость, делающая приспособление доступным каждому желающему. Устройство является малогабаритным, размещение которого можно осуществить под раковиной.
Предпочтение может отдаваться приобретению определенного вантуза, в зависимости от его целевого назначения:
- Резиновому вантузу, имеющему конусообразную насадку. Таким вантузом для унитаза обеспечивается лучшее соединение с отверстием слива. Его изготовление осуществляется прочно черной резиной.
- Обычному вантузу, являющимся более дешевым и подходящим постоянным засорениям.
Посредством создаваемого водопроводным вантузом гидравлического удара, осуществляется дальнейшее перемещение локализовавшихся в одном участке отходов по трубе. Зачастую скопление мусора происходит в наиболее зауженных участках трубы, что делает их удаление при помощи других методов затруднительным. При вантузной прочистке не повреждаются внутренние поверхности трубы. Кроме того, частота применение инструмента неограниченна.
На сегодняшний день производятся профессиональные сантехнические вантузы, оснащенные специальными насадками для раковин и унитазов. Несмотря на определенную дороговизну, такие изделия отличаются эксплуатационной простотой и эффективностью.
Эксплуатационное руководство
При выполнении работ следует удостовериться в полном закрытии отверстия слива чашей вантуза. Следовательно, диаметр чаши должен превышать аналогичный показатель отверстия. Кроме того, уровень жидкости в сантехнических изделиях должен покрывать чашу вантуза. Перед выполнением манипуляций, следует ознакомиться с тем, как пользоваться вантузом. Данный процесс прочистки можно разделить на такие этапы:
- При наличии в трубопроводе переливного отверстия, потребуется его плотное перекрытие крышкой или тряпкой, что предотвращает понижение давления в пробке засора.
- Вантуз размещается над сливным отверстием с последующим плотным прижиманием к нему резиновой части вантуза. Целесообразно вазелиновое смазывание резиновой кромки вантуза.
- За счет ритмичных толчков (вверх-вниз) без отрывания присосавшейся резиновой части от сантехнического слива, осуществляется продвижение засора.
- Толчки заканчиваются резким отрывом вантуза от отверстия.
- Рекомендуется повторение процедуры несколько раз.
При правильно выполненных манипуляциях происходит пробивание засора.
Применение пневматического вантуза
Данное приспособление является усовершенствованно вариацией классического вантуза для унитаза, способное устранить практически любое загрязнение на любом участке сливной коммуникации. В зависимости от производителя, вантузы-пневматы могут отличаться внешне и по комплектации:
- Имеющие одну, более широкую и гибкую присоску, что обеспечивает очистку сливной системы раковин и ванн, душевых стоков;
- Оснащенные поворачивающейся резиновой насадкой, что облегчает проход пневматического устройства через засоренный слив;
- Дополненные специальными резиновыми насадками;
- Профессиональные, оснащенные адаптером для раковины и ванны, большой насадкой для унитаза или писсуара.
Для производства такого водопроводного вантуза пользуются ударопрочным пластиком. Его стоимость превышает классический аналог, однако увеличивается и его эксплуатационный срок.
Рабочий принцип вантузов
В принципе работы пневматического изделия наблюдаются отличия от модели с резиновой чашей и деревянной рукояткой. Необходимо обеспечить плотное соприкосновение резиновой части со сливным отверстием и перекрытие дополнительных сливов. Благодаря поршню обеспечивается воздушное разряжение (вакуум) над отверстием с засором. Во время этого происходит «высасывание» засора под разряжением из трубы с подниманием в чашу раковины или ванны. Потребуется несколько надавливаний и поднятий ручки, или же несколько откачиваний воздуха из резинового резервуара для достаточного разрыхления засора и его поднятия по трубам.
В сравнении с традиционным сантехническим вантузом или вакуумным аналогом, пневматическим моделям свойственна большая мощность и рабочая скорость. Его внешний вид сопоставим с крупным шприцом, имеющим резиновую насадку вместо иглы, емкостью до двух литров.
Для использования такого вантуза требуется наличие некоторого количества воды, которое набирается в корпус во время поршневого оттягивания. Во время резкого надавливания на поршень, посредством гидравлического удара, водой под давлением осуществляется разбивание и проталкивание ставшей более рыхлой грязевой пробки. Обычно освобождение сливных труб от сильных засоров происходит за один-два гидроудара.
При использовании обычного или вакуумного водопроводного вантуза образуется значительное количество грязи. Преимущество пневматического изделия связано с отсутствием данной проблемы, благодаря его способности проталкивать грязь сквозь трубу, не пропуская ее в сантехническую полость.
Руководство по использованию пневматического вантуза
Имея представление о различиях классической модели от ее пневматического аналога, актуальным будет вопрос, как пользоваться вантузом пневматическим. Эксплуатационному процессу свойственны такие этапы:
Обеспечение достаточного количества жидкости, наполняющей емкость вантуза. Она может наливаться в засорившийся сантехнический слив или набираться из любо емкости.
- Посредством поднимания поршня, набирается воды и заполняется вантуз.
- При наличии в сантехнике верхнего слива, целесообразно его перекрытие, способствующее созданию сильного давления на засор.
- Убедиться в полностью закрытом отверстии слива резиновым клапаном, достигающимся качественным расправлением и плотным прижатием к нему краев резиновой насадки.
- За счет резкого сильного движения происходит вталкивание поршня в емкость вантуза. При этом происходит образование сильного водного потока, разрушающего и уносящего в канализацию грязевую пробку.
- При отсутствии положительного результата после одной прочистки, манипуляции повторяются повторно. Зачастую избавление даже от сильных загрязнений достигается благодаря одной-двум таким процедурам.
Считается, что применение сантехнического вантуза целесообразно в случаях, если засоры спровоцированы мелкими частичками мусора или жира, а также при незначительных засорениях. При крупных засоренных размерах, особенно застарелых, применение вантуза может не решить проблему. В таком случае целесообразным станет применение других очистительных способов и мероприятий. Даже самому мощному пневматическому вантузу в определенных случаях не удастся заменить квалифицированное вмешательство опытного сантехника. Поэтому, выбор метода прочистки является индивидуальным. При отсутствии навыков для совершения таких манипуляций целесообразно обращение к специалистам.
Оцените статью: Поделитесь с друзьями!remkasam.ru
Вантуз - это что такое?
К числу полезных изобретений человечества следует отнести вантуз, который становится просто незаменимым при устранении канализационных засоров.
Общее понятие и устройство
Вантуз – это приспособление, созданное для того, чтобы облегчать человеку жизнь. Основное предназначение – прочистка канализации от засоров. Принцип его работы состоит в создании вакуума, который помогает протолкнуть загрязнение в слив.
Преимущества его таковы:
- Прост в обращении, не требует специальных знаний и навыков.
- Действительно помогает устранить засоры.
- Стоит очень дешево.
- Не причиняет вреда сантехнике.
- Полностью безопасен.
Именно поэтому данное приспособление нередко заменяет собой дорогостоящие химические средства.
Разновидности
Вантуз – это особый инструмент, который должен быть в каждом доме. В зависимости от типа загрязнения следует использовать различные виды приспособления:
- Обычный поршневой – подойдет для устранения небольшого засора в мойке или унитазе. Он состоит из конусовидной (или округлой) насадки из резины и деревянной рукоятки, за которую нужно будет держаться.
- Воздушный. Этот вариант встраивается в трубопровод.
- Пневматический. Небольшой по размерам насос, удобный в применении.
Чаще всего в домах встречается поршневой вантуз.
Как выбрать
Для унитаза следует приобрести отдельное приспособление, которое более нигде использоваться не будет. Для мойки на кухне и раковины и ванной потребуется второй вантуз. На что следует обратить внимание при покупке?
- Диаметр насадки должен быть чуть больше, чем сливное отверстие, поэтому необходимо заранее произвести замеры.
- Длина ручки рассчитывается исходя из длины трубы: от сливной воронки до сифона.
- Насадку лучше выбрать конусовидную - она эффективнее, чем округлая, создает вакуум.
- Не стоит стесняться взять приспособление в руку – кисти должно быть удобно.
Если в санузле засоры стали происходить постоянно, стоит задуматься о приобретении более действенного средства, например, установить в туалете спираль.
Как использовать
Вантуз для унитаза прост в применении:
- Приспособление помещается на сливное отверстие. Вода при этом должна закрывать исключительно его резиновый элемент.
- Затем необходимо создать вакуум, выпустив воздух. Для этого надавливая на ручку, насадку погружают в воду и смотрят – должны пойти пузырьки.
- Далее следует сделать примерно 10 движений вниз и вверх, держа в руке деревянную часть. Нажимая на ручку, необходимо стремиться протолкнуть резиновую часть вглубь слива.
Если засор очень сильный, а вода в унитазе поднялась на уровень выше резиновой насадки, предварительно жидкость вычерпывают ковшом.
Вантуз – это полезный в хозяйстве атрибут, который поможет быстро и без лишних усилий решить проблему небольшого засора.
fb.ru
| Поиск по сайту: новости |
Тип: Вантуз трубопровода автоматический. Вантуз В6-50 и В6-100 предназначены для автоматического впуска при образовании вакуума в системах холодного водоснабжения.По устойчивости к воздействию температуры и влажности окружающего воздуха вантузы соответствуют климатическому исполнению УХЛ категории размещения 3 ГОСТ 15150.При заказе вантуза должно быть указано:- тип;- обозначение технических условий.Пример записи вантуза при его заказе и в другой продукции, в которой он может быть применен:Вантуз с диаметром условного прохода (номинальным диаметром) 50 ммВантуз В6-50 ТУ 3722-003-03219029-2006.Вантуз В6-100 ТУ 3722-003-03219029-2006.Основные технические данные вантузовДиаметр условного прохода (номинальный диаметр): 50, 100 мм.Рабочая среда: вода по СанПин -2.1.4.1074.Рабочее (номинальное давление): 0,1 (1,0)…..1,0 (10) МПа (кгс/см2)Пробное давление: не более – 1,5 (15) Рпр, МПа (кгс/см2).Максимальная температура рабочей среды: не более 50 оС.Диаметр выпускного отверстия: 6 мм.Полный назначенный срок службы при соблюдении требований паспорта: не менее 12 лет.Зависимость пропускной способности вантузов от давления в трубопроводе (при атмосферном давлении и температуре воздуха 15 оС).

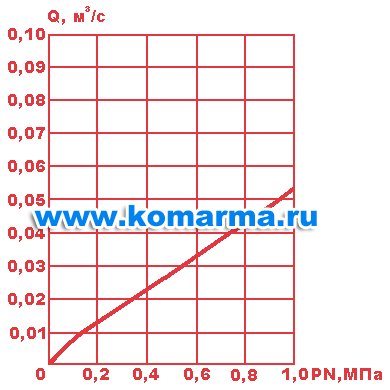

Описание и принцип работы вантузовВантуз В6-50 и вантуз В6-100 состоят из чугунного корпуса (1). Соединенного с чугунной крышкой ( 2), в которую вставлена втулка 93), внутренний диаметр которой служит для выпуска воздуха, внутри корпуса находится полиэтиленовый шар (4), соединенный с пластмассовым рычагом (5), на котором закреплена резиновая прокладка (6), обеспечивающая работоспособность вантуза, межфланцевой прокладки (7) и перехода (8) вантуза. При отсутствии воздуха в трубопроводе вода, находящаяся на корпусе вантуза под напором поднимает шар, который через рычаг плотно прижимает резиновую прокладку к отверстию втулки.При скоплении воздуха в верхней части корпуса уровень воды понижается и вместе с водой опускается плавающий шар, который через рычаг открывает отверстие втулки и воздух выходит наружу. По мере выхода скопившегося воздуха уровень воды вместе с шаром поднимается и через рычаг отверстие втулки плотно закрывается резиновой прокладкой. Габаритные и присоединительные размеры вантузов
Размещение вантузов, монтаж и подготовка к использованиюВантузы должны быть установлены в удобном для обслуживания месте.Число вантузов n, обеспечивающих полное удаление воздуха из данной точки трубопровода определяется по формуле:N=m Qt/100Qb,Где: m – процентное содержание нерастворенного воздуха в воде, отнесенное к атмосферному давлению при температуре 15 С; обычно составляет 1- 4% объема трубопровода; для ориентировочных расчетов следует принимать равным 4%;Qт – расход воды в трубопроводе, м³/с;Qb – пропускная способность вантузов, м³/с.Перед монтажом необходимо выполнить следующие требования:
Вантуз на трубопроводе устанавливают вертикально в наивысших точках (перелома профиля) водопроводной сети на приварных патрубках.Для обеспечения наиболее полного удаления воздуха из прямолинейных участков горизонтального водопровода вантуз необходимо устанавливать на патрубках-воздухосборниках.При монтаже необходимо соблюдать следующие условия:
Присоединение вантуза, к трубопроводу должно быть герметичным и выдерживать давление 1,0 МПа (10 кгс/см2).Использование по назначению.При эксплуатации необходимо соблюдать следующие основные условия, обеспечивающие нормальную работу:
Техническое обслуживание вантузовПри обслуживании вантузов во время эксплуатации необходимо соблюдать следующие условия:
О всех ремонтах должна быть сделана отметка в паспорте с указанием даты, причины выхода из строя и характера произведенного ремонта.После ремонта вантузы подвергаются гидравлическим испытаниям в соответствии с техническими условиями.Возможные неисправности вантузов и методы их устранения
Меры безопасности при эксплуатации вантузов Безопасность эксплуатации вантузов обеспечивается выполнением требований разделов руководства на изделия. Безопасность конструкции вантузов по ГОСТ 12.2.063. Персонал, обслуживающий вантузы, должен пройти инструктаж по технике безопасности, быть ознакомлен с руководством по эксплуатации и обслуживанию на объекте, иметь индивидуальные средства защиты. При монтаже, эксплуатации и демонтаже необходимо соблюдать правила техники безопасности, установленные на объекте. Условия транспортирования и хранения вантузов 5 (ОЖЧ) по ГОСТ 15150. Вантузы транспортируются всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. При транспортировании вантузы должны находиться в вертикальном положении, присоединительным фланцем вниз, при этом установка на транспортные средства должна исключать возможность перемещения и падения. Бросать вантузы не допускается. При транспортировании к месту монтажа должна исключаться возможность загрязнения и попадания посторонних предметов во внутреннюю полость.
|
