Что такое абиссинский колодец, как создается и обслуживается. Абиссинский колодец что это
Что такое абиссинская скважина? Технология бурения абиссинских скважин
Обустройство автономного водоснабжения на загородном участке играет большую роль в нормальной жизнедеятельности на нем. Это дает возможность не только потреблять воду для бытовых нужд, но и нормального ведения хозяйства: полив теплиц, огородов и других насаждений.
Типы водоснабжения на загородном участке
На данный момент есть несколько видов подачи воды на участке:
- колодец;
- скважина;
- центральная труба подачи воды (городское водоснабжение).
Все они имеют свои технические характеристики и могут применяться не на всех участках. Все зависит от типа грунта и от уровня расположения подземного колодца. Самой популярной на данный момент считается абиссинская игла-скважина.
Преимущества абиссинского колодца
Абиссинская скважина – колодец, который сооружается на песок. Представляет он собой небольшую конструкцию. На загородном участке он может располагаться по определенному принципу.
Важно. Для размещения любого колодца на участке есть свои специальные нормы и правила, которые следует соблюдать в целях безопасности.
Самый простой способ сооружения автономного водоснабжения - абиссинская скважина. Ее глубина не достигает 15 м, а значит, и затрат как денежных, так и физических в процессе работ будет гораздо меньше. Ширина такой конструкции также небольшая и составляет от 30-50 см. Обязательным будет ее облагородить на поверхности грунта. Также в ее сооружении используют специальную технику и в дальнейшем устанавливают оборудование, которое и позволяет использовать источник.
Совет. При выборе сооружения абиссинского колодца или скважины стоит ориентироваться на размер участка. Если он небольшой, то лучше отдать предпочтение колодцу-игле.
Качество воды в абиссинской скважине
Абиссинская скважина не отличается высоким качеством воды, так как сооружается на песок. Возможно ее заиливание и осыпание при неправильном сооружении. Все эти недостатки можно исправить при помощи специального оборудования, которое используется для обустройства скважины: фильтровальные и насосные станции.
Правила сооружения абиссинского колодца
Итак, все самодельные источники воды на загородном участке должны сооружаться по определенным правилам и нормам. Они прописаны в СНИП.
Колодец не должен находиться вблизи от жилого строения. Оптимальным расстоянием между этими конструкции считается 10-12 м. Также стоит обратить внимание и на расположение рядом с колодцем септика или простой сливной ямы. Она должна находиться от источника воды на расстоянии 8-10 м.
Совет. Скважина не сооружается вблизи мусорной ямы и других источников загрязнения, так как грунтовые воды могут наполнить ее вредными веществами, которые отравляют организм.
Когда можно бурить скважину
Бурение абиссинской скважины может быть осуществлено только в теплое время года и желательно поздней весной или летом. Осенью и зимой такие работы проделывать не рекомендуется, так как в этот период выпадает довольно большое количество осадков, которые могут смягчить и увлажнить грунт, и колодец будет «плавать». Также существует большая вероятность попадания в него грунтовых вод, что значительно ухудшит качество воды в источнике.
Основные характеристики абиссинских скважин
Бурение абиссинских скважин может осуществляться следующим образом:
- на глубине 5-7 м – для хозяйственных нужд:
- 8-10 м – бытовые потребности;
- 10-15 м – полное обеспечение водой всего участка.
Как определить место для бурения абиссинской скважины
Есть несколько способов, которые помогут определить, в каком именно месте будет располагаться абиссинская скважина. Сделать это можно с помощью народных примет или специальных приспособлений.
Итак, в жаркое время можно понаблюдать за поведением домашних питомцев, особенно собак. Они находят место на участке, где практически на поверхности есть источник воды. Они на него непременно лягут и станут проводить там большее количество времени.
Можно также ориентироваться и на испарения на поверхности грунта, которые проявляют источник воды после жаркого дня. Над местом будет образовываться дымка. Также можно использовать специальные приспособления – маятники. Они могут точно указать на месторасположение подземного колодца на загородном участке.
Совет. Если при помощи всех этих способов не удалось найти на участке воду, то лучше всего провести разведочное бурение. Сделать это можно самостоятельно или при помощи специалистов.
Способы сооружения абиссинской скважины
На данный момент бурение абиссинских скважин может проводиться как своими руками, так и при помощи специалистов в этой области.
Важно. Стоит учесть, что профессионалы не только могут соорудить конструкцию такого типа, но и облагородить ее как внутри, так и снаружи. В процесс обустройства скважины входят укрепительные работы и установка специального оборудования для полноценной работы колодца.
Из чего состоит скважина на песок

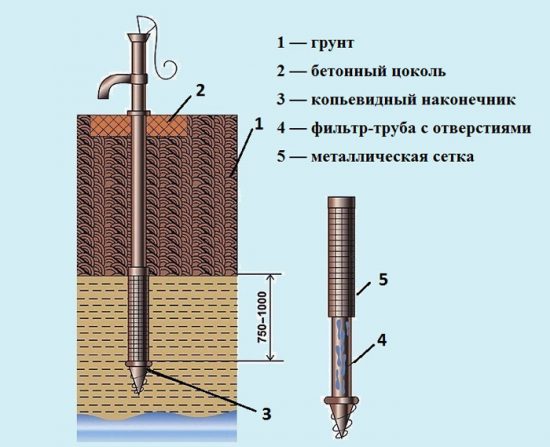

Представляет собой абиссинская скважина комплект составных частей. В них входит металлические наконечник, который изготавливается из закаленной стали; фильтровальное оборудование, которое может быть наружным и глубинным; труба, являющая собой укрепительную часть конструкции и служит для подачи воды. Также имеются вспомогательные элементы: кольца для внутреннего обустройства скважины, муфты, насосное оборудование и прочее.
Подготовительные работы на участке для сооружения скважины
Как только определено место для выкапывания абиссинской скважины, то нужно провести на участке ряд подготовительных работ. В них входит очищение поверхности грунта от всей растительности. Для этого понадобится при помощи лопаты убрать верхний слой почвы.
Затем выкапывается небольшое углубление, размером в 30 см и шириной в 50-70 см. Это даст возможность нормально выполнять бурение скважины.
Процесс сооружения абиссинской скважины
Абиссинская скважина своими руками бурится довольно просто и быстро. Обусловлено это ее небольшой глубиной.
Для работ понадобится:
- ручной бур или самодельная буровая установка;
- ведра или другие емкости для отбрасывания грунта из скважины;
- трубы для обустройства источника воды;
- специальное оборудование для нормального функционирования.
Итак, изначально на указанном месте устанавливается труба, которая имеет внутри специальный бур. Он будет выталкивать грунт на поверхность и при этом углубляться. После того как такой установкой совершены работы на глубину до 5-6 м, можно переходить к применению ручного бура. Он уже может углубляться до 15-20 м.
Как только в процессе работ на поверхности скважины появилась вода, то нужно сразу откачать ее при помощи насосного оборудования и проверить, на этой ли глубине необходим источник. Если нет, то нужно продолжать бурить дальше до нужного уровня.
После этого происходит облагораживание абиссинской скважины.
Процесс обустройства скважины на песок
Облагораживается абиссинская скважина своими руками так же просто, как и бурится. Понадобится приобрести специальные трубы, которые могут быть пластиковыми или асбестовыми.
Совет. Для обустройства любой скважины лучше всего использовать пластиковые трубы, которые не подвергаются коррозии и имеют довольно большой срок эксплуатации.
Как только отверстие пробурено, в него вставляется труба, на окончании которой находится фильтр для абиссинской скважины. Она должна достать до самого дна источника. Но при этом фильтр должен находиться на расстоянии от дна в 10-20 см.
Важно. Монтировать фильтр в трубу нужно еще перед ее установкой в скважину.
Далее на стенки конструкции устанавливается насос для абиссинской скважины. Но это только в том случае, если он глубинный. Если же он поверхностный, то его монтаж проводится после завершения обустройства конструкции.
Совет. Выбирать оборудование для нормальной работы скважины на песок нужно тщательно и основываться только на технических характеристиках источника воды. Чем он глубже, тем мощнее потребуется насос.
Также стоит учесть, что перед началом работы по сооружению автономного водоснабжения на участке лучше всего обратится за консультацией к специалистам в этой области. Работы довольно кропотливые, и одно неправильное движение может разрушить конструкцию.
На длительный срок эксплуатации скважины на песок влияет не только процесс ее сооружения, но и все составляющие детали. Также стоит учесть состав грунта на участке. Специалисты не рекомендуют делать такой источник воды основным на плавающих почвах, так как он может под воздействием грунтовых вод разрушиться.
fb.ru
плюсы и минусы, отзывы владельцев + фото » SanDizain.ru
На каждом дачном участке должен быть источник воды. Самый простой способ получить его — сделать абиссинский колодец. Всего после полдня работы хозяева смогут пользоваться чистой водой, на которую не будет стоять счетчик. При этом компактное устройство колодца не займет много места. Судя по отзывам владельцев, установить его можно даже в смотровой яме гаража. Но прежде чем копать землю, нужно ознакомиться со всеми плюсами и минусами этого устройства. А установить оборудование можно по фото или видео инструкции.
Абиссинский колодец — что это?
Абиссинский колодец — это одно из простейших устройств для добычи воды. Родиной его считается Англия, где это устройство придумали в XIX веке. В Россию же его привез известный художник Илья Репин.
Абиссинский колодец легко может установить на своем участке даже тот, кто не знаком с азами строительства. Основой колодца является труба, которую нужно забить в яму. По ней и будет подниматься вода.

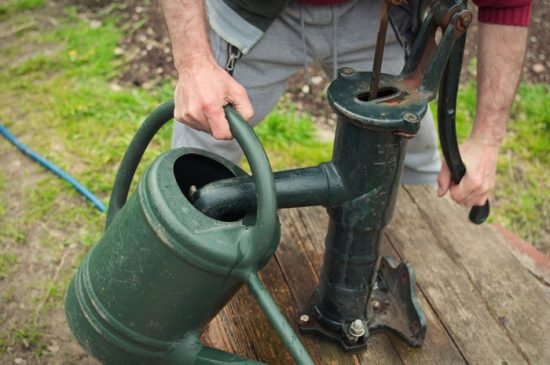

Внутри такой трубы может быть установлен электрический насос. Но чаще используется ручной. Именно в таком виде абиссинский колодец используется уже очень много лет. Даже таким способом можно в час добыть до 3 тыс. л.
Бурение абиссинского колодца
Если правильно его установить, прослужит абиссинский колодец не менее 15 лет. В отдельных случаях он может проработать лет 30. Глубина такого колодца не велика. Вода должна залегать не ниже 8 м. Зато его можно использовать круглый год.
Внимание! Зимой, чтобы части колодца не перемерзли и вода не перестала поступать, устройство нужно утеплить.
Преимущества и недостатки
Если вода на участке залегает не слишком глубоко, и соседи используют колодцы, такое устройство можно поставить и у себя во дворе. У него есть ряд плюсов, которые сложно переоценить:
- простая и дешевая конструкция, в сравнении со многими другими способами добычи воды;
- при установке не будет нарушен ландшафт;
- конструкция не требует много места;
- не требуется использование сложной техники и организация подъездных путей для нее;
- монтировать насос можно на улице или в помещении;
- работа по установке займет не более 10 часов, время зависит от глубины залегания воды и твердости грунта;
- при установке качественного фильтра в трубу колодца, сооружение будет служить очень долго;
- колодец защищен от грязной воды с поверхности земли;
Обустройство колодца позволит вам организовать бесперебойное водоснабжение
- воду из колодца можно использовать как для домашнего использования, так и для полива сада и огорода;
- колодец легко демонтировать и установить в другом месте.
Минусов у абиссинского колодца не так много. Во-первых, его можно установить только при неглубоком залегании вода — до 10 м, а лучше — до 8. Во-вторых, устанавливают его только на рыхлых грунтах. Теоретически можно использовать технологию и на твердой почве, но это будет гораздо сложнее.
Количество и качество воды в колодце и скважине
Качество воды в абиссинском колодце — это еще одно его преимущество. Так как вода поступает глинистого водоносного слоя, она пресная и довольно чистая. Если сравнивать ее с водой из скважины, колодезная — более мягкая и вкусная. А вот вода из скважины является жесткой, так как в ней большее количество минеральных веществ.
Совет. Несмотря на вкус воды и видимую чистоту, прежде чем ее пить, следует проверить воду на наличие вредных примесей и инфекций. Для этого пробу воды можно отнести в санэпидстанцию или независимую лабораторию.
Что касается количества воды, то колодец проигрывает скважине. Хотя бы по той причине, что из абиссинского колодца воду чаще всего добывают вручную, а из скважины — с помощью электронасоса. Из колодца же в час можно добыть около 250 л воды, что не так много для полива.

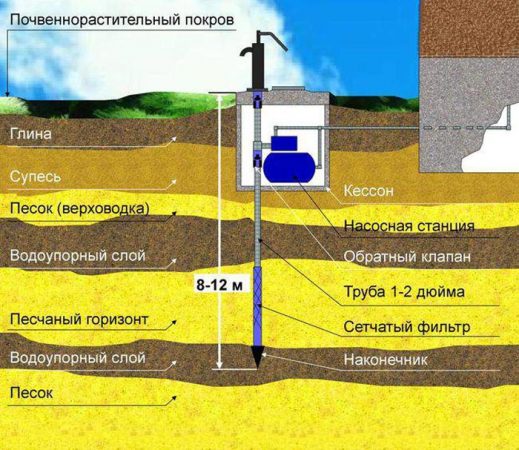

Абиссинский колодец: схема
Правила строительства абиссинского колодца
Прежде чем устанавливать абиссинский колодец, следует выбрать для него подходящее место на участке. Лучше всего найти старый колодец и установить новый неподалеку. Но делать это можно только в том случае, если старым перестали пользоваться не из-за того, что водная жила пересохла.
Внимание! Главное, чтобы поблизости от колодца не было прямых источников загрязнения. Речь идет о выгребных ямах, компостных кучах и местах размещения домашнего скота. В противном случае воду из колодца нельзя будет использовать в домашнем хозяйстве.
Если грунт мягкий и место выбрано удачно, работа проводится следующим образом:
- Для начала необходимо смастерить фильтр. Для этого берется труба (диаметр 110 см), к которой будет привариваться конусовидный наконечник. Это — игла для скважины. Если приварить деталь нет возможности, можно просто смять конец трубы с помощью кувалды. После этого в игле с обеих сторон делают щели с помощью болгарки по 2 см через 2,5 см. Далее на иглу накручивается проволока и сетка, которые закрепляются хомутами.
- В назначенном месте нужно сделать отверстие с помощью садового бура. Бурить нужно до тех пор, пока на инструменте не появится мокрый песок.
- Иглу для колодца следует соединить с другими трубами с помощью муфт и опустить ее в пробуренное отверстие. Скорее всего, трубу придется вбивать в землю, так как отверстие для него небольшое в диаметре.
- В последнюю очередь устанавливаются обратный клапан, а также насосная станция. Конструкция должна быть совершенно герметичной. В насосную станцию следует залить воду, а шланг подсоединить к выходу. После этого насос можно будет запускать.
Первые минуты из колодца может идти воздух или грязная вода, но очень быстро трубы прочистятся, и пойдет чистая вода.
И еще несколько советов напоследок для тех, кто хочет установить колодец на своем участке. Особое внимание нужно уделить выбору места. Оно не должно быть на болотистом участке. Использовать нужно оборудование из экологически чистых материалов. А проводить работы лучше весной или осенью. Тогда на участке всегда будет доступна чистая вода в любых количествах.
Абиссинский колодец своими руками: видео
sandizain.ru
Абиссинский колодец: преимущества, организация и обслуживание
Без воды человек обходиться не может. В городе она подается централизованно, но в частном доме, а тем более далеко от центрального водопровода снабжение жилого дома водой превращается в проблему. Конечно, можно выкопать колодец, но мероприятие это затратное и достаточно трудоемкое. Существует недорогой и быстрый в исполнении вариант – абиссинский колодец.
А самое главное – при наличии определенных навыков такой колодец можно сделать самостоятельно. Абиссинка состоит из трубы, которая на нижнем конце имеет фильтр для очистки воды. Для создания источника водоснабжения трубу просто забивают в грунт. Чтобы осуществлять подачу воды, на верхнем конце трубы устанавливают насос.
Достоинства абиссинской скважины
- Простота исполнения. Никакой сложной техники для этого не потребуется.
- Возможность сделать колодец даже за один день.
- Небольшая площадь сооружения.
- Возможность устройства такого колодца в доме.
- Максимальный срок службы до 30 лет. На практике колодец служит до тех пор, пока не истощится водоносный слой. В Эфиопии есть колодцы, которые работают со времени первого применения этой технологии.
- Беспрерывная подача воды, не нужно ждать ее накопления как в обычном колодце.
- Можно выкачать большой объем воды, в идеале до 1 т в час.
- Можно пользоваться круглый год. Если колодец находится на улице, придется утеплить скважину.
- При всех прочих преимуществах это очень дешевое сооружение.
- Разрешение на производство таких работ не требуется.
- Хорошее качество воды. Водоносный слой находится в песчаном грунте, а песок является отличным природным фильтром. Талые и паводковые воды в такой колодец не поступают, поэтому даже в условиях большого города вода будет полностью отвечать санитарным нормам.
У абиссинской скважины есть и свои недостатки: ее нельзя использовать при пьезометрическом уровне воды ниже 8 м, устанавливать такую скважину можно не в любом климате.
Грунт, в котором обустраивают такой колодец, должен быть достаточно рыхлым. В плотных грунтах сделать такое устройство проблематично. Не подходят для него и грунты с включением гальки.
Создание абиссинской скважины требует физических усилий, поэтому это работа для физически крепких людей.Из истории абиссинской скважины
Впервые технологию получения воды с помощью скважины, пробуренной вручную, применили англичане во время военной операции в Эфиопии, которую тогда называли Абиссинией. Случилось это в конце 1870-х, а причиной стала острая нехватка воды. Для бурения был использован буровой снаряд Нортона. В России первые абиссинские скважины появились в конце 19 в. Результат испытаний обнадежил, и было рекомендовано применять их повсеместно. Но крестьяне предпочитали по старинке рыть колодцы. В настоящее время этот способ получения воды широко востребован в России.
Выбор места для абиссинского колодца
Устраивать скважину там, где нет воды бессмысленно. Как убедиться, что вода на выбранном участке будет? Существует несколько способов, которые помогут свести до минимума возможность отсутствия воды в скважине, если будет обустраиваться абиссинский колодец.1. Наблюдение за растениями, которые растут на выбранном месте. Они могут не только подсказать, есть ли неглубоко грунтовые воды, но даже на какой глубине они находятся.
- Заросли мать и мачехи, а также щавеля говорят о том, что вода неглубоко.
- Платан, растущий далеко от источников воды, указывает на наличие под корнями подземного источника.
- Если на участке растут дубы – вода не глубоко, а рядом с одиноким дубом – место пересечения водяных жил.
- На участке с близкими грунтовыми водами хорошо растут верба и ольха, причем их ветви склоняются по направлению течения подводной реки.
- Там, где растет тростник, воду для скважины можно найти не глубже 3 м, а иногда даже и на глубине 1,5 м.
- Камыш говорит о том, что вода еще ближе – до нее всего 1 м.
- В местах массового произрастания полыни до воды не больше 5,5 м.
- А под корнями черного тополя грунтовые воды всего в 3 м.
2. Можно воспользоваться обычным барометром. Способ очень прост и достаточно надежен. У колодца, желательно у соседей, либо у другого источника воды – озера или реки измеряют давление и записывают показания. Затем проделывают то же самое в месте, где планируется обустроить колодец. Из показаний у источника вычитают показания на участке. Каждая десятая доля миллиметра разницы соответствует 1 м до грунтовых вод.3. Проверка с помощью поглощения влаги гигроскопичными материалами. Сейчас для этого используют сухой силикагель, а раньше использовали хорошо промытую и тщательно высушенную овечью шерсть. Подойдет и обычная сухая соль. Технология проверки сохранилась с давних времен.
На дно глиняного горшка укладывают влагопоглощающий материал. Взвешивают горшок на точных весах, заворачивают его в плотную ткань и закапывают на метровую глубину в том месте, где предполагают пробурить скважину. Лучше сделать такие закладки в нескольких местах, чтобы определиться точнее. Через сутки горшки вынимают и снова взвешивают. Самая большая разница в показаниях определит место, где должна быть скважина на воду. Есть места, где бурить скважину нельзя.
- До компостной кучи, птичника или хлева, тем более пудр клозета не должно быть менее 15 м.
- Еще большее расстояние должно быть от выгребной ямы или навозной кучи – до 30 м.
- Скотный двор, кладбище или птицеферма увеличивают это расстояние до 300 м.
- Свалка или химическое производство, канализационный отстойник не позволит осуществить бурение скважин ближе, чем на 3,5 км.
- Нельзя бурить скважины на склоне, под действием бурения может случиться оползень.
Когда безопасное и подходящее место найдено, можно устраивать абиссинский колодец.
Инструкция бурения скважины-иглы
- Изготавливаем основу фильтра из отрезка дюймовой трубы в 1 м. Трубы могут быть изготовлены из нержавеющей или оцинкованной стали, можно применить углеродистую качественную черную сталь. Для фильтрации через каждые 2 см вырезаем щелевидные отверстия. Они должны быть на 4/5 всей длины трубы. Допускаются и отверстия круглой формы. Существуют фильтры, устроенные из двух перфорированных труб с небольшой разницей в диаметре вставленных одну в другую. Промежуток между стенками труб засыпается мелким гравием.
- Обматываем эту трубу проволокой и оборачиваем сетью из нержавейки галунного или квадратного плетения, которую закрепляем хомутами через каждые 10 см. Вместо хомутов можно сделать наружную обмотку проволокой.
- Устанавливаем саму иглу, с помощью которой будет осуществляться бурение скважин. Она имеет вид конуса диаметром больше, чем основная труба, который придется заказать у профессионального токаря. Его нужно припаять. Обычно делают это с помощью олова. Но с точки зрения экологии это не очень хорошо. Лучше приобрести специальный эко фильтр, который изготавливают без свинца и олова. Качество и долговечность таких фильтров лучше, так как они изготовлены на профессиональном оборудовании. Стоит такой фильтр недорого.
- Готовятся трубы диаметром 1 дюйм и длиной в 1 либо 1,5 м. Резьба на трубах должна быть с двух сторон. Трубы должны быть стальные.
- Делаем бабку, с помощью которой забиваются трубы. Она состоит из трубы с толстыми стенками, с приваренным с одной стороны сантиметровым основанием и двумя ручками по бокам.
- Чтобы начать бурение скважин на воду, нужно на выбранном месте выкопать приямок квадратной формы со стороной 1 м, его глубина 0,5 м.
- Начинают делать такой колодец с бурения обычным садовым буром. По мере бурения его длину увеличивают путем прикрепления труб диаметром в половину дюйма. Скрепляют трубы муфтами и болтами.
- Как только песок стал влажным, начинают процесс забивки. Присоединяют с помощью резьбы фильтр к первой трубе. Свободный конец трубы защищают завершением. Вставляют фильтр с трубой в уже пробуренное отверстие. Надевают на него подбабок, бабу и хомут, который нужно закрепить очень прочно. Продевают в шкивы прочные канаты и с их помощью поднимают бабу. При отпускании каната баба забивает трубу с наконечником в грунт. Операцию проводят несколько раз до полного забивания трубы. Наращивая трубы с помощью резьбового соединения, продолжают ручное бурение.
Чтобы труба хорошо держалась, грунт с ее внешней стороны нужно подсыпать.
- Бурение закончено, когда игла наконечника войдет в подстилающий слой водоносного пласта. Определить этот момент можно по затруднению бурения, после того, как оно некоторое время шло легко. Проверить наличие воды можно специальным устройством, так называемой манеркой. Заваривают с одного конца небольшой отрезок трубы, диаметр которого меньше основной трубы. Подвешивают его на шнур и опускают в скважину.
Чтобы абиссинский колодец давал воду высокого качества, бурение нужно остановить вовремя.
- Весь перфорированный участок фильтра должен находиться в водоносном слое. Тогда и качество и количество воды будет отличным. Сезонная вода, получаемая от талых вод, до просачивания в водоносный слой пройдет надежный природный фильтр из песка.
- Последняя операция – установка насоса. Если от абиссинского колодца будет питаться собственный водопровод, нужно установить насосную станцию. Это сравнительно недорогое сооружение работает от электричества и обеспечивает надежную подачу воды. Если водопровод не предусмотрен, можно установить насос электрический или ручной. Он крепится к навершию скважины фланцем или резьбовым соединением.
Первое время, в зависимости от типа грунта от часа до 24 часов из скважины будет поступать плохая вода. Ей нужно дать вылиться. Как только вода очистится, колодец готов для эксплуатации. Пить и использовать в хозяйстве воду можно только после ее проверки в санэпидемстанции. Именно эта организация делает анализ воды и выносит заключение о пригодности ее к применению.
Полезно будет почитать:
Обслуживание абиссинской скважины
Если воду забирают регулярно, никаких трудностей с эксплуатацией такого устройства не должно быть. Но чаще всего он имеет сезонное применение. В этом случае существует возможность заплывания колодца глиной. Чтобы решить эту проблему применяют желонку. Ее просто изготовить своими руками. Для этого понадобится труба длиной 0,8 м и диаметром 0,6 м. Металлический шарик с диаметром 0,4 м, металлический трос, ровная шайба и металлическая решетка. Соединяют детали с помощью сварки. Снаряд на тросе бросают с силой в скважину несколько раз, очищая ее.
Потом скважину промывают, спуская воду.
Абиссинский колодец – экономичное решение для обеспечения участка чистой и качественной водой. Такое устройство внутри дома, бани или вне ее сделает жизнь в дачном доме комфортной.
Не забудьте также правильно определить дебет абиссинского колодца, а проще говоря – количество получаемой воды за единицу времени. Для вычисления этого параметра нужно знать такие важные показатели, как динамический и статический уровни воды. Подробнее об этом вы сможете узнать здесь.
dachanaladoni.ru
Абиссинская скважина. Личный опыт. - wainn
Ситуация была следующая: есть домик в деревне, деревня в 350 км. от Санкт-Петербурга. Поскольку жена с двумя детьми собралась в деревню на лето, встал вопрос водоснабжения. Местные жители решают данный вопрос несколько специфично - соседи носят воду либо с колонки - метров 150 под горку, либо с реки - метров 70, но в горку, достаточно крутую. У одних соседей есть колодец на 5 колец.Копать колодец своими силами для меня не реально по времени и по трудозатратам, да покупка и доставка колец туда и их выгрузка стоит каких то неадекватных денег - получалась около 50 тысяч. Копать колодец наемной рабочей силой или делать скважину бурильными установками стоило еще дороже от 60 тысяч.Погуглив вычитал про абиссинские скважины, которые теоретически можно сделать самому и достаточно быстро. По цене все вместе с оборудованием для бурения, комплектом труб, фильтром, бабкой для забивания, ручным насосом и доставкой в Санкт-Петербург выходило в районе 20 тысяч.Все приобрел, покупал тут http://www.skvajina.com/Samostoyat/abissin.html с доставкой транспортной компанией, ручного насоса у них не было в наличии - пришлось поискать в питере.Сам процесс:Начал с заготовки колышков для отметки мест будущего бурения:
Сами места искал использовав рамки сделанные из электродов:
После нахождения мест определял глубину нахождения воды, для этого использовал свое обручальное кольцо:
Супруга выбрала из предложенных ей мест одно. Достал бурильное оборудование:
Начал бурить:
Старший ребенок иногда подходил и просил дать повертеть)
За 3 часа пробурил метра 4, дальше пошел мокрый песок, который мгновенно замывал отверстие(, обсадных труб у меня не было, соответственно тупо вертел и вычищал грунт из бура, за последующие часов 6 смог пробурить еще только 1 метр. Итого стало 5 метров. Руки отваливались - постоянно дергать бур со штангами наверх. Соответственно плюнул и достал фильтр и трубы:
Свинтил фильтр и две трубы по 2 метра газовыми ключами:
Погрузил эту конструкцию в пробуренное отверстие, пару раз ударил бабкой, которая после тягания бура показалась просто не подъемной)
Залил в трубу литров 30 воды, вода бодро ушла, накрутил насос и покачал залитую воду).
На этом работы прекратил поскольку время было топать спать, да и не хотелось греметь бабкой посреди спящей деревни).
На следующий день был вынужден сделать перерыв — в деревне был вепcский праздник,
да и я был занят младшим ребенком.
Вепcский праздник принес приятный сюрприз, в виде друга с супругой, которые приехали нас навестить)
Ребята молодцы - захватили палатку), поскольку домик у нас совсем маленький - на 2 комнаты, но мы не паримся особо, поскольку это все дело наживное)

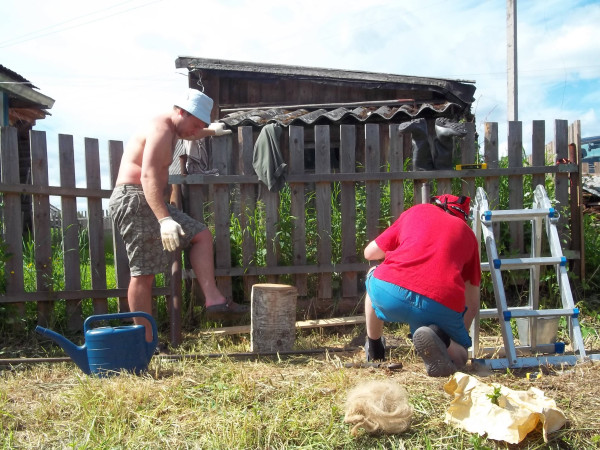

Вернулся к скважине через день вместе с другом,
и с кучей зрителей, в виде соседских детей, которые в кадр не попали и главным зрителем удобно расположившимся у места работ,
и даже успевавшим в процессе работ принимать пищу:

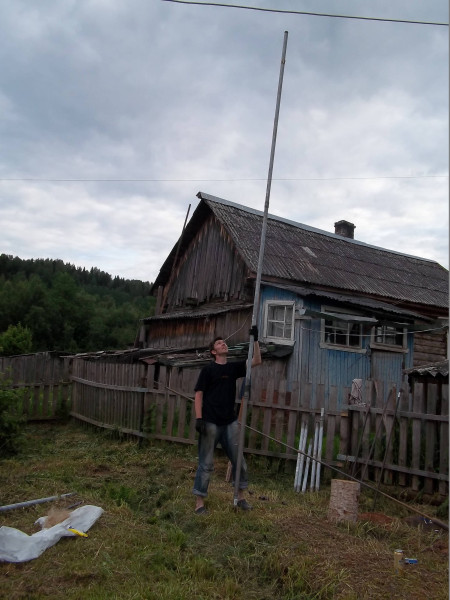

Поскольку колодец у соседей на 5 колец, решили добавлять метровые трубы. Навинтили первую и забили, через каждые пол метра заливали в трубу воду и пробовали качать ручным насосом. Когда навернули вторую метровую трубу и стали качать пошла вода, по ощущениям явно не та что мы заливали в трубу.
Выкачав около 100 литров желтой воды, решили добить еще сантиметров на 50 ибо качать насосом, который установлен на метровой высоте не очень удобно. Забили, в итоге в земле оказалось 7 метров конструкции. Начали прокачивать - вода постепенно меняла свой цвет, литров через 400 стала как водопроводная, осадка не дает, при кипячении цвет не меняет, хлопьями не выпадает.
Как замерять водоотдачу я не знаю, но ручным насосом не особо напрягаясь 10 литровое ведро наполняется меньше чем за минуту. Как итог все довольны - жена тем, что у нее есть вода, я тем, что смог добыть эту воду) и интересно провел время. Перед отъездом чутка облагородил - сделал деревянный настил и к нему прикрепил ручной насос. В планах сдать воду на анализ и установить вместо ручного насоса насосную станцию или совместить их.
УПД 1. Поскольку, при возвращении в город, захватил с собой 5 литровую темную бутылку из под пива с водой из скважины - с утра пораньше метнулся в СЭС, сдал воду на анализы химический и бактериологический - жду три дня).

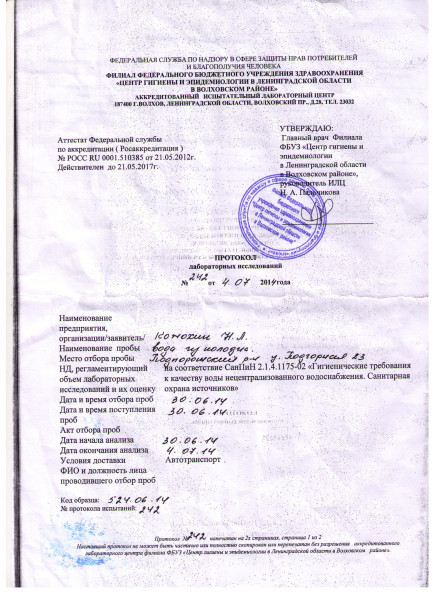

УПД 2. Анализ не порадовал - 24 термоустойчивые калориферные бактерии. Правда мне сказали, что:1. Нефиг везти на анализ воду из только что пробуренной скважины, поскольку водоносы при бурении смешиваются.2. Нефиг возить воду в пивных бутылках.3. Невиг воду держать всю ночь в машине - нужно было в холодильник хотя бы поставить.
В общем странно - много кто пил сырую и кипеченую - последствий не было. Но перед консервацией скважины на зиму залью туда пару бутылок белизны, и следующим летом заранее возьму в СЭС стерильную тару.
УПД 3.Летом 2017 купил пустую бутылку из под разливного пива сдал воду на новый анализ. Результат порадовал:
Воду можно пить сырой)
wainn.livejournal.com
Что лучше, абиссинский колодец или скважина?
Содержание статьи:
Скважина представляет собой глубокую лунку, в которую опускают стальную трубу. Для подачи подземных вод на поверхность в скважинах используются погружные насосы высокого давления. Многие дачники бурят на своем участке скважину, но если грунтовые воды залегают близко к поверхности почвы, на участке можно установить абиссинский колодец.
Принципиальное отличие такого колодца от скважины в том, что насосная станция устанавливается на поверхности. Некоторые конструктивные особенности выгодно выделяют абиссинский колодец, по сравнению с песчаной скважиной. Тем не менее, оба источника воды имеют свои достоинства и недостатки. Рассмотрим их подробнее.
Преимущества абиссинского колодца
К преимуществам абиссинского колодца перед скважиной можно отнести:
- стоимость обустройства;
- компактность конструкции;
- экономию времени при обустройстве;
- возможность работы колодца без электричества.
Обустройство обсадки абиссинского колодца обойдется примерно в два раза дешевле, чем обустройство скважины. Всю конструкцию можно разместить на небольшой площади. Некоторые дачники размещают колодцы даже в подвале дома.
На обустройство колодца уходит от трех дней до недели. При возведении конструкции не используют тяжелую технику. Это значительно уменьшает стоимость колодца.
Несомненным плюсом абиссинского колодца является то, что на колодец можно установить ручной насос. В этом случае для работы колодца не нужна будет электроэнергия.
Недостатки абиссинского колодца
К недостаткам абиссинского колодца по сравнению со скважиной можно отнести:
- недолгий срок службы;
- низкий дебит;
- дорогой ремонт.
Диаметр обсадной колонны абиссинского колодца составляет 63 мм. При заиливании дна колодца или загрязнении фильтра промыть его не представляется возможным в отличие от скважины.
Глубина абиссинского колодца значительно меньше, чем глубина скважины.
Поэтому вы не сможете получать воду из него в зимний период, когда уровень грунтовых вод значительно опускается. Кроме того, мощность поверхностных насосных станций значительно меньше, чем у погружных насосов.
Из-за маленького диаметра обсадной колонны, ремонт абиссинского колодца значительно дороже, чем ремонт скважины. Для ремонта такого колодца нужно поднимать всю конструкцию на поверхность и заменять фильтрующий элемент.
Плюсы и минусы абиссинского колодца и скважины — видео
www.glav-dacha.ru
Абиссинский колодец: принцип работы и устройство
В современном мире питьевая вода становится неимоверно ценным ресурсом. Чем дальше – тем она дефицитнее, и тем острее проблема требует государственного внимания. Наше законодательство «о недрах» довольно лояльно к бытовому водопользованию, поэтому российские домовладельцы имеют возможность самостоятельно (и в рамках правого поля) решать вопросы водоснабжения. Обычно люди выбирают из нескольких типов источников. Один из самых популярных – абиссинский колодец. Давайте разберёмся, чем он пришёлся по душе отечественным пользователям.
Во второй половине 19-го века английские колониальные войска в Эфиопии (Абиссия) добывали воду при помощи бурового снаряда. Решение оказалось столь практичным и эффективным, что быстро получило распространение во многих странах. Царская Россия не стала исключением, сейчас такие сооружения получили вторую жизнь.
Идея заключается в том, чтобы отказаться от сооружения шахты и выемки нескольких кубометром грунта, как это происходит при производстве классического колодца. Вместо этого выполняется «прокол» стальными трубами малого диаметра на глубину залегания первого водоносного слоя. В отличие от традиционной скважины здесь в грунт сразу на своё место устанавливается буровая колона, вместо обсадной трубы. По этим причинам абиссинские колодцы часто называют «скважиной-иглой» или абиссинскими скважинами активного забора, так как воде негде накапливаться, и она из несущего слоя изымается во время перекачки непрерывно. Также можно встретить довольно ёмкие народные определения: «забивной», «трубчатый» колодец.
[содержание h3 h4]
Абиссинский колодец с насосной станцией в кессоне
Оборудование для бурения ↑
Комплект для создания абиссинского колодца на воду очень прост, если не сказать примитивен. Это может быть как заводской набор, так и приспособления собственного изготовления.
Основным элементом считается прочная стальная труба диаметром от 1 до 4 дюймов, из которой собирают буровую штангу. Тонкие трубопроводы (до полутора дюймов) используют при небольших глубинах залегания и установке вакуумного насосного оборудования. Более массивные трубы нужны для скважин, в которых зеркало воды находится ниже 8 метров, и её перекачка возможна лишь при помощи погружного насоса. Большие трубы при необходимости проще изымать из земли, но проходка ими, естественно, сложнее.
- Буровой снаряд и фильтр
Самая первая штанга, по сути является вариантом бурового снаряда. На острие приваривают кованый/сварной стальной конус («игла», «копьё»), который по размеру сечения должен быть чуть больше колоны и соответствовать сечению соединительных муфт. В любом случае тело трубы всегда имеет перфорацию, через которую вода попадает в магистраль. Например, при самостоятельном изготовлении стенки первого метрового отрезка насекают болгаркой через полтора-два сантиметра или «в шахматном порядке» насверливают отверстия оснасткой с диаметром от 5 до 10 мм.
Важно! Чтобы исключить попадание в колодец крупных фракций, в зоне расположения отверстий создаётся фильтрующий элемент. Это – нержавеющая сетка, которую припаивают к основной трубе снаружи или изнутри, либо навитая на трубу проволока с небольшими зазорами между кольцами.
Фабричный комплект для обустройства абиссинского колодца
В единую колону все трубы собираются/наращиваются по мере погружения каждого элемента. Для этих целей используют соединительные муфты, в основном резьбовые с подмоткой уплотнительными материалами. Иногда на верху каждой штанги приваривается «юбка» из отрезка более крупной трубы – следующая секция вставляется в юбку предыдущей.
Для погружения колоны применяется компактная буровая установка (силовой привод и шнек малого диаметра). Также для этих целей иногда используют ударно-канатный механизм – бабку, который состоит из треноги, груза (непосредственно «бабки» из стали либо армированного бетона), хомута-подбабка, системы блоков.
Важно! После снаряда с фильтром вместо стандартной муфты устанавливают обратный клапан, который должен удерживать столб воды в колоне, препятствуя сухому ходу насоса.
Как происходит бурение ↑
Как вы поняли, есть два способа сделать абиссинский колодец. Во-первых, можно пробурить тонкую скважину, а затем погрузить в неё трубы. Другой метод заключается в забивании отрезков трубы по 1-2 метра и поэтапном скручивании их в герметичную колону. Ориентировочный порядок работ следующий:
- Подготавливается место.
- Создаётся небольшой приямок, например, садовым буром. Иногда производится выемка грунта для создания кессона.
- Бурится скважина или сразу забивается труба.
- Фильтр промывается водой под давлением.
- Ручным насосом выкачивается мутная загрязнённая вода.
- Выполняется бетонная отмостка вокруг скважины.
- Подключается основное насосное оборудование.
В любом случае финишное заглубление снаряда сравнительно невелико и редко превышает 10-12 метров, так как подобного типа источники используют воду первого водоносного слоя «на песок». Критичным всегда становится уровень в 8 метров: зеркало воды должно быть не ниже, иначе поверхностные насосы не смогут справиться с подъёмом. В принципе, устройство абиссинского колодца допускает работу и с более глубокими слоями, но тогда придётся использовать более крупные трубы и погружной насос.
Забивание колоны при помощи бабки
Запас глубины может навредить. Если пройти водоносный пласт, то положительного результата не ожидать не стоит. С буровыми установками проблем нет, всё видно по состоянию поднимающегося по шнеку грунта, а вот с ударной бабкой можно перестараться. Оптимальная глубина забивания обычно определяется по возросшему усилию, прилагаемому к проходке. Когда водоносный горизонт позади, игла упирается в плотный непроницаемый глиняный слой – это значит, что цель достигнута. Также наличие воды в пласте проверяют «манеркой», опускаемой вовнутрь буровой колоны по мере её погружения.
Важно! Часто застройщиков интересует, можно ли пить воду из абиссинского колодца, ведь его глубина сравнительно невелика. На самом деле технология обустройства исключает попадание верховодки в трубу, а чистая вода начинает поступать на верх уже после первых суток-двух эксплуатации.
Плюсы абиссинского колодца:
- Затраты на обустройство намного меньше (тонкие трубы, малая глубина, отсутствие обширных земляных работ), чем при рытье классического колодца или при бурении обычной скважины.
- На реализацию, как правило уходит от 2 до 8 часов.
- Производительность источников в среднем от 0,5 до 3 м3/час. Отзывы владельцев абиссинских колодцев на этот счёт в основном самые положительные.
- Срок службы более 30 лет.
- Вода высокого качества, так как стоки с поверхности в трубу не попадают.
- Оборудование для забивания или бурения очень компактно, при этом нет объёмной выемки грунта. Значит, не нужно переживать о последствиях работы техники, сделать трубный колодец можно в любом месте участка, а также в помещении (подвал, гараж и т.п.).
- Колона абиссинского колодца при помощи домкратов легко вынимается из грунта для установки в другом месте.
- В России не требуется никаких разрешительных документов, ведь в разработку попадает лишь первый водонос.
Бурение скважины внутри помещения для трубного колодца
Недостатком абиссинского колодца можно считать ограничение по глубине залегания воды (зеркало максимум в 8 метрах от поверхности). Также не всегда получается забить трубы, когда грунт слишком твёрдый или имеет многочисленные каменные включения.
aqua-guru.ru
Что такое абиссинский колодец, как сделать своими руками?
Что такое абиссинский колодец?
Содержание статьи
Абиссинский колодец это автономный источник водоснабжения в виде неглубокой скважины. Для его устройства, используются металлические трубы, которые забиваются в землю на определённую глубину.На сегодняшнее время, это наиболее приемлемый способ водоснабжения дачного участка не требующий особых финансовых и трудовых вложений.
В прошлой статье уже рассказывалось о том, что лучше — колодец или скважина. Так вот, абиссинский колодец пользуется не меньшей популярностью, чем артезианские и любые другие скважины.
Что такое абиссинский колодец
Абиссинский колодец представляет собой скважину, глубиной в 7-15 метров. По своим конструктивным особенностям, абиссинская скважина достаточно проста. Главным её элементом выступает металлическая труба с фильтром и наконечником.
При монтаже абиссинского колодца, труба силой забивается в землю тем концом, на которой установлен фильтр. С другого её конца, устанавливается насос, который качает воду.
Основными преимуществами абиссинского колодца являются компактные размеры, очень быстрый монтаж и возможность установки вблизи хозпостроек или даже внутри них. Что касается скорости выполнения всех работ, то она и вправду высока, поскольку сделать абиссинский колодец своими руками, можно всего лишь за один день.
Не менее важным преимуществом, является и долгий срок эксплуатации абиссинской скважины (не менее 10-15 лет, а порой и 25-30!). При этом, как правило, глубина на которую залегает водоносная порода, никоим образом не влияет на качество и чистоту получаемой воды.
Абиссинский колодец своими руками
Решившись сделать абиссинский колодец своими руками, не лишним будет узнать на какой глубине залегает водоносный слой, а также какой состав почвы присутствует на участке где будет производиться строительство колодца.
При этом стоит понимать, что пробить каменные отложения при монтаже абиссинской скважины вручную попросту невозможно. То же самое, касается и глубины залегания водоносного слоя, он должен быть не более чем 9 метров от поверхности.
Абиссинский колодец состоит из следующих частей:
- Металлического наконечника, выполненного из прочной и закалённой стали;
- Фильтра и приёмного клапана;
- Трубы или комплекта труб, выполняющих роль магистрали;
- Соединительных фитингов с резиновыми уплотнителями;
- Насоса.
При этом, диаметр забойного инструмента, должен быть несколько меньше диаметра металлической трубы, которая будет выполнять роль магистрали. Последовательность выполнения всех работ по установке абиссинской скважины, выглядит следующим образом.
На первый кусок трубы надевается острый наконечных, а с её боков высверливаются на расстоянии в полметра друг от друга небольшие отверстия диаметром до 12 мм. Обязательно вместе с наконечником надевается и нержавеющий фильтр, который будет служить преградой для песка с илом.
Для того чтобы значительно облегчить работы по монтажу колодца, сначала рекомендуется вырыть неглубокую яму (1 м на 1 м и такой же глубины). Вгонять первую магистраль трубы в землю, проще всего штангой. После этого, на первый кусок трубы навинчивается второй, и работа продолжается дальше до того момента, пока наконечник с фильтром не достигнут водоносного слоя.
Оценить статью и поделиться ссылкой:samastroyka.ru
