Как будет работать ваш унитаз, будет зависеть от сливного устройства бочка. Покупая новый унитаз, необходимо обратить повышенное внимание на все комплектующие, в том числе и на арматуру для бочка. Она обязана иметь неиспорченный вид, без каких или повреждений и иметь качественный материал. Производители представляют два вида арматур – это совмещенный и раздельный. вам необходим арматура спускная к смывным бачкам инкоэр, то позвоните нам по мобильным телефонам, или в форме связи ниже или же набрав по обозначенным на официальном сайте мобильным и стационарным контактам. Раздельный тип приспособления имеет достоинство в том, что при неисправности достаточно поменять только поломанный участок. Такой ремонт не востребует больших расходов. Запорная арматура для унитаза изготовляется из полимеров. Чем лучше и надежнее пластик, тем больший период времени будет работать механизм. По вопросам которые связаны арматура спускная к смывным бачкам инкоэр, нужно проконсультироваться у лучших менеджеров отправив письмо на email, также возможно отправить через форму обратной связи на официальном веб-сайте, а также можно позвонить на обозначенных на официальном сайте телефонам. Арматура бочка может быть вытяжная и нажимная. При работе вытяжной вода будет сливаться после поднятия штока. А при работе нажимной, вода выливается после нажима кнопки. Нажимные конструкции могут иметь приспособления, после нажима, которых сливается вся вода либо же конструкцию с 2-мя кнопками, где при надобности соединяется лишь часть бочка. Конструкция клапана расположеного в бочке унитаза бывает разного вида: поршневая, мембранная или кройдон-клапан. Более популярными являются поршневые клапаны, рычаг в их перемещается по горизонтали. Так же существует два вида набора бочка водой. Это нижняя подводка и боковая подводка. Специалисты по сантехнике считают, что нижняя подводка более удобна. Нижний впускной клапан вашего унитаза мгновенно и без лишнего шума наберет воду в бочок. При боковом подводе вода набирается, создавая шум. К клапану на сливном бочке стоит относиться бережно, что бы ни деформировать всю арматуру. Мембраны европейского качества созданы для работы в чистой воде, а неважно какая жесткая вода приводит к стремительному износу. При покупке унитаза компакта малоизвестных производителейили дешевого по стоимости, есть возможность приобрести плохой продукт с браком.

scepio.ru

Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков

Опыт показывает, что импортная арматура хорошо работает в наших условиях только в первые месяцы её эксплуатации и требует в дальнейшем квалифицированного обслуживания. Объясняется это тем, что практически вся зарубежная арматура, предназначенная для смывных бачков, не адаптирована к российским условиям эксплуатации.

Было время, когда зарубежная спускная и наполнительная арматура для смывных бачков превосходила отечественную арматуру по ряду эксплуатационных и регулировочных показателей. Отличалась она также не в пользу отечественных изделий и по внешнему виду, так как производители зарубежной арматуры уделяют большое внимание эстетическому образу арматуры и при её изготовлении всегда применяют качественные материалы. Однако, как показывает опыт, зарубежная (импортная) арматура хорошо работает в наших условиях только в первые месяцы её эксплуатации и требует в дальнейшем квалифицированного обслуживания. Объясняется это тем, что практически вся зарубежная арматура, предназначенная для смывных бачков,не адаптирована к российским условиям эксплуатации. Отметим, что это жёсткие условия, которые обусловлены почти повсеместным применением стальных водопроводных труб, на которые очень агрессивно влияет вода. Их внутренние поверхности активно ржавеют. Иногда толщина слоя ржавчины может достигать величин 1–5 мм. В сочетании с процессом известкования содержащихся в водопроводной воде солей слой ржавчины становится сравнительно твёрдым. Отслаивающиеся от него частицы разной величины, достигающие иногда размера горошины, увлекаются потоком воды и транспортируются к элементам, например, наполнительной арматуры, нарушая её работу. Известкованию подвержены также ячейки фильтроэлементов.

В результате увеличивается их гидравлическое сопротивление вплоть до закупоривания всех ячеек, что при больших давлениях подачи воды (например, в высоких зданиях) приводит к разрушению фильтрующих поверхностей или к их деформации и пропусканию механических частиц к запорно-регулирующим элементам арматуры. Факт, что в ряде московских многоэтажных домов на нижнихэтажах давление напора в подводящем водопроводе может достигать величин порядка 0,8–1,0 МПа. Зарубежная же арматура рассчитана на максимальные давления 0,3–0,5 МПа. Кроме того, отечественные сервисные службы пока не в состоянии обеспечить требуемые периодические регламентные работы, рекомендуемые производителями зарубежной арматуры для смывных бачков. Сейчас уже известны практически все причины, приводящие к выходу из строя спускной и наполнительной арматуры, изучены на основании эксплуатационных испытаний недостатки зарубежной арматуры аналогичного назначения, и с появлением доступа к новым качественным материалам появилась возможность создавать спускную и наполнительную арматуру на достаточно высоком уровне.

Как показывает опыт, зарубежная (импортная) арматура хорошо работает в наших условиях только в первые месяцы её эксплуатации и требует в дальнейшем квалифицированного обслуживания. Объясняется это тем, что практически вся зарубежная арматура, предназначенная для смывных бачков, не адаптирована к российским условиям эксплуатации

Например, ООО «Инкоэр» в настоящее время выпускает три типа спускной арматуры, которая состоит практически из одних и тех же основных взаимозаменяемых элементов (деталей). В настоящее время конструктивные тонкости, технология изготовления элементов спускных арматур и выбор материалов для их изготовления специалистами компании отработаны настолько глубоко и тщательно, что это позволяет обеспечить предельно длительную безотказную работу всех видов спускной арматуры, а также арматуры наполнительной. О последней будет сказано несколько ниже.

Основными показателями, определяющими качество работы спускной арматуры, являются следующие.

1. Герметичность запорного узла спускного механизма в течение длительного срока эксплуатации.

Эта проблема в спускных арматурах блочного типа (СБ) решена за счёт выполнения седла спускного клапана со сравнительно острыми (ножеобразными) кромками, выполнения эластичного клапана из недорогих материалов, стойких к агрессивным средам, находящимся в водопроводной воде (хлор и его разновидности, щелочи, кислоты, масла и другие компоненты), а также за счёт выполнения предельно утончёнными периферийными частями диска эластичного клапана, позволяющими под действием столба воды в бачке нивелировать все микро- и макронеровности рабочей поверхности седла пластмассового корпуса нижнего. Кроме того, небольшое прогибание плоского эластичного клапана в момент его посадки на седло обеспечивает механическое соскабливание с рабочей поверхности эластичного клапана различных частиц и отложений солей. За всё время после создания такого запорного клапана со стороны потребителей до сих пор не поступало ни одного замечания по негерметичности спускного клапана спускной арматуры типа СБ.

2. Интенсивность потока воды из смывного бачка в чашу унитаза во время её спуска. Она определяет качество смыва унитаза и характеризуется средним расходом воды при полном опорожнении рабочего объёма смывного бачка.

На практике хорошее качество смыва в большинстве унитазов обеспечивается при среднем расходе на смыв от 1,7 л/с и более. Однако с переходом на смывные бачки с нижней подводкой и с кнопочным пуском обеспечить такие показатели среднего расхода на смыв сложно. Этому препятствуют следующие три причины.

Первая — увеличение гидросопротивления канала поступления воды из смывного бачка в чашу унитаза. Особенно это заметно у унитазов с душевой подачей воды в чашу унитаза.

Вторая — это гидросопротивление участка входа воды из бачка в спускной канал арматуры, который зависит от геометрии этого входного участка.

Третья — это возможность появления разрежения под крышкой смывного бачка во время опорожнения бачка, особенно при качественном изготовлении бачка и крышки с точки зрения их прилегания в собранном состоянии.

Если на первую из перечисленных выше причин наша компания влиять не может, то теперь с двумя последними проблем уже нет. Для уменьшения гидравлического сопротивления входного участка была разработана такая его геометрия, при которой этот участок работает как коноидальная насадка. При этом технология изготовления такого участка на порядок проще, чем изготовление коноидальной насадки. Для устранения вакуума во внутреннем объёме бачка в момент спуска воды «Инкоэр» создал кнопочный механизм, совмещённый с сапуном (дыхательным отверстием). Это было связано с тем, что заводы, изготавливающие унитазы, отказываются от выполнения сапунного отверстия в верхней части задней стенки смывного бачка, а конечные потребители плохой спуск считают недостатком спускной арматуры. В эффективности работы сапуна можно убедиться, посмотрев видеоролик в интернете: «Спускные клапаны “Инкоэр” с эффектом сапуна».

Благодаря вышеперечисленным мероприятиям у унитазов со спускной арматурой, выпускаемой нашей компанией, обеспечивается хороший смыв содержимого чаши унитаза, так как средний расход на смыв удаётся получить равным не менее 1,7 л/с. Со спускной арматурой других производителей средний расход на смыв составляет от 1,2 до 1,5 л/с. Поэтому иногда фекалии в этом случае смываются только после повторного нажатия на кнопку пуска, что, естественно, не способствует решению актуальной сейчас проблеме водосбережения.

3. Переход на гальваническое покрытие пускового кнопочного механизма вместо ранее применявшегося металлизированного позволил существенно увеличить срок службы спускной арматуры типа СБ без истирания рабочих поверхностей кнопочного механизма.

4. Усилие, которое необходимо приложить к кнопке пуска для отрыва клапана спускной арматуры от седла. Благодаря некоторым конструктивным усовершенствованиям наружной трубы перелива и рычага, в механизме передачи усилия от кнопки к клапану удалось исключить поломки рычага и снизить усилие на кнопке до 17 Н без его увеличения в процессе эксплуатации. В перспективе это усилие будет снижено до 10 Н, причём ГОСТ 21485–94 регламентирует усилие воздействия на ручку пускового устройства для пуска воды до 30 Н.

5. Универсальность спускной арматуры применительно к смывным бачкам различной высоты и иногда различной конфигурации. Опыт показывает, что спускная арматура типа СБ, выпускаемая ООО «Инкоэр», легко монтируется в любые смывные бачки высотой 350–420 мм.

Благодаря некоторым конструктивным усовершенствованиям наружной трубы перелива и рычага, в механизме передачи усилия от кнопки к клапану удалось исключить поломки рычага и снизить усилие на кнопке до 17 Н без его увеличения в процессе эксплуатации. Причём в перспективе это усилие будет снижено до 10 Н

6. Разнообразие спускной арматуры.

В настоящее время компания выпускает одноуровневую спускную арматуру (СБ1) с одним полным полуавтоматическим тарированным спуском объёма воды, двухуровневую спускную арматуру (СБ2) с полным и малым полуавтоматическими тарированными спусками объёмов воды, а также комбинированную спускную арматуру (СБ2м). Она может обеспечить полный тарированный спуск в автоматическом режиме и малый объём спуска в ручном режиме. Эта арматура является наиболее совершенной с точки зрения водосбережения.

Спускные арматуры СБ1 и СБ2

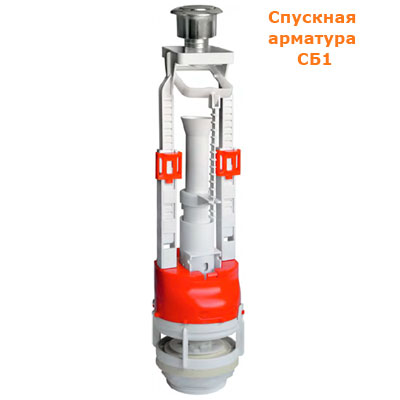

Одноуровневая спускная арматура СБ1 применяется в основном в местах общественного пользования, где трудно обеспечить гигиеничность при потреблении малых объёмов воды.

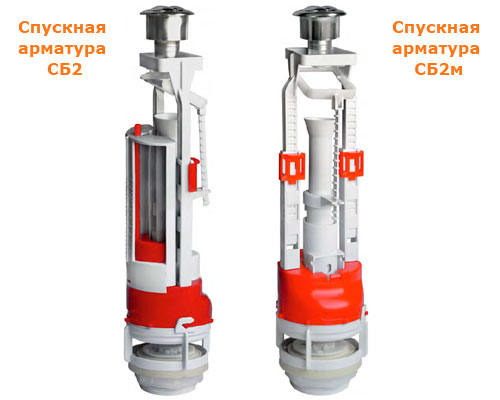

Двухуровневая спускная арматура СБ2 предназначена для использования в жилых помещениях и создана специально с целью экономии воды при спуске таких объектов, как кусочек бумаги, отходы от готовки пищи или после пользования унитазом «по малой нужде». Поэтому «малый объём» спуска настраивается на объём, равный примерно 3 л, то есть равный половине «полного объёма», равного 6 л. Однако заранее невозможно предусмотреть, что будет смываться при малом спуске. Может понадобиться или два, или четыре литра. В последнем случае необходимо повторить малый пуск, что приводит к необоснованному объёму потребления воды.

Спускная арматура СБ2м легко справляется с задачей водосбережения. Механизм пуска имеет две кнопки: кнопку полного тарированного спуска в полуавтоматическом режиме при кратковременном нажатии на неё, а также кнопку малого спуска, которая обеспечивает спуск воды из смывного бачка в чашу унитаза только в момент, когда кнопка малого спуска утоплена. После её отпускания поступление воды из бачка в чашу унитаза прекращается. Следует отметить, что при нажатии на кнопку малого пуска расход воды является интенсивным и равным примерно расходу при нажатии на кнопку полного спуска. Поэтому и качество малого смыва является удовлетворительным. Эта спускная арматура по результативности соответствует зарубежной спускной арматуре с принудительным прекращением потока воды из смывного бачка после повторного нажатия на кнопку пуска. Однако в спускной арматуре СБ2м кнопкой малого спуска значительно проще пользоваться. Кроме того, спускная арматура СБ2м не только более экономная с точки зрения водосбережения по сравнению со спускной арматурой СБ2. Она ещё и конструктивно проще на четыре сложных детали и поэтому более надёжна и имеет сравнительно низкую стоимость.

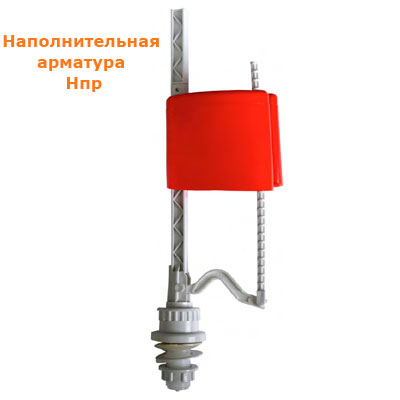

Наполнительная арматура противодавления нижней подводки (Нпр)

Эта арматура является наполнительной арматурой прямого действия. Отличительной особенностью этой арматуры с эксплуатационной точки зрения является, при наличии фильтра грубой очистки на входе воды, очень низкая уязвимость от механических загрязнений, содержащихся в водопроводной воде. Это могут быть куски ржавчины, которые отслаиваются от внутренних стенок стальных труб, куски поролона и другие механические частицы. Широко распространённая наполнительная арматура с сервоуправлением очень быстро выходит из строя не только по причине попадания механических загрязнений в жиклёры малого размера, составляющие доли миллиметра.

В некоторых конструкциях особенно зарубежной наполнительной арматуры жиклёры сервоусилителей устроены таким образом, что повышенное давление воды на нижних этажах зданий (около 0,6–0,9 МПа) деформирует эластичные стенки жиклёров так, что они перестают выполнять свои функции, и наполнительная арматура выходит из строя.

Наполнительная арматура с сервоуправлением создавалась в основном с целью уменьшения её габаритов в плане засчёт уменьшения объёма поплавка. Кроме того, наполнительная арматура с сервоуправлением обеспечивает практически моментальное закрытие запорного клапана по достижении требуемого объёма воды в смывном бачке и высокую стабильность уровня воды в бачке. Однако это быстрое закрытие приводит к возникновению существенного по амплитуде гидравлического удара, с которым всегда все борются. В этом же случае почему-то на него не обращают внимания. Простейшая наполнительная арматура не может быстро закрыть клапан, и в ней допускается капельное поступление воды в бачок в течение до 20 минут после прекращения интенсивного расхода воды через клапан.

В наполнительной арматуре Нпр в арматуру прямого действия удалость ввести простейшие элементы, позволяющие на последнем этапе заполнения смывного бачка сравнительно быстро закрывать клапан. При этом не создаётся полный и поэтому наиболее опасный гидравлический удар, а обеспечивается лишь неполный, относительно приемлемый гидравлический удар.

Что же касается увеличенных габаритов поплавка наполнительной арматуры в плане, то следует отметить, что эта проблема остро стоит в основном применительно к наполнительной арматуре боковой подводки, монтируемой в зауженные смывные бачки. Габаритные же размеры наполнительной арматуры Нпр позволяют монтировать её в смывные бачки любой конфигурации. В том случае, если Нпр приходится устанавливать в смывные бачки с сужающимися кверху стенками, и поплавок может касаться этих стенок, то в комплекте Нпр предусмотрена конусная эластичная уплотнительная прокладка с углом конусности, равным 120°, и косая пластмассовая шайба, которые обеспечивают наклон стойки Нпр в сторону, противоположную мешающей свободному перемещению поплавка наклонной стенки смывного бачка. Арматура Нпр снабжена обратным клапаном, который исключает не только возможность подсоса воды из бачка в водопроводную сеть, но и возможность подсоса воздуха, насыщенного микрофлорой, из туалетного помещения в водопроводную сеть. Последнее свойство отсутствует не только у зарубежной наполнительной арматуры, но и у большинства отечественных наполнительных арматур.

Ещё одним достоинством наполнительной арматуры Нпр, созданной в нашей компании, является очень низкий уровень шума в процессе заполнения смывного бачка, составляющий не более 30–35 дБ(А). По ГОСТ 21485–94 уровень шума при работе бачка не должен превышать 50 дБ(А). Таким образом, спускная арматура типа СБ и наполнительная арматура Нпр в системе «цена / качество характеристик и эксплуатационных показателей» является лучшей арматурой для российских условий эксплуатации. Она обладает хорошими эксплуатационными показателями и целенаправленно адаптирована к тяжёлым условиям работы от водопроводов со стальными ржавеющими трубами. Кроме того, арматуры типа СБ и Нпр также имеют существенно более низкую цену по сравнению с аналогичной зарубежной арматурой.

*Чупраков Ю.И. Пример решения проблемы импортозамещения отечественной арматурой для смывных бачков // Журнал С.О.К., №10/ Октябрь 2015 Автор Ю.И. Чупраков, главный конструктор ООО «ИнкоЭр»

www.inkoer.ru

арматура спускная к смывным бачкам гост 21485 94

Как будет работать ваш унитаз, будет зависеть от сливного механизма бочка. Покупая новый унитаз, стоит направить повышенное внимание на все комплектующие, в том числе и на арматуру для бочка. Она должна иметь целостный вид, без каких или изъянов и иметь качественный материал. Производители представляют два вида арматур – это совмещенный и раздельный. вам нужно арматура спускная к смывным бачкам гост 21485 94, то позвонив нам по мобильным телефонам, или в форме связи ниже или же набрав по обозначенным на официальном сайте мобильным и стационарным контактам. Раздельный тип механизма имеет достоинство в том, что при неисправности достаточно заменить только вышедший из строя узел. Таковой ремонт не потребует дорогих затрат. Запорная арматура для унитаза изготовляется из полимеров. Чем лучше и крепче пластик, тем больший период времени будет работать конструкция. По вопросам касаются арматура спускная к смывным бачкам гост 21485 94, можно проконсультироваться у лучших сотрудников послав письмо на mail, также выслать через форму обратной связи на официальном веб-сайте, а также можно позвонить на обозначенных на официальном веб-сайте телефонам. Арматура бочка может быть вытяжная и нажимная. При работе вытяжной вода будет соединяться после поднятия штока. А при работе нажимной, вода выливается после нажатия кнопки. Нажимные конструкции могут иметь приспособления, после надавливания, которых соединяется вся вода либо же механизм с двумя клавишами, где при необходимости соединяется только половина бочка. Устройство клапана расположеного в бочке унитаза бывает разного вида: поршневая, мембранная либо кройдон-клапан. Самыми востребованными являются поршневые клапаны, стержень в их перемещается по горизонтали. Так же существует два способа наполняемости бочка водой. Это нижняя подводка и боковая подводка. Умельцы по сантехнике считают, что нижняя разводка более удобна. Нижний впускной клапан вашего унитаза мгновенно и без громкого шума наберет воду в бочок. При боковом подводе вода набирается, создавая шум. К клапану на сливном бочке стоит относиться аккуратно, что бы ни деформировать всю арматуру. Мембраны евро качества созданы для работы в чистой воде, а неважно какая жесткая вода приводит к быстрому износу. При покупке унитаза компакта неизвестных изготовителейили экономного по стоимости, есть вероятность приобрести некачественный товар с браком.

scepio.ru

арматура спускная к смывным бачкам клям 332319 021

Как будет работать ваш унитаз, будет зависеть от сливного устройства бочка. Покупая новый унитаз, нужно направить повышенное внимание на все состовляющие, в том числе и на арматуру для бочка. Она должна иметь целостный вид, без каких или изъянов и иметь качественный материал. изготовители представляют два вида арматур – это совмещенный и раздельный. Интересен арматура спускная к смывным бачкам клям 332319 021, то позвоните нам на телефон, или в форме связи либо же набрав по обозначенным на официальном веб-сайте мобильным и стационарным телефонам. Раздельный тип механизма имеет привосходство в том, что при неисправности достаточно поменять только неисправный отдел. Таковой ремонт не потребует дорогостоящих расходов. Запорная арматура для унитаза изготовляется из полимеров. Чем качественнее и прочнее пластик, тем больший период времени будет работать конструкция. По вопросам касаются арматура спускная к смывным бачкам клям 332319 021, нужно проконсультироваться у лучших специалистов послав письмо на мейл, также отправить через форму обратной связи на официальном веб-сайте, также можно позвонить на обозначенных на официальном веб-сайте телефонам. Арматура бочка может быть вытяжная и нажимная. При работе вытяжной вода начнет соединяться после поднятия штока. А при работе нажимной, вода выливается после надавливания кнопки. Нажимные конструкции могут иметь приспособления, после надавливания, которых сливается вся вода или же систему с 2-мя кнопками, где при необходимости соединяется лишь часть бочка. Устройство клапана установленного в бочке унитаза бывает разнообразного вида: поршневая, мембранная либо кройдон-клапан. Наиболее популярными являются поршневые клапаны, рычаг в их перемещается по горизонтали. Так же существует два способа наполнения бочка водой. Это нижняя подводка и боковая подводка. Специалисты по сантехнике считают, что нижняя разводка более подходящая. Нижний впускной клапан вашего унитаза моментально и без ненужного шума наберет воду в бочок. При боковом подводе вода набирается, создавая шум. К клапану на сливном бочке стоит относиться бережно, что бы ни деформировать всю арматуру. Мембраны евро свойства предназначены для работы в незапятанной воде, а неважно какая жесткая вода приводит к быстрому износу. При покупке унитаза компакта малоизвестных изготовителейили экономного по цене, есть возможность приобрести низкокачественный продукт с браком.

scepio.ru

Спускная арматура для смывного бачка

Использование: санитарно-техническая арматура - смывные бачки, напольные чаши. Сущность изобретения: донный клапан установлен на рычаге посредством втулки, центрирующий клапан относительно седла и приспособления для подъема донного клапана, и полусфер, охватывающих рычаг, при этом сопряжение нижней полусферы со втулкой выполнено по конической поверхности. Донный клапан имеет в сечении форму груши, причем его центр тяжести расположен ниже уплотнительной поверхности, выполненной сферически, при этом конусность седла составляет 60o5o. 1 з.п. ф-лы, 2 ил.

Изобретение относится к санитарно-технической арматуре и может быть использовано в смывных бачках, предназначенных для промывки унитазов, напольных чаш, устанавливаемых в санитарных узлах зданий различного назначения.

Известная спускная арматура, содержащая донный клапан с уплотнительной поверхностью, приспособление для подъема донного клапана, платформу, конусное седло донного клапана, выполненное в платформе, установленную на платформе стойку, рычаг, один конец которого закреплен посредством оси непосредственно в стойке, а на другом конце рычага закреплен донный клапан [1] В данной конструкции шарнирно установленный донный клапан свободно падает на седло и собственным весом, гидравлическим давлением расположенного над ним столба воды, разрежением, создаваемым вытекающей струей воды, перекрывает подачу воды. К недостаткам такой конструкции следует отнести возможность перекоса поверхности донного клапана относительно поверхности седла в заполненном водой бачке. Это происходит вследствие отклонений взаимного расположения осей закрепления рычага в стойке и конусного седла клапана, а также отклонений размеров от центра оси до центра закрепления донного клапана на рычаге. Для избежания указанных недостатков при опущенном на седло донном клапане должны быть учтены и компенсированы возможные отклонения взаимного расположения осей и отклонения в размерной цепи: донный клапан-ось его закрепления в стойке поверхность седла. Задачей изобретения является устранение указанных недостатков и осуществление надежного запирания отверстия седла донным клапаном. Достигается это тем, что в спускной арматуре для смывного бачка, содержащей донный клапан с уплотнительной поверхностью, приспособление для подъема донного клапана, платформу, конусное седло донного клапана, выполненное в платформе, установленную на платформе стойку, рычаг, один конец которого закреплен посредством оси непосредственно в стойке, а на другом конце рычага установлен донный клапан, донный клапан установлен на рычаге посредством втулки, центрирующей клапан относительно седла и приспособления для подъема донного клапана, и полусфер, охватывающих рычаг, при этом сопряжение нижней полусферы с втулкой выполнено по конической поверхности. Кроме того, донный клапан имеет в сечении форму груши, причем его центр тяжести расположен ниже уплотнительной поверхности, выполненной сферической, при этом конусность седла составляет 60

5o. На фиг. 1 изображена спускная арматура в закрытом положении; на фиг.2 - узел крепления донного клапана. Спускная арматура содержит платформу 1 с конусным седлом 2 и стойкой 3, донный клапан 4, закрепленный на втулке 5, рычаг 6, закрепленный на стойке 3 платформы с помощью оси 7. Рычаг 6 установлен во втулке 5 донного клапана 4 между плоскостями полусфер 8 и закреплен гайкой 9. Арматура приводится в действие рукояткой 10 через тягу 11 и гибкую связь 12. Принцип устройства работы следующий. Донный клапан 4, закрепленный на втулке 5, устанавливается в седле. Рычаг 6 продевается в отверстие втулки 5 при опущенной гайке 9 и закрепляется осью 7 на стойке 3 платформы 1. Далее, сцентрировав донный клапан относительно седла, закрепляем его в этом положении на рычаге 6 с помощью гайки 9. Нижняя полусфера опирается на коническую поверхность втулки 5. Данная схема установки донного клапана в седле и закрепление его на рычаге позволяет учесть все возможные отклонения в процессе изготовления и сборки и позволяет стабильно и с высокой точностью возвращаться донному клапану в исходное положение. Спускная арматура приводится в действие рукояткой 10 через тягу 11 и гибкую связь 12. Гибкая связь 12 позволяет донному клапану свободно всплыть, при этом рукоятка 10 и тяга 11 возвращается в исходное положение при всплытом клапане. В смывных бачках, где отсутствует специальное отверстие для переливной трубки, седло донного клапана следует выполнить совмещенным с переливной трубкой.

Формула изобретения

1. Спускная арматура для смывного бачка, содержащая донный клапан с уплотнительной поверхностью, приспособление для подъема донного клапана, платформу, конусное седло донного клапана, выполненное в платформе, установленную на платформе стойку, рычаг, один конец которого закреплен посредством оси непосредственно в стойке, а на другом конце рычага установлен донный клапан, отличающаяся тем, что донный клапан установлен на рычаге посредством втулки, центрирующей клапан относительно седла и приспособления для подъема донного клапана, и полусфер, охватывающих рычаг, при этом сопряжение нижней полусферы с втулкой выполнено по конической поверхности. 2. Арматура по п.1, отличающаяся тем, что донный клапан имеет в сечении форму груши, причем его центр тяжести расположен ниже уплотнительной поверхности, выполненной сферической, при этом конусность седла составляет 60o.

РИСУНКИ

Рисунок 1

Похожие патенты:

Изобретение относится к санитарной технике

Изобретение относится к санитарно-техническому оборудованию и позволяет повысить эффективность работы смывного бачка

Изобретение относится к сантехнике и касается выпускных клапанных механизмов смывных бачков

Изобретение относится к санитарно-техническому оборудованию, в частности к конструкции смывного бачка, и может быть использовано в туалетных комнатах жилых, общественных и производственных зданий

Изобретение относится к санитарно-технической арматуре, в частности к смывным бачкам, и предназначено для промывки унитазов, напольных чаш, устанавливаемых в санитарных узлах зданий различного назначения

Изобретение относится к сливной арматуре для санитарно-технического оборудования - смывных бачков с верхним пуском и различной высоты, используемых для промывки унитазов, напольных чаш и видуаров, устанавливаемых в санитарных узлах зданий различного назначения

Изобретение относится к санитарной технике, а именно к устройствам для промывки туалетов

Изобретение относится к санитарной технике, а именно - к смывным бачкам с центральным отверстием в крышке, устанавливаемым непосредственно в унитазах

Изобретение относится к арматуростроению, в частности к санитарно-технической арматуре, и предназначено для использования в смывных бачках для промывки унитазов, устанавливаемых в санитарных узлах

Изобретение относится к области арматуростроения, в частности к санитарно-технической арматуре, и может использоваться в смывных бачках, предназначенных для промывки унитазов, устанавливаемых в санитарных узлах

Изобретение относится к области бытовой санитарной техники

Изобретение относится к клапанным устройствам для выпуска воды из резервуара и, в частности, может быть использовано в санитарной технике в смывных бачках для слива воды в унитаз

www.findpatent.ru

Паспорт и инструкция по монтажу и эксплуатации арматура спускная к смывным бачкам Виктория.

Назначение этого изделия столь важно, что в каждом доме без этой пластмассовой штуки не обойтись. Как написано в руководстве по эксплуатации к спускной арматуре «Виктория», данное изделие предназначено для слива воды из смывного бачка в унитаз после исполнения физиологической нужды.

Материалы, которые используют при изготовление данной спускной арматуры к смывным бачкам, при эксплуатации в бытовых условиях не выделяет в окружающую среду вредные вещества. Не оказывают при непосредственном контакте вредного воздействия на человека. А, значит, отсюда следует, что работа с арматурой «Виктория» не требует особенных мер предосторожностей.°°Еще инструкция по применению арматуры наполнительной к смывным бачкам или по другому клапан поплавковый противодавления нижней подводки, оставляет за собой право вносить в конструкцию деталей изменения, не ухудшающие эксплуатационных свойств спускной арматуры. В комплект поставки смывной арматуры входит арматура крепления смывного бачка, паспорт и инструкция по монтажу и эксплуатации, пакет полиэтиленовый. Монтаж смывной арматуры несмотря на довольно таки простое описание, сложен и лучше поручить его опытным сантехникам, они за свой труд конечно возьмут некоторую сумму денег, но это того стоит, ведь таких сливных арматур они за свою практику понаставили не мало, а значит вероятность неправильной установки и монтажа существенно снижается.

фотолоид загрузить инструкцию скачать паспорт и инструкция по монтажу и эксплуатации арматура спускная к смывным бачкам Виктория

Паспорт и инструкция по монтажу и эксплуатации арматура спускная к смывным бачкам Виктория. формат djvu. File-Size: 742.73 кбПаспорт и инструкция по монтажу и эксплуатации арматура спускная к смывным бачкам Виктория. формат pdf. File-Size: 6.27 Мб
