Как греть бетон: способы подогрева проводом, сварочным аппаратом. Противоморозные добавки. Метод термоса. Бетон зимой без прогрева
Заливка бетона при минусовой температуре без прогрева: методы и рекомендации
Бетонный раствор один из наиболее востребованных строительных материалов. Но при снижении температуры ниже нуля, его затвердевание становится проблематичным. Часто с этим сталкиваются при заливке фундаментов осенью и зимой. Специалисты утверждают, что заливка бетона при минусовой температуре возможна и без прогрева, но для этого выполняются определенные требования, обеспечивающие правильное затвердевание бетонной смеси.
Влияние температуры на твердение бетона
Бетон представляет собой смесь из наполнителей – песка и щебня, скрепленных между собой застывшим цементным молочком. При реакции с водой происходит его гидратация, после чего он затвердевает с одновременным испарением воды. Критическая прочность при нормальной температуре набирается в течение одних или полутора суток, в зависимости от влажности окружающего воздуха.
Оптимальной для протекания реакции является температура около 20⁰С, раствор набирает расчетную прочность в течение 28 суток. Чтобы в первые дни вода не улетучивалась слишком быстро, бетон покрывают гидроизоляцией.
При 5⁰С застывание состава замедляется в 2 раза, а при нулевой температуре гидратация прекращается. Если до этого критическая прочность бетона уже набрана, с ним ничего не случится, он наберет прочность после потепления. Если же до замерзания набор критической прочности не произошел, материал не наберет нужных показателей, и будет крошиться после размораживания. В этом случае заливать любую марку бетона при минусовой температуре нельзя.
Методики бетонирования в зимних условиях
Главным условием правильной заливки бетона при отрицательных температурах является сохранение теплоты, достаточной для обеспечения набора критической прочности. Популярные методы укладки строительных растворов в зимний период:
- Предварительный прогрев изготавливаемой смеси;
- Устройство надежной теплоизоляции и уход за раствором;
- Электроподогрев залитого в опалубку бетона;
- Добавка специальных присадок, снижающих температуру замерзания воды и ускоряющих затвердевание.
Таким образом, заливать бетон на улице даже зимой можно без потери показателей прочности, но для этого нужно придерживаться выбранных методик. По стоимости использование тепловых пушек является самым нерентабельным вариантом, наиболее дешевой методикой является добавка присадок. Электроподогрев и устройство качественной теплоизоляции представляют собой промежуточные варианты.
Повышение температуры в процессе замеса

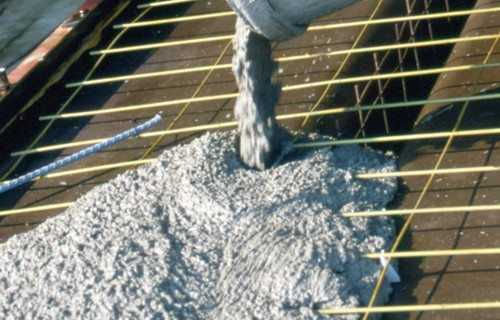

Чтобы залить бетон в минусовую температуру ее компоненты подогревают. Наполнители нагреваются до 55-60⁰С, а воду почти доводят до кипения и подают в раствор при 90⁰С. Цемент перед добавлением разогревается не более, чем до комнатных температур, иначе он теряет свои скрепляющие свойства. Перед укладкой температура раствора не должна быть ниже 35⁰С.
При перемешивании требуется использовать специальную бетономешалку, в которую подается сначала нагретая вода, затем наполнители, и только потом цемент. При заливке такой смеси, тепловой энергии монолита хватает, чтобы набрать критическую прочность, с учетом того, что при гидратации цемента выделяется дополнительное тепло.
Подогрев и утепление раствора
При очень низких температурах нагретая смесь требует дополнительного утепления или подогрева. Экономически более целесообразно утепление, при помощи недорогих теплоизолирующих материалов, не требующих дополнительных источников энергии. На бетонированной поверхности выстилают сено или солому, используют старые тряпки, торф, пленку или специальные теплоизолирующие порывала. Иногда устраиваются так называемые «тепляки» схожие с теплицами.
Если бетонировать при температурах ниже -5⁰С, потребуется дополнительный подогрев. Для этого используются различные технологии:

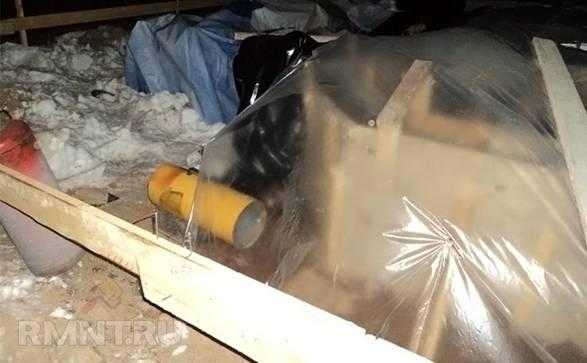

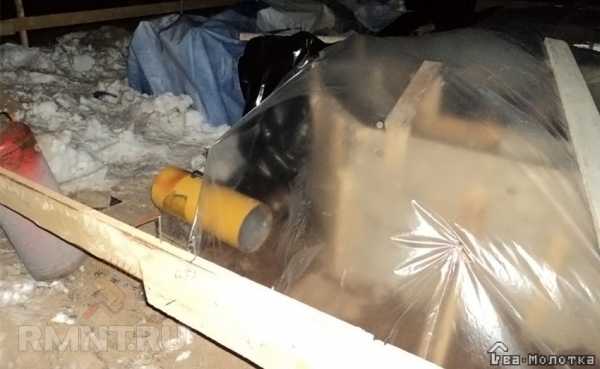

- Обогрев тепловыми пушками или печами под тепляками. Это довольно затратный метод, требующий постоянного дополнительного увлажнения. Подходит для площадок, к которым не подведено электричество.

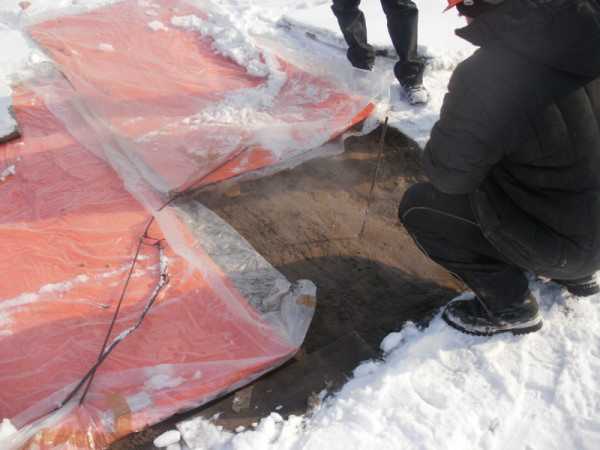

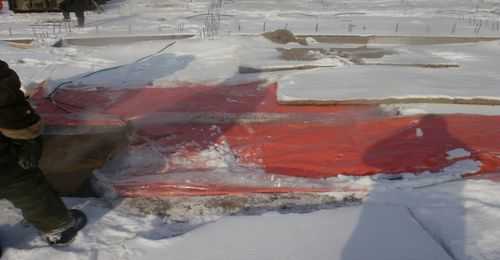

- Применение термоматов, работающих от электричества. Они выкладываются на поверхность залитого бетона и подключаются к источнику тока. Требуют большой объем электроэнергии.Инфракрасные излучатели устанавливаются над залитой поверхностью или вокруг опалубки, интенсивность и направление нагрева регулируется отражателями. Подходит для вертикальных и малодоступных конструкций.
- Для прогрева бетонированной площади применяют специальные кабеля или электроды, по которым пропускают электрический ток. Методика удобна в применении, но требует больших объемов электроэнергии. Установка системы электродов требует больше затрат, поскольку при высыхании сопротивление раствора, который сам является проводником, возрастает.
Введение добавок
Улучшение характеристик раствора специальными присадками, это самый удобный и экономный метод заливки раствора зимой. Применяя его совместно с обогревом, можно ускорить выполнение работ и повысить качество бетона. Различают два основных типа присадок для заливки бетона зимой:
- Составы, уменьшающие температуру замерзания воды. Раствор застывает довольно долго, но вода не кристаллизуется, поэтому качество бетона не страдает. Для ускорения реакции требуют теплоизоляции. В этом качестве используют соли кальция или натрия и поташ, которые препятствуют кристаллизации воды при температурах ниже нуля.
- Добавки, увеличивающие скорость затвердевания раствора. Сокращают время, необходимо для набирания бетоном критичной прочности, поэтому вода в прогретой смеси не успевает кристаллизоваться. Применяется нитрит-нитрат кальция, тот же поташ, соли кальция в смеси с мочевиной.
Количество присадок зависит от температурного диапазона, в котором будет производиться заливка бетонной конструкции. От -5 до -10⁰С добавляют до 5-8% от массы цемента. Со снижением температуры до -15⁰С концентрацию увеличивают до 10% по массе от добавленного цемента, а до -25⁰С нужно добавлять не менее 15% добавок.
Общие рекомендации при заливке
Чтобы достигнуть максимальной прочности, нужно знать, при какой температуре заливать бетон, и оптимальные методики обеспечения его твердения. Кроме того, требуется правильная подготовка опалубки. Перед тем, как залить раствор, необходимо тщательно очистить ее от наледи. Грунт и арматуру нужно прогреть, для чего применяются жаровни, тепловые пушки, инфракрасные излучатели и другие устройства. Именно поэтому делать плитные фундаменты в низком температурном диапазоне не рекомендуется, поскольку сложно полностью обогреть все элементы на большой площади.
Читайте также: Технология несъемной опалубки для фундамента и стен
Работа с ленточным фундаментом в такую погоду вполне возможна. Для этого нужно прогревать траншею постепенно, заливая в нее бетон. После заливки обязательный этап – качественная термоизоляция. Процесс продолжается до тех пор, пока периметр не замкнется. С применением добавок в бетонный раствор и качественной изоляцией ленточный фундамент можно заливать при температуре до -15⁰С.
При работе по укладке бетона, независимо от типа конструкции, нужна непрерывность выполнения работ до полной заливки монолита. Для успешного выполнения работ необходимо рассчитать обеспечить поставку нужного количества раствора и оптимальное число работников.
Внимание! Заливка частями может привести к неравномерности свойств конструкции и снижению ее качества.
Перед тем, как заливать раствор в опалубку, необходимо убедиться, что его температура оптимальна – в районе 38⁰С. Если температура превысит 40 градусов, то скорость затвердевания все равно снизится за счет снижения качества цемента. В результате, для того, чтобы набралась критическая прочность, потребуется слишком много времени, за это время жидкость в растворе рискует замерзнуть, и бетон потеряет свои свойства.
Отвечая на вопрос, возможна ли заливка бетона зимой, можно утверждать – однозначно возможна. При правильном технологическом подходе эти работы можно проводить при самых низких температурах. Укладка без дополнительного прогрева может производиться при небольших морозах, для этого потребуется хорошая термоизоляция и предварительный нагрев бетонного раствора.
При низких температурах требуется дополнительный прогрев массы бетона. Он осуществляется различными методами, выбирать которые нужно непосредственно на строительной площадке. Затраты на обогрев и теплоизоляцию окупаются, поскольку некондиционный бетон снизит качество всей конструкции.
betonpro100.ru
Особенности заливки бетона при минусовых температурах. Способы прогрева бетона зимой
Минусовая температура отрицательно сказывается на гидратации бетонной смеси. В данной статье мы рассмотрим несложные приемы, позволяющие проводить бетонные работы в зимний период.
Географическое положение нашей страны диктует свои правила и технологии на все виды строительных работ, проводимых в холодное время года. С повышением отрицательных температур, бетонные работы возможны лишь на тех площадках, где заранее заложена техническая возможность электропрогрева или другого вида прогрева бетонной смеси. Как вы уже догадались, речь идет о крупных строительных площадках, где независимо от погодных условий бетон должен литься в строго определенные сроки.
Минусовая температура отрицательно сказывается на гидратации (срок набора прочности) бетонной смеси. Давайте вспомним, из чего она состоит: цемент, песок, вода и щебень. Вода — это катализатор для химической реакции процесса схватывания бетона. При отрицательной температуре происходит вымерзание влаги, которая крайне необходима для процесса набора прочности, потеря прочности бетона ставит под угрозу все дальнейшие виды работ. Основная задача зимнего бетонирования — это сохранение влаги и поддержка нужного температурного режима для оптимального схватывания бетона. Если влага в бетонной смеси закристаллизовалась, то этот бетон уже не спасти, и не стоит ждать оттепели — этот процесс необратим.
Рекомендуемые нормативы зимнего бетонирования:
· Оптимальная температура для схватывания бетона +10…+20 °C.
· При температуре -20…+10 °C необходимо принимать меры для нормальной гидратации бетона.
· При опускании температуры ниже отметки -20 °C все виды бетонных работ запрещены.
Способы прогрева бетона в домашних условиях
При температуре 0…+10 °C допускается работа с бетоном при условии добавления присадок пластификаторов, которые не дают смеси потерять нужный набор прочности. В зависимости от температуры окружающей среды присадка разводится строго в пропорции, указанной в прилагаемой инструкции. Купить антиморозную присадку можно в любом строительном магазине.
Недостаток пластификаторов — это замедленный набор прочности, если при +17 °C бетон набирает свою марочную прочность за 7 дней, то при +7 °С с использованием пластификаторов процесс может затянуться до 30 дней. Для того чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно засыпать её древесными опилками, что сократит процесс гидратации почти вдвое.
В качестве утеплителя прекрасно подходит пенопласт и пенофлекс, но покупать его для одной заливки не слишком рентабельно. Гораздо дешевле купить пенопластовую крошку и засыпать ей плиту, для того, чтобы легкую крошку не сдувало ветром, её необходимо накрыть клеенкой или брезентом, прижав его по периметру заливаемой плиты.
Колонны и стены защищены опалубкой, но все же не будет лишним накрыть открытые участки бетона той же клеенкой или брезентом. Во время набора прочности бетона происходит химическая реакция, благодаря которой сама бетонная смесь выделяет некоторое количество тепла, которое необходимо сохранить дополнительными утеплителями.
Если столбик термометра опустился ниже нуля, то выделяемого тепла уже недостаточно. На промышленных стройках для прогрева бетона при минусовых температурах используют специальные трансформаторы, посредством которых греют бетон нагревательными проводами.
Покупать специальный трансформатор для того, чтобы залить в мороз пару кубов бетона, затея не слишком хорошая. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150–200 А. Ниже приведен список материалов, необходимых для прогрева небольшой плиты сварочным аппаратом:
· Сварочный аппарат 150–200 ампер.
· Провод ПНСВ 1,5мм.
· Одинарный алюминиевый провод АВВГ 1x2,5мм.
· Изолента ХБ (черная).
· Токовые клещи.
Подготовка к прогреву

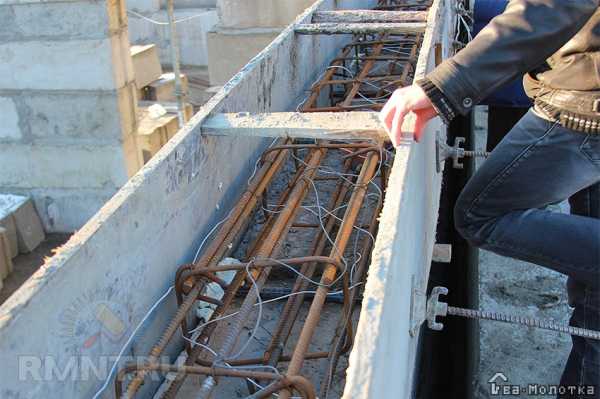

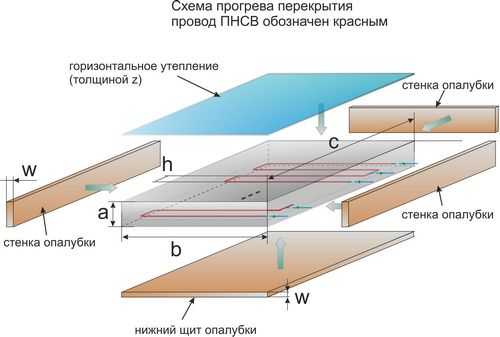

Греющий провод ПНСВ необходимо разрезать на куски длиной в 17–18 метров. Полученные отрезки (петли) равномерно укладываем и подвязываем по всему арматурному каркасу заливаемой конструкции. Закладываем петли таким образом, чтобы после заливки они находились чуть выше середины плиты, если заливается колонна или стена, слой бетона над петлями должен быть не менее 4 см. Подвязывать греющий провод лучше всего изолированным алюминиевым проводом. Он должен идти не в натяжку, в идеале его нужно расположить в волнообразном порядке. Расстояние между петлями, в зависимости от температуры воздуха, колеблется от 10 до 40 см. Чем ниже минусовая температура, тем меньше расстояние между петлями. Количество прогревочных петель зависит от мощности сварочного аппарата. Одна петля потребляет 17–25 ампер, значит 6–8 прогревочных петель — это максимум, что вытянет сварочный аппарат на 250 ампер.

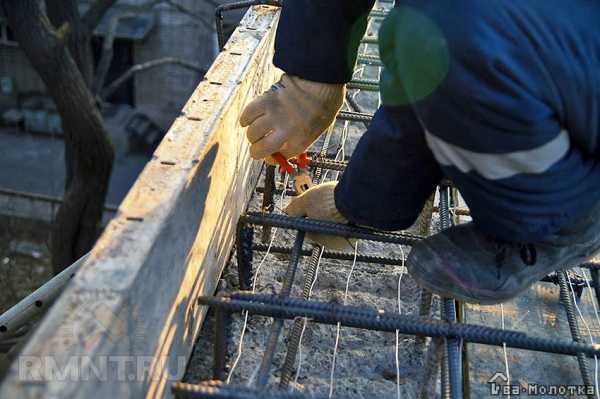

При укладке петель важно маркировать концы, как вариант, на один конец каждой петли наматываем полоску изоленты, а второй конец оставляем свободным.
После того как петли уложены и подвязаны, нужно нарастить на них алюминиевые концы, которые потом подключаются к аппарату. Длина холодных концов определяется месторасположением самого сварочного аппарата, но не более 8 метров. Сращиваем петлю и холодный конец при помощи скрутки длиной в 4–5 см. Тщательно изолируем скрутку ХБ изолентой и укладываем её с таким расчетом, чтобы после заливки она осталась в бетоне, так как на воздухе скрутка сгорит. Маркировку изолентой нужно перенести на присоединяемый холодный конец петли.
Подключение и прогрев

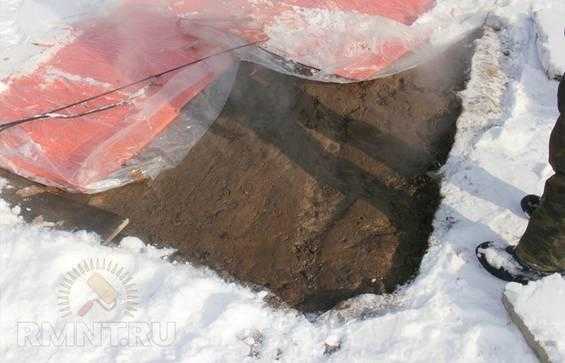

После заливки все холодные концы нужно подключить к сварочному аппарату, концы с маркировкой и без сажаем на разные полюса аппарата. После того как все подключено, проверяем всю схему прогрева и включаем аппарат на минимальной нагрузке регулятора мощности. Токовыми клещами меряем каждую петлю в отдельности, норма 12–14 ампер. Через час добавляем половину запаса мощности аппарата, через два часа выкручиваем регулятор полностью. Очень важно равномерно добавлять амперы на прогревочные петли, на каждой петле должно показывать не более 25 ампер. При температуре -10 °C 20 ампер на петле обеспечивают нормальную температуру, необходимую для схватывания бетона. По мере схватывания бетона ампераж петли падает, что дает возможность постепенно его увеличивать на сварочном аппарате. Перед тем как увеличить, смотрим, упало или нет значение на самих петлях. Если ампераж не изменился с последней проверки, то ждем, когда он упадет хотя бы на 10%, и лишь после этого повышаем ток.
Время прогрева зависит от объема заливки и температуры окружающего воздуха. Так же как и в бетонировании с присадками, дополнительно утепляем заливаемую конструкцию. При морозе до 10 градусов достаточно 48 часов для нормальной гидратации бетона. После того как прогревочные петли отключены, дополнительные утеплители остаются еще минимум 7 дней. Не стоит слишком нагревать бетон, так как это чревато излишним испарением влаги, что в последствии приведет к образованию трещин и потери прочности бетона. Плита под утеплителем должна быть чуть теплой и не более того. Прогрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен выполнятся лишь при наличии необходимого запаса знаний электротехники и профессиональных навыков работы со сварочным аппаратом.
При отсутствии сварочного аппарата можно использовать старый способ прогрева — «тепловой шатер». При заливке небольших конструкций над ними возводится палатка из брезента или фанеры, воздух в которой греется с помощью тепловых пушек или газовых обогревателей. Хорошо зарекомендовали себя при таком методе обогрева «Чудо-печки», работающие на дизельном топливе. При экономичном потреблении топлива (2 л на 12 часов) одна печь прогревает 10–15 кубов воздуха теплового шатра до нужной температуры гидратации бетона.
Александр Биржин, рмнт.ру
http://www.rmnt.ru/ - сайт RMNT.ru
digest.wizardsoft.ru
без прогрева и с прогревом
@@=Фундамент – основополагающая конструкция, от качества которого зависят геометрические, технические и эксплуатационные характеристики возводимого сооружения. Из-за специфики процесса отвердевания заливкой бетонных и железобетонных фундаментов нежелательно заниматься зимой во избежание их деформации и преждевременного разрушения. Минусовые показания термометра существенно ограничивают строительство в наших широтах. Однако в случае необходимости заливка бетона при отрицательных температурах все же может быть успешно проведена, если выбран верный способ и с точностью соблюдена технология.
Содержание:
- 3 Как залить бетонный фундамент зимой
- 3.1 Внешние условия «для созревания»
- 3.2 Способы обогрева бетонной массы
- 3.3 Введение добавок в бетонный раствор
- 4 Видео-рекомендации для зимнего бетонирования
Особенности зимней «национальной» заливки
Капризы природы нередко вносят коррективы в планы застройки на отечественной территории. То проливной дождь мешает рытью котлована, то шквальный ветер прерывает сооружение крыши, то стесняет наступление дачного сезона.
Первые заморозки вообще в корне меняют ход работ, особенно если планировалась заливка бетонного монолитного основания.

Бетонная фундаментная конструкция получается в результате твердения залитой в опалубку смеси. В ее составе фигурируют три практически равных по значению компонента: заполнитель и цемент с водой. Каждый из них вносит весомый вклад в формирование прочного ж/б сооружения.
По объему и массе в теле создаваемого искусственного камня преобладает заполнитель: песок, гравий, дресва, щебень, битый кирпич и т.д. По функциональным критериям лидирует связующее вещество — цемент, доля которого в составе меньше, чем доля заполнителя в 4 -7 раз. Однако именно он связывает сыпучие компоненты воедино, но действует только в паре с водой. По сути, вода настолько же важная составляющая бетонной смеси, как и цементный порошок.
Вода в бетонной смеси обволакивает мелкодисперсные частицы цемента, вовлекая его в процесс гидратации, следом за которым наступает стадия кристаллизации. Бетонная масса не застывает, как принято говорить. Она твердеет путем постепенной потери молекул воды, происходящей от периферии к центру. Правда, в «переходе» бетонной массы в искусственный камень участвуют не только компоненты раствора.
На правильное течение процессов немалое влияние оказывает окружающая среда:
- При значениях среднесуточной температуры от +15 до +25ºС твердение бетонной массы и набор прочности проходит в нормальном темпе. В указанном режиме бетон превращается в камень через указанные в нормативах 28 дней.
- При среднесуточных показаниях термометра +5ºС твердение замедляется. Требующейся прочности бетон достигнет примерно через 56 дней, если ощутимых колебаний температур не предвидится.
- При достижении 0ºС процесс твердения приостанавливается.
- При отрицательных температурах залитая в опалубку смесь замораживается. Если монолит уже успел набрать критическую прочность, то он после оттаивания весной он бетон вновь вступит в фазу твердения и продолжит ее до полноценного набора прочности.

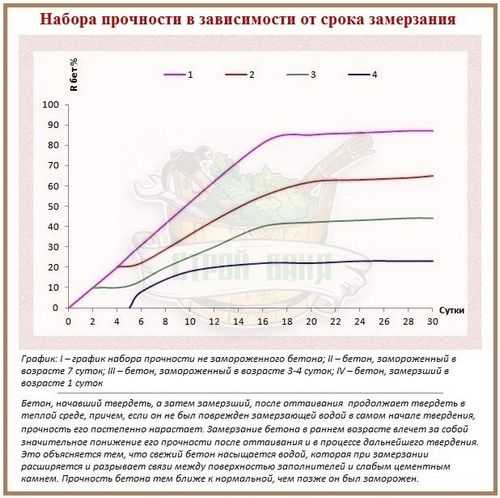

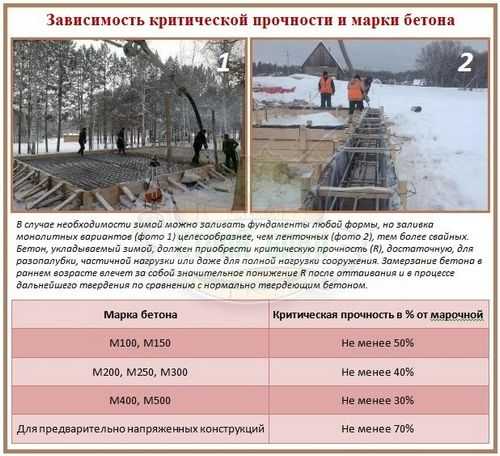

Критическая прочность тесно связана с маркой цемента. Чем она выше, тем меньше суток необходимо бетонной смеси до ее набора.

В случае недостаточного набора прочности перед замораживанием качество бетонного монолита будет весьма сомнительным. Замерзающая в бетонной массе вода станет кристаллизоваться и увеличиваться в объеме.
В результате возникнет внутреннее давление, разрушающее связи внутри тела бетона. Увеличится пористость, из-за которой монолит будет больше пропускать в себя влаги и слабее противостоять морозам. Как следствие, сократятся эксплуатационные сроки или вовсе придется снова делать работу с ноля.

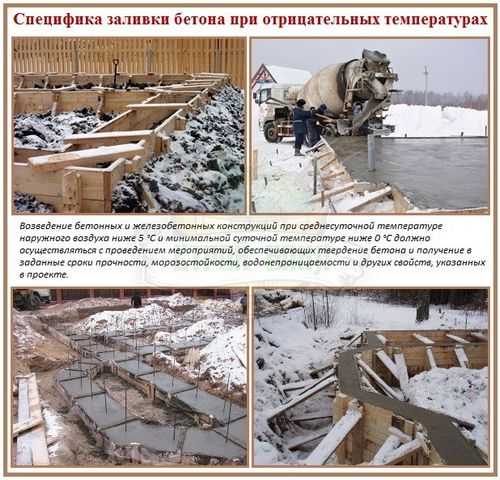

Минусовая температура и устройство фундамента
Спорить с погодными явлениями бессмысленно, к ним нужно грамотно приспосабливаться. Потому и возникла мысль о разработке методов устройства ж/б фундаментов в наших непростых климатических условиях, возможных для реализации в холодный период.
Отметим, что применение их увеличит бюджет строительства, потому в большинстве ситуаций рекомендовано прибегать к более рациональным вариантам устройства фундаментов. Например, использовать буронабивной способ или провести строительство из пенобетонных блоков заводского производства.
В распоряжении тех, кого не устраивают альтернативные способы, есть несколько проверенных удачной практикой методик. Их назначение заключается в доведении бетона до состояния критической прочности перед замораживанием.
По типу воздействия их условно можно разделить на три группы:
- Обеспечение внешнего ухода за залитой в опалубку бетонной массой до стадии набора критической прочности.
- Повышение температуры внутри бетонной массы до момента достаточного твердения. Выполняется посредством электропрогрева.
- Введение в бетонный раствор модификаторов, понижающих точку замораживания воды или активизирующий процессы.
На выбор метода зимнего бетонирования влияет внушительное количество факторов, таких как имеющиеся на площадке источники электропитания, прогноз синоптиков на период твердения, возможность привести разогретый раствор. Исходя из местной конкретики, выбирается наилучший вариант. Самой экономичной из перечисленных позиций считается третья, т.е. заливка бетона при минусовой температуре без прогрева, предопределяющая внесение модификаторов в состав.

Как залить бетонный фундамент зимой

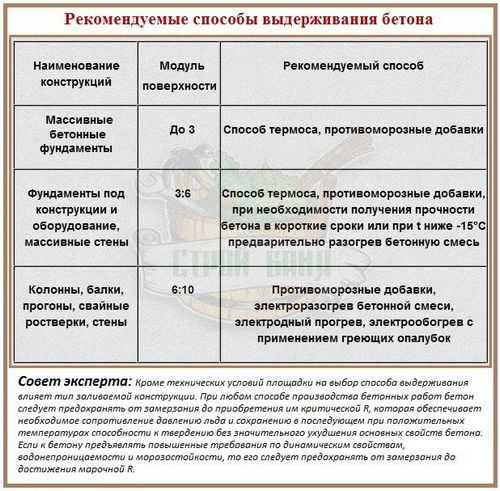

Чтобы знать, каким методом лучше воспользоваться для выдерживания бетона до критических показателей прочности, нужно знать их характерные особенности, ознакомиться с минусами и плюсами.
Заметим, что ряд способов используется в комплексе с каким-либо аналогом, чаще всего с предварительным механическим или электрическим нагревом компонентов бетонной смеси.

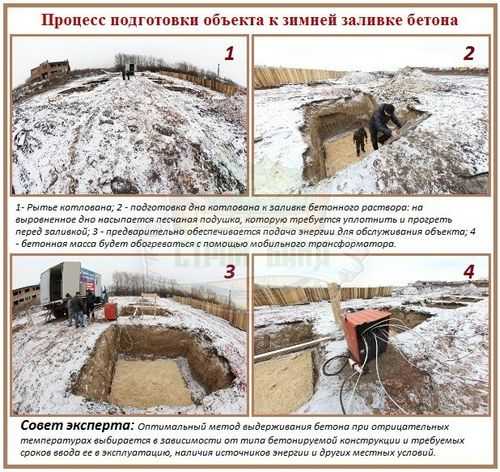

Внешние условия «для созревания»
Благоприятные для твердения внешние условия создаются снаружи объекта. Заключаются в поддержании температуры среды, окружающей бетон, на нормативном уровне.

Уход за залитым «в минус» бетоном осуществляется следующими способами:

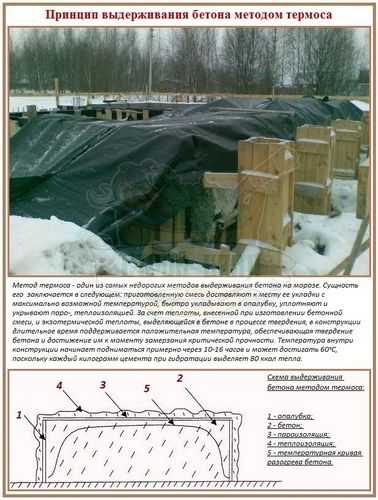

- Метод «термоса». Наиболее распространенный и не слишком затратный вариант, состоящий в защите будущего фундамента от внешних воздействий и потерь тепла. Опалубку крайне оперативно заполняют бетонной смесью, разогретой выше стандартных показателей, быстро укрывают пароизоляционными и теплоизоляционными материалами. Изоляция не дает бетонной массе остывать. К тому же в процессе твердения бетон сам выделяет около 80 ккал тепловой энергии.
- Выдерживание залитого объекта в тепляках — искусственных укрытиях, оберегающих от внешней среды и позволяющих проводить мероприятия по дополнительному прогреву воздуха. Вокруг опалубки возводятся трубчатые каркасы, укрытые брезентом или обшитые фанерой. Если для повышения температуры внутри устанавливаются жаровни или тепловые пушки для поставки нагретого воздуха, то способ переходит в следующую категорию.

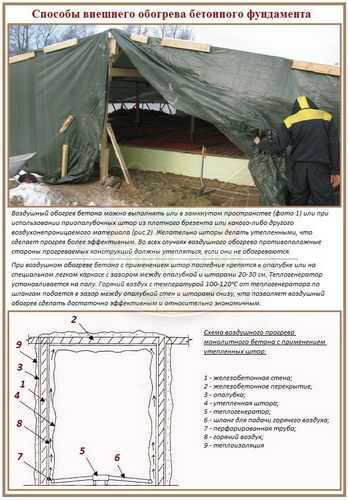

- Воздушный обогрев. Предполагает сооружение вокруг объекта замкнутого пространства. По минимуму опалубку закрывают шторами из брезента или подобного материала. Желательно, чтобы шторы были с теплоизоляцией для увеличения эффекта и сокращения затрат. В случае применения штор пар или поток воздуха из тепловой пушки поставляется в зазор между ними и опалубкой.
Нельзя не заметить, что реализация указанных методов увеличит бюджет строительства. Самый рациональный «термос» заставить купить укрывной материал. Сооружение тепляка еще дороже, а если к нему еще и обогревательную систему арендовать, то стоит задуматься о цифре расходов. Их применение целесообразно, если нет альтернативы типа свайного фундамента и залить необходимо монолитную плиту под заморозку и весеннее размораживание.
Следует помнить, что многократное размораживание разрушительно для бетона, потому внешний обогрев обязательно следует довести до требующегося параметра твердения.


Способы обогрева бетонной массы
Вторая группа методов применяется преимущественно в индустриальном строительстве, т.к. нуждается в наличии источника энергии, в точных расчетах и в участи профессионального электрика. Правда, народные умельцы в поисках ответа на вопрос, можно ли заливать обычный бетон в опалубку при минусовой температуре, нашли весьма остроумный выход с поставкой энергии сварочным аппаратом. Но и для этого нужны хотя бы первоначальные навыки и познания в непростых строительных дисциплинах.

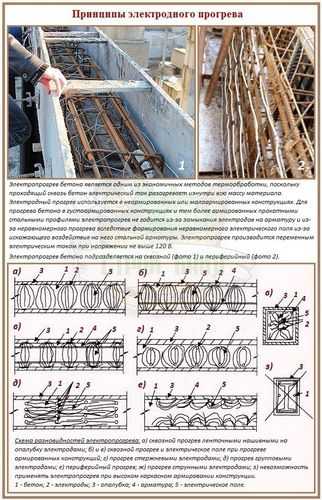

В технической документации способы электропрогрева бетона делятся на:
- Сквозные. Согласно чему бетон прогревается электрическими токами, которые поставляют проложенные внутри опалубки электроды, которые могут быть стержневыми или струнными. Бетон в этом случае играет роль сопротивления. Расстояние между электродами и подаваемая нагрузка должны быть точно рассчитаны, а целесообразность их применения безоговорочно доказана.
- Периферийные. Принцип заключается в нагревании поверхностных зон будущего фундамента. Тепловая энергия поставляется нагревательными приборами через присоединенные к опалубке ленточные электроды. Это может быть полосовая или листовая сталь. Внутрь массива тепло распространяется за счет теплопроводности смеси. Эффективно толща бетона прогревается на глубину 20см. Дальше меньше, но при этом формируются напряжения, существенно улучшающие критерии прочности.
Методы сквозного и периферийного электропрогрева используются в неармированных и мало армированных конструкциях, т.к. арматура влияет на разогревающий эффект. При густой установке арматурных прутков токи будут замыкаться на электроды, да и формируемое поле будет неравномерным.
Электроды по окончании прогрева навсегда остаются в конструкции. В списке периферийных методик самой известной является применение греющей опалубки и инфракрасных матов, укладываемых поверх сооружаемого основания.

Наиболее рациональным способом прогрева бетона признано выдерживание с помощью электрического кабеля. Греющий провод можно проложить в конструкциях любой сложности и объема, не зависимо от частоты армирования.
Минус греющих технологий состоит в возможности пересушить бетон, потому для проведения требуются расчеты и регулярный контроль температурного состояния конструкции.

Введение добавок в бетонный раствор
Введение добавок — самый простой и дешевый способ бетонирования при минусовых температурах. Согласно нему заливка бетона зимой может выполняться без применения прогрева. Однако метод вполне может дополнять тепловую обработку внутреннего или наружного типа. Даже при использовании его вкупе с обогревом твердеющего фундамента паром, воздухом, электричеством ощущается снижение расходов.
В идеале обогащение раствора добавками лучше всего сочетать с сооружением простейшего «термоса» с утолщением теплоизоляционной оболочки на участках с меньшей толщиной, на углах и прочих выступающих частях.

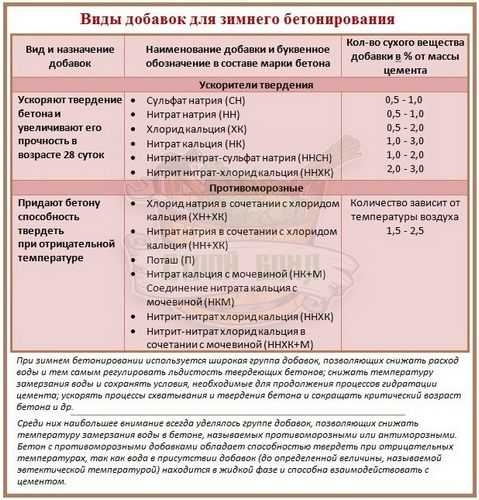

Добавки, применяемые в «зимних» бетонных растворах делятся на два класса:
- Вещества и химические соединения, понижающие точку замерзания жидкости в растворе. Обеспечивают нормальное твердение при минусовых температурах. К ним отнесены поташ, хлорид кальция, хлорид натрия, нитрит натрия, их сочетания и подобные вещества. Вид добавки определяют, исходя из требований к температуре твердения раствора.
- Вещества и химические соединения, ускоряющие процесс твердения. К ним отнесены поташ, модификаторы с основой из смеси хлорида кальция с мочевиной или нитрит-нитратом кальция, его же с хлоридом натрия, одним нитрит-нитратом кальция и др.
Химические соединения вводятся в объеме от 2 до 10% от массы цементного порошка. Количество добавок подбирают, ориентируясь на ожидаемую температуру твердения искусственного камня.
В принципе, применение противоморозных добавок позволяет проводить бетонирование и при -25ºС. Но подобные эксперименты не рекомендованы строителям объектов частного сектора. На самом деле к ним прибегают поздней осенью при единичных первых заморозках или ранней весной, если бетонный камень обязательно должен отвердеть к определенному сроку, а альтернативных вариантов не имеется.

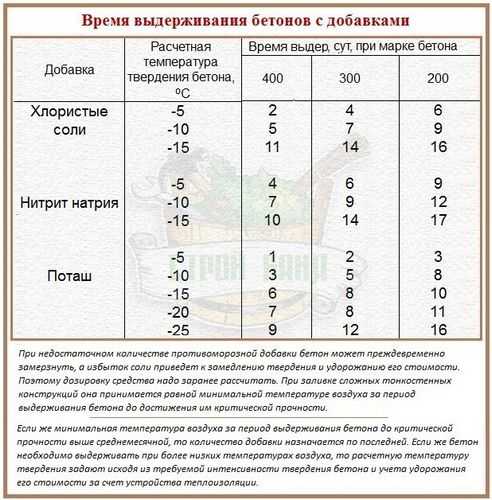

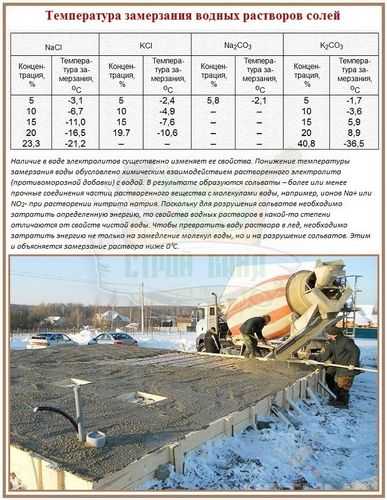

Распространенные противоморозные добавки для заливки бетона:
- Поташ или иначе углекислый калий (К2СО3). Самый востребованный и простой в применении модификатор «зимнего» бетона. Его использование в приоритете из-за отсутствия коррозии арматуры. Для поташа не характерно появление соляных разводов на поверхности бетона. Именно поташ гарантирует твердение бетона при показаниях термометра до —25°С. Недостаток его введения состоит в ускорении темпов схватывания, из-за чего управиться с заливкой смеси нужно будет максимум за 50 минут. С целью сохранения пластичности для удобства заливки в раствор с поташом добавляют мылонафт или сульфитно-спиртовую барду в объеме 3% от массы цементного порошка.
- Нитрит натрия, иначе соль азотистой кислоты (NaNO2). Обеспечивает бетону стабильный набор прочности при температуре до —18,5°С. Соединение обладает антикоррозионными свойствами, повышает интенсивность твердения. Минус в появлении выцветов на поверхности бетонной конструкции.
- Хлорид кальция (CaCl2), позволяющий проводить бетонирование при температурах до —20°С и ускоряющий схватывание бетона. При необходимости введения в бетон вещества в количестве более 3% необходимо увеличивать марку цементного порошка. Недостаток применения заключается в появлении высолов на поверхности бетонной конструкции.
Приготовление смесей с противоморозными добавками производится особым порядком. Сначала перемешивается заполнитель с основной частью воды. Затем после легкого перемешивания добавляют цемент и воду с разведенными в ней химическими соединениями. Время перемешивания увеличивают в 1,5 раза по сравнению со стандартным периодом.
Поташ в объеме 3-4% от массы сухого состава добавляется в бетонные растворы, если отношение вяжущего вещества к заполнителю 1:3, нитрит нитрата в объеме 5-10%. Оба противоморозных средства не рекомендовано использовать в заливке конструкций, эксплуатируемых в обводненной или очень влажной среде, т.к. они способствуют образованию щелочей в бетоне.


Приготовляют холодные смеси на горячей воде, доля добавок вводится в четком соответствии с погодными условиями и с типом сооружаемой конструкции.

Видео-рекомендации для зимнего бетонирования
Методы заливки бетона в зимний период:
Зимнее бетонирование с устройством тепляка:
Противоморозное средство для зимнего бетонирования:
Перед заливкой растворов с противоморозными добавками не обязательно прогревать дно котлована или траншеи, вырытой под фундамент. Перед заливкой подогреваемых составов прогрев дна обязателен во избежание неровностей, которые могут получиться из-за растаявшего в грунте льда. Заливка должна выполняться в один день, в идеале в один прием.
Если перерывов не избежать, интервалы между заливками бетонного раствора необходимо свести к минимуму. При соблюдении технологических тонкостей бетонный монолит наберет необходимый запас прочности, законсервируется на зиму и продолжит твердение с приходом теплого времени. Весной можно будет приступить к возведению стен по готовому надежному основанию.
Похожие статьиabisgroup.ru
Как правильно бетонировать зимой
Низкая температура - основная проблема для зимнего бетонирования. Для начала стоит упомянуть - каким образом отрицательная температура может повлиять на процесс схватывания и твердения бетона. Существует две основные причины:
- затормаживания процесса гидратации цемента (увеличение сроков набора прочности бетона)
- вымерзание воды, входящей в состав бетона (полная остановка процесса набора прочности)
Как мы знаем из химии, высокая температура является катализатором большинства химических процессов. Не исключением является и процесс гидратации цемента. Именно поэтому, при изготовлении ЖБИ применяется пропаривание. При пропаривании, в камере с погруженными в неё свежеизготовленными железобетонными изделиями поддерживается температура 70-80 градусов и повышенная влажность. Благодаря этим условиям, бетон ускоренными темпами набирает марочную прочность. И пресловутые 70% прочности, бетон может набрать за 8-12 часов (в стандартных 20-градусных условиях аналогичная прочность бетона достигается за неделю).
Низкая температура (0+10 градусов) существенно затормаживает процесс гидратации цемента. Попросту - растягиваются сроки набора прочности бетона. При температуре окружающего воздуха +5 градусов, срок набора 70% марочной прочности бетона может растянуться на 3-4 недели.
И если низкая положительная температура тормозит процесс схватывания и набора прочности бетона, то отрицательная - полностью его останавливает. Причина тому – вымерзание воды бетоне. Сам процесс гидратации цемента невозможен без воды. Вода является необходимым компонентом для образования цементного камня. Цемент должен находиться в контакте с водой (влагой) в течение всего времени созревания.
Классический срок набора марочной прочности бетона – 28 суток. Именно в таком возрасте он должен набрать прочность, которая была рассчитана и спрогнозирована лабораторией бетонного завода. Однако, как мы уже выяснили, при бетонировании в зимних условиях, процесс схватывания и набора прочности может растянуться, а то и вовсе остановиться, вплоть до наступления оттепели.
Основная задача – не дать замерзнуть воде, входящей в состав бетона. Цемент нуждается в воде. Вода его жизнь и его сила. По сути, технология зимнего бетонирования и нацелена на сохранение воды от замораживания (кристаллизации). Какие же методы зимнего бетонирования наиболее часто используются на современной стройке. Существует несколько основных способов сохранения воды затворения бетона от вымерзания:
- Применение противоморозных добавок в бетон (ПМД)
- Использование электрообогрева бетона
- Укрывание бетона пленкой ПВХ, утиплтелями и т.п.
- Сооружение временного крытия с прогревом тепловыми пушками
Применение противоморозных добавок в бетон - наиболее распространённый способ, применяемый при бетонировании в зимних условиях. Большинство бетонных заводов выпускают бетон с зимними добавками ПМД. Так называемый зимний бетон производится в различных вариациях, отличающихся между собой процентным содержанием добавок.
Противоморозные добавки вводятся в бетон в строгом процентном соотношении с количеством цемента, входящего в ту или иную марку бетона. Так же, количество противоморозной добавки зависит от предполагаемой температуры воздуха, при которой будет происходить бетонирование.
Электропрогрев бетона чаще применяется на больших стройках, где имеется техническая возможность использовать трансформаторы большой мощности (30-80 кВт). В российских реалиях дряхлых подстанций и электросетей недостаточной мощности, зимний прогрев бетона - это малореальное мероприятие для частного застройщика. Электрический прогрев бетона зимой, наиболее лучший метод, при проведении монолитных работ, но не всегдавозможен.
Укрывание бетона – наиболее рациональный метод бетонирования в зимнее время, при пограничных температурах воздуха +3-3. Схватывание и твердение бетона – изотермический процесс, то есть: при застывании и наборе прочности, цемент, контактируя с водой, выделяет тепло. И было бы неплохо сохранить это тепло. Для этого необходимо свежеотлитую конструкцию из бетона укрыть ПВХ плёнкой, или утеплителем. В некоторых случаях, если при бетонировании в зимнее время применялся обычный бетон без противоморозных добавок, а температура воздуха резко упала до низких минусовых значений (-5-15) целесообразно использовать газовые или электрические пушки.
Если будет использоваться дополнительный прогрев тепловыми пушками, то укрытие из плёнки ПВХ укладывается не на поверхность бетона, а на временный каркас из досок, брусков и т.п . Создаётся нечто наподобие низкой «палатки» или «шатра» над бетонной конструкцией и под это укрытие ставятся тепловые пушки. Чем выше будет температура под шатром, тем быстрее будет идти процесс набора прочности, и соответственно, раньше можно будет прекратить прогрев. В большинстве случаев, для первичного набора прочности бетона, достаточной для проведения дальнейших работ, хватает 1-3 суток прогрева тепловыми пушками. За это время бетон может набрать до 50% марочной прочности.
В любом случае, даже если ничего не сделано, и бетон всё таки замерз – не стоит отчаиваться. Процесс набора прочности возобновится как только восстановится положительная температура и вода оттает. Не редка ситуация, когда в октябре-ноябре прихватывают морозы на насколько дней, а потом на протяжении месяца стоит положительная температура. В данной ситуации, бетон, примороженный в эти несколько холодных дней, продолжит набор прочности с наступлением оттепели.
Чаще всего подобное «издевательство» проходит с незначительными потерями для залитой бетонной конструкции. Конечно же, имеет место быть снижение марочной прочности бетона, подмороженного в первые дни. Однако, учитывая проектные запасы этой самой прочности, можно закрыть глаза на это недоразумение.
Как правило, при подмораживании страдает самый верхний слой бетона. Если отливается плита перекрытия или фундаментная плита, то при резких заморозках пострадает поверхность, а не массив конструкции. В дальнейшем эта поверхность, сродни облупившейся краске, обсыпется шелухой. Причин тому немного. Во-первых, внутренний массив бетонной конструкции спасает тепло, выделяемое реакцией взаимодействия цемента и воды (изотермический процесс). Ну и конечно же, помогают защитные функции опалубки и внешнего слоя бетона. Во-вторых, вода, как самый легкий компонент бетона, во всех случаях поднимается наверх. Особенно, если бетон при заливке разбавлялся водой. В результате мы получаем излишнюю несвязанную воду в верхней части плиты, ну и конечно же, нарушенной водоцементное отношение в этой части конструкции. А тут ещё и мороз «помогает».
Если случилась беда: бетон все же замерз, и оттепелей не ожидается, примите хоть какие-то меры по спасению конструкции. Накройте бетонное сооружение плёнкой ПВХ, дабы заморозки и оттепели, которые неизменно будут происходить весной не разрушали и без того слабый верхний слой бетона. В таком случае Вы дадите хоть какой-то шанс цементу продолжить процесс гидратации весной. Прочность будет ниже, чем расчётная марка бетона, но не так критично, как в случае с просто брошенным под снегом и дождями неокрепшим бетоном.
Не укрытый, замороженный бетон, весной может потерять значительную часть своего верхнего слоя. Вы буквально сметёте веником пласты и крошки несхватившегося цемента, песка и щебня. И это немудрено. Снег, лежащий на конструкции, весной будет таять днём и подмерзать ночью, разрушая тем самым и без того слабую поверхность.
Заказывая бетон, раствор в компании ООО"Бетон-ОЭЗ" Вы будите полностью информированы и проконсультированы со всеми тонкостями заливки бетона при любых погодных условиях.
xn----9sbmj2afc2a7h.xn--p1ai
Прогрев бетона в зимнее время. Как прогреть бетон зимой. Как прогреть бетон зимой? Какие виды прогрева существуют в чем их отличия и особенности?
Главная страница » Публикации » Прогрев бетона в зимнее время. Как прогреть бетон зимой. Как прогреть бетон зимой? Какие виды прогрева существуют в чем их отличия и особенности?
Строительство – процесс круглогодичный, и, во избежание крупных убытков, не должен зависеть от погодных условий. Основным критерием для качественного бетонирования в зимнее время является прогрев бетона.
Содержание:
Зачем это делается?
Согласно СНиП, регламентируется технологический прогрев бетона, если минимальная суточная температура воздуха опускается ниже 0°С. Его целью является не допустить замораживание сырой бетонной смеси, которое влечет формирование ледяных пленок в толще материала и вокруг арматуры.
Вода принимает непосредственное участие в процессе приготовления бетона, но, превращаясь в лед, перестает быть частью химической гидратации, препятствуя отвердению смеси. Кроме этого, расширяясь, лед создает внутреннее давление и разрушает связи в свежезалитом бетоне. После оттаивания жидкости процесс гидратации может возобновиться, но некоторые соединения теряются навсегда, что ведет к снижению качества материала и долговечности сооружения.

Методы прогрева бетона
Выбор способа обогрева зависит не только от типа конструкции и погодных условий, но и от экономической целесообразности и срочных рамок по завершению бетонирования. Существуют такие виды прогрева:
- предварительный;
- термос;
- электродный;
- греющая опалубка;
- инфракрасный;
- греющие петли;
- индукционный.
Предварительный обогрев
Подразумевает разогревание бетонной смеси до температуры примерно 50°С при помощи электрического тока с подачей напряжения 220-380 В, на протяжении 5-10 мин. После того как горячий бетон залит, его остывание происходит по методу термоса.
Для осуществления предварительного нагревания, на площадке требуется наличие электрической мощности более 1000 кВт на 3-5 кубометров бетонной смеси.
Выдерживание бетонной смеси методом термоса
Наиболее экономичный и простой из всех, этот метод получил широкое распространение в строительстве. Смесь, температурой 25-45°С, доставляют на площадку и укладывают в опалубку. Если прогреть ее до большей температуры, то при транспортировке есть риск ее застывания.

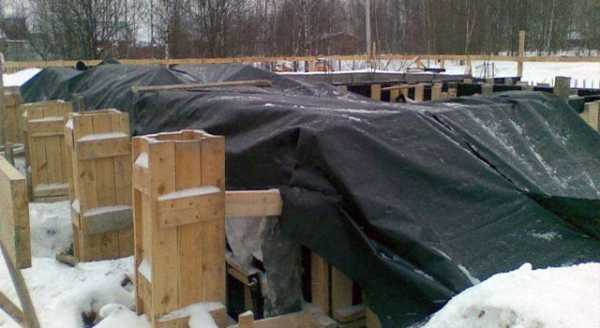

Сразу после заливки, конструкцию со всех сторон укрывают теплоизоляционным материалом. В результате, бетон твердеет за счет изоляции от холодного воздуха, тепла самой смеси, а также в результате экзотермической реакции цемента.

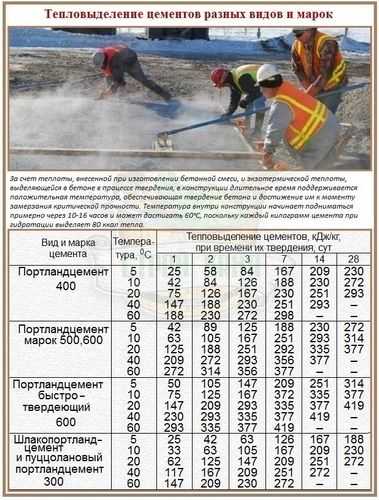

Количество тепла, которое получает бетон от этих источников, можно подсчитать, и в соответствии с величиной подобрать нужный слой утеплителя. Его должно хватить, чтобы выдержать бетон в плюсовой температуре вплоть до его твердения и демонтажа опалубки, независимо от внешних температурных условий.
Однако, не все конструкции можно согревать методом термоса. Наиболее подходящие – это те, у которых площадь охлаждения сравнительно невелика. То есть, если смесь готовят из портландцементов средней активности, термосное выдерживание годится, если модуль поверхности не выше 8.
Зимой рекомендуют применять быстротвердеющие высокоактивные цементы, а также вводить в них специальные добавки – химические ускорители твердения. Использование добавок, в составе которых есть мочевина, не допускается, так как при температуре выше 40°С происходит ее разложение и недобор прочности бетона до 30%, что выражается в низкой морозостойкости и водопроницаемости. Такие меры позволяют использовать метод термоса на поверхностях с модулем от 10 до 15.
В соответствии с теплотехническим расчетом, который производится при проектировании термосного укрывания, количество тепла в бетонной смеси не должно быть ниже количества теплопотерь при остывании за весь период, требующийся для становления твердости бетона.
В качестве утеплителя используют доски и фанеру со слоем пенопласта, опилки, картон, минеральную вату и т. д. Особенно тщательно следует утеплять конструкции с перепадом уровней, углами и тонкими элементами. Опалубка и теплозащита убираются тогда, когда наружный слой бетона достигает 0°С.
Электродный метод обогрева
Способ ускорения застывания бетона путем пропускания в него электрического тока. Широко используется при возведении монолитных конструкций из бетона и железобетона в зимний период, а также при производстве модульных элементов. Среди преимуществ – надежность и простота способа, быстрый разогрев смеси. К недостаткам можно отнести необходимость источника большой мощности на площадке: от 1000 кВт на 5 м³ бетона и постоянное повышение температуры нагрева по мере твердения материала.

Электродный зимний прогрев бетона бывает периферийный, сквозной и с использованием арматуры в качестве передающих электродов. Наиболее часто применяется при работе со слабоармированными конструкциями: фундаментами, стенами, перегородками, колоннами, перекрытиями. Часто может быть совмещен с предварительным прогревом бетона и термосным методом с использованием химических отвердителей.
Поступая в бетон в течение определенного промежутка времени, ток разогревает его равномерно по всей плоскости вне зависимости от толщины сегмента. Это особенно важно при работе с легким бетоном, сложно поддающимся прогреванию. Воздействие тока на отвердение массы обусловлено повышением температуры внутри материала и электролизом воды, а удельное сопротивление бетона меняется на разных стадиях его становления.

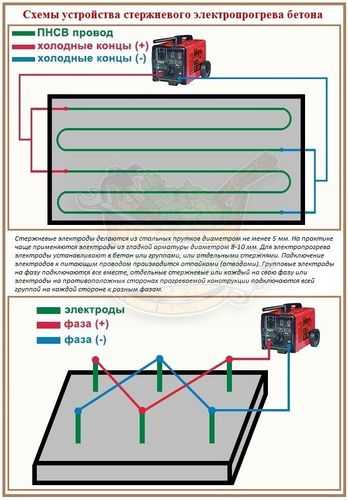

Прогрев бетона электродами происходит с применением как минимум двух штырей из металла. Подключенные к противофазным проводам, они передают ток между собой. Очень важно при этом заданное напряжение: оно может быть повышенным (220-380 В) или пониженным (60-128 В). Электропрогрев свыше 127 В применяется только для неармированных сооружений и со строгим соблюдением техники безопасности. В армированном бетоне в случае подачи повышенного напряжения, могут возникнуть локальные перегревы, вызывающие испарение влаги и замыкания.
После заливки, в стены или колонны, втыкаются металлические стержни, на которые с трансформатора подается пониженное напряжение. Электроды представляют из себя металлические прутья или струны, чья длина определяется в зависимости от места использования. Диаметр их составляет от 6 до 10 мм. В зависимости от погоды, шаг между электродами может быть от 0,6м до 1 м.
Если трансформатор трехфазный, для одной колонны будет достаточно одного электрода. Быстрый монтаж и эффективный прогрев с одной стороны, с другой оборачивается дороговизной одноразовых катановых электродов и энергозатрат.
Метод греющей опалубки
Непосредственный контакт электродов с бетоном полезен при прогреве вертикальных сооружений, в то время, как для заливных больше подойдет метод греющей опалубки, но суть процедуры от этого не меняется.
Принцип электродного обогрева монолитной конструкции заключается в поступлении тепла от поверхности опалубки внутрь бетона за счет его теплопроводности. В качестве передатчиков тепла используются ТЭНы, углеграфитовое волокно, слюдопластовые и сетчатые нагреватели.
Для создания равномерного температурного контура, следует утеплить все открытые поверхности и торцы. Заливать бетонную смесь предпочтительно в заранее прогретую опалубку: это сокращает сроки прогревания бетона и арматуры, и предотвращает деформацию формы.

Перед началом укладки смеси, опалубку следует отключить. Режим подачи электричества ко всем щитам должен быть одинаковым, и это выставляется вручную. Температура заранее подогретого бетона не должна превышать 60°С, так как влага может начать испаряться, что увеличит вязкость массы.
Смесь укладывается слоями и немедленно накрывается теплоизолирующими материалами. Перед включением электродов, бетон выдерживается некоторое время для равномерного распределения температуры. Затем, осторожно, по одному, подключаются щиты.
Для достижения 80% прочности, общее время прогрева бетона при температуре 80°С, составляет 13-15ч. С целью экономии, (почти в полтора раза), температуру можно опустить до 60°С, но время застывания будет равно 20-23 ч.
Схема прогрева бетона:
- Устанавливается и подключается пульт управления, разматываются соединительные кабели.
- По всему периметру опалубки и на датчики температуры подключаются штепсельные разъемы.
- К пульту подсоединяются сигнальные фонари. После включения рубильника, напряжение будет подаваться как на силовые, так и на сигнальные цепи, по которым и контролируется наличие напряжения в фазах. Ток сети отслеживается по вольтметру на приборной панели пульта.
- Запускается установка. При помощи переключателей соединяются датчики в щитах опалубки с электронным регулятором температуры.
- Если один из щитов перегревается, подача энергии прекращается, о чем свидетельствует сигнал соответствующей лампы.
- Когда прогрев окончен, установка автоматически отключается.
Инфракрасный обогрев
В данном методе задействуется принцип периферийного использования тепловой энергии, получаемой от инфракрасного излучателя. Им могут являться как металлические (ТЭНы), так и карборундовые излучатели. Инфракрасные передатчики в сочетании с отражателями и другими устройствами представляют собой инфракрасную установку.
Оптимальное расстояние от излучателя до обогреваемой поверхности – 1,2 м. Для лучшего поглощения тепла, опалубку можно покрыть черной матовой краской. Во избежание испарения влаги с поверхности, конструкцию накрывают полиэтиленовой пленкой, рубероидом или пергамином.

Процесс прогрева бетона инфракрасными лучами делят на три стадии: выдержку смеси и ее разогрев, активное прогревание, остывание.
Примерный расход электричества на прогрев 1 м³ равен 120-200 кВт/ч.
Инфракрасное тепло направляется на внешние участки обогреваемой конструкции и способствует таким процессам:
- прогрев обмороженного грунта и слоев бетона, закладных, арматуры, очистка их от наледи и снега;
- ускорение процесса отвердения перекрытий, монолитных конструкций, наклонных и вертикальных сооружений;
- предварительный обогрев зон стыковки застывшей и свежей смесей;
- обогрев труднодоступных для утепления мест.
Использование греющих петель
Метод с нагревательными проводами состоит в том, что на каркасе из арматуры в опалубке выкладывают нужное количество нагревательных проводов (ПНСВ). Их количество рассчитывается в зависимости от теплоотдачи и площади заливки.
Затем сверху выкладывают бетонную массу, и когда по проводам пускают ток, она, благодаря своей теплопроводности, прогревается до 40-50°С. В качестве греющих петель применяют провода для бетона ПНСВ с изоляцией из ПВХ и оцинкованной стальной жилой диаметром 1,2 мм. Также можно использовать ПТПЖ в полиэтиленовой изоляции с двумя жилами по 1,2 мм.
Подача электричества осуществляется через понижающие трансформаторы типа КТП-63/ОБ или КТП-80/86, где можно регулировать мощность нагревания в зависимости от изменений внешней температуры. За раз одной подстанции хватает на обогрев до 30 кубометров бетона при температуре воздуха до -30°С.
Для обогрева 1 м³ требуется в среднем 60м нагревательного провода.
Индукционный прогрев
В основе такого способа прогрева бетона в зимнее время, лежит использование магнитной составляющей в переменном электромагнитном поле, где в результате индукции образуется электрический ток. При таком прогреве, энергия магнитного поля, направленная на металл, преобразуется в тепловую, откуда передается в бетон. Интенсивность прогревания зависит от магнитных и электрических свойств источника тепла (металла) и напряжения магнитного поля.
Индукционный метод применяется к конструкциям с замкнутым контуром, где его длина больше, чем размер сечения, к железобетону с густым армированием или сооружениям с металлической опалубкой. В соответствии с техникой безопасности, прогрев ведут на пониженном напряжении 36-12 В.
Перед заливанием смеси, вдоль контура конструкции выкладывается шаблон, где будут размещаться витки индуктора. Далее в пазы укладывается изолированный провод, куда потом заливается бетон. Как при любом методе обогрева, сначала его выдерживают 2-3 ч при минимальной температуре около 7°С, для этого индуктор активируют на 5-10 мин каждый час. Температура бетона начитает расти со скоростью 5-15°С и по достижении предельной отметки индуктор может быть выключен, тогда дальнейший обогрев производится методом термоса либо переходит на импульсный режим, периодически поддерживая нужный уровень тепла.
К достоинствам этого способа относится равномерный прогрев по всей длине и сечению конструкции, возможность отогрева арматуры и экономия на электродах.
Приблизительный расход энергии на 1 м³ составляет около 120-150 кВт/ч.
Расчет прогрева бетона
Что касается определения длины провода на одну секцию и количества таких секций в конструкции, то это зависит от характеристик провода и напряжения трансформатора.
К примеру, при подаче тока 220В, длина секции ПНСВ 1,2 мм равняется 110 м. Если напряжение уменьшается, пропорционально сокращается и длина провода в сегменте.
Тепло, получаемое от нагревательной секции при среднем расходе провода 50-60 м/м³, способно разогреть залитый бетон до 80°С.

Для получения среднего показателя температуры бетона во время остывания, используется эмпирическая зависимость. Приблизительный расчет охлаждения определяется так:
- На основе метеорологического прогноза погоды на весь зимний период в требуемой местности, устанавливается ожидаемый средний температурный показатель наружного воздуха.
- Определяется модуль поверхности, в соответствии с которым рассчитывается подходящее термосное выдерживание.
- При помощи формулы, вычисляется средняя температура бетона за все время остывания.
- У поставщика цемента получают данные о том, готовая смесь какой температуры будет доставлена и какие у нее экзотермические характеристики.
- По формулам высчитываются теплопотери во время доставки и выгрузки.
- Определяется начальная температура бетона со времени укладывания, учитывая отдачу его тепла на обогрев арматуры и опалубки.
- Исходя из требований прочности, определяют длительность остывания бетонной смеси.
Этот метод вычисления используется для прогнозирования сроков становления бетона, учета потери тепла при заливании, а также теплового излучения с поверхности, но следует помнить, что данные приблизительны.
Похожие статьиkirpich174.ru
Особенности заливки бетона при минусовых температурах. Способы прогрева бетона зимой
Минусовая температура отрицательно сказывается на гидратации бетонной смеси. В данной статье мы рассмотрим несложные приемы, позволяющие проводить бетонные работы в зимний период.
Географическое положение нашей страны диктует свои правила и технологии на все виды строительных работ, проводимых в холодное время года. С повышением отрицательных температур, бетонные работы возможны лишь на тех площадках, где заранее заложена техническая возможность электропрогрева или другого вида прогрева бетонной смеси. Как вы уже догадались, речь идет о крупных строительных площадках, где независимо от погодных условий бетон должен литься в строго определенные сроки.
Минусовая температура отрицательно сказывается на гидратации (срок набора прочности) бетонной смеси. Давайте вспомним, из чего она состоит: цемент, песок, вода и щебень. Вода — это катализатор для химической реакции процесса схватывания бетона. При отрицательной температуре происходит вымерзание влаги, которая крайне необходима для процесса набора прочности, потеря прочности бетона ставит под угрозу все дальнейшие виды работ. Основная задача зимнего бетонирования — это сохранение влаги и поддержка нужного температурного режима для оптимального схватывания бетона. Если влага в бетонной смеси закристаллизовалась, то этот бетон уже не спасти, и не стоит ждать оттепели — этот процесс необратим.
Рекомендуемые нормативы зимнего бетонирования:
- Оптимальная температура для схватывания бетона +10…+20 °C.
- При температуре -20…+10 °C необходимо принимать меры для нормальной гидратации бетона.
- При опускании температуры ниже отметки -20 °C все виды бетонных работ запрещены.
Способы прогрева бетона в домашних условиях
При температуре 0…+10 °C допускается работа с бетоном при условии добавления присадок пластификаторов, которые не дают смеси потерять нужный набор прочности. В зависимости от температуры окружающей среды присадка разводится строго в пропорции, указанной в прилагаемой инструкции. Купить антиморозную присадку можно в любом строительном магазине.
Недостаток пластификаторов — это замедленный набор прочности, если при +17 °C бетон набирает свою марочную прочность за 7 дней, то при +7 °С с использованием пластификаторов процесс может затянуться до 30 дней. Для того чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно засыпать её древесными опилками, что сократит процесс гидратации почти вдвое.
В качестве утеплителя прекрасно подходит пенопласт и пенофлекс, но покупать его для одной заливки не слишком рентабельно. Гораздо дешевле купить пенопластовую крошку и засыпать ей плиту, для того, чтобы легкую крошку не сдувало ветром, её необходимо накрыть клеенкой или брезентом, прижав его по периметру заливаемой плиты.
Колонны и стены защищены опалубкой, но все же не будет лишним накрыть открытые участки бетона той же клеенкой или брезентом. Во время набора прочности бетона происходит химическая реакция, благодаря которой сама бетонная смесь выделяет некоторое количество тепла, которое необходимо сохранить дополнительными утеплителями.
Если столбик термометра опустился ниже нуля, то выделяемого тепла уже недостаточно. На промышленных стройках для прогрева бетона при минусовых температурах используют специальные трансформаторы, посредством которых греют бетон нагревательными проводами.
Покупать специальный трансформатор для того, чтобы залить в мороз пару кубов бетона, затея не слишком хорошая. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150–200 А. Ниже приведен список материалов, необходимых для прогрева небольшой плиты сварочным аппаратом:
- Сварочный аппарат 150–200 ампер.
- Провод ПНСВ 1,5мм.
- Одинарный алюминиевый провод АВВГ 1x2,5мм.
- Изолента ХБ (черная).
- Токовые клещи.
Подготовка к прогреву
Греющий провод ПНСВ необходимо разрезать на куски длиной в 17–18 метров. Полученные отрезки (петли) равномерно укладываем и подвязываем по всему арматурному каркасу заливаемой конструкции. Закладываем петли таким образом, чтобы после заливки они находились чуть выше середины плиты, если заливается колонна или стена, слой бетона над петлями должен быть не менее 4 см. Подвязывать греющий провод лучше всего изолированным алюминиевым проводом. Он должен идти не в натяжку, в идеале его нужно расположить в волнообразном порядке. Расстояние между петлями, в зависимости от температуры воздуха, колеблется от 10 до 40 см. Чем ниже минусовая температура, тем меньше расстояние между петлями. Количество прогревочных петель зависит от мощности сварочного аппарата. Одна петля потребляет 17–25 ампер, значит 6–8 прогревочных петель — это максимум, что вытянет сварочный аппарат на 250 ампер.
При укладке петель важно маркировать концы, как вариант, на один конец каждой петли наматываем полоску изоленты, а второй конец оставляем свободным.
После того как петли уложены и подвязаны, нужно нарастить на них алюминиевые концы, которые потом подключаются к аппарату. Длина холодных концов определяется месторасположением самого сварочного аппарата, но не более 8 метров. Сращиваем петлю и холодный конец при помощи скрутки длиной в 4–5 см. Тщательно изолируем скрутку ХБ изолентой и укладываем её с таким расчетом, чтобы после заливки она осталась в бетоне, так как на воздухе скрутка сгорит. Маркировку изолентой нужно перенести на присоединяемый холодный конец петли.
Подключение и прогрев

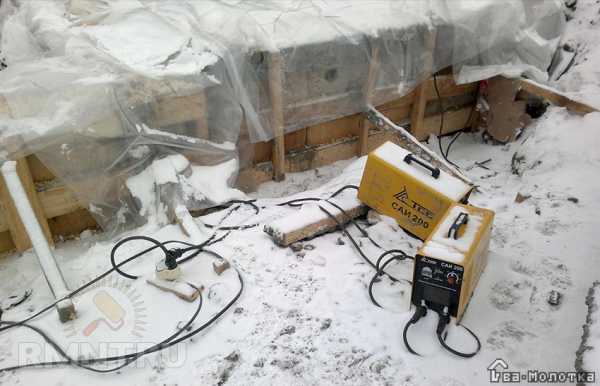

После заливки все холодные концы нужно подключить к сварочному аппарату, концы с маркировкой и без сажаем на разные полюса аппарата. После того как все подключено, проверяем всю схему прогрева и включаем аппарат на минимальной нагрузке регулятора мощности. Токовыми клещами меряем каждую петлю в отдельности, норма 12–14 ампер. Через час добавляем половину запаса мощности аппарата, через два часа выкручиваем регулятор полностью. Очень важно равномерно добавлять амперы на прогревочные петли, на каждой петле должно показывать не более 25 ампер. При температуре -10 °C 20 ампер на петле обеспечивают нормальную температуру, необходимую для схватывания бетона. По мере схватывания бетона ампераж петли падает, что дает возможность постепенно его увеличивать на сварочном аппарате. Перед тем как увеличить, смотрим, упало или нет значение на самих петлях. Если ампераж не изменился с последней проверки, то ждем, когда он упадет хотя бы на 10%, и лишь после этого повышаем ток.
Время прогрева зависит от объема заливки и температуры окружающего воздуха. Так же как и в бетонировании с присадками, дополнительно утепляем заливаемую конструкцию. При морозе до 10 градусов достаточно 48 часов для нормальной гидратации бетона. После того как прогревочные петли отключены, дополнительные утеплители остаются еще минимум 7 дней. Не стоит слишком нагревать бетон, так как это чревато излишним испарением влаги, что в последствии приведет к образованию трещин и потери прочности бетона. Плита под утеплителем должна быть чуть теплой и не более того. Прогрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен выполнятся лишь при наличии необходимого запаса знаний электротехники и профессиональных навыков работы со сварочным аппаратом.
При отсутствии сварочного аппарата можно использовать старый способ прогрева — «тепловой шатер». При заливке небольших конструкций над ними возводится палатка из брезента или фанеры, воздух в которой греется с помощью тепловых пушек или газовых обогревателей. Хорошо зарекомендовали себя при таком методе обогрева «Чудо-печки», работающие на дизельном топливе. При экономичном потреблении топлива (2 л на 12 часов) одна печь прогревает 10–15 кубов воздуха теплового шатра до нужной температуры гидратации бетона.
dvamolotka.ru
Как греть бетон правильно: прогреть в домашних условиях
Бетон – это популярный, недорогой и повсеместно применяемый материал, без которого невозможными становятся такие процессы, как строительство, а также ремонт зданий и сооружений. Для того чтобы раствор такого рода позволял создавать качественные, прочные, а главное, долговечные конструкции важно знать не только рецептуру и технологию его приготовления, а также обладать информацией о том, как прогревать бетон и при какой температуре прогрев бетона обязателен и необходим.

Подогрев бетона для строительных работ в зимний период
Зачем греть раствор

Термоматы для подогрева
Отрицательная температура оказывает негативное влияние на процесс гидратации или застывания бетонной смеси. Раствор такого типа состоит из цемента, песка, воды и щебня.
В данной смеси именно вода является катализатором процесса застывания раствора. Но при отрицательной температуре влага замерзает, что ставит под угрозу не только процесс набора прочности раствора, но и дальнейшие строительные работы.
Основная задача работы по разработке схемы подключения – как прогреть бетон при производстве бетонирования в зимний период для обеспечения оптимального для процесса застывания температурного режима.
Обратите внимание! Если влага в растворе все же успеет кристаллизоваться, раствор уже не спасет ничего. Не стоит дожидаться оттепели, ошибочно предполагая, что раствор приобретет необходимые характеристики, когда вода в нем растает.
Рекомендуемые микроклиматические параметры для производства бетонирования зимой:
- Оптимальный температурный режим для схватывания бетона без добавок и подогрева +10…+20 градусов;
- Бетонирование при температуре от -20 до +10 градусов заставит вас задуматься о том, как правильно греть бетон;
- Если температура ниже -20 градусов, все работы с раствором запрещены.
Основные методы подогрева

Укладка нагревательного кабеля
Существуют три основных метода подогрева раствора при низкотемпературном режиме:
- При помощи провода;
- При помощи кабеля;
- При помощи сварочного аппарата.
Расчет подогрева
Теперь, когда вы знаете при какой температуре нужно греть бетон, необходимо разобраться, как рассчитать подогрев.
Расчеты такого рода для каждого метода должны учитывать следующие параметры:
- Вид бетонной конструкции;
- Общая площадь изделия, требующего подогрева;
- Объем раствора;
- Необходимая электрическая мощность.
Подогрев раствора проводом

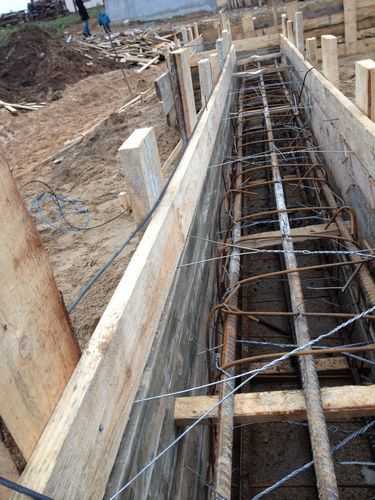

На фото — пример укладки провода
Для реализации данного метода подогрева понадобится провод ПНСВ, цена которого невысока.
Данный провод состоит всего из двух конструктивных элементов:
- Однопроволочная токопроводящая округлая жила из стали;
- Изоляция, созданная из ПВХ или полиэтилена.
Данный метод основывается на передаче тепла бетонной массе от прогретого провода. Нагревание самих проводов реализуется при помощи трансформаторных подстанций с системой регулировки. Данная система позволяет в процессе работы с раствором регулировать температуру нагрева в зависимости от температуры окружающей среды.
Технология обогрева раствора проводом
Инструкция, оговаривающая как подключить прогрев бетона, предусматривает исполнение следующих этапов работ:
- Провод укладывается в конструкцию, до ее заполнения раствором, таким образом, чтобы он не соприкасался с опалубкой. Концы провода должны выходить из бетонной поверхности для возможности подключения;
- Методом пайки производится вывод концов нагревательных проводов;
Совет. Для сохранения теплового поля места пайки следует обмотать металлической фольгой.
- Количество нагревательных проводов и длина каждого из них берется из произведенных расчетов и технологических карт;
- Для обеспечения равномерной нагрузки проводится тестовая проверка нагревательной конструкции при помощи мегомметра;
- Подача тока к проводам производится через понижающую трансформаторную подстанцию.
Расположение нагревательного провода
Для осуществления данного метода обязательно составление технологической карты индивидуальной для каждой конструкции.
Подогрев при помощи кабеля
Преимущество подогрева данным методом — это отсутствие необходимости использования дополнительного оборудования. Кроме того, представленный метод не требует больших затрат электроэнергии.
Технология подогрева раствора кабелем

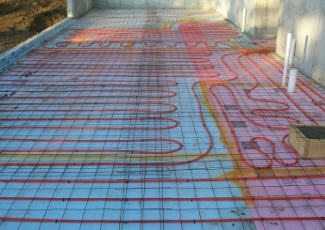

Схема расположения кабеля
Процесс, отвечающий на вопрос о том, как прогреть бетон в домашних условиях кабелем, состоит из следующих этапов:
- Кабель располагается в основании бетонной конструкции прямо перед заливкой раствора;
- Кабель фиксируется крепежными элементами;
- В процессе установки кабель не должен быть поврежден, а отдельные его участки не должны соприкасаться;
- Кабель подключается через электрический низковольтный шкаф.

Схема кабельного подогрева
Обратите внимание! При реализации данного метода необходима разработка схемы расположения кабеля и производство температурных испытаний.
Подогрев раствора при помощи сварочного аппарата
Реализация метода с использованием сварочного оборудования
Зная при какой температуре греют бетон, можно использовать для подогрева и сварочный аппарат.
Для реализации подобного метода понадобится следующее оборудование и материалы:
- Несколько кусков арматуры;
- Лампы накаливания;
- Градусник.
Арматура в данном случае располагается параллельно цепи, состоящей из прямых и обратных проводов. Между ними располагают лампы накаливания, с помощь которых будут производиться измерения напряжения. Для измерения температуры используется самый обыкновенный градусник.
Процесс затвердевания раствора достаточно длительный и может занимать около месяца. В процессе прогревания и затвердевания раствора конструкция ни в коем случае не должна быть залита водой и подвержена холоду.
Данный метод применим при необходимости обогрева небольших бетонных заливных конструкций и приемлемых погодных условиях.
Подогрев бетона зимой
В зимнее время наиболее актуальным становится вопрос о том, как и при какой температуре прогревают бетон. Это связано с тем, что в это время наиболее часто можно наблюдать явление кристаллизации воды в растворе, что исключает ее участие в химических реакция связанных с затвердеванием массы.
Именно потому подогрев бетона зимой — это очень важная процедура, которая может быть реализована следующими методами:
- Введение в раствор противоморозных добавок;
- Подогрев методом «Термоса».

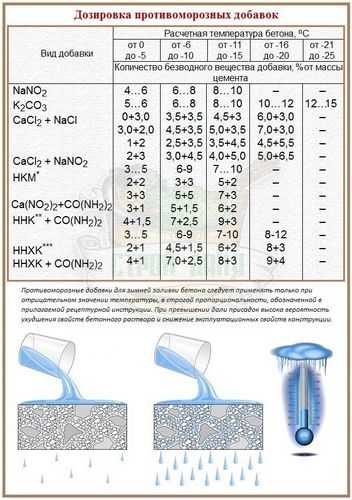

Противоморозные добавки

Добавки на основе из антифриза
Противоморозные добавки способны выдержать сильнейшие холода даже при температуре -30 градусов. Состав таких добавок может быть различным, но основным компонентом является антифриз – вещество, не дающее воде замерзнуть.
Любой строитель своими руками может добавить противоморозные средства в раствор.
Для железобетонных изделий или арматурных перекрытий лучше использовать добавки с добавлением нитрита или формата натрия. Именно эти добавки обеспечат конструкции также сохранение физических и химических свойств и станут антикоррозийной защитой для железобетона в условиях низких температур.
Совет. Если после затвердения таких монолитных конструкций вам потребуется просверлить отверстие или поровнять края, можно воспользоваться такими методами, как алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами.
Метод термоса
Суть данного метода кроется в укладке бетона в теплую подогреваемую опалубку, которая будет весь период затвердевания сохранять температур 20-25 градусов. За счет такого подогрева конструкция и будет сохранять прочность.
Совет. Для ускорения процесса отвердения можно в подогретую опалубку заливать подогретый раствор.
В заключение
Заливка бетона зимой
Подогрев бетонного раствора в зимний период — это необходимая составляющая производства строительных работ. Методов подогрева бетонной массы может быть достаточно много и выбор той или иной схемы следует производить индивидуально для каждой конструкции в соответствии с ее основными параметрами.
А видео в этой статье откроет вам еще больше особенностей и нюансов процесса подогрева раствора для создания монолитных бетонных изделий.
masterabetona.ru
