Бур для скважины своими руками: воду для участка вы добудете сами. Бур своими руками для скважины


Как сделать бур для бурения скважин своими руками?



Как сделать самодельный бур

Работы, связанные с бурением могут быть совершенно разными. Все будет зависеть от грунта, с которым придется работать. Именно по такому типу работы и будет выбираться инструмент. Если речь идет о мягких грунтах, то вполне достаточно использовать самодельный бур. В таком случае можно получить глубину скважины до двадцати метров.

В создании такого самодельного инструмента придется использовать разъемную буровую трубу, ручку и бур. Причем если говорить именно о буре, он может быть изготовлен несколькими методами. Однако как бы ни был сделан, его основная отличительная особенность, это применяемый материал. Такая часть инструмента изготавливается всегда исключительно только из металла. Соответственно, перед тем как приниматься за изготовление подобного бура необходимо ознакомится с азами сварочных работ, и приобрести все необходимое для этого оборудование.

Бурение скважин буром самодельного типа

Спиральный бур

Теперь перейдем непосредственно к практической части работ. Начнем с описания, как можно самостоятельно собрать и применить спиральный бур для скважин. Не стоит усложнять себе жизнь, и рассмотрим самый простой и доступный метод.

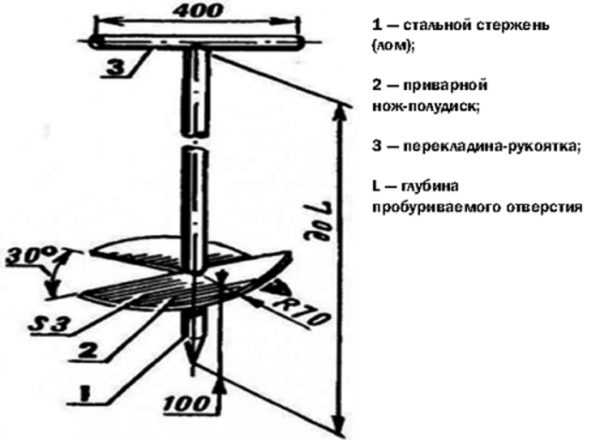

В этом варианте инструмент делается в виде металлического стержня. Причем очень важно запомнить, что его конец должен быть, хорошо заострен. Также в комплекте идет несколько ножей. Их приваривают примерно в двадцати сантиметрах от кончика.

Чтоб изготовить самостоятельно бур для скважин, ножи к нему необходимо взять две части стального диска 10 – 15 см. Вот эти пластины привариваются в двадцать градусов по горизонтали. Главная отличительная особенность они должны быть точно параллельны. В результате составит сорок градусов. Ну и последнее, это заточка ножей и от нее будет зависеть, насколько легко впоследствии станет работать с буром.

Для сравнения стоит указать, что подобный инструмент, но который изготавливается на заводах, делается со специального сплава. В результате работы эта сталь не будет нагреваться. Так же она будет закручена в спираль, то немного облегчит работу по вхождению в грунт. Шаг витков это диаметр. Безусловно, такой инструмент будет немного удобнее самодельно, однако и существенно дороже.

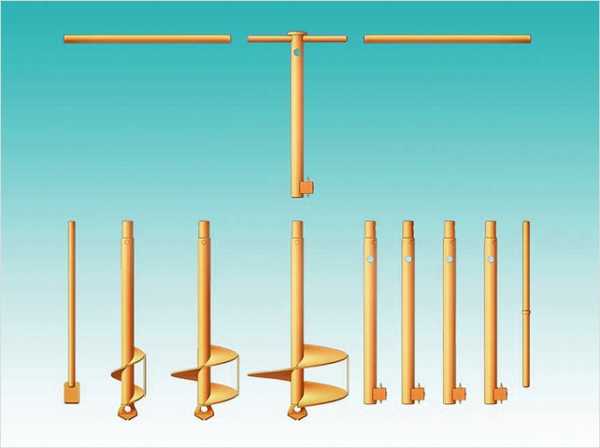

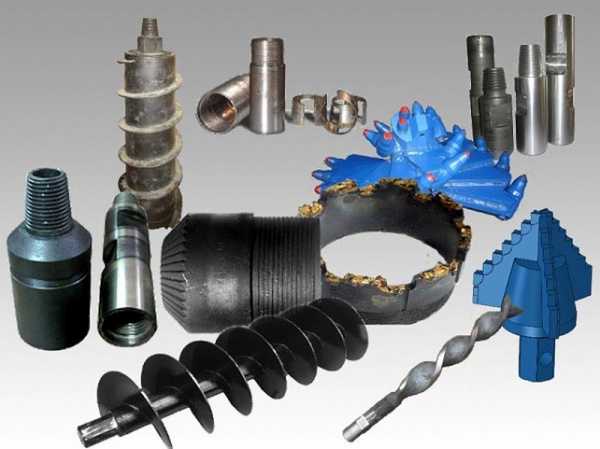

Буры для бурения скважин

С первым типом самодельного бура все ясно и настало время уделить внимание еще одной модели, которую так же можно выполнить в домашних условиях. Рассмотрим, что такое ложковый бур для скважин, и какие его отличия.

Главная его особенность в том, что именно такой тип инструмента по бурению применяете, когда необходимо работать с устойчивыми и осыпающимися грунтами. Это такие грунты, как суглинки, морской песок и другие виды. Удобство именно такого будра в том, что здесь вместо лезвий используются своеобразные буры-ложки.

Итак, немного практики. Самодельный ложковый бур для скважин имеет внешний вид цилиндра. На его боках мастер должен выполнить специальные продольные прорези. В некоторых случаях такая прорезь может двигаться по спиральной траектории. Длина подобного бура не превышает семидесяти сантиметров. Работа данного агрегата основана на том, что добываемый грунт удерживается в ложке за счет собственного сжатия. Соответственно от того, насколько сильно сыпучий грунт, будет изменяться прорезь.



Чтоб изготовить цилиндр подойдет листовая сталь. Ее сворачивают и сваривают в соответствии с необходимым диаметром. Однако, можно пойти и по более простому пути, просто взяв уже готовый кусок трубы необходимого размера. На боковой поверхности важно не забыть сделать прорезь, которая будет служить для удаления грунта.

Отметим, что подобный инструмент проводит выемку. Есть такие случаи, когда необходимо к нижней части такого бура приварить сверло по металлу. Главная задача, чтоб оси сверла и штанги были равными. В результате за счет такой конструкции можно будет пробурить говорить о бурении более глубокой скважины. Результат достигается за счет удаления лишнего грунта.

Также важно знать, что подобный инструмент необходимо периодически очищать от результатов бурения. Для этого необходимо просто поднимать его наверх.

Бур своими руками для скважин

Достоинства и недостатки самодельного бура

Прекрасно уметь делать все самостоятельно, однако необходимо понимать, насколько оценим, будет труд и рентабельна ли данная работа. Поэтому после изучения процесса создания собственного самодельного бура двух типов необходимо узнать обо всех достоинствах и недостатках их применения.

К преимуществам можно отнести.

  1. Не высокую стоимость работа и соответственно существенную экономию бюджета.
  2. Эксплуатация в те моменты, когда может быть сбоев в электричестве.
  3. Целостность ландшафта.
  4. К недостаткам относится.
  5. Ограниченные возможности по бурению скважин.
  6. Нет возможности проводить подобные работы в плотных грунтах.

Сложный физический труд.

Вот собственно и все, что необходимо знать о тех или иных особенностях работы с подобным инструментом. Окончательное решение каждый применяет сам для себя. Однако напоследок хочется отметить и те направления, в которых можно применять такой вид ручной техники. А это и строительство заборов, и посадка растений, и даже создание свайных фундаментов. Вообще много строительных работ можно проводить благодаря такому инструменту, так что лишним в хозяйстве бур ручной работы точно не будет.

Похожие статьи



aquarem.ru

Бур для скважины своими руками: что собой представляет установка

Отсутствие в загородном доме централизованного водопровода, колодца или скважины значительно усложняют жизнь. Один из оптимальных вариантов, чтобы обеспечить дом питьевой водой достойного качества – изготовить бур для скважины своими руками и самостоятельно пробить скважину. Такой способ возможен только в том случае, если водоносные жилы залегают на небольшой глубине, а почва сравнительно мягкая, тогда Вы можете сделать всю работу самостоятельно. В противном случае без помощи специалистов с профессиональными бурильными установками, для обустройства колодца или скважины под воду, обойтись будет очень сложно.

Чтобы бурить неглубокую скважину до 20 метров в мягком грунте, можно использовать самодельный бур для скважины. На данный момент существует несколько типов таких установок, которые мы рассмотрим в нашей статье. Также расскажем, как сделать самому бур для бурения скважин.

Что собой представляет установка для скважин своими руками

Далеко не всегда возможно оборудовать загородный дом артезианской скважины. Главная причина – отсутствие финансовых возможностей. Тем более, если дом используется в теплое время года, то такая конструкция нецелесообразна. Чтобы найти воду своими руками для небольшого домика, достаточно оборудовать неглубокую скважину в верхних водоносных слоях.

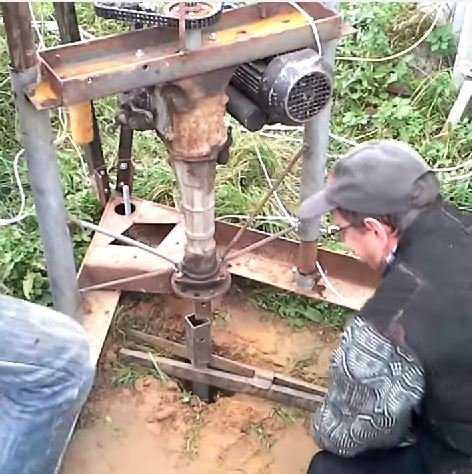

Малогабаритная буровая установка

Главные условия для бурения скважин на воду являются:

  • грунтовые воды не должны залегать глубже от поверхности, чем на 20 метров;
  • в процессе бурения не должно быть твердых пород, поскольку самодельная установка может бурить только мягкую почву.

Для того чтобы изготовить самостоятельно такое оборудование, нужно обладать знаниями, а также слесарным опытом. Для того, чтобы облегчить работу, рекомендуем воспользоваться нашими советами. На данный момент существуют три типа буровых установок, о которых мы расскажем в нашей статье. Но самостоятельно можно сделать два из них – это вращательные и ударно-канатные.

Ударно-канатные проще в изготовлении, поскольку для этой работы не нужно применять никакое сложное оборудование. Для этого нужно просто сделать несложную установку из тех материалов, которые наверняка есть у Вас. Кроме того, сделать скважину при использовании данного типа оборудования можно даже самостоятельно, Вам не нужны будут помощники.

Процесс бурения заключается в том, что с большой высоты вниз опускается труба, на конце которой есть острый наконечник. Другой конец этой трубы нужно привязать канат и закрепить к корпусу. На практике это выглядит следующим образом: при падении трубы с высоты и удара о почву, часть грунта отслаивается и поднимается вверх. Таким образом, происходит процесс углубления. Так продолжается до тех пор, пока не получиться скважина достаточной глубины. После того, как сделаете несколько ударов, трубу нужно поднять наверх для того, чтобы удалить грунт, который находится внутри трубы. На поверхность нужно вытащить с помощью лебедки. Чтобы прочистить, нужно использовать тяжелый молоток, которым бьют по корпусу трубы. Данный способ известен очень давно, он использовался еще в Древнем Китае.

Для вращательного типа бурения используется бур. Он врезается в почву вращательными движениями, а также подает наверх грунт. Для такого типа бурения Вам потребуется помощь по крайней мере одного помощника. Вместе с помощником, который находится на другой стороне штанги, Вы должны крутить с помощью лома или металлической трубы.

Такой метод характеризуется высоким уровнем продуктивности. Если грунт мягкий, скважину возможно пробурить на протяжении очень короткого времени. Для установки нужны будут бур соответствующего диаметра, штанги, которые будут использоваться по мере углубления, а также трубы или ломы, чтобы привести в движение установку.

Можно использовать два типа бура: ложковый и спиральный. Сделать их можно самостоятельно. Об этом мы расскажем в нашей статье.

Как сделать ударный бур

Чтобы сделать своими руками ударный бур, нужно полностью следовать нашим рекомендациям. С его помощью Вы сможете значительно сэкономить на обустройстве скважины.

Первое, что нужно сделать – это соорудить треногу в том месте, где будете бурить. Она должна быть высотой примерно 3 метра. Сверху закрепляем канатный блок. Чтобы поднимать трубу (патрон), нужно использовать лебедку, поскольку имеет достаточно большой вес. Лебедку закрепляем на одну из опор треноги.

Установка для ударного бурения скважины

Чтобы сделать патрон для данной конструкции, нужно использовать толстостенную трубу. Она должна быть достаточно тяжелой, чтобы могла пробивать почву. Нижний конец нужно хорошо заострить, а сверху делаем отверстие, где будет крепиться канат для поднимания и опускания. Нижняя часть будет подвергаться сильным нагрузкам, поэтому, чтобы она в процессе работы не деформировалась, её нужно хорошо закалить. Затачивать можно несколькими способами. В первом случае только стенку, а во втором – сделать зубцы.

Чтобы было проще вынимать почву из патрона, который накапливается в процессе, в верхней части нужно проделать радиальные отверстия или прорези.

Для того чтобы работа была более продуктивной, по возможности можно использовать более мощную лебедку, соответственно патрон можно сделать тяжелее. Сверху можно установить грузы из стали.

Как изготовить винтовой бур

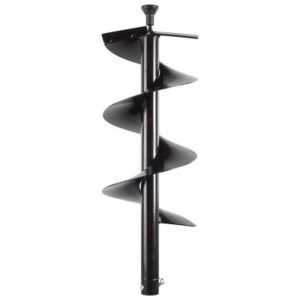

Спиральный бур еще называют шнековым. Для того, чтобы его сделать самостоятельно, потребуется толстостенная труба, которая будет использоваться в качестве вертикальной штанги, режущий инструмент из твёрдосплавного материала внизу трубы, а также витков спирали вдоль всей штанги. Для витков нам потребуется закаленная сталь.

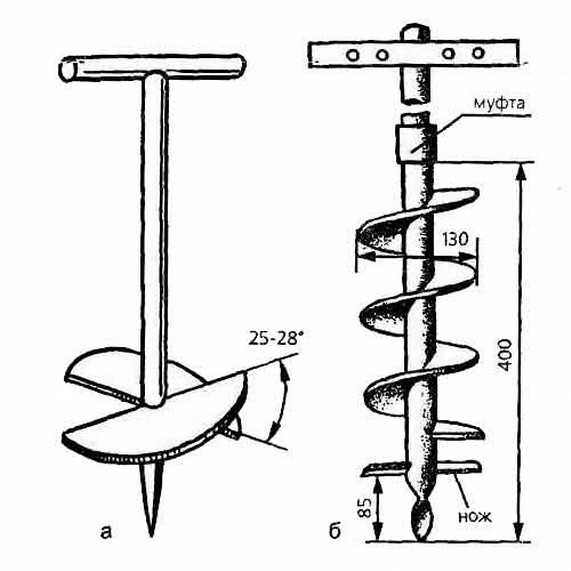

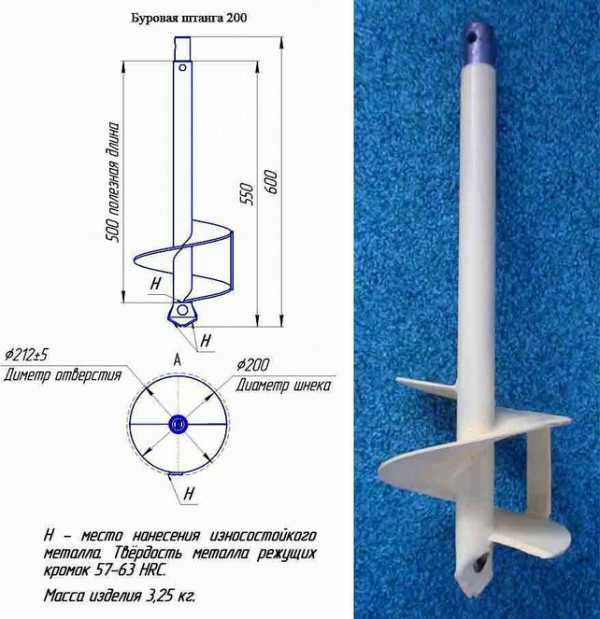

Чертеж винтового бура

Чтобы углубляться в грунт, устройство нужно вращать. В процессе режущая часть будет врезаться в почву, а витки подавать грунт на поверхность. Таким образом, грунт, который выталкивается на поверхность, будет создавать дополнительный груз при бурении. Чтобы эффективность была максимальной, бур нужно периодически вынимать на поверхность и прочищать.

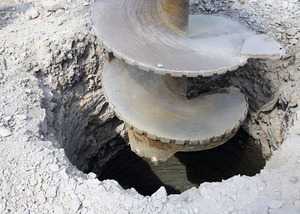

Пример шнекового бура

Одним из самых простых и часто используемых типов самодельных буров является дисковый. Чтобы его сделать, нужна будет толстостенная труба и диск из стали. Толщина диска должна быть от 4 до 6 мм диаметром, соответствующим диаметру скважины.

Нижняя часть трубы затачивается, можно приварить острый наконечник из закалённой стали. Диск нужно распилить пополам. Внешнюю часть обеих половин нужно хорошо заточить или сделать зубцы. Затем их привариваем с разных сторон к штанге. Расстояние от диска к наконечнику должно быть 12,5 см. Они должны располагаться к продольной оси под углом 700, таким образом, между половинками получиться угол 400.

Сверху на вертикальной штанге делаем резьбовую муфту для того, чтобы наращивать длину бура в процессе углубления.

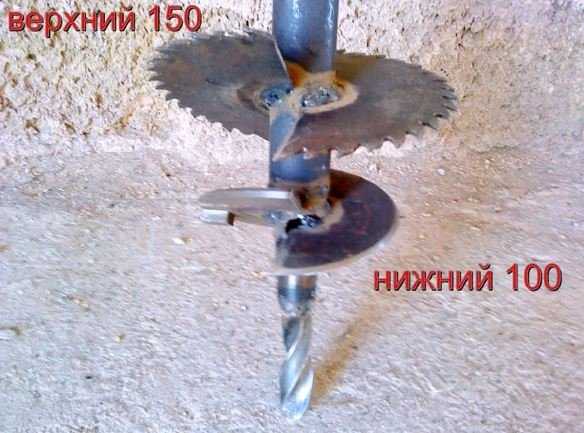

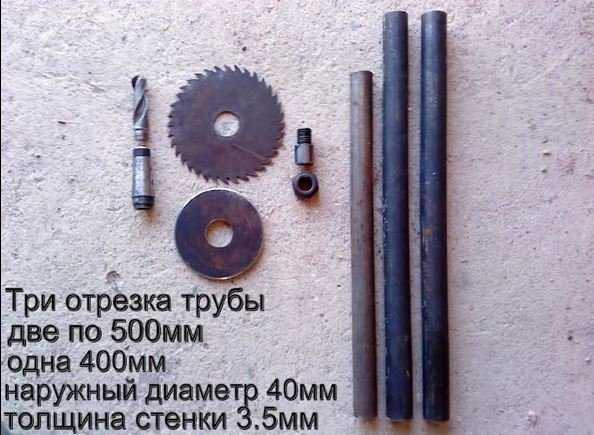

При изготовлении шнека лучше подойдет диск циркулярной пилы. При этом нужно, чтобы диаметр был подобран правильно в соответствии с диаметром будущей скважины.

Изготовление винтового бура – процесс сложнее. Для его изготовления нам потребуются стальные полосы, которые в процессе нагревания скручиваются. Соседние витки должны располагаться на расстоянии друг от друга равной ширине лопасти.

Как сделать ложковый бур

Если Вы хотите сделать скважину в мягких породах грунта, лучше всего для этого дела подойдет такой тип бура. Бур-ложка разрыхляет грунт одновременно внизу и по бокам отверстия. Почва собирается в цилиндрическом корпусе, поэтому нужно иногда вытаскивать бур и прочищать от накопившейся почвы.

Для изготовления также потребуется толстостенная труба соответствующего скважине диаметра. В процессе изготовления нужно будет использовать сварочный аппарат, а также слесарные инструменты.

Образец ложкового бура

В трубе делаем продольный надрез, затем придаем трубе вид, напоминающий ложку. Для этого используется тяжёлый молот и лом. Нижнюю часть нужно заточить и приварить по центру толстое сверло. Сверху привариваем штангу таким образом, чтобы она была сдвинута в сторону примерно на 1 сантиметр. Все части, которые будут участвовать в разрезании грунта, нужно закалить. Размер выреза подбирается в соответствии твердости грунт. Чем мягче и суше грунт, тем размер должен быть меньше.

kolodeconline.ru

Бур для скважины своими руками — чертежи

Различные земляные работы, а также бурение скважин могут проводиться как автоматизированной буровой установкой большой мощности и с большой глубиной бурения, так и небольшим ручным буром. В тех случаях, когда необходимо выполнить глубокую скважину на воду, без крупной передвижной буровой установки обойтись не удастся. Однако в ряде случаев можно обойтись небольшим самодельным буром.

Содержание:

  1. Применение ручного бура
  2. Конструкция бура, особенности
  3. Разъемная буровая труба
  4. Спиральный и ложковидный бур

Применение ручного бура

Бур для скважины небольших размеров сможет быть полезен не только для бурения самодельных скважин для воды, но и при выполнении других земляных работ на участке: для установки опорных столбов, возведении временных конструкций и прочих работ, где необходимо выполнить обычную лунку небольшого диаметра. Буры такого типа не получится применять на твердой или каменистой почве, но с их помощью можно сделать скважину до 20 метров глубиной. Глубина скважины будет зависеть и от характеристик почвы, но в первую очередь от прочности разъемной буровой трубы.

Буровая труба — один из главных элементов конструкции ручного бура в том случае, если стоит задача устроить довольно глубокую скважину. Длина трубы будет увеличиваться по мере того, как сам бур будет уходить в почву. Есть также и предел физических возможностей, после которого выемка почвы и прокручивание резца будет довольно проблематичным.

Конструкция бура, особенности

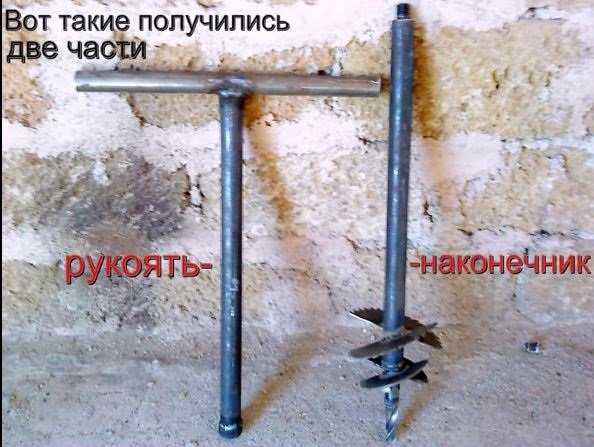

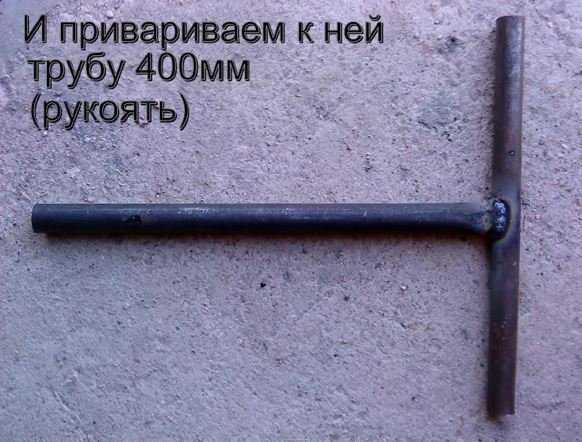

Немаловажным конструктивным элементом ручного бура станет также ручка, которая отвечает за удобство использования. Она может быть рассчитана как на одного человека, так и на двоих, в зависимости от сложности почвы и глубины бурения.

Соединение ручки и верхней части разъемной буровой трубы производится сваркой, а прокат, из которого ручка будет выполнена, должен иметь хороший запас прочности, чтобы выдержать высокую нагрузку, не пружинить и не демпфировать прикладываемое усилие.

Разъемная буровая труба

Остановимся вначале на технологии изготовления этих двух элементов. В зависимости от того, для каких целей будет применяться бур, размер штанги, буровой трубы, может быть различным. Для посадки кустарников и вкапывания столбов будет достаточно полутораметровой трубы. Длиннее ее делать не всегда имеет смысл, поскольку длина штанги обратно пропорциональна способности металла сопротивляться усилию на скручивание. Слишком длинная штанга, состоящая из одной секции, будет попросту неудобной в работе. Если же глубина лунки или скважины превышает полтора метра, тогда есть смысл делать разъемное соединение. Длина секции разъемной штанги может быть 1-1,2 м. Этого вполне достаточно, чтобы подобрать необходимую длину буровой трубы и постепенно наращивать ее по мере продвижения в глубину.

Если необходим длинный буровой стержень, тогда можно поступить по нескольким сценариям:

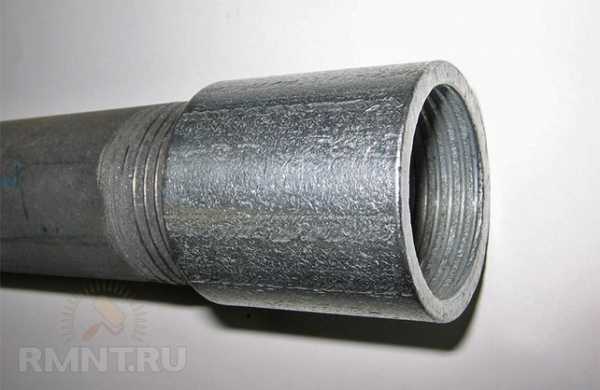

  1.  Оптимальный вариант для соединения штанг между собой — резьбовая муфта. Внутри каждой из секций нарезается резьба в соответствии с размерами трубы, изготавливается резьбовая муфта необходимой длины. Чтобы исключить самопроизвольное раскручивание соединения, применяют шплинтовой фиксатор. Просто и надежно.
  2. Если диаметр буровой трубы не сильно большой, к торцам каждой из секций можно приварить болт и гайку соответствующего диаметра. Такой вариант проще, но он менее надежен, поскольку сварочное соединение на тонкостенной трубе может иметь недостаточную прочность. Да и с фиксацией резьбового соединения придется поиграться.
  3.  Самый простой метод — нарезать муфты из трубы большего диаметра, чем сама штанга, после этого на одном конце секции муфта наглухо приваривается к трубе, с другой стороны в муфту свободно входит следующая секция, а чтобы секции не проворачивались, поперек вставляется болт и фиксируется с другой стороны гайкой.

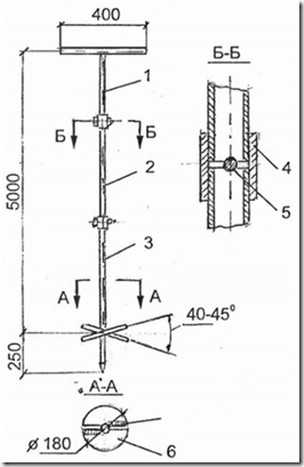

Чтобы изготовить бур для скважин своими руками чертежи которого мы привели на страничке, естественно, одной штанги будет недостаточно.

Спиральный и ложковидный бур

Основным рабочим органом все же будет нож для бурения. Изготовит его можно тоже несколькими способами. Выбор конкретного способа зависит от типа почвы, глубины бурения и мастерства при изготовлении ножа для бура своими руками. Есть три доступных для изготовления типа ножа:

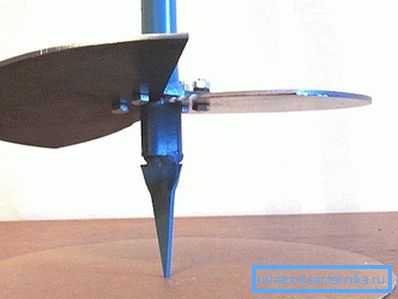

  1.  Листовой спиральный короткий бур. Самая простая конструкция. Диаметр бура выбирается произвольно, в зависимости от поставленных задач, только стоит учесть, что чем больше будет диаметр бура, тем тяжелее буде вращать ручку. Такой нож выполняется из листового металла толщиной 1,5-3 мм. Режущая поверхность затачивается, а кромки располагаются под углом 35-40 градусов к буровой трубе.
  2.  Фактически тот же эффект будет достигнут, если найти старые металлические диски от циркулярной пилы. Они не гнутся, но их можно разрезать пополам и расположить половины под тем же углом, что и простом спиралевидном буре.
  3.  Более амбициозная конструкция — бур ложкового типа. Его не используют для устройства мелких скважин. Как правило, ложковидным буром бурят скважины на воду до 20 метров глубиной. Фото и чертежи такого бура представлены на страничке.

Такой бур выполняется из трубы диаметром, который будет достаточным для размещения в скважине оборудования, а длина бура может быть до метра. На конце такого бура приваривается сверло большого диаметра для центровки и правильного направления бурения.

Таким образом можно выполнить бур для скважины своими руками с небольшими временными м финансовыми затратами. Хорошей и продуктивной работы!

Читайте также Водоочистка скважинной воды для коттеджа

nashprorab.com

Учебник сантехника Полезные статьи о сантехнике, вентиляции, подключении и отводе воды

Как сделать бур для скважины своими руками

Из года в год все больше людей приходят к выводу, что сделать скважину на своем приусадебном либо дачном участке несложнее всего без привлечения экспертов. Это разрешает сэкономить большие средства на работе, но оборудование и оснастка для бурения стоят довольно много. Как раз исходя из этого самое рациональное решение – сделать раму, подъемный механизм и бур для скважины своими руками.

без сомнений, ответственной частью всей системы есть бур – без него нереально бурить скважину. Хорошее приспособление существенно облегчает работу, и этому вопросу направляться выделить самое внимание.

Основные изюминки изготовления буров разного типа

Перед тем как приступить к работам, необходимо решить, какой бур для бурения скважин оптимальнее подходит к вашим условиям. Узнать это возможно, проконсультировавшись у экспертов, осуществляющих услуги по бурению, либо у тех, кто самостоятельно делал источник. Рассмотрим пара самых распространенных, хорошо зарекомендовавших себя вариантов.

Спиральный бур

Таковой инструмент частенько употребляется экспертами-специалистами, что говорит об эффективности и надежности данного типа конструкции. Не обращая внимания на кажущуюся сложность, его возможно изготовить и дома, и пускай самодельный бур для скважин не будет прекрасным и аккуратным, но со своей основной функцией он справится превосходно.

Процесс его изготовления достаточно несложен, для этого пригодятся болгарка, сварочный аппарат и нужные материалы.

Инструкция по изготовлению выглядит приблизительно так:

  • Сначала подбирается стальной круг либо прочная толстостенная труба, которая и будет основной осью приспособления. Заготовка должна быть достаточно прочной, поскольку нагрузки на оборудование в ходе бурения высоки.

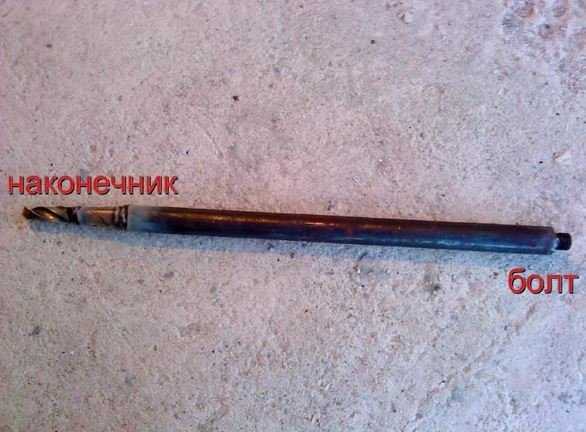

  • Потом нужно изготовить направляющий наконечник, в случае если у вас имеется готовая деталь, то данный пункт возможно пропустить. В случае если же его нет, берется полоса металла, нагревается и загибается в спираль, по окончании чего один конец обрезается для придания острой формы наконечнику, в итоге должно оказаться что-то, подобное изображенному на фото:
  • Потом в торце трубы либо круга делается прорезь таковой ширины, дабы в том направлении вставлялся наконечник, по окончании чего детали свариваются.
  • Следующим этапом есть изготовление режущей спирали. Дома сложно выгнуть полосу металла, но выйти из обстановки возможно достаточно : уже использованный диск по дереву или бетону и разрезается пополам, по окончании чего половинки привариваются приятель напротив приятеля под углом 20 градусов. В большинстве случаев хватает 1-2 дисков диаметром 180-200 мм.
  • Потом стоит позаботиться о креплении бура к ручке и удлиняющих секциях, поскольку он будет работать на большой глубине. оптимальнее применять резьбовые соединения, каковые для обеспечения большей надежности дополнительно фиксируются шплинтовыми соединениями. Количество удлинителей зависит от предполагаемой глубины.

Совет! Ручка – кроме этого важная подробность ввиду того, что процесс достаточно тяжелый. Она должна быть удобной для работы двух человек, лучше сделать ее в виде двух труб, между которыми вварена муфта, внутренняя резьба которых соответствует резьбе на удлинителях. Возможно применять самозажимную муфту, тогда рукоятка будет крепиться на любом участке бура.

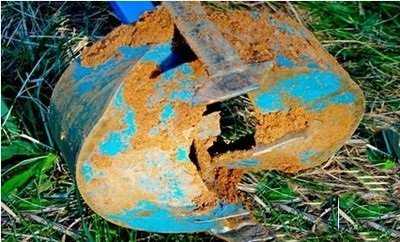

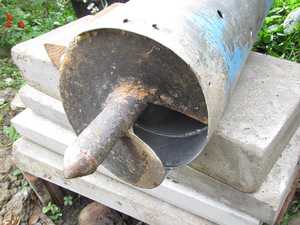

Бур из газового баллона

Обычно для качественного водозабора требуется скважина диаметром около 300 мм, приобрести такое приспособление очень проблематично, поскольку его цена начинается от 10 000.

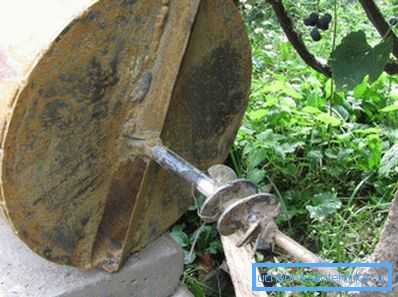

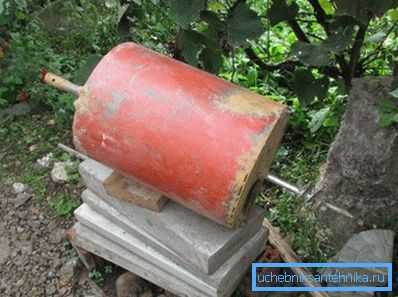

Но его возможно сделать самостоятельно из неисправного газового баллона:

  • Берется ненужный либо неисправный 50-литровый баллон, который нужно разметить и разрезать посредством болгарки, должен оказаться кусок 70-80 см.
  • Один из торцов заваривается железным страницей толщиной 3-5 мм.
  • Потом направляться вварить ось, очень важный нюанс – она должна быть смещена на 1 см от центра для лучшей работы. оптимальнее применять трафарет из картона, по нему определяется положение как снизу, так и сверху, где он фиксируется распорками.
  • Поперек нижней части делается прорезь шириной около 5 сантиметров, с одной стороны которой привариваются режущие ножи под углом приблизительно 20 градусов. Кроме этого не следует забывать и о направляющем наконечнике – для него подойдет каждая маленькая спираль, которую возможно сделать самому либо приспособить уже готовый узел.

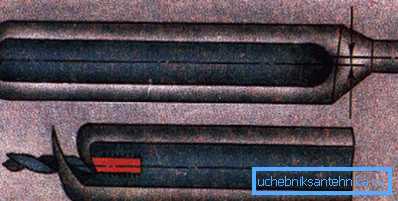

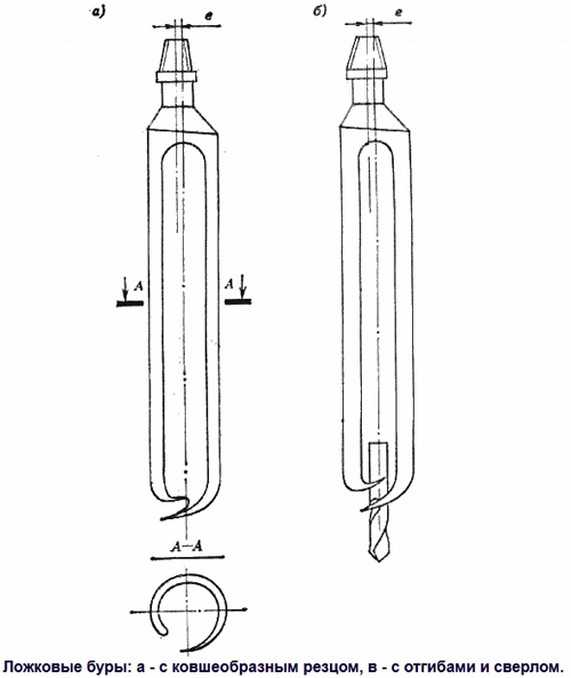

Ложковый бур

В случае если грунт в месте размещения скважины осыпающийся и в почве присутствует большое количество глины, работу лучше осуществлять посредством бура-ложки. Изготовить его возможно и самостоятельно, для этого пригодится кусок трубы нужного диаметра.

Последовательность работ такова:

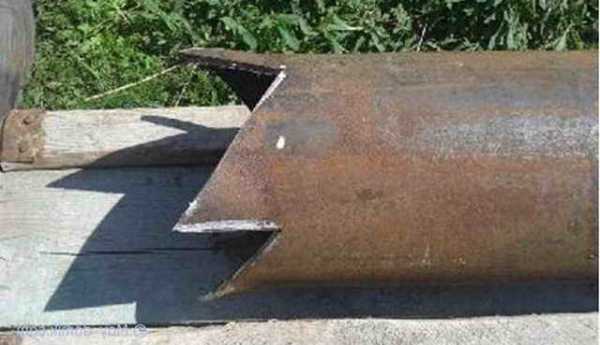

  • Берется кусок трубы длиной 70-80 сантиметров, и на 2/3 длины на нем делается продольный разрез шириной 6-8 сантиметров.
  • В нижней части один конец загибается в виде ложки пол углом приблизительно 20 градусов, а второй находится параллельно, такая конструкция разрешает подрезать грунт и проходить ему вовнутрь.
  • Многие делают маленькое смещение оси – до 5 мм, тогда устройство делает отверстие на 1-2 сантиметра шире собственного диаметра.

Обратите внимание! Направляющей может служить любое большое сверло, а кое-какие и вовсе обходятся без него, делая окончание полукруглым, как продемонстрировано на фото.

Рамочный бур

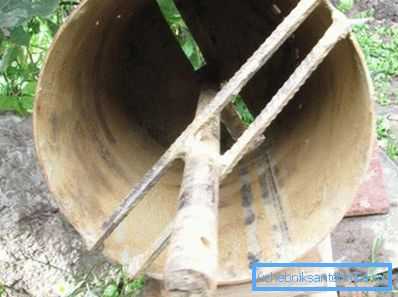

Весьма несложная, но, по отзывам пользователей, действенная система. Цена бура для скважин рамочного типа низкая, что делает его самым привлекательным вариантом при малом количестве средств.

По фото видно, что сделать конструкцию достаточно : ось, к которой приваривается рамка, один из торцов которого делается в виде ножей под углом 20 градусов. В конце приваривается маленькой наконечник.

Другие типы оборудования и особенности работы

Многих интересует, возможно ли применять мотобур для скважины. Необходимо подчеркнуть, что выполнить отверстие в верхних слоях почвы с его помощью достаточно комфортно. Но дальше его тяжело держать в ровном положении, помимо этого, работа на громадной глубине очень сильно перегружает оборудование.

И еще один момент, который направляться предусмотреть: дабы перед вами не поднималась неприятность, как достать бур из скважины, в то время, когда он ушел достаточно глубоко, необходимо осуществить особый каркас, к которому прикрепляется ручная либо электрическая лебедка. Так вы существенно облегчите себе труд.

Вывод

Изготавливая приспособление для бурения самостоятельно, вы экономите большие средства и получаете орудие нужной вам конфигурации (определите тут, как сделать бур для скважины дома).

Видео в данной статье поведает о некоторых изюминках процесса изготовления.

uchebniksantehnika.ru

Как сделать своими руками бур для бурения скважин : как сделать самому

Очень часто в частных домах или на дачах отсутствует центральное водоснабжение. Это не является проблемой, если обустроить у себя колодец или скважину, но бурение скважины стоит довольно дорого, и зачастую дачники попытаются сделать скважину своими руками. Этот процесс довольно трудоемкий, но вполне возможный, и о тонкостях его реализации мы расскажем ниже.

Как самому пробурить скважину?

Перед тем как начать бурение, необходимо, в первую очередь, определить, на какой глубине находится водоносная жила. Это можно уточнить у соседей. Вручную можно попробовать пробурить не более 25 метров, если почва мягкая. Бур обязан иметь диаметр не менее 20 см, чтобы в скважину была возможность пропустить обсадную трубу.

Прежде чем начать бурение скважины, нужно отыскать на вашей территории самый низкий участок, но учитывайте, что он обязан быть максимально далеко от септика и иных мест, которые смогут загрязнить воду.

На участке, где предполагается бурение, для начала нужно выкопать шурф. Его размер, как правило, составляют два на два метра. Глубину достаточно сделать в метр. Для того чтобы стенки шурфа не осыпались, их можно закрепить их досками.

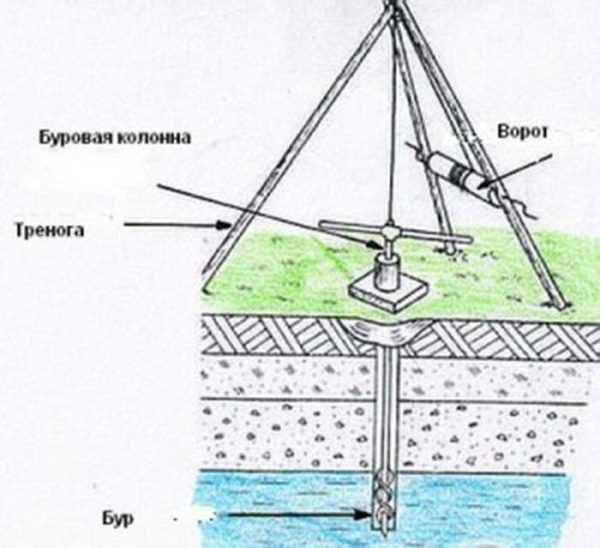

Затем можно начинать устанавливать треногу. Для этого вам будут необходимы три бруса, сечение которых должно быть не менее 20 см. Для этих целей можно также выбрать стальные трубы длиной 5 метров.

Трубы или брус необходимо выложить на земле треугольником. После надо сделать в них отверстия и засунуть туда трубу. Ее нужно закрепить, чтобы опоры конструкции не съезжали. После в треноге необходимо зафиксировать лебедку. Если вы решили установить механическую лебедку, то сверху конструкции нужно закрепить цилиндрический блок, через него можно будет перекинуть трос.

Стандартная схема шнека для бура

Как правило, скважина своими руками бурится с помощью шнека: это, так называемое, сверло для бура. Чтобы начать производить бурение, вам обязательно будет необходим помощник. Шнековый бур опускается в землю, и его вращают по часовой стрелке. Бурение намного удобней делать вдвоем. Когда бур полностью войдет в грунт, его необходимо достать лебедкой. Бур очищают от земли и опять опускают в грунт. Это длится до тех пор, пока вы не упретесь в водоносную жилу.

Для того чтобы бур смог глубже копать, его нужно удлинить с помощью металлических штанг. Бур можно приобрести в строительном магазине или арендовать, но при этом уточните, для каких именно грунтов он предназначен.

Затем, когда вы закончите бурение, будет необходимо почистить скважину от разного мелкого мусора. Для чего вам потребуется желонка. С помощью этого инструмента можно освободить скважину от сторонних предметов и выровнять ее стенки.

Засыпка щебнем

Затем, когда вы почистили скважину, ее дно необходимо засыпать слоем щебня. Потребуется мелкий щебень, но можно использовать и гравий. Нужно насыпать слой приблизительно в 35 см, после чего в скважину надо опустить трубу с фильтром. Трубы лучше всего выбрать пластиковые.

Затем, когда труба с фильтром заняла нужное положение, можно начинать крепить остальные трубы, для чего их опускают по одной. Можно подбить их кувалдой, чтобы они плотней легли между собой.

Сделанная скважина может наполняться трубами постепенно. Но для этого потребуется сделать скважину более широкую по диаметру, иначе бур просто повернет вам трубы. В данном случае труба после каждого опускания бура подталкивается вниз. Когда бур дойдет до водного слоя, трубу необходимо заглубить, чтобы она не закрыла доступ к воде.

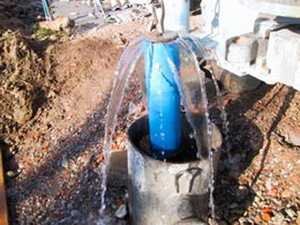

Перед тем, как вы опустите фильтр, скважину необходимо прокачать с помощью насоса. Чтобы правильно выбрать насос для бурения скважины, нужно непременно учитывать следующие параметры:

  • удаленность скважины от жилого помещения;
  • размер обсадной трубы;
  • показатели глубины и дебет скважины.

Оставшееся расстояние между скважной и трубой заполняется цементно-песчаным раствором, он защищает скважину от талых вод.

Гидробурение

Если у вас на участке глинистый грунт, то можно использовать гидробурение скважины. Этот способ существенно сэкономит ваше время и силы.

Чтобы бур смог работать, будет необходима техническая промывочная вода, которую оборудование заливает в место углубления бура. От вас потребуется соорудить буровую установку, ее можно приобрести или арендовать. Затем, когда вы установили бур, необходимо выкопать приямок приблизительно метр в глубину и такого же размера в ширину. Этих ям потребуется несколько. Их нужно соединить траншеями между собой. Приямки наполняются технической водой, после в них опускается шланг от установки. Поскольку в приямках, помимо воды, находится еще и глиняная взвесь, то буровая установка будет использовать ее для шлифовки стен скважины.

Установка очистительного фильтра

Этот очистительный элемент необходим для того, чтобы в воду не смогли попасть со дна скважины крупные частицы мусора. Фильтр для скважины вполне возможно сделать своими руками. Сам фильтр состоит из нескольких элементов:

  • Отстойник под фильтром.
  • Сам фильтр.
  • Небольшое пространство над ним.

За счет свободного пространства над фильтром, его можно закрепить к обсадной трубе. Фильтр изготавливается в форме сетчатой перегородки, она будет мешать мусору и камням проходить в трубу. Отстойник требуется, чтобы грунт и ил находились там и не проникали в трубу. Удобней всего сделать дырчатый фильтр. Для чего в трубе проделывается множество отверстий. Они обязаны располагаться в месте, в котором труба будет соприкасаться с водой. Шаг между отверстиями обычно выбирается не более 3 см. Проделывать отверстия желательно под наклоном в 50 градусов. Отверстия в трубе нужно зачистить и удалить мусор. Нижняя часть фильтра закрывается деревянной пробкой. На отверстия желательно наложить сетку с мелкой ячейкой.

Есть и другие варианты изготовления фильтра своими руками, к примеру, гравийный фильтр для скважины. Для этого вам будет необходимо обсыпать с устья скважину небольшим гравием. Гравий обязан быть хорошо почищен. Толщина этого слоя не должна быть менее 60 мм.

Обустройство скважины

Как видно, скважину для воды своими руками, пробурить не так уж и сложно. Но все вышеописанное не является завершением работ. Чтобы скважину можно было использовать ежегодно, нужно обустроить кессон, он стабилизирует в скважине разницу температур.

Сделать кессон своими руками также вполне возможно. Кессон – это специальный, куда будет размещено все оборудование для работы скважины. Можно изготовить его любой формы и любого размера – самое главное, чтобы человек смог в него спуститься. Легче всего сделать бетонный кессон. Если у вас близко подземные воды, то вам нужно будет его гидроизолировать. Сооружается кессон довольно просто. Вначале устанавливается опалубка, после в нее опускается армированный каркас, и вся конструкция заполняется бетоном.

Чтобы в скважину не проникал мусор, необходимо сделать оголовок. Для этого вам будет нужен стальной лист толщиной в 12 мм. Из него необходимо вырезать фланец, внутренний размер которого должен быть немного больше наружного диаметра трубы. После по фланцу вырезается заглушка, к ней необходимо приварить вводный штуцер. На нем будет держаться водопровод и кабель.

Бур для скважин своими руками

Бур для скважин делается из металла. Непосредственно бур представляет собой конструкцию из металлического стержня с заточенным концом. По бокам бура крепятся ножи. Для полостей-ножей можно использовать половинки от металлического диска толщиной около 15 см. Затем ножи необходимо приварить к стержню с наклоном приблизительно 22 градуса. Половинки диска размещаются друг напротив друга. Между параллельными ножами наклон должен быть 44 градуса.

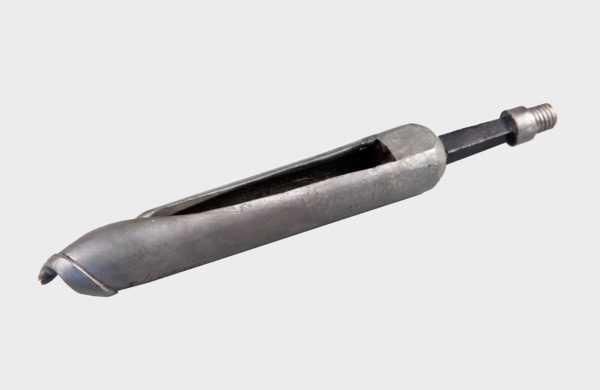

Можно сделать ложковый бур для скважин. Он имеет форму цилиндра с продольным разрезом сбоку. Длина этого бура составляет порядка 800 мм. Сделать этот бур можно из листовой стали, которую необходимо свернуть по требуемому размеру и зафиксировать сваркой.

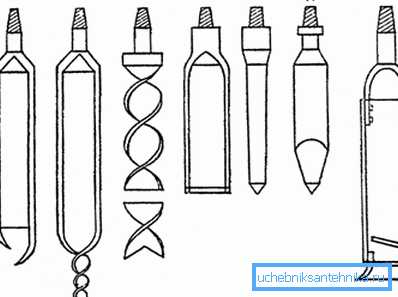

Чтобы проще было преодолевать различные пласты грунта, используют такие буры:

  • бур-ложки используют для песчаного грунта;
  • бур-долото применяется для разрыхления твердых пород;
  • спиральный бур (также называется, змеевик) используется для глинистых почв;
  • желонка дает возможность поднимать на поверхность землю.

Другие виды скважин

Есть и другие разновидности этих источников водоснабжения. Совершенно необязательно делать бурение на большую глубину: к примеру, можно сделать скважину до 20 метров, если соорудить абиссинский колодец. Он делается таким образом.

Земля пробивается на необходимую глубину до водоносной жилы. Для чего можно использовать дюймовую трубу с тонким наконечником в конце. На вбитой трубе крепится самовсасывающий насос, он будет создавать вакуум. Если эта скважина будет давать недостаточно воды, можно на участке установить несколько абиссинских скважин.

Чтобы пробить скважину, желательно найти легкий песчаный грунт. Не забывайте, что абиссинский колодец можно соорудить не на любом участке. Чтобы он работал, вода должна находиться не глубже 7 метров. Естественно, вы сможете прорыть и больше. Также учитывайте, что на каменистой почве сделать такую скважину не выйдет. Для абиссинского колодца обычно используют пластиковые или металлические трубы. Лучше всего их нарезать по два метра. Трубы заводятся в землю постепенно и крепятся резьбой. Можно пользоваться масляной краской для герметизации стыков или лентой для сантехники.

Можно для надежности соединения использовать и муфты. Если сооружение не будет герметичным, то оно просто порвется. Не забывайте, что диаметр наконечника должен быть больше диаметра трубы. В конце трубы нужно установить фильтр-иглу. Он необходим, чтобы обеспечить подачу чистой воды и защищать систему колодца от мусора. Иглу желательно делать металлической или непосредственно материала трубы. Чтобы изготовить фильтр иглу необходимо проделать в трубе отверстия диаметром 7 мм. Отверстия обязаны находиться в шахматном порядке. На отверстия крепят нержавеющую сетку. Вместо крышки к окончанию трубы крепят острый наконечник, который обязан быть немного шире непосредственно трубы. Для копья лучше всего выбрать олово.

Не стоит использовать свинец, поскольку он сильно загрязняет воду и просто сделает ее непригодной для употребления.

Скважина-игла может сооружаться по-разному: ее можно забивать или бурить. Чтобы забить конструкцию в землю, вам будет необходима забивная бабка, а непосредственно в трубу нужно все время лить воду. Затем, когда вода резко уходит в землю, конструкцию можно заглубить в грунт. Когда она опустится еще на 50 см, можно подключить насос.

При забивном способе есть шанс повредить конструкцию о камень или не попасть в водоносную жилу. Бурение в данном отношении надежней, но вам будет необходимо специальное оборудование.

Вначале надо определить месторасположения. Колодец может располагаться как на улице, так и в подвале помещения. После нужно выкопать яму шириной и глубиной в один метр. Верхний слой грунта можно убрать буром. После можно начинать забивать в землю трубу. Для этого потребуется груз приблизительно 35 кг. Подходят блины от штанги. Трубу надо направлять посередине ямы. Когда труба зайдет в землю, необходимо прикрутить второй отрезок и продолжать работу. По достижении водоносной жилы нужно промыть фильтр. Насосом необходимо удалить грязную воду. Площадка около колодца бетонируется. Затем можно подсоединять к водопроводу скважину.

Абиссинский колодец – это простейшее в обустройстве сооружение для воды своими руками, которое не потребует значительных затрат и довольно легко делается внутри помещения или на участке.

Подводя итог нужно сказать, если вам надо сделать скважину на даче для каких-то целей, то необходимо подготовить все требуемые материалы и инструменты, определить грунт, проанализировать возможности предстоящей конструкции, изучить различные виды буров и бурового оборудования, и сделать их самостоятельно.

presstile.ru

видео-инструкция по монтажу своими руками, особенности бурильных установок для скважинных конструкций на воду, фото

Для бурения неглубоких скважин в мягком грунте можно использовать самодельное приспособление. При этом максимальная глубина ствола может быть не более 20 м. Изготовить его можно имея небольшие навыки работы со сварочным аппаратом.

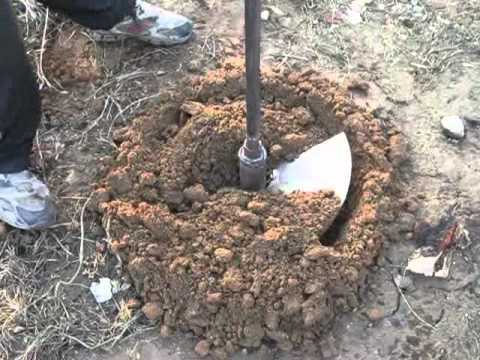

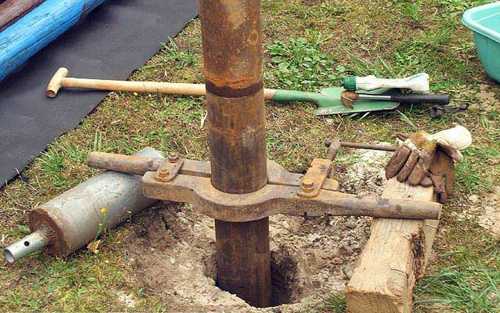

На фото – бурение скважины для воды на загородном участке самодельным инструментом

Конструкция

  1. Один из конструктивных элементов — разъемная буровая труба. Ее длина будет увеличиваться по мере увеличения глубины скважины.
  2. Следующая важная часть — ручка, которая позволяет вращать трубу своими руками или с помощником с помощью физических усилий.
  3. Главный элемент такого ручного инструмента — бур, изготовить который можно несколькими способами.

Совет: решили сделать бур, которым можно бурить самодельные скважины для воды самостоятельно, обязательно используйте металл.При этом у вас должны быть навыки работы со сварочным оборудованием.

Делаем бур самостоятельно

Ниже предлагается инструкция проверенной в работе конструкции. При работе соблюдайте правила техники безопасности.

Самый простой вариант — спиральный бур, для которого подбирается металлический стержень, конец которого хорошо заостряется. Для этого от острия наконечника отступите 200 мм и приварите 2 ножа.

Необходимые материалы для изготовления самодельного бура

Изготовить их можно из половинок стального диска, диаметр которого 100-150 мм. Приварите ножи к металлическому стержню под небольшим углом, не более 20˚ к горизонтали, расположив половинки напротив друг друга. Итоговый угол между ними составит 40˚.

С нижней части приварено сверло (наконечник), сверху болт – для соединения

Хорошо заточите режущие кромки ручного бура, тогда процесс будет происходить быстро и без затруднений.

Кстати, при изготовлении спирального бура на заводе, используют специальную инструментальную сталь. Ее сначала нагревают, а затем закручивают в спираль и закаляют. При этом шаг спиральных витков равняется их диаметру.

Изготовление рукояти

Рабочий процесс

От вращения рукояткой самодельный инструмент начинает врезаться в слой грунта заостренными ножами. Потом его нужно вытащить вместе со срезанной почвой наверх. Землю высыпают в стороне от места бурения скважины, например, в тачку, чтобы потом вывезти с участка. После чего процедуру повторяют снова.

Изготовление бура из двух дисков

По мере того, как самодельная скважина на воду будет увеличивать свою глубину, производите увеличение штанги инструмента. Основные элементы закрепляйте между собой резьбовым или втулочным соединением.

Для страховки от разъединения составных элементов, фиксируйте их дополнительно шплинтами. При поднятии удлиненного инструмента наверх, снимайте дополнительные звенья штанги.

Самодельный бур для скважин в окончательном варианте

Совет: используйте спиральный бур для глинистых грунтов или с мелким гравием, который попадается на пути его вглубь скважины.

Конструкция бура ложкового типа

Если грунт устойчив к осыпанию, например, суглинок, мокрый песок, лучше применять буры-ложки. Изготовить его можно самостоятельно из цилиндра, у которого в боковой поверхности необходимо сделать продольную прорезь.

Бывает, что ее форма может быть спиралевидной. Длина бура-ложки традиционно не превышает 700 мм.

Внутри извлекаемая порода держится за счет сжатия и прилипания. Поэтому для более сыпучих грунтов применяют более узкую прорезь в инструменте.

Сделать цилиндр можно из листовой стали, которую необходимо свернуть по заданному диаметру. Можно взять подходящий кусок металлической трубы, которая изначально имеет цилиндрическую форму.

Самодельный бур для скважины ложкового типа

Во время работы бур-ложка вынимает грунт горизонтальными нижними кромками и вертикальной кромкой. Глина, песок скапливается внутри цилиндра. Иногда можно внизу приварить простое сверло по металлу, но оно должно быть расположено строго по оси штанги.

Особенность инструмента в том, что если оси штанги и сверла совпадают, то линия оси корпуса вместе с режущей кромкой смещается на 1-1,5 мм относительно ее.

За счет такого взаимного расположения осей инструмент может пробурить отверстие большего диаметра, чем у него самого. Это происходит за счет убирания грунта с боковых стен скважины, благодаря продольной режущей кромке. Периодически необходимо поднимать инструмент наверх для очистки.

Знайте, что ложковый бур нормально проходит через обсадные трубы, которые ставят с целью недопущения обрушения шахты скважины.

Выгодно ли ручное бурение

Его преимуществом является:

  • низкая цена работ;
  • использование ручного насоса в период отключения подачи электрической энергии;
  • сохранение ландшафта на загородном участке, так как на него не будет заезжать специальная буровая техника.

Недостатки:

  • ограничение по глубине скважины;
  • невозможность использования в плотных грунтах.

Самодельная установка для бурения скважин в мягком грунте

Использовать самодельные буры можно не только для изготовления скважин. Они хорошо себя показали при установке заборов, устройстве столбчатых фундаментов, посадке растений и для других садово-строительных работ. Из вышесказанного стало понятным, что изготовить такого «помощника» под силу любому хозяину частного дома, если будет подходящий инструмент и некоторые навыки работы с ним.

Статьи по теме:

Вывод

Когда на загородном участке грунт мягкий, можно пробурить водяную скважину и простым самодельным инструментом. Для его изготовления понадобиться материал, который всегда найдется в хозяйстве, а также сварочный аппарат.

Бур после этого можно использовать и для других работ на участке. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

kolodec.guru

воду для участка вы добудете сами

Вопрос "быть ли воде на приусадебном участке?" равносилен размышлениям о том, быть или не быть приусадебному участку вообще. Ведь это животворящая влага и для огородных растений, и для садовых деревьев, и для домашней живности, и, разумеется, для человека.

Напрашивается единственный подходящий вариант: оборудование на участке колодца для водоснабжения. Это, однако, трудоемкий процесс, причем не из дешевых. Ставится ли деревянный сруб или монтируются бетонные кольца - в итоге это выливается в сумму, оказывающуюся владельцу участка не по карману. А самому производить работы по обустройству колодца попросту нереально.

Другое дело, если внимание обращено на скважину. Этот альтернативный вариант водоснабжения и дома, и приусадебного участка уже неоднократно опробован и успешно применяется. Самое главное: с такой работой, как бурение скважины своими руками, может справиться и один человек.

Лучше всего сначала провести "разведку на местности": поинтересоваться у соседей, насколько глубоко расположен уровень воды в их колодце по отношению к поверхности. Если 5 метров и меньше - такую скважину и обычный садовый бур осилит. А вот если глубже - без самодельной конструкции не обойтись.

Не стоит пугаться: бур для скважины своими руками может сделать любой человек, мало-мальски умеющий работать с металлом. Требуется создать конструкцию из трех основных частей: собственно бура, приспособления для его ручного вращения и разъемной трубы. Также понадобятся три бревна для сооружения простой вышки в виде треноги и цилиндр-лебедка с ручками для вращения.

Спиральный бур для скважины делается так. У металлического стержня заостряется один конец. Стальной диск толщиной в 2-3 мм разрезается пополам. Эти половинки привариваются к стержню друг напротив друга в 200 мм от заостренного конца под углом 20 градусов к горизонтали так, чтобы угол между ними составил 40 градусов. Получатся два ножа, нижние кромки которых нужно остро наточить. Такой бур для скважины, своими руками созданный, спокойно пройдет землю и песок, глинистый грунт и мелкий гравий, но с камнем не справится.

Хорошо, если есть доступ к работе в заводских условиях или в соответствующим образом оборудованных мастерских. Тогда спиральный бур можно изготовить из полосы инструментальной стали. Для этого ее нужно нагреть, скрутить так, чтобы получилась спираль, шаг которой равен диаметру, и затем закалить.

Когда подвешенный под треногой инструмент вращается, он своими ножами врезается в землю и уходит на глубину. Затем при помощи лебедки бур для скважины своими руками вытаскивается из шурфа вместе с разрыхленным грунтом. По мере углубления скважины необходимо производить наращивание трубы. Соединение ее сегментов может быть резьбовым или втулочным, но в любом случае оно должно прочно фиксироваться шплинтом, чтобы при вращении бура в обратную сторону не произошло разъединения. Работы прекращаются с появлением в шурфе разжиженного водой грунта.

Бур для скважины своими руками вкупе с приспособлениями позволяет справиться с задачей и в одиночку, но если за дело возьмутся двое - быстрая и комфортная работа гарантирована.

fb.ru


.
