Проход через крышу дымохода: крышная разделка, проходной узел. Крышная разделка дымохода своими руками


Проход через крышу дымохода: крышная разделка, проходной узел

Как правило, при монтаже внутренних дымоходов возникают самые серьезные трудности, когда надо устроить проход дымохода через крышу и перекрытия. Если во втором случае проход через перекрытия в основном должен обеспечивать пожарную безопасность здания, то проход через крышу, помимо пожарной безопасности, должен быть совершенно герметичным от проникновения влаги.

Дымоход через кровлю

Если проход дымохода через крышу сделан неправильно, то не избежать попадания влаги в негерметичные стыки дымохода, что приведет к намоканию несущих деревянных конструкций, образованию сырости, вредных грибковых плесеней и со временем способно полностью разрушить несущую конструкцию крыши. Чтобы избежать этого, выход дымохода через перекрытие на кровлю должен быть выполнен правильно и аккуратно.

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки.

  • Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
  • Керамический дымоход тоже может иметь несколько вариантов наружной отделки.
  • Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:

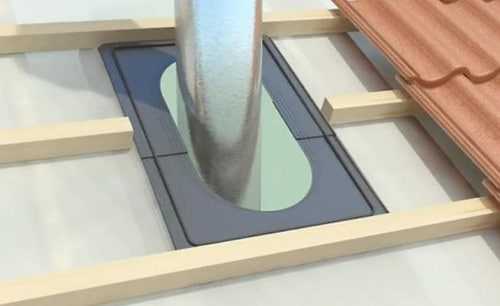

Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

  • В крыше подделывается отверстие, через которое выводиться, к примеру, труба модульного дымохода. Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

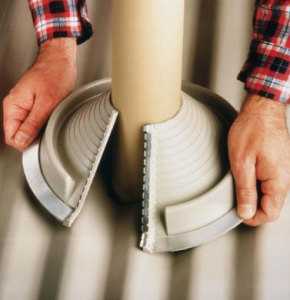

  • В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
  • После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Проход с уплотнителем

  • Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.

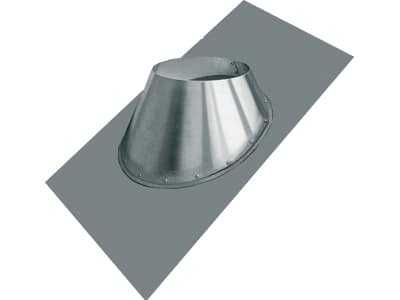

  • Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Но нас интересует также защита от воды. Если бы у нас был модульный стальной дымоход из сэндвич трубы, мы бы воспользовались специальной крышной разделкой.

В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. Как правило, в основном они идут с наклоном 15-35° или 35-55°, в зависимости от угла наклона ската крыши.

Можно ли применить такой способ в нашем случае? Можно, а можно воспользоваться самоклеящейся лентой для примыкания.

А если у нас кровля из черепицы и дымоход, обложенный кирпичом? Обработка наружного дымохода выполняется с особой старательностью. Для обработки дымохода применяется рифленый, самоклеящийся, листовой алюминий или самоклеящийся листовой свинец.

Наша справка: листовой алюминий или свинец существует в виде изоляционного рулона с самоклеящейся одной стороной. Вторая сторона покрыта свинцовой или алюминиевой фольгой для защиты от различных механических воздействий и агрессивного влияния погодных явлений (снег, дождь, град и т.д).

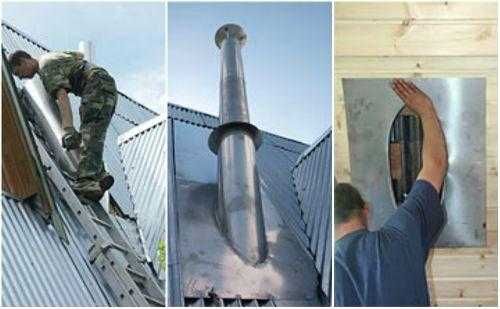

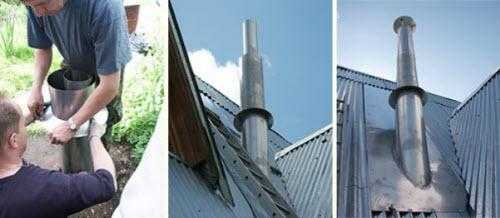

Кровля из профнастила заслужила доверие потребителей, благодаря своей надежности и привлекательному виду. На кровлю из профнастила металлическую сэндвич трубу можно вывести так:

  • на поверхности профнастила намечают место установки;
  • при помощи болгарки прорезают профнастил, отступив внутрь пару сантиметров. Резать профнастил нужно очень аккуратно, чтобы не образовалось зазубрин;
  • сделав в углах отверстия прорезы, следует загнуть профнастил вверх;
  • теперь прорезаем перекрытие, делая аналогичное отверстие;
  • проводят монтаж металлического короба, через который нужно вывести сэндвич трубу;
  • выполнив вывод сэндвич трубы на кровлю из профнастила, в короб укладывают минвату или насыпают керамзит;
  • на сэндвич трубу надевают силиконовый уплотнитель и приклеивают его к профнастилу, образуя герметичный узел вывода дымоходной трубы.

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

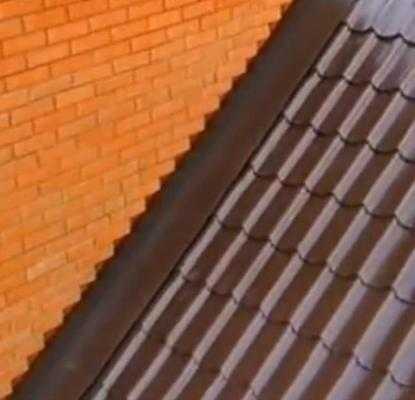

Ну а если у нас покрытие из металлочерепицы? Чаще всего, проход дымохода через кровлю из металлочерепицы устраивают традиционной, наружной установкой разделки. Однако этот способ не совсем надежен и эффективен.

Теперь рассмотрим, как правильно установить разделку вокруг печной трубы, облицованной кирпичом на кровле из металлочерепицы.

  • Для герметичного примыкания металлочерепицы с трубами дымохода, выше ската кровли, используем так называемый внутренний фартук.
  • Внутренний фартук устраивается до укладки металлочерепицы вокруг дымохода.

Он может быть изготовлен как из оцинкованной стали с покрытием, так и без него.

Произвести монтаж фартука своими руками следует так:

  • Стальной профиль надо приложить к стенке трубы и отметить на ней верхнюю кромку фартука.
  • Затем, с помощью шлефмашинки, надо проштробить стенку трубы по намеченной линии.
  • По окончании штробления необходимо убрать пыль и промыть штробу водой.

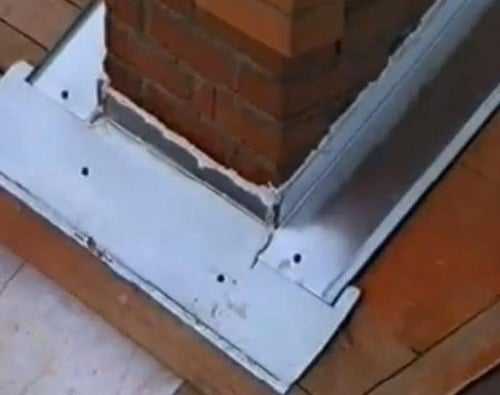

  • Монтаж внутреннего фартука начинается с его нижнего элемента. Стальной профиль необходимо подрезать в нужных местах. Элемент устанавливается на место и плотно прижимается.
  • Следите за точным совпадением верхней части элемента со штробой.
  • Крепление осуществляется с помощью саморезов, вворачиваемых через нижнюю часть внутреннего фартука, в деревянные элементы крыши.

Аналогичным способом подрежьте и установите боковые и верхние элементы фартука. При этом не забывайте делать нахлесты на соседние части фартука, размером не менее 150 мм, во избежание протечек воды.

Герметизация внутреннего фартука

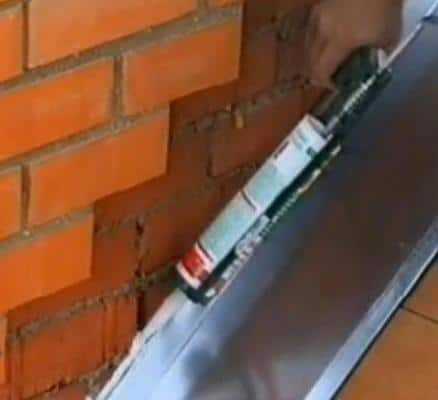

  • Вставленный в штробу край стального профиля необходимо загерметизировать с помощью специального герметика.
  • Под нижний элемент фартука заводится плоский лист, так называемый галстук, по которому пойдет сток воды.

Проводим монтаж галстука своими руками:

  • «Галстук» для стока воды направляют либо в ендову, либо вниз до карниза крыши.
  • По краю галстука делается бортик. Это выполняется простым подгибанием края с помощью плоскогубцев и молотка.

После того, как вокруг трубы установлены листы кровельного материала, проводится монтаж наружного фартука. Он устанавливается аналогично внутреннему фартуку, но его верхняя кромка в штробу не утапливается, а производится герметизация стыка специальным герметиком.

Мы рассмотрели несколько из многочисленных способов, как устраивается крышная разделка дымохода, позволяющая вывести трубу через перекрытие на кровлю.

Теперь хочется обратить ваше внимание на то, чего ни в коем случае нельзя делать, когда нужно провести дымоход через крышу.

  • Как правило, современная крыша представляет собой этакий слоеный пирог. Многие материалы, используемые в этом пироге, совершенно не предназначены для соседства с элементами, подверженными нагреву.
  • Выбирая проходник для дымохода, в первую очередь вы должны позаботиться о пожарной безопасности здания и только во вторую — о его герметичности.
  • Надо понимать, что дымоход на крыше — это не просто один из элементов декора вашего здания, а действующий агрегат, от правильной конструкции и устройства которого может зависеть сохранность вашего имущества и ваша жизнь в целом.
  • Любые материалы, будь то герметик, крышка на дымоход, утеплитель и многое другое, должны полностью соответствовать используемому дымоходу.
  • Ведь возможность одних элементов устройства прохода или герметизации одного дымохода совершенно не подходит для использования с другим.

Приобретайте материалы только в специализированных магазинах, в которых имеются грамотные продавцы–консультанты, способные правильно оценить устройство вашего дымохода и посоветовать вам приобретение того или иного материала или, наоборот, уберечь вас от необдуманных действий.

Наш совет: при приобретении элементов дымохода, проходов, частей и деталей герметизации и утеплителей, требуйте от продавцов предъявления сертификатов качества на каждый вид продукции.

Если по каким-либо причинам вам не предъявляют сертификаты, откажитесь от приобретения данной продукции. Не верьте на слово об имеющихся сертификатах, типа сертификаты есть, но начальника сейчас нет, а все документы у него.

Устраивая выход дымохода на крышу, приобретайте материалы в тех местах, где на подобную продукцию имеются сертификаты качества, даже если цена будет несколько выше. Подобная экономия может впоследствии дорого вам обойтись.

vizada.ru

Монтаж крышной разделки на профнастил. Крышная разделка дымохода своими руками: видео

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Проход дымохода через деревянное перекрытие должен быть особенно надежным, так как в этой области нагретые стенки трубы находятся в непосредственной близости к горючим материалам. Для того чтобы обезопасить элементы перекрытия, могут быть использованы различные термоизоляционные материалы и специальные приспособления - сегодня на рынке в них нет недостатка.

К выполнению подобных работ необходимо отнестись с самой максимальной ответственностью. Поэтому, чтобы разобраться в этих вопросах, следует ознакомиться с действующими требованиями нормативных документов, рассмотреть сам процесс проведения дымохода через потолочное перекрытие, чтобы выполнить все строго по правилам, установленным контролирующими организациями.

Что по этому поводу говорят строительные нормы и правила (СНиП)

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

  • Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

  • Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
  • Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
  • Простр

heatingg.ru

Проход дымохода через крышу. Фото

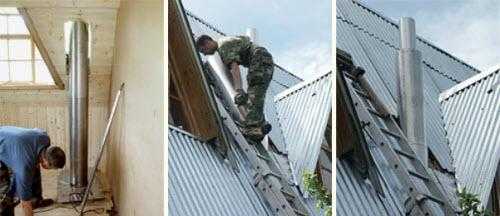

Как правильно сделать проход дымохода через крышу и обеспечить безопасный выход дымоходной трубы наружу? Для этих лелей будем использовать специальный элемент — крышная разделка. Это металлическое изделие, которое не дает соприкасаться горячей трубе к горючим конструкциям кровли.

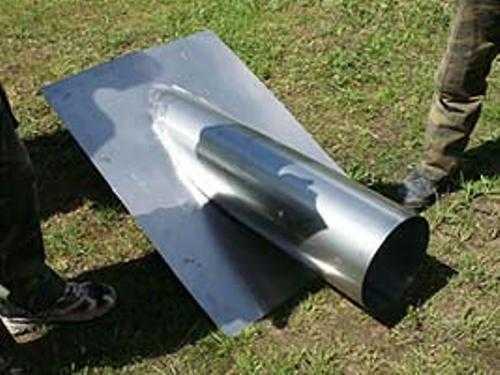

Крышная разделка должна быть подобрана под угол наклона кровли. Есть стандартные разделки под наклон крыши 15-35° и 35-55°.

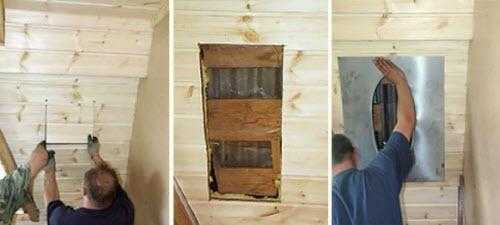

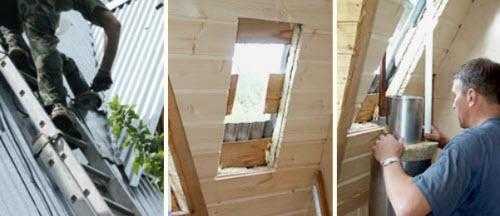

Первым делом нужно наметить место, где дымоходная труба будет проходить сквозь кровлю. Согласно размерам разделки делаем отверстие в кровле с внутренней стороны.

Теперь приступаем к резке самого кровельного материала. Отверстие должно быть таким, чтобы дымоход свободно в него проходил. Через проделанное отверстие выводим трубу дымохода наружу.

Дымоход должен быть собран таким образом, чтобы избежать стыком его отдельных элементов в месте прохода через кровлю. Это категорически запрещено, так как стыки это потенциально опасные места.

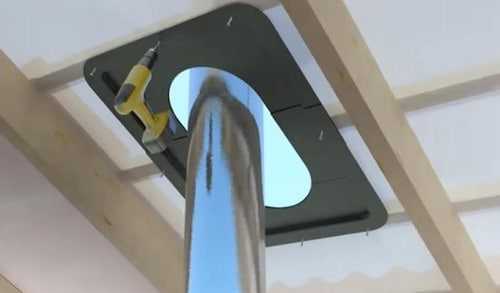

Выполняем герметизацию дымохода. Для этого с внутренней стороны крепим подкрышный лист. Снаружи устанавливаем крышную разделку. Угол регулируется за счет конусной части разделки, а вот края крышной разделки заводятся либо под край кровельного листа, как в данном случаи, либо под конек.

Прежде чем установить следующий элемент трубы нужно закрепить регулируемый фартук, который позволит герметизировать место стыка крышной разделки и дымохода. Вот и все проход дымохода через крышу завершен. Осталось только нарастить трубу нужной длины и установить на конце дымохода зонтик, который убережет дымоход от осадков.

postroy-sam.com

крышная разделка, виды и качество, клейка ленты, выбор материалов

Проход через крышу дымохода

Самые серьезные проблемы появляются при монтаже внутренних дымоходов , когда следует установить проход дымохода через перекрытие и крышу. Главная задача перекрытия-обеспечивать проход с целью пожарной безопасности помещения, а главная задача прохода через крышу защитить помеченные от чрезмерной влаги.

Главная проблема — влажность

Когда влага попадает в негерметичные стыки дымохода, то это сопутствует тому, что намокают деревянные конструкции несущего плана, появлению сырости, всяких вредных грибковых бактерий и плесени. Это приводит к тому, конструкция крыши просто на просто рушиться. Во избежание этой неприятности, нужно обеспечить правильность выполнения узла прохода дымохода через кровлю крыши своими руками.

Виды дымоходы

При рассматривании данной проблемы, необходимо учитывать ту ситуацию, что существует очень много вариантов конструкции узла дымохода прохождения через крышу и кровлю. В первую очередь на его конструкцию влияет, то какого вида сам дымоход, и как качественно он отделан снаружи. Например, если выполняется реконструкция дымохода керамического производства, то это один случай, но если же дымоход сделан с обычного кирпича, то это совершенно другой случай. Дымоход керамического плана несет за собой множество вариантов наружной отделки. Если находится над крышей часть дымохода, которая обложена кирпичом, то это один случай, а в том случае если она просто оштукатурена, то это уже совсем другой случай. Если в первом моменте, непосредственно с крышей, будут иметь контакт бетонные блоки, которые находятся снаружи дымохода , то во втором моменте  установка кирпича начнется с промежуточного венца, который расположен под конструкцией главного покрытия.

Качество материала дымохода

То, на сколько качественно покрыта крыша играет не малую роль в том, как устроен узел для прохода дымохода через крышу. Можно рассмотреть один из вариантов, из которых мы имеем керамический дымоход и крышу, которая покрыта мягкой кровлей в несколько слоев.

Главные элементы: разные возможности от того какого качества материал перекрытия, устраивается узел прохода через кровлю дымохода различным образом.

Проходные элементы могут существовать таким образом, когда возможно устанавливать их в любом удобном для вас месте.

  • Проделывается в крыше отверстие, сквозь которое выходит, на пример, дымоходная модульная труба. Предположим, что не имеется сильных балок в перекрытии крыши для того что бы крепить проход.
  • В данном случае можно использовать сборный проход, который состоит из двух частей, с помощью саморезов он закрепляется изнутри, как показано на рисунке.
  • Спустя этот момент, с помощью силикона к его наружной части крепится резиновый уплотнитель специального назначения.
  • Укладывается с верхней части негорючий утеплитель для того, чтобы заполнилось отверстие между трубой дымохода и сборным проходом. Но утеплительный материал при этом не должен закрывать уплотнитель выполненный с резины.
  • Потом прикрепляется разделка крыши, она идет в комплекте со сборным проходом. Закрепление выполняется при помощи саморезов.

Разделка крыши

Разделанная крыша под дымоход

Больше всего нас интересует функция защиты от воды в стальном дымоходе, для этого используется специальная разделка крыши своими руками под дымоход.

Ассортимент крышных разделок в наше время очень, особенно по методу исполнения, материала и угла наклона. Обычно они идут с наклоном 15-35° или 35-55°, это зависит от того, под каким углом   наклонен скат крыши.

Применяется ли такой способ разделки крыши в данной ситуации? Применяется, а еще можно использовать само клеящую ленту для примыкания.

Покрытие черепицей

Если в вашем случае крыша покрыта черепицей и обложенный кирпич. Обработка наружного дымохода? Что бы обработать дымоход своими руками понадобится листовой алюминий или самоклеящийся листовой свинец, или рифленый самоклеящийся алюминий.

Клейка ленты сегментно

При возникновении необходимости, дорезается черепица и стелится при дымоходе. Уголки данной черепицы должны быть обработаны на месте стыка черепицы и металлических листов которые клеятся самостоятельно.

  • Работа обработки выполняется сегментным способом, при этом нужно добавлять металлический самоклеющийся лист.
  • В нижней части приклеиваем металлический самоклеящийся лист в. При этом нижний и боковой листы крепим между собой той частью которая клеится.

Способы соединения ленты самоклейки

Шов соединения должен составлять шириной не менее 50 мм. Подгибаем верхнюю часть шва по всей длине, делаем фальц, на уровне 10–15 мм линия подгиба должна проходить от верхней кромки. Потом подлаживаем деревянный брусок на шов с одной стороны и отбиваем его по всей длине резиновым молотком.

Прикрепляем по всей кромке сверху распорную планку. Шов распорной планки и дымохода укрепляется уплотнителем.

Монтаж

Когда собираетесь начать работы, которые связанны с традиционной обработкой, обеспечиваем металлические листы типов: боковые, передний грудной, задний, и горловинный.

  • Передний, задний и боковые металлические листы соединяются между собой в обязательном порядке. Листы плотно подгоняются друг к другу, когда это необходимо, то они подрезаются и скрепляются при помощи заклепок. Для удобного скрепления в листах делаются отверстия сверлом диаметром, который соответствует
  • После того, как было выполнено скрепление скрепками, выполняется фальцовка шва полностью. В этом случает используются плоскогубцы, деревянный брусок и молоток.
  • Выполненную обработку таким образом, навесной планкой все заканчивают, а затем скрепляют кровельным уплотнителем для того, чтобы было плотнее.

Процесс как ложить маталло черепицу

Если ваша крыша покрыта металло-черепицей то в некоторых случаях традиционно выполняют разделку крыши под дымоход с аналогичной кровлей установочная разделка которой является наружной. Данный способ не является лояльным и эффективным. Давайте рассмотрим, как нужно правильно по правилам устанавливать разделку вокруг печной трубы, которая облицована кирпичом.

  • Что бы примыкание металлочерепицы с трубами дымохода было герметичным , и было выше ската кровли, нужно использовать внутренний фартук.
  • Внутренний фартук конструируется до момента укладки металл черепицы вокруг дымохода.

Обязательно штробим внутренний фартук

Изготовлен он может быть, как из стали с покрытием оцинкованного типа, так и без его наличия.

  • Надо приложить к стенке трубы стальной профиль и отметить на ней кромку фартука с верхней стороны.
  • Потом, при помощи шлефмашинки, нужно проштробить по линии которую наметили стенку трубы.
  • Когда заканчивается штробление, нужно необходимо очистить его от пыли пыль и промыть штробу чистой водой.
  • С его нижнего элемента начинается монтаж внутреннего фартука.  Необходимо подрезать в нужных местах стальной профиль. Когда элемент устанавливается на место, и он в этот момент плотно прижимается.
  • Нужно следить, чтобы верхние части элемента со штробой точно совпадали.
  • Крепление фартука нужно осуществлять при помощи саморезов, которые вворачиваются через нижнюю часть внутреннего фартука, в элементы крыши, изготовленных из дерева.

Альтернативным способом нужно подрезать и установить верхние и боковые элементы фартука. Но при этом не нужно забывать делать нахлесты к соседней части фартука, который имеет размер не менее 150 мм, чтобы избежать водной протечки.

  • Край, который вставлен в штробу стального профиля нужно обязательно за герметизировать с помощью специального герметика.
  • Заводится плоский лист под нижний элемент фартука, он имеет название галстук, по которому выполняется сток воды.

С галстуком надежней

 Направляют «галстук» для стока воды или вверх, или вниз к карнизу крыши.

Выполняется бортик с края галстука. Это делается так: просто подгибается край при помощи молотка и пласкогубцев.

После того момента, когда вокруг трубы листы металл черепицы установлены, выполняется установка наружного, декоративного фартука. Он может быть установлен аналогично внутреннему фартуку, но кроме того его верхняя кромка не утапливается в штробу, а герметизация стыка производится специальным герметиком.

Выбор материала

Нами рассмотрено несколько из многочисленных вариантов, как устроить разделку крыши для дымохода. Теперь обратим ваше внимание на то, чего нельзя делать ни в коем случае, когда выполняется процесс, когда дымоход проводят через крышу.

  • В основном, в наше время крыша представляет собой некий слоеный пирог. Те материалы, которые уходят в использование для этого пирога, не предназначены для соседства с элементами абсолютно, особенно тем, который подвергаются нагреву.
  • когда вы выбираете проходник для дымохода, вы должны позаботиться о пожарной безопасности здания в первую очередь и только потом вы должны думать о его герметичности.
  • Нужно учитывать, что дымоход на крыше — это далеко не просто элемент декора вашего дома, а еще и действующий агрегат, от того как он сконструирован зависит непосредственно сохранность вашего имущества и ваша дальнейшая жизнь в целом.
  • Материалы любого плана, будь то крышка на дымоход, герметик, утеплитель и многое другое, используемому дымоходу должны полностью соответствовать.
  • Очень возможно то, что один из элементов устройства прохода или герметизации одного дымохода совсем не подходит для использования другого элемента.

Где покупать материалы

Покупайте материалы только в специально отведенных для этого магазинах, где трудоустроены грамотные продавцы–консультанты, которые способны верно оценить то, на сколько правильно устроен ваш дымоход и которые смогут посоветовать вам ,какой материал стоит приобретать, а какой нет, которые смогут уберечь вас от необдуманных вами действий.

Если вам не предъявляют сертификаты по каким-либо причинам, вы свободно можете отказаться от приобретения вами это продукции. Не стоит на слово верить сертификатам которые имеются, возможно такое, что сертификаты есть, но начальника сейчас нет на месте, а все документы находятся только у него.

Конструируя то, что бы ваш дымоход выходил на крышу, нужно приобретать материалы в тех местах , где имеются сертификаты качества на подобную продукцию , даже если ценовая политика на этот товар будет несколько выше. Такая экономия может в дальнейшем вам дорого обойтись.
